1 Rezgésvédelem az építőmérnöki gyakorlatban, esettanulmányok dr. Forián Szabó Péter okl. építőmérnök, zaj- és rezgésvédelmi szakértő

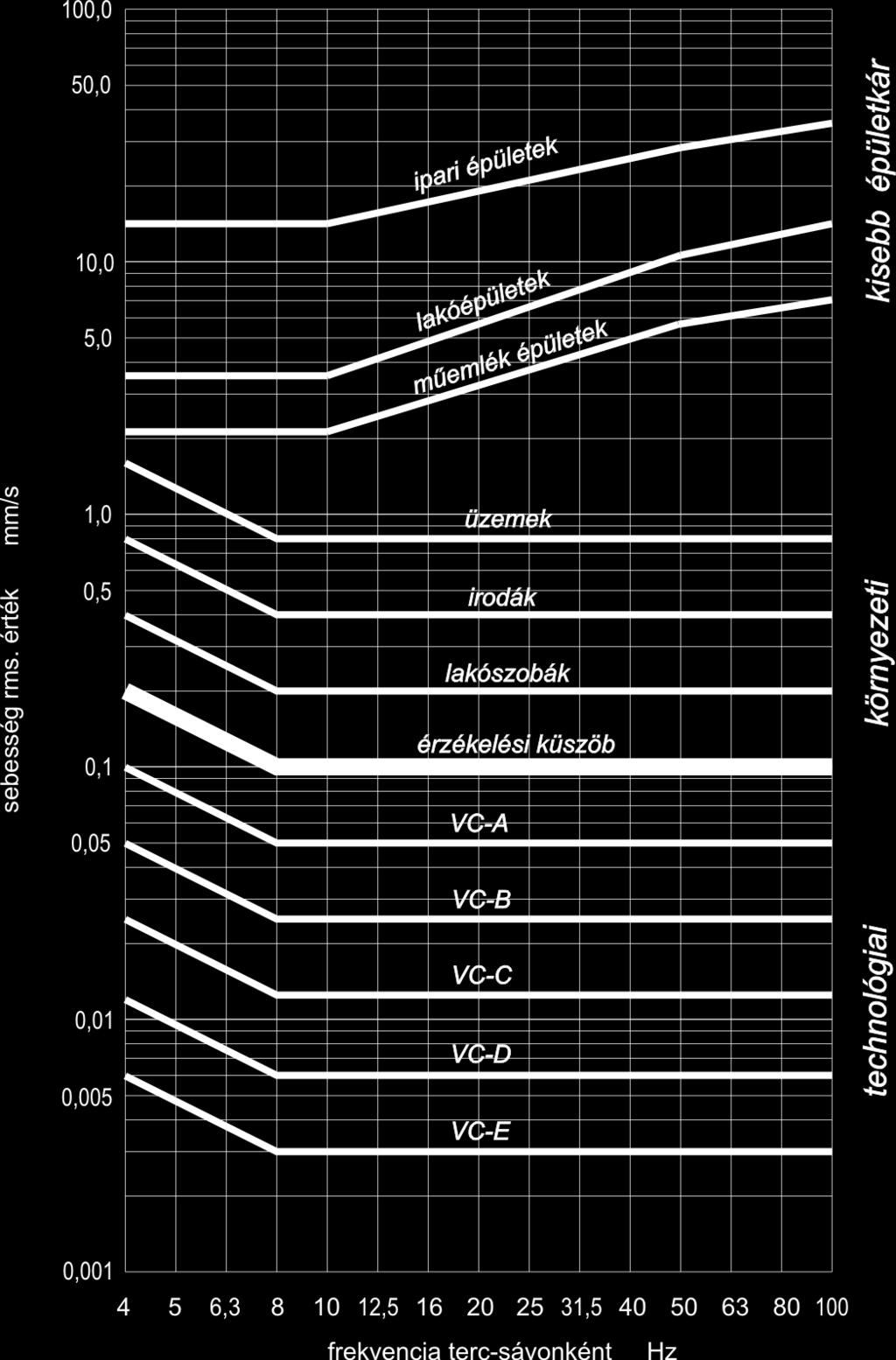

2 Három féle rezgéskárról lesz szó: a.) kisebb épületkár b.) környezetvédelmi rezgéskár (rezgésbírság) c.) technológiai jellegű rezgéskár 1 mm/s 10 5 mm/s rendkívül nagy tartomány

3 Környezetvédelmi rezgések Az ember komfortérzetéről szól ISO : 1989 határgörbék, amelyek folytonos rezgésekre vonatkoznak Ritka (napi 1-2) impulzusokra: felszorozzák a határgörbéket Nincs megoldva az átmenet

4 Magyar előírás Jogszabály a határértékekre: 27/2008(XII.3.) KvVM-EüM. sz. r. Mérési szabvány: (kötelező) MSz :1998 Kiküszöböli az átmenet problémáját. Alapja mégis az ISO szabvány folytonos rezgésekre az ISO és a magyar előírás ugyanazt az eredményt adja. Érzékelési küszöb

6 Érzékelési küszöb

9 alaptesten Kisebb épületkárok az MSz 13018:1990 szabvány szerint: a.) b.) c.) a szerkezet határteherbírása csökkenhet a rezgés hatására a tartószerkezetek élettartama csökkenhet nem tartószerkezeti jellegű repedések, burkolat-leválások A szabvány szerint: az épület használati értéke csökkenhet

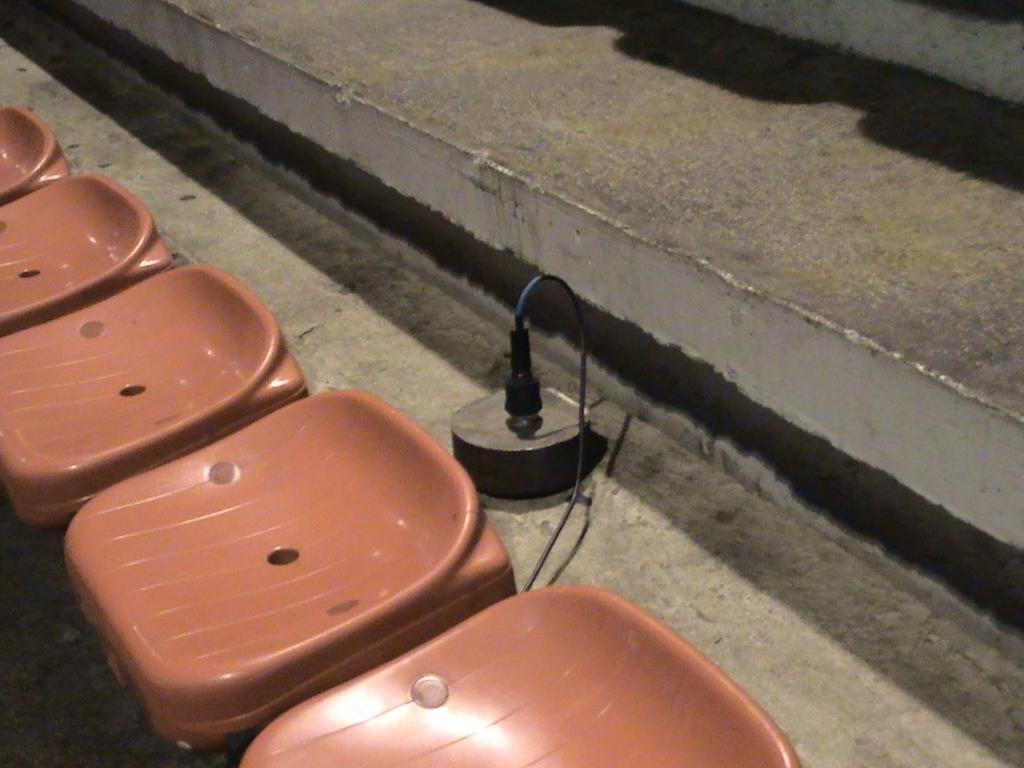

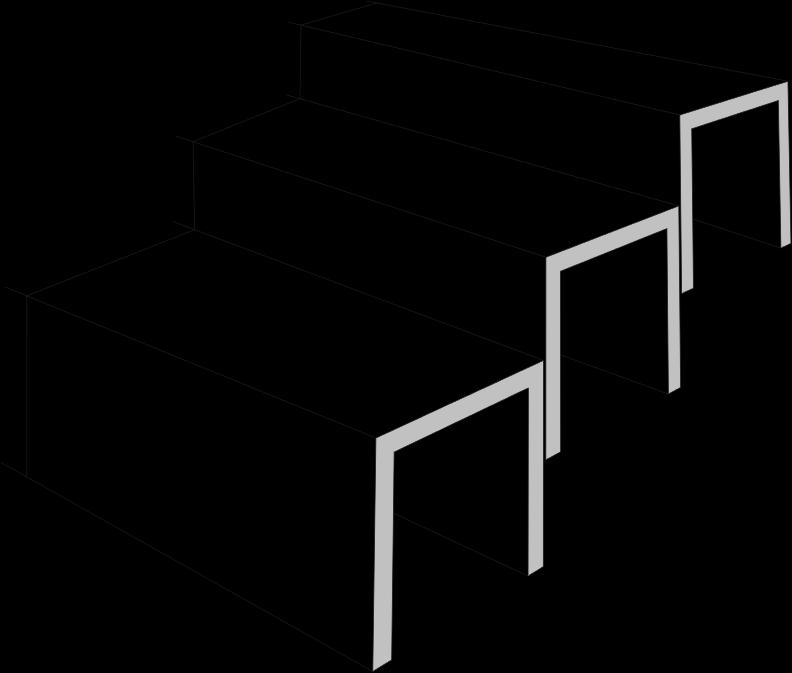

10 Sportcsarnok lelátója kb. 12 m hosszú, fordított U alakú födémpanelek egymás mögött két panel képez egy sort.

11 alaptesten födémen v max Valóban nagyobb, mint az MSz 13018:1991 szabványban az épület födémére megadott irányérték v max Igen erősen érezhető Tartószerkezeti károsodást, határ-teherbírás csökkenést, fáradást nem okoz a födémpanelen. Ezt külön dinamikai vizsgálattal igazoltuk A hiba oka: A szerkezet mozgásra hajlamos, a mozgási hézagok nem ennek megfelelően vannak kiképezve

12 Mi a különbség a mozgásra hajlamos, és a rezgésre érzékeny szerkezetek között? Mozgásra hajlamos födémek: Nagy fesztávolság, viszonylag kis tömeg. pl. fafödémek > 5 m. trapézlemezes födémek, egy. gerendás > 6 m. Mozgásra hajlamos falak: Ahol kevés a térbeli merevítés. pl. csak egyik irányban (a fal síkjában) van kellő merevség Mozgásra hajlamos egyéb szerkezetek: pl. rezgéscsillapítás céljából aláhangolt szerkezetek Aláhangolt szerkezet: Ha a szerkezet sajátfrekvenciája lényegesen kisebb a gerjesztés frekvenciájánál Ha kívülről éri rezgésgerjesztés: a szerkezet mégis nyugalomban marad; de ha belülről éri rezgésgerjesztés, akkor erősebben mozog

20 Rezgésre érzékeny szerkezetek Vályogházak Válaszfal és födém csatlakozások Nagy fesztávú boltozatok Szerkesztési szabályokat be nem tartó megoldások Berhida-Peremartoni földrengés (1985) A szakértő felelőssége - ha kár keletkezett

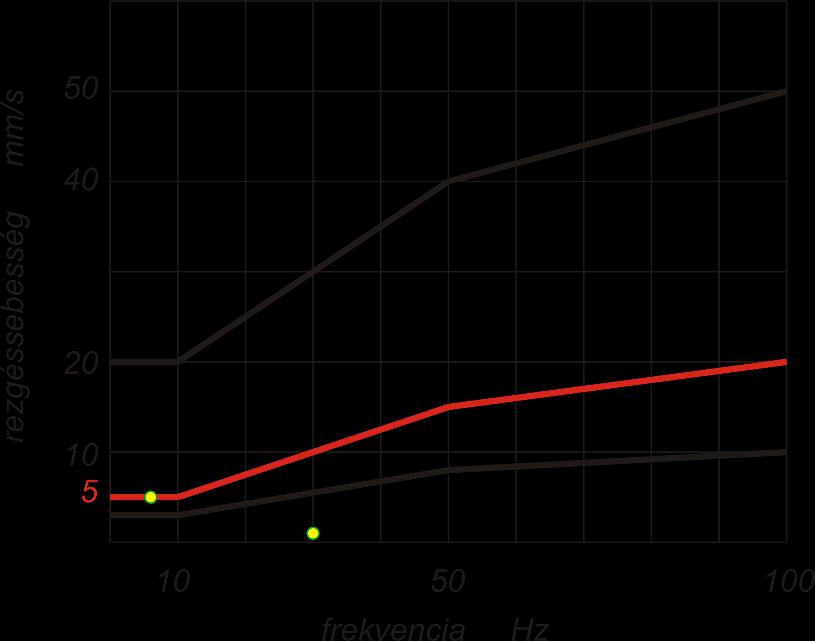

21 Egy kulcs csomóval kocogtatva tönkre lehet-e tenni egy házat? 0,2 m/s 2 rezgésgyorsulás okozhat-e épületkárt? 5,3 mm/s sebesség, ha f = 6 Hz 1,0 mm/s sebesség, ha f = 30 Hz

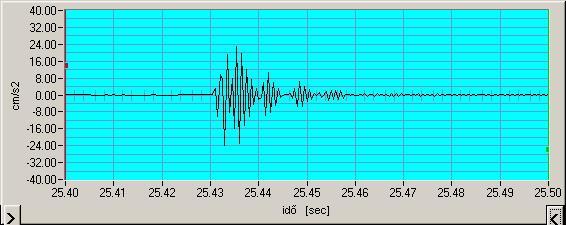

22 20 cm/s 2 rezgésgyorsulás okozhat-e épületkárt?

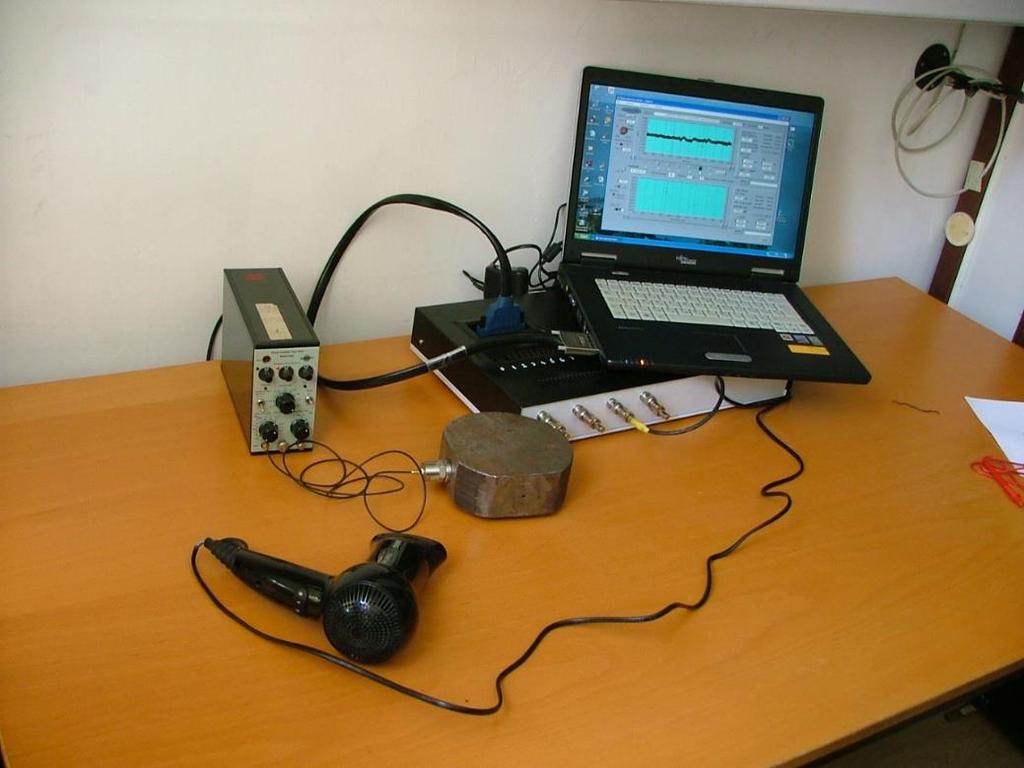

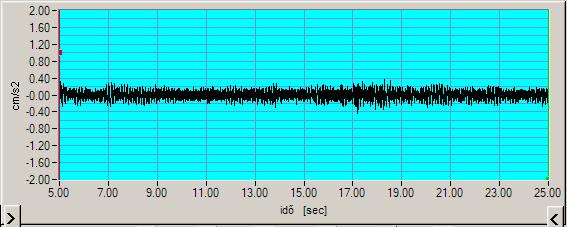

23 Fújhat-e a szél rezgésmérés közben? gyorsulás-idő függvény

24 Lehet-e télen, fagyban, kint rezgést mérni?

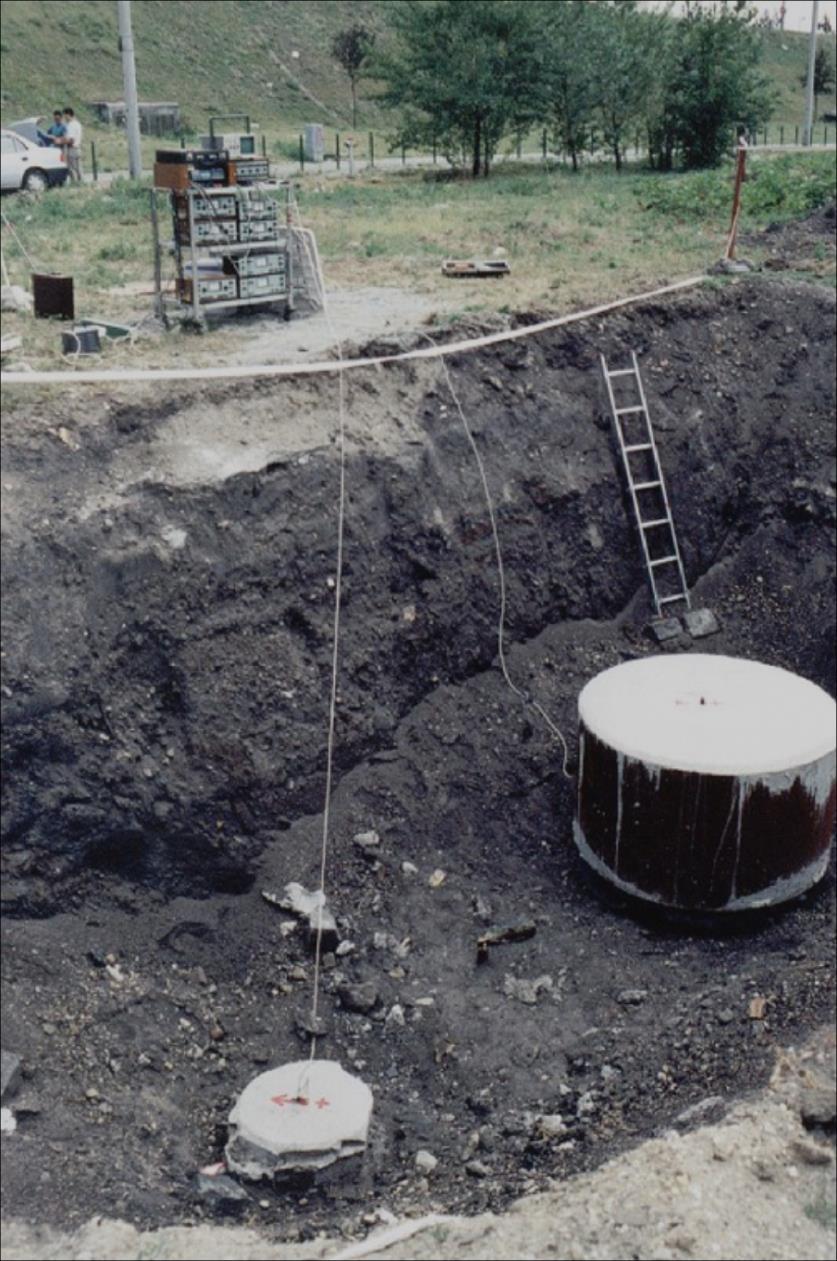

25 Rezgések terjedése a talajban?

26 Rezgések terjedése a talajban??

27 l R f = c R c R =150 m/s és f=20 Hz esetén l R =7,5 m

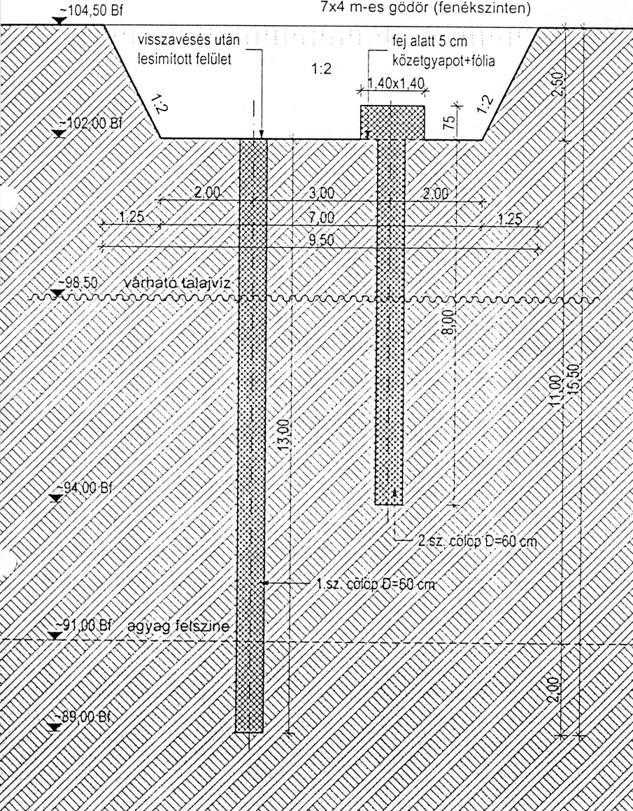

30 Technológiai rezgésproblémák Régebben a gép zavarta a környezetét Ma a külső környezet zavarja a gép működését Ebben az évben a megbízások 90%-a ilyen elektron mikroszkópok, lézertechnika, optikai technológia precíziós fémmegmunkálás, méréstechnika, analitika telekommunikációs központok Ezeknél védekezni kell a mikrorezgések ellen

31 alaptesten Technológiai rezgésproblémák a.) határértékek kibokszolása b.) megfelelő mérőberendezés c.) rendszerint nincsen megfelelő méréstechnikai utasítás sem

32 Határértékek beszerzése ahány gép, annyi féle határérték a megrendelőnek fogalma sincs róla olyan adatokat küldenek, amelyek nem megfelelőek maguk a gyártók is szűkszavúak pl. csak ismeretlen belső szabványaikra hivatkoznak Kategória Rezgéssebesség rms érték [mm/s] VC-A 50 VC-B 25 VC görbék (Vibration Criteria) Az egyes kategóriák leírása Optikai mikroszkópokra alkalmazható legföljebb 400X nagyításig. Mikro-balansz, optikai balansz, nagyító, vagy kivetítő berendezések állványzata, stb. Általánosan elfogadott optikai mikroszkópokra 1000X nagyításig. Felügyeleti eszközök, litográfiai eszközök beleértve az IC-áramkörök gyártásához használt steppereket is, 3 m vonalvastagságig. VC-C 12,5 Jó minőségű szabvány litográfiai és más felügyeleti eszközökre 3 m felbontóképességig VC-D 6 A legkomolyabb követelményeket is kielégítő berendezésekre alkalmazható kritérium. Pl. elektronmikroszkópok (transzmissziós, vagy pásztázó is); E-Beam evaporációs berendezések a lehetséges felbontóképesség határáig. AZ ADATSZOLGÁLTATÁST KEZELJÜK ÓVATOSAN, KELLŐ KRITIKÁVAL VC-E 3 Ezt a kritériumot a legtöbb esetben nagyon nehéz elérni. Nagy követelményű és érzékeny berendezésekhez alkalmazzák, ahol a terjedési út hosszú. Például lézeres célzó berendezések (gyorsítókban); Rendkívül nagy dinamikai stabilitást igénylő egyéb berendezések.

pontatlan Utána kell nézni, mekkora a legkisebb,

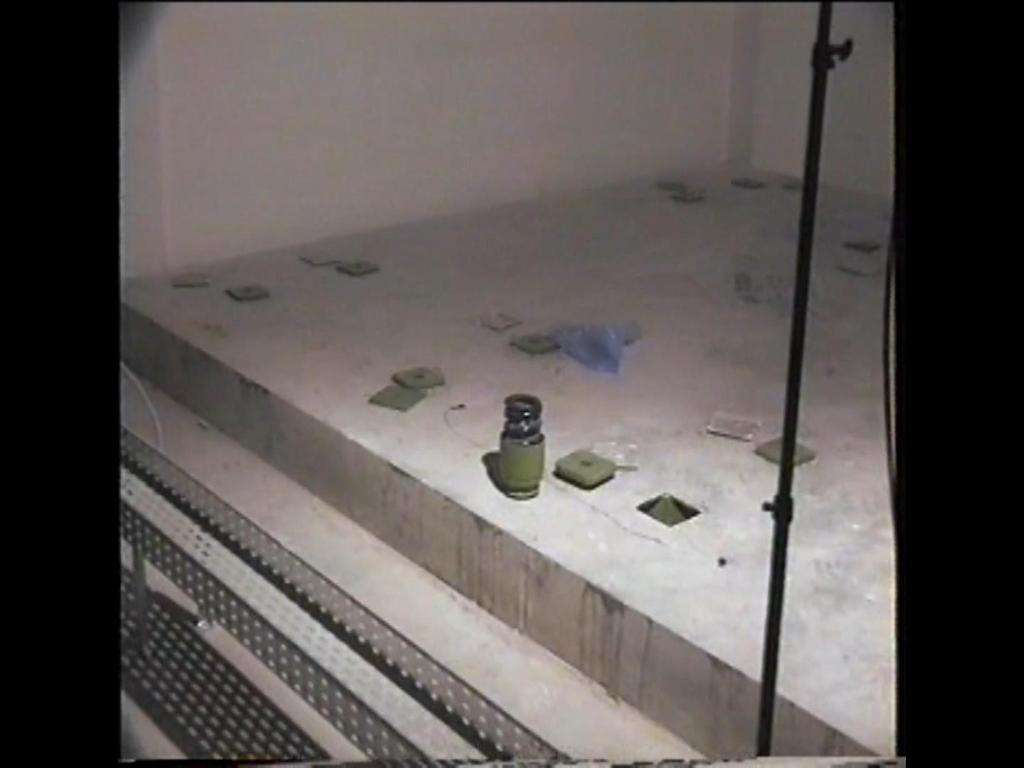

33 alaptesten Megfelelő rezgésérzékelő VC-D körül, 8 Hz alatt már pontatlan VC-E körül, 8 Hz alatt már pontatlan Utána kell nézni, mekkora a legkisebb, még mérhető gyorsulás-szint. Határgörbe 10 db szükséges

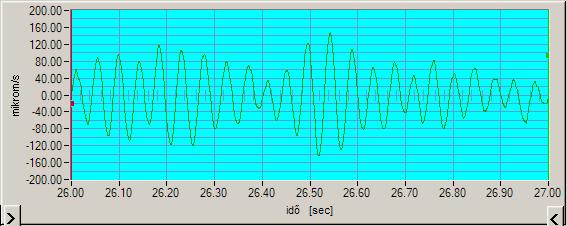

34 Nincsen megfelelő méréstechnikai utasítás Épület két út között; Az egyik úton vasúti átjáró is van Mekkora legyen az rms integrálási idő?

35 Köszönöm megtisztelő figyelmüket!

37 NR-görbék; (Noise-rating curves ISO ) dbspl NR15 NR20 NR25 NR30 NR35 NR40 NR45 Becsült zaj k 2k 4k 8k Hz

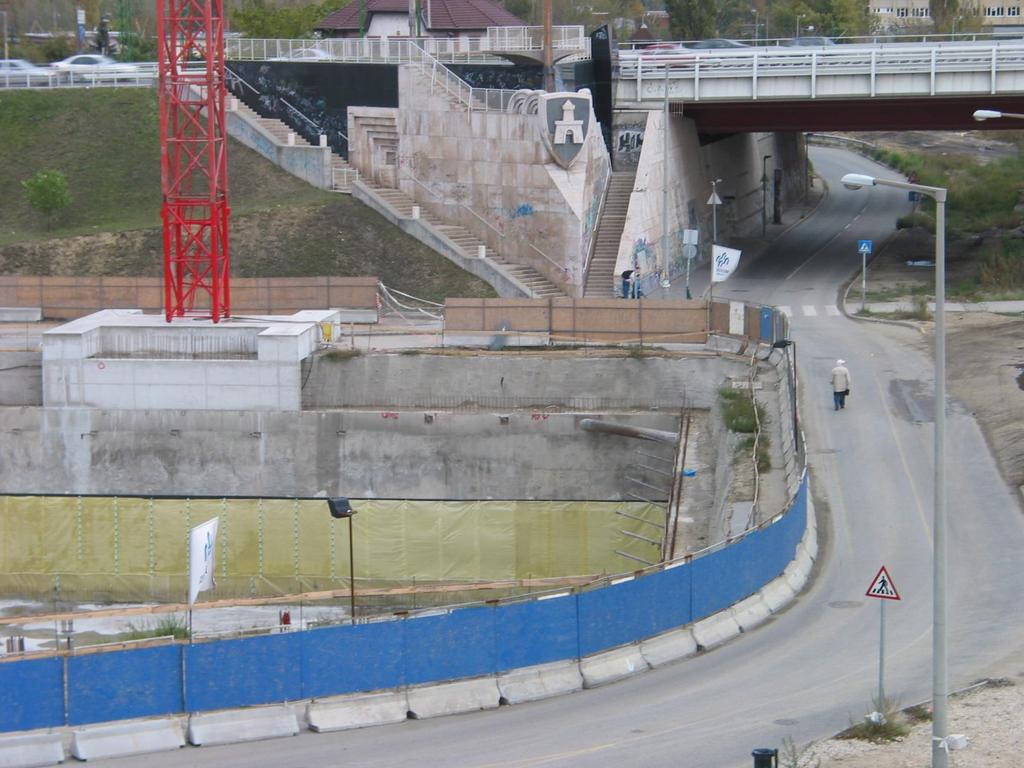

38 Hagyományos résfalas építési technika

43 L A max = db

44 Résfalas építéstechnika Két lépcsős rezgésszigeteléssel

46 1. lépcső: Rezgésszigetelés a résfal és a pincefal között Résfal belső oldala Cementsímítás, + műanyag fólia Szivárgó réteg (DÖRKEN) Kihorgonyzó pászmák (később elvágják) Elasztomér anyagú rugalmas támasz (CDM-17040) Kőzetgyapot táblák (2 x 25 mm) + üvegszál erősítésű műanyag fólia

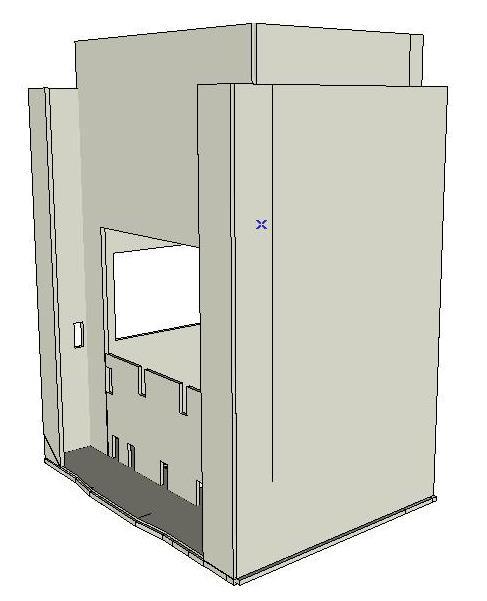

48 2. lépcső: "Ház a házban" rendszer pontonként rugalmas alátámasztással

49 NR 20/25

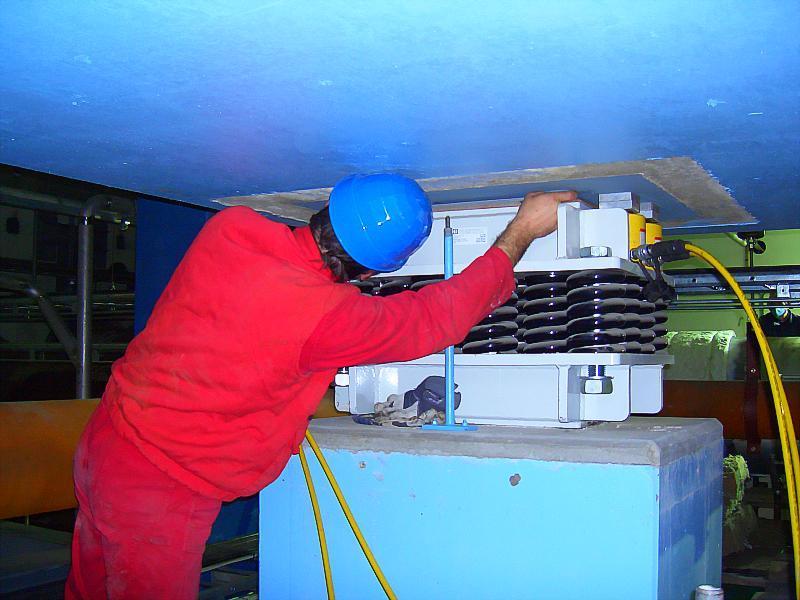

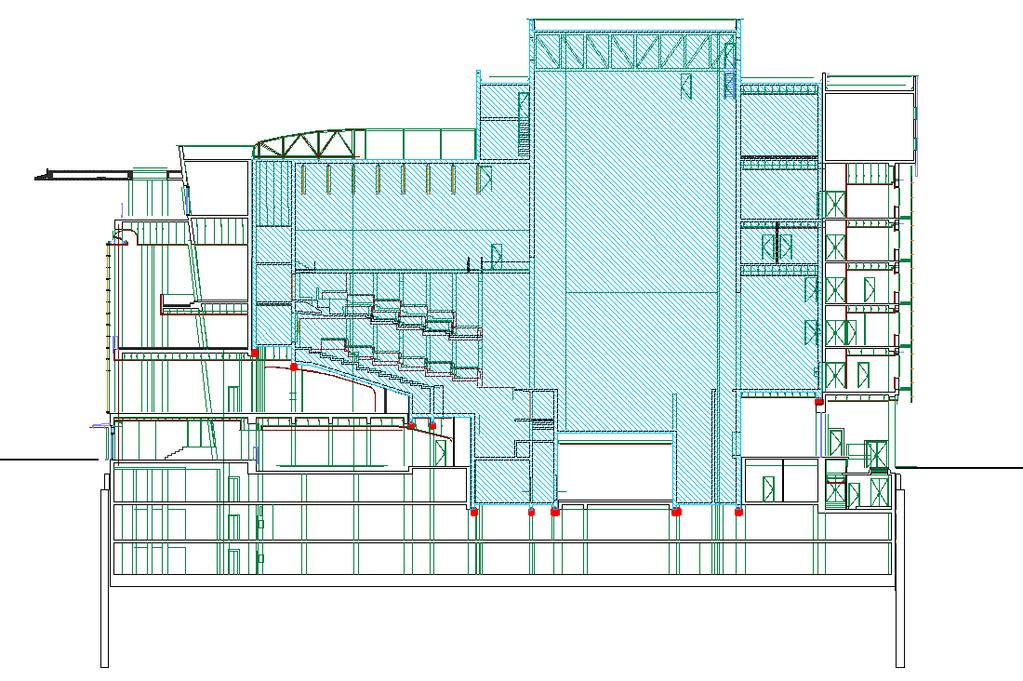

50 Rugókkal alátámasztott, védett épülettömb

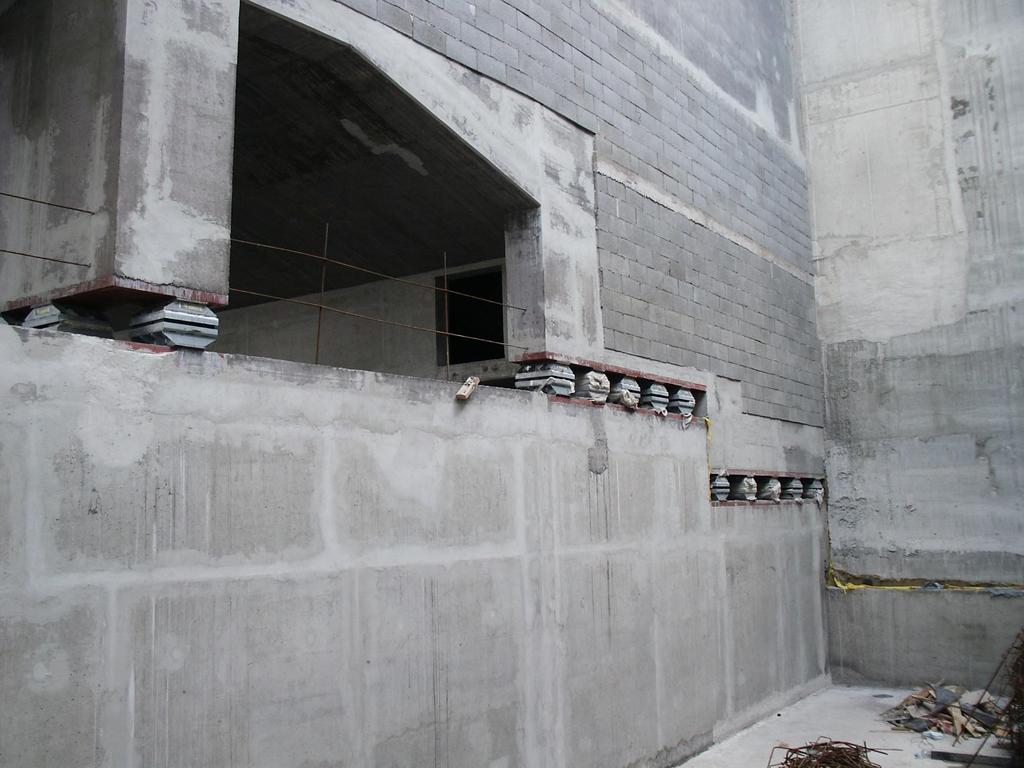

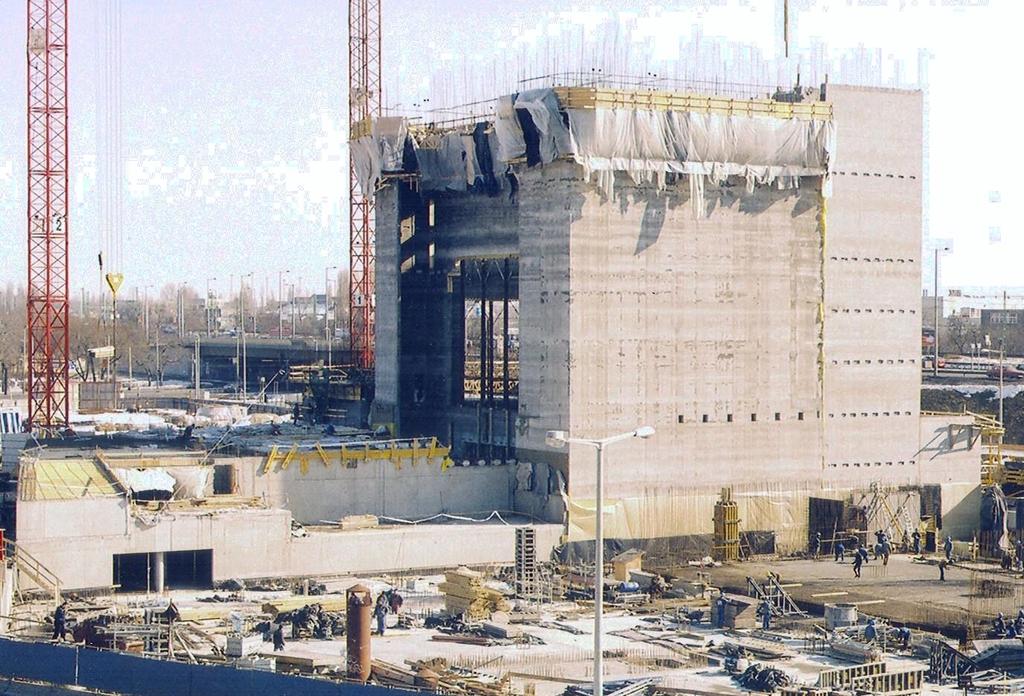

51 Az 1.) blokk kb. 75%-ban elkészült a 2.) blokk alatt a rugókat már kihelyezték

52 A két blokkot utólag "összevarrták"

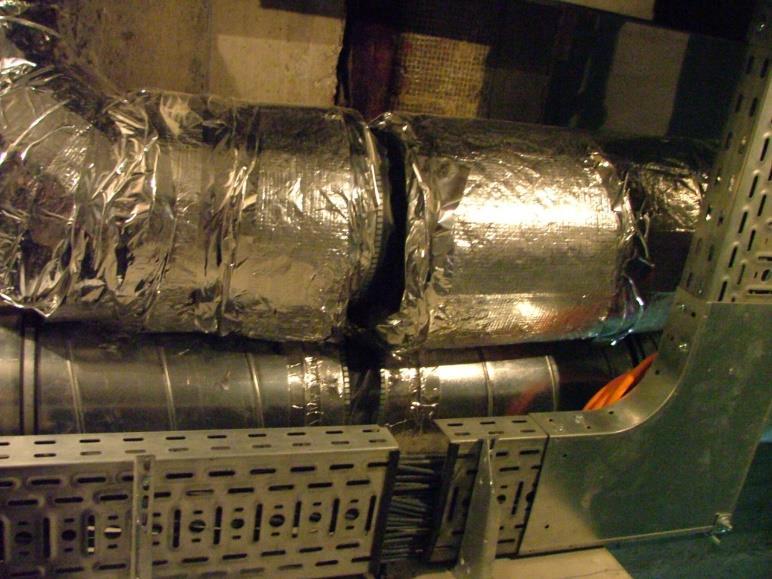

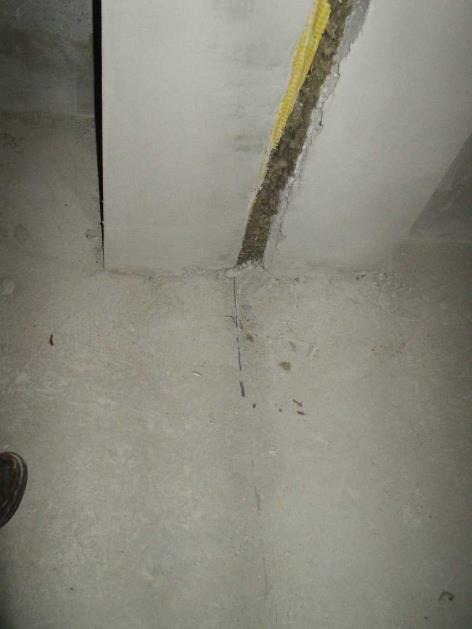

54 Folyamatos ellenőrzés

55 Köszönöm megtisztelő figyelmüket!
