1 2011 augusztus ECOsine Active Harmonics compensation in real-time - The compact, fast and flexible solution for better Power Quality ECOsine Active Harmonikus kompenzáció valós időben A kompakt, gyors és rugalmas megoldás a jobb energiaminőség érdekében

2 ECOsine Active schaffner CSOPORT A Schaffner csoport nemzetközileg vezető szerepet tölt be olyan megoldások fejlesztése és gyártása területén melyek az elektronikus rendszerek megbízható és hatékony működését biztosítják. A csoport széles termék- és szolgáltatás skálája magában foglal EMC/EMI komponenseket, harmonikus szűrőket és mágneses elemeket éppúgy, mint egyedi, testre szabott megoldások fejlesztését és alkalmazását. Schaffner alkatrészeket alkalmaznak energiahatékony hajtásokban és elektronikus motorvezérlésekben, szélerőmű és fotovoltaikus rendszerekben, villamos vontatásban, szerszámgépekben és robotikában valamint számos elektronikus eszköz tápellátásában olyan szektorokban mint például az orvosi technológia vagy a telekommunikáció. A Schaffner helyszíni szerviz szolgáltatást nyújt az ügyfeleknek világszerte egy hatékony, globális szervezeten keresztül és folyamatos beruházásokat valósít meg a kutatás, fejlesztés, termelés és eladás területén, hogy szisztematikusan javítsa a vezető pozícióját a nemzetközi piacon. Minden egy helyen-világszerte EMC/EMI szűrők Energiaminőségi termékek PCB szűrők Hálózati fojtók IEC bemeneti szűrők/hálózati belépési modulok dv/dt fojtók és szűrők DC szűrők Szinusz szűrők Egyfázisú szűrők Harmonikus szűrők Háromfázisú szűrők Regeneratív fojtók és szűrők Három fázis + Nulla szűrők Transzformátorok Egyedi, beépíthető szűrők Testreszabott megoldások EMI/EMC fojtótekercsek Átvezető-szűrők és kapacitások Autóipari berendezések Testreszabott megoldások

3 ECOsine 3 A villamos-energia felhasználók gyakran szenvednek az ellátás nem megfelelő energia-minőségétől A megbízhatóság és a hatékonyság alapvető fontosságú az üzleti tevékenységek esetében. Ez magában foglalja a gépek, termelő berendezések és irodai eszközök zavarmentes üzemelését is. Azonban ezek a feltételek nem mindig állnak fenn, még szünetmentes tápegységek (UPS) és tartalékgenerátorok alkalmazása mellett sem. A hibák okai gyakran nem nyilvánvalóak. A hálózat és a vezetékek nem használhatók ki teljes mértékben Magas százalékos veszteség a hálózaton A berendezések megnövekedett elhasználódása és korlátozott rendszer rendelkezésre-állás Rendszerek és berendezések kiesése A feszültségminőségi problémák gyakran az ilyen jellegű hibák fő okozói. Mérésekkel és hálózati analízissel lehet fényt deríteni a probléma fő okára. Az ECOsine kikompenzálja a felharmonikusokat és csökkenti a meddő energia költségeket. Mindegy, hogy prések, hegesztő berendezések, fordulatszám-vezérelt hajtások vagy villanymotorok vannak a hálózaton, manapság csaknem minden nemlineáris fogyasztó súlyos feszültségtorzítást okozhat. Feszültség torzítás [%] Súlyos Gyakori Eseti Teljesítményelektronikai alkalmazások [%] A tendencia egyértelmű: a teljesítményelektronikai alkalmazások számának növekedése a feszültségtorzulás növekedését vonja maga után Felharmonikusok az 50. rendszámig és költséges meddőenergia: Az ECOsine mindkettőt közvetlenül és megbízhatóan kikompenzálja, ezáltal javítva az energiaminőséget és csökkentve a költségeket. A meddőenergia csökkentés általi megtakarítások könnyedén kiszámíthatók. Ellenben a csekélyebb berendezés elhasználódásból, a kevesebb hibaelhárításból vagy a teljesen megakadályozott termelés kiesésekből fakadó megtakarítások számszerűsítése már szinte lehetetlen. Különböző tanulmányok bizonyítják, hogy az ilyen jellegű események éves szinten milliárdos nagyságrendű kárt okoznak. Az ECOsine Active emiatt jó befektetés minden olyan területen ahol a hálózati visszahatások problémát jelenthetnek.

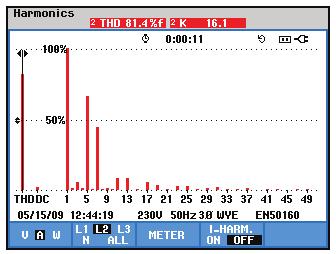

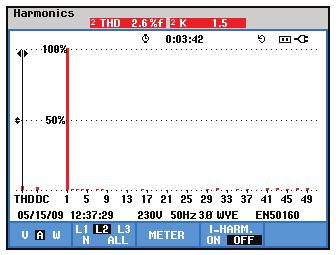

4 ECOsine 4 ECOsine Active a digitális technológia által nyújtott hatalmas előnyök Mint a legújabb generációs aktív harmonikus szűrő, az ECOsine Active számos további előnyt is kínál a hagyományos technológiával szemben. Gyorsabb, kisebb és nagyobb teljesítményre képes, így még könnyebbé teszi a megfelelő feszültségminőség elérését. Hálózat Schaffner ECOsine Active Kompenzáló áram Fogyasztó Rendkívüli gyorsaság: az ECOsine Active a zavarokra kevesebb mint 300μs alatt reagál és kompenzálja azokat, még mielőtt kárt okozhatnának. Kompakt: a legkisebbtől (30A) a legnagyobb méretű (300A) szűrőig valamennyire igaz, hogy könnyen kezelhető, egyszerűen telepíthető és a lehető legnagyobb teljesítményt nyújtja rendkívül kompakt kiszerelésben. Karbantartásra optimalizálva: a tudatos tervezésnek köszönhetően a 200A és 300A kompenzáló áramú berendezések központi egységei kevesebb mint 15 perc alatt eltávolíthatók (MTTR). Ipari környezetben alkalmazható: IP 54 védettségével az ECOsine Active biztosan ellenáll a pornak és egyéb környezeti hatásoknak. Széles modellpaletta: az ECOsine Active rendkívül széles tartományban kínál megoldást, 30A-től 300A kompenzáló áramig, 400V-tól 480V-ig, 3 és 4 vezetékes kivitelben egyaránt. Alkalmazkodóképesség: az ECOsine Active célzottan kompenzálja az egyedi zavarmintázatokat és automatikusan alkalmazkodik a megváltozott hálózati topológiához. A nemlineáris terhelések által okozott harmonikusok az ECOsine Active segítségével megbízhatóan kompenzálhatók, a THD értéke jelentősen csökkenthető. ECOsine Active nélkül: A felharmonikusok és a meddő energia terhelik az elektromos hálózatot és problémákat eredményeznek. ECOsine Active felhasználásával: A felharmonikusok és a meddőteljesítmény aktív kompenzációjával biztosított a jobb feszültségminőség elérése.

5 ECOsine Active 5

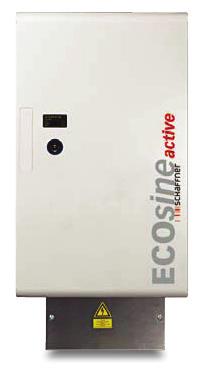

6 ECOsine Active 30/50A (3 vezetékes) A kompakt és egyszerűen telepíthető szűrő A legkisebb ECOsine Active berendezés éppúgy ideális a felharmonikusok kompenzációjára az 50. rendszámig, mint a meddőteljesítmény célzott és gyors kompenzációjára. Kompakt méreteivel és csekély tömegével minden környezetben könnyedén telepíthető. IP védettsége akár az 54-es szintet is elérheti, falra szerelve és álló szekrényként is telepíthető. Nemcsak hely, hanem energiatakarékos is a mindössze 1300 W veszteségével. A kevesebb mint 300μs válaszideje miatt dinamikus fogyasztók kompenzálására is alkalmas. Ez a kompakt szűrő a technikai sajátosságait és mechanikai adatait illetően is egyaránt meggyőzően hat. Nagyobb teljesítmény elérése érdekében akár 5 berendezés is párhuzamosan kapcsolható. ECOsine Active 30/60A (4 vezető) Az épületüzemeltetés megoldása Ez az ECOsine Active verzió a nullavezetőben fellépő felharmonikusokat is csillapítja és különösen alkalmas a harmadik és minden hárommal osztható rendszámú harmonikus kompenzációjára az 50. rendszámig. Alacsony zajkibocsájtása ideálissá teszi az épületüzemeltetésben, például bankok, adatközpontok és kórházak esetében. ECOsine Active 100/120A A 3 és 4 vezetős alaptechnológia, szinte minden helyzetre Alig nagyobb és nehezebb a kisebb testvérénél, a 100/120A-es berendezések mégis megbirkóznak akár kétszeres áramerősséggel is. Az ideális megoldás mindazok számára, akik kezdettől több teljesítményt igényelnek, és akik központi szűrést akarnak megvalósítani. ECOsine Active 200/250/300A Az ipari modell Csúcstechnika kompakt kiszerelésben. Az akár 300A-es kompenzáló áramával ezek az ECOsine Active berendezések megfelelnek a legszigorúbb követelményeknek is, valamint alkalmazhatók olyan nagy gyártó létesítményekben, mint például az autógyárak. Az állószekrényes kivitelben a teljesítmény elektronikát kényszer léghűtéssel, belső vízhűtéssel és víz/levegő hőcserélővel látták el.

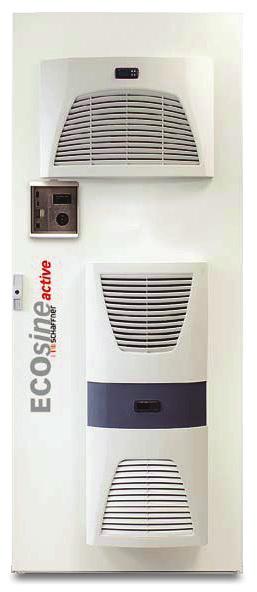

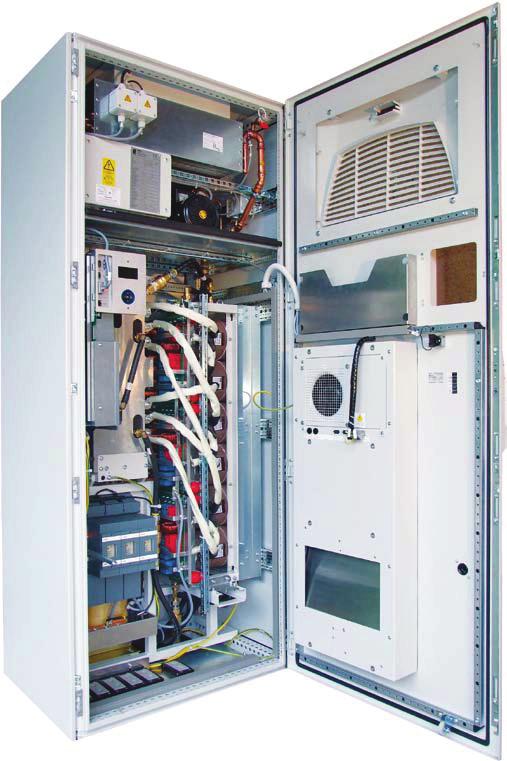

7 ECOsine Active 7 Minimális szervizidő a moduláris kialakításnak köszönhetően (MTTR<15 perc). A csatlakoztatásra kész ipari szekrény-kialakítás, a moduláris felépítés és az IP 54 védettség különösen előnyös és kényelmes megoldás. Az egyes modulok könnyen hozzáférhetők és a szekrény elülső oldala felől kiszerelhetők. A kevesebb mint 15 perces átlagos karbantartási idő (MTTR) az akár órás várható hibamentes működési idővel (MTBF) együtt a legrövidebb szervizidőt és a leghosszabb működési időt eredményezi. Beépített hőcserélő (víz/levegő) Vezérlő elektronika jól megvilágított, energiatakarékos kijelzővel és nagy látószöggel Szűrő egység DC sín teljesítmény félvezetőkkel Kényszer léghűtés Biztosító blokk (a betétek egyenként kivehetők az aljzatból) Öntömítő hidraolikus megszakító A vezérlő elektronika könnyen eltávolítható Az egyes modulok (szűrőegységek és teljesítményelektronikai alkatrészek) a szekrény első oldala felől könnyen kiszerelhetők A folyadékhűtés egyszerűen leválasztható bármilyen folyadék szivárgás nélkül a gyors kioldó csatlakozásnak köszönhetően A modulok könnyen kiemelhetők

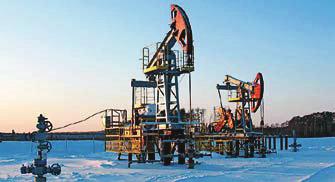

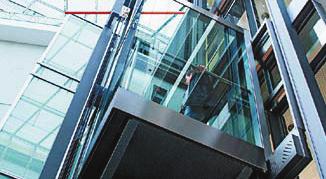

8 8 ECOsine Active ECOsine Active intelligens megoldást kínál rengeteg alkalmazási területre Világszerte számos vállalat és intézmény volna képes nagymértékben javítani a hálózati teljesítmény minőségét ECOsine Active aktív harmonikus szűrő berendezés alkalmazásával. Egyrészt a szűrés igényét új létesítmények esetében már a tervezés és kivitelezés fázisában figyelembe lehet venni. Másrészt az ECOsine Active intelligens megoldást jelent olyan már meglévő létesítmények esetében, ahol energiaminőségi problémák lépnek fel. Felvonók Autógyártás Adat és információs központok Frekvenciaváltók Épületek Fűtés, szellőzés, légkondicionálás Gépek és irányítástechnika Kőolaj és földgázkitermelés Papírgyárak Hajózás Acélipar Hegesztő berendezések Alagutak szellőztetése Szünetmentes energiaellátás Víz és szennyvízkezelő létesítmények Szélturbinák Cementgyártás ECOsine Active a legjobb felharmonikus szűrő, amit kapni lehet. A legtöbb ország rendelkezik a felharmonikusok kibocsájtására vonatkozó szabványokkal és határértékekkel. Az energiát fogyasztó cégek és létesítmények kénytelenek a belső hálózatukat ellenőrizni és a határértékek betartásáról gondoskodni. Kritikus esetben az energiaszolgáltató az áramellátást akár meg is szakíthatja. Az ECOsine Active segítségével a megállapított eltérések könnyedén csökkenthetők, úgy hogy az érték ismét határon belülre kerüljön. Ezáltal növekszik a megbízhatóság. A következő szabványok és irányelvek tartalmaznak megállapításokat a hálózatok/készülékek felharmonikusaira vonatkozóan: EN , EN , EN , EN , EN , EN , valamint EN 50160, TOR D2, IEEE és D.A.CH.CZ. Az ECOsine Active a legegyszerűbb módja hogy ezeket a szabványokat és határértékeket betartsuk.

9 ECOsine Active 9

10 10 ECOsine Active Műszaki adatok FN vez FN vez Névleges kompenzáló áram Kapcsolási frekvencia 3-vez 30A 50A 100A 120A 200A 250A 300A 4-vez 30/90A 60/180A 100/300A 120/360A 200/600A 250/750A 300/750A 16kHz Túlterhelhetőség 1 75A for 10ms 125A for 10ms 150A for 10ms 250A for 10ms 250A for 10ms 500A for 10ms 625A for 10ms 750A for 10ms Hűtés Kényszer léghűtés Kényszer léghűtés (belső folyadékhűtés) Környezeti hőmérséklet 0-40 C C C C 2, C 3 Párhuzamos üzem Akár 5 berendezés Interfész Modbus RTU (RS485), Modbus TCP/IP (Ethernet) Veszteség 3-vez < 900W < 1300W < 2200W < 2500W < 5000W < 6000W < 7500W 4-vez < 950W < 1800W < 3000W < 3000W < 5500W < 6300W < 8500W Szükséges hűtő levegő, 3-vez < 350m ³/h < 550m ³/h < 1400m ³/h < 1400m ³/h < 2600m ³/h < 3100m ³/h < 3400m ³/h légáramlás sebesség 4-vez < 400m ³/h < 600m ³/h < 1700m ³/h < 1700m ³/h < 2800m ³/h < 3300m ³/h < 3600m ³/h Zajszint (1m) Szűrő teljesítmény Magasság 3-vez 65dBA 65dBA 68dBA 68dBA 70dBA 70dBA 70dBA 4-vez 63dBA 63dBA 69dBA 69dBA 70dBA 70dBA 70dBA 50. felharmonikusig 1000m ( tengerszint felett), akár 4000m 50Hz: 380V (AC) ±15% V (AC) ±10% 60Hz: 480V (AC) ±10% 3-vez 380V (AC) ±15% V (AC) ±10% Hálózati feszültség 4 4-vez 380V (AC) ±15% V (AC) ±10% 50Hz: 380V (AC) ±15% V (AC) ±10% Hálózati frekvencia 47-63Hz 50Hz vagy 60Hz ±5% Válaszidő 300μs Vezérlő topológia Digitális FFT analízissel Áramkorlátozás Névleges áramerősség Áramváltó 100:5 to 50,000:5 Fizikai 3-vez 360x590x x590x x970x x970x412 méretek 800x2000x600 [mm] 4-vez 415x840x x840x x1460x x1460x412 Tömeg 3-vez 47kg 47kg 105kg 105kg 415kg 415kg 415kg 4-vez 70kg 70kg 145kg 145kg 495kg 495kg 495kg Védettségi osztály Alap IP20, opcionálisan IP54 IP54 Megfelelőség CE, UL 5 - CE, UL 5,6 1 Csúcsérték 3 Akár 55 C is lehet 5 UL csak 3 vezetékes kivitelnél 2 Akár 40 C is lehet 4 Eltérő feszültség külön 6 Létezik nem UL (FN 3420-xxx-480-3) és UL (FN 3420-xxx UL) verzió is kérésre ECOsine Active intelligens digitális technikát alkalmaz. A rugalmasság az ECOsine Active esetében már abban is megmutatkozik, hogy a terhelés vagy hálózatoldalon többféle áramváltó alkalmazásával csatlakoztatható a hálózatra. Pár kattintásnyi felkonfigurálást követően folyamatosan méri az aktuális hálózati áramot és aktívan kompenzálja a fellépő harmonikusokat, valamint a meddő teljesítményt. Az ECOsine Active mikroszekundumokon belül kiszámítja a szükséges kompenzáló áramot, beállítja, majd a hálózatba táplálja. Mindezt a teljesen digitális vezérlés, valamint a nagy és gyors számítási képesség teszi lehetővé. Plug-and-play: 3 lépésben a jobb energiaminőségért + Mérés Telepítés Konfigurálás További információk találhatók az ECOsine Active használati útmutatójában (kérésre elérhető).

11 ECOsine Active 11 AHF-Viewer: lehetővé teszi a PC-n keresztüli felügyeletet A többnyelvű, menüvezérelt kezelőfelület és kijelző lehetővé teszi az üzembe helyezést illetve az egyedi paraméterek rendkívül felhasználóbarát módon történő beállítását az ECOsine Active minden verziójánál. Az opcionális AHF-Viewer szoftvercsomag segítségével ezek a lépések akár kényelmesen, PC-n keresztül is elvégezhetők. RS485 vagy Ethernet TCP/IP csatornán keresztül lekérdezhető a berendezés aktuális állapota vagy szükség esetén módosíthatók a beállítások. Az ön partnere az egyedi energiaminőség területén. A SCHAFFNER egész világra kiterjedő vevőszolgálata az Ön rendelkezésére áll annak érdekében, hogy megtaláljuk az Ön számára legmegfelelőbb megoldást a megfelelő energiaminőség elérésének érdekében, mindvégig a tanácsadástól a hálózatanalízisen, tervezésen át a megvalósításig és az értékesítés utáni vevőtámogatásig. Az ECOsine Active a következőket nyújtja: Megbízhatóság: minden jelentős zavarást kiküszöböl a hálózaton Megtakarítás: csökkenti/kiküszöböli a villamos berendezések öregedését, kábelek és transzformátorok túlmelegedését Hatékonyság: meggátolja a termeléskiesésből következő veszteségeket Rugalmasság: folyamatosan alkalmazkodik a változó hálózati körülményekhez Gyors reakció: kompenzálja a zavarokat, mielőtt azok kárt okozhatnának Gazdaságosság: csökkenti az energiaköltségeket a meddőteljesítmény kompenzációja által Kompakt méretek: a hagyományos megoldásokkal szemben alacsony helyigény Robosztusság: IP 54 szerinti védettséget nyújt Plug-and-play: egyszerű telepítés és intuitív kezelés
