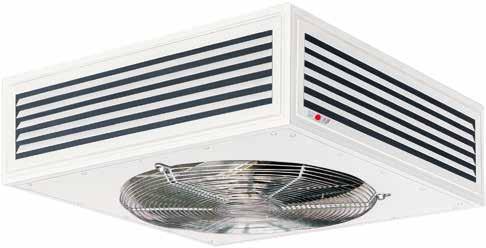

1 Szerelési, kezelési és karbantartási utasítás Légfűtő berendezés, LHD sorozat (Eredeti szöveg fordítása) WOLF GMBH / P.P. 80 / D MAINBURG / TEL / FAX / _0706 A módosítás jogát fenntartjuk. HU

2 Tartalomjegyzék Tartalomjegyzék...Oldal Általános tudnivalók... Figyelmeztető jelzések... A készülék általános leírása... Biztonsági tudnivalók...4 Rendeltetésszerű használat...4 Szabványok és előírások...4 Általános biztonsági tudnivalók...4 Szállítás...5 Kiszállítás...5 Tárolás...5 Ártalmatlanítás...5 Szerelés Tisztítás...6 Tudnivalók...6 Elektromos csatlakozás...7 Kapcsolók Helyiségtermosztátok...0 WRS szabályozórendszer _0706

3 Általános tudnivalók, figyelmeztető jelzések, készülékleírás Általános tudnivalók A jelen szerelési, kezelési és karbantartási utasítás kizárólag az LHD Wolf légfűtő berendezésekre érvényes. A jelen utasítást a tervezés, szerelés, üzembe helyezés vagy karbantartás előtt az adott munkával megbízott személyeknek el kell olvasniuk. A jelen utasításban megadott szempontokat be kell tartani. Ezt az utasítást a szállított készülék részeként, hozzáférhetően kell megőrizni. A szerelési utasítások és kezelési útmutatók mellőzése esetén a Wolf céggel szembeni szavatossági követelés megszűnik. Figyelmeztető jelzések A jelen leírás a következő szimbólumokat és figyelmeztető jelzéseket használja. Ezek a fontos utasítások a személyvédelmet és a műszaki üzembiztonságot szolgálják. A Biztonsági tudnivaló olyan utasításokat jelöl, amelyeket személyek veszélyeztetésének vagy sérülésének elkerülése és a készülék sérülésének megakadályozása érdekében pontosan be kell tartani. Áramütésveszély az elektromos alkatrészeken! Ha a berendezés főkapcsolója be van kapcsolva, soha ne nyúljon elektromos alkatrészekhez vagy érintkezőkhöz! Egészségkárosító vagy halált okozó áramütés veszélye áll fenn. A sorkapocs kikapcsolt üzemkapcsoló esetén is feszültség alatt áll. Figyelem: A Figyelem a készülék károsodásának és működési zavarának megakadályozása érdekében figyelembe veendő műszaki utasításokat jelöl. Ha a készüléken a szerelési, kezelési és karbantartási utasításon kívül útmutatásokat tartalmazó matricák is találhatók, azokat ugyanúgy figyelembe kell venni. A készülék általános leírása Az LHD Wolf légfűtő berendezés burkolata horganyzott és porszórt acéllemezből készül. A burkolatot egy teherviselő, hegesztett idomacél vázszerkezet tartja, oldalt levehető és állítható kifúvó- ill. beszívózsalukkal. A készülék házába egy meleg vizes fűtőkalorifer van beépítve, amely alumíniumlamellás rézcsőből készült. A belépő levegőnyílásnál egy axiális ventilátorból és motorból álló egységet helyeztek el, amely a ventilátor szívóperemén keresztül szívja be a levegőt, és keresztülfújja a beépített fűtőkaloriferen. Az LHD Wolf légfűtő berendezéseket levegőkeringetéses üzemmódra tervezték, és közvetlenül a mennyezetre szerelhetők. Különösen jól használható kis belmagasságú helyiségekben, mert a levegőt függőlegesen szívják be és vízszintesen fújják ki _0706

4 Biztonsági tudnivalók/rendeltetésszerű használat/ Szabványok és előírások/általános biztonsági tudnivalók Biztonsági tudnivalók A készülék szereléséhez, üzembe helyezéséhez, karbantartásához és üzemeltetéséhez kellő létszámú, képzett és betanított személyzetet kell alkalmazni. Elektromos berendezéseken csak szakképzett villanyszerelők dolgozhatnak. Az elektromos szerelési munkák során a helyi villamosenergia-szolgáltató rendelkezései az irányadók. A készüléket csak azon a teljesítménytartományon belül szabad üzemeltetni, amely a Wolf cég műszaki dokumentációjában van megadva. A készülék rendeltetésszerű használata a szellőzési célú kizárólagos felhasználást foglalja magában. Csak levegő szállítása van megengedve. Ez nem tartalmazhat egészségkárosító, éghető, robbanásveszélyes, agresszív, korrodáló vagy más módon veszélyes összetevőket. A készüléket csak műszakilag kifogástalan állapotban szabad üzemeltetni. A biztonságot vagy a készülék kifogástalan működését csökkentő vagy csökkenteni képes üzemzavarokat és károsodásokat haladéktalanul és szakszerűen meg kell szüntetni. A sérült alkatrészeket és készülékkomponenseket csak eredeti Wolf pótalkatrészekre szabad kicserélni. Rendeltetésszerű használat Szabványok és előírások Az LHD Wolf légfűtő berendezéseket helyiséglevegő fűtésére tervezték. A beszívott levegő maximális hőmérséklete: +40 C. Erősen poros vagy agresszív anyagokat tartalmazó közegben nem használható. A helyszínen végzett módosítást vagy a készülék nem rendeltetésszerű használatát a gyártó nem engedélyezi, az ebből származó károkért a Wolf GmbH nem vállal felelősséget. A légtechnikai készülékekre az alábbi szabványok és előírások vonatkoznak: a gépekről szóló 006/4/EK irányelv a kisfeszültségről szóló 006/95/EK irányelv az elektromágneses összeférhetőségről szóló 004/08/EK irányelv MSZ EN ISO 00 Gépek biztonsága. A kialakítás általános elvei MSZ EN ISO 857 Gépek biztonsága. Biztonsági távolságok MSZ EN 49 Gépek biztonsága. Legkisebb távolságok MSZ EN 95 Gépek biztonsága. Védőburkolatok MSZ EN Gépek biztonsága. Gépek villamos szerkezetei A telepítés és a karbantartás során a helyi vonatkozó előírásokat és biztonsági tudnivalókat figyelembe kell venni. Általános biztonsági tudnivalók Az elektromos alkatrészeken, illetve modulokon végzett munkákat csak elektromos szakemberek végezhetik az elektromossági szabályoknak (pl. MSZ EN 6004) megfelelően. Működő ventilátor közvetlen közelében nem szabad munkákat végezni. A működő ventilátor sérüléseket okozhat. A ventilátor karbantartása előtt azt feszültségmentesíteni kell, és biztosítani kell visszakapcsolás ellen _0706

5 Szállítás/Kiszállítás/Tárolás/ Ártalmatlanítás/Szerelés Szállítás A légfűtő berendezést szállításhoz csak a kiálló fülekkel szabad rögzíteni. Kiszállítás A légfűtő berendezés és esetleges tartozékainak megérkezésekor ellenőrizni kell a szál lítási terjedelem teljességét és helyességét. A légfűtő berendezést és esetleges tartozékait ellenőrizni kell sérülések szempontjából; adott esetben azonnal jelezni kell a szállítónak. Tárolás A légfűtő berendezést óvni kell a nedvességtől és a szennyeződéstől, szükség esetén időjárási behatásoktól védett helyen kell tárolni. Ártalmatlanítás A csomagolóanyagot a jogszabályi rendelkezéseknek és előírásoknak megfelelően, szakszerűen kell ártalmatlanítani. Szerelés A telepítés helye sík és megfelelően teherbíró kell legyen. A felszerelés helyének alkalmasnak kell lennie arra, hogy a légfűtő berendezést huzamosan, biztonságosan és rezgésmentesen hordozza. Vetőtávolság A padlótól mért távolság Típus LHD 40 LHD 6 Fordulatszám min Max. vetőtávolság m,6 4,0 A padlótól mért maximális m,5,0 távolság Hangnyomásszint* db(a) 5 57 Tömeg kg 5 50 * Hangnyomásszint 5 m távolságban, közepesen hangelnyelő helyiségben mérve, a helyiség térfogata kb. 500 m³ _0706 5

6 Szerelési és kezelési útmutató Szerelés A kiálló fülekben furatok találhatók, ezekkel lehet a készüléket a mennyezetre erősíteni. A furatok helyét a mennyezeten előre be kell jelölni, a furatokat ki kell fúrni, és az LHD készüléket rögzíteni kell. Rögzítési méretek: LHD ø LHD ø x A hőcserélőre történő csatlakozáskor a csatlakozócsonkot csőfogóval meg kell tartani (az előremenő és a visszatérő vezeték csatlakozása felcserélhető). Az üzembe helyezés előtt a hőcserélőt a beépített légtelenítő csavar segítségével légteleníteni kell. A Cu/Al hőcserélő alkalmazási határai: PN 6, max. 95 C. Tisztítás Megjegyzés A hőcserélőt a portól vagy az enyhén letapadt szennyeződéstől porszívóval lehet megtisztítani. Az erősebb szennyeződést ezenfelül meleg, szappanos vízzel vagy sűrített levegővel (legfeljebb 5 bar) lehet eltávolítani. A járókerék és a rács állítható lamellái nem igényelnek karbantartást. Az egyszerű karbantartás, szerelés és javítás érdekében az egyes szerkezeti elemeket le lehet szerelni. Figyelem: A munkák megkezdése előtt a készüléket feszültségmentesíteni és váratlan indítás elleni védelem érdekében visszakapcsolás ellen biztosítani kell. Fagyveszély Figyelem: Járókerék: Távolítsa el a rácsot, lazítsa meg a járókerék agyán lévő biztosítócsavarokat, és a járókereket húzza le a motortengelyről. Motor: Távolítsa el a rácsot, lazítsa meg a járókerék agyán lévő biztosítócsavarokat, és a járókereket húzza le a motortengelyről. Kösse le az elektromos csatlakozást (a csatlakozódobozon vagy a motoron), a motort csavarozza le az alaplemezről. Hőcserélő: Zárja el az előremenő és a visszatérő melegvíz-vezetéket. Hagyja lehűlni a hőcserélőt. Nyissa meg a légtelenítő- és ürítőcsavart. Lazítsa meg a fűtési meleg víz csatlakozásait. LHD készülék esetében a beömlőfúvókákat ráccsal együtt csavarozza le. A járókereket lazítsa le a motorról és húzza le. Biztosítsa a hőcserélőt leesés ellen. Lazítsa meg a hőcserélő rögzítőcsavarjait. Fordítsa ki a hőcserélőt. A visszaszerelést fordított sorrendben végezze. Ha hosszabb állásidő alatt fagyveszély áll fenn, akkor a teljes rendszert le kell üríteni, különben fagyveszélynek lehet kitéve, és ez kárt tehet a készülékben. Nyissa meg a légtelenítő- és ürítőcsavart, és a rendszerben maradt vizet sűrített levegővel fújja ki _0706

7 Elektromos csatlakozás Az elektromos csatlakoztatást a helyi előírásoknak megfelelően kell kivitelezni. A háromfázisú váltakozó áramú motorokat az alsó és a felső fordulatszámon is lehet üzemeltetni. A háromfázisú váltakozó áramú motorok hőkapcsolóval vannak felszerelve. A csatlakozásokat a külső csatlakozódobozon kell keresztülvezetni. Üzembe helyezés előtt ellenőrizze a forgásirányt (a levegő oldalt lép ki). Az elektromos csatlakoztatási munkák elvégzését követően a telepítést biztonságtechnikai ellenőrzésnek kell alávetni, különben fennáll az egészségkárosodással járó vagy halált okozó áramütés veszélye. Háromfázisú váltakozó áramú motor 400 V / 50 Hz Alsó fordulatszám Y kapcsolás Felső fordulatszám kapcsolás FIGYELEM: A hálózati bekötésnél ügyelni kell a ventilátor forgásirányára! Sorkapocs * A kivitelező által biztosított hidak D, ill. D5 kapcsoló esetén az U-D hidat a kívánt fordulatszámnak megfelelően kell elhelyezni a sorkapcson. DS kapcsoló ese tén a sorkapcson nincsenek hidak. Háromfázisú váltakozó áramú motorok párhuzamos kapcsolásban FIGYELEM: A hálózati bekötésnél ügyelni kell a balra forgásra! LHD LHD LHD * A kivitelező által biztosított hidak D, ill. D5 kapcsoló esetén az Υ hidakat a kívánt fordulatszámnak megfelelően kell a sorkapcson elhelyezni. 7 db,5 mm -es kábel D5 ötfokozatú kapcsoló 9 db,5 mm -es kábel DS- kétfokozatú kapcsoló D egyfokozatú kapcsoló 06599_0706 7

8 Kapcsolók D- egyfokozatú kapcsoló Egy vagy több légfűtő berendezés egyfokozatú üzemeltetéséhez, teljes motorvédelemmel. Üzemi feszültség 400 V Vezérlőfeszültség 0 V Max. áramerősség 8 A Tömeg 0,9 kg Védettség IP 54 Cikkszám: Reteszelő lekapcsolás a tekercs túlmelegedése esetén (motor). Visszakapcsolás: A fokozatkapcsolót állítsa 0-ra, majd állítsa be a kívánt fordulatszám-fokozatot. Egyfokozatú állású fokozatkapcsoló kapcsoló D- i tápvezeték L L L N PE ϑ µf X 50V S F,5AT H H 0 Ventilátormotor hőkapcsolóval T T W U V Hidak a motor adattáblája U V W szerint L L L PE N TK TK PE U V W R R A K A * * Helyiségtermosztát csatlakoztatása esetén a hidat el kell távolítani. H - Üzem (zöld) H - Üzemzavar (piros) S/K - Az érintkezőkiosztás a gyártmánytól függ. T- TB/TW hőkapcsoló K 5-54 érintkező Fűtésigény DS- kétfokozatú kapcsoló Egy vagy több légfűtő berendezés kétfokozatú üzemeltetéséhez, teljes motorvédelemmel. Üzemi feszültség 400 V Vezérlőfeszültség 0 V Max. áramerősség 8 A Tömeg 0,9 kg Védettség IP 54 Cikkszám: Kétfokozatú állású fokozatkapcsoló kapcsoló DS- i tápvezeték L L L N PE ϑ T T U V W L L L PE N TK TK PE U V W W U V R R F,5AT H Ventilátormotor hőkapcsolóval 5 A K A 4 54 W U V * Reteszelő lekapcsolás a tekercs túlmelegedése esetén (motor). Visszakapcsolás: A fokozatkapcsolót állítsa 0-ra, majd állítsa be a kívánt fordulatszám-fokozatot. µf X 50V S H * Helyiségtermosztát csatlakoztatása esetén a hidat el kell távolítani. H - Üzem (zöld) H - Üzemzavar (piros) S/K - Az érintkezőkiosztás a gyártmánytól függ. T- TB/TW hőkapcsoló K 5-54 érintkező Fűtésigény Figyelem: Teljes motorvédelmet biztosító kapcsolók nélkül nem vállalunk garanciát a motorra! Ha a tekercs hőmérséklete túllépi a megengedett értéket, teljes motorvédelmet nyújtó kapcsoló hiányában a motor tönkremehet. Motorvédő kapcsoló, x0 V-os kivitel esetén külön kérésre _0706

9 Kapcsolók D-4 háromfokozatú kapcsolók újraindítás-gátlóval Egy vagy több légfűtő berendezés háromfokozatú üzemeltetéséhez, teljes motorvédelemmel. Üzemi feszültség 400 V Vezérlőfeszültség 0 V Max. áramerősség 4 A Tömeg 8,0 kg Védettség IP 0 Cikkszám: Reteszelő lekapcsolás a tekercs túlmelegedése esetén (motor). Visszakapcsolás: A fokozatkapcsolót állítsa 0-ra, majd állítsa be a kívánt fordulatszám-fokozatot. Háromfokozatú állású fokozatkapcsoló kapcsoló D-4 ϑ µf X 50V i tápvezeték L L L N PE F,5AT H H 0 () 4(4) 5 (9) (5) () 4 (4) 0 (6) 9 () (7) 7 () L L L PE N TK TK PE U V W R R 4 F F F4 * Helyiségtermosztát csatlakoztatása esetén a hidat el kell távolítani. H - Üzem (zöld) H - Üzemzavar (piros) S/K - Az érintkezőkiosztás a gyártmánytól függ. /4 érintkező Fűtésigény T - TB/TW hőkapcsoló Ventilátormotor hőkapcsolóval 4 T T A K 4 A W U V U V W * Hidak a motor adattáblája szerint 400V T 0V 40V 40V 0V 400V T F-4 5,0AT D5- ötfokozatú kapcsolók Egy vagy több légfűtő berendezés ötfokozatú üzemeltetéséhez, teljes motorvédelemmel, újraindítás-gátlóval. 5 Ötfokozatú állású fokozatkapcsoló kapcsoló D5- / 7 / i tápvezeték L L L N PE Ventilátormotor hőkapcsolóval T W U V T U V W Típus D5- D5- D5-7 D5- D5-9 Üzemi feszültség Vezérlőfeszültség Max. áramerősség V V A 4 7 Tömeg kg 4,5 7,0 9,0 9,0 7,0 Védettség IP Szélesség A Magasság B Mélység C Cikkszám ϑ µf X 50V S F,5AT H H () (4) L L L PE N TK TK PE U V W R R 4 F-4 7 (7) () 9 (9) 5 (5) () 4 (4) 0 (6) () 7 (7) () 5 (5) 9 (9) A K A * 400V 80V 0V T 80V 40V 40V 80V 0V T 80V 400V Reteszelő lekapcsolás a tekercs túlmelegedése esetén (motor). Visszakapcsolás: A fokozatkapcsolót állítsa 0-ra, majd állítsa be a kívánt fordulatszám-fokozatot. Figyelem: * Helyiségtermosztát csatlakoztatása esetén a hidat el kell távolítani. H - Üzem (zöld) H - Üzemzavar (piros) S/K - Az érintkezőkiosztás a gyártmánytól függ. T - TB/TW hőkapcsoló -4. érintkező Fűtésigény F-4 D5-,5AT D5-7 5,0AT D5-8,0AT Teljes motorvédelmet biztosító kapcsolók nélkül nem vállalunk garanciát a motorra! Ha a tekercs hőmérséklete túllépi a megengedett értéket, teljes motorvédelmet nyújtó kapcsoló hiányában a motor tönkremehet. Motorvédő kapcsoló, x0 V-os kivitel esetén külön kérésre _0706 9

10 Helyiségtermosztátok Helyiségtermosztát Helyiségtermosztát tél-nyár átkapcsolóval 4 J RF RF Fokozatkapcsoló Stufenschalter N R R N J 5 Helyiségtermosztát Raumthermostat Kapcsolási teljesítmény 0 V / 50 Hz esetén Fűtés: 0(5) A; hűtés: 5() A Termikus visszavezetés Beállítási tartomány: 5 0 C Kapcsolási különbség: ±0,5 K Védettség: IP 0 Cikkszám: Kapcsolási teljesítmény 0 V / 50 Hz esetén 6() A Termikus visszavezetés Beállítási tartomány: 5 0 C Kapcsolási különbség: ±0,5 K Védettség: IP 0 Cikkszám: Ipari kivitelű helyiségtermosztát L Heizen Fűtés J Kapcsolási teljesítmény 0 V / 50 Hz esetén 8(4) A Beállítási tartomány: 0 40 C Kapcsolási különbség: ±0,75 K Védettség: IP 0 Cikkszám: Helyiségtermosztát napi/heti programmal L L N Heizen Fűtés Külső externer távhőérzékelő Fernfühler J (opcionális) (optional) J Kapcsolási teljesítmény 0 V / 50 Hz esetén 0(4) A Beállítási tartomány: 5 40 C Hőmérséklet-csökkenés: 0 K Kapcsolási különbség ± 0, és K között Tárhely: 6 Értéktartás 5 perc (áramszünet esetén) Legrövidebb kapcsolási ciklus: 0 perc Védettség: IP 0 Cikkszám: Táv-hőérzékelő helyiségtermosztáthoz Műanyag ház, mm Tömszelence: M6 Védettség: IP 54 Cikkszám: Külső és helyiséghőmérséklet-érzékelő Befújt levegő hőmérséklet-érzékelő és hőérzékelő-tartó _0706

11 WRS szabályozórendszer BML légtechnikai kezelőmodul Helyiség-hőmérséklettől függő szabályozás Kezelés forgató-nyomógombbal 4 funkciógomb gyakran használt funkciókhoz (infó, hőmérséklet-, fordulatszámállítás, frisslevegő-arány) Beépíthető az LM légtechnikai modulba, vagy távirányítóként fali aljzatra szerelhető Egyetlen BML légtechnikai kezelőmodullal akár 7 zóna is vezérelhető Igény szerint optimalizált hőmérséklet-igény a fűtőkészülék felé, e-buszon keresztül e-busz interfész Fali aljzat Fali aljzat a BML légtechnikai kezelőmodul távirányítóként történő használatához LM légtechnikai modul (helyiséghőmérséklet-érzékelővel) LM légtechnikai modul Rádióvezérelt óramodul Légtechnikai modul kétfokozatú motorral rendelkező légfűtő berendezések szabályozásához A szabályozó egyszerű konfigurálása az előre definiált rendszersémák kiválasztásával Igény szerint optimalizált helyiséghőmérséklet-szabályozás a légfűtő berendezés fordulatszámával A fűtőköri szivattyú szabályozása A hőtermelő berendezés szabályozása Igény szerint optimalizált hőmérséklet-igény a fűtőkészülék felé, e-buszon keresztül e-busz interfész automatikus energiagazdálkodással LM légtechnikai modul a helyiség-hőmérséklet fordulatszámmal vagy keverőszeleppel történő szabályozásához A motor kétfokozatú szabályozása LM légtechnikai modullal, vagy fokozat mentes motorszabályozás EC motorral vagy külső frekvenciaváltóval (0 0 V) A szabályozó egyszerű konfigurálása előre definiált rendszersémákkal A hőtermelő berendezés szabályozása Igény szerint optimalizált hőmérséklet-igény a fűtőkészülék felé, e-buszon keresztül e-busz interfész automatikus energiagazdálkodással Szabályozás kevertlevegő-zsaluval Szabályozás indukciós zsaluval A szabályozó belső órájának összehangolására a DCF77 szinkronjeladóval. Rádióvezérelt óramodul külső hőmérséklet-érzékelővel A szabályozó belső órájának összehangolására a DCF77 szinkronjeladóval, valamint a külső hőmérséklet érzékelésére ISM-5 LON interfészmodul Az LM és LM légtechnikai modulok csatlakoztatásához az épületfelügyeleti rendszerre, LON szabványú hálózatparaméterek segítségével 06599_0706

12 WRS szabályozórendszer LM légtechnikai modul BML kezelőmodullal, háromfázisú váltakozó áramú motorhoz csatlakoztatva Leírás Ez a konfiguráció az épületek légfűtő készülékekkel történő fűtésére szolgál. A helyiség-hőmérsékleti értékeket a hőérzékelő szolgáltatja, míg a ventilátor, a fűtőköri szivattyú és a hőtermelő az igények alapján be- és kikapcsol. Ha a hőmérséklet-eltérés csekély (az előírt helyiség-hőmérséklet és a helyiség tényleges hőmérséklete között), a ventilátor -es fokozatban működik. Magasabb hőmérséklet-eltérés esetén a ventilátor -es fokozatra kapcsol. Példa: Légtechnikai készülék, fűtés szabályozása helyiséghőérzékelővel BML Külső hőérzékelő LM Fűtőköri szivattyú Helyiséghőérzékelő Rendszerséma LHD Kazán BML e-busz LM/X X/K Netz X/e-busz X/eBus X/B X/M B X/M X/B Sz. Leírás Helyiség-hőérzékelő Külső hőérzékelő Külső engedélyezés 4 Kétfokozatú motor 5 Fűtőköri szivattyú 6 Hőtermelő 06599_0706

13 WRS szabályozórendszer LM és LM légtechnikai modul BML kezelőmodullal, háromfázisú váltakozó áramú motorhoz csatlakoztatva Leírás: Ez a konfiguráció az épületek légfűtő készülékekkel történő fűtésére szolgál. A helyiség-hőmérsékleti értékeket a hőérzékelő szolgáltatja, míg a ventilátor, a fűtőköri szivattyú, a fűtőköri keverőszelep és a hőtermelő az igények alapján be- és kikapcsol. Példa: Légfűtő készülék, fűtés szabályozása helyiség-hőérzékelővel, szabályozás keverőszeleppel, kétfokozatú motorszabályozás Külső hőérzékelő BML LM LM LHD LD5 Kevert levegő HKP Keverőszelep Befújt levegő hőm.-érzékelő Indukciós zsalu Mennyezeti hőérzékelő Fagyvédelmi termosztát Helyiséghőérzékelő Rendszerséma e-busz LM/X LM/X Kazán Sz. Leírás Helyiség-hőérzékelő Befújt levegő hőm.-érzékelő Külső hőérzékelő 4 Mennyezeti hőérzékelő 5 Külső engedélyezés 7 Fagyvédelmi termosztát 9 Kétfokozatú motor 0 Fűtőköri szivattyú Fűtőköri keverőszelep Hőtermelő Kevertlevegő-zsaluk 4 LD 5 mennyezeti ventilátor e-busz 06599_0706

14 LM légtechnikai modul BML kezelőmodullal, háromfázisú váltakozó áramú motorhoz csatlakoztatva Leírás: Ez a konfiguráció az épületek légfűtő készülékekkel történő fűtésére szolgál. A helyiség-hőmérsékleti értékeket a hőérzékelő szolgáltatja, míg a ventilátor, a fűtőköri szivattyú, a fűtőköri keverőszelep és a hőtermelő az igények alapján be- és kikapcsol. Az elszívó ventilátor engedélyezése a friss levegő arányának függvényében történik. Példa: Légfűtő készülék, fűtés szabályozása helyiség-hőérzékelővel, szabályozás keverőszeleppel, motorszabályozás ötfokozatú elektronikus kapcsolóval BML WRS szabályozórendszer Külső hőérzékelő Ötfokozatú elektronikus kapcsoló Ötfokozatú elektronikus kapcsoló LM Elszívókészülék vagy csőventilátor LHD Kevert levegő HKP Keverőszelep Befújt levegő hőm.- érzékelő Fagyvédelmi termosztát Helyiséghőérzékelő Rendszerséma Kazán e-busz Sz. Leírás Helyiség-hőérzékelő Befújt levegő hőm.-érzékelő Külső hőérzékelő 5 Kevertlevegő-zsalu 6 Ventilátor 7 Ötfokozatú kapcsoló 8 Fűtőköri szivattyú 9 Fűtőköri keverőszelep 0 Hőtermelő Fagyvédelmi termosztát 0/400V X/e-busz _0706

15 WRS szabályozórendszer LM légtechnikai modul BML kezelőmodullal, TLHD 6 esetében (0 V-os) EC motorhoz csatlakoztatva (TLHD 40 külön megrendelésre) Leírás: Ez a konfiguráció az épületek légfűtő készülékekkel történő fűtésére szolgál. A helyiség-hőmérsékleti értékeket a hőérzékelő szolgáltatja, míg a ventilátor, a fűtőköri szivattyú, a fűtőköri keverőszelep és a hőtermelő az igények alapján be- és kikapcsol. Lehetőség van keverőszeleppel vagy fordulatszámmal történő szabályozás közötti választásra. Példa: Légfűtő készülék, fűtés szabályozása helyiség-hőérzékelővel, szabályozás keverőszeleppel, motorszabályozás 0 0 V jellel BML Külső hőérzékelő LM LHD HKP Kevert levegő Keverőszelep Fagyvédelmi termosztát Befújt Helyiséglevegő hőm.-hőérzékelő érzékelő Rendszerséma Kazán e-busz Sz. Leírás Helyiség-hőérzékelő Befújt levegő hőm.-érzékelő Külső hőérzékelő 4 Mennyezeti hőérzékelő 5 Kevertlevegő-zsalu 6 Ventilátor 7 EC motor 8 Fűtőköri szivattyú 9 Fűtőköri keverőszelep 0 Hőtermelő Fagyvédelmi termosztát e-busz 06599_0706 5
