KINETEC Centura Vállmozgató készülék

Átírás

1 KINETEC Centura Vállmozgató készülék REF 2027HU HASZNÁLATI ÚTMUTATÓ AMED-TECH Kft. Zrínyi u. 3. H-8400 Ajka Tel.: , Fax:

2 ÖSSZEFOGLALÓ TERMÉKLEÍRÁS 2 6. old. ÖSSZESZERELÉS ÉS SZÁLLÍTÁS 7. old. A TÁVIRÁNYÍTÓ HASZNÁLATA old. MECHANIKAI BEÁLLÍTÁSOK old. TARTOZÉKOK 30. old. TERMÉKINFORMÁCIÓK old. 1. oldal

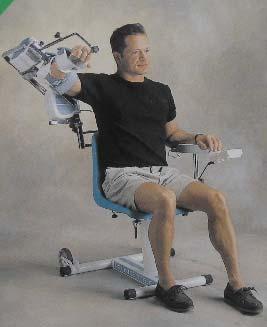

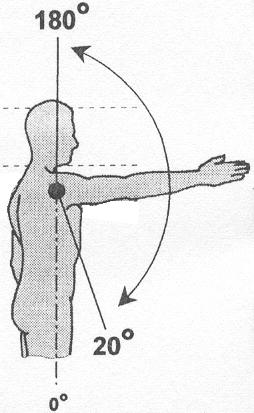

3 TERMÉKLEÍRÁS A TERMÉK MEGHATÁROZÁSA A KINETEC Centura TM a VÁLL PASSZÍV mozgatására szolgáló készülék, amely az alábbi mozgássorok elvégzését teszi lehetővé: os abdukció / addukció kifelé rotációval os abdukció / addukció hajlított könyökkel 60 -os befelé rotációtól 90 -os kifelé rotációig os abdukció / addukció, valamint os kifelé rotáció kombinációja os flexió / extenzió Indikáció vállízületi totál endoprotézis kiújuló vállízületi luxáció operatív ellátása a rotátor mandzsetta ruptúrája a humerus fej törése a lapocka törése vállcsúcs-plasztika kapszulotómia arthrolízis szinovektómia ízületi gyulladás esetén más esetekben Klinikai előnyök segíti megszüntetni a trauma mozgásképtelenség vérömleny sorvadás ördögi körét segít megelőzni az ízületi merevséget segít a nagyobb mozgatási tartomány és a fiziológiai mozgássorozatok végrehajtási képességének mihamarabbi elérésében javítja az ízületi felszín minőségét csökkenti a posztoperatív fájdalmakat regenerálja az ízületi porcot lerövidíti a kórházi tartózkodást csökkenti a fájdalomcsillapító használatának szükségességét Ellenjavallatok az ízületi felszín deformációja végtagok (petyhüdt spasztikus) bénulása stabilizálatlan törés elfertőzött be nem gyógyult sebek 2. oldal

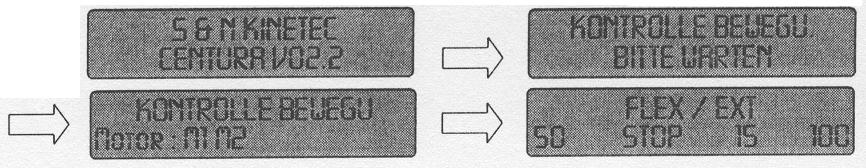

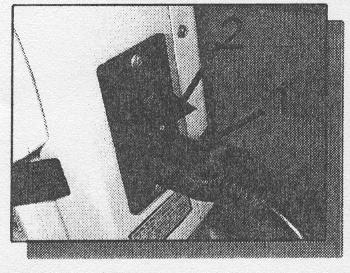

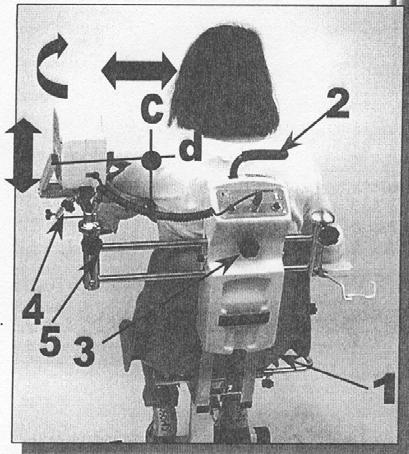

4 TERMÉKLEÍRÁS CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATRA A KINETEC Centura TM B-típusú, 1-es osztályú készülék. A készülék elektromos csatlakoztatása előtt győződjön meg arról, hogy a hálózati feszültség megegyezik-e a kapcsoló (2) alatt elhelyezett típustábla adataival ( V ~ Hz). Csatlakoztassa a hálózati kábelt (1). FONTOS Győződjön meg arról, hogy a dugaszoló aljzat megfelelő állapotban van-e és hogy alkalmas-e a készülék hálózati kábeldugójának befogadására. A dugós csatlakozó megfelel a hatályos előírásoknak és földelt. A dugós csatlakozó minden olyan dugaszoló aljzathoz csatlakoztatható, amely földelő csatlakozással rendelkezik. A fentiek értelmében kizárólag a KINETEC készülékkel együtt szállított eredeti hálózati kábelt használja! Ügyeljen arra, hogy a kábel a készülék környezetében mindig szabadon legyen és ne sérülhessen meg. Mindegy, hogy a kapcsolót melyik kapcsolóhüvelybe dugja, mivel az adott kapcsolóhüvely működését ezáltal nem befolyásolja. Bekapcsolás Kapcsolja be a BE/KI kapcsolót (2). A lámpa (4) világít, a készülék pedig öntesztet végez. A kijelzőn egymást követően az alábbi képek láthatók: A KINETEC Centura készülék használatra kész. Biztonság A kezelési protokollt az orvos határozza meg és a kezelés helyes módjáról is ő győződik meg (beállítások, a használat időtartama és gyakorisága). A Ki / Be / Fordul funkciókat a páciens irányítja a kezelő egység segítségével (lásd a 8. oldalt). A KINETEC Centura TM megfelel a 93/42/CEE irányelvnek és jogosult a CE jelölés alkalmazására. A készülék ezen kívül megfelel az UL 2601-es szabványnak is. FIGYELEM! ROBBANÁSVESZÉLY! A KINETEC Centura TM készüléket nem szabad altatógázzal együtt alkalmazni! Elektromágneses interferencia esetén távolítsa el egymástól a két készüléket. A KINETEC Centura TM megfelel az orvosi műszerek elektromágneses összeférhetőségéről szóló hatályos szabványnak (IEC ). 3. oldal

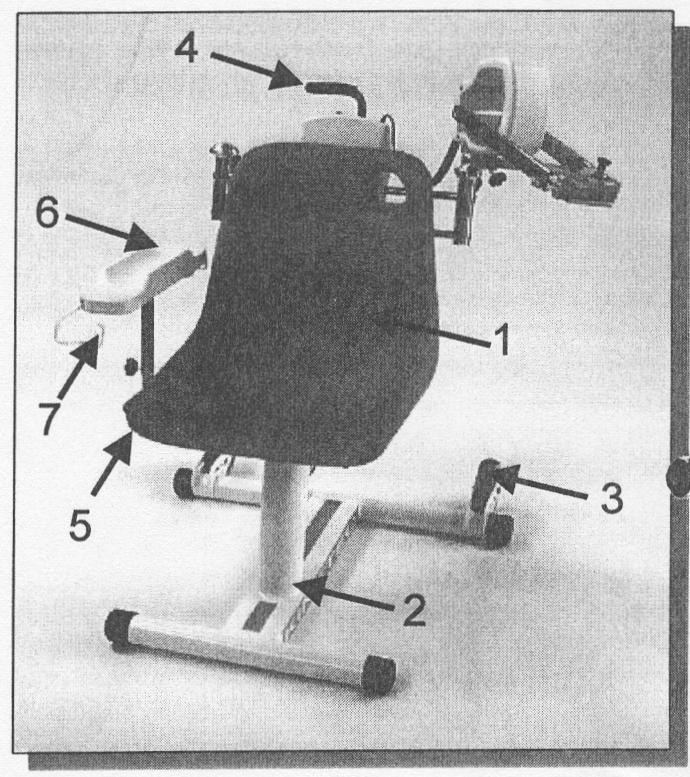

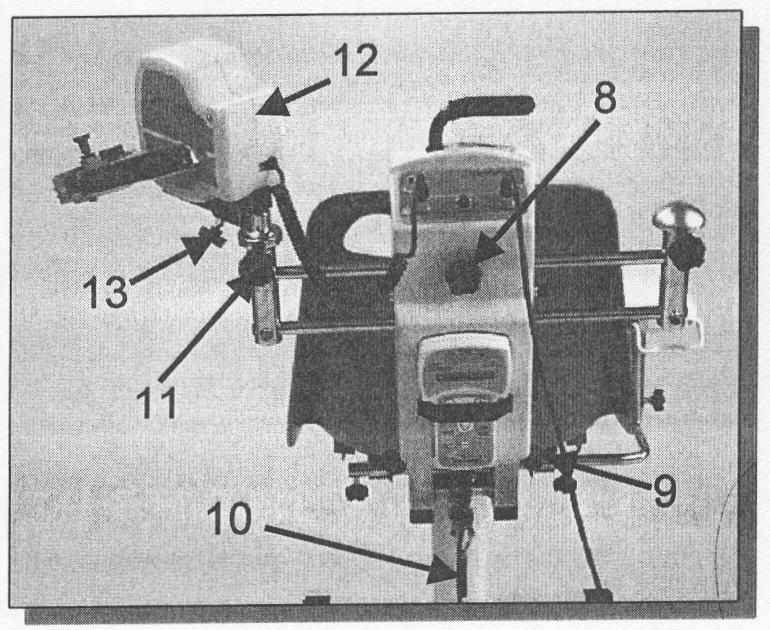

5 TERMÉKLEÍRÁS TERMÉKLEÍRÁS Mechanika A KINETEC Centura TM készülék az alábbi elemekből áll: 1 ülés 2 talp 3 görgők 4 fogantyú 5 a karfa rögzítésére szolgáló csavarok 6 karfa 7 a távirányító egység tartója 8 a csúszósín jobb/bal irányú rögzítése 9 a csúszósín fel/le irányú rögzítése 10 az ülés rögzítése 11 az abdukciós motor blokkolása 12 abdukciós motor 13 a vállmélység beállításának rögzítése 4. oldal

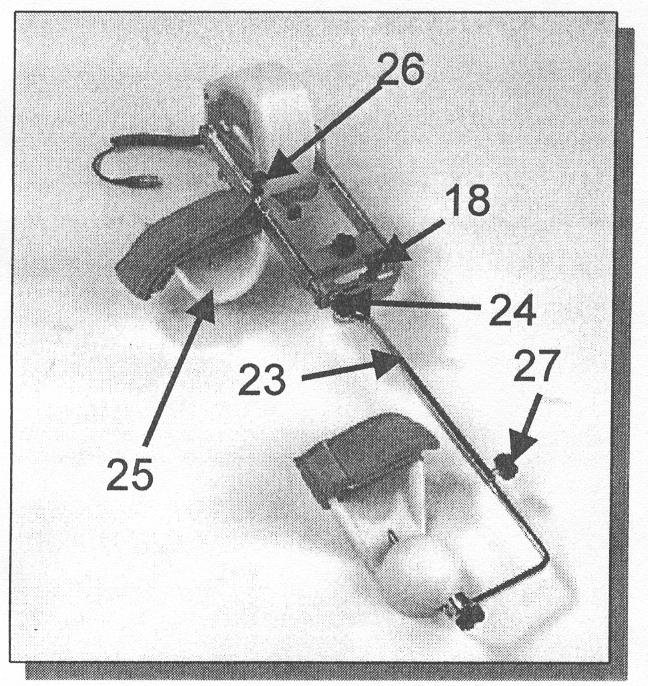

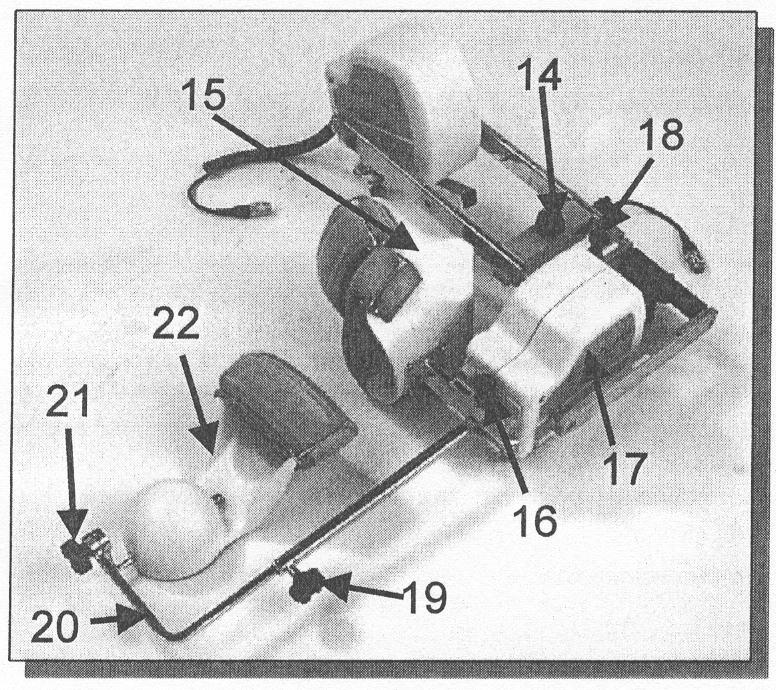

6 TERMÉKLEÍRÁS Sín a rotációs abdukcióhoz 14 a karhossz beállításának rögzítése os könyöksín os könyöksín rögzítése 17 rotációs motor 18 a rotációs motor blokkolása 19 az alkarhossz beállításának rögzítése 20 csúszósín az alkarhossz beállításához 21 a jobb/bal irányú beállítás rögzítése 22 alkarsín Sín az abdukcióhoz flexióhoz 18 az állítható sín tartójának rögzítése 23 az állítható sín tartója 24 a könyökflexió beállításának rögzítése 25 karsín 26 a karsín rögzítése 27 az alkarhossz beállításának rögzítése 5. oldal

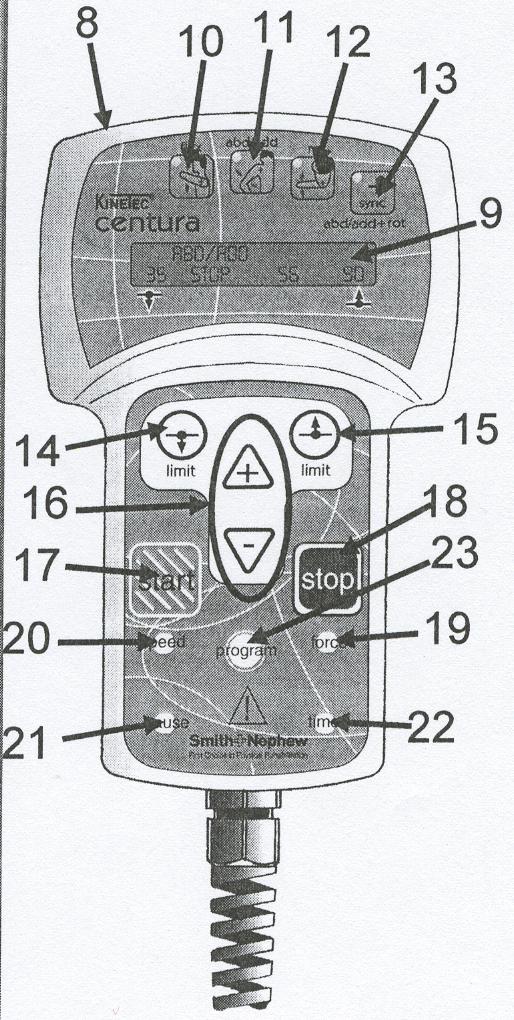

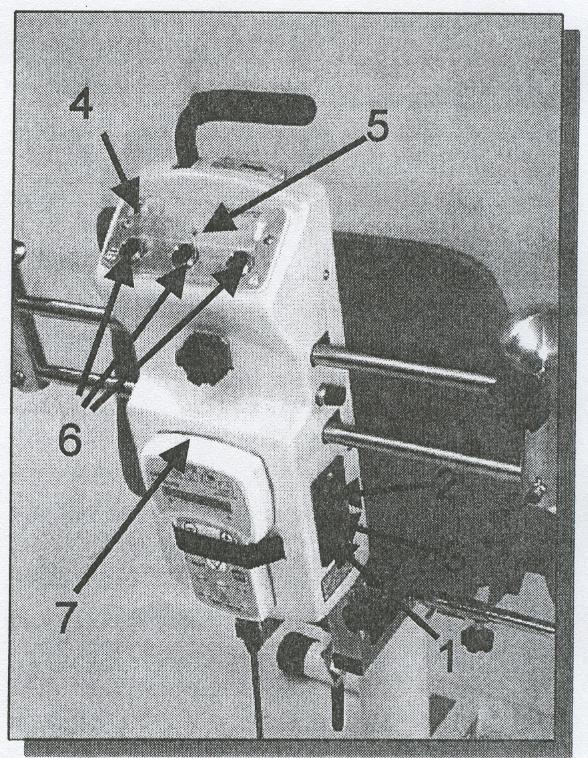

7 TERMÉKLEÍRÁS TERMÉKLEÍRÁS Elektronika 1 hálózati csatlakozó 2 biztosíték 3 Ki / Be kapcsoló 4 a távirányító zároló kapcsolója 5 hálózati kontroll-lámpa / hibajelzés 6 a távirányító egység és a motorok csatlakozója 7 a távirányító egység szállításkor használandó tartója 8 távirányító egység 9 folyadékkristályos kijelző (2 sorban soronként 16 karakter) 10 a flexió / extenzió mozgássor kiválasztó gombja 11 az abdukció / addukció mozgássor kiválasztó gombja 12 a rotáció mozgássor kiválasztó gombja 13 a rotációs abdukció / addukció mozgássor kiválasztó gombja 14 a mozgási tartomány alsó határának kiválasztó gombja 15 a mozgási tartomány felső határának kiválasztó gombja 16 a funkció paramétereinek módosító gombja 17 a mozgássor indítógombja 18 a mozgássor megállító gombja 19 ERŐ kiválasztó gomb a mozgássor megfordításához 20 SEBESSÉG kiválasztó gomb 21 SZÜNET kiválasztó gomb 22 IDŐZÍTŐ kiválasztó gomb 23 PROGRAM ÜZEMMÓD kiválasztó gomb 6. oldal

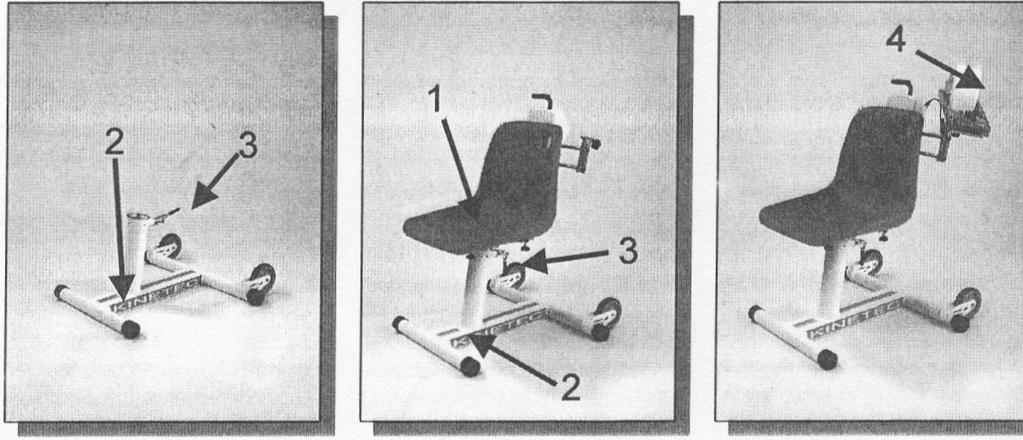

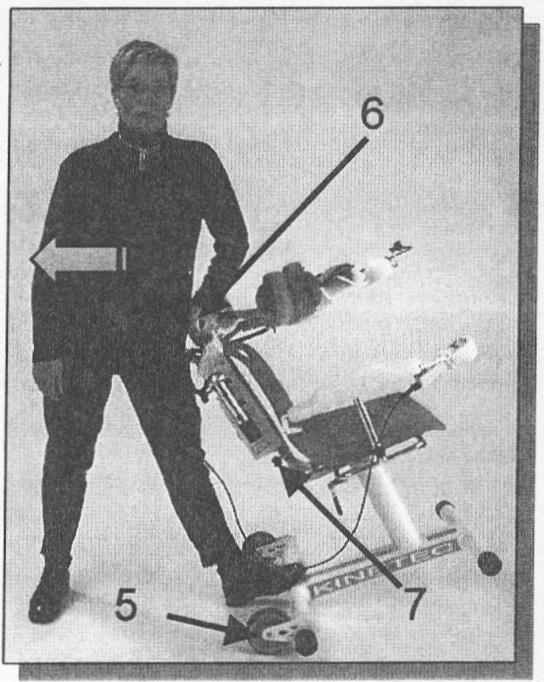

8 TERMÉKLEÍRÁS Az állvány összeszerelése Vegye ki az alkatrészeket a dobozból. Szerelje rá az ülést (1) az állványra (2). Rögzítse az ülést a rögzítőcsappal (3). Szerelje fel az abdukciós motort (4) a kezelendő kar függvényében a jobb, illetve bal oldalra. Szerelje fel a további elemeket az ülésben végrehajtandó kívánt mozgássor szerint. A készülék szállítása A készülék szállításának megkönnyítése érdekében az ülés két görgővel (5) és egy fogantyúval (6) rendelkezik. A készülék nem kívánt felborulásának elkerülése, valamint a helytakarékosság érdekében a kar tartószerkezetét amennyire lehet, tolja az ülés felé. A jobb oldali ábrán látható módon helyezze lábát az állványzatra és döntse meg a készüléket. A fogantyút a csavarok (7) segítségével lehet beállítani. 7. oldal

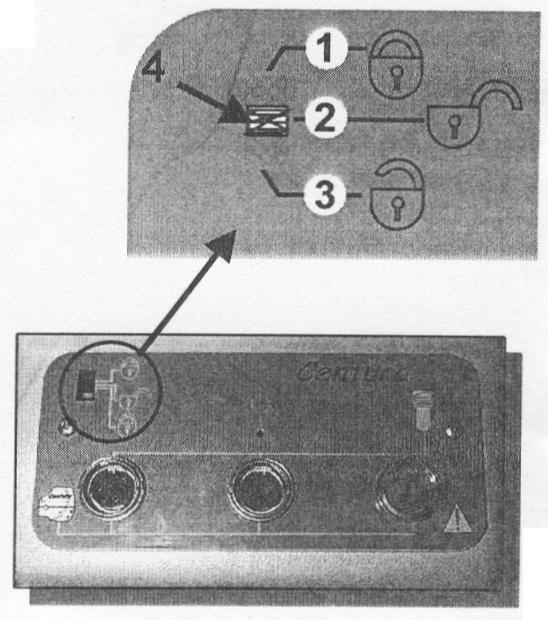

9 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA A távirányító zárolása és feloldása Az orvos ennek a funkciónak a segítségével tudja a mozgatási paraméterek beállítását zárolni feloldani. A kapcsoló (4) három különböző állásba állítható: Teljes zárolás (1) Csak a START/STOP funkció működtethető és az alkalmazási paraméterek leolvasása lehetséges. Teljes feloldás (2) Minden alkalmazási paraméter módosítható. Részleges zárolás (3) Továbbra is változtatható a program, valamint módosíthatók a mozgatási tartomány alsó és felső határai. A START/STOP funkció is elérhető. Dupla zárolás (szoftver-zárolás) A és gombok együttes megnyomásával zárolhatja a távirányítót. A kijelzőn megjelenik a ZÁROLT szó. A távirányító zárolásának feloldásához nyomja meg egyidőben a és gombokat. A kijelzőn megjelenik a FELOLDVA szó. Ebben az állásban a paraméterek módosítása nem lehetséges. Ha mégis megpróbálja, a kijelzőn az alábbi szövegek jelennek meg: hard 1: csak a (4)-es kapcsolóval zárolt állapotban soft 2: csak szoftver-zárolásnál soft 12: kombinált zárolás a (4)-es kapcsolóval és szoftverrel Javasoljuk, hogy a páciensnek történő átadás előtt zárolja a távirányító egységet. A BE / KI / FORDUL funkció A KINETEC Centura készülék a többi KINETEC készülékhez hasonlóan rendelkezik a BE / KI / FORDUL funkcióval. A távirányító ezen gombjának lenyomásakor a mozgássor megáll. A távirányító ezen gombjának lenyomásakor a mozgássor megfordul. FONTOS: A maximális biztonság érdekében a távirányítót mindig adjuk a páciensnek. 8. oldal

10 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA Óraszámláló Ennek a funkciónak a segítségével leolvasható a számláló legutóbbi lenullázása óta eltelt üzemidő. Indítás A készülék megállítása Mely gombot kell megnyomni Kijelző Megjegyzés Ellenőrizze, hogy a kapcsoló az alábbi állásban van-e: A gombok együttes lenyomása A kijelzőn megjelenik az üzemidő. A számláló lenullázása A számláló lenullázott állapotban van. Ha 5 másodpernél hosszabb ideig nem nyom meg semmit, úgy a lenullázó funkció megszakad és a készülék továbbra is az előző üzemidőt tárolja Adott mozgásfolyamat kiválasztása A mozgásfolyamat csak akkor változtatható meg, ha a sín kikapcsolt állapotban, a zárolási kapcsoló pedig teljes feloldás állásban van. Az adott gomb megnyomásával kiválaszthatja az adott mozgásfolyamatot és kigyullad a folyamatnak megfelelő lámpa. FIGYELEM: Adott mozgásfolyamat kiválasztásánál a készülék automatikusan visszaáll az ehhez a folyamathoz tartozó paraméterekre (gyári beállítás). Gyári beállítás: abdukció flexió / extenzió rotáció abdukció + rotáció alsó határérték felső határérték sebesség erő extenzió szünet flexió szünet időzítés A paraméterek lehetséges értékei: abdukció flexió/extenzió rotáció abdukció + rotáció alsó határérték kifelé rotáció kifelé rotáció felső határérték kifelé rotáció kifelé rotáció sebesség 1 5 (percenként ) erő 1 6 felső szünet másodperc (15 perc) alsó szünet másodperc (15 perc) időzítő inaktív (00:00 h) 24:00 h 9. oldal

11 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA Egy egyszerű mozgásfolyamat paramétereinek beállítása Indítás A készülék megállítása Mely gombot kell megnyomni Kijelző Megjegyzés Ellenőrizze, hogy a kapcsoló az alábbi állásban van-e: A kívánt mozgásfolyamat kiválasztása A kijelzőn megjelenik az újonnan kiválasztott mozgásfolyamat és a mozgatási tartomány ehhez a folyamathoz előre beállított felső és alsó határértéke A mozgatási tartomány alsó határértékének megjelenítése Az érték villog. Szükség esetén az alsó határérték módosítása Az új érték villog. Az új érték megerősítéséhez nyomjon meg egy másik gombot várjon 3 mp-nél hosszabb ideig. Az értékek villognak. Nyomja meg a a gombot az értékek esetleges módosításához. a szünetek megjelenítése A mozgatási tartomány felső határértékének elérésekor tartandó szünet esetleges módosítása A mozgatási tartomány alsó határértékének elérésekor tartandó szünet megerősítése és megjelenítése A mozgatási tartomány alsó határértékének elérésekor tartandó szünet esetleges módosítása Az új érték megerősítéséhez nyomjon meg egy másik gombot várjon 3 mp-nél hosszabb ideig, míg a kijelzőn újra a kiválasztott mozgásfolyamat nem jelenik meg A mozgatási tartomány felső határértékének elérésekor tartandó szünet értéke villog. A mozgatási tartomány felső határértékének elérésekor tartandó szünet új értéke villog. A mozgatási tartomány alsó határértékének elérésekor tartandó szünet értéke villog. A mozgatási tartomány alsó határértékének elérésekor tartandó szünet új értéke villog. A készülék a módosított paraméterekkel használatra kész. 10. oldal

12 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA Egy összetett mozgásfolyamat paramétereinek beállítása Indítás A készülék megállítása A kívánt összetett mozgásfolyamat kiválasztása Nyomja meg a gombot újra. Mely gombot kell megnyomni Kijelző Megjegyzés Ellenőrizze, hogy a kapcsoló az alábbi állásban van-e: Az ABD rövidítés villogása a kijelzőn azt jelenti, hogy a megjelenített határértékek az abdukció mozgásfolyamatára vonatkoznak. Ezen értékeket ugyanúgy módosíthatja, mint az egyszerű mozgásfolyamatoknál. A ROT rövidítés villogása a kijelzőn azt jelenti, hogy a megjelenített határértékek a rotáció mozgásfolyamatára vonatkoznak. Ezen értékeket ugyanúgy módosíthatja, mint az egyszerű mozgásfolyamatoknál. A szinkronizáció beállításának szabályai A rotáció tartománya kisebb, maximum ugyanakkora, mint az abdukció tartománya. Az 1 -os abdukciót 1 -os rotáció kíséri. Ha a rotáció tartománya kisebb, mint az abdukció tartománya, úgy a szinkronizáció csak a mozgatási tartomány felső részére vonatkozik. Példa: os abdukció os rotáció abdukció rotáció Megjegyzések: A sebesség, az erő, a szünetek és az időzítő mindkét mozgási komponensre vonatkoznak, beállításuk pedig ugyanúgy történik, mint az egyszerű mozgásfolyamatoknál. A szünetek a mozgásfolyamat alsó és/ felső határértékénél esedékesek. Az összetett mozgásfolyamatok gombjának ismételt megnyomásakor a kijelző az abdukció, ill. az összetett rotáció határértékeit mutatja egymás után. Mozgó sín esetében csak a mozgásfolyamat felső határértéke módosítható. 11. oldal

13 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA A programok használata A KINETEC Centura 16 (1-től 16-ig számozott) programot képes tárolni (beleértve a mozgásfolyamat fajtáját a mozgástartománnyal, a sebességgel, az erővel, a szünetekkel és az időzítővel együtt). A programokhoz gyárilag nem kerülnek értékek hozzárendelésre. Ezeket az értékeket bármikor módosíthatja és elmentheti (lásd a Program bevitele fejezetet a 14. oldalon). Egy program kiválasztása: Indítás Mely gombot kell megnyomni Kijelző Megjegyzés A készülék megállítása Ellenőrizze, hogy a kapcsoló az alábbi állások egyikében van-e: A program üzemmód kiválasztása A program száma villog. Szükség esetén másik program választása Az új program száma villog. Megerősítés és a választott programból való kilépés Minden aktuális paraméter megfelel az előzőleg a 3-as programba elmentett paramétereknek. kilépés a választott program megerősítése nélkül Visszatérés az eredeti paraméterekhez A készülék üzembe helyezése A pillanatnyilag beállított szög a mozgásfolyamat során módosul. Megjegyzések: A kijelzőn megjelenített értékek tájékoztató jellegűek. A valóságban a tárolt programoktól függenek. Az aktuális mozgásfolyamat paramétereit ugyan lehet módosítani, de az eredeti programban nem kerülnek elmentésre a módosítások. A programok módosítására csak a program üzemmódban van lehetőség (lásd a 14. oldalt). 12. oldal

14 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA Adott program értékeinek leolvasása / példa: SEBESSÉG Indítás Mely gombot kell megnyomni Kijelző Megjegyzés A készülék megállítása Ellenőrizze, hogy a kapcsoló az alábbi állások egyikében van-e: A program üzemmód kiválasztása A program száma villog. Szükség esetén másik program választása Az új program száma villog. A sebesség megjelenítése A sebesség megjelenítése 15 másodperc múlva, egy másik paraméter gombjának megnyomásakor Megerősítés és a választott programból való kilépés A készülék üzembe helyezése Minden aktuális paraméter megfelel az előzőleg a 3-as programba elmentett paramétereknek. A pillanatnyilag beállított szög a mozgásfolyamat során módosul. Megjegyzések: A kijelzőn megjelenített értékek tájékoztató jellegűek. A valóságban a tárolt programoktól függenek. Az aktuális mozgásfolyamat paramétereinek módosítására van lehetőség. Az eredeti programban a módosítások nem kerülnek elmentésre. A programok módosítására csak a program üzemmódban van lehetőség (lásd a 14. oldalt). 13. oldal

15 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA PROGRAM ÜZEMMÓD: Egy program bevitele Indítás A készülék kikapcsolása Mely gombot kell megnyomni Kijelző Megjegyzés Ellenőrizze, hogy a kapcsoló az alábbi állásban van-e Nyomja meg egyszerre a két gombot Az üdvözlő szöveg 3 mp-ig látható. Ezt követően A program száma villog. Szükség esetén váltson programot A program új száma villog. A mozgásfolyamat kiválasztása A kijelzőn megjelenik a kiválasztott mozgásfolyamat. A program száma továbbra is villog. A mozgásfolyamat alsó határértékének megjelenítése Az érték villog. Az alsó határérték szükség szerinti módosítása Az új érték villog. Az értékek villognak. Nyomja meg a a Nyomjon meg egy másik gombot az új érték megerősítéséhez gombot ezek esetleges módosításához. Vagy a szünetek megjelenítése A mozgatási tartomány felső határértékének elérésekor tartandó szünet esetleges módosítása A mozgatási tartomány felső határértékének elérésekor tartandó szünet értéke villog. A mozgatási tartomány felső határértékének elérésekor tartandó szünet új értéke villog. 14. oldal

16 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA PROGRAM ÜZEMMÓD: Egy program bevitele - folytatás Indítás A mozgatási tartomány alsó határértékének elérésekor tartandó szünet megerősítése és megjelenítése A mozgatási tartomány alsó határértékének elérésekor tartandó szünet esetleges módosítása Az összetett mozgásfolyamatok beállításának megerősítése és megjelenítése Mely gombot kell megnyomni Kijelző Megjegyzés A mozgatási tartomány alsó határértékének elérésekor tartandó szünet értéke villog. A mozgatási tartomány felső határértékének elérésekor tartandó szünet új értéke villog. A program száma villog, a kijelzőn pedig megjelennek a rotációval összekötött abdukció értékei. A mozgatási tartomány alsó határértékének módosításához limit Az érték villog. Szükség esetén az alsó határérték módosítása Az új érték villog. A mozgatási tartomány felső határértékének megerősítése és megjelenítése limit Az érték villog. Szükség esetén a mozgatási tartomány felső határértékének Az új érték villog (az összetett mozgásfolyamatokról további információk a 11. oldalon találhatók). A 10-es program elmentése Ezt követően: VAGY A program törlése A program üzemmódból való kilépéshez kapcsolja ki, majd újra be a készüléket. A 10-es számú program elmentésre került, a kijelzőn pedig megjelenik a következő program. Itt van lehetőség a további programok módosítására. A 10-es számú program törlésre került, a kijelzőn pedig megjelenik a következő program. Itt van lehetőség a további programok módosítására. A módosított programok használatához a 12. oldalon talál tanácsokat. 15. oldal

17 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA Megjegyzések: Ha egy program törlésre került, a kijelzőn a következő látható: A kijelzőn megjelenített értékek tájékoztató jellegűek. A valóságban a tárolt programoktól függenek. Programtáblázat: Program száma Mozgásfajta Alsó határérték limit Felső határérték limit Sebesség Erő A mozgatási tart. felső határértékének elérésekor tartandó szünet A mozgatási tart. alsó határértékének elérésekor tartandó szünet Időzítő 16. oldal

18 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA A mozgatási tartomány felső és alsó határértékeinek meghatározása A kezelés kezdete A MANUÁLIS ÜZEMMÓD a fájdalomküszöb beállítása által lehetőség van a páciens által elviselt maximális mozgatási tartomány meghatározására és rögzítésére. Állítsa be a készüléket a páciens adottságainak megfelelően és az alábbiak szerint járjon el: Indítás Mely gombot kell megnyomni Kijelző Megjegyzés A készülék bekapcsolása Ellenőrizze, hogy a kapcsoló az alábbi állások valamelyikében van-e: A MANUÁLIS ÜZEMMÓD bekapcsolása A fájdalomküszöb elérésekor ennek rögzítése A mozgásfolyamat megfordítása A fájdalomküszöb elérésekor ennek rögzítése A kezelés megkezdése a mozgatási tartomány új határértékeivel tartsa nyomva tartsa nyomva A készülék beállítja magát a felső határértéknek megfelelő állásba. A készüléket Ön ellenőrzi. A mozgatási tartomány új felső határértékének rögzítése A készülék beállítja magát az alsó határértéknek megfelelő állásba. A mozgatási tartomány új alsó határértékének rögzítése Az aktuális szög a mozgásfolyamat során módosul. Összetett mozgásfolyamatok specifikus szabályai: MANUÁLIS ÜZEMMÓDBAN csak a mozgatási tartomány felső határértékét lehet módosítani. Megjegyzések: A kijelzőn megjelenített értékek tájékoztató jellegűek. A valóságban a tárolt programoktól függenek. 17. oldal

19 A TÁVIRÁNYÍTÓ EGYSÉG HASZNÁLATA A kezelés alatt A BYPASS ÜZEMMÓD a programozott mozgatási tartomány megkerülése lehetővé teszi a páciens által elviselt maximális mozgatási tartomány meghatározását és rögzítését és ezzel együtt ennek kibővítését. Indítás Mely gombot kell megnyomni Kijelző Megjegyzés Az aktuális szög a mozgásfolyamat során változik. A készülék mozgásban van. Ellenőrizze, hogy a kapcsoló az alábbi állások valamelyikében van-e: A BYPASS ÜZEMMÓD bekapcsolása Az új fájdalomküszöb elérésekor ennek rögzítése A mozgásfolyamat megfordítása Az új fájdalomküszöb elérésekor ennek rögzítése A kezelés automatikus megkezdése a mozgatási tartomány új határértékeivel tartsa nyomva tartsa nyomva A készülék átlépi a rögzített felső határértéket. A mozgatási tartomány új felső határértékének rögzítése A készülék beállítja magát az alsó határértéknek megfelelő állásba. A mozgatási tartomány új alsó határértékének rögzítése Az aktuális szög a mozgásfolyamat során változik. Összetett mozgásfolyamatok specifikus szabályai: BYPASS ÜZEMMÓDBAN csak a mozgatási tartomány felső határértékét lehet módosítani. Megjegyzések: A kijelzőn megjelenített értékek tájékoztató jellegűek. A valóságban a tárolt programoktól függenek. 18. oldal

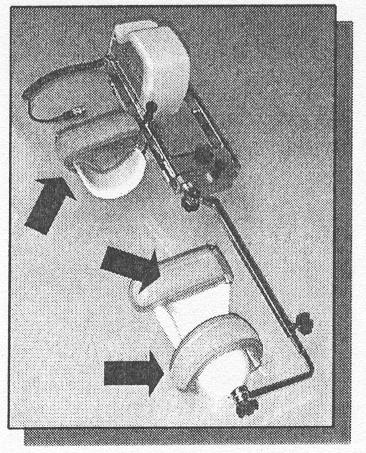

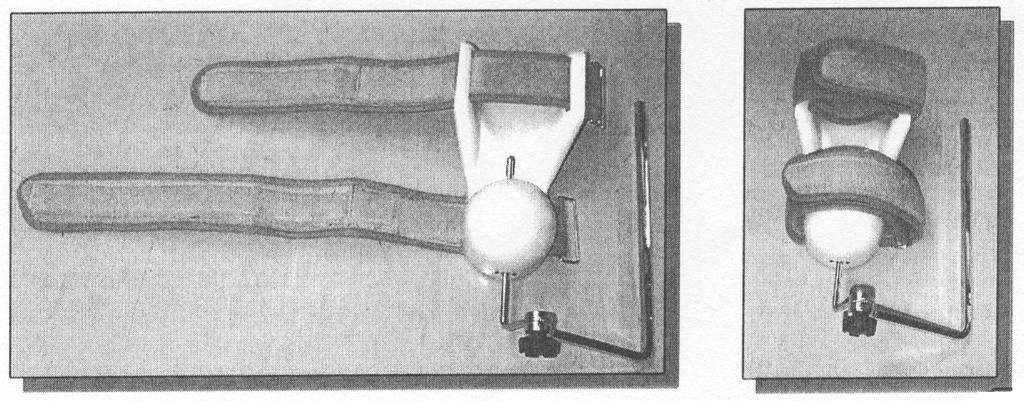

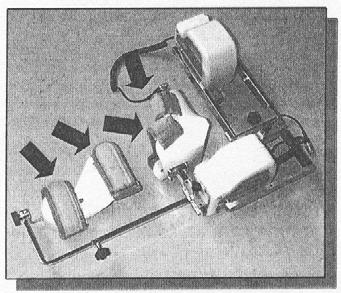

20 MECHANIKAI BEÁLLÍTÁSOK A párnázat rögzítése A KINETEC Centura készülék 7 szíjjal kerül kiszállításra: 4 szíj található az abdukciós és rotációs sínen 3 szíj pedig az abdukciós, ill. flexiós sínen Minden szíjat egyforma módon kell használni (lásd a szemközti ábrát). A szíjakat nem szabad túl szorosan a karokra erősíteni. Az optimális higiénia érdekében a szíjakat egy új páciens kezelése előtt meg kell tisztítani. 19. oldal

21 MECHANIKAI BEÁLLÍTÁSOK Az ABDUKCIÓ/ADDUKCIÓ mozgásfolyamat beállításai a KIFELÉ ROTÁCIÓ ÁLLÁSÁNAK beállításával A KINETEC Centura os abdukciós ívet ír le. Ennél a mozgássornál a rotációt 60 -os befelé és 90 -os kifelé rotáció között állíthatjuk be. A szükséges egységek kiválasztása ülés sín a rotációval egybekötött abdukcióhoz távirányító egység Az egységek összeillesztése Lazítsa meg az állítócsavart (1), majd tolja el az egységet (2) jobbra balra amennyire csak lehet. Csatlakoztassa a távirányító egységet. Helyezze el az abdukciós motort a megfelelő pozícióban (3). Húzza meg erősen az állítócsavart (4). Csatlakoztassa a motort. Helyezze el a rotációs motort (5) a megfelelő pozícióban. Az alábbi színjelöléseknek egymással szemben kell elhelyezkedniük: kék: bal kar piros: jobb kar A jelölés bekattanás által jelzi a helyes pozíciót. Csatlakoztassa a motort. A 90 -os könyöksínt (6) ugyancsak úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. A jelölés bekattanás által jelzi a helyes pozíciót. Az alkarsínt (7) úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. Húzza meg erősen az állítócsavart (8). 20. oldal A KINETEC Centura készen áll a bal váll mozgatására.

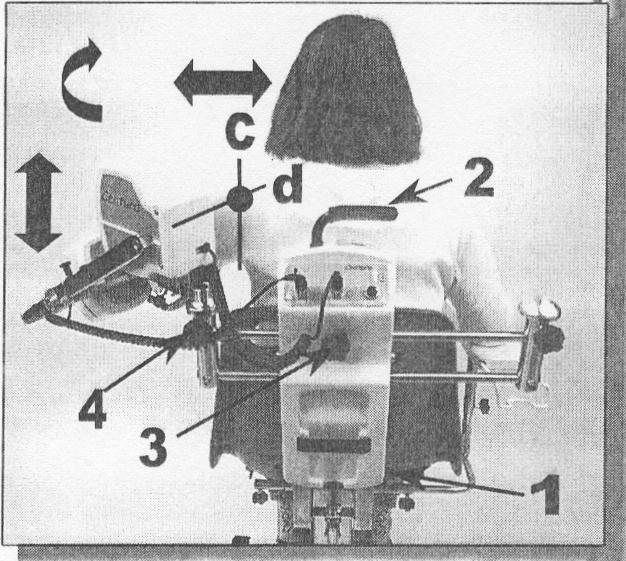

22 MECHANIKAI BEÁLLÍTÁSOK A pácienshez való igazítás Győződjön meg arról, hogy a szíjak tiszták-e. Állítsa be a sínt olyan helyzetbe, amely a páciens számára nem jár fájdalommal. Ültesse a pácienst az ülésbe úgy, hogy az számára kényelmes legyen, háta pedig a háttámlának támaszkodjon. Kérje meg, hogy támassza fel a karját. Tolja el a teljes tartószerkezetet a kar irányába, majd helyezze a páciens kezét a megfelelő helyre. Rögzítse a páciens karját a szíjakkal. a a 90 -os könyöksín és b az alkarsín hosszának beállítása A vállízület tengelyeinek beállítása c függőleges beállítás: lazítsa meg a két állítócsavart (1) a fogantyú (2) segítségével tolja el a teljes tartószerkezetet fölfelé lefelé szorítsa meg a két állítócsavart (1) d oldalirányú beállítás: lazítsa meg az állítócsavart (3) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (3) e az abduciós/addukciós sík beállítása lazítsa meg az állítócsavart (4) fordítsa el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (4) a karfa beállítása Bekapcsolás a kifelé rotáció állásának beigazítása: - nyomja meg a gombot és a manuális üzemmód segítségével állítsa be a kívánt pozíciót (lásd a 17. oldalt) az abdukció/addukció mozgatási tartományának kiválasztása: - nyomja meg a gombot és állítsa be a mozgatási tartomány paramétereit (lásd a 10. oldalt) - válasszon ki egy programot (lásd a 12. oldalt) 21. oldal

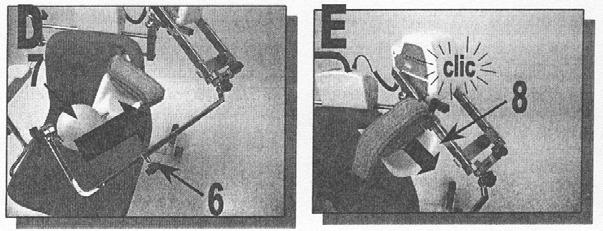

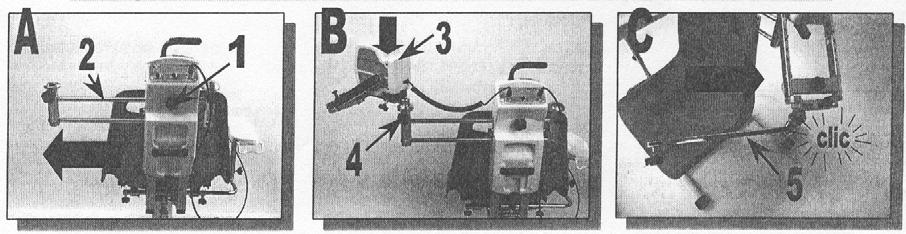

23 MECHANIKAI BEÁLLÍTÁSOK Az ABDUKCIÓ/ADDUKCIÓ mozgásfolyamat beállításai a KÖNYÖK FLEXIÓS/EXTENZIÓS POZICIÓJÁNAK beállításával A KINETEC Centura os abdukciós ívet ír le. Ennél a mozgássornál a könyök orvos által választott hajlásszöge állandó marad. A szükséges egységek kiválasztása ülés sín az abdukcióhoz a flexióhoz távirányító egység Az egységek összeillesztése Lazítsa meg az állítócsavart (1), majd tolja el az egységet (2) jobbra balra amennyire csak lehet. Csatlakoztassa a távirányító egységet. Helyezze el az abdukciós motort a megfelelő pozícióban (3). Húzza meg erősen az állítócsavart (4). Csatlakoztassa a motort. Helyezze az alkarsín tartóját a megfelelő állásba (5). Az alábbi színjelöléseknek egymással szemben kell elhelyezkedniük: kék: bal kar piros: jobb kar A jelölés bekattanás által jelzi a helyes pozíciót. Az alkarsínt (7) úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek, majd szorítsa meg az állítócsavart (6). Helyezze fel a felkarsínt (8). A jelölés bekattanás által jelzi a helyes pozíciót. A KINETEC Centura készen áll a bal váll mozgatására. 22. oldal

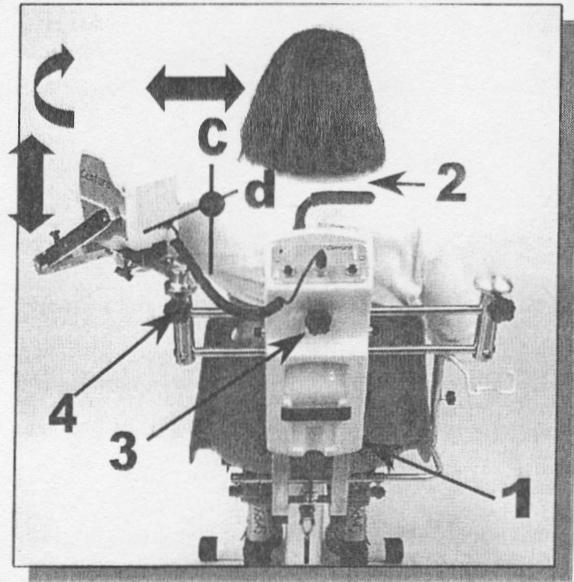

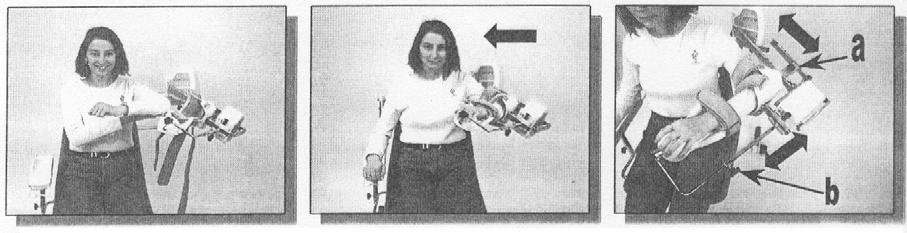

24 MECHANIKAI BEÁLLÍTÁSOK A pácienshez való igazítás Győződjön meg arról, hogy a szíjak tiszták-e. Állítsa be a sínt olyan helyzetbe, amely a páciens számára nem jár fájdalommal. Ültesse a pácienst az ülésbe úgy, hogy az számára kényelmes legyen, háta pedig a háttámlának támaszkodjon. Kérje meg, hogy támassza fel a karját. Tolja el a teljes tartószerkezetet a kar irányába, majd helyezze a páciens kezét a megfelelő helyre. Rögzítse a páciens karját a szíjakkal. a a felkarsín és b az alkarsín hosszának beállítása A vállízület tengelyeinek beállítása c függőleges beállítás: lazítsa meg a két állítócsavart (1) a fogantyú (2) segítségével tolja el a teljes tartószerkezetet fölfelé lefelé szorítsa meg a két állítócsavart (1) d oldalirányú beállítás: lazítsa meg az állítócsavart (3) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (3) e az abduciós/addukciós sík beállítása lazítsa meg az állítócsavart (4) fordítsa el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (4) a karfa beállítása Bekapcsolás a könyök hajlásszögének beállítása: - lazítsa meg az állítócsavart (6), majd állítsa be a kívánt hajlásszöget az abdukció/addukció mozgatási tartományának kiválasztása: - nyomja meg a gombot és állítsa be a mozgatási tartomány paramétereit (lásd a 10. oldalt) - válasszon ki egy programot (lásd a 12. oldalt) 23. oldal

25 MECHANIKAI BEÁLLÍTÁSOK A ROTÁCIÓS ABDUKCIÓ/ADDUKCIÓ összetett mozgásfolyamatának beállításai A KINETEC Centura os abdukciós ívet ír le maximum 120 -os rotációval. A szükséges egységek kiválasztása ülés sín a rotációval egybekötött abdukcióhoz távirányító egység Az egységek összeillesztése Lazítsa meg az állítócsavart (1), majd tolja el az egységet (2) jobbra balra amennyire csak lehet. Csatlakoztassa a távirányító egységet. Helyezze el az abdukciós motort a megfelelő pozícióban (3). Húzza meg erősen az állítócsavart (4). Csatlakoztassa a motort. Helyezze el a rotációs motort (5) a megfelelő pozícióban. Az alábbi színjelöléseknek egymással szemben kell elhelyezkedniük: kék: bal kar piros: jobb kar A jelölés bekattanás által jelzi a helyes pozíciót. Csatlakoztassa a motort. A 90 -os könyöksínt (6) ugyancsak úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. A jelölés bekattanás által jelzi a helyes pozíciót. Az alkarsínt (7) úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. Húzza meg erősen az állítócsavart (8). 24. oldal A KINETEC Centura készen áll a bal váll mozgatására.

26 MECHANIKAI BEÁLLÍTÁSOK A pácienshez való igazítás Győződjön meg arról, hogy a szíjak tiszták-e. Állítsa be a sínt olyan helyzetbe, amely a páciens számára nem jár fájdalommal. Ültesse a pácienst az ülésbe úgy, hogy az számára kényelmes legyen, háta pedig a háttámlának támaszkodjon. Kérje meg, hogy támassza fel a karját. Tolja el a teljes tartószerkezetet a kar irányába, majd helyezze a páciens kezét a megfelelő helyre. Rögzítse a páciens karját a szíjakkal. a a 90 -os könyöksín és b az alkarsín hosszának beállítása A vállízület tengelyeinek beállítása c függőleges beállítás: lazítsa meg a két állítócsavart (1) a fogantyú (2) segítségével tolja el a teljes tartószerkezetet fölfelé lefelé szorítsa meg a két állítócsavart (1) d oldalirányú beállítás: lazítsa meg az állítócsavart (3) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (3) e az abduciós/addukciós sík beállítása lazítsa meg az állítócsavart (4) fordítsa el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (4) a karfa beállítása Bekapcsolás a rotációval összekötött abdukció/addukció mozgásfolyamat kiválasztása: - nyomja meg a gombot és állítsa be a mozgatási tartomány paramétereit (lásd a 11. oldalt) - válasszon ki egy programot (lásd a 12. oldalt) 25. oldal

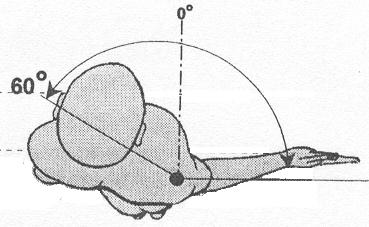

27 MECHANIKAI BEÁLLÍTÁSOK A KIFELÉ ROTÁCIÓ mozgásfolyamat beállításai A KINETEC Centura 60 -os befelé rotációs és 90 -os kifelé rotációs ívet ír le. Ennél a mozgássornál a kar abdukciós pozícióját az orvos határozza meg. A szükséges egységek kiválasztása ülés sín a rotációval egybekötött abdukcióhoz távirányító egység Az egységek összeillesztése Lazítsa meg az állítócsavart (1), majd tolja el az egységet (2) jobbra balra amennyire csak lehet. Csatlakoztassa a távirányító egységet. Helyezze el az abdukciós motort a megfelelő pozícióban (3). Húzza meg erősen az állítócsavart (4). Csatlakoztassa a motort. Helyezze el a rotációs motort (5) a megfelelő pozícióban. Az alábbi színjelöléseknek egymással szemben kell elhelyezkedniük: kék: bal kar piros: jobb kar A jelölés bekattanás által jelzi a helyes pozíciót. Csatlakoztassa a motort. A 90 -os könyöksínt (6) ugyancsak úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. A jelölés bekattanás által jelzi a helyes pozíciót. Az alkarsínt (7) úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek. Húzza meg erősen az állítócsavart (8). A KINETEC Centura készen áll a bal váll mozgatására. 26. oldal

28 MECHANIKAI BEÁLLÍTÁSOK A pácienshez való igazítás Győződjön meg arról, hogy a szíjak tiszták-e. Állítsa be a sínt olyan helyzetbe, amely a páciens számára nem jár fájdalommal. Ültesse a pácienst az ülésbe úgy, hogy az számára kényelmes legyen, háta pedig a háttámlának támaszkodjon. Kérje meg, hogy támassza fel a karját. Tolja el a teljes tartószerkezetet a kar irányába, majd helyezze a páciens kezét a megfelelő helyre. Rögzítse a páciens karját a szíjakkal. a a 90 -os könyöksín és b az alkarsín hosszának beállítása A vállízület tengelyeinek beállítása c függőleges beállítás: lazítsa meg a két állítócsavart (1) a fogantyú (2) segítségével tolja el a teljes tartószerkezetet fölfelé lefelé szorítsa meg a két állítócsavart (1) d oldalirányú beállítás: lazítsa meg az állítócsavart (3) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (3) e az abduciós/addukciós sík beállítása lazítsa meg az állítócsavart (4) fordítsa el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (4) a karfa beállítása Bekapcsolás Az abdukció pozíciójának beállítása - nyomja meg a gombot és a MANUÁLIS ÜZEMMÓD segítségével állítsa be az abdukciót (lásd a 17. oldalt) A rotáció mozgásfolyamatának kiválasztása: - nyomja meg a gombot és állítsa be a mozgási paramétereket (lásd a 11. oldalt) - válasszon ki egy programot (lásd a 12. oldalt) 27. oldal

29 MECHANIKAI BEÁLLÍTÁSOK A FLEXIÓ/EXTENZIÓ mozgásfolyamat beállításai A KINETEC Centura os flexiós ívet ír le. Ennél a mozgássornál a könyök orvos által választott hajlásszöge állandó marad. A szükséges egységek kiválasztása ülés sín az abdukcióhoz a flexióhoz távirányító egység Az egységek összeillesztése Lazítsa meg az állítócsavart (1), majd tolja el az egységet (2) jobbra balra amennyire csak lehet. Csatlakoztassa a távirányító egységet. Helyezze el az abdukciós motort a megfelelő pozícióban (3). Húzza meg erősen az állítócsavart (4). Csatlakoztassa a motort. Helyezze el az alkarsín tartóját a megfelelő pozícióban (5). Az alábbi színjelöléseknek egymással szemben kell elhelyezkedniük: kék: bal kar piros: jobb kar A jelölés bekattanás által jelzi a helyes pozíciót. Az alkarsínt (6) ugyancsak úgy állítsa be, hogy a színjelölések egymással szembe kerüljenek, majd szorítsa meg az állítócsavart (7). Helyezze fel a felkarsínt (8). A jelölés bekattanás által jelzi a helyes pozíciót. A KINETEC Centura készen áll a bal váll mozgatására. 28. oldal

30 MECHANIKAI BEÁLLÍTÁSOK A pácienshez való igazítás Győződjön meg arról, hogy a szíjak tiszták-e. Állítsa be a sínt olyan helyzetbe, amely a páciens számára nem jár fájdalommal. Ültesse a pácienst az ülésbe úgy, hogy az számára kényelmes legyen, háta pedig a háttámlának támaszkodjon. Kérje meg, hogy támassza fel a karját. Tolja el a teljes tartószerkezetet a kar irányába, majd helyezze a páciens kezét a megfelelő helyre. Rögzítse a páciens karját a szíjakkal. a a felkarsín és b az alkarsín hosszának beállítása A vállízület tengelyeinek beállítása c függőleges beállítás: lazítsa meg a két állítócsavart (1) a fogantyú (2) segítségével tolja el a teljes tartószerkezetet fölfelé lefelé szorítsa meg a két állítócsavart (1) d oldalirányú beállítás: lazítsa meg az állítócsavart (3) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (3) e a váll mélységének beállítása: lazítsa meg az állítócsavart (4) tolja el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (4) f az abduciós/addukciós sík beállítása lazítsa meg az állítócsavart (5) fordítsa el a kar teljes tartószerkezetét szorítsa meg az állítócsavart (5) a karfa beállítása Bekapcsolás a flexió/extenzió mozgásfolyamatának beállítása: - nyomja meg a gombot és állítsa be a mozgatási tartomány paramétereit (lásd a 10. oldalt) - válasszon ki egy programot (lásd a 12. oldalt) 29. oldal

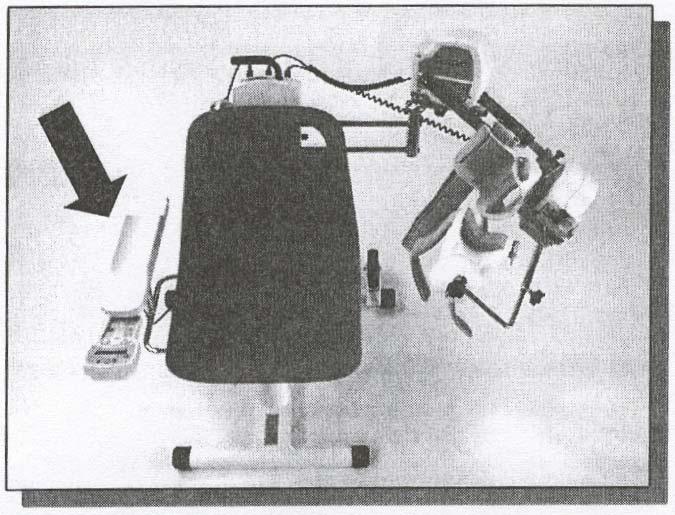

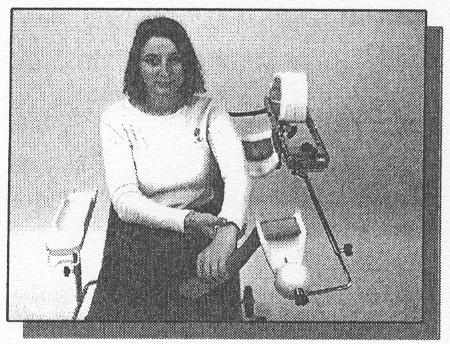

31 TARTOZÉKOK Karfa 30. oldal
