Vízkezelő üzemek és kapcsolódó iparágak számára kínált emelőberendezések

Átírás

1 Vízkezelő üzemek és kapcsolódó iparágak számára kínált emelőberendezések

2 Környezetünk Talajvizeink és felületi vizeink nagy része csupán kezelés után válik alkalmassá a napi igények kielégítésére. Ahhoz, hogy a víz rendelkezésre álljon, meg kell oldani az összegyűjtését, feldolgozását, a fogyasztókhoz történő szállítását, valamint a szennyvíz összegyűjtését és kezelését, ezekhez pedig speciális eljárásokra van szükség. Vízügyi hatóságok Az üzemekben, szivattyúállomásokon és szennyvízkezelő üzemekben zajló folyamatok emelőés anyagmozgató berendezéseket igényelnek. Tudjuk, hogy minden iparág folyamatosan arra törekszik, hogy hálózatának kezelése során megtalálja az ökológiai és gazdasági tényezők egyensúlyát. Az általunk kínált emelő- és anyagmozgató berendezések széles skálája lehetővé teszi, hogy Önök kiválasszák a munkák biztonságos elvégzéséhez leginkább alkalmas eszközöket. Kapcsolódó iparágak A kapcsolódó ágazatok, például a vegyipar, papíripar, gyógyszeripar, mezőgazdaság, állattenyésztés vízfelhasználása ugyanilyen jelentős, és hasonló emelő- és anyagmozgató berendezéseket igényelnek. A speciális követelményekkel rendelkező vízi utakhoz, csatornákhoz, öntözőrendszerekhez és gátakhoz is kínálunk berendezéseket. Megoldások Vállalatunk minden vízügyi és vízfelhasználással kapcsolatos iparág számára tud a speciális igényekre tervezett emelő- és anyagmozgató berendezéseket biztosítani. Kik vagyunk? A Columbus McKinnon piacvezető gyártó az emelő- és anyagmozgató berendezések terén. Nemzetközileg elismert márkákat gyártunk, és átfogó megoldásokat és minden igényt kielégítő, kulcsrakész emelőrendszereket, darukat, bakdarukat, egysínű függőpályákat, kézi és elektromos emelőket kínálunk a vízügyi ipar számára. YALE, PFAFF és CM márkáink teljes körű anyagmozgatási megoldásokat kínálnak az ipar minden szereplője számára. 2

3 TARTALOMJEGYZÉK Oldalszám Kézi emelőszerkezetek és haladóművek Elektromos láncos emelőszerkezetek Hordozható bakállványok Hordozható csónakdaruk Univerzális oszlopos forgódaruk Biztonsági eszközök magasban végzett munkához Emelőláncok Textil emelőkötelek Darumérlegek Drótköteles elektromos csörlők Drótköteles kézi csörlők Zsilipkapu-emelők Fogasléces emelők

4 Yalelift 360 kézi láncos emelő Teherbírás: kg Innovatív kialakításának köszönhetően a Yalelift 360 sokféle alkalmazást tesz lehetővé. A forradalmian új kézilánc széleskörű felhasználási lehetőségeket kínál, és garantálja a kezelő biztonságát. Az újítás kulcsa a 360 -ban elforduló kézilánc-vezető, mely gyakorlatilag bármilyen helyzetű használatot lehetővé tesz, akár rendkívül szűk helyeken is. A Yalelift 360-at a teher mellől is lehet működtetni, de ugyanígy lehetőség van bármilyen más pozícióból történő használatra, és akár vízszintes húzásra is. A függesztő és a teherhorog közötti láncnak mindig egyenesnek kell lennie, hogy a maximális terhelhetőség érvényesüljön. A nagyobb rugalmasság nagyobb biztonságot nyújt: a kezelőknek már nem kell a közvetlen veszélyzónában tartózkodniuk munkavégzéskor, így csökken a sérülésveszély. A 360 -os forgó kézilánc vezető segítségével az emelő minden irányból működtethető, így a kezelő kikerül a közvetlen veszélyzónából. A Yalelift 360 még azt is lehetővé teszi, hogy a kezelő közvetlenül a teher fölött tartózkodjon. Az alkalmazás előnye, hogy hosszú emelési távolságot tesz lehetővé viszonylag rövid kézilánc használatával. Kiváló korrózióállóságának köszönhetően még a korrozív környezetek (tejgazdaságok, vágóhidak, papírgyárak, vegytisztító üzemek, vízkezelő üzemek, stb.) sem jelentenek problémát. Az emelőeszközöket, beleértve a teherhorgokat, a Delta Protekt KL 100 eljárással tettük teljesen korrózióállóvá. Opcióként rendelhető: Állítható túlterhelésgátló Rozsdamentes acél teher- és kézilánc Láncgyűjtő Robbanásbiztos (ATEX) kivitel Robbanásbiztos kivitel (rendelésre) II 2 GD c IIB T4 T 100 C Műszaki paraméterek Típus Teherbírás Láncágak Szüks. erő Önsúly A B C D E F G H I K L M N száma névleges teherbírásnál (3m) kg dan kg mm mm mm mm mm mm mm mm mm mm mm mm mm YL YL YL YL YL

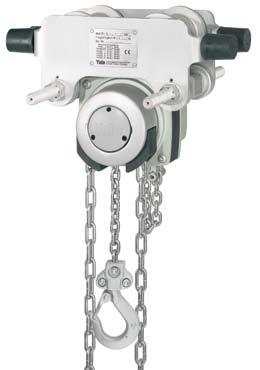

5 Yalelift YLITP/YLITG kézi láncos emelő szabadonfutó vagy fogaskerék-hajtású haladóművel Teherbírás: kg A Yalelift 360-as és az alacsony beépítési magasságú kézi haladómű egybeépítése még nagyobb rugalmasságot biztosít. Főbb jellemzők: 3000 kg teherbírásig minden egység egy láncággal rendelkezik, ezért a minimális beépítési magasság (A méret) még tovább csökkent. Kiválóan alkalmas alacsony mennyezetű és korlátozott beépítési magasságú helyeken történő használatra. Az egyszerű beállítórendszernek köszönhetően a haladóművet gyorsan és könnyen össze lehet szerelni. A haladóművekhez 5000 kg teherbírásig kétféle gerendatartomány rendelhető. Az A kivitel 180 mm-es peremszélességig terjed és az igények kb. 80%-át lefedi. A B kivitelre (300 mm-es gerendaszélességig) történő átalakítás könnyen végrehajtható. A haladómű kerekeit 14%-os maximális gerendaprofil-lejtésre tervezték (DIN rész), az előkenéses, zárt golyóscsapágyak kiváló gördülést biztosítanak. Az alapkivitelhez leesésgátló és billenésgátló eszközök is tartoznak. Opcióként rendelhető: Robbanásbiztos kivitel (rendelésre) Állítható túlterhelésgátló II 2 GD c IIB T4 T 100 C Rozsdamentes acél teher- és kézilánc Láncgyűjtő Gumiütközők (a fényképen láthatók) Robbanásbiztos (ATEX) kivitel Gerendalezáró eszköz a terhelés nélküli haladómű fix pozícióban történő rögzítésére. YLITP YLITG Műszaki paraméterek Típus Teherbírás Gerendaszé- Gerendaív Önsúly A A1 B C D F H1 I L L1 L2 M O P T T kg/ lesség sugara (3m) Láncágak / típus (minimum) ITP száma mm m kg mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm YLITP0,5T 500/ (A) 0, ,5 71, M YLITP0,5T 500/ (B) 0, ,5 71, M YLITP1T 1000/ (A) 0, , M YLITP1T 1000/ (B) 0, , M YLITP2T 2000/ (A) 1, , ,5 95, M YLITP2T 2000/ (B) 1, , ,5 95, M YLITG0,5T 500/ (A) 0, ,5 76, M YLITG0,5T 500/ (B) 0, ,5 76, M YLITG1T 1000/ (A) 0, , M YLITG1T 1000/ (B) 0, , M YLITG2T 2000/ (A) 1, , , M YLITG2T 2000/ (B) 1, , , M YLITG3T 3000/ (A) 1, , M YLITG3T 3000/ (B) 1, , M YLITG5T 5000/ (A) 1, , ,5 30,5 148, M YLITG5T 5000/ (B) 1, , ,5 32,5 148, M

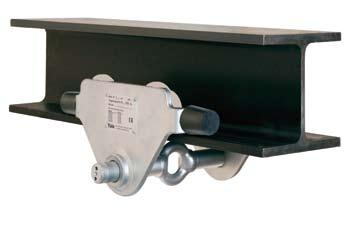

6 Szabadonfutó haladómű HTP Teherbírás: kg Fogaskerekes haladómű - HTG Teherbírás: kg A haladóművek lehetővé teszik nagyméretű terhek pontos pozícionálását és könnyű oldalirányú mozgatását, mind kézi, mind motoros emelő berendezésekkel. Főbb jellemzők: Kiváló gördülési tulajdonságait a géppel megmunkált, előkenéses, zárt golyóscsapágyakra szerelt acélkerekeknek köszönheti. Számos különféle gerendaszélességhez és profilhoz (pl. INP, IPE és IPB) illik. A beállításokat a kengyeles teherrúd elforgatásával lehet végrehajtani. A kengyeles teherrúd szolgál az emelőszerkezet középső helyzetének beállítására is a kengyelben, ami megakadályozza a jobb vagy bal oldalra történő eltolódást. A haladómű kerekeit 14%-os maximális gerendaprofil-lejtésre tervezték (DIN rész). A haladóművek megfelelnek a munkahelyi zajterheléssel és gépezetekkel kapcsolatos irányelveknek. A terhelés nélküli haladóművet gerendalezáró eszköz rögzíti fix pozícióban. Robbanásbiztos kivitelben is Opcióként rendelhető: rendelkezésre áll Biztosítóanyák Rozsdamentes acél kéziláncok Ütközők Robbanásbiztos (ATEX) kivitel Műszaki paraméterek - HTP Típus Teherbírás Kivitel Gerenda- Gerenda- Zárt Ív Szüks. erő Önsúly perem- perem- magasság sugara névleges szélesség vastagság (minimum) teherbírásnál kg mm mm mm m dan kg HTP A ,9-8,0 HTP B ,9-10,6 HTP A ,5 0,9-9,0 HTP B ,5 0,9-12,0 HTP A ,5 1,15-16,0 HTP B ,5 1,15-19,3 Műszaki paraméterek - HTG Típus Teherbírás Kivitel Gerenda- Gerenda- Zárt Ív Szüks. erő Önsúly perem- perem- magasság sugara névleges szélesség vastagság (minimum) teherbírásnál kg mm mm mm m dan kg HTG A ,9 3 9,7 HTG B ,9 3 12,6 HTG A ,5 0,9 6 11,2 HTG B ,5 0,9 6 14,1 HTG A ,5 1, ,0 HTG B ,5 1, ,3 6

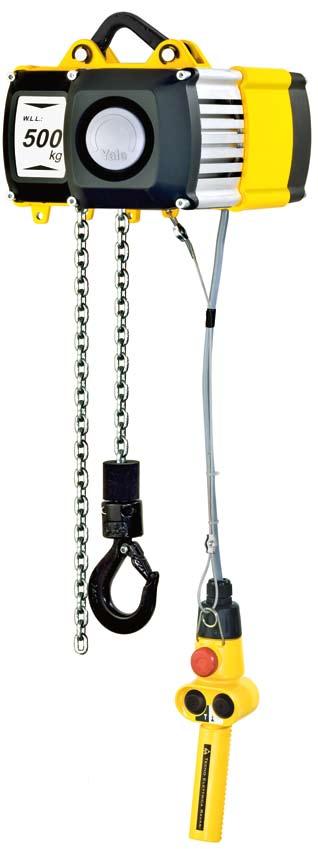

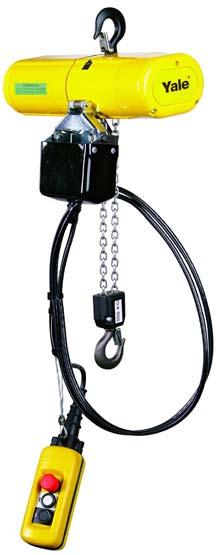

7 CPS elektromos láncos emelő Teherbírás: kg A CPS elektromos emelő kis mérete és súlya ellenére akár 250 kg-os terhek emelésére is alkalmas. A nagy igénybevételre tervezett, M4-es minősítésű emelő óránként 240 motorindításra is képes. Könnyű üzembe helyezése és karbantartása miatt kiválóan használható oszlopos forgódaruhoz és könnyű darurendszerekhez. Az összes Yale termékhez hasonlóan, a CPS elektromos láncos emelőt is a legszigorúbb szabványok szerint készítették. A CPS egyedülálló minőséget és megbízhatóságot képvisel. Jótállásunknak és szerviztevékenységünknek köszönhetően Ön is bizalommal ajánlhatja ezt a kiváló terméket. Főbb jellemzők: Könnyű üzembe helyezés és karbantartás. Alapkivitel: IP54-es védettség. Működtető feszültség: 48 V. Beépített túlterhelésgátló. 10-hornyos ferdén elhelyezett kerekek biztosítják a lánc egyenletes működtetését, állandó sebességét és csökkentett kopását. Ütésálló láncgyűjtő rendelhető. Utánkenést nem igénylő, nem oxidáló zsírral megkent csoportfogaskerék. Az ötvözetből készült, hosszú élettartamú teherlánc finom működést biztosít. Magas hő ellen védett emelőmotor. Fékenergia-visszanyerés. Rendelhető esővédő Ötvözött alumíniumöntvényből készült, masszív emelőváz. 5:1 biztonsági faktor. Kereskedelmi alkalmazásokhoz való, kis méretű, kompakt kivitel. A fix, biztosító füllel ellátott függesztő horog megakadályozza a hálózati csatlakozózsinór összegubancolódását. Az edzett, kovácsolt acélból készült, biztosító füles teherhorog 360º-ban képes elfordulni. A teljesen zárt, nem szellőztetett emelőváz védi a motort környezeti szennyeződésektől. Tényleges függőleges emelés. Az emelő precíziós csapágyakat tartalmaz. Láncgyűjtők Típus Max. emelési magasság (m) 125 kg-os 250 kg-os egység egység CC CC CC CC CC Műszaki adatok Típus Teherbírás Tápforrás Emelési Munka- Lánc- Önsúly kg / sebesség ciklus méretek 3 m-es szabvány Láncágak emelésnél száma m/perc % mm kg CPS 110/ /1 110V 1Ph 50hz x ,5 CPS 230/ /1 230V 1Ph 50hz x ,5 CPS 400/ /1 400V 3Ph 50hz x ,5 CPS 400/ /1 400V 3Ph 50hz x ,5 CPS 110/ /2 110V 1Ph 50hz x CPS 230/ /2 230V 1Ph 50hz x CPS 400/ /2 400V 3Ph 50hz x CPS 400/ /2 400V 3Ph 50hz x Méretek Teherbírás 125 kg 250 kg A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm I, mm J, mm X, mm Y, mm Z, mm

8 CPV/CPVF elektromos láncos emelő függesztőkengyellel vagy egybeépített haladóművel Teherbírás: kg Az új, CPV/CPVF típusú Yale elektromos láncos emelő kiválóan egyesíti magában a modern formát és a műszaki újításokat. Masszív kialakításának köszönhetően számos ipari alkalmazáshoz használható. A felső és alsó végálláskapcsolók jelentősen megnövelik a csúszótengely-kapcsoló, motor és hajtómű élettartamát. Főbb jellemzők: A tehertartó lánckereket és a láncvezetőt a teljes egység szétszerelése nélkül meg lehet vizsgálni és ki lehet szerelni. FEM 1 Am H3 (HMI) előírások szerint tervezték. A fővezeték-védőkapcsoló növeli a biztonsági szintet. 50%-os bekapcsolási idő egysebességes használatnál. Az elektromágneses rugós nyomófék még áramkimaradás esetén is megfelelően tartja a terhet. A kívülről állítható csúszótengely-kapcsoló állandó kapcsolatot biztosít a teher és a fék között. A H3-as osztályba tartozó motor IP 55-ös védelmi szinttel rendelkezik por és vízsugár bejutása ellen. Alapesetben 400 V / 3 fázisú / 50 Hz-es kivitelben készül. A kisfeszültségű, 42 V-os vezérlés növeli a biztonságot. A zárt, függő kezelőegység IP 65-ös védettségű. A függesztőfül (alapkivitel) csökkentett beépítési magasságot és könnyű beépítést tesz lehetővé. Olajfürdős hajtóműve betétben edzett, spirális, forgácsolt fogas kereket tartalmaz, mely egyenletes, csendes működést és hosszú élettartamot garantál. Teljesen kompatibilis a VTE/S sorozatú haladóművekkel. Üzemeltetési hőmérséklet: -10ºC - +40ºC Opcióként rendelhető: Függesztőhorog Kézi és elektromos haladóművek C-sínes áramellátó rendszer Rozsdamentes acél teherlánc Rádiós távirányítás Egyéb üzemfeszültség Termikus túlterhelésvédő Kívülről állítható csúszótengelykapcsoló Integrált végálláskapcsoló, és könnyen kiszerelhető tehertartó lánckerék és láncvezető Zárt, függő kezelőegység és rádiós távirányítós kezelőegység IP65-ös védettséggel A biztonságot növelő kisfeszültségű, 42 V-os vezérlés 8

9 Rendelhető esővédők Motoros haladóművel felszerelt CPV Függesztő horgos kivitel, láncgyűjtővel szerelve Műszaki paraméterek CPV/CPVF típus Típus Teherbírás Lánc- Besorolás Emelési Emelési Emelő- Motor Függesztő Szabadonfutó Elektromos kg / méretek sebesség**** sebesség motor névleges kengyeles haladóműves** haladóműves** Láncágak d x p fő emelés finom emelés teljesítménye kivitel súlya* típus súlya* típus súlya* száma mm FEM/ISO m/perc m/perc kw ED % kg kg kg CPV /1 4 x Am/M4 8-0, CPVF /1 4 x Am/M ,37/0,09 33/ CPV /2 4 x Am/M4 4-0, CPVF /2 4 x Am/M ,37/0,09 33/ CPV /1 5 x Am/M4 8-0, CPVF /1 5 x Am/M ,75/0,18 33/ CPV /2 5 x Am/M4 4-0, CPVF /2 5 x Am/M ,75/0,18 33/ CPV /1 7.1 x Am/M4 8-1, CPVF /1 7.1 x Am/M ,5/0,37 33/ CPV /2 7.1 x Am/M4 4-1, CPVF /2 7.1 x Am/M ,5/0,37 33/ *Súly szabványos (3 m) emelésnél. Egyéb emelési magasság is rendelhető. **A és B kivitelű haladóművekhez: fogaskerekes haladómű (VTG) további súlya: 2,5 kg *** Elektromos haladómű (VTE), két sebességes változat + 2,0 kg **** Emelési sebesség, CPV V, 1 fázis, 50 Hz = 4 m/perc. Emelési sebesség, CPV V, 1 fázis, 50 Hz = 2 m/perc Műszaki paraméterek - haladóművek Kompatibilitás Teherbírás Méret Gerendaperem Gerendaperem Gerenda Elektromos Elektromos szélesség vastagság élsugara haladómű haladási haladómű b t max. min sebessége, m/perc motorja kg mm mm m 50 Hz-en kw 50 Hz-en CPV 2-8-tól CPVF 10-4-ig 1000 A ,9 18 vagy 18/ or 0.18/0.06 CPV 2-8-tól CPVF 10-4-ig 1000 B ,9 18 vagy 18/ or 0.18/0.06 CPV 10-8-tól CPVF 20-4-ig 2000 A ,15 18 vagy 18/ or 0.18/0.06 CPV tól CPVF 20-4-ig 2000 B ,15 18 vagy 18/ or 0.18/0.06 9

10 Méretek CPV/CPVF típus Típus CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8 CPV/CPVF 10-4 CPV/CPVF 10-8 CPV/CPVF 20-4 A, mm A1, mm A2 (Méret I), mm A2 (Méret II), mm A2 (Méret III), mm A2 (Méret IV), mm B, mm B1, mm C, mm C1, mm C2, mm D, mm D1, mm E, mm G, mm G1 (Méret I), mm G1 (Méret II), mm G1 (Méret III), mm G1 (Méret IV), mm H, mm H2, mm K (CPV), mm K (CPVF), mm M (Méret I), mm M (Méret II), mm M (Méret III), mm M (Méret IV), mm N*, mm *230 V, 1 fázis, 50 Hz: +35 mm CPV/CPVF típus függesztő kengyellel, kg, egy láncág CPV/CPVF típus függesztő kengyellel, kg, két láncág CPV/CPVF típus függesztőhoroggal, kg 10

11 Méretek CPV/CPVF típus Típus CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8 CPV/CPVF 10-4 CPV/CPVF 10-8 CPV/CPVF 20-4 A, mm A4 (Méret I), mm A4 (Méret II), mm A4 (Méret III), mm A4 (Méret IV), mm A5, mm b, mm A = / A = / A = / A = / A = / A = / B = B = B = B = B = B = H1, mm H3, mm H4 (VTG), mm H4 (VTE), mm I (Szabadonfutó haladómű), mm I (Fogaskerekes haladómű), mm L (VTP/VTG), mm L1, mm L2 (CPV), mm L2 (CPVF), mm L3, mm L4, mm O, mm P, mm P1, mm S, mm b + 50 b + 50 b + 50 b + 50 b + 54 b + 54 T, mm t max., mm CPV/CPVF típus egybeépített kézi szabadonfutó vagy fogaskerekes haladóművel CPV/CPVF típus egybeépített elektromos haladóművel 11

12 CM Lodestar elektromos láncos emelő Teherbírás: kg A masszív és tartós Lodestar elektromos láncos emelő még a legnagyobb kihívást jelentő alkalmazásokban is megállja a helyét. Ha nagy teljesítményre és nagy emelési magasságra van szükség, nem létezik ennél megfelelőbb eszköz. A Lodestar számos esetben és ágazatban bizonyította már rátermettségét a teheremelés terén. Rendelkezésre álló üzemfeszültségek: 110 V 1 fázis 50 Hz, 230 V 1 fázis 50 Hz és 400 V 3 fázis 50 Hz. Főbb jellemzők: A könnyű alumíniumöntvény burkolatok magukba foglalják a mechanikus és elektromos alkatrészeket, ezzel biztosítva azok védelmét és a hatékony hőteljesítményt. Az egység kialakítása könnyű hozzáférést tesz lehetővé üzembe helyezés és szervizelés esetén. Állítható alsó és felső végálláskapcsoló. Alapkivitelben 48 V-os, IP65-ös védettségű függő kezelőegység. IP54-es védelem. Alapkivitelben termikus túlterhelésvédelem. FEM minősítés: 2m (50%-os bekapcsolási idő, óránként 30 perces folyamatos használat). Motor minősítése: H4 (HMI) Összezárt állapotban előnyös magassági méretek. Az utánkenést nem igénylő hajtómű hozzájárul a kivételes szervizelési és karbantartási jellemzőkhöz. Egyfázisú emelőszerkezet fogantyúkkal és 1 méteres tápkábel CEE dugasszal. Háromfázisú, egysebességes, kétfeszültségű emelőmotorok. Teherhorog axiális csapággyal. Nagy emelési magasságokhoz ideális. Opcióként rendelhető: Szabadonfutó, fogaskerekes vagy motoros haladóművek (2000 kg-ig). C-sínes áramellátó rendszer. Rozsdamentes acél teherlánc (C és F típus). Rádiós távirányítás. Láncgyűjtők. 12 Heavy duty...and more!

13 Rendelhető esővédők Műszaki paraméterek Lodestar CM Típus Működtető Teherbírás Emelési Lánc- Emelő- Függesztő- Szabadon futó Fogas-kerekes Elektromos haladóműves feszültség kg / sebesség méretek motor horgos haladóműves haladóműves típus súlya* láncágak d x p kivitel súlya * típus súlya* típus súlya* 1 seb. 2 seb. száma m/perc mm kw kg kg kg kg kg C 110V 1Ph 50Hz 250/1 8 6,3 x , C 110V 1Ph 50Hz 250/1 8 6,3 x , F 110V 1Ph 50Hz 500/1 4 6,3 x , F 110V 1Ph 50Hz 500/1 4 6,3 x , J 110V 1Ph 50Hz 500/1 8 7,9 x 21,7 0, J 230V 1Ph 50Hz 500/1 8 7,9 x 21,7 0, L 110V 1Ph 50Hz 1000/1 4 7,9 x 21,7 0, L 230V 1Ph 50Hz 1000/1 4 7,9 x 21,7 0, LL 400V 3Ph 50Hz 1000/1 8 7,9 x 21,7 0, LL2 400V 3Ph 50Hz 1000/1 8/2,5 7,9 x 21,7 0, R 110V 1Ph 50Hz 2000/2 2 7,9 x 21,7 0, R 230V 1Ph 50Hz 2000/2 2 7,9 x 21,7 0, RR 400V 3Ph 50Hz 2000/2 4 7,9 x 21,7 0, RR2 400V 3Ph 50Hz 2000/2 4/1,3 7,9 x 21,7 0, RT 110V 1Ph 50Hz 3000/3 1,33 7,9 x 21,7 0, RT 230V 1Ph 50Hz 3000/3 1,33 7,9 x 21,7 0, * Súly szabványos (3 m) emelésnél. Egyéb emelési magasság is rendelhető. Műszaki paraméterek - haladóművek Kompatibilitás Teherbírás Gerendaperem- Gerenda élsugara Elektromos haladómű Elektromos haladómű szélesség minimum haladási sebessége motorja kg mm m m/perc 50 Hz-en kw 50 Hz-en Típus C, F, J, L ,9 18 vagy 18/4.5 0,37 or 0,3/0,09 Típus C, F, J, L ,9 18 vagy 18/4.5 0,37 or 0,3/0,09 Típus R, RR, RR ,15 18 vagy 18/4.5 0,37 or 0,3/0,09 Típus R, RR, RR ,15 18 vagy 18/4.5 0,37 or 0,3/0,09 13

14 Méretek CM Lodestar függesztőhoroggal Típus CM Lodestar CM Lodestar CM Lodestar C, F J, L, LL, LL2 R, RR, RR2 250 / / A, mm B, mm C, mm D, mm E, mm H, mm I, mm J, mm M, mm P, mm R, mm AP, mm Méretek - CM Lodestar szabadonfutó vagy fogaskerekes haladóművel Típus CM Lodestar CM Lodestar CM Lodestar C, F J, L, LL, LL2 R, RR, RR2 250 / / A4 (3m), mm A5, mm D, mm F, mm H1, mm H3, mm H4, mm I, mm L, mm L1, mm L2, mm L3, mm L4, mm O, mm P, mm P1, mm S, mm b+50 b+54 b+54 T, mm Méretek- CM Lodestar elektromos haladóművel Típus CM Lodestar CM Lodestar CM Lodestar C, F J, L, LL, LL2 R, RR, RR2 250 / / A4 (3m), mm A5, mm D, mm F, mm H1, mm H3, mm H4, mm I, mm L, mm L (2 seb.), mm L1, mm L2, mm L2 (2 seb.), mm L3, mm L4, mm O, mm P, mm P1, mm S, mm b+50 b+54 b+54 T, mm

15 Védőhuzatok elektromos láncos emelőkre Az esővédőket kifejezetten az adott elektromos emelőre tervezték. A vízálló poliészterből készült esővédők szabadtéri használat esetén védik az egységet az esőtől és nedvességtől, és így lehetővé teszik az emelő üzemeltetését. Az üzemkész emelőre is fel lehet helyezni. Esővédők rendelkezésre állnak a következő típusokhoz: CPS Lodestar CPV/CPVF 15

16 Hordozható bakállvány 5000 kg maximális teherbírású, egyedi hordozható bakállvány-rendszer, melynek kézi összeszerelését mindössze 4 csavarral végre lehet hajtani. Az innovatív, könnyű, hordozható, biztonságos és nagyon erős hordozható bakállvány-rendszer a legmegfelelőbb választás olyan vállalatok, szervezetek számára, akik biztonságos, mozgatható, gyorsan megtérülő emelőeszközt keresnek. WLL kg Főbb tulajdonságok és előnyök: Könnyű és hordozható. A helyszínen egyszerűen összeszerelhető: - 4 csavarral összeállítható perc alatt összeszerelhető, egyszerű, ollószerű kialakítás ban elforduló, lezárható, önbeálló kerekek a könnyű pozícionáláshoz. - terepen használható kerekek és egyenetlen talajhoz való opciók is rendelkezésre állnak. - egyszerű, kézi magasság- és nyílásállítás. - nagyon biztonságos, rögzített haladómű. - szállításhoz és tároláshoz összezárható A csavarozott szerkezet, az oldalsó gerenda- és lábmerevítés minden helyzetben kiváló stabilitást biztosít. Korrózióálló, eloxált felület könnyen tisztítható és alkalmas tiszta helyiségben történő alkalmazásra is. Az UKAS akkreditált laboratóriumában végzett típusvizsgálat alapján teljesen biztonságosnak minősítve. Megfelel a CE&EN795 szabvány B-osztály besorolásának. A profilok, fogantyúk ergonomikus kialakítása növeli a biztonságot. Rugalmas konfigurációk: 500 kg-tól 5000 kg-ig terjedő teherbírás. Alapkivitelben több méret (alacsony, közepes, átmeneti, magas) áll rendelkezésre. Egyedi méretek is rendelhetők cserélhető alkatrészekkel (a maximális teherbírás figyelembe vételével). Rendelésre készített megoldások speciális igényekhez. 16

17 Könnyű szállíthatóság és összeszerelhetőség megalkuvás nélkül, az erő és biztonság tekintetében (5000 kg terhelhetőségig). Egyedi konfigurációk is rendelkezésre állnak a teljes sorozatban. A A hordozható bakállvány-rendszerek általános részei: 2 A-keret (vagy egyedi alternatívák). Haladómű teljesen zárt. Gerenda max. hosszúság: 9000 mm (a teherbírástól függően) Szabvány gerendahosszak: E Állítható oszlop Fogó lemez Oldallemez Csavarok, anyacsavarok, alátétek B Merevítőrúd C Haladómű 2500mm. 3000mm. 3920mm. 4570mm. 5500mm. 6000mm. 8400mm (D szakasz max.) 9000mm. (C méret = tiszta pálya hossz = A-920 mm) Lábmerevítő Láb Támasztórúd Rögzíthető kerekek G Megjegyzés gerendamagasság beállítása A bakállvány gerendamagasságának állításához oldják ki az oszlopokon lévő 2 csavart, majd növeljék a magasságot 200 vagy 150 mm-es szakaszokban. D F H Nagyobb bakállványoknál ezt a műveletet fogazott kerék vagy racsni segíti, a kisebb kereteknél ez kézzel is megoldható. Műszaki paraméterek / méretek (S) = Alacsony (M) = Közepes (I) = Átmeneti (T) = Magas Teherbírás Keret Max. Magasság- Min. Max. magas- Max. magas- Min. magas- Szélesség A-váz Kerék WLL mérete magasság állítási magasság ság a gerenda ság a görgő ság a görgő mérete az emelőfülig, szakaszok, az emelőfülig tetejéig, tetejéig tetejéig D max. E D min F max. H max. H min. G kg mm mm mm mm mm mm mm kg mm 500 S x x 150 M x x 150 I x x 200 T x x S x x 150 M x x 150 I x x 200 T x x S x x 150 M x x 150 I x x 200 T x x S x x 200 M x x 200 I x x 200 T x x I x ** 125 x 200 T x ** 125 x 200 Mindegyik teherbírási minősítés rendelkezésre áll az összes szabvány keretméretre. Egyedi nyílás, magasság és teherbírás rendelésre. Minden méret a szabvány alap haladóműre vonatkozik (más opciók is rendelkezésre állnak). A PG5000 gerendamélysége (250 mm), haladómű-mélysége (570 mm) és haladómű gerenda feletti magassága (125 mm) nagyobb a szabvány gerendamélységnél (152 mm), haladómű-mélységnél (385 mm) és haladómű gerenda feletti magasságánál (82 mm). **Ez a méret magában foglalja a stabilizáló láb opciót. A méretek a megadottaktól eltérőek is lehetnek. Az alacsony (S) rendszereken nincs lábmerevítő. 17

18 Gyorsan összeszerelhető, hordozható bakállvány Ultrakönnyű és gyorsan összeszerelhető bakállvány, mely sokoldalú megoldást kínál áruk és személyek emelésére. Az EN795 B-osztály minősítéssel rendelkező, gyorsan összeszerelhető, hordozható bakállvány kiválóan kiegészíti a bakállvány termékcsaládot, és egyedi megoldást kínál áruk és személyek emelésére. B F C A E D A B C Hordozhatóság Szállítását, hordozását 1 vagy 2 személy meg tudja oldani. Összsúly 33 kg-tól. Haladómű Az innovatív, gyorsan kioldódó haladómű vagy tárcsás szállító másodpercek alatt felszerelhető. Gyorskioldós csapok Összeszerelés golyós reteszes csapokkal egyetlen perc alatt. Nincs szükség csavarokra, szerszámokra. D E F Kompakt kivitel A keret rácsukható a gerendára, így kompakt, könnyen tárolható egységet kapunk. ÖSSZESZERELÉS Tároláshoz kis helyigény Összecsukás után minden alkatrész teljesen rásimul a szerkezetre. A termék jól elfér a normál kisteherautókban. Tartozékok gyors felszerelése A csörlőt szerszámok nélkül is gyorsan fel lehet szerelni. 18

19 Könnyű, hordozható, biztonságos emelőberendezések Főbb tulajdonságok és előnyök: Áruk és személyek emelésére minősítve. - Áruk emelése 500 kg teherbírásig. - Meghaladja az EN795 B-osztály*, OSHA, ANSI és CSA szabványok követelményeit. - Személyek emelése 250 kg teherbírásig. - Max. 3 személy lezuhanás elleni védelme különféle konfigurációkban** - Állítható, többcélú haladóművek áruk és személyek emeléséhez. Tehertartó, rögzíthető önbeálló kerekek a könnyű pozícionálásához*** Többféle gerendahossz és konfiguráció rendelhető. *Elismert szerv általi jóváhagyás: SGS UK (0120) **A zuhanásvédelmi érték csökken, ha áruterhet is helyeznek az eszközre. ***Az eljárásrend nem javasolja a bakállvány mozgatását teher alatt, kivéve, ha illetékes személy végrehajtotta a kockázatelemzést és a műveletet biztonságosnak ítélte. Szabadalmaztatás alatt. Műszaki paraméterek Típus Méretek Egység A B C min. C max. D min. D max. E min. E max. F min. F max. G H min. H max. J K L súlya mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg PGRS PGRS PGRS PGRM PGRM PGRM PGRT PGRT PGRT

20 Opciók és tartozékok: q Elektromos rendszerek p Elektromos rendszerek t Gumiabroncsok és rögzítők t Elektromos és áramszolgáltató berendezések az emelősorhoz p Haladóművek integrált emelőszerkezettel t Haladóművek integrált emelőszerkezettel p Önbeálló kerekek szabvány fékkel p További haladóművek gyűrűvel vagy anélkül 20

21 Alkalmazások: 21

22 Hordozható csónakdaru kg Két részből álló, könnyű, tároló zsákban tartható csónakdaru, mely 24 kg-os súlya ellenére 500 kg maximális teherbírással rendelkezik. A könnyű alumíniumból készült, teljesen összeszerelt állapotban mindössze 24 kg súlyú (alapkivitel), hordozható csónakdaruval egyetlen kezelő képes akár 500 kg-os terhek emelésére is. Az innovatív kialakítású eszközt tároló zsákban lehet szállítani minden olyan helyre, mely egy személy számára megközelíthető. A hordozható csónakdaru biztonságosabbá és költséghatékonyabbá teszi az emelési műveletek végrehajtását: A kevesebb néha több - egyetlen csónakdaru több helyszínt is kiszolgál. Alacsony karbantartási költségek: a védőzsáknak köszönhetően a berendezést csak akkor kell kitenni a környezeti hatásoknak, amikor arra szükség van. Központi vizsgálat és ellenőrzés: csökkenő költségek. Biztonságosabb használat: könnyen tisztítható. Kevésbé terheli a környezetet: kevesebb anyag, könnyen újrahasznosítható, magas maradványérték, kisebb karbonlábnyom. A hordozható csónakdaru különféle verziókban áll rendelkezésre, ide értve a szabvány csörlős változatot, a nagyobb sugárral (150 mm sugár, 350 kg teherbírás), a talapzat-toldattal és a hordozható alappal és ellensúllyal rendelkező verziókat. Jellemzők: Könnyű és hordozható: az alapkivitel összeszerelt állapotban mindössze 24 kg. Erős: nagy szakítószilárdságú alumíniumötvözet. Egyszerű összeszerelés: 2 részből álló egység, szerszámokra nincs szükség. 500 kg teherbírás. Belső csapágyrendszer: 360º-os elfordulás érintéses vezérléssel. Sugárállítás (alapkivitelnél: mm) szíjjal. Korrózióálló, nagy szakítószilárdságú, kevés karbantartást igénylő alumíniumötvözet (porfestett felület). Kézi anyagmozgatás mechanikus segédeszközök nélkül: nincs szükség szerszámokra. Elismert szervezet általi CE&EN795 B-osztály minősítés. A könnyű szállítást és tárolást erős tartózsák teszi lehetővé. Univerzális lengőcsap: számos különféle talapzathoz (vagy létező talapzatok toldataihoz) illetve egyedi hordozható csónakdaruhoz illik rugalmas rendszer olyan helyeken, ahol nem áll rendelkezésre talapzat. 22

23 Hordozható csónakdaru személyek emeléséhez (csak 500 kg teherbírású egység) A hordozható csónakdaru három verzióban elérhető személyek emeléséhez: Szabvány csónakdaru függesztőszemre szerelt leesésgátló egységgel (leesés elleni védelem). Személyszállító csörlővel felszerelt csónakdaru a személyzet leengedéséhez és felhúzásához, mely külön leesésgátló egységgel rendelkezik, visszahúzó csörlővel vagy anélkül. Visszahúzó csörlővel felszerelt leesésgátló, melynél a személy létrán mozog. Az 500 kg teherbírású hordozható csónakdaru rendszer (lásd a 22. oldalon) EN795 B-osztály minősítéssel rendelkezik horgonyzó eszközöknél, és védelmet nyújt leesés ellen. A leesésgátló egységeknek meg kell felelniük az EN360-as szabványnak. Javasoljuk, hogy a hordozható csónakdarunak személyszállítási minősítése legyen, és a minimális működtetési sugárra legyen állítva; de a csónakdarunak lehet kettős minősítése (120 kg személyszállításra és 500 kg áruemelésre). Ha személyek szállítására használják, a hordozható csónakdarut KIZÁRÓLAG személyszállításra alkalmazzák, és ne legyen rá teher felfüggesztve. Hordozható csónakdaru kg Az első ténylegesen hordozható, kg teherbírású, könnyű csónakdaru rendszer 1000 kg teherbírás áruemelésnél, mm sugárral. Emelési magasság a függesztőszemig szabvány egységen: 2000 mm. Könnyű: az egyedi profilok maximalizálják az erő/súly arányt. 3 komponensből (oszlop, gém, fej) áll hordozható szerkezet: 39 kg. Egy személy is könnyen összeszereli: nincs szükség szerszámokra. Könnyen forgatható: a csapágyrendszer könnyű forgatást tesz lehetővé. A forgórúd opció. Tárolás és szállítás erős tartózsákban. A speciális igényekhez egyedi verziók rendelhetők. Megjegyzés: ehhez a termékhez 95 mm-es alapzatra van szükség. *Az 1000 kg teherbírású csónakdaru nem alkalmas személyek emelésére. 23

24 Forgó csónakdaruk Maximálisan 500 kg teherbírású, 360º-ban elforduló, érintéses vezérlésű csónakdaruk a nehezen megközelíthető helyekre, számos különféle szabvány magassággal és sugárral (egyéni igények szerint változtatható). Különösen alkalmas korlátozott, pl. kis belmagasságú helyeken. Megfelel a kézi anyagmozgatás előírásainak. Jellemzők: Könnyű, hordozható, biztonságos, egyedi egységek, melyek megfelelnek a speciális igényeknek is: - Megfelel a kézi anyagmozgatás követelményeinek. - Csökkentett karbantartási költségek. - Tartózsákban könnyen szállítható és tárolható. Minősítés: - Áruszállítás: 500 kg-ig - Leesésvédelem 1 személyhez (EN795:2012)* és személyek csörlőzése. Üzemelési sugár 3000 mm-ig** Alapkivitelben két emelési pozíció. Egyedülálló, nagyon alacsony csúszócsapágy teszi könnyűvé a 360º-os elfordulást érintéses vezérléssel még teljes terhelésnél is. Egyetlen ember gyorsan összeszerelheti és működtetheti a két fő komponensből álló egységet (szerszámra nincs szükség). Talapzattoldatok rendelkezésre állnak a magasság növeléséhez és az oszlophossz optimalizálásához. Dupla függesztőszem az emeléshez és/vagy toldatok a csörlőzéshez. Kompatibilis szabvány talapzatainkkal (széles választék). Könnyen tisztítható, eloxált felület. Jól elfér a normál kisteherautókban. Hátsó vezetőtárcsa Csörlő Talapzat (felületre rögzíthető, egyéb verziók is rendelhetők) Gerenda Függesztőszem /csörlőlemez Függesztőszem Oldallemez Oszlop Talapzattoldat (opció) *Bővítmény **Teherbírás-csökkentéssel jár (EN795-nél max mm) Első vezetőtárcsa Felvonó kötél / csörlő Opciók és bővítmények: Integrált kerekes hordozóeszköz a kézi anyagmozgatási igény csökkentésére. Gémsugár-állítás. Leesésgátlás (EN795:2012) és személyek csörlőzése. ÖSSZESZERELÉS D-SOROZAT E-SOROZAT F-SOROZAT G-SOROZAT Csúszó gerendás csónakdaru függesztőszemmel Csörlős, csúszó gerendás csónakdaru és függesztőszem felső csörlő Csörlős, csúszó gerendás csónakdaru és függesztőszem alsó csörlő Csónakdaru-gerenda fogaskerekes haladóművel és ütközőkkel 24

25 Talapzatok és toldatok Talapzatok Az EK követelményeknek megfelelő, Megfelelőségi tanúsítvánnyal rendelkező, 65 és 95 mm-es szabvány talapzatok állnak rendelkezésre a csónakdarukhoz. A maximálisan 500 kg teherbírású talapzatok az emelőberendezés kritikus részét képezik. Speciális igényekhez egyedi talapzatok fejlesztését is vállaljuk. Süllyesztett kivitel: - Betonba önthető, süllyesztett talapzat burkolattal és betonacéllal, és védőburkolattal. - Meglévő betonba műgyantával rögzíthető, süllyesztett talapzat. Felületre rögzíthető talapzat, melyet az egyszerűség kedvéért vagy a nagyobb darumagasság és hatósugár biztosítása érdekében létező beton- vagy acélszerkezetekre lehet csavarozni.. Oldalra szerelhető talapzat, melyet beton- vagy acélszerkezetek oldalára lehet csavarozni. Vékonyfalú betonhoz merevítőlap áll rendelkezésre. Kengyeles talapzat, melyet acélszerkezetekhez lehet csavarozni. Nyitott szemű rácshoz vagy szerkezeti acélvázhoz is illeszthető. Egyedi és méretre szabott verziók tervezését is vállaljuk speciális alkalmazásokhoz. Minden talapzat rendelkezésre áll galvanizált lágyacélból, passzivált 316L rozsdamentes acélból és sárgára festett felülettel, de egyedi igények kielégítésére is van lehetőség. Talapzattoldatok A toldatokat az emelési magasság növelésére, akadályok, védősínek vagy falak fölötti átnyúláshoz készítjük a 65 mm-es talapzat/lengőcsap termékekhez. A könnyű alumíniumötvözetből készült, az emeléshez és szállításhoz fogantyúkkal ellátott talapzattoldatainkat nagyon könnyű használni. Csak be kell illeszteni őket a talapzatokba, és a szabvány csónakdarunak a toldat válik a talapzatává. Rendelhető méretek: A talapzattoldatok három szabvány méretben állnak rendelkezésre, de lehetőség van egyedi méretek gyártására is: 500mm 800mm 1100mm Egyedi méret Jellemzők: 65 mm-es csónakdaruval, 65 mm-es rögzített talapzattal használható. Az emelőfülig mért magasságot 500, 800 vagy 1100 mm-rel növeli. Hordozható és könnyű egység hordozó/emelő fogantyúkkal. Biztonságos használat. Karbantartást nem igényel. Megfelel a kézi anyagmozgatás szabályainak. FELELŐSSÉG ELHÁRÍTÁSA A talapzatokat és toldatokat a Reid berendezésekhez terveztük, fejlesztettük és teszteltük, melyek így képezik a teljes rendszert. Amennyiben más gyártó talapzatát használják, az EK tanúsítás és a Megfelelőségi nyilatkozat érvényét veszti. Minden talapzat rendelkezésre áll galvanizált lágyacélból vagy passzivált 316L rozsdamentes acélból. Kérésre a talapzatokat porfestéssel látjuk el (pl. sárga színben a botlásveszélyre való felhívás érdekében). Süllyesztett kivitel Felületre rögzíthető Oldalra szerelhető Kengyeles Egyedi Talapzattoldatok 25

26 Hordozható alap Rugalmas, hordozható alap csónakdaru rendszerekhez Ez az innovatív fejlesztés még rugalmasabbá teszi a hordozható csónakdaru használatát: A hordozható csónakdarunak kényelmes talapzatot biztosít a talapzat rögzítésének igénye nélkül. 500 kg teherbírás maximális 1000 mm-es sugárnál, 120 kg teherbírás személyek szállításánál. Kiiktatja az üzembe helyezési és tesztelési költségeket. Állítható lábak az egyenetlen felületekhez. Eloxált lábak és sárga porfestett felület a talapzathoz és a kötőgerendákhoz a védelem érdekében. 90º-ban, 180º-ban és 270º-ban állítható 4 konfigurációban, maximálisan 1000 mm sugárig kiegyensúlyozott. Kézi anyagmozogatás mechanikus segédeszközök nélkül. EK és EN795 B-osztály tanúsítás. Jellemzők: Könnyű és hordozható. Szinte bárhol könnyen használható. Egyszerűen és gyorsan összeszerelhető. 90º-ban, 180º-ban és 270º-ban állítható, kiegyensúlyozott. Erős tartózsák szállításhoz, tároláshoz. Nincs beszerelési költség. Alkalmas tiszta helyiségekben történő használatra is. Hordozható alap 180 Hordozható alap 90 ÖSSZESZERELÉS 26

27 270º-os, ellensúlyos hordozható alap A hordozható csónakdaruhoz kifejlesztett alap előnyei: A 270 -os, ellensúlyos alap paraméterei: - maximális sugár: 1000 mm - teherbírás személyek szállításánál: 120 kg - teherbírás áruk emelésekor: 250 kg - üzemelési ív: 180 Kézi anyagmozgatásra alkalmas. Vízszintezővel felszerelt, állítható lábak az egyenetlen felületekhez. Két erős tartózsák a szállításhoz és tároláshoz (28 kg és 15 kg) két, egyenként 23 kg-os súlykosárral. A súlykosarak a hordozható alap lábaihoz csatlakoznak. Jellemzők: Hordozható, rendkívül rugalmas konfiguráció. Szerszám használata nélkül, könnyen, gyorsan összeszerelhető. Erős tartózsák áll rendelkezésre a szállításhoz, tároláshoz és a karbantartási igény csökkentéséhez. Számos alkalmazáshoz használható. Nincs beszerelési költség. Lehetővé teszi a hordozható csónakdaruk használatát, amikor ideiglenesen vagy vészhelyzetben arra szükség van, és nem áll rendelkezésre talapzat. Lehetővé teszi a túlnyúlásos alkalmazásokat akkor is, amikor nem áll rendelkezésre talapzat. Személyszállításhoz és áruk emeléséhez is használható. ÖSSZESZERELÉS 27

28 Univerzális oszlopos forgódaruk Teherbírás: kg Kínálatunkban számos univerzális oszlopos forgódaru található, 125 kg-tól 2000 kg teherbírásig. Moduláris kialakítású, univerzális oszlopos forgódaruinkat a piaci igények kielégítésére terveztük. Daruink vagy 270 -os vagy 360 -os szögelfordulással rendelkeznek, alkatrészeik felcserélhetők. Csak azt kell eldöntenie, hogy milyen kivitelű, emelési teljesítményű, sugarú, kézi vagy motoros elfordulású darura van szüksége, a többi a mi dolgunk. Szabvány paraméterek: Beltéri használat (normál környezeti feltételek). A3-as teljesítmény os vagy 360 -os elfordulási sugár. Fix sugár és magasság. Szabvány színű festés. Műgyantás csavaros rögzítés a létező padlóhoz köztes alaplemez nélkül Kétféle típusú forgódarut forgalmazunk: 270 -os szögelfordulású daru (270_OBB) Kategóriájának legköltséghatékonyabb és legnépszerűbb terméke os szögelfordulású daru (360_UBB) Ez a típus maximális emelési magasságot biztosít, 360 -os elfordulással. Alaplemezek és rögzítő csavarok: Minden univerzális oszlopos forgódarunkat úgy terveztük, hogy jó minőségű betonpadlóra a műgyantás csavaros rögzítő készlettel közvetlenül rászerelhető legyen, amennyiben a beton minimális vastagsága megfelel a csavar átmérőjéhez megadott értéknek és a minimálisan megadott 30 N/mm szilárdságnak. Az alaplemezt szilárd padlóburkoló lapra kell helyezni, és javasoljuk, hogy a csavarok és a padlólap széle közötti távolság nagyobb legyen, mint a csavarok átmérőjének 20-szorosa. Ha a meglévő padló nem alkalmas a rögzítésre, a darut betonból készített alapzatra is lehet helyezni, az alapzati rögzítő csavarkészlettel és egy opcionális csavaridommal. A tömbméret 100 KN/m2 alátámasztási nyomást feltételez. 25mm Hézagkiöntés Műgyantás csavarok Alapzatcsavarok LÉTEZŐ PADLÓ BETONTÖMB A padló alkalmasságának eldöntéséért a felhasználó a felelős. 28

29 Mérnöki megoldások Kérésre teljesen egyedi megoldásokat és emelő berendezéseket is gyártunk. Rendelkezésre álló opciók többek között: Galvanizált felület. Cinkbevonat és poliuretán festés. RAL szerinti festés. Tápkábel-füzér Helyszíni beszerelés. Üzembe helyezés. Néhány példa: 29

30 Biztonsági eszközök magasban végzett munkához Az ön élete. a mi hírnevünk. A Yale a biztonság elkötelezett híve. A biztonság segít jobb munkakörnyezetet is biztosítani, ezért a Yale az ügyfelek igényeire szabott berendezéseket kínál. Az ISO9002 minőségügyi rendszer szerint gyártott biztonsági termékek megfelelnek minden vonatkozó EK szabványnak. Háromlábú állvány Magassága összezárva: 1,75 m 500 kg teherbírás Magasság az aljáig: mm Helyigény átmérője: 1,66-2,36 m Nettó súly: 14,3 kg Megfelel az EN795 szabványnak Cikkszám: Csörlők 20 m-es és 25 m-es Csörlők automatikus fékkel és rögzítő konzollal Kábel átmérője: 6,3 m Teherbírás: 180 kg Nettó súly: 13 kg Megfelel az EN1496 szabványnak 20 méteres csörlő - cikkszáma: méteres csörlő - cikkszáma: Leereszthető mentőcsomag 30 m-es és 40 m-es Tartalma: Leeresztő eszköz 11 mm átmérőjű munkakötél 3 biztonsági horog Szállítóheveder Kés Készlettartó táska 30 méteres eszköz - cikkszáma: méteres eszköz - cikkszáma: Munkapozícionáló 2 m-es és 4 m-es Munkapozícionáló eszköz rövidítővel Megfelel az EN358-as szabványnak 2 méteres eszköz - cikkszáma: méteres eszköz - cikkszáma:

31 Kétpontos biztonsági hám EGYÉB HÁMOK IS RENDELKEZÉSRE ÁLLNAK: Kétpontos testhám Első és hátsó csatlakozási pontok Megfelel az EN361 szabványnak Cikkszám: Egypontos Hárompontos Négypontos Mentőhám Hám mellénnyel Zuhanás gátló kábelblokkoló 6-28 m Megfelel az EN360 szabványnak Műanyag ház Esésjelző 4 mm-es galvanizált acélkábel Kábelhossz 6 és 28 méter között Teherbírás: 120 kg Hevederblokkolók 2,25-6 m Megfelel az EN360 szabványnak Műanyag ház Esésjelző Könnyű Kábelhossz 2,25 és 6 méter között Teherbírás: 120 kg Műszaki adatok Cikkszám Hossz Méretek Súly m mm kg x 85 x 280 5, x 85 x 280 5, x 85 x 280 6, x 85 x 280 6, x 120 x , x 120 x , x 120 x ,65 Műszaki adatok Cikkszám Hossz Súly m kg , ,2 Hordozható bakállvány Megfelel az EN795 B-osztály minősítésnek Szabvány teherbírás: 500 kg Súly: 33 kg 31

32 Emelőláncok és tartozékok Emelőláncok 6-os minőségi osztályú lánc (AISI 316L) rozsdamenetes acél Méterenként 1 összekötőtag Speciális lánc búvárszivattyúk emeléséhez Műszaki adatok Típus Teherbírás Összekötőtagok Láncméret kg mm mm PK x 54 x 30 4 x 16 PK x 80 x 50 5 x 15 PK x 110 x 60 6 x 18 PK x 110 x 60 7 x 21 PK x 110 x 60 8 x 24 PK x 135 x x 30 PK x 160 x x 39 PK x 180 x x 48 Rozsdamentes kengyelek (AISI 316L) rozsdamenetes acél A lánc csatlakoztatásához búvárszivattyúk felemelésekor Műszaki adatok Típus Súly a b c d kg mm mm mm mm 4 0, , , , , , , Kiegészítő hevederek A kiegészítő hevederek és láncok a pumpa eltávolítása közben használhatóak, az emelővel kombinálva. Hossz: 1 méter Teherbírás: 500 kg Kérésre más teherbírással is rendelhető. Textil hevederek Láncos hevederek 32

33 Yaletex körkötél RSX megerősített szimpla köpennyel A poliészterből készült, tűzés nélküli, extra erős kötél megfelel az EN szabványnak. Jellemzők és előnyök: Optimalizált szőtt szerkezet, PU-erősítésű, termikusan rögzített. Az évente szükséges UVV tesztet könnyen végre lehet hajtani az ellenőrző listát tartalmazó címke segítségével. Színkódolás. Rányomtatott teherbírás. Szőtt szalagok, szalagonként 1 tonna teherbírás (max. 10 tonnás körkötelekre érvényes). Védelem kézsérülések ellen. Védelem a rakomány felületi sérülései ellen. Rendkívül rugalmas és az adott formához idomul. UV-álló, ezért az anyag nem öregszik és nem válik rideggé C-ig hőálló Nedvességálló, így nem károsítja a fagy (kb. -40 C-ig). Műszaki paraméterek Típus Színkód Teherbírás Teherbírás Teherbírás Teherbírás Teherbírás Kb. szélesség Kb. vastagság Legkisebb EN 1492 WLL, WLL, WLL, WLL, WLL, terhelés terhelés hossz (1 kötél, (1 kötél, (1 kötél, (1 kötél, (1 kötél, alatt alatt speciális egyenes húzás) kosár, b -szög kosár, b -szög kosár, b -szög hurok) alkalmazásokhoz 7 -ig) kg kg kg kg kg mm mm mm RSX lila RSX zöld RSX sárga RSX szürke RSX piros RSX barna RSX kék RSX narancssárga Yaletex füles emelőheveder HBD két megerősített füllel A poliészterből készült emelőheveder megfelel az EN szabvány B2 minősítésének. Jellemzők és előnyök: Kettős szerkezetű, PU-erősítésű, termikusan rögzített. Megerősített fül. Szőtt szalagok. Védelem kézsérülések ellen. Védelem a rakomány felületi sérülései ellen. Egyenletes tehereloszlás a nyomás- és húzás érzékeny terheknél. UV-álló, ezért az anyag nem öregszik és nem válik rideggé C-ig hőálló Nedvességálló, így nem károsítja a fagy (kb. -40 C-ig). Műszaki paraméterek Típus Színkód Teherbírás Teherbírás Teherbírás Teherbírás Teherbírás Kb. szélesség Fül hossza x Legkisebb EN 1492 WLL, WLL, WLL, WLL, WLL, terhelés szélessége hossz (1 kötél, (1 kötél, (1 kötél, (1 kötél, (1 kötél, alatt speciális egyenes húzás) kosár, b -szög kosár, b -szög kosár, b -szög hurok) alkalmazásokhoz 7 -ig) kg kg kg kg kg mm mm mm HBD lila x HBD zöld x HBD sárga x HBD szürke x HBD piros x HBD barna x HBD kék x HBD narancssárga x

34 TKE Darumérlegek Mérési tartomány: kg A TMC darumérleg normál használatra szánt kompakt eszköz. Három típusban áll rendelkezésre, melyeket hordtokban szállítunk. Az egységek 4 db AA-méretű, 1,5 V-os elemről működnek, melyeket a felhasználó is könnyen kicserélhet. Két, tanúsított, galvanizált láncvégszemmel szállítjuk. Az infravörös távirányító lehetővé teszi különböző funkciók távoli vezérlését. Jellemzők és előnyök: 25 mm-es, kontrasztos LCD-kijelző. 2 galvanizált láncvégszem. Pontosság: +/-0,03% (teljes terhelésnél). IP54-es védelem. 5-billentyűs vízálló billentyűzet, festett acél burkolatok. 8 méter hatótávolságú, infravörös távirányító, mely az alábbi funkciók egyikére konfigurálható: tára, összesítés, legnagyobb érték, tart. Kalibrálás és konfigurálás személyi számítógépen keresztül. Üzemelési hőmérséklet -10/+40 C. Digitális szűrő és programozható automatikus készenléti állapot. A 4 db 1,5 V AA alkáli elem (nem újratölthető) megközelítőleg 35 órányi folya matos használatot tesz lehetővé (normál használat mellett 3 hónapig, automati kus készenlétbe kapcsolással). Nagy felbontású kijelző. PIC funkció (legnagyobb rögzített érték), összeadás. HOLD (tart) funkció (a megjelenített érték rögzítése). Távirányító típusa: 1 CR3025 3V Külső tápforrás: 230 VAC 50 HZ Programozható automatikus kikapcsolás. EK nyilatkozat/vizsgálati tanúsítvány. Opciók: Gyári opciók, külön nem rendelhetők. Távoli rádiófrekvencia-jelző / súlyvisszajelentő max. 70 méteres távolságig, beltérben, megfelelő körülmények között, nyomtatóval, számítógéppel és egyéb tartozékokkal. Forgó horog biztonsági retesszel. Valós idejű óra. Memória. Távoli kijelző és termoprinter. Rozsdamentes acél kivitelben is rendelkezésre áll. Műszaki paraméterek / méretek Típus TKE 1,5 TKE 6,0 TKE 9,5 Teherbírás kg 300/600/ /3000/ /6000/9500 Pontosság kg 0.1/0.2/ /1/2 1.0/2.0/5.0 A mm B mm C mm D mm E mm F mm G mm H mm I mm Súly kg

35 RPE elektromos csörlők Teherbírás: kg A Yale RPE drótköteles csörlői nagy teljesítményű, hatékony és biztonságos használatot tesznek lehetővé, számos előnyt és opciót kínálva. Rendkívül kompakt kivitelük, praktikus kocka formájuk és univerzális kötélindításuknak köszönhetően szinte bármilyen pozícióban lehet őket használni terhek emelésére és húzására. Az egységekhez adott Megfelelőségi tanúsítvány tartalmazza az egység sorozatszámát. A mellékelt használati útmutatóban található a gyártói EK nyilatkozat. Jellemzők és előnyök: Feszültség: 400 V 3 fázis 50 Hz vagy 230 V 1 fázis 50 Hz. Háromfázisú motor IP54-es védelemmel. F osztályú szigetelés. A belső fékezőmotor kompakt méreteket tesz lehetővé. Állítható csúszókuplungja védi a túlterheléstől (a 10-6-os modellnél alapkivitel). Homlokfogaskerék ferde fogazású első sebességfokozattal: egyenletes mozgás. Zsírkenésű. Bármilyen pozícióban használható. A rugós nyomófék még áramkimaradás esetén is megfelelően tartja a terhet. Alapfelszereltségként sima dobbal rendelkezik. A kötél horonyban rögzül a dobhoz, így a kötelet sérülés nélkül lehet több sorban rátekerni a dobra. Az 1000 kg-os egység alapfelszereltségként csúszókuplungot tartalmaz. Az alapkivitelhez kisfeszültségű, 42 V-os függő kezelőszerv tartozik (mely vészleállító nyomógombot és 2 méter kábelt tartalmaz. A kötél hosszának kiválasztásakor vegyék figyelembe, hogy legalább 2,5 fordulatnak (kb. 1 méter kötél) a dobon kell maradnia! Opciók: Különféle dobok (pl. hosszabb kötélhez való, gépi hornyokat tartalmazó, külön tárcsával és két kötélkimenettel rendelkező dobok) Végálláskapcsolók a kötélmozgás korlátozására mindkét irányban (a kisfeszültségű, 42 V-os kezelőszervvel kombinációban). Állítható csúszókuplung a túlterhelés elkerülésére (RPE 2-13, RPE 5-6 és RPE 5-12 típusokhoz). Rádiós távirányító. Horganyzott verzió is rendelhető. Rozsdamentes fék. Kötélcsatlakozó Rugós nyomófék Fékezőmotor Egyfázisú AC-motor Végálláskapcsolók Hajtómű csúszókuplunggal Különféle dobok Szabvány felület Műszaki paraméterek Típus Húzóerő Emelési Kötél- Motor- ED 120 c/h Hasznos kötélhossz Súly sebesség átmérő teljesítmény mellett 1. réteg 2. réteg 3. réteg 4. réteg dan (m/perc*) mm kw % m m m m kg RPE , ,2 24,4 38,8 54,5 31,8 RPE ,5 6 0, ,0 16,4 27,0 38,8 32,8 RPE , ,0 24,9 39,7 55,4 41,0 RPE , ,2 23,0 37,4-76,0 RPE 10-6** , ,2 23,0 37,4-76,9 *A felső rétegben. **Csúszókuplunggal. 110V-os opció nem áll rendelkezésre 35

36 Elektromos csörlő BETA Standard line SL Teherbírás: kg A BETA SL elektromos csörlőket terhek emelésére, vontatására és pozícionálására lehet használni. A terméket a bizonyított technológia és egyedi tulajdonságai teszik ideálissá a normál alkalmazásokhoz. Jellemzők és előnyök: Az elektromosan kioldódó rugós nyomófék még áramkimaradás esetén is megfelelően tartja a terhet. Erős háromfázisú AC-motor. Különféle feszültségtartományok: V, 50 Hz vagy V, 60 Hz. IP55-ös védelem, munkaciklus: 40% ED 1000 kg-os terheléstől alapkivitel az elektronikus túlterhelésvédelem. A karbantartást nem igénylő, olajkenésű hajtómű csendesen üzemel a ferde fogazású, maratott és csiszolt fogaskerekeknek köszönhetően. Szabvány kötéldob hornyolt kivitelben, nagy kötélkapacitással. A két kötélcsatlakoztató pont (bal és jobb oldali) változtatható kötélbevezetést tesz lehetővé. Kontaktoros vezérlés (beleértve a végálláskapcsolót). Megfelel a BGV D8 balesetmegelőzési előírásoknak. A szabvány egységünkhöz nem állnak rendelkezésre opciók. Különféle opciókat a BETA-EL (engineered line) csörlőinknél vehetnek igénybe. A kötél hosszának kiválasztásakor vegyék figyelembe, hogy legalább 2,5 fordulatnak (kb. 1 méter kötél) a dobon kell maradnia! A Pfaff csörlők nem alkalmasak személyek emelését végző alkalmazásokhoz, ezért tilos őket ilyen célra használni. Műszaki paraméterek Cikkszám Méret Teherbírás Hajtás- Kötél- Feszültség Motor- Kötél- Kötélkapacitás A B C F G H L M 1. réteg csoport sebesség telj. átmérő Ø FEM 1. réteg Ø 1. réteg felső réteg kg m/perc V kw mm m m mm mm mm mm mm mm mm mm SLO Bm 2, , , SLO Bm 4, , , SLO Bm 3, , , SL Am 6, ,75 6 6,7 48, , SL Bm 6, ,75 6 6,7 48, , SL Am 6, , , SL Am 6, , , SL Bm 6, , , *Kötél DIN 3069 FE-znk-1960 sz-spa. **Egy fázis 230V. Normál szállítási paraméter: D8 36

37 Elektromos csörlő BETA Engineered line - EL Teherbírás: kg Egyedi megoldásokhoz vagy speciális alkalmazásokhoz BETA-EL csörlőinket ajánljuk. A BETA-EL csörlők terhek emelésére, vontatására és pozícionálására alkalmasak nagy teljesítményt igénylő körülmények között, például a szórakoztatóiparban, robbanásvédett környezetekben és minden olyan területen, ahol a normál RPE és BETA-SL modelljeink nem felelnek meg a követelményeknek. Opciók: Nagyobb teherbírás (7500 kg-ig). Kötéllapulási biztonsági kapcsoló Kötélvezetés a dobon. Többsoros alkalmazás (színházak részére). Változtatható sebességszabályozás. Nagyobb kötélkapacitás. Állítható végálláskapcsoló. Egyéb üzemi feszültség is rendelkezésre áll. Növelt motorvédelem. Robbanásbiztos kivitelben is kapható! Műszaki paraméterek / méretek Méret Teherbírás Hajtás- Kötél- Motor- Kötél- Kötél- Kötélkapacitás Súly A B C D L2 1. réteg csoport sebesség telj. átmérő keménység FEM 1. réteg Ø 1. réteg felső réteg kg m/min kw mm N/mm 2 m m kg mm mm mm mm mm EL m 5,6 0, ,2 77,8 62, EL m 13,8 0, ,2 77,8 63, EL m 30,7 1, ,2 77, EL Am 3,7 0, ,5 58, EL Am 8,5 0, ,4 58,5 63, EL Am 19,1 1, ,4 58, EL Bm 3,0 0, ,8 48, EL Bm 6,8 0, ,8 48, EL Bm 15,2 1, ,8 48, EL m 4,8 0, ,1 85,5 100, EL m 10,3 1, ,1 85, EL m 20, ,1 85,5 113, EL Am 3,4 0, ,0 77, EL Am 7,5 1, ,0 77, EL Am 14, ,0 77, EL Bm 2,7 0, , EL Bm 5,9 1, , EL Bm 11, , EL m 5,2 1, ,3 61,3 164, EL m 11,0 2, ,3 61, EL m 15, ,3 61, EL Am 3,9 1, ,1 87, EL Am 8,1 2, ,1 87, EL Am 12, ,1 87, EL Bm 3,1 1, ,8 73, EL Bm 9, ,8 73, EL m 5,4 2, ,8 53, EL m 10, ,8 53, EL Am 4,5 2, ,4 64, EL Am 9, ,4 64,5 233, EL m 7, , EL Am 6, ,7 98,3 434, EL Bm 4, , EL m 4, ,3 79,2 1047, EL Am 3, ,4 93,4 1047, EL Bm 5,7 5, ,4 104,8 1019, *Kötél DIN 3069 FE-znk-1960 sz-spa. Normál szállítási paraméter: D8 37

38 LB drótköteles csörlő Teherbírás: kg (rozsdamentes acél: 900 kg) Összecsukható fogantyú Legkedveltebb csörlőinket maximális sokoldalúságra és hatékonyságra terveztük. Jellemzők és előnyök: Opciók: szabadonfutó eszköz, változtatható forgatókarok és rozsdamentes acél változat. Nagyon könnyű kivitel. Teher-nyomás fék a teher akaratlan lesüllyesztésének megelőzésére. A külső fogazású hengeres fogaskerék nagy hatékonyságot garantál. Oszlopra vagy alapra szerelhető. Változtatható forgatókar Horganyzott kg. Horganyzott 650kg. Rozsdamentes acél 650kg Rozsdamentes acél 900kg 38

39 LB 650 kg teherbírású csörlő hordozható csónakdarun Műszaki paraméterek Cikkszám / Típus Horganyzott Szabadonfutó Rozsdamentes acél Emelési kapacitás 1. réteg kg felső réteg kg Hajtáscsoport DIN 15020/1 1 Em 1 Em 1 Em 1 Em 1 Em 1 Em 1 Em 1 Em Drótkötél Ø* mm 4* 4* 6* 7* 7** 4* 6* 7* Drótkötél kapacitás, 1. réteg m 0,8 1,8 1 0,8 1 1,8 1 1 Drótkötél kapacitás, teljes m , Emelés forgatókar 1 fordulatával mm Szükséges forgatókar-nyomás dan Súly kg 4,2 4,8 7, ,1 4,8 7,6 12,1 A mm , B mm C mm D Ø mm ,5 63,5 63, ,5 63,5 E Ø mm F mm G mm H mm K mm /226*** 192/226*** 191, L mm M mm N mm O mm P mm /303*** 293/303*** 292, R mm Q mm S mm , *Javasolt drótkötél: DIN 3060 FE-znk 1770 sz-spa. ** Javasolt drótkötél: DIN 3060 SE-znk 2160 sz-spa. 39

40 GAMMA alumínium kézi csörlő Teherbírás: kg A GAMMA csörlők számos feladatra alkalmasak. A kétsebességes hajtóművel felszerelt eszköz egyes típusai nagyon gyors üzemelésűek. A két sebesség a kapacitástól függően áll rendelkezésre: pl. az 500 kg teherbírású csörlőnél a gyors üzemmódban a forgatókar egy fordulata 335 mm-t teker 90 kg alatti terheknél, míg a lassú üzemmód minimális erőfeszítéssel emeli a maximális terheket. Jellemzők és előnyök: Alumínium kivitel. A teflonnal bevont fogaskerekek csökkentik a hevederes lánchajtás igénybevételét. Automatikus, önhordó, mindkét irányban működő, rugós fék. Alapra, falra vagy mennyezetre szerelhető. Áthelyezhető fogantyú: a csörlő mindkét végéről üzemeltethető. GAMMA 800kg GAMMA 200kgs / 800kg *Csak a 800 kg teherbírású kivitel AL 500kg Műszaki paraméterek / méretek GAMMA 200kg Típus GAMMA AL GAMMA Cikkszám Emelési kapacitás 1. réteg kg felső réteg kg Drótkötél-kapacitás 1. réteg m 3,6 4,2 5,3 felső réteg m Hajtáscsoport DIN 15020/1 1 EM 1 Em 1 Em Drótkötél Ø* mm Emelés forgatókar 1 fordulatával mm /400** 36/280** Szükséges forgatókar-nyomás dan Áttétel - 6,57:1 7,57:1 Súly kg A mm B mm C mm D mm E mm F mm G Ø mm 9, H Ø mm L mm M mm AL 500kg 40
