1 Happy end. Termékkatalógus

2 We care about pigs. Aki a sertéstartás minden szakaszában a minőség és a maximális megtérülés legmagasabb fokára törekszik, annak olyan nagy tudású partnerre van szüksége, aki szenvedélyesen fejleszti ki és valósítja meg az Önnek szóló, személyre szabott megoldásokat. Üdvözöljük a Wedánál - Dammann & Westerkamp GmbH-nál Lutten-ben. 2

3 Tartalomjegyzék Nedves etetés BW+ Weda maradék nélküli etetés... 6 Nutrix+ szopós malac etetés Munkamódszerek és üzempéldák Tartályok Komponenskeverők Melléktermékek Fermentáció Kerek adagoló Mazerátor Idegenanyag-leválasztó Szivattyúk Alkáli tisztítás és savas mosás Hy.Light Weda ph-control WACS (Weda aktív tisztító rendszer) Befolyótölcsér Tartálytisztító rendszer / locsoló Elektromágneses átfolyás mérő Átfolyási sebesség-szabályzó Mix-Pipe cső Injektáló MK Adagoló (dozírozó) Silók Csigák és spirálos behordók Kompresszorok és tartozékai Frissvíztartály Szelepek és tartozékaik Etetési idő vezérlés/szenzoros etetés Surrantócsövek Weda Farmsoftware Vezérléstechnika Száraz etetés Példák berendezésekre A száraz etetési rendszer működése Száraz etetés K1 meghajtó-állomás a száraz etetéshez Sarokfordító elem DryComp-rendszer Térfogatadagoló Lefolyócső és automatikus száraz takarmány-szelep XtraFeeder Classic-Feeder Dercés önetető Szárazanyag kettős önetető TwinFeeder PigRunner EasyFeeder Egyedi azonosításos etetés SowComp Betanító állomás Krotália az egyedi azonosításos állomáshoz SowComp Twin Weda vezérlési rendszer MDE (Mobil adatfelvétel) Istállóberendezések Kutricarendszerek áttekintése Hízókutricák Malackutricák Kocaistálló-berendezés Fiaztató kutricák és egyedi állások Kanfolyosó lezáró ajtó Kan-kutrica Padozat cső Malacbebúvó Malacnevelő rácspadozat Vályúk Itatórendszerek Foglalkoztató anyagok, játékszerek Szellőztetéstechnika Példák szellőztető rendszerekre Szellőztetés fajtái Szellőztetőrendszer vezérlése Ventillátorok AQC levegőszabályzó egység Elszívókürtők Központi elszívásos rendszer Perforált és szigetelt álmennyezetek Légbeejtők Kürtős légbeejtők Delta cső /Twin cső Bordás cső Szabályzó csoportok Hőlégfúvók Magasnyomású párásító hűtőrendszer Áztató berendezés Levegőhűtő Paneles klímarendszer Hígtrágya kezelés Hígtrágya elvezető rendszerek Nemesacél hígtrágya tároló rendszerek

4 Nedves etetés 4

5 Nedves etetés Nedves etetés BW+ Weda maradék nélküli etetés... 6 Nutrix+ szopós malac etetés Munkamódszerek és üzempéldák Tartályok Komponenskeverők Melléktermékek Fermentáció Kerek adagoló Mazerátor Idegenanyag-leválasztó Szivattyúk Alkáli tisztítás és savas mosás Hy.Light Weda ph-control WACS (Weda aktív tisztító rendszer) Befolyótölcsér Tartálytisztító rendszer / locsoló Elektromágneses átfolyás mérő Átfolyási sebesség-szabályzó Mix-Pipe cső Injektáló MK Adagoló (dozírozó) Silók Csigák és spirálos behordók Kompresszorok és tartozékai Frissvíztartály Szelepek és tartozékaik Etetési idő vezérlés/szenzoros etetés Surrantócsövek Weda Farmsoftware Vezérléstechnika

6 Nedves etetés BW+ Weda maradék nélküli etetés Az Ön állatállományára szabott megoldás A Weda nedves etetéssel nagy takarmánymennyiséget lehet rövid idő alatt nagy távolságra szállítani. Mind kisebb, mind nagyobb állatállományt is tökéletesen el lehet látni a rendszerrel. Előnyei 6 Költségcsökkentés, mivel azonos takarmánymennyiséggel az állat nagyobb teljesítményre képes A Weda-higiéniás csomag fokozott higiéniás biztonságot nyújt (Hy.Light, ph-ellenőrzés, alkáli tisztítás, savas mosás, stb., részletek megtalálhatók a higiéniával foglalkozó kiadványunkban) Saját koncepció és gyártás a Weda rendszere szerint és ezáltal példaértékű rendszerbiztonság Számítógép vezérelt, teljesen automatikus üzemelés, így a munkavégzést minimalizálni tudjuk A takarmány pontos keverése és adagolása, nem képződik maradék (gazdaságos) A legnagyobb fokú pontosság az etetés során Minden komponens bekerül a takarmányba, minden kiegészítő anyagot exakt módon be lehet keverni Minden egyes termelési folyamatot központi irányítórendszer lát el és vezérel A modern technikának köszönhetően óriási hatékonyság jellemző Nagy takarmánymennyiséget is gond nélkül tud eljuttatni nagy távolságra Modul-rendszerű felépítés - a rendszer elemeit építőkocka-szerűen lehet kombinálni Mindenfajta istállóhoz és karámhoz optimálisan illeszkedik Az etetés vályúszondák és előre programozott etetési periódusok segítségével történik A nedves etetés lehetővé teszi, hogy minden terméket megetessünk, nincs korlátozás a takarmányra/gabonára vonatkozólag, mint a száraz etetésnél Az etetés lehetségessé válik a racionalitás és az ad libitum-elveinek megfelelően Az etetés periódusainak száma tetszés szerint beállítható Mind ember, mind állat kisebb porterhelésnek van kitéve Mind a malacok, de a hízók és kocák esetében is az evésre szánt idő alapján etetünk A keverőberendezések minden ajtón ki- és beférnek A telep nagysága a Wedánál nem játszik semmilyen szerepet. Az etetési rendszert bármilyen méretben ki tudjuk építeni, igazodva az Ön egyéni igényeihez.

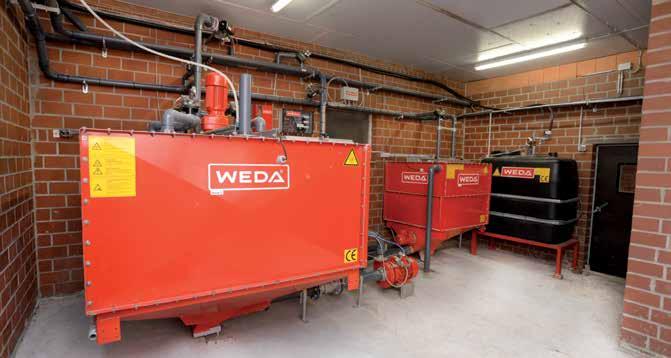

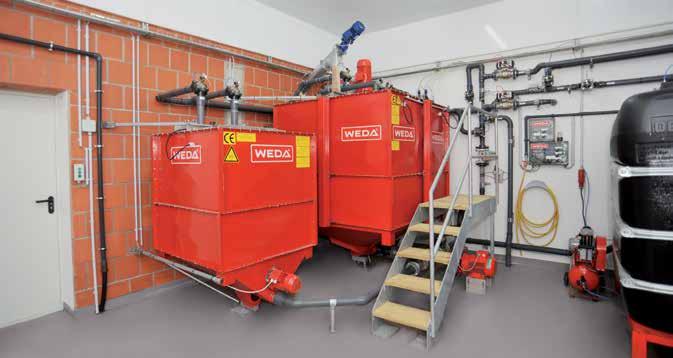

7 Nedves etetés A Weda minden telepnek a legmagasabb fokú etetési pontosságot kínálja. Amennyiben az etetőkonyha és az állatállomány nagy távolságra fekszik egymástól, a takarmányellátás szatelit konyhán keresztül történik. 7

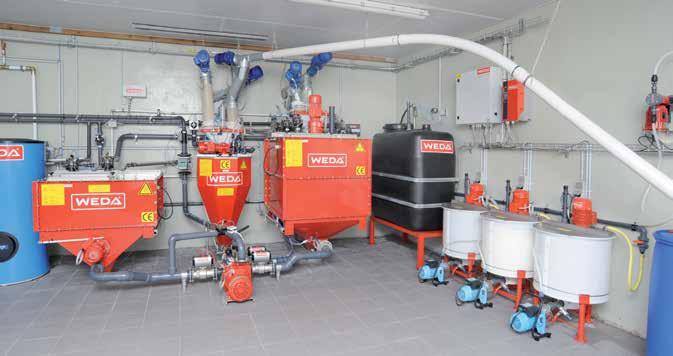

8 Nedves etetés Weda BW+ típusú maradék nélküli etetés Mindig a biztos oldalon Az integrált Weda higiénés csomag maximális higiéniás biztonságot garantál. Az uv-lámpa, a ph-ellenőrző, az alkáli tisztítás és savas mosás megbízhatóan küzdi le az etetőberendezésben található baktériumokat és csírákat. Ily módon jelentősen csökkenthető az állatelhullás. A Weda nedves-etetőrendszerek bármely nagyságú üzemhez megfelelnek. A Weda nedves-etetőberendezéseit egyszerűen lehet egymással kombinálni. 8

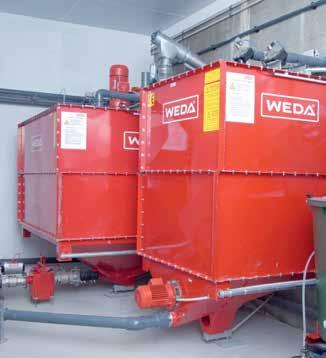

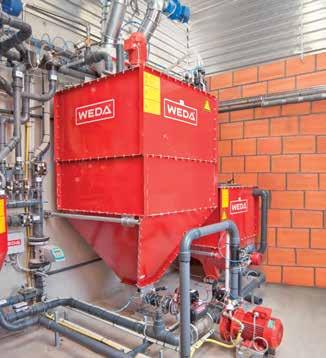

9 Nedves etetés A Double Feed-System-mel (kettős etetési rendszerrel) kocákat, hízókat és malacokat is etethetünk. A Weda nedves-etetőberendezéseit szinte bármilyen méretű helyiségbe rugalmasan be lehet építeni. A Weda rendszereivel a legkisebb etetési mennyiségeket is zökkenőmentesen be lehet keverni és ki lehet adagolni. 9

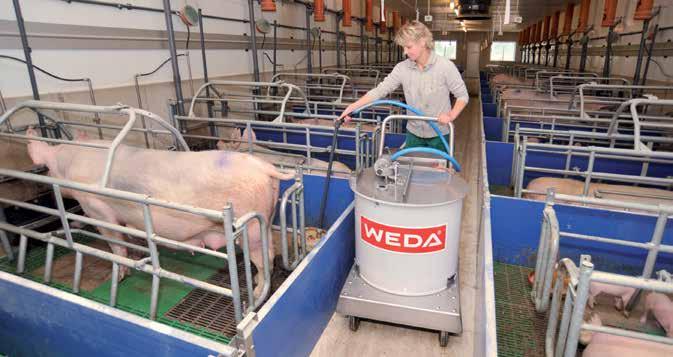

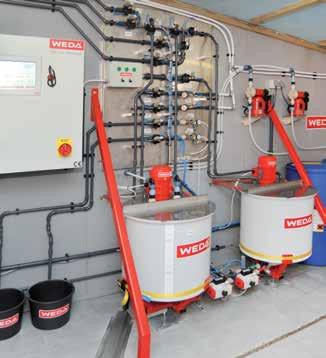

10 Nedves etetés Nutrix+ Szopós malac-etetés A legkisebbek optimális etetése A Nutrix+ teljesen automatikus szenzorirányítású nedves etetési rendszer a fialás utáni első napokban, mellyel a szopós malacok etetését támogatni tudjuk. Etetőkonyha Kapcsolószekrény Touch Panellel 10 Előnyei Már grammos mikroadagolás a vályúkba Kietetés tejpótlótól a prestarteren át a starter fázisig Mivel tetszőlegesen bővíthető, akár három keverőtartály felszerelését és különböző takarmánykeverékek használatát is lehetővé teszi Egy computer folyamatosan, problémamentesen ellát 600 fiaztató férőhelyet. A kismalacok a takarmány 40-50% át az éjszaka folyamán veszik fel. Vezérlés és használat touch panellel történik A szopós malacok növekedéséhez igazítva A malacok emésztőrendszerét lassan szoktatja hozzá a starter takarmányhoz Automatizált, számítógép vezérelt, a vegyes keverési hőmérséklet egyedi beállítása Szenzoros etetés: már 0,07 liter töltésmennyiségnél teli jelzés Speciális pneumatikus eljárás teszi lehetővé a csövek kiürítését vissza tartályba A savas-lúgos mosás bevált tisztítási eljárása maximális higiénés állapotot hoz létre Ha nagyobb az alom, jelentősen könnyebb lesz a munkavégzés, hiszen a rendszer teljesen automatiku- san működik A speciális rácsos dupla vályúk garantálják, hogy két kutrica között a malacok kapcsolatban legyenek egymással Lekerekített műanyag vályú szigettel, hogy a takarmány mindig elől gyűljön össze. A malacok így közvetlenül ehetnek anélkül, hogy a vályúba kellene mászniuk, ezáltal a maradék mennyisége jelentősen csökken. A malacok nem tudnak a vályúba feküdni A vályú csak 7 cm-t vesz el a bokszból Nincsenek holt sarkok a vályúkban Opcionálisan billenthető nemesacél vályú is elérhető. Több mint 1 kg-al magasabb választási súly és legalább 3 kg többletsúly érhető el malaconként a hízlaldában. A koca kímélése, tehermentesítése, mivel a koca kevesebb súlyt veszít javul a kondíciója és termékeny-sége Kevesebb malacelhullás Garantált állatellátás még nagyobb almok esetében is. Esetenként több mint 100 etetés naponta.

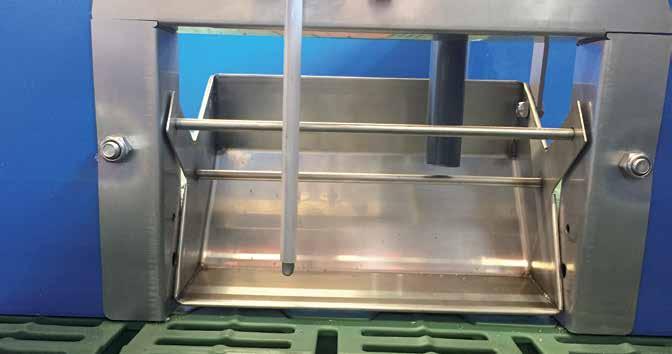

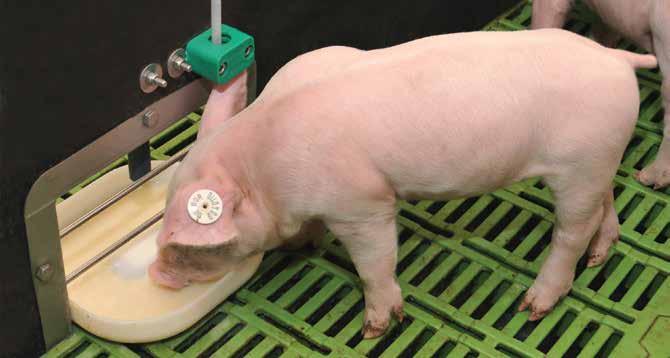

11 Nedves etetés A világos speciális műanyag vályúk, középen elhelyezkedő szigettel megakadályozzák a valyúba lépést és fekvést. Alternatívaként egy billenővályút lehet beépíteni, melyet a billenő funkció miatt könnyebb tisztítani. 11

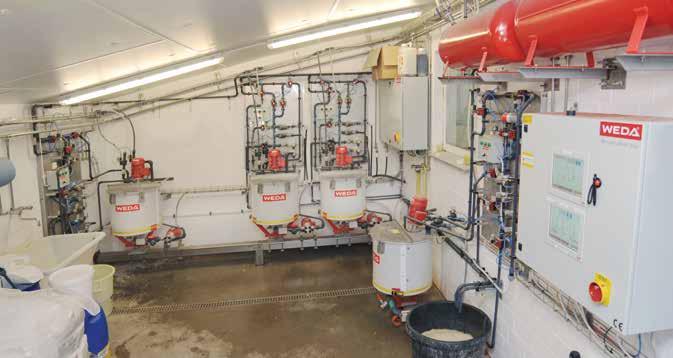

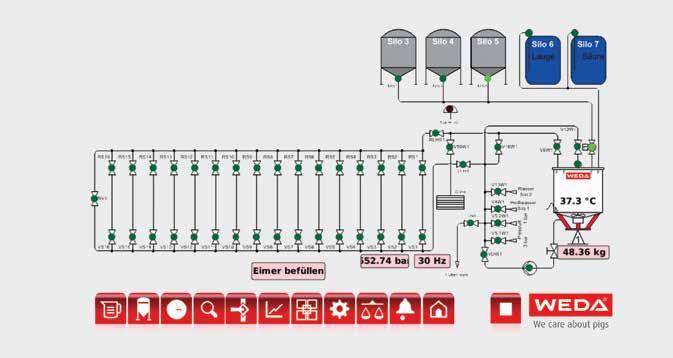

12 Nedves etetés Nutrix+ Szopós malac-etetés Az anyakoca tehermentesítése A magas alomszámok nagy tejmennyiséget követelnek a kocától, melyet a koca nem mindig tud előállítani. A Nutrix+ tehermentesíti a kocát úgy, hogy a malacok etetésében támogatást nyújt. A Nutrix+ rendszerrel a szopós malacok a lehető legjobban el lesznek látva. Folyamatábrázolás 12

13 Nedves etetés Takarmányfelhasználás Nutrix+ malacetetés (gyakorlati teszt 650 malacnál) y ,5 2,5 kb 2,5kg tejpótló Kézi etetéssel kb 2,5kg tejpótló Kézi etetéssel 4 kb 4kg tejpótló 1 Nutix+ -szal 4 kb 4kg tejpótló 2 Nutix+ -szal 5 kb 5kg tejpótló 3 Nutix+ -szal 5,5 kb 5,5kg tejpótló 4 Nutix+ -szal 6,5 kb 6,5kg tejpótló 5 Nutix+ -szal 7 kb 7kg tejpótló 6 Nutix+ -szal 9 kb 9kg tejpótló 7 Nutix+ -szal 10 kb 10kg tejpótló 8 Nutix+ -szal 16 kb 2kg PreSt kb 14kg tejpótló 9 Nutix+ -szal 18 kb 4kg PreSt kb 14kg tejpótló 10 Nutix+ -szal kb 6kg PreSt kb 10kg tejpótló 11 Nutix+ -szal kb 8kg tejpótló kb 8kg PreSt 12 Nutix+ -szal 10 kb 10kg PreSt 13 Nutix+ -szal 12 kb 12kg PreSt 14 Nutix+ -szal 16 kb 16kg PreSt 15 Nutix+ -szal 25 kb 25kg PreSt 16 Nutix+ -szal 30 kb 30kg PreSt 17 Nutix+ -szal 33 kb 8kg Malac 1 kb 25kg PreSt 18 Nutix+ -szal 34 kb 14kg Malac 1 kb 20kg PreSt 19 Nutix+ -szal 35 kb 20kg Malac 1 kb 15kg PreSt 20 Nutix+ -szal 40 kb 30kg Malac 1 kb 10kg PreSt 21 Nutix+ -szal kb 5kg PreSt kb 45kg Malac 1 22 Nutix+ -szal kb 65kg Malac 1 kb 65kg Malac 1 x Index: Tej = Tejpótló PreSt = Prestarter Malac1 = Malacnevelő 1 x = Idő (napokban) y = Takarmánymennyiség (kg) 13

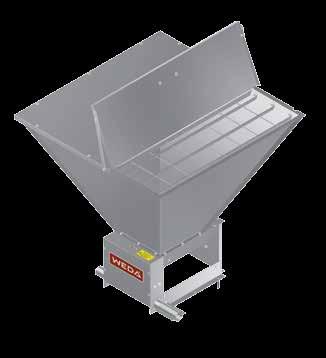

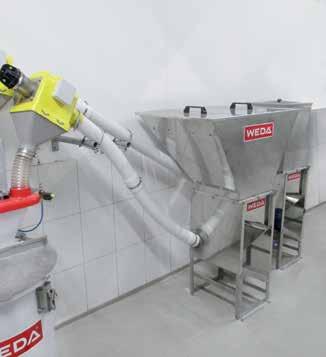

14 Nedves etetés FD100 / FD200 / FD600 takarmányadagoló Nutrix+-hoz Gyors és egyszerű adagolás Az FD100-as, FD200-as ès FD600-as takarmányadagolók gyors és egyszerű takarmányadagolást biztosítanak a Nutrix+ keverőtartályaihoz. Előnyei Adagolótölcsér csatlakozóval FD100 kapacitás: kb 100 l FD200 kapacitás: kb. 200 l FD600 kapacitás: kb. 600 l Meghajtó: 0,75 kw 6m-es behordóspirál Csőátmérő: 75 mm FET600 adagoló Nutrix+-hoz Megbízható adagolás A FET600-as adagolótölcsér problémamentes és folyamatos száraztakarmány beadagolást biztosít a Nutrix+ rendszerhez. Előnyei Adagolótölcsér nemesacél csatlakozódobozzal Védőrácsos csatlakozódoboz Kapacitás kb. 600 l Adagolás 60mm-es láncos behordóval Stabil Egyenletes továbbítás Tiszta kiürítés Nincs boltozódás 14

15 Weda BW+ típusú maradék nélküli etetés Nedves etetés A maradék nélküli etetés munkamódszere (Körvezeték) 1 2 Komponensek Komponensek Keverőtartály HV Keverőtartály HV Szivattyú Szivattyú Etetőszelepek Etetőszelepek A takarmányt keverőtartályban keverik. A keverőtartály alatt egy mérleg található, ami segítségével a takarmány komponenseit lemérve, súly alapján adagolják. A takarmányt a berendezés az utolsó szelepig bepumpálja a vezetékbe. Ekkor minden szelepen keresztül kiadagolásra kerül a megfelelő mennyiség, addig, amíg a keverőberendezés ki nem ürül. A kiszorított víz a használt víz (HV) tárolóba kerül. Komponensek 3 4 Komponensek Keverőtartály HV Keverőtartály HV Szivattyú Szivattyú Etetőszelepek Etetőszelepek A vezetékben található takarmányt a használtvíz-tartályban lévő vízzel együtt az állatokkal megetetik. A takarmányt maradéktalanul megetetik az állománnyal. A csővezetékekben víz marad. A következő a keverőberendezésben történő takarmánykeveréshez a szükséges vizet az etetővezetéken átpumpálják. 15

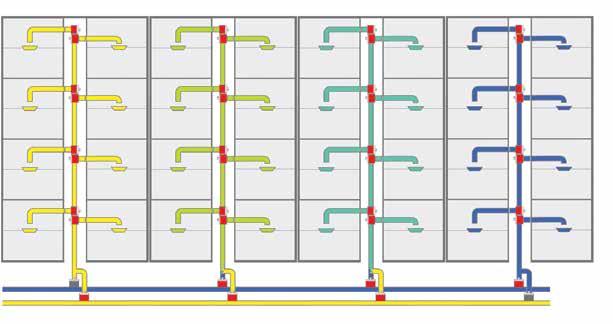

16 Nedves etetés Vakágas csővezeték Kisebb istállókhoz ideális Ezzel a rendszerrel minden istállótermet célzottan saját etetővezetékkel lehet ellátni, etetni. Az utolsó napi etetéskor vizet engednek az előremenő ágakba, úgy, hogy éjszakára a vezetékben ne legyen takarmánymaradék. Komponensek Szivattyú Keverőtartály Körvezeték vakágakkal Nagyobb istállókhoz ideális Ezzel a megoldással a sok részből álló nagy istállók etetése oldható meg könnyedén. A takarmány útját jelentősen lerövidítjük és ezzel anyagköltséget takarítunk meg. Hozzáadott anyagokat (additíveket) injektálással be lehet juttatni a vakágasvezetékekbe. Komponensek Keverötartály HV Szivattyú 16

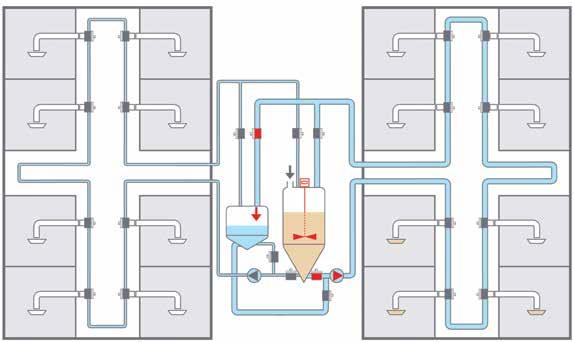

17 FastLine Nedves etetés Okos technika az utolsó szelepig Külön használtvíz-vezeték teszi lehetővé a moslék optimális és sokkal gyorsabb előrejutását. A használt vizet nem csak az etetőkonyhában lehet átkapcsolni, hanem a termek előtt közvetlenül is. Megoldás az összes termelési területen Double Feed Ez a rendszer két nedves etetési rendszert egyesít egy keverőtartályon belül. A tartály egy nagy csatlakozóval rendelkezik, egyrészről a kocák és hízók etetéséhez, valamint egy kis csatlakozóval a malacok etetéséhez. Ezzel lehet biztosítani, hogy koca- és hízótakarmányt ne juttathassunk a malacokhoz. 17

18 Nedves etetés Magic Feed Összes etetőrendszer egyben Magic Feed egy olyan etetéskombináció, amely a multifázisú, duplacsöves, vakágas és a maradék nélküli etetést (utólag szerelt visszatérő ággal) foglalja magába. A hízó 1 és hízó 2 takarmány különböző keverési arányban kiadagolható. 100% Hízó 2 30% Hízó 1 70% Hízó 2 60% Hízó 1 40% Hízó 2 100% Hízó 1 Hízó 1 Hízó 2 Példák nedves etetésre szolgáló berendezésekre Nutrix+ rendszerű szopós malac etetés 18

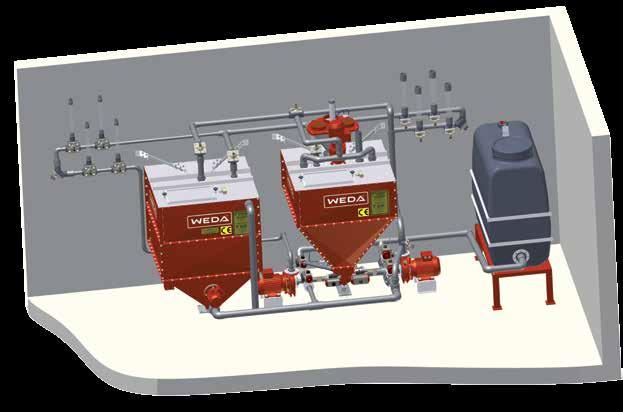

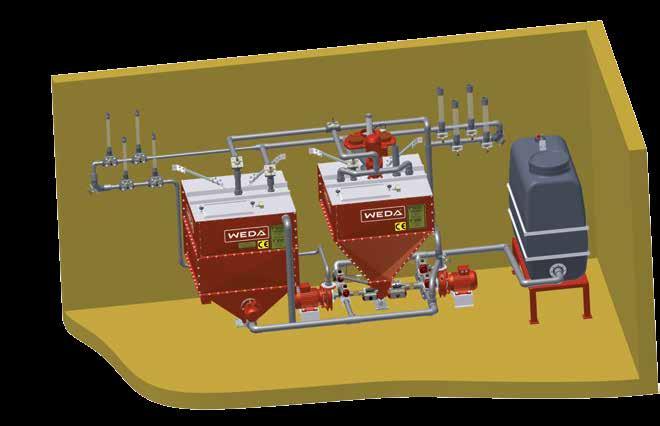

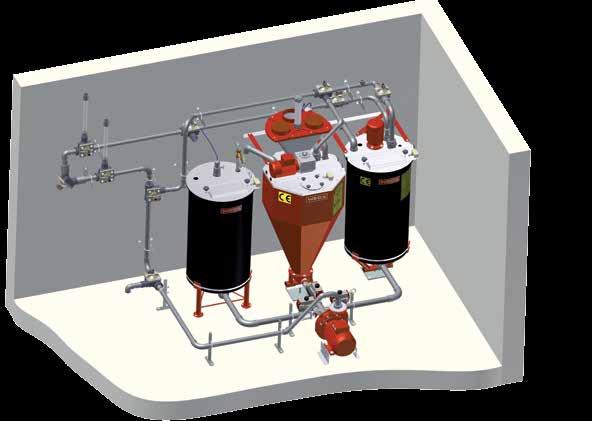

19 Nedves etetés A Conticomp maradék nélküli etetőrendszer akár malacot is képes etetni Maradék nélküli Double-Feed-etetőrendszer akár 150 kocás zárt üzemhez 19

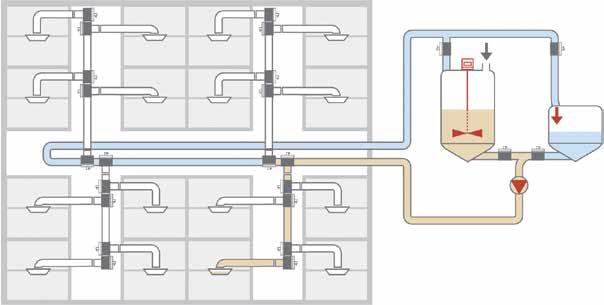

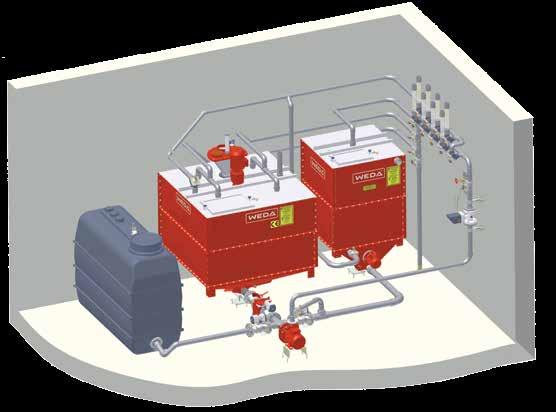

20 Nedves etetés Példák nedves etetési rendszerekre Maradék nélküli etetőberendezés max hízós rendszerhez Kb hízóra szabott maradék nélküli párhuzamos működésű etetési rendszer 20

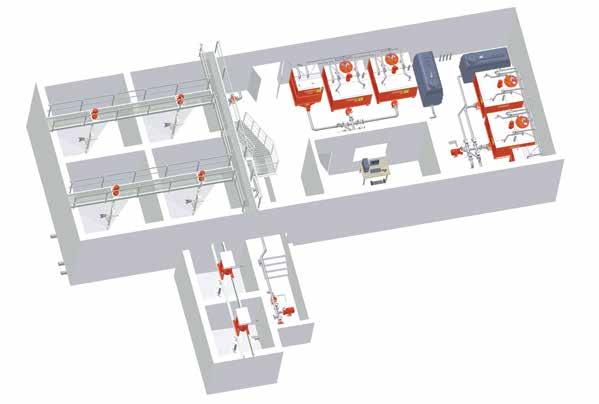

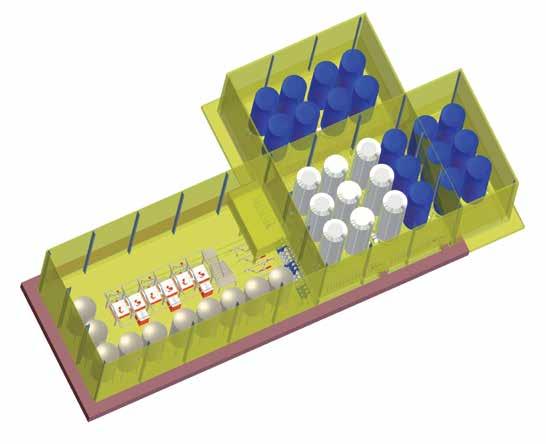

21 Nedves etetés Kb hízót ellátó maradék nélküli etetőberendezés Melléktermékek Száraz anyagok (pl. kenyér) folyósítására szolgáló előkeverő Maradék nélküli etetőberendezés kb hízóhoz Folyékony melléktermékek Száraz komponensek 21

22 Nedves etetés Conticomp-tartály Folyékony takarmánytartály kismalacoknak A Conticomp-tartály ideális a kismalacok korosztályos igényeinek megfelelő és higiéniailag kifogástalan ellátására. A legkisebb folyékony takarmány mennyiséget is gond nélkül meg lehet keverni. F F E A B C D Előnyei Akár kismalac nedves etetését képes ellátni 5 kg-os legkisebb folyékony takarmánymennyiségtől a 150 kg-os maximális mennyiségig lehet bekeverni és kietetni 6 kg-tól 35 kg-os kismalacok számára ideális A Conticomp-rendszer is fel van szerelve Hy.Light, ph-ellenőrző, alkáli- és savas mosó rendszerrel A csővezeték maximális hossza az utolsó adagolószelepig: 32-es vezetéknél 75 m, 40-es vezetéknél 100 m Már meglévő nedves etető berendezéssel is kombinálható Opció: állványra szerelt kivitel A B C D E F Méret (mm)

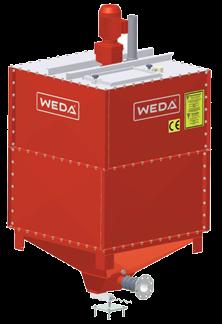

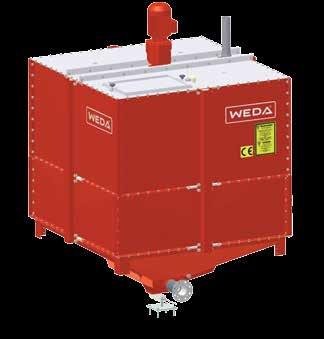

23 QXS típusú tartály Nedves etetés Kis tartály nagy istállókhoz A QXS típusú tartállyal, különböző átmérőjű vezeték használatával mind malacokat, mind kocákat és hízókat is lehet etetni. Ezt a tartály alján található négyszögletes gyűjtőedény teszi lehetővé. F F Előnyei 2 darab szivattyús tisztítószelep A tisztítószelepek nem kényesek, nem dugulnak el MSE típusú nemesacél keverőművel vannak felszerelve Minimális keverési mennyiség kb kg A nemesacél tartályok tiszták, stabilak és bővíthetők Lehetőség van a csírák és baktériumok elpusztítására szolgáló UV-fény pótlólagos beépítésére A tartály alján lévő négyszög alakú gyűjtőedény a legkisebb mennyiség bekeverését is lehetővé teszi 90-es, vagy 50-es kimenettel, vagy ezek kombinációjával is kapható Moduláris építhetőség 1-ponton történő mérés A föld szintje alatt is képes keverni E A B C D Hasznos űrtartalom/l A Méret (mm) B Méret (mm) C Méret (mm) D Méret (mm) E Méret (mm) F Méret (mm) Keverőlapát Motorteljesítmény (kw) 1,5 1,5 1,5 1,5 1,5 23

24 Nedves etetés QS típusú tartály Keverőtartályaink bármelyik ajtón beférnek QS típusú négyszögletes, jó minőségű nemesacélból készült keverőtartályt a helyszínen szereljük. Mivel gyorsan be lehet építeni, valamint a szállítás egyszerű, költséget takarítunk meg. F F Előnyei 2 darab pumpás tisztítószelep A tisztítószelepek nem kényesek és nem dugulnak el Nemesacélból készült MSE típusú keverőművel szereltük fel. A keverőszárnyak magasságát és szögét egyénre szabottan be lehet állítani Minimális keverési mennyiség: 40 kg A nemesacél tartályok tiszták, stabilak és bővíthetőek E A B C D Lehetőség van a csírák és baktériumok elpusztítására szolgáló UV-fény pótlólagos beépítésére A jó keverési hatásfokot a négyszögletes építési mód biztosítja Kívánságra lehetőség van egypontos és négypontos mérlegelésre 24 Hasznos űrtartalom/l A méret (mm) B méret (mm) C méret (mm) D méret (mm) E méret (mm) F méret (mm) Keverőlapát Motorteljesítmény (kw) 1,5 1,5 1,5 1,5 1,5 1,5 2,2

25 QM típusú tartály Nedves etetés A tartályokat méretre szabva építjük A QM keverőtartályának értékes nemesacél elemeit a helyiség adottságaitól függően tudjuk az etetőkonyhába tenni. F F Előnyei 4 darab szivattyús tisztítószelep A tisztítószelepek nem kényesek és nem dugulnak el Nemesacélból készült MSE típusú keverőművel szereltük fel. A keverőszárnyak magasságát és szögét egyénre szabottan be lehet állítani A nemesacél tartályok bővíthetőek Lehetőség van a csírák és baktériumok elpusztítására szolgáló UV-fény pótlólagos beépítésére A jó keverési hatásfokot a négyszögletes építési mód biztosítja Kívánságra lehetőség van egypontos és négypontos mérlegelésre is E A B C D Hasznos űrtartalom/l A méret (mm) B méret (mm) C méret (mm) D méret (mm) E méret (mm) F méret (mm) Keverőlapát Motorteljesítmény (kw) 1,5 1,5 1,5 2,2 3,0 3,0 3,0 25

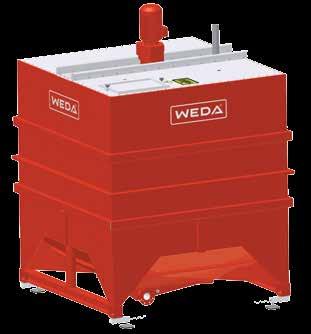

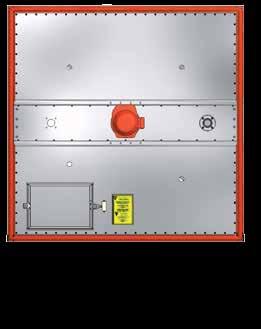

26 Nedves etetés Q tipusú tartály A legnagyobb mennyiséget is befogadó tartályunk Az értékes nemesacélból készült, négyzet alakúra hegesztett Q típusú keverőtartály a legnagyobb mennyiségnek is képes helyet adni literig sorozatgyártásban készül, de igény esetén nagyobb befogadóképességűt is szívesen elkészítünk. E Előnyei 4 darab szivattyú meghajtású tisztítószelep A tisztítószelepek nem kényesek és nem dugulnak el Nemesacélból készült, MSR típusú keverőművel szereltük fel. A keverőszárnyak magasságát és szögét egyénre szabottan be lehet állítani SS-keverőmű használatához is alkalmas D A B C A nemesacél tartályok tiszták, stabilak és bővíthetőek Lehetőség van a csírák és baktériumok elpusztításáraszolgáló UV-fény pótlólagos beépítésére A jó keverési hatásfokot a négyszögletes építési mód biztosítja 4-pontos mérlegeléshez 26 Hasznos űrtartalom/l A - méret (mm) B - méret (mm) C - méret (mm) D - méret (mm) E - méret (mm) Keverőlapát Motorteljesítmény (kw) 3,0 3,0 4,0 4,0 5,5 5,5 7,5 7,5 7,5 7,5

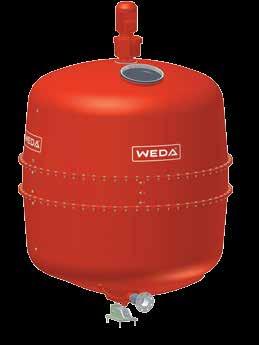

27 GR típusú tartály Nedves etetés Kerek egész A GR típusú tartály üvegszállal megerősített műanyagból készült kerek alakú, álló, zárt keverőtartály. F Előnyei Nemesacélból készült, MSR típusú keverőművel szereltük fel. A keverőszárnyakat vízszintesen, függőlegesen és oldalirányba is egyénre szabottan be lehet állítani 1000-től 6200 literes űrtartalommal Mérettől függően 1-,3- vagy 4-pontos mérlegelőrendszer lehetséges 2 db a takarmánypumpa által működtetett tisztítószelep A tisztítószelepek nem kényesek és nem dugulnak el Lehetőség van a csírák és baktériumok elpusztítására szolgáló UV-fény pótlólagos beépítésére A beépített ütközőlemezek biztosítják a kívánt keverőhatást A nemesacél tartályok árban kedvezőbb alternatívája E A B C D Hasznos űrtartalom/l A méret (mm) B méret (mm) C méret (mm) D méret (mm) E méret (mm) F méret (mm) Keverőlapát Motorteljesítmény (kw) 1,5 1,5 1,5 2,2 3,0 3,0 4,0 Mérlegelés 1P/3P 1P/3P 1P/3P 1P/3P 1P/4P 1P/4P tylko 4P 27

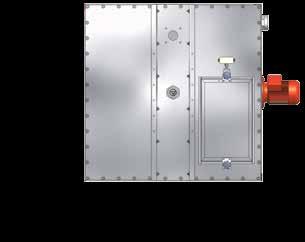

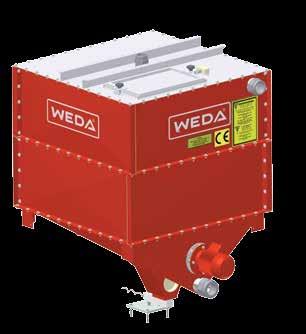

28 Nedves etetés BWS típusú használtvíz-tartály A maradék nélküli etetés ideális használtvíz-tartálya A nemesacél használtvíz-tartály különböző méretben érhető el. A magas higiénés állandót integrált tisztító rendszerek biztosítják. A A Előnyei B C Nemesacél gyűjtőtartály literes méretek Az etetőszivattyú által hajtott tisztítószelep A tisztítószelepek nem kényesek és nem dugulnak el Lehetőség van a csírák és baktériumok elpusztítására szolgáló UV-fény pótlólagos beépítésére Szondás etetés esetében gond nélkül lehetőség nyílik plusz keverőmű beépítésére Hasznos űrtartalom/l A -méret (mm) B -méret (mm) C -méret (mm) Motorteljesítmény (kw) ,55 0,55 0,55 0,55 0,55 0,55 0,55 28

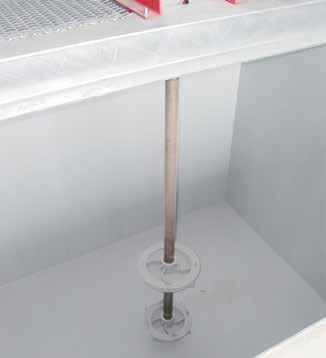

29 Komponenskeverő-berendezés Nedves etetés Keverve és nem rázva! A Weda keverő berendezései gondoskodnak arról, hogy a takarmány komponenseinek optimális keverékéből homogén folyékonytakarmány legyen. A keverők gyors mozgású vágó-keverő berendezésként is kaphatóak. Az SS típusú keverőberendezés előnyei Gyors működésű vágó-keverő berendezés Alkalmas takarmány-komponensek darabolására (pl. kenyér, sült burgonya, tészta) 7,5-30 kw teljesítmény től literes kapacitású előkeverő-tartály (egy keverőnél) 2 db keverő beépítése esetében az előkeverő-tartály l kapacitásra alkalmas Az MSE-keverőberendezés előnyei Közepesen gyorsan forgó motorral (kb. 64 perc -1 ) A motor kiválasztása a tartály méretéhez igazodik A keverőlapát és a tengely nemesacélból Az összes QS és QM típusú tartálymérethez A keverőlapát magassága állítható A keverőlapátok több, mint 20 %-os energiamegtakarítást tesznek lehetővé Fermentációhoz 40min -1 fordulattal is elérhető Késvédelemmel ellátott SS-keverőműhöz készült keverőlapátok 29

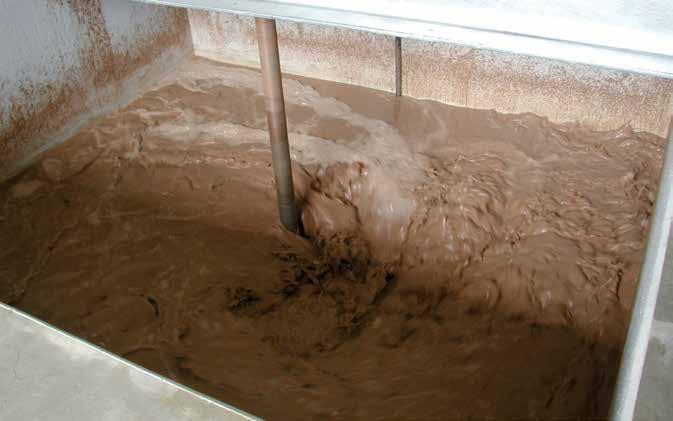

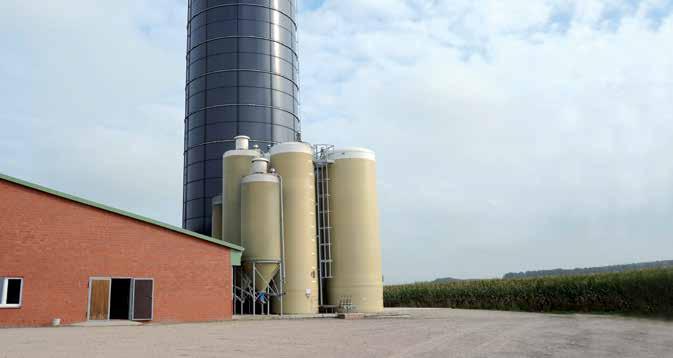

30 Nedves etetés Melléktermékek Gondoskodunk róla, hogy a melléktermékeket hatékonyan használják fel - pénzt spóroljanak meg Az olyan melléktermékek, mint pl. a savó, konyhai hulladék vagy burgonya maradék költséghatékony fehérje- és zsírforrások, melyeket a hagyományos takarmány komponensekkel összekeverve meg lehet etetni az állatokkal. Előnyei Költséghatékonyabb, mint a hagyományos takarmányok Az állatok gyorsabban nőnek Táplálkozáspszichológiai előnyök A szerves savak javítják az állat egészségét 30

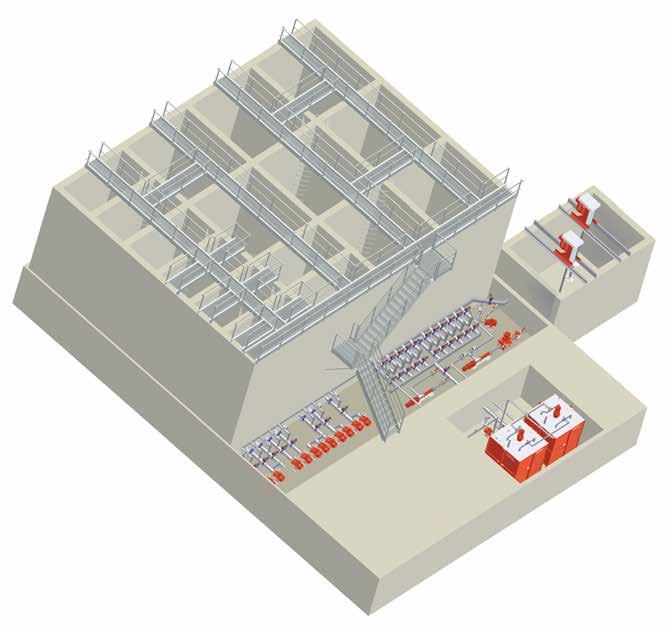

31 Nedves etetés hízót, kocát és malacot befogadó telep a b Tárolótartályok Száraz melléktermékek előkeverése Párhuzamos működésű BW+ Ezen a telepen a hagyományos takarmányt központilag keverik be és aztán a csővezetékeken keresztül a különböző területekre osztják szét. Minden termékhez, legyen az hagyományos takarmány, vagy melléktermék, két tandemtartály van. Példa: Az a jelű tartályban savó van és az etetés során kiürül, a b jelű tartály tele van. Ha az a tartály teljesen üres, akkor ki lehet tisztítani. A berendezés közben a b tartályból kiszívja a savót. 31

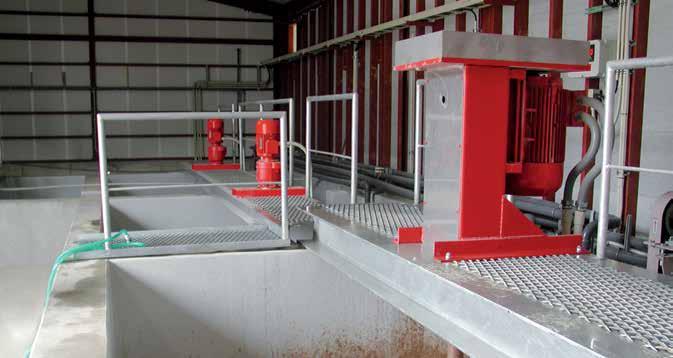

32 Nedves etetés Melléktermékek Az állatok egészségének javítása A melléktermékekben található szerves savak hozzájárulnak az állatok egészségének javításához. Ezen túl a melléktermékek árban kedvezőbbek, mint a hagyományos takarmányok. Előkeverő 32 Előkeverő akna

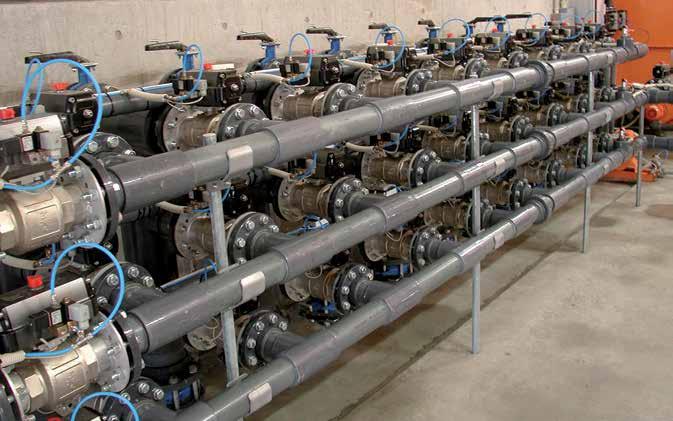

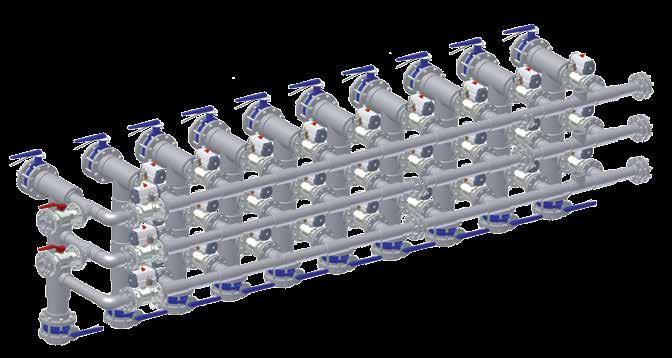

33 Nedves etetés Tervezés Megvalósítás 33

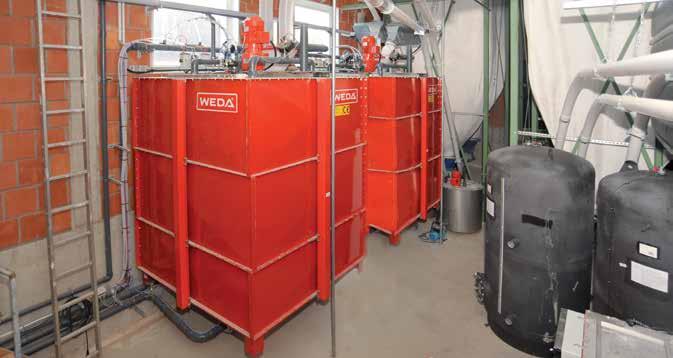

34 Nedves etetés Fermentáció Alacsonyabb költségek, jobb egészségi állapot A fermentált takarmánykomponensek bizonyítottan pozitív hatással vannak az állatok egészségére. A köhögési és emésztési problémák jelentősen visszahúzódnak és a szalmonella csökken. Ezáltal csökkennek az állatorvosi költségek és az antibiotikumok alkalmazásának szükségessége. Előnyei Az élelmiszeriparban a fermántációs eljárás segítségével teszik tartósabbá és értékesebbé az élelmiszereket. Fermentált élelmiszerek támogatják az immunrendszert ésjavítják az egészségi állapotot. Gyógyszerhasználat jelentős csökkenése. Állatorvosi költségek csökkenése. A sertéstartásban alkalmazott fermentáció oly módon módosíthatja a takarmány összetevőket, hogy egy un. Előemésztés következik be. Előny: Jobb takarmányhasznosítás, állatonkénti takarmányköltség jelentősen csökkenése. Magasabb takarmányfelvétel Növekvő teljesítmény Költségek csökkenthetők, mivel az olcsóbb hazai takarmányösszetevők alkalmazhatók (pl. repce, rozs) a drága, genetikailag módosított szója helyett, közel azonos teljesítmények elérése mellett. A fermentációnál ásványi foszfor és takarmánysav beadagolása nem szükséges, mely további megtaka- rításokat eredményez. Bevétel és nyereség növekedés. Kisebb környezetterhelés a hígtrágyában csökkentett foszfor és nitrogéntartalom által. A hígtrágya összmennyiségének csökkenése, mivel a fermentáció segítségével magasabb szárazanyagtartalom és tápanyagtartalom etethető ki. Ellenőrzött fermentációs eljárás a hagyományos módszerrel szemben jobb vezérlést tesz lehetővé Az ellenőrzött módszerhez egy folyékony etetési rendszer és kettő fermentációs tartály szükséges. A tartályok váltogatásával valamennyi fermentációs eljárás zavartalanul futhat. A fermentációhoz elengedheteten baktériumkultúra beadagolása háromféle módon lehetséges: Egy előoltótartályban táptalajjal kombinálva, kész szárazkomponensként száraz adagolóval, ami egyből a keverőtartályba adagol vagy kész folyékony komponensként. 34

35 Nedves etetés A fermentáció lehetőségei Melléktermékek Keményítő komponensek Fehérje komponensek Hideg víz Forró víz Kiegészítő Baktérium Keményítő komponensek Fehérje komponensek Hideg víz Forró víz Baktérium Kiegészítő Fermentáló tartály 1 Fermentáló tartály 2 Melléktermékek Keverőtartály Fermentáló tartály 1 Fermentáló tartály 2 Keverőtartály Állát Állát Etetőtartályban történő keverés Fermentáló tartályban történő keverés Keményítő komponensek Fehérje komponensek Hideg víz Forró víz Keményítő komponensek Fehérje komponensek Hideg víz Forró víz Baktérium Fermentáló tartály 1 Fermentáló tartály 2 Baktérium Fermentkeverőtartály Fermentkeverőtartály Fermentáló tartály 1 Fermentáló tartály 2 A ferment kérése egy üres komponenskimeneten keresztül Etetőtartály Kiegészítő Melléktermékek Etetőtartály / Más gyártó Kiegészítő Melléktermékek Állát Állát Külön tartályban történő keverés Külön, más gyártó tartályában történő keverés 35

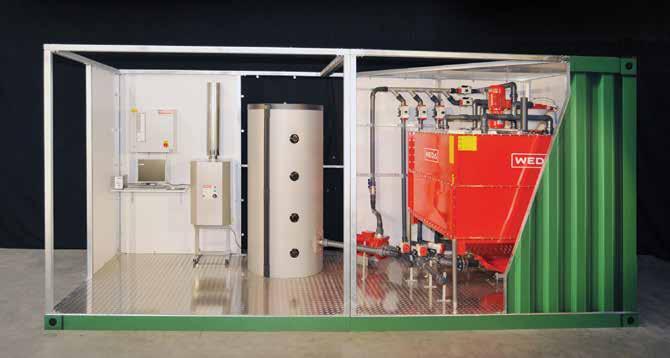

36 Nedves etetés Fermentáció FermCube A már meglévő berendezések fermentációra történő átállítása nem ritkán építési engedély köteles. Ezekre az esetekre fejlesztettük ki a FermCube névre hallgató fermentációs konténert, az ideális megoldást, mivel a konténer esetében nincs szükség engedélyezési folyamatra. Előnyei 36 Komplett fermentációs berendezés egy konténerben, komplett folyamatvezérléssel, felügyelettel, keverőtechnológiával és melegvízelőállítással. Egységesített modultrendszer, mely szinte minden istálló mellé elhelyezhető. Egy beépített ellenőrző rendszer értékeli ki a fermentációs adatokat és felel a magas eljárásbiztonságért. A konténer készre szerelten kerül szállításra és csak csatlakoztatni kell a meglévő rendszerhez. Problémamentesen kombinálható más gyártók által gyártott vagy meglévő rendszerekkel. A fermentációs folyamat a víz előállítás és a kietetés automatikusan történik. Valamennyi fermentációs adat naponta automatikusan a WEDA Ferminate Plus program segítségével szinkronizálható bármely takarmányozó szoftwerrel így az esetleges risztások azonnal elháríthatóak. Többé nincs szükség génmódosított szója alkalmazására. Egészségesebb állatok Csökkentett foszforbevitel a takarmányban. Alacsonyabb takarmányozási költségek a jobb takarmányhasznosulás által.

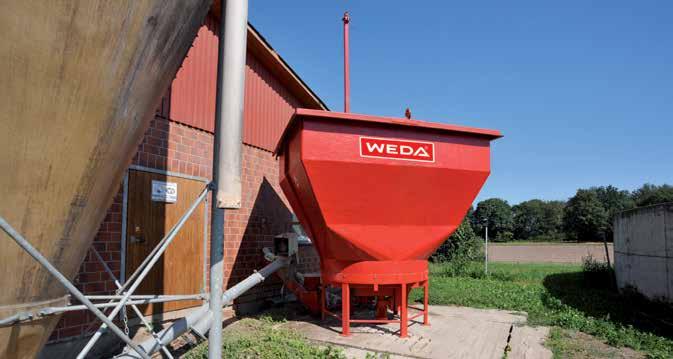

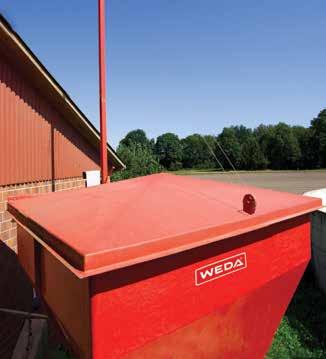

37 Kerek adagoló garat Nedves etetés A takarmány optimális köztes tárolása, bármely időben A kerek adagoló tartály a száraz és a nedves takarmánykomponensek köztes tárolására alkalmas. A takarmány komponenseit a nedves takarmány keverőtartályába szállítócsiga, vagy szivattyú szállítja. Előnyei A tartály üvegszál megerősítésű műanyagból (GFK) készült, melynek felső pereme acél. A tartály alapja rozsdamentes acél 0,37 KW-os kihordócsiga Ideális CCM (Corn-Cob-Mix)-hez és nedves gabonához Késes kitárolás biztosítja hogy először a maradék CCM kerüljön ki A nagyobb rögöket és csomókat is felaprítja és kihordja Zavaró boltozódás elkerülése 5 különböző méretben kapható Opciósan visszanyomó szivattyúval: rugalmas szállítás több keverőtartályhoz, a távolságtól és a minőségtől függetlenül lehetséges, magas szállítási teljesítmény melyet a folyékony szállítás teszi lehetővé (150 kg fölötti takarmánymennyiség esetében, ha az adagoló nem az etetőkonyhában áll) A kerek adagoló tartály teteje 37

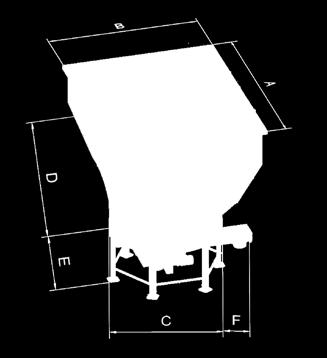

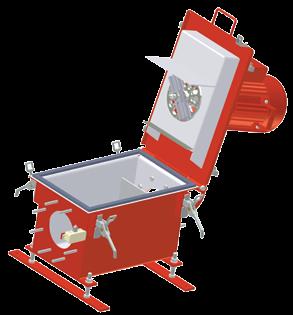

38 Nedves etetés Kerek adagoló tartály Időközi tárolás, higiénia a legmagasabb fokon A kerek adagoló tartály ideális CCM (Corn-Cob-Mix) és nedves gabona tárolásához. A nagyobb darabokat és csomókat is gond nélkül felaprítja és kihordja. Alapvetően mindig először a maradékot hordja ki. Műszaki adatok 2,7m 3 3,5m 3 4,3m 3 6,0m 3 10m 3 A méret (mm) B méret (mm) C méret (mm) D méret (mm) E méret (mm) F méret (mm) Űrtartalom (m 3 ) 2,7 3,5 4,3 6,0 10,0 Napi adag (Hízók száma) 900* 1.100* 1.300* 1.900* 3.200* * ha a nedves takarmány: 50 %-os CCM-arány (SZA-tartalom: 40 %) a száraz takarmányban Mazerátor (Homogenizáló) Hogy a takarmány mindig ugyanolyan állagú legyen A macerátor olyan szivattyúzható anyagok darabolására szolgál, mint pl. a sült burgonya és burgonya. Idegen anyagok, mint pl. a kő, nem kerülnek a takarmányba. Előnyei Nagy fordulatszámmal működő vágó-keverőművel szereltük fel Könnyebb anyagokat, mint pl. a burgonyát az aprítószita kései aprítják fel Az olyan nehéz idegen anyagok, mint a kő és fémdarabok ebben a tartályban biztosan fennakadnak A macerátort frekvenciaváltó segítségével is lehet irányítani, a fordulatszám változtatható Lehetséges kiegészítő az automata nyomásfigyelő 38

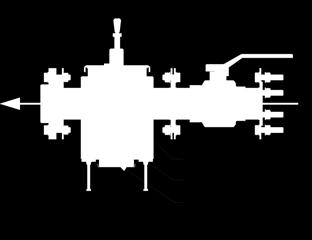

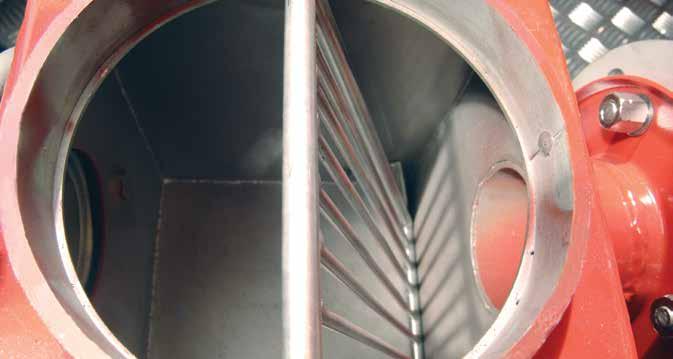

39 Idegenanyag-leválasztó Nedves etetés Biztonságban a szivattyú Hogy a folyékony etetőberendezés szivattyúit megóvjuk, használjuk az idegenanyag-leválasztót. Erős mágnes választja le a fém- és beépített szűrő pedig a nem fém idegen testeket. Az idegenanyag-leválasztóban lévő szita felfogja a takarmányban található idegen anyagokat. Előnyei A mágnes magához vonza a fém részeket A szita a fémen kívüli idegen testeket különíti el 75mm, 90mm, 140mm, 160mm és 200mm-es csőátmérőben kaphatóak Kompakt kivitel, kevés a maradék Az etetéstől függő ellenőrző intervallumok Ütközőlemez Szita Mágnes A takarmány haladási iránya az idegenanyag-leválasztóban 39

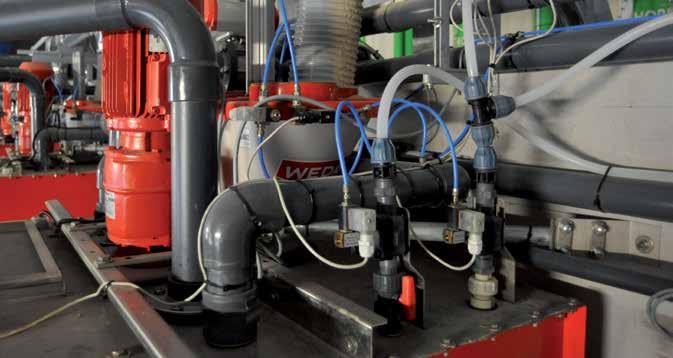

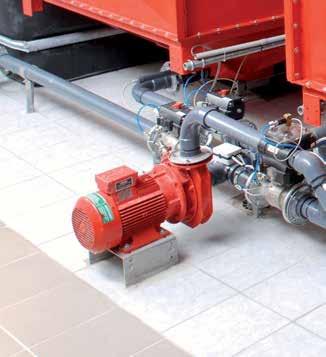

40 Nedves etetés Szivattyúk A nedves takarmány megbízható szállítása A Weda cég szivattyúi különösen megbízhatóan működnek és a nedves takarmányozó rendszerben gondmentes továbbításról gondoskodnak. A centrifugál szivattyú előnyei 4,0 kw vagy 7,5 kw teljesítményfelvétel A ház sorozatgyártásban nemesacélból készül Saját Weda gyártás Cserélhető kopóalkatrészekkel Mielőtt a gyárból kikerül minden egyes szivattyút mérőálláson tüzetesen átvizsgálnak Műszaki adatok 4,0 kw-os centrifugál szivattyú 7,5 kw-os centrifugál szivattyú 4,0 kw-os centrifugál szivattyú a Conticomp rendszerhez Maximális nyomás nélküli mozgatott anyag mennyiség Mozgatott anyag mennyiség etetéskor Maximális nyomás (t/óra) (l/perc) (t/óra) 50Hz 60Hz ,6 5, ,8 7, ,6 6,5 A csigaszivattyú előnyei Rövid, kompakt kivitel közvetlenül fölszerelve a hajtóműre (blokk forma) Sűrű anyagok kijuttatásában illetve a nagyfokú adagolási pontosság elérése érdekében (<5 kg) használható A szivattyúház nemesacélból készült Frekvencia- és nyomásszenzorral készül a folyékony etetőrendszerhez WD 15/4 típusú szelepkarimával a maradékképződés elkerülésére Saját Weda-gyártmány Cserélhető kopóalkatrészekkel Mielőtt a gyárból kikerül, minden egyes szivattyút mérőálláson tüzetesen átvizsgálnak Műszaki adatok Teljesítmény (kw) Továbbított mennyiség (t/óra) WD10-es típus 4,0 10 WD15-es típus 4,0 15 WD15/4-es típus 4,

41 Alkáli tisztítás és savas mosás Nedves etetés Higiénia melyről a mesterek álmodnak Az egész nedves etető-berendezést rendszeres időközönként lúgos öblítéssel (a ph érték 12-nél nagyobb) automatikusan kimossák. A tartályokat 4-es, vagy annál kisebb ph értéken tisztítják. Előnyei Alkáli tisztítás: A vegyi tisztítófolyamat és az öblítés mosóhatásán alapuló kettős hatású okos megoldás Jelentősen növeli a nedves etetőrendszer tisztaságát Az egész berendezés (a mérő-keverő tartály, a használtvíz-tartály és a csővezetékek) magas ph értékű vízzel automatikusan átmosásra kerül A tartályokban és a csővezetékekben az olyan savellenálló flórát, mint pl. az élesztőgomba, nagy részben megöli Az öblítés intervallumait szabadon választhatjuk meg A jobb higiénés feltételek az állatelhullás és a stressz csökkenéséhez vezetnek A lúg összmennyisége annyira csekély, hogy a trágya-lagúnába nyugodtan bele lehet engedni Savas mosás: Lehetséges a savas mosási eljárás is, hogy a baktériumok elszaporodását meggátoljuk A mosásból származó savat a következő etetésnél az állatok megkapják, ami táplálkozáspszichológiai előnyökkel jár Teljesen automatikus folyamat Takarékos vízhasználat A vegyi tisztítószerek takarékos használata, különösen vigyázva a ph értékekre Az emberi szervezet számára nem jelent olyan fokú veszélyt, mint a savködképzős eljárások Hatásosabb és sokkal egyszerűbb, mint a savködképzős eljárás, hiszen a meglévő mosó szelepeket használjuk Szerves savakat vagy savkeverékeket használunk V1-es lúg-/ savadagolás tulajdonságai: Saválló / alkáli-biztos 220V, 50Hz, 50W Szállító kapacitás: max. 60 l/óra IP 55-ös védelem V3-as lúg-/ savadagolás tulajdonságai: Saválló / alkáli-biztos 24V Légnyomás-vezérlés Szállító kapacitás: 496,8 l/óráig 41

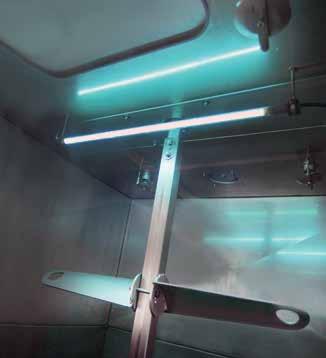

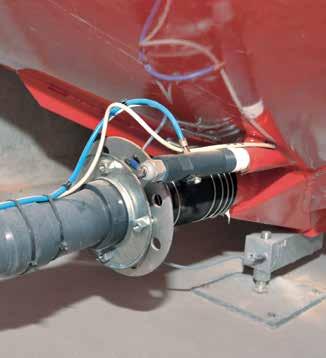

42 Nedves etetés Hy.Light Keverő-, használtvíz- és víztartályok professzionális tisztítására kifejlesztve A Hy.Light a Weda higiénés csomagjának a része. A 100 %-ban UV-fényen alapuló rendszer a tartályok falán megbújó csírákat és baktériumokat megöli, a gombák és élesztőgombák keletkezését megakadályozza, mindezt a legkedvezőbb üzemeltetési költségen. Előnyei A tartályok falán megbújó csírákat és baktériumokat megöli A gombák és élesztőgombák keletkezését megakadályozza A takarmányra teljesen semleges hatású A biztonsági kapcsoló miatt nem alakul ki veszélyhelyzet, nem úgy, mint a savgőznél. A tartály kinyitásakor a fény automatikusan elalszik. A savgőznél viszont a túlnyomás miatt megsérülhetünk 32 cm és 92 cm hosszúságú csövek Kedvező üzemeltetési költség (40 wattos csövek) Élelmiszerre engedélyeztetve az élelmiszer- és közszükségleti cikkekről szóló törvény szakasz 1,2. pontja alapján Weda ph-control Ideális megoldás az optimális egészségi állapot és a legcsekélyebb elhullás elérésére A ph-control rendszerrel a hozzáadott nedves takarmány ph értékét mérjük. Amennyiben a kívánt ph értéket még nem értük el, egy kis savat adunk hozzá. Ezt a folyamatot addig ismételjük, míg a kívánt ph értéket el nem érjük. Előnyei A kívánt ph értéket nyújtó receptúra alapján keverjük a takarmányt, folyékony takarmánysav hozzáadásával Az eljárást a Weda szabadalmaztatta Optimális mennyiségű emésztőflórát eredményez az állatok gyomor-bél-traktusában, mivel az állandó ph érték az emésztő enzimek mennyiségét és működését pozitívan befolyásolja Az ideális ph érték javítja az állatok vitalitását Különösen fontos a kismalacok és kocák takarmányozása során Teljesen automatikus eljárás A számítógép természetesen különböző ph értékeket vesz figyelembe minden egyes receptúránál 42

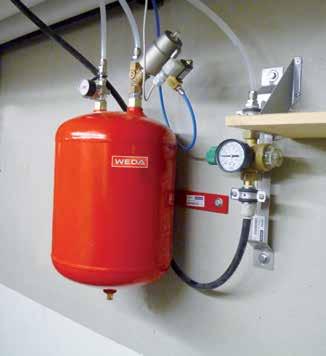

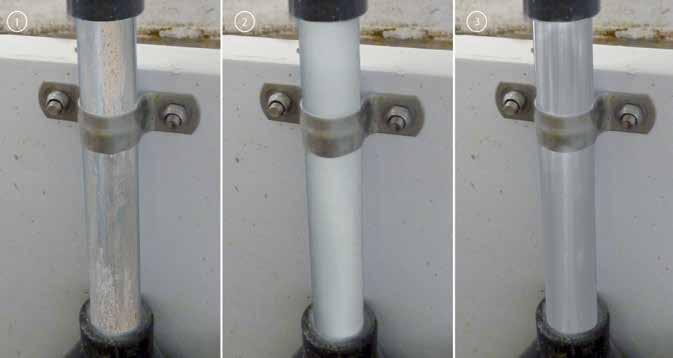

43 WACS - A nedves takarmány lefolyócső tisztítása Nedves etetés Mechanikus tisztítás felsőfokon A WACS (Weda Active Cleaning System) egy számítógép-vezérelt, pneumatikus nyomáson alapuló lefolyócső tisztítási rendszer, nedves takarmányozáshoz, akár 63 mm-es csőátmérőig. A nyomás-víz-levegő keverék a nagy sebességgel kiegészítve biztosítja a lefolyócső gondos tisztítását Előnyei Víz-levegő keverékén alapuló mechanikus tisztítás, ami nagyon nagy sebességgel jut át a lefolyócsöveken A lefolyó csöveket ki lehet utólagosan egészíteni antibakteriális műanyaggal, illetve injektor segítségével fertőtlenítő anyagot adhatunk a víz-levegő keverékhez Alkalmazható minden berendezéssel kombinálva (a vakágas-vezetéket is beleértve) A szelep előtt található takarmányvezetéket külön automatikusan, mechanikusan tisztítja A kézzel végzett tisztítás csökken Időtakarékos A tisztítások napi számát a mindenkori telep igényeihez lehet szabni és ennek megfelelően a telep irányítási rendszerébe be lehet programozni Költségtakarékos, hiszen a rendszert egy a kereskedelemben kapható kompresszorral lehet működtetni (megkövetelt légnyomás : 1,5-2,5 bar) A már meglévő istállókba és csőrendszerekbe gond nélkül integrálható, mivel csupán a megfelelő részleg takarmányvezetéke elé kell a levegő-víz-injektort beépíteni. Levegő-víz-elosztó 43

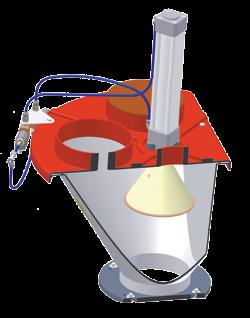

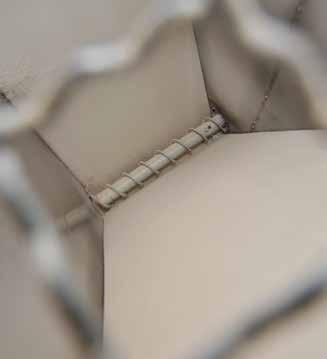

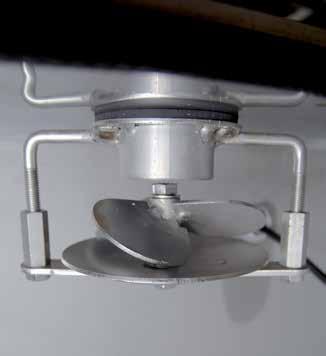

44 Nedves etetés Befolyógarat Nincs esélye a penésznek és társainak A befolyógaraton keresztül a száraz komponensek a nedves etetési rendszer keverőtartályába kerülnek. A speciális kúpzár a keverőtartályból kijutó nedvességtől a száraz komponensek bejutásakor megvédi a takarmányt. Előnyei 3 vagy 4 csatlakozási ponttal rendelkezik A zárólap egy vonalban van a tartály fedelével, így nincsenek zavaró élek Nincsenek elérhetetlen sarkok, így a tartályt könnyű tisztítani A csigáknál nem keletkezik penész, mivel a kúpzáron keresztül a száraz komponensekhez nem tud víz jutni Védelem a csigák bemenetelénél képződő fertőző csírák ellen Igény esetén UV-lámpával együtt is kapható Két 75mm-es csatlakozással is elérhető Nutrix+-hoz vagy fermentációhoz Tartálytisztító rendszer / Tartálymosó fej A tartályok alapos tisztítása A tartálytisztító rendszer és az integrált tartálymosó fej látják el a keverő- és a használtvíz tartályok alapos tisztításának feladatát. A tisztítófolyadékkal való ellátás az etető szivattyún keresztül történik. Előnyei Centrifugál- és csigaszivattyúhoz is alkalmazható Nemesacélból készül A tartály mindenkori méretétől függően akár 4 tartálymosó fejet is lehet használni egy tartályban Tartálymosó fej a centrifugálszivattyúhoz (kép): Keverőlapátok biztosítják, hogy a tisztítófolyadék a szélekre is eljusson A keverőlapátok alatt található szórótárcsa teríti szét a tisztítófolyadékot és ezzel alaposan megtisztítja a tartály fedelét Tartálymosó fej a csavarszivattyúhoz: Beépített spirállal, ami a kilépő nyomást megnöveli A tisztító folyadékot merőleges lapát osztja el 44

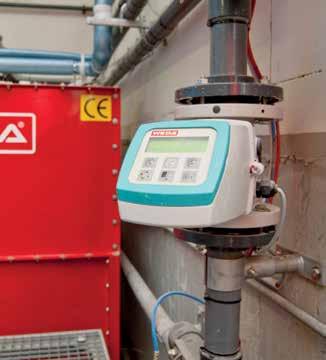

45 Elektromágneses átfolyásmérő Nedves etetés A mérés független a mérleg értékeitől A kimenő takarmány, vagy víz átfolyásának mérése a szivattyú alapján történik és független a mérleg értékeitől. A mérés megakadályozza a frissvíz túltermelését és emeli a dozírozási pontosságot. Előnyei A maradék nélküli etetés során megakadályozza a használtvíz túltermelését, amely sok malac- és kocatelepen ez szükségessé válik. A használtvíz rögtön visszakerül a keringésbe és nem termelődik fölösleges víz Nagyfokú adagolási pontosságot érünk el A tartályban lévő folyadék mozgása miatt létrejövő mérlegingadozás az átfolyómérést nem befolyásolja A víz túltermelésének megakadályozása példán keresztül: 150 m távolságon 5 szelepet kell ellátni 60 kg folyékony takarmánnyal. 63-as vezeték esetében kb. 380 literre van szükség, míg a takarmány az utolsó szelephez is elér. A keverőtartályban viszont csak 60 kg található, tehát 320 literrel kevesebb, mint kellene. Ezt a 320 litert víz formájában kell a takarmányvezetékekbe szivattyúzni azért, hogy a takarmányoszlop odajusson az etetőszelephez. Amennyiben ezen a szelepen keresztül naponta 10-szer etetnek, akkor az 3200 liter plusz vízmennyiséget jelent és ezzel együtt komoly víztúltermelést. Gyakran előfordul, hogy ezt a fölösleges vizet nem lehet megetetni a többi állattal és ezért azt a trágyaaknába kell szivattyúzni. A Weda az egyetlen olyan cég, mely ezt nem vállalja be. Az átfolyásmérő pontosan határozza meg azt a használtvíz mennyiséget, ami ahhoz szükséges, hogy a takarmányoszlopot a megfelelő szelephez el lehessen szállítani. A visszajutó használtvíz újra visszafolyik a rendszerbe. Az átfolyás mérőhöz és a frekvencia szabályzáshoz: Más a piacon kapható eljárásokkal ellentétben, melyek pl. speciális szelepkonstrukció felhasználásával nagyobb adagolási pontosságot érnek el, a Weda-rendszerek semmilyen negatív hatást sem mutatnak a membránkopás, vagy a telepi túlnyomással kapcsolatban. 45

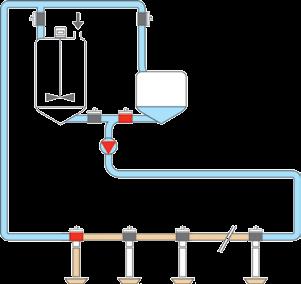

46 Nedves etetés Folyási sebesség szabályozás A berendezése hosszú élettartamáért Irányítóegység gondoskodik a csőben a folyás állandó sebességéről és egyenletes kifolyást eredményez minden szelepnél, habár a nyomás a távolság arányában változó lehet. Előnyei A folyás sebességének szabályzása A takarmányszelepek fokozatmentes szabályzása A takarmány mennyiség, a hosszú várakozási idő lecsökkentése és a takarmány kiadásakor nincs fröccsenés A kimeneteken is nagy adagolási pontosság Nincsenek káros nyomáshullámok Hosszú élettartam, a berendezés kis mértékben kopik Csekély áramfelhasználás Egymás után több motor is irányítható. Így lisztes komponenseket is pontosan lehet a keverőtartályba adagolni 2,9 bar 56Hz 100ltr./min. 2,6 bar 52Hz 100ltr./min. 2,3 bar 48Hz 100ltr./min. 1 bar 40Hz 100ltr./min 100m Példa: A szelephez való csekélyebb távolság esetén a szivattyúnak csekély ellennyomást kell leküzdenie. Ahogyan távolodunk a szeleptől, az ellennyomás is nő, a súrlódás, stb. miatt. A Weda az egyetlen cég, amely fokozatmentes frekvencia-szabályzós folyási sebesség-szabályzót gyárt. Ez a rendszer a takarmány folyási sebességét szinten tartja. Ha nő a távolság, a frekvencia és ezzel együtt a szivattyú szállítási teljesítménye is nő. A kis távolságra lévő szelepeknél a folyási sebesség szabályzóval elkerülhető a kiadagoláskor a takarmány kifröccsenése. A nagy távolságra lévő szelepeknél a rendszer gondoskodik arról, hogy a takarmány egyenlő mértékben folyjon ki. Mindez gördülékeny etetést és nagyfokú adagolási pontosságot tesz lehetővé. Ez a rendszer ezen kívül elkerüli a szeleptestek szükségtelen megterhelését, mint az a következő példán látszik: Kiinduló pont: 63-as cső 2,55 liter/m teljesítménnyel. 200 m vezetékhossz esetén kb. 500 kg-ot továbbít 3,5 m/sec.- -os (12,6 km/h) sebességgel. Ha a takarmány hirtelen megáll (elzáródik a szelep) így 500 kg-os tömeg frontálisan egy szeleptestnek ütközne és ez hosszú távra károsítaná a rendszert. Nem így a Wedánál. A szelep elzáródása előtt a takarmány folyása lefékeződik. Tehát ha a Weda a megoldását választja, a berendezése hosszú élettartamát választja. 46

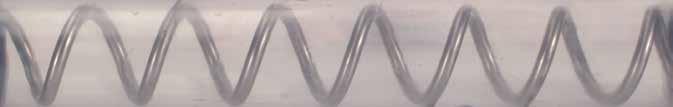

47 Mix-pipe-cső Nedves etetés Forradalmi a nedves etetésben: megakadályozza a víz és a takarmány szétválását! A nedves takarmányt sokszor nagy távolságra kell szállítani. A hagyományos csövek esetében a víz és a takarmány szétválására kerül sor. Az un. Mix-Pipe-cső időközben több, mint 10 éve akadályozza meg ezt a kiválást és gondoskodik arról, hogy homogén etetőanyag kerüljön minden etetőszelephez. Rossz A Weda által kifejlesztett Mix-Pipe-cső (fent) megakadályozza, hogy az etetővezeték teljes hosszán a víz és a takarmány leülepedjen. A spirál alakú belső struktúrája gondoskodik róla, hogy a nedves takarmány állandóan keveredjen és ezzel elkerülhető a csőben a takarmány leülepedése. A Mix-Pipe-csövünket a DLG aranyérmével tüntették ki, mivel éppen az előremenő vezetékben a lerakódott takarmányt rögtön újra felkeveri. A hagyományos csövekben viszont (lent) a takarmány és a víz szétválik. Ez ahhoz vezet, hogy az egyes szelepeknél különböző szárazanyag tartalmú víz-takarmány keverék keletkezik. Az istállóban az állatok ezért nem ugyanazt a szükséges beltartalmú takarmányt kapják és emiatt nem egyformán növekednek. Rossz A Mix-Pipe-cső azonban nemcsak a vevőinket érdekli, hanem a versenytársainkat is. A piacon kapható konkurens termékekbe (itt egy példa: cső vasspirállal) csupán bizonyos szakaszonként építik be ezt a takarmányvezetékbe, így a kiválást nem tudják megakadályozni. Más gyártókkal ellentétben a mi Mix-Pipe-csövünket nem keskenyítettük el. Ilyen vékonyítás a megnövekedett ellenállás miatt nem csak a nedves takarmány folyását lassítaná le, hanem néhány esetben a takarmány- -vezeték elzáródását is okozná. 47

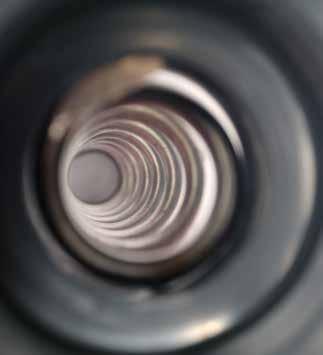

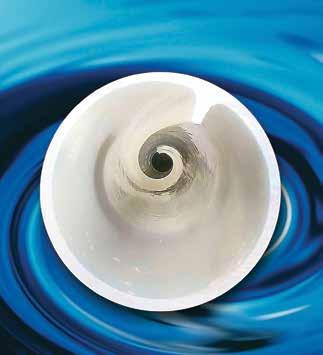

48 Nedves etetés Mix-Pipe-cső Mindig szabad cső A Mix-Pipe-csővel megakadályozzuk a csőben a takarmány kiválását és ezzel megelőzzük a cső eltömődését. Így a Mix-Pipe-csővel garantálni tudjuk, hogy a nedves takarmányt minden szelepnél szinte teljesen ugyanannyi szárazanyag tartalommal adagoljuk ki. Rossz Vasspirálos cső Mix-Pipe-cső Előnyei Amikor a takarmány átáramlik a csővezetéken, a takarmány-keverék újra és újra felkeveredik A nedves takarmány majdnem ugyanolyan szárazanyag tartalommal kerül minden szelephez Az egész szakaszon ki kell építeni a csövet, hogy a szétválás ne tudjon újra megtörténni A Mix-Pipe-cső nem okoz külön ellenállást A szedimentáció miatt nem jön létre dugulás a csőben Belülről spirál alakú struktúrával láttuk el, kb. 10 mm magas ajakkal Az ajak mögött nincs holt tér, amiben a szennyeződés lerakódhatna 63, 50, 40 vagy 32 mm-es átmérőjű PVC-cső A Mix-Pipe-cső fordulatszámát több tesztelés során specialistáink fordulatonként kb. egy méterre optimalizálták. A Mix-Pipe-csövet az egész szakaszon ki kell építeni, mert a nehezebb takarmány- alkotórészek már néhány méter után kiválnak. Többször megpróbálták lemásolni a Weda Mix-Pipe- -csövét. Néhány gyártó ezért megpróbálta a saját csöveit vasspirállal felszerelni. Mint ahogyan a mi Mix-Pipe- -csövünkkel összehasonlítva világosan kiderül, ez az etetővezeték előbb jelzett elvékonyodásához vezet. Ezért azt tanácsoljuk: Maradjon az eredetinél és tartsa szabadon a csöveket! 48

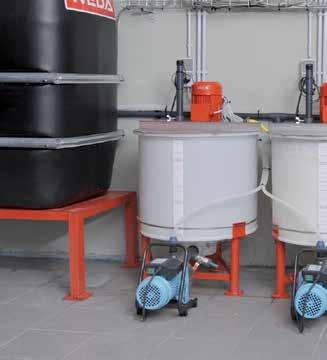

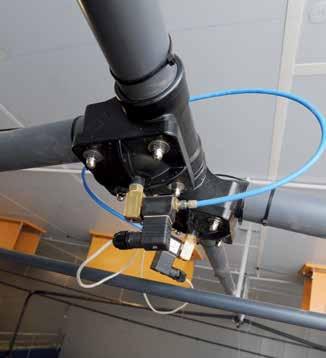

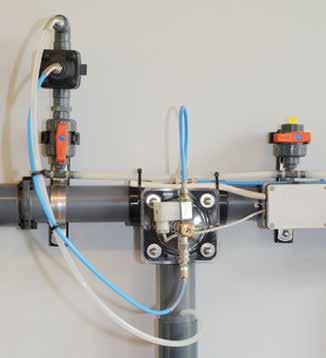

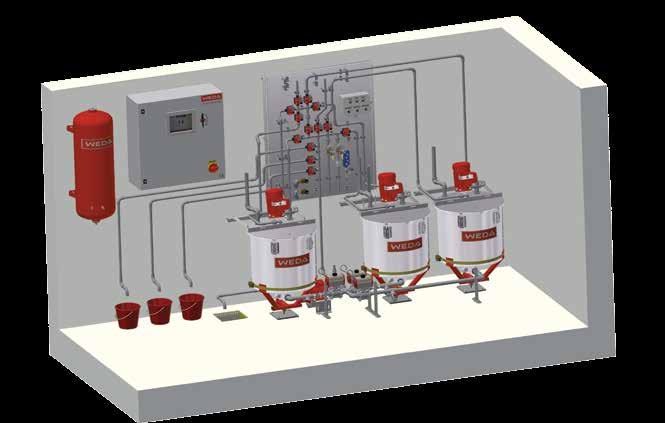

49 MK injektálás Nedves etetés Megbízható segítség az abszolút pontos additív-adagoláshoz Az MK-injektáló egy olyan csavarható szelep, amellyel a takarmányvezetékbe additívokat lehet közvetlenül tenni. Amellett, hogy az előremenő vezetékbe lehet bejuttatni, külön etetőkörben, vagy egy bizonyos etetőcsőbe is lehetséges injektálni. Előnyei Hozzátartozó adapter segítségével az additív-szelepeket másodpercek alatt bármely etetőszelep mellé, és az additív-körvezetékhez gyors csatlakozóval lehet csatlakoztatni. Egyes kutricák, de a teljes istálló kezelése is lehetséges A surrantócsőbe való adagolás során kizárt, hogy a takarmányvezetékekben az additívok veszélyesen lerakódjanak Garantáljuk, hogy a takarmánnyal optimálisan keveredik Az átfolyásmérővel lehet integrálni, különben idő alapján additívokat lehet hozzáadni Amennyiben a szelepbe nem tesznek additívokat, pótlólag a gyárilag beépített kézi fogantyú segítségével lehet szelepenként csatlakoztatni Dokumentálás a számítógépen Additív-beadagolás - egyszerűen és biztosan Az additív adagolóval az additíveket egyszerűen és gyorsan elő lehet készíteni és a nedves takarmányba bele lehet tenni. Az adagolt anyag így vagy közvetlenül a keverőtartályokba, vagy az MK-injektálón keresztül a takarmányvezetékbe ill. az etetőcsőbe kerül. Előnyei Kompletten csatlakoztatható (400V/50Hz) Az adagolt anyag közvetlenül a keverőtartályba vagy az MK-injektálón keresztül közvetlenül az etetővezetékbe, ill. a etetőcsőbe kerül A szivattyú üres járatát szenzor akadályozza meg Kompletten keverővel és adagoló szivattyúval felszerelve A nedves adagoló 125 ill. 250 literes tartállyal és 0,55 kw keverővel van felszerelve Integrált leengedő szelep szolgálja a tartályok tisztítását Manuális zárószelep 1 -os vízcsatlakozáshoz és állvány Adagoló szivattyú akár 4000 L/óra teljesítménnyel Opciósan: mobil kivitelezés minden rész előtt csatlakoztatható az etetővezetékbe/ előremenő vezetékbe MD 250 /MD 125-ös additív-adagoló 49

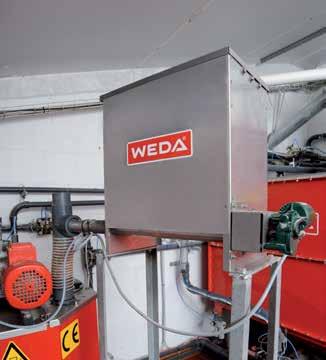

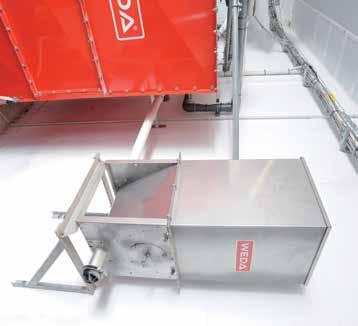

50 Nedves etetés MD 40-es additív adagoló Az állatok állandó egészségéért Az MD 40 esetében nemes acélból készült száraz adagolóról van szó, hogy takarmányon keresztül tudjunk additívokat adni. Előnyei 65 l -t képes befogadni Az additívek kihordása spirálon keresztül történik A spirál átmérője 55 mm, meghajtás 0,37 kw (400 V) Rázóberendezéssel együtt Felül laza fedéllel, hogy könnyebben lehessen tisztítani MD 15-ös additív adagoló Az állatok hatékony kezelésére MD 15-ös additív adagolón keresztül spirál segítségével történik az additívek hozzáadása, száraz formában Előnyei Száraz adagoló Legkisebb mennyiségek adagolása 15 literes tartalom 24 V-os motor A pornál a dozírozási pontosság: 5-6 g/sec. Az ásványoknál a dozírozási pontosság: g/sec. Kompletten szállítjuk, csatlakozókkal a keverőtartályhoz Felül laza fedéllel, hogy könnyebben lehessen takarítani 50

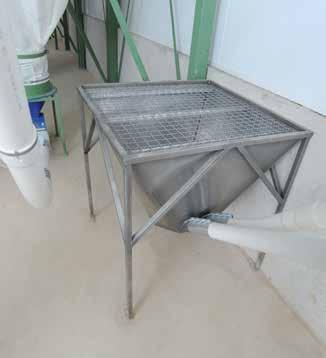

51 S 400-as additív adagoló Nedves etetés Az additíveket mindig jó helyen tartjuk Az S 400-as additív adagoló folyékony és száraz takarmányhoz kevert additívek raktározására szolgál. Az etetőberendezésbe a szállítás spirálon keresztül történik. Előnyei Nemesacélból Átmérője: 1,20 x 1,20 x 1,00 m Űrtartalom: kb. 400 kg 0,75 kw teljesítmény Beépített spirál Az additíveket spirál szállítja (75 mm) 51

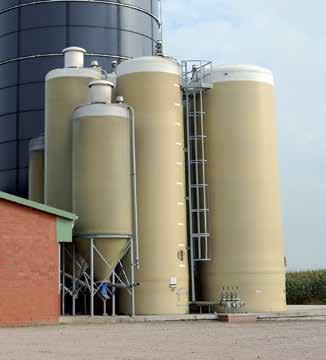

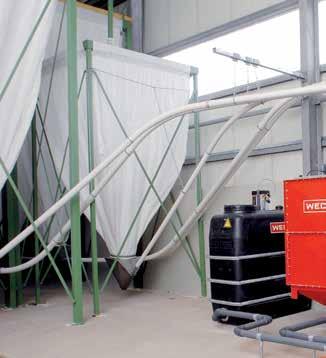

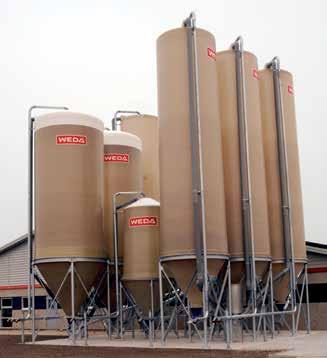

52 Nedves etetés Silók A legjobb takarmány minőség biztosítása, hogy egészséges állatállományunk legyen A Weda takarmánysilóiban a száraz takarmányt optimálisan tudjuk raktározni. A takarmány friss és tápláló marad, mindegy, melyik siló mellett dönt. Takarmánysiló üvegszál erősítéssel Belső silók 52 Előnyei GFK-silók: Értékes, időtálló üvegszál erősítésű anyagból Gyors szerelés, egyszerű karbantartás A takarmány friss és tápláló marad Nem marad maradék a takarmányból, mivel nincs az oldalán csavarvarrat Kapható egy részből, vagy 2 részből Horganyzott silók: TS EN ISO 9001:2000 szerinti gyártás A siló falvastagsága a megfelelő körülményekhez alkalmazkodik A speciális hullámlemez miatt hosszú élettartam Pneumatikus és mechanikus töltéshez Kiemelkedő takarmányfolyás A takarmány friss és tápláló marad Kedvező hőmérsékleti körülmények a silóban Egyszerű szerelés Műszaki adatok Belső silók (Treviera) Térfogat (m 3 ) Átmérő (m) Össz. magasság (m) Méret (m) -tól 2,2-2,90 1,30 x 1,30 ig kapható 27,7-5,40 3,10 x 3,10 Üvegszál erősítésű silók -tól 6 2,20 4,34 - ig kapható 60 2,80 12,10 - Horganyzott silók -tól 8,1 1,79 5,84 - ig kapható 53,3 2,68 12,52 - Belső silók: Légáteresztő, bevonat-mentes és nagy szilárdságú High-Tech szövet elkerülhetővé teszi a penész és a megkeményedett szennyeződések kialakulását A higiéniás követelmények miatt állandó a takarmány minősége 400 mm-es surrantású silózsák

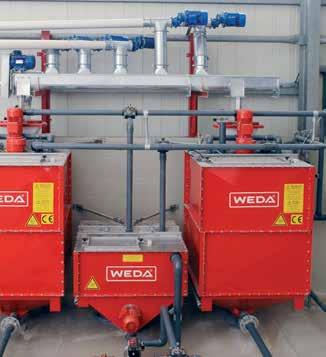

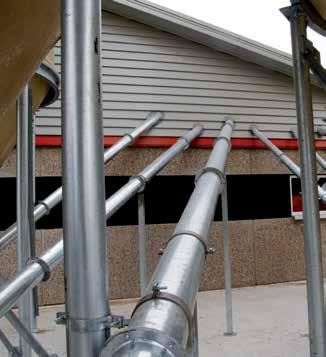

53 Csigák & spirális szállítók Nedves etetés A száraz komponensek megbízható adagolására A csigák és spirálos behordók gondoskodnak arról, hogy a száraz alapanyagok gond nélkül a keverőtartályba kerüljenek. A különböző igények kielégítésére különböző csiga- és spirálos behordók típusok állnak a rendelkezésünkre. Vályúcsiga Csöves szállító csiga Előnyei Etetőcsiga (kétirányú etetőcsiga): 2 keverőtartályas adagoláshoz Fedéllel és 2 surrantással Nemesacél és horganyzott kivitelben Ékszíjas meghajtás A nemesacél változat speciálisan a sav kezelt gabonához vagy pl. CCM-hez Csöves szállító csiga: Horganyzott Szállítási hossz 2 métertől Átmérője: 100 és 150 mm Hajtómotorral, csigaládával, csigafejjel és kifolyóval CCM Csöves szállító csiga: Nemesacélból Átmérője: 200 mm Spirálos behordó: Speciális acélból készült spirállal, beöntő garattal, ellenőrző egység ejtő csővel, hajtott motor A csövek és a könyökök kopásra nem hajlamos műanyagból (NOVICOR TM ) készülnek Pótlólagos szállítócső toldalékkal (3 méteres darabok) tetszőleges távolságra bővíthető Pótlólagos könyökkel (1,5 méteres darabok) a sarkokat vagy görbületeket is bővíthetjük Egyedi gyártmány: egy silóból két kivezetés, kompletten 2 befolyó garattal, 2 lefutó csővel és 2 hajtómotorral Műszaki adatok Szállítási teljesítmény (t/h) 45 -nál S 102-es típusú csöves szállító csiga Kb. 3 S 150-es típusú csöves szállító csiga Kb. 9,5 Vályús csiga (R-L-csiga) horganyzott vagy nemesacél kivitelben Kb. 15 Spirálos szállító 55mm-es átmérő Kb. 0,52 75mm-es átmérő Kb. 1,3 90mm-es átmérő Kb. 2,6 125mm-es átmérő Kb. 4,5 53

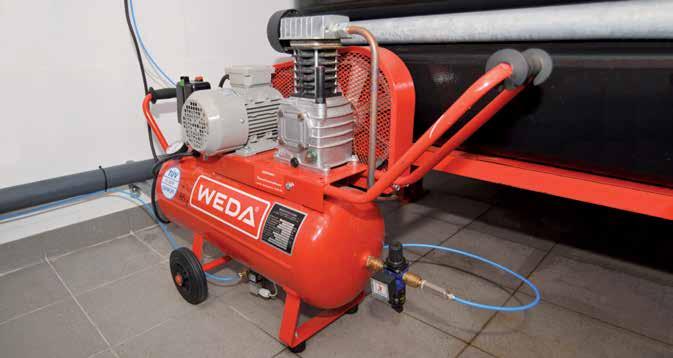

54 Nedves etetés Kompresszorok és tartozékaik A megfelelő mennyiségű levegő a megfelelő időben A kompresszor gondoskodik a szükséges mennyiségű levegőről, hogy a csatlakoztatott etető szelepeket ill. aggregátorokat irányítsa. W 90-es kompresszor 54 Műszaki adatok W40* W90** Feszültség (V) Teljesítmény (kw) 1,5 3 Max. kapacitás (l/min.) Tartálytérfogat (l) Nyomás (bar) Hengerszám 1 2 Tömeg (kg) Méret (LxBxH mm-ben) 900x400x x480x900 * W40: max. 100 szelepes telepekhez ajánlott ** W90: nagy telepekhez, ill. több, mint 100 szelepes telephez Előnyei Kompresszor: Jó minőségű elektromos kompresszor 2 méretben (W40 & W90) Pormentes elhelyezés szükséges Hordozható Tartozékok (opciós): A 4PX típusú levegőnyomás-ellenőrző jelenti a rendszernek a nyomáskimaradást, vagy a kompresszor kimaradását A tartaléklevegő-tartály növeli a tartaléklevegő térfogatát és gondoskodik arról, hogy a kompresszor ritkábban induljon be A kompresszor üstből a víz leengedése automatikus leengedő szelep segítségével garantálja a hosszabb élettartamot A levegővezetékben található záró golyós csap gondoskodik a levegő vezeték lezárásáról és segít megtalálni a szivárgás helyét 3/8 -os automatikus golyós szelepes és levegő cilinderes karbantartó egység automatikus kondenzvíz leengedővel a szelepek védelmére, valamint olajozóval és manométerrel (nyomásmérővel) van felszerelve (az olajozó csak a golyósszelepekhez és a levegő cilinderhez van és nem a membránokhoz)

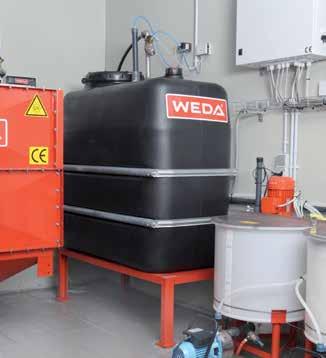

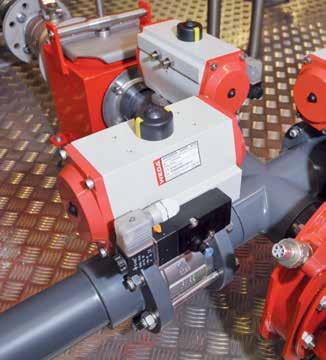

55 Frissvíz tartály Nedves etetés Mindig elegendő frissvíz A víztartalék tartállyal mindig van elegendő friss víz tartalék a nedves takarmány bekeveréséhez. Előnyei A fekete külső fal miatt (PE) természetes fény nem tud behatolni a tartályba. Az algásodás ezzel megakadályozható Az integrált uv-lámpa megöli a csírákat és baktériumokat (opciós) Kapható 250 literes (Conticomp), 1000 literes, 1500 literes, 2000 literes méretekben 5.000, és literes kékben 2 tartály híddal kombinálható Bevált technika legmagasabb színvonalon Golyós szelepek A keverő-, használtvíz- és frissvíz tartály előtt egy-egy golyós szelepet helyeztünk el amit számítógép vezérel. Amennyiben friss víz, nedves takarmány vagy használt víz kerül a csővezetékbe, kinyílik az adott szelep és a szivattyúnak nyílt utat ad. Előnyei 1,5; 2,5; vagy 3 colos A szivattyú szívóterületén van elhelyezve, hogy lehetőleg nagy átjárhatóságot biztosítson Nagy kopásállóság, ezért magas élettartam Átlagon felüli nagy pneumatikus bélyegzővel PVC-peremmel, hogy gyorsabban ki lehessen cserélni (nem ragad be a szelep, és nincs több órás kiesés a ragasztó száradása miatt) Áram nélkül automatikusan zár (opciós) Nemesacélból A golyó tömör anyagból készül 55

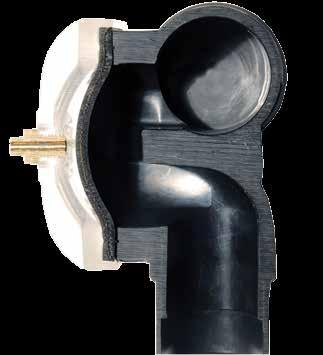

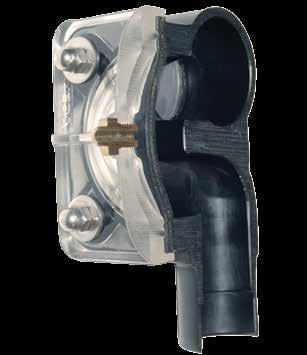

56 Nedves etetés Etetőszelepek Millió alkalommal bizonyított Membrán-szelepeken keresztül a folyékony takarmány a vályúba kerül. A Weda sokféle különböző szeleptípust kínál. Előnyei Nagy áthaladó keresztmetszet, nincs maradék a szeleptestben, kis mértékű kopás Hosszú életű speciális membrán Tetszés szerint fekete vagy átlátszó fedéllel A kifolyó lent található. A nehéz anyagok így nem maradnak a csőben Nemesacél anyák és alátétek A nagyon magas olaj- és zsírtartalmú komponensekhez kapható egyedi membrán Különböző kivitelben: PV0-PV7 A Silence-Kit-tel a kocaistállóban szinte hangtalan etetés lehetséges Szekcionált szelep PV4 56

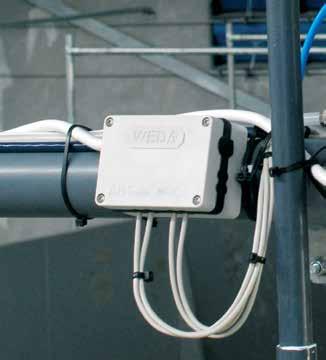

57 Nedves etetés PV0 PV2 PV3 PV4 /PV5 PV6 PV7 Mindig optimális csatlakozás Szelepkábel/ kábeldoboz Az etetőszelepeket 24-eres vezérlőkábel segítségével az etető számítógéppel vannak összekapcsolva. A kábeldobozok az egyes szelepek csatlakozása miatt szükségesek. Előnyei Szelepkábel: 24-eres kábelnél 128 szelep köthető be Szonda használatakor 48 szelep köthető be Kábeldoboz: Csapódó víz elleni védelem (IP 65) Dobozonként 2 szonda és 2 szelep csatlakoztatható Opciósan: a vízálló spray lefedi a kábeleket és kapcsolódási pontokat a kábeldobozban és a korróziót még jobban megakadályozza 57

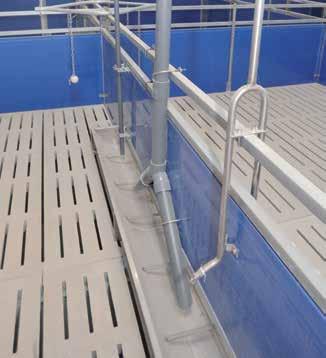

58 Nedves etetés Etetési idő mérés / szenzoros etetés Az állatok genetikai potenciáljának optimális kihasználása A vályúszonda mind az etetési idő vezérléséhez, mind a szenzoros etetéshez használható. A vályúszondák segítségével az etető számítógép ellenőrzi a vályúkban a takarmány állását és ezzel optimalizálja a takarmányellátást. Előnyei A szonda távolsága a vályú talajáig: 1,5-2 cm A szondát úgy alkották meg, hogy az állatok a szonda alatt fel tudják venni a takarmányt (mozgó szonda) Magasabb takarmányfelvétel és ezzel lehetséges a napi növekedés fokozása Elkerülhető az állatok alul- és túletetése A szenzoros nedves etetési rendszeren át lehetővé válik a víz kiadagolása is - mindez ellenőrzött körülmények között A szenzoros etetés magyarázata (Állat - Etetőhely aránya 2:1-től 3:1-ig): Azért, hogy a vályúkban ellenőrizhessük a takarmány állását, az etető computer kis töltésű áramot küld a szondán át a vályúba. Amennyiben a vályúban van takarmány, úgy az áramot a takarmányon keresztül egy másik vályú szondához, ill. kábelhez vezetik és a rendszer azt a jelentést kapja, hogy abban a pillanatban nincs szükség takarmányra. Ha üres a vályú, nem kap áramot és a rendszer azt az üzenetet kapja, hogy takarmányt kell megfelelő módon bekeverni. A szenzoros etetés fenntartja a malacok természetes, gyakori evési szokását a szopás után és a fiatal állatokat 6 kg-os súlytól napi szer kicsi, friss adagokkal látja el. Etetési idő mérés magyarázata (Állat - etetőhely aránya 1-1, csoportos- és egyedi vályúhoz): A takarmány vályúba történő teljes kietetése után az etető számítógép rendszeres időközönként szondán keresztül méri a takarmány állását, míg nem kap több jelentést. Az etető számítógép aztán összehasonlítja a mért etetési időtartamot a korábban megállapított referencia értékekkel és lecsökkenti ill. megnöveli vagy lecsökkenti a takarmány mennyiségét a referencia értékek arányában. 58

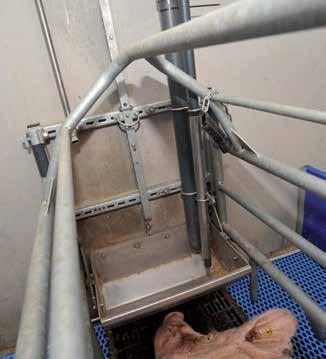

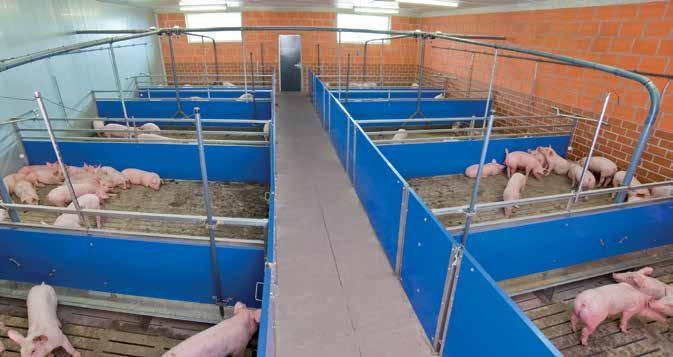

59 Etetőcsövek Nedves etetés A megfelelő cső minden istállóhoz Az etetőcsöveken keresztül adagolják ki a nedves takarmányt. A csövek pontos rögzítése a helyi adottságoknak megfelelően történik. Előnyei Az állatokhoz közeli rögzítések nemesacélból Garantálja, hogy a vályúkban a nedves takarmány mindig jól el legyen osztva Kapható egyenes- és Y-surrantással Az állatokkal érintkező területeken minden kivitelben a cső fala gyárilag vastag falú anyagból készül Speciális, 100 fokos könyökök a hosszú lefutásokhoz Átmérő 32mm-től 63mm-ig Különböző csőtípusok: A ill. AS típus: egy etetőhelyhez AY ill. ASY típusok: max. 2 m hosszúságú vályúkhoz B ill. BS típusok: max. 4 m hosszúságú vályúkhoz C ill. CS típusok: max. 6 m hosszúságú vályúkhoz 59

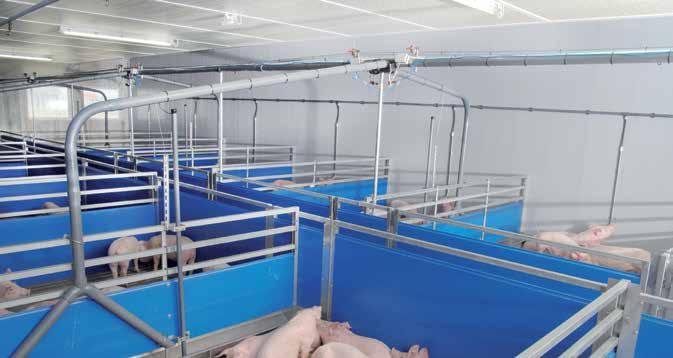

60 Nedves etetés Surrantócsövek Mindig jól elosztva Surrantócsövek gondoskodnak a vályúkban a nedves takarmány jó eloszlásáról. Az állatokkal érintkező területeken a cső fala gyárilag különösen vastag falú anyagból készül. A folyosó felett elhelyezett takarmány vezeték Takarmányvezeték a kocák területén 60

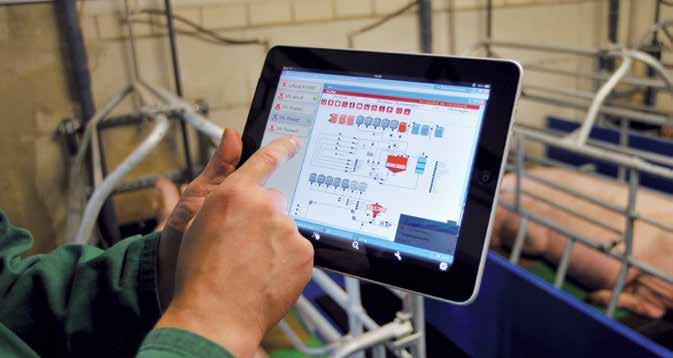

61 Weda Farmsoftware Nedves etetés Átfogó menedzsment az istállóba A Weda Farmsoftware-rel a gazda a központi számítógépével, vagy valamilyen mobil eszközzel rá tud kapcsolódni a telepe etető- vagy klíma vezérlő számítógépére, hogy a mindenkori állapotról képet kapjon és az annak megfelelő változtatást elvégezze. A Weda Farmsoftware-rel mindig és mindenhol kontroll alatt tarthatja telepét. Előnyei Az összes rendszer távelérése az istállóban A felhasználói felületet a mindenkori felhasználó igényeihez lehet igazítani (nyelv, kül. felületek) A rendszer kívánságra minden reggel t küld a felhasználó által előre meghatározott információkkal (pl. Melyik állat evett tegnap túl keveset?) Egyszerűen kezelhető Áttekinthetőség és könnyű kezelhetőség érthető piktogrammok segítségével Költségtakarékos Informativ jelzőlámparendszer. Az istállók körül elhelyezett négyszögletes színes mezők jelzik ki az aktuális állapotot, a jelzőlámpával megegyezően: zöld: ok., piros: zavar Az oldalakat igény szerint jelszóval lehet védeni Filterfunkcióval a kívánt információkat le lehet válogatni Csatlakozási lehetőségek: Közvetlen kapcsolat a farm-számítógépe és az istálló 4PX-e között. A Weda szervize ill. bármelyik internet csatlakozással rendelkező számítógép interneten keresztül kapcsolódik az istállóban a 4 PX-szel A Weda szerviz ill. a tetszőleges internet kapcsolattal rendelkező számítógép csatlakozik interneten keresztül egy Farm-számítógéphez. A Farm-számítógép közvetlenül az istállóban lévő 4PX-szel van összeköttetésben. Internetre való csatlakozás történhet okos telefonnal, tablettel, személyi számítógéppel vagy laptoppal, UMTS- -sel. 61

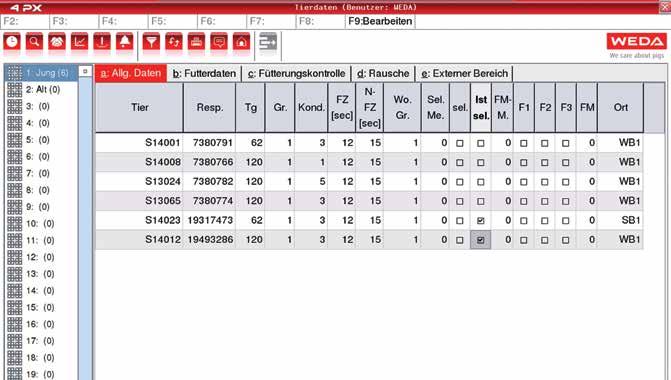

62 Nedves etetés Excellent 4PX Az ikonok leírása Az Excellent 4PX ikonjain keresztül gyorsan és egyszerűen juthatunk el a kívánt témakörhöz, ahol a megfelelő változtatásokat tehetünk meg. Kezdő oldal: Főoldal Receptek: Receptek és keverékek beállítása Komponens adatok: Információ a tartalomhoz, a szárazanyag tartalomhoz és a takarmánykomponensekkel kapcsolatban Etetési görbék: Minden adatot megmutat az etetési görbével kapcsolatban Napirend: Azon tevékenységek meghatározása, melyek egy nap leforgása alatt kell, hogy megtörténjenek Csoportok: A részlegek etetési sorrendje Folyamat bemutatása: A berendezés működését képi formában mutatjuk be Etetési kontroll: Információ arról, mennyi takarmányt evett meg az állat egy bizonyos időpontban Szelep adatai: Az összes adatot megmutatja az egyes takarmány szelepekkel kapcsolatban (pl. az állatok száma és a takarmány mennyisége) Hibalista: A rendszer kijelzi a hibát és segít annak kiküszöbölésében Kitelepítés: Az adott szelepről kitelepített állatok adatinak megadása Elhullás: Állatelhullás megadása Maradék kitelepítése: A szelepen maradt állatok adatainak bevitele Állatsarzsok: Minden az istálló betelepítésével, kitelepítésével és az elhullással kapcsolatban Betelepítés: A szelepre telepítendő állatok adatainak megadása Segítség: Az aktuális oldal súgójának megjelenítése Kitelepítés: Az áttelepített állatok adatainak megadása szelepenként Jegyzetek: Jegyzettömb 62

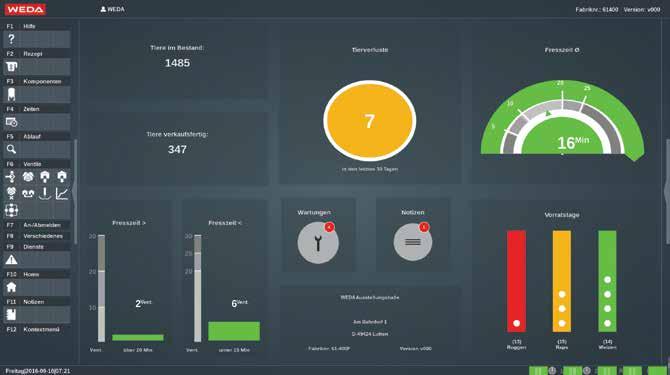

63 Nedves etetés A kivetített dashboard-dal az etetőberendezés felhasználója egy pillantás alatt képes képet alkotni az istállója jelen állapotáról, beleértve az összes meghatározó számadatot. A szimbólumok jelentését pillanatok alatt meg-érthetjük. A jelzőlámpa három színét beépítettük a kijelzőbe, úgy hogy az eltéréseket hamar fel lehet ismerni. A zöld az O.K., a sárga a kisebb eltérésekre, a piros a nagyobb eltéré-sekre utal. Amennyiben a gazda a megfelelő kijelzőre kattint, akkor a számítógép almenüjének megfelelő oldalára irányítják, ahol megtalálja a megfelelő részinformációkat és adott esetben intézkedéseket tehet. A jelenlegi állapot mellett trendeket és tendenciákat számíthat ki ill. jeleníthet meg az etető számítógép segítségével. A felhasználó tehát nagyon korai stádiumban felismerheti, ha gondok adódnak az állatállományában. A dashboard ezen kívül alkalmas mobil készülékekhez, mint pl. tablettekhez és okos telefonokhoz. 63

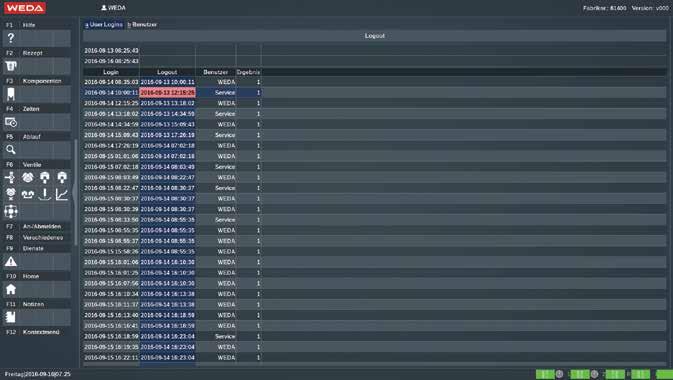

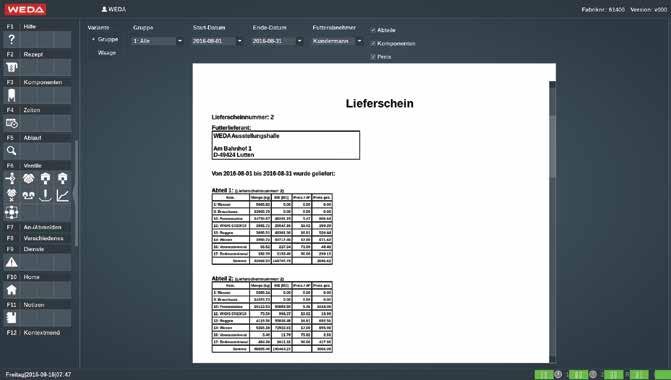

64 Nedves etetés Excellent 4PX Farmmenedzsment legmagasabb fokon A felhasználói ügyintézés címszó alatt különböző felhasználói csoportokat lehet létrehozni, és az ehhez történő hozzáférést bizo-nyos adatokra leszűkíteni. Olyan adatokat, amelyek bizonyos felhaszn lók számára nem relevánsak, a rendszer egyszerűen nem veszi figyelembe, hogy a hibás adatbevitelt el lehessen kerülni.végül a rendszer dokumentálja, melyik felhasználó, mely időpontban dolgozott a rendszerrel. 64 A szállítólevél/kimutatás funkció a gazdát a gazdaság felosztásának kimutatásában támogatja. A rendszer egy bizonyos meghatározott időtartamon keresztül pontosan ki tudja mutatni, az állatok mely csoportja, mekkora mennyiségű takarmányt kapott, ez mennyibe került és erről ennek megfelelő szállítólevelet/kimutatást állít ki. A rendszer ezen kívül mérlegspecifikus kimutatást is tud végezni. Ez különösen olyan üzemek számára segítség, amelyhez malom csatlakozik és takarmányt adnak el.

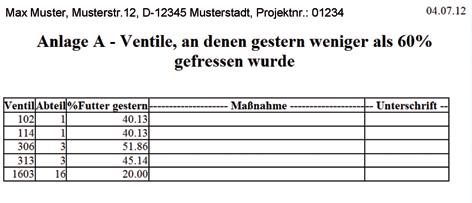

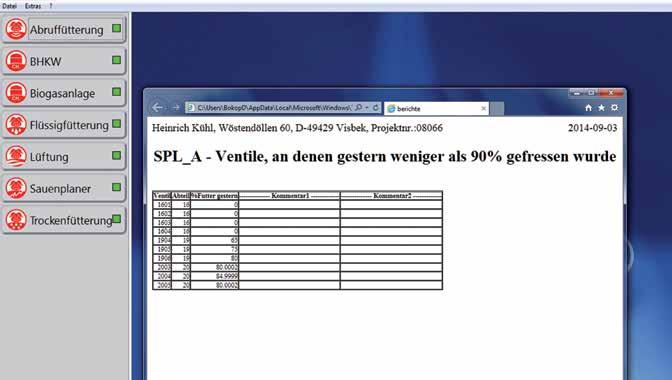

65 Nedves etetés A karbantartási terv címszó alatt a karbantartás paramétereit egyénileg be lehet írni. Korábban meghatározott időszakaszonként automatikus jelentést kapunk a karbantartás esedékességéről. Amennyiben a rendszernek a karbantartást nem igazoljuk vissza egyértelműen, a jelentés másnap megismétlődik. A karbantartást külső berendezések esetében napokra, csatlakoztatott berendezéseknél üzemórára vetítve kérhetjük. A jelentés funkcióval a gazda az odavágó adatokat rögtön és összesítve meg tudja nézni. Az előre meghatározott adatokat áttekinthető nyomtatvány formában a gazda részére ben elküldjük a világ bármely részén, ha kéri, akár kinyomtatva. Ez a funkció időt takarít meg, mivel az adatokat nem hosszú listákról kell külön-külön körülménye- sen kikeresni. Ennek a szabadon választható küldési időnek köszönhetően az adatok már a munkakezdés előtt rendelkezésre állnak. 65

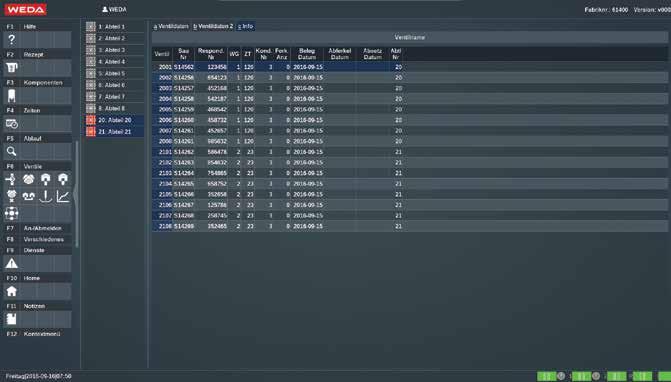

66 Nedves etetés Excellent 4PX Optimális kocaellátás az istálló minden szegmensében A szelepadatok funkcióval a kocákat a csoportban egyenként be lehet azonosítani az etetőszelepnél. Ez teszi lehetővé, hogy a termelés minden területén pontos és áttekinthető legyen az állatok ellenőrzése. Külső számítógép adatait, mint pl. a chipes etető állás állapotát a nedves etető számítógépről porton keresztül lehet beolvasni. A beolvasott adatokat, mint pl. a kocák számát, az azonosítószámot vagy a ciklus napját az általános adatok területére menti el a gép, így a felhasználó számára közvetlenül rendelkezésre állnak. 66

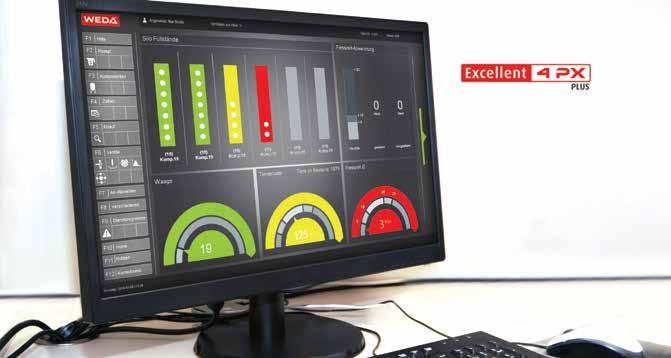

67 Excellent 4PX Nedves etetés Költséghatékony irányítási rendszer az istállókba Az Excellent 4PX linux-alapú költséghatékony irányítási rendszer, mely során az etetés minden folyamatát hatékonyan tudjuk irányítani. Az Excellent 4PX-szel több egymástól függetlenül beprogramozott napi etetést is egy időben meg lehet valósítani. Excellent 4PX PLUS Előnyei A Weda tervezte és alkotta meg Készre szerelve és körültekintően tesztelve A hardware-ben kevés a változtatás, ezáltal kicsi a különbség a számítógép különböző verziói között Évekig tartó pótalkatrész-beszállítás Alacsony sugárzású 19 lapos képernyővel felszerelve valamint könnyen tisztítható, gázzáró asztali billentyűzettel vagy érintőképernyővel Ethernet-hellyel, így kábellel, üvegszállal, rádióval, vagy telefonnal integrálható a telep hálózatába (farm- -hálózatba) 4 PX kompatibilis az ISOagriNET-tel, ezért a lehetőség nyílik más cégek kompatibilis irányítási rendszeréhez csatlakozni Az adatmentés USB-én keresztül is lehetséges A naplóban a következtetéseinket rögzíthetjük Könnyen érthető szimbólumok, hogy a sertéstartásban még nagyobb legyen a biztonság (pl. emlékeztető a várakozási idő betartására) Több egymástól független napi program Az egyes állatok követése, azaz az állatok istállóbeli mozgása ellenére gond nélkül be lehet őket azonosítani Egyedi folyamatkép-bemutatás Zavar esetén az egész konstrukciós dokumentáció a Weda szerviz csapatának rendelkezésére áll A Weda szervíz csapata kívánságra be tud jelentkezni a rendszerbe és támogatást nyújt a beállításokhoz és a problémák megoldásához Bevonható az időigényes etetési- és keverési folyamatokba Beépített MINI-SPS (szoftveres csatlakozással) teszi lehetővé a csatlakozás utólagos megváltoztatását, telefonon keresztül a gyárból, vagy helyben Robusztus ipari vezérlés Nincsenek olyan porra érzékeny részek, mint CD- -ROM, vagy floppy lemez Vevőre szabott felszerelés, mind a hard-, mind a software területén melyet a moduláris kialakítás tesz lehetővé, ezáltal egyszerű a bővítése Alkáli tisztítás és ph érték irányítás A folyási sebesség szabályozása Etetési idő mérés Üzemóra-mérés Lehetőség van a keverési hőmérséklet tetszés szerinti beállítására. Elkerülhető a takarmány hőmérsékletének egekbe szökése, valamint a lúg tisztítóhatása magas hőmérsékleten fokozódik. 67

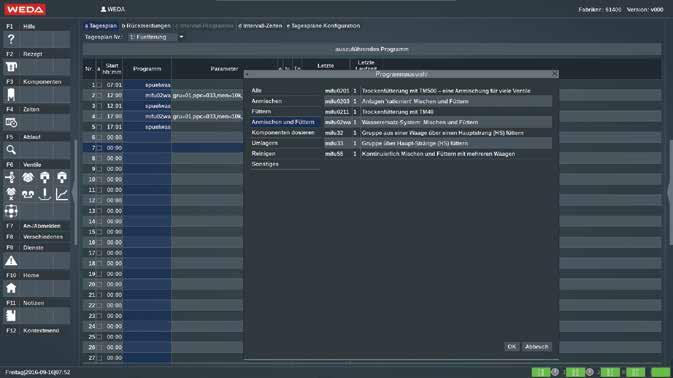

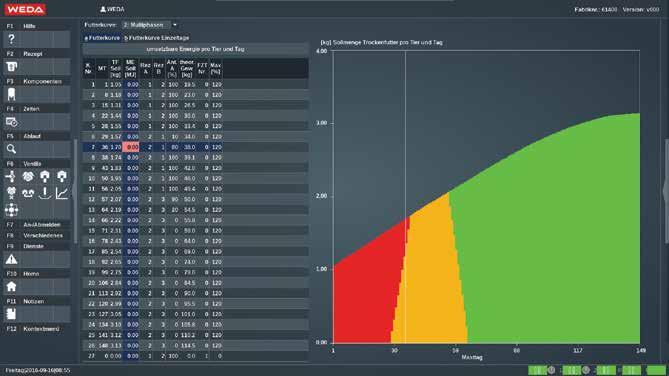

68 Nedves etetés Excellent 4PX Intelligens és felhasználóbarát A takarmánygörbe menüpontban a rendszer a többfázisú etetőgörbét mutatja. A recepteket az ön által korábbiakban megjelölt szín mutatja. Ezen túl a táblázatban a kiválasztott pozíció egy egyenes segítségével az etetőgörbén megjelenik. Így gyorsan áttekinthető a rendszer. Ezen kívül a napi program -ban a programkiválasztás segítségével egyedi napi programokat, mint pl. etetési programokat lehet egyszerűen és gyorsan, tetszés szerint összeállítani. És mindezt anélkül, hogy programozni tudnánk, vagy értenénk a specifikus rövidítéseket. 68

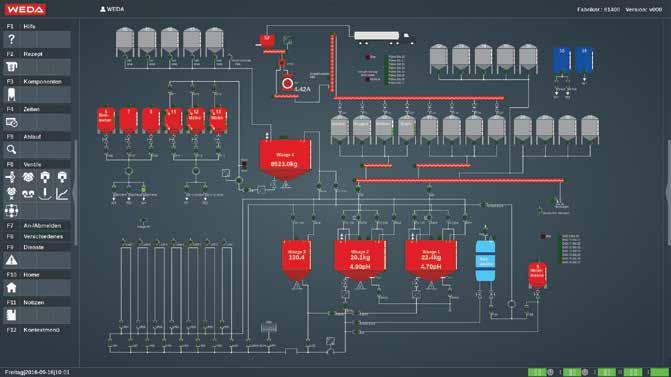

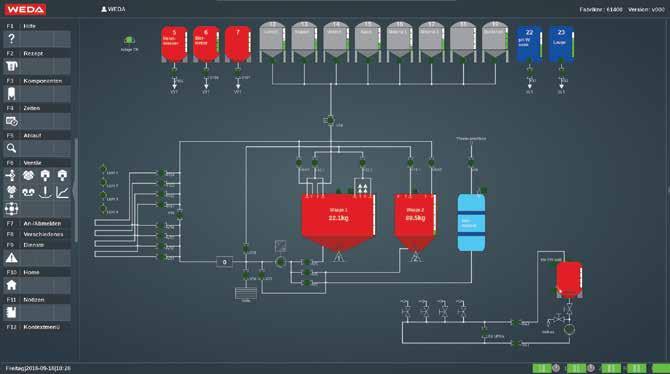

69 Nedves etetés Az Excellent 4PX megmutatja a berendezése folyamat képének egyénre szabott képi megjelenítését. Legyen az egyszerű... vagy bonyolult berendezés, amit ön működtet, a folyamat képi megjelenítésén keresztül minden egyes folyamatba kapcsolt gépet közvetlenül lehet kiválasztani és irányí- tani. A felhasználó által meghatározott sablonok segítségével a csatlakoztatott eszközök irányítása - utólag is - a részletekbe menően az Ön egyéni igényeihez igazítható. A szelep irányítási rendszer segítségével az egyes etetőszelep közvetlenül irányítható. Ezentúl a tabló rendszerű kijelzőt egyszerűen és gyorsan behozhatja a képernyőre. 69

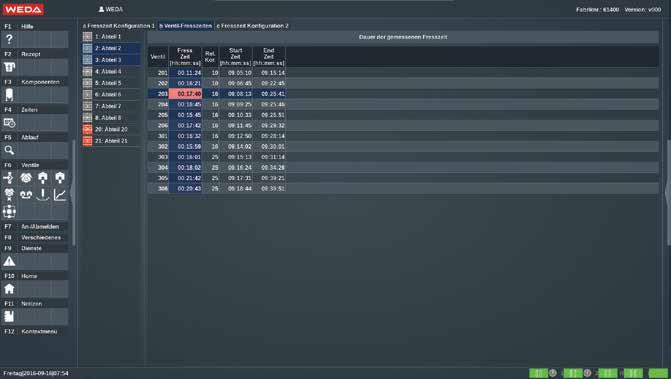

70 Nedves etetés Excellent 4PX Az állatok felügyelete Szeretné tudni, mennyi takarmányt evett meg az állat egy bizonyos idő alatt? Nem gond, etetési ellenőrző rendszerünk megmutatja az összes adatot az elmúlt 10 napra vonatkozóan. A mi rendszerünkkel nem csak az etetés napi programját tudja optimalizálni, hanem megmutatja Önnek azt is, melyik az a szelep, amelyiknél a takarmányfelvételt még optimalizálni lehet. Csak egy bizonyos értékre van szüksége? A szűrő program magától elindul és a rendszer elmenti. 70 Az etetési idő mérés megmutatja, milyen gyorsan esznek az állatok. Ha az első etetést követően a vályú egy bizonyos idő után kiürül, akkor a rendszer a következő etetésnél automatikusan egy meg- határozott %-os arányú takarmányt ad hozzá az eredeti takarmány mennyiséghez. Viszont ha a vályú egy bizonyos idő eltelte után még mindig tele van, akkor a következő etetésnél egy bizonyos százalékos mennyiséggel lecsökkenti a rendszer a takarmány mennyiségét. Az etetési idő táblázatok az etetési görbéhez naponként hozzárendelhetőek. Így pl. a malacoknak más etetési idő táblázatuk van, mint a hízóknak és kocáknak.

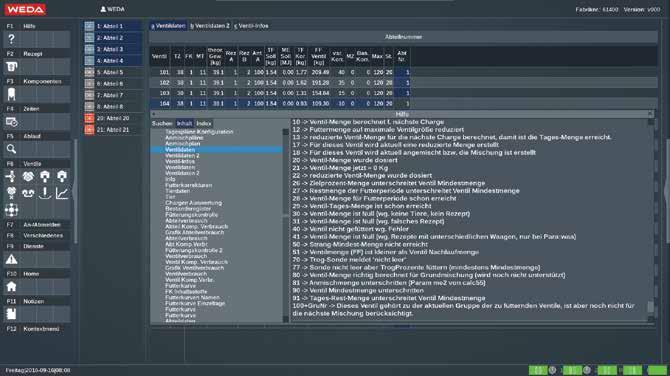

71 Nedves etetés Az Excellent 4PX átfogó segítségnyújtó funkcióval rendelkezik. Ezt minden menüpontban az F1- gombbal lehet elérni, és megmutatja a közvetlenül az ehhez a menüponthoz tartozó lehetőségeket. Természetesen innen más területek segítség nyújtó oldalára is át lehet térni. A rendszer hibát jelez? Nem gond, ilyenkor is gondoskodunk arról, hogy ne maradjon egyedül. Már a hibajelentés pontos adatot szolgáltat a hiba okának kiderítésére és több megoldást kínál a hiba elhárítására. Ezen kívül a jegyzet (Notizen) gomb megnyomásával meg lehet nyitni a jegyzetfüzetet, amiben a felhasználó plusz megjegyzéseket tud beiktatni. 71

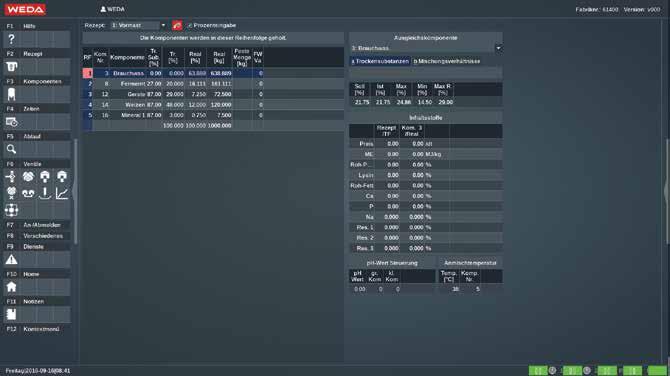

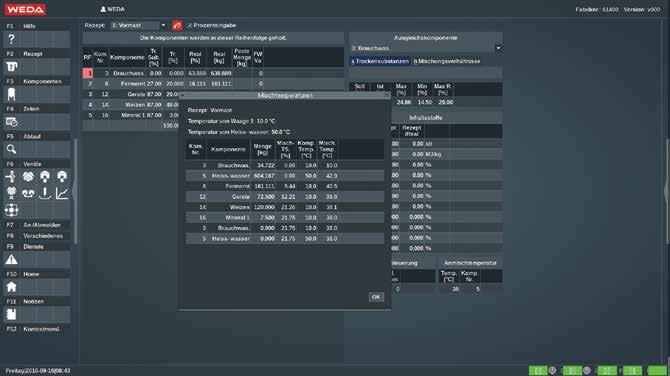

72 Nedves etetés Excellent 4PX Weda Fermi 4PX - A fermentációs software A recept oldalon a rendszer kezelője minden recepthez betáplálhatja a számítógépbe a szükséges hőmérsékletet, ph értéket és receptúrát. A gép ennek megfelelően kiszámítja a szükséges komponensek pontos mennyiségét, valamint ezek összetételét, és keverési tervet készít. 72 A keverési terv részletes adatokat tartalmaz a keverés folyamatáról, az összes szükséges mennyiség és hőmérséklet megadásával. Annak ellenőrzése után, hogy a berendezésben lévő komponensekkel és a berendezésben elérhető hőmérséklettel lehetséges-e a keverési tervben megadott hőmérsékletet elérni, a receptet vagy a különböző komponensek hőmérsékletét ennek megfelelően ki kell igazítani. A kézi kiigazítás után legkésőbb a receptoldal elhagyása után jelentés formájában arra hívják fel a figyelmet, hogy a rend-szernek nem áll módjában a feltételeket betartani.

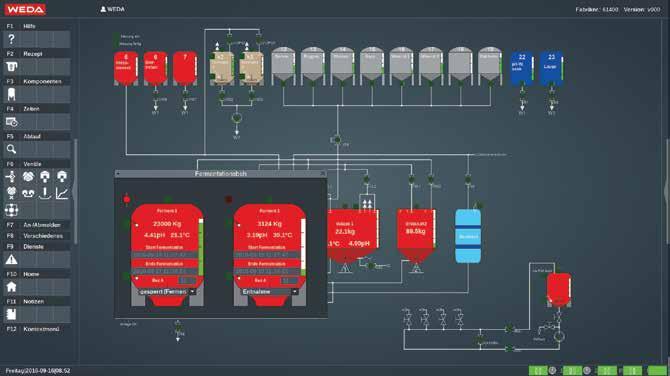

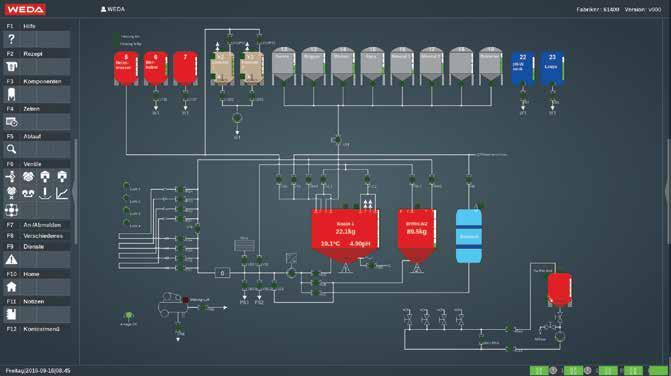

73 Nedves etetés A vizuális megjelenítéssel a felhasználó jól átlátható, teljes képet kap a fermentációs rendszerről. Így történik pl. a silótöltöttségi szintek kijelzése. A kijelzőn a fermentációs tartályok normál silókként kerülnek megjelenítésre. Kétszer kattintsunk rá a tartályra és ezzel egy külön ablakot nyitunk meg, ami tartalmazza az összes információt (pl. hőmérséklet, ph érték, súly/töltöttségi állapot stb.). A számítógép a tartályt a fermentáció idejére lezárja hogy a takarmány fermentáltsága kielégítő fokú legyen. A lezárást piros LED fény mutatja a tartályon. Akkor is lehetséges a keverés lezárása, ha a ph érték, vagy/és a hőmérséklet nem felel meg. 73

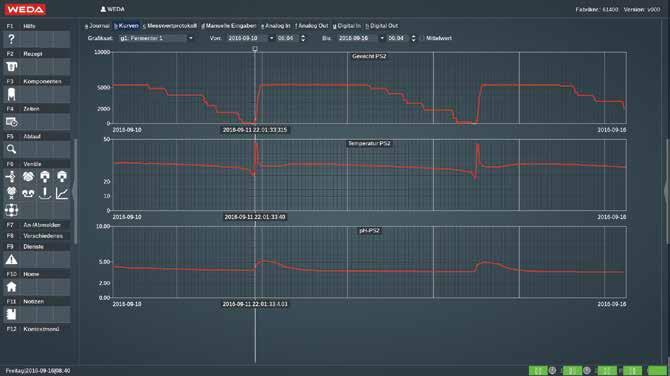

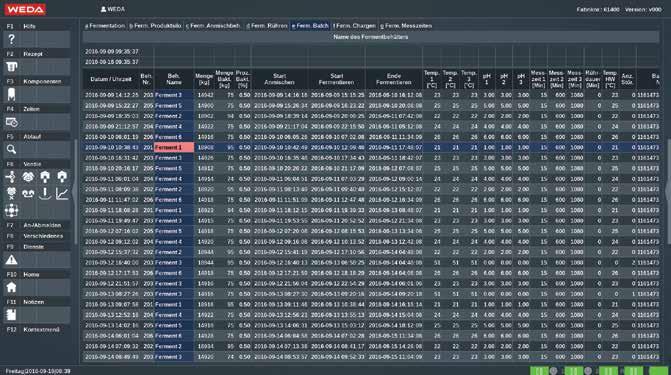

74 Nedves etetés Excellent 4PX Weda Fermi 4PX - A fermentációs software A mért érték kijelző a berendezés kezelőjének bármikor adhat információt az utóbbi napok mért értékeiről. Két kattintás a kijelzőre és adatokat kaphatunk a ph értékre, a hőmérsékletre és a súlyra vonatkozóan, az idő függ- vényében. Ezen értékek tudatában a berendezés kezelője bármikor utólag is képes folyamatokat elemezni és az estleges hibákat kiküszöbölni. 74 A Fermi 4PX táblázatos rendszerben összegyűjti a fontos fermentációs adatokat és 30 napos időintervallumig tárolja azokat. Ezeket a gazda en keresztül a speciális kiértékelő programokba tudja küldeni (pl. takarmány- vagy baktériumbeszállítók részére). Az ottani specialisták időben feltárhatják az esetleges problémákat, így megoldási javaslatot tehetnek a probléma elkerülése céljából a gazda részére. Ezenkívül a folyamatok illetve a fermentációs folyamat még tovább optimalizálható.

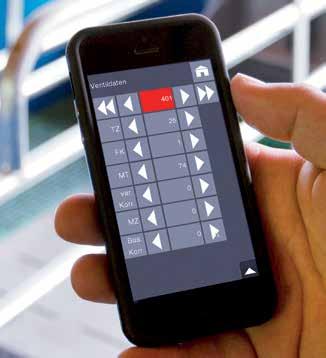

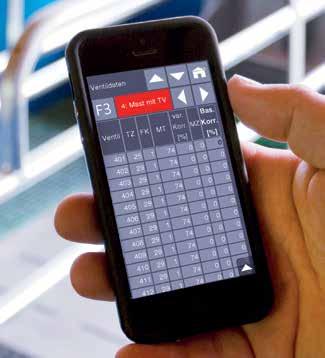

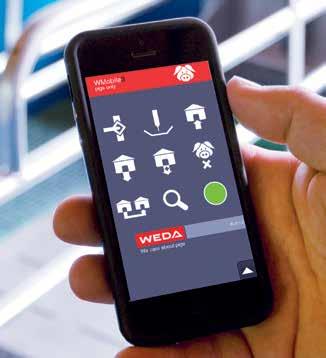

75 W-Mobile Nedves etetés Vezeték nélkül minden állat- és takarmány adathoz hozzá lehet férni A W-mobillal közvetlenül az istállóban lehet változtatni a takarmányon és az állatok elhelyezkedésén. Az adatokat vezeték nélküli hálózaton keresztül át lehet játszani a központi számítógépre. Kezdő kép A szelepek kijelzője Gyors elérés Az adatok egyszerű hozzáadása 75

76 Nedves etetés W-Mobile Vezeték nélkül minden állat- és takarmány adathoz hozzá lehet férni A W-mobillal közvetlenül az istállóban lehet változtatni a takarmányon és az állatok elhelyezkedésén. Az adatokat vezeték nélküli hálózaton keresztül át lehet játszani a központi számítógépre. Az etetés ellenőrzése Az etetés ellenőrzése Előnyei Az istálló betelepítésének, kitelepítésnek, áttelepítésének kezelése, az állatelhullás és a takarmány korrekciójának ügyvitele Érintőképernyős kezelés Kapcsolódás az Excellent 4PX-hez vezeték nélküli hálózattal vagy UMTS-sel Gyors elérés billentyűzet nélkül lehetséges Takarmányozási korrekció A istálló kitelepítése Maradék Az istálló betelepítése Az istálló áttelepítése Veszteségek Az istálló kitelepítése Takarmányfelhasználás Folyamatmegfigyelés A rendszer működik Hibajelzés 76

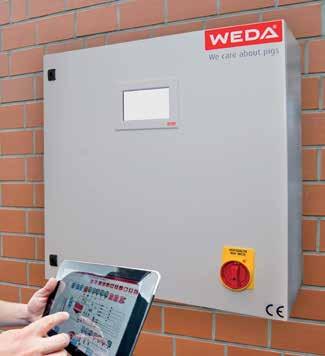

77 Darálóvezérlés Nedves etetés Minden ellenőrzés alatt A darálóvezérlés érintőképernyő segítségével történik, és helyben a vevő és a berendezések igényeihez igazítható. Vizualizálás Kapcsolószekrény Előnyei Érintőképernyő Vizualizálás Egyszerű kezelés Alábbiak kezelése: 15 komponens 10 terménysiló 1 daráló 1 kihordócsiga (a daráló alól) 1 mért szárazkeverő 10 recept beállítása Automata és manuális vezérlés közötti választás lehetősége Napirend alapján történő vezérlés keverő és töltőprogram alapján 4 szabadon hozzárendelhető plusz kimenet Óravezérlésű napirend Helyettesítő komponens hozzárendelhető (Silóátkapcsolás) Alsószint jelentés a komponenssilóban Szintérzékelés a terménysilóban Szállítási folyamat ellenőrzése USB-n és Ethernet-en keresztül adatmentés végezhető 77

78 Száraz etetés 78

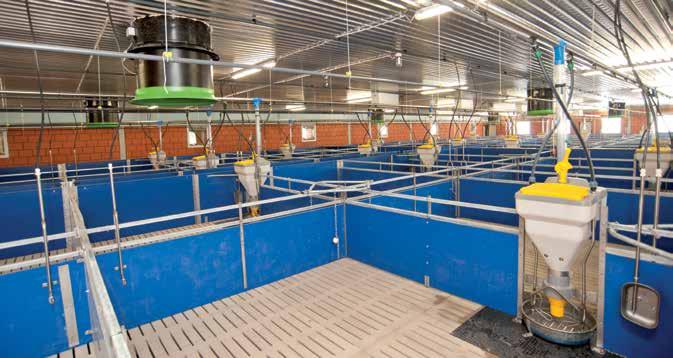

79 Száraz etetés Példák berendezésekre A száraz etetési rendszer működése Száraz etetés K1 meghajtó-állomás a száraz etetéshez Sarokfordító elem DryComp-rendszer Térfogatadagoló Lefolyócső és automatikus száraz takarmány-szelep XtraFeeder Classic-Feeder Dercés önetető Szárazanyag kettős önetető TwinFeeder PigRunner EasyFeeder Száraz etetés 79

80 Száraztakarmányozás Példák szárazdarás etető berendezésekre Száraz etetés Egyszerű száraz etetés az istállóban A száraz komponensek szállítása az istállón kívül 80

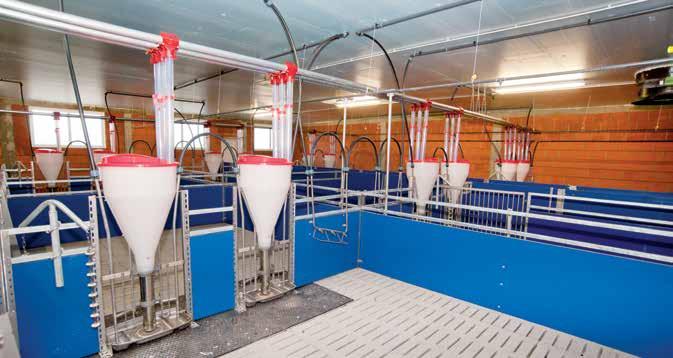

81 Száraz etetés Többfajta takarmány-etetés vezérlőközpontja Többfajta takarmány etetés az istállóban 81

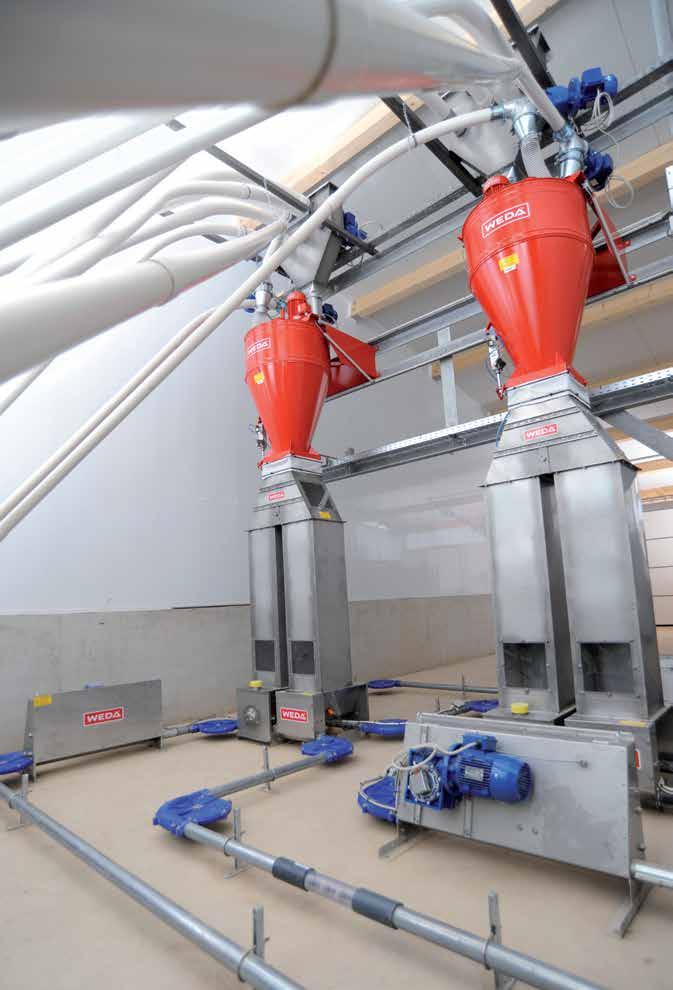

82 Száraz etetés 82

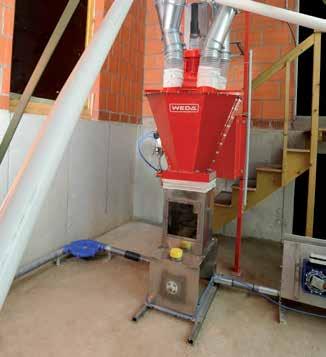

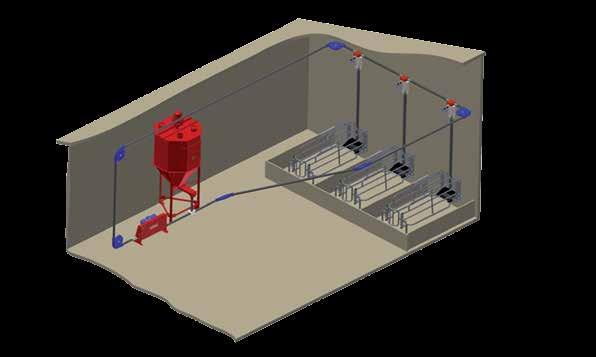

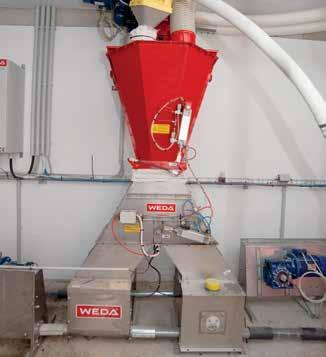

83 Száraz etetés Példák szárazdarás etető berendezésekre Száraz etetés SowDryComp A Weda szárazdarás etető berendezésekkel a kis és... a nagy üzemeket is gondtalanul lehet takarmányozni. Akár 4 vonalat is hozzá lehet csatlakoztatni egy keverőhöz. 83

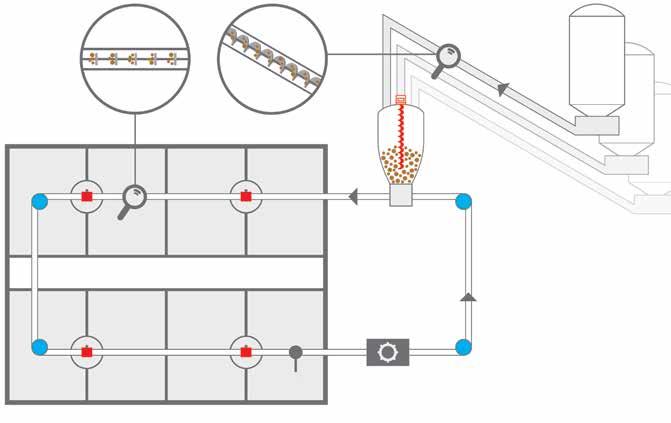

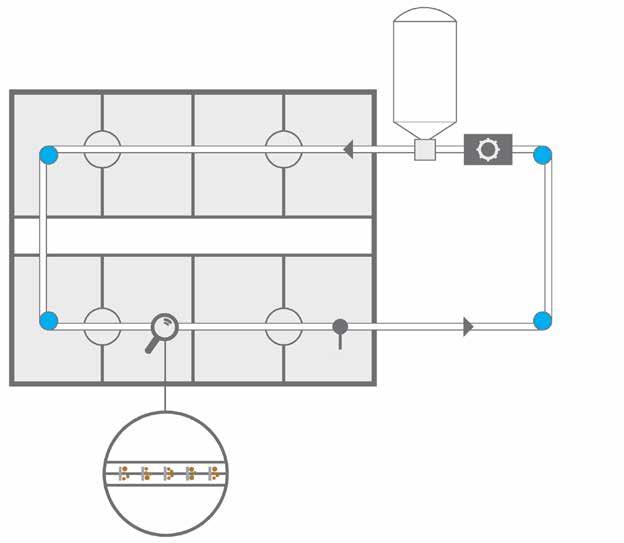

84 A száraz etetés működési elve Gyorsan és egyszerűen A szárazdarás etetési rendszerünk a megbízható irányító- és robusztus szállító rendszerével az állatokat gyorsan és egyszerűen látja el száraz takarmánnyal. Száraz etetés Száraz önetető 84 Fordító könyökelem K meghajtó állomás Felvevő garat TF Végálláskapcsoló Siló A folyamat ismertetése: Az automata vezérlésű száraz etetési rendszert egy időkapcsoló óra, míg a félautomata irányítású rendszert kapcsoló aktiválja. A berendezés indításakor a meghajtó állomás elkezdi a takarmány vezetékben a szállító lánc húzását. A szállító rendszer aktiválja a felvevő garatban a szállítóspirált. A silóban és a behordótölcsérben álló takarmány ezen a spirálon keresztül kerül továbbításra a szállítólánchoz amely a takarmányt az etetőautomatákhoz szállítja és elosztja. Amikor az utolsó etetőautomata is fel van töltve, a végállás kapcsoló aktiválásával leáll a behordás. Ez aztán lekapcsolja a rendszert.

85 Több fajtát kevesebb költséggel Többfajta takarmány etetésének működési elve Ezzel a költségtakarékos etető rendszerrel több takarmány fajtát is lehet egymást követően etetni. Száraz etetés A többféle takarmány etetésének folyamata: A száraz etetési rendszert időkapcsoló óra aktiválja. A berendezés indításakor a meghajtó állomás megkezdi a takarmány vezetékben a szállító lánc húzását. Ezen kívül az 1. motoros meghajtású felvevő garat beindul és a kívánt takarmányt a szállítókorongokkal ellátott szállító láncra adagolja és a következő nyitott átadó szelepre szállítja. Az átadó szelep segítségével a takarmányliszt a takarmányvezetékbe kerül, ami a kívánt termet látja el. A takarmányvezetékben a továbbító láncot motorhajtású fordító könyökelem hajtja meg és a takarmánylisztet az istálló részeiben található EcoFeeder önetetőkhöz szállítja. A takarmánylisztet az EcoFeeder önetetőbe adagolja ki. Amennyiben az utolsó EcoFeeder önetető is megtelt, a takarmány elhalad az utolsó lefolyócső mellett és aktiválja a TF végkapcsolót. Ez aztán az istálló ezen részén leállítja a takarmány szállítását. A következő terem egy másik fajta takarmánnyal történő etetése előtt a még a takarmányvezetékben található takarmány a megfelelő silóba kerül vissza. Így minden termet a kívánt takarmány-fajtával lehet ellátni. A motorhajtású fordító könyökelem alternatívájaként többfázisú száraz etető szelepeket is lehet alkalmazni. Ez a szelep lehetővé teszi az adott takarmány kiválasztását. 85

86 A multifázisú etetés működési elve Optimális súlygyarapodás és jobb takarmányhasznosítás Azért, hogy az állat különböző növekedési fázisaiban az élősúly optimális növekedését elérhessük, a multifázisú etetési módszerünkkel különböző takarmány receptúrákat lehet bekeverni és az állatokkal megetetni. Száraz etetés Önetető Szelep K- meghajtó állomás Fordító könyökelem Keverő Felvevő garat TF-végkapcsoló Siló A folyamat ismertetése: A silóban tárolt takarmány komponensek csigán keresztül előre programozott mennyiségben (takarmányrecept alapján) a keverőbe kerülnek és ott összekeverednek. Amennyiben a keverési folyamat lezárult, a takarmány egy ejtőlapon keresztül befolyik a garatba. A berendezés beindításakor a meghajtó állomás megkezdi a takarmány vezetékben a szállító lánc húzását. A szállítólánc újra aktiválja a befolyó garatban a spirált. Ezen a spirálon keresztül a kiadagolt takarmánykeveréket beszállítja a takarmányvezetékbe és ott a szállítókorongokkal ellátott szállító lánccal az önetetőkhöz szállítja és az automatikus etetőszelepek ezt kiadagolják. A szükséges távolságmérés impulzusszámlálóval történik a meghajtóállomáson. Mialatt az első takarmány receptúra az önetetőkhöz majd onnan kiadagolásra kerül, a berendezés már tudja is keverni az új takarmányreceptet. Ezt végül a kívánt automatához szállítja és kiadagolja. Az utolsó önetető megtöltése után a berendezés lekapcsol. A biztonság kedvéért a berendezésbe TF végkapcsoló van beépítve, ami a berendezést automatikusan lekapcsolja, ha megtelt utolsó önetető mellett tovább haladna a takarmány. 86

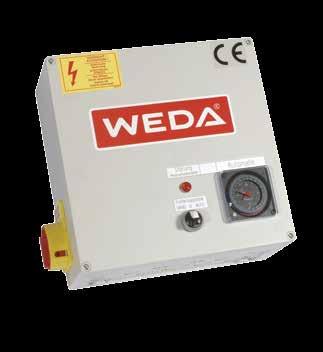

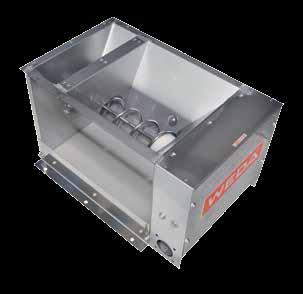

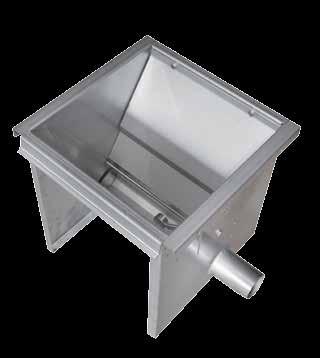

87 Száraz etetés Biztos, megbízható, hosszú élettertam A száraz etetésre készült termékeink mindenkit meggyőznek fejlett technikájukkal és egyszerű felhasználhatóságukkal. Megbízható vezérlési egységünkkel és a gondosan kialakított takarmány befolyó garatokkal egyenletes takarmány adagolás válik lehetővé. Száraz etetés Az egyszerű száraz etetés vezérlőegysége főkapcsolóval és működés közbeni felügyelettel rendelkezik Előnyei K1-es egyszerű takarmány befolyó garattal Vezérlés Kapható fél- és teljes automatikával Biztonsági kapcsoló szenzoros alapon TF-C számítógép vezérlőként többfázisú etetés lehetőségével A száraz darás etetési rendszer 4 PX-szel ellenőrizhető (pl. komplex multifázisú etetésnél) K és K1-es takarmány felvevő garat Stabil konstrukció nemesacélból Beltéri- és kültéri szerelésre is alkalmas Szükség szerint egy vagy két vonalon Különböző silócsatlakozással rendelkezik A takarmány mennyiségeket egy-egy takarmány-vonal szállításakor egyszerűen le lehet mérni K takarmány felvevő garat Szállítóspirál, hogy egyenletes, szabályozható legyen a befolyás Hajtás korongos láncos szállítón vagy motorhajtáson keresztül Száraz keverőhöz alkalmas K takarmány beejtő garat szállító spirállal 87

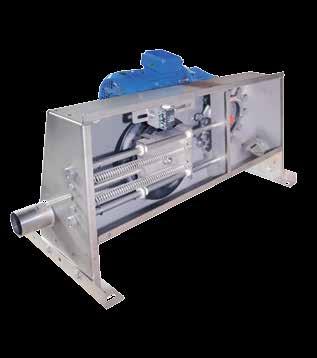

88 K1-es meghajtóállomás a száraz etetéshez Biztos meghajtás a bármely szárazdarás etetéshez A K1-es meghajtóállomás a száraz etetéses takarmányszállítás lelke. A bevált felépítés gondoskodik a zökkenőmentes szállításról. Száraz etetés Előnyei Értékes nemesacélból készül 60 mm-es átmérőjű láncos szállítás A láncos szállítás esetében különösen stabil meghajtó kerekek Automatikus utánfeszítés és biztonsági kapcsoló Max. szállítási teljesítmény: kg/óra Maximális szállítási távolság 8 sarokfordítóval 300m Minden plusz sarokra kb. 12,5 m szállítási távolságot kell levonni a 300 m-ből 1,5 kw teljesítményű motor hajtóművel 88

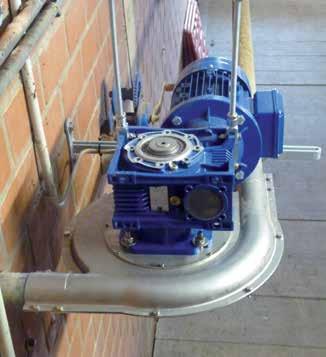

89 Fordító sarok idomok Biztosan kanyarodik A sarokfordító járókeréken keresztül vezeti át a láncot, így biztosítva, hogy a sarkokon is gond nélküli legyen a szállítás. A beépített járókerekek lecsökkentik a kopást és biztosítják a lánc hosszú élettartamát. Száraz etetés Műanyag fordító idom Nemesacél fordító idom Előnyei Formatartó ház műanyag és nemesacél kivitelben Csapágyazott nemesacél járókerék (dupla gyolyóscsapágy), ezáltal különösen biztos üzem Szállítókorongok ütésálló PP-keverékből Optimális erőeloszlás a nagy ívú rádiuszokkal Nemesacél kötőelemek Kívánságra: járókerék öntvényből Meghajtott sarokfordító 89

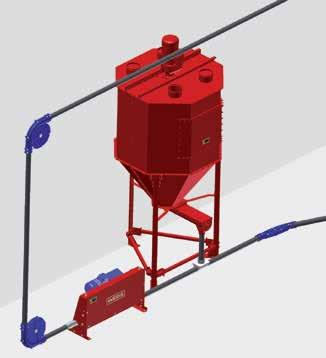

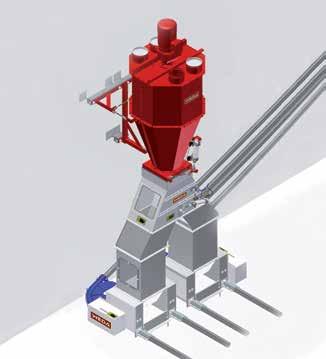

90 DryComp-rendszer Tökéletes multifázisú etetés az optimális súlygyarapodás érdekében A DryComp-rendszerünk számítógép vezérlésű multifázisú etetési rendszer, ami az egyes etetőhelyek célzott ellátását teszi lehetővé. Száraz etetés Realfoto TM 100-E TM 500-E Előnyei Mérlegen álló keverő, melyben különböző fajtájú száraz takarmányok szükség szerint egymással keverhetőek és melyen keresztül egymástól független takarmánykörökön keresztül a takarmány kietethető A mérlegen álló keverő 3 különböző méretben szállítható (40, 100, 500kg) 4 bevezető nyílás Pontos mérőrendszerek (10 g-os felbontás) garantálják a nagyfokú adagolási pontosságot Lehetőség van szondán keresztüli etetésre Az elkészített adagok egyidejű keverése és etetése Átfogó etetési- és keverőfolyamatba való integrálása lehetséges Opciósan: kiegészíthető gyógyszeradagolóval Külön felszereltség: az egyes komponensek frekvencia vezérelt hozzáadása Számítógép vezérlésű rendszer a telepre jellemző keverék előállításához 2 takarmány felvevő garat pneumatikusan működtetett adagoló egységgel a takarmány feltöltéséhez (2 különböző etetőkörhöz) Csekély helyigény Párhuzamos üzem 2 keverő egyenként 2 vonalon tud takarmányt kiosztani Műszaki adatok TM 40-E TM 100-E TM 500-E Max. keverési mennyiség (kg) Keverés Szelepenként Szelepenként Termenként Keverőcsiga meghajtás (kw) 2,2 2,2 2,2 90

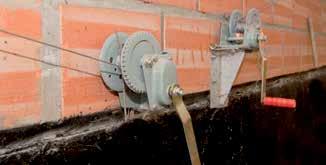

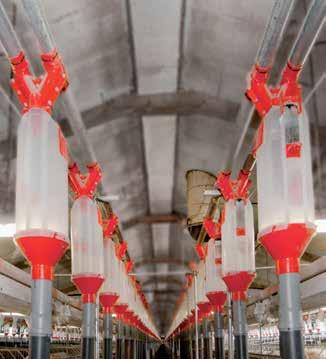

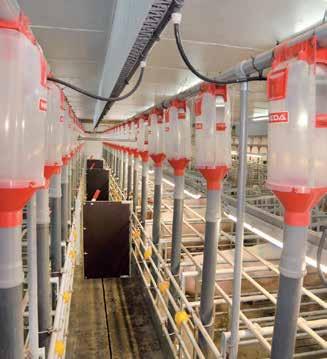

91 Térfogatadagoló Mindig a megfelelő mennyiségű takarmány a kocáknak A térfogatadagoló közvetlenül az etetővezetékkel van összekapcsolva. A feltöltés a takarmányvezetékben található zárható nyíláson keresztül történik. Száraz etetés Takarmány-kiadagolás egy takarmányozó vonalon Térfogatadagoló 2 takarmányozó vonalhoz Előnyei Átlátszó, hogy jól bele lehessen tekinteni Nincsenek sarkok és rejtett élek Elülső fedél nyílás, hogy könnyen lehessen tisztítani Egyszerű adagolási beállítások és mennyiség mérés a súber segítségével Záró súber Tartalom: 9 L A golyós mechanizmus mindig az adagoló könnyű nyithatóságát és biztos zárását garantálja A golyós mechanizmus lehetővé teszi a teljes kiürítést, a beragadást el tudjuk kerülni A takarmány kiadagolása kötél segítségével: automatikusan vagy kézzel Automata kioldómechanizmus a térfogatadagolóhoz Műszaki adatok Adagolók max. száma a nyomvonalon A sorok maximális száma Manuális kioldómechanizmus 1. típus (kar kötéllel) típus (húzóköteles) Hajtókaros mechanizmus a térfogatadagolóhoz Automatikus kioldó mechanizmus

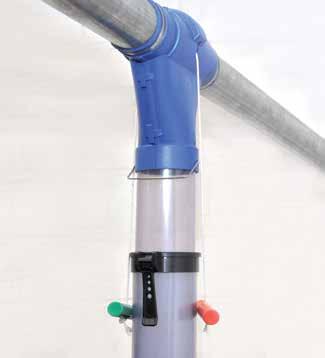

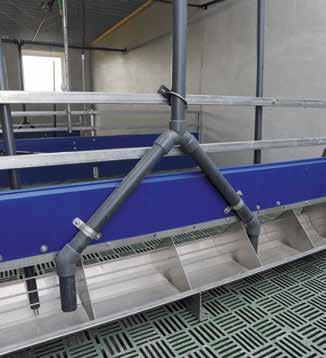

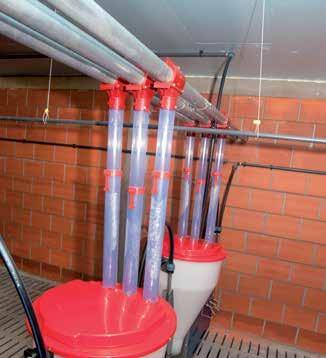

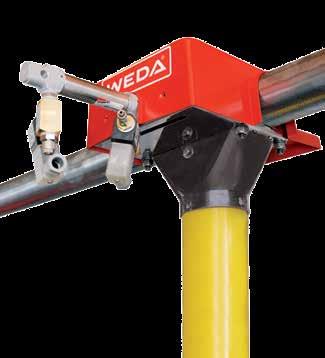

92 Ejtőcsövek és automata száraz takarmány szelep A száraz komponensek biztosan az etetőbe kerülnek A száraz komponensek adagolására a különböző záró funkciós ejtőcsövek sokaságát kínáljuk. Az ejtőcsövet fokozatmentesen be lehet állítani. Az ejtőcső eltérő helyzetétől függően különböző töltési magasságot lehet elérni a önetetőben. Száraz etetés Komplett ejtőcső szett Teleszkópos-ejtőcső Előnyei Ejtőcsövek: Optimális adagolási lehetőség A kivezetés zárása kar, kötél vagy súber segítségével lehetséges Teleszkópos ejtőcső: Fokozatmentesen állítható Teljes hossz 1,80 m Leginkább 60 mm átmérőjű csövekhez a legalkalmasabb Automata száraz takarmány-szelep Automata száraz takarmány-szelep: Alkalmas a 60 mm átmérőjű csövekhez Plusz fedél a szelep felső részének takarására A fémrészek nemesacélból, ill. alumíniumból A mágneses szelepek elektronikus vezérlése számítógép segítségével Biztos nyitás és zárás 92

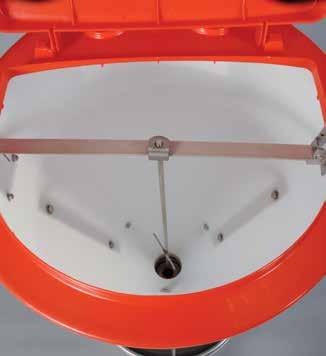

93 XtraFeeder malacoknak Eggyel 50-et Az XtraFeeder önetetővel gyorsan és egyszerűen akár 50 állatot is egyszerre tudunk etetni és mindezt 8 etetőállással 2 kutricában egyszerre. Kutricánként az állatoknak ezzel 4 etetőhely áll a rendelkezésükre, hogy gondtalanul tudjanak enni. Száraz etetés Az XtraFeeder könnyen tisztítható. Belső kialakítása megakadályozza a boltozódást. Előnyei Költségtakarékos Nyolc etető négy itatóállás Integrált vízkör Stabil és robusztus vázkonstrukció Kerek, gondosan kialakított nemesacél etetővályú ötletes adagoló koszorúval Nincs boltozódás a tartályban Minimális takarmány veszteség Könnyű tisztíthatóság Egyszerű mennyiségbeállítás Optimális költség-haszon arány Szondás felszerelés lehetséges A vályú konstrukciójával elkerülhető a takarmányveszteség Minden karám elválasztó falba beépíthető, nincs szükség külön tartóoszlopra Műszaki adatok Magasság (mm) Szélesség (mm) 760 Vályú Ø (mm) 600 A vályú magassága (mm) 118 Össztérfogat (L)

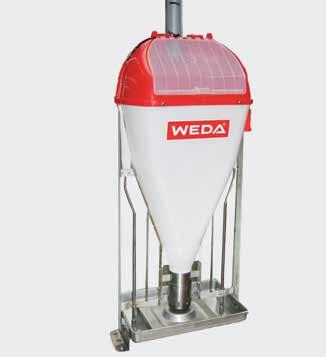

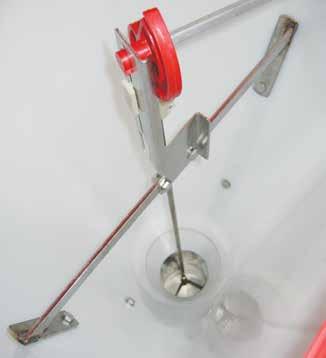

94 Classic-Feeder Robosztus csőautomata állatai számára A Classic-Feeder egy cső-etetőautomata kg-os korcsoport számára. A feltöltés száraz takarmánnyal történik. A száraztakarmány vályúba történő kiosztásánál az állatok a két nedvesítő szopókán keresztül önmaguk nedvesítik be a takarmányt. Száraz etetés Előnyei Cső-etetőautomata kb. 83 literes tartállyal Tartós, robosztus kialakítás nemesacélból és műanyagból Kb. 40 állat részére Nincs boltozódás a tartályban Egyszerű működési mechanizmus, könnyű tisztítás A tető három surrantási pontnak ad korrekt kialakítási lehetőséget 2 itatószeleppel ellátva Itatócsészés etetőtálca Egyszerű mennyiségállítás Vízellátás 3/8 -os külső menetes nemesacélcsővel Multi és hízó kivitelben elérhető Műszaki adatok Multi kivitel Hízó kivitel Vályú szélesség (mm) Vályú hosszúság (mm) Tartály kapacitás (l) kb 83 kb 83 Össz. magassága (mm) Etetőtálca magassága (mm) Célkorcsoport (kg)

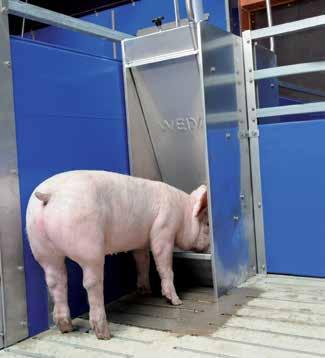

95 Dercés takarmánykiosztó automata Az állat előtti kis takarmányadagokkal folyamatos súlygyarapodás érhető el A dercés takarmánykiosztó automata naponta többször kismennyiségű száraz takarmány adagot adagol ki, mely víz hozzáadásával pépes takarmánnyá válik. Előnyei Nemesacél-konstrukció Nagyon jó liszthez és pellethez Manuális adagolás beállítás és manuális itatószopókák (normál nyomásról alacsony nyomásra állítható át) Erős, megbízható, nincs szűk elosztómechanizmus Magasságában állítható telítettség jelző szondával való felszerelés lehetséges Minimális takarmányveszteség Száraz etetés Műszaki adatok Egyszerű automata Kettős automata Dupla automata Szélesség (mm) Mélység (mm) Magasság (mm) Űrtartalom (L) Sertések száma x12 95

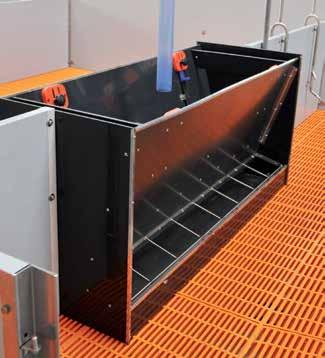

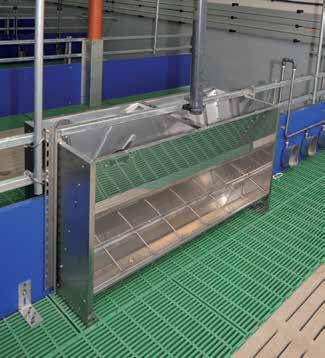

96 Száraztakarmányozó dupla önetető Önetető a kicsik számára A száraztakarmányozó dupla önetető a legjobb liszthez és pellethez, így a malacokat megbízhatóan és gyorsan eteti. Száraz etetés Előnyei Nemesacél- vagy műanyag kivitelben kapható Remek a liszthez és a pellethez Erős és stabil Megbízható és hosszú élettartamú Minimális takarmányveszteség 2 x 4 etetőhely (4x kb. 200 mm) Más méretben is elérhető Méret (Sz x m x m mm-ben) Etetőhelyek Űrtartalom (L) Vályú magasság (mm-ben) Malac-önetetők F8 dupla önetető 2x4 815x620x F10 dupla önetető 2x5 1015x620x F12 dupla önetető 2x6 1250x620x F14 dupla önetető 2x7 1415x620x Hízó - önetetők M6 dupla önetető 2x3 1040x625x M8 dupla önetető 2x4 1365x625x M10 dupla önetető 2x5 1690x625x

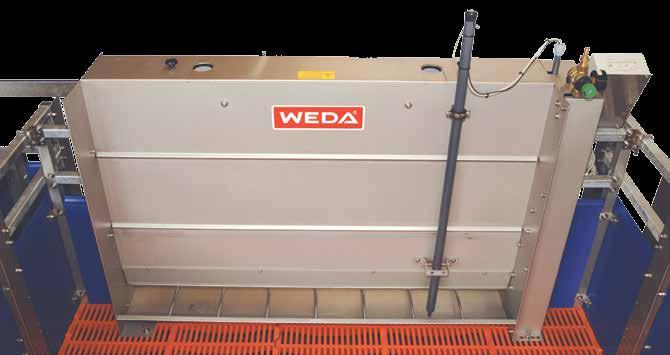

97 TwinFeeder Önetető szenzorokkal, hogy az állatok jól érezzék magukat A TwinFeeder elektronikusan vezérelt, szenzor technikával ellátott önetető. A takarmány hozzákeverésekor a vályúba víz folyik. A beépített tengely 1/6-os forgása a száraztakarmányt a vályúba adagolja. Száraz etetés Előnyei A legmagasabb higiéniás szint, legmagasabb teljesítmény az állattól Ellenőrzött kb. 360 g-os legkisebb adagolás 1/6 tengelyfordulatonként (és takarmányonként) Speciálisan olyan üzemek számára alkalmas, ahol a folyékony etetést szeretnének, de túl kicsi állatcsoport miatt ez nem megvalósítható Az átszoktatási fázis jelentősen lecsökken a malacok esetében, ezáltal a súlygyarapodás jelentősen felgyorsul Vezérlés külön vezérlőegységgel Mindig friss takarmány van az állat előtt, szondatechnika segítségével Az etetések száma, intervalluma és a mindenkori takarmány- és vízmennyiség szabadon megválasztható Maximális állatlétszám önetetőnként : 100 állatig Állat súlya: 4-35 kg Nincs boltozódás Műszaki adatok Hossz (m) 1,60 Magasság (m) 0,80 Max. befogadóképesség (L) kb. 85 Elektromos feszültség (V) 220 Vízcsatlakozás 1/2 (külső menet); >2 bar víznyomásnál A TwinFeeder külön vezérlő egysége 97

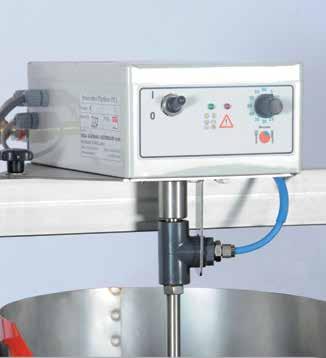

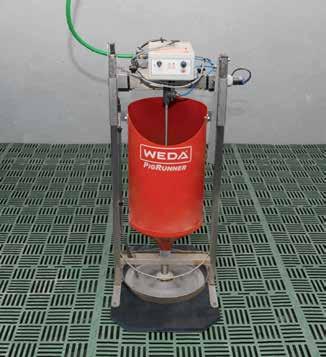

98 PigRunner Olyan az etetés, mintha az anyukájától kapná Száraz etetés A PigRunner-t száraz takarmánnyal/prestarterrel töltik meg liszt- vagy dara formájában. A tengelyen lévő beépített spirál a takarmányt a vályúba nyomja. A tengely végén található mixer a takarmányt és az üreges tengelyen bevezetett vizet a vályúban pépes takarmánnyá keveri. Előnyei Mindig friss, kis adagok naponta többször, ezáltal elkerülhető a takarmány átállás okozta visszaesés nagyobb súlygyarapodás célozható meg. Nemesacélból Önetető 40 malac számára 3-14 kg súlyig Talpra szerelt, emiatt egyszerű elhelyezni a kutricákban. Nem szükséges fixen beszerelni Meleg vízzel kombinálva (rúdmelegítővel) is kérhető A víz mennyisége és az etetési idő egyedileg beállítható Alacsony- és magasnyomású kivitel Optimális megoldás a malacnevelőben a gyengébb állatok rövidtávú ellátására Az állatok teljes genetikai teljesítménypotenciálját kihasználja Működési elv: A PigRunner óránkénti szakaszokban működik. Az etetés időtartama egy-egy órán belül egy időkapcsolón keresztül 5-60 perces időszakaszonként (5, 10,15 stb.) van rögzítve. Amennyiben a PigRunner pl. 10 perces etetési időszakaszra van beállítva, akkor az állatok etetése minden óra első 10 percében történik. Ezen a 10 percen belül a beépített szonda ellenőrzi, hogy az előző etetésből még maradt-e valami. Ha a szonda azt állapítja meg, hogy a vályú üres, az állatok a beépített kengyelt megemelik, így új, friss takarmány kerül bekeverésre. Azonban, ha a szonda nem üres állapotot jelez, úgy, hiába emeli meg az állat a kengyelt, új takarmányt nem kever be a gép. A PigRunner óránként automatikus program törlést hajt végre, aztán a PigRunner 4-szer sípol, kis időre beindul aztán újra kikapcsol. 98

99 EasyFeeder A malac-takarmány keréken érkezik Az EasyFeeder az első mobil folyékony etetési rendszer a szopós malacoknak, közvetlenül a fiaztatóban. Egyszerűen keverjük be az adott takarmánymennyiséget az EasyFeeder-ben, indulás, etetés, kész - kényelmes és egyszerű. Száraz etetés Előnyei Mobil etetés; Max. térfogat: 100 L Minimális takarmány mennyiség: 10 L Kapható akkumulátoros és hagyományos kábeles kivitelben kábelhossz: 25 m Az automatikus kábelfelcsévélő a kábelt tisztán tartja Az etetés merev csövön keresztül történik. Ha enyhén megnyomjuk a lándzsa hegyét, az adagoló szelep megnyílik Nincs kifröccsenés vagy szennyezés, mint pl. a locsolókannás etetéskor, mivel a lándzsa közvetlenül a vályúba adagolja a takarmányt A kellő nyomás közvetlenül a tartálynál beállítható A prestarter zökkenőmentes etetése Pontos adagolás Szárazanyag-tartalom 27 %-ig lehetséges Az integrált hőmérő kijelzi a takarmány hőmérsékletét A keverő és a szivattyú külön kapcsolható 50 %-os időmegtakarítás a hagyományos kézi etetéshez képest Egyszerű kezelhetőség a speciális, golyóscsapágyas, könnyen járó kerekek miatt Nagy billenési biztonság és egyszerű tisztíthatóság Egyidejű keverés és kiadagolás Az akkumulátorral teljes üzemideje kb. 5 óra Az akkumulátor töltőideje kb. 8 óra Az merev adagoló csövön történő etetés lehetővé teszi a prestarter zökkenőmentes kietetését a malac vályúba. A malacok vályúi műanyagból, vagy nemesacélból készülnek. 99

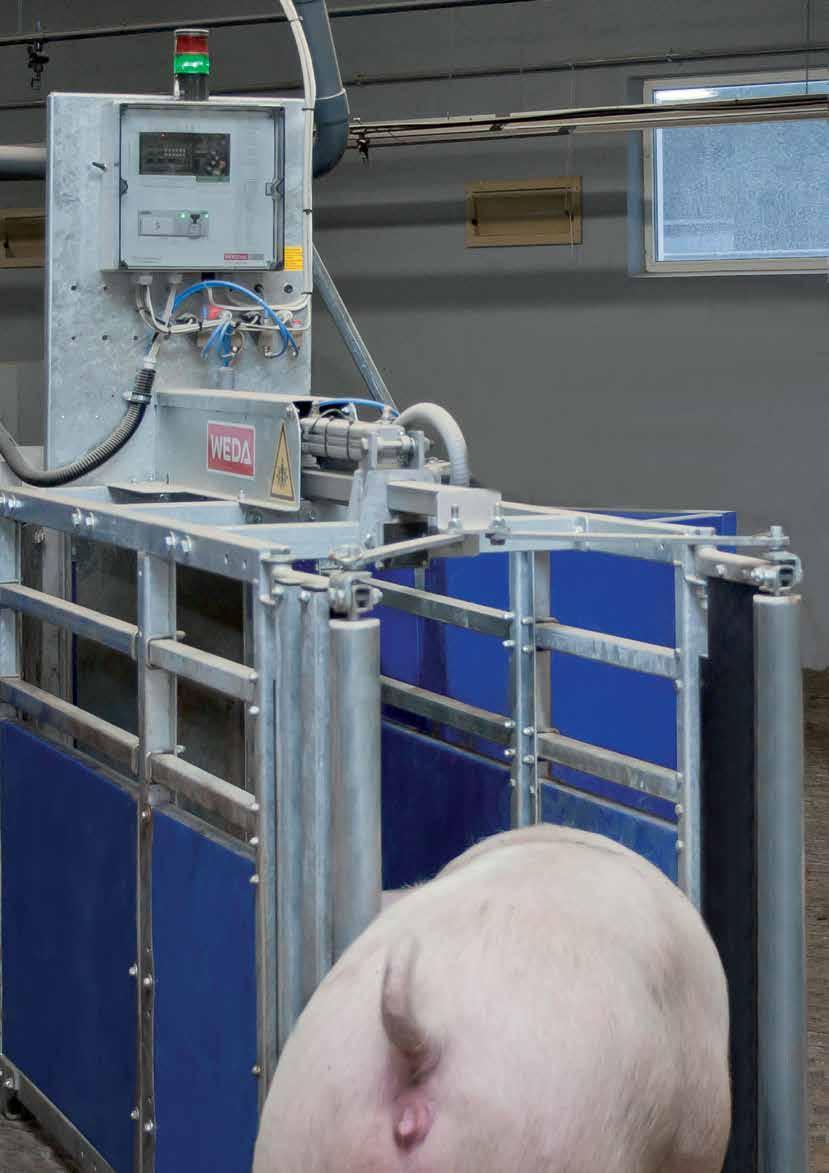

100 Egyedi azonosításos etetés 100

101 Egyedi azonosításos etetés SowComp Betanító állomás Krotália az egyedi azonosításos állomáshoz SowComp Twin Weda vezérlési rendszer MDE (Mobil adatfelvétel) Egyedi azonosításos etetés 101

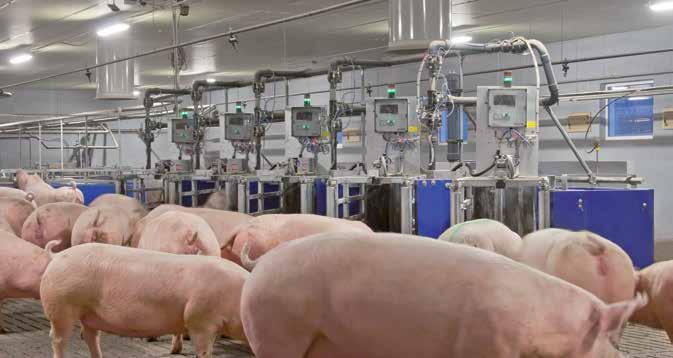

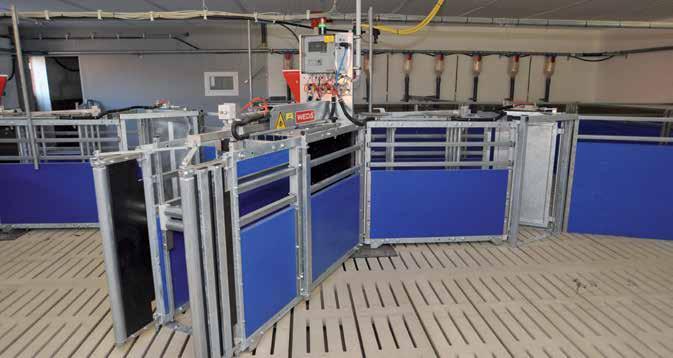

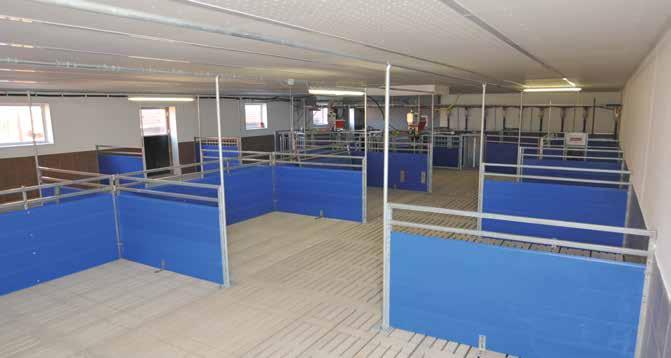

102 SowComp Egyedi azonosítású etetés a legmagasabb fokon A következőkben néhány példát mutatunk a SowComp-ra. Egyedi azonosításos etetés Minden egyedi azonosításos állomáson kb. 60 kocát lehet etetni. A SowComp a kocák egyedi és igényre szabott etetését teszi lehetővé. 102

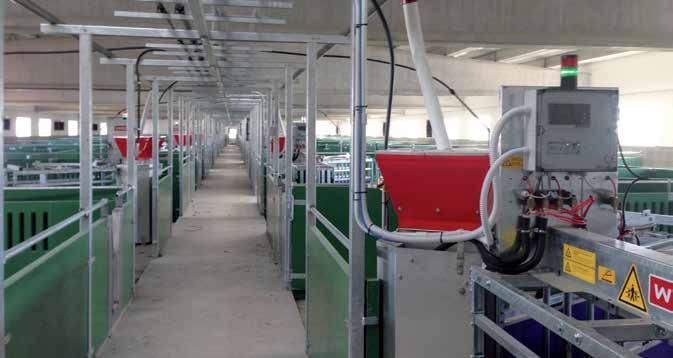

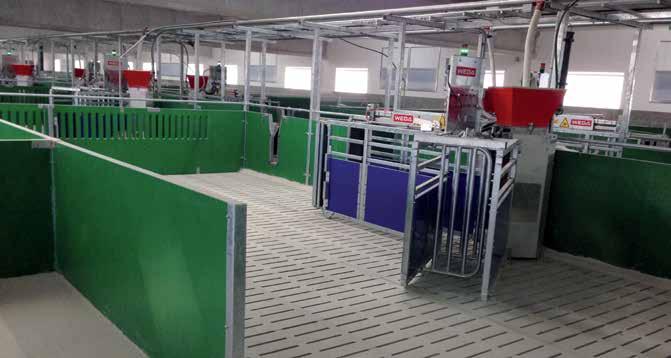

103 Egyedi azonosításos etetés Egyedi azonosításos etetés (Spanyolország) Egyedi azonosításos etetés (Spanyolország) 103

104 SowComp A kocaetető-rendszerünkből szívesen esznek a kocák A SowComp-Feeder speciálisan csoportosan tartott kocákra kifejlesztett etetési rendszer. A fülükben elhelyezett jeladó tökéletes, minden egyes kocánál előre programozott etetést tesz lehetővé. Egyedi azonosításos etetés 104 Előnyei A kocák egyedi és szükségletnek megfelelő etetése csoportos tartás esetén Állomásonként kb. 60 koca számára alkalmas Központi szelekció során akár szelekciós egységenként 300 kocát is lehet menedzselni és max. 6 lehívóállomást lehet egy szelekciós berendezéshez csatlakoz-tatni Alkalmas száraz és folyékon takarmányozáshoz Az etetőállomás egy-egy száraz takarmányos takarmány-tartalék tárolóval van felszerelve A vályúk nemesacélból készülnek, nincsenek szennyezett sarkok, könnyű a tisztításuk Az etető állomás 2 ajtós kimeneti biztonsága miatt a koca nem tud a rossz oldalon bemenni az állásba Az állatok az etetőállást bármikor el tudják hagyni. Nincs stressz a bejáratnál, mivel minden állat bármikor be tud lépni az állomásra Elérhető: normál üzemmód és betanító üzemmód Az állomás kézi vezérlése megoldható Etetés közben nagyobb a nyugalom, mert az oldalfalakat be lehet zárni Különösen stabil a jó minőségű anyagok miatt Rugalmas és helytakarékos a helykialakításban Fajtának megfelelő tartási rendszer, ami a sertéstartás előírásainak megfelel Szigetelt és nem hőszigetelt épületekhez Opciósan: Vészkijárat Automatikus ivarzás-felismerés Festékes jelölőrendszer Záróelem a vályúhoz 2 takarmányfajta etethető A bejáratnál vízszintes görgők Lerogyásgátló Egyedi és csoportos szelekció Additív adagoló Dupla állás (Twin) A fülchippek leolvasásához kézi készülék (MDE) Így zajlik az etetés: Ha a koca belép az üres egyedi azonos etetőállomásra, bezáródnak az ajtók mögötte és az állomás a füljeladója alapján beazonosítja. Amennyiben kocának takarmány jár, a neki járó takarmány bekerül a vályúba. Az etetést követően a vályú lezárul. Amennyiben a kocának nem jár takarmány a vályú zárva marad. Mindkét esetben az állomás kijárata automatikusan nyit, és a koca el is hagyhatja az állomást.

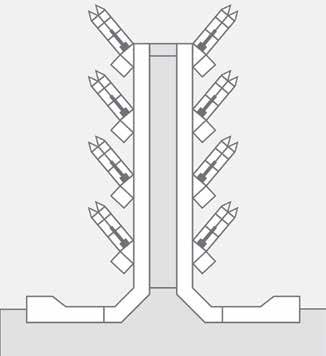

105 A következőkben az egyedi azonosításos két leggyakoribb fajtáját mutatjuk be. Egyedi azonosításos etetés Csoportos szelekció 2 stabil csoport A csoportos szelekció magyarázata: Csoportos szelekcióra akkor kerül sor, ha több termékenységi ciklusú koca csoportot együtt tartanak és etetnek. A csoportos szelekció során több egyedi azonosításos etetőfolyosóval állítanak fel egy szelekciós egység előtt és egy járdával vannak összekötve. Ha a koca etetés után elhagyja az etető állomást, a szelekciós egységhez vezet az útja. Itt a fül-jeladója alapján beazonosítja az etető számítógép és visszavezeti a normál csoportba vagy adott esetben az elkülönítő részbe. Műszaki adatok Stabil csoport Bejárat hossza (m) (zárt ajtónál) 1,77 Kijárat hossza (m) 1,4 Átjárási szélesség idősebb kocáknál (m) (belül) 0,55 Szűkítés a fiatal kocáknál (cm) 5 vagy 10 Magasság (m) (irányítással) 1,73 A stabil csoport magyarázata: Stabil csoport tartásakor egy termékenységi szakaszban lévő kocacsoportot egy etető állomáson etetnek. Mivel minden koca ugyanabban a vemhességi szakaszban van és ezzel ugyanakkor hagyják el a várakozó istállót, ilyenkor nem szükséges szelektálás. 105

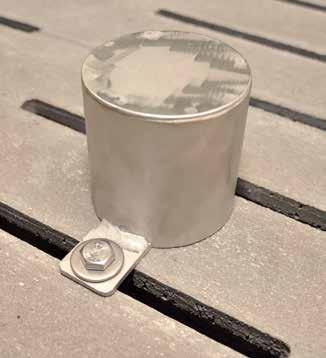

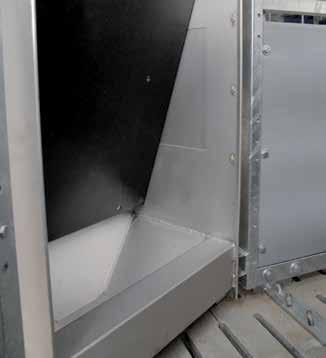

106 SowComp Bizonyított, felhasználóbarát, sokoldalú, hatékony Software és hardware elemek biztosítják a kocák kiválasztását a csoportból, a fiatal kocák betanítását és a rendszeres adatszolgáltatást. Egyedi azonosításos etetés A lehívó állomás ajtajait a pneumatikus mechanizmus alacsony légnyomással zárja be, ami mechanikusan záródik. (Figyelem: a fedelet leszereltük, hogy jobban lehessen érteni). Vályú Fekvést gátló gomba 106

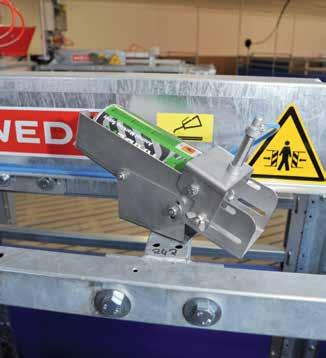

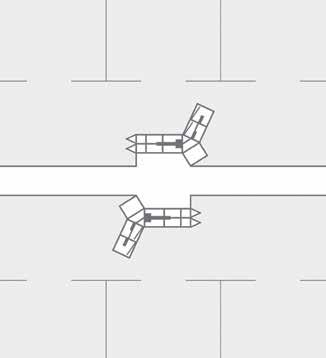

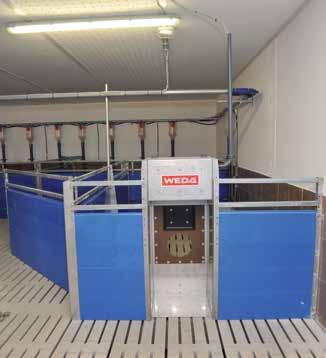

107 Egyedi azonosításos etetés A bejárat területe Ivarzásfelismerés Jelölés festékszóróval 107

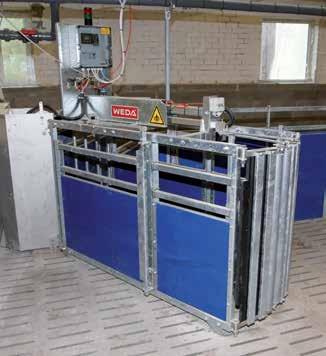

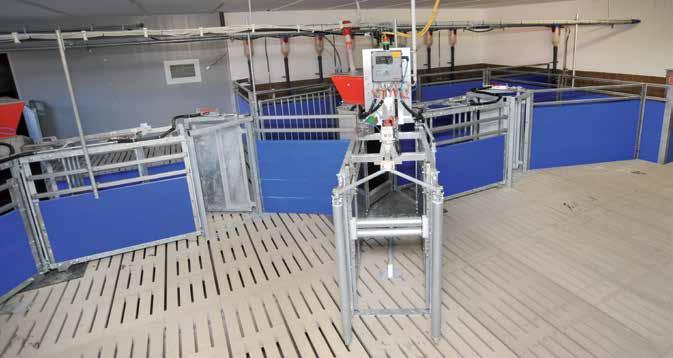

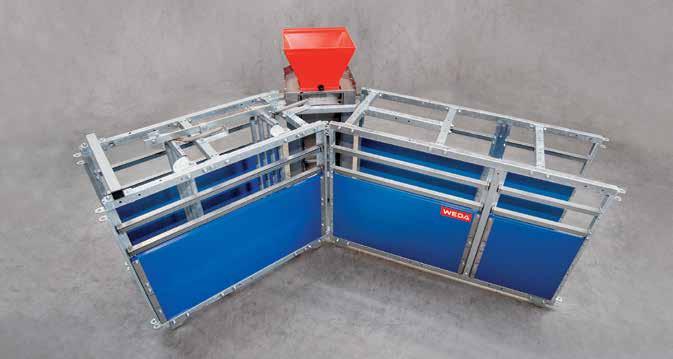

108 Betanító állomás Az evést is meg kell tanulni Minden teljes felszereltségű Weda lehívóállomás betanítóállomásként is alkalmazható. A 4PX SowComp modern vezérlése felhasználóbarát, gyakorlatorientált programmal rendelkezik, ami lehetővé teszi az állatok gond nélküli betanítását. Egyedi azonosításos etetés Betanítóállomás számítógépvezérlés nélkül Előnyei A lehívóállomás használatának zökkenőmentes betanítása több szakaszban Manuális etetés gombnyomásra Korszerű falkonstrukció gondoskodik az állomás világosságáról Számítógépes irányítás nélküli megoldás is kapható Betanítóállomás számítógépvezérléssel 108

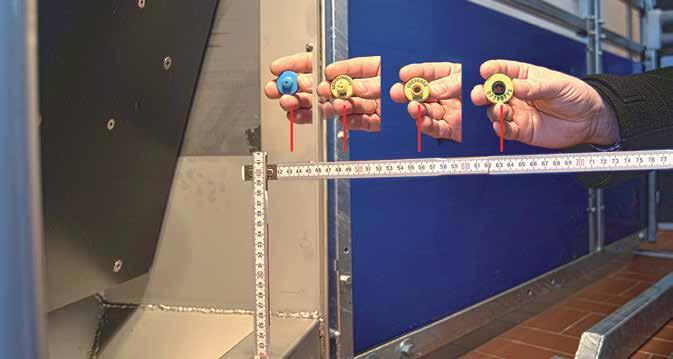

109 Fülchip az egyedi azonosításos állomáshoz Az igazi chip a fülben A mi fül-jeladóink HDX-rendszerrel működnek, ami a beépített kondenzátornak köszönhetően jelentősen nagyobb vételi távolságot tesz lehetővé, mint a hagyományos FDX-rendszerű fül-jeladók, ahol egy egyszerű réz tekercs továbbítja a küldött jelet. Egyedi azonosításos etetés Előnyei Nagyobb vételi távolság a HDX-rendszernek köszönhetően Nagy megbízhatóság Az állatok hozzájutnak a takarmányhoz Nem keletkezik fennakadás, ha rosszul működik a füljeladó, így az etetési idő nem szenved csorbát A vályúajtók nem csukódnak be túl korán, mert a jeladó hirtelen a vételi távolságon kívül van Magas minőségi kidolgozás Vízálló Magas élettartam és ezáltal többszöri felhasználás A Weda fül-jeladóján a vörösrézből készült részt speciális anyaggal öntik ki, hogy a jeladó vízálló legyen. A kisebb értékű fül-chippek két manuálisan egymáshoz kapcsolódó műanyag testből állnak. Ezek üreges részébe víz is kerülhet. 109

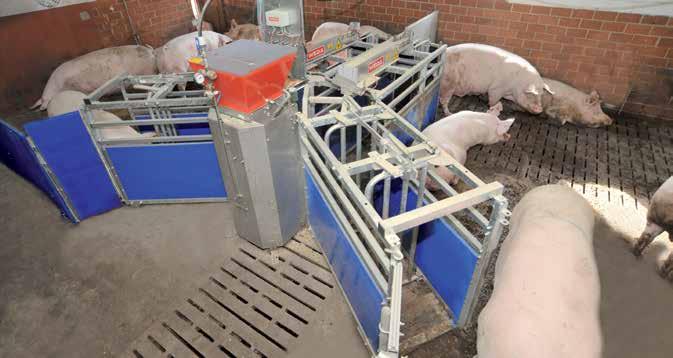

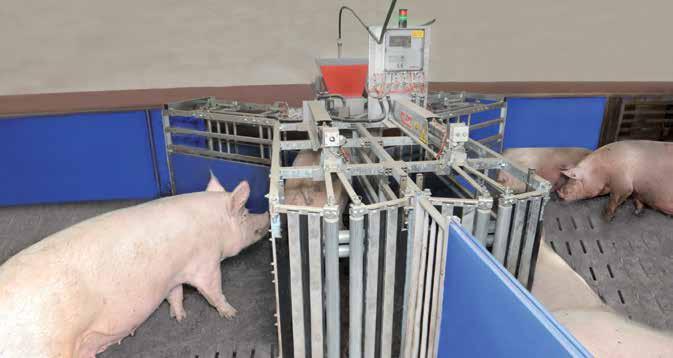

110 SowComp Twin Megoldás a kisebb kocaállományokhoz A SowComp Twin állandó csoportba osztott kisebb kocaállomány tartására a tökéletes, költségtakarékos megoldás. Egyedi azonosításos etetés A SowComp Twin 2 külön be-...és kijárattal rendelkezik. 110

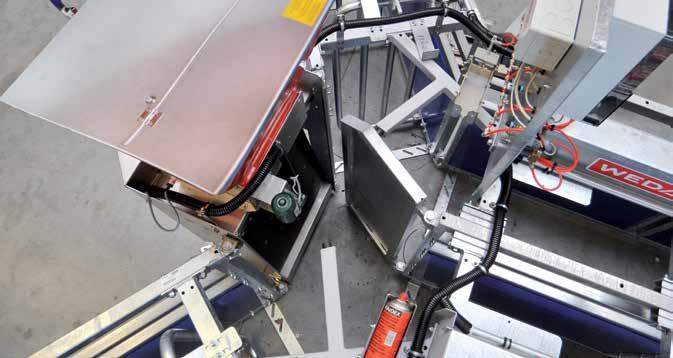

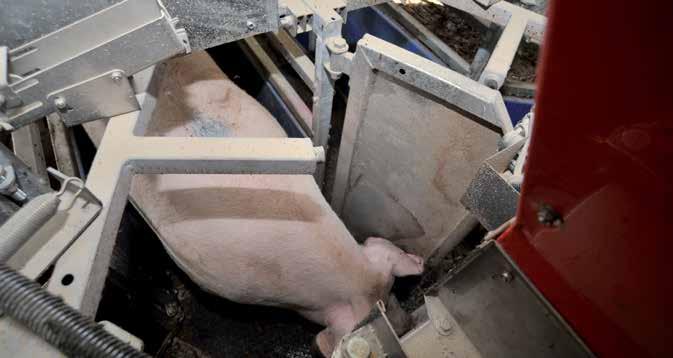

111 Egyedi azonosításos etetés Az állomás max. 55 állatot lát el csupán egy vályúval. A két oldalt egy csapóajtó választja el. A két bejárati kaput az irányító rendszer felváltva nyitja. 111

112 Weda irányítási rendszer A kocák hatékony csoportos tenyésztése A Weda irányítási rendszere genetikai viselkedési szabályok alapján összeállított egyéni állatellátást tesz lehetővé, gond nélkül igazítható a növekvő üzemméretekhez és a gazdálkodó igényeihez. Egyedi azonosításos etetés 112 Előnyei A fül-jeladó lehetővé teszi, hogy a takarmányt egyedileg differenciálhatóan lehessen kiadagolni Jobb állatellátás, mivel az állat egyénre szabott, számítógép vezérelt etetést kap Beállítható az adagkiadások közötti időtartam Az etetőálláson található lámpa mutatja az aktuális állapotot Akár 30 lehívó etetőállást/egységet, mint pl. központi szelekciót és ivarzásjelzőt is rá lehet csatlakoztatni az irányító rendszerre Minden állomás közvetlenül elérhető a számítógépről Átfogó információ szolgáltatás (pl. takarmányfelvétel, az állomás felkeresésének száma, a kocák útja, az állomáson belül a kocák pozíciójának felismerése Minden állomás külön tud működni ( az állomás ki-, bekapcsolása, kinyitja az bejárati ajtót a fiatal kocák betanításakor, vagy az adagoló ellenőrzésekor) Minden állomás 2 takarmányfajtát, nedveset vagy szárazat tud etetni Ivarzás felismerés Alkalmas ISOagriNET-hez Minden működtetési rendszerrel kompatibilis, ami támogatja az ISOagriNET-et Kompatibilis minden ISOagriNET-hez kapcsolódó termelési rendszerrel, (mint pl. etetési rendszerek, állat szelekció, fűtőrendszerek stb.). Az egyedi azonosításos etetés számítógépe például képes a nedves takarmány-etető berendezéssel kommunikálni és a szükséges takarmányadagokat megrendelni A software- és a hardware elemei biztosítják az olyan fontos funkciókat, mint pl. a kocák kiválasztása a csoportból, vagy éppen a rendszeres adatmentés Számtalan rutinmunkát vállal át (jelentéskészítés) Egyszerű kezelhetőség és emiatt a szerelést követően közvetlenül üzembe lehet helyezni A rendszer ellenőrzi a leírt viselkedési szabályok betartását, a gazdálkodónak csupán az esetleges eltérésekre kell reagálni Nagy állatállományok egyszerű menedzselése Lehetőség van Weda-hálózatra kötni Az állomások önálló, időleges lezárása, ha a szelekciós folyosó foglalt. Automatikus nyitás, ha a szelekciós foyosó felszabadult A technikát az istállóban is kíméli, mivel az istállóban a folyamatokat a kocák takarmány szükségletétől függően szervezi. Az arra napra már felesleges elemeket kikapcsolja.

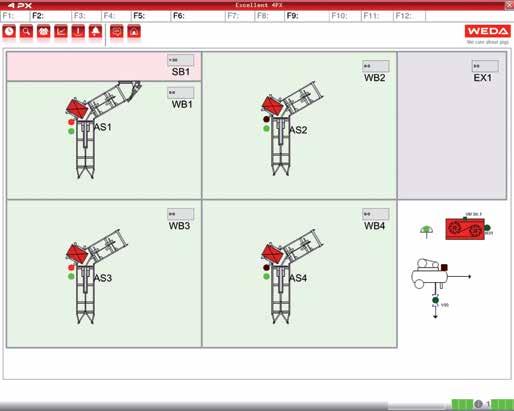

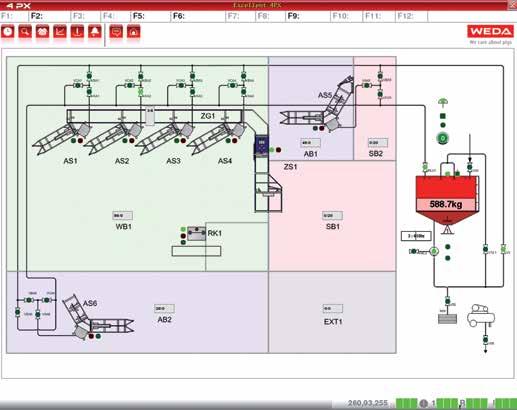

113 A képi megjelenítés a telepre vonatkozik és a telepről pontos képet alkot, ahol az összes felhasználó számára fontos adat megjelenik. A lehívó állomások mellett betekintést nyerünk a betanító állomásba, a kanok ivarzásjelzővel ellátott kutricájába és az etető konyhába. (Fotó: nedves etetésű lehívásos etetés). Egyedi azonosításos etetésben az a különleges, hogy a etetőállomások feltöltése a lehívásos etetést irányító számítógépén keresztül történik. Zoom Folyam. Almenü Berend. Kan 1-es mérleg Berendezés OK Szivattyú lassú Szivattyú gyors Egyedi azonosításos etetés Kedd I I 10:21 A berendezés képi bemutatása (kép: száraz takarmányos lehívásos etetés) megmutatja a felhasználónak az adott állomáson lévő állat létszámot, valamint a maximális az elkülönítőkben lévő állat létszámot. Zoom Folyam. Almenü Berend. Berendezés OK Riasztás levegő Kedd I I 10:21 113

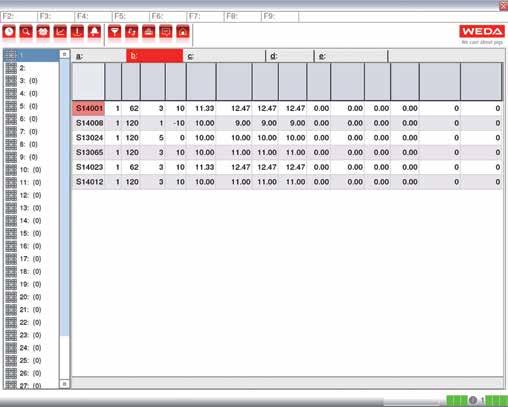

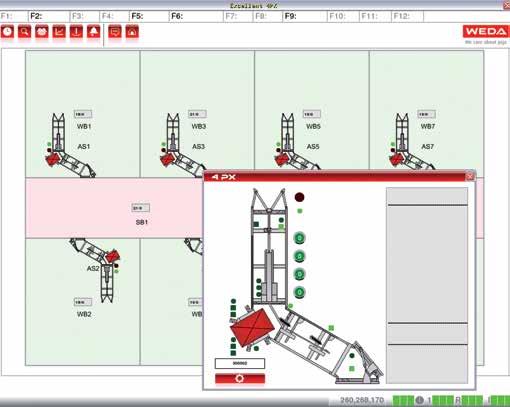

114 Weda vezérlési rendszer A nagy állatállományok egyszerű menedzselése Egyedi azonosításos etetés A Weda vezérlési rendszere mindig minden állatot nyomon követ és a gép kezelőjének megmutatja az esetleges eltéréseket. Az egyes állatokhoz való újabb adatot gyorsan és egyszerűen fel lehet venni a rendszerbe és közvetlenül utána már használni is lehet. Zoom Folyam. Almenü Berend. Chippes kocaállás 3 Állat szám: 302 Heti korcsoport: 3 (Transzp.: ) Napi menn. A: 4.33kg Maradékme. A: 2.49kg Minden egyes etetőállomást külön lehet működtetni. Szükség szerint különböző beállításokat lehet végezni, mint pl. az állomás ki- és bekapcsolása, a bejárati ajtó kinyitása, ha fiatal kocákat tanítanak be. Lehetőség van egy-egy takarmányadag kietetésére, ha a fiatal kocákat tanítják be, vagy az adagolás ellenőrzésére. Ha az állat belép az állomásra, rögtön megjelennek azok az állatra jellemző adatok, mint pl. a chip száma vagy a takarmány napi mennyisége. Idő: 4 mp 7: Etetési idő Kedd I I 10:21 Fiatal (6) Öreg (0) Etetési adatok állatonként Által. adat. Takarmány. Etetésellenőrzés Ivarzás Külső terület Állat TG nap Kond. Korr. [%] me.1 /nap [kg] me.1 korr /nap [kg] mar.1 /nap [kg] mar.1 me.2 me.2 korr. aktuàl. /nap /nap [kg] [kg] [kg] mar.2 /nap [kg] mar.2 aktuàl. [kg] Add. /nap [g] Add. mar. [g] Az etetési adatok területén minden állat etetésére vonatkozó releváns adatot be kell táplálni. A változtatásokat is közvetlenül be kell vinni a rendszerbe, amit közvetlenül a lehívóállomáson is meg lehet valósítani. Üzemi állatszám 114 Kedd I I 10:21

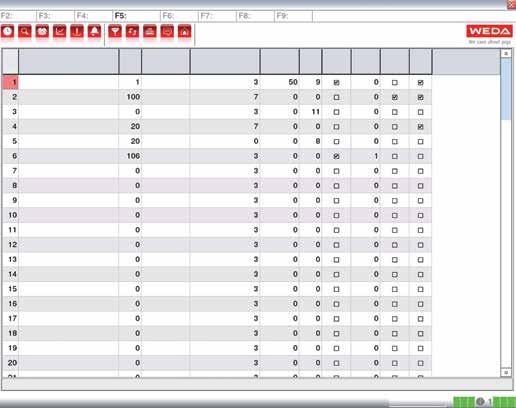

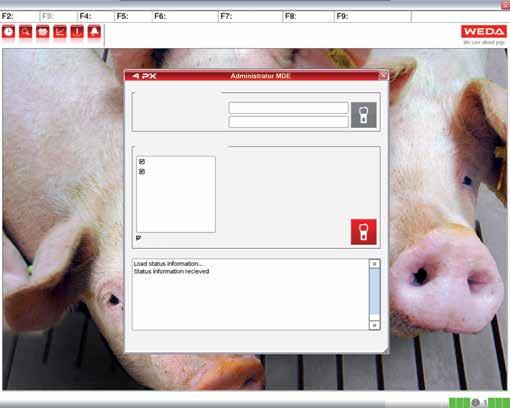

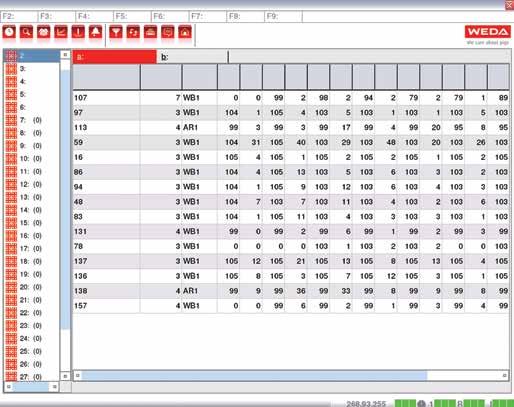

115 A munkaterv területén az esedékes, állatra vonatkozó feladatokat tüntetjük fel. Ez a kijelző mind azokat a feladatokat magába foglalja, amellyek az állat ciklusnapjával vannak összefüggésben, de más, az állat további tulajdonságával összefüggő feladatokat is. A beszámoló, színek, kiválasztás és MDE hasábon keresztül azt lehet kiválasztani, milyen tevékenységet kell végrehajtani a célzott állattal kapcsolatban. Feladatonként több tevékenységet is meg lehet jelölni. Sz. Számol. Cikl. Feladat nap Nem evett Oltani Feladat 1 Vemhesség ellenőrzése Szemrevételezés Feladat 1 Hét napja Hétfő Hétfő A munkarend állatvonatkozású feladatokat tartalmaz Időtartam Jelen [%] Állatlétszám Riport Szín Kivál. MDE Egyedi azonosításos etetés Feladat száma Kedd I I 10:21 A takarmánykiértékelés - en keresztül információt kaphat, melyik állat, mennyi takarmányt vett fel az elmúlt 10 napban. A kiértékelő ezentúl azt is megmutatja, hogy az egyes koca milyen gyakran kereste fel az állomást. Kutr.1 (15) Kutr.2 (16) Kutr.3 (14) Kutr.4 (16) Kutr.5 (14) Etetésellenőrzés Utolsó napok kietetett mennyiségei állatonként Takarmányfelhasz. Állat Kond. Hely Jelen1 [%] Jelen-1 Jelen-2 Jelen-3 Jelen-4 Jelen-5 LSZ1 [%] LSZ2 [%] LSZ3 [%] LSZ4 [%] LSZ5 [%] LSZ6 Jelen-6 [%] Kedd I I 10:21 115

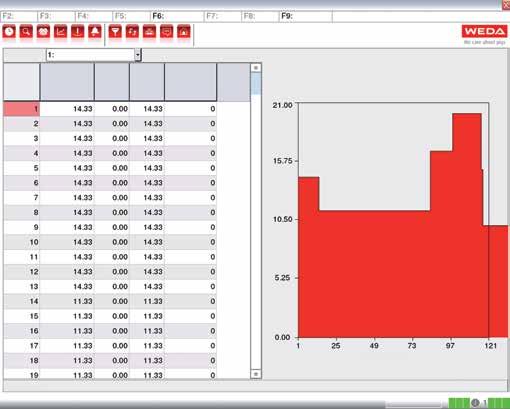

116 Weda vezérlési rendszer Változtatás egy kattintásra A Weda irányítási rendszerét könnyen és egyszerűen lehet kezelni. A berendezés képi megjelenítése pl. közvetlen hozzáférést tesz lehetővé közvetlenül az egyes etetőállomásokon. Egyedi azonosításos etetés Takarmánygörbe Kocák 1 nap menny. 1 [kg] menny. 2 [kg] menny. 1+2 [kg] Almenü Menny. add. [g] Chippes etetés takarmánygörbéje Módosítás [kg] Összes takarmánymennyiség tak1+tak2 Az takarmánygörbén - n mind a mennyiséget, mind a takarmány összetételét naponta igazítják az állatok ciklusához és igényeihez. Az egész takarmánymennyiséget a számítógép aztán a ciklus napjától függően ábrázolja takarmánygörbeként. A szelepirányító adatok területén minden szelephez hozzá van rendelve egy etetési görbe. A mindenkori naptól függően a szelepnél leolvassa az aktuálisan érvényes beállítást és átviszi a szelep adatai közé. Ciklusnap Ciklusnap Kedd I I 10:21 Recept Idők Folya. Adminisztráció Be-/kijelentkezés Vezérlés Scanner információ Legutóbbi adatbevitel Utolsó sziknronizáció Kedd Sept 27 14:35: Üzemelési mód kiválasztása Nem evett Minden evő állat átirányítása a Szemrevételezés kézi készülékre Kiszolgáló program. A mobil adatfelvétel (MDE) oldalán az összes kívánt előre történt beállítást a kézi készülékhez meg lehet tenni, valamint a kézi készüléket és az etető számítógépet az adatfelvételt követően az istállóban egymással szinkronizálják. Összes megjelölése 116 Kedd I I 10:21

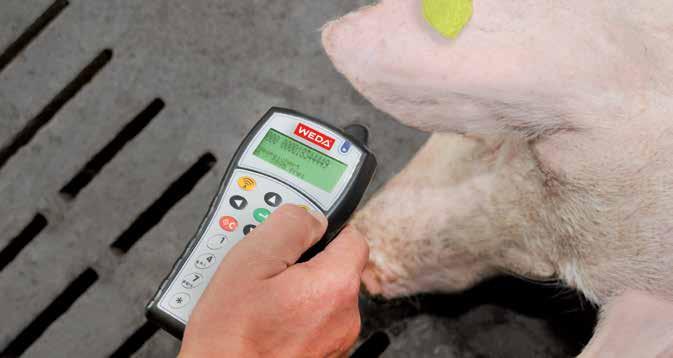

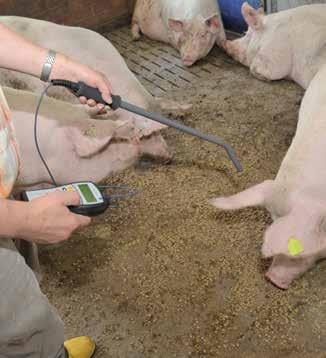

117 Az összes állatra vonatkozó fontos adat egy pillanat alatt MDE (mobil adatfelvétel) Az MDE-vel a kocák fül-jeladóit gyorsan és egyszerűen be lehet olvasni. A beolvasás után kiválasztott, az állatra jellemző adatok jelennek meg a kijelzőn és tetszés szerint lehet őket módosítani. Egyedi azonosításos etetés Előnyei Speciális kereső funkció: ha a 4PX kijelez egy állatot, amelyik nem evett eleget, úgy annak adatait egyszerűen el lehet küldeni a mobil adatfelvételbe (MDE-be). Az állat ellenőrzésekor az MDE hangjelzéssel megmutatja az adott állatot, amikor éppen beszkenneli/beazonosítja a gép a füljelzését. Az állatra vontakozó fontos adatok kijelzése, mint pl. a ciklus napja, az utóbbi 2 nap takarmány felhasználása A paramétereket egyénileg is ki lehet választani Az adatokat tetszés szerint lehet módosítani Opciósan külső antennával kapható, ami fül-chippek beazonosítását, az adatok átjátszását jelentősen megkönnyíti (lsd. fotó jobbra) Könnyű kezelés A 4 PX-hez gyerekjáték csatolni Erős Biztos Könnyű tisztán tartani Átlátható 117

118 Istállóberendezések 118

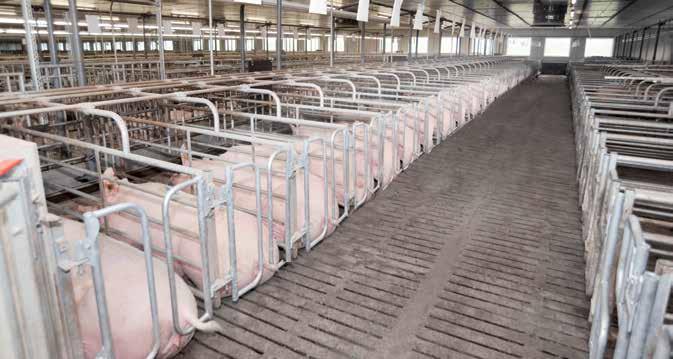

119 Istállóberendezések Kutricarendszerek áttekintése Hízókutricák Malackutricák Kocaistálló-berendezés Fiaztató kutricák és egyedi állások Kanfolyosó lezáró ajtó Kan-kutrica Padozat cső Malacbebúvó Malacnevelő rácspadozat Vályúk Itatórendszerek Foglalkoztató anyagok, játékszerek Istállóberendezések 119

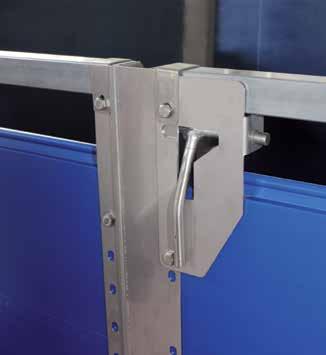

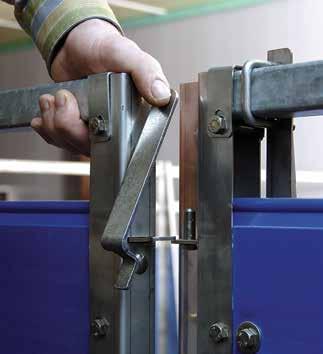

120 Kutricarendszerek Rugalmas, robusztus és kedvező árú Kutricarendszereink nagy variálhatóságról és stabilitásról tesznek tanúbizonyságot. Ezen kívül könnyen és gyorsan öszszerelhető, a sima felületek miatt nem okoznak sérülést sem embernek sem állatnak. Istállóberendezések A Weda karámajtók zára gyermekek által is könnyen mozgatható. EasyUp-zárainknál csak a zárat kell megemelni és nem az ajtót. A kutricákat gond nélkül akár egy kézzel is ki tudjuk nyitni. Az új tolókarral a kutricákat minden nagyobb erőkifejtés nélkül ki tudjuk nyitni. Ezen kívül az ajtót lehet befelé illetve kifelé nyitni. 120

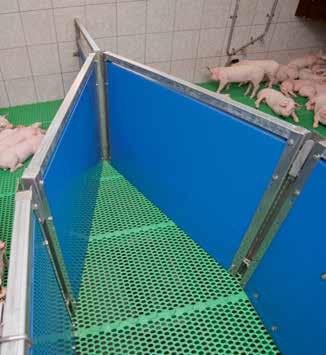

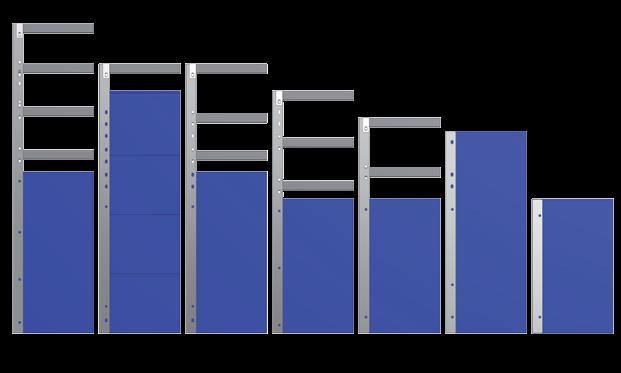

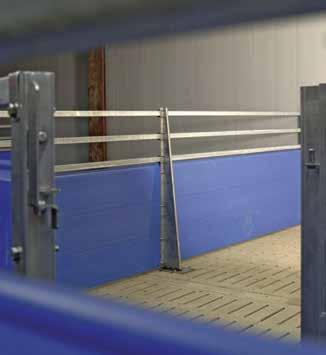

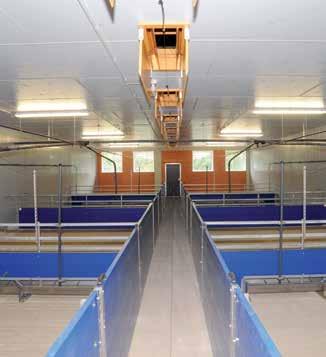

121 A kutricák falai abszolút simák. Így elkerülhetők a sérülések és csökkentehető a szennyeződések lerakódása. A különböző kitámasztások, mint pl. a háromszög-lemez biztosítja a magasfokú stabilitást. Istállóberendezések Az elemeket a kellő hosszra vágjuk és ezáltal elkerülhetőek a szerelés folyamán a szabási feladatok. Két karámajtóval végződő folyosó szerelése sem okoz problémát. A kutrica rendszereket részletes dokumentációval szállítjuk így egyszerű az összerakásuk és gyors az összeszerelésük. 121

122 Kutricarendszerek Variálható és költségtakarékos A Weda minden egyes termelési területre kínál kutricarendszereket, legyen az fiaztató, malacnevelő vagy hízlalda. A variálható építőkocka-rendszernek köszönhetően az elemeket tetszőlegesen kombinálhatjuk egymással. 1150mm 1000mm 1000mm 900mm 800mm 750mm 500mm Istállóberendezések Előnyei: 600mm 4x220mm 600mm 500mm 500mm 750mm 500mm A hízó-kutrica magassága: 100cm / 115cm A malac-kutrica magassága: 75cm / 80cm Erősen rögzített kemény 35 mm vastag PVC-elemekkel. Pontosan méretre szabva A PVC lapok magassága: 22, 50, 60, 75 vagy 100cm A PVC lapok kaphatóak sima felső- és alsó résszel A vályúk beépítése lehetséges nemesacélból A piacon kapható összes padozatra felépíthető Egykezes ajtófogantyú A boxok U-profil kerete és a merevítések is nemesacélból készülnek Méretileg egyénileg igazítható A merevítő lemezek nagyon stabilak, a válaszfal 4 méterenként merevítet, és 2 méterenként pedig a padozathoz van rögzítve Nincsenek kiálló részek, így nem sebesül meg sem ember sem állat Sok sima felület, nagyon kevés csavar Minden kapcsolódási pont csavarozva van, ezért nincsenek rozsdásodó hegesztési varratok Igényes kialakítás, nincs sorja a lézervágásnak köszönhetően. Abszolút méretpontosan hajlított elemek Alapos és részletes dokumentáció, emiatt egyszerű a felépítése és gyorsan egyedül is össze lehet szerelni 122

123 Lehetséges karámfal kombinációk: Falkombinációk (Elválasztó fal, ajtó, kezdő elem) a következőből áll: Magasság mm-ben verzió 2. verzió 1. verzió 2. verzió 1. verzió 2. verzió 1. verzió 2. verzió 3. verzió 4. verzió panel 1x220 mm NF x x panel 1x250 mm NF panel 1x250 mm NF 1x500 mm panel, sima x x x x 1x600 mm panel, sima x x 1x750 mm panel, sima x x x x x 1 zártszelvény x x x 2 zártszelvény x x x 3 zártszelvény x x Falkombinációk (Elválasztó fal, ajtó, kezdő elem) a következőből áll: panel 1x 220mm, NF Magasság mm-ben verzió 2. verzió 3. verzió 4. verzió 5. verzió 6. verzió 1. verzió 2. verzió 3. verzió 4. verzió panel 4x 220mm, NF x x panel 1x 500mm, NF x x Istállóberendezések panel 1x 500mm, sima x panel 1x 600mm, sima x x panel 1x 750mm, sima x x panel 1x 1000mm, sima x x 1 zártszelvény x 2 zártszelvény x x x x 3 zártszelvény x x x 4 zártszelvény x Magyarázat: NF: hornyolt zártszelvény: 40x40-es zártszelvény Megjegyzés: Az összes PVC oldalfal világosszürke, fehér és kék színben elérhető. Minden zártszelvény cső horganyzott. Kívánságra korrózióálló acélból is készülhet. 123

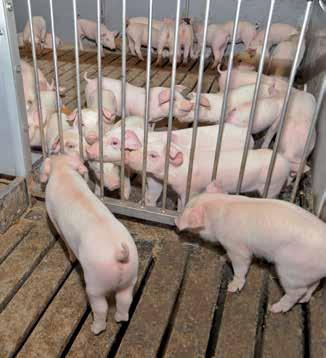

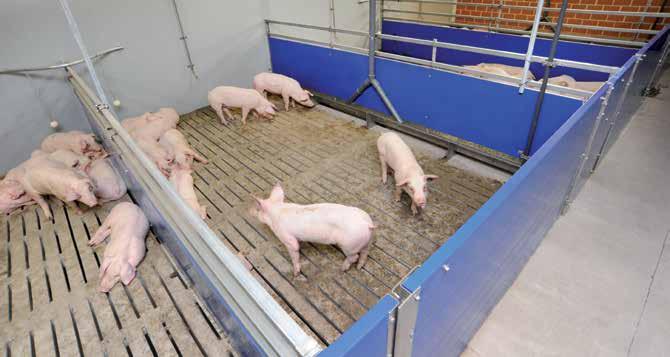

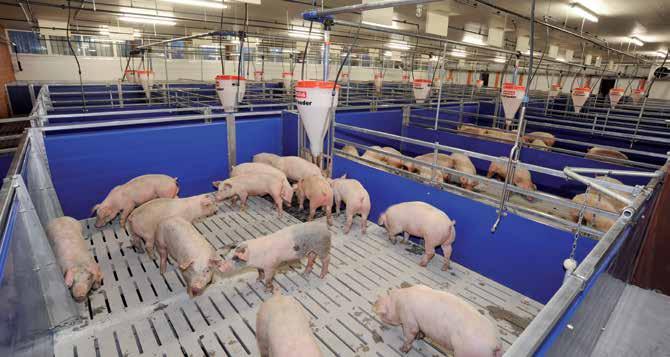

124 Hízókutricák Biztos sertéstartás a legmagasabb minőségben A Weda hízó - kutricái értékes anyagból készülnek, amelyekben az állatok mindig jól érzik magukat. Mivel a kutricákban nincsenek kiálló részek, sem ember, sem állat nem sérülhet meg. Istállóberendezések A flexibilis építőkocka-rendszer lehetővé teszi, hogy az egyes részeket külön állítsuk össze. Igény szerint a vályúkat mind nemesacélból, mind polymerbetonból be lehet építeni a boxokba. 124

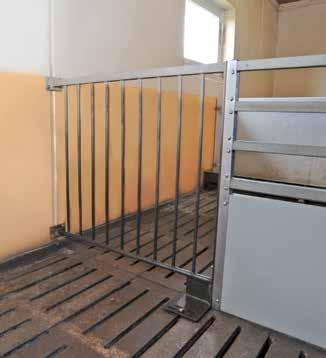

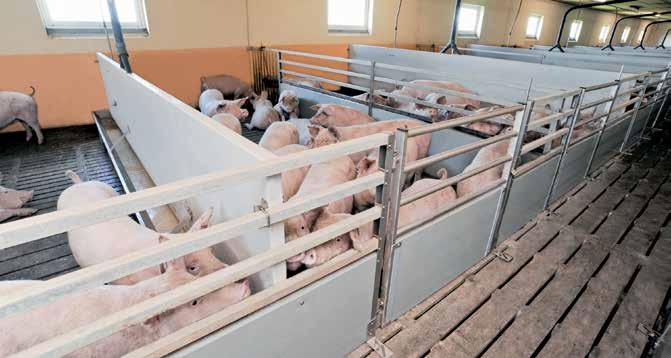

125 D-típusú hízókutrica Az állatok kellemesen tölthetik a mindennapjaikat A D típusú hízókutricáink a standard megoldástól a magasságukban és a felszereltségükben térnek el. Ennek megfelelően az állatok az elválasztó rácson keresztül kapcsolatot tudnak egymással tartani. A szabadon felfüggesztett fogantyús ajtó automatikusan záródik és mindkét oldalra nyitható. Istállóberendezések Az 50-es lefolyócső cső keresztűl halad a vályús válaszfalon. Így minden bemélyedés és sarok tiszta marad. Kutricák közötti rács 125

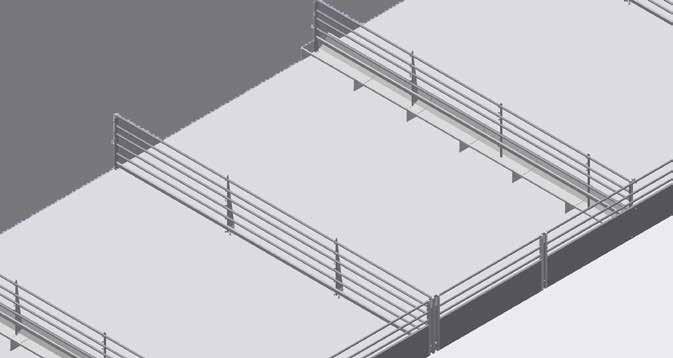

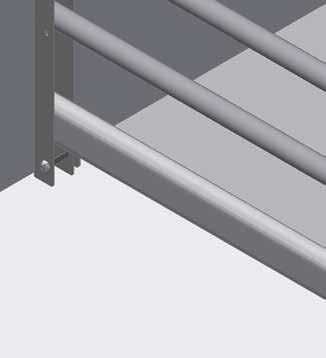

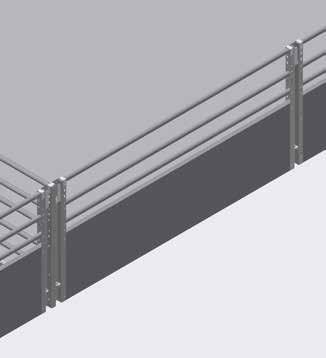

126 AS Hízókutrica Ideális melegebb éghajlatokra Az AS hízókutrica kifejezetten alagútszellőzéssel ellátott istállókra került kifejlesztésre. A horganyzott vasrácsos kutricafalaknak köszönhetően a levegő optimálisan cserélhető az istállóban. Istállóberendezések Az AS hízókutrica 900mm magasan a jól ismert WEDA-minőségben került megépítésre. A lezárható, közvetlenül a talaj felett szerelt oválcső PVC- -ből készült, így optimális megoldást jelent a korrózió ellen. A nedvesség rácsoknál történő felgyülemlését megakadályozandó, a rácscsövek lekerekítésre kerültek. 126

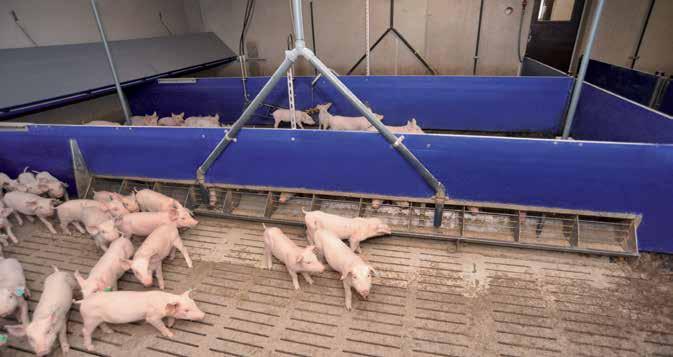

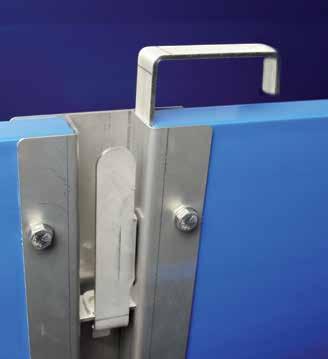

127 Malackutricák Erős és megbízható A malackutricák falai erős, kemény PVC-profillapokkal rendelkeznek. Ezeket a megfelelő méretre szabva szállítjuk, így nincs további vágási költség. 75 és 80 cm magasságban érhetőek el, Malackutricáink a Weda variálható kutricarendszerek összes előnyét biztosítják. Istállóberendezések A malacboxainkat (75 cm) nemesacél fogantyúval szereltük fel, amivel a kutricák ajtajait könnyedén tudjuk nyitni. Kutrica elválasztó fal nemesacél vályúval 127

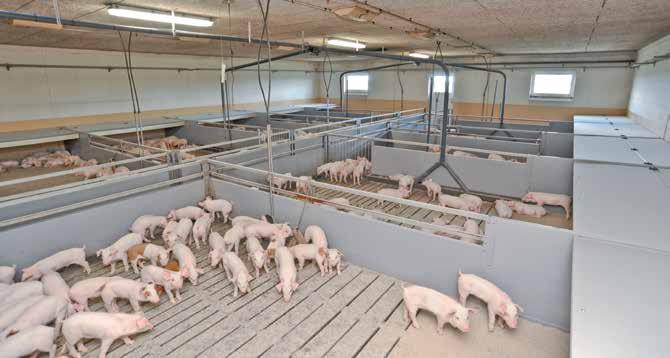

128 D típusú malacbox A legmagasabb komfort a fiatal években A D típusú malackutricák un. kapcsolattartó elválasztó ráccsal rendelkeznek, ezzel biztosítva azt, hogy a malacok között optimális, mindennapos kapcsolat maradjon. Istállóberendezések A kutricák igényesen, sorjamentesen vannak kialakítva. Ezáltal elkerülhető a sérülés mind ember mind állat számára. Az un. kapcsolattartó rács, melyen keresztül az állatok kapcsolatban tudnak maradni, nemesacélból készül. A malacbebúvó fedele könnyű, hosszú életű és ellenálló anyagból készül. 128

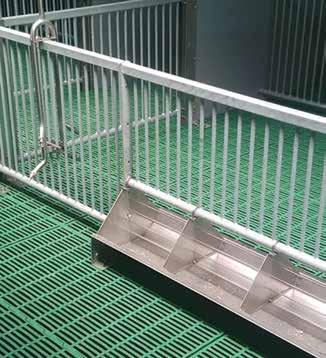

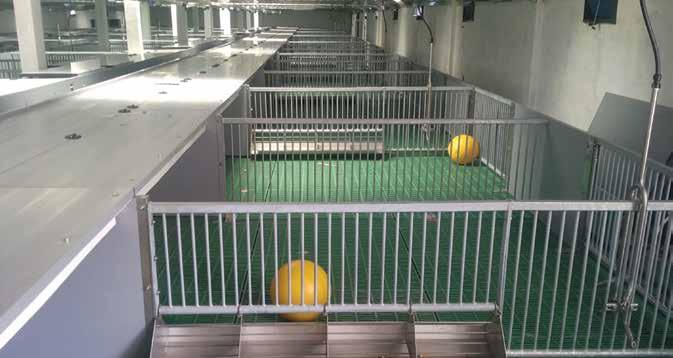

129 AS malackutrica Komfort a kicsiknek Az AS malackutrica a speciális horganyzott vas válaszfalkialakításnak köszönhetően ideális a alagútszellőzéssel ellátott istállókra. A horganyzott rácsos kivitelezésnek köszönhetően a malacok kapcsolatot tudnak kialakítani a szomszédos kutricában lévő malacokkal. Istállóberendezések A malacfészek zárt és kellemes meleget nyújt. A malacvályú nyitott és világos ezzel teljesítvén a jó takarmányfelvétel kívánalmait. 129

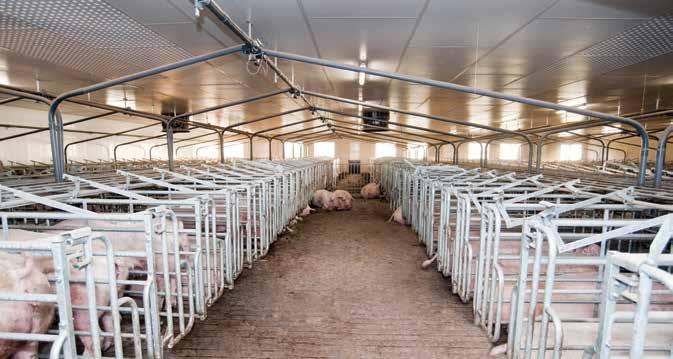

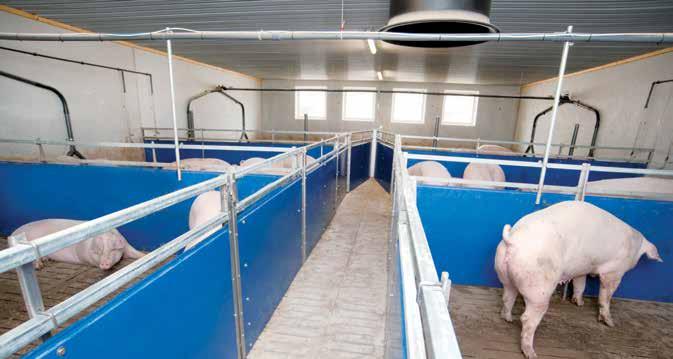

130 A kocaistállók berendezése Jól érzik magukat a csoportban A Weda kocáknak szánt istállóberendezései a stabil PVC-borításának köszönhetően ideálisak kocatartásra. A válaszfalak 35 mm-es vagy 51 mm-es falvastagsággal gond nélkül ellenállnak a nehéz állatok általi igénybevételnek. Istállóberendezések Előnyei A merevítések nemesacélból készülnek Erős 51 mm vastag PVC oldalfalak- vagy kívánságra 35 mm vastag PVC oldalfalak A horganyzott zárócsövek a gazda számára lehetővé teszik a kutricák közötti gond nélküli átjárást Egyedi méretben illeszthető Egyszerű felépítés és ezáltal gyors szerelés A stabilitásról a merevítő lemezek gondoskodnak A speciális zárak megkönnyítik a boxok kinyitását Magasság: 1,15 m Etetőhely-határoló AS Kocakutrica (Fotó nélkül): Kutricafal horganyzott vasrácsai akadálymentes alagútszellőzést tesznek lehetővé. Az elől, félmagasságig kialakított PVC bevonat biztosítja a magas stabilitást. A lekerekített csövek megakadályozzák a nedvesség felgyülemlését. 130

131 Minden területre megfelelő kocaistálló berendezések A következőkben áttekintést adunk a fiaztató kutricáinkról és egyedi állásainkról Fiaztató kutricák és egyedi állások A fiaztató kutricák műszaki adatai AK AKH AKD AKAS Hossza (méterben, vályút is beleértve) 1,90-től 2,55-ig 2,14 2,49 2,40 Szélessége (milliméterben, ajtó, középtől középig) 670-től 790-ig 840-től 1035-ig 560-től 740-ig 608 Magassága (m) 1,13 1,10 0,98 (felül nyitott) 0,98 (felül nyitott) Hátsó oldali kialakítás Western ajtó Egyszerű ajtó Egyszerű ajtó Egyszerű ajtó Horganyzott, egyszerű csőkonstrukció x x x x Alkalmas átlós kialakításhoz x Alkalmas egyenes kialakításhoz x x x x Malacterelő x Extrák --- x Fekvést védő kengyel, lerogyásgátló Extrák Extrák --- Extrák Speciálisan kialakított lábak az agyonnyomás miatti veszteségek csökkentésére --- x x --- Vályúk PVC / nemesacél PVC / nemesacél PVC PVC / nemesacél Felszerelhető kiborítható vályúval Extrák Extrák --- Extrák Anya-fia-itató lehetőség Extrák x Felül nyitott kutrica x x Az oldalrész vízszintes csövekkel x x x x Konzolos tartó verzióban is kapható x Extrák: egyedi felszereltség Istállóberendezések Az egyedi kocaállások műszaki adatai T TH TPH TD1 / TD2 K KH SF1 / SF3 Hossza (m) 2,30 vagy 2,50 Szélesség (mm) között Magasság (méterben kereszttámfal nélkül) (Megjegyzés: A talaj egyenetlenségének kiegyenlítésére a kutricák lábait függőlegesen lehet állítani) Hátoldali kialakítás 2,30 2,30 2,48 2,30 vagy 2, között között között között 2,23 2,30, 2,40 vagy 2, között között 1,10 1,11 1,11 1,12 1,10 1,10 1,10 Western ajtó Western ajtó Magas P-alakú ajtó Western ajtó Felhajtható kosár Felhajtható kosár Horganyzott, egyszerű csőkonstrukció x x x x x x x Vályúk nemesacél magasra szerelt vagy polymerbeton nemesacél magasra szerelt nemesacél magasra szerelt nemesacél/ polymerbeton nemesacél magasra szerelt vagy polymerbeton nemesacél magasra szerelt Az oldalrész merőleges csövekkel x x x Oldalrész vízszintes csövekkel --- x x x x (zárás nélkül) Önzáró nemesacél magasra szerelt 131

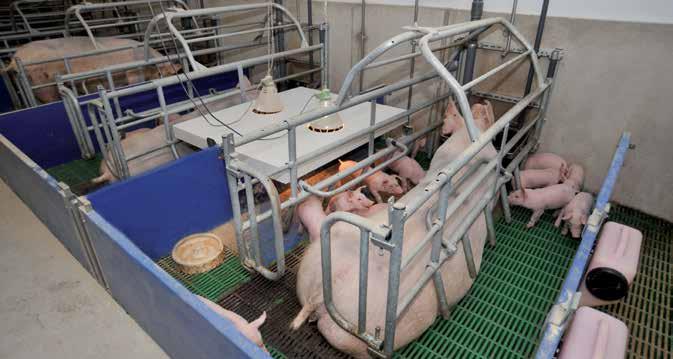

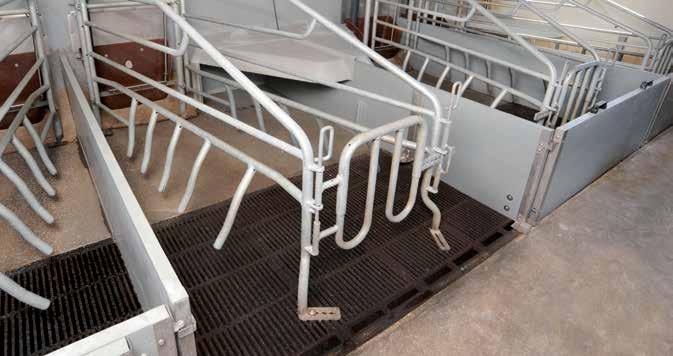

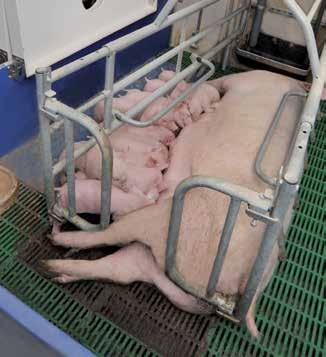

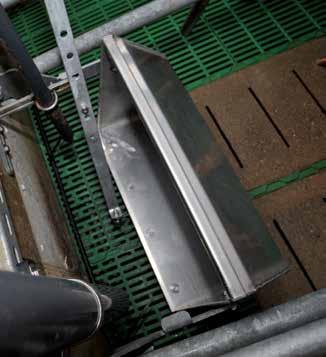

132 AK típusú fiaztató kutrica Kutrica a kocának Az AK típusú fiaztató kutrica hosszában (teleszkópikusan) és szélességében is állítható és kívánság szerint a koca igénye inek megfelelően alakítható ki. Istállóberendezések Az AK mind a ferde - (30 ), mind a merőleges beépítéshez alkalmas és konzolos tartóval, vagy támasztékkal is szerelhető. A western ajtókat egyszerűen lehet nyitni-zárni. Kívánságra a kutricát kiborítható nemesacél vályúval lehet felszerelni. 132

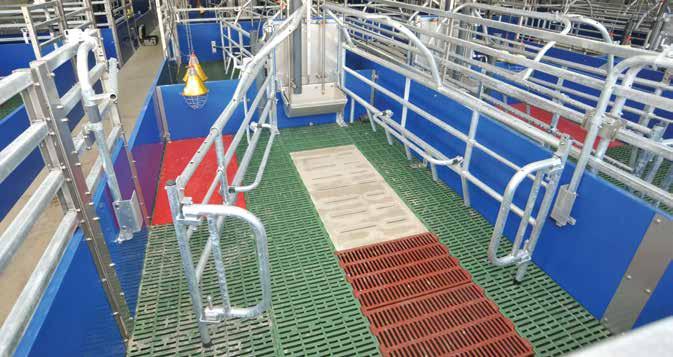

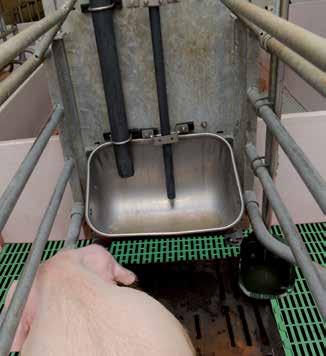

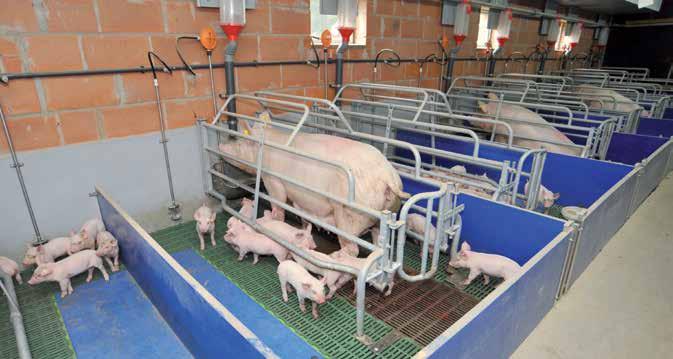

133 AKH típusú fiaztató kutrica A malacok választása Az AKH fiaztató kutrica különösen a speciálisan kialakított lábaival vívja ki a figyelmünket, ami az agyonnyomás miatti veszteséget még jobban lecsökkenti. A megbízható csőkonstrukció ebben az esetben is a legmagasabb stabilitást biztosítja. Felszerelhető a falra különállóan, vagy egyszerű illetve dupla kerettel. Istállóberendezések Ajtó Nemesacél vályú 133

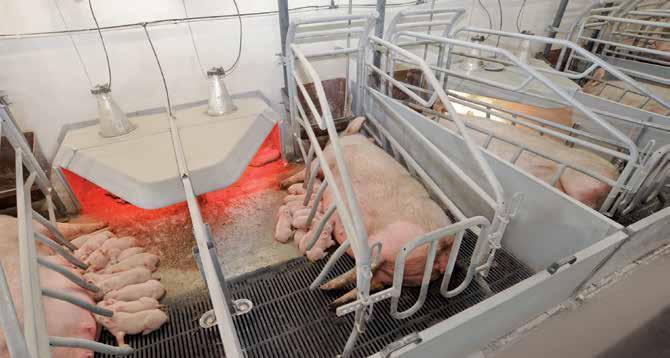

134 AKD típusú fiaztató kutrica A koca és a malac jólétéért Az AKD típusú fiaztató kutricát az erős anyag teszi stabillá és megbízhatóvá. A hátoldalon kialakított speciális alakú lábak további védelmet nyújtanak a malacoknak. Istállóberendezések AKD típusú fiaztató kutrica Ajtó és speciálisan kialakított lábak biztosítják a malacok biztonságát 134

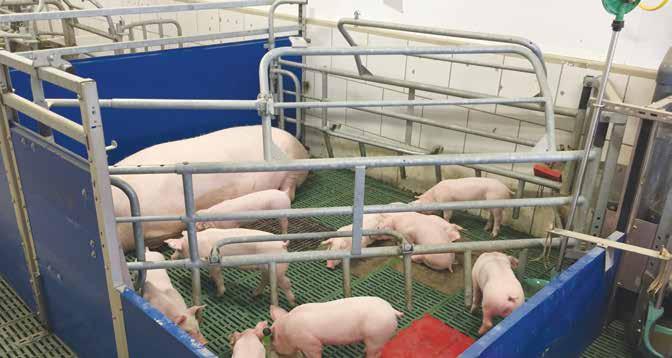

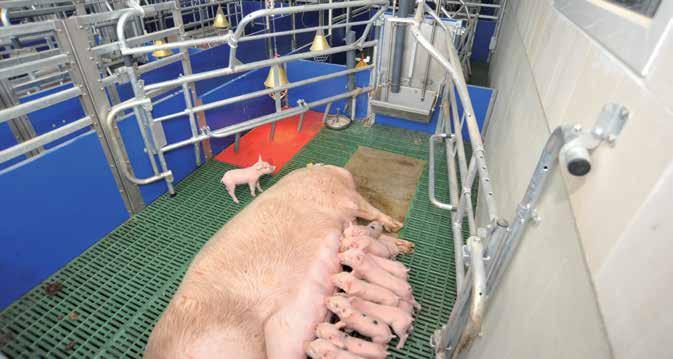

135 Szabad mozgású kutrica Több hely a kocák és a malacok számára Szabad mozgású kutricáink a kocának jelentősen több helyet biztosítanak mint a hagyományos kutricák. A kutrica speciális kialakításának köszönhetően a malacok a fészkükben védve vannak a koca általi agyonnyomás ellen. Egyenes állású szabad mozgású kutrica Istállóberendezések Diagonális szabad mozgású kutrica 135

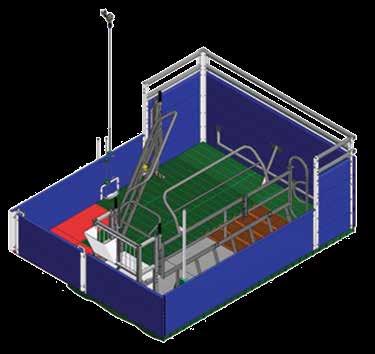

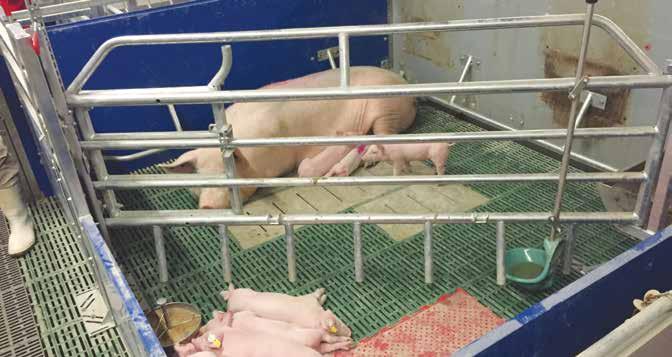

136 Szabad mozgású kutrica Legjobb technológia az állatok komfortjáért MoreFlex és VarioFlex szabad mozgású kutricáink az állattartók számára a legjobb és a legbiztosabb technológiát kínálják az újfajta kutricakialakításnak köszönhetően. Istállóberendezések A MoreFlex alacsonyabb falai és rögzített oldaleleme magas fokú kutricastabilitást és átláthatóságot biztosítanak. A kialakításnak köszönhetően könnyű hozzáférést biztosít a vályúhoz és az állatokhoz. A VarioFlexben a billenthető rácsoknak köszönhetően óriási szabad terület alakítható ki az állatok részére a 6,4m 2 es kutricánál. A speciális kutricakialakítás és egy újszerű zárómechanika magas fokú biztonságot és könnyű hozzáférést biztosítanak az állathoz. 136

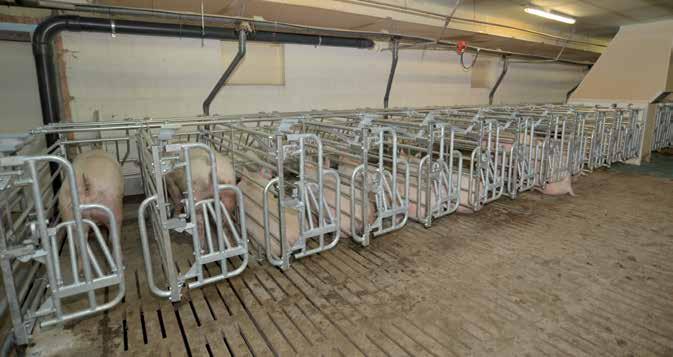

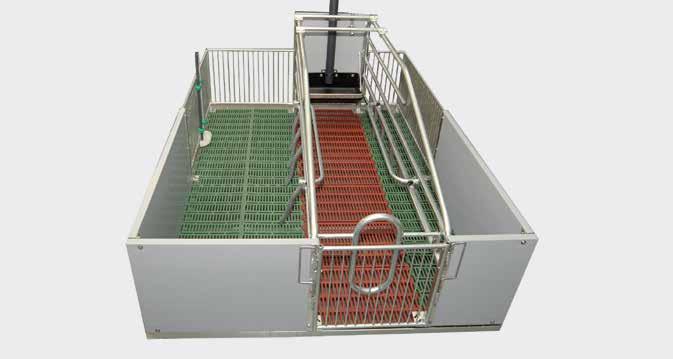

137 AS Fiaztató kutrica Ideális alagútszellőzés esetén Az AS fiaztatókutricát kifejezetten az alagútszellőzéses istállókhoz fejleszettük ki. A kutrica falai nagy részben horganyzott vasrácsból vannak, amely problémamentes légcserét biztosít. Az AS fiaztató kutrica a kölcséghatékony és stabil AKAS kocaállással van felszerelve. Istállóberendezések Az AS Standard kivitelében egy műanyagvályú van beépítve. Kérésre viszont ez cserélhető nemesacél vagy billenővályúra is. Emellett Nutrix+ malacetető rendszerrel is fel lehet szerelni a kutricát. 137

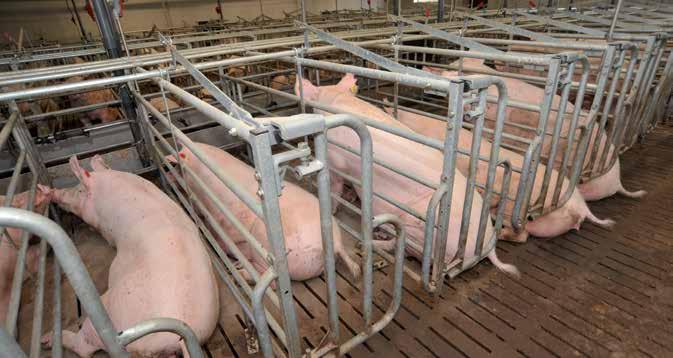

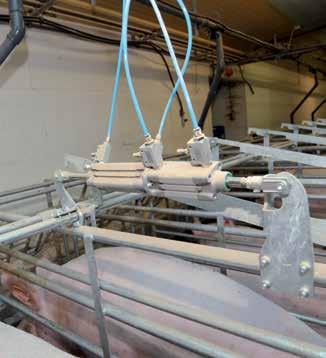

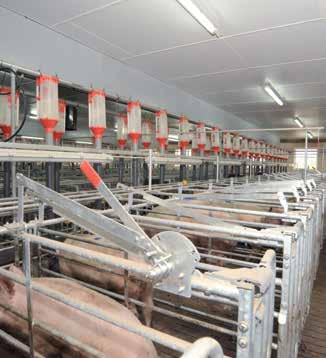

138 SF1 típusú egyedi állás Egyedi állás önzáró mechanikával SF1 típusú egyedi állás magától záródó csuklóval forgatható ajtót kapott, ezzel különösen alkalmas a kocák csoportos tartására. A törvényi előírások betartása mellett a kutricákat a inszeminálásra is lehet használni. Speciális inszeminációs ajtók teszik lehetővé, hogy könnyen hozzáférhessünk a kocákhoz. Istállóberendezések Az SF1 2,30m és 2,50m-es hosszúságban elérhető. A lábak állíthatóak, a szélesség 600 és 700 mm között szabadon megválasztható. Az SF1 pneumatikus működtetése Egy rugó nélküli speciális mechanizmus (pneumatikus vagy manuális) egy kutricasor zárait egyszerre egy állásba képes hozni. Ez akkor is lehetséges, ha egyes kutricában ezt az ott lévő koca megakadályozza. 138

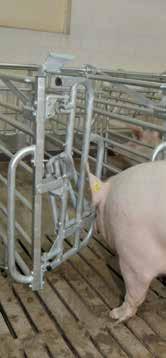

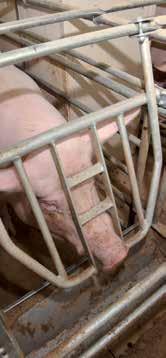

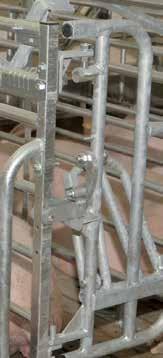

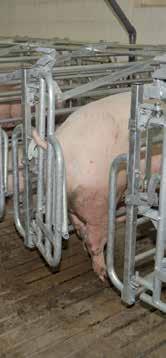

139 SF3 típusú egyedi állás A hintázó ajtajú kutrica ergonómikus alternatívája Rudazatos mechanikájával az SF3 ergonomikusan tervezett kialakítása garantálja, hogy mind ember, mind állat könnyedén ki tudja oldani a kopás és karbantartásmentes nyitó-, záró szerkezetet. Az új nyitó-, záró szerkezet akár max. 20 kocáig is megkönnyíti a kívánt funkció beállítását és az ajtók nyitását. Az SF3 rendszert akár kis termetű és kevésbé erős személyek is könnyen kezelhetik. Istállóberendezések Ha a kutrica a nyitott állásban van, a koca tetszése szerint bemehet a kutricába. A vályú felett egy zárómechanizmus található, amit a kocának a takarmány felvétele előtt fölfelé meg kell nyomnia, hogy az ajtót a következő koca elől lezárja. Miután a koca a kívánt mennyiségű takarmányt megette, hátrafelé kimegy a kutricából és a hátsójával az ajtó nyitó mechanizmusát működésbe hozza. A kutrica kinyílik és a koca elhagyhatja a kutricát. 139

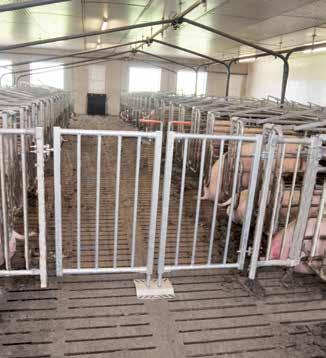

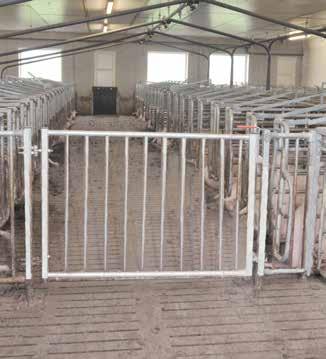

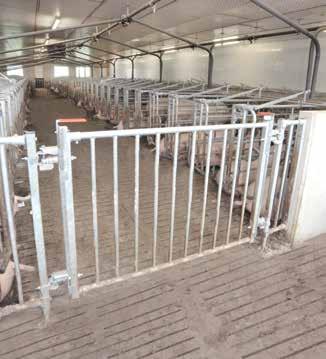

140 Kirekesztés a csoportos tartásban Egyszerű nyitás A csoportos tartásban használt kirekesztés könnyen kezelhető, stabil és felhasználóbarát. Egyedileg adaptálható és ezért minden istállóhoz jó. Istállóberendezések Egyoldalú zárás Kétoldalú zárás Előnyei Egyoldalú, kétoldalú vagy westernkapus kivitel Könnyen kezelhető és felhasználóbarát Kevésbé fárasztó a munka Stabil Kedvező árú Minden istállóhoz alkalmas Egyedileg adaptálható Western kapu 140

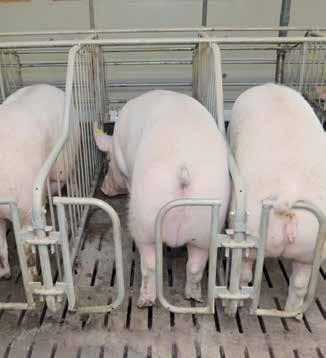

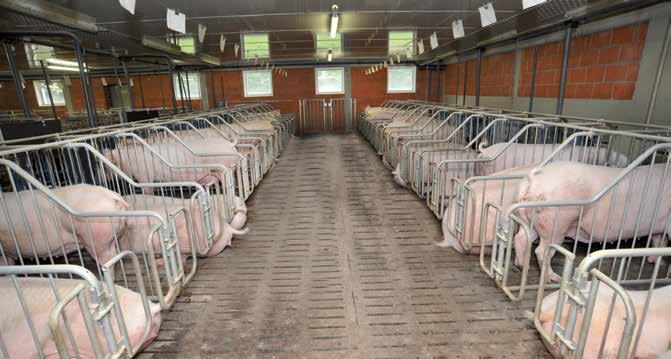

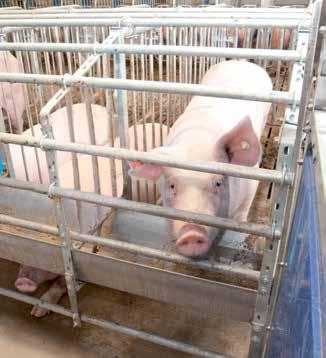

141 T típusú egyedi állás Árában is kedvező T típusú egyedi állásunk az egyedi állások árban legkedvezőbb alternatívája. Két hosszban kapható, és mint minden egyedi állásunk, minden része tüzihorganyzott anyagból készül. T típusú egyedi állás fölülről csövekkel vagy sínekkel rögzíthető. Istállóberendezések Az ajtó 3 pozícióba állítható. Felemelt nemesacél vályú 141

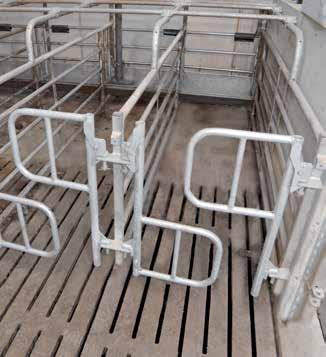

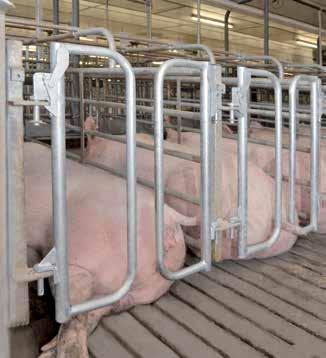

142 TH /TPH típusú egyedi állás Érezzék állati jól magukat az állatok Mindkét típussal könnyen hozzáférhetünk a kocákhoz. Mivel egy kézzel nyithatóak, zárhatóak, minden ajtót gyorsan és egyszerűen ki-, és be lehet hajtani. A nemesacélból készült vályúk magasított vályúszegéllyel készülnek. Istállóberendezések Mindkét típusú egyedi állás kitűnően alkalmas az inszeminálandó és a megtermékenyített kocák számára. TPH: P-alakú ajtó, hogy könnyebben hozzáférhessünk a kocához TH: A western ajtókat külön-külön is lehet nyitni-zárni 142

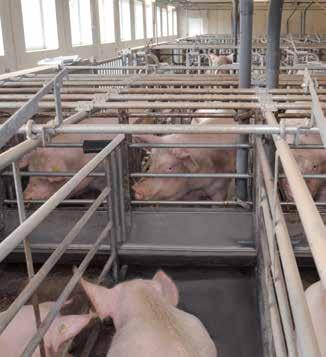

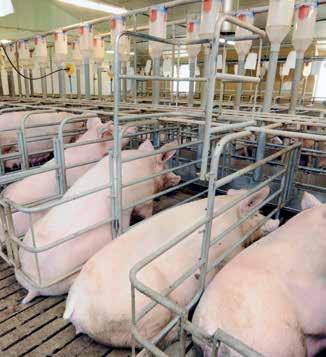

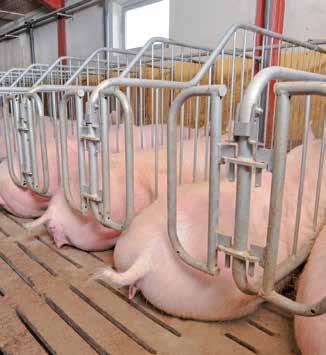

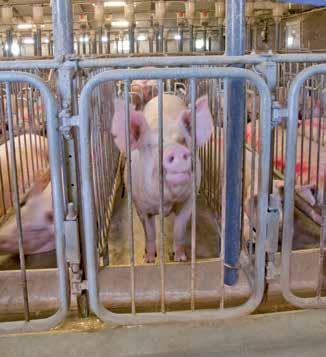

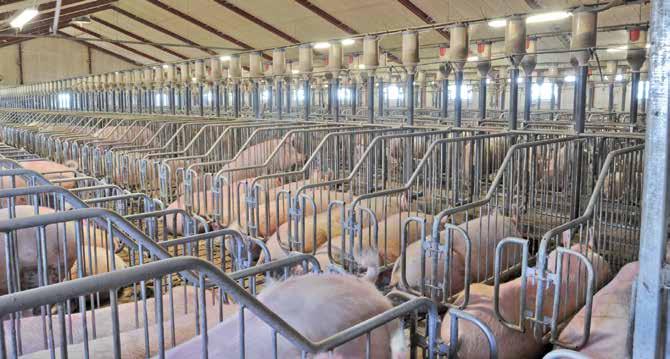

143 TD1 / TD2 típusú egyedi állások Szabad hozzáférés a kocához Ezek az egyedi állások szabad hozzáférést biztosítanak a kocákhoz, mivel a felső csövek előrébb vannak felszerelve. Szemből nézve elülső kijáratot találunk (TD1) vagy alternatívaként csövekkel (TD2) is szerelhető. Az egyedi állások szélességükben 600 és 700 mm közötti méretre egyénileg beállíthatóak. Istállóberendezések A TD1-es változat elülső kijárással Ajtó 143

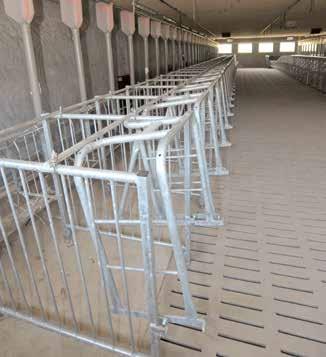

144 K típusú egyedi állás A koca rugalmas tartása A K típusú egyedi állás 2,30m vagy 2,50m hosszúságban kapható. A szélessége egyénileg 600 és 700 mm között állítható be és a kosarat igény szerint fel lehet hajtani. Az emelt vályú lehetővé teszi, hogy a koca a fejét a vályú alá fektesse. Istállóberendezések Minden Weda egyedi állás megbízható acélcsőből áll és minden részében tüzihorganyzott A kosár speciális kialakítása könnyű megközelíthetőséget és jó inszeminálást eredményez. A kosarat igény szerint fel lehet hajtani. 144

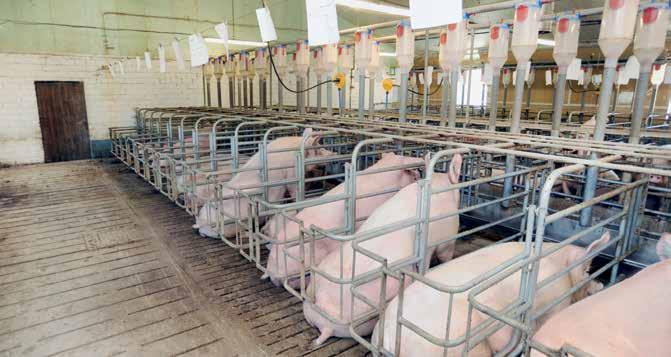

145 KH típusú egyedi állás Nyereséges térnyerés Az egyedi állások gondosan horganyzott kivitelben készülnek. A kosár teljesen felhajtható és ezzel jól kihasználható teret és több nagyobb fekvőhelyet nyerünk. A KH egyedi állás oldalait vízszintes csövekkel láttuk el. Istállóberendezések Ha a kosarat felhajtjuk, a széle már csak 1,60 m mély. Ezáltal a kocák mögött nagyobb szabad tér keletkezik. Nemesacél vályú magasított vályúszegéllyel 145

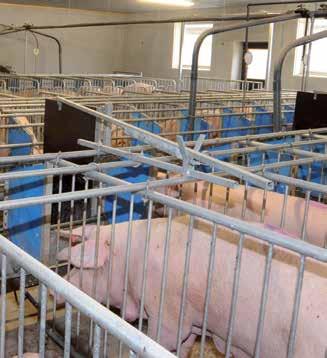

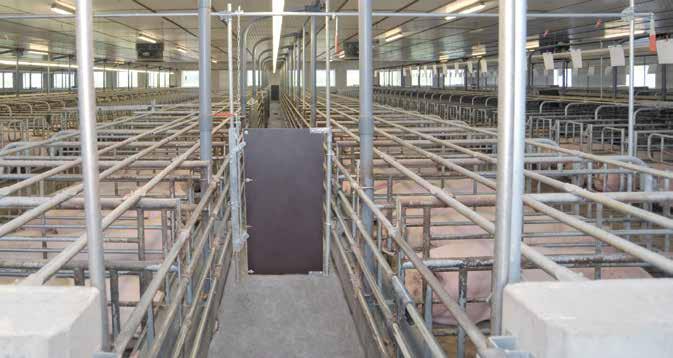

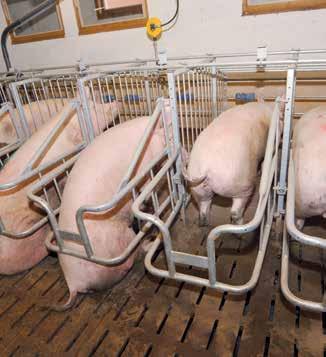

146 Lezáróajtó a kanfolyosóra Megfelelő időben a megfelelő helyen A záró kapuk a kant egy meghatározott területen belül tartják, azért, hogy az ott álló kocák megtermékenyítése megtörténhessen. Istállóberendezések Előnyei Szerelés lehetséges a fal és egy egyedi állás között vagy 2 egymással szemben fekvő egyedi állás között. A kezelőfolyosó felől elhelyezett horganyzott zártszelvény állítórúd könnyű állítási lehetőséget biztosít az ajtónak Stabil reteszelés az ajtót zárva tartja Az ajtó 18 mm vastag, nem átlátható és stabil lapból áll A lap magassága: 1,05 m A lap szélessége: egyedi, egészen max. 80 cm folyosószélességig Kétoldalúan felhasználható lehetőség: Ez a könnyen járható ajtó változat a gazda fejmagassága fölött van elhelyezve az állások fölött és a munkavégzés szempontjából összes fontos helyről lehet működtetni. Állítórúd 2 egymással szemben elhelyezkedő egyedi állás között 146

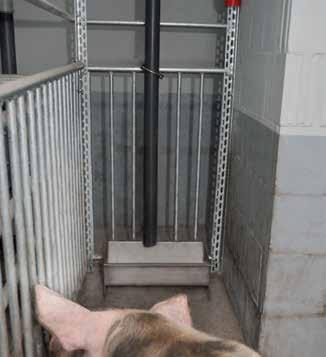

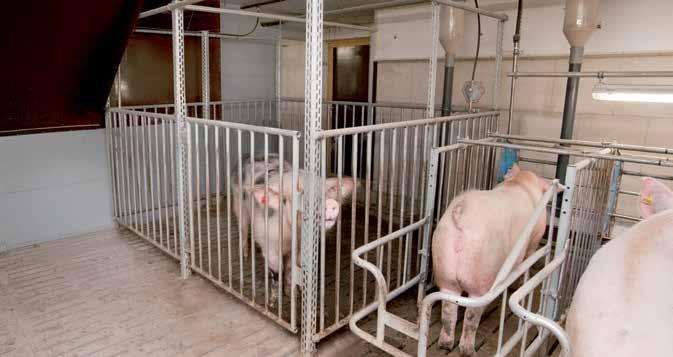

147 Kan kutricák A nehéz fiúknak készült igazi kutrica A kan kutricáinkat teljes mértékig az állatok igényeinek megfelelően alakítottuk ki. Robusztusságon és stabilitáson kívül a minden kannak ellenálló felépítéssel rendelkezik. Előnyei Istállóberendezések Stabil Teljesen tüzihorganyzott A rács rúdjai: 1/2 csövek Felső cső: 1 Szerelési magasság: 1,25 m (rácsmagasság: 1,10 m) Minden kívánt hosszúságra méretre vágva Mindkét irányba nyitható western ajtó vagy kanajtó Vályú kanoknak 147

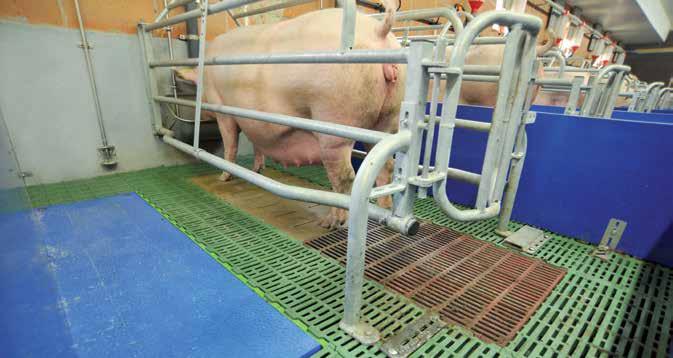

148 Padozatelemek Mindig megfelelő talaj a lábak alatt A fiaztatóba szánt (rács)padozati elemekből széles portfóliót kínálunk Önöknek. Legyen az PVC-rács, betonpadló vagy öntvényrács, minden követelményre tudunk padozatot biztosítani. Istállóberendezések FR 600x400 FR 600x400 SR 300x600 BP 600x600 FR 600x400 FR 600x400 FR 400x400 Előnyei M1-es tipus: Nagy terhelhetőség Csúszásmentes és stabil Egyszerűen szerelhető Könnyen tisztítható Nagymértékű ürülék áteresztés - optimális higiénia FR 600x400 BP 600x600 GR 400x600 FR 600x400 HP 1600x400 Vasbetonrácsok: Költségtakarékos Jól hűti a kocát Az egyenletes felfekvés miatt a koca lapockasérüléseinek előfordulása csökkenthető FR 600x400 GR 400x600 SR 300x600 FR 600x400 Lehetséges padozatterv a fiaztatóban (A részleteket lásd. a 145. oldalon) FR 400x

149 Istállóberendezések Műszaki adatok Öntvényrács (GR) M1 típusú Vasbetonrács (BP) Kocarács (SR) M1 típusú Malacrács (FR) M1 típusú (fiaztató kutricához) Fűtőlap (HP) (Polimerbeton) Fűtőlap (HP) (Műanyag) hosszúság x szélesség (mm) 400x600 További méretek kérésre Zárt betonlap kocáknak, magassága: 40mm 400x x600 Nyitott vagy zárt változatban rendelhető Nyitott: rendelhető szélességek: rendelhető hosszúságok: Nyitott vagy zárt elérhető Alkalmas a malac- és fiaztató kutricákba nyitott: rendelhető szélességek: rendelhető hosszúság: A fűtés meleg vízzel vagy árammal történhet 1600x x x500 A fűtés meleg vízzel vagy árammal történhet 600x x x x x x500 Zárt: 600x400 Anyaga Öntvény Beton PP (polipropilén) Zárt: 600x400 PP (polipropilén) polimerbeton Hézagszélesség (mm) A hézagok aránya (%) Zárt rész szélessége (mm) PE (polietilén) ,4 11, Terhelés (kg)

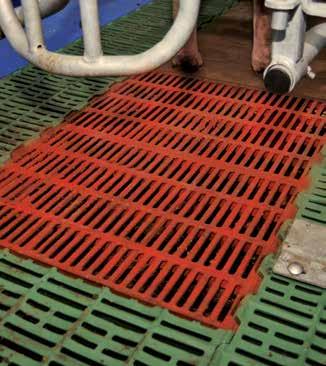

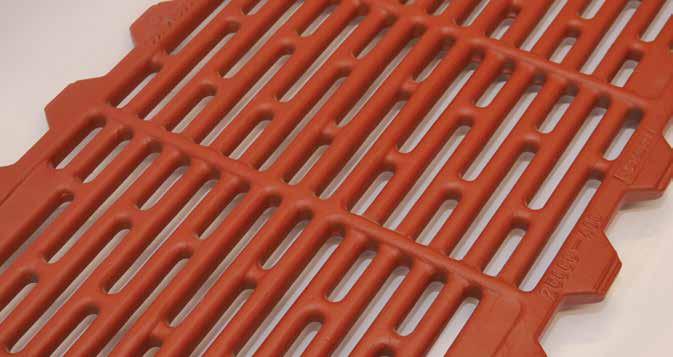

150 Öntvényrácsok A kocának csak a legjobbat A kocáknak készült öntvényrács a fiaztató kutricában az egyéni követelményeknek megfelelően alakítható ki a padozat. Istállóberendezések A kímélő rostély védi a koca emlőit Előnyei M1 típus: Gömbgrafitos öntvény Hosszú élettartam Magas lépésbiztonság és fekvési komfort Optimális szellőztetés Könnyen tisztítható Alternatívaként betonrács is használható Kedvező árú M1 típusú öntvényrács Védő rostély: A különleges, lekerekített profil védi a kocákat az emlősérüléstől Igen nagy stabilitás Magas lépésbiztonság és fekvési komfort Hosszú élettartam Könnyen tisztítható Optimális szellőzés 150

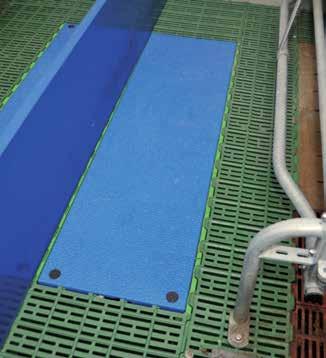

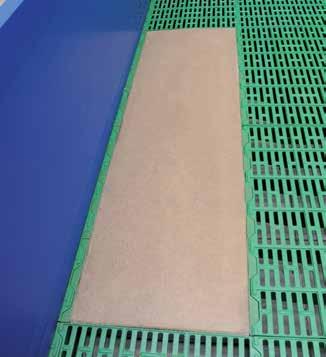

151 Fűtőlapok Puha melegség a malacoknak A fűtőlapjaink a malacoknak jóleső melegséget nyújtanak. Típustól függően a fűtőlapok melegítése meleg vízzel és/vagy árammal történhet. PVC-ből készült típus Előnyei Polymerbetonból tipus Istállóberendezések PVC-ből készült típus: 1200x500mm, 1600x400mm, 1600x500mm-es méretben elérhető Jó minőségű PVC-ből Fűtés meleg vízzel vagy árammal Egyenletes meleg eloszlás Akár 6 fűtőlap is ellátható egy körről Állatbarát felület Csekély önsúly Csekély önsúly miatt optimális a szállítása Nagyon jó tisztíthatóság Jó fekvési komfort Diffúzió mentes csőrendszer Kívánságra kereszttartó rögzítéssel is szerelhető Kevésbé horzsol, mint a polymerbeton fűtőlapok Az alsó rész szigetelése, a hőveszteség csökkentésére A polymerbeton típus: 1200x500mm, 1200x600mm, 1400x500mm és 1500x400mm méretben elérhető Polymerbetonból A fűtés meleg vízzel vagy árammal történik Akár 6 fűtőlap is ellátható egy körről Állatbarát felület Egyszerű tisztíthatóság Diffúziómentes csőrendszer Kívánságra az alsó rész szigetelése utólag is felszerelhető 151

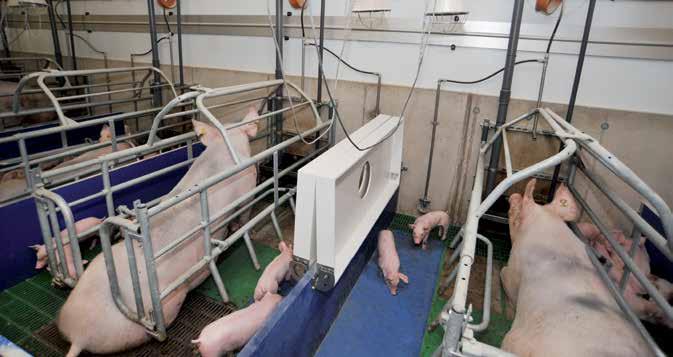

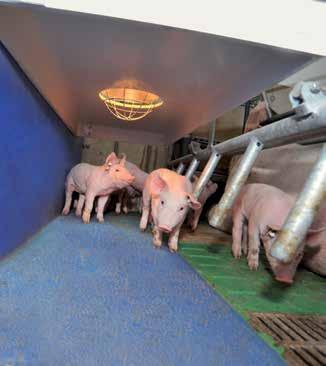

152 Malacbebúvó A hely, ahol a malacok jól érzik magukat A malacbebúvó a szopós malacoknak védelmet és meleget nyújt, miközben az istállóban csökkenthető az energiafelhasználás. A malacbebúvó fölé infravörös lámpát lehet felszerelni. Istállóberendezések A malac bebúvó fedelét szükség szerint egyszerűen föl lehet hajtani. Előnyei Balra és jobbra szerelhető Egyszerűen kezelhető Csekély önsúly Könnyű tisztítás Infravörös lámpa beépítése lehetséges Malacbebúvó zárt állapotban. 152

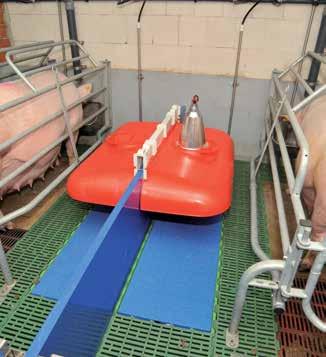

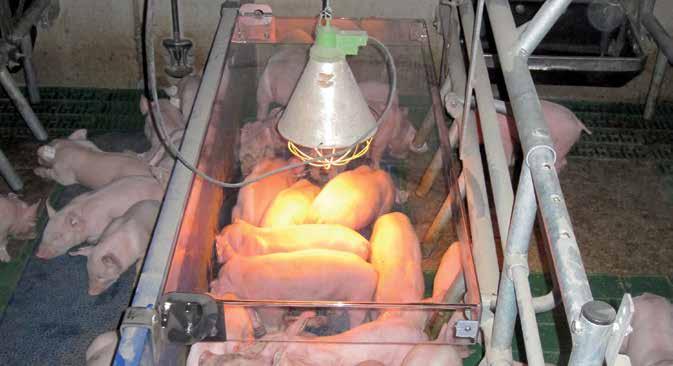

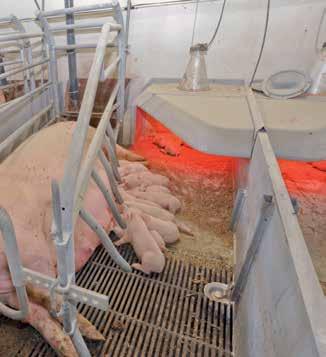

153 D típusú malacbebúvó Mobil típusú malacbebúvó Istállóberendezések Az átlátszó malacbebúvó fedelet pl. az istálló takarítása során egyszerűen fel lehet hajtani. 153

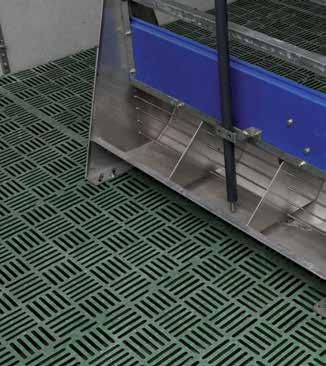

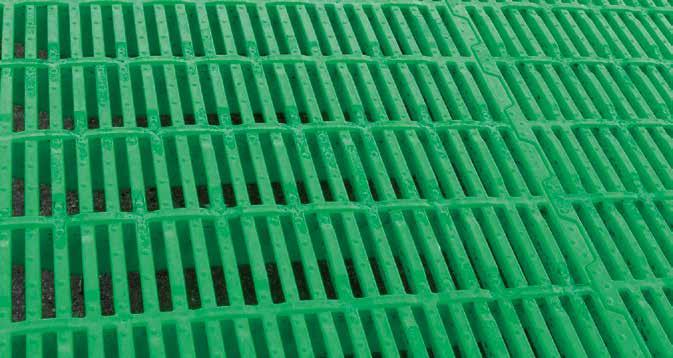

154 Malacnevelő rácspadozat Optimális tartás a malacoknak A malacrácsok az utónevelőben lehetővé teszik, hogy a malacok biztonságosan tudjanak járni, mozogni. Nem csúsznak, könnyen szerelhetőek és tisztíthatóak. Istállóberendezések Eredeti Weda malacrács Előnyei M1 típus: Egyedülálló mozgásbiztonság a sakktábla mintájú felületnek köszönhetően Átgondolt rácspadozat elrendezés, így kimagasló az öntisztulás Akár 50 %-os megtakarítási lehetőség a kereszttartó távolság miatt Egyszerű és gyors lerakás M1 malacrács Eredeti Weda malacrács: Ütésálló műanyagból készül (polipropilén), ezért nagyon csendes Nagyon állatbarát, mivel puha és rugalmas, de egyidejűleg a széles méretnek köszönhetően nagyon stabil Kedvező árú A nyomott struktúrájának köszönhetően az állatoknak jó tartást biztosít és csökkenti a balesetveszélyt Nagy stabilitás Zöld, narancssárga és fehér színben rendelhető 154

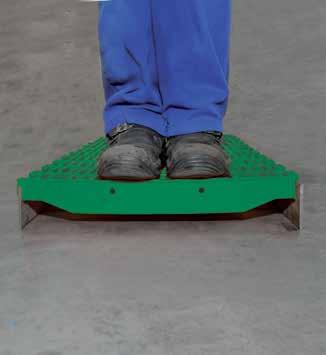

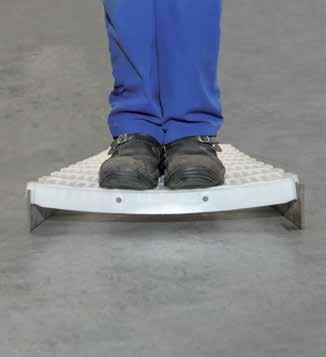

155 Más gyártmányú rács (polipropilén) A piacon kapható más gyártmányú polipropilénből készült malacráccsal összehasonlítva az eredeti Weda malacrács (bal oldali kép) különösen stabil. Előnyei Istállóberendezések Műszaki adatok Eredeti Weda-rács M1-es típus Méret (mm) 500x x x800 Rács (alátámasztás) szélessége (mm) Hézagszélesség (mm) Hézagarány (%) kb.40 kb.40 Terhelhetőség (kg) A polymerbetonból készült fűtőlapok (fűtés meleg vízzel) a következő méretekben rendelhetőek: 1200 x 600 mm (4-, 3- vagy 2-oldalú felfekvés) 1200 x 800 mm (4-, 3- vagy 2-oldalú felfekvés) 155

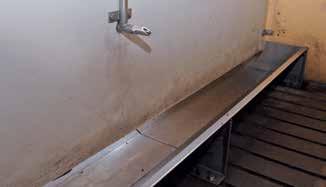

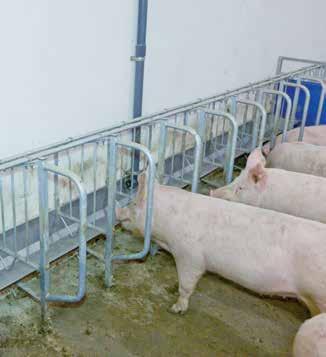

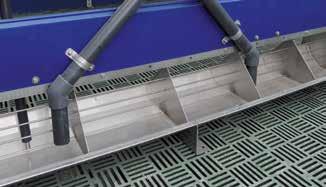

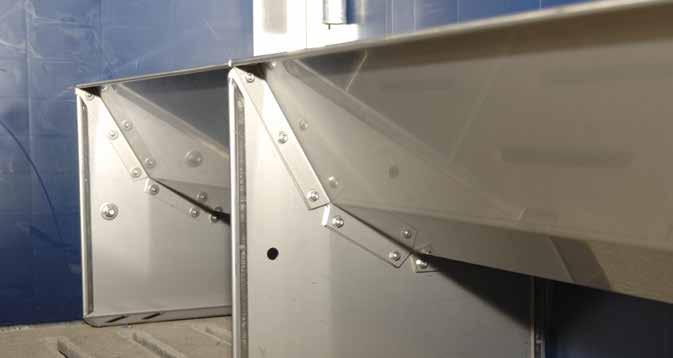

156 Nemesacél vályúk Az állatok optimális takarmányfelvétele érdekében A nemesacél vályúkat a kutricák válaszfalaival együtt közvetlenül egy U-profilba csavarozzuk. Így biztosítható, hogy a vályúk a válaszfalakban biztosan álljanak. Istállóberendezések A vályúkat a Weda kompletten gyártja és előre összeszereli. Ez helyben gyors szerelést tesz lehetővé. Előnyei Nemesacél hosszú vályú Higiénia a legfelső fokon Nincsenek éles peremek, így elkerülhető a sebesülés A hosszabb élettartam érdekében nem hegesztve, hanem csavarozva ill. szegecselve készül Anyagvastagság 1,5 mm / kocáknál 2 mm Minden hosszúságnál befekvésgátlóval, vagy anélkül is szállítható Rendelhető egyes- és dupla vályúként is A megrendelésnek megfelelő gyártás (hossz, etetőhely elosztók mennyisége stb.) A gyártás a Wedánál történik, a vályúkat helyben csak a talajra kell csavarozni Külön felszereltség: etetőhely-osztó vagy középső elválasztó Kívánságra pl. a szondás vályúknál az elválasztófalakban található szondás vályúkban rövid U-profilokkal is fel lehet szerelni Minden vályú leeresztővel együtt is rendelhető A vályú magassága állítható 156

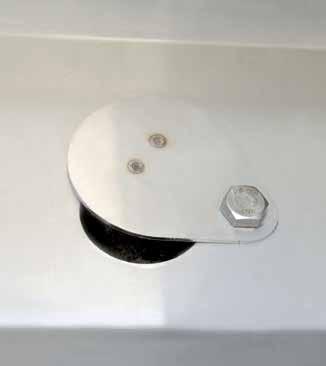

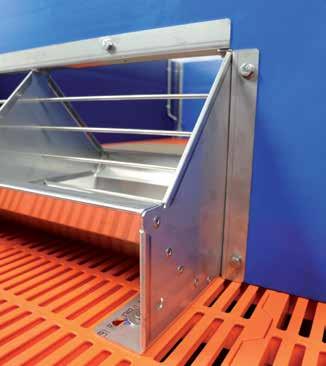

157 A Weda vályúinak nincsenek éles peremei, amiben az állatok evés közben meg tudnák sebesíteni magukat. Istállóberendezések A vályú leeresztő segítségével a vályúkat gond nélkül ki lehet üríteni. A vályúkat a kutricák falához és a rácspadozat hézagaiba csavaroztuk, ami biztos rögzítést nyújt a vályúknak. 157

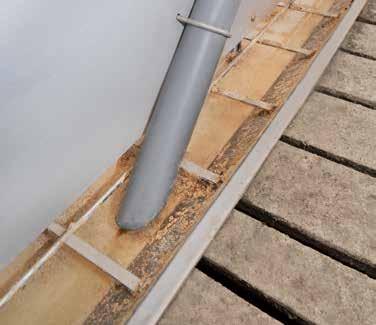

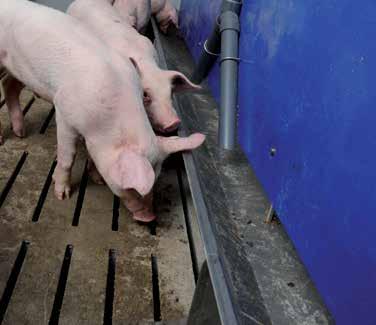

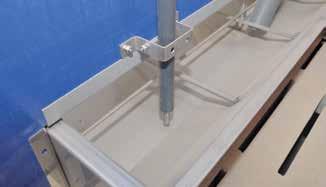

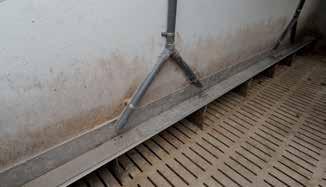

158 Nemesacél vályúk Mindenkinek jut valami Termékpalettánk minden igényt kielégítő vályúk sorozatát tartalmazza. A következőkben szeretnénk rövid áttekintést nyújtani a nemesacélból készült vályúinkról. B A maximális töltési magaság ajánlott töltési magasság Istállópadozat C D E F Istállóberendezések Szondás malacvályú ráccsal Szondás vályú malacoknak Hosszúkás vályú hízóknak Szondás vályú hízóknak 158 Egyes vályú Ikervályú kocáknak

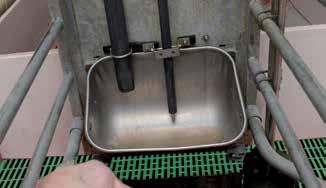

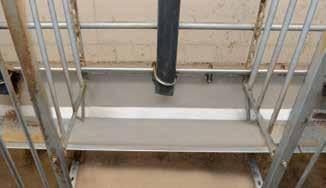

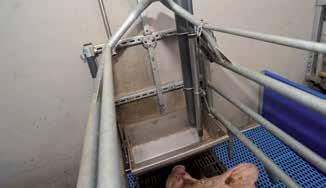

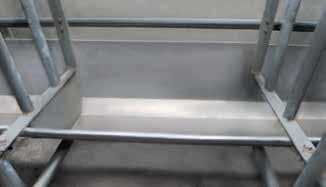

159 A típusú egyedi állás vályúja B típusú egyedi állás vályúja Vályú fiaztató kutricához (billenthető) Vályú fiaztató kutricához Istállóberendezések A nemesacél vályúk műszaki adatai A méret (mm) B méret (mm) C méret (mm) D méret (mm) E méret (mm) F méret (mm) Maximális töltő magasság Ajánlott töltő magasság Malac: Szondás vályú malacoknak ráccsal ,6 103,5 83, ,0 L/m 19,8 L/m Szondás vályú malacoknak ,6 103,5 83, ,0 L/m 19,8 L/m Hízó: Hosszú vályú hízóknak ,6 173,5 153,5 34,5 209,5 61,7 L/m 52,2 L/m Szondás vályú hízóknak ,6 173,5 153,5 209,5 209,5 61,7 L/m 52,2 L/m Kocák: Egyes vályú kocáknak ,3 173,5 153,5 142,5 318,5 43,8 L/m 37,8 L/m Iker vályú kocáknak ,5 172,5 152, ,5 94,0 L/m 81,5 L/m A típusú egyedi állás vályúja 346,5 379, ,5 L/m 33,8 L/m B típusú egyedi állás vályúja 279,5 301, ,0 L/m 29,3 L/m Vályú a fiaztató kutricában 327,7 350,7 174,5 154, ,8 L/m 21,2 L/m (billenthető) Vályú a fiaztató kutricában ,0 L/m

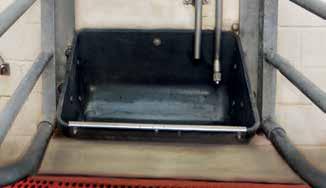

160 Vályúk Minden igénynek megfelelő vályút Termékpalettánk minden igényt kielégítő vályúk sorozatát tartalmazza. A következőkben szeretnénk rövid áttekintést nyújtani a PVC-ből és polimerbetonból készült vályúinkról. B A Maximális töltőmagasság Ajánlott töltőmagasság C D Istállóberendezések PVC vályú a fiaztató kutricában Polymerbeton szimpla vályú Polymerbeton dupla vályú A PVC- és polymerbeton - vályúk műszaki adatai A méret (mm) B méret (mm) C méret (mm) D méret (mm) Maximális töltőmagasság Ajánlott töltőmagasság PVC: Vályú a fiaztató kutricában 338,3 358, ltr. --- Polimerbeton: Szimpla vályú / ltr./m 40 ltr./m Dupla vályú ltr./m 50 ltr./m 160

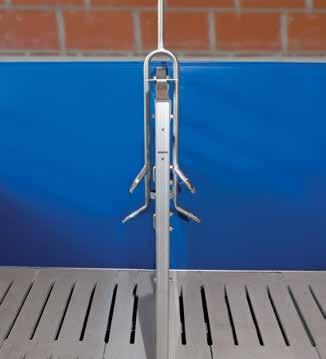

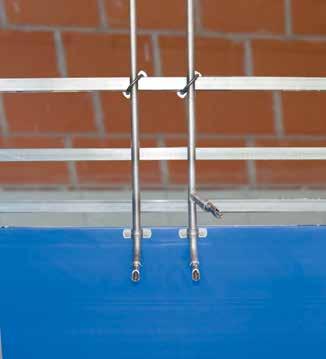

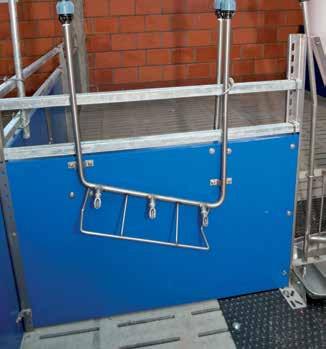

161 Itatórendszerek Minden istállóba a megfelelő itató A Weda itatóival az állatok mindig optimális mennyiségű vizet kapják. Különböző itatórendszerek közül lehet választani és ezzel mindig a megfelelő itató kerül az istállóba. 4. sz. itató csőszett egy kimenettel és 2. sz itató csőszett 2 kimenettel 6. sz. itató csőszett Istállóberendezések Előnyei Csészés rendszerek malacok, kocák és hízók számára Szopókás itatószelepek, harapógombos itatók nemesacélból különböző méretben: Malacoknak: 3/8-1/2 Hízók/Kocák: 1/2 Kocák: 3/4 Nemesacél csövek csészés itatókhoz és harapógombos itatókhoz 100 mm-től 380 mm-es hosszúságban Csövek a falra történő rögzítéshez ráhegesztett pánttal és anélkül is rendelhetőek Körbefutó cső 3 itatóhoz 161

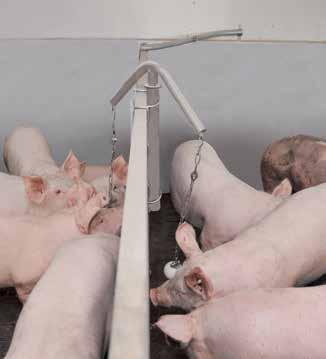

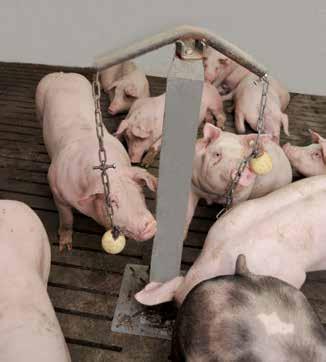

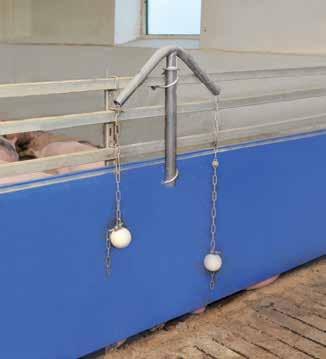

162 Játékszerek Recept az unalom ellen Törvényi előírások szerint minden sertésnek állandóan hozzáférést kell biztosítani egy egészségégre ártalmatlan játékszerhez. A játékszer az állat által megvizsgálhatónak, mozgathatónak és alakíthatónak kell lennie. Istállóberendezések A játékot különböző szinten lehet mozgatni és így a foglalkoztatás magas fokát nyújtja Ha úgy kívánjuk, a Weda-játékszert el lehet zárni, hogy pl. az istállóba történő be- és kitelepítés során elkerüljük a sebesüléseket. Tudnivalók a láncos játékról Megvizsgálható, mozgatható és megváltoztatható Ez a játékszer lecsökkenti a negatív viselkedési formák előfordulását (pl. üres rágás vagy farok- és fülrágás) Pozitív hatással van az állatok jólétére és egészségére így az egészségügyi okokra visszavezethető termeléskiesés csökken A játéktartókat fával és kötéllel is fel lehet szerelni Műanyag tartóoszlop, játékkal 162

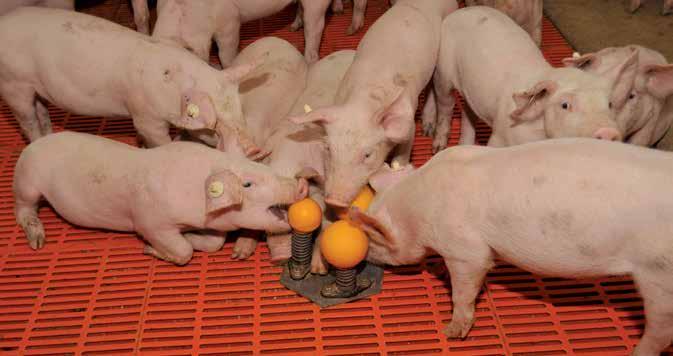

163 A turkálógolyót állás, fekvés és ülés közben is tudják használni az állatok. A turkálógolyó előnyei Istállóberendezések Erős és higiénikus Lecsökkenti a farokrágást javítja az állatok közérzetét Költségtakarékos Az állatok kiélhetik a természetes turkáló ösztöneiket Az istállóban sokkal nagyobb a csend, mint korábban a klasszikus láncos labdával A malacoknál a labda átmérője: 60mm, 80mm 163

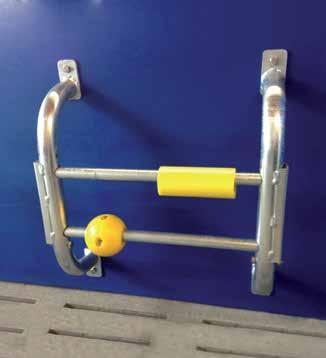

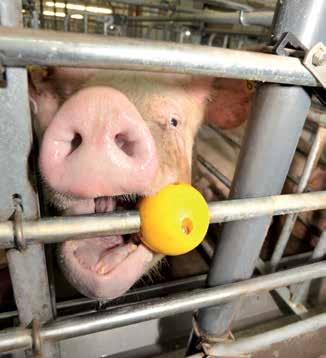

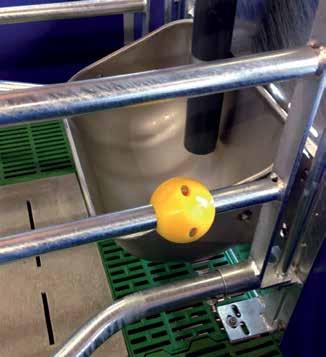

164 Játékszerek Szórakozás a kocáknak A tológolyóink külső átmérője 90 mm. A belső átmérő 3/4 vagy 1. A golyókat egyszerűen és gyártótól függetlenül fel lehet szerelni a fiaztató- és az egyedi állások csöveire. Istállóberendezések Golyók az egyedi állásokban Golyók a fiaztató kutricában A tológolyók előnyei Erős poliuretánból készülnek Egyszerűen felszerelhető Nem kell szétszerelni az istállót Javítja az állatok közérzetét Istállóberendezés gyártójától függetlenül használható Költségtakarékos Tömör anyagból készül, ezért különösen zajszegény, higiénikus és erős Sok helyen el lehet helyezni A játéktartó rúdra fát is lehet erősíteni Játéktartó rúd a kutrica falára erősítve 164

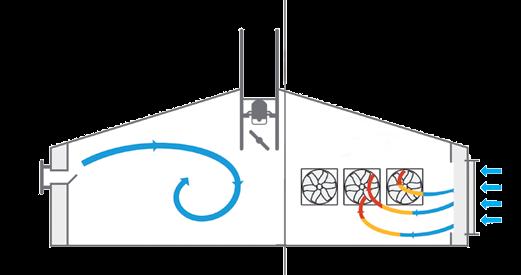

165 Jegyzetek Istállóberendezések 165

166 Szellőztetéstechnika 166

167 Szellőztetéstechnika Példák szellőztető rendszerekre Szellőztetés fajtái Szellőztetőrendszer vezérlése Ventillátorok AQC levegőszabályzó egység Elszívókürtők Központi elszívásos rendszer Perforált és szigetelt álmennyezetek Légbeejtők Kürtős légbeejtők Delta cső /Twin cső Bordás cső Szabályzó csoportok Hőlégfúvók Magasnyomású párásító hűtőrendszer Áztató berendezés Levegőhűtő Paneles klímarendszer Szellőztetéstechnika 167

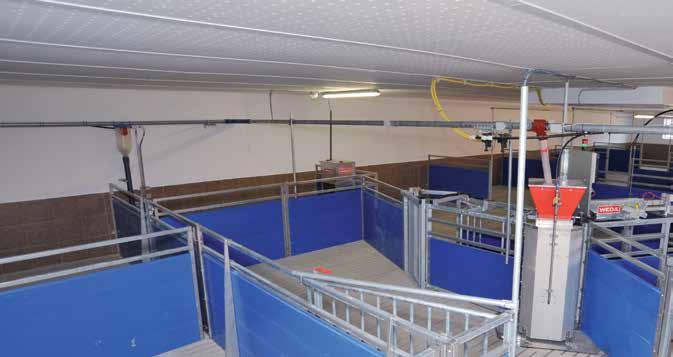

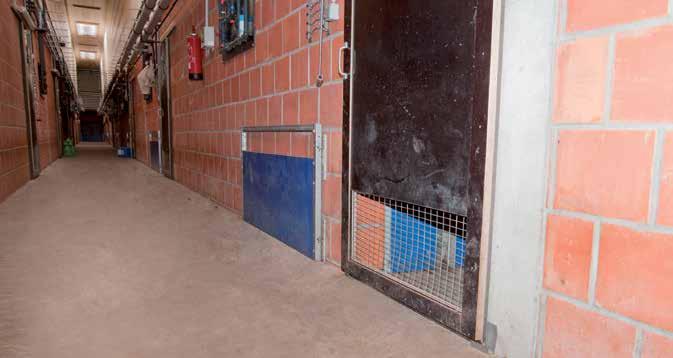

168 Példák szellőztető rendszerekre Gyakorlati példák a szellőztető rendszerekről Folyosószellőztetés Szellőztetéstechnika Diffúziós frisslevegő bevezetés 168

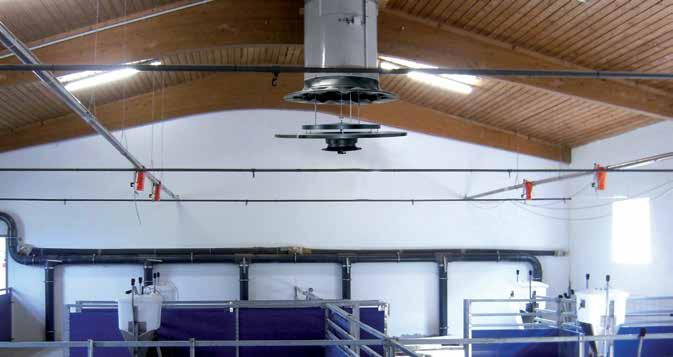

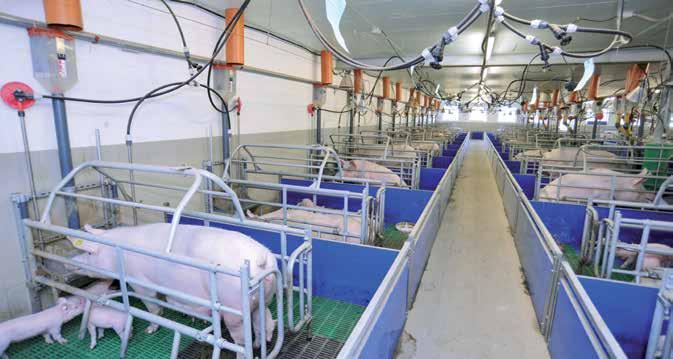

169 Frisslevegő közvetlen az állatok orrához juttatása Szellőztetéstechnika Kürtős légbeejtő 169

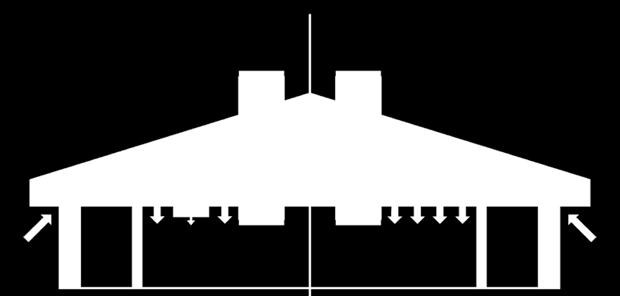

170 Szellőztető rendszerek fajtái Megfelelő szellőztetés minden istállóban A jó szellőzés minden istálló alfája és omegája. A következőkben a 4 legfontosabb szellőztető rendszer fajtáit mutatjuk be. Folyosószellőztetés: Ventilátor Zárószelep Elszívókürtő Szigetelés Kutricafal Eresz Az folyosószellőztetés ismertetése: A frisslevegő az eresz alatt beáramlik a tetőtérbe és a központi folyosón keresztül az istálló termeibe kerül. Innen áramlik a közlekedőút mentén, a kutricák falai fölött átbukva az állatok életterébe. Ennek a levegőztetésnek feltétele az 1m magas, a közlekedőút szélén zárt kutrica, alkalmas kb. 15 m széles termekhez és kb. 4,5 m-es kutricamélységhez. Diffúziós és kombinált diffúziós szellőztető rendszer: Szellőztetéstechnika Tetőtéri légbeejtő Perforált álmennyezet Szigetelt tetőtér Perforált álmennyezet 170 A diffúziós és a tetőtéri légbeejtőkkel kombinált diffúziós szellőztető rendszer ismertetése: Diffúziós frisslevegő bevezetés (az ábra jobb oldalán): A frisslevegő az eresz alatt jut be a szigetelt tetőtérbe. A perforált és szigetelt álmennyezeten keresztül jut a friss levegő a termekbe és így az állatok életterébe. Ez a fajta szellőztetés egyenletes levegőeloszlást biztosít. A tetőtéri légbeejtőkkel kombinált diffúziós frisslevegő bevezetés (az ábra bal oldalán): Úgy működik, mint a diffúziós frisslevegő bevezetés rendszere. A kiegészítő tetőtéri légbeejtőknek köszönhetően a nyári hőségnapokon az áteresztett frisslevegő mennyisége megnövelhető. Ennek következtében a szellőztetés a téli és a nyári üzemeltetés követelményeinek megfelelően is beállítható.

171 Oldalfali légbeejtőn keresztüli szellőzés: Szélfogó Oldalfali légbeejtő Az oldalfali légbeejtőn keresztüli szellőzés ismertetése: A friss levegő az oldalfalakra szerelt légbeejtőkön keresztül jut az istállóba. Az oldalfali légbeejtőket a szellőztetést vezérlő számítógép irányítja. Ez a légbeejtő lapok pozícióját úgy állítja be, hogy a frisslevegő kívánt sebességét elérjük. A frisslevegő maximális behatoló mélysége ennél a szellőzési fajtánál 12 m (egyoldalról). Az oldalfali légbeejtőn keresztüli szellőzés a hizlaldában és a nem vemhes kocaszálláson használható. Kürtős légbeejtő: Kürtős légbeejtő: Szellőztetéstechnika A kürtős légbeejtőkkel szerelt szellőztetés ismertetése: Ennél a fajta szellőztetési rendszernél a frisslevegő a kürtős légbeejtőn keresztül kerül az istálló termeibe. A kürtős légbeejtő alatt elhelyezett speciálisan kialakított fúvókák a beeresztett frisslevegőt egyenletesen osztják el a teremben. Különösen alkalmas monoblokkban történő használatra. 171

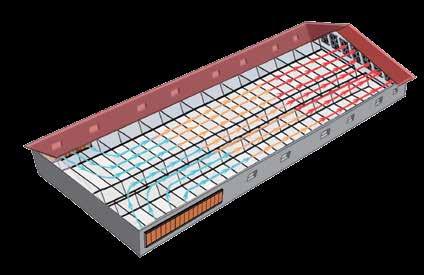

172 Szellőztető rendszerek fajtái Alagútszellőzés Az alagútszellőzést a magas hőmérsékletű országokban alkalmazzák. A kombi-alagútszellőzésnél magas külső hőmérséklet esetén az alagútszellőzés, alacsony hőmérsékletnél a sugárszellőzés lép működésbe. Alagútszellőzés: Ékszíjas ventillátorok Panelek Alagútszellőzés magyarázata: Az alagútszellőzés táblás klímarendszerrel működik. Az ékszíjas ventillátorok a istálló hátsó falán elszívják a meleg levegőt, a friss levegő az istalló oldalfalánál elhelyezett hűtőpanaleken keresztül lép be. A vízzel töltött hűtőpanalek vízcsörgedeztetéssel hűtik le a külsö levegőt. Hűs, páradús levegő jut az állatok légterébe és a használt levegőt az épület végénél szívjuk ki. Kombi-alagútszellőzés állmennyezeti vagy oldalfali légbeejtőkkel: Szellőztetéstechnika Szélfogó Oldalfali légbeejtő Pillangószelep Ékszíjas ventillátorok Panelek Kombi-alagútszellőzés állmennyezeti vagy oldalfali légbeejtőkkel magyarázata: Ennél a szellőzési rendszernél két rendszert alkalmazunk: az alagútszellőzést (ld. Fent) és a sugárszellőzést (ld.171. oldal) Nyáron az álmennyezeti légbeejtőket lezárjuk és az istállót az alagútszellőzéssel látjuk el friss levegővel. Télen, amikor a hőmérséklet alacsonyabb a ventillátorok réseit lezárjuk, az állmennyezeti légbeejtőket kinyitjuk és az istállót sugárszellőzéssel szellőztetjük. 172

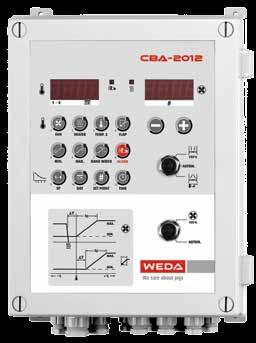

173 Szellőztetést vezérlő számítógép Friss levegő az istállóban A vezérlő számítógép megbízhatóan szabályozza az istálló termeinek szellőztetését. Mind az istállóban uralkodó hőmérsékletet, mind a szellőztetés fokozatát egy szempillantás alatt le lehet olvasni a digitális kijelzőről. A CBA és CB előnyei Egyszerű kezelhetőség Szellőztetés és hőmérséklet egy pillantással leolvasható a kijelzön Hőmérsékleti- és levegőztető görbék Szellőztetés jelleggörbe 4 törésponttal min. és max. hőmérsékleti riasztás Műszaki adatok CBA CBA CB Termek száma Hőmérséklet jeladó Külső hőmérséklet jeladó AQC-szelepek csatlakozása voltos feszültség az AQCcsappantyúkhoz Relé kimenet a fűtéshez Relé kimenet a 2. fűtéshez vagy a 2. ventilátorhoz 0-10 voltos kimenet a beengedő szelephez csoport + 1 csoport + 2 csoport 0-10 voltos kimenet a fűtéshez Szellőztetéstechnika 0-10 voltos kimenet a hűtéshez voltos hibaüzenetet adó relé A kimenetek bővítési lehetősége Növekedési görbék Számítógép kapcsolat Összekapcsolás az Excellent 4PX-szel

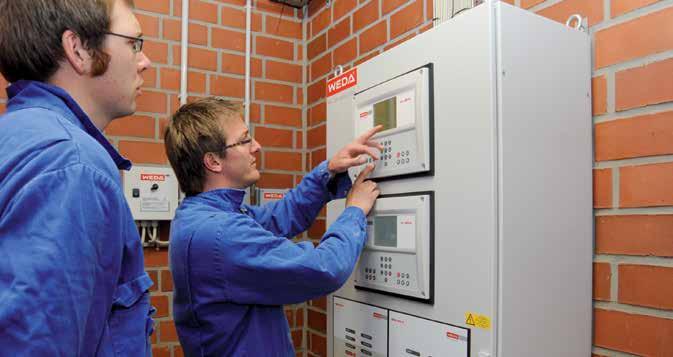

174 Szellőztetést vezérlő számítógép Optimálisan szellőztetve Klímavezérlésünk nagy méretű kijelzővel és könnyen érthető szimbólumokkal rendelkezik, melyek egyszerű, magától érthetődő kezelést tesznek lehetővé. Szellőztetéstechnika Műszaki adatok KL-6002 KL-6005 KL-6010 Termek száma Hőmérséklet jelaadó Mérő ventilátor-bemenetek voltos bemenetek voltos kimenetek Relé-kimenet 230 Vac, max. 2 Amper Kapcsolt kimenetek 24 Vac voltos feszültség az AQCszelepekhez Vdc a mérőventilátorhoz ST-busz a külső modulokkal történő kommunikációhoz voltos hibajelet adó relé A kimenetek bővítési lehetősége OTI 5 kártyán keresztül - 5 db hőmérséklet jeladó - 5 db 0-10 voltos kimenet - 5 db 0-10 voltos bemenet Növekedési görbék Számítógép kapcsolat Összekapcsolás az Excellent 4PX-szel A KL előnyei Egyszerű kezelhetőség, nagy kijelző érthető szimbólumokkal Grafikus kijelző mutatja az istállóban lévő aktuális helyzetet Beállítható növekedési görbék gondoskodnak arról, hogy a hőmérséklet illeszkedjen az állatok korához Központi elszívás frekvencia-szabályzóval vagy fokozatszabályzóval Akár 60 %-os energiamegtakarítás az ECOVENT rendszerrel Pontos szellőzés vezérlés az AQC-egységgel Központi szabályozó funkció a szellőzéshez és a fűtéshez Hőcserélő szabályozása Modulbővítés ST-busz-on keresztül Szabályzó a sugárzó fűtéshez 174

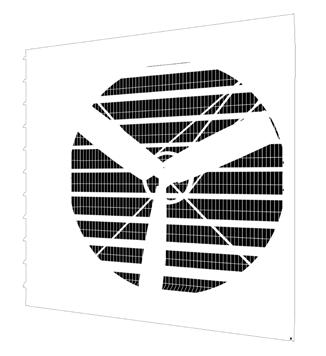

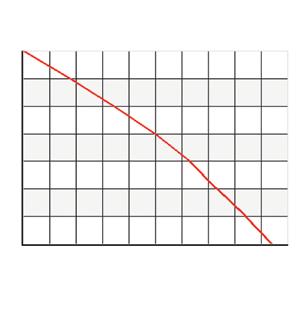

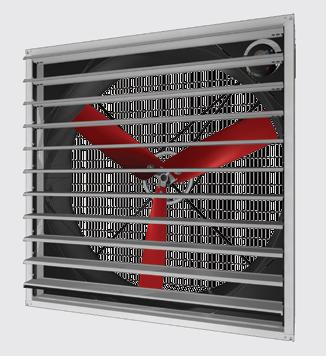

175 Ékszíjas ventilátorok Tökéletes az alagútszellőztetéshez Ékszíjas ventilátoraink tökéletesen alkalmasak az alagútszellőzéssel ellátott istállók számára. Magas légszállítási kapacitás mellett alacsony működési költséggel üzemel ezért nagyon gazdaságos. Előnyök: Galvanizált lemezből Megfelel az EU előírásoknak (ErP 2015) Készreszerelve vagy alkatrészenként is elérhető Minimális szellőzési veszteség Magas légszállítás minimális ráfordítással (44.700m 3 0 Pa mellett) Alacsony energiaszükséglet (33,6 W/1000m 3 /h) A ventilátorlapátoknak különleges alakja van, mely maximális szellőzési teljesítményt tesz lehetővé Európai motorok Halk működés az ékszíjas meghajtásnak köszönhetően Hosszú élettartam Robosztus Könnyen tisztítható Opciálisan egy tölcsérrel kiegészíthető, a teljesítmény fokozása és az energiafelhasználás csökkentése érdekében. Ékszíjas ventillátor kapacitása 70 Nyomás (pa) Szellőztetéstechnika Légteljesítmény (m 3 /h) Tölcséres verzió 175

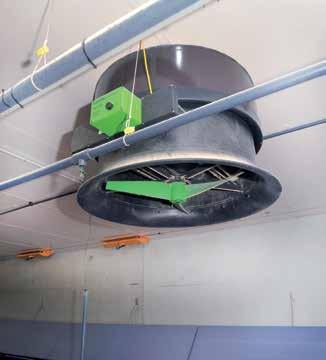

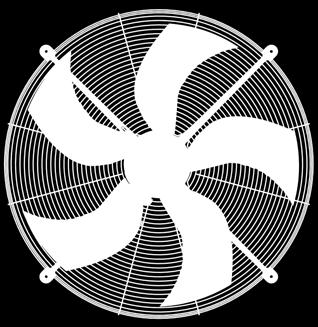

176 Ventilátor Jó levegő az állatoknak Megbízható szellőztető ventilátoraink segítségével gondoskodunk arról, hogy az istállóban jó levegő legyen. Előnyök Nagyon alacsony energiafelhasználás Minimális zajszint Nagy teljesítmény Egyfázisú és háromfázisú ventilátorok Vezérelhető transzformátorral, Triac (fázisbevágással) vagy frekvencia átalakítóval Minden a kereskedelemi forgalomban lévő méretben elérhető Ventillátor Légteljesítmény (m 3 /h) 230V FC035 - FE V FC040 - E AQC típusú levegőszabályzó egység Az Ön telepére szabott megbízható szellőztetés szabályzás Szellőztetéstechnika Az AQC típusú levegőszabályzó egység a ventilátor aljára van szerelve, méri a kiáramló levegő sebességét és ezt az értéket továbbítja a szellőzést vezérlő számítógépnek. Így válik lehetővé az optimalizált energiafelhasználású szellőztetés. Előnyök Mérő- és szabályzóegységként a központi elszívórendszerekben vagy a légcsatorna alatt használható Mérőventillátorból, pillangószelepből és állítómotorból áll Állítómotor: 2 Watt, 24 V.ac (DC) A vezérlés 0,3 m/sec légsebességtől lehetséges A mérőventilátor nagyon jó aerodinamikai tulajdonságokkal rendelkezik A többszörös szabályzólap lehetővé teszi a megbízható ventilációs szabályzást Átmérő (mm) Minimum (m 3 /h) AQCegység AQCegység Átmérő (mm) Minimum (m 3 /h) 176 AQC AQC AQC AQC AQC AQC AQC AQC AQC AQC

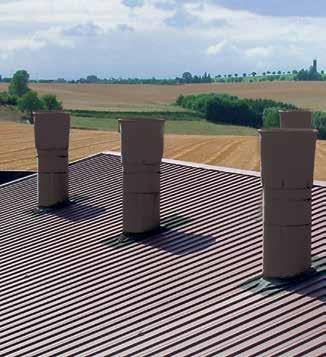

177 Elszívókürtők Kieresztjük a levegőt A DLG tesztállomás által bevizsgált elszívókürtőink a tetőn keresztül vezetik ki az elhasznált levegőt és a legmodernebb technika felhasználásával készülnek. A speciális felépítésnek köszönhetően elkerülhető a kürtő falán megjelenő kondenzáció és csökkenthető a zajszennyezés. Előnyök: Magas szilárdságú szigetelőhab ellenálló üvegszálas műanyag külső borítással. Belső borítás opcionálisan üvegszálas műanyaggal. Minden a kereskedelemi forgalomban kapható ventilátorhoz a megfelelő kürtőt tudjuk biztosítani A diffúzor az elhasznált levegő veszteségmentes kiáramlását biztosítja A légterelők kifelé hajló alakjuk miatt kisebb ellenállási felületet nyújtanak és jelentősen lecsökkentik a ventilátor energia felhasználását. Az opciósan kapható zárólapok megakadályozzák, hogy az istállóból meleg levegő szökjön ki. Vario-clip - egyedi konstrukció Egy PVC-profil segítségével plusz feszítőszalag vagy csőbilincs nélkül a ventilátorcső feleket össze lehet pattintani Csekély a szállítási térfogat, mivel egymásba rakhatóak. Így akár 50 %-os helymegtakarítás is elérhető Hozzá illő modul-zárólap integrált mérő ventilátorral Nagy beáramló szelepek, hogy minden átmérőt tudjunk ragasztani A komplett légelszívó egység plusz ráfordítás nélkül felfüggeszthető Tető befedések Optimális megoldás a vízhatlan tömítésre a tető és a szellőztető rendszer csatlakozó helyein Univerzális változat (ragasztás a cső és a tetősík illetve a tetősínek között speciális ragasztóval) Szellőztetéstechnika Vario-clip 177

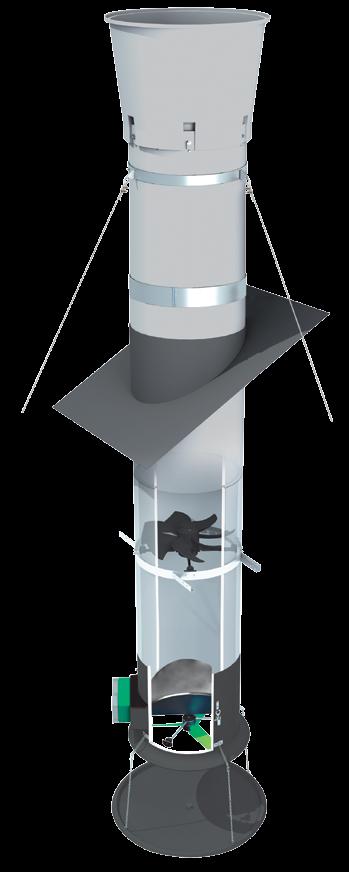

178 Elszívókürtő Elszívókürtő keresztmetszete Diffúzor Vihar elleni rögzítés Csőbilincs Tetőpanel Kürtő cső Ventilátor Szellőztetéstechnika Függesztő/rögzítő gyűrű Fojtószelep egység mérőventillátorral (AQC-egység) Vízfelfogó tálca 178

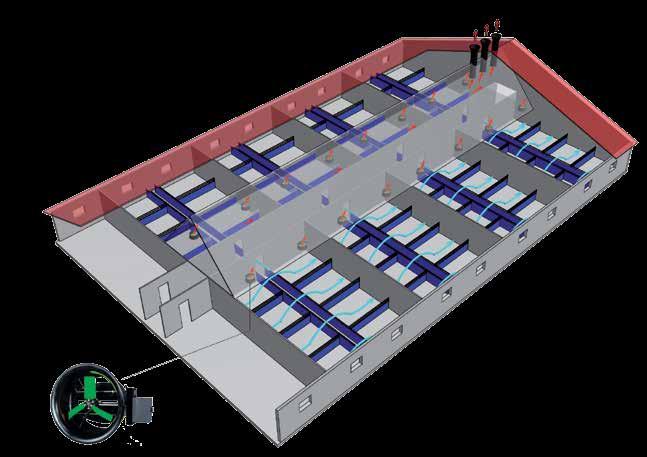

179 Energia-optimalizált szellőztetés minden időben Központi elszívásos szellőztető rendszer A különböző termek használt levegőjét a központi elszívó csatornába elszívópontokon keresztül vezetik el. Az elszívó csatornában összegyűjtött használt levegő a központi légelszívó egységen keresztül a külső környezetbe kerül. Előnyei Energia-optimalizált szellőztetés Energia költségek megtakarítása Lehetőség a levegő tisztító, szűrő berendezéssel összekapcsolni Emisszióspont áthelyezés Az istálló teteje nincs tele számtalan elszívókürtővel Szellőztetéstechnika 179

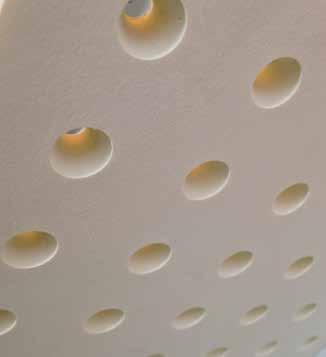

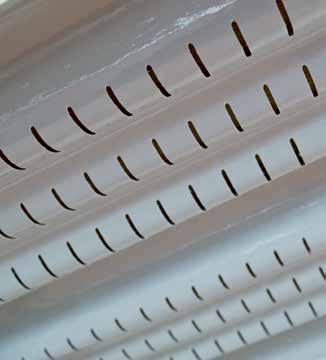

180 Perforált álmennyezetek Mindig jó levegő az istállóban Az istálló épületének külső oldalán (eresz alatt) elhelyezett légbeeresztő nyílásokon keresztül friss levegő jut a tetőtérbe vagy a központi légcsatornába. Onnan a levegő a perforált szellőző nyílásokon keresztül az épület különböző termeibe kerül és az állatok életterébe jut. Előnyei PS szigetelőhabból bevonattal vagy anélkül Sima, egyszerűen tiszítható felület, kónuszos áramló lyukakkal szegélyezve Levegőkapacitás standard lyukazásnál: 250m 3 /m 2 /h (10 Pa nyomáskülönbségnél) Részben történő lyukasztás lehetősége az elem teljes szélességén úgymint levegőkapacitás 100m 3 /m 2 /h és 350 m 3 /m 2 /h között Maximális fesztávolság 1,25 m A kondenzáció csökkentése Kiegészítő szigeteléssel, vagy anélkül is használható 25mm, 30mm és 40mm-es anyagvastagságban elérhető Trapéz perforált álmennyezetek Ideális mennyezeti- és falburkolat az istállóba Szellőztetéstechnika A trapéz álmennyezetek hasított, profilozott, üvegszál-megerősítésű poliészter lapok. Ásványgyapottal felhelyezve optimális szellőzést tesznek lehetővé az istállóban. Előnyei Perforált kb. 3 mm széles hézagokkal Nyitott felület: kb. 5% Egyenletes, nagyon jó levegőelosztás a nagy termekben is Max. szabad fesztáv (0,9 mm-vastagságnál): 1,25 m Max. szabad fesztáv (1,5 mm-vastagságnál): 2,50 m A kemény és sima felületnek köszönhetően magasnyomású gépekkel gond nélkül lehet tisztítani 180

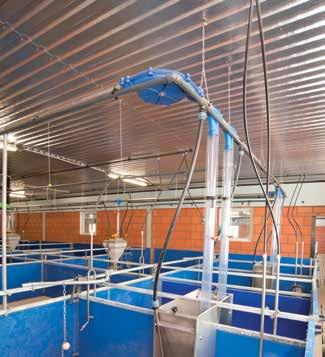

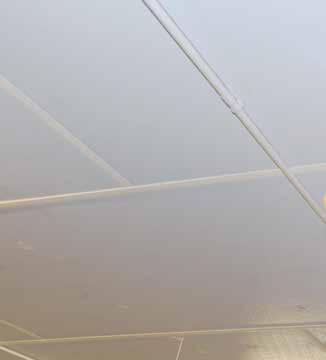

181 Bevált módszer a magas tűzvédelmi követelmények kielégítésére Alumínium álmennyezetek Az alumínium álmennyezet nagyon jó a magas tűzvédelmi követelmények kielégítésére, mivel az alumínium nem éghető. Az alumínium álmennyezetnek egyidejűleg teret világosító hatása is van. Előnyei Nem éghető és könnyen tisztítható Résszélesség 3mm Nyitott felület kb 5% Maximális fesztávolság 1,25 m Világosítja a helyiséget Egyenletes frisslevegő elosztás a teremben Alkalmas nagyméretű termekbe Táblaméret : x 5.100mm Szigetelés az egész vonalon Szigetelt álmennyezetek A szigetelt álmennyezet elemeivel az istálló mennyezetét egyszerűen és biztosan le tudjuk szigetelni, hogy a meleg levegő amilyen sokáig csak lehet, az istállóban maradjon. Előnyei Kívülről mindkét oldalon PVC-vel, vagy alumínium fóliával van bevonva A belső mag hungarocellből Zárt felületű Sima felületű, ezért könnyű tisztítani 40mm, 60mm és 80mm-es vastagságban elérhető Táblaméret:1.200x1.500mm, 1.200x2.000mm, 1.200x2.500mm, 1.200x3.000mm Szellőztetéstechnika 181

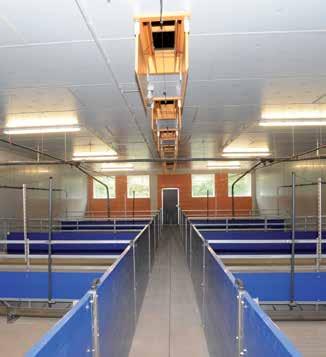

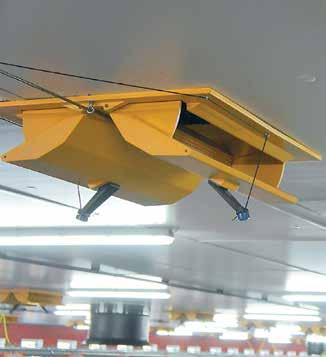

182 ZED 1000 / 1500 / 5000 típusú mennyezeti légbeejtő elemek Mindig friss levegő A ZED 1000 / ZED 1500 / ZED 5000 légbeejtő szelepeket gond nélkül be lehet építeni az istálló álmennyezetébe, mindenkor gondoskodnak az istálló friss levegőjéről. Előnyei Jó minőségű ellenálló poliuretánból Gond nélküli tisztítás a sima és a kemény felületnek köszönhetően A vezérlő a kötél által működtetett elemek késleltetett nyitását és zárását teszi lehetővé A légbeejtő lapja az oldalakon van csapágyazva, kopása elhanyagolható, működése megbízható Szinte veszteség nélküli friss levegő beáramlás Széles keret megkönnyíti a szerelést Típus Szélesség* (mm) Magasság* (mm) ZED ZED ZED 1500 (dupla) ZED * Belső méret Légteljesítmény adatok (LT) Szellőztetéstechnika Típus LT 10 Pa-nál (m 3 /h) LT 20 Pa-nál (m 3 /h) LT 30 Pa-nál (m 3 /h) LT 40 Pa-nál (m 3 /h) ZED ZED ZED 1500 (dupla) ZED ZED 1500 légbeejtő 182

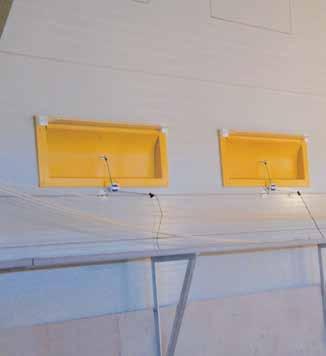

183 Oldalfali légbeejtő elemek Precíz és egyszerű Fali légbeejtő elemekkel precíz levegő befúvás érhető el. A szelepek minden korcsoporthoz és építési formához megfelelőek. Előnyök Freon-mentes, stabil poliuretán kemény habból Különböző kivitelű és méretű kialakítás Magas szigetelő érték, a kondenzációt csökkenti Nyomásvesztés-szegény kialakítás Egyszerű szerelés Könnyedén tisztítható felületek Típus Szélesség* (mm) Magasság* (mm) ZEW ZEW ZEW * Belső méret Légteljesítmény adatok (LT) Típus LT 10 Pa-nál (m 3 /h) LT 20 Pa-nál (m 3 /h) LT 30 Pa-nál (m 3 /h) LT 40 Pa-nál (m 3 /h) ZEW ZEW ZEW Szellőztetéstechnika 183

184 Kürtős légbeejtő Friss levegő az istállóban Az istálló mennyezete alá szerelt kürtős légbeejtő a tető síkja feletti friss levegőt az istállóba szállítja. A rendszer olyan nagy tetőfelületű épületekhez való, ahol nincs lehetőség arra, hogy friss levegő kerüljön be az oldalfalakról. Előnyei ZLV keringető ventilátor nélkül Variálható rendszer minden istállótípushoz és korcsoporthoz Ø 650, 730, 820 és 920mm-es átmérő A hőmérsékletkülönbségtől és az átmérőtől függően 12 m-es és 18 m-es hatótávolság lehetséges, az istállóban. A legfinomabb friss levegő elosztás nagy elosztási sugárban, alacsonyabb szellőzési fok mellett is Nagy rendszerbiztonság Minimális levegősebesség az állatok életterében A speciális aerodinamikai kiképzés megakadályozza a szellőzőnyílások befagyását Lehetőség van az elosztó alsó részén egy kis ventilátor felszerelésére, a nagyobb hatósugár elérésére UV-biztos, üvegszál megerősítésű poliészterből készült esővédő sapka véd a beszivárgó eső ellen, nemesacélból készült háromrészes rögzítő készlettel együtt szerelve Légteljesítmény adatok (LT)* Szellőztetéstechnika Típus LT 10 Pa-nál (m 3 /h) LT 20 Pa-nál (m 3 /h) LT 30 Pa-nál (m 3 /h) LT 40 Pa-nál (m 3 /h) ZLV ZLV ZLV ZLV * Légteljesítmény légbeejtő kürtővel és anélkül ZLV keringető ventilátorral 184

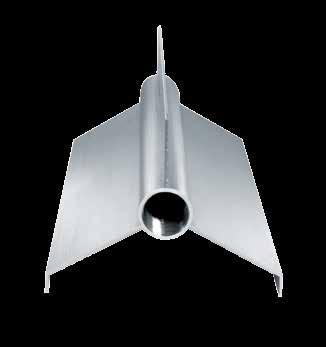

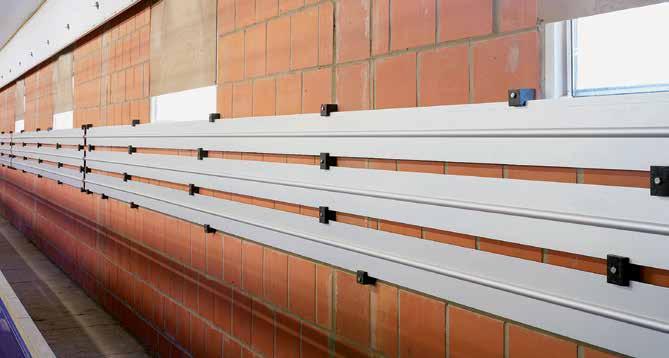

185 Delta-cső/ Twin-cső Maximális hőfelhasználás az istállóban A delta- és a twin-cső az istálló épületében maximális hőfelhasználás eredményez. A frisslevegő bevezető elemek alá szerelt deltacső felmelegíti a beáramló friss levegőt. Az állatok fekvő területén beépített twin-cső ideális a perforációs szellőztetéshez. Előnyök Eloxált alumíniumból készül, nagyon könnyű és kitűnő hővezető Az energiafelhasználást csökkenti A csövek nagy felülete nagy hőleadást tesz lehetővé: 300 Watt/m (E 90 C / V 70 C-nél) Nem termelődik CO 2, mint pl. a hőlégbefúvóknál Nem keletkezik plusz pára, jobb a helyiség levegőjének az ellenőrzése A minimális szellőzés csökkentése lehetséges 3/4 -es csatlakozás Egyszerű csatlakozás rögzítő fittingekkel Szellőztetéstechnika További előnyök a twin-csőről: Közvetlenül beépíthető az istálló falába vagy függesztékként A malacnevelőben a malacbebúvó fedele alá lehet szerelni Delta-cső 185

186 Bordás cső Optimális hőmérséklet az istállóban Az istállóban felszerelt alumínium bordákkal ellátott csövön keresztül meleg víz folyik. A melegvíz átadja a hőenergiáját a levegőnek és ezzel az istálló hőmérséklete megemelkedik. Előnyök Epoxibevonatú alumíniumból Költségmegtakarítás növekvő állatállomány esetén A maradékhőt hasznosítani lehet (pl. BHKW) Kellemes sugárzó meleg Nincs nyílt láng és ezáltal CO 2 az istállóban Nincs légmozgás az adott teremben Energiaköltség megtakarítás ca. 550 Watt/m ΔT: 60 C mellett Könnyebb és nagyobb teljesítményű, mint a hagyományos horganyzott bordás csövek Szabályzó körök A meleg hőmérsékletet a legjobban szabályozza Szellőztetéstechnika A melegvíz egyenletes eloszlását és adagolását az egyes malacfészkekben a szabályzó körök garantálják. A fűtés hőmérsékletét az állatok igényeihez lehet igazítani. Előnyök Beépített termosztát visszatérő ágon szabályozza a felületi hőmérsékletet. A hőmérsékletet így az állatok igényeihez lehet igazítani. A szivattyú háza jó minőségű műanyagból készült, ezért ellenáll a lerakódásoknak. Integrált biztonsági kapcsoló A csatlakozó a műanyaglapra van készre szerelve Felszereltség: Légtelenítő, nyomásmérő, hőmérő és biztonsági termosztát 4 körig 15 mm-es kimenettel max. 6 malacfészek- -fűtéssel körönként 186

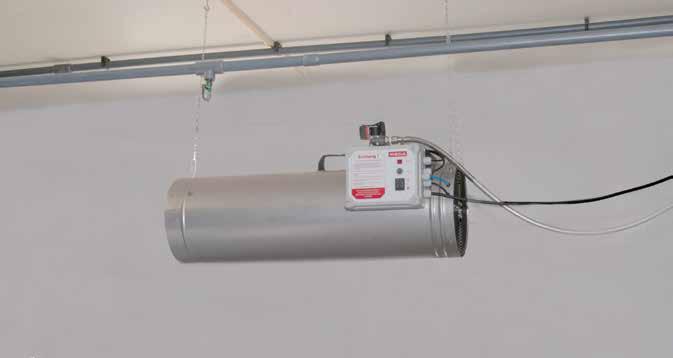

187 Hőlégfúvók Meleg, ami csak a csövön kifér A termekben elhelyezett hőlégfúvók földgázt vagy folyékony gázt égetnek el és ezáltal meleget termelnek. Előnyök Föld- vagy folyékony gázos üzemmód Jó minőségű nemesacélból Elektromos gyújtás - és égésfelügyelet Függesztett kivitel Csatlakoztatott nyomás: földgáz: 20 mbar, folyékony gáz: 50mbar Egyszerű felépítés Hálózati csatlakozó vezeték: 2,5 m Praktikus fogantyújának köszönhetően gond nélkül szállítható Műszaki adatok AGH 20 AGH 40 AGH 80 Fűtési teljesítmény (kw) Földgáz gázfelhasználás (m 3 /h) Folyékony gáz felhasználás (kg/h) 1,5 3,1 6,3 Légteljesítmény (m 3 /h) Hatótávolság (m) Gázcsatlakozás (menetes szelep -ban) 1/2 1/2 1 Szellőztetéstechnika 187

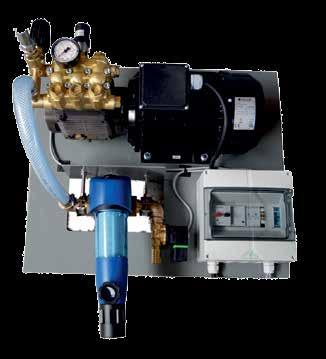

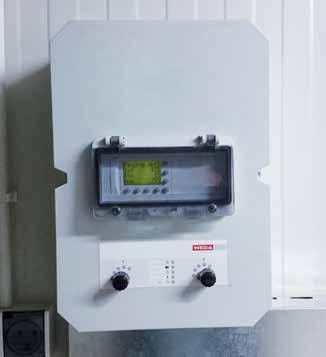

188 Magasnyomású párásító hűtés Hűtés és áztatás a legjobb minőségben A hűtés, a levegő páratartamának szabályozása, valamint szagcsökkentés és az istálló padozatának beáztatása, mind a magasnyomású hűtőrendszer legfontosabb feladatai közé tartoznak. Felszereltsége: szivattyú, szűrő és vezérlőegység ezáltal a legmagasabb elvárásoknak is megfelel. Szelep Vezérlés Szellőztetéstechnika 188 Szivattyú Előnyök Az istálló hőmérsékletének csökkentése akár 7 C-kal is lehetséges A levegő relatív páratartamának szabályozása (télen) Alkalmas légyírtásra és az istálló fertőtlenítésére a hizlalás alatt Az istálló áztatása kevés vízzel Az ammónia szagának csökkentése és megszüntetése az istállóban Az istálló típusától függően nemesacélból vagy kerámiából készült porlasztó fúvókák különböző vízáteresztéssel kaphatóak Minden porlasztási hely szabadon választható Minden szivattyúegység nyomásszabályzóval, nyomásellenőrzővel, manométerrel, szivattyúházzal és burkolattal van felszerelve A porlasztó fúvókák számának megfelelően liter/óra teljesítményű szivattyú áll a rendelkezésre Minden vezérlőegységet több üzemmódban is fel lehet használni (pl. nulla, kézivezérlés, számítógépes vezérlés) A központi szűrőegység megakadályozza a fúvókák eldugulását

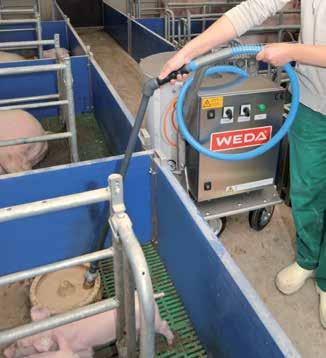

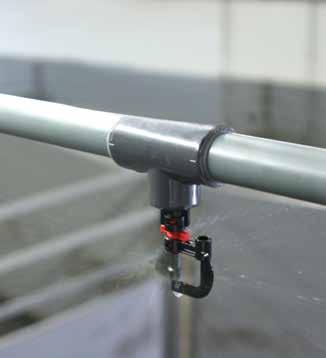

189 Áztató berendezés Mindig jól beáztatva Az áztató berendezés az istállóban vizet spriccel szét. A víz a kemény lerakódásokat és szennyeződéseket megbízhatóan áztatja fel, úgy hogy ezeket később kézi takarítással is könnyen el lehet távolítani. Előnyei Az állatok ürülékét az istálló takarítása előtt beáztatjuk Az előáztatás során az ürülék leoldódik, a takarítás gyorsabbá és egyszerűbbé válik Lehetőség van rá, hogy vezérlő rendszer működtesse az áztató berendezést, időközönként Az vezérlőegység közvetlenül az istálló elején van elhelyezve Könnyű szerelés és jobb klíma Hűtőpanel, evaporációs levegőhűtő A hűtőpanellel az istállólevegő hőmérsékletét le lehet csökkenteni, ennek segítségével az istálló klímája jelentősen javítható. Előnyei Hosszabb üzemidő és kisebb keresztmetszet a hagyományos cellulóz párna-rendszerekkel összehasonlítva A TPE-párnák kivehetőek, így egyszerű a tisztítás és karbantartás A rosszabb vízminőséggel szemben sem érzékeny Egyszerű beépíteni, szerelésre készen van összeállítva Csekély áramlási ellenállás Nagy hatékonysági fok Vízellátás a kereskedelemben kapható alacsony nyomású centrifugálszivattyúval Egyenlő vízelosztás csekély víznyomásnál is az excentrikus kúpos fúvókának köszönhetően Légteljesítmény kb m 3 /h Szellőztetéstechnika 189

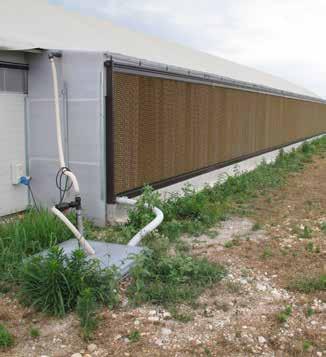

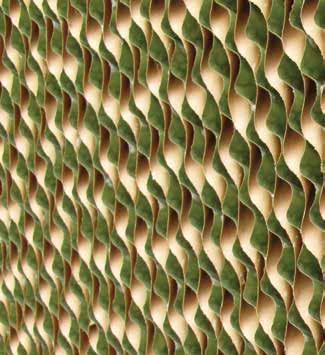

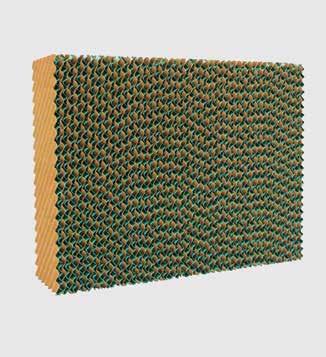

190 Cellulóz panelek a paneles szellőzőrendszerekhez Hatékony és környezetbarát Az alagútszellőzéshez (párásításos hűtéshez) cellulóz panelek kerülnek felhasználásra. A nagy felületen szétoszlatott víz a párásítás elvén hűti le a beáramló levegőt. Cellulóz panelek A cellulóz panelek szerkezete Szellőztetéstechnika Nyomásveszteség (Pa) D=150 Cellulóz panalek előnyei Környezetbarát cellulózból Szélesség: 600mm 150mm vastaságban elérhető Elérhető 1000, 1500, 1800 és 2000mm magasságban Alkalmazás 1,5 m/s mellett Magas párásító teljesítmény Kitűnő nedvesítési tulajdonságok Csekély nyomásveszteség a párásítás folyamán ebből adódóan alacsony üzemelési költségek Alacsony kérgesedés Öntiszító Stabil és hosszú élettartamú Alacsony üzemeltetési költségek Légsebesség (m/s) Cellulóz panel nyomásvesztesége 190

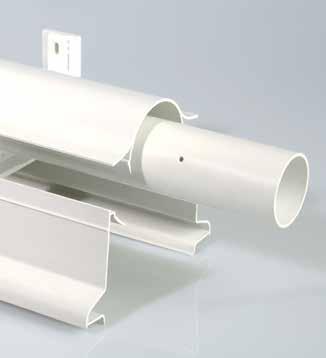

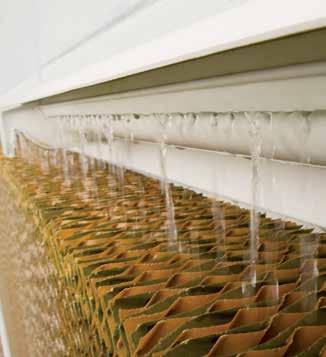

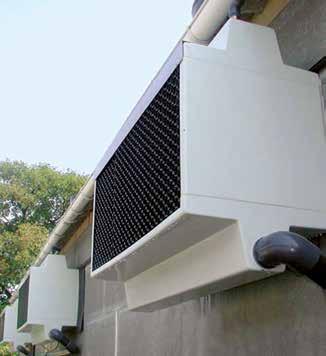

191 Paneles klímarendszer párásításos hűtéshez Hatékony hűtés A párásításos hűtési rendszerekben a paneles klímarendszerek a cellulóz panelekkel kerülnek alkalmazásra. A paneleket egy sínrendszerbe pattintjuk be és szivattyúval nedvesítjük. Paneles klímarendszer Panelek nedvesítése Paneles klímarendszer előnyei Nincs szükség külső enegriaellátásra a párásításhoz. A csatornában lévő víztartállyal ellátott speciális elosztó biztosítja az optimális vízelosztást a panelekre Magas stabilitás Egyszerű szerelés a paneleknek és a Clip-profiloknak köszönhetően Külső víztartály nem szükséges Nincs rozsdásodás, mivel minden elem PVC-ből vagy nemesacélból készül Vízcsatlakoztatás középen vagy oldalt lehetséges Szellőztetéstechnika Hosszú panel rendszer 12m 18m 24m Elérhető szivattyúk 1x 230V, 50Hz 1x 230V, 60Hz 3x 400V, 50/60Hz A cellulóz panalek rögzítése a sínekben 191

192 Hígtrágya kezelés 192

193 Hígtrágya kezelés Hígtrágya elvezető rendszerek Nemesacél hígtrágya tároló rendszerek Hígtrágya kezelés 193

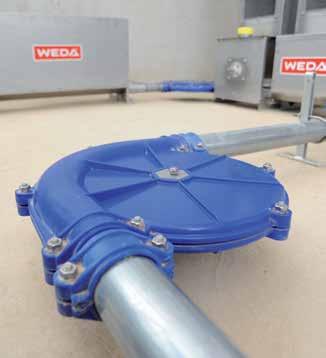

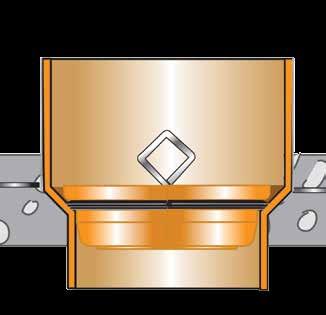

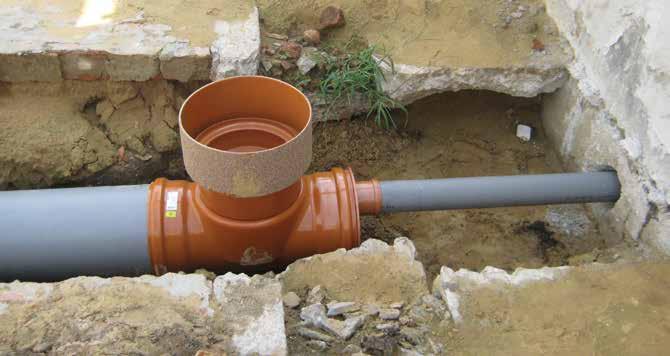

194 Hígtrágya elvezető rendszerek Magas szintű hígtrágya elvezető rendszerek A Weda intelligens hígtrágya elvezető rendszerei hatékonyan befolyásolják az istállók légállapotát illetve higiéniáját és ezzel döntően hozzájárulnak a sertések egészséges környezetének kialakításához. Előnyei Hígtrágya kezelés PVC-ből készült 45 és 90 -ívben kapható Plusz csatlakozó csőcsonk, amivel elvezethető a beérkező levegő és elkerülhető a nem kívánt szívóhatás NEN-EN-ISO 9001: 2000 norma alapján történő Egyszerű és gyors installálás Nem igényel szerelést Gumi ajak biztosítja, hogy a tömítés nem tapad Magas ütésállóság és stabilitás a Thermo Moulding - eljárásnak köszönhetően Homokkal szórt felületek, így a betonnal optimális az összeköttetés Az istálló higiéniáját növeljük a hígtrágya leengedésével Kevesebb az energiafelhasználás a szellőztetéshez, mivel a levegő ammónia-tartalma kisebb Mind új, mind átépített épületeknél egyformán alkalmas 194

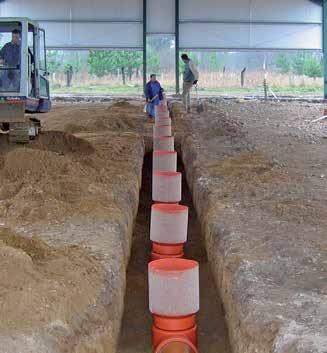

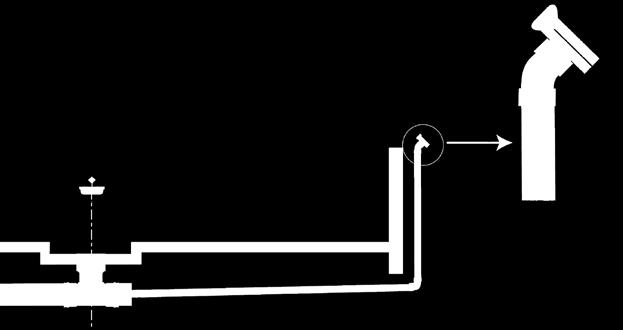

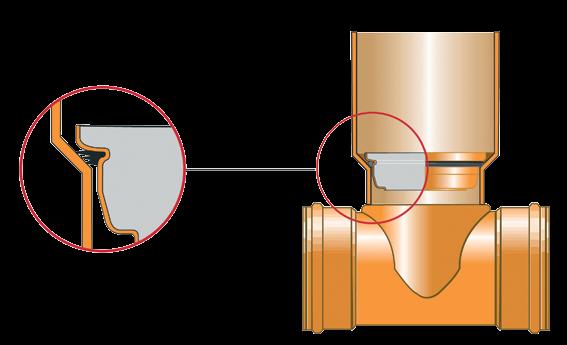

195 Hígtrágya kezelés 195

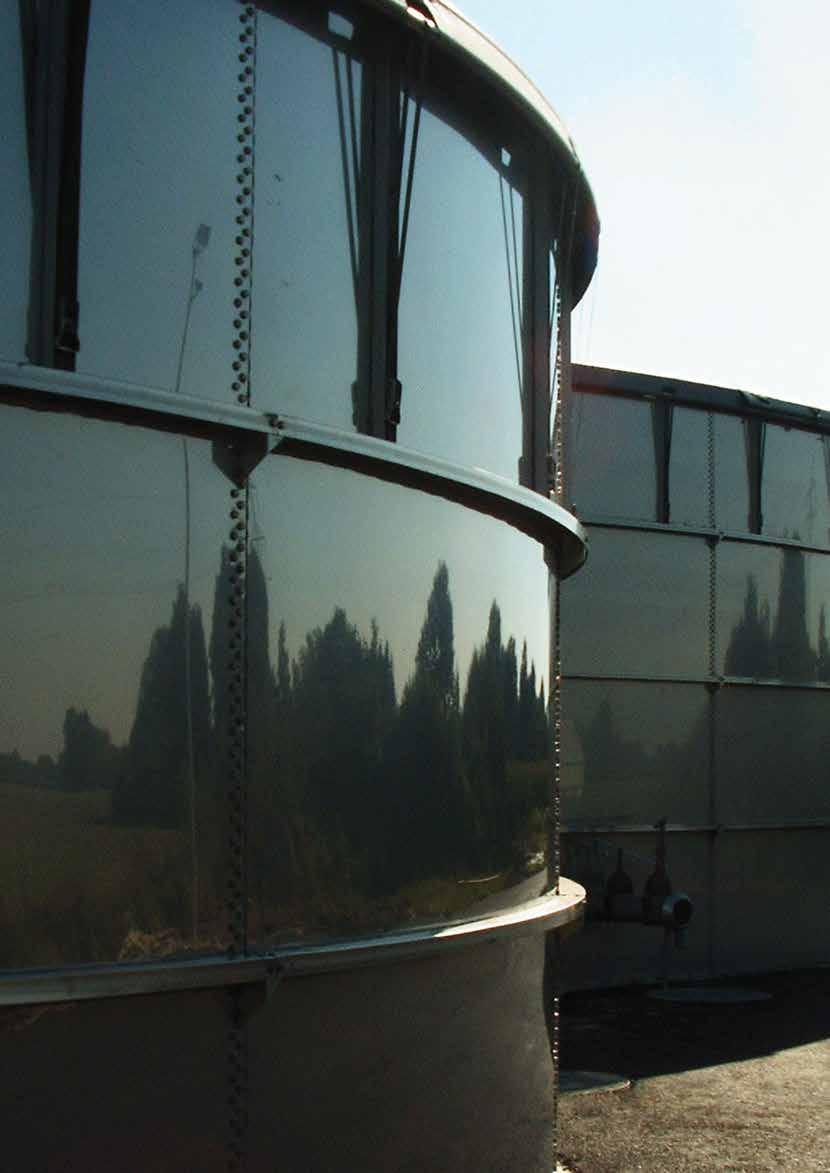

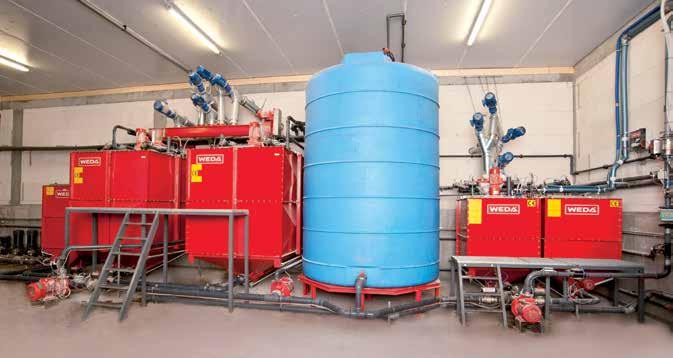

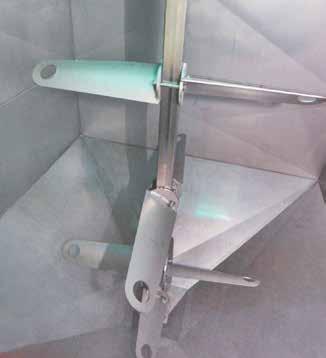

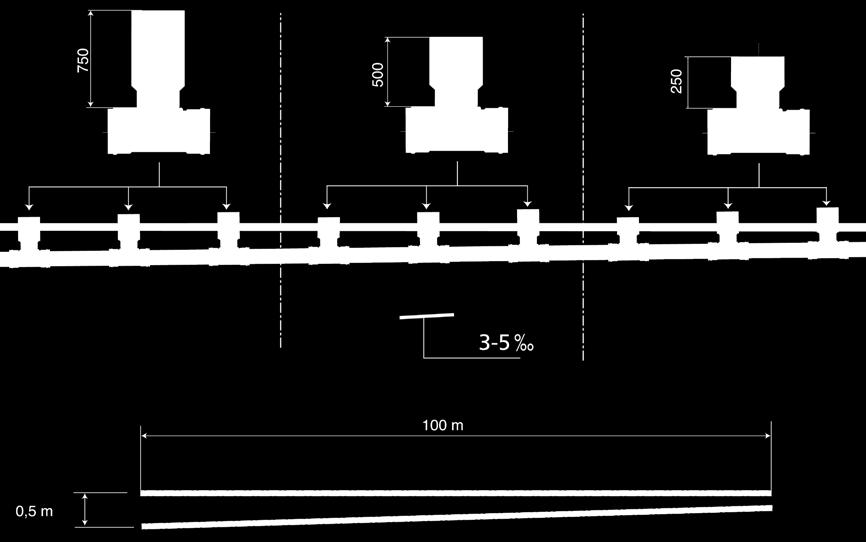

196 Hígtrágyacső rendszerek Egyszerű és gyors lerakás A hígtrágya csőrendszereink jó minőségű PVC-ből készülnek, nem igényelnek karbantartást és könnyen és egyszerűen lerakhatóak. A homokkal szórt T-elemek lehetővé teszik a beton és a cső közötti jobb tapadást. Hígtrágya kezelés 196

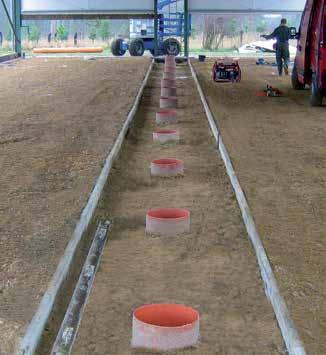

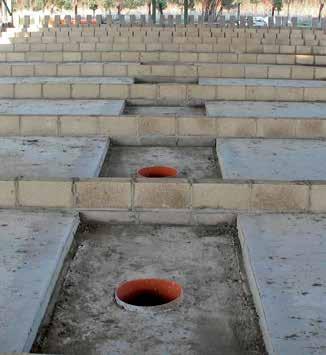

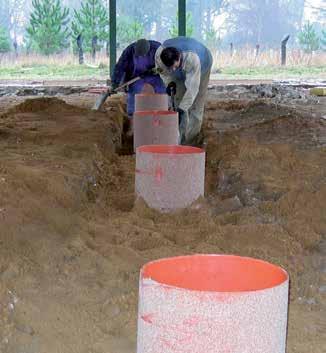

197 A hígtrágya elvezető csőrendszerek lerakásának sorrendje: A hígtrágya csatorna kiemelése és a csőrendszer kialakítása A földalap feltöltése és tömörítése Hígtrágya kezelés Előkészítés betonozásra Az alap nyers állapotban 197

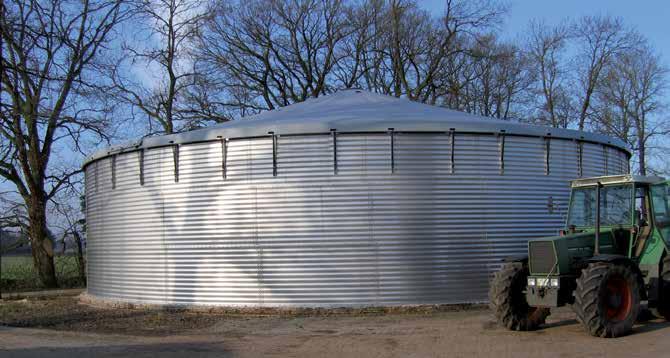

198 Nemesacél hígtrágya tároló rendszerek Hígtrágya raktározás a legmagasabb fokon A nemesacélból készült tartályrendszereket a legmodernebb technika segítségével körültekintő módon előkészített nemesacélból, méretnek megfelelően és egyénileg gyártjuk. A különleges bordázott kivitelezésének köszönhetően a rendszereink különösen stabilak. Hullámos acéltartály fóliatetővel Előnyei Hígtrágya kezelés 198 Körültekintően feldolgozott nemesacélból (bordás építés), hullámosítva Méretre igazított, egyedi gyártás, 160 standard tartályméretből lehet választani Költségtakarékos Könnyű és ugyanakkor nagyon stabil Hosszú élettartam A hajszálvékony vegyileg ellenálló passzív rétegnek köszönhetően nagyon ellenáll a rozsdásodásnak és a folyékony anyag és a súrlódás okozta fokozott igénybevételnek Vegyi és biológiai semlegesség Teljes mértékig újrahasznosítható Elemekből történő kialakítása lehetővé teszi a gond nélküli kiegészítést, bővítést, szétszerelést és átrakást Könnyű és gondmentes tisztítás Alacsony fenntartási költségek, mivel nem szükséges DIN nek megfelelő évenkénti vizsgálat Szerelő-, keverő- és elegyítő berendezések gond nélkül beszerelhetőek Szerelés a tetőnyílásokon ill. kémlelőnyílásokon át történik - a megrendelő kívánságának megfelelően Fedések: Fólia: Levegő tömítés A legjobb minőségben A silófal megerősítése hegesztőszalaggal és rögzítőkkel Gyárilag kémlelőnyílással és szellőzőnyílással szereltük fel GFK-fedés: Kerek alakú medencékhez szabadon álló bordás kupola, sima kupola vagy lapos tető A tető elemei a kupola középső gyűrűje körül sugárszerűen rendeződnek el Az egyes elemek erősen hajlítottak, a nagy ívek elérésére Az illesztések, a szegecselés és fugázás tartósan elasztikus tömítéssel és rozsdamentes anyagból készülnek A fedőszegmensek belső oldalán körbefutó vízgyűjtő perem a falkoronát szabadon tartja a kondenzvíztől Integrált szerelőnyílás
