AxFlow Systems Kicsi, közepes, nagy. Nem a méretről szól. Hanem a hozzáértésről.

Átírás

1

2 AxFlow Systems Kicsi, közepes, nagy. Nem a méretről szól. Hanem a hozzáértésről.

3 Az AxFlow Systems ott kezdődik, ahol a szivattyú beszállítás befejeződik. Teljes megoldásokat nyújtunk, amelyek teljesen megfelelnek a folyamatok jellemzőinek és a vevői igényeknek. A folyamatok illetve a szivattyúk, adagolóegységek, keverők, és folyadékkezelő rendszerek ismeretének kombinációja lehetőséget biztosít olyan rendszerek létrehozására, amelyek jelentős költségeket takaríthatnak meg, és optimálisan segítik elő az termelést. Egészen a tervezési szakasztól, a gyártáson és a beüzemelésen át a teljes értékesítés utáni szolgáltatásokig és karbantartásig. Az Axflow Sytems által egy partnere van az egész beszerzési folyamatra.

4

5 Élelmiszeripar Élelmiszer Olajipar Olaj Vegyipar Vegy Gyógyszeripar (Szenny)vízkezelés Víz Gyógyszer Rozsdamentes acél szerkezetek és kiegészítők RAK

6

7 Élelmiszer Megoldások az élelmiszeriparban Tejtermékek I Húsfeldolgozás I Készételek I Italok I Pékáruk I Olajak, zsírok és szószok

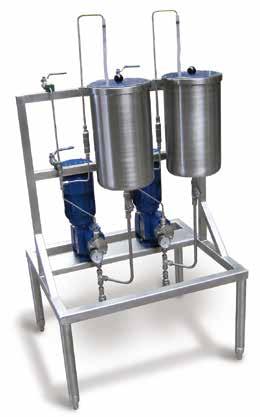

8 Élelmiszer Adagolóegység Színanyagok és ízesítők adagolása Az élelmiszeripari minőségű adagoló rendszert színezékek, íz- és adalékanyagok pontos adagolására használják az élelmiszeriparban. Élelmiszeripari minőségű rozsdamentes acélból készül, és a kialakítása egyszerű CIP tisztítást tesz lehetővé, hogy megfeleljen a legmagasabb higiéniai követelményeknek. Csőszerelvények Teljes csőrendszer Tartály Adagolószivattyú Előírt mennyiség bemérését vagy folyamatos adagolást szeretne? Állítható lábak Rozsdamentes acél váz

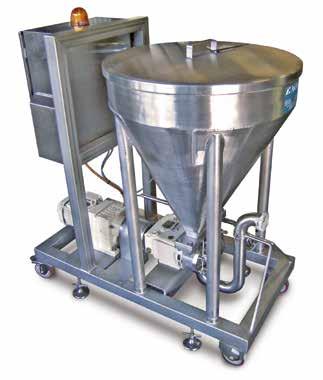

9 Mobil adagolórendszer Gyümölcsök adagolása Üzembiztonság A rozsdamentes acélból készülő mobil adagolórendszerek alkalmasak különféle összetevők bemérésére, mint például a gyümölcsvelő adagolása joghurtba vagy jégkrémbe. Élelmiszeripari minőségű acélból készül és a tervezése könnyű mozgatást és mosást biztosít a termelési folyamat során. Vezérlőszekrény Rozsdamentes acél váz Garat Élelmiszer Hajtás Görgők Csatlakozó cső Tengelykapcsoló burkolat Térfogatkiszorítású szivattyú

10 Kapartfalú hőcserélők Élelmiszer Hússzeparátor hűtése A húsfeldolgozás során a hőmérséklet 8 C körül van. Ezt minél hamarabb vissza kell hűteni 0 C környékére. Ezzel a rendszerrel óránként 10 tonnát lehet lehűteni, CO2, freon vagy ammónia hűtőközeggel, amely nem érintkezik a hússal. Természetesen lehetőség van vizes és glikolos hűtésre is. Hajtás Rozsdamentes acél csővezeték Kapartfalú hőcserélők Rozsdamentes acél váz

11 Mobil CIP tisztítóegység Repülőgép konyhák tisztítása Kompakt, mozgatható, CIP mosási rendszer nehezen elérhető helyekhez, mint egy repülőgép vagy egy hajó konyhája. Kapcsolószekrény Keverő Élelmiszer Szeretné, hogy a rendszere egy berendezésen belül keverjen, tisztítson és szárítson? Görgők Adagolószivattyú Rozsdamentes acél váz

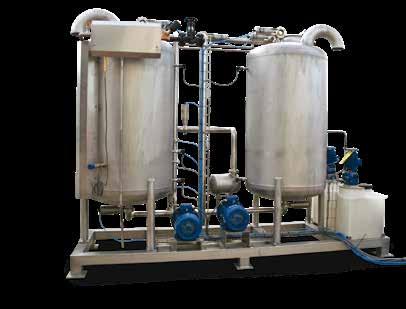

12 CIP tisztító berendezés Élelmiszer Helyben tisztítás Élelmiszeripari gyártósorok CIP tisztító egysége. Gőzfűtéses rendszerrel, tárolóegységgel, vegyszeradagolóval, rozsdamentes acél tartályokkal, vázzal és csővezetékrendszerrel együtt, amelyet egy érintőképernyős vezérlőrendszer irányít a teljes tisztítási folyamat során. Gőzmelegítő Rozsdamentes acél tartályok Csővezeték Műszerek Vezérlőszekrény Adagolószivattyú Honnan tudja hogy a gőze valóban tiszta-e? CIP előre és vissza szivattyú Rozsdamentes acél váz Vegyszertároló

13 Gyártóegység Hashajtó gyártás Ez a laktóz rendszer egy egyedülálló termelőegység a hashajtógyártásban. Két összetevő kerül adagolásra és összekeverésre, majd a töltőegységhez továbbításra. A berendezés teljesen alkalmas CIP tisztításra, és egy integrált vezérlőszekrénnyel van felszerelve. Rozsdamentes acél tartály Statikus keverő Térfogatárammérő Vezérlőszekrény Élelmiszer Rozsdamentes acél csővezeték rendszer Adagolószivattyú Állítható lábak Rozsdamentes acél váz

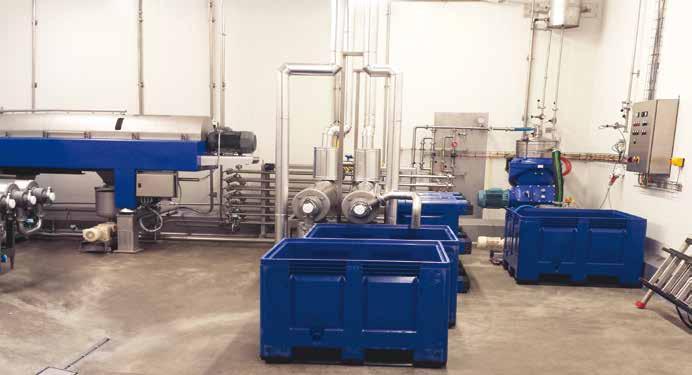

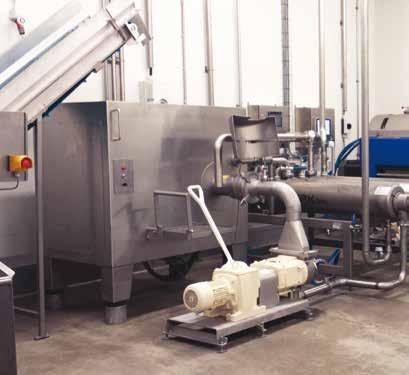

14 Élelmiszer Teljes megoldások Hús zsírtartalmának csökkentése Teljes megoldás sovány csirkehús gyártására. A berendezés magába foglal több kapartfalú hőcserélőt a hőmérséklet szabályzásra. A dekanter centrifuga nyeri ki a zsírt a húsból, míg a Waukesha szivattyúkkal továbbítják a következő folyamatba és tartályokba, ahol további felhasználásig tárolják. Mennyire fenntartható a jelenlegi berendezése, vagy termelési folyamata?

15 Élelmiszer

16

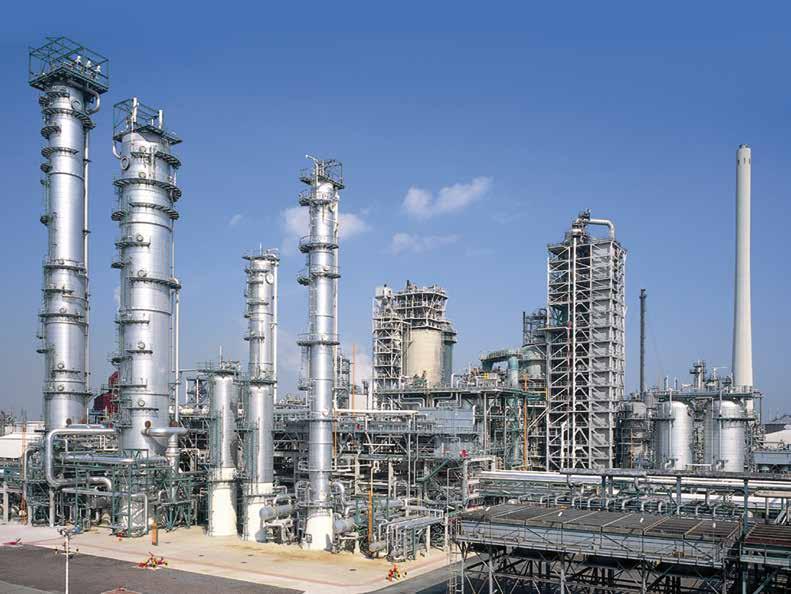

17 Megoldások olajés gáziparában és petrokémiában Petrokémia Finomító I Olaj és gáz terminálok I Offshore

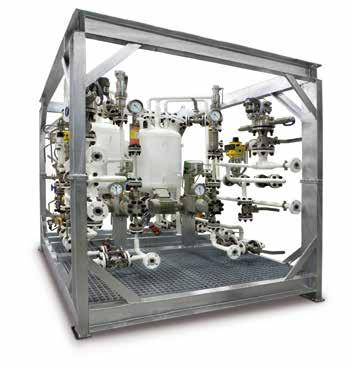

18 Adagolórendszer Vegyi anyagok adagolása Petrokémia Galvanizált keretre szerelt két tartály és két adagolószivattyú, melyek kapacitása 150 liter/óra, és 23 bar nyomást állítanak elő. A berendezés a környezetvédelmi előírásoknak megfelelően ráccsal ellátott kármentővel rendelkezik. Térfogatárammérő Műszerezés Tartály Nyomáslengés csillapító Adagolószivattyú Gyors helyszíni telepítést szeretne? Csővezeték rendszer Galvanizált keret Szelepek Kármentő Padlórács

19 Adagolórendszer Inhibitorok adagolása A tartályok temperált szívócsővel rendelkeznek nagy viszkozitású, hideg anyaghoz. Tartály Petrokémia Szintjelző Térfogatárammérő A tartályoknak és a csővezetékeknek is API szabvány szerintinek kell lennie? Galvanizált keret Rozsdamentes acél edény Adagolószivattyúk ATEX 2-es zóna

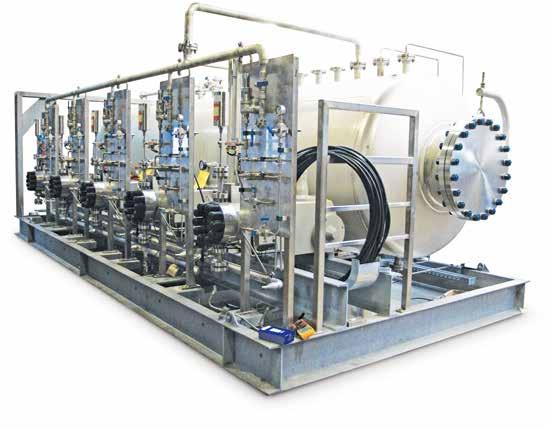

20 Adagolórendszer Metanol tároló és adagolórendszer Petrokémia Metanol tároló és adagoló egység a elfagyó gázkutak megelőzésére. Csővezeték rendszer Rozsdamentes acél tartály Műszerek Galvanizált keret Technológiai szivattyúk Szelepek

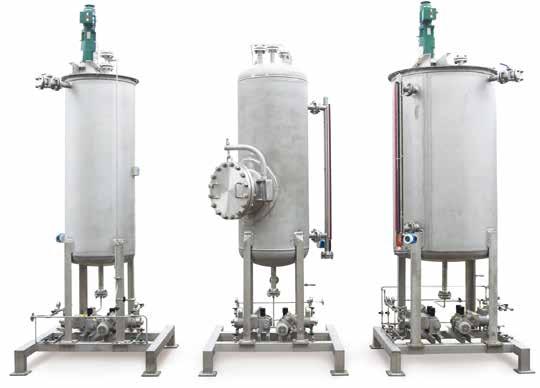

21 Adagolórendszer API tároló és adagolórendszer API tároló- és adagolórendszer finomítók számára. Többféle segédanyag kerül alkalmazásra, mint pl. habzás-, korrózió- és lerakódásgátlók. Felső keverő Rozsdamentes acél tartály Petrokémia Térfogatárammérő Adagolószivattyú Rozsdamentes acél keret

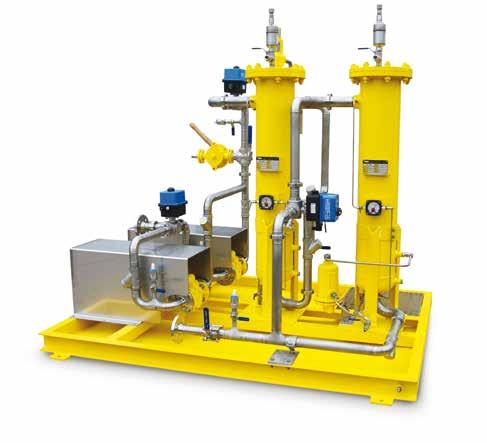

22 Szűrőrendszer Gázolaj szűrőrendszer Petrokémia A tartályok, járművek, nehéz ipari gépek, a vészhelyzeti áram fejlesztők rendszerek, de még az erőművek számára is nagy probléma az üzemanyag szennyezettsége, amely hatalmas költségeket jelent a motorok kopása miatt. A gázolaj szűrőkör biztosítja a víz, üledék és mikroorganizmusok eltávolítását, ami által az üzemanyag optimális minőségű, a motor kopása minimális lesz.

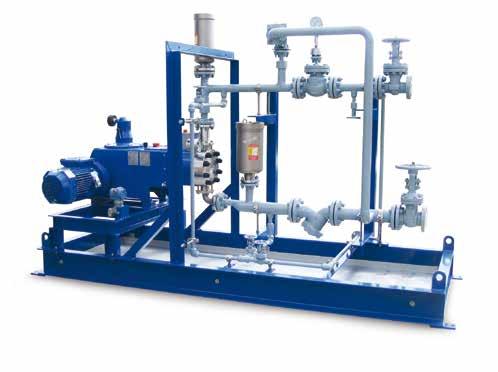

23 Adagolórendszer Lerakódásgátló adagolórendszer Teljes lerakódásgátló rendszer API/ATEX szerint. Festett csővezetékrendszer Pulzáláscsillapító Szelepek Petrokémia Technológiai szivattyú Kis nyomásveszteséget szeretne teljes a csővezeték rendszerében? Festett váz Kármentő

24

25 Megoldások a vegyiparban Vegyipar Műanyag I Festék I Ragasztó I Festékek és pigmentek I Műtrágyák I Mosodai termékek

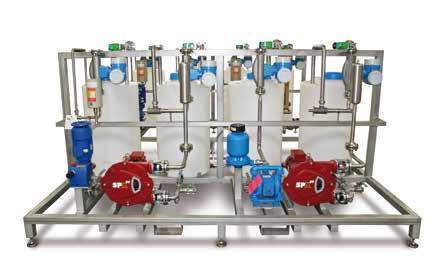

26 Komplex adagolási rendszer Különböző alapanyagok adagolása Vegyipar Összetett adagolási rendszer a különböző nyersanyagok adagolására a ragasztó gyártás során. A rendszer 8 LDPE műanyag 200 literes tankból, szelepekből, különböző adagolószivattyúkból és pulzáció csökkentőkből, valamint áramlásmérőkből áll. Az egész 316- os rozsdamentes acél vázon van összeszerelve. 200 literes műanyag tartály Térfogatárammérő Nyomáslengés csillapító Dugattyús adagolószivattyú 316 rm. acél váz Tömlőszivattyú Állítható lábak Pneumatikus membránszivattyú

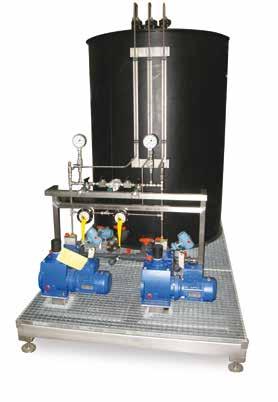

27 Adagolórendszer A víz ph szabályzása NaOH adagoló rendszer HDPE tartállyal és membrános adagolószivattyúval. Csővezeték HDPE tartály Műszerezettség Vegyipar Adagolószivattyú Padlórács Te sem vársz a savas vízre? Kármentő Állítható láb 316 rm. acél váz

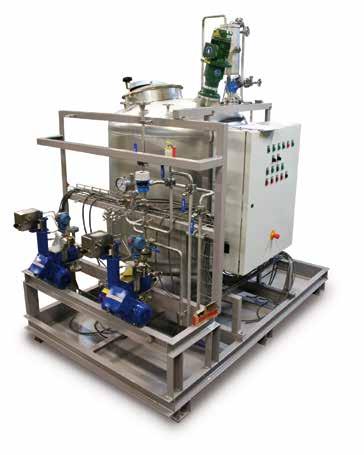

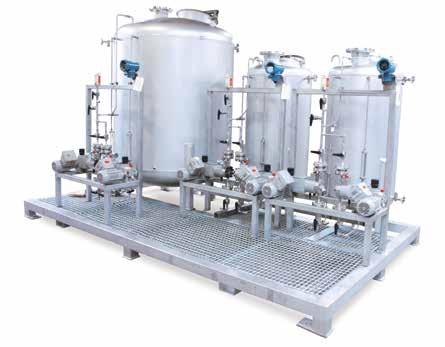

28 Keverő és adagoló rendszer A nátrium-hidroxid hígítása és adagolása Vegyipar Három teljes keverő és adagoló rendszer fűtéssel, szigeteléssel és világítással felszerelt konténerbe telepítve kültéri használathoz. Nátrium-hidroxidot ioncserélt vízzel hígítva. Maximális adagolása 11 l/h 80 bar nyomáson, 100% redundancia mellett. 1 m rm. acél tartály Műszerezettség Felső keverő 5L 316 m. acél tartály Vezérlő szekrény Adagolószivattyú 3 rétegben bevont szénacél keret Csővezeték Rozsdamentes acél tálca

29 Tároló és adagoló rendszer Tároló és adagoló rendszer kazánvíz kezelésre Nátrium - foszfát, hidrazin és morfolin termelés, tárolás és adagolás egy egységben. Teljesen rozsdamentes acélból. Rm. acél csővezeték 316 rm. acél tartály Karima felső keverőhöz Átfolyásmérő Adagolószivattyú Vegyipar Rm. acél váz Kármentő Szelepek «Tesztelés alatt

30

31 Megoldások a gyógyszeriparban Kozmetikumok I Szépségápolási termékek I Gyógyszerek Gyógyszergyártás

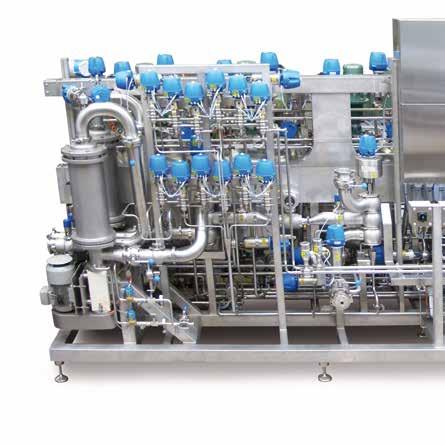

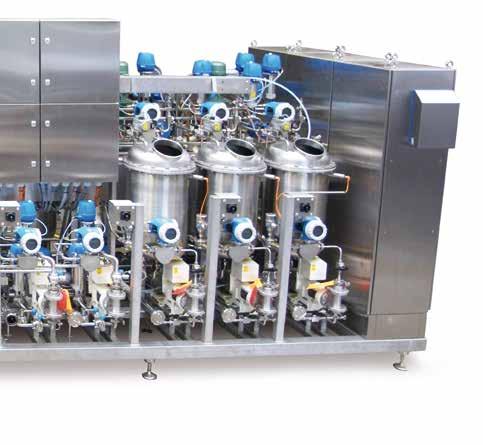

32 Gyógyszergyártás Keverő és adagoló berendezés Szín- és az ízanyagok folyamatos inline keverése és adagolása 316-os rozsdamentes acél berendezés színés ízanyagok keverésére és adagolására a gyógyszeriparban (fogkrémgyártás). Tároló-, keverőtartály, adagolószivattyú, dinamikus keverő, szelepek, műszerek, a teljes csövezés és vezérlés. A berendezés vezérlő szekrénnyel és PLCvel szerelve, ami összeköttetésben van a gyár SCADA rendszerével. Alkatrészek Minden pneumatikus Tehát hibaelhárítót és rendszerintegrátort keresel egyben? Rm. acél váz Állítható láb

33 Rm. acél tartály Keverés Különálló vezérlő és SCADA kommunikációs egység Gyógyszergyártás Szelepek Adagolószivattyú Átfolyásmérő «Teljes mértékben saját tervezés és kivitelezés

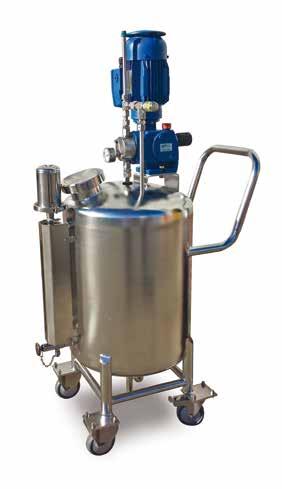

34 Gyógyipari tartályok Mobil tárolási és mérési rendszer Mobil tárolási és mérési rendszer a gyógyszeripar számára 0,5 Ra, elektropolírozott kivitelben. Adagolószivattyú Rozsdamentes acélház Gyógyszergyártás Egészségügyi környezetben dolgozik? Szigorú előírások vannak a higiéniával szemben? Rozsdamentes acél váz 316 rozsdamentes acél tartály 0,5 Ra elektropolírozással Önbeálló kerekek

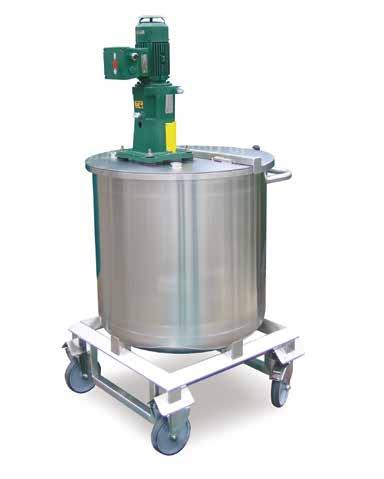

35 Gyógyipari tartályok Mobil tárolási és mérési rendszer Mobil gyártási és adagolási tartályok különböző méretekben, szimplafalú vagy duplafalú kivitelben hűtéssel vagy fűtéssel. Felsőkeverő Rozsdamentes acélkeret Rozsdamentes tartály Gyógyszergyártás «Duplafalú Önbeálló kerekek

36

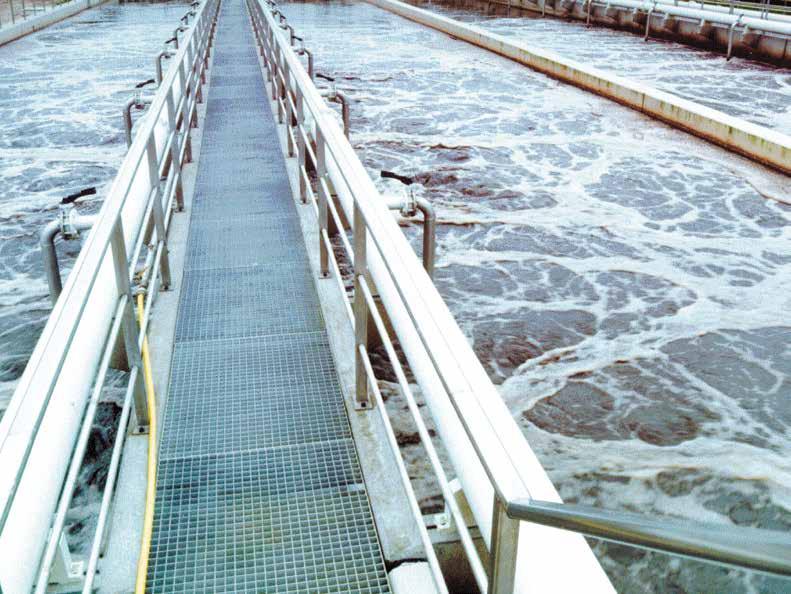

37 Megoldások a (szenny) víz kezelésre Vízkezelés I szennyvízkezelés I Ipari szennyvíz Vízkezelés

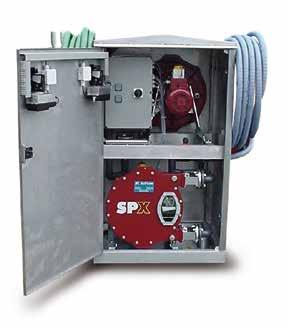

38 Szennyvíz állomás Vízi járművek szennyvize Teljes kikötői egység, a hobbijárművek olajos és háztartási szennyvizének a leszívására. Kapcsolótábla Rugalmas szívótömlő Zárszerekezet Rozsdamentes acélváz Tömlőszivattyú Vízkezelés «Gázolaj hajtású egység is elérhető.

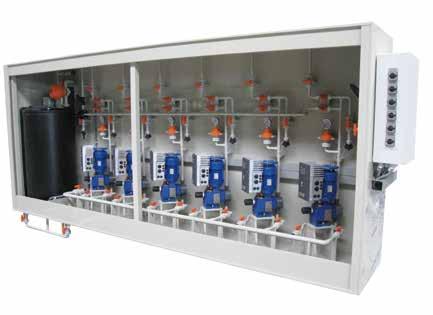

39 Adagoló szekrény Példa: vegyszerek adagolása Adagoló egységek vegyi anyagok adagolására, mint például: vas-klorid, nátrium-hidroxid, salétromsav, nátrium-hipoklorit, stb. Szelepek Kapcsoló tábla Műanyag csövezés Vízkezelés Adagoló szivattyú Műanyag ház

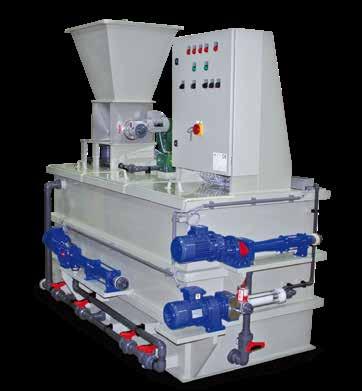

40 PolyTECH-d Polimergyártó egység (porhoz), műanyag felépítéssel A PolyTECH egy teljesen automatizált polimer előkészítő egység. Az összes fő alkatrésze úgymint az adagoló, nedvesítő, termelő, keverő és a vezérlés egy kompakt egységbe kerül összeszerelésre. Szilárd polimerből csigás adagolóval kerül a por/ granulátum a garatba. Itt a lehető legnagyobb a por nedvesítése és így érhető el a legmagasabb hatásfok. Vízkezelés

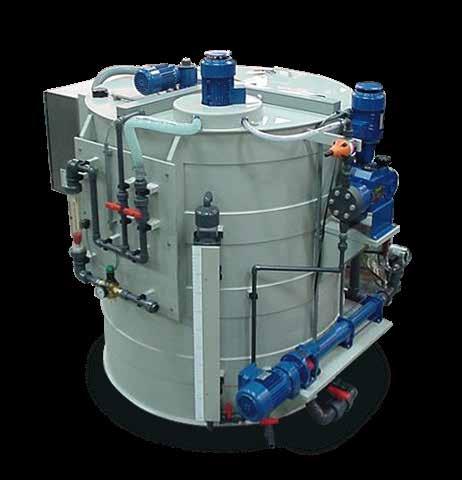

41 PolyTECH-l Polimergyártó egység (folyadék) A folyékony polimernél a hangsúly a koncentrált anyag optimális hígításán van. A polimer egy adagolószivattyúval kerül betöltésre a keverőtartályba, ahol gyorsan forgó keverővel kerül homogenizálásra. Kevés a rendelkezésre álló hely? Vízkezelés

42

43 Rozsdamentes acél szerkezetek és kiegészítők Tartályépítés I Garatok I Keretek I Csővezetékek I Mobil egységek Rm. acél

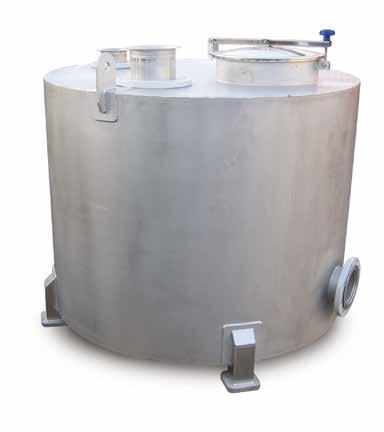

44 Rozsdamentes ipari tartály Tartály Tetszőleges méretű szimpla- és duplafalú ipari tároló tartályok egyedi kialakításnak megfelelően, akár szigeteléssel is. A tartályok keverővel is felszerelhetők. Rm. acél

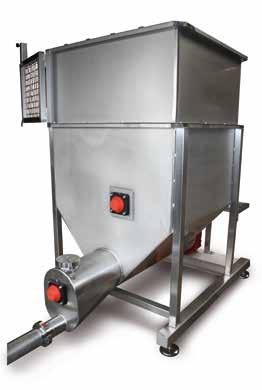

45 Tartály adagolócsigával Spenótgarat Innovatív megoldások a termékek szivattyúzására, mint például a spenót leghatékonyabban szállítása térfogat kiszorításos szivattyúhoz. Kialakítása miatt a termék nem tapad a garat falára, így nem okoz dugulást a berendezésben. Hogy lehet megakadályozni, hogy a garat eltömődjön és a termék ne tapadjon fel? Rm. acél

46 Garat Viszkózus termékek adagolása Az AISI316 rozsdamentes acél garattal felszerelt térfogatkiszorítású szivattyú viszkózus közegekhez, mint pl. tészta vagy húspép. Rozsdamentes burkolat a keverő egységen Rozsdamentes garat Hajtómű Az Ön terméke is sértetlen marad? Térfogat-kiszorításos szivattyú Rm. acél CIP by-pass szelep Rozsdamentes acélkeret

47 Különböző rozsdamentes szerkezetek Szivattyúk, előre gyártott csővezetékek, könyökök összeszerelése» Szivattyú egység Rm. acél

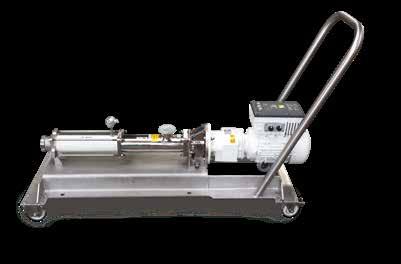

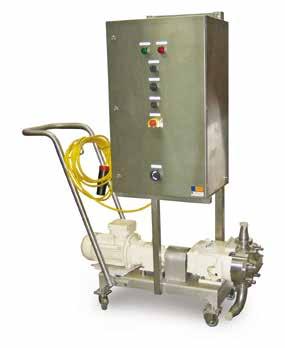

48 Mobil egységek / kocsik Különböző mobil megoldások Szivattyú és hajtás összeszerelve egy mozgatható rozsdamentes keretre. Az alkalmazástól függően tartállyal, csővezetékkel és egyéb kiegészítőkkel. Vezérlőszekrény számos opcióval. Rm. acél

49 Rm. acél

50 Az AxFlow Csoport Az Axel Johnson Csoport részeként az AxFlow Európa egyik legnagyobb centrifugál-, térfogatkiszorítású és adagolószivattyú szállítója. 26 európai országban jelen levő irodáival és szervizpontjaival, közel 500 munkatársával az AxFlow számos, világviszonylatban vezető szivattyúgyártót képvisel. Az AxFlow kidolgozta a fluidity.nonstop koncepciót, amellyel biztosítja mindazon termékeket és szolgáltatásokat, amelyek felölelik a technológiai szivattyúk zavartalan üzemeltetésének minden mozzanatát.

51 Felügyelet Szemmel tartjuk szivattyúit és egyéb forgógépeit, hogy rendben működnek-e. Rendszeres vizsgálatokkal előre jelezhetjük a problémákat és elvégezhetjük a megelőző karbantartást, megelőzve az üzemzavart és a leállásokat. Üzembe helyezés Beépítjük és üzembe helyezzük az Ön szivattyúit, biztosítva, hogy azok megfelelően működjenek az indítástól fogva, és megkeressük a technológiai rendszerben azokat a tényezőket, amik kedvezőtlenül befolyásolhatnák a szivattyúkat. TOOLS Javítás Számos javítást tudunk elvégezni akár a helyszínen, akár szervizközpontunkban. Ez a tevékenység az egyszerű karbantartástól a fődarabok cseréjével járó felújításig terjedhet.

52 AxFlow Kft. H-1239, Budapest, Európa utca 6. Tel: Fax: axflow@axflow.hu - AHQ/S/HU/0637/1217 fluidity.nonstop igyekezetünket és elhatározásunkat fejezi ki, hogy biztosítsuk Önnek termékeink és szolgáltatásaink eddig nem tapasztalt maximális minőségű színvonalát. Európa vezető szivattyú forgalmazójaként kiemelkedő szaktudást nyújtunk a feldolgozó iparágak számára. Ezt pozíciót továbbra is fent kívánjuk tartani, folyamatosan és megszakítás nélkül dolgozva, hogy Önnek a legjobbat nyújtsuk.
