Gyengeáramú kábelek. Távkábelek

Átírás

1 Gyengeáramú kábelek Távkábelek

2 Mitől távkábel? alrendszerek közötti, rendszerint kültéri összeköttetés Jellemzően több 10km HF vagy vivőfrekvenciás elven HF alapja az érnégyes csillagnégyes (CSN) 33pF/km DieselHorst - Martin (DM) 38,5pF/km

3 Helyi távbeszélő kábel Összeköttetés előfizető és központ között réz, átmérő: 0,4-0,6-0,8mm színes papírszigetelés csillagnégyes, négyesenként önálló jelzéssel koszorú vagy pászmás sodrattá egyesítik a négyeseket övszigetelés, acélköpeny, párnázat, PVC zárás

4 Vivőfrekvenciás távbeszélő kábelek jellemzően csillagnégyes réz vagy alu erezet ólom, vagy alu köpenyezéssel a további rétegek a helyi tb. kábelhez hasonlóan koszorú sodratoknál rétegenként külön árnyékolás az áthallás csökkentése érdekében Közös: tekercselt külső szigetelést kültéren nem alkalmazunk!

5 Hírközlő kábelek (szimm.) Szimmetrikus kábelek: - vezető - ér (szigetelt vezető) - sodrási elemek (érnégyesek) - köpeny - védőburkolat(ok)

6 Hírközlő kábelek 2.

7 Vezető (a hírközlő kábelekben) 99,99% réz helyi kábel 0,4-0,6-0,8 mm átm., távkábelek 0,9mm 6-15mm átm => hidegen húzzák az eredménynek folytonosnak, egyenletes felületőnek, kör keresztmetszetűnek és sérülésmentesnek kell lennie lágyítani kell ( C gőz, vagy indukciós hevítés) érszigetelő: papír, PVC, PE

8 Érszigetelés (a hírközlő kábelekben) A papírszigetelés sokáig egyeduralkodó volt. Tulajdonságai: 1, vagy két réteg 0,05 mm papírszalag átfedı tekercselés, ellentétes irányban a rétegek távkábel: papír-légtér szigetelés. (papírkordel és erre papírszigetelés) Száraz állapotban jó csak a szigetelés, ilyenkor 2,1 2,3 a permittivitás. Nedvesség hatására ez romlik => műanyag szigetelés

9 Érszigetelés 2. PVC: kell hozzá lágyító és színezőanyag granulátum 180C-on csigapréssel viszik fel a vezetıre épületen belülre (fali és switchkábelek) PE: jobb, mint a PVC föld alatti és önhordó légkábelekhez is régen tömör, ma habosított kivitelben eredő permittivitás 1,4 1,7

10 Érszigetelés 3. Ha vazelint is használnak, az együttes permittivitás nagyobb lenne (2 felett), nőne a kapacitás, vagy azonos kapacitás mellett nagyobb lenne a kábel (nem kívánatos) A habosítás mértékével csökkenthető a permittivitás (több levegő, vagy spec. gáz) Tovább fejlesztett változat a bőrös érszigetelés. A habosítást egy második tömör réteggel zárják le. Jobb villamos más mechnikai paraméterek.

11 Sodratelemek Az elemeket összesodorják: pársodrás, csillagnégyes, vagy DM érnégyes Pársodrás már nem divat, külföldön előfordul. Dieselhorst-Martin (DM): egy-egy érpár egymástól eltérő sodratmagassággal megsodorva egy harmadik sodrásmagassággal a kettő érpár is az érpárokat egyenként és az egyesített sodratot is lekötik színes fonallal (azonosítás miatt) Csillagnégyes (CSN): négy szigetelt ér, egy elméleti négyzet csúcsain egy fonallal van lekötve az egyesített négyes, kivéve, ha habosított az érszigetelés ilyenkor az ereket színezik

12 Sodratelemek 2.

13 Érnégyesek színjelölése Habosított érszigetelés esetén:

14 Kábelszerkezetek A kábelsodrat a sodratelemekből felépülő magasabb szintű struktúra. A kábelsodratot övszigetelés fogja körül, ez így együtt = kábellélek A kábellélek két féle lehet: 1. koszorús (koszorúsodrat) 2. pászmás szerkezetű 3. a kettő kombinációja

15 Koszorús vs pászmás

16 Tip. koszorúsodrat 37x4/0,9 DM Az egymás fölötti koszorú elemeket ellentétes irányban megsodorják. - áthallás csökkentése - hajlíthatóság javítása

17 Övszigetelés A külső koszorúsodrat után viszik fel. Anyaga többrétegű papírszalag. Átütési szilárdság biztosítása a köpeny és a kábellélek között Hőpajzs funkció a köpenyezés előtt Az övszigetelés sodrási iránya ellentétes az utolsó réteg koszorúsodratéval, színes fonállal jelzik a gyártási évet és a gyártót.

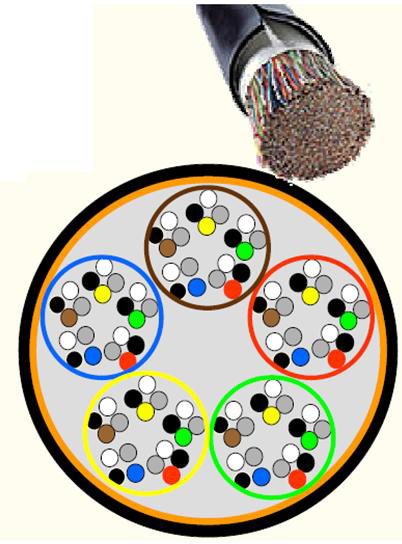

18 Vazelintöltésű Qv kábel kiindulás nem DM, hanem csillagnégyes (csn) 5x4 alappászma sodrása (nem koszorús, pászmás!) ezekből sodorják tovább a nagyobb egységeket

19 Pászmák színjelzései Az azonosításhoz szükséges az egyes pászmák színezése is. kezdőpászma: piros irányjelző pászma: zöld további páratlan pászmák: sárga további páros pászmák: kék

20 Főpászma A pászmák a sodrástól deformálódnak, de végül kör alakú lesz a kábel a köpeny kényszerítő hatása miatt.

21 Vazelin A pászmákból készített kábellélek üres részeit vazelinnel töltik fel. Jellemzők: hossz és keresztirányban víz- és légzárás εr 2,3 Cseppenéspont: 55C vezetékről letörölhető emberre és a kábelre nem lehet káros hatású

22 (Laminated Aluminum Poliethylene) 1. kábellélek => zárt csőrendszer 2. cseppenéspont feletti vazelint néhány bar nyomással bepréselik 3. a töltőrendszer kimenetén felviszik az övszigetelést (hosszanti irányban, min. 4mm túlfedéssel) /papír vagy műanyag/ 4. 0,2mm két oldalán PE bevonatos Alufólia (sodrat átmérőtől függően 4-18mm átlapolással) 5. PE köpeny felvitele (összeheged az Alufólia PE bevonatával)

23 LAP Az alufólia elektrosztatikus védelmet és vízgőzzárást biztosít. A fenti lépéssorozat egy gépen integráltan megy végbe!

24 LAP módszerrel készülő kábelek: Qv : hab-bőr PE szigetelésű vazelintöltésű helyi távbesz. kábel TQv: körzetkábel Qf: falikábel QL: légkábel Qvr: jó védőtényezős Qv kábel

25 Qv és TQv Qv és TQv. Kültéri felhasználásra, ezért a PE köpeny 2% kormot tartalmaz UV ellen. Felirat (szignátor): - kábeltípus - gyártási év - gyártómű - méterenként hosszjelzés

26 Qvr Erősáramú veszélyeztetett környezetben jó védőtényezős kábel kell (Qvr). A védelem a Qv kábelre kerül, Al huzalkoszorú, és/vagy kettős acélszalag páncélozás.

27 QL - önhordó légkábelek - alapvetően Qv kábel vazelin nélkül - 0,6 & 0,8mm réz - 1x4 vagy 50x4 + a köpenyen kívül 7x acélsodrat, 14kN szakítószilárdság

28 Falikábelek Qf - beltéri! Alapvetően Qv vazelin nélkül, csak 0,4mm réz 5x4 től 100x4 szerkezetekkel kábelköpeny koromtartalmú PVC szignátoron: kábeltípus, kábelmű, gyártási év

29 Switchkábel 1. A helyi kábelek istolyban végződnek,itt van az átmeneti kötés innen switchkábelek mennek tovább a kábelrendezőig

30 Istoly Távbeszélő központok vagy erősítőállomások alagsorában levő helység, amelyen áthaladva jutnak ki a kábelek a kábelrendezőből az alépítmény hálózatba. (földkábel!) Itt szokás elhelyezni: átmeneti kötések (kábelkötés) gáznyomásos kábelvédelem berendezései

31 Switchkábel 2. Qv kábelek bekötéséhez a switchkábel átmérője tipikusan 0,6mm PVC érszigeteléssel szürke PVC köpennyel övszigetelése 0,05mm műanyag fólia tekercselve utána 0,05mm Alufólia árnyékolás + 0,3mm ónozott rézhuzal folytonossághoz
