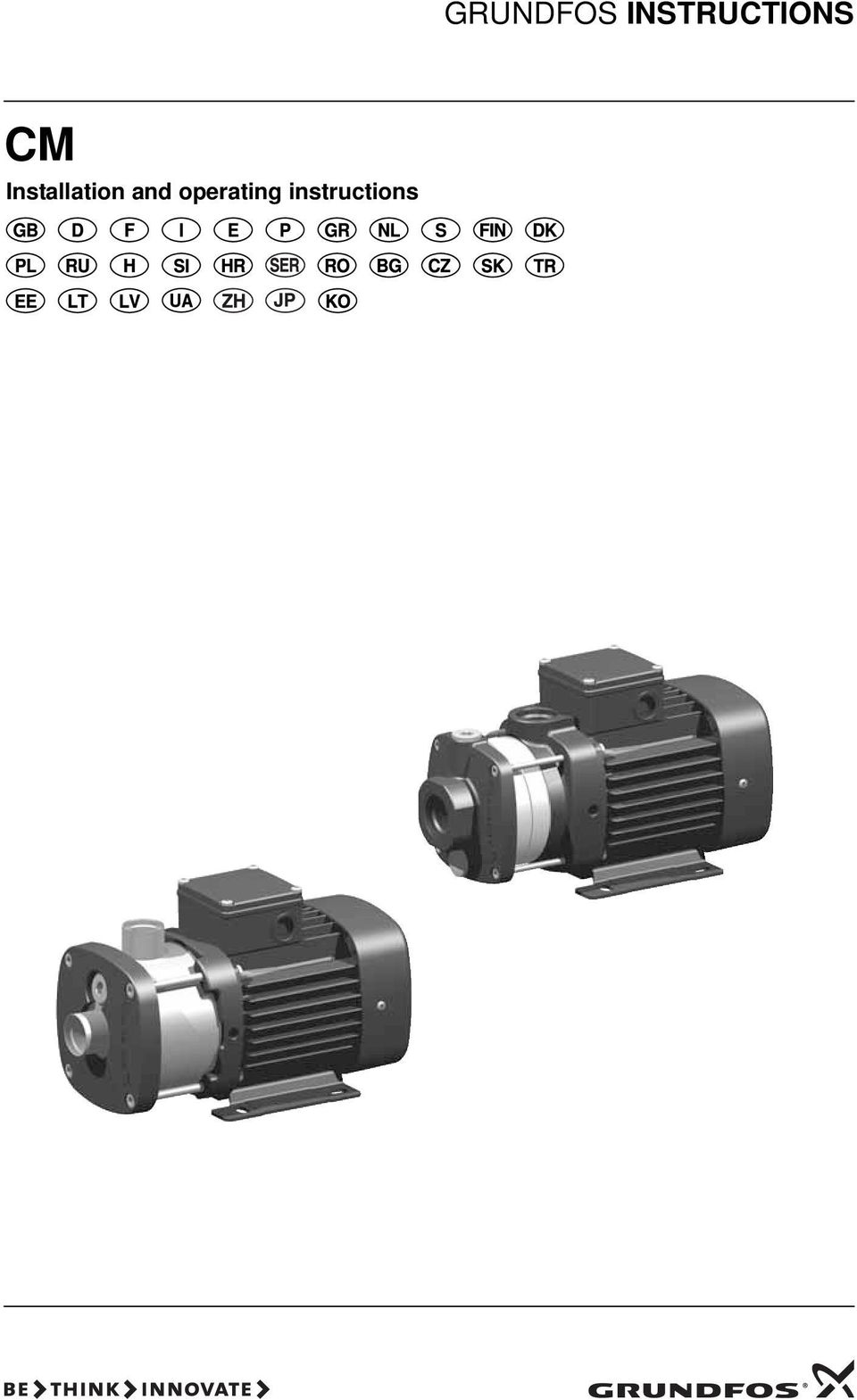

1 GRUNDFOS INSTRUCTIONS CM Installation and operating instructions

2 Declaration of Conformity We Grundfos declare under our sole responsibility that the products CM, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809: 2008 and EN : Low Voltage Directive (2006/95/EC). Applicable when the rated power is lower than 2.2 kw. Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits CM, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utlisées : EN 809 : 2008 et EN : Directive Basse Tension (2006/95/CE). Applicable lorsque la puissance nominale est inférieure à 2,2 kw. Normes utlisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Declaración de Conformidad Nosotros Grundfos declaramos bajo nuestra entera responsabilidad que los productos CM, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 2008 y EN : Directiva de Baja Tensión (2006/95/CE). Aplicable cuando la potencia nominal es inferior a 2,2 kw. Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα CM στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809: 2008 και EN : Οδηγία χαμηλής τάσης (2006/95/EC). Ισχύει όταν η ονομαστική ισχύς είναι κάτω από 2,2 kw. Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna CM, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809: 2008 och EN : Lågspänningsdirektivet (2006/95/EG). Gäller för nominell effekt under 2,2 kw. Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Overensstemmelseserklæring Vi Grundfos erklærer under ansvar at produkterne CM, som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF medlemsstaternes lovgivning om Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 2008 og EN : Lavspændingsdirektivet (2006/95/EF). Gældende for nominelle effekter under 2,2 kw. Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte CM, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU- Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 2008 und EN : Niederspannungsrichtlinie (2006/95/EG). Zutreffend für Nennleistungen kleiner 2,2 kw. Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti CM, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 2008 e EN : Direttiva Bassa Tensione (2006/95/CE). E' applicabile quando la potenza nominale è inferiore a 2,2 kw. Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos CM, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 2008 e EN : Directiva de baixa tensão (2006/95/CE). Aplicável quando a gama de potência for inferior a 2,2 kw. Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Overeenkomstigheidsverklaring Wij Grundfos verklaren geheel onder eigen verantwoordelijkheid dat de producten CM waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 2008 en EN : Laagspannings Richtlijn (2006/95/EC). Van toepassing bij nominaal vermogen lager dan 2,2 kw. Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Vaatimustenmukaisuusvakuutus Me Grundfos vakuutamme omalla vastuullamme, että tuotteet CM, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809: 2008 ja EN : Pienjännitedirektiivi (2006/95/EY). Voimassa vain alle 2,2 kw nimellistehoille. Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby CM, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809: 2008 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Ma zastosowanie tylko dla mocy silnika mniejszej od 2,2 kw. Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). 2

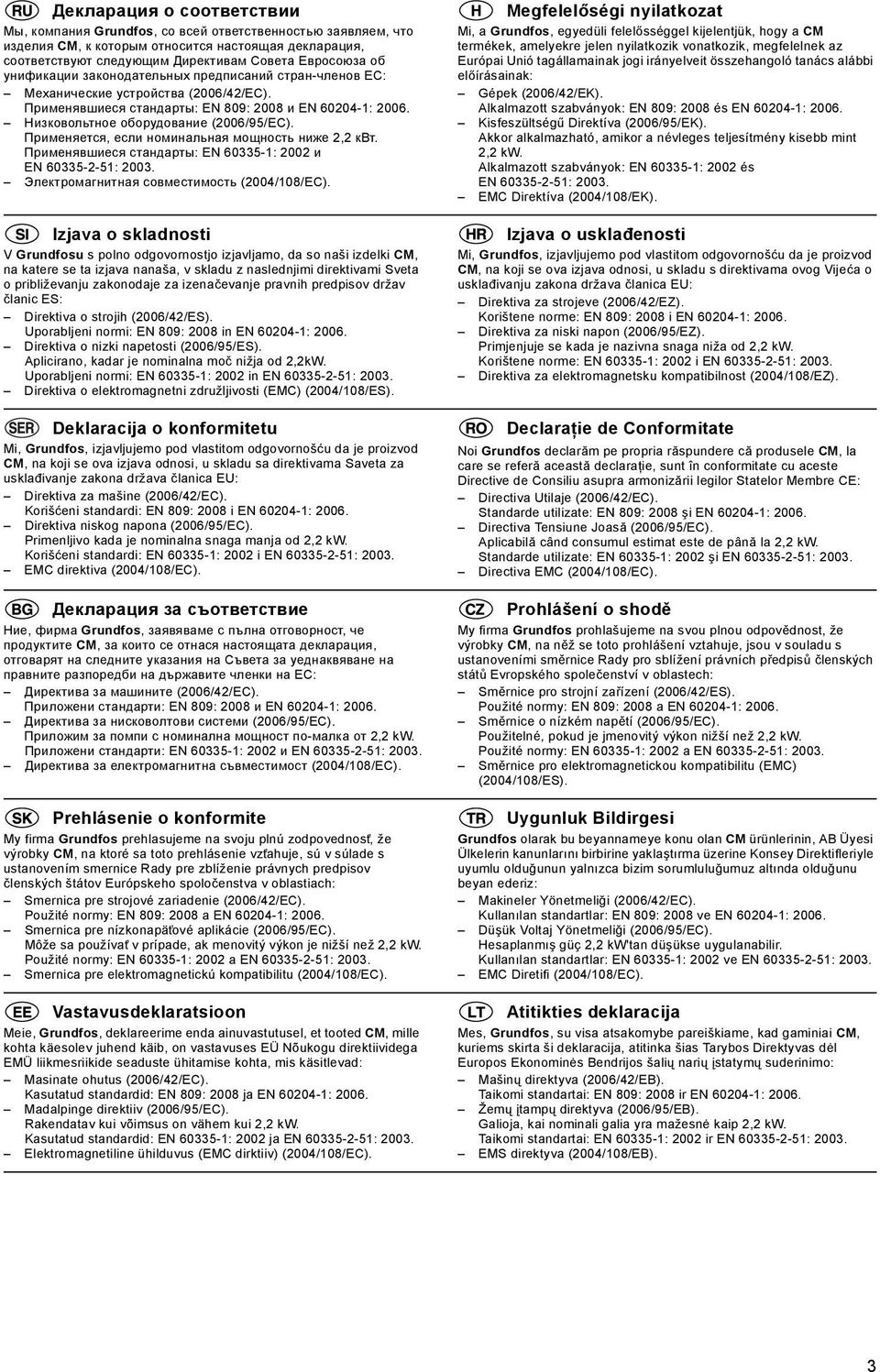

3 Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия CM, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809: 2008 и EN : Низковольтное оборудование (2006/95/EC). Применяется, если номинальная мощность ниже 2,2 квт. Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki CM, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809: 2008 in EN : Direktiva o nizki napetosti (2006/95/ES). Aplicirano, kadar je nominalna moč nižja od 2,2kW. Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod CM, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809: 2008 i EN : Direktiva niskog napona (2006/95/EC). Primenljivo kada je nominalna snaga manja od 2,2 kw. Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите CM, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809: 2008 и EN : Директива за нисковолтови системи (2006/95/EC). Приложим за помпи с номинална мощност по-малка от 2,2 kw. Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky CM, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: EN 809: 2008 a EN : Smernica pre nízkonapät ové aplikácie (2006/95/EC). Môže sa používat v prípade, ak menovitý výkon je nižší než 2,2 kw. Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted CM, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809: 2008 ja EN : Madalpinge direktiiv (2006/95/EC). Rakendatav kui võimsus on vähem kui 2,2 kw. Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC dirktiiv) (2004/108/EC). Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a CM termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 2008 és EN : Kisfeszültségű Direktíva (2006/95/EK). Akkor alkalmazható, amikor a névleges teljesítmény kisebb mint 2,2 kw. Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod CM, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809: 2008 i EN : Direktiva za niski napon (2006/95/EZ). Primjenjuje se kada je nazivna snaga niža od 2,2 kw. Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Declaraţie de Conformitate Noi Grundfos declarăm pe propria răspundere că produsele CM, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/EC). Standarde utilizate: EN 809: 2008 şi EN : Directiva Tensiune Joasă (2006/95/EC). Aplicabilă când consumul estimat este de până la 2,2 kw. Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/EC). Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky CM, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809: 2008 a EN : Směrnice o nízkém napětí (2006/95/EC). Použitelné, pokud je jmenovitý výkon nižší než 2,2 kw. Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan CM ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809: 2008 ve EN : Düşük Voltaj Yönetmeliği (2006/95/EC). Hesaplanmış güç 2,2 kw'tan düşükse uygulanabilir. Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai CM, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809: 2008 ir EN : Žemų įtampų direktyva (2006/95/EB). Galioja, kai nominali galia yra mažesnė kaip 2,2 kw. Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). 3

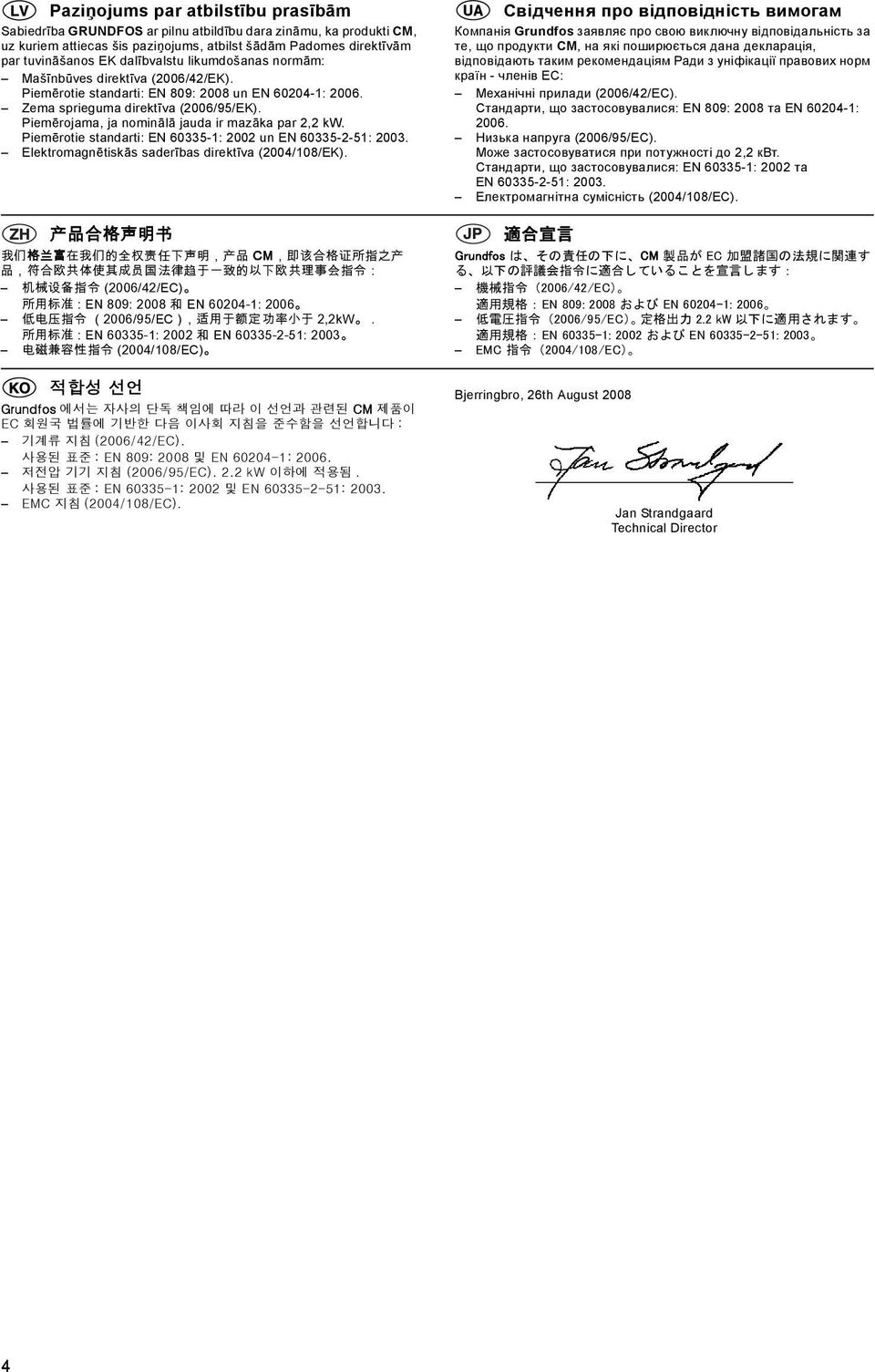

4 Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti CM, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809: 2008 un EN : Zema sprieguma direktīva (2006/95/EK). Piemērojama, ja nominālā jauda ir mazāka par 2,2 kw. Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). 产 品 合 格 声 明 书 我 们 格 兰 富 在 我 们 的 全 权 责 任 下 声 明, 产 品 CM, 即 该 合 格 证 所 指 之 产 品, 符 合 欧 共 体 使 其 成 员 国 法 律 趋 于 一 致 的 以 下 欧 共 理 事 会 指 令 : 机 械 设 备 指 令 (2006/42/EC) 所 用 标 准 : EN 809: 2008 和 EN : 2006 低 电 压 指 令 (2006/95/EC), 适 用 于 额 定 功 率 小 于 2,2kW. 所 用 标 准 : EN : 2002 和 EN : 2003 电 磁 兼 容 性 指 令 (2004/108/EC) 적합성 선언 Grundfos 에서는 자사의 단독 책임에 따라 이 선언과 관련된 CM 제품이 EC 회원국 법률에 기반한 다음 이사회 지침을 준수함을 선언합니다 : 기계류 지침 (2006/42/EC). 사용된 표준 : EN 809: 2008 및 EN : 저전압 기기 지침 (2006/95/EC). 2.2 kw 이하에 적용됨. 사용된 표준 : EN : 2002 및 EN : EMC 지침 (2004/108/EC). Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти CM, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЕС). Стандарти, що застосовувалися: EN 809: 2008 та EN : Низька напруга (2006/95/EC). Може застосовуватися при потужності до 2,2 квт. Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/EC). 適 合 宣 言 Grundfos は その 責 任 の 下 に CM 製 品 が EC 加 盟 諸 国 の 法 規 に 関 連 す る 以 下 の 評 議 会 指 令 に 適 合 し ている こ と を 宣 言 し ます : 機 械 指 令 (2006/42/EC) 適 用 規 格 : EN 809: 2008 および EN : 2006 低 電 圧 指 令 (2006/95/EC) 定 格 出 力 2.2 kw 以 下 に 適 用 さ れます 適 用 規 格 : EN : 2002 および EN : 2003 EMC 指 令 (2004/108/EC) Bjerringbro, 26th August 2008 Jan Strandgaard Technical Director 4

5 CM Installation and operating instructions 6 Montage- und Betriebsanleitung 14 Notice d'installation et d'entretien 24 Istruzioni di installazione e funzionamento 32 Instrucciones de instalación y funcionamiento 41 Instruções de instalação e funcionamento 50 Οδηγίες εγκατάστασης και λειτουργίας 58 Installatie- en bedieningsinstructies 67 Monterings- och driftsinstruktion 76 Asennus- ja käyttöohjeet 84 Monterings- og driftsinstruktion 93 Instrukcja montażu i eksploatacji 101 Руководство по монтажу и эксплуатации 110 Szerelési és üzemeltetési utasítás 122 Navodila za montažo in obratovanje 131 Montažne i pogonske upute 141 Uputstvo za instalaciju i rad 151 Instrucţiuni de instalare şi utilizare 161 Упътване за монтаж и експлоатация 170 Montážní a provozní návod 180 Návod na montáž a prevádzku 190 Montaj ve kullanım kılavuzu 199 Paigaldus- ja kasutusjuhend 210 Įrengimo ir naudojimo instrukcija 218 Uzstādīšanas un ekspluatācijas instrukcija 227 Інструкції з монтажу та експлуатації 236 安 装 和 使 用 说 明 书 246 据 付 運 転 保 守 に 関 する 取 扱 説 明 書 254 설치 및 작동 지침 262 5

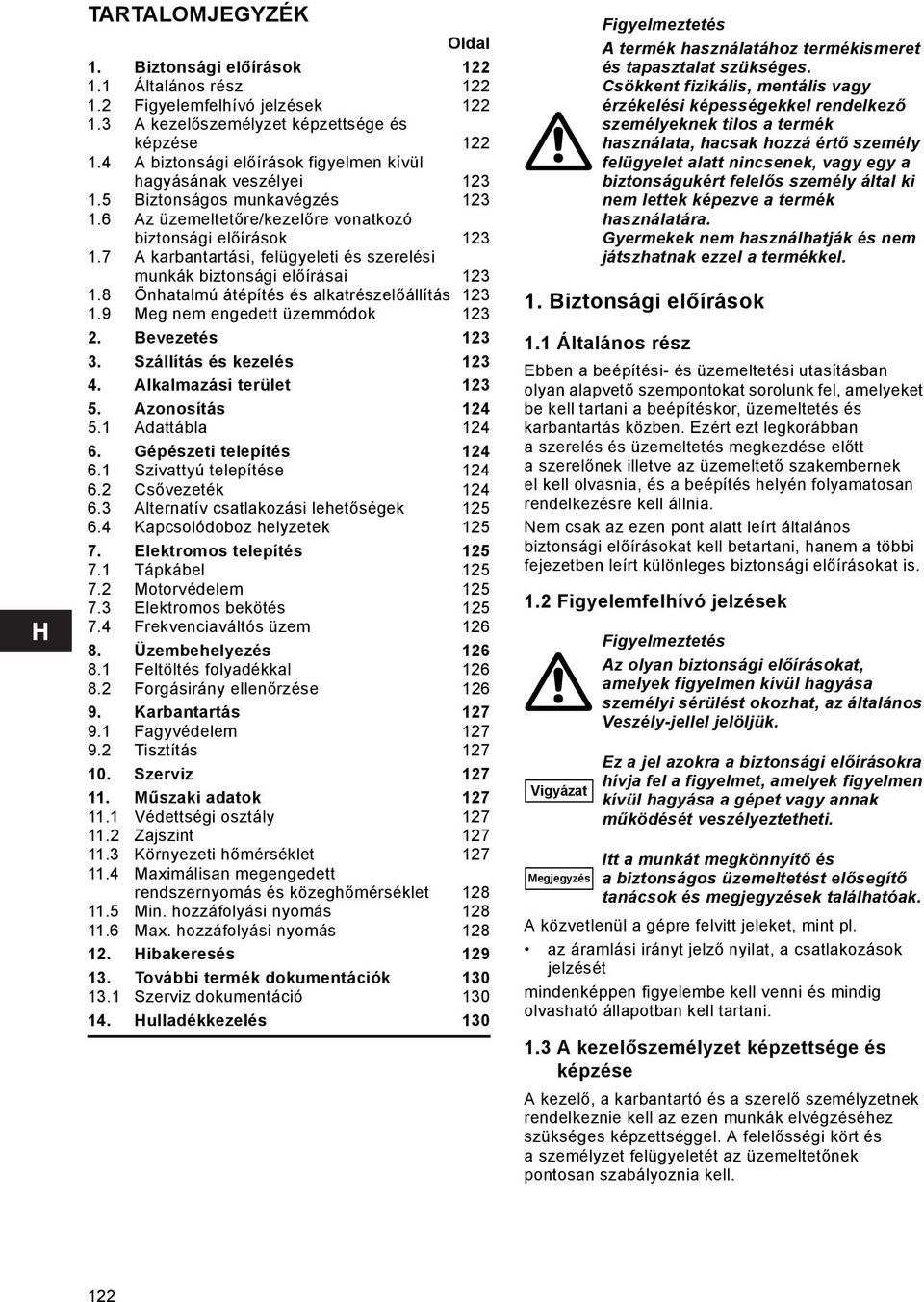

6 TARTALOMJEGYZÉK Oldal 1. Biztonsági előírások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok Bevezetés Szállítás és kezelés Alkalmazási terület Azonosítás Adattábla Gépészeti telepítés Szivattyú telepítése Csővezeték Alternatív csatlakozási lehetőségek Kapcsolódoboz helyzetek Elektromos telepítés Tápkábel Motorvédelem Elektromos bekötés Frekvenciaváltós üzem Üzembehelyezés Feltöltés folyadékkal Forgásirány ellenőrzése Karbantartás Fagyvédelem Tisztítás Szerviz Műszaki adatok Védettségi osztály Zajszint Környezeti hőmérséklet Maximálisan megengedett rendszernyomás és közeghőmérséklet Min. hozzáfolyási nyomás Max. hozzáfolyási nyomás Hibakeresés További termék dokumentációk Szerviz dokumentáció Hulladékkezelés Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt aszerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Vigyázat Megjegyzés Figyelmeztetés A termék használatához termékismeret és tapasztalat szükséges. Csökkent fizikális, mentális vagy érzékelési képességekkel rendelkező személyeknek tilos a termék használata, hacsak hozzá értő személy felügyelet alatt nincsenek, vagy egy a biztonságukért felelős személy által ki nem lettek képezve a termék használatára. Gyermekek nem használhatják és nem játszhatnak ezzel a termékkel. Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 122

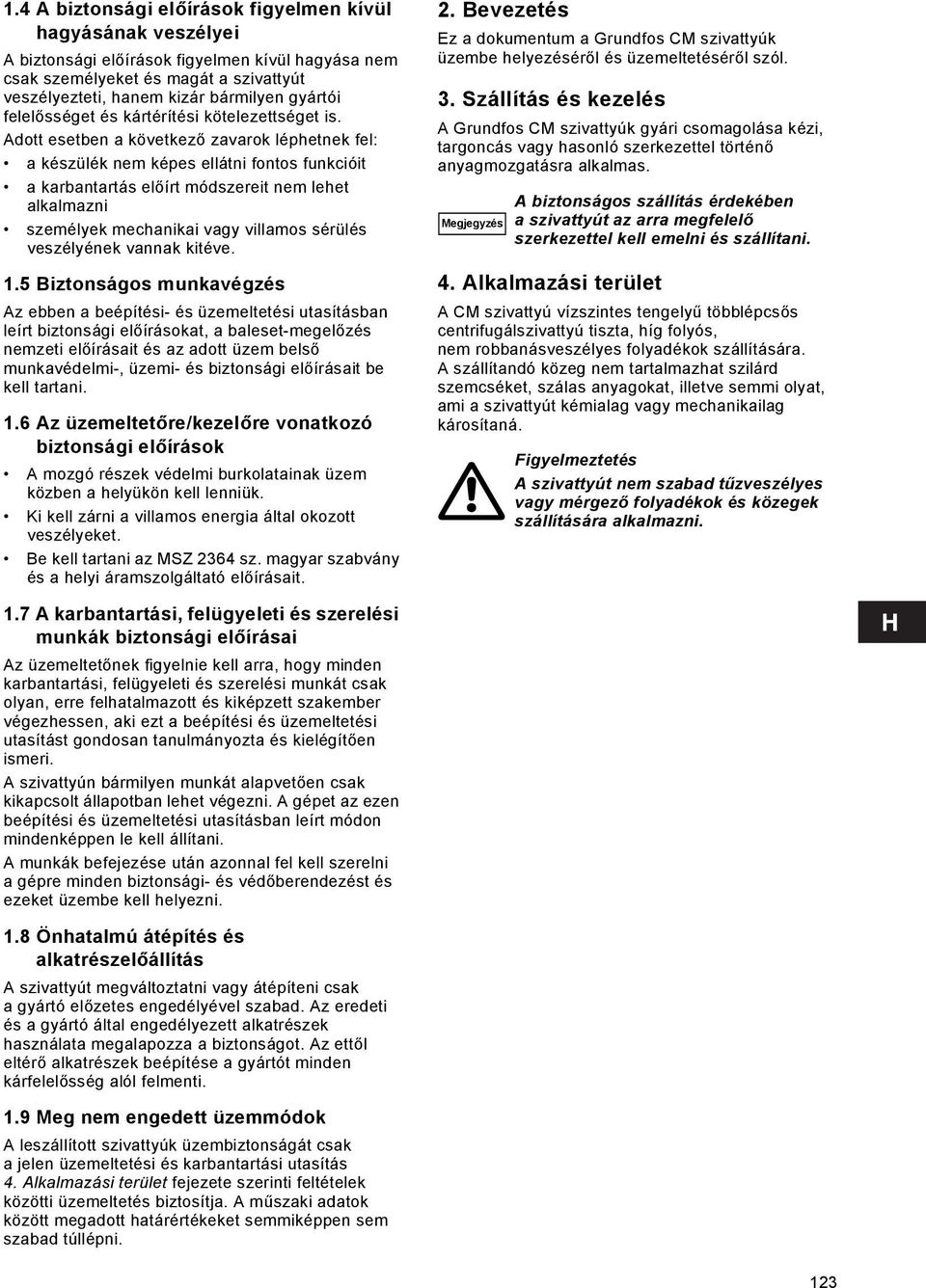

7 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 2. Bevezetés Ez a dokumentum a Grundfos CM szivattyúk üzembe helyezéséről és üzemeltetéséről szól. 3. Szállítás és kezelés A Grundfos CM szivattyúk gyári csomagolása kézi, targoncás vagy hasonló szerkezettel történő anyagmozgatásra alkalmas. Megjegyzés A biztonságos szállítás érdekében a szivattyút az arra megfelelő szerkezettel kell emelni és szállítani. 4. Alkalmazási terület A CM szivattyú vízszintes tengelyű többlépcsős centrifugálszivattyú tiszta, híg folyós, nem robbanásveszélyes folyadékok szállítására. A szállítandó közeg nem tartalmazhat szilárd szemcséket, szálas anyagokat, illetve semmi olyat, ami a szivattyút kémialag vagy mechanikailag károsítaná. Figyelmeztetés A szivattyút nem szabad tűzveszélyes vagy mérgező folyadékok és közegek szállítására alkalmazni. 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás A szivattyút megváltoztatni vagy átépíteni csak agyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 4. Alkalmazási terület fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 123

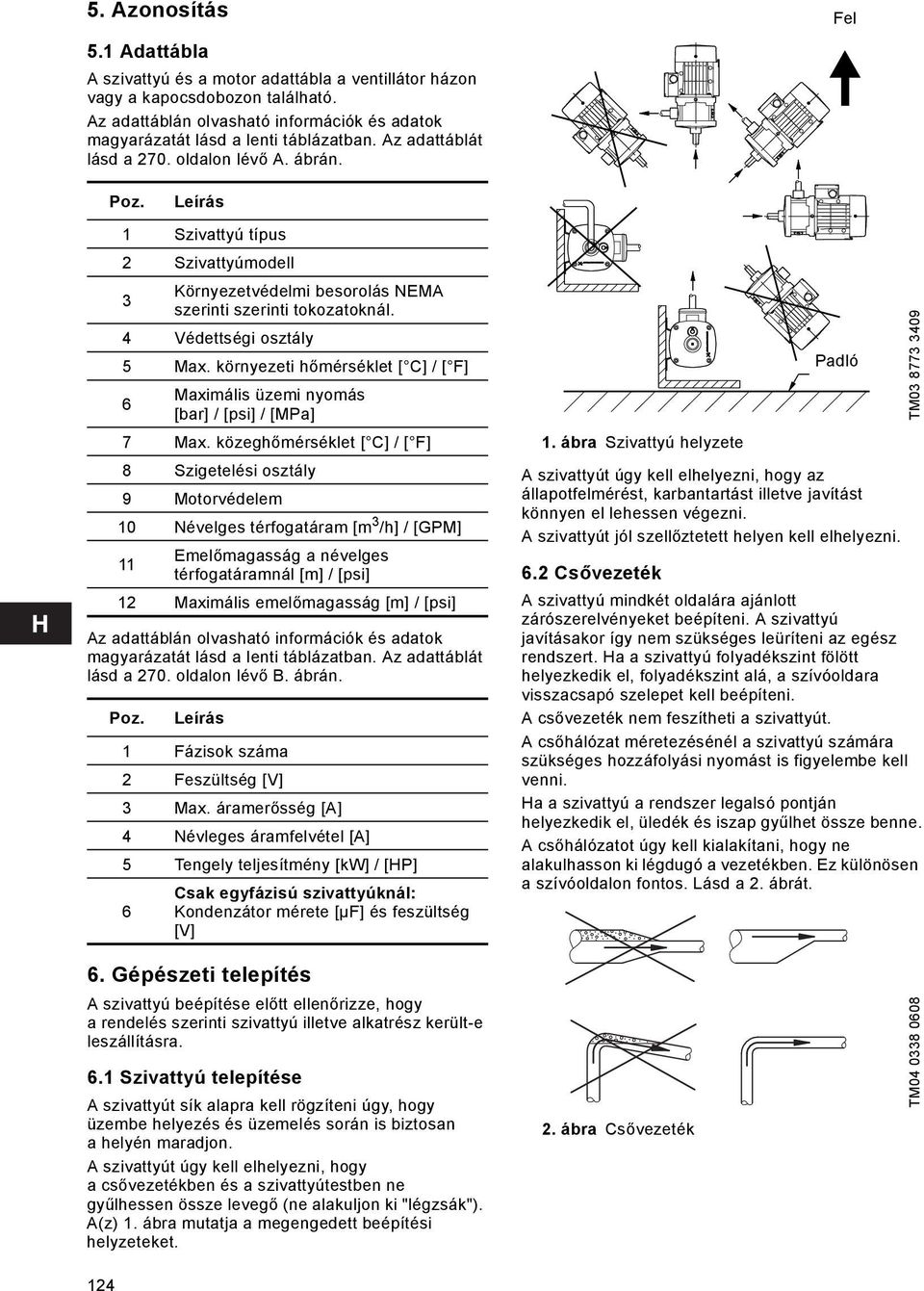

8 5. Azonosítás 5.1 Adattábla A szivattyú és a motor adattábla a ventillátor házon vagy a kapocsdobozon található. Az adattáblán olvasható információk és adatok magyarázatát lásd a lenti táblázatban. Az adattáblát lásd a 270. oldalon lévő A. ábrán. Poz. Leírás 1 Szivattyú típus 2 Szivattyúmodell Környezetvédelmi besorolás NEMA 3 szerinti szerinti tokozatoknál. 4 Védettségi osztály 5 Max. környezeti hőmérséklet [ C] / [ F] Maximális üzemi nyomás 6 [bar] / [psi] / [MPa] 7 Max. közeghőmérséklet [ C] / [ F] 8 Szigetelési osztály 9 Motorvédelem 10 Névelges térfogatáram [m 3 /h] / [GPM] 11 Emelőmagasság a névelges térfogatáramnál [m] / [psi] 12 Maximális emelőmagasság [m] / [psi] Az adattáblán olvasható információk és adatok magyarázatát lásd a lenti táblázatban. Az adattáblát lásd a 270. oldalon lévő B. ábrán. Poz. Leírás 1 Fázisok száma 2 Feszültség [V] 3 Max. áramerősség [A] 4 Névleges áramfelvétel [A] 5 Tengely teljesítmény [kw] / [HP] 6 Csak egyfázisú szivattyúknál: Kondenzátor mérete [µf] és feszültség [V] 1. ábra Szivattyú helyzete A szivattyút úgy kell elhelyezni, hogy az állapotfelmérést, karbantartást illetve javítást könnyen el lehessen végezni. A szivattyút jól szellőztetett helyen kell elhelyezni. 6.2 Csővezeték Fel Padló A szivattyú mindkét oldalára ajánlott zárószerelvényeket beépíteni. A szivattyú javításakor így nem szükséges leüríteni az egész rendszert. Ha a szivattyú folyadékszint fölött helyezkedik el, folyadékszint alá, a szívóoldara visszacsapó szelepet kell beépíteni. A csővezeték nem feszítheti a szivattyút. A csőhálózat méretezésénél a szivattyú számára szükséges hozzáfolyási nyomást is figyelembe kell venni. Ha a szivattyú a rendszer legalsó pontján helyezkedik el, üledék és iszap gyűlhet össze benne. A csőhálózatot úgy kell kialakítani, hogy ne alakulhasson ki légdugó a vezetékben. Ez különösen a szívóoldalon fontos. Lásd a 2. ábrát. TM Gépészeti telepítés A szivattyú beépítése előtt ellenőrizze, hogy a rendelés szerinti szivattyú illetve alkatrész került-e leszállításra. 6.1 Szivattyú telepítése A szivattyút sík alapra kell rögzíteni úgy, hogy üzembe helyezés és üzemelés során is biztosan a helyén maradjon. A szivattyút úgy kell elhelyezni, hogy acsővezetékben és a szivattyútestben ne gyűlhessen össze levegő (ne alakuljon ki "légzsák"). A(z) 1. ábra mutatja a megengedett beépítési helyzeteket ábra Csővezeték TM

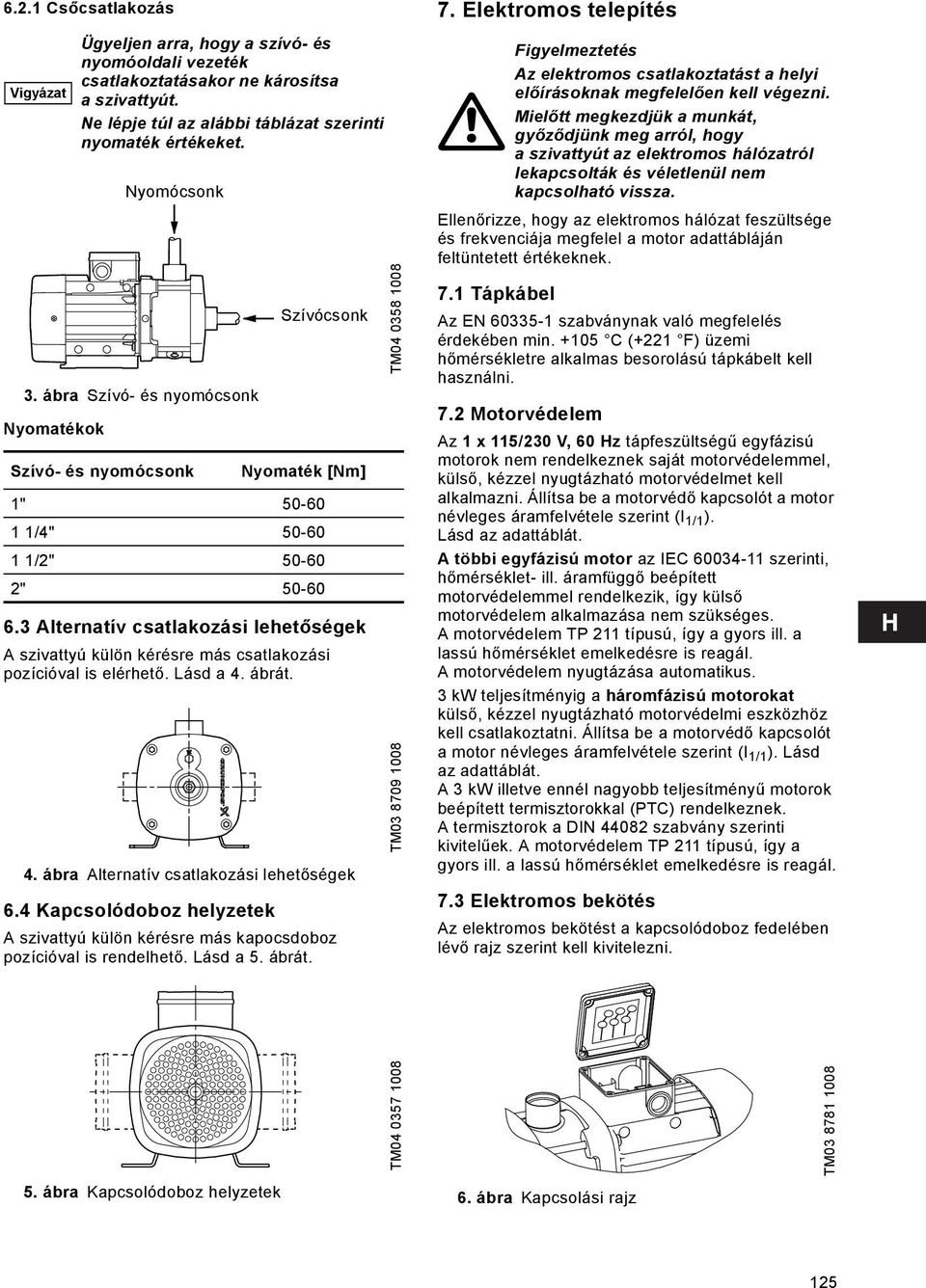

9 6.2.1 Csőcsatlakozás Vigyázat Ügyeljen arra, hogy a szívó- és nyomóoldali vezeték csatlakoztatásakor ne károsítsa a szivattyút. Ne lépje túl az alábbi táblázat szerinti nyomaték értékeket. Nyomócsonk 3. ábra Szívó- és nyomócsonk Nyomatékok 6.3 Alternatív csatlakozási lehetőségek A szivattyú külön kérésre más csatlakozási pozícióval is elérhető. Lásd a 4. ábrát. 4. ábra Alternatív csatlakozási lehetőségek 6.4 Kapcsolódoboz helyzetek Szívócsonk Szívó- és nyomócsonk Nyomaték [Nm] 1" /4" /2" " A szivattyú külön kérésre más kapocsdoboz pozícióval is rendelhető. Lásd a 5. ábrát. TM TM Elektromos telepítés Figyelmeztetés Az elektromos csatlakoztatást a helyi előírásoknak megfelelően kell végezni. Mielőtt megkezdjük a munkát, győződjünk meg arról, hogy a szivattyút az elektromos hálózatról lekapcsolták és véletlenül nem kapcsolható vissza. Ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megfelel a motor adattábláján feltüntetett értékeknek. 7.1 Tápkábel Az EN szabványnak való megfelelés érdekében min C (+221 F) üzemi hőmérsékletre alkalmas besorolású tápkábelt kell használni. 7.2 Motorvédelem Az 1 x 115/230 V, 60 Hz tápfeszültségű egyfázisú motorok nem rendelkeznek saját motorvédelemmel, külső, kézzel nyugtázható motorvédelmet kell alkalmazni. Állítsa be a motorvédő kapcsolót a motor névleges áramfelvétele szerint (I 1/1 ). Lásd az adattáblát. A többi egyfázisú motor az IEC szerinti, hőmérséklet- ill. áramfüggő beépített motorvédelemmel rendelkezik, így külső motorvédelem alkalmazása nem szükséges. A motorvédelem TP 211 típusú, így a gyors ill. a lassú hőmérséklet emelkedésre is reagál. A motorvédelem nyugtázása automatikus. 3 kw teljesítményig a háromfázisú motorokat külső, kézzel nyugtázható motorvédelmi eszközhöz kell csatlakoztatni. Állítsa be a motorvédő kapcsolót a motor névleges áramfelvétele szerint (I 1/1 ). Lásd az adattáblát. A 3 kw illetve ennél nagyobb teljesítményű motorok beépített termisztorokkal (PTC) rendelkeznek. A termisztorok a DIN szabvány szerinti kivitelűek. A motorvédelem TP 211 típusú, így a gyors ill. a lassú hőmérséklet emelkedésre is reagál. 7.3 Elektromos bekötés Az elektromos bekötést a kapcsolódoboz fedelében lévő rajz szerint kell kivitelezni. 5. ábra Kapcsolódoboz helyzetek TM ábra Kapcsolási rajz TM

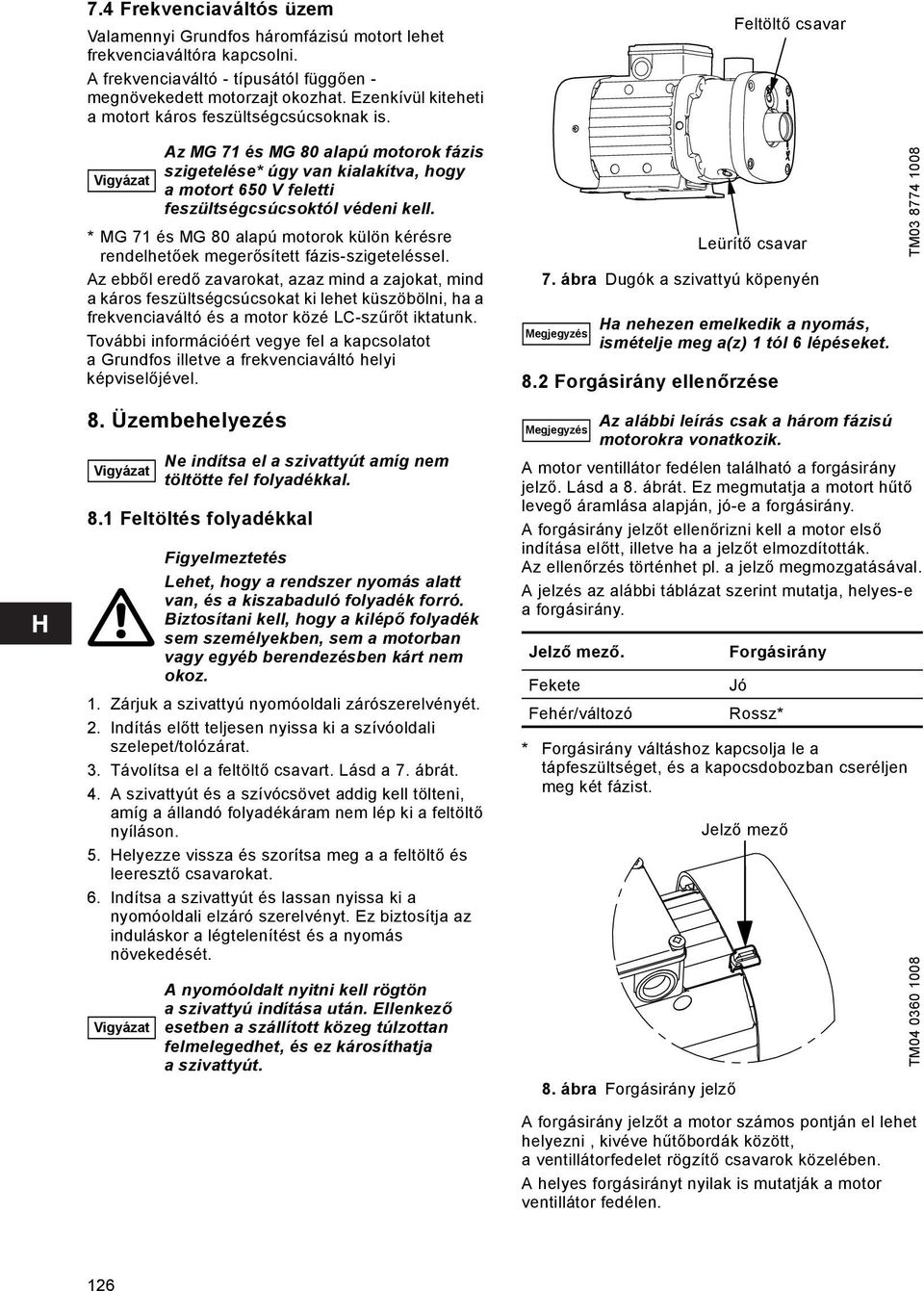

10 7.4 Frekvenciaváltós üzem Valamennyi Grundfos háromfázisú motort lehet frekvenciaváltóra kapcsolni. A frekvenciaváltó - típusától függően - megnövekedett motorzajt okozhat. Ezenkívül kiteheti a motort káros feszültségcsúcsoknak is. Vigyázat * MG 71 és MG 80 alapú motorok külön kérésre rendelhetőek megerősített fázis-szigeteléssel. Az ebből eredő zavarokat, azaz mind a zajokat, mind a káros feszültségcsúcsokat ki lehet küszöbölni, ha a frekvenciaváltó és a motor közé LC-szűrőt iktatunk. További információért vegye fel a kapcsolatot a Grundfos illetve a frekvenciaváltó helyi képviselőjével. 8. Üzembehelyezés Vigyázat 8.1 Feltöltés folyadékkal 1. Zárjuk a szivattyú nyomóoldali zárószerelvényét. 2. Indítás előtt teljesen nyissa ki a szívóoldali szelepet/tolózárat. 3. Távolítsa el a feltöltő csavart. Lásd a 7. ábrát. 4. A szivattyút és a szívócsövet addig kell tölteni, amíg a állandó folyadékáram nem lép ki a feltöltő nyíláson. 5. Helyezze vissza és szorítsa meg a a feltöltő és leeresztő csavarokat. 6. Indítsa a szivattyút és lassan nyissa ki a nyomóoldali elzáró szerelvényt. Ez biztosítja az induláskor a légtelenítést és a nyomás növekedését. Vigyázat Az MG 71 és MG 80 alapú motorok fázis szigetelése* úgy van kialakítva, hogy a motort 650 V feletti feszültségcsúcsoktól védeni kell. Ne indítsa el a szivattyút amíg nem töltötte fel folyadékkal. Figyelmeztetés Lehet, hogy a rendszer nyomás alatt van, és a kiszabaduló folyadék forró. Biztosítani kell, hogy a kilépő folyadék sem személyekben, sem a motorban vagy egyéb berendezésben kárt nem okoz. A nyomóoldalt nyitni kell rögtön a szivattyú indítása után. Ellenkező esetben a szállított közeg túlzottan felmelegedhet, és ez károsíthatja a szivattyút. 7. ábra Dugók a szivattyú köpenyén Megjegyzés 8.2 Forgásirány ellenőrzése Megjegyzés Ha nehezen emelkedik a nyomás, ismételje meg a(z) 1 tól 6 lépéseket. Az alábbi leírás csak a három fázisú motorokra vonatkozik. A motor ventillátor fedélen található a forgásirány jelző. Lásd a 8. ábrát. Ez megmutatja a motort hűtő levegő áramlása alapján, jó-e a forgásirány. A forgásirány jelzőt ellenőrizni kell a motor első indítása előtt, illetve ha a jelzőt elmozdították. Az ellenőrzés történhet pl. a jelző megmozgatásával. A jelzés az alábbi táblázat szerint mutatja, helyes-e a forgásirány. Jelző mező. Fekete Fehér/változó Feltöltő csavar Leürítő csavar Forgásirány Jó Rossz* * Forgásirány váltáshoz kapcsolja le a tápfeszültséget, és a kapocsdobozban cseréljen meg két fázist. Jelző mező 8. ábra Forgásirány jelző A forgásirány jelzőt a motor számos pontján el lehet helyezni, kivéve hűtőbordák között, a ventillátorfedelet rögzítő csavarok közelében. A helyes forgásirányt nyilak is mutatják a motor ventillátor fedélen. TM TM

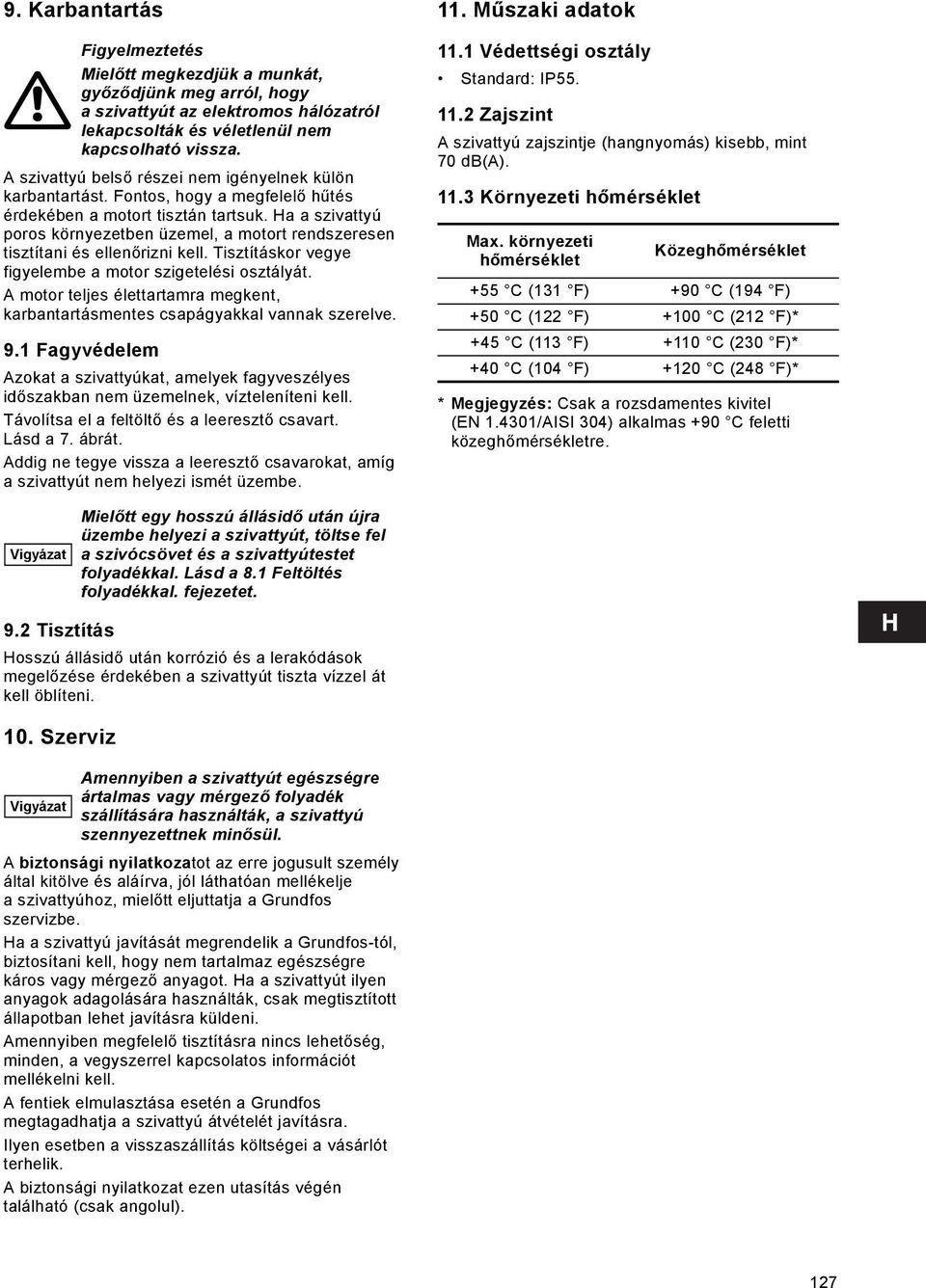

11 9. Karbantartás Figyelmeztetés Mielőtt megkezdjük a munkát, győződjünk meg arról, hogy a szivattyút az elektromos hálózatról lekapcsolták és véletlenül nem kapcsolható vissza. A szivattyú belső részei nem igényelnek külön karbantartást. Fontos, hogy a megfelelő hűtés érdekében a motort tisztán tartsuk. Ha a szivattyú poros környezetben üzemel, a motort rendszeresen tisztítani és ellenőrizni kell. Tisztításkor vegye figyelembe a motor szigetelési osztályát. A motor teljes élettartamra megkent, karbantartásmentes csapágyakkal vannak szerelve. 9.1 Fagyvédelem Azokat a szivattyúkat, amelyek fagyveszélyes időszakban nem üzemelnek, vízteleníteni kell. Távolítsa el a feltöltő és a leeresztő csavart. Lásd a 7. ábrát. Addig ne tegye vissza a leeresztő csavarokat, amíg a szivattyút nem helyezi ismét üzembe. 11. Műszaki adatok 11.1 Védettségi osztály Standard: IP Zajszint A szivattyú zajszintje (hangnyomás) kisebb, mint 70 db(a) Környezeti hőmérséklet Max. környezeti hőmérséklet Közeghőmérséklet +55 C (131 F) +90 C (194 F) +50 C (122 F) +100 C (212 F)* +45 C (113 F) +110 C (230 F)* +40 C (104 F) +120 C (248 F)* * Megjegyzés: Csak a rozsdamentes kivitel (EN /AISI 304) alkalmas +90 C feletti közeghőmérsékletre. Vigyázat Mielőtt egy hosszú állásidő után újra üzembe helyezi a szivattyút, töltse fel a szivócsövet és a szivattyútestet folyadékkal. Lásd a 8.1 Feltöltés folyadékkal. fejezetet. 9.2 Tisztítás Hosszú állásidő után korrózió és a lerakódások megelőzése érdekében a szivattyút tiszta vízzel át kell öblíteni. 10. Szerviz Amennyiben a szivattyút egészségre ártalmas vagy mérgező folyadék Vigyázat szállítására használták, a szivattyú szennyezettnek minősül. A biztonsági nyilatkozatot az erre jogusult személy által kitölve és aláírva, jól láthatóan mellékelje a szivattyúhoz, mielőtt eljuttatja a Grundfos szervizbe. Ha a szivattyú javítását megrendelik a Grundfos-tól, biztosítani kell, hogy nem tartalmaz egészségre káros vagy mérgező anyagot. Ha a szivattyút ilyen anyagok adagolására használták, csak megtisztított állapotban lehet javításra küldeni. Amennyiben megfelelő tisztításra nincs lehetőség, minden, a vegyszerrel kapcsolatos információt mellékelni kell. A fentiek elmulasztása esetén a Grundfos megtagadhatja a szivattyú átvételét javításra. Ilyen esetben a visszaszállítás költségei a vásárlót terhelik. A biztonsági nyilatkozat ezen utasítás végén található (csak angolul). 127

12 11.4 Maximálisan megengedett rendszernyomás és közeghőmérséklet Anyagminőség Öntöttvas (EN-GJL-200) rozsdamentes acél (EN /AISI 304) Rozsdamentes acél (EN /AISI 316) Tengelytömí tés AVBx Megengedett közeghőmérséklet* 20 C C +41 C C ( 4 F F) (105,8 F F) Maximális rendszernyomás 10 bar 6 bar (145 psi) (87 psi) AQQx 20 C C ( 4 F F) 10 bar (145 psi) AVBx AQQx AVBx AQQx 20 C C +41 C C 20 C*** C +91 C C** 20 C C +41 C C 20 C*** C +91 C C** ( 4 F F) (105,8 F F) ( 4 F F) (195,8 F F) ( 4 F F) (105,8 F F) ( 4 F F) (195,8 F F) 10 bar 6 bar 16 bar 10 bar 10 bar 6 bar 16 bar 10 bar (145 psi) (87 psi) (232 psi) (145 psi) (145 psi) (87 psi) (232 psi) (145 psi) * 0 C alatti közeghőmérséklet esetén a nagyobb viszkozitás miatt nagyobb motorteljesítményre lehet szükség, pl. glikol szivattyúzása esetén. ** 120 C-os közeg esetén a szivattyú AQQE tengelytömítéssel kell hogy rendelkezzen. *** Igény szerint a CM szivattyú elérhető 20 C és ez alatti hőmérsékletű közeg szállítására is (kérésre). Kérjük, ilyen esetben vegyék fel a kapcsolatot a Grundfosszal Min. hozzáfolyási nyomás A "H" min. hozzáfolyási nyomás méterben megadott értéke, amely a kavitációmentes üzemhez szükséges az alábbi képlettel számítható: H = p b x 10,2 NPSH H f H v H s p b = Légköri nyomás, bar. (A légköri nyomásra 1 bar-t lehet felvenni.) Zárt rendszerben p b a rendszer nyomását jelenti, bar-ban. NPSH = Net Positive Suction Head (NPSH) vízoszlopméterben (270 -tól 273 -ig oldalakon megadott NPSH görbékről kell leolvasni, a szivattyú által szállított legnagyobb vízmennyiségnél). H f = Áramlási veszteség a szívóvezetékben, méterben kifejezve. H v = Telítettgőz nyomás méterben. Lásd az I. ábrát a 274. oldalon. t m = Közeghőmérséklet. H s = Biztonsági tartalék = min. 0,5 méter. Ha a "H" számított értéke pozitív, a szivattyú max. "H" (m) szívómagassággal üzemeltethető. Amennyiben a számított "H" érték negatív, "H" méternek megfelelő hozzáfolyás szükséges a kavitáció megelőzése érdekében az üzemeltetés során. Példa p b = 1 bar. Szivattyú tipus: CM 3, 50 Hz. Térfogatáram: 4 m 3 /h. NPSH (D. ábra, 271. oldal): 3,3 méter. H f = 3,0 méter. Közeghőmérséklet: 90 C. H v (I. ábra, 274. oldal): 7,2 méter. H = p b x 10.2 NPSH H f H v H s [m]. H = 1 x 10,2 3,0 3,3 7,2 0,5 = 3,8 méter. Ez azt jelenti, hogy a szivattyú szívóoldalán, üzem közben 3,8 méter ráfolyást kell biztosítani. Nyomás számítása bar-ban: 3,8 x 0,0981 = 0,37 bar. Nyomás számítás kpa-ban: 3,8 x 9,81 = 37,3 kpa Max. hozzáfolyási nyomás A hozzáfolyási nyomás és a szivattyú zárási nyomásának összege nem haladhatja meg a maximális üzemi nyomás értékét. 128

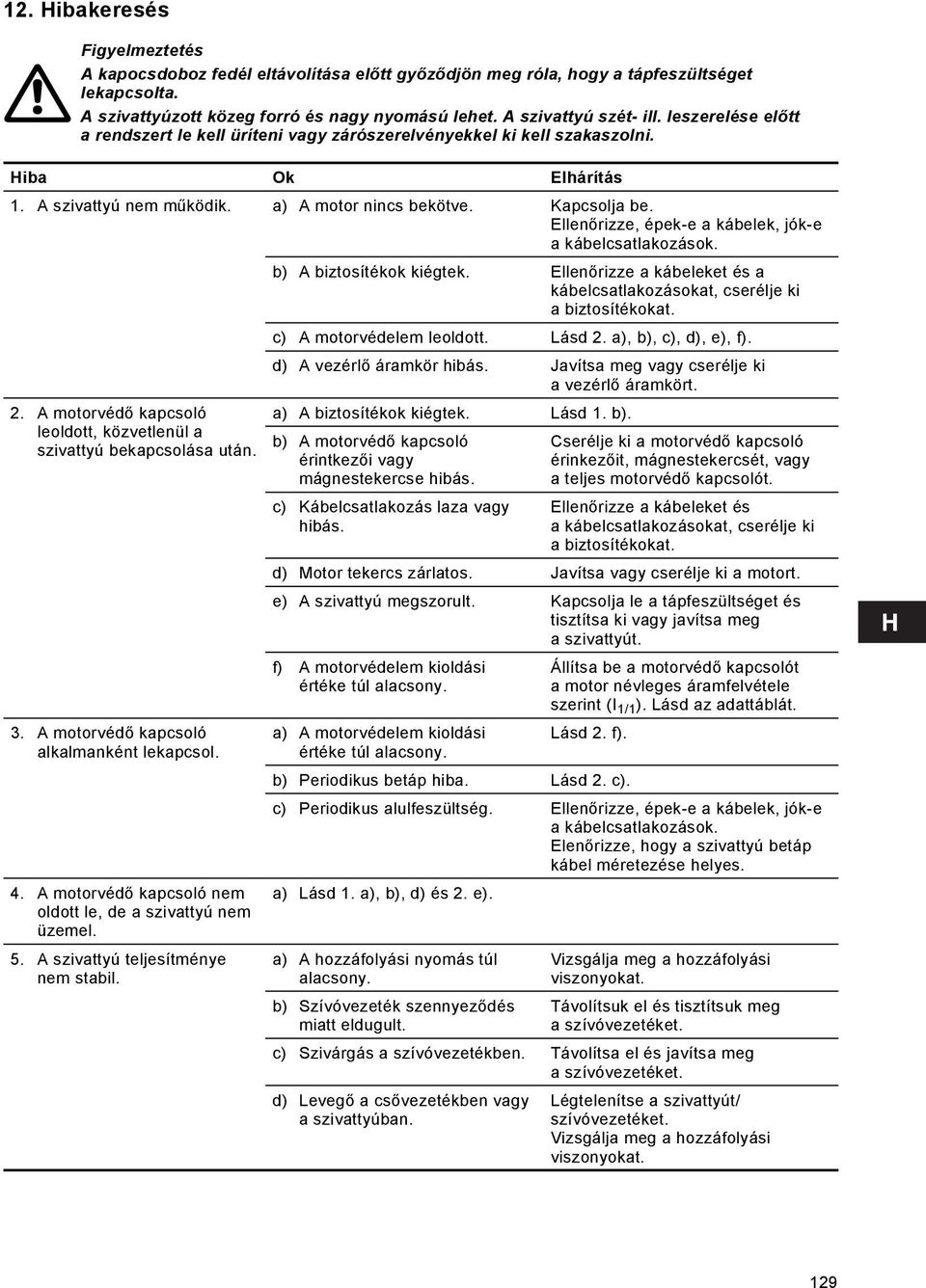

13 12. Hibakeresés Figyelmeztetés A kapocsdoboz fedél eltávolítása előtt győződjön meg róla, hogy a tápfeszültséget lekapcsolta. A szivattyúzott közeg forró és nagy nyomású lehet. A szivattyú szét- ill. leszerelése előtt a rendszert le kell üríteni vagy zárószerelvényekkel ki kell szakaszolni. Hiba Ok Elhárítás 1. A szivattyú nem működik. a) A motor nincs bekötve. Kapcsolja be. Ellenőrizze, épek-e a kábelek, jók-e a kábelcsatlakozások. b) A biztosítékok kiégtek. Ellenőrizze a kábeleket és a kábelcsatlakozásokat, cserélje ki a biztosítékokat. c) A motorvédelem leoldott. Lásd 2. a), b), c), d), e), f). d) A vezérlő áramkör hibás. Javítsa meg vagy cserélje ki a vezérlő áramkört. 2. A motorvédő kapcsoló leoldott, közvetlenül a szivattyú bekapcsolása után. 3. A motorvédő kapcsoló alkalmanként lekapcsol. 4. A motorvédő kapcsoló nem oldott le, de a szivattyú nem üzemel. 5. A szivattyú teljesítménye nem stabil. a) A biztosítékok kiégtek. Lásd 1. b). b) A motorvédő kapcsoló érintkezői vagy mágnestekercse hibás. c) Kábelcsatlakozás laza vagy hibás. Cserélje ki a motorvédő kapcsoló érinkezőit, mágnestekercsét, vagy a teljes motorvédő kapcsolót. Ellenőrizze a kábeleket és a kábelcsatlakozásokat, cserélje ki a biztosítékokat. d) Motor tekercs zárlatos. Javítsa vagy cserélje ki a motort. e) A szivattyú megszorult. Kapcsolja le a tápfeszültséget és tisztítsa ki vagy javítsa meg a szivattyút. f) A motorvédelem kioldási értéke túl alacsony. Állítsa be a motorvédő kapcsolót a motor névleges áramfelvétele szerint (I 1/1 ). Lásd az adattáblát. a) A motorvédelem kioldási Lásd 2. f). értéke túl alacsony. b) Periodikus betáp hiba. Lásd 2. c). c) Periodikus alulfeszültség. Ellenőrizze, épek-e a kábelek, jók-e a kábelcsatlakozások. Elenőrizze, hogy a szivattyú betáp kábel méretezése helyes. a) Lásd 1. a), b), d) és 2. e). a) A hozzáfolyási nyomás túl alacsony. b) Szívóvezeték szennyeződés miatt eldugult. Vizsgálja meg a hozzáfolyási viszonyokat. Távolítsuk el és tisztítsuk meg a szívóvezetéket. c) Szivárgás a szívóvezetékben. Távolítsa el és javítsa meg a szívóvezetéket. d) Levegő a csővezetékben vagy a szivattyúban. Légtelenítse a szivattyút/ szívóvezetéket. Vizsgálja meg a hozzáfolyási viszonyokat. 129

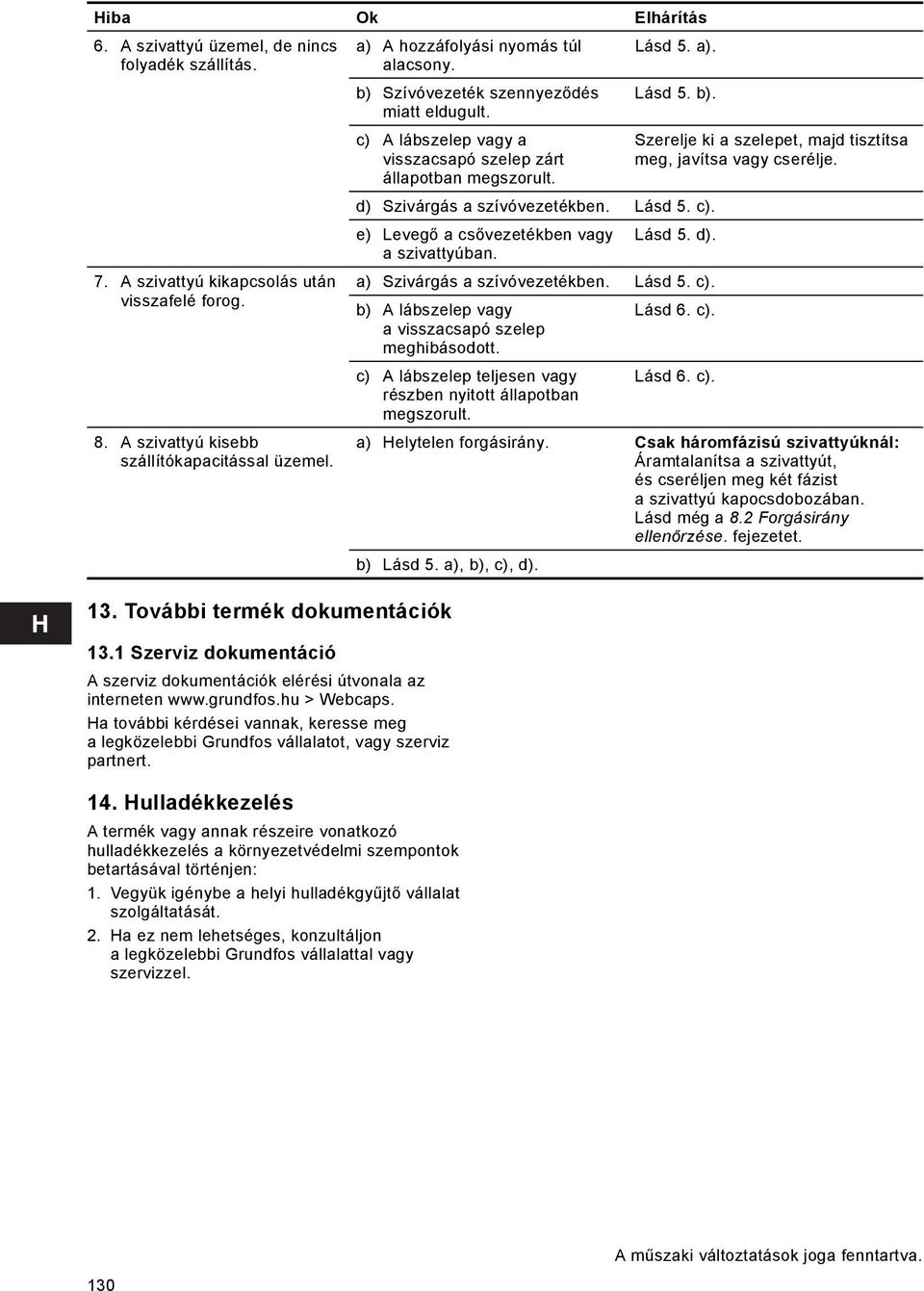

14 Hiba Ok Elhárítás 6. A szivattyú üzemel, de nincs folyadék szállítás. 7. A szivattyú kikapcsolás után visszafelé forog. 8. A szivattyú kisebb szállítókapacitással üzemel. 13. További termék dokumentációk 13.1 Szerviz dokumentáció A szerviz dokumentációk elérési útvonala az interneten > Webcaps. Ha további kérdései vannak, keresse meg a legközelebbi Grundfos vállalatot, vagy szerviz partnert. 14. Hulladékkezelés A termék vagy annak részeire vonatkozó hulladékkezelés a környezetvédelmi szempontok betartásával történjen: 1. Vegyük igénybe a helyi hulladékgyűjtő vállalat szolgáltatását. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy szervizzel. a) A hozzáfolyási nyomás túl alacsony. b) Szívóvezeték szennyeződés miatt eldugult. c) A lábszelep vagy a visszacsapó szelep zárt állapotban megszorult. Lásd 5. a). Lásd 5. b). d) Szivárgás a szívóvezetékben. Lásd 5. c). e) Levegő a csővezetékben vagy Lásd 5. d). a szivattyúban. a) Szivárgás a szívóvezetékben. Lásd 5. c). b) A lábszelep vagy Lásd 6. c). a visszacsapó szelep meghibásodott. c) A lábszelep teljesen vagy részben nyitott állapotban megszorult. Szerelje ki a szelepet, majd tisztítsa meg, javítsa vagy cserélje. Lásd 6. c). a) Helytelen forgásirány. Csak háromfázisú szivattyúknál: Áramtalanítsa a szivattyút, és cseréljen meg két fázist a szivattyú kapocsdobozában. Lásd még a 8.2 Forgásirány ellenőrzése. fejezetet. b) Lásd 5. a), b), c), d). 130 A műszaki változtatások joga fenntartva.

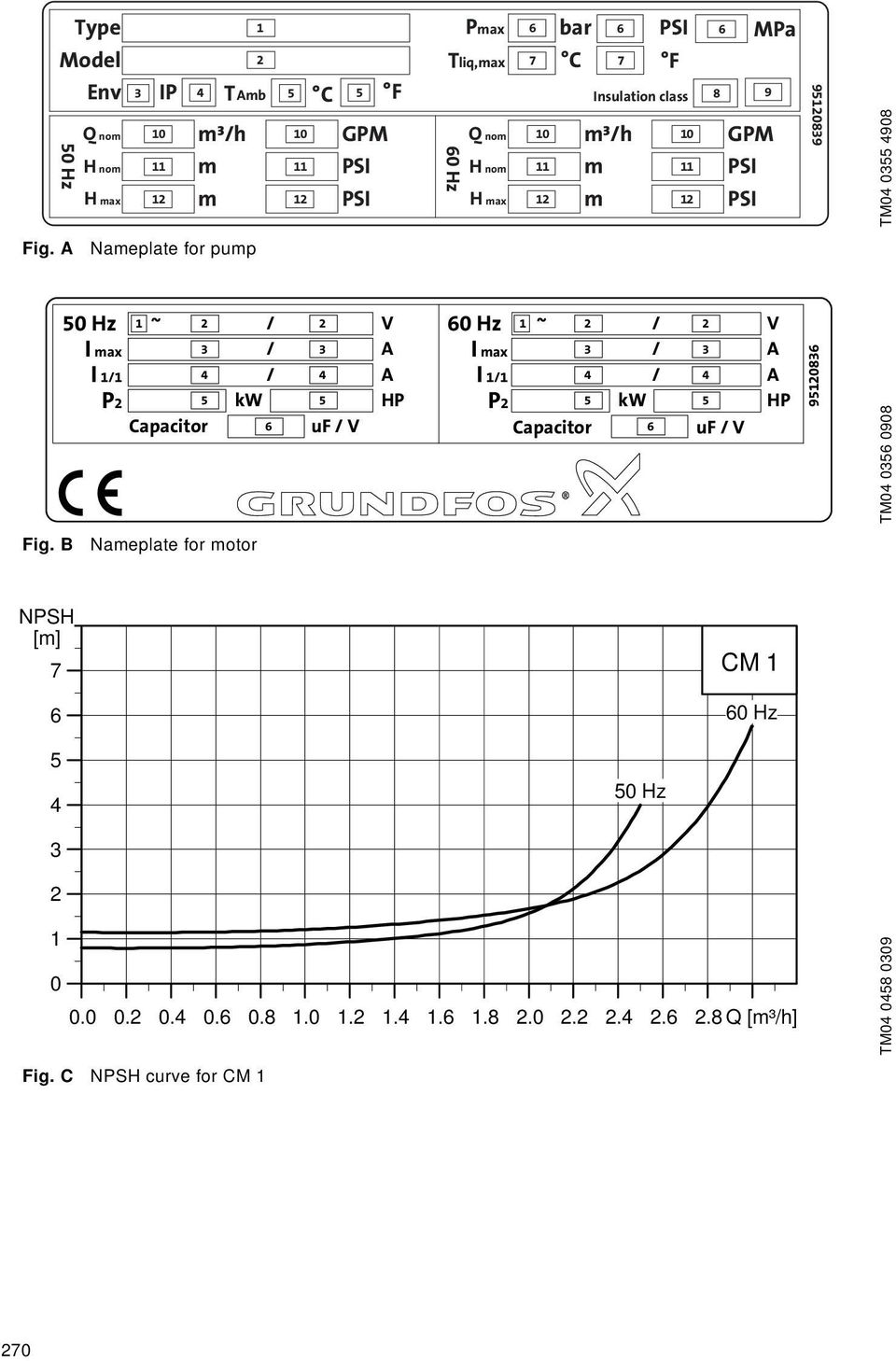

15 Type Model Env IP bar PSI C F TAmb C F Insulation class Pmax 2 Tliq,max MPa 50 Hz Q nom H nom H max m³/h m m GPM PSI PSI 60 Hz Q nom H nom H max m³/h m m GPM PSI PSI TM Fig. A Nameplate for pump 50 Hz 1 ~ 2 / 2 V 60 Hz 1 ~ 2 / 2 V I max 3 / 3 A I max 3 / 3 A I 1/1 4 / 4 A I 1/1 4 / 4 A P2 5 kw 5 HP P2 5 kw 5 HP Capacitor 6 uf/v Capacitor 6 uf / V TM Fig. B Nameplate for motor NPSH [m] 7 6 CM 1 60 Hz Hz Q [m³/h] TM Fig. C NPSH curve for CM 1 270

16 NPSH [m] CM 3 60 Hz Hz Q [m³/h] Fig. D NPSH curves for CM 3 NPSH TM NPSH [m] Hz CM 5 60 Hz Q [m³/h] TM Fig. E NPSH curves for CM 5 271

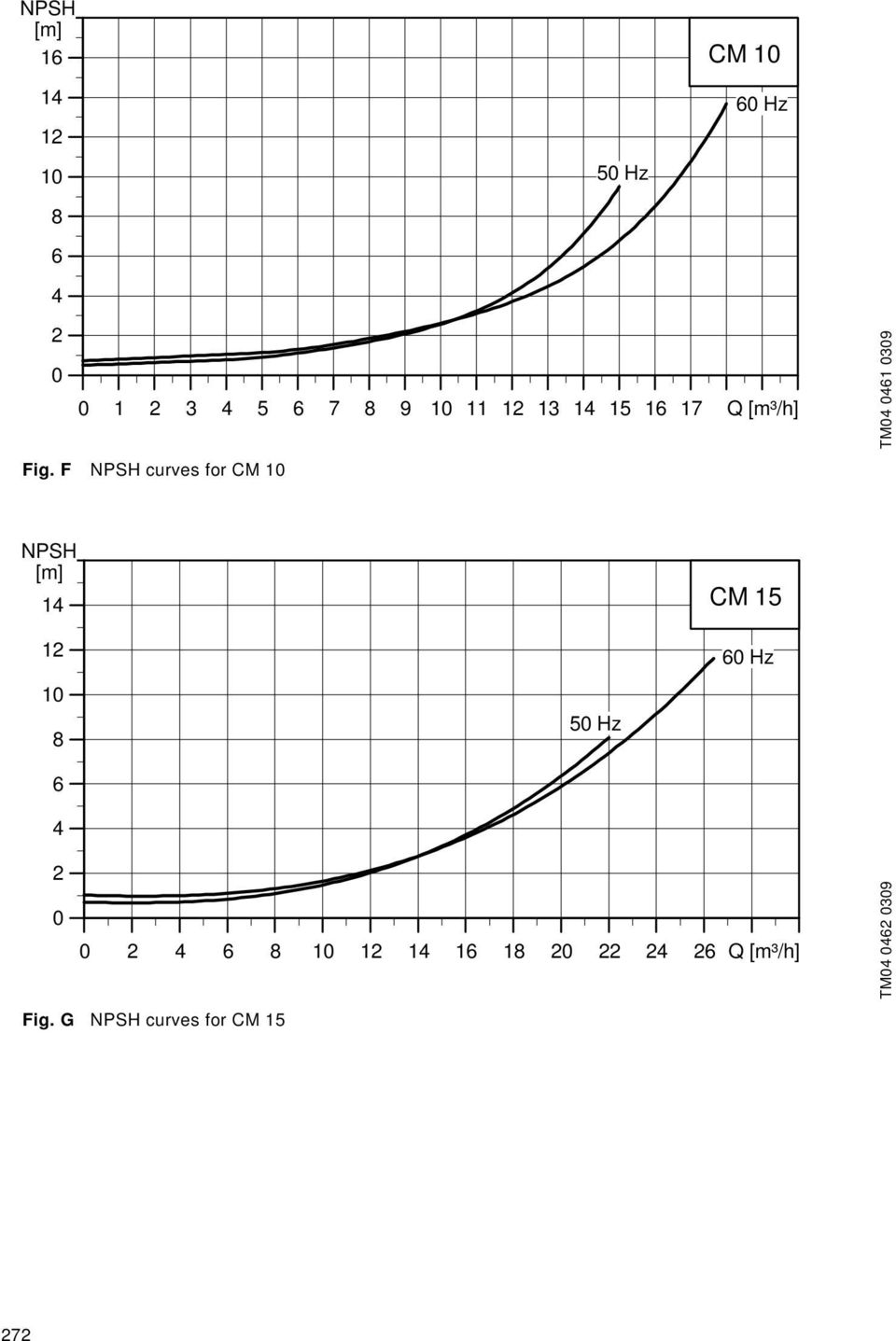

17 NPSH [m] Hz CM Hz Q [m³/h] TM Fig. F NPSH curves for CM 10 NPSH [m] Hz CM Hz Q [m³/h] TM Fig. G NPSH curves for CM

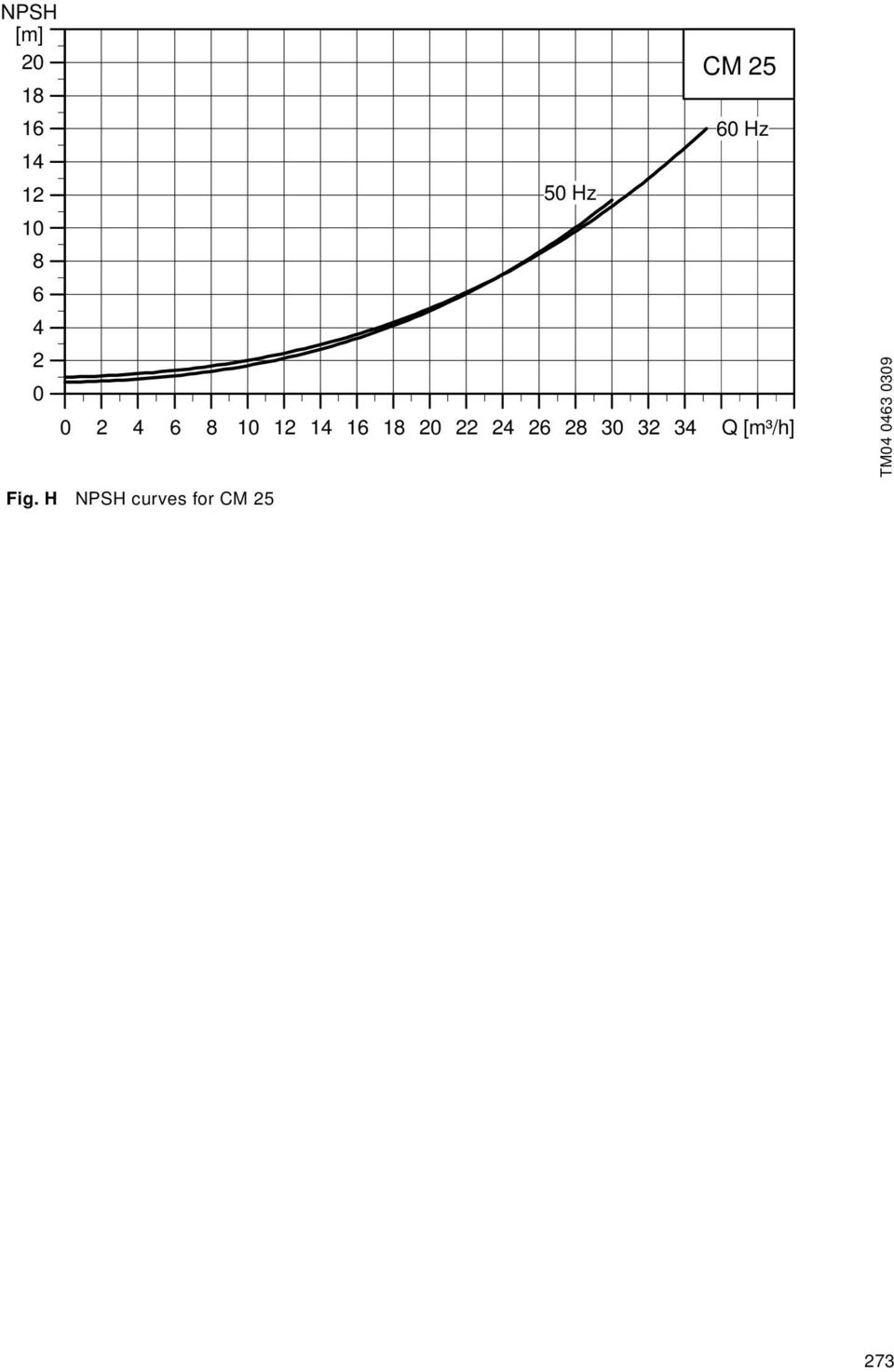

18 NPSH [m] Hz CM Hz Q [m³/h] TM Fig. H NPSH curves for CM

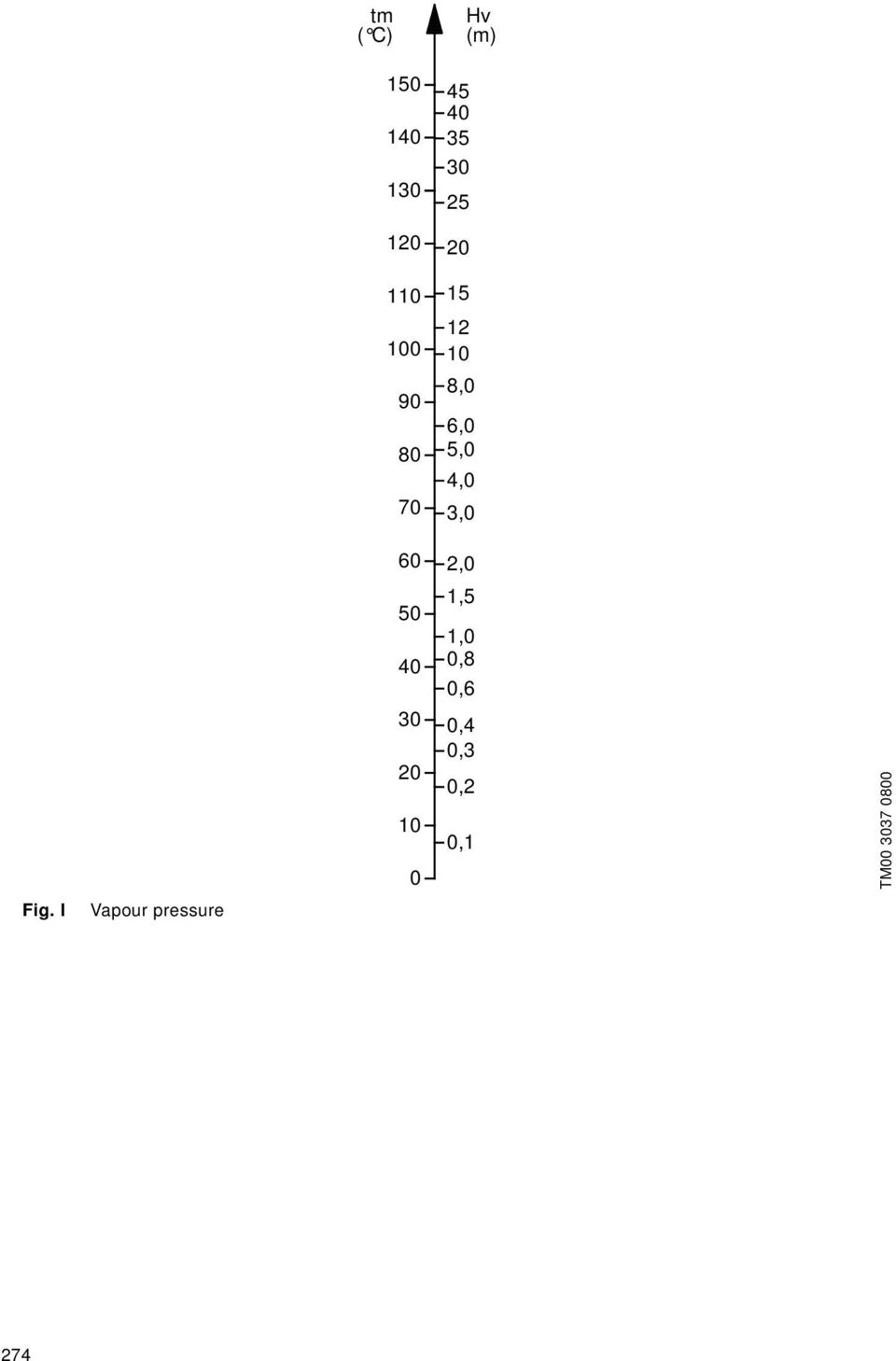

19 274 Fig. I Vapour pressure TM ,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,4 0,3 0,2 0,1 1, Hv (m) tm ( C)
