MAGASÉPÍTÉSTAN I. 1. Előadás: Pont-, gerenda- és lemezalapozások
|
|
|
- Róbert Hegedüs
- 8 évvel ezelőtt
- Látták:
Átírás
1 1. Előadás: Pont-, gerenda- és lemezalapozások BME MET Előadó: 2012/2013 II. szemeszter Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

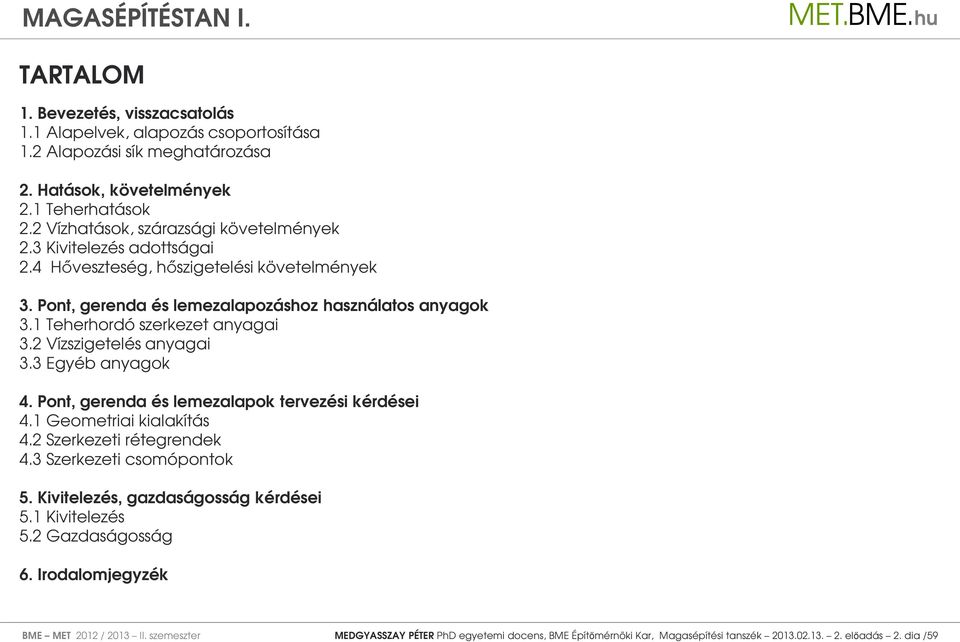

2 TARTALOM 1. Bevezetés, visszacsatolás 1.1 Alapelvek, alapozás csoportosítása 1.2 Alapozási sík meghatározása 2. Hatások, követelmények 2.1 Teherhatások 2.2 Vízhatások, szárazsági követelmények 2.3 Kivitelezés adottságai 2.4 Hőveszteség, hőszigetelési követelmények 3. Pont, gerenda és lemezalapozáshoz használatos anyagok 3.1 Teherhordó szerkezet anyagai 3.2 Vízszigetelés anyagai 3.3 Egyéb anyagok 4. Pont, gerenda és lemezalapok tervezési kérdései 4.1 Geometriai kialakítás 4.2 Szerkezeti rétegrendek 4.3 Szerkezeti csomópontok 5. Kivitelezés, gazdaságosság kérdései 5.1 Kivitelezés 5.2 Gazdaságosság 6. Irodalomjegyzék BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 2. dia /59

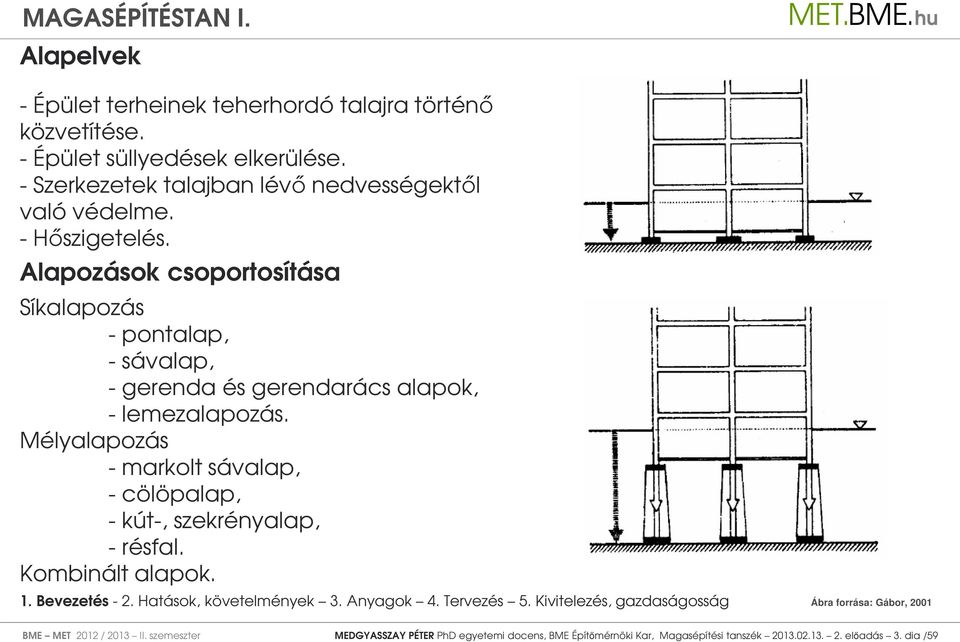

3 Alapelvek - Épület terheinek teherhordó talajra történő közvetítése. - Épület süllyedések elkerülése. - Szerkezetek talajban lévő nedvességektől való védelme. - Hőszigetelés. Alapozások csoportosítása Síkalapozás - pontalap, - sávalap, - gerenda és gerendarács alapok, - lemezalapozás. Mélyalapozás - markolt sávalap, - cölöpalap, - kút-, szekrényalap, - résfal. Kombinált alapok. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 3. dia /59

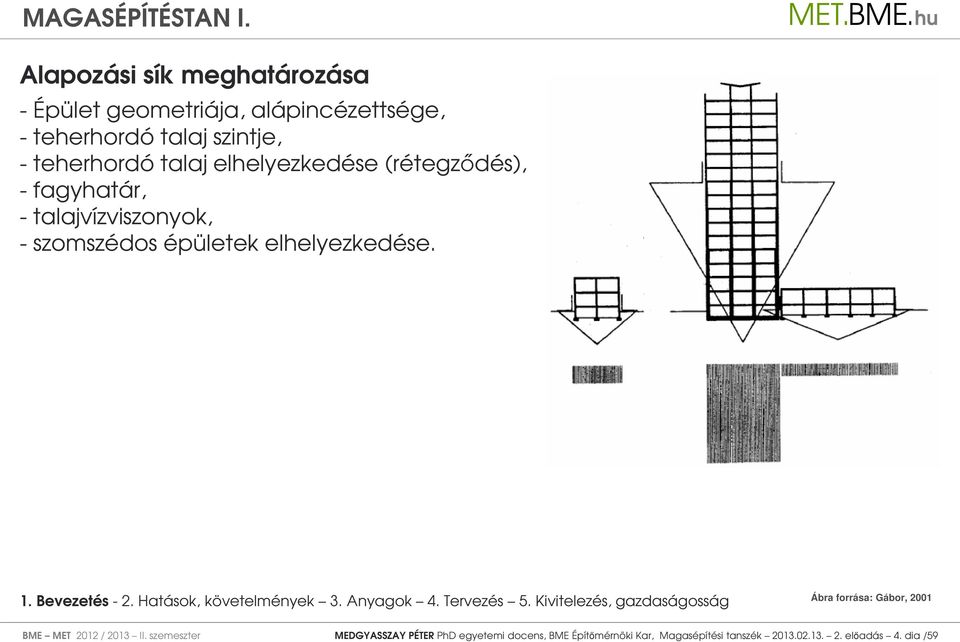

4 Alapozási sík meghatározása - Épület geometriája, alápincézettsége, - teherhordó talaj szintje, - teherhordó talaj elhelyezkedése (rétegződés), - fagyhatár, - talajvízviszonyok, - szomszédos épületek elhelyezkedése. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 4. dia /59
5 Épületszerkezetekkel szemben támasztott követelmények, tudományterületek Belső terek funkciói igényeitől függő kialakítása. - Alkalmas anyagok, (mechanikai, vegyi hatások) Anyagtan - megfelelő állékonyság, Statika - építőanyagok megfelelő összeépítése, védelme Épületszerkezettan, Páratechnika Kivitelezés - megfelelő hőszigetelés, Hőtechnika - megfelelő hangszigetelési képesség, Akusztika - megfelelő tűzállósági képesség, Tűzvédelem - környezetterhelés csökkentése. Építésökológia BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 5. dia /59
6 Építőanyagokra ható környezeti hatások - Nedvesség, - vegyi hatás, - biológiai igénybevételek, - mechanikai hatás építés során. Követelmények - Tartós (50-80 év) épületszerkezet létrehozása. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 6. dia /59

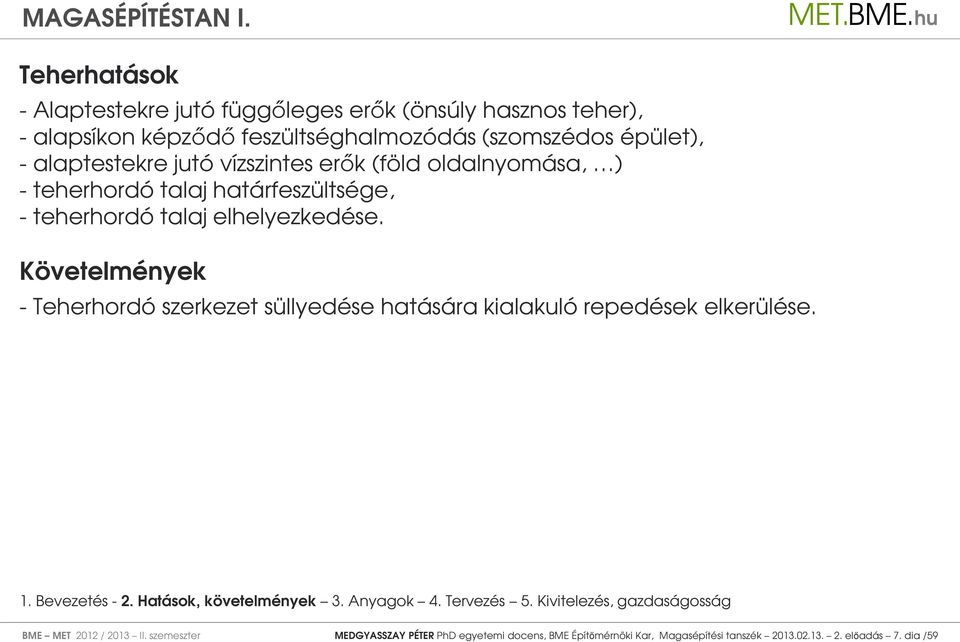

7 Teherhatások - Alaptestekre jutó függőleges erők (önsúly hasznos teher), - alapsíkon képződő feszültséghalmozódás (szomszédos épület), - alaptestekre jutó vízszintes erők (föld oldalnyomása, ) - teherhordó talaj határfeszültsége, - teherhordó talaj elhelyezkedése. Követelmények - Teherhordó szerkezet süllyedése hatására kialakuló repedések elkerülése. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 7. dia /59

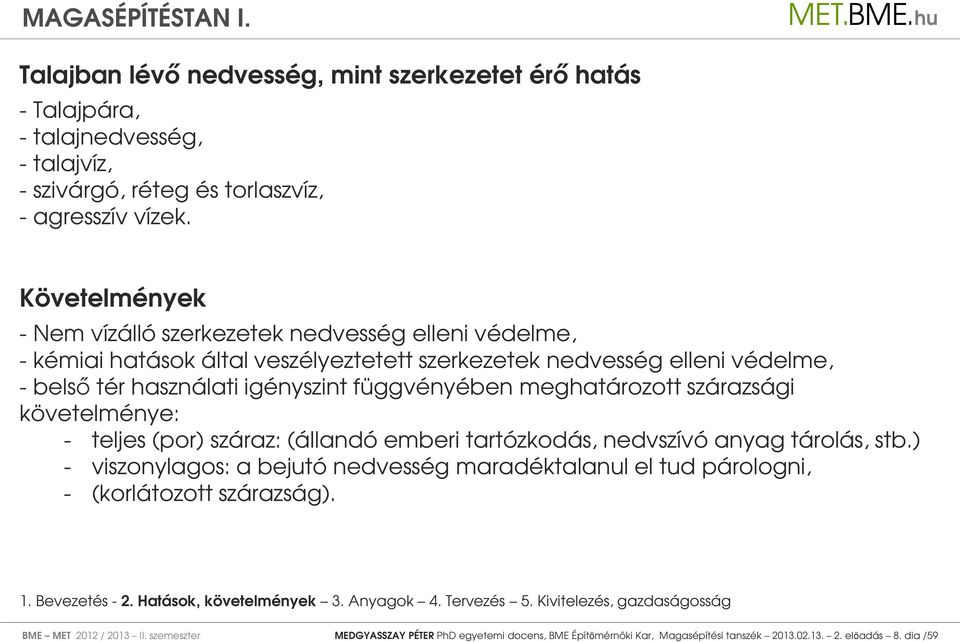

8 Talajban lévő nedvesség, mint szerkezetet érő hatás - Talajpára, - talajnedvesség, - talajvíz, - szivárgó, réteg és torlaszvíz, - agresszív vízek. Követelmények - Nem vízálló szerkezetek nedvesség elleni védelme, - kémiai hatások által veszélyeztetett szerkezetek nedvesség elleni védelme, - belső tér használati igényszint függvényében meghatározott szárazsági követelménye: - teljes (por) száraz: (állandó emberi tartózkodás, nedvszívó anyag tárolás, stb.) - viszonylagos: a bejutó nedvesség maradéktalanul el tud párologni, - (korlátozott szárazság). BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 8. dia /59

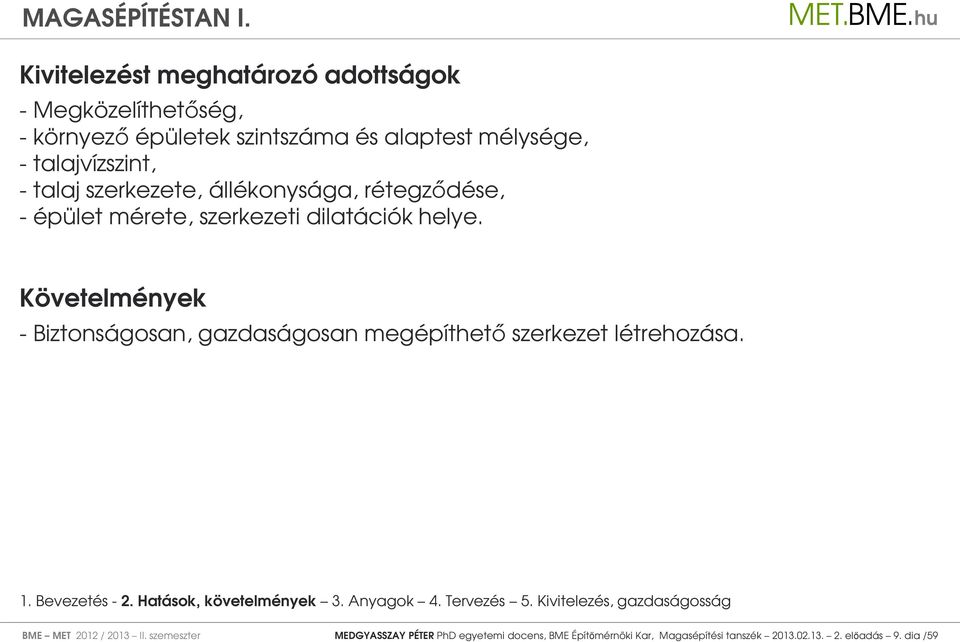

9 Kivitelezést meghatározó adottságok - Megközelíthetőség, - környező épületek szintszáma és alaptest mélysége, - talajvízszint, - talaj szerkezete, állékonysága, rétegződése, - épület mérete, szerkezeti dilatációk helye. Követelmények - Biztonságosan, gazdaságosan megépíthető szerkezet létrehozása. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 9. dia /59
10 Talajban felé történő hőveszteség, mint szerkezetet érő hatás - Komplex hőáram a padozaton és a pincefalakon át, a változó hőmérsékletű talajon keresztül, a külső hőmérsékletű tér felé. Követelmények - Fütetlen terek esetén nincs hőszigetelési követelmény. - Fűtött terek esetén szerkezet U R értéke legalább 0,45 W/m 2 K. Ábra forrása: 7/2006 TNM BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 10. dia /59

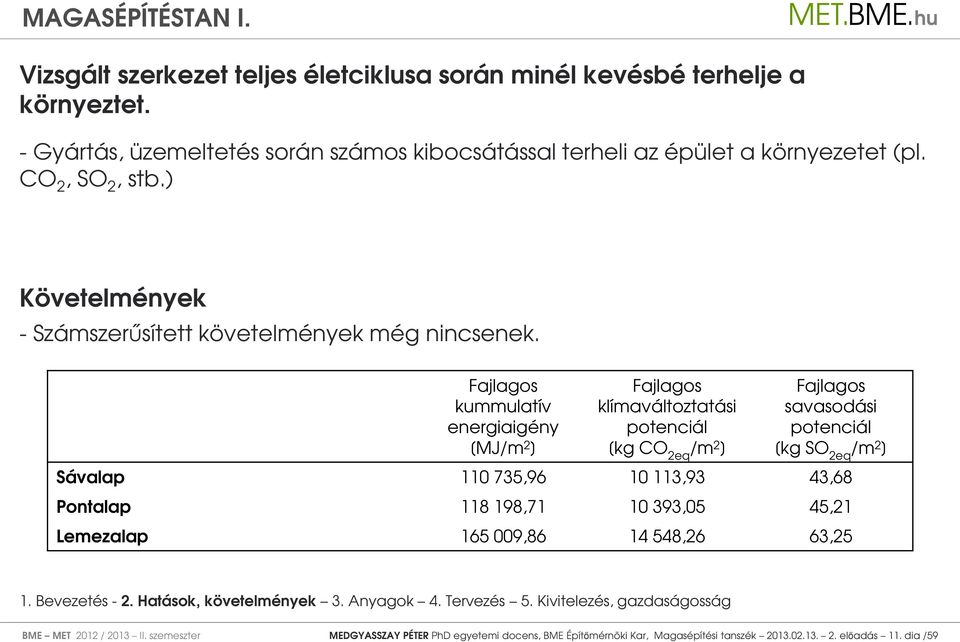

11 Vizsgált szerkezet teljes életciklusa során minél kevésbé terhelje a környeztet. - Gyártás, üzemeltetés során számos kibocsátással terheli az épület a környezetet (pl. CO 2, SO 2, stb.) Követelmények - Számszerűsített követelmények még nincsenek. Fajlagos kummulatív energiaigény [MJ/m 2 ] Fajlagos klímaváltoztatási potenciál [kg CO 2eq /m 2 ] Fajlagos savasodási potenciál [kg SO 2eq /m 2 ] Sávalap , ,93 43,68 Pontalap , ,05 45,21 Lemezalap , ,26 63,25 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 11. dia /59

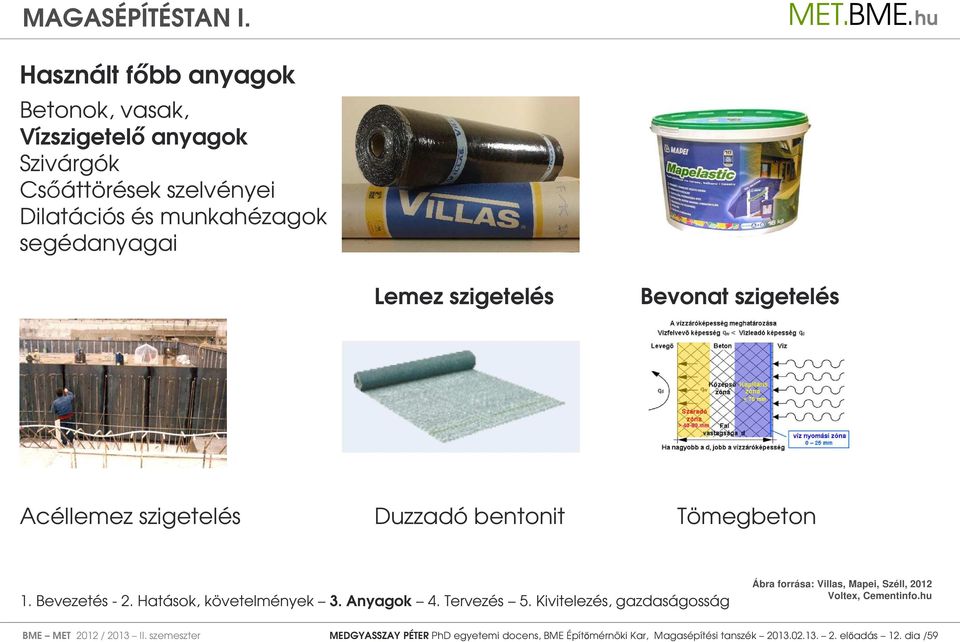

12 Használt főbb anyagok Betonok, vasak, Vízszigetelő anyagok Szivárgók Csőáttörések szelvényei Dilatációs és munkahézagok segédanyagai Lemez szigetelés Bevonat szigetelés Acéllemez szigetelés Duzzadó bentonit Tömegbeton Ábra forrása: Villas, Mapei, Széll, 2012 Voltex, Cementinfo. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 12. dia /59
13 Lemez szigetelésekhez használt anyagok Papír, üvegfátyol, üvegszövet, textíliák, fémfóliák, műanyag fóliák. Emúziók, védőfóliák, fóliabádog, penetráció [0,1 mm] lágyulási pont [ C] Szigetelő anyag (Hordozóréteg) Egyebek Penetráció: a bitumen konzisztenciáját jellemző tulajdonság. Mérőszáma 25 C-on egy 100 g tömegű fém tű 5 s időtartam alatt, a bitumenbe történő behatolásának mélysége 0,1 mm-ben kifejezve. Lágyuláspont: az a hőmérséklet amelyen a bitumen nyomószilárdsága egy meghatározott érték alá csökken. Gyűrűsgolyós módszerrel határozzák meg. Ábra forrása: Horváth, 1997 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 13. dia /59
14 Lemez szigetelések Bitumenes lemezek: - vékonylemezek, - vastaglemezek. Műanyag lemezek: - plasztomer lemezekből, - elasztomer lemezekből. Ábra forrása: Villas, Iso-Line BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 14. dia /59
15 Bitumenes vékonylemezek A bitumen ragasztó és szigetelő szerepet tölt be. Bitumen hordozórétegen. A lemezek felülete: csupasz, vagy homokolt. A szigetelés készítése: - kellősítés, - lemezek fektetése, toldása, - ragasztás, bitumen-mennyiség, - forrasztott szigetelés. TN: 2 TV: 4 Ma már ritkábban alkalmazott. Ábra forrása: Széll, 2012; Iso-Line BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 15. dia /59
16 Bitumenes vastaglemezek / 1 Modifikálás: a hagyományos bitumenes lemezek tulajdonságainak javítása műanyagokkal. Változatok (példázva): APP (plasztomer) ataktikus polipropilén ( C) SBS (elasztomer) sztirol-butadién-sztirol ( C) EPM etilén-propilén-kaucsuk (UV stabil) Lemezvastagság: mm. Hordozóréteg: üveg / polészter - fátyol / szövet, ill. kettős hordozóréteg, a szakítószilárdság és nyúlási képesség eltérő. Felület: homokhintésű, PE-fólia kasírozású. APP SBS Ábra forrása: Széll, 2012; Villas BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 16. dia /59

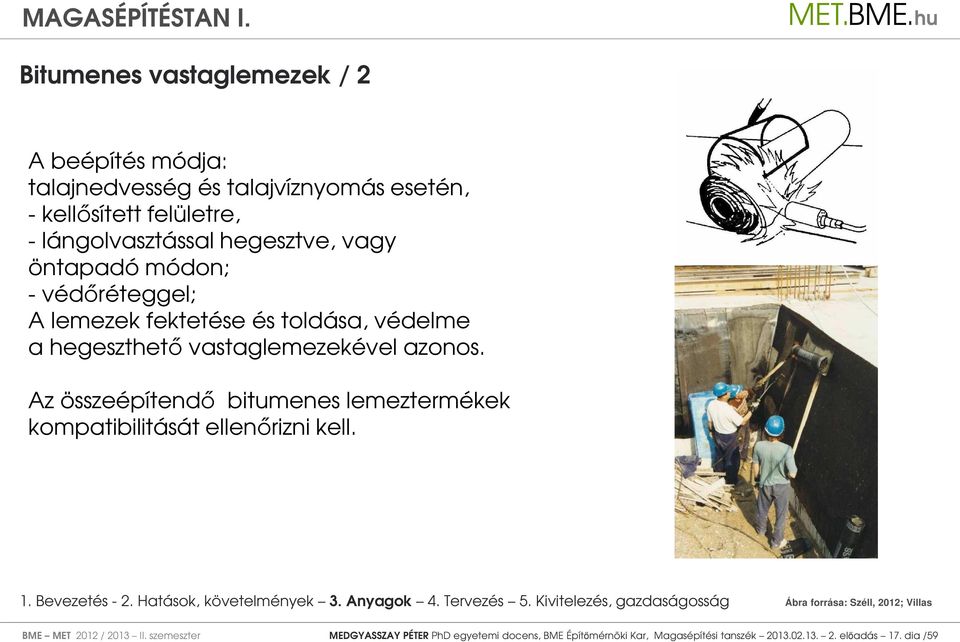

17 Bitumenes vastaglemezek / 2 A beépítés módja: talajnedvesség és talajvíznyomás esetén, - kellősített felületre, - lángolvasztással hegesztve, vagy öntapadó módon; - védőréteggel; A lemezek fektetése és toldása, védelme a hegeszthető vastaglemezekével azonos. Az összeépítendő bitumenes lemeztermékek kompatibilitását ellenőrizni kell. Ábra forrása: Széll, 2012; Villas BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 17. dia /59
18 Műanyag szigetelések / 1 1 rétegben szigetelnek! Plasztomer lemezek (műanyag) (kicsit nyúlnak, a méterváltozást megtartják) PVC: polivinil-klorid Összeépítés oldószeres, vagy forrólevegős hegesztéssel, széleken fóliabádog. Bitumennek sok esetben nem állnak ellen!; PIB: poliizobutilén Többsége szendvicslemez. Összeépítés oldószeres hegesztéssel. UV-álló, rugalmas, gyökér, bitumenálló. Oldószereknek jellemzően nem áll ellen! ECB: etilén-kopolimer bitumen, Összeépítés forrólevegős hegesztéssel. Nyúlás mellett nagy szilárdságnövekedés lép fel. UV-álló. (EVA: etilén-vinil-acetát-kopolimer Inkább tetőszigetlésre.) Ábra forrása: szigetlésinfo. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 18. dia /59

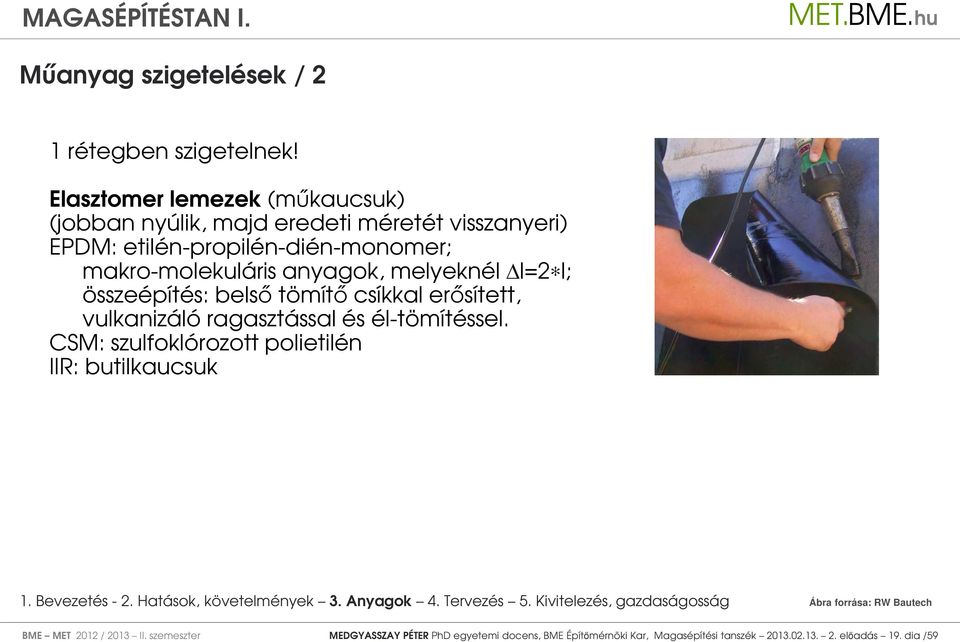

19 Műanyag szigetelések / 2 1 rétegben szigetelnek! Elasztomer lemezek (műkaucsuk) (jobban nyúlik, majd eredeti méretét visszanyeri) EPDM: etilén-propilén-dién-monomer; makro-molekuláris anyagok, melyeknél l=2 l; összeépítés: belső tömítő csíkkal erősített, vulkanizáló ragasztással és él-tömítéssel. CSM: szulfoklórozott polietilén IIR: butilkaucsuk Ábra forrása: RW Bautech BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 19. dia /59

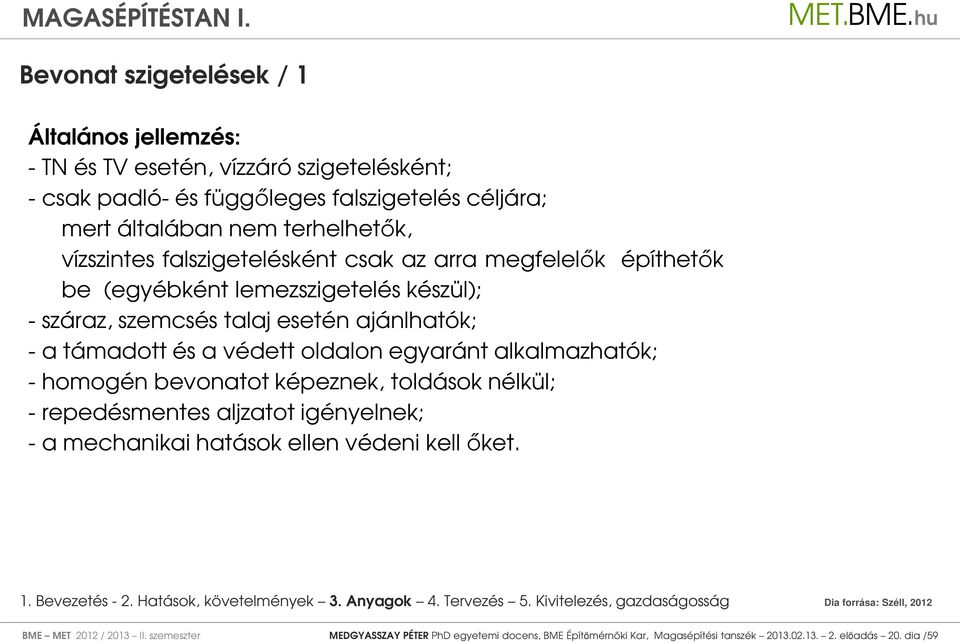

20 Bevonat szigetelések / 1 Általános jellemzés: - TN és TV esetén, vízzáró szigetelésként; - csak padló- és függőleges falszigetelés céljára; mert általában nem terhelhetők, vízszintes falszigetelésként csak az arra megfelelők építhetők be (egyébként lemezszigetelés készül); - száraz, szemcsés talaj esetén ajánlhatók; - a támadott és a védett oldalon egyaránt alkalmazhatók; - homogén bevonatot képeznek, toldások nélkül; - repedésmentes aljzatot igényelnek; - a mechanikai hatások ellen védeni kell őket. Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 20. dia /59
21 Bevonat szigetelések / 2 Bevonat-szigetelések: - bitumenmázak, - bitumenes masszák, habarcsok, - vakolat-szigetelések. Bitumenmázak - 2 rétegben, ~ 1 mm-es vastagsággal, - oldószeres változatban és - vizes emulzió formájában. Bitumenes masszák, habarcsok - általában 2 rétegben készülnek: - talajpára és TN ellen 2 (3) mm, - talajvíz ellen 2 (4) mm vastagsággal. Szükség esetén szövetbetétes erősítéssel. hatás szig.masszák szig.habarcsok.. rtg.szám vtg. [mm] rtg.szám vtg. [mm]. TN TV ,5. Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 21. dia /59
22 Bevonat szigetelések / 3 Vakolat-szigetelések: - egy-, vagy kétkomponensű, - cement- és műgyanta bázisú vizes anyagok, - felhordásuk általában 2 rétegben történik, - a kész szigetelés vastagsága 2-4 mm, - a védendő felületre jól tapadnak, - repedésáthidaló képessége csak a rugalmas anyagoknak van, - a hajlatok, élek, munkahézagok, csőátvezetések erősítésére a szigetelés két rétege közé üvegszövet sávot fektetnek. A cementes habarcsszigeteléseket - torkrét-technológiával is készítik: - száraz cement-homok keveréket vízzel, nyomás alatt a felületre lövik, - a habarcsképződés a felületen történik rétegben készül, 1 réteg vastagsága 1,5 cm, - a rétegenkénti várakozási idő min. 7 nap. Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 22. dia /59
23 Bevonat szigetelések / 4 Habarcsszigeteléssel - a vízzáró tömegbeton szerkezet fokozottan vízzáróvá, - a vízáteresztő szerkezet vízzáróvá válik. Rétegek száma, szigetelés vastagsága: - TN szig. falon 4 rtg. 5-5 mm, padlón 4 rtg. Σ 3 cm; - TV szig. a vízoszlop magasságának fv-ben falon 5 8 rtg. 2,5 4 cm vtg. padlón 4 rtg. 3 5 cm vtg. + koptató rtg. Az egymásra kerülő rétegek kövérsége (cement-aránya) a támadás felé növekvő. Repedésmentesség érdekében min. 28 napos betonra, a repedések megelőzésére hézagokkal, a kritikus helyeken rugalmas bitumenes kittel, a szigorú technológia betartásával készül. TV TV Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 23. dia /59
24 Szivárgó lemezek, csatornák a) b) 1. dréncső, 2. kontrollakna, 3. toldóelem c) d) a) geotextillel kasírozott felületszivárgó lemez b) dréncsövek, c) járható aknafedél d) összeépítés Ábra forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 24. dia /59
25 Csőáttörések szerelvényei Ábra forrása: HL; Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 25. dia /59
26 Dilatációs hézagképzés és munkahézagok segédanyagai Budapest, EXPO előhasznosítású Egyetemi Sportlétesítmények Ábra forrása: Silka, Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 26. dia /59
27 Pontalap elvi sémái, erőjátéka Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 27. dia /59
28 Gerendaalap elvi sémái, erőjátéka Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 28. dia /59
29 Lemezalap elvi sémái, erőjátéka Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 29. dia /59
30 Döntés az alapozásról Pillérvázas épület, mérsékelt terhelés, jó teherhordó talaj PONTALAP GERENDA-, GERENDARÁCS- ALAP LEMEZALAP Pillérvázas épület, nagy terhelés, süllyedés-érzékeny épület és/vagy csúszásveszélyes terület Talaj teherbírása csekély és/vagy változó, terhelés túl nagy, épület egy része talajvíznyomás alá kerül, fokozott hőszigetelés igénye merül fel. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 30. dia /59
31 Talajfeltárás Alapszabályként gerenda, pontalapnál az alaptest szélesség háromszorosáig, az alaptest alsó síkjától számítva. Lemezalapnál a rövidebb traktusszélesség másfélszereséig. Meghatározandó: - talajrétegződés, - egyes rétegek talajtani tulajdonságai, - talajvízszint, - talajvíz aggresszivitása. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 31. dia /59
32 1) Adottságok függvényében alapozási sík(ok) meghatározása Rétegződőtt teherhordő talaj (pl. lejtős terep). Alapozási síkok lépcsőzése Szomszédos épület alapozási síkja eltérő. Új alapot szomszédos épület szintjéig levinni, vagy meglévő épület alapja aláfalazni. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 32. dia /59
33 2) Alap jellegének, keresztmetszetének meghatározása Oszlopok, pillérek alá pilléralapozás esetén önálló alappillérek kialakítása. Épület terhei és a teherhordó talaj függvényében megfelelő talpfeszültségű alaptestek meghatározása. Pilléralapok esetén a talpfelület aránya 1:3,5-nél nem keskenyebb. Nagyobb szükséges felület esetén gerenda-, gerendarács alapozás. Pilléralapoknál alaptest keresztmetszetének meghatározása - konzolos (alaptest anyagára jellemző teherátadási szög) - tömbszerű. Alaptest statikai modelljének eldöntése. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 33. dia /59
34 2) Alap jellegének, keresztmetszetének meghatározása Pontalapok között fal alatt falalap kialakítás (vágóél). Lemezalapok mint fordított födémek méretezése. Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 34. dia /59
35 3) Alapozás geometriájának megtervezése Pilléralap, szomszédos épület csatlakozásának lehetőségei Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 35. dia /59
36 4) Alapozás vízszigetelésének megtervezése Hatások azonosítása a: csapadékvíz; b: talajpára; c: talajnedvesség; d: talajvíz; e: szivárgó víz Észlelet talajvízszint; becsült maximális talajvízszint; mértékadó talajvízszint. Vízhatlan szigetelés esetén a. e. b. c. d. - Talajpára, TP elleni védelem kötött talaj TN elleni védelem - talajnedvesség, TN elleni védelem - talajvíz, TV elleni védelem szivárgóval - szivárgó, réteg és torlaszvíz. TN elleni védelem szivárgó nélkül TV elleni védelem Agresszív vízek. Szerkezetek védelme Ábra forrása: Horváth 1997 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 36. dia /59
37 4) Alapozás vízszigetelésének megtervezése Ábra forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 37. dia /59
38 4) Alapozás vízszigetelésének megtervezése Szerkezet védelme aggresszív talajvíz esetén Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 38. dia /59
39 4) Alapozás vízszigetelésének megtervezése Vízszigetelés vezetésének módja teherhordás szempontjából kritikus pontokon. Tömegbeton Acéllemez Átmenő Ábra forrása: Gábor, 2001 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 39. dia /59
40 4) Alapozás vízszigetelésének megtervezése Vízszigetelés vezetésének módja teherhordás szempontjából kritikus pontokon. TP, TN elleni szigetelés TV elleni szigetelés Ábra forrása: PA, 2009 Horváth, 1997 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 40. dia /59
41 4) Alapozás vízszigetelésének megtervezése Vízszigetelés vezetésének módja egyéb kritikus helyeken: csőáttörés. bitumenes PVC TP, TN elleni szigetelés TV elleni szigetelés Ábra forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 41. dia /59
42 4) Alapozás vízszigetelésének megtervezése Vízszigetelés vezetésének módja egyéb kritikus helyeken: szerkezeti dilatáció. Működési elv: Az alapozáson átmenő dilatációs hézagokban: - dominánsan vízszintes, vagy - vízszintes és függőleges elmozdulások keletkeznek. A kialakuló húzó igénybevételeket a szigetelés megcsúszása kell, hogy felvegye, A nyíró igénybevételeket az erősítő lemezek - vértezés, fémlemez líra veszi fel. Víznyomás esetén a hidrosztatikai nyomás felvétele és csökkentése is feladat. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 42. dia /59
43 4) Alapozás vízszigetelésének megtervezése Vízszigetelés vezetésének módja egyéb kritikus helyeken: szerkezeti dilatáció. kis dilatációs mozgás esetén nagy dilatációs mozgás esetén Ábra forrása: Horváth, 1997 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 43. dia /59
44 5) Alapozás körüli szivárgó rendszer megtervezése Készülhet rétegvízek ellen talajnedvesség elleni szigeteléssel. F < 200 m 2 alapterületű épületnél szivárgó-gyűrű épül. F > 200 m 2 alapterületnél a padló alatt + szivárgófelület készül. A szivárgó-rendszer részei: - felületszivárgó lemez szűrőréteggel, - kavics szívótest geotextíl védelemmel, - dréncső 0,5 % lejtéssel, betonfenéken, az alap alsó és felső síkjához kijelölt védőtávolságokon belül, - kontrollakna, - padló alatti kavicsréteget bekötő átereszek. Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 44. dia /59
45 6) Alapozás, padlóburkolat hőszigetelésének megtervezése Geometria megtervezése: termikus burok Ábra forrása: Belső Udvar BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 45. dia /59
46 6) Alapozás, padlóburkolat hőszigetelésének megtervezése Ábra forrása: PA, 2009 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 46. dia /59
47 Rétegtervek Pontalap TP, TN - koptatóréteg (pl. kerámia) - koptatóréteg rögzítése (pl. habarcs vagy ragasztó) - koptatóréteg aljzata (pl. 6 cm aljzatbeton) - hőszigetelő réteg technológiai védelme (pl. PE fólia) - hőszigetelő réteg (pl cm PS hőszigetelés) - vízszigetelés védőrétege műanyag szigetlések esetén - vízszigetelés (pl, 1 rtg GV4 modifikált bitumenes lemez, vagy 1,0 PVC) - kellősítés (bitumen) vagy aljzatkiegyenlítő réteg (PVC) - vízszigetlés aljzata (pl. 10 cm vasalt aljzatbeton) - kapillaritás megszakító, kiegyenlító réteg (pl. 10 cm kavicsterítés) BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 47. dia /59
48 Rétegtervek Lemezalap TP, TN - koptatóréteg (pl. kerámia) - koptatóréteg rögzítése (pl. habarcs vagy ragasztó) - koptatóréteg aljzata (pl. 6 cm aljzatbeton) - szerelőréteg védelme (pl. PE fólia) - úsztató, szerelőréteg (pl. 5 cm PS hőszigetelés) - vízszigetelés védőrétege műanyag szigetlések esetén - vízszigetelés (pl, 1 rtg GV4 modifikált bitumenes lemez, vagy 1,0 PVC) - kellősítés (bitumen) vagy aljzatkiegyenlítő réteg (PVC) - méretezett lemazalap (pl. 40 cm vasbeton lemez) - hőszigetelő réteg (pl cm XPS hőszigetelés) - kapillaritás megszakító, kiegyenlító réteg (pl. 10 cm kavicsterítés) BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 48. dia /59
49 Rétegtervek Lemezalap TV - koptatóréteg (pl. kerámia) - koptatóréteg rögzítése (pl. habarcs vagy ragasztó) - koptatóréteg aljzata (pl. 6 cm aljzatbeton) - hőszigetelő réteg technológiai védelme (pl. PE fólia) - hőszigetelő réteg (pl. 15 cm PS hőszigetelés) - méretezett lemazalap (pl. 40 cm vasbeton lemez) - szigetelés védő réteg (pl. 5 cm aljzatbeton) - vízszigetelés védőrétege műanyag szigetlések esetén vízszigetelés (pl, 2-3 rtg GV4 modifikált bitumenes lemez, vagy 1,5-2 PVC) - kellősítés (bitumen) vagy aljzatkiegyenlítő réteg (PVC) - vízszigetlés aljzata (pl. 10 cm vasalt aljzatbeton) - kapillaritás megszakító, kiegyenlító réteg (pl. 10 cm kavicsterítés) BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 49. dia /59
50 Csomópontok vb. alaplemez vb. alaplemez szerelőbeton szerelőbeton Ábra forrása: Tető-Plusz, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 50. dia /59
51 Csomópontok vb. alaplemez Ábra forrása: Tető-Plusz, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 51. dia /59
52 Csomópontok vb. alaplemez vb. alaplemez vb. alaplemez szerelőbeton szerelőbeton szerelőbeton Ábra forrása: Tető-Plusz, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 52. dia /59
53 Alapozás kivitelezési kérdései Munkagödör kiásásának nehézségei: - talajminőség, - talajvíz, - szomszédos épület, - megközelíthetőség. Vasszerelés, betonozás nehézségei: - megközelíthetőség, - munkaházagok, szakaszolás. Vízszigetelés nehézségei: - megfelelő aljzat biztosítása, - szigetelés átszúródás elleni védelme, - szigetelés rögzítése, felületfolytonosítása, - szigetelés következő munkafolyamatoktól való védelme, - csőáttörések megvelelő vízzáróságú kivitelezése. Szivárgók megfelelő kialakítása - lejtés, tisztíthatóság, stb. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 53. dia /59
54 Vízszigetelés kivitelezési kérdései / 1 a) a) b) b) c) d) Hajlat kialakítása: a) bevonatszig. b) ragasztott bit. l. c) hegesztett bit. l. d) műanyag l. Szigetelés beszorítása a) Feszültségábrák b) Beszorítás és vízfelvétel kapcsolata Sarkok szigetlése Ábra forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 54. dia /59
55 Vízszigetelés kivitelezési kérdései / 2 a) b) Jellemző átlapolások a) bitumen b) műanyag Ábra forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 55. dia /59
56 Alapozás gazdaságossági kérdései sávalap pontalap lemezalap BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 56. dia /59
57 Alapozás gazdaságossági kérdései Egységár [Ft/m3] Sávalapozás Pontalapozás Lemezalap m3 Ft m3 Ft m3 Ft Földkitermelés Beton zsaluzás nélkül Beton zsaluzva Vasalt beton zsaluzva Vasbeton zsaluzva Mindösszesen BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 57. dia /59
58 Ellenőrző kérdések 1. Sorolja fel csoportosítva az alapozások lehetséges fajtáit! 2. Milyen tényezők határozzák meg az alapozási sík mélységét? 3. Ismertesse a bitumenes vastaglemez / műanyag lemezszigetelés fontosabb tulajdonságait, beépítés jellemző módjait! 4. Ismertesse a bevonat-szigetelések fontosabb tulajdonságait és három típusát! 5. Ismertesse milyen elvek mentén dönt a pontalap, gerenda alap, vagy lemezalap kiválasztása mellett! 6. Rajzi ábrával illusztrálva mutassa be a szomszédos épület alapozási síkjához történő illeszkedés lehetőségeit, szabályait! 7. Milyen talaj felől érkező vízhatásokat ismer, ezen hatások ellen milyen szintű vízszigetelést kell alkalmazni? 8. Rajzi ábrával illusztrálja, hogy pontalapok alatt a vízszigetelés átvezetése milyen módon oldható meg! BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 58. dia /59
59 Ajánlott irodalom Gábor László: Épületszerkezettan II. Nemzeti Tankönyvkiadó, Horváth Sándor (et.al): Vízszigetelési zsebkönyv. Magyar Médiaprint Szakkiadó, Széll Mária: Alapozás (előadásjegyzet) Széll Mária: Talajjal érintkező szerkezetek szigetelése (előadásjegyzet) Tető-Plusz Kft: Alkalmazástechnika, Egyéb felhasznált irodalom Hunginvest Mérnöki Iroda: Építőipari Költségbecslési Segédlet. ÉTK, Passzívház Akadémia (PA): Passzívház csomópontok felhasználóknak, Diákon hivatkozott gyártók alkalmazástechnikai leírásai. Köszönöm a figyelmüket! medgyasszay.peter@met.bme. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 59. dia /59
