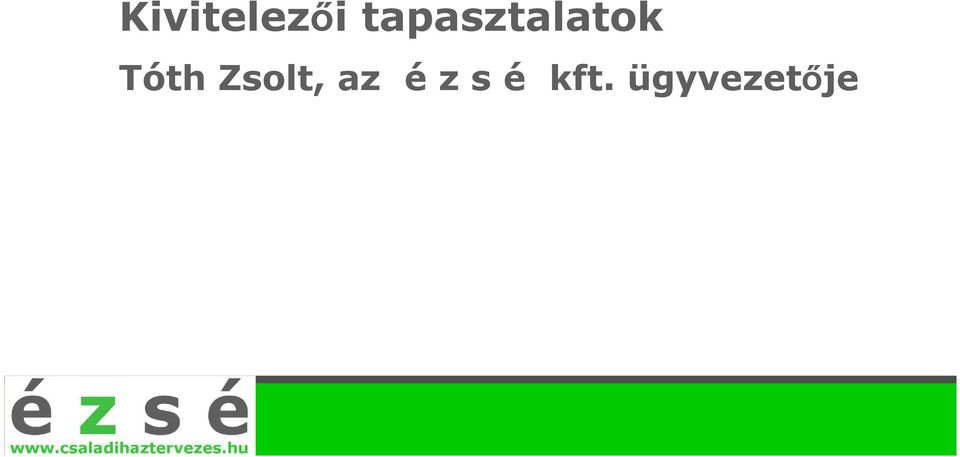

1 Kivitelezői tapasztalatok Tóth Zsolt, az é z s é kft. ügyvezetője

2 Lépéshangszigetelés az elterjedt gyakorlat: - 2 cm úsztatóréteg - 0,5 cm dilatáció a szegélynél, előre szabott csíkból ehelyett a mi javaslatunk: - min. 4 cm úsztatóréteg - 2 cm dilatáció a szegélynél, magasabb csíkból visszavágva

3 Hőszigetelés melyik anyag hova olcsó? lépéshangszigetelés EPS (Hungarocell) (cm-enkénti lépcsőben kapható) padlásfödém nem járható egy része járható a teljes padlás járható szálas szálas+osb EPS+OSB dryvit EPS

4 Hőhídmegszakító problémák - drága ( Ft/m) - a többi felülethez képest még így is kevés a hőszigetelés (5 cm) megoldás kerüljük el!

5 Teraszburkolat a megszokott rétegrend: szűrőbeton + kerámia burkolat - nem működik (szétfagy) - legalább vízhatlan réteg legyen a kerámia alatt

6 Teraszburkolat ehelyett: nem fix burkolat térkő fa

7 Ajtó vízszigetelés a vízszintes vízszigetelést fel kell hajtani a vakküszöbre!

8 Vízszintes szigetelés miért rossz, hogy van? - csőtörés esetén minden ázik, nehéz megtalálni a hibát mit lehet ez ellen tenni? - minél kevesebb toldás legyen benne - legyenek felvételek a csövek helyéről

9 Műszeres vizsgálatok milyen fajtái vannak? elektroakusztikus, thermográfiai, nedvesség stb. mire jók? ki lehet deríteni a segítségükkel a szemmel nem látható hibákat, a csövek, vezetékek nyomvonalát probléma korlátozott a használhatósága, pl. a padlóba épített fólia torzítja a jelet elektroakusztikus mérőműszer hőkamerás felvétel

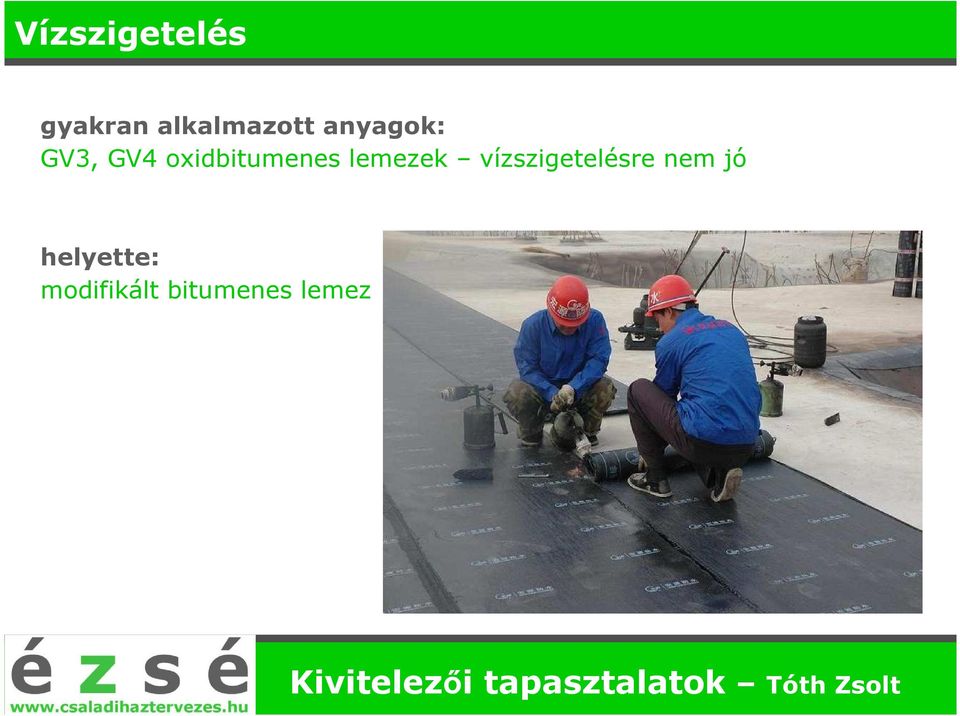

10 Vízszigetelés gyakran alkalmazott anyagok: GV3, GV4 oxidbitumenes lemezek vízszigetelésre nem jó helyette: modifikált bitumenes lemez

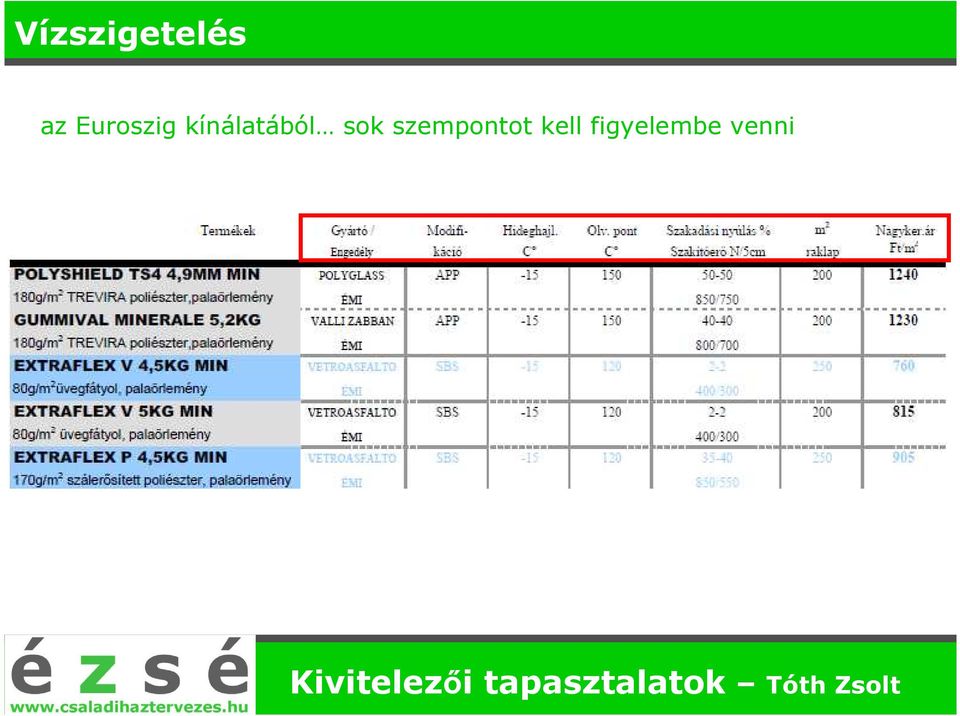

11 Vízszigetelés az Euroszig kínálatából sok szempontot kell figyelembe venni

12 Salak nem mindig sugárzik! a Műegyetemen bevizsgálják (magánszemélyeknek ingyen) ha mégis ki kell szedni: nem feltétlenül érdemes könnyűbetont tenni helyette. az EPS olcsóbb.

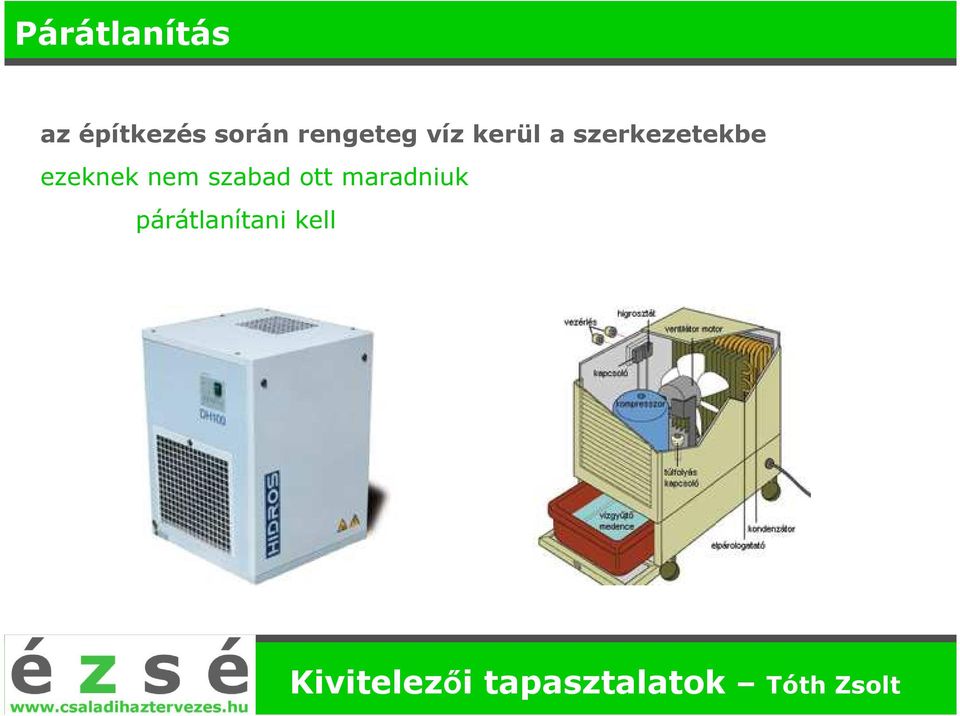

13 Párátlanítás az építkezés során rengeteg víz kerül a szerkezetekbe ezeknek nem szabad ott maradniuk párátlanítani kell

14 Belső ajtók két gyakori hiba: ferde a fal, emiatt az ajtó rosszul működik rossz helyen van a padlóburkolat dilatációja mit lehet tenni? - pontosan kell falazni laminált padló esetén - gyalulni kell az ajtólap tetejéből

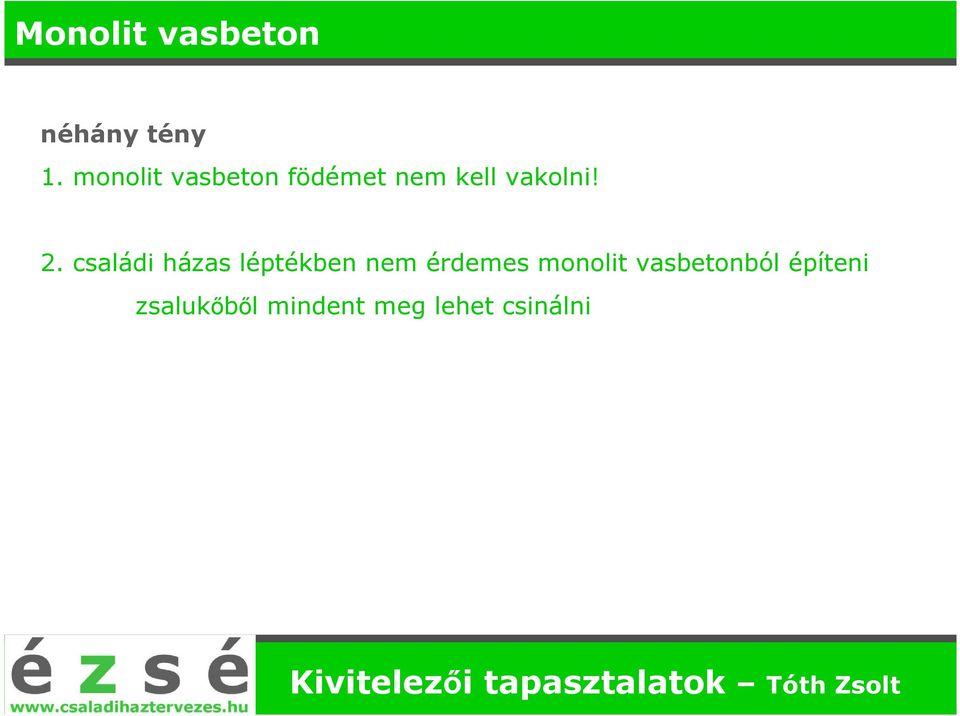

15 Monolit vasbeton néhány tény 1. monolit vasbeton födémet nem kell vakolni! 2. családi házas léptékben nem érdemes monolit vasbetonból építeni zsalukőből mindent meg lehet csinálni

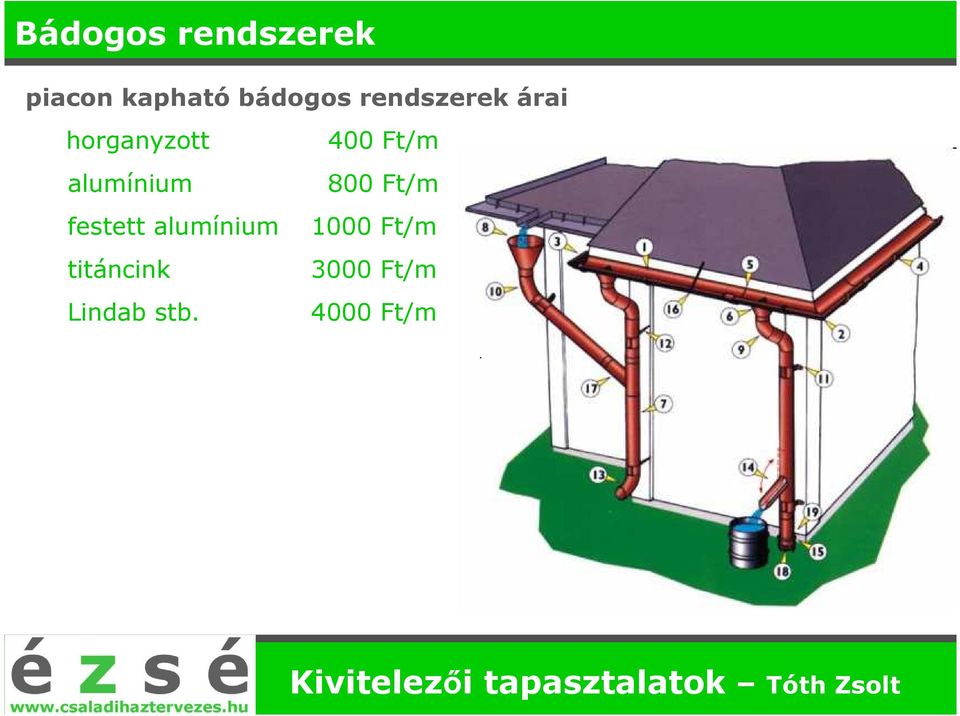

16 Bádogos rendszerek piacon kapható bádogos rendszerek árai horganyzott alumínium festett alumínium titáncink Lindab stb. 400 Ft/m 800 Ft/m 1000 Ft/m 3000 Ft/m 4000 Ft/m

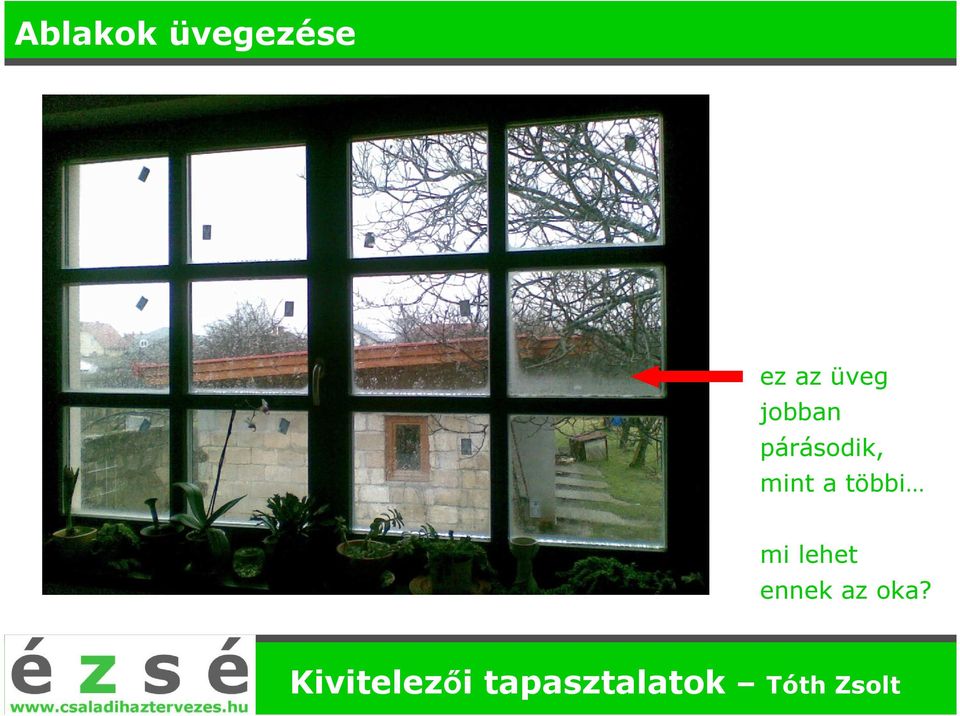

17 Ablakok üvegezése ez az üveg jobban párásodik, mint a többi mi lehet ennek az oka?

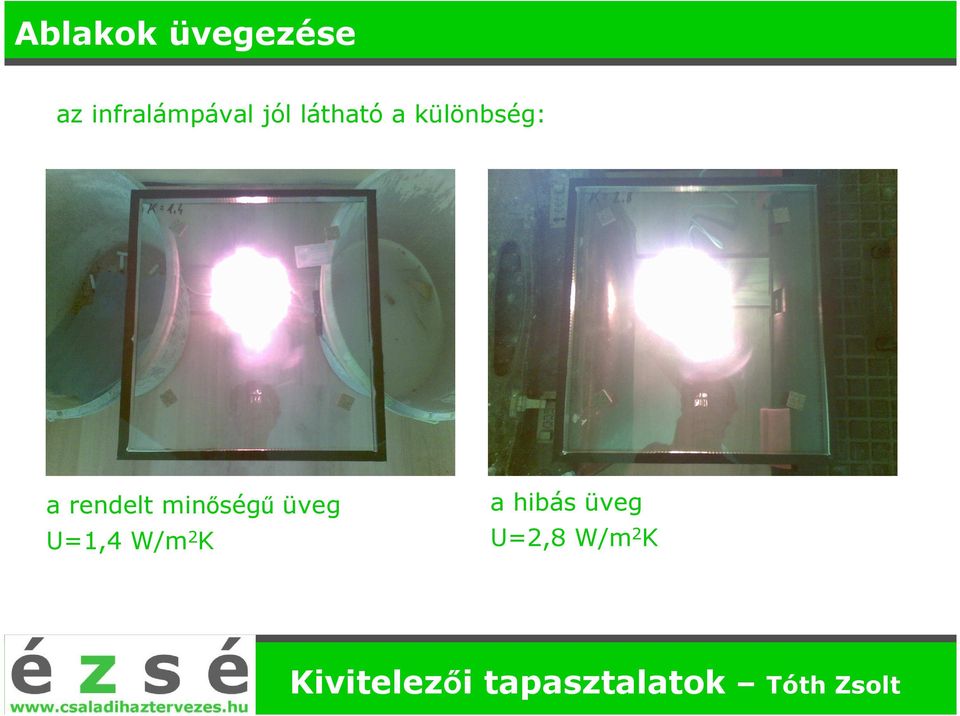

18 Ablakok üvegezése az infralámpával jól látható a különbség: a rendelt minőségű üveg U=1,4 W/m 2 K a hibás üveg U=2,8 W/m 2 K

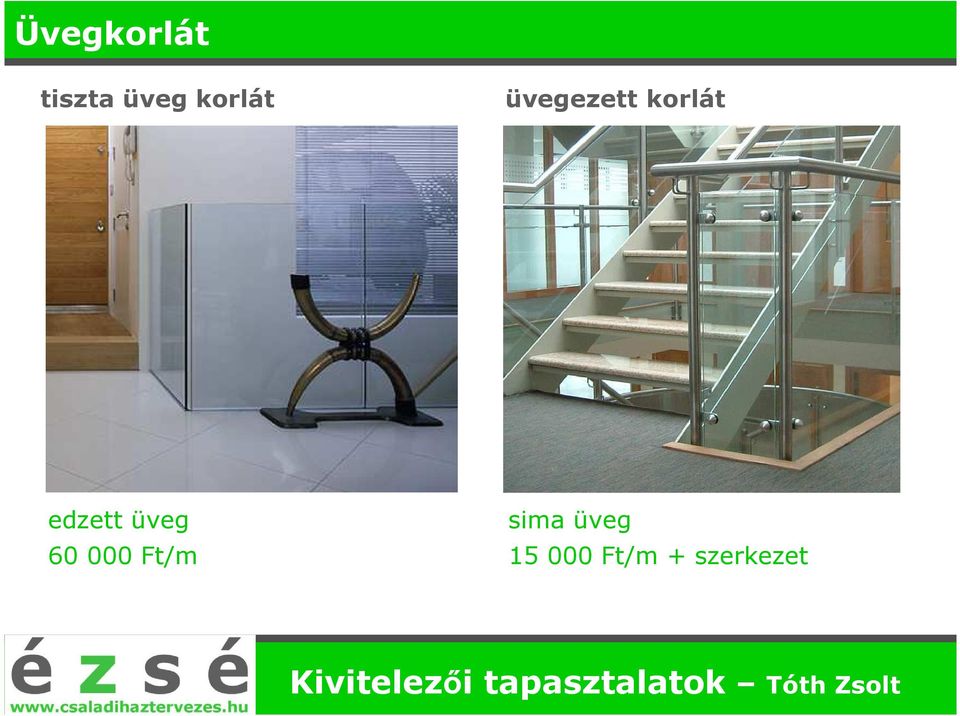

19 Üvegkorlát tiszta üveg korlát üvegezett korlát edzett üveg Ft/m sima üveg Ft/m + szerkezet

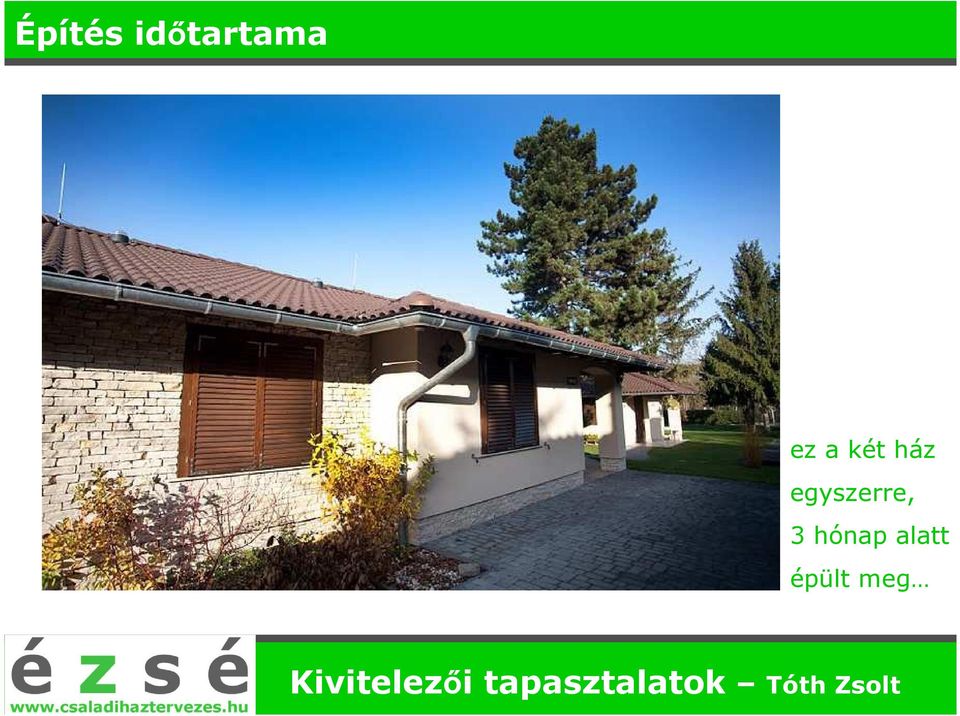

20 Építés időtartama ez a két ház egyszerre, 3 hónap alatt épült meg

21 Építés időtartama

22 Építés időtartama

23 Építés időtartama Köszönöm a figyelmet!
