VOLVO V50 Rövid kezelési útmutató

Átírás

1 VOLVO V50 Rövid kezelési útmutató KÖSZÖNTJÜK ÚJ VOLVÓJÁBAN! Egy új autó megismerése mindig izgalmas élmény. Ebben igyekszik segítséget nyújtani a Rövid kezelési útmutató, amellyel alig néhány perc alatt áttekintheti új Volvója legfontosabb jellemzőit és szolgáltatásait. Az autó használatával és karbantartásával kapcsolatos részletes tájékoztatást, valamint a jármű műszaki adatait a Kezelési útmutató tartalmazza. Ott találja meg azokat a fontos figyelmeztetéseket és biztonsági előírásokat is, amelyek betartása nélkülözhetetlen a biztonságos autózáshoz. Útmutatónk olyan opcionális felszerelésekről szóló ismertetőket is tartalmazhat, amelyek az Ön autójában nem állnak rendelkezésre. Autójáról további információkat talál a honlapon.

2 Indítókulcs és távvezérlő Kihúzható kulcsszár A távvezérlőből kihúzható fém kulcsszár a kesztyűtartót nyitja. Ha lemerült az akkumulátor, a vezetőoldali ajtózár is a kulcsszárral nyitható. Zárja az oldalajtók és a csomag tér ajtó zárját, valamint aktiválja a riasztót Nyitja az oldalajtók és a csomagtérajtó zárját, valamint kikapcsolja a riasztót* Csak a csomagtérajtó zárját nyitja (de magát a csomagtérajtót kézzel kell felnyitni) Keresőfény. Bekapcsolja a helyzetjelzőket, a rendszámtábla-világítást és a külső tükrök talajmegvilágító lámpáit, valamint az utastérvilágítást Pánikgomb. vészhelyzetben kb. 3 másodpercig lenyomva tartva beindítja a riasztó szirénáját * Ha a zárak nyitása után két percen belül nem nyitják ki sem az egyik oldalajtót, sem a csomagtérajtót, a zárakat automatikusan visszazárja a rendszer. Hidegindítás MEGJEGYZÉS Hidegindítás után az alapjárati fordulatszám a külső hőmérséklettől függetlenül egy ideig magasabb a szokásosnál. Ennek az a célja, hogy a katalizátor-rendszer hamarabb érje el a hatékony működéshez szükséges üzemi hőmérsékletet. Automatikus indítás Nyomja le a kuplungot, ill. a fékpedált. Fordítsa el a távvezérlőt/a gyújtáskapcsolót a III állásba (a végállásba), és engedje el egyből a motor automatikusan beindul. A dízelmotorok indítása előtt a gyújtáskapcsolót mindaddig a II állásban kell tartani, amíg a műszerfalon ki nem alszik az előizzítás jelzőlámpája. IRÁNYJELZŐK A KORMÁNY ÁLLÍTÁSA A Rövid irányjelzés, három villanás B Folyamatos irányjelzés VIGYÁZAT! A kormánykerék helyzetét mindig indulás előtt állítsa be, soha ne vezetés közben.

3 VILÁGÍTÁSKAPCSOLÓK Fényszóró szintbeállítás (a Dual-Xenon fényszórók esetében automatikus) Automatikus tompított fény. A fénykürt kapcsolható, a távfény nem. Helyzetjelző (a motor leállításakor sem kapcsolódik ki) Tompított fény. A távfény bekapcsolható (a motor leállításakor a tompított és a távfény is kikapcsolódik) Aktív Dual-Xenon fényszórók. Ebben a kapcsolóállásban a kormánykerék elfordításával a fényszóró is elfordul Műszerfal-világítás Első ködfényszórók A töltőnyílás fedelének nyitása Hátsó ködlámpa (csak a vezető oldalán) A B Fénykürt Távfény/tompított fény közötti váltás és kísérőfény VEZÉRLŐPANEL A VEZETŐOLDALI AJTÓBAN L R A külső visszapillantó tükrök állítása. Az L (bal) vagy az R (jobb) gombbal válaszsza ki a tükröt, majd a középső vezérlőgombbal állítsa be. A tükrök be- és kihajtásához egyidejűleg nyomja meg az L és az R gombokat. 1 Részleges nyitás/zárás. A gombot az első ütközőpontig lenyomva, ill. felhúzva az ablak a gomb elengedéséig mozog. 2 Teljes nyitás/zárás. A gombot a második ütközőpontig lenyomva, ill. felhúzva az ablak teljesen kinyílik, ill. bezáródik. A gomb lenyomására a hátsó ablakok helyi vezérlése kikapcsol, és ha az autóban van elektromos gyermekzár belülről a hátsó ajtók sem nyithatók. Holttérfigyelő rendszer (BLIS) A fénylő nedves útfelületről visszatükröződő fény, a jármű saját, a világos színű úton látható árnyéka, vagy a kamerában megjelenő, alacsonyan álló nap következtében a BLIS jelzőfény olyankor is kigyulladhat, amikor nincs jármű a holttérben. A rendszer közvetlen meghibásodása esetén Holttérfigyelő szerviz szüks. üzenet jelenik meg a kijelzőn.

4 AUDIORENDSZER 1 Főkapcsoló és hangerőszabályzó. Megnyomásával be- vagy kikapcsolhatja a készüléket. Elforgatásával állítható a hangerő. 2 Rádió gomb. Ismételt lenyomásával választhatja ki az AM, FM1 vagy FM2 hullámsávokat. 4 Kijelző 5 MODE gomb. Ismételt lenyomásával választhat a CD, illetve az AUX (analóg)* és az USB (digitális) bemenetek között. 6 Megnyomásával kiválasztható a beállítandó hangszín, pl. MÉLY, vagy hanghatás, pl. Dolby Pro Logic II vagy MÉLYSUGÁRZÓ. Elforgatásával végezhető el a beállítás. 9 MENU gomb. A lenyomására megjelenő menüben állítható az AUX bemenet érzékenysége, itt módosíthatók a speciális audio beállítások, ill. itt kapcsolhatja be az aktív mélysugárzót. Rádió 6 Állomáskereső. Elforgatásával választhatja ki a keresett rádióállomást. 8 A bal és jobb nyílbillentyűk rövid lenyomására a rádió a következő/előző legerősebb rádióállomásra vált. 10 Előző/következő beprogramozott állomás. A 0 9 gombok kb. 2 másodpercig tartó lenyomásával az éppen behangolt állomás erre a gombra programozódik. Az FM1 és FM2 hullámsávban állomás programozható, amelyek a 0 9 gombok rövid lenyomásával is behívhatók. A 10 legjobban vehető állomás automatikus tárolása. A művelet a gomb kb. 2 másodpercig tartó lenyomásával indítható. A kijelzőn eközben AUTOM. TÁROLÁS üzenet látható. A tárolt adók közül a 0 9 gombok megnyomásával választhat. CD-lejátszó 3 A gomb rövid lenyomására a lejátszó kiadja az aktuális lemezt. A gomb hosszú lenyomására a lejátszó az összes lemezt kiadja**. 6 A gomb elforgatásával válthat a CD-lemezen levő zeneszámok között. 7 A hatlemezes CD-váltóban levő lemezek között az 1 1 gombokkal válthat**. 10 A bal és jobb nyílbillentyűk lenyomására a CD-lejátszó az éppen játszott szám elejére, ill. a következő számra ugrik. A fel és le nyilakkal a CD-váltóban levő lemezek között válthat**. *A csatlakoztatott lejátszó hangerejét állítsa közepes szintre. **Csak CD-váltós készülékeknél. Ablaktörlők és esőérzékelő A Egyszeri törlés 0 Ki B Szakaszos törlés. Üteme a (2) szabályzóval állítható. C Normál törlés 1 Esőérzékelő kapcsoló. Csak a kapcsolókar 0 állásában működik. 2 Az esőérzékelő érzékenységét, ill. a szakaszos törlés gyakoriságát szabályzó forgókapcsoló. 3 Hátsó ablaktörlő szakaszos/normál sebességű törlés kapcsoló. D E F Gyors törlés Szélvédő- és fényszórómosó Hátsó ablakmosó Az esőérzékelő aktív állapotát jelző lámpa

5 Elektronikusan vezérelt légkondicionáló (ECC) Automatikus vezérlés Automatikus üzemmódban az ECC úgy szabályozza az összes klíma funkciót, ill. hűti vagy fűti az autót, hogy az utastér hőmérséklete a beállított értéken maradjon, a levegőminőség pedig optimális legyen. 1 Automatikus vezérlés kapcsoló. Ha a gomb ellenőrző lámpája világít, az ECC automatikus üzemmódban van. A gomb ismételt lenyomásával válthat manuális vezérlésre. 7 Hőmérséklet szabályzó. A gomb többszöri lenyomásával választhat, hogy csak a bal (L), csak a jobb (R) vagy mindkét oldali hőmérsékletet kívánja-e beállítani. A gomb elforgatásával állítható be a kívánt hőmérséklet. A beállított értékek a kijelzőn is megjelennek. Manuális vezérlés 1 Ventilátor fúváserősség 2 Maximális párátlanítás. A rendszer a legerősebb ventilátor-fokozattal a szélvédőre és az oldalsó ablakokra fújja a levegőt 3 M belsőlevegő-keringtetés be- és kikapcsolása. A aktív utastérszűrő rendszer be- és kikapcsolása. 4 A hátsó szélvédő és a külső visszapillantó tükrök párátlanítása. 5 A levegő elosztása 6 Légkondicionálás be-/kikapcsolása. Hűti az utasteret és párátlanítja az ablakokat. KIKAPCSOLHATÓ UTASOLDALI FRONTLÉGZSÁK VIGYÁZAT! A légzsákkapcsoló helytelen használata életveszélyes következményekkel járhat. Ha a kapcsoló használatával kapcsolatban a legkisebb kétsége van, olvassa el a Kezelési útmutatót. A légzsák kikapcsolása A kikapcsolható utasoldali frontlégzsák kapcsolója a műszerfal jobb oldalfalán található. Be- vagy kikapcsolásához használja a kihúzható kulcsszárat. OFF a légzsák ki van kapcsolva. A légzsák kikapcsolt állapotára a belső vissza pillantó tükör felett kigyulladó PASS AIRBAG OFF (Utasoldali légzsák kikapcsolva) felirat is figyelmeztet. Ilyenkor az első ülésen is utazhat emelőpárnán vagy gyermekülésben ülő gyermek, de az első ülésen 140 cm-nél magasabb személy nem utazhat. ON a légzsák be van kapcsolva. Az első ülésen csak 140 cm-nél magasabb személy utazhat. Ilyenkor emelőpárnát vagy gyermekülést ide helyezni tilos és életveszélyes.

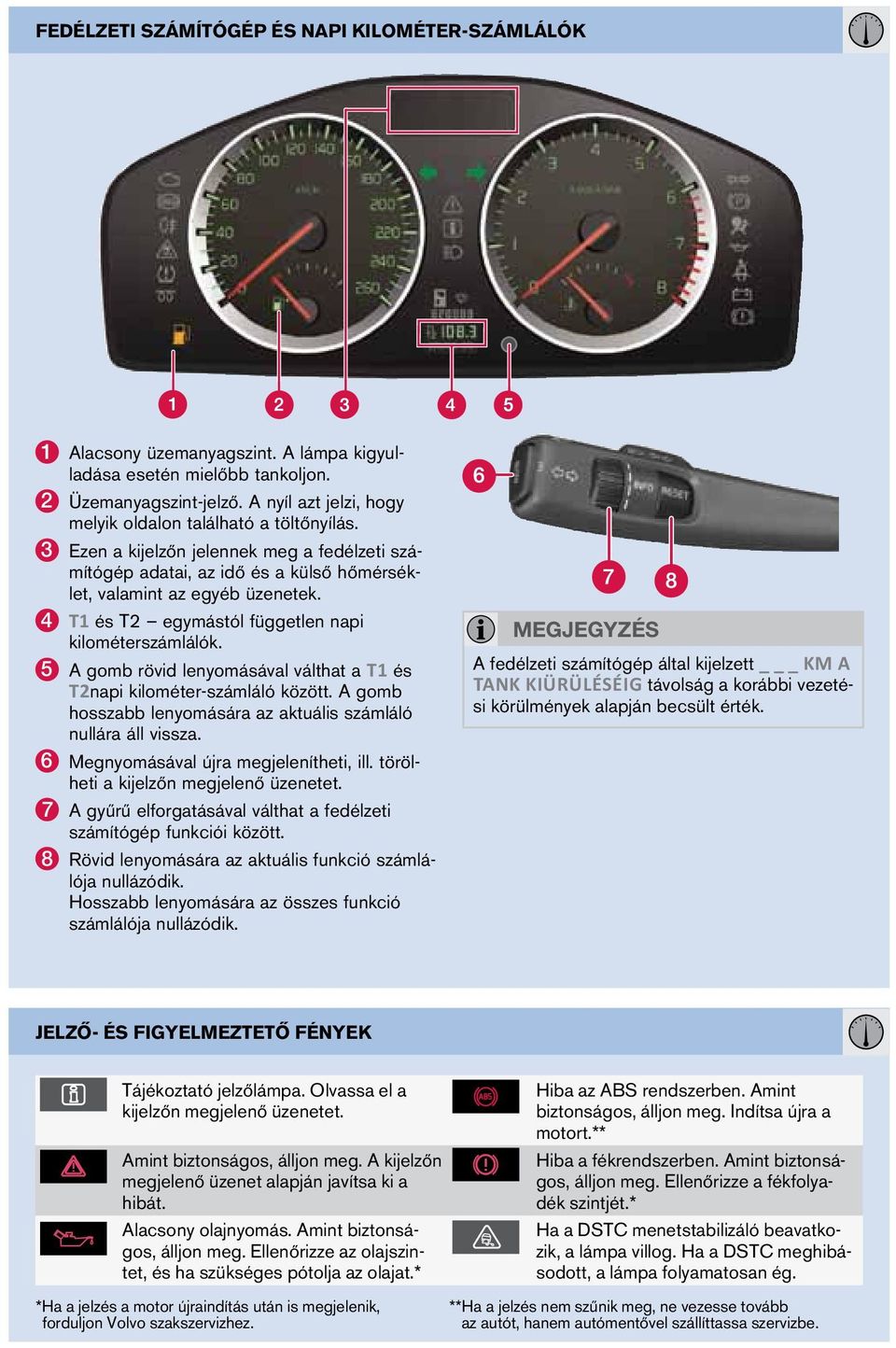

6 FEDÉLZETI SZÁMÍTÓGÉP ÉS NAPI KILOMÉTER-SZÁMLÁLÓK 1 Alacsony üzemanyagszint. A lámpa kigyulladása esetén mielőbb tankoljon. 2 Üzemanyagszint-jelző. A nyíl azt jelzi, hogy melyik oldalon található a töltőnyílás. 3 Ezen a kijelzőn jelennek meg a fedélzeti számítógép adatai, az idő és a külső hőmérséklet, valamint az egyéb üzenetek. 4 T1 és T2 egymástól független napi kilométerszámlálók. 5 A gomb rövid lenyomásával válthat a T1 és T2napi kilométer-számláló között. A gomb hosszabb lenyomására az aktuális számláló nullára áll vissza. 6 Megnyomásával újra megjelenítheti, ill. törölheti a kijelzőn megjelenő üzenetet. 7 A gyűrű elforgatásával válthat a fedélzeti számítógép funkciói között. 8 Rövid lenyomására az aktuális funkció számlálója nullázódik. Hosszabb lenyomására az összes funkció számlálója nullázódik. megjegyzés A fedélzeti számítógép által kijelzett _ km a tank kiürüléséig távolság a korábbi vezetési körülmények alapján becsült érték. JELZŐ- ÉS FIGYELMEZTETŐ FÉNYEK Tájékoztató jelzőlámpa. Olvassa el a kijelzőn megjelenő üzenetet. Amint biztonságos, álljon meg. A kijelzőn megjelenő üzenet alapján javítsa ki a hibát. Alacsony olajnyomás. Amint biztonságos, álljon meg. Ellenőrizze az olajszintet, és ha szükséges pótolja az olajat.* * Ha a jelzés a motor újraindítás után is megjelenik, forduljon Volvo szakszervizhez. Hiba az ABS rendszerben. Amint biztonságos, álljon meg. Indítsa újra a motort.** Hiba a fékrendszerben. Amint biztonságos, álljon meg. Ellenőrizze a fékfolyadék szintjét.* Ha a DSTC menetstabilizáló beavatkozik, a lámpa villog. Ha a DSTC meghibásodott, a lámpa folyamatosan ég. ** Ha a jelzés nem szűnik meg, ne vezesse tovább az autót, hanem autómentővel szállíttassa szervizbe.

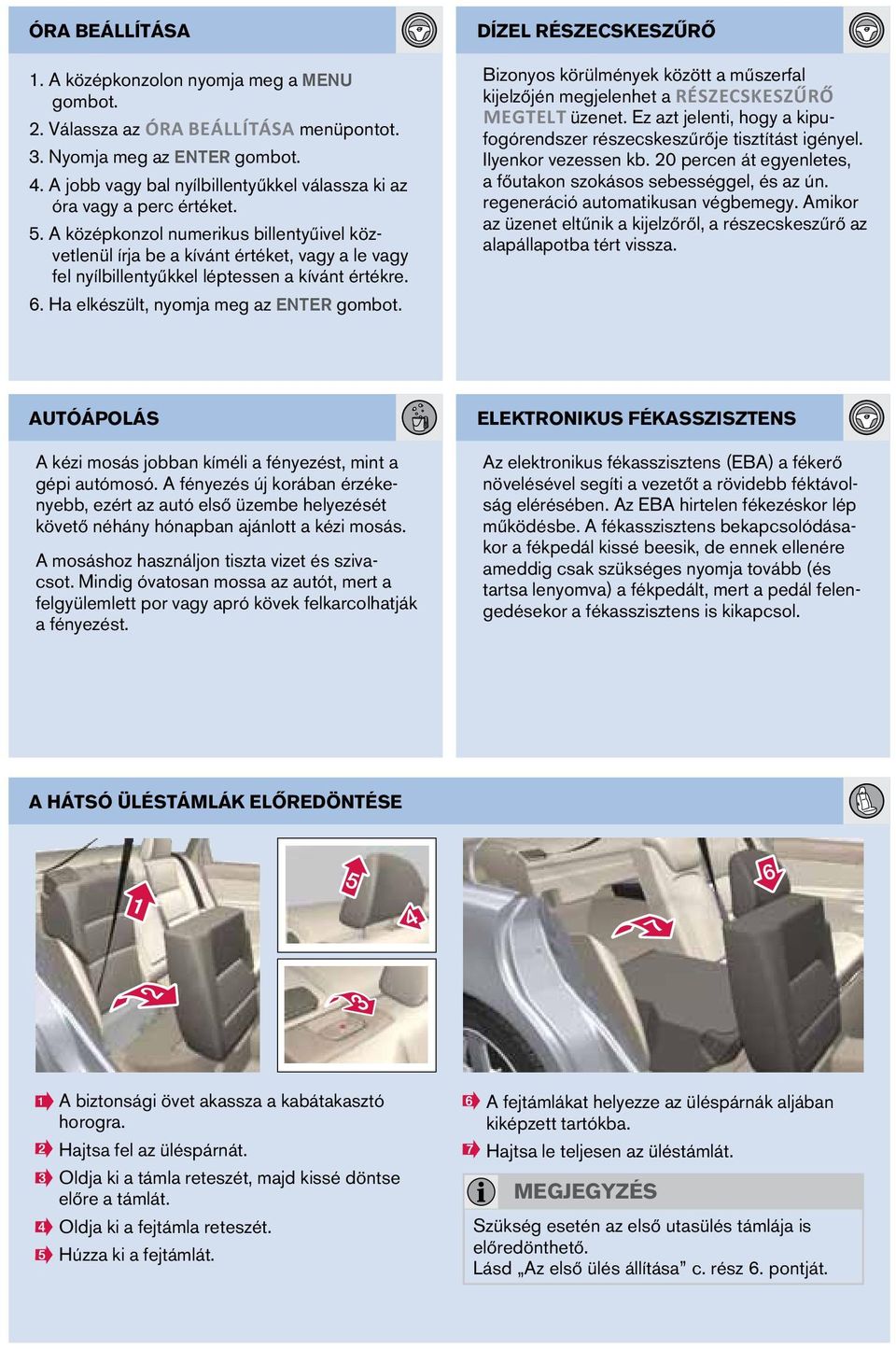

7 Óra beállítása 1. A középkonzolon nyomja meg a MENU gombot. 2. Válassza az Óra beállítása menüpontot. 3. Nyomja meg az ENTER gombot. 4. A jobb vagy bal nyílbillentyűkkel válassza ki az óra vagy a perc értéket. 5. A középkonzol numerikus billentyűivel közvetlenül írja be a kívánt értéket, vagy a le vagy fel nyílbillentyűkkel léptessen a kívánt értékre. 6. Ha elkészült, nyomja meg az ENTER gombot. dízel részecskeszűrő Bizonyos körülmények között a műszerfal kijelzőjén megjelenhet a Részecskeszűrő megtelt üzenet. Ez azt jelenti, hogy a kipufogórendszer részecskeszűrője tisztítást igényel. Ilyenkor vezessen kb. 20 percen át egyenletes, a főutakon szokásos sebességgel, és az ún. regeneráció automatikusan végbemegy. Amikor az üzenet eltűnik a kijelzőről, a részecskeszűrő az alapállapotba tért vissza. autóápolás A kézi mosás jobban kíméli a fényezést, mint a gépi autómosó. A fényezés új korában érzékenyebb, ezért az autó első üzembe helyezését követő néhány hónapban ajánlott a kézi mosás. A mosáshoz használjon tiszta vizet és szivacsot. Mindig óvatosan mossa az autót, mert a felgyülemlett por vagy apró kövek felkarcolhatják a fényezést. Elektronikus fékasszisztens Az elektronikus fékasszisztens (EBA) a fékerő növelésével segíti a vezetőt a rövidebb féktávolság elérésében. Az EBA hirtelen fékezéskor lép működésbe. A fékasszisztens bekapcsolódásakor a fékpedál kissé beesik, de ennek ellenére ameddig csak szükséges nyomja tovább (és tartsa lenyomva) a fékpedált, mert a pedál felengedésekor a fékasszisztens is kikapcsol. A hátsó üléstámlák előredöntése 1 A biztonsági övet akassza a kabátakasztó horogra. Hajtsa fel az üléspárnát. Oldja ki a támla reteszét, majd kissé döntse előre a támlát. Oldja ki a fejtámla reteszét. Húzza ki a fejtámlát. A fejtámlákat helyezze az üléspárnák aljában kiképzett tartókba. Hajtsa le teljesen az üléstámlát. megjegyzés Szükség esetén az első utasülés támlája is előredönthető. Lásd Az első ülés állítása c. rész 6. pontját.

8 az első ülés állítása 1 Deréktámasz 2 A háttámla döntése Az üléspárna fel-/le mozgatása Az üléspárna első peremének magasságállítása Az ülés előre-hátra mozgatása Az utasülés támlájának ledöntése bevásárlótáska tartó TÁROLÓREKESZEK, 12 V-OS ALJZAT ÉS AUX/USB BEMENET Az utastérben elhelyezett 12 V-os aljzatok a gyújtáskapcsoló 0 vagy I állásában működnek. A csomagtartóban levő 12 V-os aljzat a gyújtáskapcsoló állásától függetlenül mindig feszültség alatt van. Az AUX/USB csatlakozó használatával a külső MP3-lejátszón, ipod -on vagy egyéb eszközön tárolt zenei fájlokat is a beépített audiorendszeren keresztül szólaltathatja meg. FIGYELEM! Ha a csomagtérben található 12 V-os csatlakozóaljzatot leállított motor mellett használja, lemerülhet az akkumulátor. TP (Hungarian). AT Printed in Hungary Copyright Volvo Car Corporation.
