1. A vizsgált gép ismertetése

Átírás

1

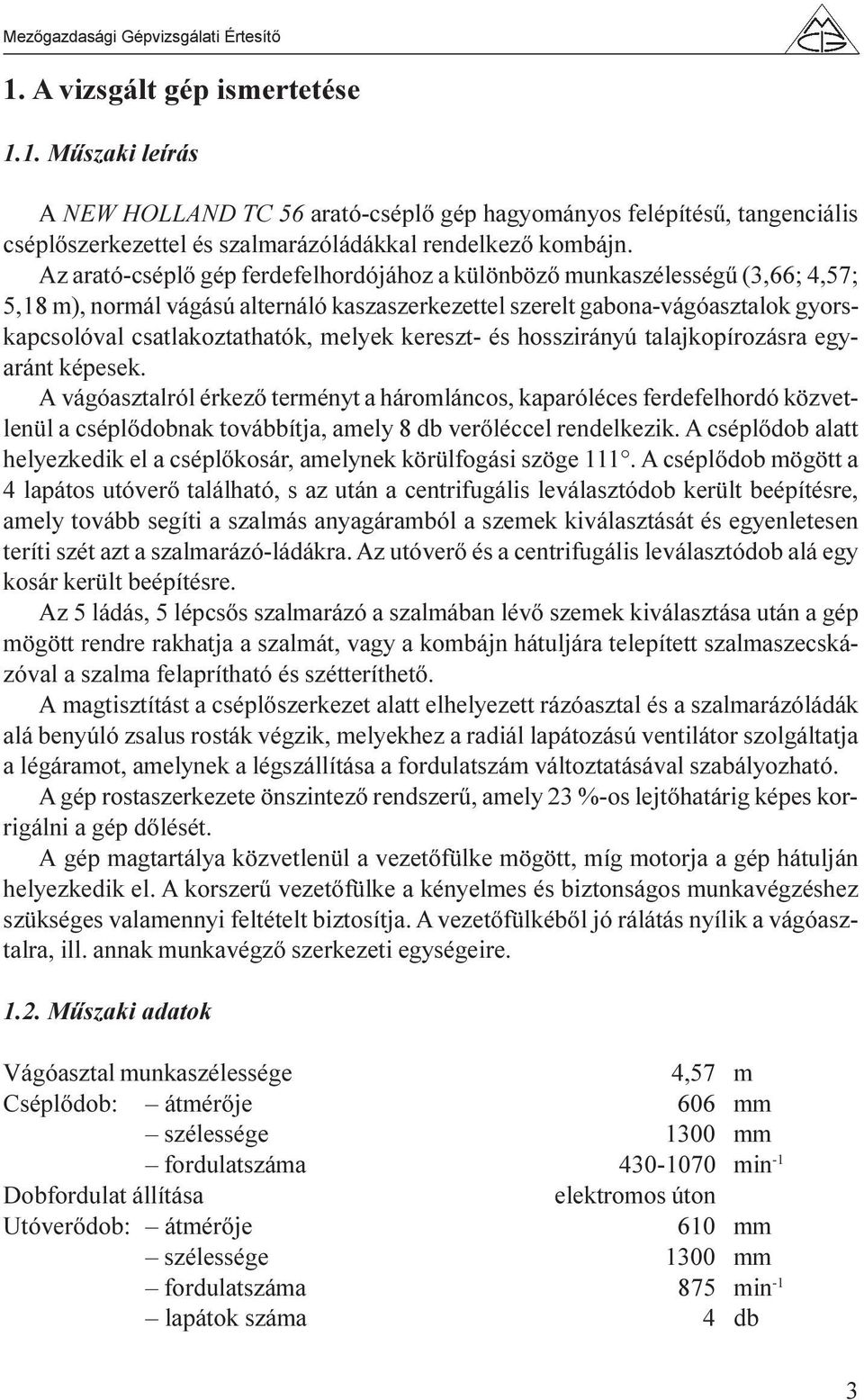

2 1. A vizsgált gép ismertetése 1.1. Mûszaki leírás A NEW HOLLAND TC 56 arató-cséplõ gép hagyományos felépítésû, tangenciális cséplõszerkezettel és szalmarázóládákkal rendelkezõ kombájn. Az arató-cséplõ gép ferdefelhordójához a különbözõ munkaszélességû (3,66; 4,57; 5,18 m), normál vágású alternáló kaszaszerkezettel szerelt gabona-vágóasztalok gyorskapcsolóval csatlakoztathatók, melyek kereszt- és hosszirányú talajkopírozásra egyaránt képesek. A vágóasztalról érkezõ terményt a háromláncos, kaparóléces ferdefelhordó közvetlenül a cséplõdobnak továbbítja, amely 8 db verõléccel rendelkezik. A cséplõdob alatt helyezkedik el a cséplõkosár, amelynek körülfogási szöge 111. A cséplõdob mögött a 4 lapátos utóverõ található, s az után a centrifugális leválasztódob került beépítésre, amely tovább segíti a szalmás anyagáramból a szemek kiválasztását és egyenletesen teríti szét azt a szalmarázó-ládákra. Az utóverõ és a centrifugális leválasztódob alá egy kosár került beépítésre. Az 5 ládás, 5 lépcsõs szalmarázó a szalmában lévõ szemek kiválasztása után a gép mögött rendre rakhatja a szalmát, vagy a kombájn hátuljára telepített szalmaszecskázóval a szalma felaprítható és szétteríthetõ. A magtisztítást a cséplõszerkezet alatt elhelyezett rázóasztal és a szalmarázóládák alá benyúló zsalus rosták végzik, melyekhez a radiál lapátozású ventilátor szolgáltatja a légáramot, amelynek a légszállítása a fordulatszám változtatásával szabályozható. A gép rostaszerkezete önszintezõ rendszerû, amely 23 %-os lejtõhatárig képes korrigálni a gép dõlését. A gép magtartálya közvetlenül a vezetõfülke mögött, míg motorja a gép hátulján helyezkedik el. A korszerû vezetõfülke a kényelmes és biztonságos munkavégzéshez szükséges valamennyi feltételt biztosítja. A vezetõfülkébõl jó rálátás nyílik a vágóasztalra, ill. annak munkavégzõ szerkezeti egységeire Mûszaki adatok Vágóasztal munkaszélessége 4,57 m Cséplõdob: átmérõje 606 mm szélessége 1300 mm fordulatszáma min -1 Dobfordulat állítása elektromos úton Utóverõdob: átmérõje 610 mm szélessége 1300 mm fordulatszáma 875 min -1 lapátok száma 4 db 3

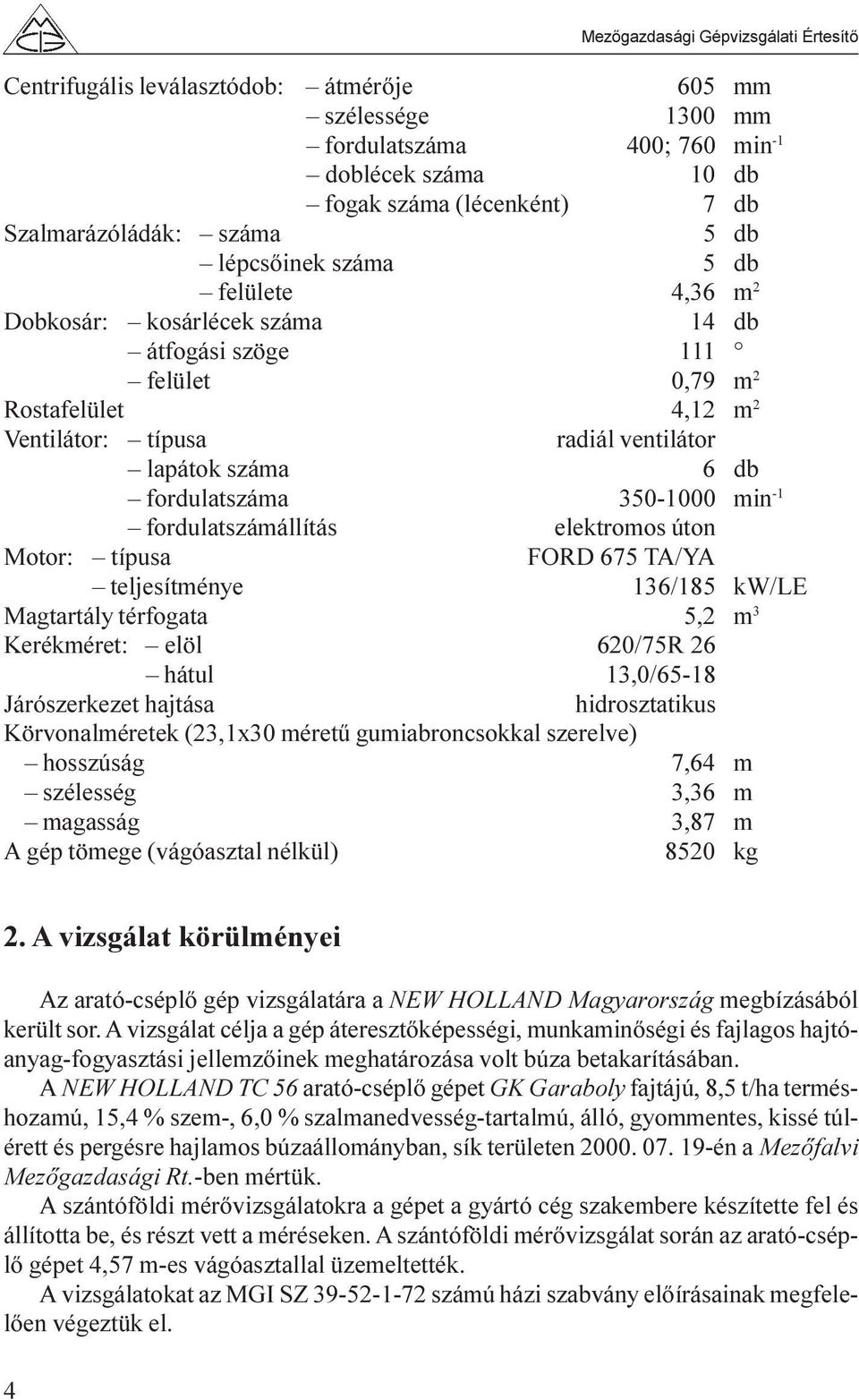

3 Centrifugális leválasztódob: átmérõje 605 mm szélessége 1300 mm fordulatszáma 400; 760 min -1 doblécek száma 10 db fogak száma (lécenként) 7 db Szalmarázóládák: száma 5 db lépcsõinek száma 5 db felülete 4,36 m 2 Dobkosár: kosárlécek száma 14 db átfogási szöge 111 felület 0,79 m 2 Rostafelület 4,12 m 2 Ventilátor: típusa radiál ventilátor lapátok száma 6 db fordulatszáma min -1 fordulatszámállítás elektromos úton Motor: típusa FORD 675 TA/YA teljesítménye 136/185 kw/le Magtartály térfogata 5,2 m 3 Kerékméret: elöl 620/75R 26 hátul 13,0/65-18 Járószerkezet hajtása hidrosztatikus Körvonalméretek (23,1x30 méretû gumiabroncsokkal szerelve) hosszúság 7,64 m szélesség 3,36 m magasság 3,87 m A gép tömege (vágóasztal nélkül) 8520 kg 2. A vizsgálat körülményei Az arató-cséplõ gép vizsgálatára a NEW HOLLAND Magyarország megbízásából került sor. A vizsgálat célja a gép áteresztõképességi, munkaminõségi és fajlagos hajtóanyag-fogyasztási jellemzõinek meghatározása volt búza betakarításában. A NEW HOLLAND TC 56 arató-cséplõ gépet GK Garaboly fajtájú, 8,5 t/ha terméshozamú, 15,4 % szem-, 6,0 % szalmanedvesség-tartalmú, álló, gyommentes, kissé túlérett és pergésre hajlamos búzaállományban, sík területen én a Mezõfalvi Mezõgazdasági Rt.-ben mértük. A szántóföldi mérõvizsgálatokra a gépet a gyártó cég szakembere készítette fel és állította be, és részt vett a méréseken. A szántóföldi mérõvizsgálat során az arató-cséplõ gépet 4,57 m-es vágóasztallal üzemeltették. A vizsgálatokat az MGI SZ számú házi szabvány elõírásainak megfelelõen végeztük el. 4

4 3. A vizsgálat eredményei 3.1. Teljesítményjellemzõk A búza betakarításában végzett szántóföldi mérõvizsgálatok alapján meghatároztuk a cséplõrészveszteség jelleggörbét, és a megengedett 1,5 %-os cséplõrészveszteséghez tartozó áteresztõképesség értékét, melyet az 1. ábra szemléltet. Az ábra alapján megállapítható, hogy a gép áteresztõképessége az 1,5 %-os megengedett cséplõrészveszteség-szinthez tartozó gépterhelésnél búza betakarításában 9,1 kg/s-ra adódott. Az áteresztõképességet a cséplõrészvesztesége határolta le, ugyanis a gép ennél nagyobb 9,4 kg/s terhelésnél is funkcionálisan mûködõképes volt, s munkáját energetikai probléma, eltömõdés vagy más mûködésbeli üzemzavar nem akadályozta. Az üzemi megfigyelések alapján meghatározott tájékoztató jellegû szemtömegteljesítmény-jellemzõk a következõk: teljesítmény az alapidõ alatt W 1 = 17,3 t/h teljesítmény a produktív idõ alatt W 01 = 14,1 t/h teljesítmény az összes munkaidõ alatt W 03 = 10,5 t/h 3.2. Munkaminõségi jellemzõk A szántóföldi mérõvizsgálatok alkalmával vett terményminták alapján a szemtisztaság és szemtörés átlagos értékei a következõk voltak: szemtisztaság 98,85 % szemtörés 0,82 % A géppel betakarított termény jellemzõi mind szemtisztaság, mind pedig szemtörés vonatkozásában kedvezõek. A szemtisztaság 98,85 %, amely a minimálisan elõírt 98 %-os érték felett van, és a gép jó tisztító munkájára utal. A másik munkaminõségi jellemzõ, a szemtörés is megfelelõ, mert az nem éri el a megengedett 2 %-os értéket Energetikai jellemzõk A szántóföldi mérõvizsgálatok során mértük az arató-cséplõ gép motorjának hajtóanyag-fogyasztását, majd a mérési adatok feldolgozása során kiszámítottuk a gép fajlagos, a betakarított szem egy tonnájára esõ hajtóanyag-fogyasztását. Az elvégzett mérések eredményeit búzabetakarításban a 2. ábrán mutatjuk be. A fajlagos hajtóanyag-felhasználás értékelésénél a következõ mérõszámokat, ill. minõsítõ kategóriákat alkalmazzuk: 5

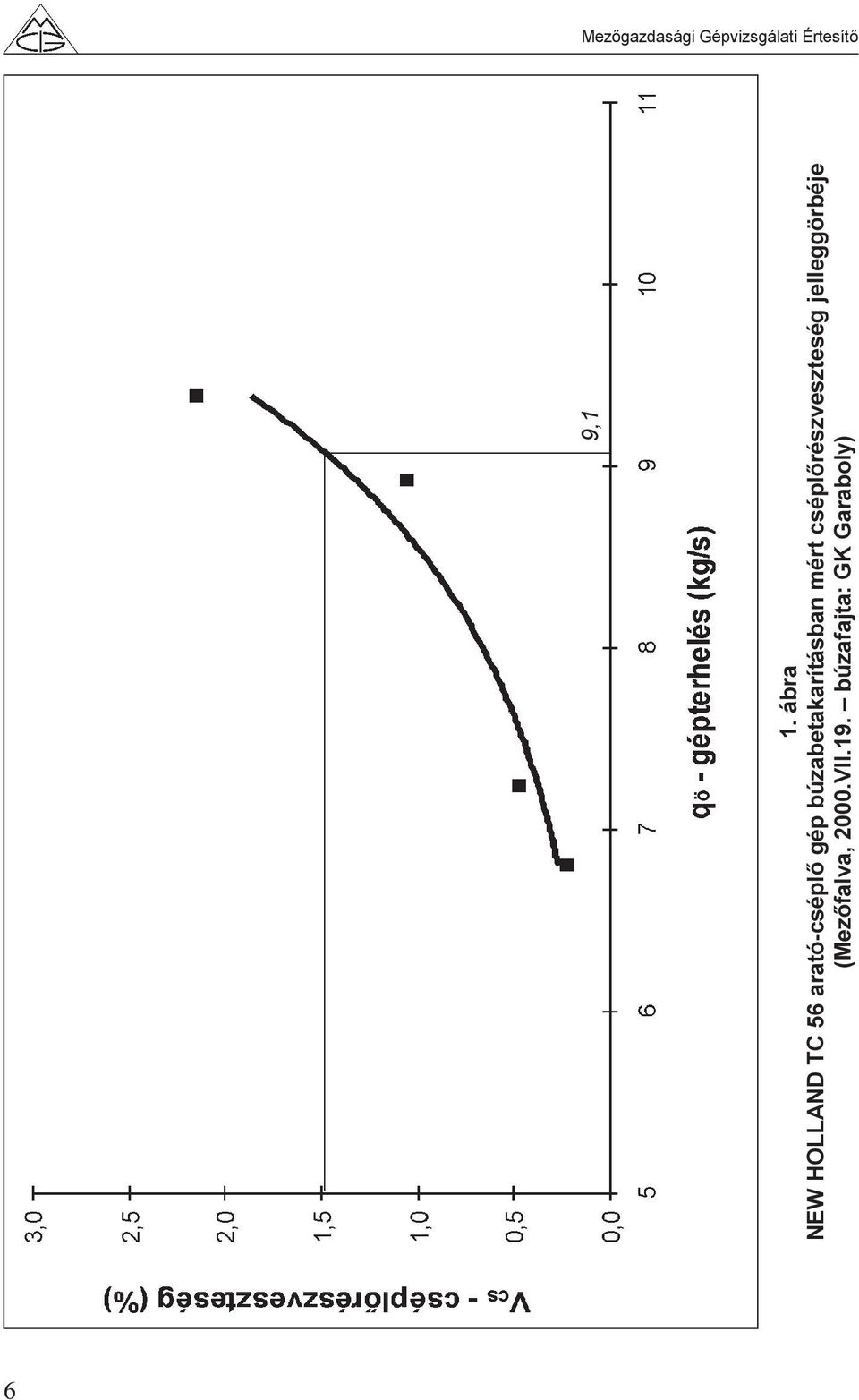

5 9,1 1. ábra NEW HOLLAND TC 56 arató-cséplõ gép búzabetakarításban mért cséplõrészveszteség jelleggörbéje (Mezõfalva, 2000.VII.19. búzafajta: GK Garaboly) 6

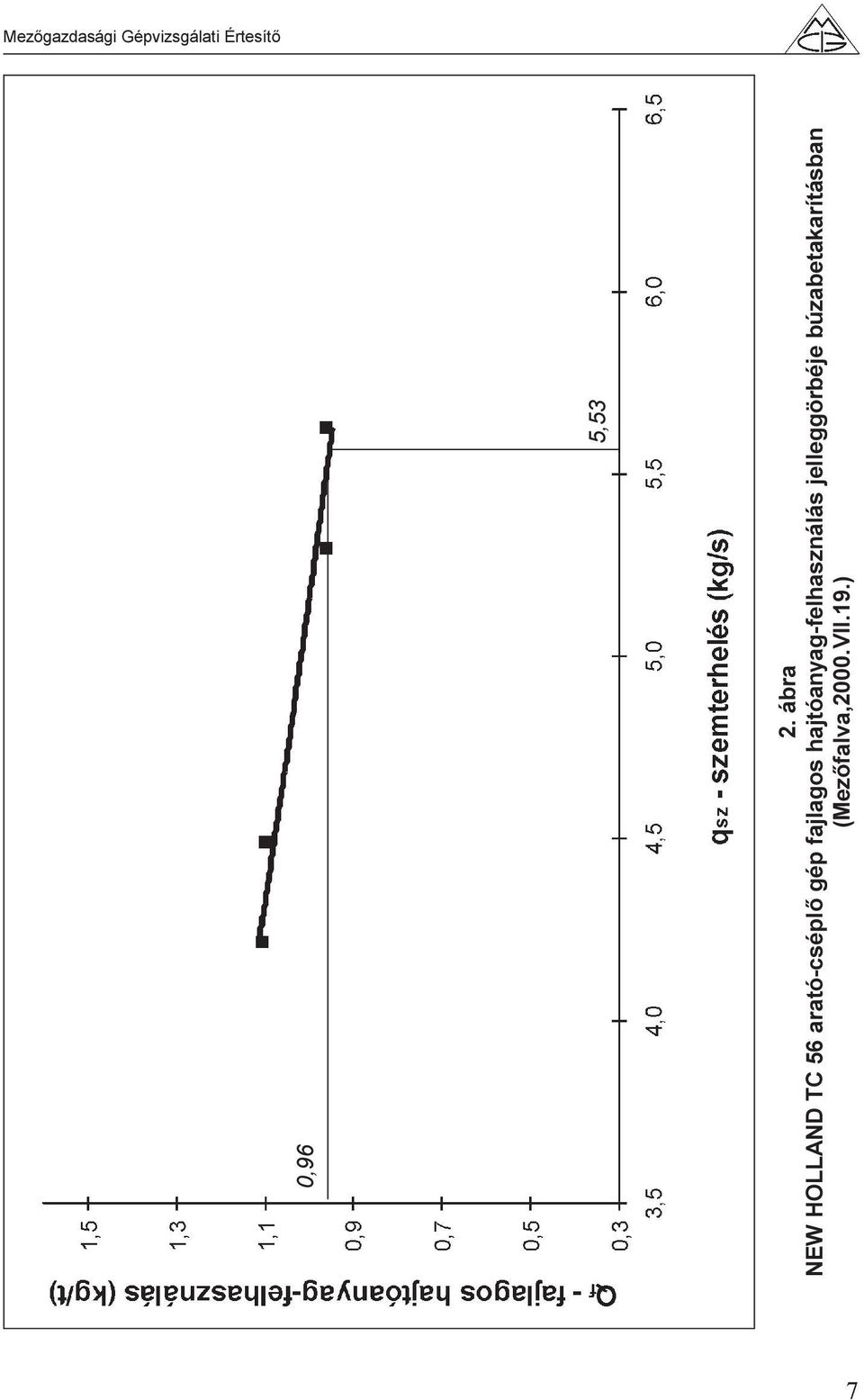

6 0,96 5,53 2. ábra NEW HOLLAND TC 56 arató-cséplõ gép fajlagos hajtóanyag-felhasználás jelleggörbéje búzabetakarításban (Mezõfalva,2000.VII.19.) 7

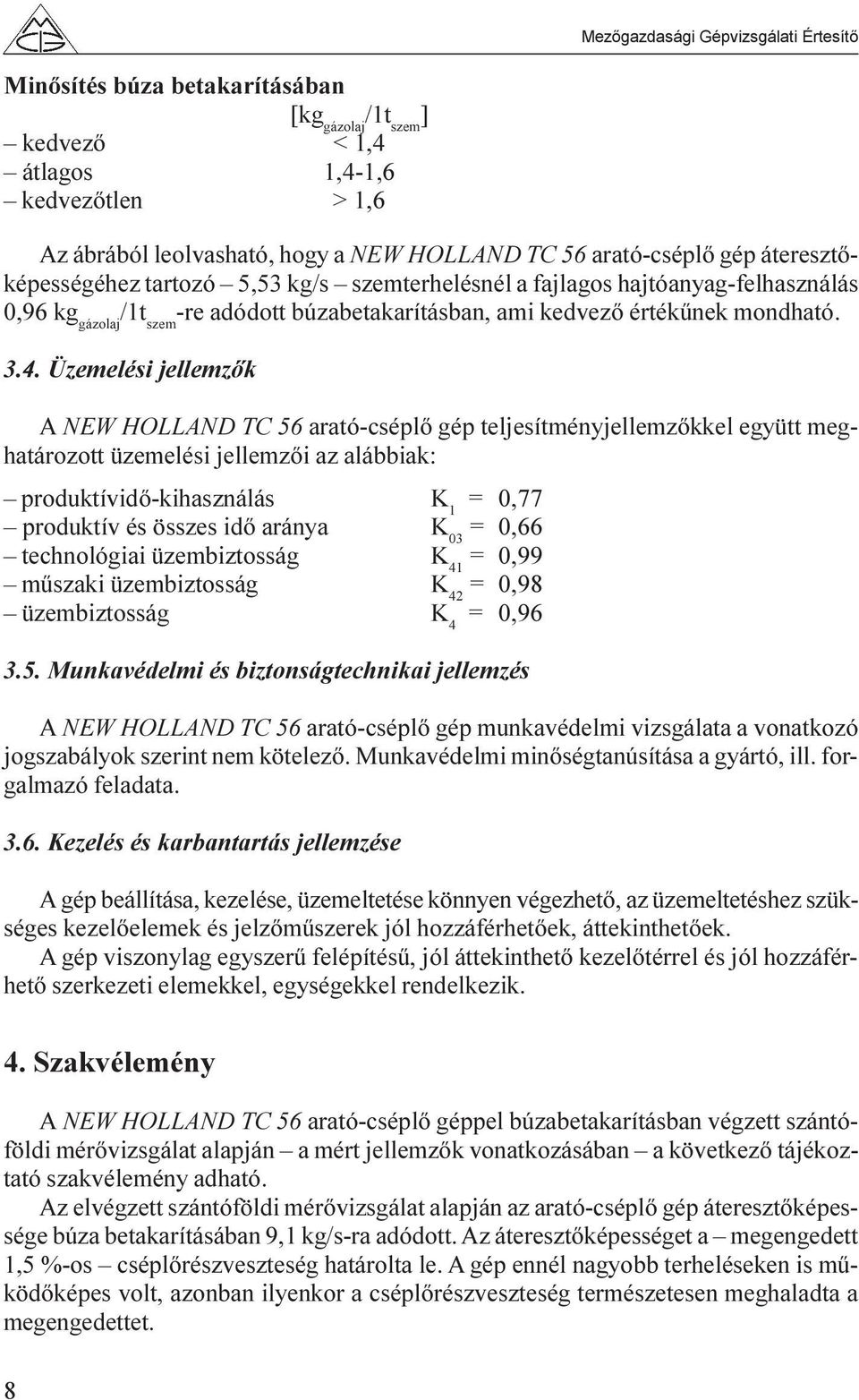

7 Minõsítés búza betakarításában [kg gázolaj /1t szem ] kedvezõ < 1,4 átlagos 1,4-1,6 kedvezõtlen > 1,6 Az ábrából leolvasható, hogy a NEW HOLLAND TC 56 arató-cséplõ gép áteresztõképességéhez tartozó 5,53 kg/s szemterhelésnél a fajlagos hajtóanyag-felhasználás 0,96 kg gázolaj /1t szem -re adódott búzabetakarításban, ami kedvezõ értékûnek mondható Üzemelési jellemzõk A NEW HOLLAND TC 56 arató-cséplõ gép teljesítményjellemzõkkel együtt meghatározott üzemelési jellemzõi az alábbiak: produktívidõ-kihasználás K 1 = 0,77 produktív és összes idõ aránya K 03 = 0,66 technológiai üzembiztosság K 41 = 0,99 mûszaki üzembiztosság K 42 = 0,98 üzembiztosság K 4 = 0, Munkavédelmi és biztonságtechnikai jellemzés A NEW HOLLAND TC 56 arató-cséplõ gép munkavédelmi vizsgálata a vonatkozó jogszabályok szerint nem kötelezõ. Munkavédelmi minõségtanúsítása a gyártó, ill. forgalmazó feladata Kezelés és karbantartás jellemzése A gép beállítása, kezelése, üzemeltetése könnyen végezhetõ, az üzemeltetéshez szükséges kezelõelemek és jelzõmûszerek jól hozzáférhetõek, áttekinthetõek. A gép viszonylag egyszerû felépítésû, jól áttekinthetõ kezelõtérrel és jól hozzáférhetõ szerkezeti elemekkel, egységekkel rendelkezik. 4. Szakvélemény A NEW HOLLAND TC 56 arató-cséplõ géppel búzabetakarításban végzett szántóföldi mérõvizsgálat alapján a mért jellemzõk vonatkozásában a következõ tájékoztató szakvélemény adható. Az elvégzett szántóföldi mérõvizsgálat alapján az arató-cséplõ gép áteresztõképessége búza betakarításában 9,1 kg/s-ra adódott. Az áteresztõképességet a megengedett 1,5 %-os cséplõrészveszteség határolta le. A gép ennél nagyobb terheléseken is mûködõképes volt, azonban ilyenkor a cséplõrészveszteség természetesen meghaladta a megengedettet. 8

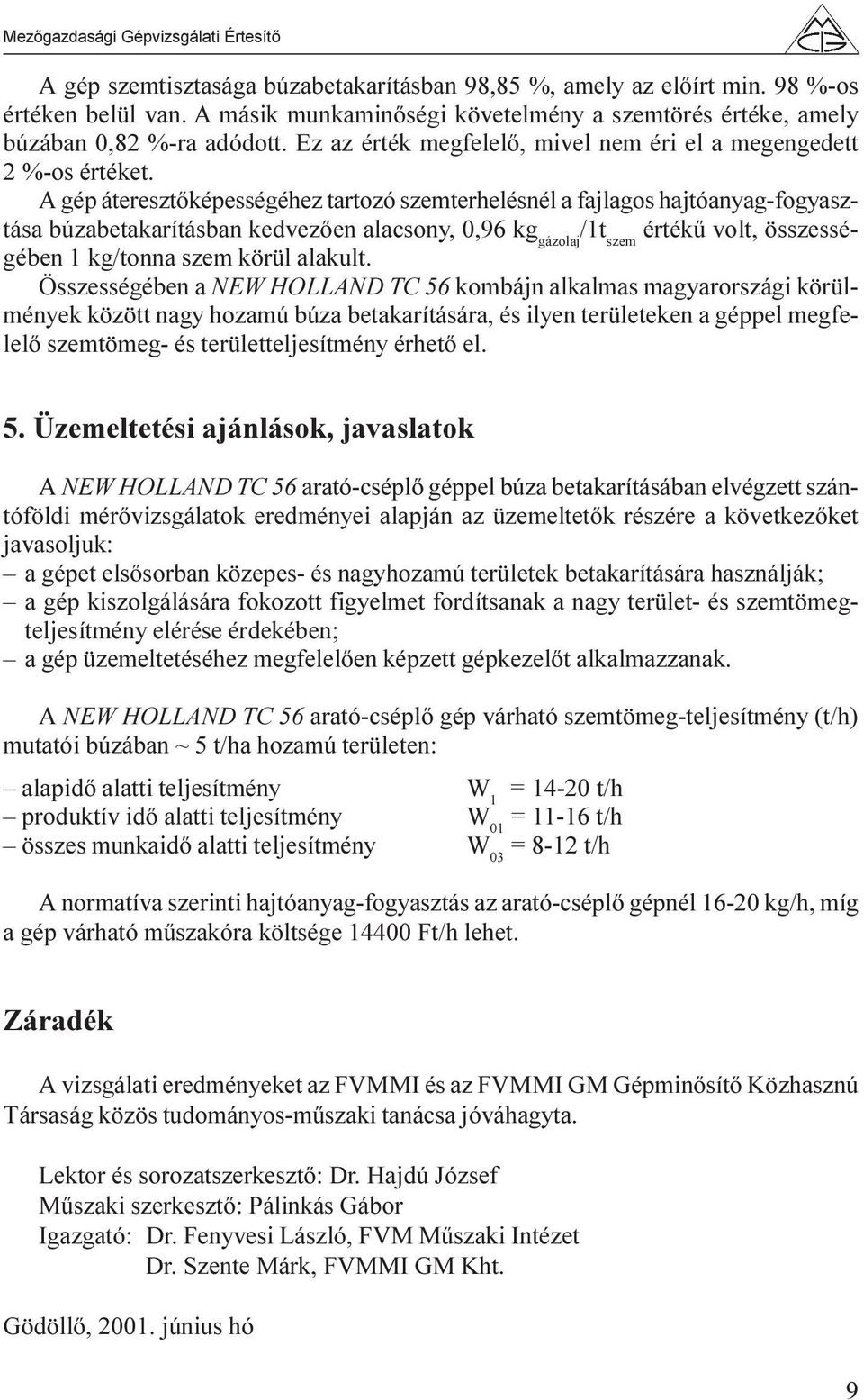

8 A gép szemtisztasága búzabetakarításban 98,85 %, amely az elõírt min. 98 %-os értéken belül van. A másik munkaminõségi követelmény a szemtörés értéke, amely búzában 0,82 %-ra adódott. Ez az érték megfelelõ, mivel nem éri el a megengedett 2 %-os értéket. A gép áteresztõképességéhez tartozó szemterhelésnél a fajlagos hajtóanyag-fogyasztása búzabetakarításban kedvezõen alacsony, 0,96 kg gázolaj /1t szem értékû volt, összességében 1 kg/tonna szem körül alakult. Összességében a NEW HOLLAND TC 56 kombájn alkalmas magyarországi körülmények között nagy hozamú búza betakarítására, és ilyen területeken a géppel megfelelõ szemtömeg- és területteljesítmény érhetõ el. 5. Üzemeltetési ajánlások, javaslatok A NEW HOLLAND TC 56 arató-cséplõ géppel búza betakarításában elvégzett szántóföldi mérõvizsgálatok eredményei alapján az üzemeltetõk részére a következõket javasoljuk: a gépet elsõsorban közepes- és nagyhozamú területek betakarítására használják; a gép kiszolgálására fokozott figyelmet fordítsanak a nagy terület- és szemtömegteljesítmény elérése érdekében; a gép üzemeltetéséhez megfelelõen képzett gépkezelõt alkalmazzanak. A NEW HOLLAND TC 56 arató-cséplõ gép várható szemtömeg-teljesítmény (t/h) mutatói búzában ~ 5 t/ha hozamú területen: alapidõ alatti teljesítmény W 1 = t/h produktív idõ alatti teljesítmény W 01 = t/h összes munkaidõ alatti teljesítmény W 03 = 8-12 t/h A normatíva szerinti hajtóanyag-fogyasztás az arató-cséplõ gépnél kg/h, míg a gép várható mûszakóra költsége Ft/h lehet. Záradék A vizsgálati eredményeket az FVMMI és az FVMMI GM Gépminõsítõ Közhasznú Társaság közös tudományos-mûszaki tanácsa jóváhagyta. Lektor és sorozatszerkesztõ: Dr. Hajdú József Mûszaki szerkesztõ: Pálinkás Gábor Igazgató: Dr. Fenyvesi László, FVM Mûszaki Intézet Dr. Szente Márk, FVMMI GM Kht. Gödöllõ, június hó 9
