Gép- és eszközválasztás, beszerzés. Betakarítás gépei

Átírás

1 Gép- és eszközválasztás, beszerzés Betakarítás gépei

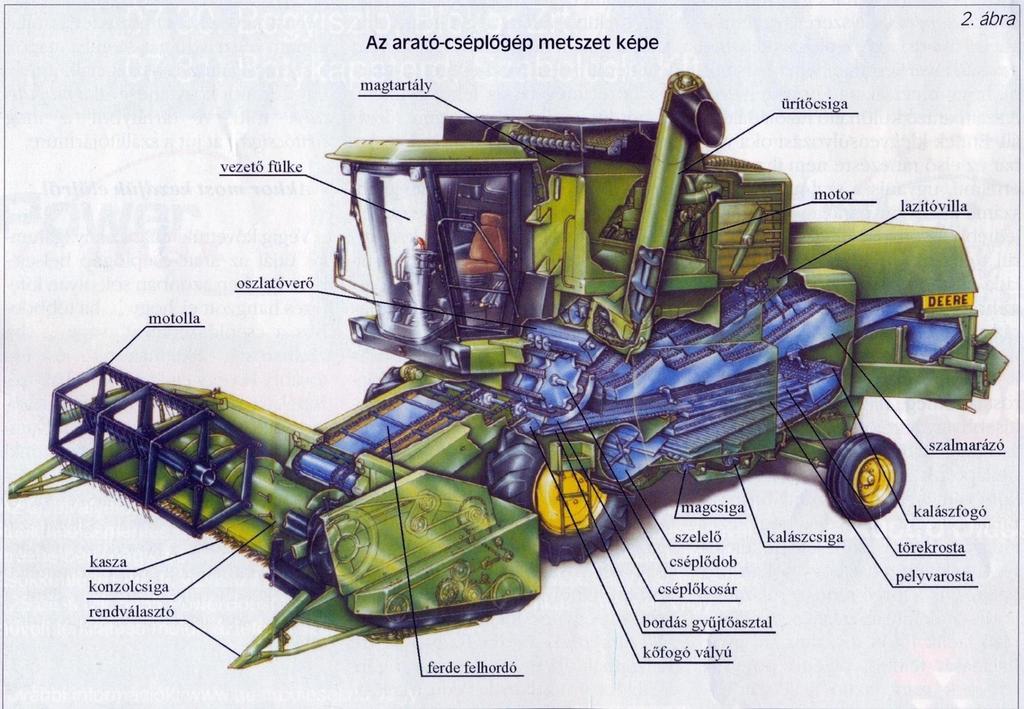

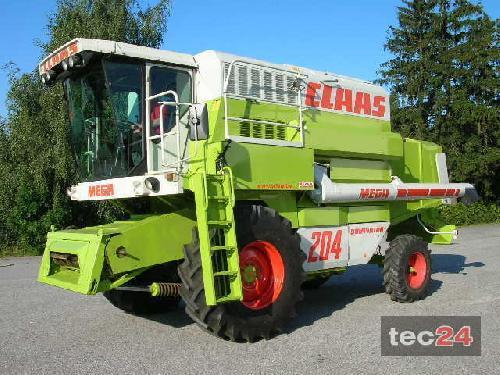

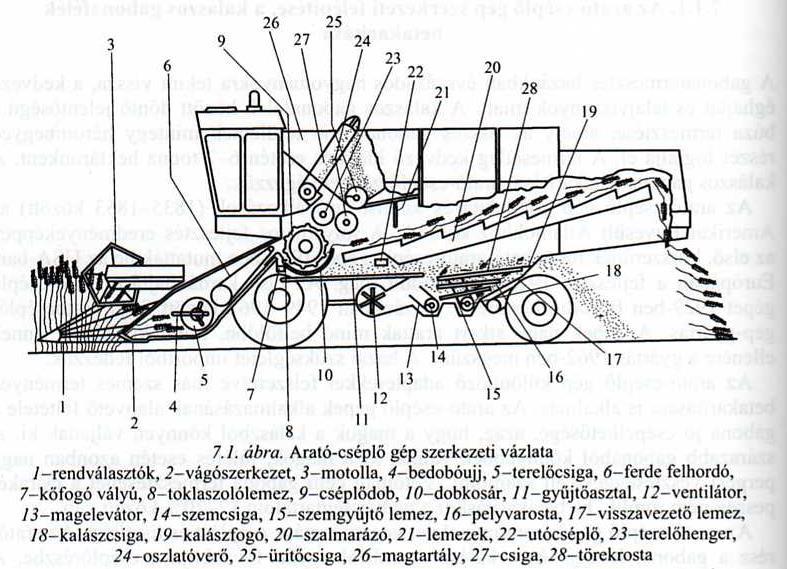

2 Gabonakombájn általános felépítése 1. Vágóasztal 2. Ferdefelhordó 3. Cséplőszerkezet 4. Tisztító rosták 5. Szalmarázó ládák 6. Szárzúzó, törekterítő egység 7. Magtartály 8. Ürítőcsiga 9. Egyéb

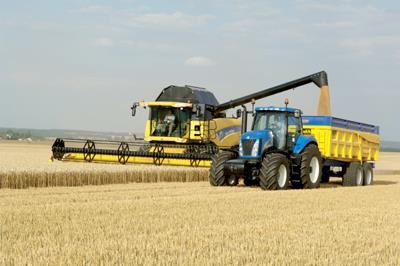

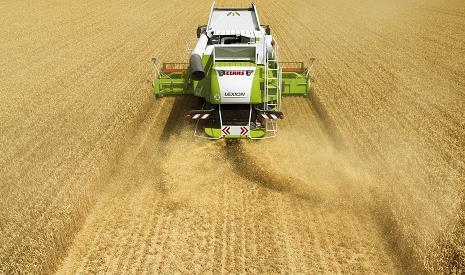

3 Gabona kombájn

4 1.Vágóasztal 2. Ferdefelhordó (hosszabb,enyhébb szög) 3. Vezetőfülke 5. Hajtómű 6. Nagy átmérőjű 10 léces cséplődob lépcsős szalmarázó ládák 8. ujjas forgó lazító nagy szalma- tömeg esetén tovább lazítja az átáramló anyagot, (szemveszteség csökkentés) 9. Szecskázó törekterítő 10. A nagy felületű tisztítórendszer a csigás továbbítóval kezdődik,mely aktív anyagtovábbítást biztosít, akár nedvesebb körülmények között is. Az anyag egyenletesen érkezik a rostára. 11. Nagy teljesítményű szállítócsigák nagy szemtömeg szállítására tervezve 12. Nagy méretű magtartály és ehhez illesztett 88 l/sec ürítési kapacitású csigával 13. Motor (elektromos motorvezérlés + 34 LE teljesítménynövekedést tesz lehetővé ürítéskor)

5 A gabonakombájn motorteljesítményének megoszlása Az arató-cséplő gépek energiaforrása általában nagy teljesítményű ( kw) dízelmotor. Az átlagos teljesítményigény %-os megoszlása: járószerkezet: 30% cséplőszerkezet: 38% szalmarázó és tisztítómű: 14% arató rész: 12%, hidraulikus rendszer: 6%.

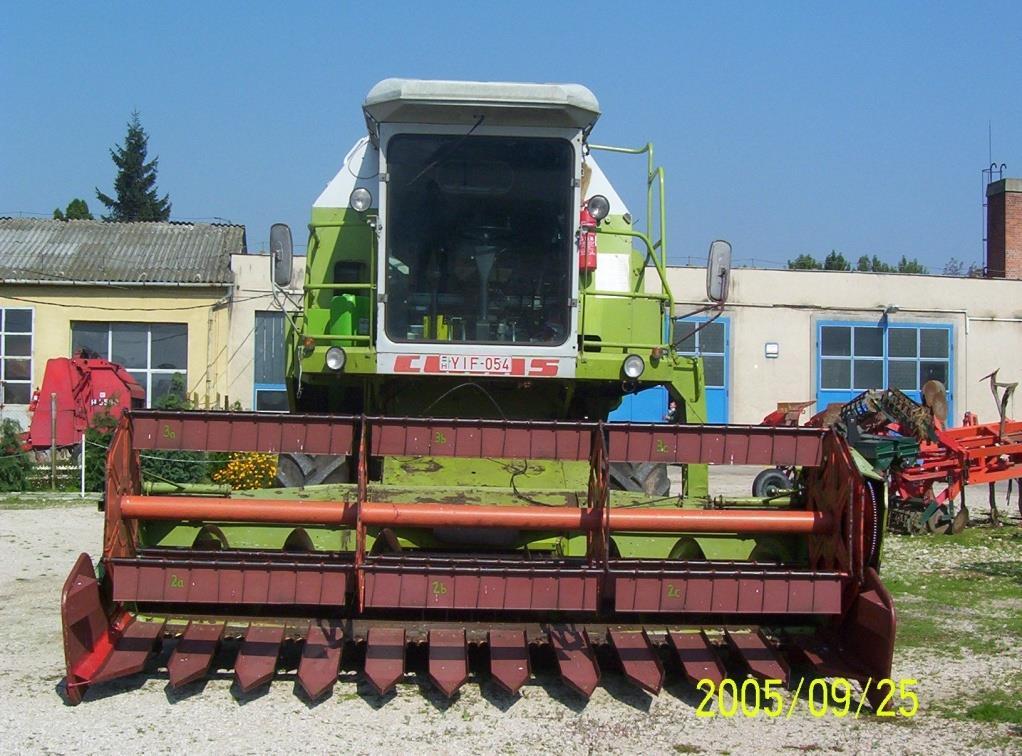

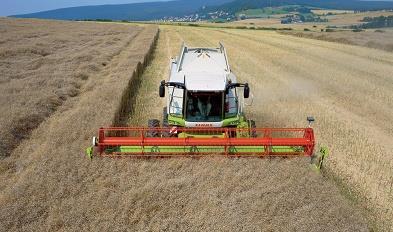

6 Vágóasztal: - kézi vezérlésű - automatikus, talajkövető A vágóasztal részei

7 Motolla A motolla feladata: a gabonaszálak megtámasztása vágás közben, majd azok hátradöntése, terelése a terelőcsiga (konzolcsiga) felé. Hajtása: variátorral, vagy hidromotorral Motolla beállításai: Sebessége:állítható a menetsebesség függvényében. Terelő hatás csak akkor van, ha a kerületi sebessége nagyobb mint a kombájn haladási sebessége. Magasság és távolság: hidraulikusan állítható, hol támasztja meg a növényt (súlypont feletti megtámasztás esetén dől hátra a gabonaszál) Jó beállítás: szemet nem veri ki, a levágott anyag a konzol csigához kerül

8 Rendválasztó, kalászemelő A rendválasztó feladata: a levágandó gabonaszálak elválasztása a lábon maradóktól. A kalászemelő feladata: a megdőlt állomány esetén a gabonaszálak, kalászok felemelése a vágási sík fölé, betakarítási veszteségek csökkentése érdekében. A kalászemelőket a vágószerkezet minden ujjára szerelik A terelőcsiga feladata a levágott gabonaszálak középre terelésé, ezért a csiga palástja a közepétől a szélei felé jobb illetve bal menetes.

9 Ferde felhordó Kaparóléce k Fenéklemez A ferde felhordó a terményt továbbítja a vágóasztaltól a cséplőszerkezethez. A kaparólécek a fenéklemezen csúsztatva mozgatják a levágott terményt. Egyes kombájnoknál a kaparólécek ellentétes irányban is működtethető (dugulás esetén)

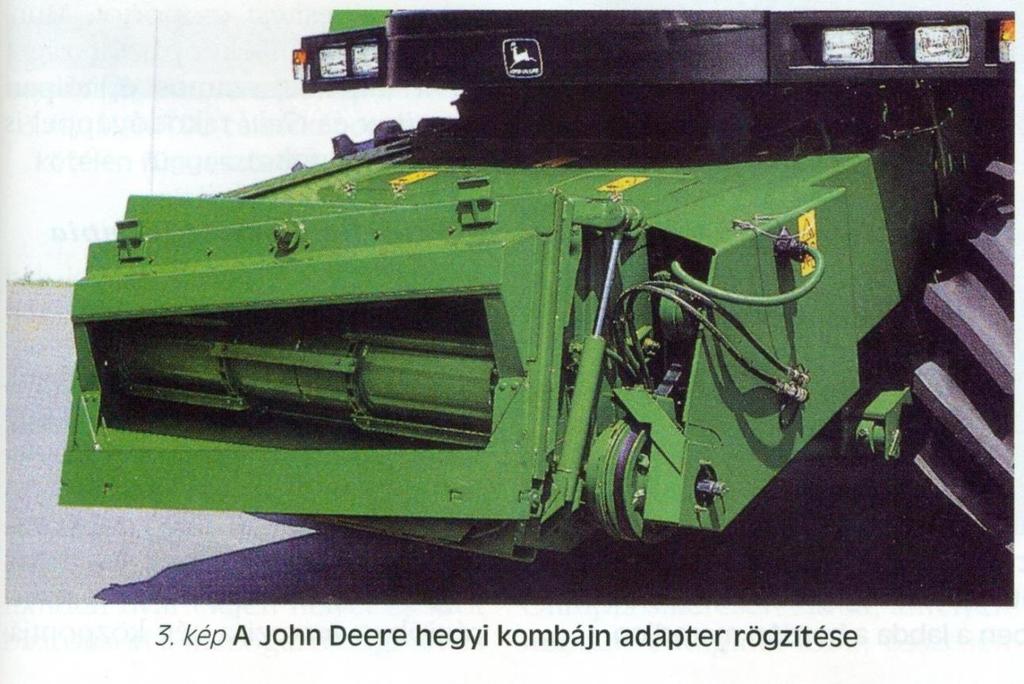

10 Hegyi kombájnok specifikációi a lejtő szögéhez állítható vágóasztal a lejtést ellensúlyozó rostarendszer, önszintező (pl.3-d kiegyenlítés Claas) 20%-os lejtőszögig

11 VÁGÓASZTAL TÍPUSOK

12 Vágóasztal kocsi

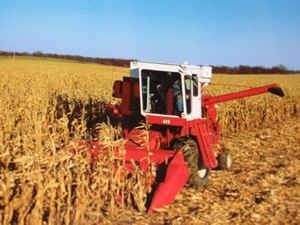

13 A kukorica betakarítása Betakarítási módok csöves betakarítás szemes betakarítás zúzva betakarítás

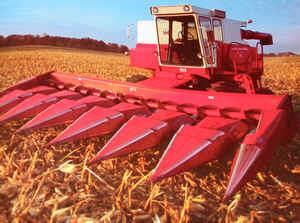

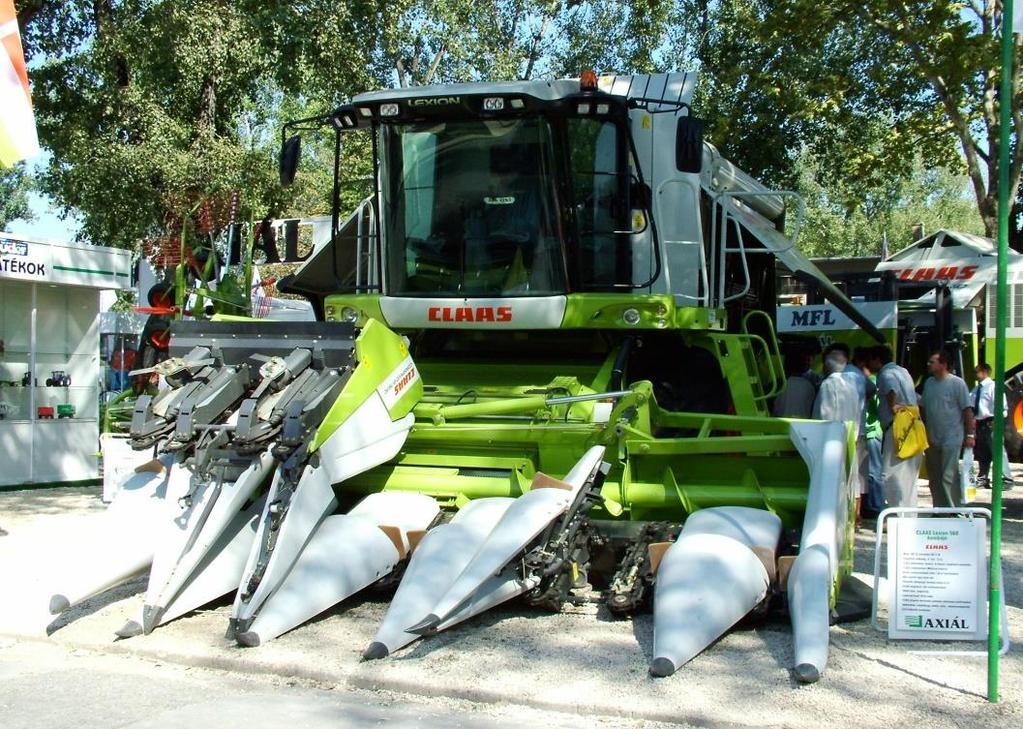

14 Csöves betakarítás Csőtörő adapter

15 Csöves betakarítás A fosztó hengerek és a csuhé levelek eltávolítása

16 Szemes betakarítás. A gabonakombájn átalakítása kukorica betakarításhoz a gabonavágó asztal cseréje; helyére csőtörő adaptert kell felszerelni. a cséplődob kerületi sebességét m/s-re kell csökkenteni, a verőlécek közét lemezzel kell burkolni, hogy a dob belsejébe ne jussanak be a cső- és a csutkadarabok (eltömődés, kiegyensúlyozatlanság). a nagyobb szemméret miatt a cséplőrést nagyobbra állítjuk (bemenő nyílás 40-45, kijövő mm), a dobkosárnál növelni kell az átejtő felületet, ez legegyszerűbben a dobkosár cseréjével oldható meg (kukorica dobkosár). a tisztítószerkezetnél ugyancsak változtatni kell (állítással vagy rostacserével) a rosták átejtő felületét, a tisztítóventilátor légsebességét. letakarjuk a kalász-visszahordó csigát (a hajtást nem szabad kikapcsolni).

17 A verőlécek közét belemezelni

18 A kukorica betakarítás minőségének mutatói a szemveszteség, a szemtisztaság és a szemtörés mértékével jellemezhető. A szemveszteség jellemző mértéke 3-4%, (az adapternél a cséplésnél és a tisztításnál keletkező veszteségek). A szemtörés mértéke 4-8%, (a szem nedvességtartalmától is függ. A betakarításkori nedvességtartalom a gyakorlatban 18-30%) A gép tömegteljesítményét [t/h] a haladási sebességgel lehet szabályozni. A haladási sebességet a terméshozam, az adapterrel betakarítható sorok száma, valamint a gép teljesítőképessége határozza meg. Az áteresztőképességet a gépek kezelési utasítása gabonára és kukoricára is megadja (kukoricában átlagosan 40%-kal nagyobb).

19 Cséplő szerkezetek 1 db verőléces cséplőszerkezet, azaz egy cséplődob (kisebb teljesítmény) FORSCHRITTE 512, 514, 516, 2 db verőléces cséplőszerkezet, két cséplődob sorba kapcsolva, verőléces dob + szöges dob (nagyobb teljesítmény) Rotoros, vagy axiáldobos cséplőszerkezet. A cséplendő termény kb. 8-szor találkozik a dobkosárral. A dörzsölési úthossz 4 m. (nagy teljesítmény kg\sec, szalmával kevésbé kíméletes

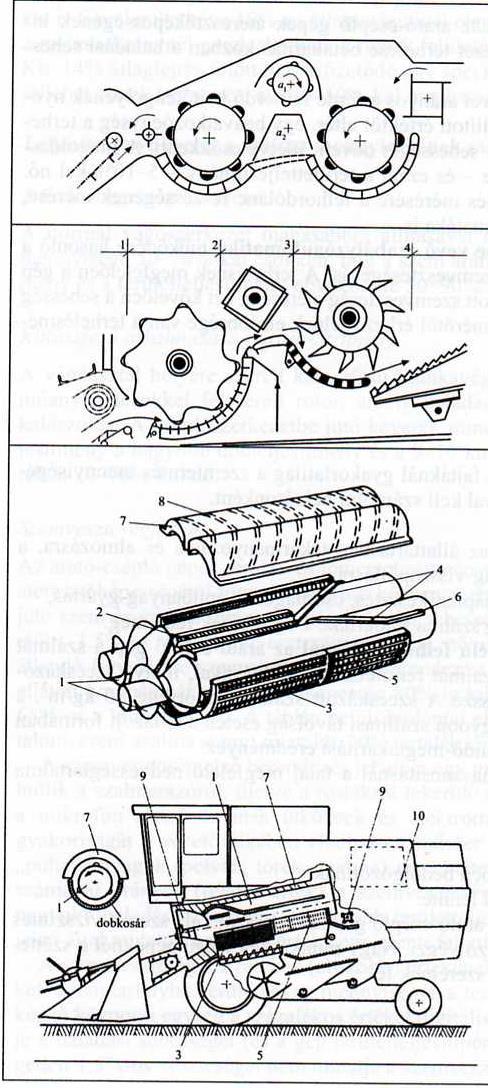

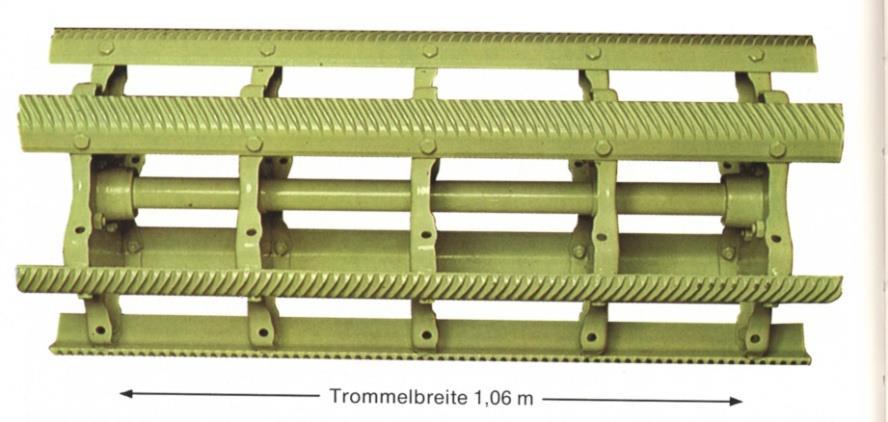

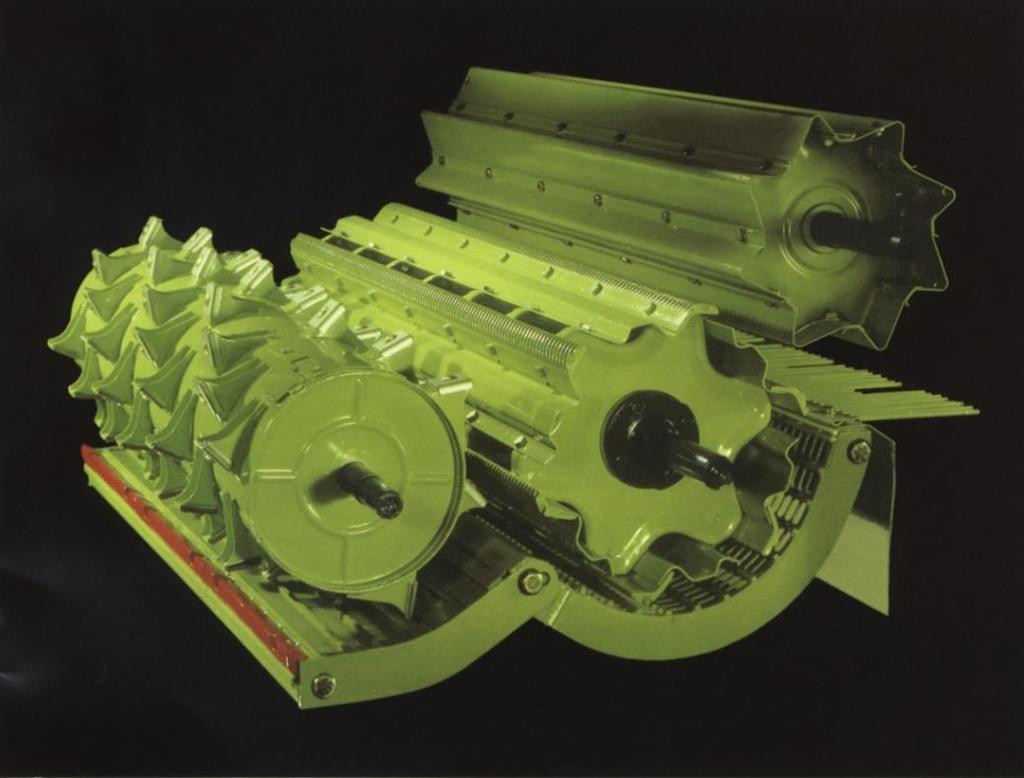

20 Cséplőszerkezet Szöges dob Verőléces dob Verőlécek: jobbos, balos (felváltva ) Dobkosár

21 A cséplőszerkezet A cséplőszerkezet feladata a szemek kicséplése a ferde felhordó által szállított gabona kalászaiból. Ezt a feladatát dörzsölő és ütő hatással végzi el. Az előbbi inkább a verőléces dobra, az utóbbi pedig a szöges dobra jellemző. A verőléces cséplőszerkezetet lényegében két fő rész alkotja: a dob és a kosár. Mögöttük helyezkedik el az oszlató-verő. A dobtengelyre sokszögű vagy kör alakú tartókat szerelnek. Ezekre kerülnek a verőlécek. A verőlécek külső felülete jobbos és balos ferde bordákkal készül, amelyeket felváltva szerelnek a dobra. Ezáltal elkerülhető, hogy a dob a terményt egy oldalra terelje. A verőlécek száma 6, 8, 10. A dob terményáteresztő és szalmaleválasztó teljesítményét méretei és kerületi sebessége, valamint a cséplőkosár-hézag határozzák meg. Általában alkalmazott méretek: mm átmérő, valamint mm hosszúság. A kosár a dob alatt helyezkedik el, azt mintegy 120 -os szögben körülfogja.

22 Cséplő szerkezetek Lexion 600 APS cséplőszerkezet + szalmarázó ládás szalmaleválasztás (Accelerated Pre Separation gyorsításon alapuló előcséplés), Előnye:a szalmarázók jobb kihasználtsága, nagyobb anyagáram Lexion 700 Roto Plus rendszer APS cséplőszerkezet + Axiáldobos szalmaleválasztás: Előnyei: 20 %-al nagyobb teljesítmény, jelentősebbterményáram növekedés esetén is különösen hatékony magleválasztás

23 Cséplőszerkezet A dobfelület növelésével nő az áteresztőképesség (kg/sec.)

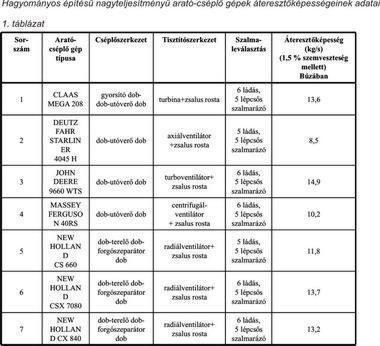

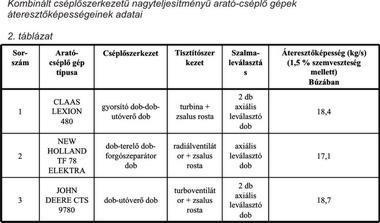

24 Kombájnok áteresztőképessége Évek cséplőszekezet teljesítménye kg/s kg/s > 20 kg/s

25

26

27

28 Szalmazúzó, törekterítő

29 Szalmazúzó, törekterítő

30 Szalma bálázása

31 Teljesítmény, tartálytérfogat, ürítési sebesség

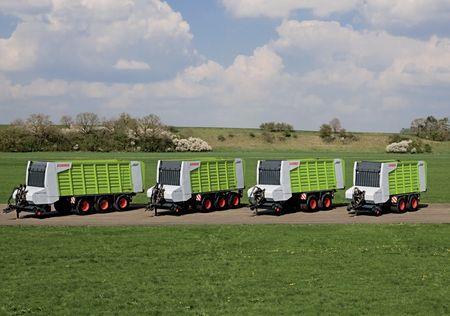

32 Felszedőkocsi (szalma), másrészről egy robusztus silószállítókocsi, a fű vagy kukorica betakarítás során

33 A kombájn megfelelő beállítása Szántóföldi próba értékei: Szemveszteség: max 1,5 % Szemtörés : max 2% (őszi búza) Beállítások: Motolla sebesség magasság Haladási sebesség Cséplő dob Szelelő beállítása Dobhézag és fordulat beállítása Szemtisztaság: min 98 % Dobhézag és fordulat beállítása Cséplőszerkezet Haladási sebesség Szelelő beállításai

34 Kombájn választás szempontjai Teljesítmény szintek: Kis gazdaságok: LE közepes és nagy gazdaságok: LE nagy gazdaságok, Prémium: 350 hp.-tól Felszereltség: Alap-kompakt gépek Prémium szint: GPS, vagy lézersugaras irányítás Hozamtérkép készítés Víztartalom mérés Stb. Cséplőszerkezet: Verőléces típusú Rotoros (axiáldobos) Felhasználás és üzemméret szerint: Magáncélú: kis-, közép-, vagy nagygazdaság Gépi bérmunka

35 Betakarító gépek üzemeltetési költségei 2009 Kombájn Ár Műszak Kihaszn. Teljesítés Ü.a. kenőanyag átlagos telj. EFt h/év % nha/h nha/év kg/nha gázo. % ban 88 KW , ,2 4,0 125 KW , ,0 3,2 175 KW , ,8 2,9 275 KW , ,6 2,5 Kombájn Bér Üa.+Ka. M+Jár Jav. Amort. Üzemelt. ktsg átlagos telj. Ft/mh Ft/nha 88 KW KW KW KW

36 Modell CX8060 CX8070 CX8080 CX8090 Vágóasztal szélesség (m) 5,2-6,1 6,1-7,3 6,1-9,1 6,1-9,1 Ferdefelhordó szélessége (mm) Ferdefelhordó NEW lécek HOLLAND CX KOMBÁJN száma (db) Kukorica adapter 6-8 soros 8-12 soros 8-12 soros 8-12 soros Szalmarázó ládák száma (db) Cséplődob átmérő (mm) Cséplőlécek száma Cséplődob szélesség (mm) Cséplő kosár felülete(m 2 ) 1,18 1,18 1,18 1,18 Teljes rosta felület (m 2 ) 6,5 6,5 6,5 6,5 Tisztító szerkezet Utócséplő rendszer Magtartály ürtartalma (L) Üzemanyagtartály (L) Űrítő cső hossza (mm) Ürítési sebesség (L/sec) Motor teljesítmény KW/LE Hajtómű Sebességfokozatok száma FS-fix vagy SLönszintezős Forgó rendszerű, fogazott dobbal és fogazott kosárral FS-fix vagy SLönszintezős Forgó rendszerű, fogazott dobbal és fogazott kosárral FS-fix vagy SLönszintezős Forgó rendszerű, fogazott dobbal és fogazott kosárral FS-fix vagy SLönszintezős Forgó rendszerű, fogazott dobbal és fogazott kosárral / / / /405 Hidrosztatikus járókerék hajtás Hidrosztatikus járókerék hajtás Hidrosztatikus járókerék hajtás Hidrosztatikus járókerék hajtás

37 195 LE 175 LE 125 LE 200 LE 260 LE 450LE

38 JOHN DEER

39 A BURGONYA BETAKARÍTÁSA

40 A BURGONYA BETAKARÍTÁSA Általános információ Tőszám tő/ha (étkezési vetőburgonya) Sortáv :62,5 70, 75, 90 cm Sorok közt elférő gumiabroncs 9, 11, 13 Betakarításkor az átrostált anyag 100kg/m ebből 3-5 kg a burgonya, a többi, föld, kő, szármaradvány, zöld tömeg, idegen anyag)

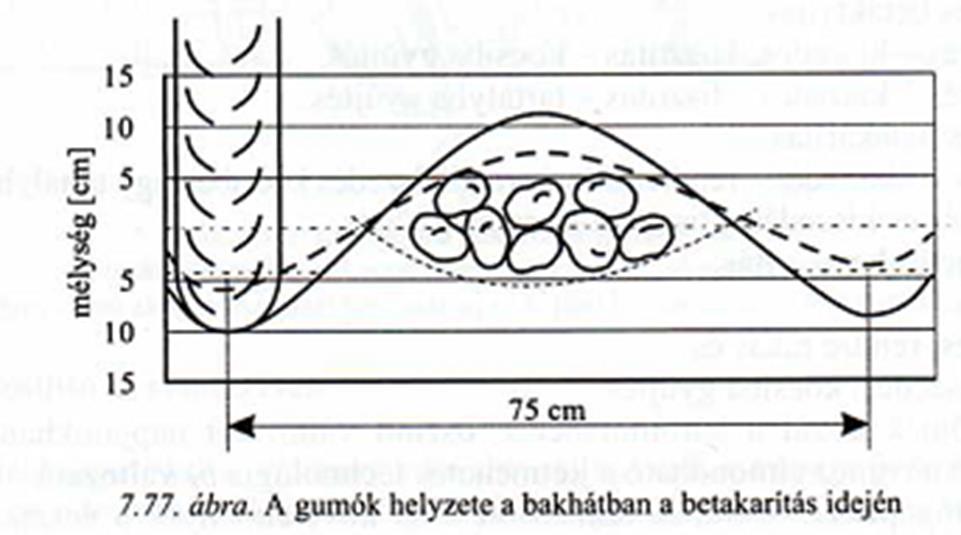

41 A betakarítás minőségi követelményei minél kisebb szennyeződés a burgonyák között gumók sérülése 3 % alatt betakarítási veszteségek minimalizálása szedési mélység pontos beállítása (1 cm-rel mélyebb ásás tonna többlet föld/ha)

42 A BURGONYA BETAKARÍTÁS MENETE 1. LOMBTALANÍTÁS 2. BURGONYA FÖLDBŐL VALÓ KIÁSÁSA 3. SZENNYEZŐDÉSEK ELTÁVOLÍTÁSA 4. GUMÓK SZÁLLÍTÓ- VAGY TÁROLÓEDÉNYBE GYŰJTÉSE

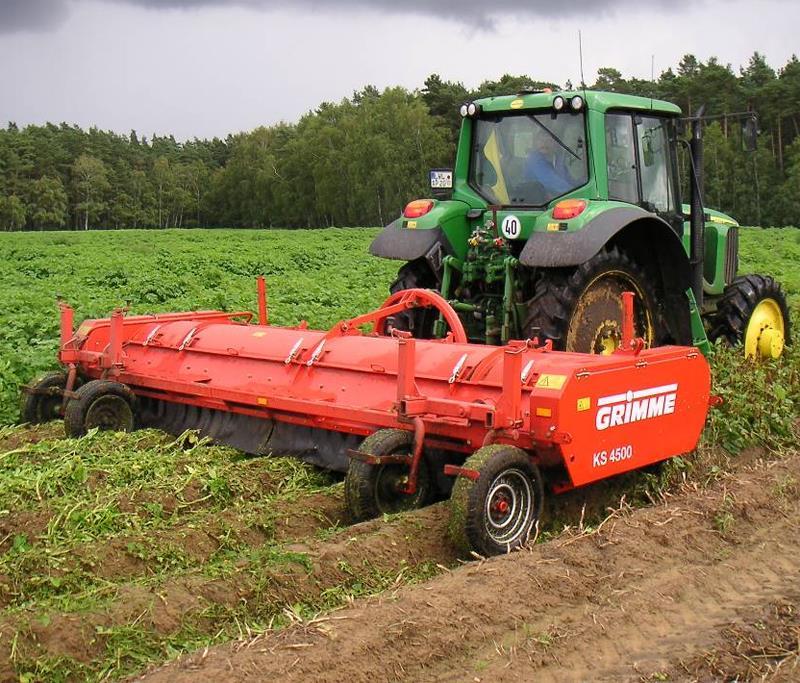

43 LOMBTALANÍTÁS 10 t/ha szármennyiség felett el kell végezni szártalanítás után 2-3 hét múlva szedhető a burgonya. Burgonyahéj megerősödik ezalatt Vegyszeres (perzselés, szárítás) mechanikai (szármaradványok hossza maximum 200 mm) vízszintes tengelyű szárzúzóval (bakhát profiljához igazodik, láncok vagy zúzókések) függőleges tengelyű szárzúzóval

44

45 A BURGONYA KIÁSÁSA Az ásószekezet feladata a burgonya-föld keverék kiásása és továbbítása késes: passzív eszköz, bármely talajtípuson és nedvességtartalom mellett, de nagy a vonóerő-igény hajtott forgó tárcsa: aktív eszköz, laza talajon, kisebb vonóerőigény, mm-es tárcsák, bonyolult kialakítás

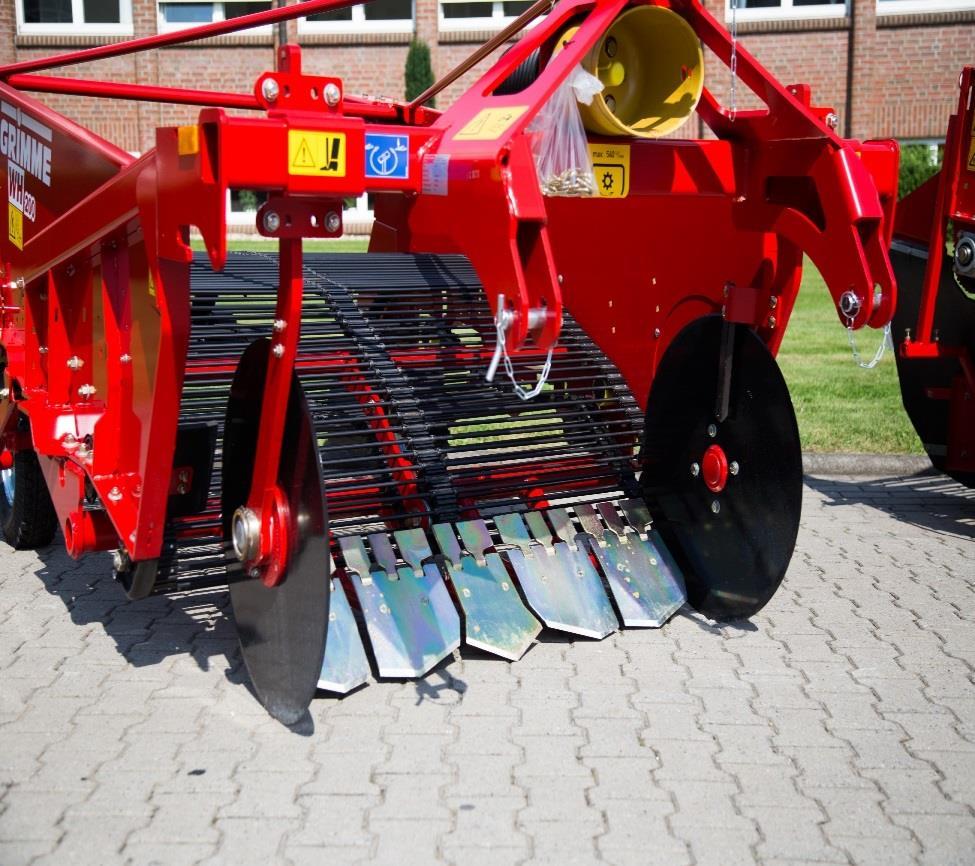

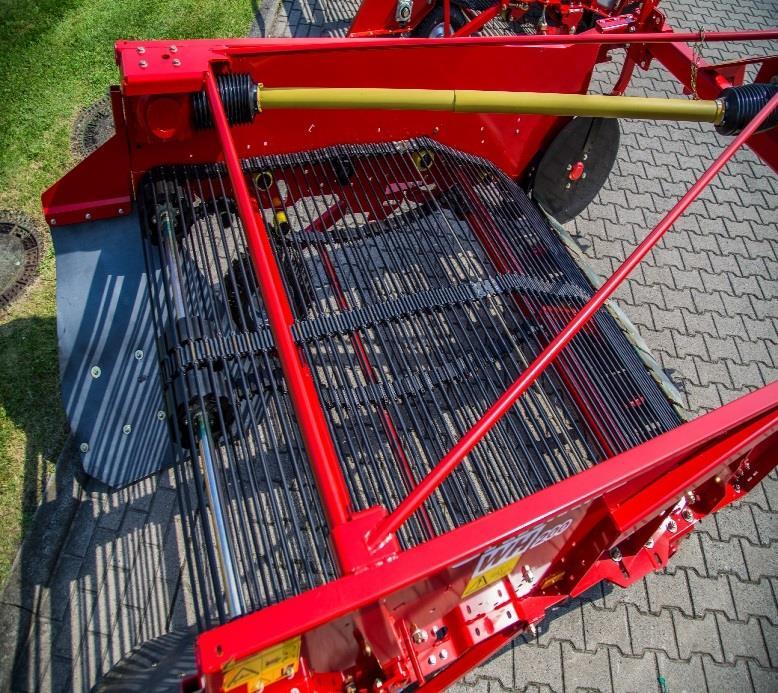

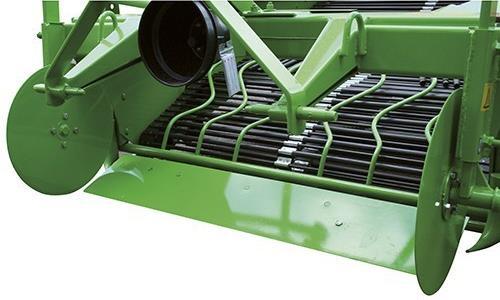

46 KÉSES ÁSÓSZERKEZET Sorhenger-mélységállítás

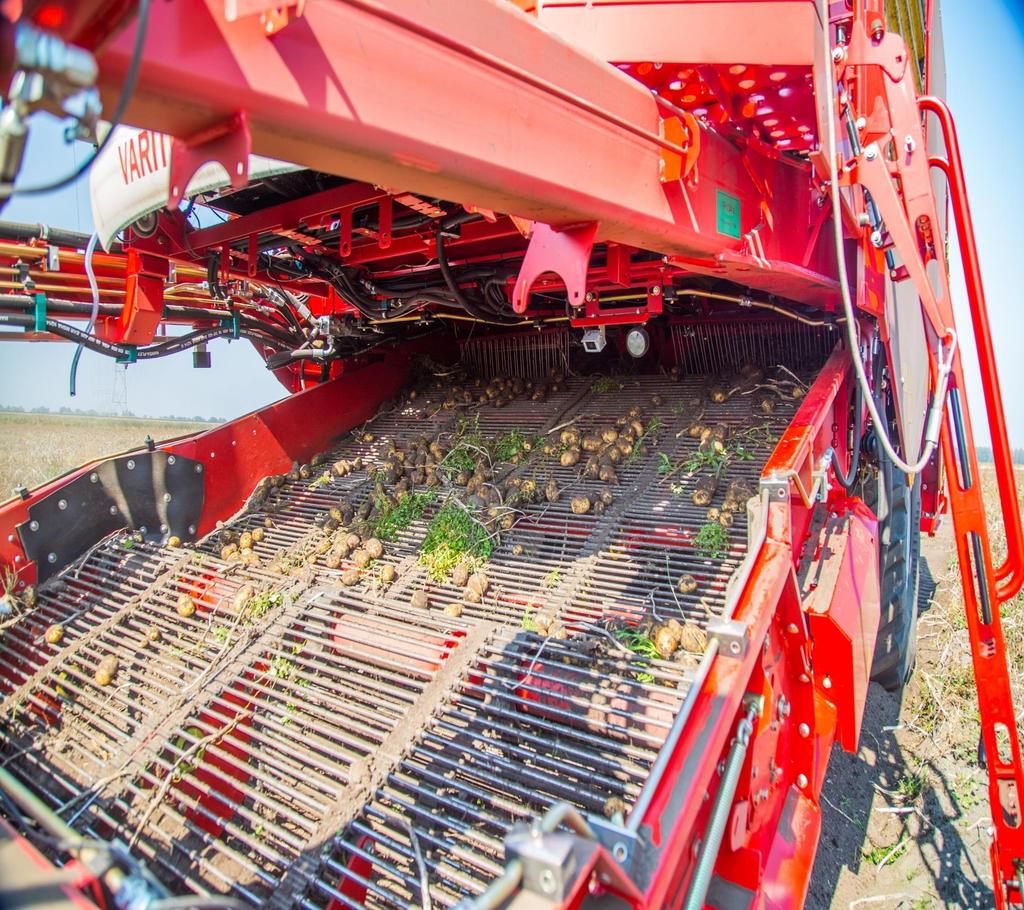

47 A BURGONYA TISZTÍTÁSA A tisztítószerkezet feladata: föld, szármaradványok, rögök, kövek elválasztása pálcás rostély, rés: mm A rostély sebessége a haladási sebesség 1,3-1,6-szorosa, max. 1,5 m/s, modernebb gépeknél hidromotoros hajtás, fokozatmantesen állítható sebeség

48

49 KŐ- ÉS RÖGELVÁLASZTÁS, VÁLOGATÁS kézi mechanikus automatikus (pneumatikus vagy pálcás) Röntgen-sugaras Dr. Fenyvesi László, 2007

50

51

52 PLOEGER AR-4B burgonya és sárgarépa betakarítógép

53 PLOEGER AR-4B burgonya és sárgarépa betakarítógép

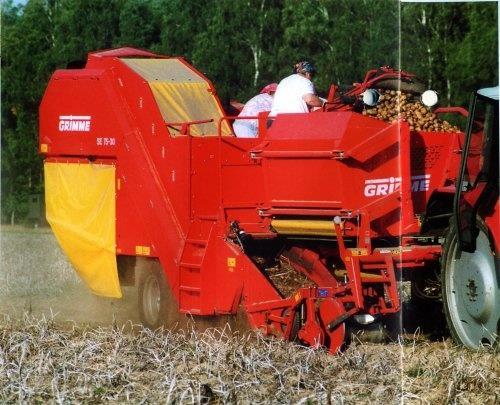

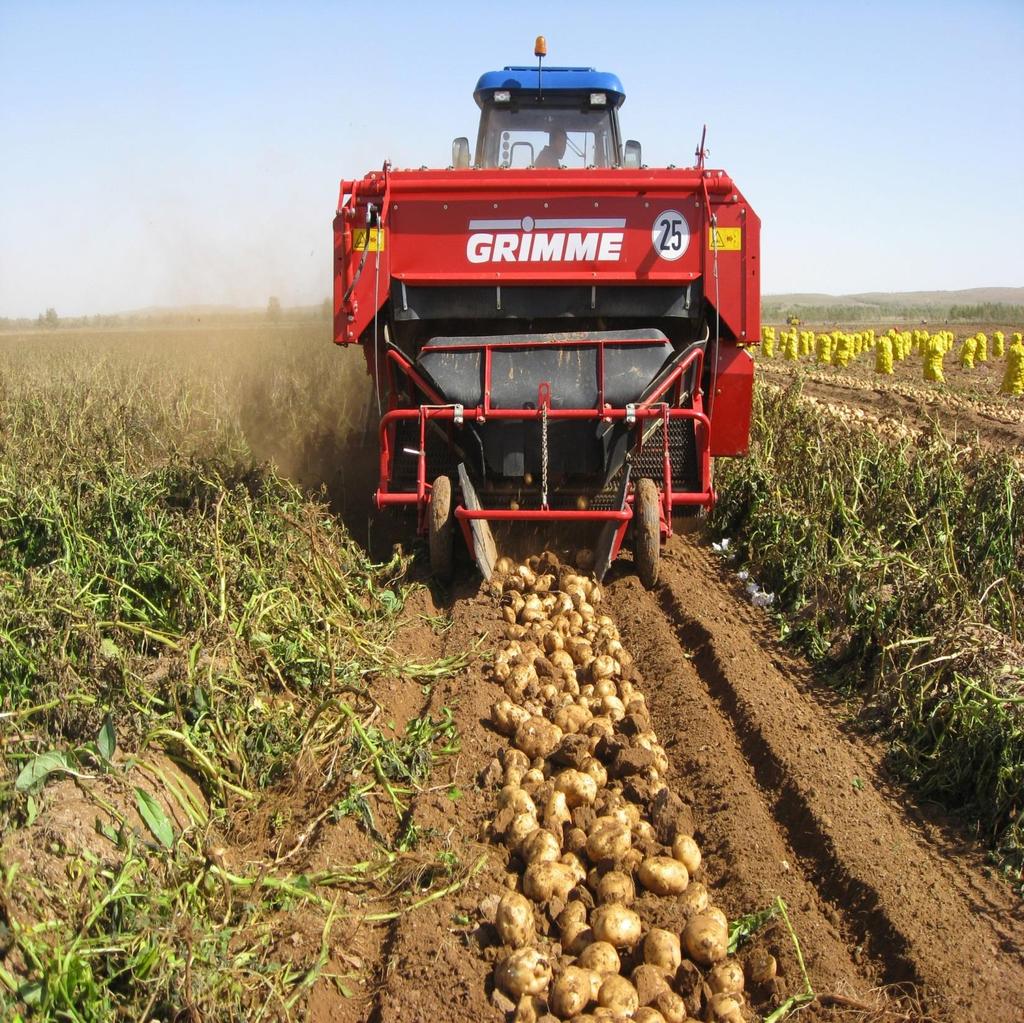

54 GRIMME SE burgonya betakarítógép

55 GRIMME SE burgonya betakarítógép

56

57 GUMÓK ÁTRAKÁSA

58

59

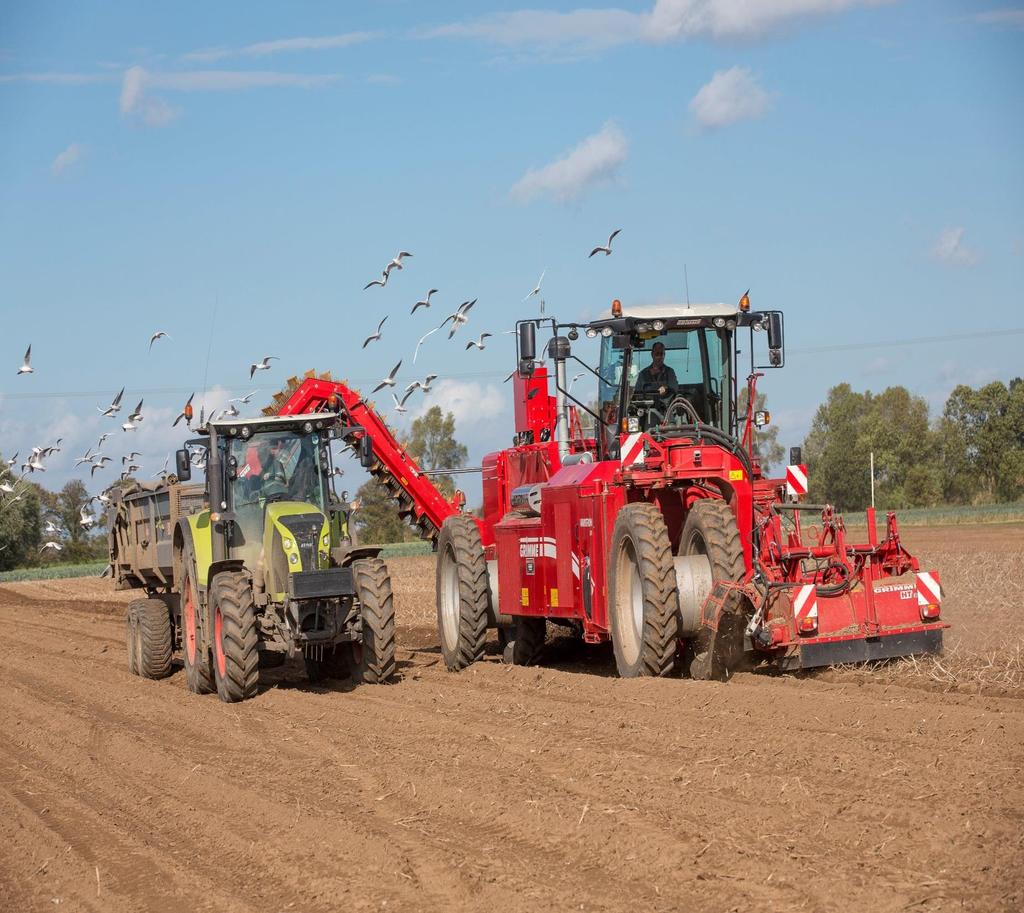

60 BETAKARÍTÁSI MÓDOK egymenetes betakarítás Burgonyakombájn: kiszedő-tisztító-válogató-rakodó gépek Kiszedő kocsirakó gépek:kiszedő-tisztító-kocsirakó gépek, általában 2-4 sorosak kétmenetes betakarítás burgonya kiásása és rendre rakása/szétterítése vontatott rendfelszedő-kocsirakó gépek vagy kézi felszedés

61 EGYMENETES BETAKARÍTÁS Kiszedő kocsirakó gépek kiásás merev vagy forgó tárcsás ásóvasak sorhenger mélységállítás, rögtörés rázórostély föld %-ának eltávolítása felhordórostély maradék föld eltávolítása rögtörő hengerpár gumiujjas válogatóasztal kövek, rögök eltávolítása ferde felhordó gumók pótkocsiba továbbítása

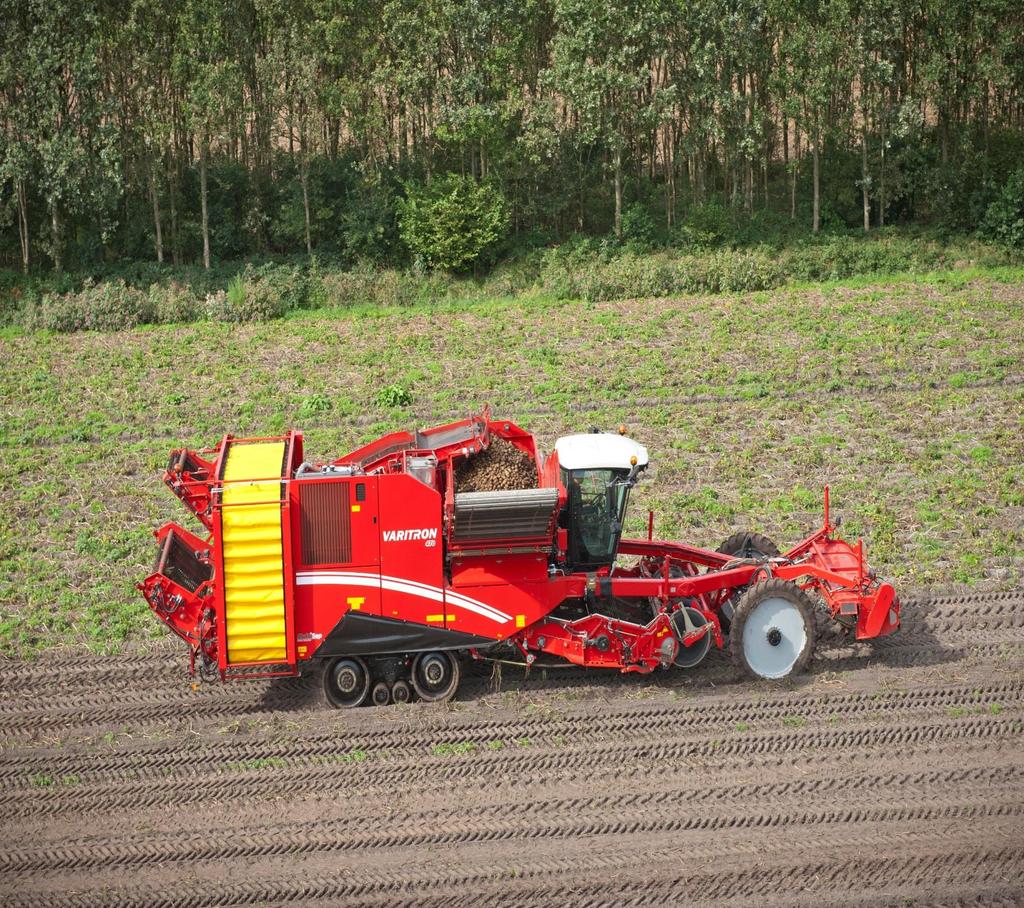

62 BURGONYA KISZEDŐ-RAKODÓGÉP Dr. Fenyvesi

63

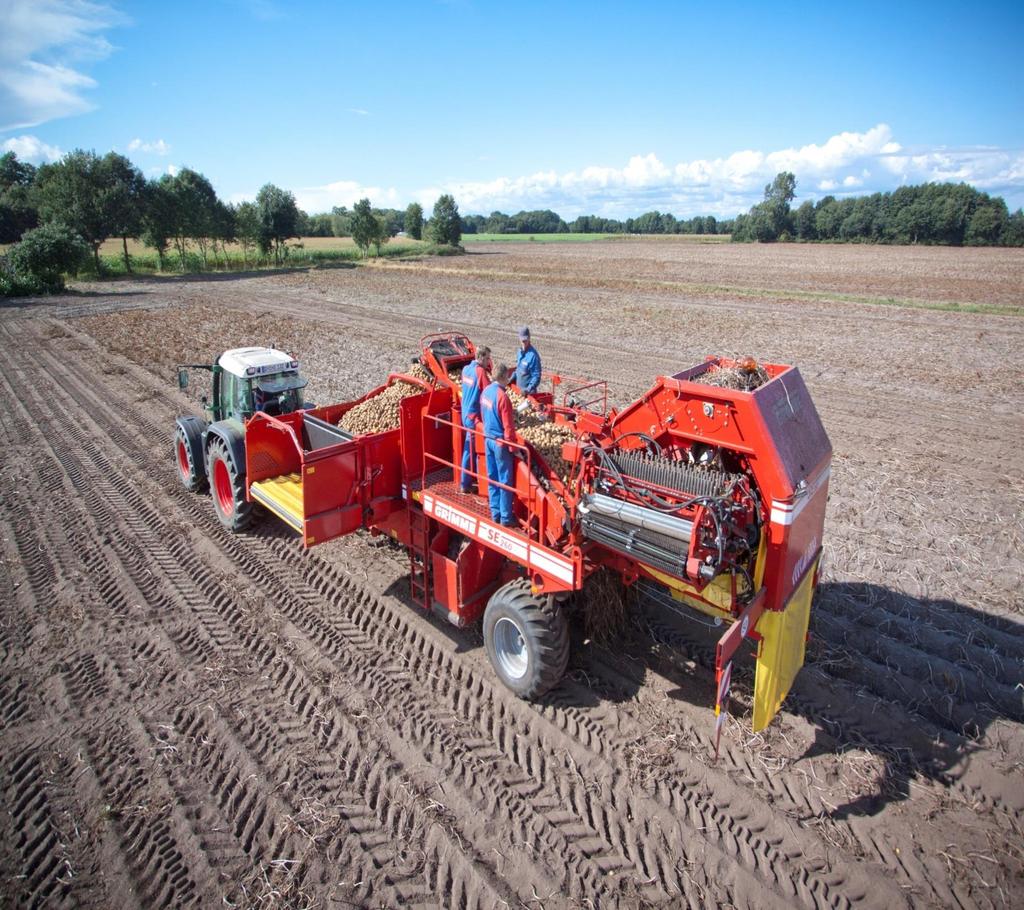

64 BURGONYAKOMBÁJN Dr. Fenyvesi

65

66

67

68

69

70

71

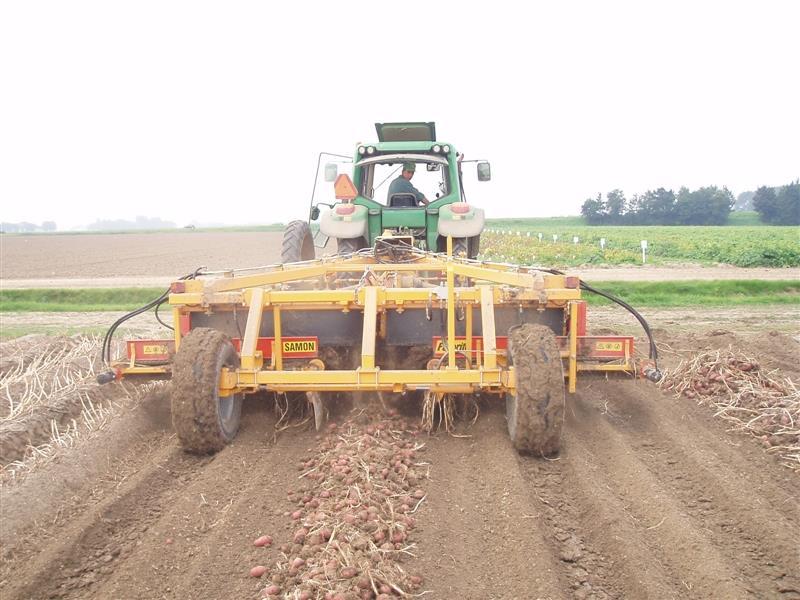

72 KÉTMENETES BETAKARÍTÁS első menet: burgonyák kiásása és talajra terítése forgóvillás gép: 2-3 km/h, 1-2 méteres sávban terít, egyszerű szerkezet, TLT-meghajtás, 8-10 fő a felszedéshez rázórostélyos burgonyakiszedő gép: rostál, TLT-meghajtás, keskeny sávban terít, kevesebb fő a felszedéshez második menet: gumók összegyűjtése

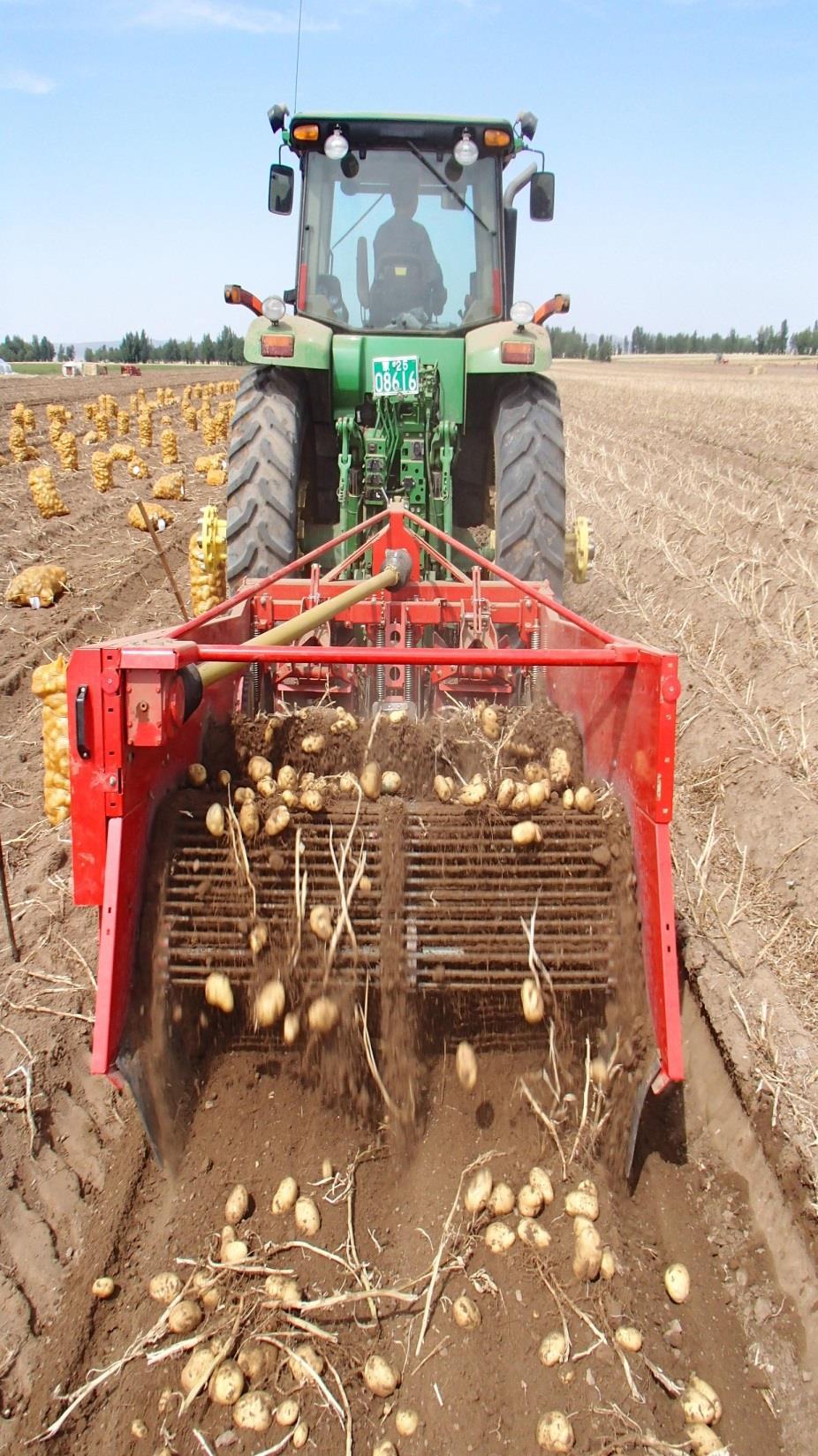

73

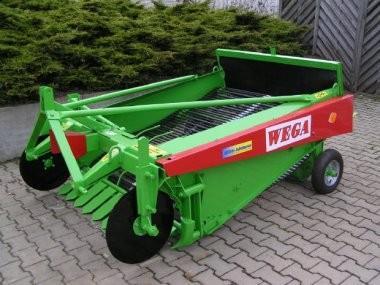

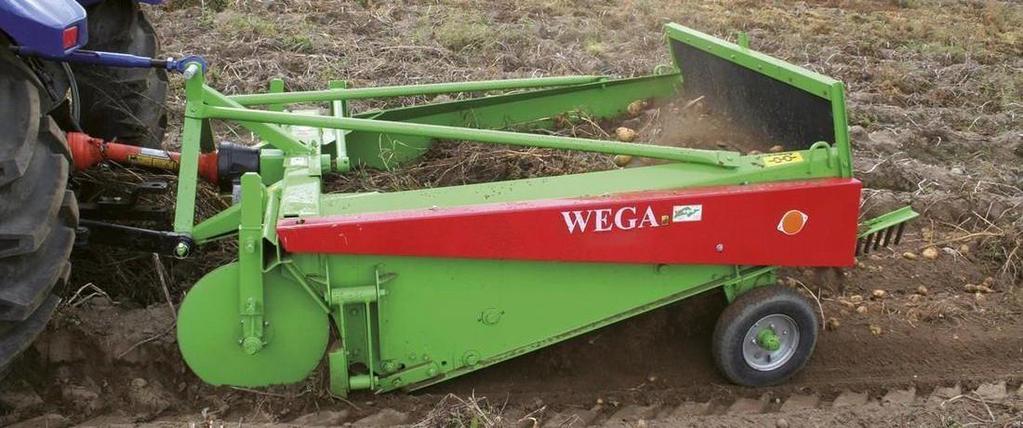

74 Akpil 1 soros burgonya betakarítógép Típus: egysoros, függesztett Sorok közti távolság: 62,5-75 cm Teljesítmény:0,1-0,3 ha/h Ásószerkezet: háromszegmensű lemez oldaltárolóval Keresztirányú rosta: pálcás, stabil

75

76

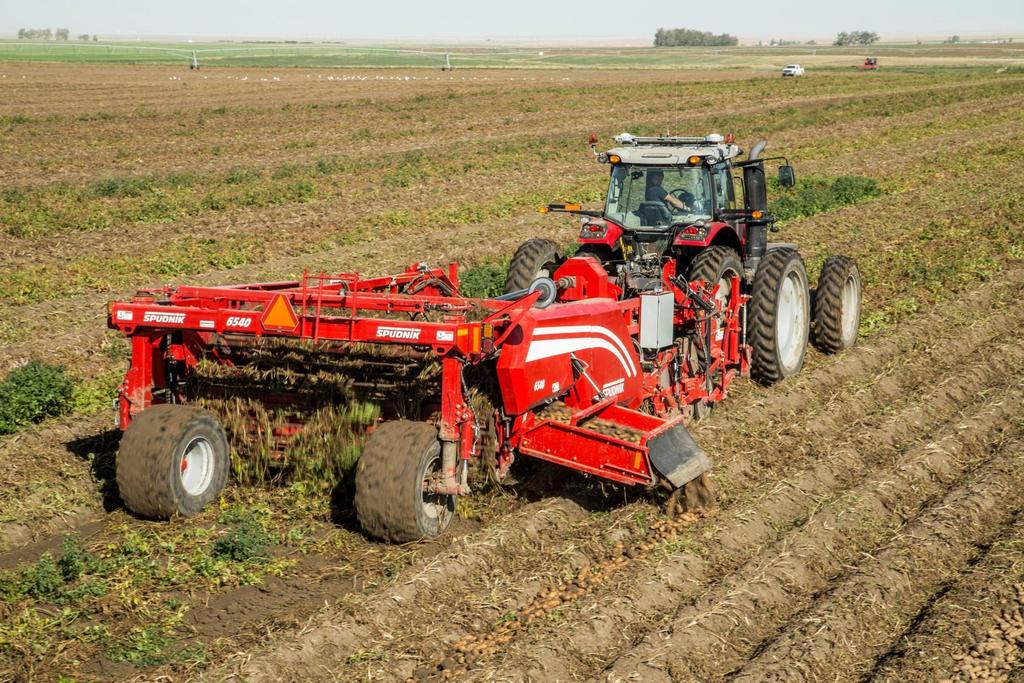

77

78

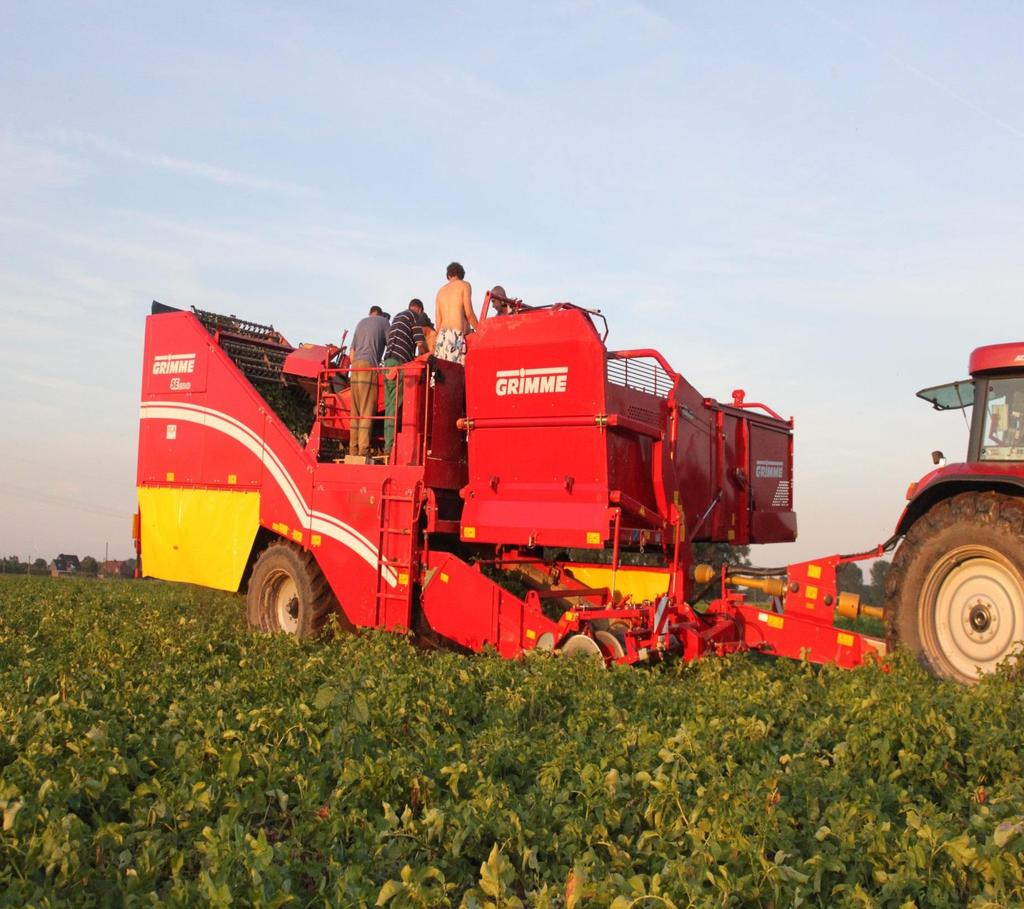

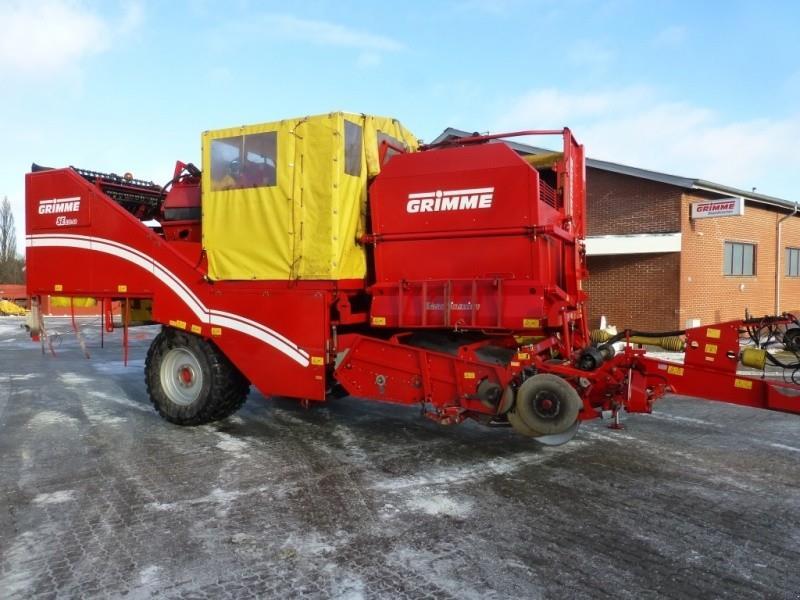

79 GRIMME SE UB hazánkban az egyik legnépszerűbb egymenetes, vontatott, kétsoros burgonyabetakarító gép 75 cm-es bakhátas vagy 75/90 cm-es ágyásos burgonyához

80 GRIMME SE UB trapéz alakú profilhengerek, síktárcsák 7 tagból álló, csúszótalpakkal megvezetett kiásószerkezet első és második rostaszalag száreltávolító szalag válogatóasztal két-két üléssel növény- és rögmaradvány terítő pálcás-láncos felhordó és gyűjtőtartály

81

82

83

84 BURGONYABETAKARÍTÓ GÉPGYÁRTÓK GYÁRTÓ GYÁRTÓ ORSZÁG AGRIFAC HOLLANDIA ASA-LIFT DÁNIA CARLOTTI OLASZORSZÁG EURO-JABELMANN NÉMETORSZÁG GRIMME NÉMETORSZÁG I.M.A.C. OLASZORSZÁG PLOEGER HOLLANDIA SPUDNIK USA UNIA LENGYELORSZÁG

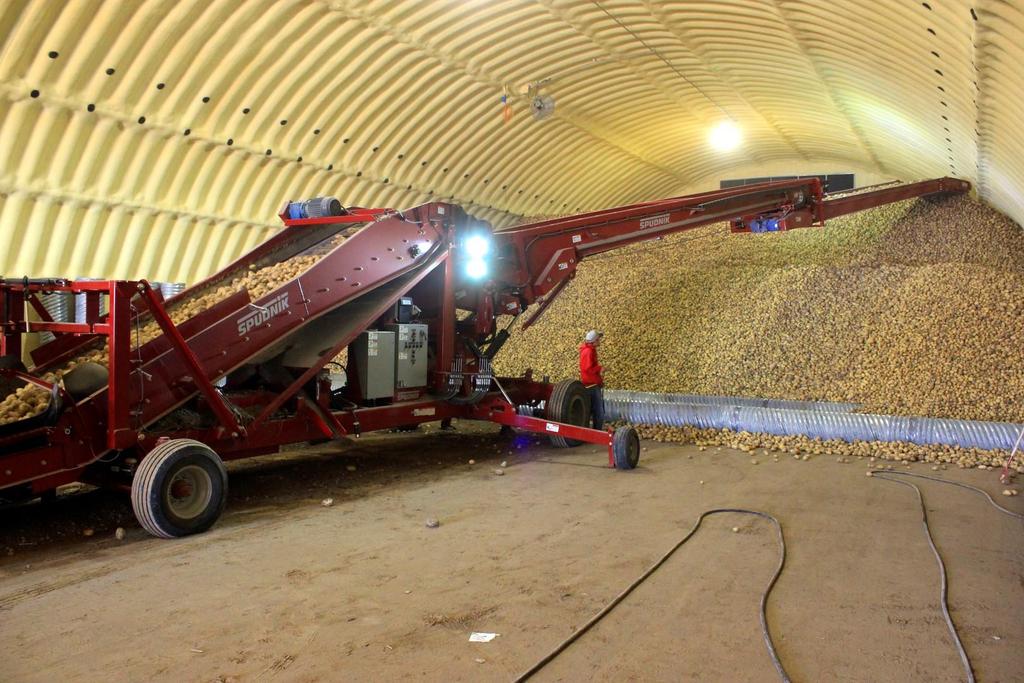

85 BURGONYATÁRHÁZAK GÉPEI

86

87

88 Hagyma kiszedőgép

89 Hagyma rendfelszedő

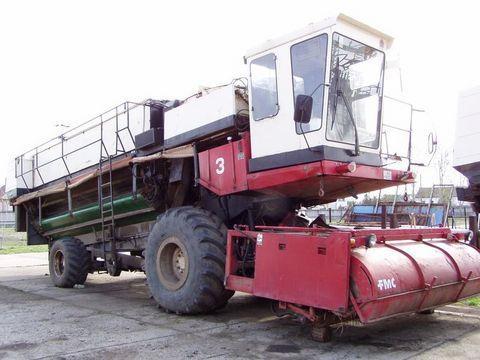

90 Zöldborsó betakarítása Betakarítás gépesítését meghatározza az érettségi fok és a nedvességtartalom Borsó optimális betakarítása F

91 Zöldborsó betakarítása Három menetes betakarítás: 1. kaszálás, rendrevágás, 2.rendfelszedés szállítás, 3.cséplés Kétmenetes betakarítás: (egész növényt takarítunk be) 1.rendrevágás 2. járvacséplés, Egymenetes betakarítás: (csak hüvelyt takarítunk be) 1. borsókombájn lefésüli a hüvelyeket és azokat csépli cséplődob kerületi sebessége 5m/s (kisebb szemtörés)

92

93 A sárgarépa betakarítása A kézi betakarítás kétmenetes betakarítási módszer: külön menetben történik a gyökerek lazítása és kiemelése. A lazítást kézzel (ásó) és géppel (kormánylemez nélküli eke) végzik. Így a minőségi árut szedjük frisspiaci és hosszú tárolásra. Hátránya, hogy a költségek körülbelül % -át a termény szedése teszi ki.

94 A sárgarépa betakarítása Ásó-rendszerű: itt az első menet a lombtalanítás, második menet a lazítás és a gyökértest kiemelése, a harmadik pedig a szedés és kocsira rakás. 1 v 2 menetben (burgonyabetakarító géppel) Hátránya: - csak gyenge ipari minőség sok a törött termés tárolásra nem alkalmas nagy üzemeltetési költség (erőgépet igényel). Nyűvő-rendszerű: A gép lazítóelemei a gyökértestet a lombfogó szerkezethez emelik, ahol egyenként kerülnek a lombtalanítóberendezéshez. A lombtalanított és a földtől megtisztított termést a gép a járművekre rakja és tartályládában tárolja. Jó munkát egészséges és erős lombozat esetén tud végezni, ezért tenyészidőben fontos a lombozat megvédése.

95 A sárgarépa betakarítása A sárgarépa minőségét a betakarító gépek munkaminősége határozza meg. A nyűvő-rendszerű betakarító gépeknél a sárgarépa piaci minősége eléri a %-ot, Az ásó-rendszerű gépeknél ez az arány alig éri el a 60 %-ot, sok a törött répatest, ezért nem tárolható

96 Sárgarépa betakarítógép

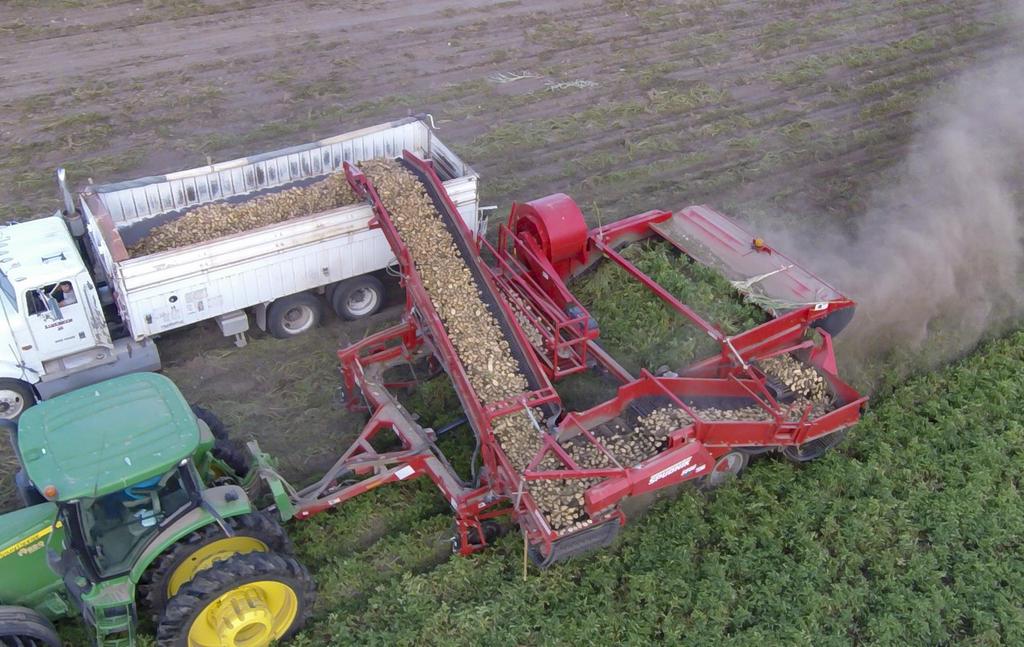

97 Sárgarépa betakarítógép

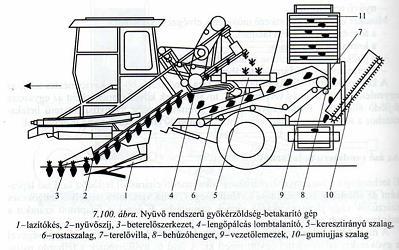

98 Nyűvő rendszerű sárgarépa betakarító gép sémája

99 Kinek ajánlható a nyűvő rendszerű sárgarépa betakarítógép? Előnyei: a zöld szár ép maradhat. Lazább talajon jobb hatásfok. Kíméletesebb kiemelés, kevesebb gyökérsérülés.

100 Ezek a rendszerek alkalmasak : karfiol és karalábé betakarításra is! Káposztafélék gépi betakarítása Feltétele: Gondosan betartott termesztéstechnológia, mely során az állomány egységesen fejlődik. A taroló rendszerű betakarítógépek ilyenkor kielégítő munkaminőséggel és gazdaságossággal üzemeltethetők, így ezek terjedtek el világszerte. Vágó renszerű: a káposzta torzsáit a talajszint felett azonos magasságban elvágja, a fejeket felszedi és szállító járműre gyűjti, a torzsákat utólag eltávolítják a fejekről. Nyűvő rendszerű: a fejeket kiemeli a talajból, a torzsákat egyforma hosszúra levágja, majda fejeket kocsira gyűjti.

101 Káposztafélék gépi betakarítása Betakarítható sorok 1 db Területteljesítmény 0,1-0,2 ha/h Erőgép igény : kb. 50 LE Személyzet: 1 db traktoros +1-2 db selejtező

102 A segédgépes betakarítás A segédgépes betakarítást a kézi szedés, a gépi gyűjtés és kihordás jellemzi. Gépei az ún. szedést könnyítő berendezések. Vontatott vagy magajáró szerkezetek Feladatuk a kézzel leszedett termény gyűjtése és szállítása. A gyűjtés a berendezés konzolján elhelyezett gyűjtőeszközökbe (pl. rekeszekbe), vagy szállítószalagra történhet. A szedést végző munkások a több növénysort áthidaló konzol mögött haladnak, ritkábban ülnek vagy fekszenek és végzik a szedést...

103 uborkaszedő káposztaszalag
