1 Ekék rendszerezése Ekék Traktor eke kapcsolat Függesztett Féligfüggesztett Vontatott Működési mód Ágyekék Váltvaforgató ekék Eketest tipus Kormánylemezes Tárcsás Eketest működési típus Aktív Passzív

mód Ágyekék Váltvaforgató ekék Eketest tipus

2 Vontatás módja szerint (Erőgép eke kapcsolat) a, Függesztett ekék A traktorok hárompont függesztőberendezésére kapcsolhatók. Saját járószerkezetük nincs. A traktor hordozza. Csak mélységállító tarlóskerekük van. Ez sem szükséges feltétlenül. Külön kiemelőszerkezet nem szükséges. Az ekekiemelés, továbbá többféle ekebeállítási művelet a traktor függesztőberendezésével valósítható meg. A függesztett eke súlya kiemelt helyzetben a traktorra billenőnyomatékkal hat, ezért korlátozott az elhelyezhető eketestek száma, illetve a keret súlya befolyásolja az elhelyezhető eketestek számát. Előnyei: Kényelmesebb kezelés Egyszerűbb szerkezeti kialakítás Jobb fordulékonyság Nagyobb a szállítási sebesség Kiemelt helyzetben hátramenetben is szállítható Növeli a traktor hajtott kerekeire eső terhelést, ezáltal javul a traktor vonóképessége Kisebb tömeg és a járókerekek elhagyásával valamelyest csökken a vonóerő szükséglet. Hátrányok: Jobban követik a traktor egyenetlen mozgását, mint a vontatott ekék. Beállításuk nagyobb szakértelmet igényel.

Az ekekiemelés, továbbá többféle ekebeállítási művelet a traktor függesztőberendezésével valósítható meg.

4 b, Féligfüggesztett ekék Nagy teljesítményű traktorokhoz készülnek, két ponton csatlakoznak a traktor föggesztőberendezéséhez. Az eke súlyát nagyrészt a traktor hordja. Kiemelt helyzetben az eke hátulsó része a saját járószerkezetén közlekedik. (Mellső része a függesztőberendezésére, hátsó része a kihelyezett hidraulikus munkahengerrel működtetett farkerékre támaszkodik.)

Kiemelt helyzetben az eke hátulsó része a saját járószerkezetén közlekedik.

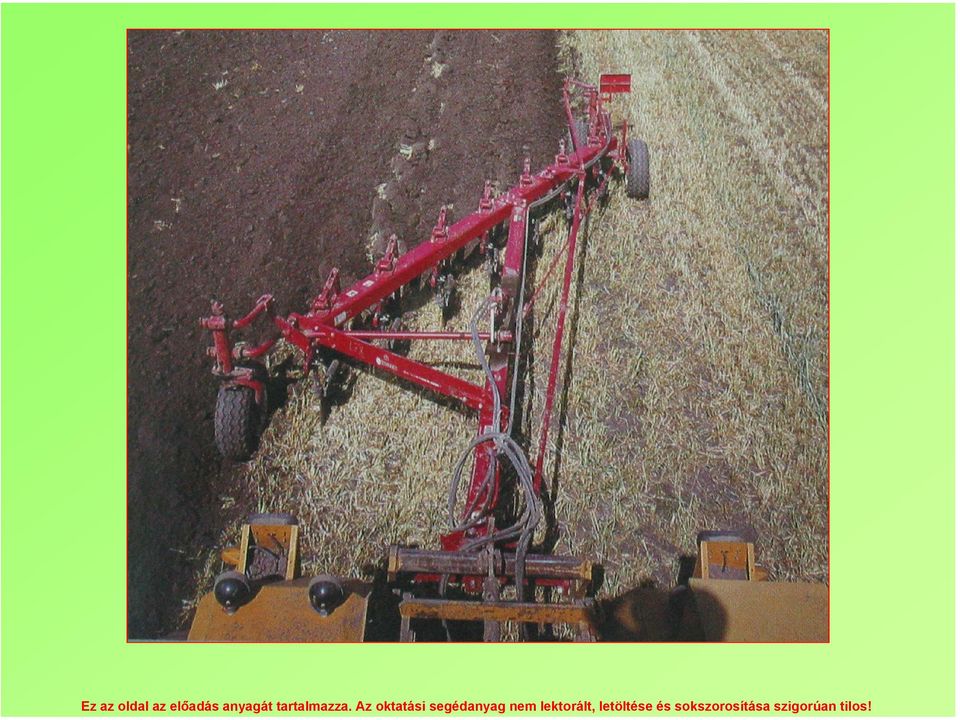

5 Tarlón járó traktor: 3 kereke van - farkerék - tarlón járó kerék - mellső barázdáskerék Előnyei: Csökken a talajtaposás a barázdafenéken, a barázdafalon és a felszántott talajon egyaránt, mivel a nagyméretű gumiabroncsok nem járnak a barázdában. Egyenletesebb súlyeloszlás, nő a traktor vonóképessége. Ikerkerekek is alkalmazhatók, ami által javul a kapaszkodóképesség, csökken a talajtaposás. Kevésbé veszi igénybe a traktorost, ugyanakkor az egyenletes fogásszélességre jobban kell ügyelni. Növekszik a traktor gumiabroncsok élettartama.

Egyenletesebb súlyeloszlás, nő a traktor vonóképessége.

7 Üzemmódok Barázdában járó traktor: - farkerék - tarlón járó kerék Előnyei: Kisebb vontatási ellenállás, mivel az ekenád kevésbé támaszkodik a barázdafalhoz, kisebbek a vontatási veszteségek. Könnyebb a kormányzás, mivel a barázdafal vezeti a traktort Egyszerűbb az első eketest állandó forgásszélességét biztosítani, ezáltal az eke egyenletesebben jár. Pótsúlyozó hatás jobb, az eke eleje a traktorra támaszkodik, amelynek eredményeképpen kisebb lesz a kerékcsúszás.

Könnyebb a kormányzás, mivel a barázdafal vezeti a traktort Egyszerűbb az első eketest állandó forgásszélességét

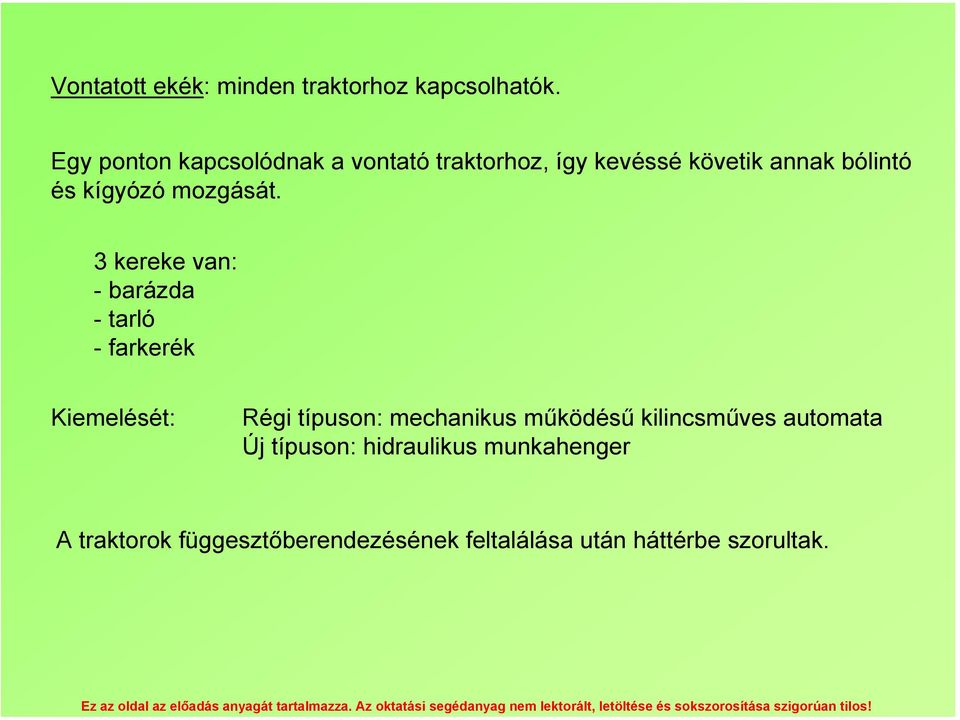

9 Vontatott ekék: minden traktorhoz kapcsolhatók. Egy ponton kapcsolódnak a vontató traktorhoz, így kevéssé követik annak bólintó és kígyózó mozgását. 3 kereke van: - barázda -tarló - farkerék Kiemelését: Régi típuson: mechanikus működésű kilincsműves automata Új típuson: hidraulikus munkahenger A traktorok függesztőberendezésének feltalálása után háttérbe szorultak.

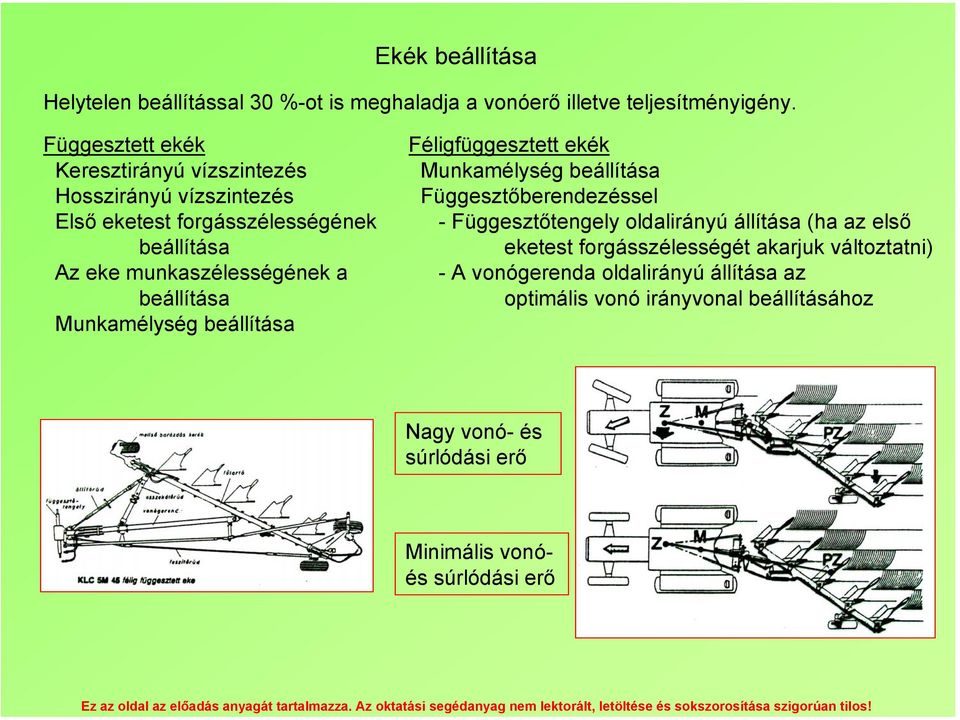

10 Ekék beállítása Helytelen beállítással 30 %-ot is meghaladja a vonóerő illetve teljesítményigény. Függesztett ekék Keresztirányú vízszintezés Hosszirányú vízszintezés Első eketest forgásszélességének beállítása Az eke munkaszélességének a beállítása Munkamélység beállítása Féligfüggesztett ekék Munkamélység beállítása Függesztőberendezéssel - Függesztőtengely oldalirányú állítása (ha az első eketest forgásszélességét akarjuk változtatni) - A vonógerenda oldalirányú állítása az optimális vonó irányvonal beállításához Nagy vonó- és súrlódási erő Minimális vonóés súrlódási erő

beállítása Munkamélység beállítása Féligfüggesztett ekék Munkamélység beállítása Függesztőberendezéssel - Függesztőtengely oldalirányú állítása

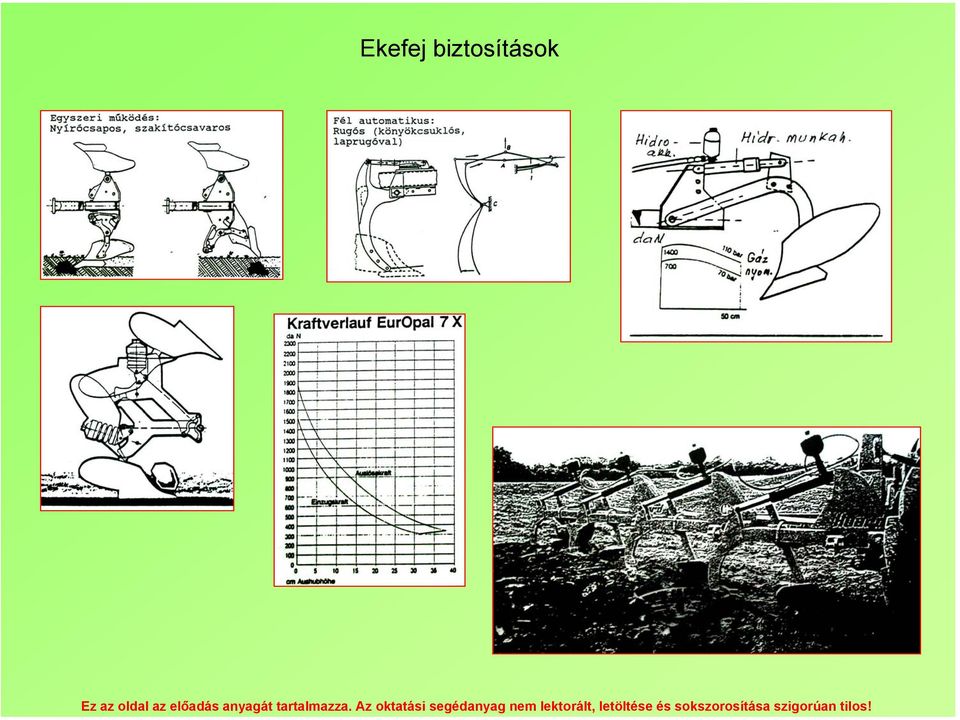

11 Ekefej biztosítások

13 Ekebiztosítások

14 Változtatható fogásszélességű ekék Előnyök: A motor teljesítményét teljes mértékben és egyenletesen lehet kihasználni különböző körülményeknél. A művelő szerszám munkáját céltudatosan befolyásolhatjuk. A forgásszélesség legtöbbször cm között változtatható (részben cm között). A keskeny forgásszélesség (k-1,1-1,25) jó lazító, porhanyító hatású. A probléma a kis teljesítmény, ez azonban vetőágy készítésnél nem okoz problémát. k=2-2,5 ugyan a területteljesítmény szempontjából kedvező, ugyanakkor rendkívül rossz munkaminőséget eredményez. A traktor gumiabroncsának megfelelő barázdamenet állítható be. Nem szabályos alakú tábla szántásakor időmegtakarítás érhető el. Pl. akadályok kikerülhetők. Szűk szállítási szélesség. Hátrányok: Homogén, szabályos alakú tábláknál nincs előnye, többlet beruházási költség. Adott táblán különböző talajellenállási viszonyoknál egyenetlen szántáskép alakul ki, ha a vonóerő szabályozás ezen a módon történik.

A keskeny forgásszélesség (k-1,1-1,25) jó lazító, porhanyító hatású. A probléma a kis teljesítmény, ez azonban vetőágy készítésnél nem okoz problémát.

15 Az ekék vontatási ellenállását befolyásoló tényezők -a, b - Talajféleség (kötött, stb.) - Talaj nedvességtartalma (15-20 % az optimális) - Menetsebesség - Kormánylemez típusa - Kormánylemez és a talaj közötti súrlódás mértéke - Ekevasak éle - Eke beállítása

16 Az ekék vontatási ellenállása Ekék üzemeltetése Vonóerőszükséglet f: a gördülési-súrlódási tényező (0,1-0,5) m: az eke tömege (kg) k: a fajlagos talajellenállás (Pa) (N/dm 2 ) v: a szántás sebessége(m/s) ε: az eke illetve a kormánylemez kialakításától függő állandó (Ns 2 /m 4 ) n: az ekefejek száma Pl.: F v =? Féligfüggesztett eke k = 600 N/dm 2 = N/m 2 = 60 kpa (középkötött talaj) n = 5 a = 0,3 m b = 0,4 m m = 1500 kg f = 0,2 ε = 2400 (Ns 2 /m 4 ) F I = 0, ,81 = 2943 N = 2,94 kn F II = k n a b = ,3 0,4 = 36 kn F III1 ;v = 2 m/s = ,3 0,4 2 2 =5,76 kn 1440

17 A vontatási teljesítmény igény különböző talajoknál v = 2 m/s k (N/m 2 ) F vlaza = 2, ,76 kn = 32,7 kn F v k.kötött = 44,7 kn (2, ,76 kn) F v kötött = 56,7 kn (2, ,76 kn) 1 m munkaszélességre szükséges vontatási teljesítmény: a=0,3 v=2 m/s Laza talaj: Középkötött talaj: Kötött talaj:

kötött = 44,7 kn (2,94+36+5,76 kn) 8 10 4 F v kötött = 56,7 kn (2,94+48+5,76 kn)

18 F III2 ; v = 2,2 m/s = ,2 2 = 6,97 kn F III3 ; v = 3 m/s = = 12,6 kn Vontatási teljesítmény igény: (középk. talaj) A szükséges motorteljesítmény: P v = F v = (F I +F II +F III ) v = (2, ,76) 2 P v = 89,4 kw vonóerő teljesítmény t = 0,8 (terhelési tényező) η v = 0,6 (vontatási hatásfok) Az eke fajlagos vontatási ellenállása (közép-kötött talaj) a haladási sebesség függvényében: v (m/s) F v (kn) k eke (kn/m 2 ) (kpa) 2 44,7 74,5 2,2 45,91 76,5 3,0 51,54 85,9

teljesítmény t = 0,8 (terhelési tényező) η v = 0,6 (vontatási hatásfok) Az eke fajlagos vontatási ellenállása

21 A szántás módja (Mozgásmódok ekékkel) Ágyszántás: Szétszántás Rosszul művelt sávok Osztóbarázda Bakhát 1 fogás Javított ágyszántás: A szomszédos fogásoknál felváltva szét és összeszántják. össze szét össze forgó Összeszántás Bakhát Osztóbarázda A barázdát a visszahagyott fél bakhát alól kell kiemelni Kiküszöbölődik a hurkos fordulóval járó bakhát Hurkos forduló

22 Hurkos forduló nélküli javított ágyszántás: össze szét össze szét Alakszántás, körbenjárva szántás: Rónaszántás: Gyakorlatilag csak hátránya van. Váltvaforgató ekével végzett művelés

23 Tárcsázás Olyan talajművelési eljárás, amelynél az elsődleges cél a talaj keverése (1.Szántás előmunkálás, 2. Tarlóhántás, 3. Magágykészítés, 4. Alapművelés) Eszközei: a tárcsás boronák, amelyeknek művelőeleme: a tárcsalevél A tárcsalevél működési elve A tárcsalevél egy időben haladó- és forgómozgást végez. Ha a tárcsalevél egyszeri körülforgását vizsgáljuk, azaz amíg I-ből II-be jut, akkor mozgását szétbontjuk két elemi mozgásra.

24 Az egyik: Egy I-ből I -be irányuló forgó mozgás, amelyet v h cos γ sebességgel tesz meg és a tárcsalevél elvégzi a keverés műveletét: A másik: Egy I-ből I -be irányuló haladó mozgás, amelyet v h sin γ sebességgel tesz meg, és itt úgy viselkedik, mint egy hengeres kormánylemez, amely elsősorban porhanyít: A talajban tengelyirányban vontatott gömbi-süveg tárcsa hatása

25 A tárcsalevél munkáját meghatározó tényezők Méretei: v: vastagság D: tárcsaátmérő R: sugár H: kúpmagasság R/D: 0,8-0,5 Művelési mélység a=1/5 1/3 D Vontatási iránnyal bezárt szög Vízszintessel bezárt szög

26 Tárcsás ekék: a dőlésszög (tárcsalev. síkja a vízszintessel!) állítható. (Váltvaforgató tárcsás ekék is vannak.) Elsősorban lazít és porhanyít, de kever is.

27 Tárcsás ekék:

28 Vágóél kialakítás Levél terhelés Könnyű Nehéz Igen nehéz Szupernehéz kg/tárcsalevél kg/tárcsalevél kg/tárcsalevél 120- kg/tárcsalevél A tárcsalevelekre ható erők és azok változásai A tárcsalevelekre ható erők eredőjének meghatározása bonyolult feladat. Az erő két összetevőre vezethetők vissza: A tárcsa síkjában, illetve arra merőlegesen hatókra

29 Az eredő erő megadása:

30 Tárcsás boronák Szerkezeti kialakításuk: Tárcsaleveleket közös tengelyre szerelik fel, amelyek között távtartókat helyeznek el, és ezeket a kereteken csapágyazzák. Tárcsatag: a levelekből tárcsatagok lesznek. Az egy tagban lévő levelek így együtt forognak (6-10 levél/tag). Tárcsa sorok: a tagokból sorokat képeznek.

31 Szimmetrikusak Egysoros V alakban elrendezett Kétsoros elrendezésű Aszimmetrikusak

32 Egyirányú tárcsák. Nagyobb mélységű művelésre, s ezzel együtt a tárcsás boronáknál intenzívebb forgatásra egy irányba forgató tárcsás művelő eszközt úgynevezett egyirányú tárcsát (diszktiller) használnak. Az oldalazó tárcsák a kétsoros tárcsás-boronák gyümölcsösök műveléséhez kialakított változatai. A vontató traktor mögött oldalra kinyúlva haladnak és így a fák koronája alá is bejutnak. Kényszerhajtású tárcsás boronákkal is kísérleteznek.
