1 Erőgép Talajművelés Féligfüggesztett ekék Függesztett ekék Követelmények Változtatható fogás Csoportosítás Szerkezeti részek Alkalmazott ekék Ekefej-biztosítás Vissza a főmenübe Szántási módok

2 Traktorok munkagépkapcsoló szerkezetei Erőgép Vonószerkezet

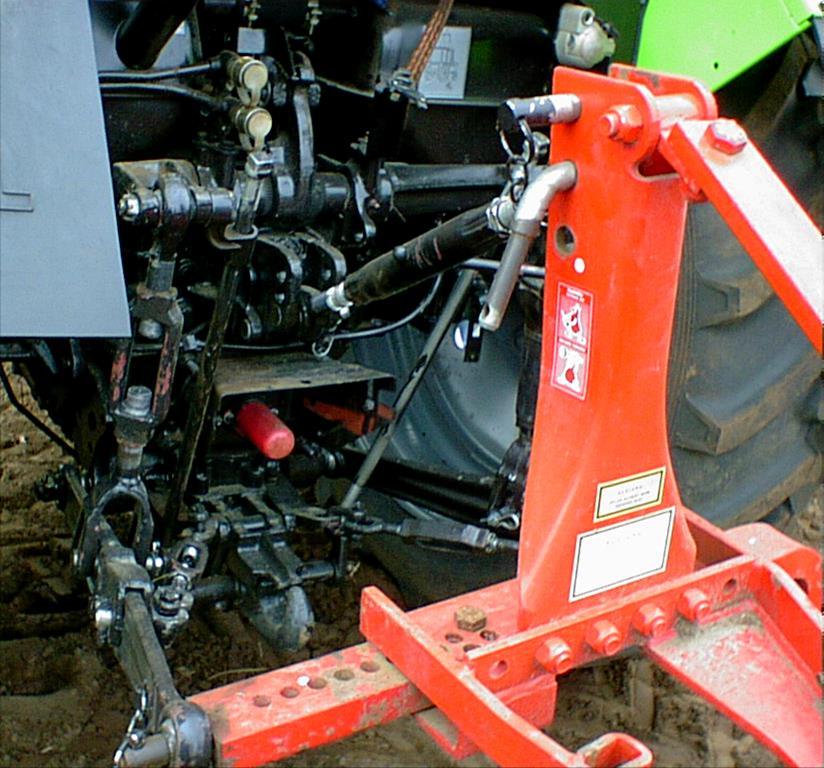

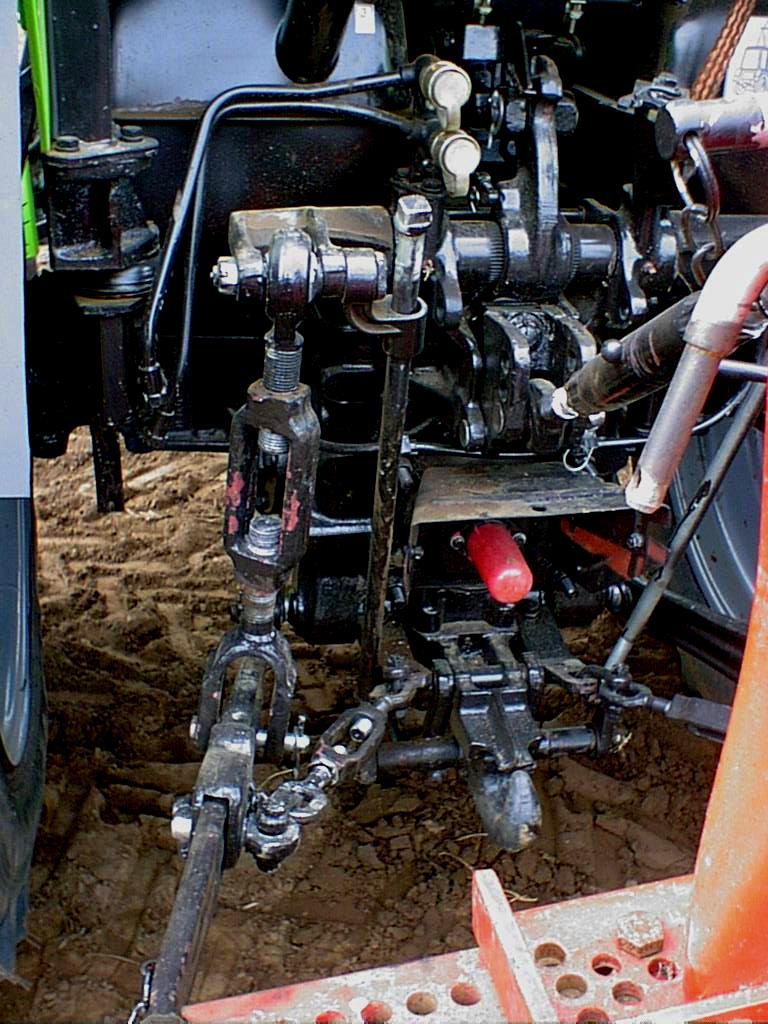

3 Függesztőszerkezet Erőgép

4 Erőgép Függesztőszerkezet

5 A talajművelés célja Talajművelés A növények számára kedvező csirázási és növekedési feltételek biztosítása. Talajműveléssel szabályozni tudjuk a talaj hézagtérfogatát, víz-, levegő- és tápanyaggazdálkodását. Mindezeket a talaj forgatásával keverésével porhanyításával lazításával vagy felszínének tömörítésével érjük el.

6 Talajművelés A talajművelés alapműveletei és gépei Alapműveletek Forgatás Lazítás Keverés Aprítás Egyengetés Tömörítés Gépek Eke Kultivátor Talajmaró Tárcsa Simító Henger

7 Az ék, mint művelőszerszám Talajművelés A talajművelő gépek művelő szerszámainak legtöbbjét ék-felületből alakították ki és a talajban mozgatott ék hatásának megfelelően dolgoznak. Az eke működő részei szántás közben az összetett ékhez hasonlóan a talajszeletet kihasítják majd felemelik és oldalirányba elfordítják.

8 Talajművelés

9 Az eke munkája Talajművelés Szántás célja: a talaj fizikai és biológiai állapotának megváltoztatása elpusztult gyomnövények szervestrágyák talajba dolgozása.

10 Fejlődéstörténet Talajművelés

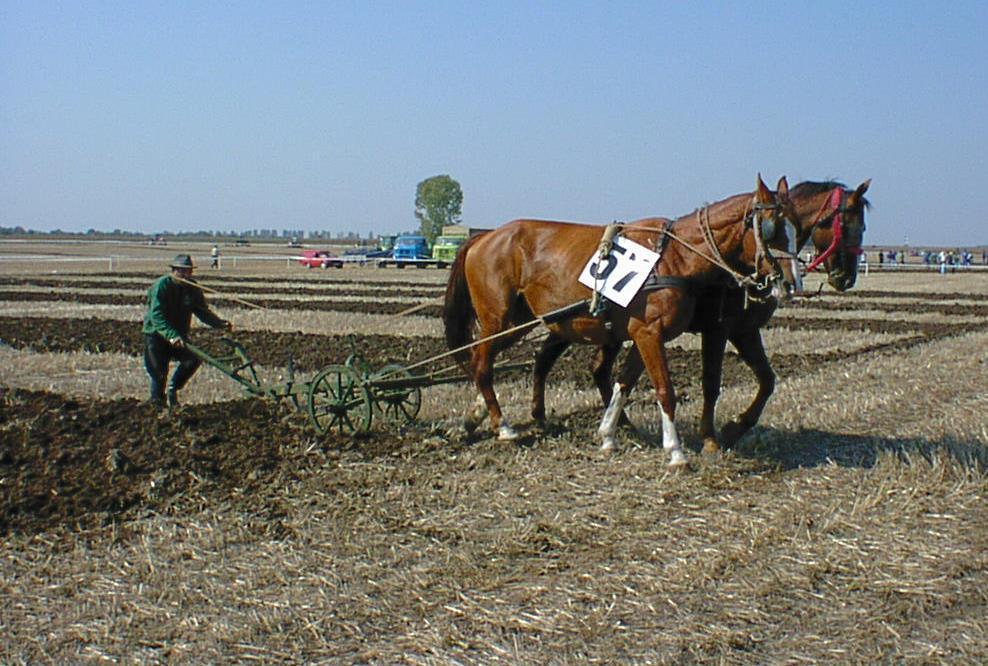

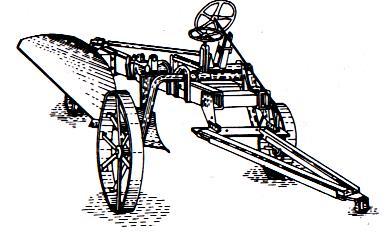

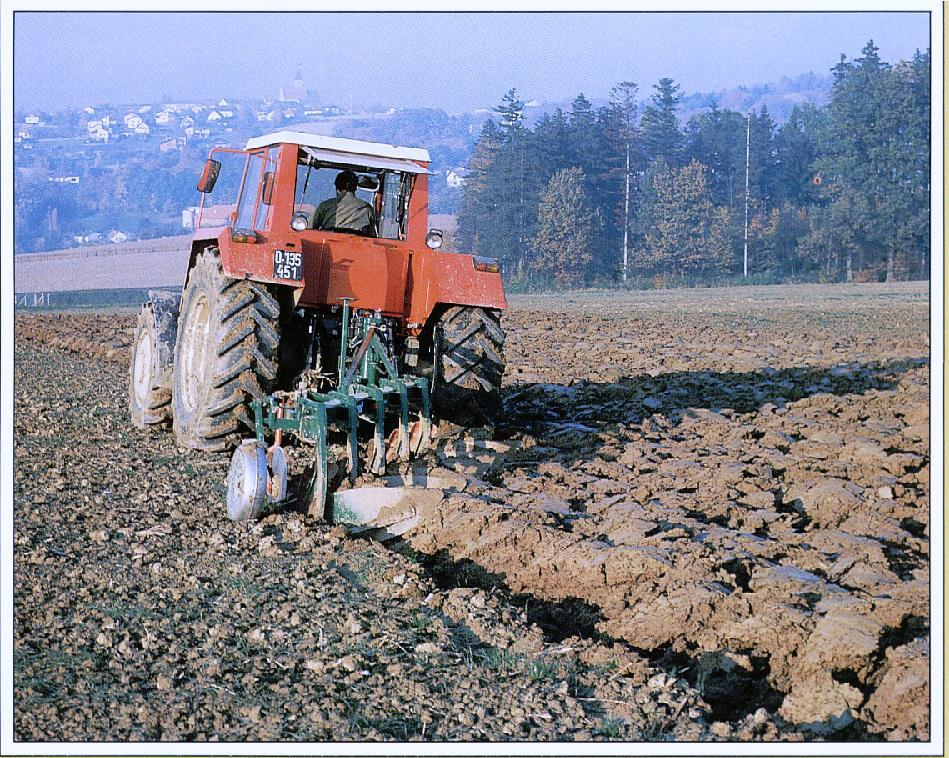

11 Talajművelés Fogatos szántás

12 Talajművelés

13 Az ekékkel szemben támasztott agrotechnikai követelmények Követelmények Az ekefejek által átfordított barázdaszeletek keresztmetszete azonos legyen. A szármaradványokat, szerves anyagokat jól forgassa le. A szántási mélység állítható legyen, és azt munkavégzés során jól tartsa.

14 Követelmények A szántás felülete egyenletes rögmentes legyen. A barázdafenék egyenletes a talajfelszínnel párhuzamos legyen. A barázdafal függőleges, beomlás mentes legyen.

15 Barázdaszelet átfordítása Követelmények

16 Barázdaszelet átfordítása Követelmények

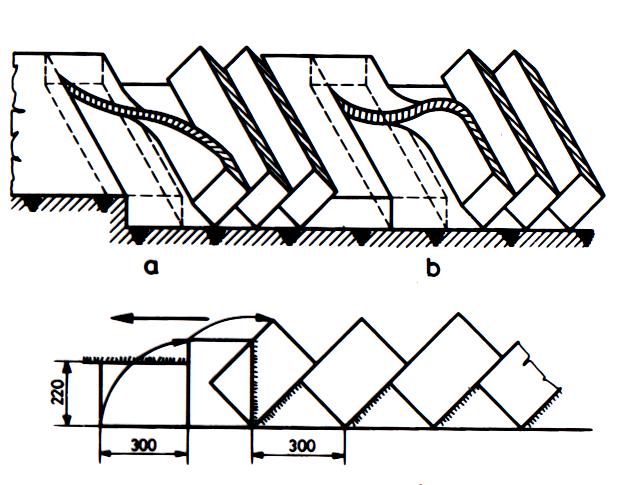

17 Barázdaszelet geometriája Követelmények a szántási mélység b fogásszélesség (barázdaszelet szélessége) A barázdaszelet átfordítása akkor lesz megfelelő, ha Átfordítás határesete: K = 1,27 K=b/a viszony 1,3-1,8.

18 Csoportosítás Ekék csoportosítása Forgatás módja szerint: Ágyekék (jobbra forgatják) Váltvaforgató ekék Vontatás módja szerint: Függesztett Féligfüggesztett Vontatott Művelési mélység szerint: Sekélyszántó ekék (14-20 cm) Középmélyszántó (20-26 cm) Mélyszántó (26-32 cm) Mélyítő (32-50 cm) Rigol ekék (50-90 cm)

19 Ekék szerkezeti részei Szerkezeti részek Munkavégző szerkezeti részek: Szántóvas Kormánylemez Előhántó Csoroszlya Talajlazító Kiegészítő szerkezeti részek: Vázszerkezet Eketörzs Ekefej biztosító berendezés Eke támasztó részei

20 Munkavégző szerkezeti részek Szerkezeti részek

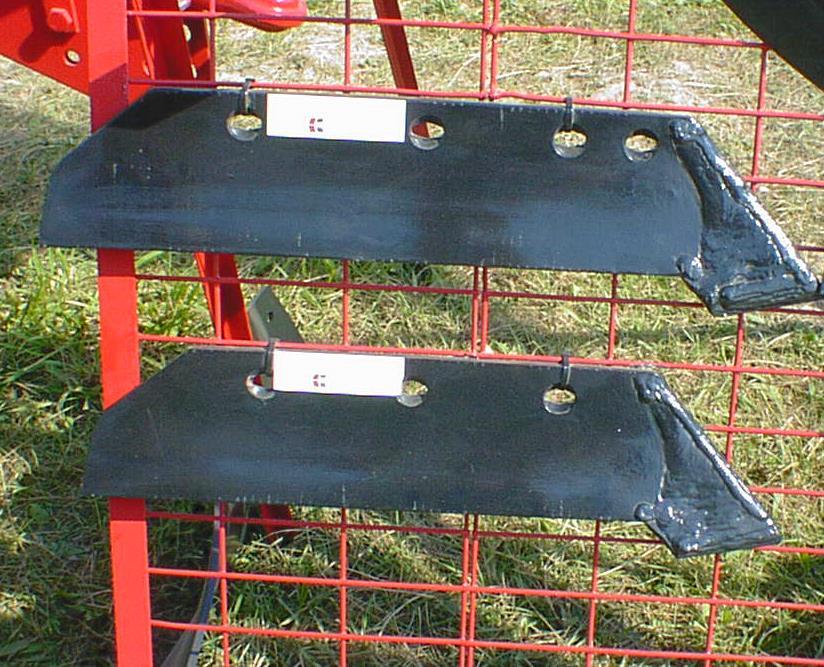

21 Trapéz alakú Szántóvas Szerkezeti részek Orros Szántóvas a barázdaszeletet vízszintesen elmetszi és továbbítja a kormánylemezre. Anyaga önélező acél vagy élfelrakó hegesztéssel növelik élettartamát.

22 Szántóvas típusai Szerkezeti részek Trapéz alakú Orros (segíti a mélységtartást) Vésős (kopás esetén állítható)

23 Szerkezeti részek

24 Szerkezeti részek Megfordítható és cserélhető orrbetét

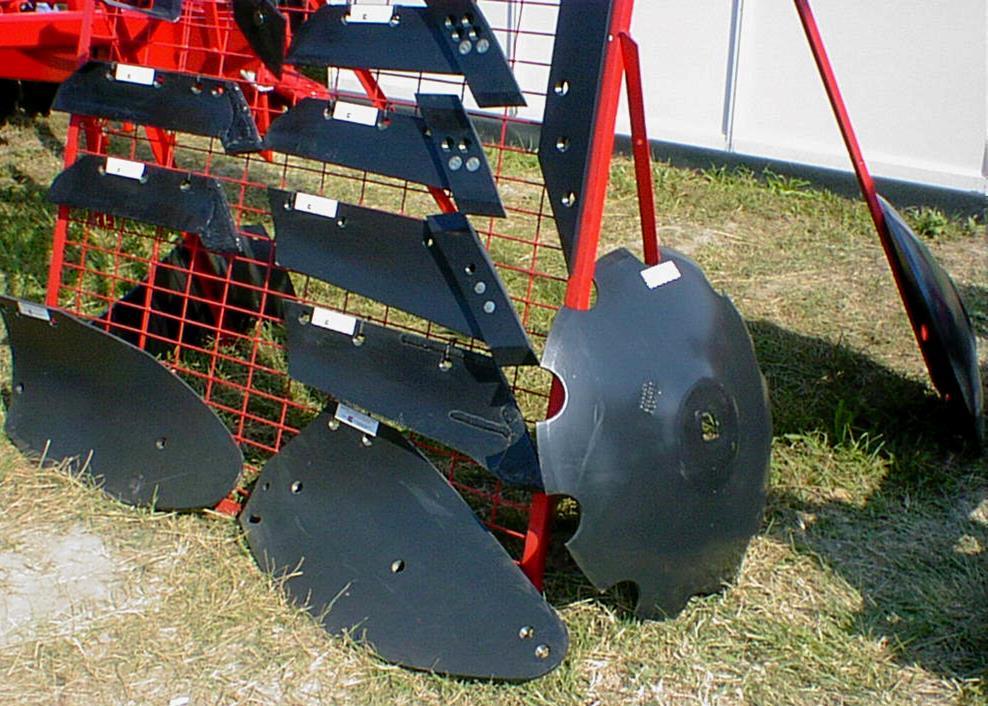

25 Szerkezeti részek Kormánylemez típusai Hengeres Kultúr forma Félig csavar (univerzális) Csavart

26 Kormánylemez jellemzői Hengeres jól porhanyít, rosszul forgat, laza talajokon alkalmazzák Kultur formájú porhanyító és forgató munkája megfelelő Szerkezeti részek Félig csavart, (univerzális) porhanyító és forgató munkája megfelelő, közép kötött talajokon alkalmazzák Csavart kitűnően forgat, rosszul porhanyít, kötött talajokon alkalmazzák)

27 Szerkezeti részek Réselt kormánylemez Csavart kormánylemez

28 Kormánylemez kiegészítő részei Szerkezeti részek a b a) Kormánylemez toldat a kormánylemez görbületét követve segíti a barázdaszelet átfordítását. b) Beforgató lemez a felső talajréteg barázdafenékbe fordítását segíti elő.

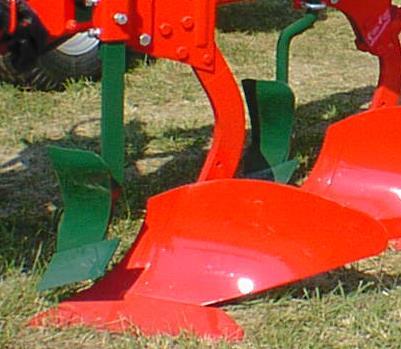

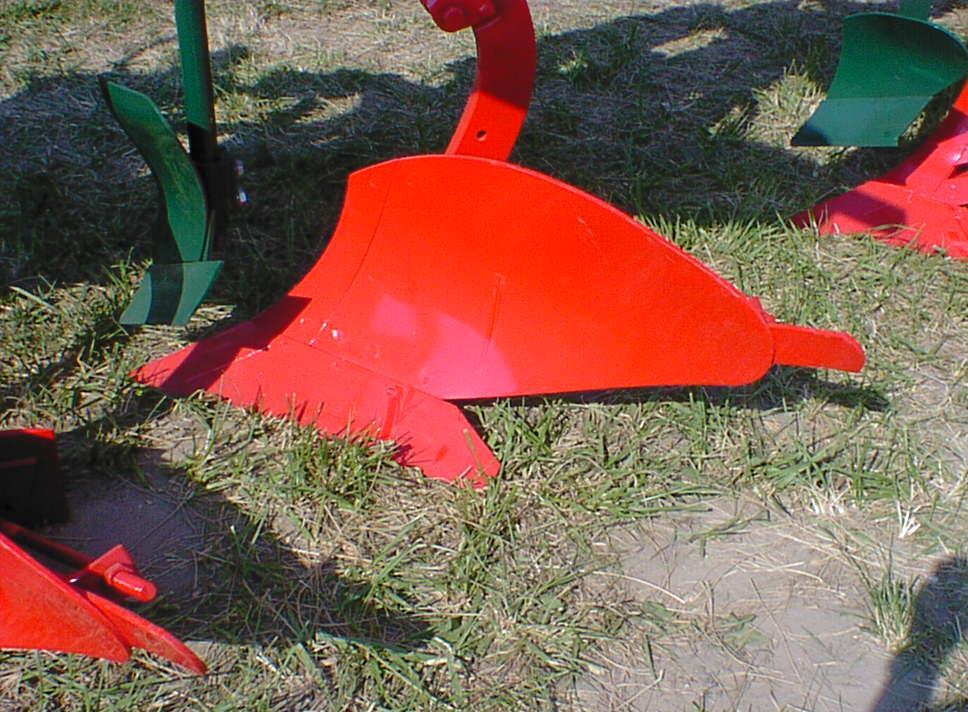

29 Előhántó Szerkezeti részek Az eketest előtt haladva a felső talajréteget a barázdafenékbe fordítja, csökkenti a szántás üregességét. Úgy kell felszerelni és beállítani, hogy az eketest előtt mm-re helyezkedjen el, művelési mélysége a szántási mélység 1/3 része legyen.

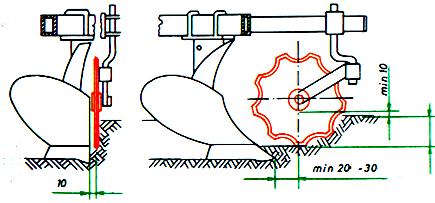

30 Csoroszlya Szerkezeti részek A csoroszlya, az utolsó ekefej mellett a barázdaszeletet függőlegesen elmetszi. Típusai: késes, tárcsás. A tárcsás csoroszlya él kialakítása sima, csipkés vagy hullámos, hajlított tengelyre van szerelve, önbeálló. Beállítása: a szántóvas orra előtt mm-re, mellette 10 mm-re helyezkedjen el, magasságát úgy kell beállítani hogy a csapágyház 10 mm-re a talajszint fölött haladjon.

31 Szerkezeti részek Csipkés élű tárcsás csoroszlya

32 Szerkezeti részek Hullámos élű tárcsás csoroszlya

33 Talajlazító Szerkezeti részek Talajlazító az ekenádra szerelhető lazítószerszám, feladata az eketalp betegség, a barázdafenék bekeményedés megszüntetése.

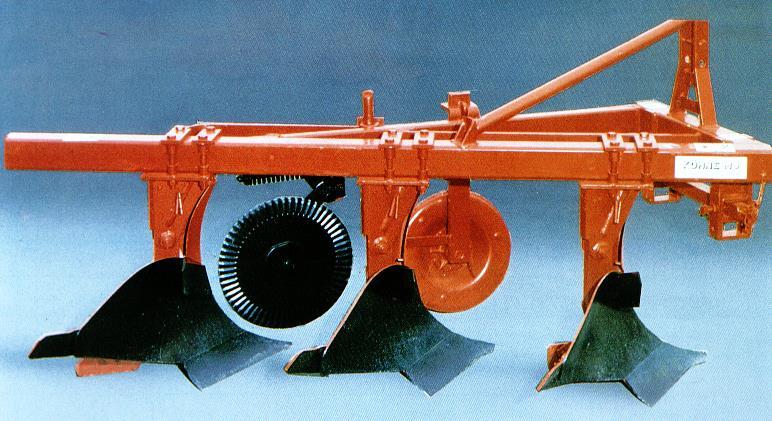

34 Szerkezeti részek Eke kiegészítő részei Váz és keretszerkezet Összekapcsolja és hordozza az eke szerkezeti részeit. Eketörzs Összefogja az eketestre szerelt részeket és rögzíti a vázszerkezethez. Felveszi a művelő szerszámokra ható erőket. Az eketörzset és a rászerelt művelő szerszámokat ekefejnek nevezzük.

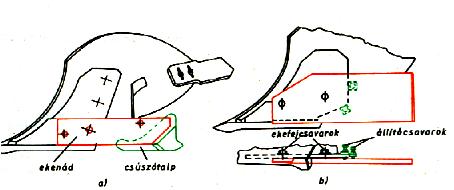

35 Eke támasztó részei Szerkezeti részek Az ekenád, oldalirányból megtámasztja az ekét. A csúszótalp, a függesztett eke utolsó ekefején található, függőleges irányú támasztást végez.

36 A támasztó kerék a szántási mélység állítására szolgál Szerkezeti részek

37 Ekefej-biztosítás Ekefej-biztosító berendezések Ekefej-biztosító berendezések feladata az ekefej törés vagy túlterhelés elleni védelme. Csoportosítása: 1. Hidraulikus ekefej-biztosítók 2. Mechanikus működésű ekefej-biztosítók nyírócsapszeges (egyszeri működésű) rugós könyökcsuklós

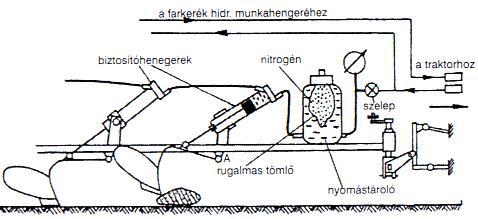

38 Ekefej-biztosítás Hidraulikus ekefej-biztosítás

39 Ekefej-biztosítás Mechanikus ekefej-biztosítások Könyökcsuklós biztosítás Kioldás folyamata

40 Mechanikus ekefej-biztosítások Ekefej-biztosítás a) c) a) Rugós b) Rugós c) Nyírócsapszeges d) Könyökcsuklós b) d)

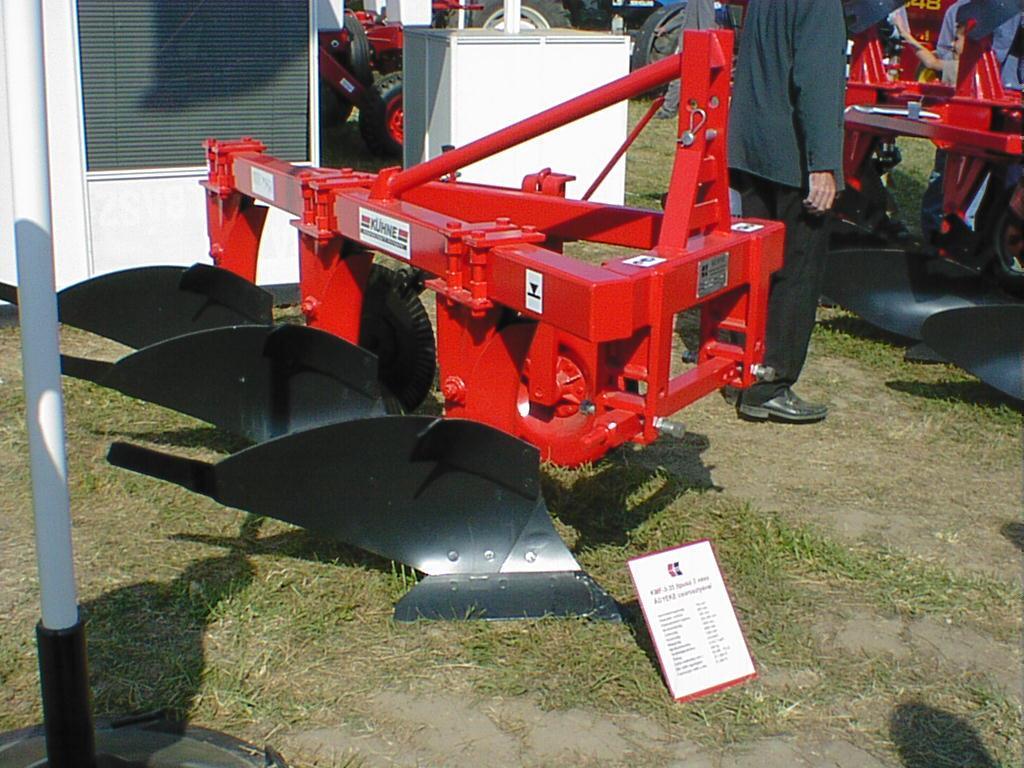

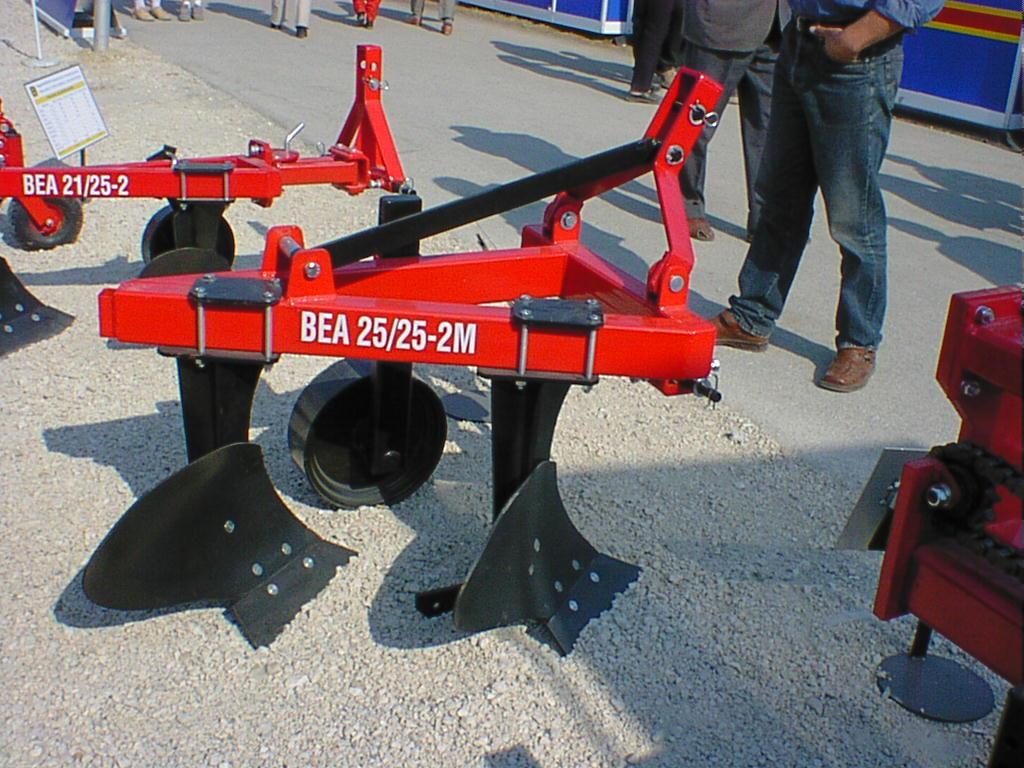

41 Függesztett ekék Függesztett ekék

42 Ekefejek távolsága Függesztett ekék α eketest A (cm) B (cm) 23º M º M º M º M º M

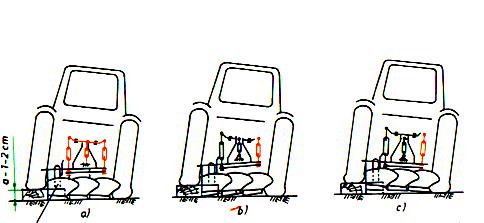

43 Függesztett ekék Függesztett ekék beállításai helyes orron járó sarkon járó Keresztirányú vízszintet a függesztőorsókkal állítjuk.

44 Függesztett ekék a) Helyes b) Orron járó c) Sarkon járó Hosszirányú vízszintet - a támasztóorsóval állítjuk. Szántási mélységet - a támasztókerékkel állítjuk.

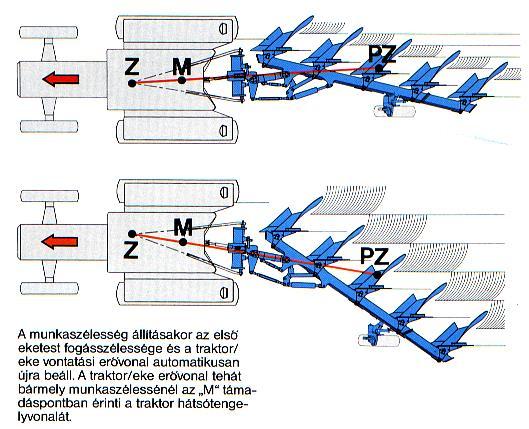

45 Függesztett ekék Első eketest fogásszélességét - a függesztő tengely oldal irányú eltolásával állítjuk. Összfogásszélességet - a függeszető tengely szögben történő elfordításával állítjuk. (Z tengely)

46 Féligfüggesztett ekék Féligfüggesztett ekék Függesztőtengelyükön keresztül két ponton kapcsolódnak az erőgéphez, hátsó részüket kormányozható farkerék támasztja alá.

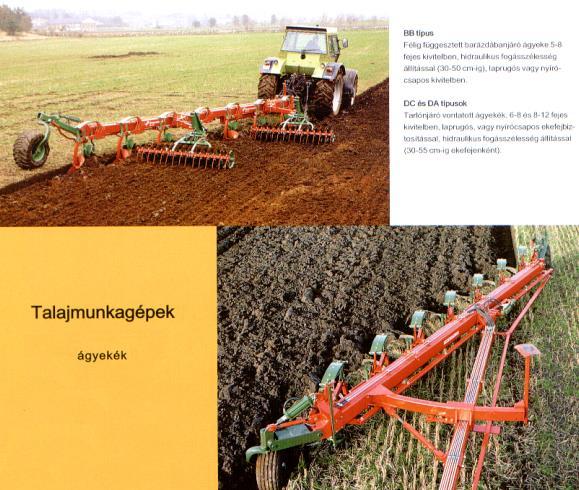

47 Típusai Féligfüggesztett ekék Tarlón járó erőgéppel vontatott TJ Barázdában járó erőgéppel vontatott BJ

48 Szerkezeti felépítése Féligfüggesztett ekék 1. Keresztrúd 2. Vonógerenda 3. Kitámasztó rúd 4. Főtartó gerenda 5. Ekefejek 6. Barázdakerék 7. Farkerék 8. Mélységállító kerék 9. Tolórúd a farkerékhez

49 Féligfüggesztett ekék Féligfüggesztett ekék jellemzői Négyszög keresztmetszetű főtartóra vannak szerelve az ekefejek. A főtartó és a vonógerendát állítható hosszúságú kitámasztó rúd köti össze. Az eke keretét barázda kerék, farkerék és támasztó kerék támasztják alá.

50 Féligfüggesztett ekék Farkerék Az eke hátsó részét támasztja alá szállítási és munkahelyzetben egyaránt. Szállítási helyzetben a függesztőtengelyről kormányzott. Barázda kerék Csak tarlón járó erőgéppel vontatott ekéken található! Önbeálló paralelogramma felfüggesztésű. Az eke első részét támasztja alá szállítási és munkahelyzetben egyaránt.

51 Féligfüggesztett ekék

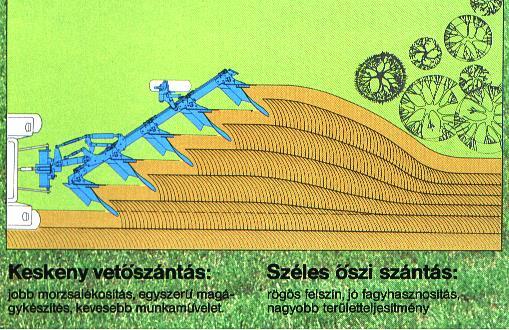

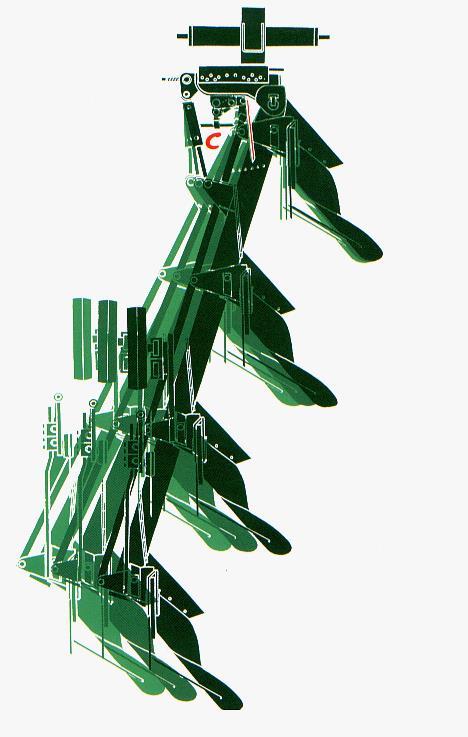

52 Változtatható fogásszélességű ekék Változtatható fogás

53 Változtatható fogás

54 Változtatható fogás

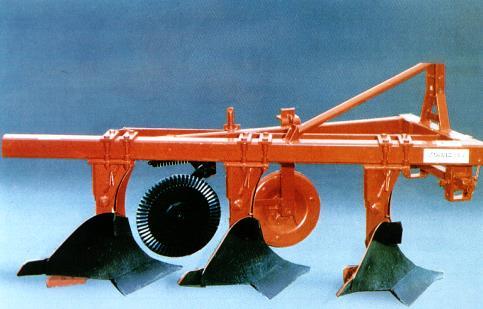

55 Alkalmazott ekék Alkalmazott ekék

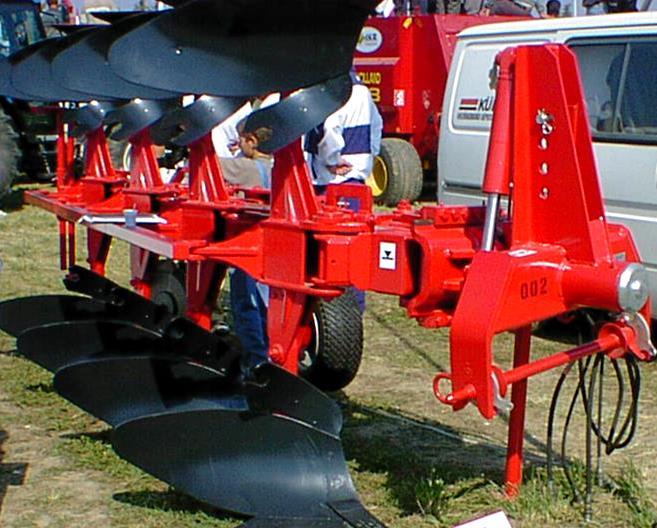

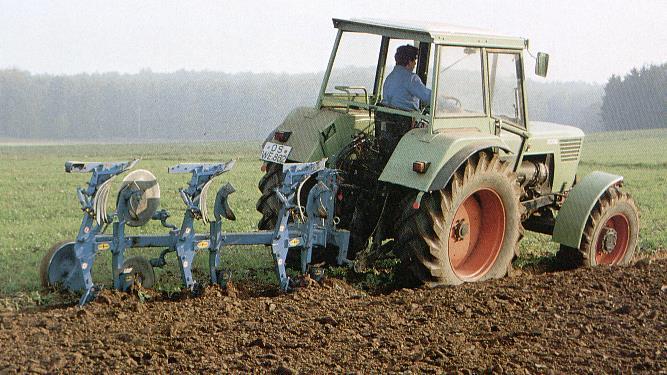

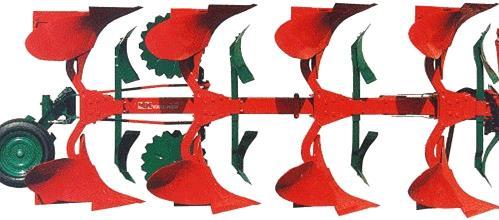

56 Függesztett váltvaforgató eke Alkalmazott ekék

57 Alkalmazott ekék

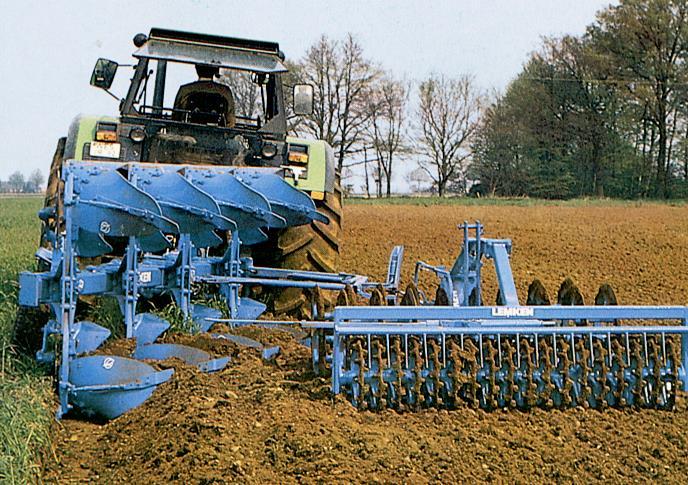

58 Eke, szántáselmunkálóval Alkalmazott ekék

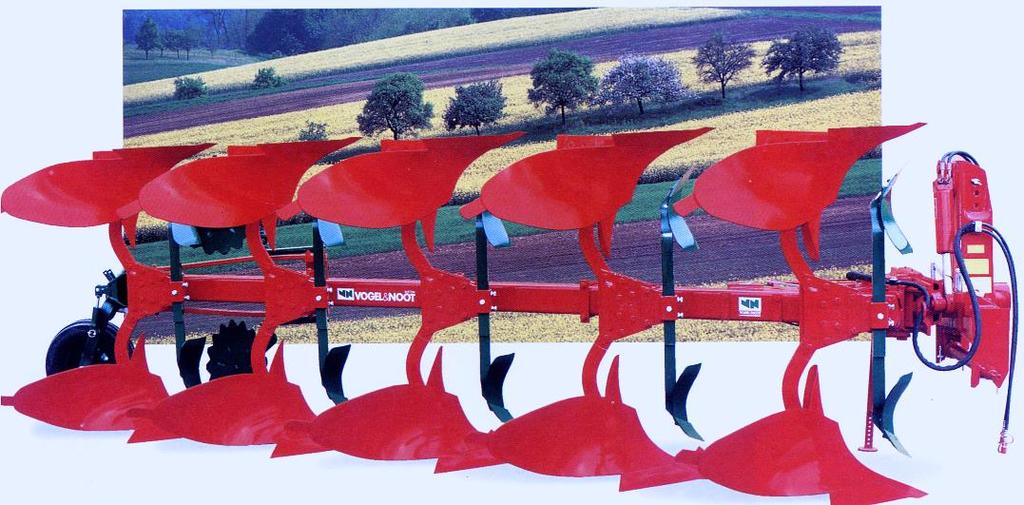

59 Alkalmazott ekék Váltvaforgató eke

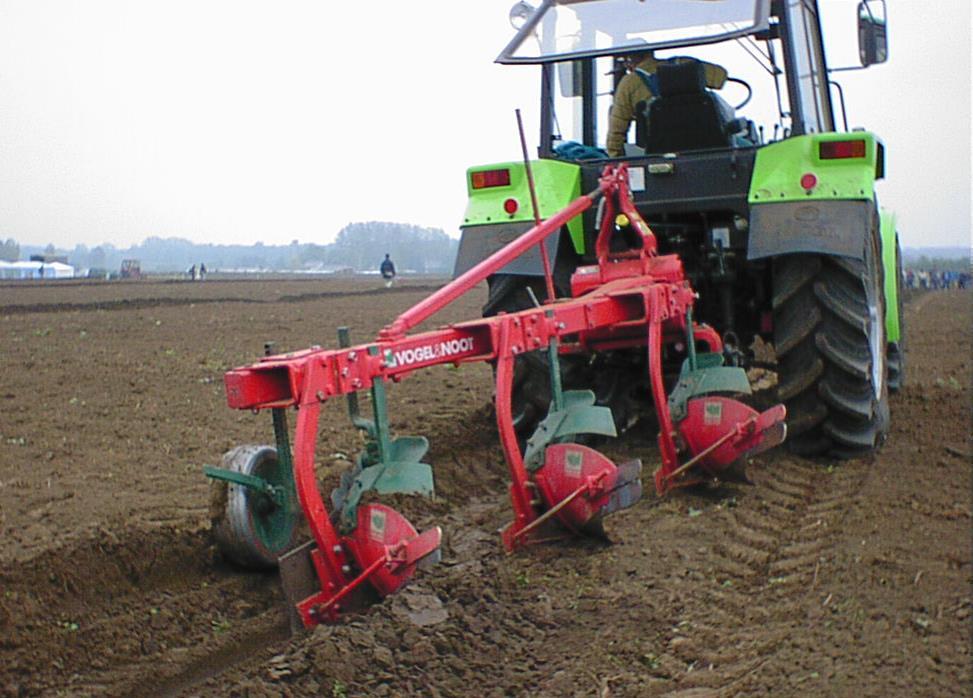

60 Függesztett eke Alkalmazott ekék

61 Alkalmazott ekék Különleges ekék a) Görgős kormánylemez b) Kombinus eke

62 Rigol eke Alkalmazott ekék

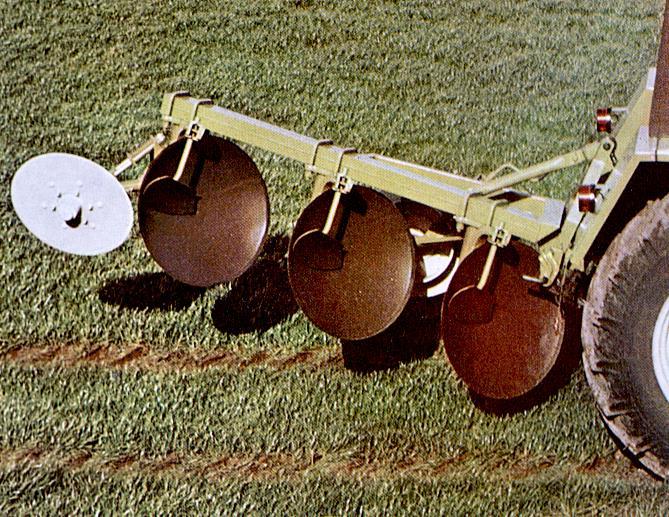

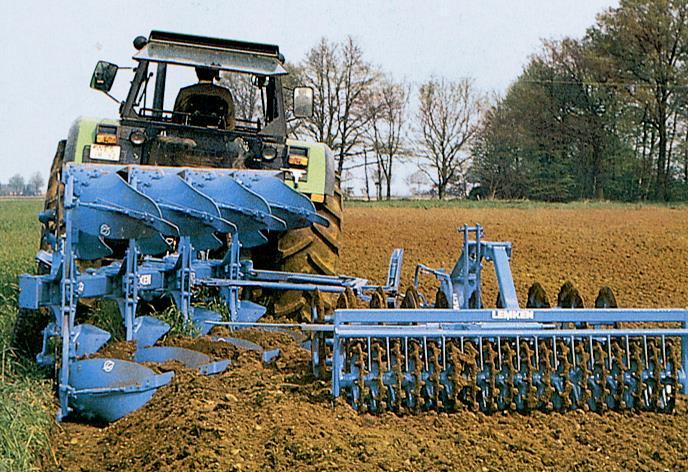

63 Tárcsás eke Alkalmazott ekék

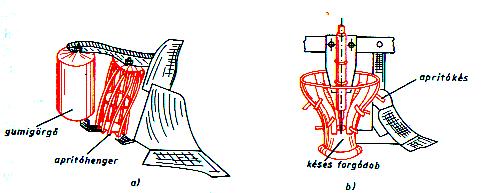

64 Alkalmazott ekék Szátáselmunkálók

65 Szántási módok Szántási módok összeszántás széjjelszántás javított ágyszántás

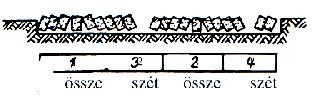

66 Szántási módok ÖSSZESZÁNTÁS SZÉJJELSZÁNTÁS RÓNASZÁNTÁS Ö SZ Ö SZ JAVÍTOTT ÁGYSZÁNTÁS

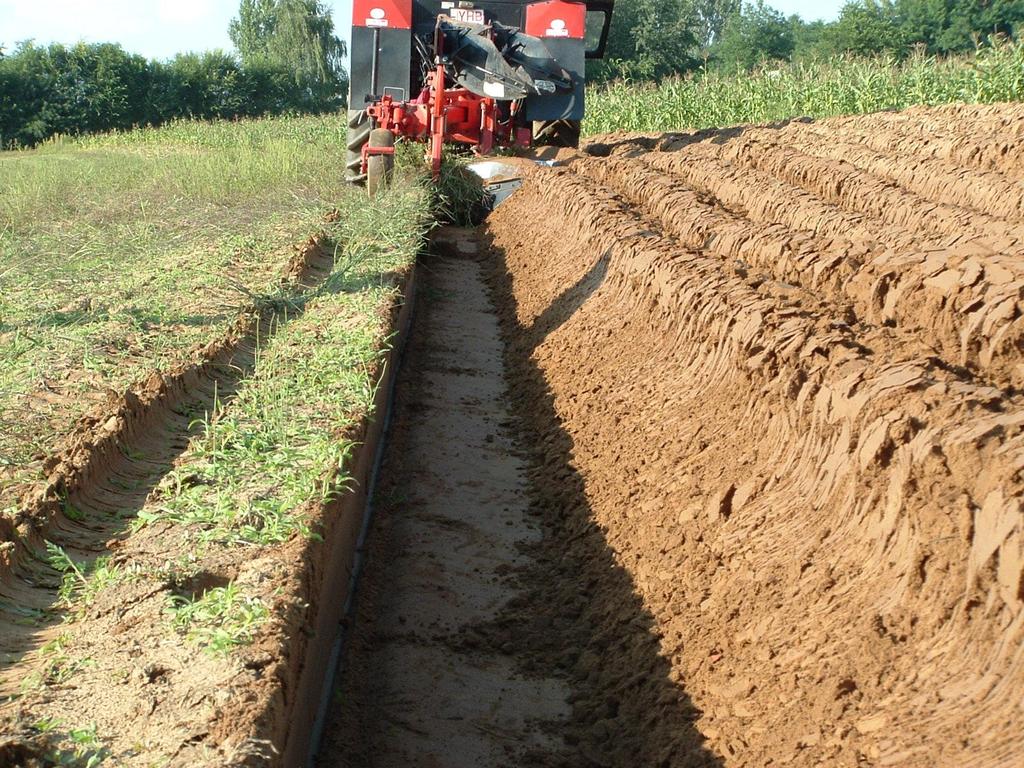

67 A szántás végrehajtása Szántási módok 1. Nyitóbarázda húzása

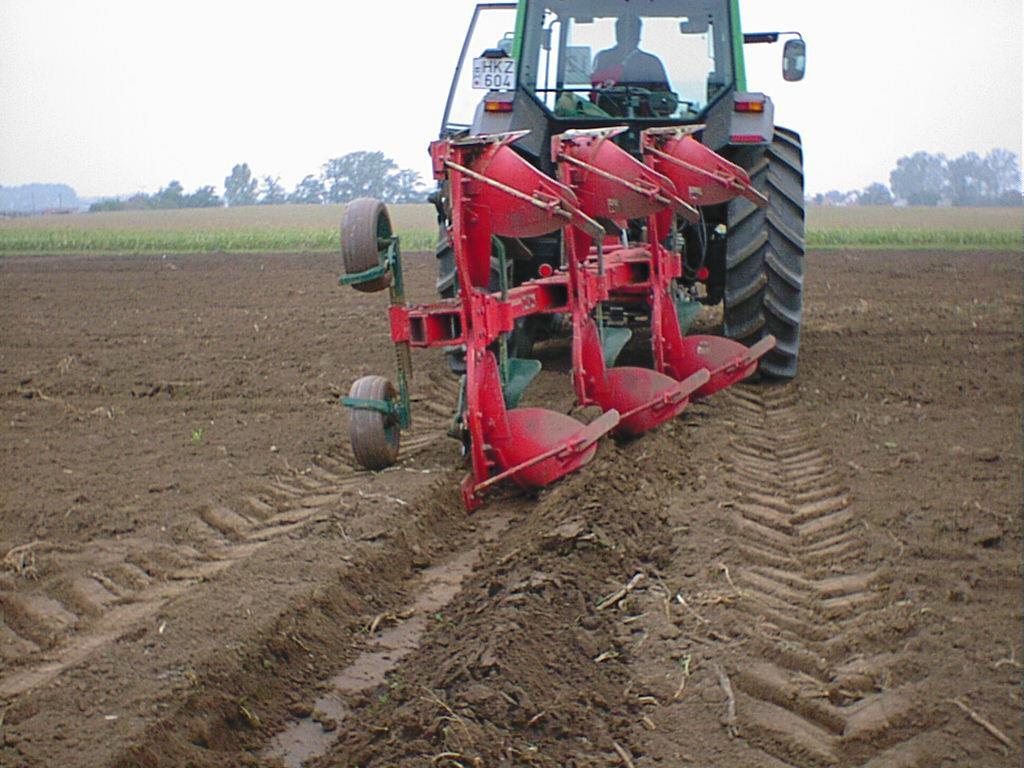

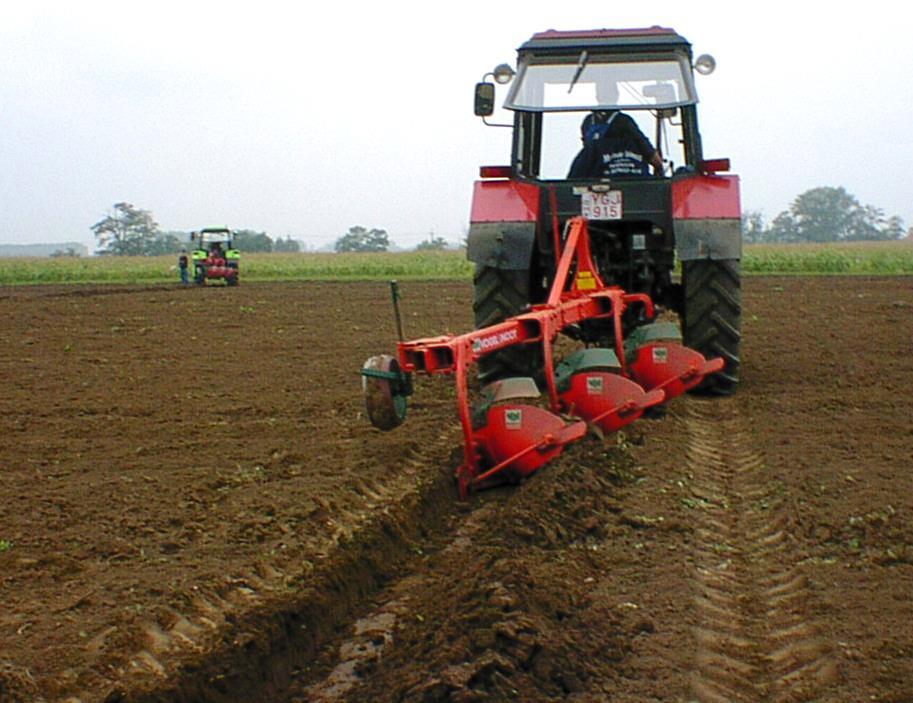

68 Szántási módok Az eke sarkon jár az utolsó ekefej ½ szántási mélységben dolgozik.

69 Szántási módok

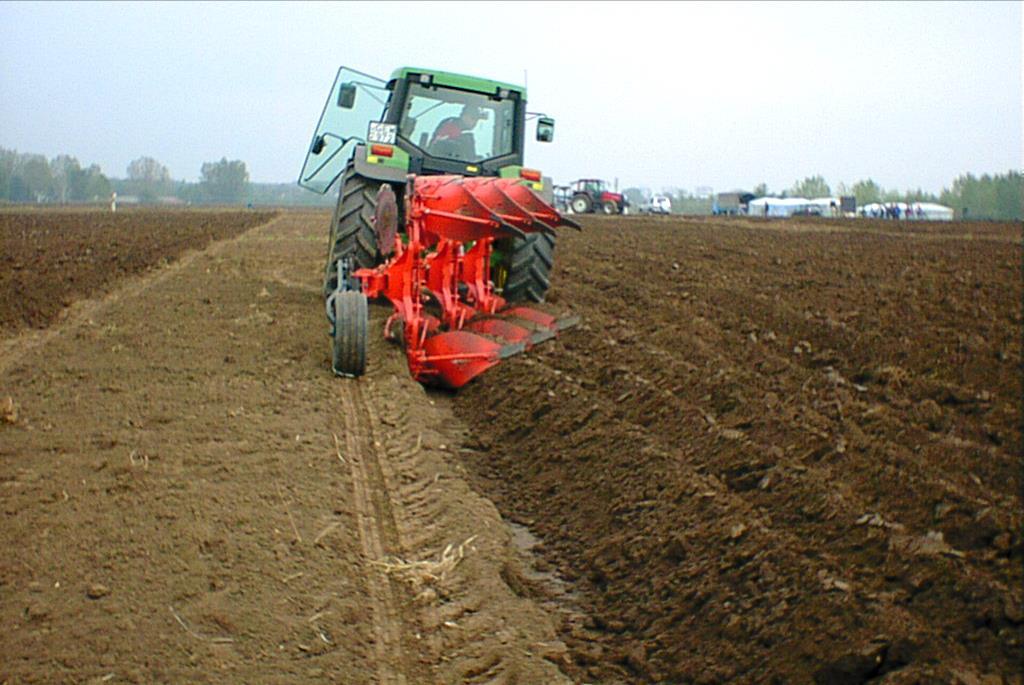

71 2. Nyitóbarázda visszaforgatása Az eke sarkon jár az első ekefej ½, az utolsó ekefej közel teljes szántási mélységben dolgozik. Szántási módok

72 3. Folyamatos szántás Szántási módok Minden ekefej azonos mélységben dolgozik

73 4. Záróbarázda készítése Szántási módok

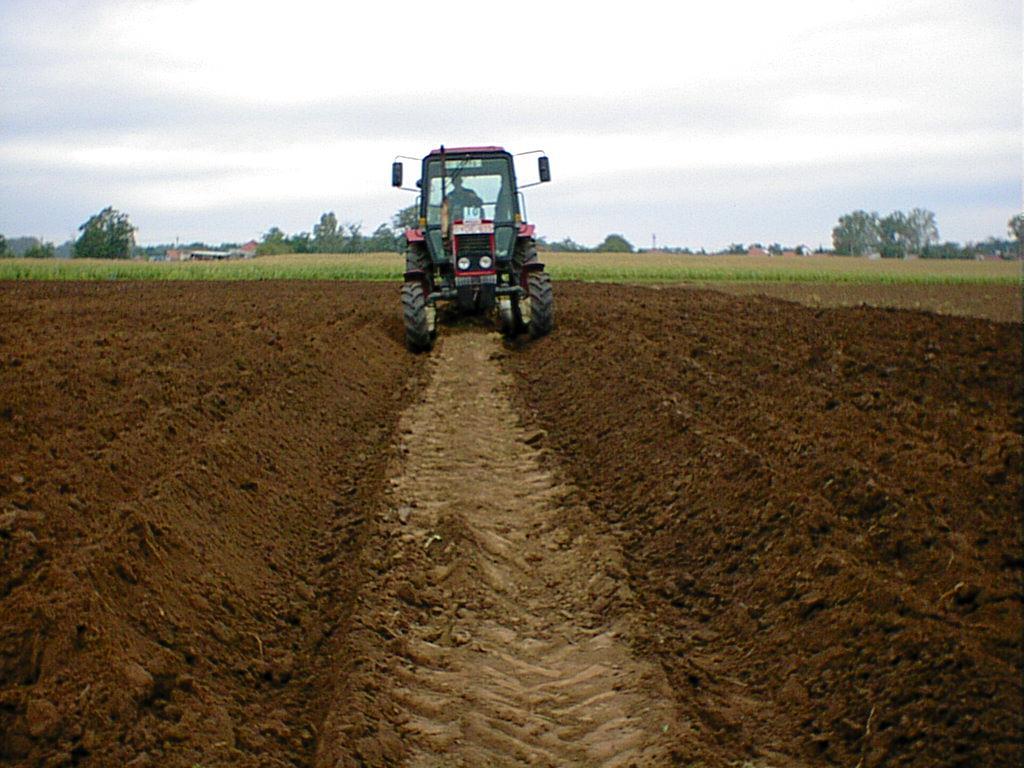

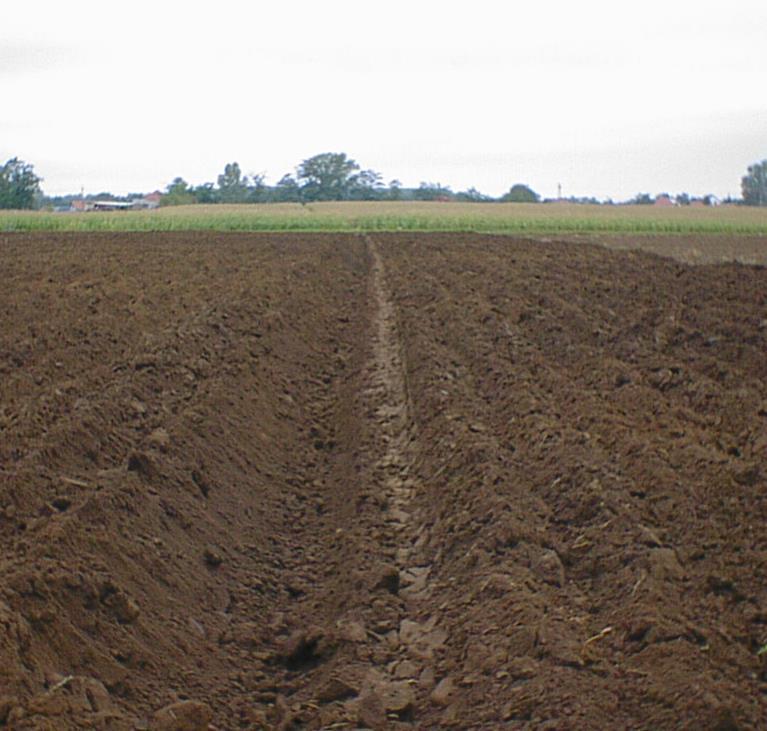

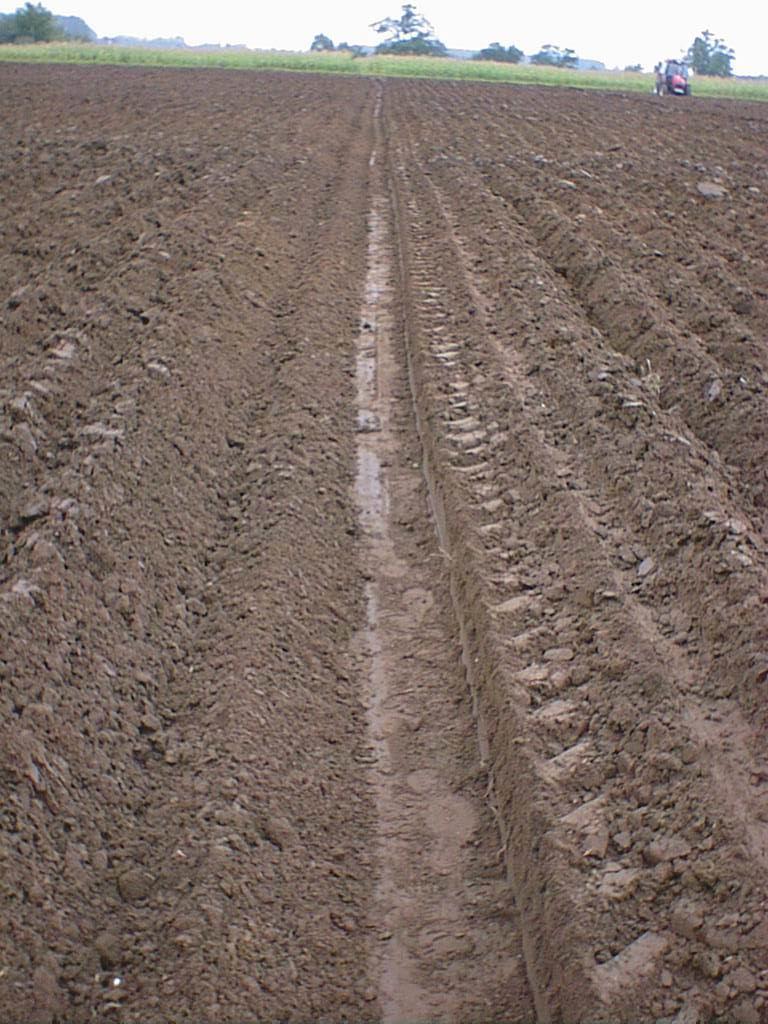

74 Szántási módok Záróbarázda készítése

77 Szántás megtervezése és végrehajtása A szántás iránya és végrehajtásának módja a tábla alakjától, lejtésétől, az előző szántás irányától függ, a szántás megkezdése előtt a táblát előkészítjük, a táblán kimérjük és kijelöljük a forgók helyét, fogásokat, a szántás kezdőirányát, a gép mozgásmódjának megtervezésénél törekedjünk a legkevesebb üresjáratra, a forgó szélessége a traktor fordulási sugarától és az eke hosszától függően 8 22 m között változik, tábla fogásokra osztása az ekefejek számától függően m, ekefejenként m-t számolunk, nagy vonóerejű gépeknél így a 100 m-hez a kisebb teljesítményű gépeknél pedig a 40 m-hez közelítünk, szántás befejezése, dűlőzés, Szántási módok a dűlőzést általában a forgók helyén végezzük de nagyobb táblák esetén körben is dűlőzhetünk.

78 Szántási módok Szántás 3 illetve 5 szög alakú táblán
