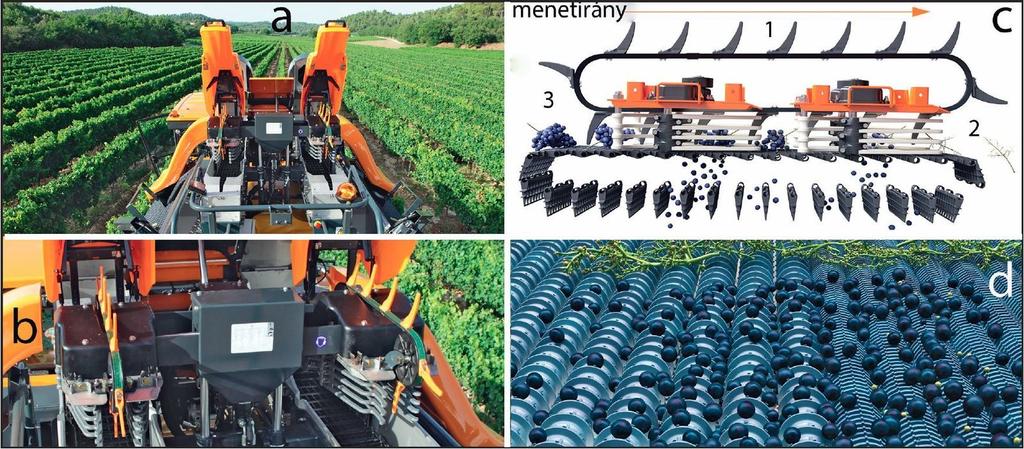

1 A szőlővel leválasztott leveleket, hajtásokat és egyéb szennyeződéseket tisztítóberendezés távolítja el, két szívóventilátor az alsó, kettő a felső szállítóberendezésnél. A korszerű tisztítóberendezéseket a Pellenc Optimum 890 szőlőkombájn Selectiv Process berendezésén mutatjuk be, amely több szabadalmi oltalommal védett megoldást is tartalmaz. A leválasztott bogyók rövid úton jutnak a tartályba, az aktív tisztítószerkezetre csak a kocsányon maradt bogyók kerülnek. 1. ábra. Pellenc leválasztóés gyűjtőrendszer (kite.hu) A dupla tisztítósor (1. ábra, a) a gép felső részén található, amely közelebbi képen is tanulmányozható (1. ábra, b). A fogadógaratba érkező szőlőt gumiujjas rácsos szállító viszi a tisztítóműbe (1. ábra, c). Ott a levált bogyók áthullanak és közvetlenül a tartályba jutnak. A fürtöket az ujjas szállító magas frekvenciájú aktív bogyóleválasztóba szállítja. A leválasztott bogyók a rácsos szállító résein átjutva profilhengeres válogatóra jutnak (1 ábra, d), amely háromfelé válogat. A kis profilméretű hengersoron átjutó magokat, éretlen bogyókat, kisebb szennyeződéseket csiga juttatja a talajra. A tartály tetejét képező nagyobb profilméretű hengersoron leválnak a bogyók és a tartályba hullnak. A továbbhaladó kocsány, levélnyél és levél a talajra kerül vissza. A tisztítómű 99,8 százalékos tisztaságot tart, így a beszállított szőlő közvetlenül tartályba vagy présbe kerülhet, nem szükséges zúzó-bogyózógépen átengedni. A szőlőkombájnoknak vontatott és magajáró változataik is vannak, leválasztó-, gyűjtő-, tisztító- és szállítószerkezeteik hasonlóak. Az eltérések miatt viszont az egyes típusokat külön is érdemes bemutatni. Példák vontatott gépekre 1. oldal (összes: 6)

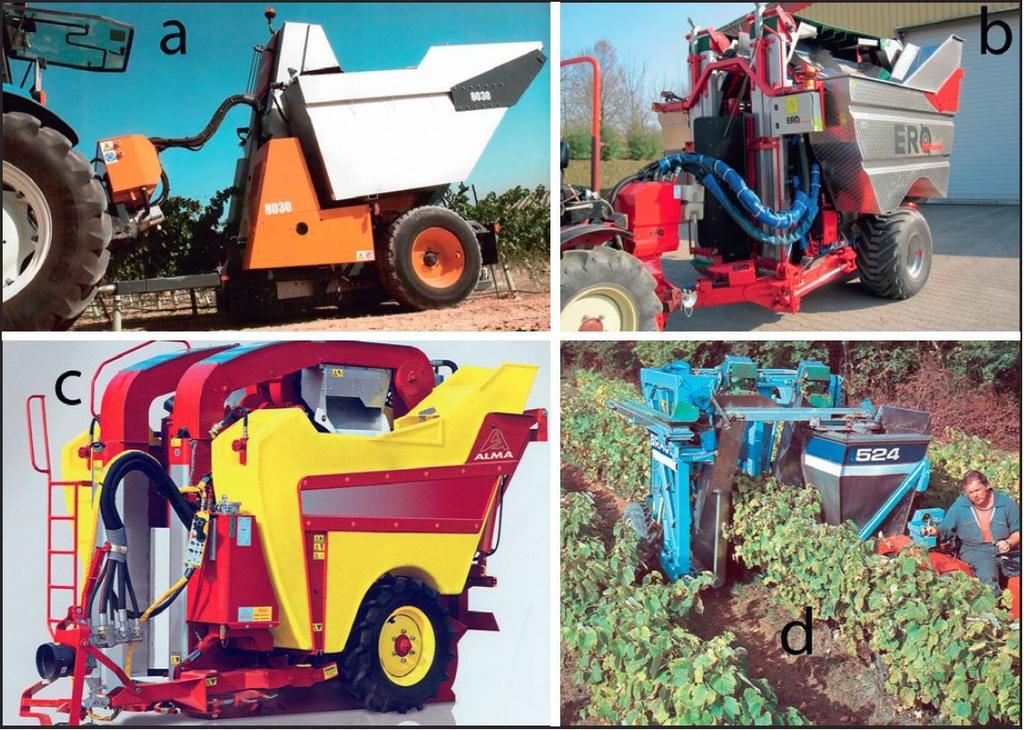

2 2. ábra. Vontatott szőlőbetakarító gépek (pellenc.com, ero-geraetebau.de, almafrance. com, en.tec24.com) A traktorvontatású gépek közül a Pellenc Towed 8030 (2. ábra, a), az ERO H1 TR (2. ábra, b), az Alma Selecta (2. ábra, c), és a Braud 524 (2. ábra, d) típusokat mutatjuk be. A Pellenc Towed ,7 méter sortávolság fölött, 15 százalékos lejtőig alkalmazható, teljesítményigénye 40 kw (55 LE). Kétszer öt rázórúddal szerelt, tartálynagysága liter. Az ERO H1 TR két szállítószalagos gépnek két, 1400 liter befogadóképességű tartálya van. A tartályok ürítési magassága 2,5 méter. Az Alma Selecta három változatban is kapható (L, XL, L Colli hegyvidékre) korszerű szüretelőfejjel. A rázópálcák száma 2 5-8, frekvenciája percenként Gyűjtő- és felhordószerkezete 2 42 tálcás, rozsdamentes acél. Tartálytérfogata liter. Teljesítményigénye 48 kw (65 LE). A vontatott gépeket kisebb területen használják, feleannyi az áruk, mint a magajáróknak, munkaminőségük, leválasztó- és tisztítószerkezetük viszont hasonló. 2. oldal (összes: 6)

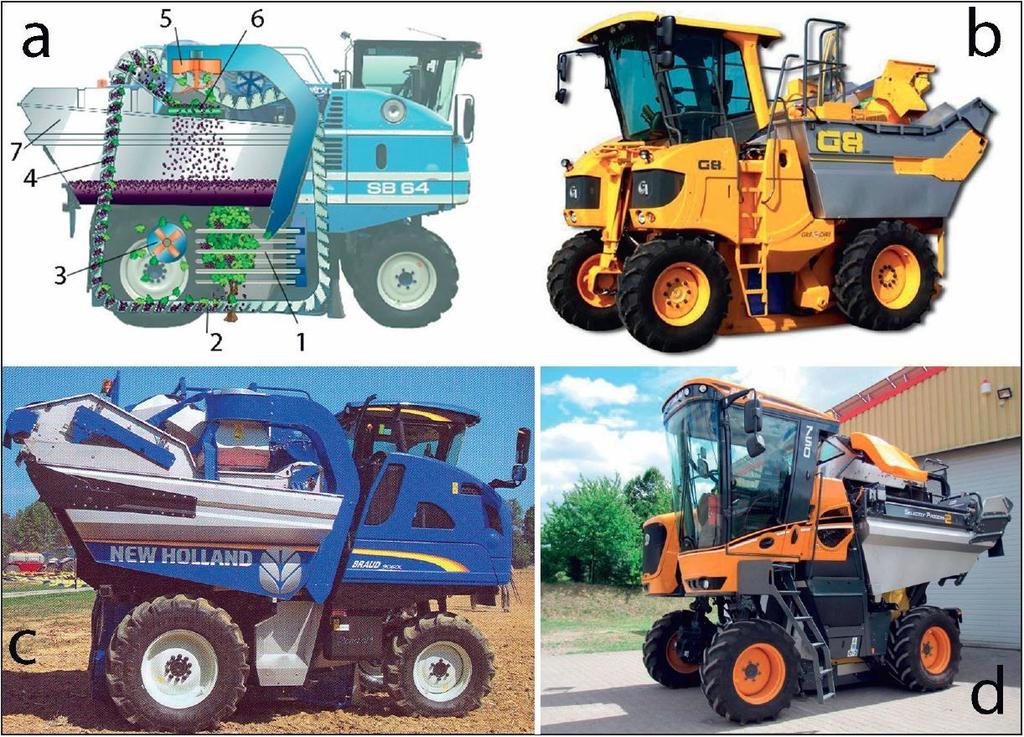

3 3. ábra. Magajáró szőlőbetakarító gépek (agriculture1.newholland.com, tractorhouse.com, kite.hu) Magajáró gépek A magajáró gépek közül a Braud SB64 szőlőkombájn röntgenképét (3. ábra, a) mutatjuk be. A rázópálcák (1) által leválasztott bogyók, fürtök a serleges szállító vízszintes ágába jutnak (2). A könnyebb szennyeződéseket ventilátor (3) távolítja el. A végtelenített serleges szállító függőleges ágán (4) át jut a termény a tisztítószerkezetre, ahol szívóventilátor (5) távolítja el a még benne lévő szennyeződéseket. Tisztítóhenger-sor (6) választja el a bogyókat a kocsánytól és egyéb szennyeződésektől. A tisztított bogyók a gép gyűjtőtartályába (7) jutnak. A Gregoire szőlőkombájn (3. ábra, b) hasmagassága 60 centiméterrel állítható. Összkerékhajtású, elektronikus erőszabályzóval és kipörgésgátlóval is ellátta a gyártója. Hatékony tisztítószerkezete a tisztítás százalékát szüretelés közben elvégzi. Opciós tételként külön tisztító-bogyózó berendezéssel (Cleantech Vario) egészíthető ki. A bogyózást végző ujjas rotor és háló kíméletesen bánik a bogyókkal. A tisztítást két ventilátor segíti. A cég G6, G7 és G8 néven különböző teljesítménykategóriájú gépeket gyárt. Erőforrásuk Deutz-Fahr motor, 95 kw (130 LE) legkisebb és 128 kw (175 LE) legnagyobb teljesítménnyel. A New Holland Braud közös fejlesztésében készült szőlőkombájn (3. ábra, c) multifunkcionális, a betakarítóegységek leszerelésével sokrétű feladatra alkalmas. A 9000M és L jelzésű gépek négy motorteljesítmény-kategóriát képviselnek 104 kw (141 LE) és 128 kw (175 LE) között. Három különböző tisztító- és válogatórendszert kínál a cég. A gépek szabadmagassága 2-2,6, állíthatósága 0,6 méter. Lejtős területen hosszirányban 40, keresztirányban 30 százalékig tartják a vízszinteset. Felfogó- és felhordórendszerük egységesített. 3. oldal (összes: 6)

4 Gyűjtőtartályuk 3200 literes. Járókerekeik hidrosztatikus hajtásúak, nyomatékelosztó rendszerrel. Kétkét alsó és felső, hidraulikus motorral hajtott, változtatható fordulatszámú ventilátor tisztítja a terményt. Opciós tételként bogyózó-, illetve Opti-Grape szelektív válogatórendszerrel egészíthetők ki, amely kiszűri a másodérésű vagy elszáradt bogyókat. A New Holland Braud gép háromféle tisztítórendszerrel vásárolható: bogyózó nélkül, bogyózóval és Opti-Grape rendszerrel. Az alap bogyózóval 99,5 százalékos tisztaság érhető el. A prémium minőségű szőlők szüreteléséhez Opti-Grape bogyózóval ajánlják, amely mindent eltávolít a válogatóasztalról, ami nem gömb alakú. A gép két gyűjtőtartálya egyszerre is billenthető, amelyekből 2,75 méter magas pótkocsira is áttölthető a termény néhány másodperc alatt. A gép rázó- és tisztítórendszere optimális esetben 99,9 százalékos hatékonyságú. SDC betakarítóegysége 14 dinamikus vezérlésű, gyorscsatlakozóval ellátott rázórudat tartalmaz. A két végükön befogott és megfeszített, rugalmas rázórudak kíméletesek a támrendszerrel. A gép szállítórendszerének sebessége automatikusan beáll a menetsebességhez, 8 óra alatt 7 hektár területteljesítményre képes. A Pellenc szőlőkombájnok (3. ábra, d) legújabb változata a Pellenc Optimum 890. Leválasztó- és tisztítószerkezetét már ismertettük. A tisztított termés egy központi, vagy két oldalt elhelyezett, osztott, rozsdamentes acéltartályba jut. A központi tartályok , az osztott tartályok literesek. A tartályok oldalra vagy hátra billenthetők. Magas elhelyezésük miatt közvetlenül a szállítójárműbe ürítik a szőlőt. A gép erőforrása kw. A motor hidraulikaszivattyút működtet, a kombájn járószerkezetét, valamint forgó részeit hidraulikus motorok hajtják. A járószerkezet hidrosztatikus hajtása jó kapaszkodó- és manőverezőképességet, valamint fokozatmentes sebességváltoztatást tesz lehetővé. A Pellenc kombájnok fordulási sugara gyakran kisebb mint 3 méter, és egy méter sortávolságú ültetvényben is dolgozhatnak. 4. oldal (összes: 6)

5 Sebességük közúton 25 km/h. Szabadmagasságuk 2-2,7 méter. Hosszirányban 40, keresztirányban 30 százalékos lejtő esetén is vízszintesen maradnak, hasmagasságuk 70 centiméterrel állítható. 4. ábra. Szőlőbetakarító gépek üzemeltetése (agriculture1.newholland. com, kite.hu) A saját tartállyal szerelt gépek hátrafelé vagy oldalra üríthetők. Az osztott tartályokat hátrafelé különkülön, vagy egyszerre lehet üríteni (4. ábra, a, b). A tartály nélküli gépeknél a függőleges felhordók keresztszalagra adagolják a termést, majd az onnan jut a konzolos kihordószalagra, amely a gép mellett haladó szállítójárműbe tölti (4. ábra, c). A szállítójármű ebben az esetben a szomszédos sorban halad. A szállító- és tisztítószerkezetek vízszintes helyzetben végeznek optimális munkát, ezért a szőlőbetakarító gépeken automata szintszabályzót helyeznek el, amely így általában hosszirányban 40, keresztirányban 30 százalékos lejtőig tartja a vízszintest (4. ábra, d). A szőlőkombájnok hatékony munkájához egyenletes, barázda-, bakhát- és gyommentes talajfelszín szükséges. Előnyös a kedvezően elhelyezkedő termőzóna, a szellős, szimmetrikus lombfal. A gép beállításánál fontos a rázóelemek távolsága, frekvenciája, a szállítószalagok sebessége, a ventilátorok tömegárama, a gép haladási sebessége (1-3 km/h), ezzel a leválasztási veszteség 2-6 százalék alatt tartható. A szőlő szállítása A termés szállításánál fontos a nagy térfogattömeg ( kg/m3), és figyelembe kell venni a szállítás során fellépő minőségi romlás, illetve a mustkiválás lehetőségét, a szállítás speciális feltételeit (pl. kis sortáv, úthálózat minősége, domborzat és terepviszonyok). Borszőlő esetén a szállítási technológia lehet közvetlen, vagy átrakással történő szállítás. Közvetlen szállításnál a sorközi gyűjtés és szállítás, valamint a feldolgozóhelyre szállítás ugyanazzal az eszközzel történik. 5. oldal (összes: 6)

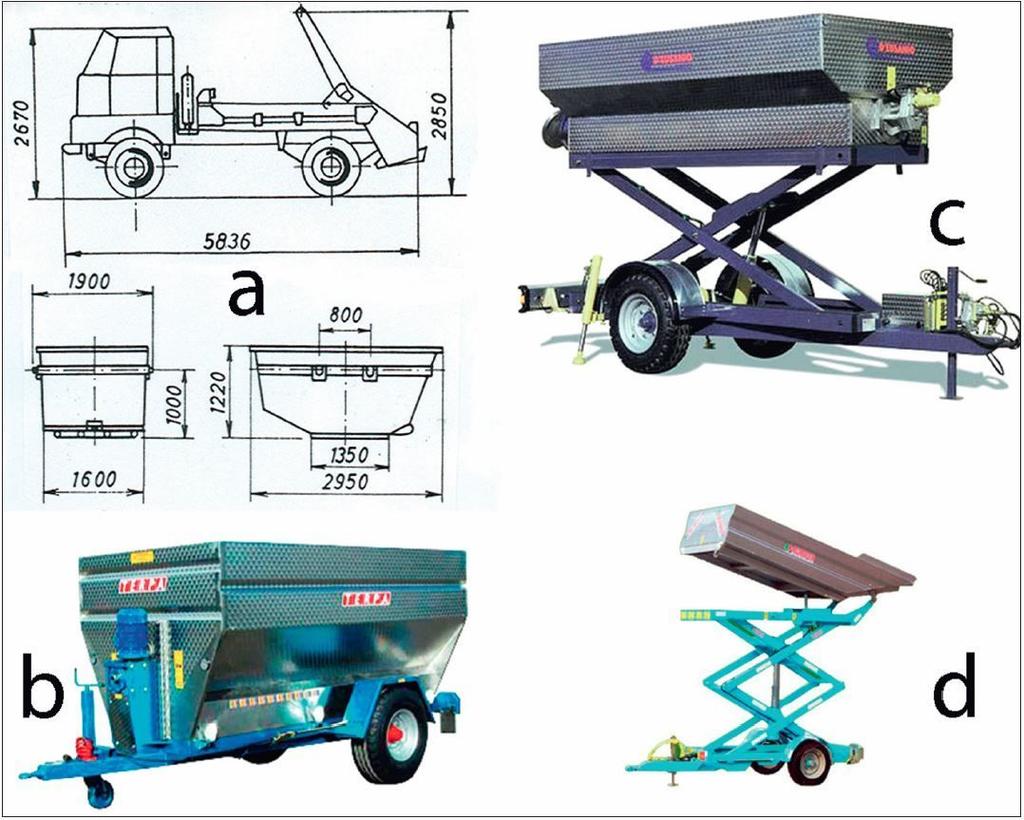

6 Átrakással történő szállításnál a sorközi gyűjtést és kiszállítást átrakás követi, tehát a feldolgozóhelyre más járművel viszik a szőlőt. A két technológia közötti választás a helyi adottságok függvénye. A szőlő sorközi gyűjtéséhez és kiszállításához használhatók a kézi szüret eszközei (csúszólap, szedőkocsi, gépi puttony, szőlőgyűjtők, speciális felépítményű pótkocsik, robotok); illetve a gépi betakarításkor megfelelő felépítményű, magasra emelve billentő pótkocsi. 5. ábra. Szőlőszállító gépek (tankonyvtar.hu) Tehergépkocsival szállítható konténer is használható (5. ábra, a, Karai Mészáros, 1980). Az 5-8 köbméter űrtartalmú, festéssel rozsdátlanított acéllemezből készült konténert a tábla szélén helyezik el, a megtelt konténert pedig tehergépkocsival szállítják a feldolgozás helyére. Szőlőkombájnnal történő betakarításnál a kombájn billenthető tartályából jut a szőlő a szállítójárműbe. A borszőlő szállítására rozsdamentes acéltartállyal szerelt szállítójárművet használnak (5. ábra, b). Ezek terhelhetősége kilogramm. Csigaszivattyúval vagy csigával ürítik ki a termést a ferde felhordóra, majd a présbe. A tartály az ürítés idejére megemelhető (5. ábra, c), illetve emelhető és billenthető (5. ábra, d). Szerző: Dr. Csizmazia Zoltán Közzététel ideje: , szerda, 16:28 A forrás webcíme: 6. oldal (összes: 6)
