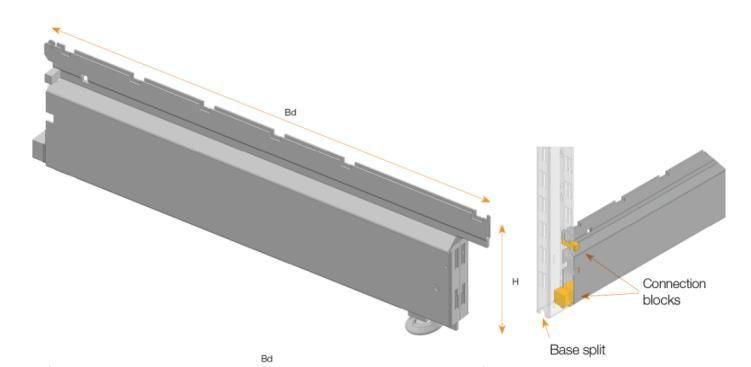

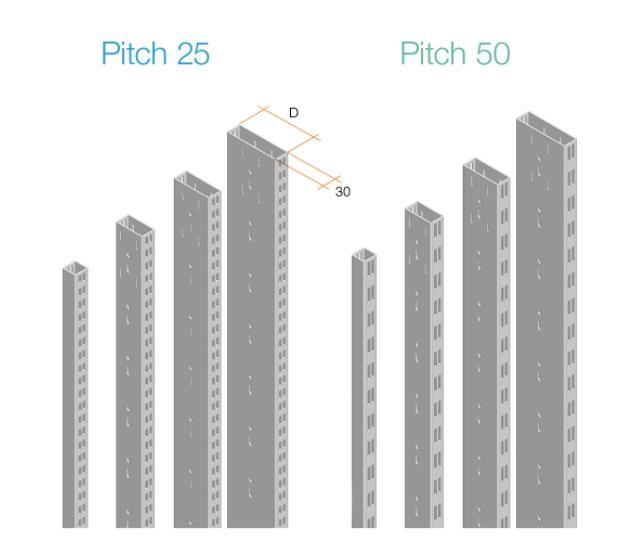

1 RÖVID MŰSZAKI JELLEMZŐK Oszlop magassága: mm-ig (100 mm-es lépcsőkben) Oszlop mélysége: 30, 60, 80, 110 mm A függőleges oszlop a polcrendszer fő szerkezeti eleme, minden más alkatrész, például bázis, hátfal, polctartó és egyéb kiegészítő van ráakasztva. A 30 mm-es homlokfelületek mentén elhelyezve perforáció található, 25 mm-es vagy 50 mm osztású oszlop választható szinterezett felülettel a RAL színskála színeiben. A szintezőtalp az oszlop alsó részébe rögzíthető 40mm állíthatóságot biztosít, mely segítséget nyújt a megfelelő vízszint beállításához. Bázisláb a függőleges oszlophoz kapcsolt szerkezeti elem, amely a függőleges terhelhetőséghez szükséges. Így kialakul egy L alakú állványláb, mely az önálló lábon álló polcrendszer alapját képezi. Állítható magasságú első lábbal és szinterezett felületével tökéletesen illeszkedik az oszlophoz. A bázisláb biztosítja az alappolc és az első védőlemez vagy egyéb kiegészítő elhelyezését is. Alappolc nélküli kialakítás esetén a téglalap alakú csőből készült bázislábat válasszuk, amely ugyanolyan szerelési jellemzőkkel rendelkezik. A hátfal elemek két oszlophoz kapcsolódnak a 30 mm-es perforált oszlopfelületen. Az oszlop dupla perforációja lehetővé teszi az állványok sorolását és a hátfalak folytonos felhelyezését, amivel pénzt és az összeszerelésnél időt is spórolhatunk. A különböző hátfaltípusok lehetővé teszik a speciális kiegészítők rögzítését. Hátfalak szélessége: 500, 665, 900, 1000, 1250, 1330, 1500 mm 1/8

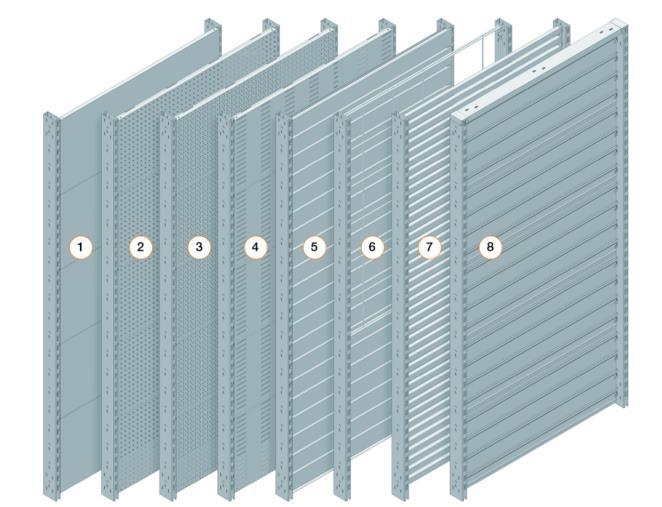

2 Választható hátfalak típusok: teli hátfal perforált hátfal 25 mm lyukosztással szimmetrikus perforált hátfalak 25 mm lyukosztással aszimmetrikus perforált réselt hátfal 25 mm sortávolság 55 mm hosszban osztott hátfal 5-10 cm (alusínes panel alternatívája lehet) rácsos hátfalak mm vagy mm rácsosztás csőprofilos hátfalak közép hátfalak A polctartó konzol a függőleges oszlop perforációban helyezhető el. A polctartók támasztják alá a polcokat és egyéb kiegészítőket. A polctartó mélységén kívül a rögzítő fülek számát, a dönthetőség pozíciójának számát is figyelembe kell venni az Ön igényeihez igazítva. 2/8

3 Polctartó konzol típusok oszlop perforáció szerint: egyenes konzol 2-4 füles döntött konzol (-13 fokos) döntött konzol (-20 fokos) döntött konzol (-30 fokos) Az acél polcpanel szinterezett felülettel kétféle alapkivitelben elérhető sima és perforált. A polc Omega erősítéssel rendelkezik biztosítva a megfelelő terhelhetőséget. A perforált polcpanel három 25 mm-es lyukas sorral rendelkezik, középen és az elülső és a hátsó szélén elhelyezve, amelyek a polcosztók elhelyezéséhez szükségesek. Illetve dönthető polc esetén a lecsúszást gátló frontelemek elhelyezését. Az acél polcpanel fő jellemzője a fordíthatósága: különböző magasságokkal rendelkezik. A P50 osztású oszlophoz a 34 mm frontoldalt javasoljuk. Polcok állíthatósága: 25 vagy 50 mm-enként Polcok mélysége: mm-ig (100 mm-es lépcsőkben) Polc szélessége: 500, 665, 900, 1000, 1250, 1330, 1500 mm Polclap típusok: teli polclap perforált polclap rácsos osztókhoz rácsos polclap erősített polclap 3/8

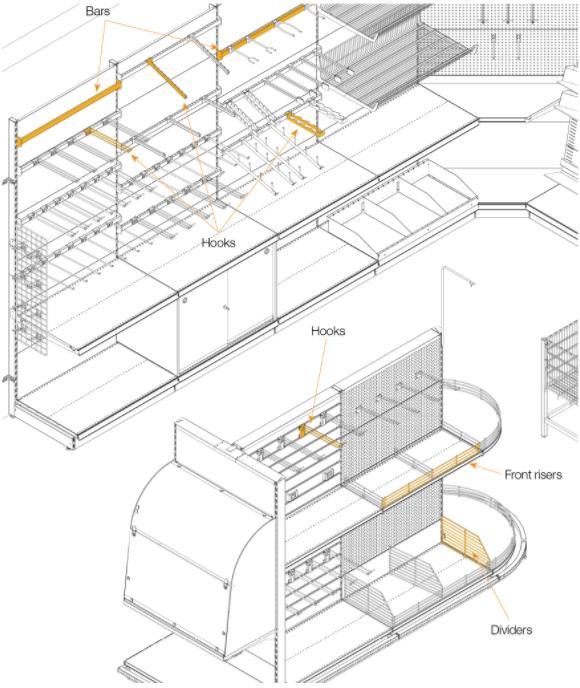

4 KIEGÉSZÍTŐK hátfal típus szerint elérhetőek: szimpla és dupla kampók árjelzős kampók egyenes és ferde vállfatartók egyenes összekötők u alakú vállfatartók speciális árutartók (vasaló, mixer, hajszárító, stb.) ársínek védőelemek és takarások polcosztók felső takaró és védőlemezek 4/8

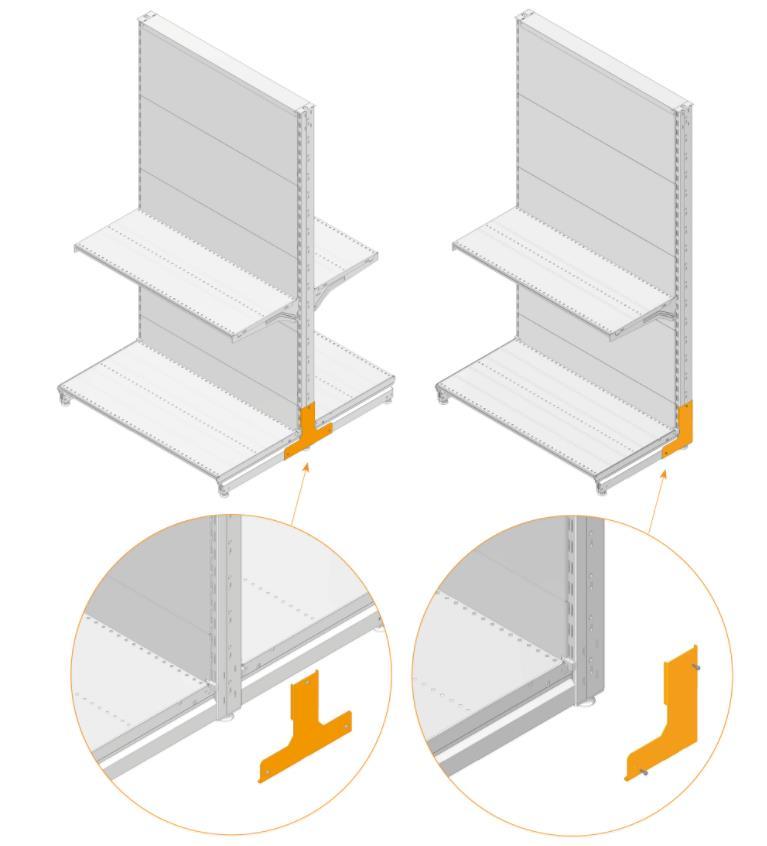

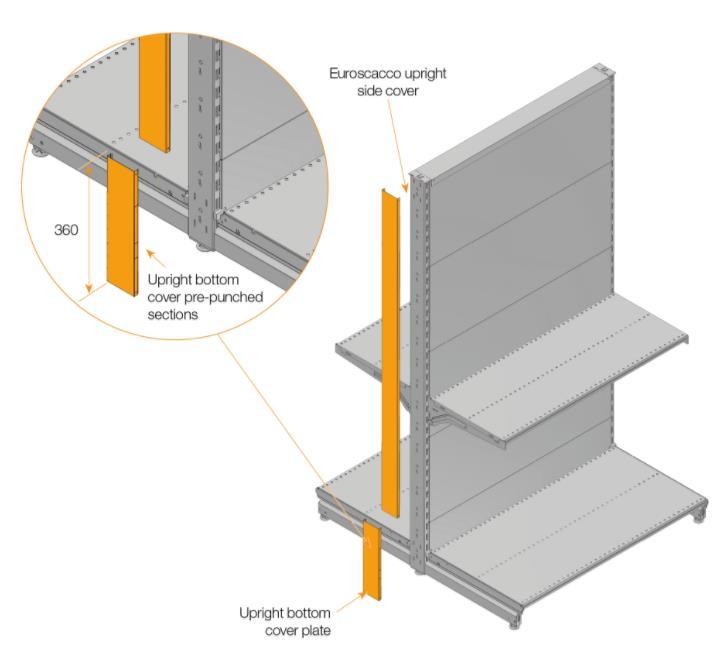

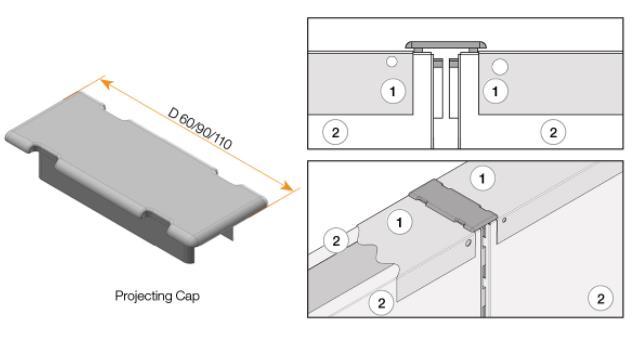

5 SZERKEZETI KIEGÉSZÍTŐK Oszlop szerkezeti kiegészítők védőkupak falirögzítő erősítés 100 bázishoz oszloptakarás 5/8

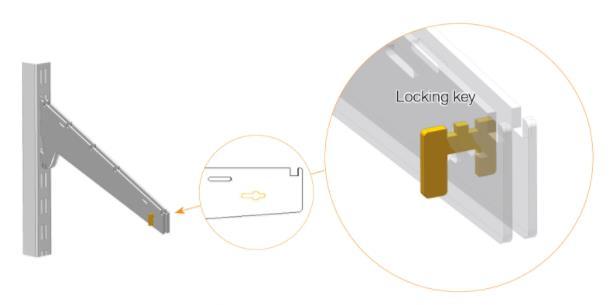

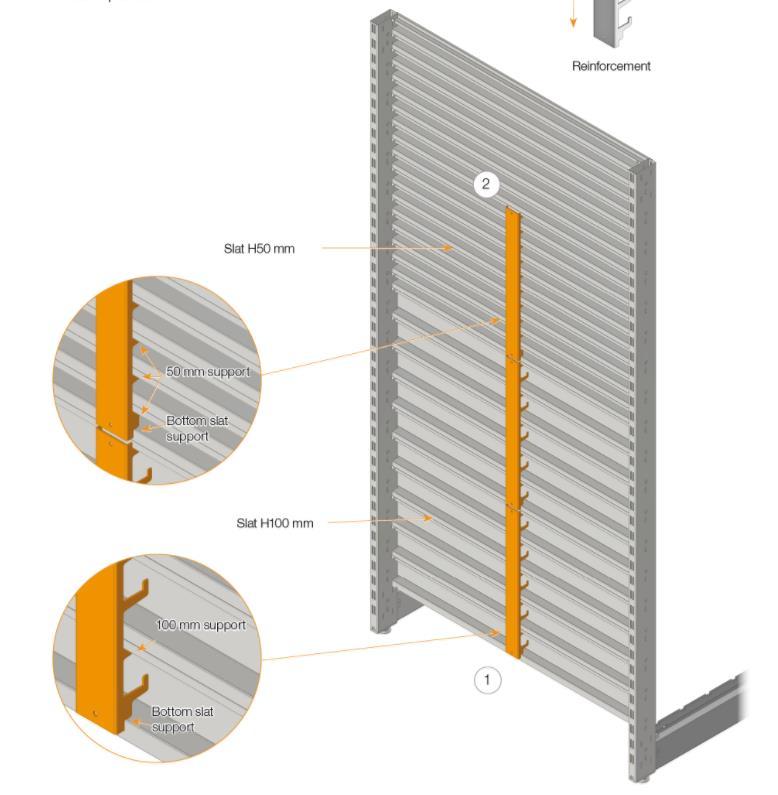

6 Hátfal szerkezeti kiegészítők Osztott hátfalhoz erősítés extra terheléshez Biztonsági kiegészítők polctartóhoz és hátfalhoz záró kulcs sorolt polctartókhoz és egységekhez biztonsági klip hátfalhoz vagy polctartókhoz 6/8

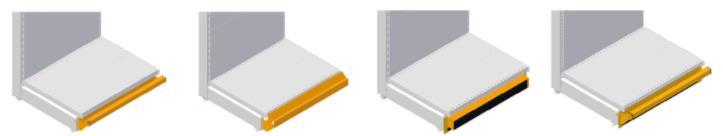

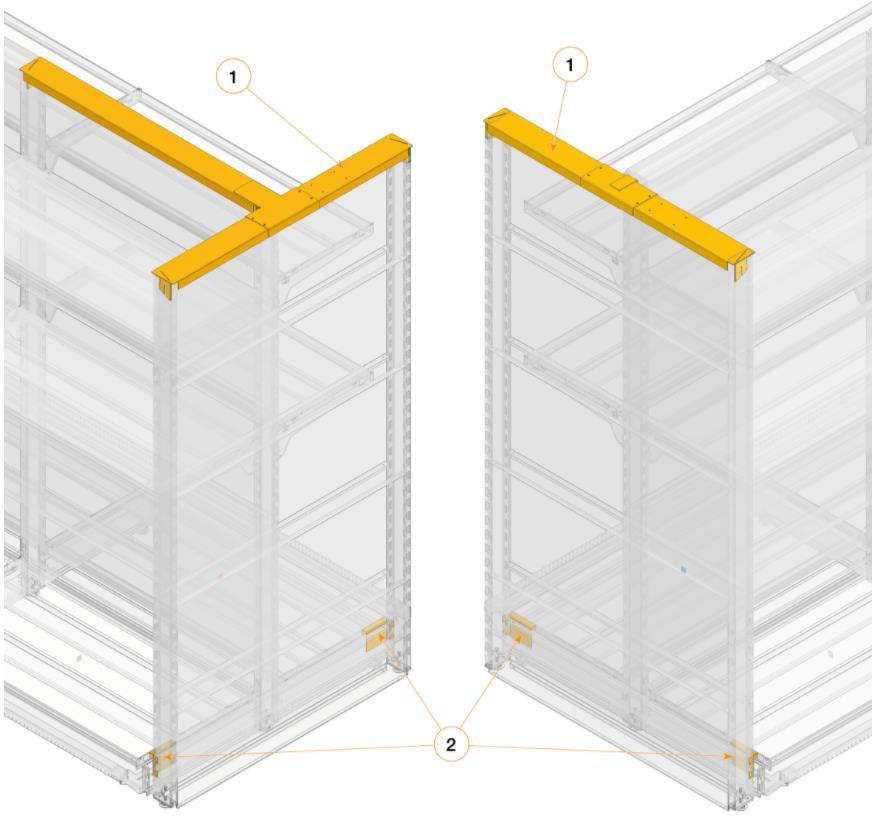

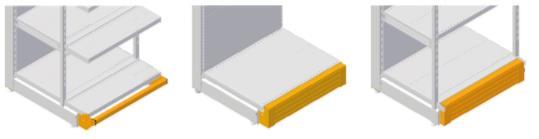

7 Védőelemek ütéscsillapítók Felső takarás dupla hátfalhoz, gondolavégekhez 7/8

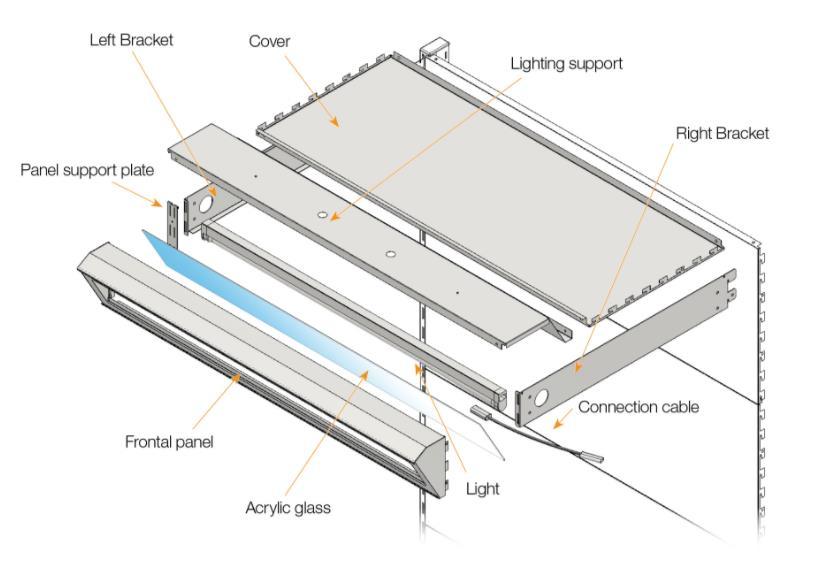

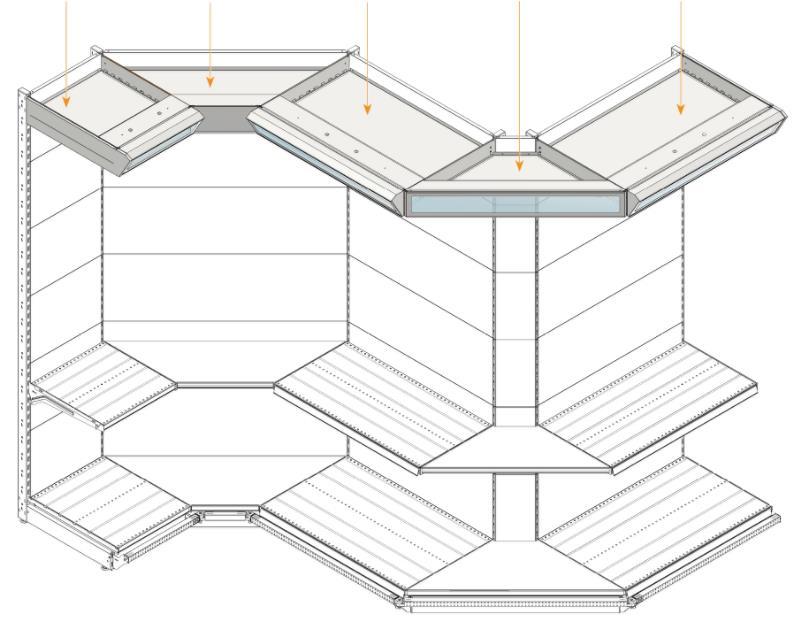

8 Előtető alapállványokhoz és sarokelemekhez kiegészítők: világítás, erősítés, döntött vagy ablakos előlap, oldaltakarás, rácsos mennyezet 8/8
