1 14. fejezet Függesztőelemek

2 14.2 n Tartalomjegyzék 14.3 Szekrény függesztők 14.6 Függesztő sín szekrény függesztőkhöz 14.7 Szekrény függesztő, kiakadást gátló rendszerrel 14.9 Alsószekrény függesztő Panelfüggesztő Rejtett polcfüggesztő Teherbírásra vonatkozó adatok Egyéb függesztőelemek Útmutató A termék jelölése: nterméknév Cikkszám jelölése: Honlapunkon megtalálhatók a termékekhez kapcsolódó vásárlói tájékoztatók: Honlapunkon megtalálhatóak a függesztők szakszerű szerelését bemutató videók: Figyelem A gyártók folyamatos termékfejlesztése következtében termékeink kismértékben módosulhatnak a katalógusban megjelenthez képest. A termékek nem szakszerű beszereléséből adódó károkért felelősséget nem vállalunk. Amennyiben a katalógusban látható színek, színminták és a termékek valódi színe esetében némi eltérés tapasztalható, ez a nyomdai technológia és az alkalmazott anyagok jellegéből adódhat. Az esetleges nyomdai hibákért felelősséget nem vállalunk Jelmagyarázat: Legkedvezőbb ár Kínálatunk legolcsóbb terméke az adott kategóriában. Kiváló ár-érték arány Kedvező árfekvésű, jó minőséget képviselő termék.

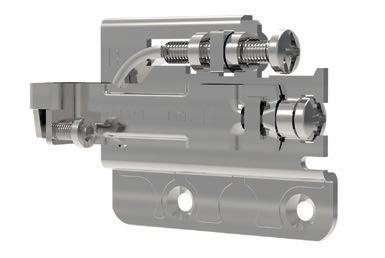

3 14.3 nszekrény függesztők n P2 VI Szekrény függesztő méret: 85 x 45 x 31 mm 3 irányban állítható mélységben: 25 mm magasságban: 28 mm szín: nikkel típus cikkszám jobbos DX balos SX takarósapka jobbos DX takarósapka balos SX Figyelem Szereléskor a szekrény hátsó élének és a csempe külső síkjának egy vonalba kell esnie Az oldalon található függesztőkhöz való sínek ezen az oldalon találhatók: A teherbírásra vonatkozó információk ezen az oldalon találhatók: Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

4 14.4 nszekrény függesztők A teherbírásra vonatkozó információk ezeken az oldalakon találhatók: Az oldalon található függesztőkhöz való sínek ezen az oldalon találhatók: n Z1 IN és Z1 VI Szekrény függesztő Teljesen fémből készült 3 irányban állítható mélységben: 19 mm magasságban: 22 mm Z1 IN dübeles Z1 VI csavarozható jobbos DX balos SX Figyelem Szereléskor a szekrény hátsó élének és a csempe síkjának egy vonalba kell esnie n Takarólap Z1 IN és Z1 VI szekrény függesztőhöz kód szín jobbos DX balos SX fehér fekete ezüst barna bézs Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

5 14.5 nszekrény függesztők 10 mm 12 mm jobbos n Z1 DU Szekrény függesztő Teljesen fémből készült méret: 148 x 53 x 19 mm 3 irányban állítható mélységben: 10 mm magasságban: 12 mm A függesztőt a hátfal mögé kell beszerelni. típus cikkszám jobbos Dx balos Sx Beépítési variációk Nútban rögzített hátfal Kifelé fordított rögzítő karmok Visszaléptetett tetőhöz rögzített hátfal Kifelé fordított rögzítő karmok 10 mm 12 mm 10 mm 12 mm Az oldalon található függesztőkhöz való sínek ezen az oldalon találhatók: Nútban rögzített hátfal Oldalba fúrt rögzítő karmok Visszaléptetett tetőhöz rögzített hátfal Oldalba fúrt rögzítő karmok 10 mm 12 mm 10 mm 12 mm A teherbírásra vonatkozó információk ezen az oldalon találhatók: n810 Takarósapka a 816-os függesztőhöz anyag: műanyag méret: ø37 mm furat: ø35 mm szín cikkszám fehér barna nikkel Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

6 14.6 nfüggesztő sín szekrény függesztőkhöz A teherbírásra vonatkozó információk ezen az oldalon találhatók: n875 AC Z Függesztő sín L= 60 mm n875 AC Z Függesztő sín L= 108 mm n875 AC Z Függesztő sín L= 1157 mm n875 AC Z Függesztő sín L= 2032 mm n873 AC Z IP Törhető függesztő sín L= 2000 mm Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

7 14.7 nszekrény függesztő, kiakadást gátló rendszerrel M IN. 1 5 M IN A teherbírásra vonatkozó információk ezen az oldalon találhatók: m m 1 2 m m 1 0 n ZV VI Szekrény függesztő Teljesen fémből készült Kiakadást gátló rendszerrel 3 irányban állítható mélységben: 12 mm magasságban: 19 mm típus cikkszám jobbos DX balos SX Figyelem Szereléskor a szekrény hátsó élének és a csempe síkjának egy vonalba kell esnie R M A X m m 1 2 m m R M A X M IN. 1 5 M IN n Takarólap ZV VI szekrény függesztőhöz kód szín jobbos DX balos SX fehér fekete ezüst barna bézs n875 AS Z Függesztő sín ZV VI szekrény függesztőhöz Kiakadást gátló rendszerrel L = 60 mm Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

8 14.8 nszekrény függesztő, kiakadást gátló rendszerrel A teherbírásra vonatkozó információk ezen az oldalon találhatók: n Z1 IN Szekrény függesztő Teljesen fémből készült, dübeles Kiakadást gátló rendszerrel 3 irányban állítható mélységben: 19 mm magasságban: 22 mm típus cikkszám jobbos DX balos SX Figyelem Szereléskor a szekrény hátsó élének és a csempe síkjának egy vonalba kell esnie n Takarólap Z1 IN szekrény függesztőhöz kód szín jobbos DX balos SX fehér fekete ezüst barna bézs n897 AS Z1 Függesztő sín Z1 IN alsószekrény függesztőhöz és Z1 IN szekrény függesztőhöz Kiakadást gátló rendszerrel típus méret (mm) cikkszám 897 AS Z x AS Z x Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

9 14.9 nalsószekrény függesztő n Z1 IN Alsószekrény függesztő Teljesen fémből készült, dübeles Kiakadást gátló rendszerrel 3 irányban állítható mélységben: 19 mm magasságban: 22 mm típus cikkszám jobbos DX balos SX A teherbírásra vonatkozó információk ezen az oldalon találhatók: n Takarólap Z1 IN alsószekrény függesztőhöz kód szín jobbos DX balos SX fehér fekete ezüst barna bézs Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

10 14.10 npanelfüggesztő Z1 VI Z1 VI AC Z1 A teherbírásra vonatkozó információk ezen az oldalon találhatók: n Z1 VI 00 Panelfüggesztő Teljesen fémből készült A panel felső felére, rugó nélkül méret: 85 x 74 x 8 mm állíthatóság (magasságban): ±5 mm n Z1 VI 01 Panelfüggesztő Teljesen fémből készült A panel alsó felére, rugóval méret: 85 x 74 x 8 mm állíthatóság (magasságban): +10 mm n890 AC Z Panelfüggesztő sín méret: 100 x 26 x 6 mm Z1 VI Z1 VI 01 Panelfüggesztő vasalat falsíkra merőleges állítási lehetőséggel A panel felső felére az alábbi vasalatokat kell szerelni: Z A teherbírásra vonatkozó információk itt találhatók: n Z Panelfüggesztő Teljesen fémből készült A panel felső felére, rugó nélkül méret: 80 x 74 x 8 mm állíthatóság: magasságban: +10 mm mélységben: +2 mm, cink öntvény n892 AC Z Panelfüggesztő sín méret: 80 x 26 x 8 mm A panel alsó felére az alábbi vasalatokat kell szerelni: n Z1 VI 01 Panelfüggesztő Teljesen fémből készült A panel alsó felére, rugóval méret: 85 x 74 x 8 mm állíthatóság (magasságban): +10 mm n890 AC Z Panelfüggesztő sín méret: 100 x 26 x 6 mm Z AC Z Z1 VI AC Z1 Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

11 14.11 nrejtett polcfüggesztő A teherbírásra vonatkozó információk ezen az oldalon találhatók: Rejtett polcfüggesztők A függesztőt a rajz szerint elkészített fészekbe kell beilleszteni. A szerelvény rejtett, csak az állítócsavarok (függőleges és mélységi állításhoz) csavartakarói láthatók, ezért nyitott polcokhoz célszerű használni. Teljesen fémből készült, kiakadást gátló rendszerrel van felszerelve. A 12 mm-es szerelvényt 18 mm-es vastagsághoz, a 20 mm-est 25 mm-es, vagy nagyobb vastagsághoz ajánljuk. n306 Szintező szekrényláb Kiegészítő termék a szekrény alsó felének mélységi állításához. állíthatóság: +25 mm teherbírás: 300 kg H= 52 mm anyaga: fém n Z1 IN DX Függesztő Kiakadást gátló rendszerrel méret: mm állíthatóság: magasságban: +15 mm mélységben: +12 mm, cinköntvény típus cikkszám jobbos DX balos SX n895 AS Z Függesztő lemez függesztőhöz méret: ,5 mm Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

12 14.12 nrejtett polcfüggesztő n Z1 IN DX Függesztő Kiakadást gátló rendszerrel méret: mm állíthatóság: magasságban: +18 mm mélységben: +12 mm, cinköntvény típus cikkszám jobbos DX balos SX n895 AS Z Függesztő lemez függesztőhöz méret: ,5 mm n Furattakaró 821 függesztőkhöz, 6 mm átmérőjű furathoz típus cikkszám fehér barna n895 AP 02 Szerelősablon léc 1012 / 1500 L=2000 mm anyag: műanyag n1012 Vég Z1 IN DX függesztőhöz rendelés: db n1500 Vég Z1 IN DX függesztőhöz rendelés: db Figyelem A teherbírással kapcsolatos fontos tudnivalók az oldaltól kezdődően találhatók

13 14.13 nteherbírásra vonatkozó adatok 806-os szekrény függesztők teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 700 mm 350 mm 600 mm A függesztő horognak teljesen illeszkednie kell a függesztő sínhez. Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a DIN szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. Típus Névleges teherbírás/db A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok méretei P2 VI 50 kg LGA 2 db Ø3,5 30 mm m mm mm 600 mm 600 mm 350 mm 600 mm 600 mm A teherbírást a következő tényezők határozzák meg 1 A szekrény méretei és a felhasznált anyagok. 4 A hátlap jelenléte és vastagsága (A), a hátlap részére mart árok mélysége (B), és a függesztő részére kialakított nyílás méretei (C, D). 2 A függesztő elhelyezkedése, a tetőlaphoz (A) és hátfalhoz (B) viszonyítva 5 A felhasznált csavarok típusa, átmérője és hossza. 3 6 Ha a függesztő horog csak részben fekszik fel a függesztő sínre. A tetőlap szilárdsága. A köldökcsapok, rögzítő elemek és a ragasztó jelenléte, elhelyezkedése, és mennyisége. 7 Dinamikai igénybevétel.

14 14.14 nteherbírásra vonatkozó adatok és 22 szekrény függesztők teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak mm 290 mm 600 mm A függesztő horognak teljesen illeszkednie kell a függesztő sínhez. Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a DIN /2004 szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. Típus Névleges teherbírás/ db A vizsgálatot végző laboratórium Z1 IN 850 N LGA Z1 IN 1000 N LGA m mm mm 600 mm 600 mm 350 mm 600 mm 600 mm A teherbírást a következő tényezők határozzák meg 1 A szekrény méretei és a felhasznált anyagok. 4 A hátlap jelenléte és vastagsága (A), a hátlap részére mart árok mélysége (B), és a függesztő részére kialakított nyílás méretei (C, D). 2 A függesztő elhelyezkedése, a tetőlaphoz (A) és hátfalhoz (B) viszonyítva 5 A felhasznált csavarok típusa, átmérője és hossza. 3 6 Ha a függesztő horog csak részben fekszik fel a függesztő sínre. A tetőlap szilárdsága. A köldökcsapok, rögzítő elemek és a ragasztó jelenléte, elhelyezkedése, és mennyisége. 7 Dinamikai igénybevétel.

15 nteherbírásra vonatkozó adatok 816-os szekrény függesztők teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 700 mm 350 mm 600 mm A függesztő horognak teljesen illeszkednie kell a függesztő sínhez. Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a DIN szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. Típus Névleges teherbírás/db A vizsgálatot végző laboratórium Z1 DU 65 kg LGA A teherbírást a következő tényezők határozzák meg mm 600 mm 350 mm 600 mm A szekrény méretei és a felhasznált anyagok... 4 A hátlap jelenléte és vastagsága (A), a hátlap részére mart árok mélysége (B), és a függesztő részére kialakított nyílás méretei. 350 mm 600 mm. 350 mm 600 mm 700 mm. 700 mm 700 mm 2 A függesztő elhelyezkedése, a tetőlaphoz (A) és hátfalhoz (B) viszonyítva... 5 A felhasznált csavarok típusa, átmérője és hossza. 3 6 Ha a függesztő horog csak részben fekszik fel a függesztő sínre. Az oldallap szilárdsága. A köldökcsapok, rögzítő elemek és a ragasztó jelenléte, elhelyezkedése, és mennyisége. 7 Dinamikai igénybevétel. WARNING WARNING WARNING WARNING

16 14.16 nteherbírásra vonatkozó adatok Z1 VI és ZV VI szekrény függesztők teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. A függesztő horognak teljesen illeszkednie kell a függesztő sínhez. Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a EN /2014 szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. m mm 600 mm 350 mm 600 mm 600 mm 600 mm Típus Névleges teherbírás/db A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok méretei Z1 VI 77 kg LGA ZV VI 77 kg CAMAR 2 db Ø4 16 mm A teherbírást a következő tényezők határozzák meg 1 A szekrény méretei és a felhasznált anyagok. 4 A hátlap jelenléte és vastagsága (A), a hátlap részére mart árok mélysége (B), és a függesztő részére kialakított nyílás méretei (C, D). 2 A függesztő elhelyezkedése, a tetőlaphoz (A) és hátfalhoz (B) viszonyítva 5 A felhasznált csavarok típusa, átmérője és hossza. 3 6 Ha a függesztő horog csak részben fekszik fel a függesztő sínre. A tetőlap szilárdsága. A köldökcsapok, rögzítő elemek és a ragasztó jelenléte, elhelyezkedése, és mennyisége. 7 Dinamikai igénybevétel.

17 14.17 nteherbírásra vonatkozó adatok 807-es alsószekrény függesztők teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 30 Kg EN Kg EN Kg EN mm 30 Kg ISO mm H 100 Kg EN Kg EN mm H 30 Kg ISO mm Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket az EN EN és az ISO 7170 szabványoknak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. P1 P1 EN P3 100 Kg EN Kg EN Kg EN P3 P2 P3 100 Kg EN P mm P2 P2 30 Kg ISO 7170 P2 H 150 Kg EN Kg EN Kg EN Kg EN P2 P3 150 Kg EN mm H 30 Kg ISO 7170 H=350 H=350 faforgácslap A teherbírást a következő tényezők határozzák meg P3 A szekrény méretei és a felhasznált anyagok P2 Típus Névleges teherbírás / db Szekrény kialakítása Vizsgált teherbírás H 150 Kg EN P102 Z AS Z1 P1 P1 P mm 1200 mm 30 Kg ISO mm 1200 mm 30 Kg ISO Kg ISO Kg ISO mm H 120 kg 580 mm 580 mm 580 mm H H H=350 H=350 H=350 H=350 H=350 H=350 H=350 H=600 H=350 H=600 H=600 H=600 H=600 H=600 H=600 H=600 3 P1 36 kg + P2 108 kg + P3 166 kg = 310 kg P1 176 kg + P2 108 kg + P3 166 kg = 278 kg P1 36 kg + P2 108 kg + P3 180 kg = 324 kg P1 200 kg + P2 50 kg + P3 50 kg = 300 kg A vizsgálatot végző laboratórium LGA A hátlap elhelyezkedése és vastagsága (A, C), a hátlap részére mart árok mélysége (B) (A). (A). (A). (A). (A). (A). (A). (A). 580 mm 580 mm P1 H=600 2P3 P2 H=600 4 A függesztő elhelyezkedése, a tetőlaphoz (A) viszonyítva Dinamikai igénybevétel

18 14.18 nteherbírásra vonatkozó adatok 814 Z1 panelfüggesztő teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 400 mm 1200 mm 1100 mm 600 mm Az itt megállapított teherbírási adatok olyan teszt eredményei, mely az ábrán látható módon van elkészítve, pontosan elhelyezve és szerelve. Figyelmen kívül hagyva a konstrukciós változatokat a kész paneleknél és azt hogy hogyan vannak rögzítve. A szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. 19 mm faforgácslap Típus Z1 VI AC Z Névleges teherbírás / db A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok méretei CAMAR által ajánlott max. teherbírás /db 50 kg LGA 6 db Ø4 20 mm 30 kg A teherbírást a következő tényezők határozzák meg 1 3 A panel anyaga. A felhasznált csavarok típusa, átmérője és hossza. 2 4 A terhelő erő milyen messze esik a paneltől. Dinamikai igénybevétel.

19 14.19 nteherbírásra vonatkozó adatok 814 Z2 függesztő teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak mm 950 mm 350 mm Az itt megállapított teherbírási adatok olyan teszt eredményei, mely az ábrán látható módon van elkészítve, pontosan elhelyezve és szerelve. Figyelmen kívül hagyva a konstrukciós változatokat a kész paneleknél és azt hogy hogyan vannak rögzítve. A szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. 400 mm A faforgácslap Típus Z AC Z Névleges teherbírás / db A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok méretei CAMAR által ajánlott max. teherbírás /db 50 kg LGA 6 db Ø4 20 mm 30 kg A teherbírást a következő tényezők határozzák meg 1 3 A panel anyaga. A felhasznált csavarok típusa, átmérője és hossza. 2 4 A terhelő erő milyen messze esik a paneltől. Dinamikai igénybevétel.

20 14.20 nteherbírásra vonatkozó adatok rejtett polcfüggesztő teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 330 mm 636 mm mm Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a DIN szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el mm faforgácslap 18 mm Típus Z1 IN AS Z Töréspont terhelhetőség A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok mérete CAMAR által ajánlott max. teherbírás /db 805 kg LGA 2 Ø4 60mm 60 kg A teherbírást a következő tényezők határozzák meg 1 3 A szekrény méretei és a felhasznált anyagok. A függesztő elhelyezkedése, a tetőlaphoz(a) viszonyítva 2 4 A szekrény oldallapjának anyaga és vastagsága. A felhasznált csavarok típusa, átmérője és hossza. 5 Dinamikai igénybevétel.

21 14.21 nteherbírásra vonatkozó adatok rejtett polcfüggesztő teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak mm 330 mm 1060 mm 50 mm Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a EN szabványnak megfelelő eszközökkel végeztek az adott terméken. Ezek az adatok a szabvány szerint elhelyezett és szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. faforgácslap 30 mm Típus Z1 IN AS Z Töréspont terhelhetőség A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott csavarok mérete CAMAR által ajánlott max. teherbírás /db 980 kg LGA 3 Ø4 60mm 100 kg A teherbírást a következő tényezők határozzák meg 1 3 A szekrény méretei és a felhasznált anyagok. A függesztő elhelyezkedése, a tetőlaphoz(a) viszonyítva 2 4 A szekrény oldallapjának anyaga és vastagsága. A felhasznált csavarok típusa, átmérője és hossza. 5 Dinamikai igénybevétel.

22 14.22 nteherbírásra vonatkozó adatok Függesztősínek teherbírása Az alábbiakban megadott értékek kizárólag a rajzon látható szekrényre vonatkoznak. 700 mm A függesztő horognak teljesen illeszkednie kell a függesztő sínhez. Az itt megállapított teherbírási adatok olyan teszt eredményei, melyeket a UNI szabványnak megfelelő eszközökkel végeztek az adott terméken és ezek az adatok a rögzítési pontonkénti maximális teherbírásnak felelnek meg, valamint a szabvány szerinti méretekkel elkészített és falra szerelt termékre vonatkoznak és nem veszik figyelembe az elkészített szekrény szerkezeti változatosságát és a falhoz való rögzítés módját. Ajánljuk az öszszes méretű függesztőhöz, melyek a technikai rajzaink alpján illeszkednek a sínekhez. Ha a termék a műszaki rajzokon megadott értékektől eltér, akkor javasoljuk a komplett szekrény tesztelését egy olyan erre akkreditált intézményben, amely a tesztet a forgalomba hozatali célország szabványainak megfelelően végzi el. 600 mm 350 mm Típus Névleges teherbírás A vizsgálatot végző laboratórium A vizsgálatnál alkalmazott alátét belső mérete (mm) A vizsgálatnál alkalmazott alátét belső mérete (mm) 873 AC Z IP 1750 N CATAS Ø6,2 Ø14x1,5 875 AC Z N CATAS Ø6,2 Ø12x1,5 875 AC Z N CATAS Ø6,2 Ø12x1,5 875 AC Z N CATAS Ø6,2 Ø12x1,5 875 AS Z N CATAS Ø6,2 Ø12x1,5 A teherbírást a következő tényezők határozzák meg 1 A sín rögzítési pontjának elhelyezkedése a függesztés helyéhez viszonyítva 4 Ha horog csak részben illeszkedik a sínre. 2 A sín rögzítéséhez alkalmazott alátét paraméterei. 5 Dinamikai igénybevétel. 3 A vízszintes állítócsavar túlzott megfeszítése.

23 14.23 negyéb függesztőelemek 10 mm 15 mm n Szekrény függesztő méret: 77 x 49 x 19 mm 3 irányban állítható mélységben: 10 mm magasságban: 15 mm szín kód cikkszám fehér barna fekete beige szürke R max Figyelem Szereléskor a szekrény hátsó élének és a csempe külső síkjának egy vonalba kell esnie n Függesztő sín méret: L=60 mm szín típus kód cikkszám fehér hatlapfejű csavarral hatlapfejű csavar nélkül barna hatlapfejű csavarral hatlapfejű csavar nélkül fekete hatlapfejű csavarral hatlapfejű csavar nélkül beige hatlapfejű csavarral hatlapfejű csavar nélkül szürke hatlapfejű csavarral hatlapfejű csavar nélkül n Szekrény függesztő méret: 56 x 34 x 37 mm A szett tartalma: 1 db függesztő az állítólemezzel 1 db takarólap 2 db rögzítőcsavar (opcionális) 1 db hatlapfejű csavar (opcionális) 1 db műanyag dübel (opcionális)

24 14.24 negyéb függesztőelemek /-5 +/ n Konyhaszekrény függesztő méret: 56 x 35 x 35 mm teherbírás: max. 40 kg A szett tartalma: 1 db függesztő az állítólemezzel 1 db takarólap 1 db hatlapfejű csavar 1 db műanyag dübel 2 db rögzítőcsavar takarólap színe cikkszám fehér barna A szett hatlapfejű csavar és műanyag dübel nélkül: 5 14 takarólap színe cikkszám fehér barna n48104 Konyhaszekrény függesztő /- 5 méret: 50 x 35 x 45 mm a szett tartalma: 1 db függesztő az állítólemezzel 1 db takarólap takarólap színe cikkszám fehér juharhoz cseresznyéhez wengéhez bükkhöz nc3277 Excenteres konyhaszekrény függesztő, M6x30-as kapupánt csavarral méret: 31 x 73 x 48 mm anyag: acél nc4351 Egyenes függesztő ,5 R3,5 R5, méret: mm anyag: acél R2, R4 10
