Műanyag Tartozékok. stop x x x stop x stop stop stop x stop stop stop 30/50/100mm 80- Rahmenverbreiterung 30/50/100mm

Átírás

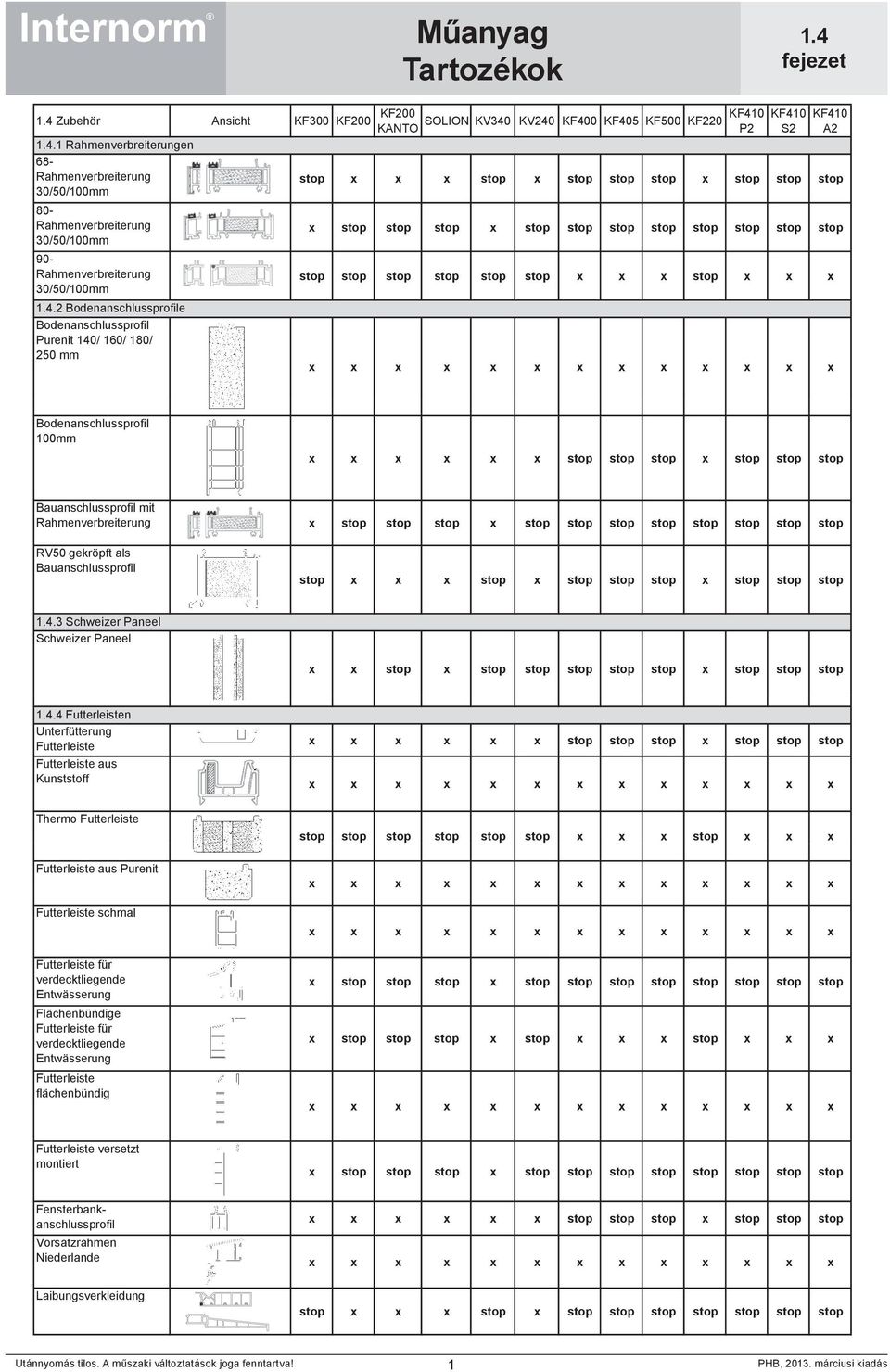

1 Zubehör Ansicht KF300 KF200 KF200 KF410 KF410 KF410 SOLION KV340 KV240 KF400 KF405 KF500 KF220 KANTO P2 S2 A2.1 Rahmenverbreiterungen 68- Rahmenverbreiterung stop x x x stop x stop stop stop x stop stop stop 30/50/100mm 80- Rahmenverbreiterung 30/50/100mm x stop stop stop x stop stop stop stop stop stop stop stop 90- Rahmenverbreiterung stop stop stop stop stop stop x x x stop x x x 30/50/100mm.2 Bodenanschlussprofile Bodenanschlussprofil Purenit 140/ 160/ 180/ 250 mm x x x x x x x x x x x x x Bodenanschlussprofil 100mm x x x x x x stop stop stop x stop stop stop Bauanschlussprofil mit Rahmenverbreiterung x stop stop stop x stop stop stop stop stop stop stop stop RV50 gekröpft als Bauanschlussprofil stop x x x stop x stop stop stop x stop stop stop.3 Schweizer Paneel Schweizer Paneel x x stop x stop stop stop stop stop x stop stop stop.4 Futterleisten Unterfütterung Futterleiste Futterleiste aus Kunststoff x x x x x x stop stop stop x stop stop stop x x x x x x x x x x x x x Thermo Futterleiste Futterleiste aus Purenit Futterleiste schmal Futterleiste für verdecktliegende Entwässerung Flächenbündige Futterleiste für verdecktliegende Entwässerung Futterleiste flächenbündig stop stop stop stop stop stop x x x stop x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x stop stop stop x stop stop stop stop stop stop stop stop x stop stop stop x stop x x x stop x x x x x x x x x x x x x x x x Futterleiste versetzt montiert x stop stop stop x stop stop stop stop stop stop stop stop Fensterbankanschlussprofil x x x x x x stop stop stop x stop stop stop Vorsatzrahmen Niederlande x x x x x x x x x x x x x Laibungsverkleidung stop x x x stop x stop stop stop stop stop stop stop 1

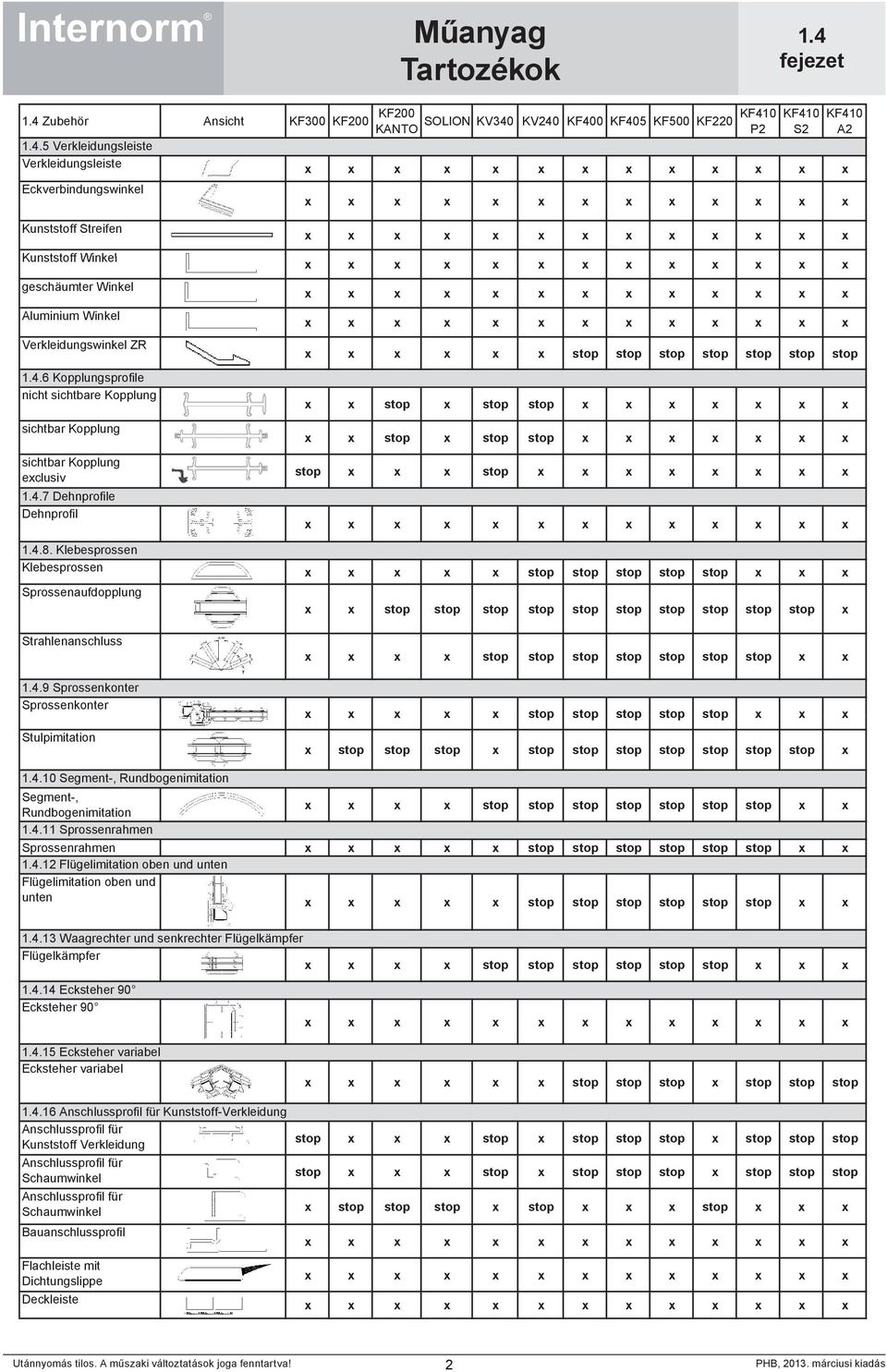

2 Zubehör Ansicht KF300 KF200 KF200 KF410 KF410 KF410 SOLION KV340 KV240 KF400 KF405 KF500 KF220 KANTO P2 S2 A2.5 Verkleidungsleiste Verkleidungsleiste x x x x x x x x x x x x x Eckverbindungswinkel x x x x x x x x x x x x x Kunststoff Streifen Kunststoff Winkel geschäumter Winkel Aluminium Winkel Verkleidungswinkel ZR.6 Kopplungsprofile nicht sichtbare Kopplung sichtbar Kopplung sichtbar Kopplung exclusiv.7 Dehnprofile Dehnprofil x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x stop stop stop stop stop stop stop x x stop x stop stop x x x x x x x x x stop x stop stop x x x x x x x stop x x x stop x x x x x x x x x x x x x x x x x x x x x.8. Klebesprossen Klebesprossen x x x x x stop stop stop stop stop x x x Sprossenaufdopplung x x stop stop stop stop stop stop stop stop stop stop x Strahlenanschluss.9 Sprossenkonter Sprossenkonter Stulpimitation x x x x stop stop stop stop stop stop stop x x x x x x x stop stop stop stop stop x x x x stop stop stop x stop stop stop stop stop stop stop x.10 Segment-, Rundbogenimitation Segment-, Rundbogenimitation x x x x stop stop stop stop stop stop stop x x.11 Sprossenrahmen Sprossenrahmen x x x x x stop stop stop stop stop stop x x.12 Flügelimitation oben und unten Flügelimitation oben und unten x x x x x stop stop stop stop stop stop x x.13 Waagrechter und senkrechter Flügelkämpfer Flügelkämpfer x x x x stop stop stop stop stop stop x x x.14 Ecksteher 90 Ecksteher Ecksteher variabel Ecksteher variabel.16 Anschlussprofil für Kunststoff-Verkleidung Anschlussprofil für Kunststoff Verkleidung Anschlussprofil für Schaumwinkel Anschlussprofil für Schaumwinkel Bauanschlussprofil Flachleiste mit Dichtungslippe Deckleiste x x x x x x x x x x x x x x x x x x x stop stop stop x stop stop stop stop x x x stop x stop stop stop x stop stop stop stop x x x stop x stop stop stop x stop stop stop x stop stop stop x stop x x x stop x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 2

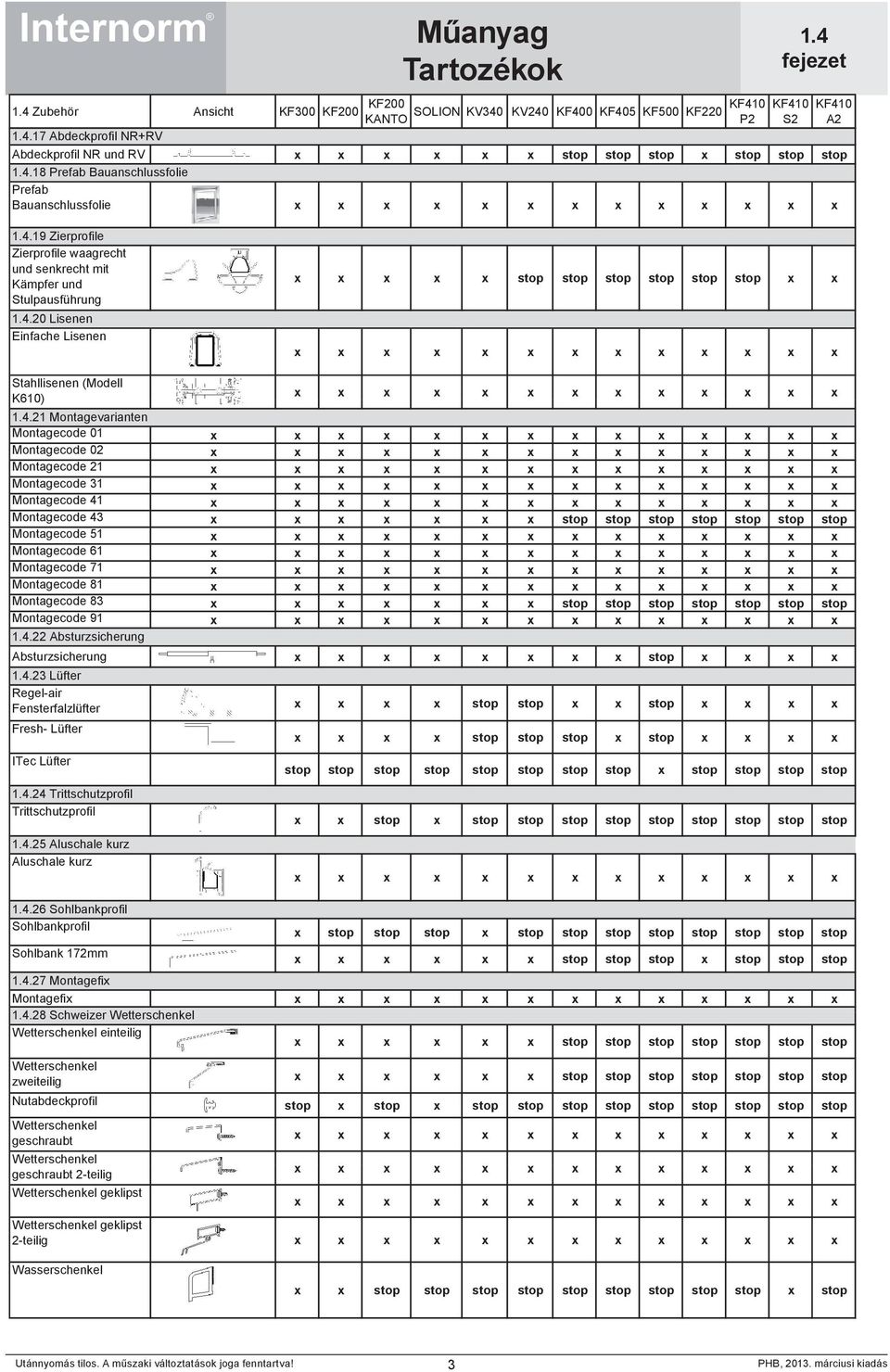

3 Zubehör Ansicht KF300 KF200 KF200 KANTO.17 Abdeckprofil NR+RV Műanyag SOLION KV340 KV240 KF400 KF405 KF500 KF220 KF410 P2 Abdeckprofil NR und RV x x x x x x stop stop stop x stop stop stop.18 Prefab Bauanschlussfolie Prefab Bauanschlussfolie x x x x x x x x x x x x x KF410 S2 KF410 A2.19 Zierprofile Zierprofile waagrecht und senkrecht mit Kämpfer und Stulpausführung.20 Lisenen Einfache Lisenen x x x x x stop stop stop stop stop stop x x x x x x x x x x x x x x x Stahllisenen (Modell K610) x x x x x x x x x x x x x.21 Montagevarianten Montagecode 01 x x x x x x x x x x x x x x Montagecode 02 x x x x x x x x x x x x x x Montagecode 21 x x x x x x x x x x x x x x Montagecode 31 x x x x x x x x x x x x x x Montagecode 41 x x x x x x x x x x x x x x Montagecode 43 x x x x x x x stop stop stop stop stop stop stop Montagecode 51 x x x x x x x x x x x x x x Montagecode 61 x x x x x x x x x x x x x x Montagecode 71 x x x x x x x x x x x x x x Montagecode 81 x x x x x x x x x x x x x x Montagecode 83 x x x x x x x stop stop stop stop stop stop stop Montagecode 91 x x x x x x x x x x x x x x.22 Absturzsicherung Absturzsicherung x x x x x x x x stop x x x x.23 Lüfter Regel-air Fensterfalzlüfter lüft x x x x stop stop x x stop x x x x Fresh- Lüfter x x x x stop stop stop x stop x x x x ITec Lüfter.24 Trittschutzprofil Trittschutzprofil.25 Aluschale kurz Aluschale l kurz.26 Sohlbankprofil Sohlbankprofil Sohlbank 172mm.27 Montagefix stop stop stop stop stop stop stop stop x stop stop stop stop x x stop x stop stop stop stop stop stop stop stop stop x x x x x x x x x x x x x x stop stop stop x stop stop stop stop stop stop stop stop x x x x x x stop stop stop x stop stop stop Montagefix x x x x x x x x x x x x x.28 Schweizer Wetterschenkel Wetterschenkel einteilig x x x x x x stop stop stop stop stop stop stop Wetterschenkel zweiteilig x x x x x x stop stop stop stop stop stop stop Nutabdeckprofil stop x stop x stop stop stop stop stop stop stop stop stop Wetterschenkel geschraubt Wetterschenkel geschraubt 2-teilig Wetterschenkel geklipst x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wetterschenkel geklipst 2-teilig x x x x x x x x x x x x x Wasserschenkel x x stop stop stop stop stop stop stop stop stop x stop 3

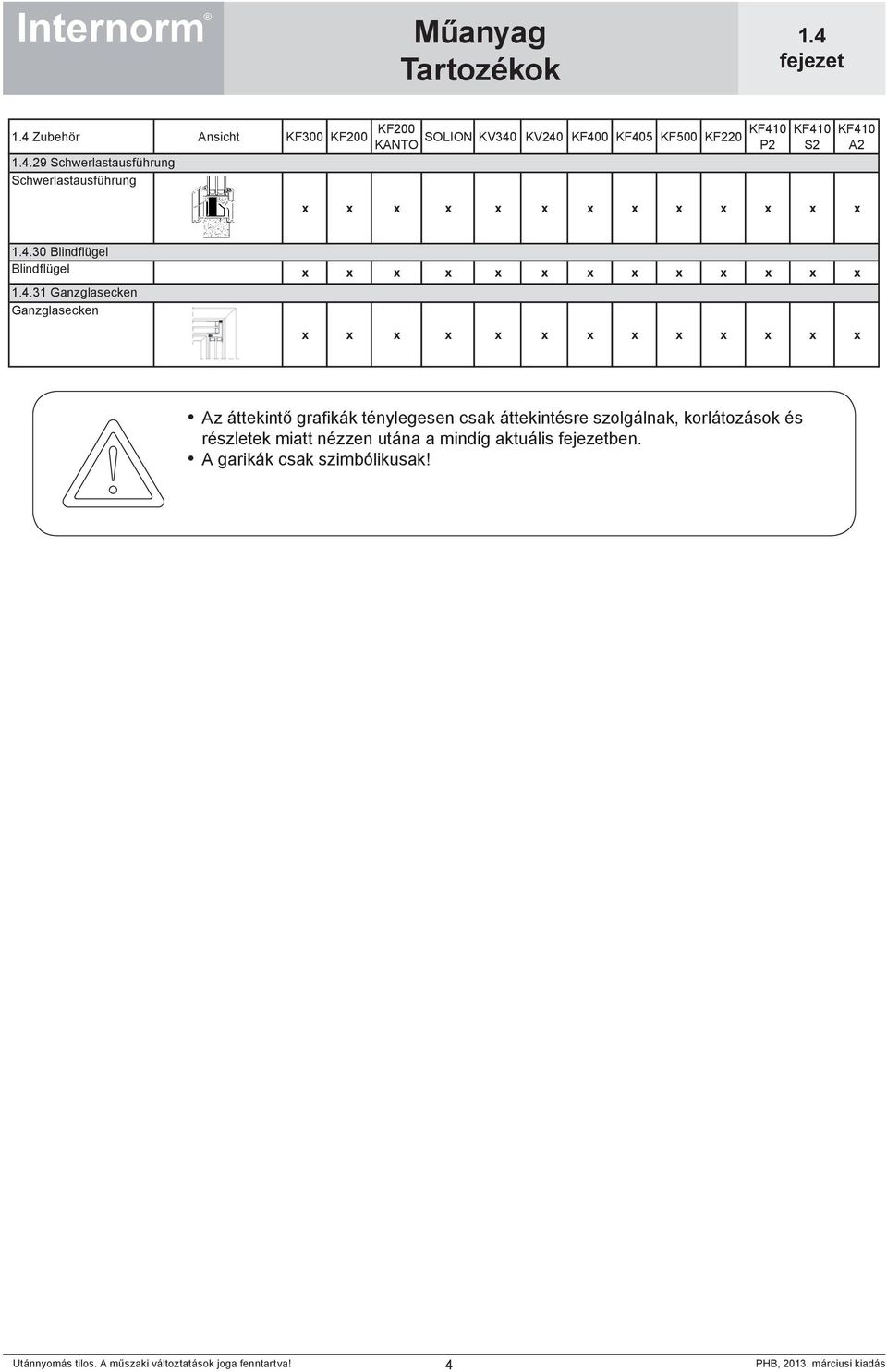

4 Zubehör Ansicht KF300 KF200 KF200 KF410 KF410 KF410 SOLION KV340 KV240 KF400 KF405 KF500 KF220 KANTO P2 S2 A2.29 Schwerlastausführung Schwerlastausführung x x x x x x x x x x x x x.30 Blindflügel Blindflügel x x x x x x x x x x x x x.31 Ganzglasecken Ganzglasecken x x x x x x x x x x x x x Az áttekintő grafikák ténylegesen csak áttekintésre szolgálnak, korlátozások és részletek miatt nézzen utána a mindíg aktuális ben. A garikák csak szimbólikusak! 4

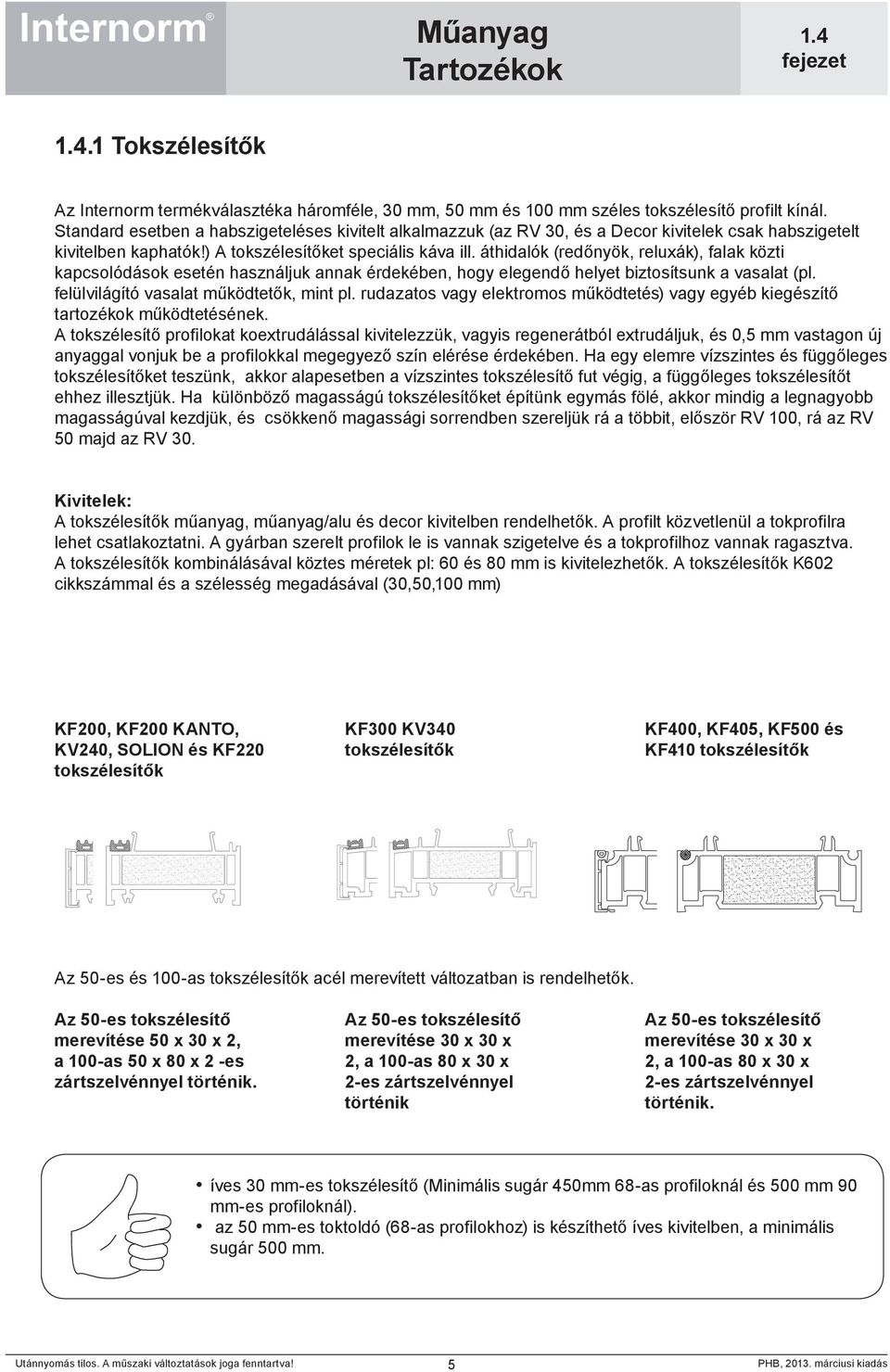

5 .1 Tokszélesítők Az Internorm termékválasztéka háromféle, 30 mm, 50 mm és 100 mm széles tokszélesítő profilt kínál. Standard esetben a habszigeteléses kivitelt alkalmazzuk (az RV 30, és a Decor kivitelek csak habszigetelt kivitelben kaphatók!) A tokszélesítőket speciális káva ill. áthidalók (redőnyök, reluxák), falak közti kapcsolódások esetén használjuk annak érdekében, hogy elegendő helyet biztosítsunk a vasalat (pl. felülvilágító vasalat működtetők, mint pl. rudazatos vagy elektromos működtetés) vagy egyéb kiegészítő tartozékok működtetésének. A tokszélesítő profilokat koextrudálással kivitelezzük, vagyis regenerátból extrudáljuk, és 0,5 mm vastagon új anyaggal vonjuk be a profilokkal megegyező szín elérése érdekében. Ha egy elemre vízszintes és függőleges tokszélesítőket teszünk, akkor alapesetben a vízszintes tokszélesítő fut végig, a függőleges tokszélesítőt ehhez illesztjük. Ha különböző magasságú tokszélesítőket építünk egymás fölé, akkor mindig a legnagyobb magasságúval kezdjük, és csökkenő magassági sorrendben szereljük rá a többit, először RV 100, rá az RV 50 majd az RV 30. Kivitelek: A tokszélesítők műanyag, műanyag/alu és decor kivitelben rendelhetők. A profilt közvetlenül a tokprofilra lehet csatlakoztatni. A gyárban szerelt profilok le is vannak szigetelve és a tokprofilhoz vannak ragasztva. A tokszélesítők kombinálásával köztes méretek pl: 60 és 80 mm is kivitelezhetők. A tokszélesítők K602 cikkszámmal és a szélesség megadásával (30,50,100 mm) KF200, KF200 KANTO, KV240, SOLION és KF220 tokszélesítők KF300 KV340 tokszélesítők KF400, KF405, KF500 és KF410 tokszélesítők Az 50-es és 100-as tokszélesítők acél merevített változatban is rendelhetők. Az 50-es tokszélesítő merevítése 50 x 30 x 2, a 100-as 50 x 80 x 2 -es zártszelvénnyel történik. Az 50-es tokszélesítő merevítése 30 x 30 x 2, a 100-as 80 x 30 x 2-es zártszelvénnyel történik Az 50-es tokszélesítő merevítése 30 x 30 x 2, a 100-as 80 x 30 x 2-es zártszelvénnyel történik. íves 30 mm-es tokszélesítő (Minimális sugár 450mm 68-as profiloknál és 500 mm 90 mm-es profiloknál). az 50 mm-es toktoldó (68-as profilokhoz) is készíthető íves kivitelben, a minimális sugár 500 mm. 5

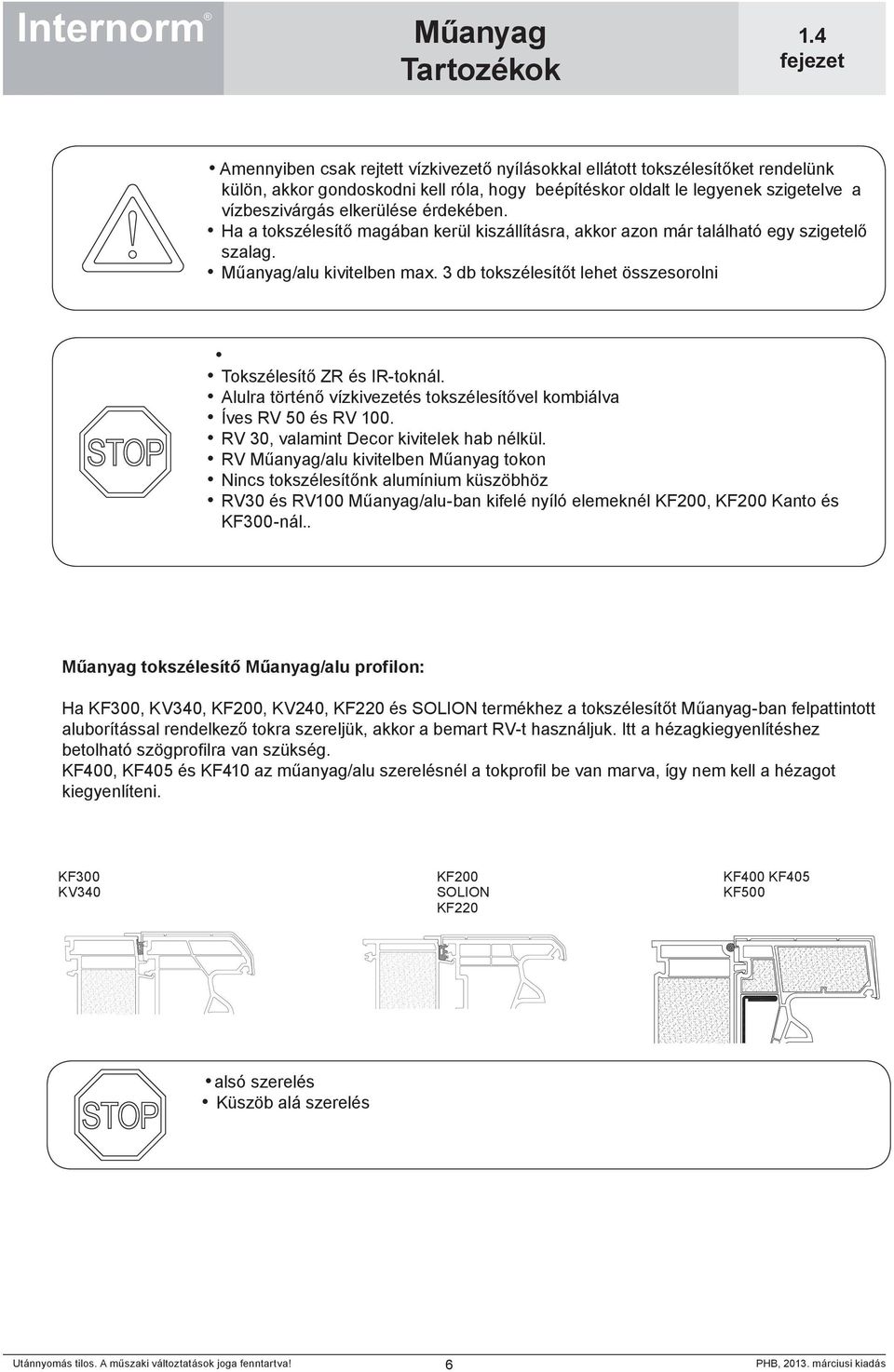

6 Amennyiben csak rejtett vízkivezető nyílásokkal ellátott tokszélesítőket rendelünk külön, akkor gondoskodni kell róla, hogy beépítéskor oldalt le legyenek szigetelve a vízbeszivárgás elkerülése érdekében. Ha a tokszélesítő magában kerül kiszállításra, akkor azon már található egy szigetelő szalag. Műanyag/alu kivitelben max. 3 db tokszélesítőt lehet összesorolni Tokszélesítő ZR és IR-toknál. Alulra történő vízkivezetés tokszélesítővel kombiálva Íves RV 50 és RV 100. RV 30, valamint Decor kivitelek hab nélkül. RV Műanyag/alu kivitelben Műanyag tokon Nincs tokszélesítőnk alumínium küszöbhöz RV30 és RV100 Műanyag/alu-ban kifelé nyíló elemeknél KF200, KF200 Kanto és KF300-nál.. Műanyag tokszélesítő Műanyag/alu profilon: Ha KF300, KV340, KF200, KV240, KF220 és SOLION termékhez a tokszélesítőt Műanyag-ban felpattintott aluborítással rendelkező tokra szereljük, akkor a bemart RV-t használjuk. Itt a hézagkiegyenlítéshez betolható szögprofilra van szükség. KF400, KF405 és KF410 az műanyag/alu szerelésnél a tokprofil be van marva, így nem kell a hézagot kiegyenlíteni. KF300 KV340 KF200 SOLION KF220 KF400 KF405 KF500 alsó szerelés Küszöb alá szerelés 6

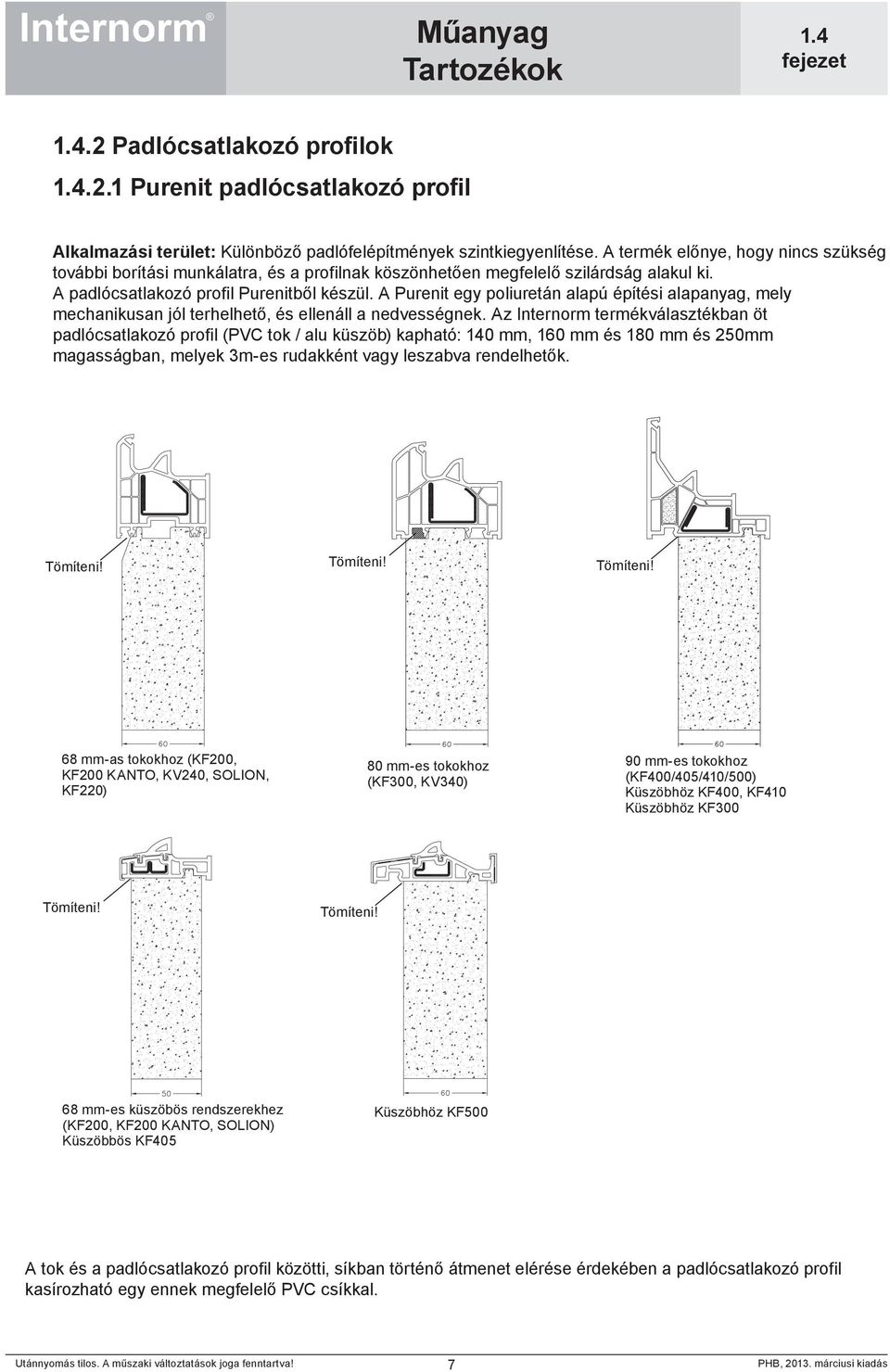

7 .2 Padlócsatlakozó profilok.2.1 Purenit padlócsatlakozó profil Alkalmazási terület: Különböző padlófelépítmények szintkiegyenlítése. A termék előnye, hogy nincs szükség további borítási munkálatra, és a profilnak köszönhetően megfelelő szilárdság alakul ki. A padlócsatlakozó profil Purenitből készül. A Purenit egy poliuretán alapú építési alapanyag, mely mechanikusan jól terhelhető, és ellenáll a nedvességnek. Az Internorm termékválasztékban öt padlócsatlakozó profil (PVC tok / alu küszöb) kapható: 140 mm, 160 mm és 180 mm és 250mm magasságban, melyek 3m-es rudakként vagy leszabva rendelhetők. Tömíteni! Tömíteni! Tömíteni! 68 mm-as tokokhoz (KF200, KF200 KANTO, KV240, SOLION, KF220) 80 mm-es tokokhoz (KF300, KV340) 90 mm-es tokokhoz (KF400/405/410/500) Küszöbhöz KF400, KF410 Küszöbhöz KF300 Tömíteni! Tömíteni! 68 mm-es küszöbös rendszerekhez (KF200, KF200 KANTO, SOLION) Küszöbbös KF405 Küszöbhöz KF500 A tok és a padlócsatlakozó profil közötti, síkban történő átmenet elérése érdekében a padlócsatlakozó profil kasírozható egy ennek megfelelő PVC csíkkal. 7

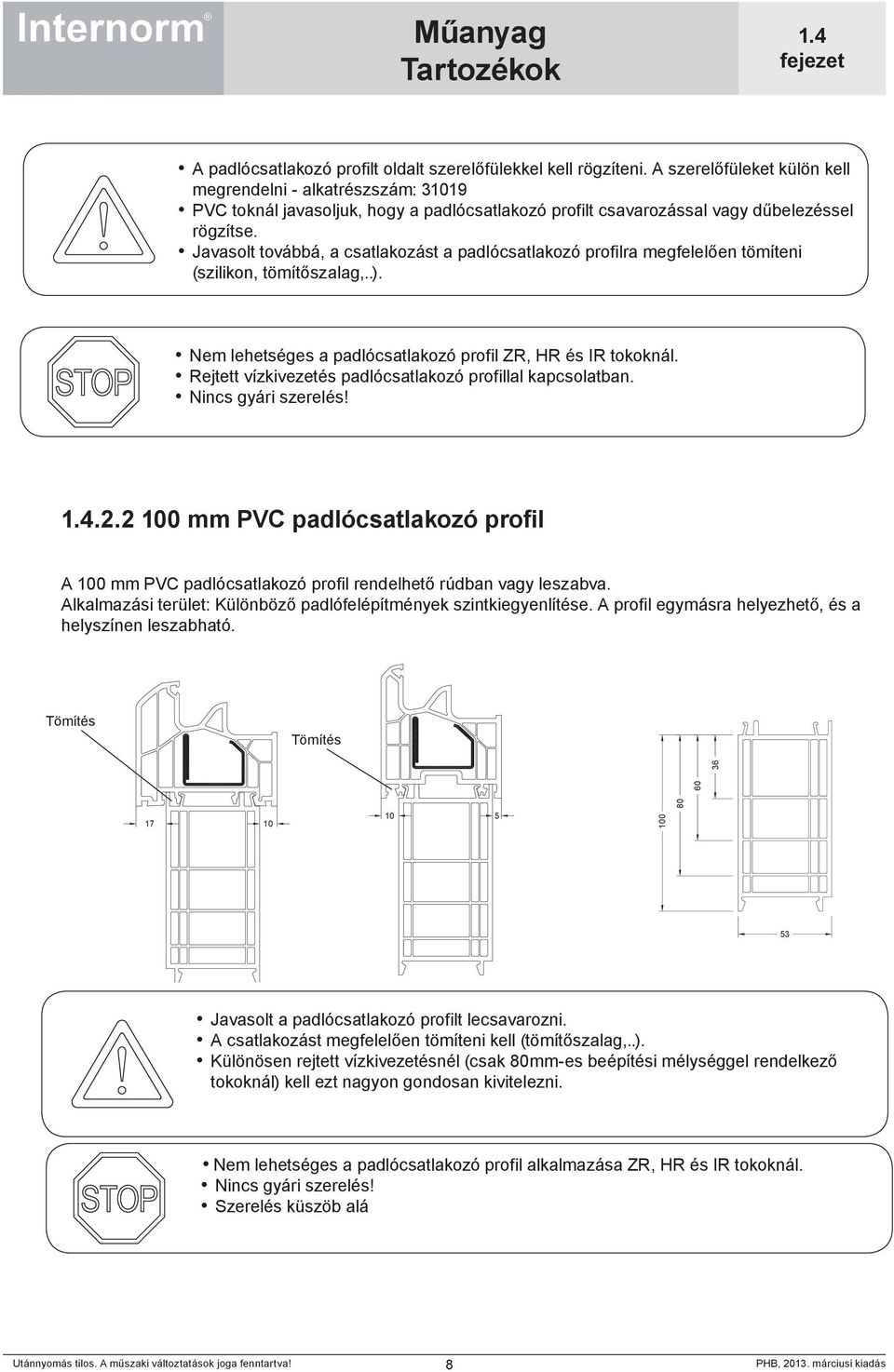

8 A padlócsatlakozó profilt oldalt szerelőfülekkel kell rögzíteni. A szerelőfüleket külön kell megrendelni - alkatrészszám: PVC toknál javasoljuk, hogy a padlócsatlakozó profilt csavarozással vagy dűbelezéssel rögzítse. Javasolt továbbá, a csatlakozást a padlócsatlakozó profilra megfelelően tömíteni (szilikon, tömítőszalag,..). Nem lehetséges a padlócsatlakozó profil ZR, HR és IR tokoknál. Rejtett vízkivezetés padlócsatlakozó profillal kapcsolatban. Nincs gyári szerelés! mm PVC padlócsatlakozó profil A 100 mm PVC padlócsatlakozó profil rendelhető rúdban vagy leszabva. Alkalmazási terület: Különböző padlófelépítmények szintkiegyenlítése. A profil egymásra helyezhető, és a helyszínen leszabható. Tömítés Tömítés Javasolt a padlócsatlakozó profilt lecsavarozni. A csatlakozást megfelelően tömíteni kell (tömítőszalag,..). Különösen rejtett vízkivezetésnél (csak 80mm-es beépítési mélységgel rendelkező tokoknál) kell ezt nagyon gondosan kivitelezni. Nem lehetséges a padlócsatlakozó profil alkalmazása ZR, HR és IR tokoknál. Nincs gyári szerelés! Szerelés küszöb alá 8

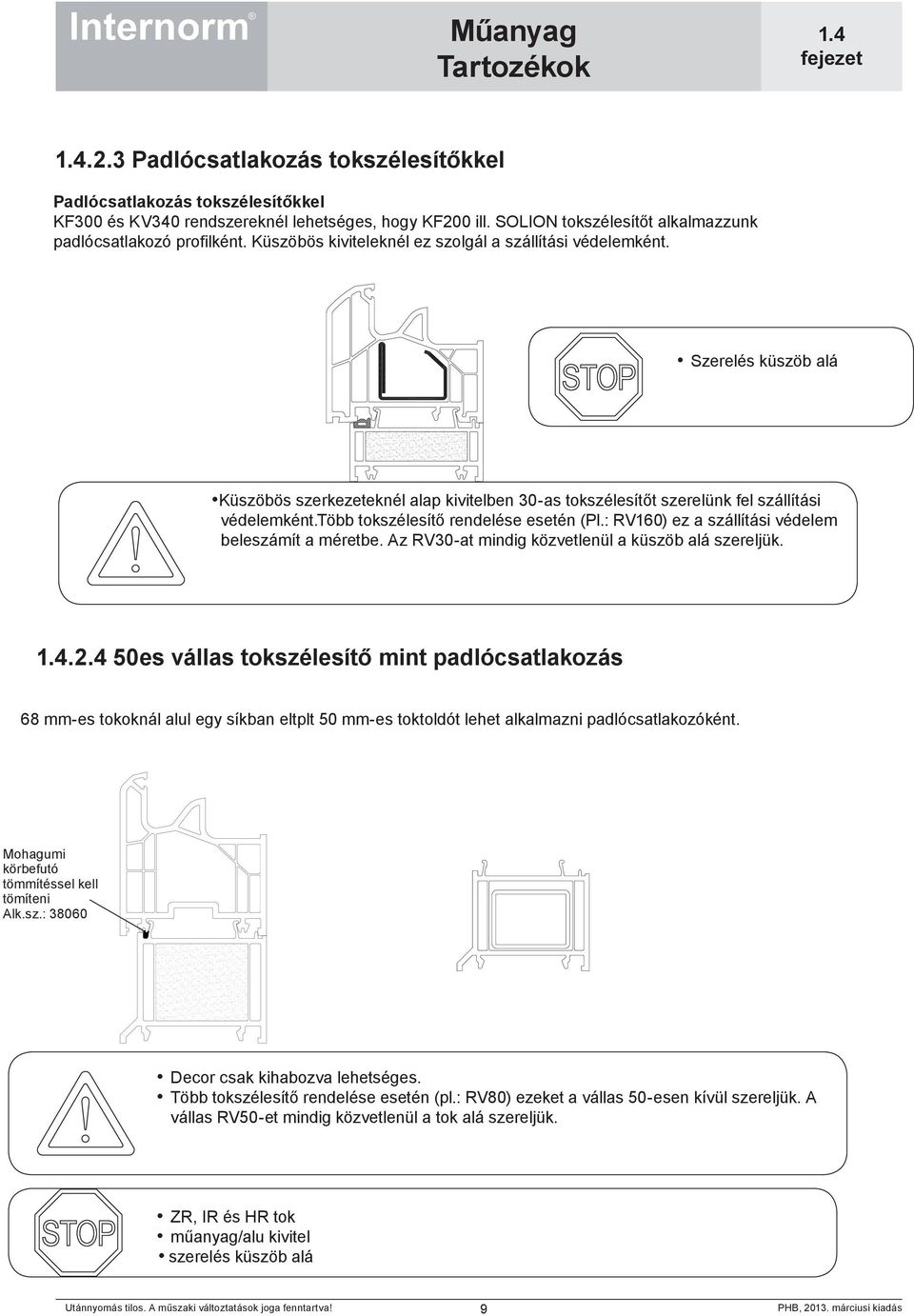

9 .2.3 Padlócsatlakozás tokszélesítőkkel Padlócsatlakozás tokszélesítőkkel KF300 és KV340 rendszereknél lehetséges, hogy KF200 ill. SOLION tokszélesítőt alkalmazzunk padlócsatlakozó profilként. Küszöbös kiviteleknél ez szolgál a szállítási védelemként. Szerelés küszöb alá Küszöbös szerkezeteknél alap kivitelben 30-as tokszélesítőt szerelünk fel szállítási védelemként.több tokszélesítő rendelése esetén (Pl.: RV160) ez a szállítási védelem beleszámít a méretbe. Az RV30-at mindig közvetlenül a küszöb alá szereljük es vállas tokszélesítő mint padlócsatlakozás 68 mm-es tokoknál alul egy síkban eltplt 50 mm-es toktoldót lehet alkalmazni padlócsatlakozóként. Mohagumi körbefutó tömmítéssel kell tömíteni Alk.sz.: Decor csak kihabozva lehetséges. Több tokszélesítő rendelése esetén (pl.: RV80) ezeket a vállas 50-esen kívül szereljük. A vállas RV50-et mindig közvetlenül a tok alá szereljük. ZR, IR és HR tok műanyag/alu kivitel szerelés küszöb alá 9

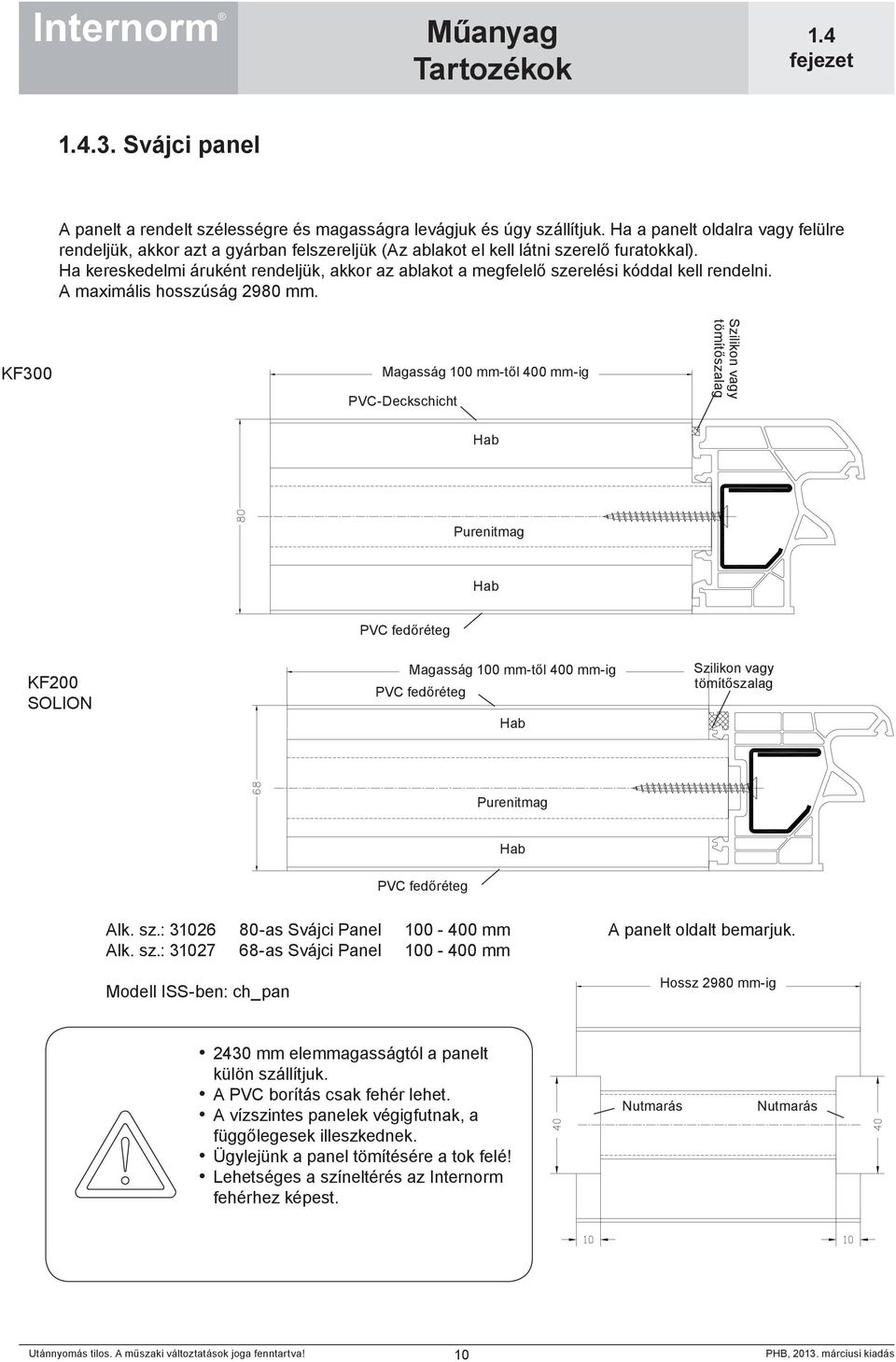

10 .3. Svájci panel A panelt a rendelt szélességre és magasságra levágjuk és úgy szállítjuk. Ha a panelt oldalra vagy felülre rendeljük, akkor azt a gyárban felszereljük (Az ablakot el kell látni szerelő furatokkal). Ha kereskedelmi áruként rendeljük, akkor az ablakot a megfelelő szerelési kóddal kell rendelni. A maximális hosszúság 2980 mm. KF300 Magasság 100 mm-től 400 mm-ig PVC-Deckschicht Szilikon vagy tömítőszalag Hab Purenitmag Hab PVC fedőréteg KF200 SOLION Magasság 100 mm-től 400 mm-ig PVC fedőréteg Hab Szilikon vagy tömítőszalag Purenitmag Hab PVC fedőréteg Alk. sz.: as Svájci Panel mm Alk. sz.: as Svájci Panel mm Modell ISS-ben: ch_pan A panelt oldalt bemarjuk. Hossz 2980 mm-ig 2430 mm elemmagasságtól a panelt külön szállítjuk. A PVC borítás csak fehér lehet. A vízszintes panelek végigfutnak, a függőlegesek illeszkednek. Ügylejünk a panel tömítésére a tok felé! Lehetséges a színeltérés az Internorm fehérhez képest. Nutmarás Nutmarás 10

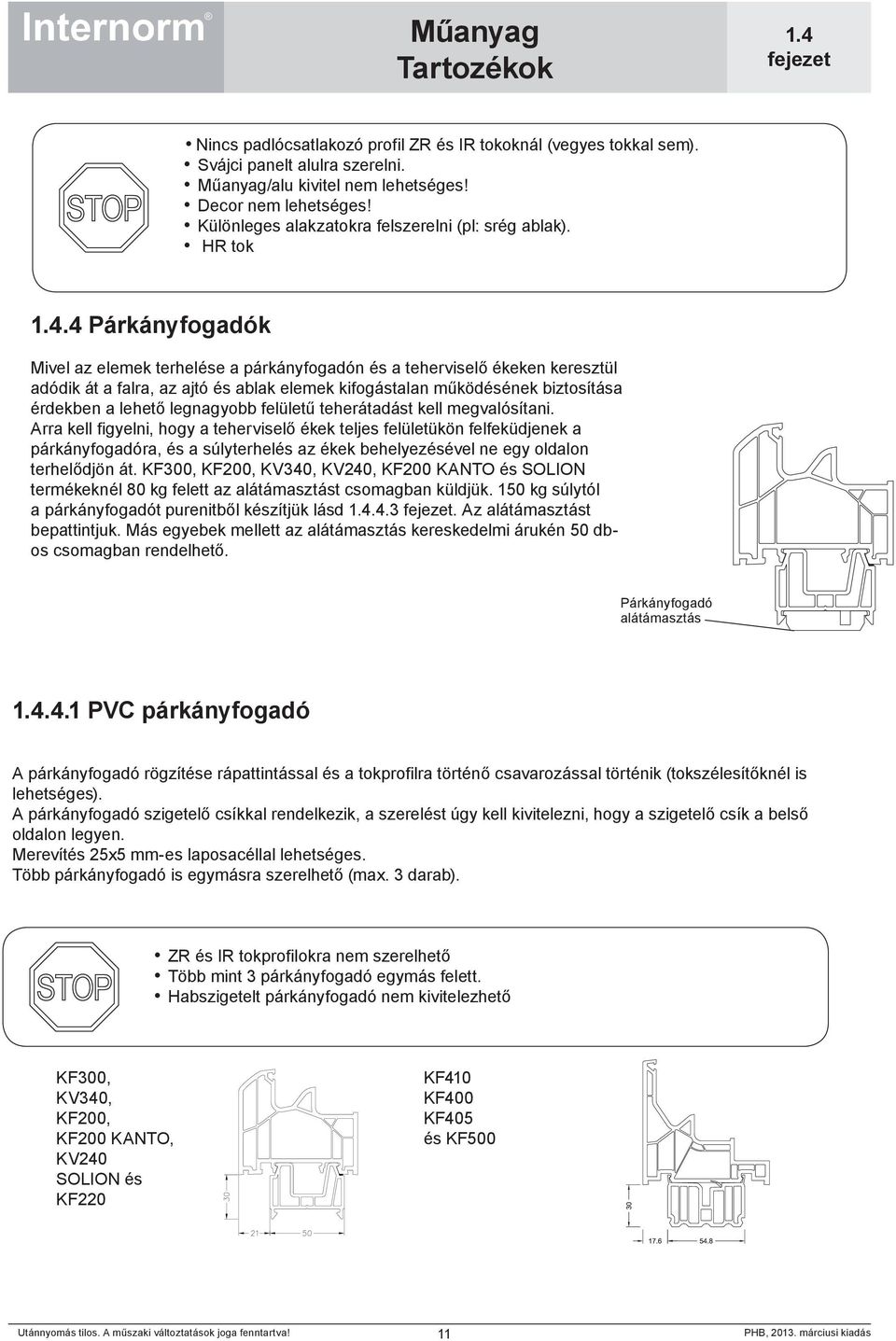

11 Nincs padlócsatlakozó profil ZR és IR tokoknál (vegyes tokkal sem). Svájci panelt alulra szerelni. Műanyag/alu kivitel nem lehetséges! Decor nem lehetséges! Különleges alakzatokra felszerelni (pl: srég ablak). HR tok.4 Párkányfogadók Mivel az elemek terhelése a párkányfogadón és a teherviselő ékeken keresztül adódik át a falra, az ajtó és ablak elemek kifogástalan működésének biztosítása érdekben a lehető legnagyobb felületű teherátadást kell megvalósítani. Arra kell figyelni, hogy a teherviselő ékek teljes felületükön felfeküdjenek a párkányfogadóra, és a súlyterhelés az ékek behelyezésével ne egy oldalon terhelődjön át. KF300, KF200, KV340, KV240, KF200 KANTO és SOLION termékeknél 80 kg felett az alátámasztást csomagban küldjük. 150 kg súlytól a párkányfogadót purenitből készítjük lásd.4.3. Az alátámasztást bepattintjuk. Más egyebek mellett az alátámasztás kereskedelmi árukén 50 dbos csomagban rendelhető. Párkányfogadó alátámasztás.4.1 PVC párkányfogadó A párkányfogadó rögzítése rápattintással és a tokprofilra történő csavarozással történik (tokszélesítőknél is lehetséges). A párkányfogadó szigetelő csíkkal rendelkezik, a szerelést úgy kell kivitelezni, hogy a szigetelő csík a belső oldalon legyen. Merevítés 25x5 mm-es laposacéllal lehetséges. Több párkányfogadó is egymásra szerelhető (max. 3 darab). ZR és IR tokprofilokra nem szerelhető Több mint 3 párkányfogadó egymás felett. Habszigetelt párkányfogadó nem kivitelezhető KF300, KV340, KF200, KF200 KANTO, KV240 SOLION és KF220 KF410 KF400 KF405 és KF500 11

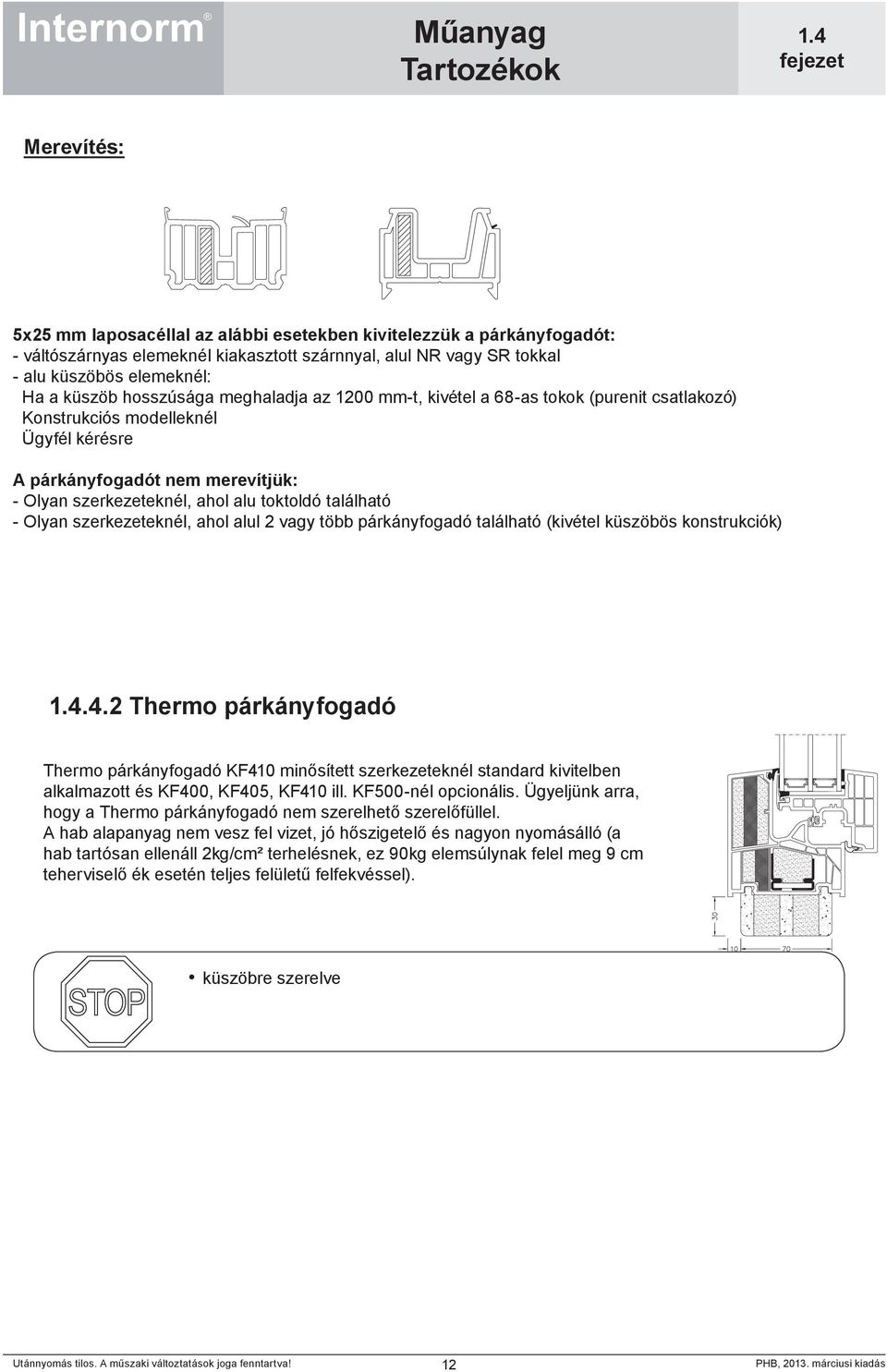

12 Merevítés: 5x25 mm laposacéllal az alábbi esetekben kivitelezzük a párkányfogadót: - váltószárnyas elemeknél kiakasztott szárnnyal, alul NR vagy SR tokkal - alu küszöbös elemeknél: Ha a küszöb hosszúsága meghaladja az 1200 mm-t, kivétel a 68-as tokok (purenit csatlakozó) Konstrukciós modelleknél Ügyfél kérésre A párkányfogadót nem merevítjük: - Olyan szerkezeteknél, ahol alu toktoldó található - Olyan szerkezeteknél, ahol alul 2 vagy több párkányfogadó található (kivétel küszöbös konstrukciók).4.2 Thermo párkányfogadó Thermo párkányfogadó KF410 minősített szerkezeteknél standard kivitelben alkalmazott és KF400, KF405, KF410 ill. KF500-nél opcionális. Ügyeljünk arra, hogy a Thermo párkányfogadó nem szerelhető szerelőfüllel. A hab alapanyag nem vesz fel vizet, jó hőszigetelő és nagyon nyomásálló (a hab tartósan ellenáll 2kg/cm² terhelésnek, ez 90kg elemsúlynak felel meg 9 cm teherviselő ék esetén teljes felületű felfekvéssel). küszöbre szerelve 12

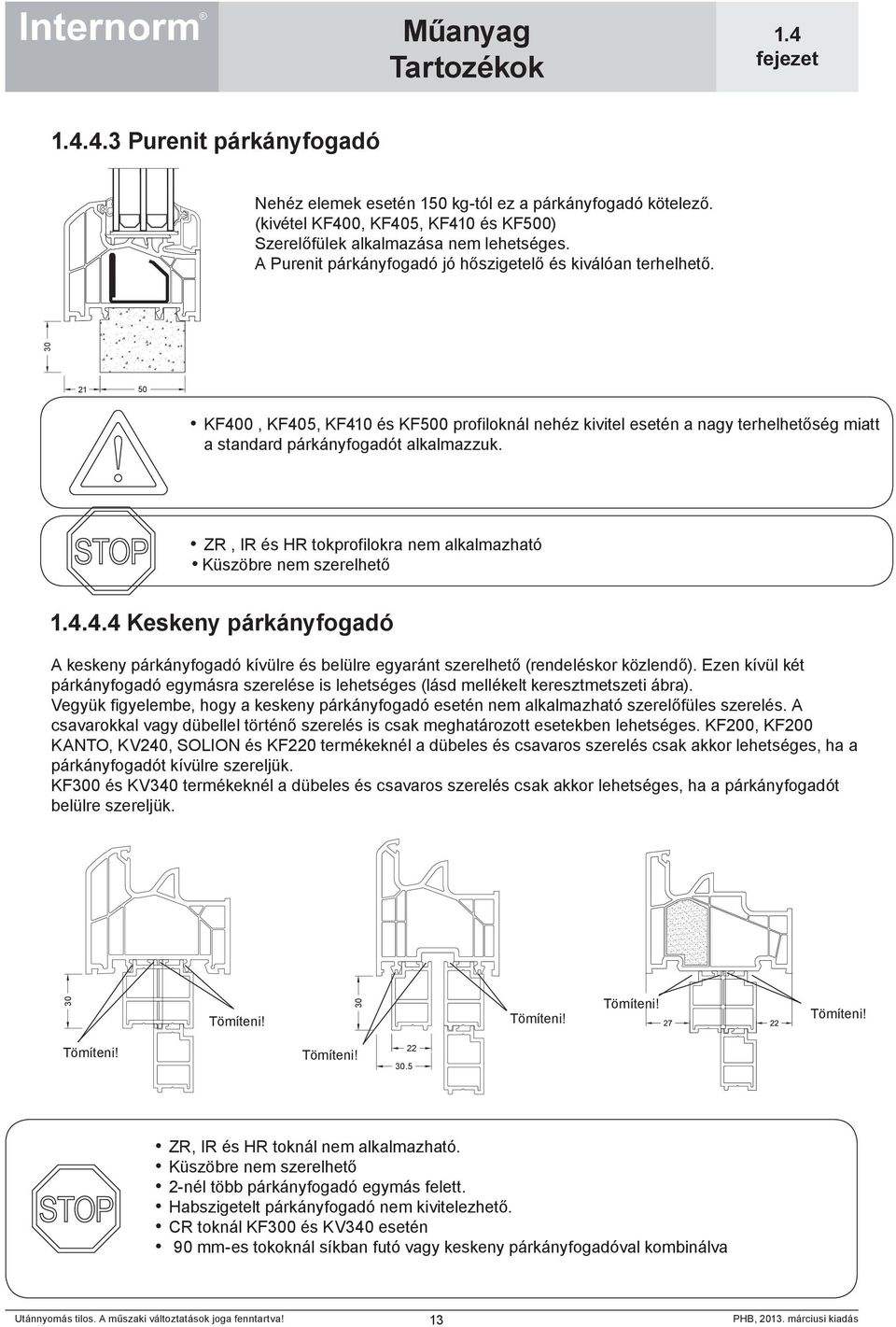

13 .4.3 Purenit párkányfogadó Nehéz elemek esetén 150 kg-tól ez a párkányfogadó kötelező. (kivétel KF400, KF405, KF410 és KF500) Szerelőfülek alkalmazása nem lehetséges. A Purenit párkányfogadó jó hőszigetelő és kiválóan terhelhető KF400, KF405, KF410 és KF500 profiloknál nehéz kivitel esetén a nagy terhelhetőség miatt a standard párkányfogadót alkalmazzuk. ZR, IR és HR tokprofilokra nem alkalmazható Küszöbre nem szerelhető.4.4 Keskeny párkányfogadó A keskeny párkányfogadó kívülre és belülre egyaránt szerelhető (rendeléskor közlendő). Ezen kívül két párkányfogadó egymásra szerelése is lehetséges (lásd mellékelt keresztmetszeti ábra). Vegyük figyelembe, hogy a keskeny párkányfogadó esetén nem alkalmazható szerelőfüles szerelés. A csavarokkal vagy dübellel történő szerelés is csak meghatározott esetekben lehetséges. KF200, KF200 KANTO, KV240, SOLION és KF220 termékeknél a dübeles és csavaros szerelés csak akkor lehetséges, ha a párkányfogadót kívülre szereljük. KF300 és KV340 termékeknél a dübeles és csavaros szerelés csak akkor lehetséges, ha a párkányfogadót belülre szereljük. 30 Tömíteni! 30 Tömíteni! Tömíteni! Tömíteni! Tömíteni! Tömíteni! ZR, IR és HR toknál nem alkalmazható. Küszöbre nem szerelhető 2-nél több párkányfogadó egymás felett. Habszigetelt párkányfogadó nem kivitelezhető. CR toknál KF300 és KV340 esetén 90 mm-es tokoknál síkban futó vagy keskeny párkányfogadóval kombinálva 13

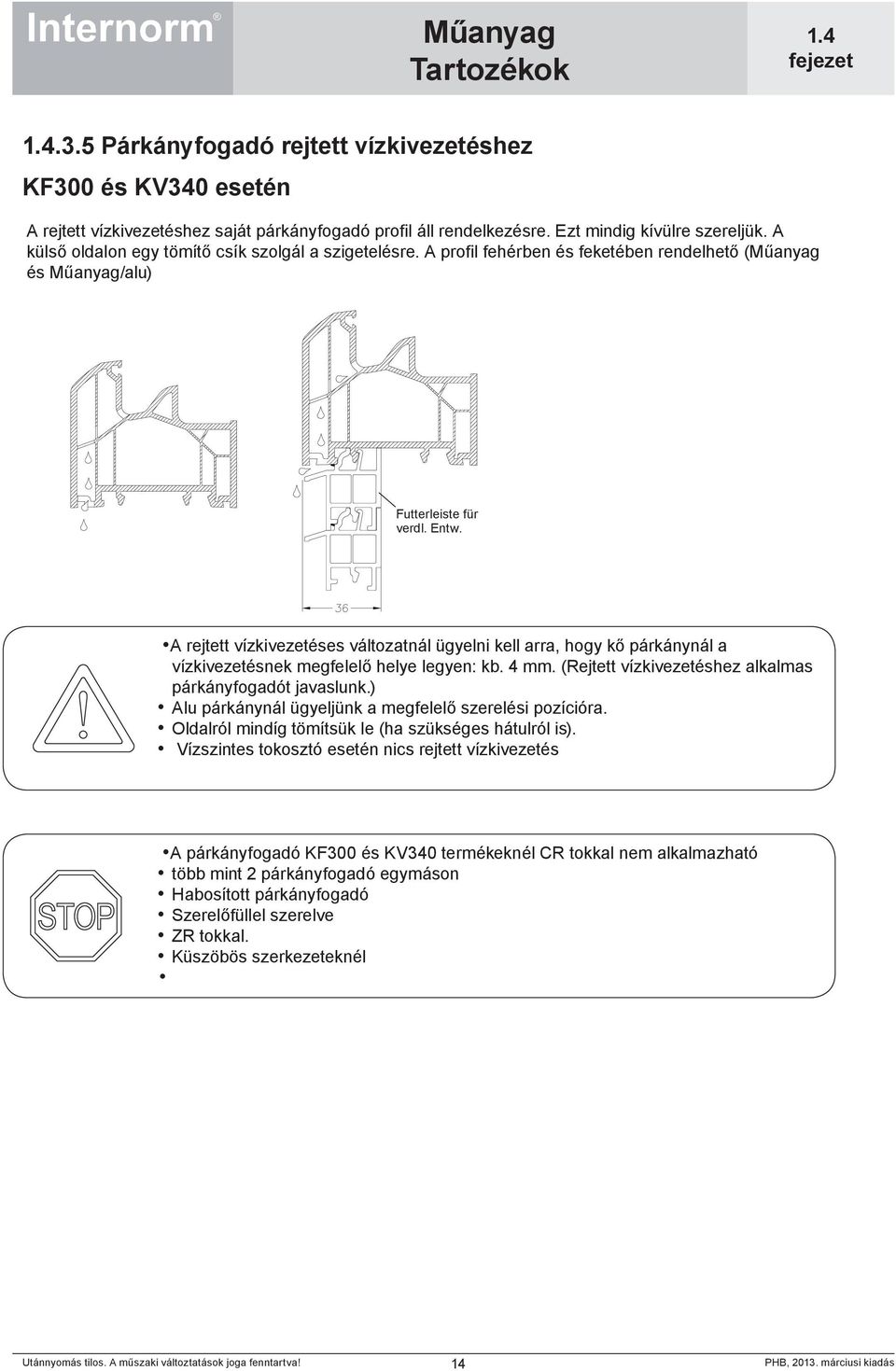

14 .3.5 Párkányfogadó rejtett vízkivezetéshez KF300 és KV340 esetén A rejtett vízkivezetéshez saját párkányfogadó profil áll rendelkezésre. Ezt mindig kívülre szereljük. A külső oldalon egy tömítő csík szolgál a szigetelésre. A profil fehérben és feketében rendelhető (Műanyag és Műanyag/alu) Futterleiste für verdl. Entw. A rejtett vízkivezetéses változatnál ügyelni kell arra, hogy kő párkánynál a vízkivezetésnek megfelelő helye legyen: kb. 4 mm. (Rejtett vízkivezetéshez alkalmas párkányfogadót javaslunk.) Alu párkánynál ügyeljünk a megfelelő szerelési pozícióra. Oldalról mindíg tömítsük le (ha szükséges hátulról is). Vízszintes tokosztó esetén nics rejtett vízkivezetés A párkányfogadó KF300 és KV340 termékeknél CR tokkal nem alkalmazható több mint 2 párkányfogadó egymáson Habosított párkányfogadó Szerelőfüllel szerelve ZR tokkal. Küszöbös szerkezeteknél 14

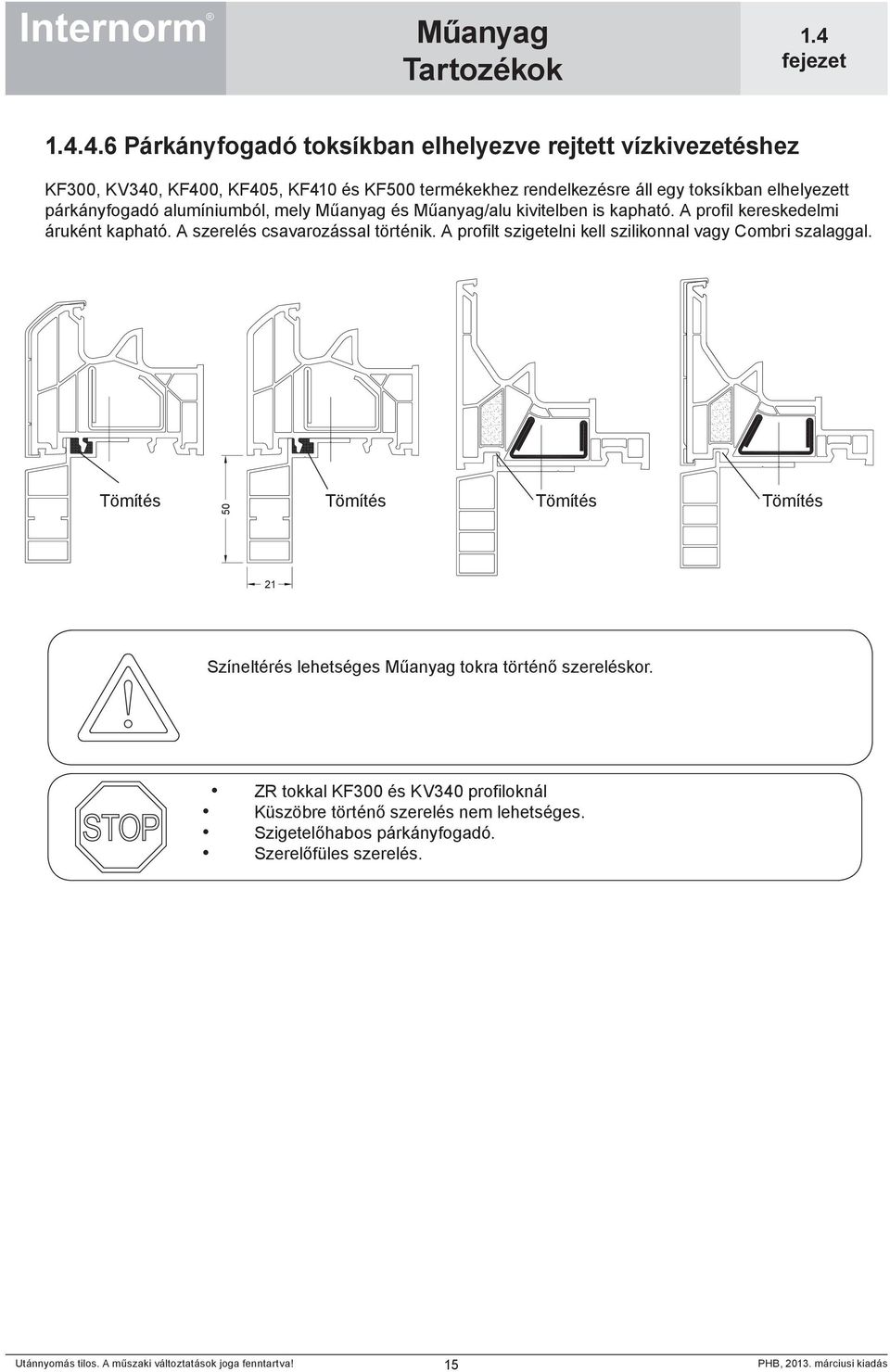

15 .4.6 Párkányfogadó toksíkban elhelyezve rejtett vízkivezetéshez KF300, KV340, KF400, KF405, KF410 és KF500 termékekhez rendelkezésre áll egy toksíkban elhelyezett párkányfogadó alumíniumból, mely Műanyag és Műanyag/alu kivitelben is kapható. A profil kereskedelmi áruként kapható. A szerelés csavarozással történik. A profilt szigetelni kell szilikonnal vagy Combri szalaggal. Tömítés 50 Tömítés Tömítés Tömítés 21 Színeltérés lehetséges Műanyag tokra történő szereléskor. ZR tokkal KF300 és KV340 profiloknál Küszöbre történő szerelés nem lehetséges. Szigetelőhabos párkányfogadó. Szerelőfüles szerelés. 15

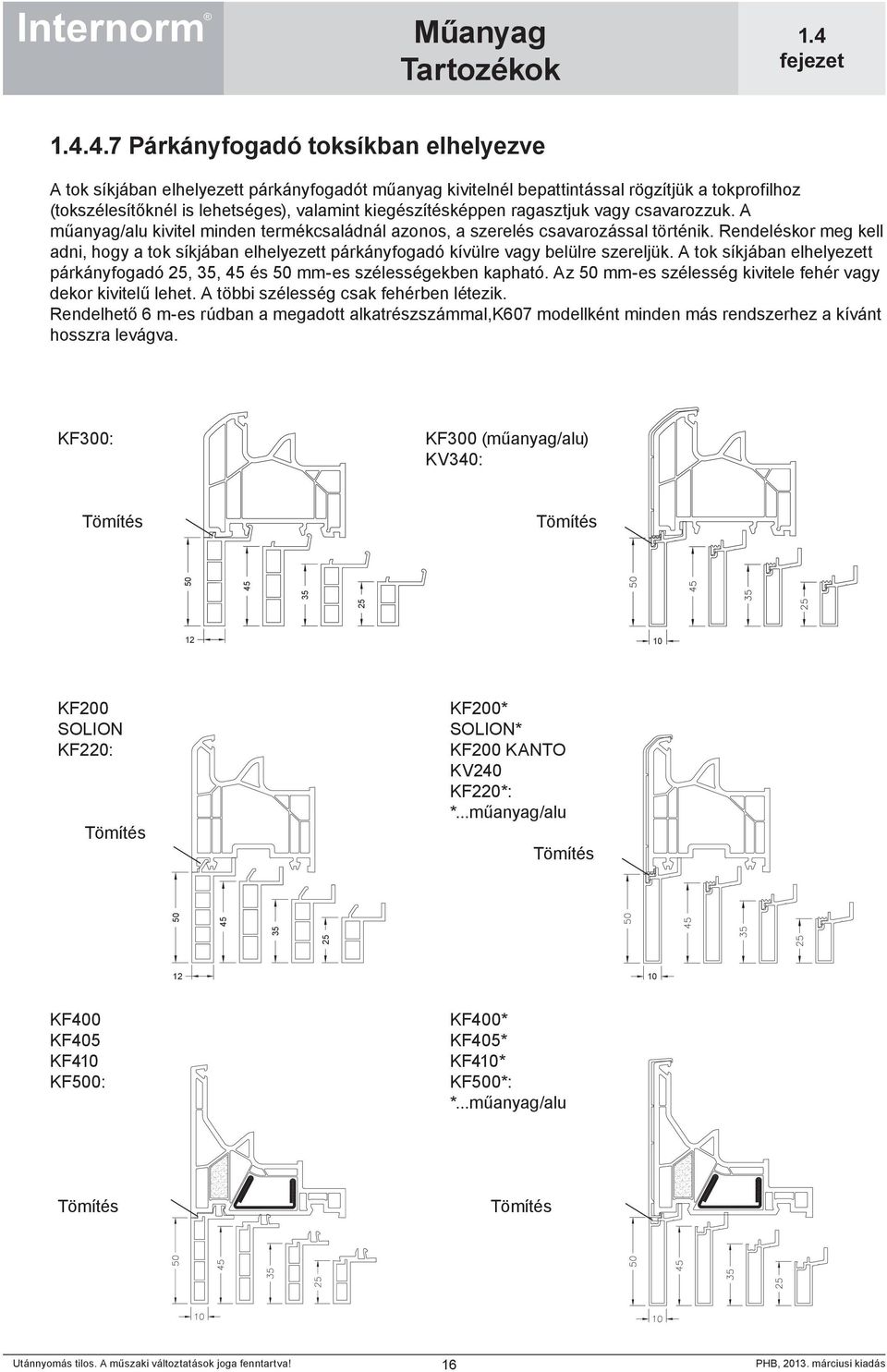

16 .4.7 Párkányfogadó toksíkban elhelyezve A tok síkjában elhelyezett párkányfogadót műanyag kivitelnél bepattintással rögzítjük a tokprofilhoz (tokszélesítőknél is lehetséges), valamint kiegészítésképpen ragasztjuk vagy csavarozzuk. A műanyag/alu kivitel minden termékcsaládnál azonos, a szerelés csavarozással történik. Rendeléskor meg kell adni, hogy a tok síkjában elhelyezett párkányfogadó kívülre vagy belülre szereljük. A tok síkjában elhelyezett párkányfogadó 25, 35, 45 és 50 mm-es szélességekben kapható. Az 50 mm-es szélesség kivitele fehér vagy dekor kivitelű lehet. A többi szélesség csak fehérben létezik. Rendelhető 6 m-es rúdban a megadott alkatrészszámmal,k607 modellként minden más rendszerhez a kívánt hosszra levágva. KF300: KF300 (műanyag/alu) KV340: Tömítés Tömítés KF200 SOLION KF220: Tömítés KF200* SOLION* KF200 KANTO KV240 KF220*: *...műanyag/alu Tömítés KF400 KF405 KF410 KF500: KF400* KF405* KF410* KF500*: *...műanyag/alu Tömítés Tömítés 16

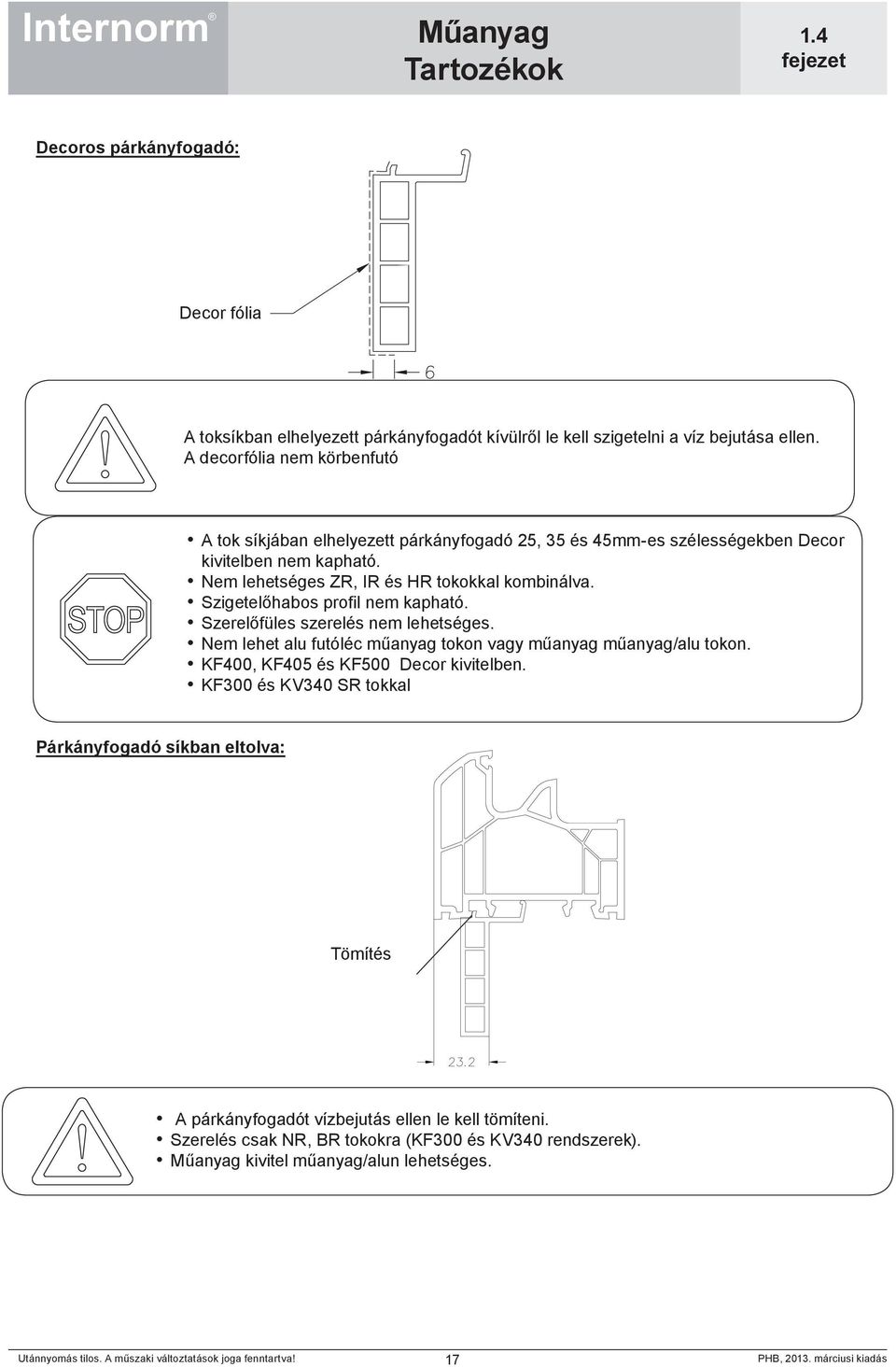

17 Decoros párkányfogadó: Decor fólia A toksíkban elhelyezett párkányfogadót kívülről le kell szigetelni a víz bejutása ellen. A decorfólia nem körbenfutó A tok síkjában elhelyezett párkányfogadó 25, 35 és 45mm-es szélességekben Decor kivitelben nem kapható. Nem lehetséges ZR, IR és HR tokokkal kombinálva. Szigetelőhabos profil nem kapható. Szerelőfüles szerelés nem lehetséges. Nem lehet alu futóléc műanyag tokon vagy műanyag műanyag/alu tokon. KF400, KF405 és KF500 Decor kivitelben. KF300 és KV340 SR tokkal Párkányfogadó síkban eltolva: Tömítés A párkányfogadót vízbejutás ellen le kell tömíteni. Szerelés csak NR, BR tokokra (KF300 és KV340 rendszerek). Műanyag kivitel műanyag/alun lehetséges. 17

18 .4.8 Párkánycsatlakozó profil A párkánycsatlakozó profilt az ablak beépítése után minden ablak típusnál be lehet pattintani. ét különböző kivitel létezik belőle: - KF200, KF200 KANTO, KV240, SOLION und KF220 - Vágott kivitel KF300 és KV340 profilokhoz Tömítés Tömítés Alu párkány Párkány csatlakozó profil Puffer Alu párkány Párkány csatlakozó profil vágott kivitel Puffer Beépítés: A kiugró kart a profil aljához kell igazítni majf felfelé megnyomni és a profilra felpattintani. Az alu párkányt mögé beakasztani és a puffer segítségével a szögét beállítani. Kiegészítésként párkányt a profilhoz lehet csavarozni. Párkányfogadó profil ZR, IR és HR tokoknál Párkányfogadó profil alu küszöbhöz 18

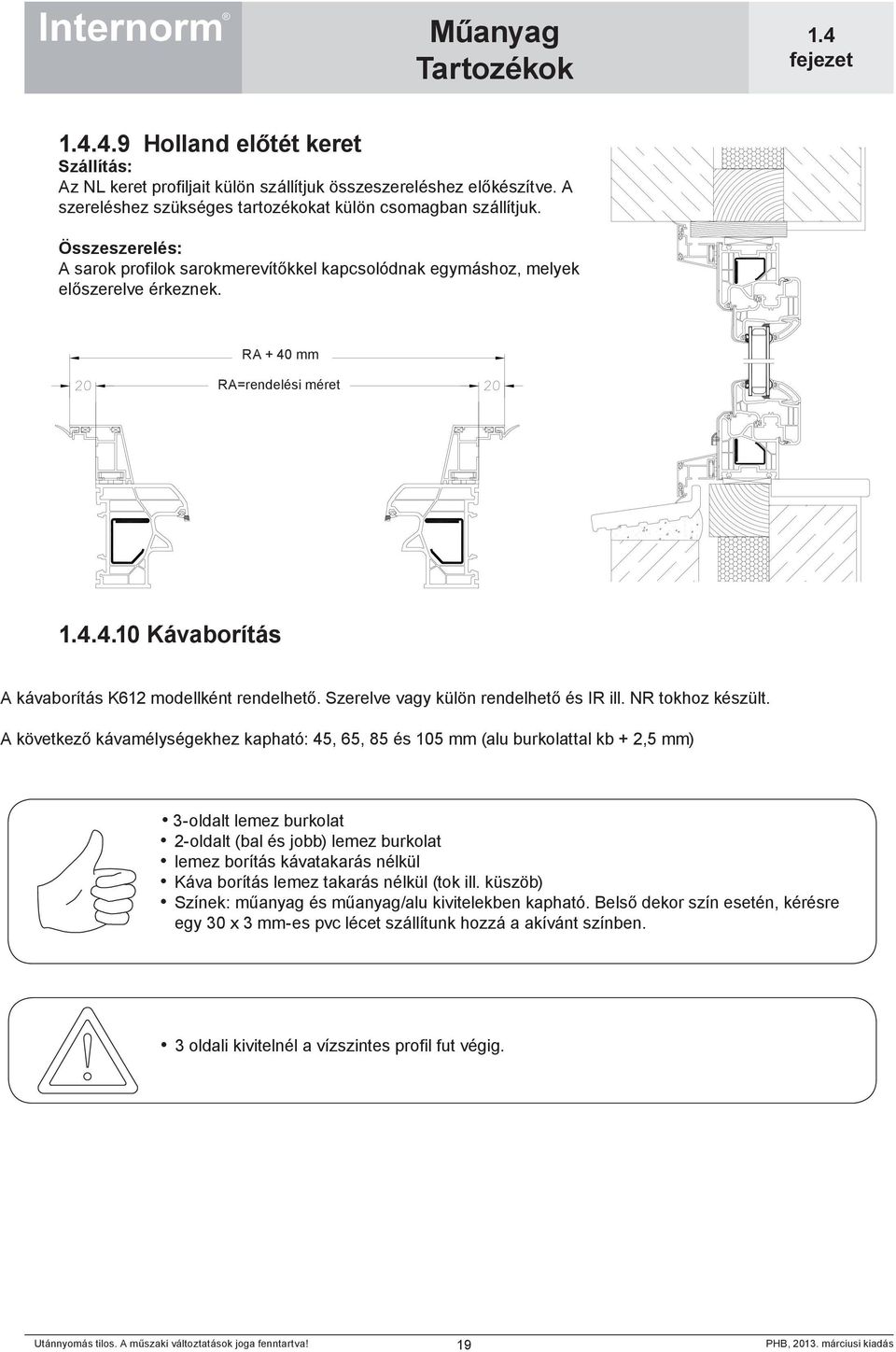

19 .4.9 Holland előtét keret Szállítás: Az NL keret profiljait külön szállítjuk összeszereléshez előkészítve. A szereléshez szükséges tartozékokat külön csomagban szállítjuk. Összeszerelés: A sarok profilok sarokmerevítőkkel kapcsolódnak egymáshoz, melyek előszerelve érkeznek. RA + 40 mm RA=rendelési méret.4.10 Kávaborítás A kávaborítás K612 modellként rendelhető. Szerelve vagy külön rendelhető és IR ill. NR tokhoz készült. A következő kávamélységekhez kapható: 45, 65, 85 és 105 mm (alu burkolattal kb + 2,5 mm) 3-oldalt lemez burkolat 2-oldalt (bal és jobb) lemez burkolat lemez borítás kávatakarás nélkül Káva borítás lemez takarás nélkül (tok ill. küszöb) Színek: műanyag és műanyag/alu kivitelekben kapható. Belső dekor szín esetén, kérésre egy 30 x 3 mm-es pvc lécet szállítunk hozzá a akívánt színben. 3 oldali kivitelnél a vízszintes profil fut végig. 19

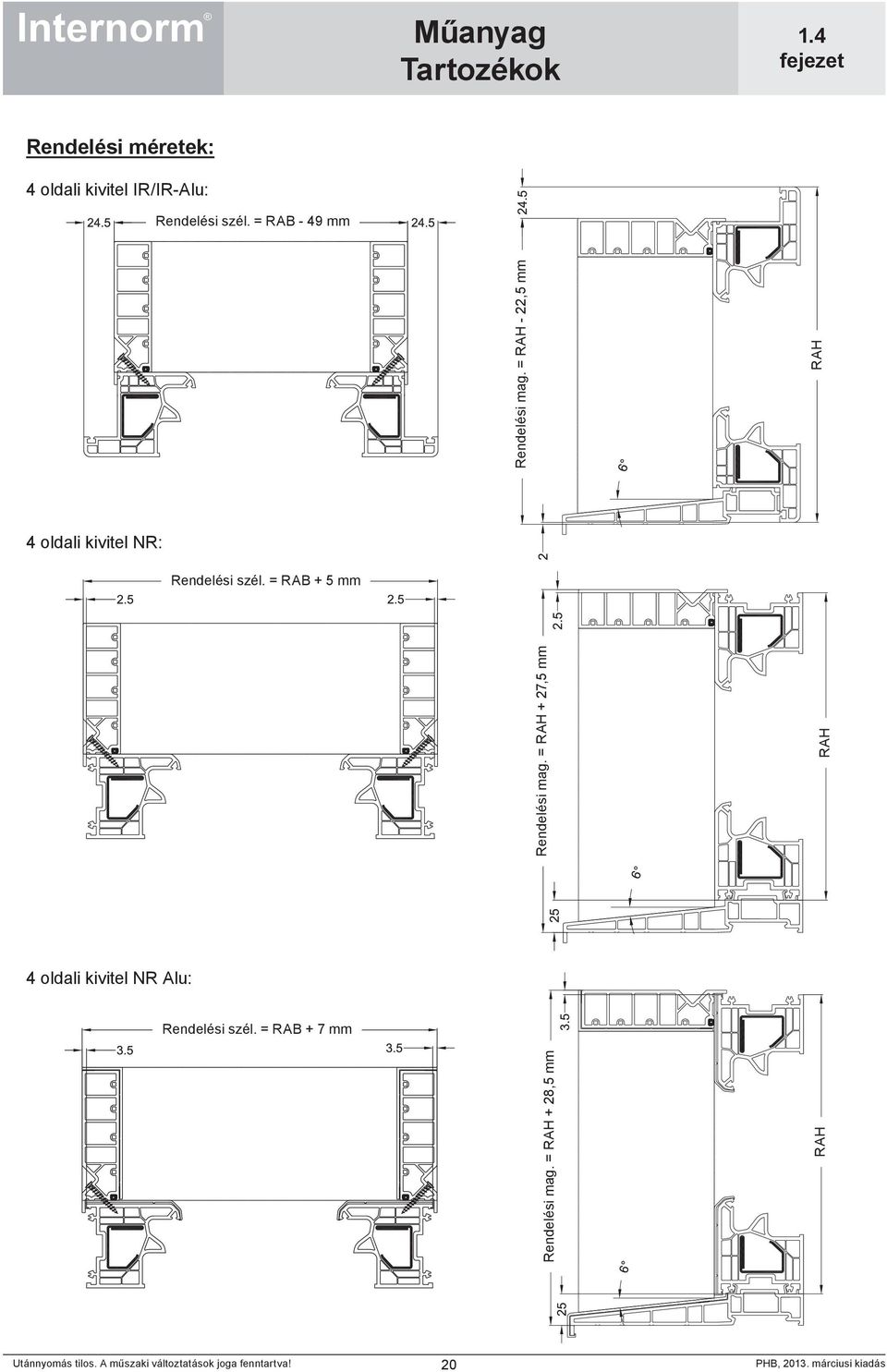

20 Rendelési méretek: 4 oldali kivitel IR/IR-Alu: Rendelési szél. = RAB - 49 mm Rendelési mag. = RAH - 22,5 mm RAH 4 oldali kivitel NR: Rendelési szél. = RAB + 5 mm Rendelési mag. = RAH + 27,5 mm RAH 4 oldali kivitel NR Alu: Rendelési szél. = RAB + 7 mm Rendelési mag. = RAH + 28,5 mm RAH 20

21 2 oldali kivitel IR/IR-Alu: Rendelési szél. = RAB - 49 mm Rendelési mag. = RAH - 25 mm RAH 2 oldali kivitel lemez burkolattal NR: Rendelési szél. = RAB + 5 mm Rendelési mag. = RAH + 25 mm RAH 2 oldali kivitel lemez burkolattal NR Alu: Rendelési szél. = RAB + 7 mm Rendelési mag. = RAH + 26 mm RAH 21

22 Ha a lezárólécre szükség van, akkor a kávaborítást 6 fokos srég vágással és 0mm-es túlmérettel kell rendelni. A lezáróléc a kávaborítás külső szélének szélességében készítjük. A lezárlóléc színe megegyezik a kávaborítás színével. A lezárlóléc szerelése mindig a helyszínen történik. Lezárlóléc nélküli rendelésnél a kávaborítás túlnyúlása 30mm-ig lehetséges. Ha megadjuk, hogy kávaborítás felszerelve, akkor azt gyárilag felszereljük (összecsavarozva tömítőszalaggal 38075). Tömítés a kávatakaró és a párkány között: A mellé csomagolt tömítőszalaggal Kávatakaró tömítés (cikkszám ). Tömítés IR toknál: alul vízszintesen ragasztó szalaggal 22x1,3 mm (cikkszám ) Tömítés NR toknál: műanyag ragasztóval (cikkszám: ill ) alul vízszintesen a tartó lábakra a teljes szélességben fel kell vinni és a párkányt szerelni. Homlokzati oldalon a kávatakaró és a párkány tömítése a falhoz: Szilikonnal és butyl szalaggal: 60x40 mm (cikkszám ) Annak érdekében, hogy a vízzárást megoldjuk, alul vízszintesen a tok és az alu között valamint a saroknál tömíteni kell..5 Takarólécek A takaróléc feladata, hogy lefedje a fugát azon a részen, ahol az ablak az építési felülethez csatlakozik. A takarólécet ragasztással rögzítjük a tokprofilra. A léc csak fehér színben kapható..5.1 Szögprofil sarokcsatlakozáshoz A sarokcsatlakozáshoz kialakított szögprofil a szigetelt saroktakaró profillal 100/56/7 együtt lehetővé teszi a kávák rejtett szereléssel történő lefedését, vagyis a lefedéshez nem szükséges a szögprofilok hegesztése. A szigetelt saroktakarókat gérbe vágjuk, és a sarokcsatlakozáshoz kialakított szögprofilba csúsztatva rögzítjük őket egymáskoz. A sarokcsatlakozáshoz kialakított szögprofil és a 100/56/7 szigetelt saroktakaró csak fehér színben kapható..5.2 Műanyag takarók A műanyag takarók30/3, 40/3, 50/3, 60/3, 97/3 méretekben, fehérben és minden decor színben kaphatók. 22

23 .5.3 Winkel Műanyag szögprofil A szögtakaró fehér vagy dekoros kivitelben kapható, ahol a dekorfólia a külső vagy a belső odalon található. Kivétel a 80/60/3 és 100/50/3, melyek csak fehérben rendelhetők. Habosított szögtakarók: A hab szögtakaró fehér vagy dekoros kivitelben kapható, ahol a dekorfólia a külső odalon található. belső oldal külső oldal A B C PVC DECOR ALU geschäumt x x x x x x x x x x x x x x x x x x x x x x x x x x x x Aluminium srég 80x100x3 szögtakaró Minden rendszernél alkalmazható ZR tok esetén. IR toknál (KF200 u. SOLION) a profilt csavarozzuk A takaró Műanyag és Műanyag/alu kivitelben készül. Kereskedelmi áruként rendelhető, cikkszáma: ZR takaró profil ZR takaró profil A ZR takaró profillal egy optimális beépítési csomópont hozható létre ZR tokkal kombinálva. tömítő zsinór Tömítő anyag Tömítés 23

24 .6 Soroló profilok A sorolóprofilokat két vagy több ablak egymáshoz sorolása esetén használjuk. Ahogyan az előző ben leírtuk, a tokszélesítőkkel történő falak közti összekötéshez sorolóprofil is szükséges. a) nem látható soroló profil Mivel a sorolóprofil beépítés után nem látható, nincsenek különböző színű kivitelek. A sorolóprofil vagy 6 m-es rúdban alkatrészszámmal vagy méretre vágva KKOP modell megnevezéssel a szükséges hossz mínusz 24 mm-re rendelhető, hogy esetleges oldalsó csatlakozásokhoz (pl. tokszélesítők) ne kelljen a sorolóprofilt megmunkálni. A sorolót külön szállítjuk. A rejtett soroló profilt az alumínium borításból adódó méret különbség miatt műanyag/alu szerkezeteknél nem lehet alkalmazni. KF200, SOLION és KF220 KF300 KF400, KF405, KF410 és KF500 b) Látható soroló profil Ezen a sorolón mindkét oldalon fekete gumiajkak találhatók, melyek a beépítés után láthatók maradnak. Alternatívaként szürke gumival is rendelhető. A méret megadásához a profil 3mm-es látható szélességét figyelembe kell venni. Műanyag/alu kivitelű KF300 és KV340 esetén a látható KF200/SOLION sorolót használjuk. A nagyobb beépítési mélység miatt a gumi ajkak a külső síkban nem tömítenek, de ezen a területen extra vízbelépés elleni tömítésre van szükség! KF200, KF200 KANTO, KV240, SOLION és KF220 profiloknál a látható (levágott) KF200/SOLION sorolót (Cikkszám: ill ) alkalmazzuk. A külső tömítés az excl. sorolás tömítővel történik. A méret megadásához a profil 3mm-es látható szélességét figyelembe kell venni. A sorolóprofil vagy 6 m-es rúdban alkatrészszámmal vagy méretre vágva KKOPSI/DKOPSI modell megnevezéssel rendelhető. A levágott soroló profil a végek sarkánál le van marvachlüsse befräst. A sorolót külön szállítjuk. 24

25 Látható soroló profil műanyag KF200 és SOLION és KF220 KF300 KF400, KF405, KF410 és KF500 Látható soroló profil műanyag/alu KF200, SOLION és KF220 KF300 KF400, KF405, KF410 und KF500 A helyszínen el kell végezni a tömítést a kívülről történő vízbejutás megakadályozására! A függőleges sorolókat végigfutóra kell kivitelezni, és a vízszinteseket arra illeszteni, hogy a vízkivezetést biztosítsuk! A sorolt elemeket össze kell csavarozni. Javasoljuk, hogy minden második elemet csavaros szerelési kóddal rendeljen. Ha oldalt és felül rövid alu borítást alkalmazunk, ügelni kell arra, hogy a sorolási oldalon hosszú alu burkolat legyen. A sorolt szerkezeteknél a tömítést a helyszínen kell megoldani tömítőszalag, szilikon és csavarozás segítségével. KF400, KF405, és KF500 profiloknál a csavarozás után is meg kell tartani a 3 mm-es hézagot (csapó eső elleni védelem) 25

26 Műanyag/alu kivitel rejtett sorolóval.7 Dilatációs profil A rugalmas profil rendelhető rúdban vagy leszabva (Modell D613). A szereléskor a profilt a szerelési útmutatónak megfelelően a tokhoz kell csavarozni. A takaróiéceken a tömítések már rajta vannak, kívülről azonban a szerelés helyszínén további tömítés szükséges. Kivétel a PVC takaróléc. Rúdban rendelve a tömítéseket külön szállítjuk, ezek feketében (34105) vagy szürkében (34004) lehetségesek. A takarókat ragasztóanyaggal kell biztosítani (különösen a PVC profilt). A dilatációs profilok kb 5 mm-es tágulást tudnak felvenni. KF200, KF200 KANTO, KV240, SOLION és KF220 Excl. takaróléc Alk.sz.: Dilatációs profil Tömítőszalag PVC-takaróléc Alk.sz.: KF300 és KV Excl. takaróléc Alk.sz.: Dilatációs profil Tömítőszalag PVC-takaróléc Alk.sz.:

27 KF400, KF405, KF410 és KF500 Alu takaróléc Alk.sz.: Dilatációs profil Tömítőszalag PVC-takaróléc Alk.sz.: A letéphető szalagot a beépítés előtt kell eltávolítani A helyszínen el kell végezni a tömítést a kívülről történő vízbejutás megakadályozására! (pl. Compri szalag) KF300 esetén a külső takaróléc műanyag kivitelben is alumíniumból készül! Színeltérés lehetséges. Ügyeljen a szükséges tágulási fugára! Dilatációs profil és lizéna alkalmazása! (lásd szerelési előírások) Dilatációs profil vízszintesen ZR és IR esetén 27

28 .8 Ragasztott vagy imitált osztólécek A szigetelőüvegbe látható távtartók kerülnek beépítésre, az üvegosztás imitálására. A rendelhető műanyag és műanyag/alu álosztók szélessége: 30, 40, 60, 97 és 114 mm (114 mm csak KF410-nél) Ragasztható műanyag és ALU osztóléc *...csak KF410 ALU ragasztott álosztó KF200 KANTO műanyag és műanyag/alu álosztók KF 410-hez. Kiviteli lehetőségek Konstrukciós kivitelek: Íves konstrukciók: Minimális ívsugarak (külső sugár): 30 mm Műanyag R = 180 mm 30 mm ALU R = 180 mm 40 mm Műanyag R = 250 mm 40 mm ALU R = 250 mm 60 mm Műanyag R = 560 mm 60 mm ALU R = 560 mm 97 mm Műanyag és ALU nem lehetséges! 28

29 Az osztóléc minimális hossza 100mm, különben nem lehet bemarni. KF410 Home Pure csak 114 mm-es álosztóval lehetséges Ha 44 ill 48 mm-es üvegre az álosztókat a helyszínen ragasztjuk fel, akkor azt fix-o-rounddal is meg kell erősíteni. Nincs íves és szegmensíves álosztó Kanto profilnál 97 mm és 114 mm-es íves álosztó habosított álosztó. Ragasztott osztólécek sugaras csatlakozással Sarokcsatlakozás 30 és 40 mm-es osztólécekkel lehetséges. Csatlakozás 30, 40 és 60 mm-es osztólécekkel. Három 97 mm-es osztóléc csatlakozása nem lehetséges. A kivitelezés két 60 mm-es és egy 92 mm-es osztóléccel lehetséges. Ez a csatlakozás csak 30 és 40 mm-es osztólécekkel lehetséges. Rajzok: A tengelyek beszúrási pontja a negyedkör vagy félkör középpontja 29

30 Szögletes kivitel Sugaras cstalakozás dekor kivitelben Eloxált kivitel Srég kivitelek A csatlakozási mód minden osztóléccel megvalósítható Osztólécek egymásra helyezése Minden színvariációban osztóléc az osztólécen A 30mm a 40mm-esen kombinációk kivételével minden osztóléc kombináció lehetséges fehérben és műanyag/alu színekben is! Az egyoldalon ragasztott osztólécek, valamint ragasztott osztólécek látható távtartó nélkül csak műszaki tisztázást követően kaphatók. Díszprofil osztólécre helyezése Osztólécek egymásra helyezése CF szárnyprofiloknál Osztólécek egymásra helyezése fix üvegezésnél (kivétel 24 mm-es üvegezés KF300) Osztólécek egymásra helyezése minden 3-szoros üvegezésnél belül Fix üvegezésnél a nagyobb üvegbeállási mélység miatt a 40 mm-es osztóléc 30 szög alatt nem csatlakoztatható. Alu osztólécek műanyag kivitelű elemeken 30

31 .9.1 Konterek A műanyag/alu kivitelnél 97 mm-es ill. 114 mm-es ragasztott osztóléccel (kívül alumínium, belül PVC fehér vagy Decor) történik az egymásra helyezés. Fix üvegezésnél kb. 3mm-es osztóléc eltolódás történik. (kivétel KF410) Alu álosztó 97 mm Pvc álosztó 97 mm Pvc álosztó 97 mm Pvc álosztó 97 mm Alu álosztó 114 mm Pvc álosztó 114 mm Pvc álosztó 114 mm Pvc álosztó 114 mm dísz és nutpanelekkel kombinálva.9.2 Váltószárny imitáció Minden rendszernél műanyag, decor, műanyag/alu kivitelben lehetséges. 40 mm osztóléc 60 mm osztóléc KF300 és KF200 esetén 24 és 32 mm üvegezéssel lehetséges. SOLION esetén csak 24 mm üvegezéssel készíthető. Váltószárny imitáció CF szárnynál fix üvegezésnél (kivétel 24 mm-es üveg KF300) 31

32 .10 Szegmensíves- ill. köríves ívimitációk A szegmens ív imitációk KF300, KF200 és SOLION termékeknél Műanyag, Műanyag/alu, Decor kivitelben lehetségesek. Kivitelezés: A szegmens ív imitációknál belül és kívül a szigetelőüvegre (minden üvegvastagság lehetséges) alu lemezt ragasztunk. Lezárásként az alsó vágásélt 30mm-es íves, ragasztott osztóléccel fedjük le. A szigetelőüvegekbe íves távtartót építünk be. A lemez a szegmens íves ívimitáció középső részén nem lehet keskenyebb 45 mm-nél. A maximális magasság oldalt nem lépheti túl a 400mm-t, különben a szigetelőüveget a feszültség miatt repedésveszély fenyegeti. A szegmens ív imitáció szárnyakon és fix üvegezésű elemeken egyaránt lehetséges. Lemez Osztóléc A Decor fólia struktúrájának száliránya a panellel ellentétben vízszintes. Erre figyelni kell, ha a kettőt kombináljuk!.11 Osztóléc keretek Osztóléc keretek csak PVC osztólécekből (fehér és Decor ) készíthetők. Vegyük figyelembe: a fehér osztóléc kereteket hegesztjük és hornyoljuk, a Decor osztóléc kereteket csak illesztjük. Alumínium osztólécből készült osztóléc keretek. 32

33 .12 Szárny imitációk fent és lent Ez a szárnymagasítás egy imitáció az NF szárnyaknál ragasztással ill. az NF szárnyaknál ékeléssel fix üvegezésű elemek esetében. - Kívül és belül 40, 60 vagy 97 mm-es osztólécet ragasztunk fel ragasztószalag segítségével, az osztóléc közvetlenül a tokprofilhoz kapcsolódik. - Ez a megoldás az Műanyag/alu kivitelre is érvényes, csak ott kívül 40, 60 vagy 97 mm-es alu osztólécet ragasztunk fel. KF200 és SOLION KF300 és KV340 KF200 KANTO KF410 Home soft KF410 Ambiente Optikai hiányosság az üveg belső méretnél a 60 mm, 97 mm-es ill 114 mm-es álosztónál (eltolódás a fix és a szárny elem között)! 114 mm-es álosztó csak KF410-nél Különbség a belső és a külső álosztóknál. Szárny imitáció KF410 Home pure 33

34 .13 Vízszintes szárnyosztó A szárnyosztó profil beépítésével az üvegfelületet osztjuk fel. Az üvegfelület felosztása a kedvezőtlen üveglap formák elkerülése érdekében szükséges. További gyakori felhasználási területe ajtók esetében mutatkozik, ahol az üvegfelület felosztásának segítségével az alsó részen szárnymagasítót építhetünk be. A szárnyosztó minden színkivitelben kapható. Az üveg panelt asszimetrikus an helyezzük el és 97 ill. 114 mm-es (KF410) álosztóval takarjuk le.. Vízszintes/függőleges szárnyosztó: 97 KF300, KF200, KF200 KANTO, SOLION KF410 Home pure KF410 Home soft/ambiente Vizszintes elhelyezésnél az alsó üveg mindíg nagyobb beálással készül. Függőleges kivitelben pedig mindíg a bal oldali mezőnél van a ngyobb beállás (belülről nézve). A minimális üveg és panelméret 150 mm max 3 db vízszintes szárnyosztó max 1 db függőleges szárnyosztó függőleges szárnyosztó csak ragasztott rendszereknél lehetséges függőleges szárnyosztó ncsak 1132 mm-es szárnyszélességig lehetséges Függőleges kivitelnél panelként csak üveg panelt lehet alkalmazni. Íves kivitelek Kereszt irányú csatlakozások Szárnyosztók T-csatlakozása Srég szárnyosztó profilok Szigetelőhabos szárnyosztó profil Különböző üvegvastagságok Alul és felül vagy jobb és bal oldalon azonos üveg vagy panel kód vízszintes és függőleges zsárnyosztók kombinálása 34

35 .14 Saroksoroló profilok A 90 -os saroksoroló profil Műanyag és Műanyag/alu kivitelben kapható. A saroksoroló profilra tokprofilok és tokszélesítők sorolhatók. A megfelelő szigetelés elérése érdekében ezeket a sorolás előtt le kell szigetelni. A 90 -os saroksorolót 1701 mm-es magasságtól merevítjük. 90 -os saroksoroló A 90 -os saroksoroló cikkszáma: K603 KF200 SOLION KF220 Műanyag KF300 Műanyag KF400, KF405, KF410 és KF500 Műanyag KF200 SOLION KF220 Műanyag/alu KV240 KF300 Műanyag/alu KV340 KF400, KF405, KF410 és KF500 Műanyag/alu - Amennyiben a tokprofilokat közvetlenül a saroksoroló profilhoz soroljuk, akkor helyhiány miatt nem lehetséges mindkét elemet szárnnyal ellátni (a kilincs akadályozza a szárny kinyitását). Ebben az esetben a saroksoroló profilra tokszélesítő profilokat kell sorolni. - KF200, KF200 KANTO, KV240, SOLION, KF220, KF300 és KV340 rendszereknél a kedvezőtlen izoterm folyamatok ill. az alacsony felületi hőmérséklet miatt a sarok területén, legalább 2 cm szigetelőanyagot kell felvinni. - Ha a saroksorolót méretre vágva rendeljük, az alsó részen mindíg ki lesz marva, hogy a párkányt be tudjuk akasztani. Továbbá mindíg szállítunk hozzá egy szivacs részt, amellyet a párkányfogadóhoz és a saroksorolóhoz kell ragasztani, hogy a saroksorló alatti rést kitöltsük. Belső sarok sorolásnál műanyag/alu kivitel Szigetelőhabos saroksoroló (kivétel KF400, KF405, KF410 és KF500) KF400 SR tokkal (fix és szárny) 35

36 .15 Állítható saroksoroló Az állítható saroksoroló minden termékcsaládnál (kivétel KF400,KF405, KF410 és KF500) minden színkivitelben lehetséges. Műanyag/alu kivitel esetén ill.kv340, KF200 Kanto és KV240 termékeknél a beépítési szögnek megfelelően alu takarólemezt kell rendelni (beépítéskor felragasztandó és tömítendő). Állítható saroksoroló rendelése esetén a hosszúságot és a színt kell megadni (az állítható saroksoroló hossza standard beépítési szituáció esetén megegyezik az ablak tokkülméretével). Az állítható saroksorolót mindig beépítéskor szigeteljük és szereljük. Ha 118 alatti szögre van szükség, akkor szabással (helyszínen) a KF300 és KV érhető el, KF200, KF200 KANTO, KV240,SOLION és KF220 termékeknél 110 szög érhető el. Szereléskor az alumínium merevítő csövet a szögfelezőben összecsavarozzuk a tokprofillal. Ezután belül és kívül felragasztjuk a hornyolt profilokat. Az Műanyag/alu kivitelnél ill. KV340, KV240 és KF200 KANTO termékeknél kívülre a szögletes alulemezt kell felragasztani. Az állítható saroksoroló profil modellszáma: K606. KF200 KF200 KANTO KV240 SOLION KF220 ALU zárt szelvény Állítható saroksoroló KF300 KV340 Hornyolt PVC takaróléc (Műanyag/alu: szögletes ALU lemez) ALU zárt szelvény Hornyolt PVC takaróléc 50mm (kapható: fehérben, EI, CW és EW kivitelben) Javaslatok a zárt szelvény szigetelésére: Szigetelőanyag Ragasztott osztóléc 40mm Szigetelőanyag 36

37 Az állítható saroksoroló, kialakítása miatt, nem biztosítja a tokprofilokra jellemző U-értéket. Ennek megfelelően szigetelni kell (2 cm szigetelőanyag kívül). Különösen az ablakpárkány csatlakozás területén kell ügyelni a gondos szigetelésre és tömítésre a vízbejutás ellen. A hornyolt PVC takaróléc és a legömbölyített ALU sarokprofil max hossza 3 m. A csövet alul és felül szerelőhabbal le kell zárni, hogy a kémén effektust elkerüljük Ragasztó szalagot nem szállítunk hozzá. 37

38 .16 Záróprofil PVC takaráshoz Ezt a záróprofilt kávák PVC szögprofilokkal történő takarásához használjuk. A profilba 7 mm vagy 3 mm falvastagságú szögprofil csúsztatható be. A szögprofilok a belső és külső oldalra egyaránt becsúsztathatók. A profil rögzítése a tokprofilra történő rápattintással és kiegészítő ragasztással történik. Mivel a záróprofil beépítés után nem látható, nincsenek színvariációk. Nincsenek különböző színek, mivel a profil beépítés után nem látható Csatlakozó profil szigetelt saroktakaróhoz KF200, SOLION, KF200 KANTO, KV240 KF220 A szigetelt saroktakaró profil csatlakozó profilja szintén PVC takarások kivitelezésére szolgál. Csak 7mm vastagságú szigetelt saroktakaró profil csatlakoztatható. A csatlakozó profil csak fehérben kapható. KF300 KV340 KF400 KF405 KF410 KF500 A csatlakozási lehetőségek megegyeznek a fent ismertetettekkel. A csatlakozó profil csak fehér színben kapható, és a már felhelyezett ragasztópánt segítségével ragasztható a tokprofilra. A profil KF200, SOLION, KV240, KF200 KANTO és KF220 szerkezeteknél 3,5 mmrel, KF300, KV340, KF400, KF405, KF410 és KF500 szerkezeteknél 1,5 mm-el túllóg a profilon. Ezért nagyobb beépítési hézag szükséges. 38

39 .16.2 Csatlakozó profilok építményhez Kávacsatlakozó profil Törési hely A ragasztó csíkkal rögzíthető, kávához csatlakozó profilok biztosítják a védelmet az ablakokon és ajtókon végzett munkálatok ideje alatt. A záróprofilon két kétoldalú ragasztó csík található. Az egyik oldalt a tokprofilra ragasztjuk, a másik a takaró rögzítésére szolgál. A vakolási munkálatok után a lécet egyszerűen letörjük. A fúga egyrészt a tágulás kiegyenlítésre szolgál, azaz a vakolati repedések elkerülésére, másrészt a későbbi felújítási munkálatok során takarásra használható. A csatlakozó profilokba gipszkarton lapokat is szerelhetünk. Az építményhez csatlakozó profiloknak két fajtája van a fúgához történő csatlakozás takarására: Laposléc tömítő ajkakkal A kivitel ragasztócsíkkal (0,5mm) és tömítő ajkakkal csak fehérben kapható. 3 szélességben készítjük: 20, 30, 50 mm, méretre vágva és 6mes rúdban is. Takaró profil A kivitel ragasztócsíkkal csak fehérben kapható. 3 szélességben készítjük: 20, 30, 50 mm, méretre vágva és 6mes rúdban is. A lécek felhelyezése előtt, a helyet tisztítószerrel (Internorm Reiniger 36911) vagy Primer-el (36913) előkezelni kell..17 Takaróprofil NR + RV A takaróprofilt közvetlenül a tokprofilra vagy tokszélesítőre pattintjuk. Arra szolgál, hogy egyedi beépítési szituációknál a profilok hátoldalát sík módon lezárja. A profil fehér, Arany Tölgy, Oregon Decor, Krém fehér és Nemesfehér színekben kapható. A takaróprofilt nem felszerelve szállítjuk. ZR és IR tokra nem szerelhető. 39

40 .18 Előre gyártott (Prefab) beépítési csatlakozó fólia A fólia az ablakcsatlakozó fúgák nedvesség- és légzáró szigetelését szolgálja a RAL szerelés és az EnEV (energiatakarékossági rendelet) értelmében. Az ügyfél kérésére gyárilag körben felragasztjuk (3 oldalon, mivel a párkányfogadót nem ragasztjuk fel). KF400, KF405, KF410 és KF500 termékeknél 4 oldalt felragsztjuk. Ehhez a fóliára egy ragasztószalagot viszünk Wenn fel, die mely Prefabfolie gyorsan és egyszerűen tapad a PVC felülethez. verputz wird, muß diese A másik oldalt butil-ragasztószalaggal kivitelezzük, zusätzlich miáltal mit Dichtstoff a fólia kihajtott állapotban a falhoz ragasztható. A an ragasztási das Mauerwerk felületnek száraznak és pormentesnek kell lennie. geklebt werden, um eine Az előregyártott fólia egy nagy szakítószilárdságú, vollflächige szövettel Verklebung erősített zu alumíniumfólia, melyet egyik oldalon műanyag erzielen flízzel kasírozunk össze, hogy a vakolási munkálatokhoz jó tapadást biztosítsunk. Wenn die Prefabfolie verputz wird, muß diese zusätzlich Abziehfolie mit von Dichtstoff der an Butylklebefläche das Mauerwerk geklebt abziehen werden, um eine vollflächige Bevakolandó Verklebung ablakkávák zu esetében az egész Prefab fóliát oda kell ragasztani a falhoz butil-ragasztópasztával, hogy a vakolat erzielen megfelelően megtapadhasson a fólián. Abziehfolie von der Butylklebefläche Folie andrücken abziehen A tapadási felület legyen pormentes és száraz. Folie andrücken Feldolgozási hőmérséklet: +5 C C Folie muß lt. Önorm B5320 Mivel a Prefab fólia csak a szélén rendelkezik butil-ragasztószalaggal, vollflächig geklebt sein, damit ezért beépítéskor az egész Prefab fóliát oda kell ragasztani a falhoz butilragasztópasztával, ha az ablakkávát be kell vakolni. die verputzte Folie mit dem KF400, KF405, Untergrund KF410 és verbunden KF500 profiloknál ist, 4 oldalt fel van ragasztva um eventuelle Putzrisse zu vermeiden ZR, IR, HR tokprofil 100mm tokszélesítő Szerelőfüles szerelés Új beépítésű redőny Folie muß és mini lt. Önorm tok fölé B5320 szerelt redőny Azon elemek, ahol vollflächig a 3 oldalon geklebt történő sein, damit ragasztás nem lehetséges: A 2430mm összmagasságot die túllépik verputzte (ezért Folie át mit kell dem azokat helyezni) Sorolások Untergrund verbunden ist, um eventuelle Putzrisse zu vermeiden 40

41 .19 Díszítő profilok Vízszintes díszítő profil (K608 modell) és függőleges tokosztóhoz és váltószárnyhoz (Model K609) A függőleges díszítő profil a tokosztókhoz és váltószárny profilokhoz préselt alumínium profil, és ezért a standard színek mellett minden különleges színben is kivitelezhető. A tokosztóra ill. a kiegyenlítő profilra történő felszerelése rápattintással történik. A szükséges kapcsokat a tokosztóval ill. a kiegyenlítő profillal csavarozzuk össze. A díszítő profil felső és alsó végét záróelemekkel zárjuk le. Szerelés tokosztóra Szerelés stulplécre Vízszintes díszprofil Hogy a víztelenítő nyílást ne fedjük le a 68mm-es tokosztónál a vízszintes díszítő profilt 6 mm-es a középvonalon kívülre helyezzük. Figyelembe kell venni, hogy a profil beépítési magassága miatt, alkalmazása esetén redőnyök és zsalugáterek már nem szerelhetők. A díszítő profilhoz nincs oldalsó takaróelem - Kiegyenlítő profilra történő szerelés KV340 és KV240 esetén NF szárnnyal 41

42 .20 Lizénák A lizénák a profilok ill. konstrukciók statikáját növelik. Az Internorm termékprogrammjában különféle lizénák találhatók. Egyszerű lizénák (K604 modell) Az egyszerű lizéna 50 x 30 x 3 méretű zártszelvény. A lizéna függőleges és vízszintes tokosztó profilra, valamint soroló profilokra szerelhető fel. A zártszelvény takarására PVC és alu takaró profilok állnak rendelkezésre. Az egyszerű lizénát soroló profilk esetén belülre vagy kívülre szerelhetjük. Egyszerű lizéna tokosztóra szerelve Műanyag kivitel esetén Ix=12,8cm^4 Egyszerű lizéna soroló profilra szerelve Műanyag kivitel esetén Egyszerű lizéna tokosztóra szerelve Műanyag/alu kivitel esetén Egyszerű lizéna soroló profilra szerelve Műanyag/ alu kivitel esetén Fúráskép: A lizéna takarót szigetelni kell a víz bejutása ellen (különösen vízszintes szereléskor). Ha a lizénát vízszintesen felülvilágító alá szereljük, akkor az elem sorolásra való szerelést előnyben kell részesíteni a tokosztóra történő szereléssel szemben (a vízkivezető nyílás szabad helyzete!) Tokosztóra történő vízszintes szereléskor figyelni kell arra, hogy a vízkivezető nyílások szabadon maradjanak (esetlegesen a lizénát a középvonaltól kitolva szerelni vagy kivenni). 42

43 Acél lizéna (K610 modell) A lizénák horganyzott, profilozott kétrétegű avél lemezből készülnek, melyek egymással össze vannak szegecselve. A profilokat önmetsző csavarokkal rögzítjük a tokokhoz. Ezért fontos, hogy a tokprofilok elő legyenek fúrva legalább azon az oldalon, ahova a lizénát erősítjük. A szélterehlés elvezetése acél stégekkel történik, amelyek a műanyag profilok nutjaiba kapaszkodnak. Kiegészítés képpen a lizénákat a tartozék toló merevítővel és C-sínnel az áthidalóhoz és az aljzathoz rögzítjük. Ezeket a tartozékokat külön kell megrendelni. Typ 71 OFK 71U Ix=15,6cm 4 T.Nr KF300 KV340 Modell áttekintés KF200, KF200 KANTO, SOLION, KV240 és KF220 KF400, KF405, KF410 és KF500 Typ 84 OFK 84U Ix=25,6cm 4 T.Nr KF300 KV340 KF200, KF200 KANTO, SOLION, KV240 és KF220 KF400, KF405, KF410 és KF500 Typ 97 OFK 97U Ix=43cm 4 T.Nr KF300 KV340 KF200, KF200 KANTO, SOLION, KV240 és KF220 KF400, KF405, KF410 és KF500 43

44 Modell 150 OFK 150U Ix=233cm 4 T.Nr KF200, KF220 éssolion Decor kivitel egyáltalán nem lehetséges 150-es modell KF300, KV240 KV340, KF200 Kanto, KF200/Solion, KF220 Műanyag/alu, KF400, KF405,KF410 és KF500 profiloknál C-sín Alk.sz Rögzítőfül Alk.sz Ha két acéllizénát T vagy kereszt alakban csatlakoztatunk egymáshoz, akkor csak a becsúsztatható kötőelemre van szükség (a C-sínre nem), hogy a két lizénát egymáshoz tudjuk csatlakoztatni. A csapóeső elleni védelem biztosítása érdekében kívül és belül tartósan elasztikus szigetelést kell elhelyezni a falelem és a soroló között. Kívül és belül műanyag takaróléceket (ill. Műanyag/alu kivitelnél alumínium takaróléceket) szerelünk, melyek szigeteléssel rendelkeznek. Ha kívánja, akkor a takarókat az ügyfél saját kezűleg lefedheti a végeiknél. Ezeket a takarókat alkatrész számon külön kell megrendelni. Amennyiben a végeket nem fedjük le, úgy azokat is tartósan elasztikus szigeteléssel kell ellátni a fal felől. A lizéna rendszer nem csak a szükséges statika biztosítására szolgál, hanem tágulási profilként is kiválóan alkalmas. A négy különböző típusnak köszönhetően cm 4 -es tehetetlenségi nyomaték érhető el. 44

45 Lizénák szerelése 1. A két ablaktok közül - melyek közé a lizénát szerelni kívánjuk - az egyikre szerelési furatokat kell tennünk. 2. A alkatrész számú C-sínt beszereljük az kávába. 3. A alkatrész számú becsúsztatható kötőelemet rácsúsztatjuk a lizénára és a C-sínt becsúsztatjuk. 4. A hőtágulások kiegyenlítéséhez ill (Kf400, KF405, KF410 és KF500) alkatrész számú táguló lemezt kell tenni a lizéna és az ablaktok közé. 5. A lizéna tömítést (Alk.sz a KF200, SOLION, Ill ős KF300, KV340, KF400, KF405, KF410 és KF500 elemeknél) húzzuk rá az acéllizénára (lásd a rajzot lejjebb). 6. Csavarozzuk a lizénát a nem előfúrt ablaktokra (ne húzzuk meg túlzottan a csavarokat). 7. Csavarozzuk össze a második ablakot a szerelési furatokon át a lizénával (ismét helyezzünk be táguló lemezt). 8. A vasalat takarók felcsúsztatásához, a lizéna káváját vésővel feszítsük fel, és üssük be a vasalat takarót. 9. K es típusú lizéna esetében a tömítéseket előzőleg a vasalat takarókba kell csúsztatni. Ha a alkatrész számú vasalat takarót külön rendeltük, akkor a alkatrész számú tömítést is külön kell megrendelni. 10. Ha a takarókat alu kivitelben rendeltük, akkor a műanyag takarókra rácsúsztatandó alu takarókat külön kell megrendelni. 11. Ha szükséges, zárjuk le a vasalat takarókat homlokfelület felől 97/4i alkatrész számú takaróval. Figyelembe kell venni, hogy a lizénák alkalmazásakor a műanyag profilok között 19mm-es beépítési hézagra van szükség. A rögzítőfüllel történő szereléskor arra kell figyelni, hogy az acélsorolókat oldalanként 50mm-el rövidebbre rendeljük (kereskedelmi termék) különben a lizénákat a helyszínen kell levágni. Ha tolóajtóknál kívánunk vízszintes lizénát alkalmazni, akkor a tolóajtóra előzetesen tokszélesítőt kell szerelni (a futósín és a lizéna helyigénye miatt). A takaró profilok Műanyag/alu kivitelben igen (csak OFK 71U, OFK84U, OFK97U), Decor kivitelben azonban nem kaphatók. A függőleges lizénákat végigfutóra kell kivitelezni és a vízszinteseket kell erre illeszteni. 45
