1 PVC-C IPARI CSÔRENDSZEREK ÁRLISTA érvényes tôl We move Elements.

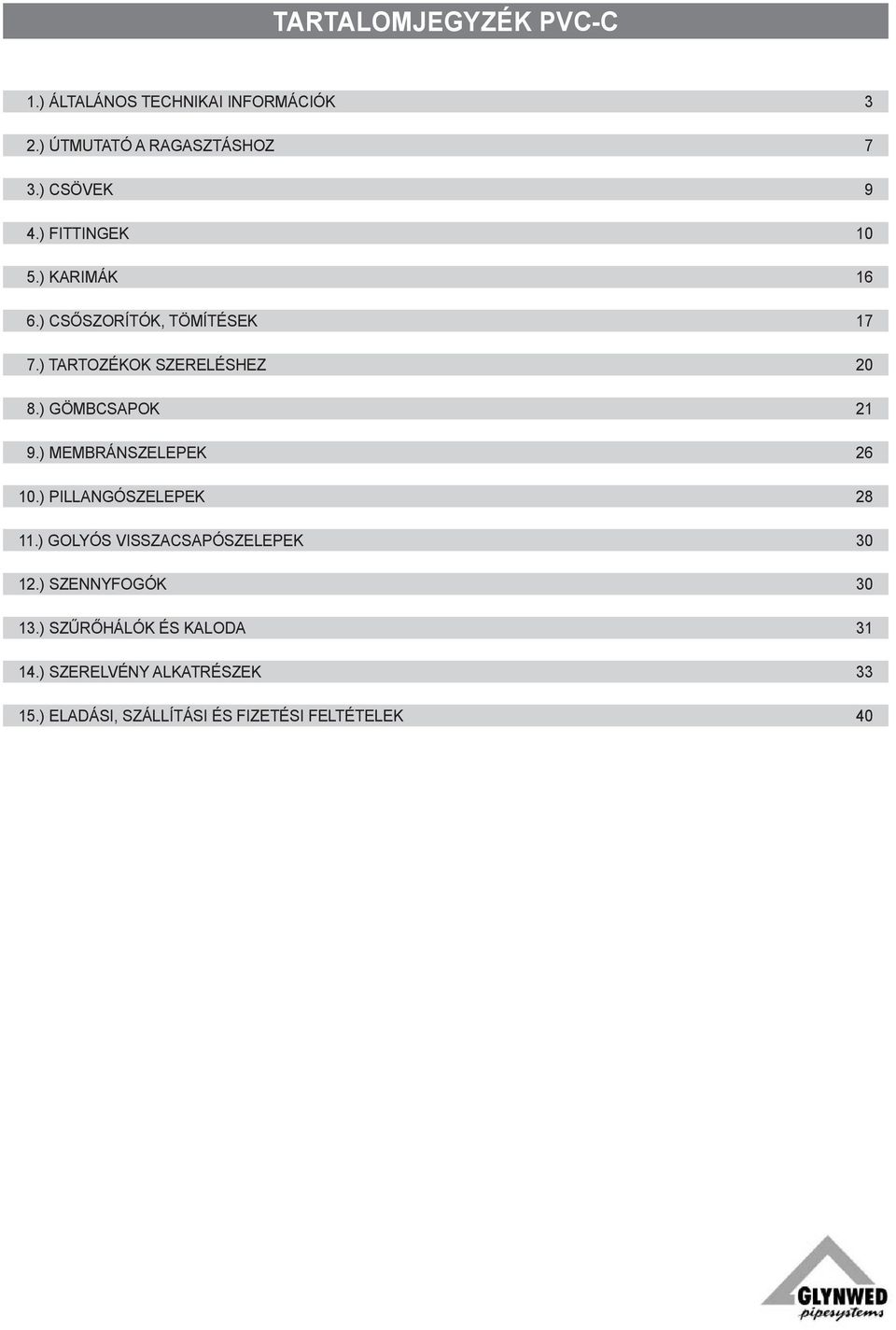

2 TARTALOMJEGYZÉK PVC-C 1.) Általános technikai információk 3 2.) Útmutató a ragasztáshoz 7 3.) Csövek 9 4.) Fittingek 10 5.) Karimák 16 6.) Csőszorítók, tömítések 17 7.) Tartozékok szereléshez 20 8.) Gömbcsapok 21 9.) Membránszelepek ) Pillangószelepek ) Golyós visszacsapószelepek ) Szennyfogók ) Szűrőhálók és kaloda ) Szerelvény alkatrészek ) Eladási, szállítási és fizetési feltételek 40

3 PVC-C műszaki adatai Mechanikai, fizikai és elektromos tulajdonságok Mechanikai tulajdonságok Érték Egység Sűrűség 1,51 g / cm 3 Húzószilárdság 55 N / mm 2 Rugalmassági modulusz 3000 N / mm 2 Szakítónyúlás 23 % Lineáris hőtágulási együttható 0,07 mm / m C Vicat lágyulási hőmérséklet 117 C Vízfelvétel 5 < mg / cm 3 Hővezetőképesség 0,14 W / m C PVC-C nyomás/hőmérséklet diagram üzemi nyomás (bar) C 20 C 40 C 60 C 80 C 90 C üzemi hőmérséklet PN 16 PN 10 A görbe alapja 20 C környezeti hőmérséklet és vízközeg. A diagramban feltüntetett nyomásértékek 25 éves élettartamra vonatkoznak, beszámított biztonsági tényezővel. 2

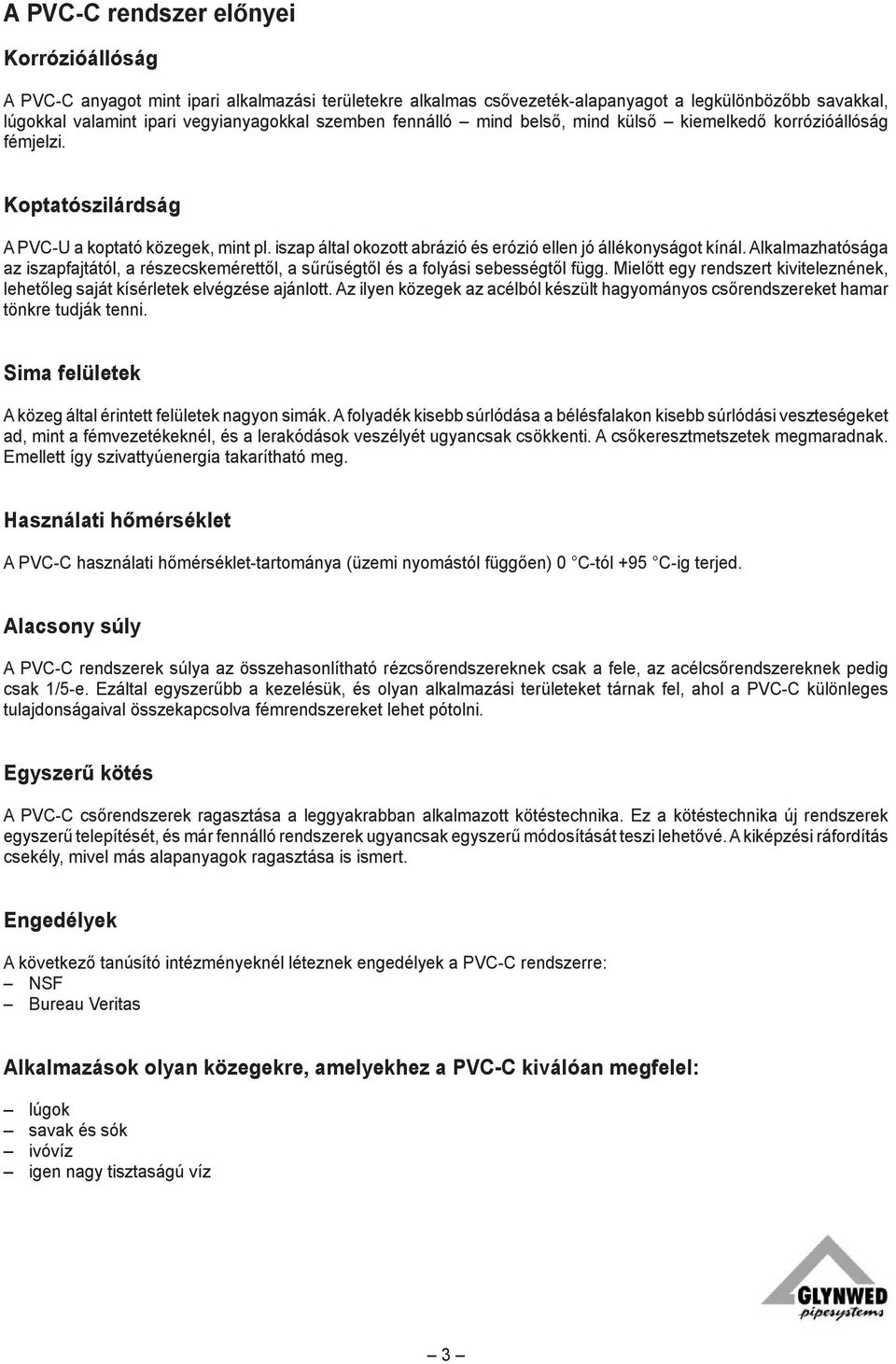

4 A PVC-C rendszer előnyei Korrózióállóság A PVC-C anyagot mint ipari alkalmazási területekre alkalmas csővezeték-alapanyagot a legkülönbözőbb savakkal, lúgokkal valamint ipari vegyianyagokkal szemben fennálló mind belső, mind külső kiemelkedő korrózióállóság fémjelzi. Koptatószilárdság A PVC-U a koptató közegek, mint pl. iszap által okozott abrázió és erózió ellen jó állékonyságot kínál. Alkalmazhatósága az iszapfajtától, a részecskemérettől, a sűrűségtől és a folyási sebességtől függ. Mielőtt egy rendszert kiviteleznének, lehetőleg saját kísérletek elvégzése ajánlott. Az ilyen közegek az acélból készült hagyományos csőrendszereket hamar tönkre tudják tenni. Sima felületek A közeg által érintett felületek nagyon simák. A folyadék kisebb súrlódása a bélésfalakon kisebb súrlódási veszteségeket ad, mint a fémvezetékeknél, és a lerakódások veszélyét ugyancsak csökkenti. A csőkeresztmetszetek megmaradnak. Emellett így szivattyúenergia takarítható meg. Használati hőmérséklet A PVC-C használati hőmérséklet-tartománya (üzemi nyomástól függően) 0 C-tól +95 C-ig terjed. Alacsony súly A PVC-C rendszerek súlya az összehasonlítható rézcsőrendszereknek csak a fele, az acélcsőrendszereknek pedig csak 1/5-e. Ezáltal egyszerűbb a kezelésük, és olyan alkalmazási területeket tárnak fel, ahol a PVC-C különleges tulajdonságaival összekapcsolva fémrendszereket lehet pótolni. Egyszerű kötés A PVC-C csőrendszerek ragasztása a leggyakrabban alkalmazott kötéstechnika. Ez a kötéstechnika új rendszerek egyszerű telepítését, és már fennálló rendszerek ugyancsak egyszerű módosítását teszi lehetővé. A kiképzési ráfordítás csekély, mivel más alapanyagok ragasztása is ismert. Engedélyek A következő tanúsító intézményeknél léteznek engedélyek a PVC-C rendszerre: NSF Bureau Veritas Alkalmazások olyan közegekre, amelyekhez a PVC-C kiválóan megfelel: lúgok savak és sók ivóvíz igen nagy tisztaságú víz 3

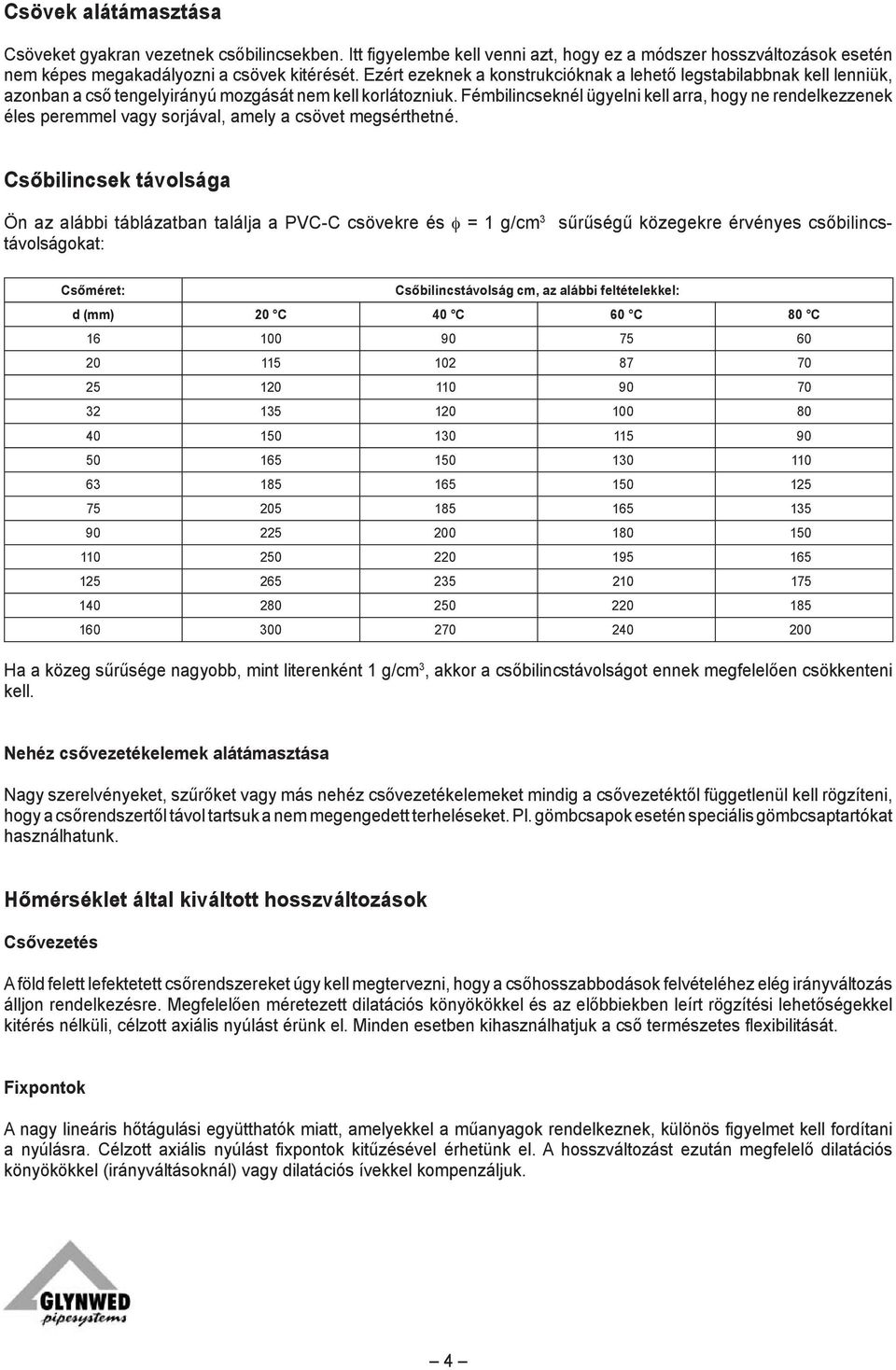

5 Csövek alátámasztása Csöveket gyakran vezetnek csőbilincsekben. Itt figyelembe kell venni azt, hogy ez a módszer hosszváltozások esetén nem képes megakadályozni a csövek kitérését. Ezért ezeknek a konstrukcióknak a lehető legstabilabbnak kell lenniük, azonban a cső tengelyirányú mozgását nem kell korlátozniuk. Fémbilincseknél ügyelni kell arra, hogy ne rendelkezzenek éles peremmel vagy sorjával, amely a csövet megsérthetné. Csőbilincsek távolsága Ön az alábbi táblázatban találja a PVC-C csövekre és φ = 1 g/cm 3 sűrűségű közegekre érvényes csőbilincstávolságokat: Csőméret: Csőbilincstávolság cm, az alábbi feltételekkel: d (mm) 20 C 40 C 60 C 80 C Ha a közeg sűrűsége nagyobb, mint literenként 1 g/cm 3, akkor a csőbilincstávolságot ennek megfelelően csökkenteni kell. Nehéz csővezetékelemek alátámasztása Nagy szerelvényeket, szűrőket vagy más nehéz csővezetékelemeket mindig a csővezetéktől függetlenül kell rögzíteni, hogy a csőrendszertől távol tartsuk a nem megengedett terheléseket. Pl. gömbcsapok esetén speciális gömbcsaptartókat használhatunk. Hőmérséklet által kiváltott hosszváltozások Csővezetés A föld felett lefektetett csőrendszereket úgy kell megtervezni, hogy a csőhosszabbodások felvételéhez elég irányváltozás álljon rendelkezésre. Megfelelően méretezett dilatációs könyökökkel és az előbbiekben leírt rögzítési lehetőségekkel kitérés nélküli, célzott axiális nyúlást érünk el. Minden esetben kihasználhatjuk a cső természetes flexibilitását. Fixpontok A nagy lineáris hőtágulási együtthatók miatt, amelyekkel a műanyagok rendelkeznek, különös figyelmet kell fordítani a nyúlásra. Célzott axiális nyúlást fixpontok kitűzésével érhetünk el. A hosszváltozást ezután megfelelő dilatációs könyökökkel (irányváltásoknál) vagy dilatációs ívekkel kompenzáljuk. 4

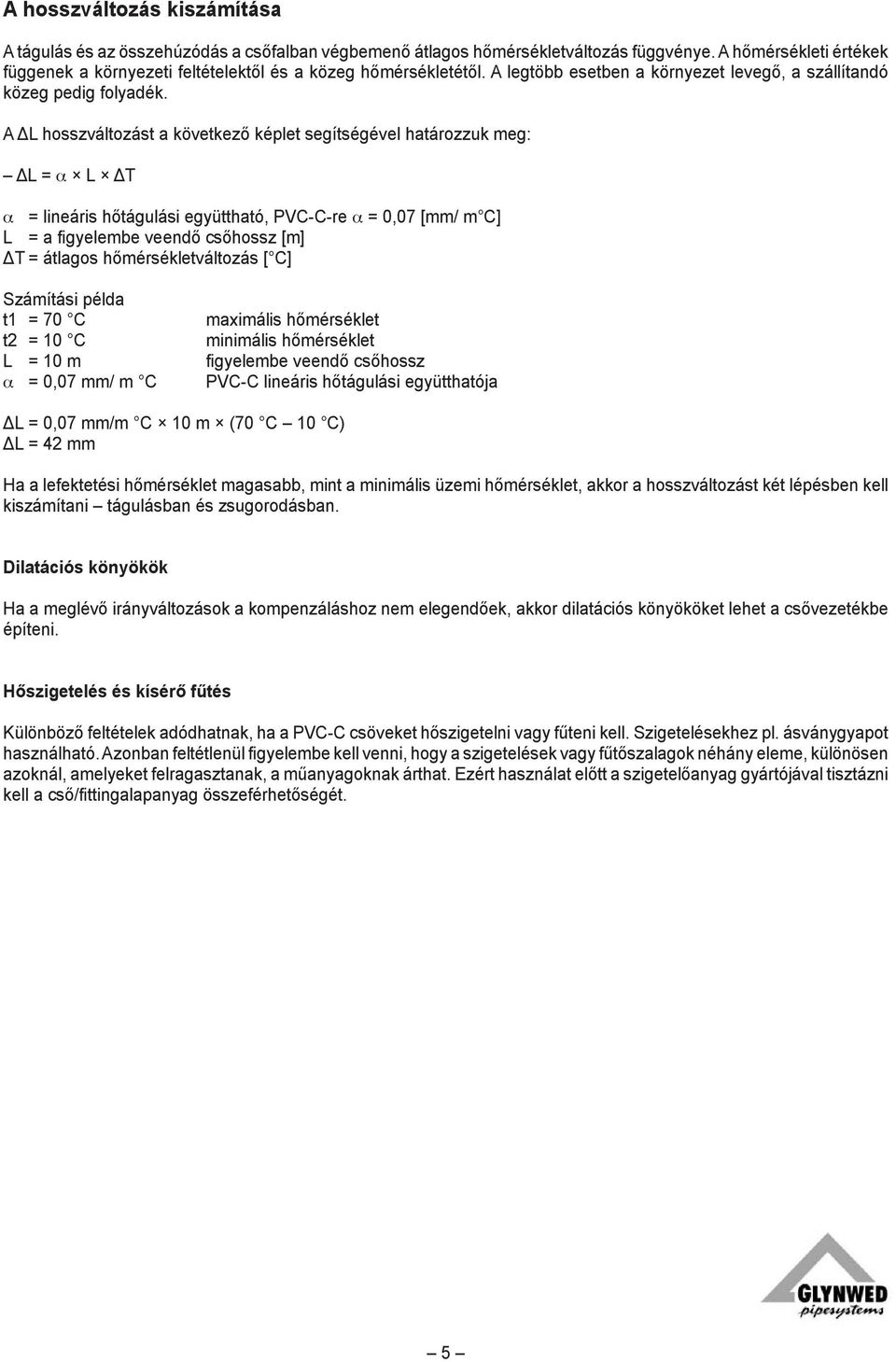

6 A hosszváltozás kiszámítása A tágulás és az összehúzódás a csőfalban végbemenő átlagos hőmérsékletváltozás függvénye. A hőmérsékleti értékek függenek a környezeti feltételektől és a közeg hőmérsékletétől. A legtöbb esetben a környezet levegő, a szállítandó közeg pedig folyadék. A ΔL hosszváltozást a következő képlet segítségével határozzuk meg: ΔL = α L ΔT α = lineáris hőtágulási együttható, PVC-C-re α = 0,07 [mm/ m C] L = a figyelembe veendő csőhossz [m] ΔT = átlagos hőmérsékletváltozás [ C] Számítási példa t1 = 70 C t2 = 10 C L = 10 m α = 0,07 mm/ m C maximális hőmérséklet minimális hőmérséklet figyelembe veendő csőhossz PVC-C lineáris hőtágulási együtthatója ΔL = 0,07 mm/m C 10 m (70 C 10 C) ΔL = 42 mm Ha a lefektetési hőmérséklet magasabb, mint a minimális üzemi hőmérséklet, akkor a hosszváltozást két lépésben kell kiszámítani tágulásban és zsugorodásban. Dilatációs könyökök Ha a meglévő irányváltozások a kompenzáláshoz nem elegendőek, akkor dilatációs könyököket lehet a csővezetékbe építeni. Hőszigetelés és kísérő fűtés Különböző feltételek adódhatnak, ha a PVC-C csöveket hőszigetelni vagy fűteni kell. Szigetelésekhez pl. ásványgyapot használható. Azonban feltétlenül figyelembe kell venni, hogy a szigetelések vagy fűtőszalagok néhány eleme, különösen azoknál, amelyeket felragasztanak, a műanyagoknak árthat. Ezért használat előtt a szigetelőanyag gyártójával tisztázni kell a cső/fittingalapanyag összeférhetőségét. 5

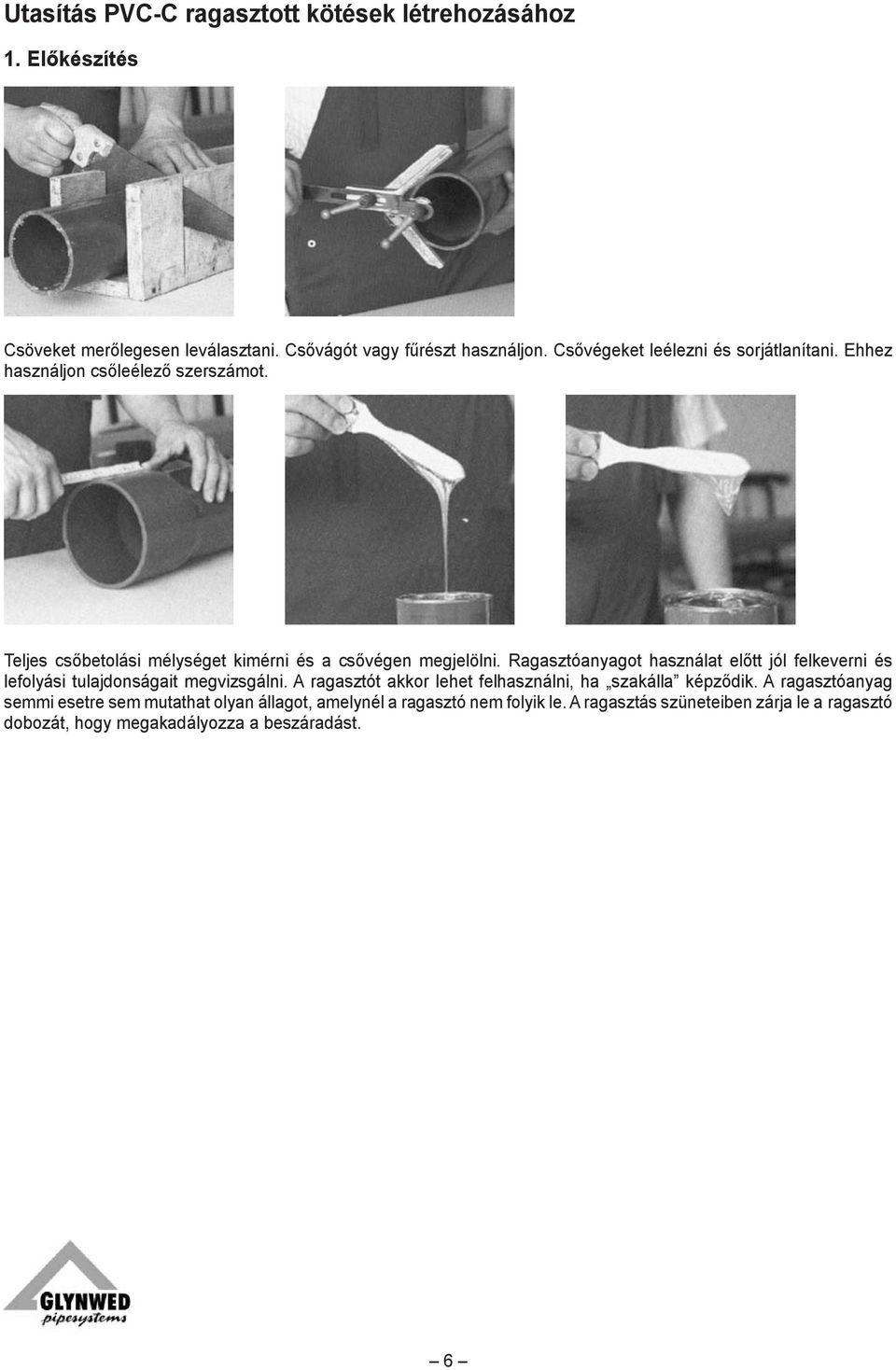

7 Utasítás PVC-C ragasztott kötések létrehozásához 1. Előkészítés Csöveket merőlegesen leválasztani. Csővágót vagy fűrészt használjon. Csővégeket leélezni és sorjátlanítani. Ehhez használjon csőleélező szerszámot. Teljes csőbetolási mélységet kimérni és a csővégen megjelölni. Ragasztóanyagot használat előtt jól felkeverni és lefolyási tulajdonságait megvizsgálni. A ragasztót akkor lehet felhasználni, ha szakálla képződik. A ragasztóanyag semmi esetre sem mutathat olyan állagot, amelynél a ragasztó nem folyik le. A ragasztás szüneteiben zárja le a ragasztó dobozát, hogy megakadályozza a beszáradást. 6

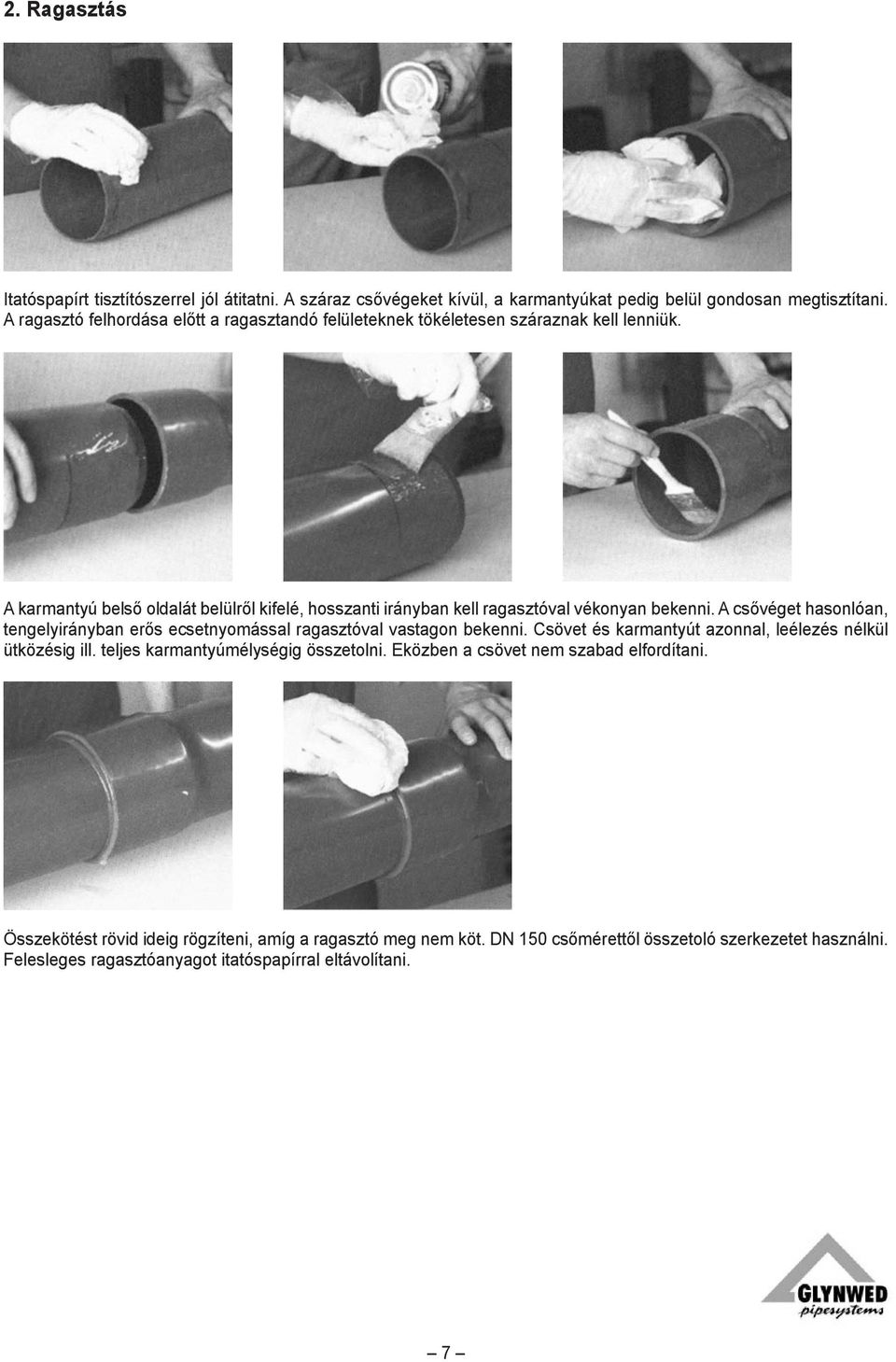

8 2. Ragasztás Itatóspapírt tisztítószerrel jól átitatni. A száraz csővégeket kívül, a karmantyúkat pedig belül gondosan megtisztítani. A ragasztó felhordása előtt a ragasztandó felületeknek tökéletesen száraznak kell lenniük. A karmantyú belső oldalát belülről kifelé, hosszanti irányban kell ragasztóval vékonyan bekenni. A csővéget hasonlóan, tengelyirányban erős ecsetnyomással ragasztóval vastagon bekenni. Csövet és karmantyút azonnal, leélezés nélkül ütközésig ill. teljes karmantyúmélységig összetolni. Eközben a csövet nem szabad elfordítani. Összekötést rövid ideig rögzíteni, amíg a ragasztó meg nem köt. DN 150 csőmérettől összetoló szerkezetet használni. Felesleges ragasztóanyagot itatóspapírral eltávolítani. 7

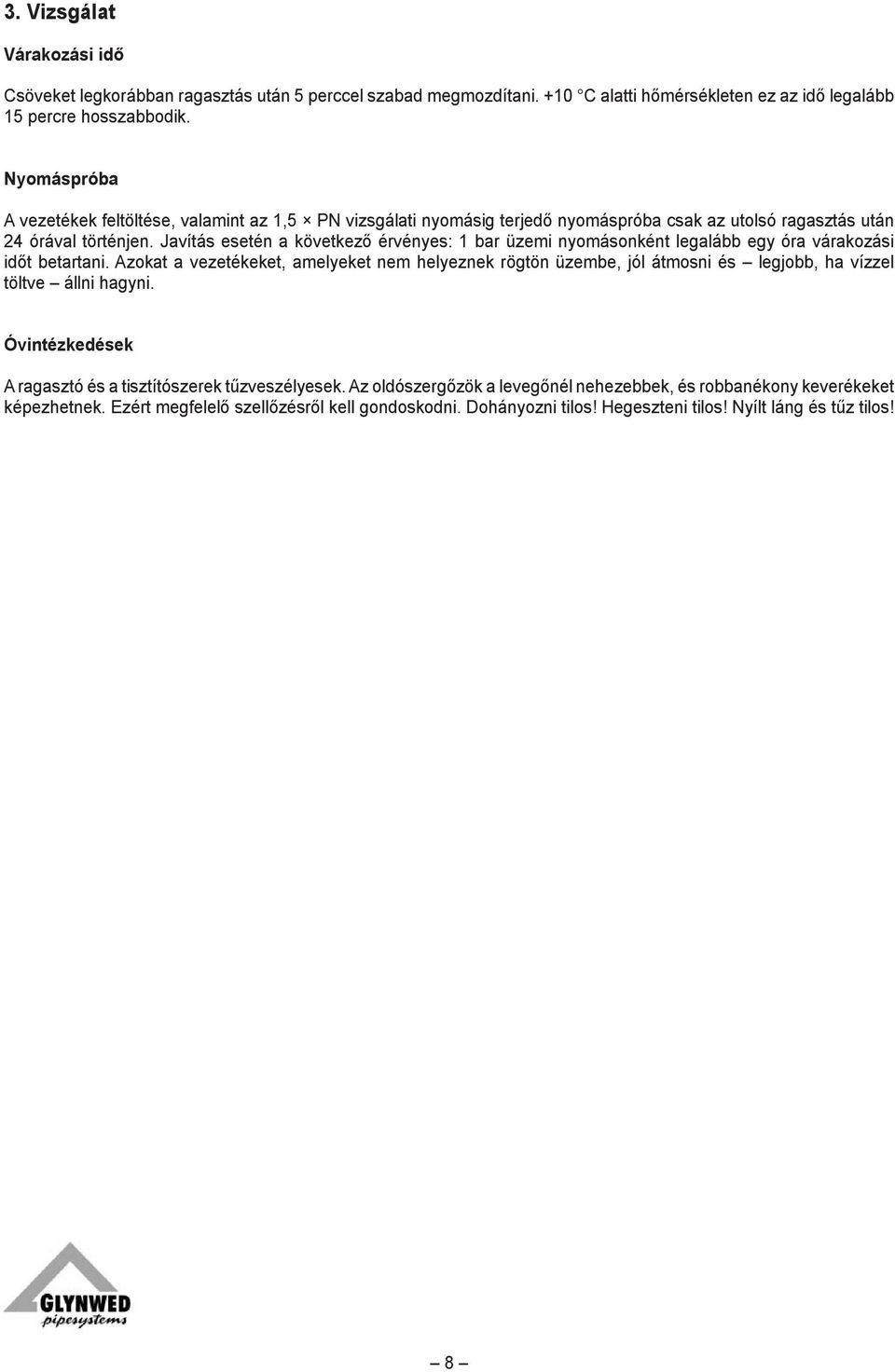

9 3. Vizsgálat Várakozási idő Csöveket legkorábban ragasztás után 5 perccel szabad megmozdítani. +10 C alatti hőmérsékleten ez az idő legalább 15 percre hosszabbodik. Nyomáspróba A vezetékek feltöltése, valamint az 1,5 PN vizsgálati nyomásig terjedő nyomáspróba csak az utolsó ragasztás után 24 órával történjen. Javítás esetén a következő érvényes: 1 bar üzemi nyomásonként legalább egy óra várakozási időt betartani. Azokat a vezetékeket, amelyeket nem helyeznek rögtön üzembe, jól átmosni és legjobb, ha vízzel töltve állni hagyni. Óvintézkedések A ragasztó és a tisztítószerek tűzveszélyesek. Az oldószergőzök a levegőnél nehezebbek, és robbanékony keverékeket képezhetnek. Ezért megfelelő szellőzésről kell gondoskodni. Dohányozni tilos! Hegeszteni tilos! Nyílt láng és tűz tilos! 8

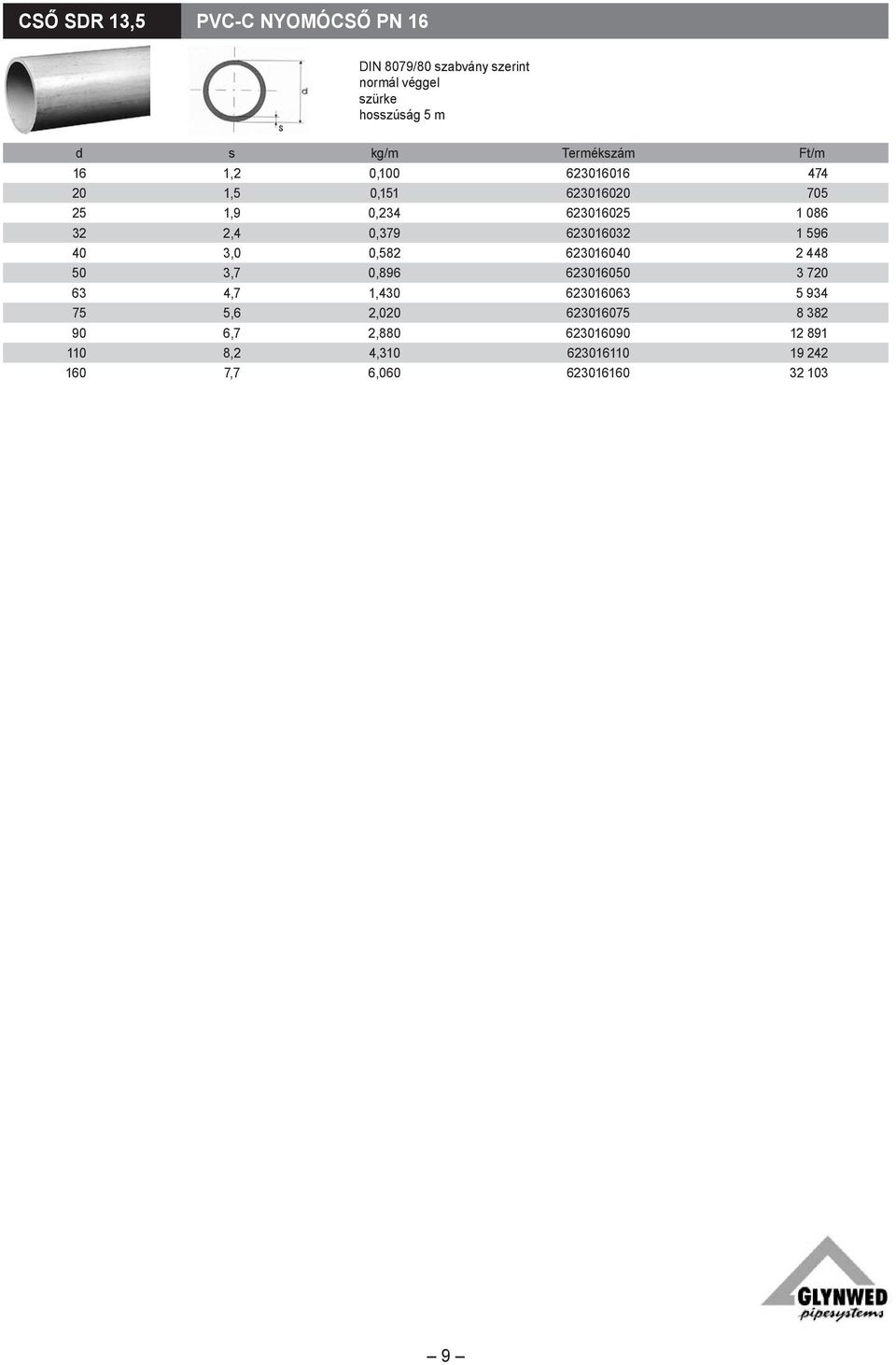

10 Cső SDR 13,5 PVC-C Nyomócső PN 16 DIN 8079/80 szabvány szerint normál véggel szürke hosszúság 5 m d s kg/m Termékszám Ft/m 16 1,2 0, ,5 0, ,9 0, ,4 0, ,0 0, ,7 0, ,7 1, ,6 2, ,7 2, ,2 4, ,7 6,

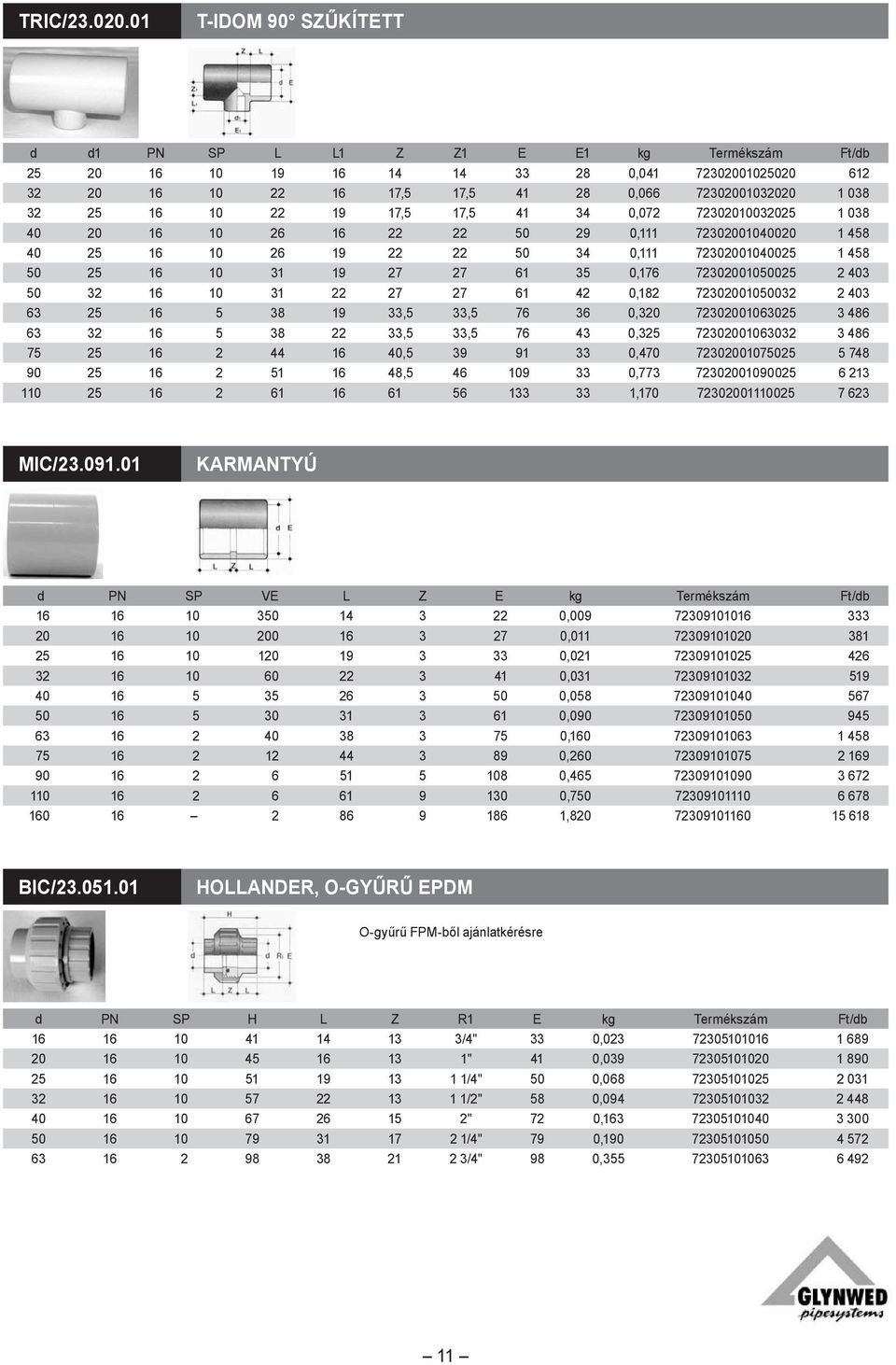

11 GIC/ Könyök 90 d PN SP VE L Z E kg Termékszám Ft/db , , , , , , , , , , , HIC/ Könyök 45 d PN SP L Z E kg Termékszám Ft/db ,5 28 0, , ,5 42,5 0, ,5 52 0, ,5 64 0, , , , , , , TIC/ T-idom 90 egál d PN SP VE L Z E kg Termékszám Ft/db , , , , , , , ,5 91 0, , , , ,

12 TRIC/ T-idom 90 szűkített d d1 PN SP L L1 Z Z1 E E1 kg Termékszám Ft/db , ,5 17, , ,5 17, , , , , , ,5 33, , ,5 33, , , , , , , MIC/ Karmantyú d PN SP VE L Z E kg Termékszám Ft/db , , , , , , , , , , , BIC/ Hollander, O-gyűrű EPDM O-gyűrű FPM-ből ajánlatkérésre d PN SP H L Z R1 E kg Termékszám Ft/db /4" 33 0, " 41 0, /4" 50 0, /2" 58 0, " 72 0, /4" 79 0, /4" 98 0,

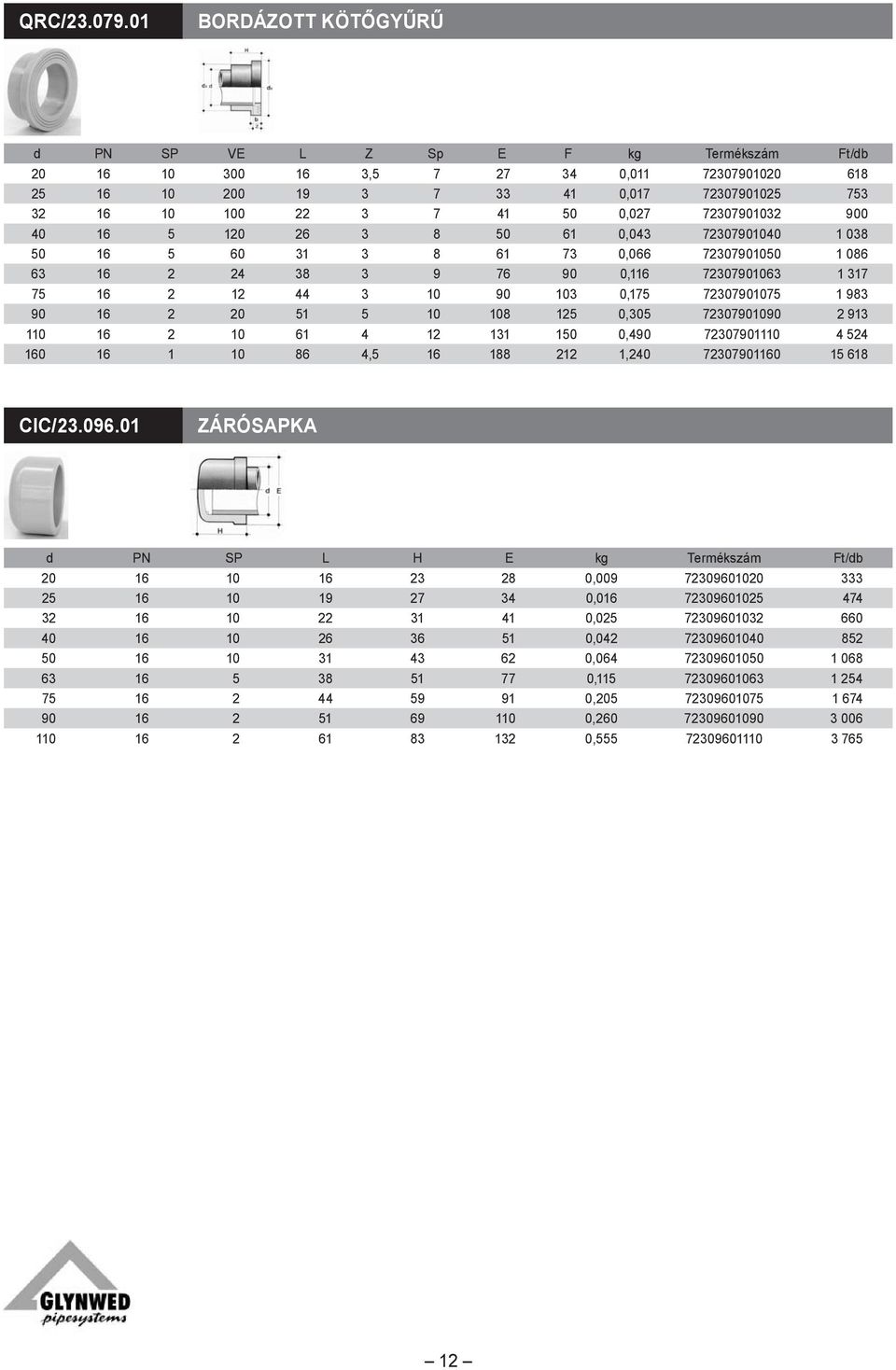

13 QRC/ Bordázott kötőgyűrű d PN SP VE L Z Sp E F kg Termékszám Ft/db , , , , , , , , , , , , CIC/ Zárósapka d PN SP L H E kg Termékszám Ft/db , , , , , , , , ,

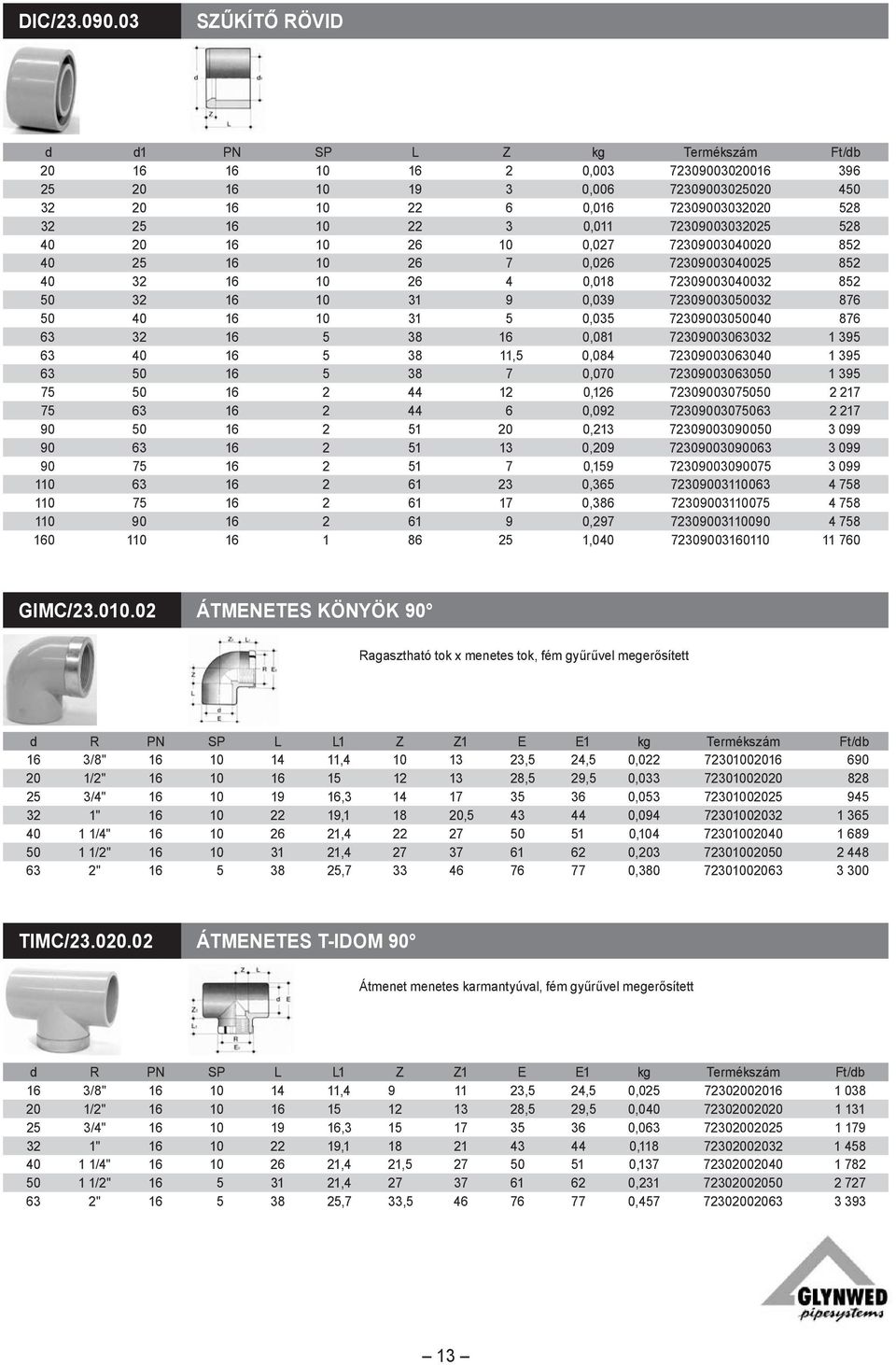

14 DIC/ Szűkítő rövid d d1 PN SP L Z kg Termékszám Ft/db , , , , , , , , , , ,5 0, , , , , , , , , , , GIMC/ Átmenetes könyök 90 Ragasztható tok x menetes tok, fém gyűrűvel megerősített d R PN SP L L1 Z Z1 E E1 kg Termékszám Ft/db 16 3/8" , ,5 24,5 0, /2" ,5 29,5 0, /4" , , " , , , /4" , , /2" , , " , , TIMC/ Átmenetes T-idom 90 Átmenet menetes karmantyúval, fém gyűrűvel megerősített d R PN SP L L1 Z Z1 E E1 kg Termékszám Ft/db 16 3/8" , ,5 24,5 0, /2" ,5 29,5 0, /4" , , " , , /4" ,4 21, , /2" , , " ,7 33, ,

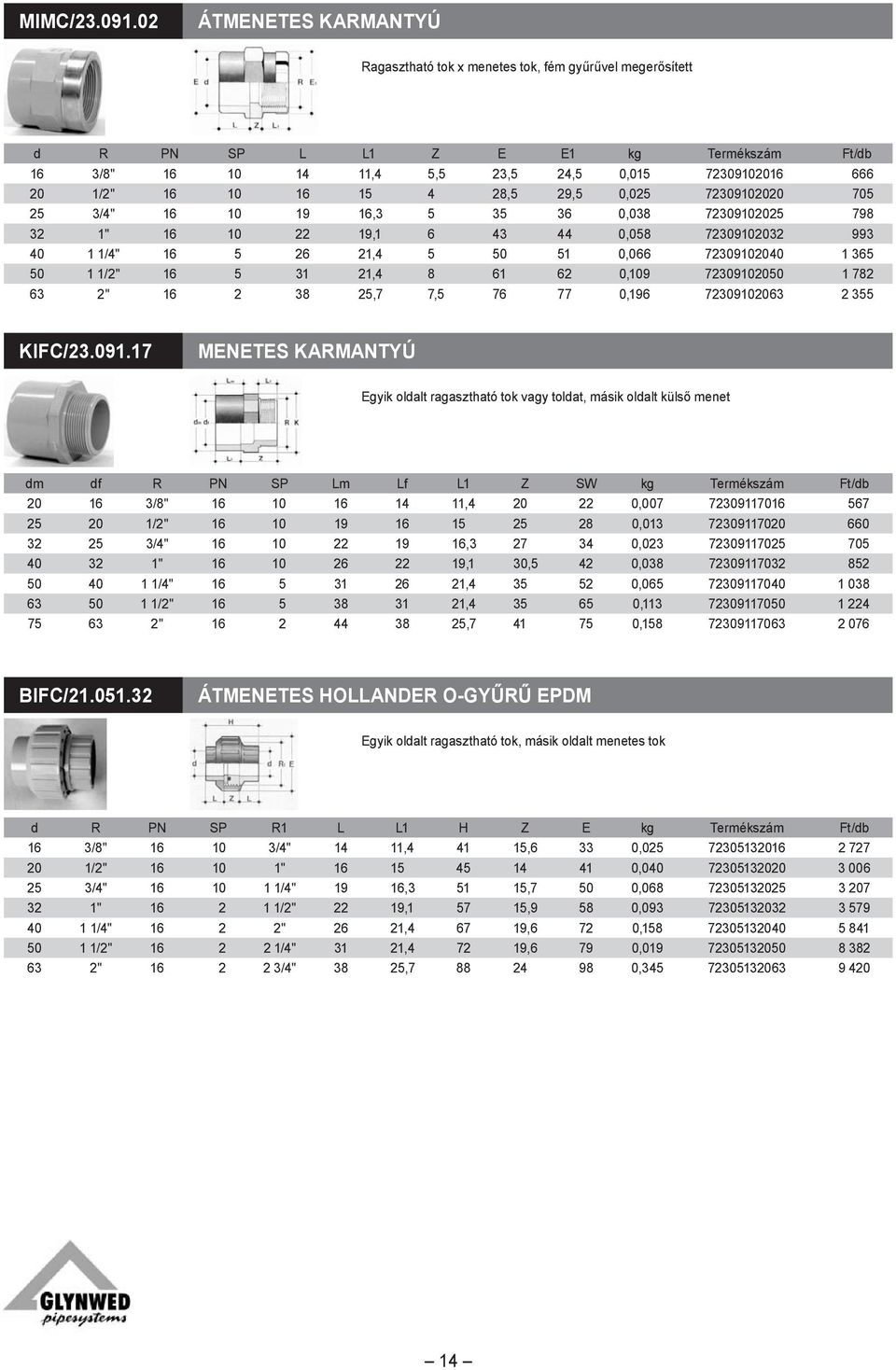

15 MIMC/ Átmenetes karmantyú Ragasztható tok x menetes tok, fém gyűrűvel megerősített d R PN SP L L1 Z E E1 kg Termékszám Ft/db 16 3/8" ,4 5,5 23,5 24,5 0, /2" ,5 29,5 0, /4" , , " , , /4" , , /2" , , " ,7 7, , KIFC/ Menetes karmantyú Egyik oldalt ragasztható tok vagy toldat, másik oldalt külső menet dm df R PN SP Lm Lf L1 Z SW kg Termékszám Ft/db /8" , , /2" , /4" , , " ,1 30,5 42 0, /4" , , /2" , , " , , BIFC/ Átmenetes hollander O-gyűrű EPDM Egyik oldalt ragasztható tok, másik oldalt menetes tok d R PN SP R1 L L1 H Z E kg Termékszám Ft/db 16 3/8" /4" 14 11, ,6 33 0, /2" " , /4" /4" 19 16, ,7 50 0, " /2" 22 19, ,9 58 0, /4" " 26 21, ,6 72 0, /2" /4" 31 21, ,6 79 0, " /4" 38 25, ,

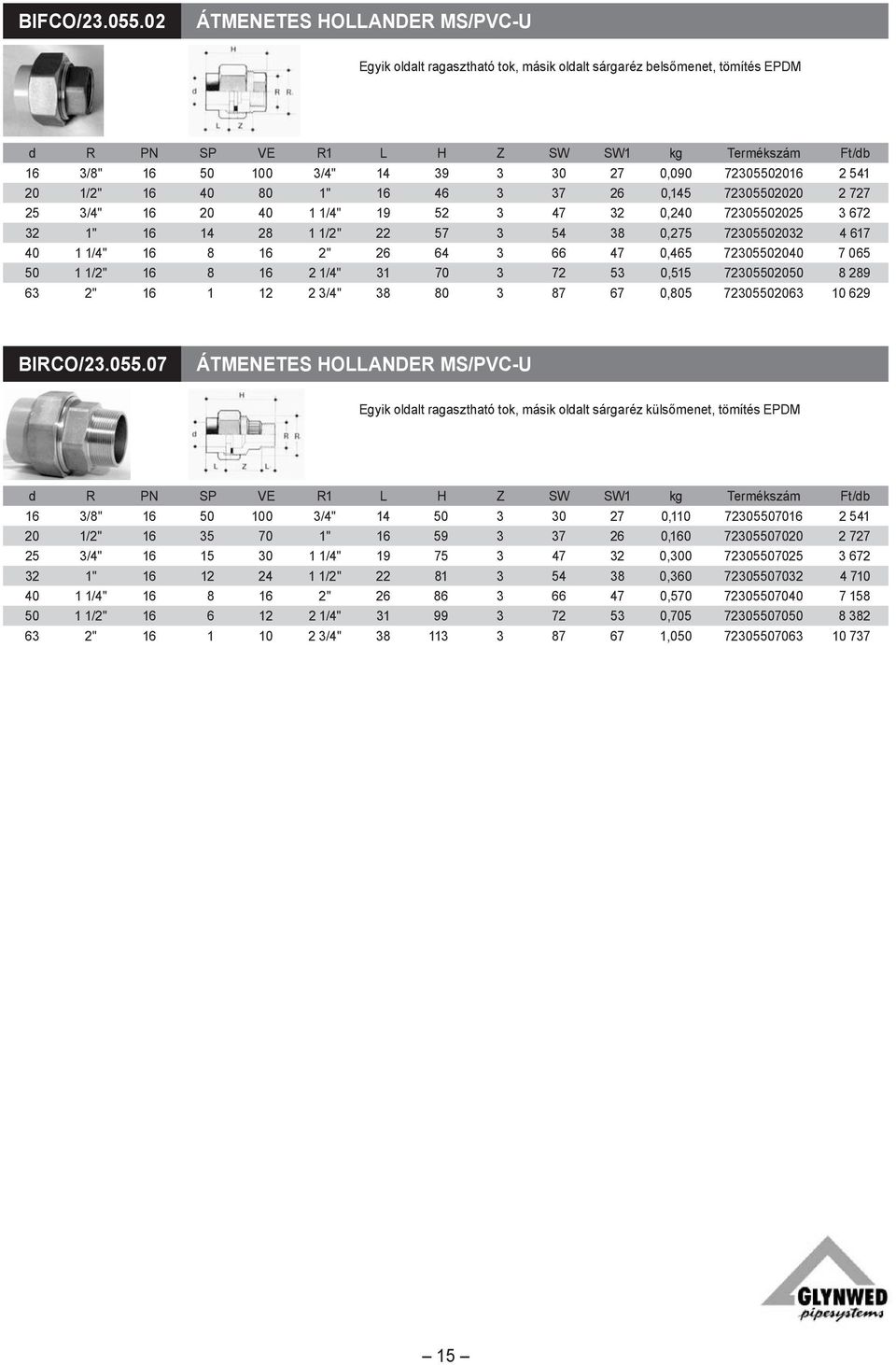

16 BIFCO/ Átmenetes hollander Ms/PVC-U Egyik oldalt ragasztható tok, másik oldalt sárgaréz belsőmenet, tömítés EPDM d R PN SP VE R1 L H Z SW SW1 kg Termékszám Ft/db 16 3/8" /4" , /2" " , /4" /4" , " /2" , /4" " , /2" /4" , " /4" , BIRCO/ Átmenetes hollander Ms/PVC-U Egyik oldalt ragasztható tok, másik oldalt sárgaréz külsőmenet, tömítés EPDM d R PN SP VE R1 L H Z SW SW1 kg Termékszám Ft/db 16 3/8" /4" , /2" " , /4" /4" , " /2" , /4" " , /2" /4" , " /4" ,

17 ODM/ PP/ST Profil lazakarima kötőgyűrűhöz Csatlakozási méretek ISO/DIN 2501 PN10 szabvány szerint X = furatok mennyisége d DN f E d3 a S X kg Termékszám Ft/db , , , , , , , , , , ODK/ GFK Lazakarima kötőgyűrűhöz Csatlakozási méretek ISO/DIN 2501 PN10 szabvány szerint X = furatok mennyisége d DN E d1 A Sp F X kg Termékszám Ft/db , , , , , , , , , ,

18 ZKIM/ Goema csőszorító feszítő kengyellel PP-ből d SP VE a b h l C Termékszám Ft/db G/BIV/ EPDM O-gyűrű hollanderhez d d1 S Szám Termékszám Ft/db 16 15,54 2, ,22 2, ,17 3, ,93 3, ,65 5, , ,69 5, G/BIV/ FPM O-gyűrű hollanderhez d d1 S Szám Termékszám Ft/db 20 20,22 2, ,17 3, ,93 3, ,65 5, , ,69 5,

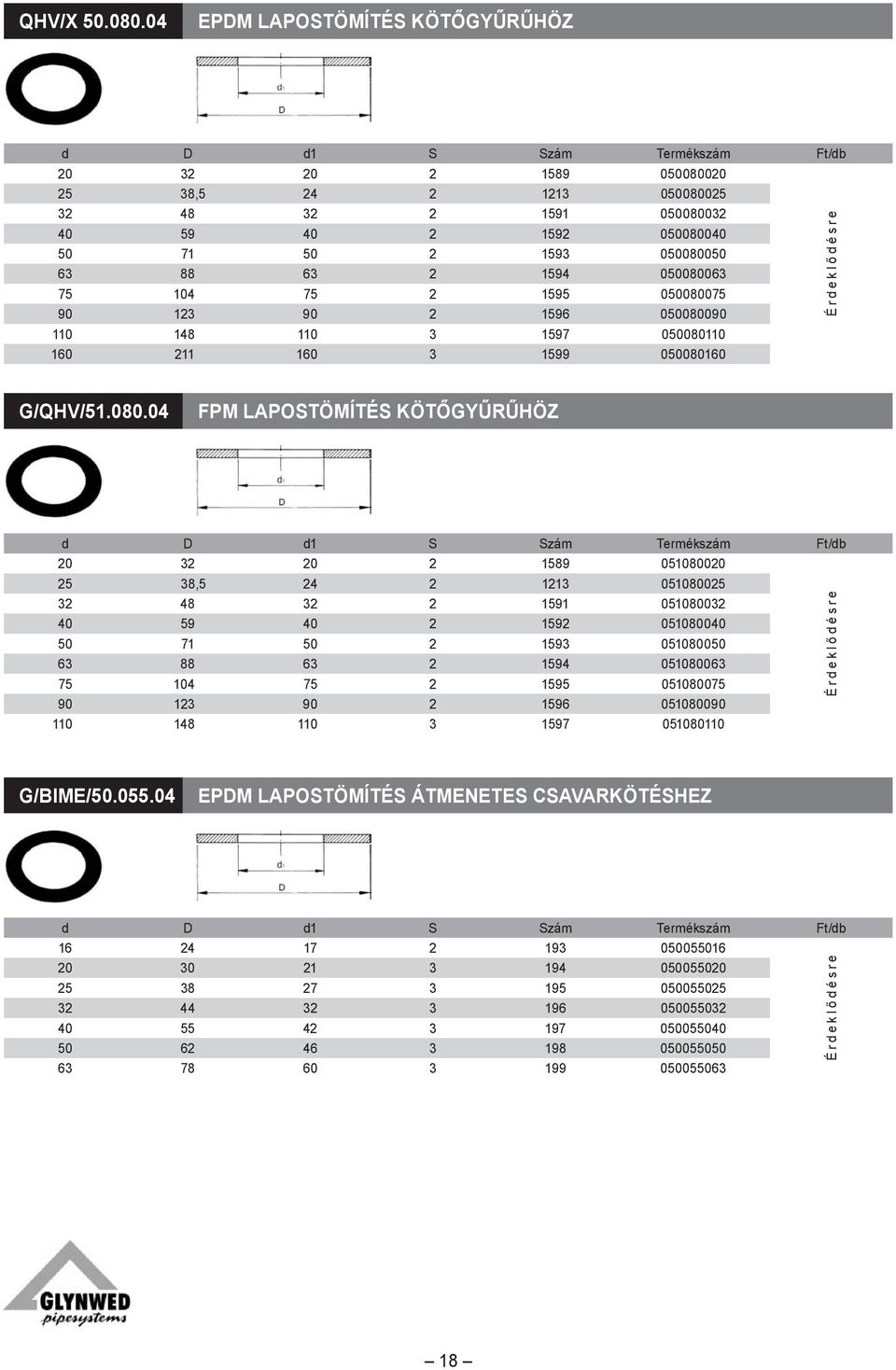

19 QHV/X EPDM lapostömítés kötőgyűrűhöz d D d1 S Szám Termékszám Ft/db , G/QHV/ FPM lapostömítés kötőgyűrűhöz d D d1 S Szám Termékszám Ft/db , G/BIME/ EPDM lapostömítés átmenetes csavarkötéshez d D d1 S Szám Termékszám Ft/db

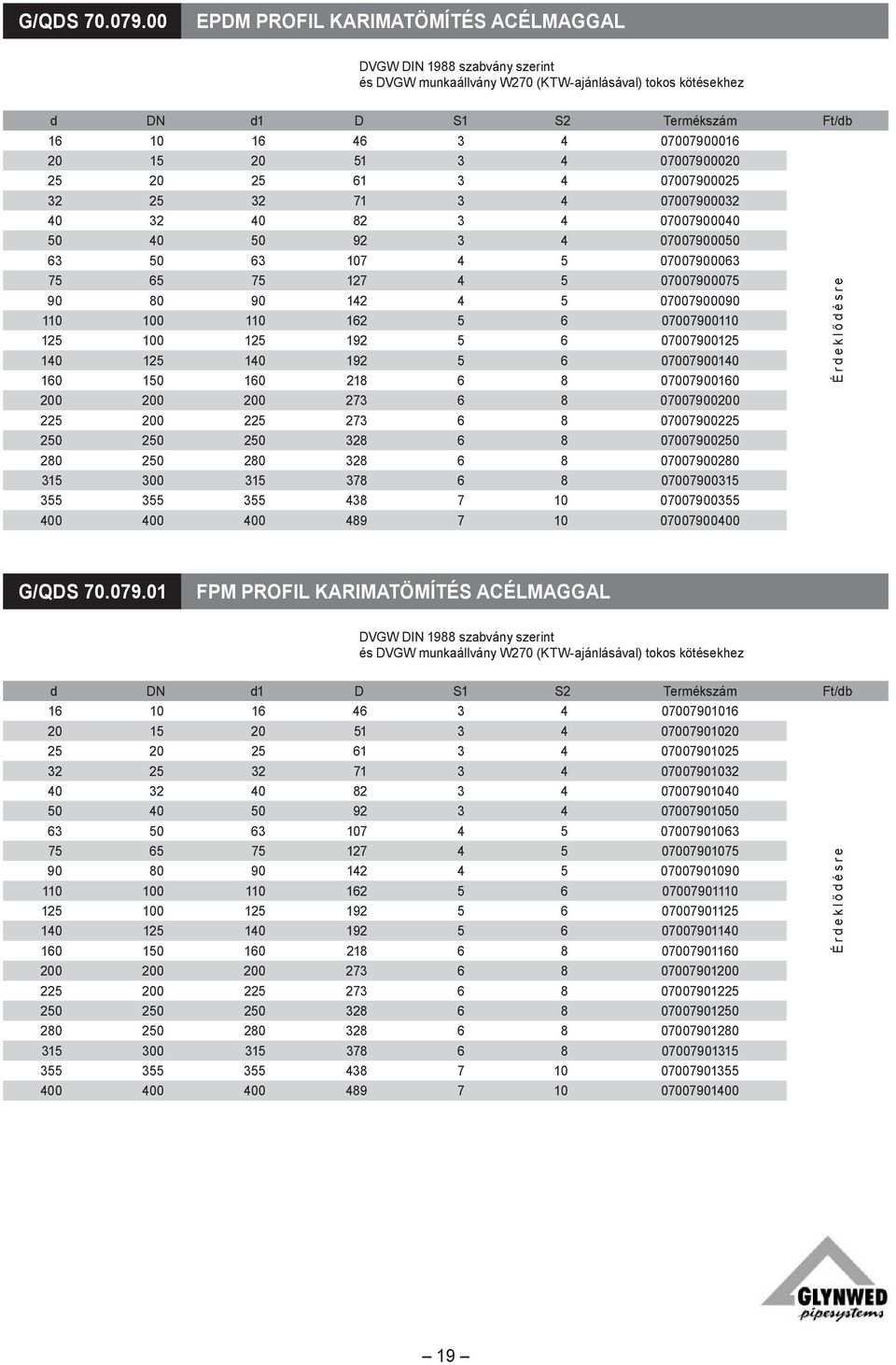

20 G/QDS EPDM profil karimatömítés acélmaggal DVGW DIN 1988 szabvány szerint és DVGW munkaállvány W270 (KTW-ajánlásával) tokos kötésekhez d DN d1 D S1 S2 Termékszám Ft/db G/QDS FPM profil karimatömítés acélmaggal DVGW DIN 1988 szabvány szerint és DVGW munkaállvány W270 (KTW-ajánlásával) tokos kötésekhez d DN d1 D S1 S2 Termékszám Ft/db

21 Ragasztó PVC-C-hez Méret Típus Termékszám Ft/db 500 g Ragasztó Temperfip Érdeklődésre Tisztító PVC-C-hez Méret Típus Termékszám Ft/db 500 g Tisztító Temperfip Érdeklődésre Ecset Típus 1 = körecset Típus 2 = lapos ecset Méret Típus Alkalmazás Termékszám Ft/db 4 mm mm Érdeklődésre 8 mm mm " mm /2" mm " mm " 2 ab 315 mm PTFE Tömítőszalag Tekercs Termékszám Ft/db 12 m Érdeklődésre Csőrézselő szerszám d Termékszám Ft/db Érdeklődésre Érdeklődésre Tartalék kés csőrézselő szerszámhoz d Termékszám Ft/db Érdeklődésre Érdeklődésre 20

22 VKDIC/ GöMbCsAP RAGAsZThATó TOKKAL Golyóülék Ptfe radiálisan kiszerelhető menetes anya biztosítással könnyen automatizálható iso-fejrészen keresztül új! szállítható től cseretípus vkic/ tömítés epdm tömítés fpm d dn pn termékszám ft/db termékszám ft/db d dn ve l z e b c

23 VKDDC/ GöMbCsAP RAGAsZThATó TOLdATTAL Golyóülék Ptfe radiálisan kiszerelhető menetes anya biztosítással könnyen automatizálható iso-fejrészen keresztül új! szállítható től cseretípus vkic/ tömítés epdm tömítés fpm d dn pn termékszám ft/db termékszám ft/db d dn ve l f d dn ve l h b c

24 VKDOC/ Gömbcsap (karimás) Golyóülék PTFE radiálisan kiszerelhető menetes anya biztosítással könnyen automatizálható ISO-fejrészen keresztül Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE H F C d DN VE H F C f

25 VKIC/ Gömbcsap ragasztható tokkal Golyóülék PTFE radiálisan kiszerelhető Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE L Z E B C VKDC/ Gömbcsap ragasztható tokkal Golyóülék PTFE radiálisan kiszerelhető Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE L F

26 TKIC/ utas gömbcsap ragasztható tokkal Golyóülék PTFE Golyó L-furat Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE C C1 C2 B B1 E H H1 L Z ,5 29, , ,5 29, , ,5 62,5 98, , , , , , , , ,5 TKIC/ utas gömbcsap ragasztható tokkal Golyóülék PTFE Golyó T-furat Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE C C1 C2 B B1 E H H1 L Z ,5 29, , ,5 29, , ,5 62,5 98, , , , , , , , ,5 25

27 VMUIC/ Membránszelep ragasztható tokkal * O-gyűrű FPM-ből Membrán EPDM Membrán FPM Membrán PTFE* d DN PN Termékszám Ft/db Termékszám Ft/db Termékszám Ft/db d DN VE R1 H B1 L4 E " /4" /2" " /4" /4" VMDC/ Membránszelep ragasztható toldattal Membrán EPDM Membrán FPM Membrán PTFE d DN PN Termékszám Ft/db Termékszám Ft/db Termékszám Ft/db d DN VE B B1 h J L M M M M M M M M M

28 CMUIC/ Kompakt membránszelep ragasztható tokkal * O-gyűrű FPM-ből Membrán EPDM Membrán FPM Membrán PTFE* d DN PN Termékszám Ft/db Termékszám Ft/db Termékszám Ft/db d DN h J La Lb E M CMDC/ Kompakt membránszelep ragasztható tokkal Membrán EPDM Membrán FPM Membrán PTFE d DN PN Termékszám Ft/db Termékszám Ft/db Termékszám Ft/db d DN B H h J , M5 27

29 FKOC/LM Ipari pillangószelep Tok: PP üvegszállal megerősített (UV-álló) Tárcsa: PVC-C alkalmas karimákhoz DIN és ANSI szabvány szerint Mandzsetta EPDM Mandzsetta FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE C H A max FKOC/LM Ipari pillangószelep LUG-Verzió Tok: PP üvegszállal megerősített (UV-álló) Tárcsa: PVC-C Menetes betét acélból Mandzsetta EPDM Mandzsetta FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN C H A max

30 FKOC/RM Ipari pillangószelep kézi hajtóművel Tok: PP üvegszállal megerősített (UV-álló) Tárcsa: PVC-C alkalmas karimákhoz DIN és ANSI szabvány szerint Mandzsetta EPDM Mandzsetta FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN B2 B5 B6 G1 G2 G

31 SRIC/ Golyós visszacsapószelep Tömítés EPDM d DN PN Termékszám Ft/db d DN VE E L H RVUIC/ Szennyfogó ragasztható tokkal radiálisan kiszerelhető Szűrőháló (PP-H-ból) 1,5 mm / furat 0,5 mm hálómérettel szállítható Tömítés EPDM Tömítés FPM d DN PN Termékszám Ft/db Termékszám Ft/db d DN VE A max B L Z H

32 RET/V/ Szűrőháló szennyfogóhoz Anyag PP-H Szemtávolság 1,0 mm Szemtávolság 1,5 mm Lyukátmérő 0,3 mm Lyukátmérő 0,5 mm d DN Hosszúság Külső átmérő Termékszám Ft/db Termékszám Ft/db ,5 13, , ,5 21, , , , Szemtávolság 2,0 mm Szemtávolság 2,5 mm Lyukátmérő 0,6 mm Lyukátmérő 0,9 mm d DN Hosszúság Külső átmérő Termékszám Ft/db Termékszám Ft/db ,5 13, , ,5 21, , , , RET/E/ Szűrőháló szennyfogóhoz Anyag acél Szemtávolság 0,7 mm Lyukátmérő 0,5 mm d DN Hosszúság Külső átmérő Termékszám Ft/db ,5 13, ,5 16, , , , ,

33 VKSV/ Kaloda PVC-C gömbcsapokhoz VK 442 gömbcsapokhoz d DN Termékszám Ft/db d DN E1 B1 C L1 L J H kg 16/20 10/ , M4 6 0, , M4 6 0, M5 6 0, M5 6 0, M6 10 0, , M6 10 0,420 32

34 E VKD Alkatrészek gömbcsaphoz Tömítéskészlet: 1 3; 2 5; 2 8; 1 9; 2 10 Cseretípus VKD/447 d=16 63 Szám Leírás d16 d20 d25 d32 Ft/db 1 Kulcs PVC-U Fogantyú Csap Golyó Tömítéstartó Menetes anya a Ragasztható tok b Ragasztható toldat c Menetes karmantyú d PE-toldat CVDE e PP-toldat CVDM Tömítés EPDM Tömítés FPM Szám Leírás d40 d50 d63 Ft/db 1 Kulcs PVC-U Fogantyú Csap Golyó Tömítéstartó Menetes anya a Ragasztható tok b Ragasztható toldat c Menetes karmantyú d PE-toldat CVDE e PP-toldat CVDM Tömítés EPDM Tömítés FPM

35 E VKD Alkatrészek gömbcsaphoz Tömítéskészlet: 1 3; 2 5; 2 8; 1 9; 2 10 Cseretípus VKD/447 d=75 90 Szám Leírás d75 d90 Ft/db 1a Kulcs PVC-U Fogantyú Csap Golyó /17 Tömítéstartó Menetes anya a Ragasztható tok b Ragasztható toldat c Menetes karmantyú d PE toldat CVDE e PP toldat CVDM Tömítés EPDM Tömítés FPM Tömítéskészlet: 1 3; 2 5; 2 8; 1 9; 2 10 Cseretípus VKD/447 d=110 Szám Leírás d110 Ft/db 2 Fogantyú Orsó felül Orsó alul Golyó Tömítéstartó Menetes anya a Ragasztható tok b Ragasztható toldat c Menetes karmantyú d PE toldat CVDE e PP toldat CVDM Tömítés EPDM Tömítés FPM

36 E TK Alkatrészek gömbcsaphoz Tömítéskészlet: 1 2; 3 6; 3 9; 3 8 Cseretípus TK 443/444 d=16 d=63 Szám Leírás d16 d20 d25 d32 Ft/db 6a Golyó L-furat b Golyó T-furat Ragasztható tok Menetes anya Tömítés EPDM Tömítés FPM Szám Leírás d40 d50 d63 Ft/db 6a Golyó L-furat b Golyó T-furat Ragasztható tok Menetes anya Tömítés EPDM Tömítés FPM

37 E VM Alaktrészek memránszelephez Cseretípus VM 885 d=20 d=63 Szám Leírás d20 d25 d32 Ft/db Komplett felsőrész a Membrán EPDM b Membrán FPM c Membrán PTFE/EPDM d Membrán NBR e Membrán CSM Tok 9a Ragasztható toldat 8a, 8b, 8d-hez b Ragasztható toldat 8c-hez c Hollander 8a, 8b, 8d-hez d Hollander 8c-hez Alsó tárcsa Csavar PE védőkupak O-gyűrű EPDM hollanderhez O-gyűrű FPM hollanderhez Szám Leírás d40 d50 d63 Ft/db Komplett felsőrész a Membrán EPDM b Membrán FPM c Membrán PTFE/EPDM d Membrán NBR e Membrán CSM Tok 9a Ragasztható toldat 8a, 8b, 8d-hez b Ragasztható toldat 8c-hez c Hollander 8a, 8b, 8d-hez d Hollander 8c-hez Alsó tárcsa Csavar PE védőkupak O-gyűrű EPDM hollanderhez O-gyűrű FPM hollanderhez

38 E VM Alaktrészek memránszelephez Cseretípus VM 885 d=75 d=110 Szám Leírás d75 d90 d110 Ft/db Komplett felsőrész a Membrán EPDM b Membrán FPM c Membrán PTFE/EPDM d Membrán NBR e Membrán CSM Tok 9a Ragasztható toldat 8a, 8b, 8d-hez b Ragasztható toldat 8c-hez Alsó tárcsa Csavar PE védőkupak E CM Alaktrészek memránszelephez Cseretípus CM 286 d=20 Szám Leírás d=20 Ft/db Komplett felsőrész a Membrán EPDM b Membrán FPM c Membrán PTFE/EPDM d Membrán NBR Tok EPDM vagy FPM Membránhoz 1a Ragasztható tok b Ragasztható toldat Tok PTFE Membránhoz 1a Ragasztható tok b Ragasztható toldat
