2 FIP - Formatura Iniezione Polimeri S.p.A. A FIP 1954 óta gyárt fröccsöntéssel fittingeket és szerelvényeket termoplasztikus alapanyagokból nyomás alatti csôrendszerekhez, így napjainkra a világ egyik legnagyobb mûanyag szerelvénygyártójává vált. A FIP az Aliaxis vállalatcsoport tagja, amely ipari, épületgépészeti és mélyépítési területeken világpiacvezetô a mûanyag szerelvény és mûszaki termék gyártási és értékesítési területeken. A FIP termékeket az Európai Unión belül gyártjuk, a gyáraink rendelkeznek az ISO 9001 és a környezetvédelmi ISO szabványoknak megfelelô engedélyekkel. A FIP által fröccsöntött mûanyagtermékeket a cég 50 éve folyamatosan fejleszti és gyártja, ezzel egyike a legtapasztaltabb mûanyag szerelvénygyártóknak a világon. Kapcsolat Ügyvezetô igazgató - StierTamás Tel Ipari rendszerek üzletágvezetô - Tóth László Tel Mûszaki és kereskedelmi üzletkötô - Oross Csaba Mûszaki és kereskedelmi üzletkötô - Tóth Gábor Tel Tel Kereskedelmi asszisztens - Heimann Linda Tel Kereskedelmi asszisztens - Vidák Anita Tel Kereskedelmi asszisztens - Bandzi Viktória Tel Automata szerelvények, átfolyásmérôk - Kovács Antal Tel Glynwed Kft központi telefonszám: Tel Gyári minôsítések Cert. N 1 megfelelve az UNI EN ISO 9001szabványnak Cert. N 70 megfelelve az UNI EN ISO 14001szabványnak CE megfelelôség CE megfelelôség az alábbi európai elôírásoknak megfelelôen EMC 89/336/EEC - 92/31-73/23/EEC - 93/68 - PED 97/23/CE, 98/37EEC, 91/368 CE, 89/392/CE 1

3 PVC-U kis átmérôjû idomok és csövek ÁLTALÁNOS INFORMÁCIÓK ISO METRIKUS MÉRETSOR ISO BSP MÉRETSOR BSP MENETES MÉRETSOR BS INCH MÉRETSOR BS INCH - BSP MÉRETSOR KIEGÉSZÍTÔK Tartalom Alapanyag tulajdonságok és kivitelezési elôírások Alapanyagok és mûszaki adatok - engedélyek és bizonyítványok Csomagolási információk FIP kereskedelmi kódrendszer értelmezése Nyomócsövek Ragasztható idomok - Toldók Ragasztható idomok - Hollanderek Ragasztható idomok - Szûkítôk Ragasztható idomok - Kötôgyûrûk Ragasztható idomok - Tömlôcsatlakozók Ragasztható idomok - Karimák Ragasztható idomok - Toldók Ragasztható idomok - Átmenetes hollanderek Ragasztható idomok - Átmenetes hollanderek sárgaréz menettel Ragasztható idomok - Tartálycsatlakozók Menetes idomok - Toldók Menetes idomok - Szûkítôk Menetes idomok - Kötôgyûrûk Menetes idomok - Tömlôcsatlakozók Ragasztható idomok - Toldók Ragasztható idomok - Hollanderek Ragasztható idomok - Szûkítôk Ragasztható idomok - Kötôgyûrûk Ragasztható idomok - Fixkarimák Ragasztható idomok - Adapterek Csôbilincsek és távtartók O-gyûrûk Lapostömítések Oldal ISO METRIKUS MÉRETSOR ASTM INCH MÉRETSOR PVC-U nagy átmérôjû idomok Tartalom Ragasztható idomok - Toldók Ragasztható idomok - Szûkítôk Ragasztható idomok - Kötôgyûrûk Ragasztható idomok - Karimák Ragasztható idomok - Toldók Oldal

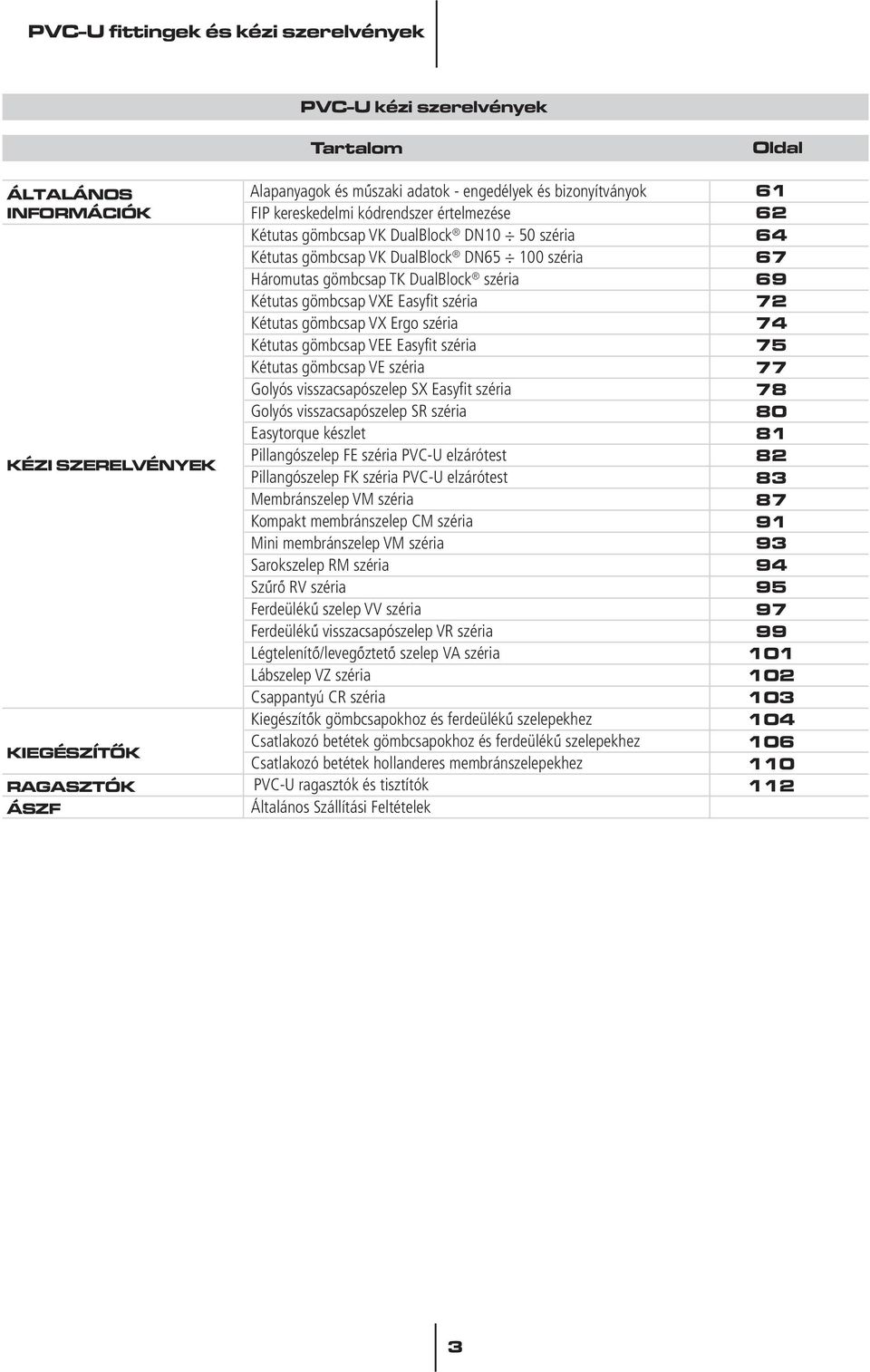

4 PVC-U kézi szerelvények ÁLTALÁNOS INFORMÁCIÓK KÉZI SZERELVÉNYEK KIEGÉSZÍTÔK RAGASZTÓK ÁSZF Tartalom Alapanyagok és mûszaki adatok - engedélyek és bizonyítványok FIP kereskedelmi kódrendszer értelmezése Kétutas gömbcsap VK DualBlock DN10 50 széria Kétutas gömbcsap VK DualBlock DN széria Háromutas gömbcsap TK DualBlock széria Kétutas gömbcsap VXE Easyfit széria Kétutas gömbcsap VX Ergo széria Kétutas gömbcsap VEE Easyfit széria Kétutas gömbcsap VE széria Golyós visszacsapószelep SX Easyfit széria Golyós visszacsapószelep SR széria Easytorque készlet Pillangószelep FE széria PVC-U elzárótest Pillangószelep FK széria PVC-U elzárótest Membránszelep VM széria Kompakt membránszelep CM széria Mini membránszelep VM széria Sarokszelep RM széria Szûrô RV széria Ferdeülékû szelep VV széria Ferdeülékû visszacsapószelep VR széria Légtelenítô/levegôztetô szelep VA széria Lábszelep VZ széria Csappantyú CR széria Kiegészítôk gömbcsapokhoz és ferdeülékû szelepekhez Csatlakozó betétek gömbcsapokhoz és ferdeülékû szelepekhez Csatlakozó betétek hollanderes membránszelepekhez PVC-U ragasztók és tisztítók Általános Szállítási Feltételek Oldal

5 A PVC-U mûszaki adatai Mechanikai, fizikai és elektromos tulajdonságok Sûrûség 1,37 g/cm 3 Húzószilárdság 50 N/mm 2 Rugalmassági modulusz 3000 N/mm 2 Szakítónyúlás 28 % Lineáris hôtágulási együttható 0.08 mm/m C Vicat lágyulási hômérséklet 77 C Vízfelvétel <4 mg/cm 3 Hôvezetôképesség 0,16 W/mC Felületi ellenállás >10 13 Ohm PVC-U nyomás/hômérsélet diagram A görbe alapja 20 C környezeti hômérséklet és vízközeg. A diagramban feltüntetett nyomásértékek 25 éves élettartamra vonatkoznak, beszámított biztonsági tényezôvel üzemi nyomás (bar) C 20 C 60 C üzemi hômérséklet (C ) ---PN16---PN10---PN6---PN4 4

6 A PVC-U rendszer elônyei Korrózióállóság A PVC-U anyagot mint ipari alkalmazási területekre alkalmas csôvezeték alapanyagot a legkülönbözôbb savakkal, lúgokkal valamint ipari vegyi anyagokkal szemben fennálló mind belsô, mind külsô kiemelkedô korrózióállóság fémjelzi. Koptatószilárdság A PVC-U a koptató közegek által okozott abrázió és erózió ellen jó állékonyságot kínál. Alkalmazhatósága az iszapfajtától, a részecskemérettôl, a sûrûségtôl és a folyási sebességtôl függ. Mielôtt egy rendszert kiviteleznének, lehetôleg saját kísérletek elvégzése ajánlott. Az ilyen közegek az acélból készült hagyományos csôrendszereket hamar tönkre tudják tenni. Sima felületek A PVC-U sima belsô felülettel rendelkezik. A folyadék kisebb súrlódása a bélésfalakon kisebb súrlódási veszteségeket ad, mint a fémvezetékeknél és a lerakódások veszélyét ugyancsak csökkenti. A csôkeresztmetszetek megmaradnak, ami mellett szivattyúenergia takarítható meg. Használati hômérséklet A PVC-U használati hômérséklet-tartománya (üzemi nyomástól függôen) 0 C-tól + 60 C-ig terjed. Alacsony súly A PVC-U rendszerek súlya a rézcsô rendszereknek csak a fele, az acélcsô rendszereknek pedig csak az 1/5-e. Ezzel olyan alkalmazási területeket tárnak fel, amelyek az PVC-U különleges tulajdonságaival összekapcsolva fémrendszereket tudnak pótolni. Egyszerû kötés A PVC-U csôrendszerek ragasztása a leggyakrabban alkalmazott kötéstechnika. Ez a kötéstechnika új rendszerek egyszerû telepítését és már fennálló rendszerek ugyancsak egyszerû módosítását teszi lehetôvé. Alkalmazások olyan közegekre, amelyekhez a PVC-U kiválóan megfelel: - lúgok - savak és sók - ivóvíz - igen nagy tisztaságú víz Csövek alátámasztása Csöveket gyakran vezetnek csôbilincsekben. Itt figyelembe kell venni azt, hogy ez a módszer hosszváltozások esetén nem képes megakadályozni a csövek kitérését. Ezért ezeknek a konstrukcióknak a lehetô legstabilabbnak kell lenniük, azonban a csô tengelyirányú mozgását nem kell korlátozniuk. Fémbilincseknél ügyelni kell arra, hogy ne rendelkezzenek éles peremmel vagy sorjával, amely a csövet megsérthetné. 5

7 Csôbilincsek távolsága Ön az alábbi táblázatban találja a PVC-U csövekre és j<= 1g/ cm3 sûrûségû közegekre érvényes csôbilincs távolságokat: d(mm) 20 C 40 C 60 C állandó állandó Ha a közeg sûrûsége nagyobb mint literenként 1g/ cm3, akkor a csôbilincs távolságot ennek megfelelôen csökkenteni kell. Nehéz csôvezetékelemek alátámasztása Nagy szerelvényeket, szûrôket vagy más nehéz csôvezetékelemeket mindig a csôvezetéktôl függetlenül kell rögzíteni, hogy a csôrendszertôl távol tartsuk a nem megengedett terheléseket. Pl. gömbcsapok esetén speciális gömbcsaptartókat használhatunk. Hôszigetelés és kísérô fûtés Különbözô feltételek adódhatnak, ha a PVC-U csöveket hôszigetelni vagy fûteni kell. Szigetelésekhez pl. ásványgyapot használható. Azonban feltétlenül figyelembe kell venni, hogy a szigetelések vagy fûtôszalagok néhány eleme - különösen azoknál, amelyeket felragasztanak árthat a mûanyagoknak. Ezért használat elôtt a szigetelôanyag gyártójával tisztázni kell a csô és a fitting alapanyagának összeférhetôségét. Hômérséklet által kiváltott hosszváltozások Csôvezetés A föld felett lefektetett csôrendszereket úgy kell megtervezni, hogy a csôhosszabbodások felvételéhez elég irányváltozás álljon rendelkezésre. Megfelelôen méretezett dilatációs könyökökkel és az elôbbiekben leírt rögzítési lehetôségekkel kitérés nélküli, célzott axiális nyúlást érünk el. Minden esetben kihasználhatjuk a csô természetes flexibilitását. Fixpontok A nagy lineáris hôtágulási együtthatók miatt, amelyekkel a mûanyagok rendelkeznek, különös figyelmet kell fordítani a nyúlásra. Célzott axiális nyúlást fixpontok kitûzésével érhetünk el. A hosszváltozást ezután megfelelô dilatációs könyökökkel (irányváltásoknál) vagy dilatációs ívekkel kompenzáljuk. 6

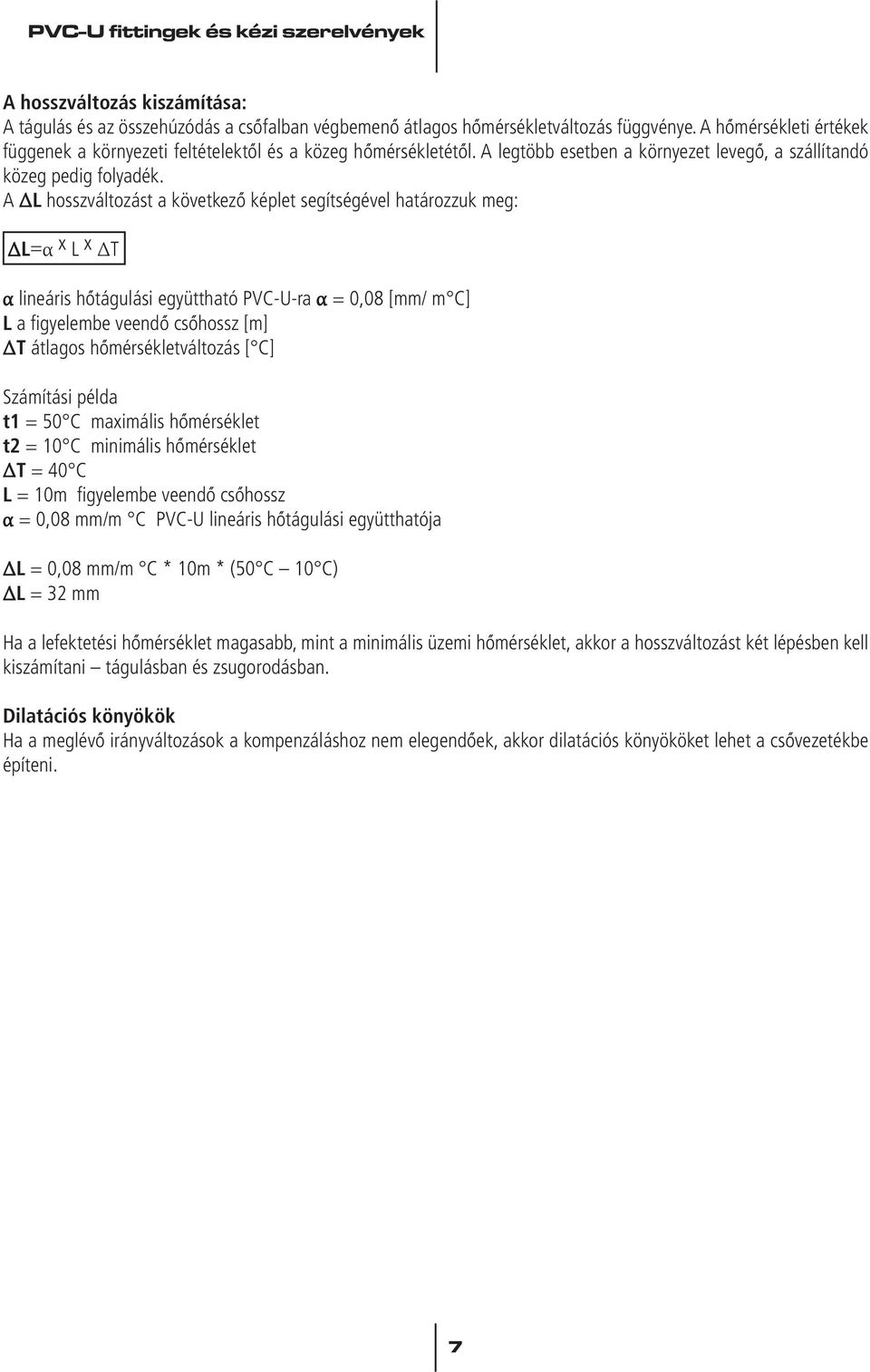

8 A hosszváltozás kiszámítása: A tágulás és az összehúzódás a csôfalban végbemenô átlagos hômérsékletváltozás függvénye. A hômérsékleti értékek függenek a környezeti feltételektôl és a közeg hômérsékletétôl. A legtöbb esetben a környezet levegô, a szállítandó közeg pedig folyadék. A ΔL hosszváltozást a következô képlet segítségével határozzuk meg: ΔL=α x L x ΔT α lineáris hôtágulási együttható PVC-U-ra α = 0,08 [mm/ m C] L a figyelembe veendô csôhossz [m] ΔT átlagos hômérsékletváltozás [ C] Számítási példa t1 = 50 C maximális hômérséklet t2 = 10 C minimális hômérséklet ΔT = 40 C L = 10m figyelembe veendô csôhossz α = 0,08 mm/m C PVC-U lineáris hôtágulási együtthatója ΔL = 0,08 mm/m C * 10m * (50 C 10 C) ΔL = 32 mm Ha a lefektetési hômérséklet magasabb, mint a minimális üzemi hômérséklet, akkor a hosszváltozást két lépésben kell kiszámítani tágulásban és zsugorodásban. Dilatációs könyökök Ha a meglévô irányváltozások a kompenzáláshoz nem elegendôek, akkor dilatációs könyököket lehet a csôvezetékbe építeni. 7

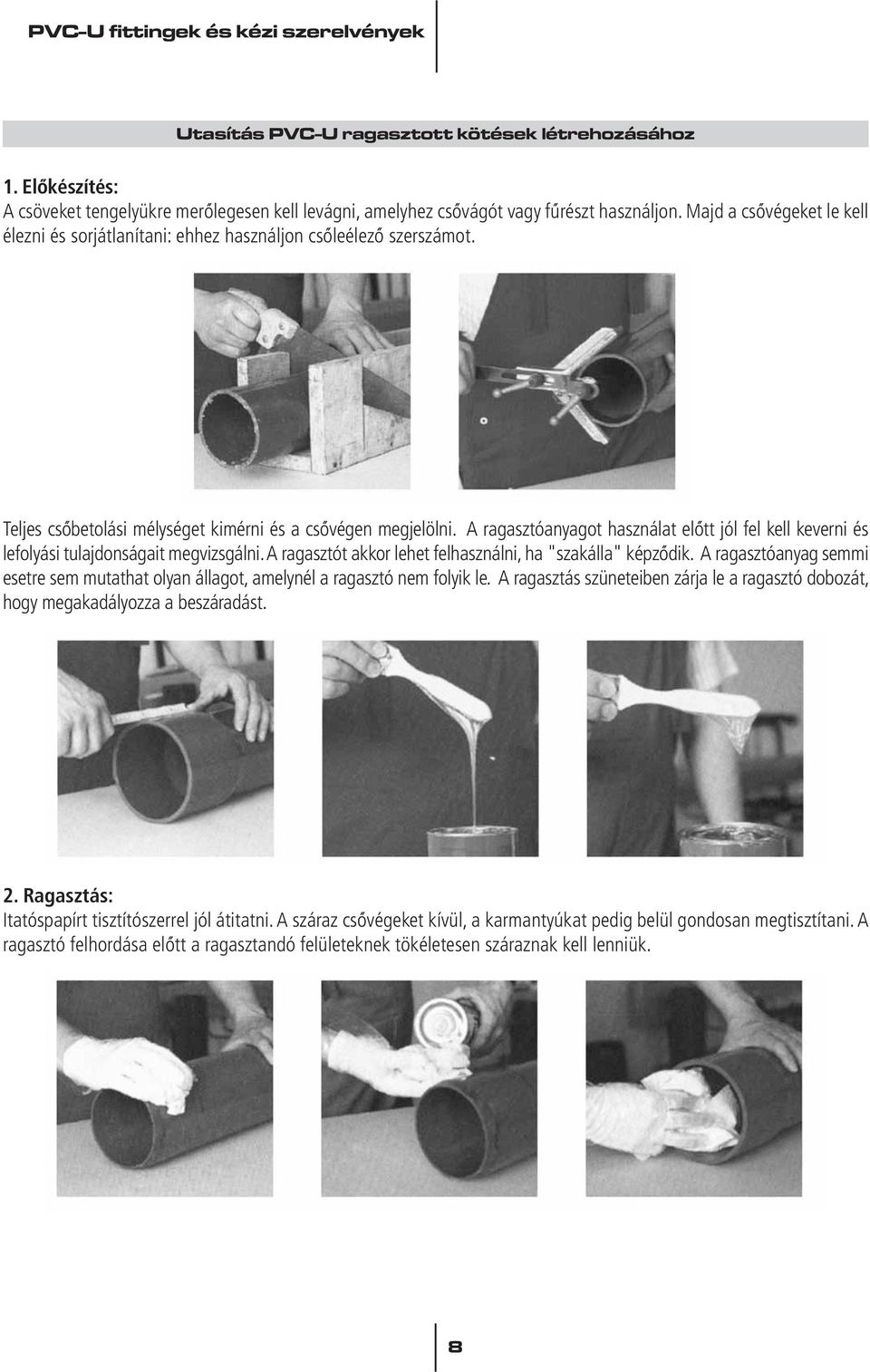

9 Utasítás PVC-U ragasztott kötések létrehozásához 1. Elôkészítés: A csöveket tengelyükre merôlegesen kell levágni, amelyhez csôvágót vagy fûrészt használjon. Majd a csôvégeket le kell élezni és sorjátlanítani: ehhez használjon csôleélezô szerszámot. Teljes csôbetolási mélységet kimérni és a csôvégen megjelölni. A ragasztóanyagot használat elôtt jól fel kell keverni és lefolyási tulajdonságait megvizsgálni. A ragasztót akkor lehet felhasználni, ha "szakálla" képzôdik. A ragasztóanyag semmi esetre sem mutathat olyan állagot, amelynél a ragasztó nem folyik le. A ragasztás szüneteiben zárja le a ragasztó át, hogy megakadályozza a beszáradást. 2. Ragasztás: Itatóspapírt tisztítószerrel jól átitatni. A száraz csôvégeket kívül, a karmantyúkat pedig belül gondosan megtisztítani. A ragasztó felhordása elôtt a ragasztandó felületeknek tökéletesen száraznak kell lenniük. 8

10 A karmantyú belsô oldalát belülrôl kifelé, hosszanti irányban kell ragasztóval vékonyan bekenni. A csôvéget hasonlóan, tengelyirányban erôs ecsetnyomással kell vastagon bekenni. Csövet és karmantyút azonnal, leélezés nélkül ütközésig ill. teljes karmantyúmélységig összetolni. Eközben a csövet nem szabad elfordítani. Összekötést rövid ideig rögzíteni, amíg a ragasztó meg nem köt. DN 150 csômérettôl összetoló szerkezetet használjon. Felesleges ragasztóanyagot itatóspapírral kell eltávolítani. 3.Vizsgálat Várakozási idô: Csöveket legkorábban ragasztás után 5 perccel szabad megmozdítani. +10 C alatti hômérsékleten ez az idô legalább 15 perc legyen. Nyomáspróba: A vezetékek feltöltése, valamint a 1,5 x PN vizsgálati nyomásig terjedô nyomáspróba csak az utolsó ragasztás után 24 órával történjen. Javítás esetén a következô érvényes:1 bar üzemi nyomásonként legalább egy óra várakozási idôt szükséges betartani. Azokat a vezetékeket, amelyeket nem helyeznek rögtön üzembe, jól át kell mosni és legjobb, ha vízzel töltve állni hagyjuk. Óvintézkedések: A ragasztó és a tisztítószerek tûzveszélyesek. Az oldószergôzök a levegônél nehezebbek és robbanékony keverékeket képezhetnek. Ezért megfelelô szellôzésrôl kell gondoskodni. Dohányozni tilos! Hegeszteni tilos! Nyílt láng és tûz használata tilos! 9

11 Alapanyagok és mûszaki adatok ALAPANYAG PVC-U (kemény polivinil-klorid) SZÍN Szürke - RAL 7011 SZABVÁNYOK > Ragasztható tokok ISO METRIC méretben megfelelnek az ISO 727, EN 1452, DIN 8063, ISO 15493, ISO 4422, BRL-K504, BRL-K502 elôírásoknak > > Ragasztható tokok inch méretsorban megfelelnek a BS 4346/1 szabványnak, csatlakoztathatók a BS szerinti csövekhez Menetes kötések az UNI ISO 228/1, DIN 2999, BS 21, ISO R7 szabványok szerint MÉRETSOR MAXIMUM ÜZEMI NYOMÁS ÜZEMI HÔMÉRSÉKLET > Karimák az ISO 7005, DIN 8063, DIN 2501, EN 1452, UNI EN szabványoknak megfelelôen > Ragasztható fittingek ISO METRIC méretsorban d12 mm-tôl d315 mm-ig BS méretsor d "-tôl d8"-ig > Menetes fittingek R3/8"-tôl R4"-ig 16 bar (232 psi) vízre 20 C (68 F)-on Ettôl eltérô üzemi körülmények esetében lásd a mûszaki katalógusban! 0 C (32 F)-tól 60 C (140 F)-ig A PVC-U alapanyag kapcsolatba léphet élelmiszeripari közegekkel, ivóvízzel a D.M. n /04/2004 olasz engedély szerint, Magyarországon beépíthetô a VITUKI, OKI és ÁNTSZ érvényes engedélyekben foglaltak szerint. További mûszaki információkért kérjük látogassa meg a FIP és GLYNWED weboldalakat és kérje mûszaki katalógusainkat! Engedélyek és minôségi bizonyítványok Típus UNI Ø-tôl Ø mm-ig PN Hollander T-idom 90 Könyök 90 Könyök 45 Karmantyú Ív 90 Ív 90 Szûkítô Szûkítô Zárósapka Kötôgyûrû Lazakarima x x x x Kereskedelmi kód/megnevezés BIV TIV GIV HIV MIV SIV SIV RIV DIV CIV ODB QPV FIP PVC-U fittingek engedélyezve Németországban, engedély száma: HH FIP PVC-U szerelvények és fittingek engedélyezve Olaszországban: RINA (Registro Italiano Navale) engedélyezve ivóvízre: MAC /36401/TO/01 10

12 Engedélyek és minôségi bizonyítványok: A FIP PVC-U fittingek rendelkeznek a KIWA (Keurings Institut voor Waterleiding Artikelen Holland) engedélyével: Engedély száma: K 5034/01 A FIP PVC-U fittingek rendelkeznek az NF-CSTB / AFNOR engedéllyel: engedély száma: 04-1-P-27 FIP PVC-U fittingek engedélyezettek az IRH vizsgáló intézet által. Engedély száma: 05 MAT NY 006 A FIP PVC-U fittingek rendelkeznek a WRAS (Water Regulation Advisory Scheme - UK) engedélyével. Engedély száma: M A FIP PVC-U szerelvények és fittingek rendelkeznek a Bureau Veritas - Marine Division engedélyével ivóvízre. Engedély száma: 07123/C0 BV A FIP PVC-U fittingek bevizsgáltak az ACS (Attestation de Conformité Sanitaire) vizsgálóintézetnél. No 98 MAT NY 418 A FIP PVC-U szerelvények megfelelnek az Ukrán higéniai, biztonsági és minôségi elôírásoknak. Engedély száma: UA A FIP PVC-U szerelvények és fittingek rendelkeznek a VITUKI magyarországi ÉME engedélyével. ÉME engedély száma: É-05/2009 A FIP PVC-U szerelvények és fittingek rendelkeznek az OKI magyarországi higéniai laborjának szakvéleményével, miszerint ivóvízre beépíthetôk. OKI szakvélemény száma:7224/2009 OKI A FIP PVC-U szerelvények és fittingek rendelkeznek az ÁNTSZ magyarországi ivóvíz engedélyével, miszerint ivóvízre beépíthetôk. ÁNTSZ engedély száma: 7224/

13 Csomagolás db./ a Termék darabszám a zacskóban Termék darabszám a kartonban Karton a Karton méretek Karton a L mm P mm H mm Térfogat m 3 A FIP karton méreteket minden elôzetes információ nélkül módosíthatjuk! Karton mennyisége raklapon Karton a FIP raklap (1000x1200mm) Euro raklap (800x1200mm)

14 13

15 B FIP kereskedelmi kódrendszer értelmezése I V Fittingek a Szabványok Alapanyag A Tömlôcsatlakozó I ISO metrikus tok C PVC-C B Hollander D ISO metrikus toldat E PE C Zárósapka B ISO metrikus tompa vég F PVDF D Szûkítô BE PE100 ISO metrikus tompa vég M PP-H E Hollander anya G JIS menetes tokkal (inch) V PVC-U F Fixkarima P Tömlôcsatlakozó metrikus B PP/acél F/B Hollanderhez becsavarható betét és anya F BSP belsô menettel (inch) O Sárgaréz Q/B Hollanderbetét és anya R BSP külsô menettel(inch) G 90 könyök L BS belsô menet (inch) H 45 könyök M BS külsô menet (inch) J Ellenanya A ASTM tokkal (inch) K Átmenetes idom Y ASTM toldattal (inch) L Tartálycsatlakozó N NPT menetes tokkal (inch) M Karmantyú J JIS tok (inch) N Menetes karmantyú O ISO-DIN karimázott (metrikus) O Lazakrima OA ANSI 150 karimázott (inch) P Menetes zárósapka OL LUG ANSI 150 karimázott (inch) Q Kötôgyûrû OAL LUG ISO-DIN karimázott (metrikus) R Hosszú szûkítô S 90 ív T 90 T-idom TR 90 szûkített T-idom U Nyeregidom Z Csôbilincs Y 45 T-idom X X-idom Néhány példa: TIV032 BIV050E CIV110 PVC-U egál T-idom 90 d32 ragasztható tokkal PVC-U hollander, ragasztható tokkal d50, EPDM tömítéssel PVC-U zárósapka d110 ragasztható tokkal 14

16 FIP kereskedelmi kódrendszer értelmezése 025 E Méret Tömítés alapanyag Metrikus méretsor d (mm) Inch méretsor d/r (inch) E EPDM F FPM N NBR P PTFE /8" " Az új kódrendszer megkönnyíti a beszerzési eljárást: > Mûszaki termék specifikáció (weboldal, termék katalógus, 3D CAD könyvtár) > Ajánlatkérések (katalógus / árlista) > Megrendelések lebonyolítása (visszaigazolás, szállítólevél és számla) > Termék azonosítás (Termék etikettek) 15

17 PVC-U nyomócsövek ISO METRIKUS MÉRETSOR CSÖVEK PVC-U nyomócsô, RAL szürke (5, ill. 6 m-es szálakban) d Nyomásfokozat HUF/m 16 PN16 kérésre 20 PN PN PN PN PN PN PN PN PN PN PN PN PN PN PN PN d Nyomásfokozat HUF/m 90 PN PN PN PN PN PN

18 Ragasztható idomok - Toldók ISO METRIKUS MÉRETSOR SIV Ív 90, hosszú Radius (R=2d), ragasztható tokokkal d PN Cikkszám HUF SIV SIV SIV SIV SIV SIV SIV SIV SIV *16 SIV Könyök 90, ragasztható tokokkal GIV d PN Cikkszám HUF GIV , GIV GIV GIV GIV GIV GIV GIV GIV GIV GIV GIV GIV GIV *16 GIV *16 GIV *16 GIV * csökkentett biztonsági tényezôvel 17

19 Ragasztható idomok - Toldók ISO METRIKUS MÉRETSOR HIV Könyök 45, ragasztható tokokkal d PN Cikkszám HUF HIV HIV , HIV HIV HIV HIV HIV HIV HIV HIV HIV HIV HIV HIV HIV180 Ld. nagy átmérôjû idomoknál HIV Karmantyú, ragasztható tokokkal MIV d PN Cikkszám HUF MIV , MIV MIV MIV MIV MIV MIV MIV MIV MIV MIV MIV MIV MIV MIV180 Ld. nagy átmérôjû idomoknál 200 *16 MIV *16 MIV * csökkentett biztonsági tényezôvel 18

20 Ragasztható idomok -Toldók ISO METRIKUS MÉRETSOR TIV T-idom 90 egál, ragasztható tokokkal d PN Cikkszám HUF TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV TIV *16 TIV *16 TIV * csökkentett biztonsági tényezôvel T-idom 45 egál, ragasztható tokokkal YIV d PN Cikkszám HUF YIV YIV YIV YIV YIV YIV Keresztidom 90, ragasztható tokokkal XIV d PN Cikkszám HUF XIV XIV XIV XIV XIV

21 Ragasztható idomok - Toldók ISO METRIKUS MÉRETSOR CIV Zárósapka, ragasztható tokkal d PN Cikkszám HUF CIV , CIV , CIV CIV CIV CIV CIV CIV CIV CIV CIV CIV CIV CIV CIV

22 BIV Hollander, EPDM O-gyûrûvel, ragasztható tokkal d PN Cikkszám HUF Ragasztható idomok - Hollanderek ISO METRIKUS MÉRETSOR BIV016E BIV020E BIV025E BIV032E BIV040E BIV050E BIV063E BIV075E BIV090E BIV110E Hollander anya, belsô menettel R1 d BIV EFV PN Cikkszám HUF 3/8" - 16 EFV /2" - 16 EFV /4" EFV " EFV /4" EFV /2" EFV " EFV /4" EFV /2" - 16 EFV /4" EFV /2" EFV " EFV " EFV

23 Becsavarható betét hollanderhez F/BIV d R1 PN Cikkszám HUF Ragasztható idomok - Hollanderek ISO METRIKUS MÉRETSOR 16 3/4" 16 FBIV " 16 FBIV /4" 16 FBIV /2" 16 FBIV " 16 FBIV /4" 16 FBIV /4" 16 FBIV /2" 10 FBIV " 6 FBIV " 6 FBIV Betétdarab hollanderhez Q/BIV d PN Cikkszám HUF QBIV QBIV QBIV QBIV QBIV QBIV QBIV QBIV QBIV QBIV

24 T-idom 90 szûkített, ragasztható tokokkal TRIV d x d1 PN Cikkszám HUF Ragasztható idomok- Szûkítôk ISO METRIKUS MÉRETSOR 25 x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV x TRIV *180 x TRIV * Megjegyzés: kifutó termék, a készlet erejéig elérhetô 23

25 Ragasztható idomok - Szûkítôk ISO METRIKUS MÉRETSOR Hosszú szûkítô idom, ragasztható tokokkal RIV d x d2 x d1 PN Cikkszám HUF 16 x RIV x RIV x 20 x RIV x 20 x RIV x 25 x RIV x 25 x RIV x 25 x RIV x 32 x RIV x 32 x RIV x 32 x RIV x 40 x RIV x 40 x RIV x 40 x RIV x 40 x RIV x 50 x RIV x 50 x RIV x 50 x RIV x 50 x RIV x 63 x RIV x 63 x RIV x 75 x RIV x 75 x RIV x 75 x RIV x 75 x RIV x 90 x RIV x 90 x RIV x 90 x RIV x 90 x RIV *110 x MRIV x RIV x RIV * Dupla szûkítô, MRIV 110x90 24

26 Ragasztható idomok - Szûkítôk ISO METRIKUS MÉRETSOR DIV Rövid szûkítô, ragasztható tokokkal d x d1 PN Cikkszám HUF 16 X DIV , X DIV , X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV X DIV *180 X DIV *200 X DIV Ld. nagy átmérôjû idomoknál *200 X DIV X 160 **16 DIV X 200 **16 DIV * kereskedelmi termék ** csökkentett biztonsági tényezôvel 25

27 Ragasztható idomok- Kötôgyûrûk ISO METRIKUS MÉRETSOR QPV Kötôgyûrû, ragasztható tokkal d DN PN Cikkszám HUF QPV QPV QPV QPV QPV QPV QPV QPV QPV QPV QPV QPV **16 QPV QRV Bordázott felületû kötôgyûrû DIN 8063 PN10/16 lapostömítéshez, ragasztható tokkal d DN PN Cikkszám HUF QRV QRV QRV QRV QRV QRV QRV QRV QRV **16 QRV **16 QRV ** csökkentett biztonsági tényezôvel 26

28 Ragasztható idomok- Kötôgyûrûk ISO METRIKUS MÉRETSOR QGV Kötôgyûrû hornyolt felülettel, DIN 8063 PN10/16 lapostömítéshez, ragasztható tokkal d DN PN Cikkszám HUF QGV QGV QGV QGV QGV QGV QGV QGV QGV QGV QGV QGV **16 QGV ** Csökkentett biztonsági tényezôvel Tömlôvég, egyik oldalt ragasztható véggel Ragasztható idomok- Tömlôcsatlakozók ISO METRIKUS MÉRETSOR AIV d PN Cikkszám HUF 12 x 14 x AIV , x 18 x AIV x 22 x AIV x 27 x AIV x 32 x AIV x 42 x AIV x 52 x AIV x 64 x AIV

29 d DN *PMA [bar] ODV Lazakarima kötôgyûrûhöz PN10/16 furat DIN DIN EN UNI 2223 kötôgyûrûk: QGV, QPV, QRV, QLV Ragasztható idomok - Karimák ISO METRIKUS MÉRETSOR Cikkszám HUF ODV ODV ODV ODV ODV ODV ODV ODV ODV ODV ODV ODV ** ODV ** ODV **PN10 szerinti furattal 28

30 Ragasztható idomok - Karimák ISO METRIKUS MÉRETSOR d DN *PMA [bar] FDV Fixkarima PN10/16 furat, DIN DIN EN UNI 2223 lapostömítéshez Cikkszám HUF FDV FDV FDV FDV FDV FDV FDV FDV FCV Vakkarima PN10/16 furat, DIN DIN EN UNI 2223 lapostömítéshez d DN *PMA [bar] Cikkszám HUF dodoz FCV FCV FCV FCV FCV FCV FCV FCV * PMA: maximális nyomás 29

31 Ragasztható idomok- Toldók ISO-BSP MÉRETSOR GIFV Átmenetes könyök 90, egyik oldalon belsô menettel, másik oldalon ragasztható tokkal d x R PN Cikkszám HUF 16 x 3/8" 16 GIFV x 1/2" 16 GIFV x 3/4" 16 GIFV x 1" 16 GIFV x 1 1/4" 16 GIFV x 1 1/2" 16 GIFV x 2" 16 GIFV x 2 1/2" 16 GIFV x 3" 16 GIFV x 4" 16 GIFV GIMV Átmenetes könyök 90, egyik oldalon belsô menettel és fémgyûrûvel erôsítve, másik oldalon ragasztható tokkal d x R PN Cikkszám HUF 16 x 3/8" 16 GIMV x 1/2" 16 GIMV x 3/4" 16 GIMV x 1" 16 GIMV x 1 1/4" 16 GIMV x 1 1/2" 16 GIMV x 2" 16 GIMV TIFV Átmenetes T-idom 90, kétoldalt ragasztható tokkal,a leágazásnál belsô menettel d x R PN Cikkszám HUF 16 x 3/8" 16 TIFV x 1/2" 16 TIFV x 3/4" 16 TIFV x 1/2" 16 TIFV x 1" 16 TIFV x 1 1/4" 16 TIFV x 1/2" 16 TIFV x 1 1/2" 16 TIFV x 1/2" 16 TIFV x 2" 16 TIFV x 2 1/2" 16 TIFV x 3" 16 TIFV x 4" 16 TIFV

32 Ragasztható idomok - Toldók ISO-BSP MÉRETSOR TIMV Átmenetes T-idom 90 kétoldalt ragasztható tokkal, a leágazás belsô menettel és fémgyûrûvel erôsítve d x R PN Cikkszám HUF 16 x 3/8" 16 TIMV x 1/2" 16 TIMV x 3/4" 16 TIMV x 1" 16 TIMV x 1 1/4" 16 TIMV x 1 1/2" 16 TIMV x 2" 16 TIMV MIFV Átmenetes karmantyú, egyik oldalt ragasztható tokkal, másik oldalt belsô menettel (csak mûanyag menethez) d x R PN Cikkszám HUF 16 x 3/8" 16 MIFV x 1/2" 16 MIFV x 3/4" 16 MIFV x 1" 16 MIFV x 1 1/4" 16 MIFV x 1 1/2" 16 MIFV x 2" 16 MIFV x 2 1/2" 16 DIFV x 3" 16 DIFV x 4" 16 DIFV MIMV Átmenetes karmantyú, egyik oldalt ragasztható tokkal, másik oldalt belsô menettel és fémgyûrûvel erôsítve d x R PN Cikkszám HUF 16 x 3/8" 16 MIMV x 1/2" 16 MIMV x 3/4" 16 MIMV x 1" 16 MIMV x 1 1/4" 16 MIMV x 1 1/2" 16 MIMV x 2" 16 MIMV

33 Ragasztható idomok - Toldók ISO-BSP MÉRETSOR DIFV Menetes karmantyú, egyik oldalt ragasztható tokkal/toldattal, másik oldalt belsô menettel (csak mûanyag menethez) dm x df x R PN Cikkszám HUF 20 x 16 x 3/8" 16 DIFV x 16 x 1/2" 16 DIFV x 20 x 1/2" 16 DIFV x 20 x 3/4" 16 DIFV x 25 x 3/4" 16 DIFV x 25 x 1" 16 DIFV x 32 x 1" 16 DIFV x 32 x 1 1/4" 16 DIFV x 40 x 1 1/4" 16 DIFV x 40 x 1 1/2" 16 DIFV x 50 x 1 1/2" 16 DIFV x 50 x 2" 16 DIFV x 63 x 2" 16 DIFV x 63 x 2 1/2" 16 DIFV x 75 x 2 1/2" 16 DIFV x 75 x 3" 16 DIFV x 90 x 3" 16 DIFV x 90 x 4" 16 DIFV x 110 x 4" 16 DIFV DIMV Menetes karmantyú, egyik oldalt ragasztható tokkal/toldattal, másik oldalt belsô menettel és fémgyûrûvel erôsítve dm x df x R PN Cikkszám HUF 20 x 16 x 3/8" 16 DIMV x 16 x 1/2" 16 DIMV x 20 x 1/2" 16 DIMV x 20 x 3/4" 16 DIMV x 25 x 3/4" 16 DIMV x 25 x 1" 16 DIMV x 32 x 1" 16 DIMV x 32 x 1 1/4" 16 DIMV x 40 x 1 1/4" 16 DIMV x 40 x 1 1/2" 16 DIMV x 50 x 1 1/2" 16 DIMV x 50 x 2" 16 DIMV x 63 x 2" 16 DIMV

34 Ragasztható idomok - Toldók ISO-BSP MÉRETSOR NRIV Szûkítô karmantyú, ragasztható toldattal és külsô menettel (csak mûanyag menethez) d x R PN Cikkszám HUF 25 x 1" 16 NRIV x 1 1/4" 16 NRIV KIFV Menetes karmantyú, egyik oldalt ragasztható tokkal/toldattal, másik oldalt külsô menettel (csak mûanyag menethez) dm x df x R PN Cikkszám HUF 16 x 12 x 3/8" 16 KIFV x 16 x 3/8" 16 KIFV x 16 x 1/2" 16 KIFV x 20 x 1/2" 16 KIFV x 20 x 3/4" 16 KIFV x 25 x 1/2" 16 KIFV x 25 x 3/4" 16 KIFV x 25 x 1" 16 KIFV x 32 x 3/4" 16 KIFV x 32 x 1" 16 KIFV x 32 x 1 1/4" 16 KIFV x 40 x 1" 16 KIFV x 40 x 1 1/4" 16 KIFV x 40 x 1 1/2" 16 KIFV x 50 x 1 1/4" 16 KIFV x 50 x 1 1/2" 16 KIFV x 50 x 2" 16 KIFV x 63 x 1 1/2" 16 KIFV x 63 x 2" 16 KIFV x 63 x 2 1/2" 16 KIFV x 75 x 2" 16 KIFV x 75 x 2 1/2" 16 KIFV x 75 x 3" 16 KIFV x 90 x 2 1/2" 16 KIFV x 90 x 3" 16 KIFV x 90 x 4" 16 KIFV x 110 x 3" 16 KIFV x 110 x 4" 16 KIFV

35 Ragasztható idomok - Átmenetes hollanderek ISO-BSP MÉRETSOR BIFV Átmenetes hollander, egyik oldalt ragasztható tokkal, másik oldalt belsô menettel (EPDM tömítéssel) d x R PN Cikkszám HUF 16 x 3/8" 16 BIFV016038E x 1/2" 16 BIFV020012E x 3/4" 16 BIFV025034E x 1" 16 BIFV032100E x 1 1/4" 16 BIFV040114E x 1 1/2" 16 BIFV050112E x 2" 16 BIFV063200E x 2 1/2" 10 BIFV075212E x 3" 10 BIFV090300E x 4" 10 BIFV110400E BIRV Átmenetes hollander, egyik oldalt ragasztható tokkal, másik oldalt külsô menettel (EPDM tömítéssel, csak mûanyag menethez) d x R PN Cikkszám HUF 50 x 1 1/2" 16 BIRV050112E x 2" 16 BIRV050200E x 2" 16 BIRV063200E

36 Ragasztható idomok- Átmenetes hollanderek sárgaréz menettel ISO-BSP MÉRETSOR BIFVO Átmenetes hollander, egyik oldalt ragasztható PVC-U tokkal, másik oldalt sárgaréz belsô menettel, EPDM tömítéssel d x R PN Cikkszám HUF 16 x 3/8" 16 BIFVO016038E x 1/2" 16 BIFVO020012E x 3/4" 16 BIFVO025034E x 1" 16 BIFVO032100E x 1 1/4" 16 BIFVO040114E x 1 1/2" 16 BIFVO050112E x 2" 16 BIFVO063200E BIRVO Átmenetes hollander, egyik oldalt ragasztható PVC-U tokkal, másik oldalt sárgaréz külsô menettel, EPDM tömítéssel d x R PN Cikkszám HUF 16 x 3/8" 16 BIRVO016038E x 1/2" 16 BIRVO020012E x 3/4" 16 BIRVO025034E x 1" 16 BIRVO032100E x 1 1/4" 16 BIRVO040114E x 1 1/2" 16 BIRVO050112E x 2" 16 BIRVO063200E

37 Ragasztható idomok - Tartálycsatlakozók LIV Tartálycsatlakozó, ragasztható toldattal, EPDM tömítéssel d x R PN Cikkszám HUF 25 x 1" 16 LIV x 1 1/4" 16 LIV LIFV Tartálycsatlakozó, külsô menetes toldattal, EPDM vagy FPM tömítéssel d x R x R1 PN EPDM Cikkszám HUF FPM Cikkszám HUF 16 x 3/4" x 1/2" 16 LIFV E LIFV F x 1" x 3/4" 16 LIFV E LIFV F x 1 1/4" x 1" 16 LIFV E LIFV F x 1 1/2"x 1" 16 LIFV E LIFV F x 2" x 1 1/2" 16 LIFV E LIFV F Ellenanya LIV és LIFV tartálycsatlakozókhoz JFV R PN Cikkszám HUF 1/2" 16 JFV /4" 16 JFV " 16 JFV /4" 16 JFV /2" 16 JFV " 16 JFV

38 Menetes idomok- Toldók BSP MENETES MÉRETSOR Könyök 90, mindkét oldalt menetes tokkal GFV R PN Cikkszám HUF 3/8" 16 GFV /2" 16 GFV /4" 16 GFV " 16 GFV /4" 16 GFV /2" 16 GFV " 16 GFV /2" 16 GFV " 16 GFV " 16 GFV Könyök 45, mindkét oldalt menetes tokkal HFV R PN Cikkszám HUF 1/2" 16 HFV /4" 16 HFV " 16 HFV /4" 16 HFV /2" 16 HFV " 16 HFV /2" 16 HFV " 16 HFV Karmantyú, mindkét oldalt menetes tokkal MFV R PN Cikkszám HUF 3/8" 16 MFV /2" 16 MFV /4" 16 MFV " 16 MFV /4" 16 MFV /2" 16 MFV " 16 MFV /2" 16 MFV " 16 MFV " 16 MFV

39 Menetes idomok - Toldók BSP MENETES MÉRETSOR TFV T-idom 90 egál, minden oldalt menetes tokkal R PN Cikkszám HUF 3/8" 16 TFV /2" 16 TFV /4" 16 TFV " 16 TFV /4" 16 TFV /2" 16 TFV " 16 TFV /2" 16 TFV " 16 TFV " 16 TFV Zárósapka, belsô menettel CFV R PN Cikkszám HUF 3/8" 16 CFV , /2" 16 CFV /4" 16 CFV " 16 CFV /4" 16 CFV /2" 16 CFV " 16 CFV " 16 CFV

40 Menetes idomok - Toldók BSP MENETES MÉRETSOR NFV Karmantyú, mindkét oldalt külsô menettel (csak mûanyag menethez) R PN Cikkszám HUF 3/8" 16 NFV /2" 16 NFV /4" 16 NFV " 16 NFV /4" 16 NFV /2" 16 NFV " 16 NFV /2" **16 NFV " **16 NFV " **16 NFV **csökkentett biztonsági tényezô Zárósapka, külsô menettel PFV R PN Cikkszám HUF 3/8" 16 PFV , /2" 16 PFV /4" 16 PFV " 16 PFV /4" 16 PFV /2" 16 PFV " 16 PFV /2" 16 PFV " 16 PFV " 16 PFV BFV Hollander, mindkét oldalt belsô menettel, EPDM tömítéssel R PN Cikkszám HUF 3/8" 16 BFV038E /2" 16 BFV012E /4" 16 BFV034E " 16 BFV100E /4" 16 BFV114E /2" 16 BFV112E " 16 BFV200E

41 Menetes idomok - Szûkítôk BSP MENETES MÉRETSOR NRFV Szûkítô karmantyú, mindkét oldalt külsô menettel (csak mûanyag menethez) R1 x R PN Cikkszám HUF 3/4" x 1/2" 16 NRFV " x 3/4" 16 NRFV /4" x 1" 16 NRFV /2" x 1 1/4" 16 NRFV " x 1 1/2" 16 NRFV /2" x 2" 16 NRFV " x 2 1/2" 16 NRFV " x 3" 16 NRFV RFV Szûkítô idom, egyik oldalt belsô menettel, másik oldalt külsô menettel (csak mûanyag menethez) R x R1 PN Cikkszám HUF 1/2" x 3/8" 16 RFV /4" x 3/8" 16 RFV /4" x 1/2" 16 RFV " x 3/8" 16 RFV " x 1/2" 16 RFV " x 3/4" 16 RFV /4" x 1/2" 16 RFV /4" x 3/4" 16 RFV /4" x 1" 16 RFV /2" x 1/2" 16 RFV /2" x 3/4" 16 RFV /2" x 1" 16 RFV /2" x 1 1/4" 16 RFV " x 3/4" 16 RFV " x 1" 16 RFV " x 1 1/4" 16 RFV " x 1 1/2" 16 RFV /2" x 2" 16 RFV " x 2" 16 RFV " x 2 1/2" 16 RFV " x 3" 16 RFV

42 Menetes idomok-szûkítôk BSP MENETES MÉRETSOR IFFV Szûkített karmantyú, egyik oldalt belsô menettel, másik oldalt külsô menettel (csak mûanyag menethez) R1 x R PN Cikkszám HUF 3/4" x 1/2" 16 IFFV " x 1/2" 16 IFFV " x 3/4" 16 IFFV /4" x 1" 16 IFFV /2" x 1 1/4" 16 IFFV " x 1 1/2" 16 IFFV /2" x 2" 16 IFFV " x 2 1/2" 16 IFFV " x 3" 16 IFFV DFV Rövid szûkítô, egyik oldalt belsô menettel, másik oldalt külsô menettel (csak mûanyag menethez) R x R1 PN Cikkszám HUF 1/2" x 3/8" 16 DFV /4" x 1/2" 16 DFV " x 3/4" 16 DFV /4" x 1" 16 DFV /2" x 1 1/4" 16 DFV " x 1 1/2" 16 DFV

43 Menetes idomok - Kötôgyûrûk BSP MENETES MÉRETSOR QFV Kötôgyûrû, belsô menettel, ODV lazakarimához R DN PN Cikkszám HUF 1/2" QFV /4" QFV " QFV /4" QFV /2" QFV " QFV /2" QFV " QFV " QFV Menetes idomok - Tömlôcsatlakozók BSP MENETES MÉRETSOR AFV Tömlôcsatlakozó külsô menettel (csak mûanyag menethez) R x P1 x P2 PN Cikkszám HUF 1/4" x 12 x AFV , /8" x 16 x AFV /2" x 20 x AFV /4" x 25 x AFV " x 30 x AFV " 1/4 x 40 x AFV /2" x 50 x AFV " x 60 x AFV ADV Tömlôcsatlakozó hollanderes menettel, EPDM tömítéssel (csak mûanyag menethez) R PN Cikkszám HUF 1/2" x 12 x ADV /4" x 16 x ADV " x 20 x ADV /4" x 25 x ADV /2" x 30 x ADV " x 40 x ADV " x 50 x ADV /4" x 50 x ADV /2" x 60 x ADV /4" x 60 x ADV

44 Ragasztható idomok - Toldók BS INCH MÉRETSOR SLV Ív 90, hosszú Radius (R=2d), ragasztható tokokkal d Osztály Cikkszám HUF 1/2" E SLV /4" E SLV " E SLV /4" E SLV /2" E SLV " E SLV /2" E SIV075 Ld. SIV ISO METR. MÉRETSOR Könyök 90, ragasztható tokokkal GLV d Osztály Cikkszám HUF 1/2" E GLV /4" E GLV " E GLV /4" D GLV /2" E GLV " E GLV /2" E GIV075 Ld. GIV ISO METR. MÉRETSOR 3" E GLV " E GLV " D GLV " D GLV Könyök 45, ragasztható tokokkal HLV d Osztály Cikkszám HUF 1/2" E HLV /4" E HLV " E HLV /4" D HLV /2" E HLV " E HLV /2" E HIV075 Ld. HIV ISO METR. MÉRETSOR 3" E HLV " E HLV

45 Ragasztható idomok - Toldók BS INCH MÉRETSOR MLV Dupla karmantyú, ragasztható tokokkal d Osztály Cikkszám HUF 1/2" E MLV /4" E MLV " E MLV /4" D MLV /2" E MLV " E MLV /2" E MIV075 Ld. MIV ISO METR. MÉRETSOR 3" E MLV " E MLV " D MLV " D MLV MILV Dupla karmantyú, ragasztható tokokkal METRIKUS/BS (mm/inch) d Osztály Cikkszám HUF 20 X 1/2" E MILV X 3/4" E MILV X 1" E MILV X 1 1/4" E MILV X 1 1/2" E MILV X 2" E MILV X 3" E MILV X 4" E MILV T-idom 90 egál, ragasztható tokokkal TLV d Osztály Cikkszám HUF 1/2" E TLV /4" E TLV " E TLV /4" D TLV /2" E TLV " E TLV /2" E TIV075 Ld. TIV ISO METR. MÉRETSOR 3" E TLV " E TLV " D TLV " D TLV

46 Ragasztható idomok - Toldók BS INCH MÉRETSOR CLV Zárósapka, ragasztható tokkal d Osztály Cikkszám HUF 1/2" E CLV /4" E CLV " E CLV /4" E CLV /2" E CLV " E CLV /2" E CIV075 Ld. CIV ISO METR. MÉRETSOR 3" E CLV " E CLV BLV Hollander, ragasztható tokokkal, EPDM tömítéssel Ragasztható idomok - Hollanderek BS INCH MÉRETSOR d Osztály Cikkszám HUF 1/2" E BLV012E /4" E BLV034E " E BLV100E /4" E BLV114E /2" E BLV112E " E BLV200E Hollander anya menettel R1 d BLV EFV PN Cikkszám HUF 1" 1/2" 16 EFV /4" 3/4" 16 EFV /2" 1" 16 EFV112 2" 1 1/4" 16 EFV /4" 1 1/2" 16 EFV /4" 2" 16 EFV234 Ld. EFV ISO METRIKUS MÉRETSOR 45

47 Ragasztható idomok - Szûkítôk BS INCH MÉRETSOR DLV Rövid szûkítô, ragasztható tokokkal (d)-rôl,(d1)-re d x d1 Osztály Cikkszám HUF 1/2" x 3/8" E DLV /4" x 1/2" E DLV " x 1/2" E DLV " x 3/4" E DLV /4" x 1" E DLV /2" x 3/4" E DLV /2" x 1" E DLV /2" x 1 1/4" E DLV " x 3/4" E DLV " x 1" E DLV " x 1 1/2" E DLV /2" x 2" E DLV " x 1 1/2" E DLV " x 2" E DLV " x 2 1/2" E DLV " x 2" E DLV " x 3" E DLV " x 4" D DLV " x 6" D DLV
