PVDF FITTINGEK ÉS KÉZI SZERELVÉNYEK 2012 ÁRLISTA
|
|
- Virág Veres
- 8 évvel ezelőtt
- Látták:
Átírás
1 PVDF FITTINGEK ÉS KÉZI SZERELVÉNYEK 2012 ÁRLISTA A FIP 1954 óta gyárt fröccsöntéssel fittingeket és szerelvényeket termoplasztikus alapanyagokból nyomás alatti csôrendszerekhez, így napjainkra a világ egyik legnagyobb mûanyag szerelvénygyártójává vált. A FIP az Aliaxis vállalatcsoport tagja, amely ipari, épületgépészeti és mélyépítési területeken világpiac vezetô a mûanyag szerelvény és mûszaki termék gyártási és értékesítési területeken. A FIP termékeket az Európai Unión belül gyártjuk, a gyáraink rendelkeznek az ISO9001 és a környezetvédelmi ISO14001 szabványoknak megfelelô engedélyekkel. A FIP által fröccsöntött mûanyagtermékeket a cég 50 éve folyamatosan fejleszti és gyártja, ezzel egyike a legtapasztaltabb mûanyag szerelvénygyártóknak a világon. Glynwed Kft Biatorbágy, Vendel Park, Huber u. 5. Tel.: Fax: glynwed@glynwed.hu Internet: PVDF borito HU.indd 1 12/13/11 1:08 PM
2 FIP-Formatura Iniezione Polimeri S.p.A. A FIP 1954 óta gyárt fröccsöntéssel fittingeket és szerelvényeket termoplasztikus alapanyagokból nyomás alatti csôrendszerekhez, így napjainkra a világ egyik legnagyobb mûanyag szerelvénygyártójává vált. A FIP az Aliaxis vállalatcsoport tagja, amely ipari, épületgépészeti és mélyépítési területeken világpiac vezetô a mûanyag szerelvény és mûszaki termék gyártási és értékesítési területeken. A FIP termékeket az Európai Unión belül gyártjuk, a gyáraink rendelkeznek az ISO 9001 és a környezetvédelmi ISO szabványoknak megfelelô engedélyekkel. A FIP által fröccsöntött mûanyagtermékeket a cég 50 éve folyamatosan fejleszti és gyártja, ezzel egyike a legtapasztaltabb mûanyag szerelvénygyártóknak a világon. Kapcsolat Ügyvezetô igazgató - Stier Tamás Tel Ipari rendszerek üzletágvezetô - Tóth László Tel Mûszaki és kereskedelmi üzletkötô - Oross Csaba Tel Kereskedelmi vezetô (ipari rendszerek) - Barta Gabriella Tel Kereskedelmi asszisztens - Farkas Evelin Tel Kereskedelmi asszisztens - Heimann Linda Tel Automata szerelvények és átfolyásmérôk - Kovács Antal Glynwed Kft központi telefonszám: Tel Tel Gyári minôsítések Cert. N 1 megfelel az UNI EN ISO 9001 szabványnak Cert. N 70 megfelel az UNI EN ISO szabványnak CE megfelelôség CE megfelelôség az alábbi európai elôírásokhoz igazodva EMC 89/336/EEC - 92/31-73/23/EEC - 93/68 - PED 97/23/CE, 98/37EEC, 91/368 CE, 89/392/CE Az esetleges nyomdai hibákért, tévesen feltüntetett mûszaki és kereskedelmi adatokért felelôsséget nem vállalunk! 1
3 PVDF csövek, fittingek és kézi szerelvények Tartalom Oldal ÁLTALÁNOS INFORMÁCIÓK CSÖVEK TOKOS FITTINGEK TOMPA FITTINGEK GÖMBCSAPOK VISSZACSAPÓSZELEP Alapanyag tulajdonságok és kivitelezési elôírások Alapanyagok és mûszaki adatok - engedélyek és bizonyítványok Csomagolási információk FIP fittingek kereskedelmi kódrendszer értelmezése FIP szerelvények kereskedelmi kódrendszer értelmezése Csövek - ISO metrikus méretsor Fittingek tokos hegesztéshez - ISO metrikus méretsor Hollanderek tokos hegesztéshez - ISO metrikus méretsor Karimák Fittingek tompa hegesztéshez Hollanderek és adapterek tompa hegesztéshez Kétutas gömbcsap VK DualBlock DN10 50 Kétutas gömbcsap VK DualBlock DN Easytorque Készlet SR széria PILLANGÓSZELEPEK MEMBRÁNSZELEPEK KIEGÉSZÍTÔK ÁSZF FK széria VM széria Kompakt CM széria Gömbcsapokhoz és ferdeülékû szelepekhez Membránszelepekhez Csatlakozó betétek gömbcsapokhoz Csatlakozó betétek hollanderes membránszelepekhez Általános Szállítási Feltételek
4 Nyomás/hômérséklet diagram -40 bar C Nyomás Hômérséklet A tokos fûtôelemes hegesztés A tokos fûtôelemes hegesztés során a meglágyított csövet az ugyancsak lágyított karmantyúba illesztik. A hegesztett kötést a két hegesztendô elem érintkezési zónájában levô felületek speciális, kézzel vagy automatikusan mûködtetett fûtôelemek segítségével végzett megolvasztásával érik el. Ezek a gépek legegyszerûbb kivitelükben egy fûtôtükörbôl állnak, amelyre mindig egy fûtôkupolát és egy fûtôperselyt szerelnek fel. A fûtôelemet automata hômérsékletszabályozó egység egészíti ki. A hegesztés elvégzéséhez hozaganyag nem szükséges. Ha elérték a szükséges hegesztési hômérsékletet, akkor a csövet a fûtôkarmantyúba, a karmantyút pedig a fûtôkupolára illesztik. A felmelegítési idô leteltével mindkét hegesztendô darabot leveszik a fûtôelemrôl, egymásba dugják, majd nyomás alatt összeillesztik. Ezután a darabokat lassan és feszültségmentesen hagyják lehûlni. A tokos fûtôelemes hegesztés nem befolyásolja a PVDF kémiai ellenállóképességét, továbbá a csövek és idomok belsô nyomásterhelhetôsége sem csökken. 3
5 A tokos fûtôelemes hegesztés folyamata Az alábbiakban leírt eljárás során a kézi tokos fûtôelemes hegesztést szemléltetjük. A kép (1. fénykép) fûtôtükröt mutat fûtôkupolával és fûtôpersellyel. Ezt az eljárást d63 mm-es méretig alkalmazzák. Nagyobb méreteknél tokos fûtôelemes hegesztôgépeket (automata hegesztôgépeket) használnak, amelyek azonban a gépek specifikus ismeretét igénylik. Ezért javasolt a gépgyártók utasításainak pontos betartása. 1. fénykép: Fûtôtükör csövek és idomok kézi tokos fûtôelemes hegesztéséhez 1. Kiválasztani a kívánt méretû fûtôkupolát és fûtôperselyt, majd a fûtôtükör-alaptesten rögzíteni. 2. Az érintkezô felületeket gondosan meg kell tisztítani. Erre leginkább a gyártó által javasolt tisztítószerek alkalmasak, mint pl. klór-metilén, triklór-etán, etil-alkohol, izopropil-alkohol. 3. Fûtôkészülék hômérsékletét beállítani. A helyes hegesztési hômérséklet, amely a szakszerû kötéshez szükséges: C. 4. Amint a gép elérte a termosztáton beállított hômérsékletet a fûtôelem hômérsékletét hômérsékletmérôvel vagy speciális hômérô ceruzákkal kell ellenôrizni. 4
6 5. A csôvégeket párhuzamosan, vagyis tengelyükre merôlegesen kell levágni, majd élüket tompítani kell. A karmantyú belsô átmérôjének és a betolási mélységnek ugyanúgy, mint a csô élszalagjának meg kell felelnie az 1. táblázatban megadott értékeknek. Az éltompítás esztergálással vagy speciális kalibrálószerszámok használatával végezhetô. 1. tábl.: Méretek PVDF kötések tokos fûtôelemes hegesztéséhez Csô külsô átmérôje de (mm) Karmantyú belsô átmérôje da (mm) Élszalaghossz L (mm) Csôélszalag Sm (mm) 16 15,85-15, ,85-19, ,85-24, ,85-31, , ,75-49, ,65-62, ,65-74, ,65-89, ,55-109,
7 6. Csövön az L1 betolási mélységet (2. táblázat szerint) be kell jelölni, majd ellenôrizni, hogy a megadott betolási mélység megfelelô legyen a szakszerû összekötés érdekében. 2. tábl.: L1 betolási mélység jelenti a meglágyított csô maximális betolási mélységét az idom karmantyújába D L A hegesztési felületeket gondosan meg kell tisztítani, hogy a csôrôl és az idomról eltávolítsák a zsír- és pormaradványokat. 6
8 8. Miután ellenôrizte a fûtôelem hômérsékletét és megállapította, hogy a fûtôelem tényleges hômérséklete az elôírtnak megfelel, a csövet a jelölésig tolja be a fûtôperselybe és az idomot tegye fel a fûtôkupolára a 3. táblázat adatainak megfelelôen. Mindkét darabot a melegítési idô alatt kézzel, nyomás nélkül kell tartani. A fûtési idô letelte után a csövet és a fittinget a fûtôkészülékrôl gyorsan le kell húzni és egymásba tolni, amíg el nem érik a jelölést. Eközben az esetleges elfordulást feltétlenül kerülni kell! 9. Lehûlési idô alatt nem szabad a csövet és a fittinget mozgatni, terhelni, valamint nem szabad a folyamatot gyorsítani sem (pl. víz): környezeti hômérsékleten kell hûlni hagyni. 3. tábl.: Melegítési, hegesztési és lehûlési idô de (mm) Min. vastsagság (mm) Melegítési idô (mperc) Hegesztési idô (mperc) Lehülési idô (perc)

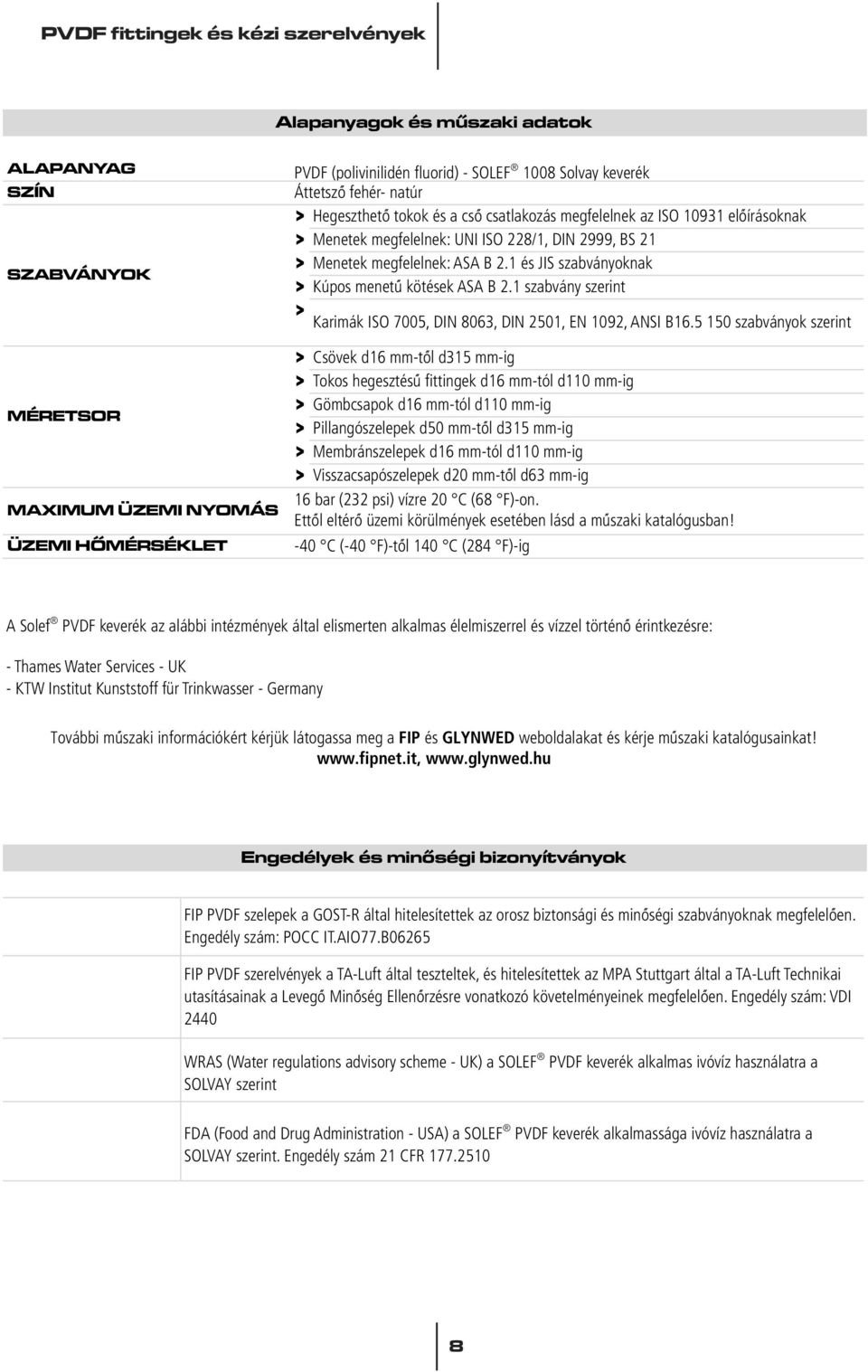

9 Alapanyagok és mûszaki adatok ALAPANYAG SZÍN SZABVÁNYOK MÉRETSOR MAXIMUM ÜZEMI NYOMÁS ÜZEMI HÔMÉRSÉKLET PVDF (polivinilidén fluorid) - SOLEF 1008 Solvay keverék Áttetszô fehér- natúr > Hegeszthetô tokok és a csô csatlakozás megfelelnek az ISO elôírásoknak > Menetek megfelelnek: UNI ISO 228/1, DIN 2999, BS 21 > Menetek megfelelnek: ASA B 2.1 és JIS szabványoknak > Kúpos menetû kötések ASA B 2.1 szabvány szerint > Karimák ISO 7005, DIN 8063, DIN 2501, EN 1092, ANSI B szabványok szerint > > > > > > Csövek d16 mm-tôl d315 mm-ig Tokos hegesztésû fittingek d16 mm-tól d110 mm-ig Gömbcsapok d16 mm-tól d110 mm-ig Pillangószelepek d50 mm-tôl d315 mm-ig Membránszelepek d16 mm-tól d110 mm-ig Visszacsapószelepek d20 mm-tôl d63 mm-ig 16 bar (232 psi) vízre 20 C (68 F)-on. Ettôl eltérô üzemi körülmények esetében lásd a mûszaki katalógusban! -40 C (-40 F)-tôl 140 C (284 F)-ig A Solef PVDF keverék az alábbi intézmények által elismerten alkalmas élelmiszerrel és vízzel történô érintkezésre: - Thames Water Services - UK - KTW Institut Kunststoff für Trinkwasser - Germany További mûszaki információkért kérjük látogassa meg a FIP és GLYNWED weboldalakat és kérje mûszaki katalógusainkat! Engedélyek és minôségi bizonyítványok FIP PVDF szelepek a GOST-R által hitelesítettek az orosz biztonsági és minôségi szabványoknak megfelelôen. Engedély szám: POCC IT.AIO77.B06265 FIP PVDF szerelvények a TA-Luft által teszteltek, és hitelesítettek az MPA Stuttgart által a TA-Luft Technikai utasításainak a Levegô Minôség Ellenôrzésre vonatkozó követelményeinek megfelelôen. Engedély szám: VDI 2440 WRAS (Water regulations advisory scheme - UK) a SOLEF PVDF keverék alkalmas ivóvíz használatra a SOLVAY szerint FDA (Food and Drug Administration - USA) a SOLEF PVDF keverék alkalmassága ivóvíz használatra a SOLVAY szerint. Engedély szám 21 CFR

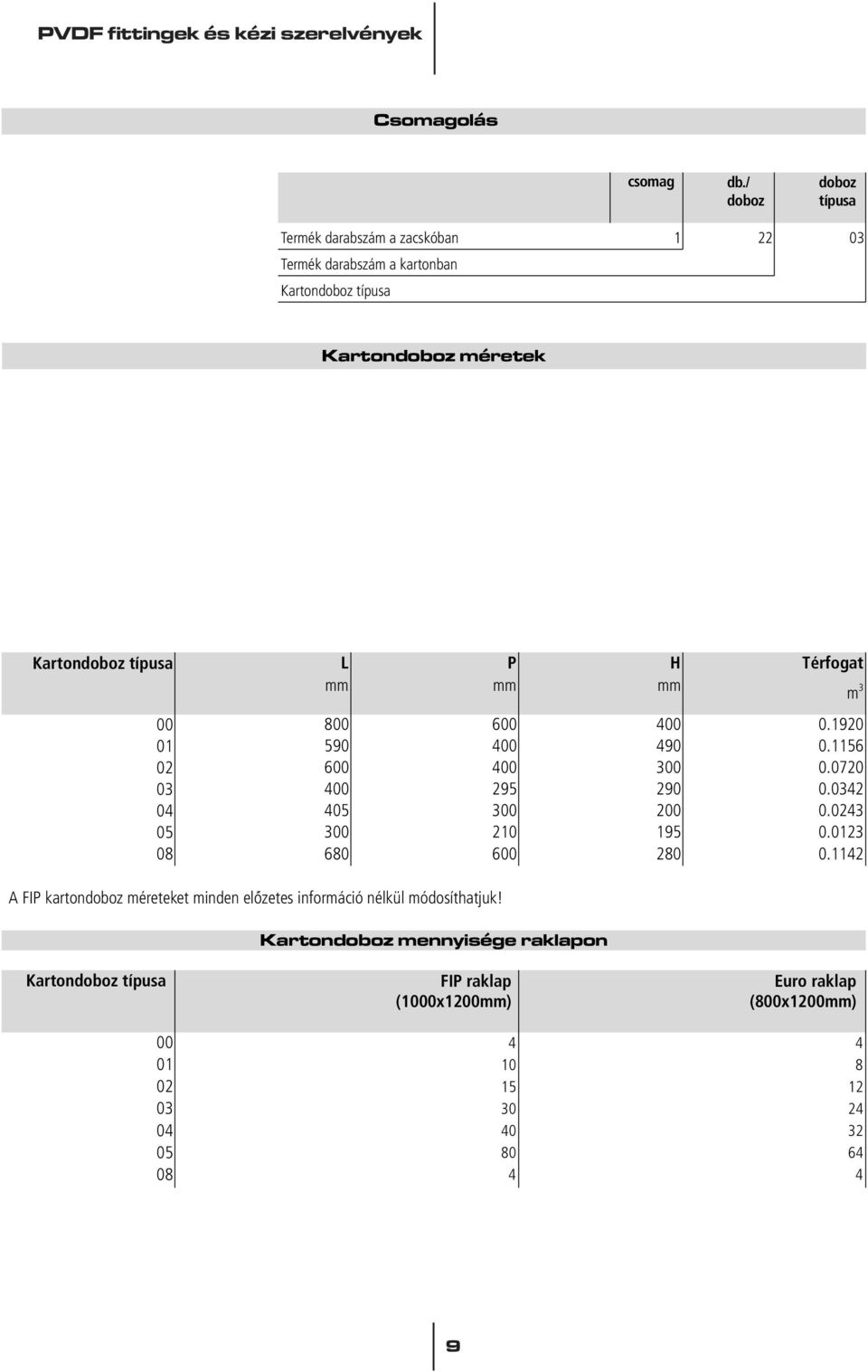

10 Csomagolás csomag db./ doboz doboz típusa Termék darabszám a zacskóban Termék darabszám a kartonban Kartondoboz típusa Kartondoboz méretek Kartondoboz típusa L mm P mm H mm Térfogat m 3 A FIP kartondoboz méreteket minden elôzetes információ nélkül módosíthatjuk! Kartondoboz mennyisége raklapon Kartondoboz típusa FIP raklap (1000x1200mm) Euro raklap (800x1200mm)
11 FIP k er esk edelmi k ódr endszer ér t elmezése B I F F itting ek típusa Szab v án y ok Alapan y ag Tömlôcsatlak ozó ISO metrikus tok PVC-C Hollander ISO metrikus toldat PE Zárósapka ISO metrikus tompa vég PVDF Szûkítô PE100 ISO metrikus tompa vég PP-H Hollander any a JIS menetes tokkal (inch) PVC-U Fixkarima Tömlôcsatlak ozó metrikus PP/acél Hollanderhez becsav arható betét és any a Hollanderbetét és any a 90 könyök 45 könyök Ellenany a Átmenetes idom T artálycsatlak ozó Karmantyú Menetes karmantyú Lazakrima Menetes zárósapka Kötôgyûrû Hosszú szûkítô 90 ív 90 T -idom 90 szûkített T -idom Nyeregidom Csôbilincs 45 T -idom X-idom BSP belsô menettel (inch) BSP külsô menettel(inch) BS belsô menet (inch) BS külsô menet (inch) ASTM tokkal (inch) ASTM toldattal (inch) NPT menetes tokkal (inch) JIS tok (inch) ISO-DIN karimázott (metrikus) ANSI 150 karimázott (inch) LUG ANSI 150 karimázott (inch) LUG ISO-DIN karimázott (metrikus) Sárgaréz Néhán y példa: PVDF T-idom egál 90 d32 tokos hegesztéshez PVDF Könyök 45 d50 tokos hegesztéshez PVDF Zárósapka d110 tokos hegesztéshez 10
12 FIP k er esk edelmi k ódr endszer ér t elmezése 025 E Mér e t Tömít és alapan y ag Me tr ik us mér e tsor d (mm) Inc h mér e tsor d/r (inc hes) 6 EPDM 8 FPM 10 NBR 12 PTFE 16 3/8" " Az új k ódr endszer megk önn yíti a beszer zési eljárás t : > Mûszaki termék specifikáció (weboldal, termék katalógus, 3D CAD könyvtár) > Ajánlatkérések (katalógus / árlista) > Megrendelések lebonyolítása (visszaigazolás, szállítólevél és számla) > T ermék azonosítás (termék etik ettek) 11
13 Szer el v én y típusa FIP k er esk edelmi k ódr endszer ér t elmezése VKD I F Szab v án y ok Alapan y ag NC Megha jt ás típusa 2-utas gömbcsap Dual Block ISO metrikus tok ABS kézikar zár (VKD gömbcsap) 3-utas gömbcsap Dual Block T-furat ISO metrikus toldat PVC-C kézikar (pillangóhoz) 3-utas gömbcsap Dual Block L-furat ISO metrikus tompa vég PVDF kézi hajtómû (pillangóhoz) 2-utas Easyfit gömbcsap PE100 ISO metrikus tompa vég PP-H szabad tengelyvég (pillangóhoz) 2-utas Ergo gömbcsap JIS belsômenetes tok (inch) PVC-U pneumatikus, alaphelyzetben zárt 2-utas Easyfit gömbcsap, uszodatech. Tömlôcsatlak ozó metrikus PVC-U átlátszó pneumatikus, alaphelyzetben nyitott 2-utas gömbcsap, uszodatech. BSP belsô menet (inch) pneumatikus, k ettôs mûködtetésû Easyfit hollanderes visszacsapószelep BSP külsô menet (inch) pneumatikus, egyszerû mûködtetésû golyós visszacsapószelep BS belsô menet (inch) elektromos 230V A C Easytorque készlet BS külsô menet (inch) elektromos 115V A C ipari pillangószelep ASTM tok (inch) elektromos 24V A C uszodatech. pillangószelep ASTM toldat (inch) elektromos 24V DC membránszelep NPT menetes tok (inch) elektromos 400V 3 fázisú k ompakt membránszelep JIS tok (inch) elektromos V A C sarok membránszelep ISO-DIN karimázott (metrikus) elektromos 24V A C/DC szennyfogó ANSI 150 karimázott (inch) ferdeülékû szelep LUG ANSI 150 karimázott (inch) ferdeülékû visszacsapószelep LUG ISO-DIN karimázott (metrikus) légtelenítô szelep lábszelep csappantyú Néhán y példa: PVDF DualBlock kétutas gömbcsap d32 metrikus hegtoldattal, FPM tömítéssel PVDF DualBlock kétutas gömbcsap d40 metrikus hegeszthetô tokkal, FPM tömítéssel PVDF Membránszelep d50 metrikus hegtoldattal, PTFE membránnal PVDF Ipari pillangószelep kézi hajtómûvel d315, PVDF zárótesttel és FPM tömítéssel 12
14 025 FIP kereskedelmi kódrendszer értelmezése E Méret Tömítés alapanyag Metrikus méretsor d (mm) Inch méretsor d/r (inches) 6 EPDM 8 FPM 10 NBR 12 PTFE 16 3/8" " Az új kódrendszer megkönnyíti a beszerzési eljárást: > Mûszaki termék specifikáció (weboldal, termék katalógus, 3D CAD könyvtár) > Ajánlatkérések (katalógus / árlista) > Megrendelések lebonyolítása (visszaigazolás, szállítólevél és számla) > Termék azonosítás (termék etikettek) 13
15 Csövek ISO METRIKUS MÉRETSOR 14
16 Fittingek tokos hegesztéshez ISO METRIKUS MÉRETSOR 90 könyök GIF GIF GIF GIF GIF GIF GIF GIF GIF GIF T-idom 90 egál TIF TIF TIF TIF TIF TIF TIF TIF TIF TIF Könyök HIF HIF HIF HIF HIF HIF HIF HIF HIF
17 F itting ek t ok os heg eszt éshez ISO METRIKUS MÉRET SOR Karmantyú MIF MIF MIF MIF MIF MIF MIF MIF MIF Zárósapka CIF , CIF CIF CIF CIF CIF CIF CIF CIF CIF Bordázott kötôgyûrû DIN QRNF QRNF QRNF QRNF QRNF QRNF QRNF QRNF QRNF
18 F itting ek t ok os heg eszt éshez ISO METRIKUS MÉRET SOR Bordázott kötôgyûrû, OAB ANSI 150 lazakarimákhoz (más méretekre QRNF) 25 3/4" 16 QRAF " 16 QRAF /4" 16 QRAF /2" 16 QRAF " 16 QRAF Szûkítô RIF RIF RIF RIF RIF RIF RIF RIF RIF RIF RIF RIF RIF

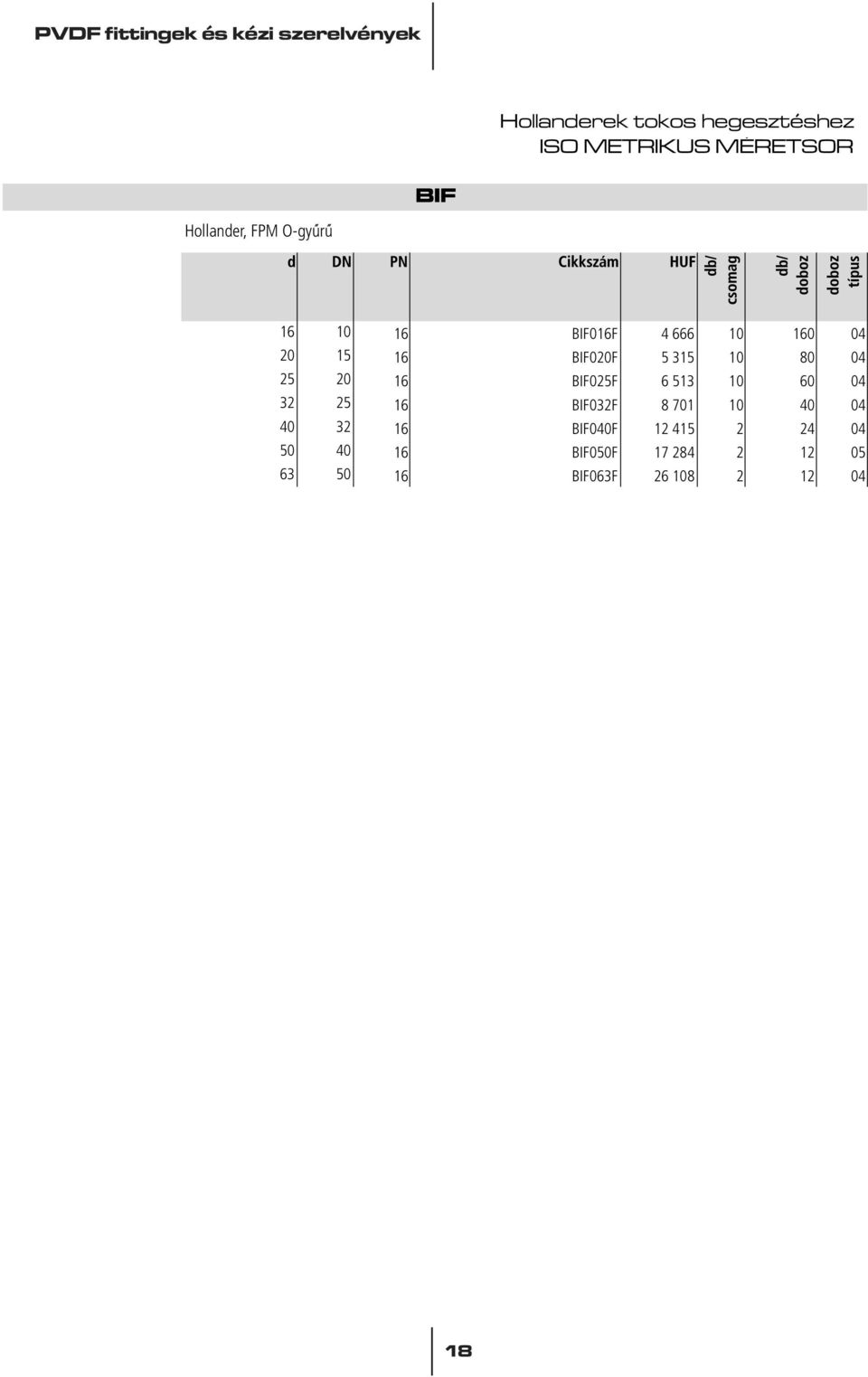

19 Hollander ek t ok os heg eszt éshez ISO METRIKUS MÉRET SOR Hollander, FPM O-gyûrû BIF016F BIF020F BIF025F BIF032F BIF040F BIF050F BIF063F

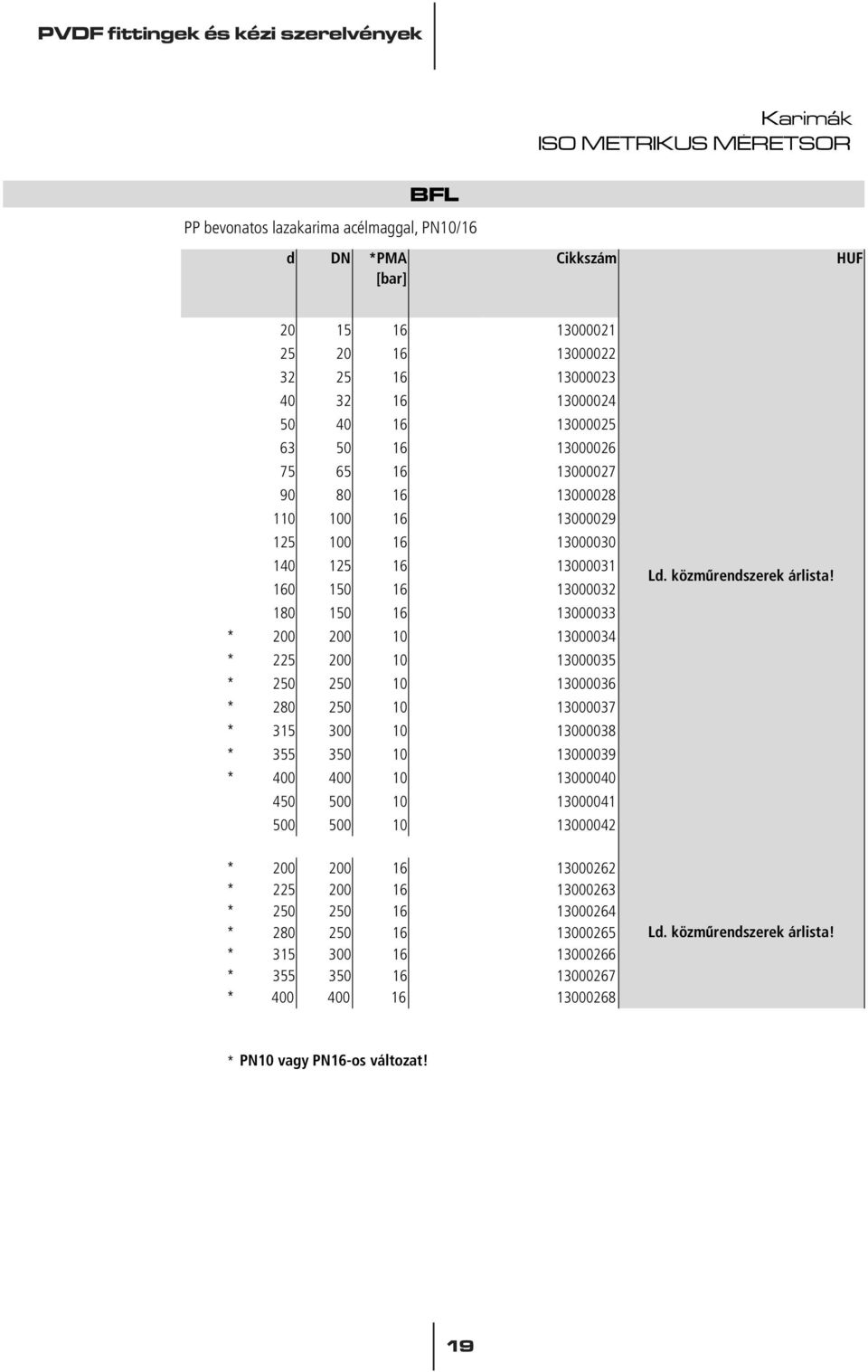

20 Karimák ISO METRIKUS MÉRETSOR d DN *PMA [bar] BFL PP bevonatos lazakarima acélmaggal, PN10/16 Cikkszám HUF * * * * * * * Ld. közmûrendszerek árlista! * * * * * * * Ld. közmûrendszerek árlista! * PN10 vagy PN16-os változat! 19
21 Fittingek tompa hegesztéshez PVDF könyök könyök PVDF könyök könyök ív, rövid szárral PVDF ív
22 F itting ek t om pa heg eszt éshez PVDF ív ív egál T-idom PVDF T-idom
23 Fittingek tompa hegesztéshez Hegtoldat ISO/DIN-es lazakarimához PVDF hegtoldat d Cikkszám SDR33 (PN10) HUF Cikkszám SDR21 (PN16) HUF
24 F itting ek t om pa heg eszt éshez Hegtoldat ANSI lazakarimához PVDF hegt oldat Szûkítô idom, hosszú szárral PVDF szûkítô idom
25 Hollanderek és menetes csatlakozók tompa hegesztéshez Hollander, FPM O-gy r PVDF hollander 20 1" /4" /2" " /4" /4" PVDF csatlakozó (adapter) Csatlakozó belsô menettel (NPT szabvány) 20 1/2" /4" " /4" /2" " PVDF csatlakozó (adapter) Csatlakozó belsô menettel (RP szabvány) 20 1/2" /4" " /4" /2" "
26 Hollanderek és menetes csatlakozók tompa hegesztéshez PVDF csatlakozó (adapter) Csatlakozó külsô menettel d R Cikkszám SDR21 (PN16) 20 1/2" /4" " /4" /2" " PVDF csatlakozó (adapter) Csatlakozó külsô menettel (NPT szabvány) d NPT Cikkszám SDR21 (PN16) HUF HUF 20 1/2" /4" " /4" /2" "
27 2-ut as g ömbcsap VK DualBloc k DN10 50 széria > Méretsor: DN10-tôl DN50-ig (1/2 -tól 2 -ig) > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Gömbcsap ülék PTFE, tömítés FPM > Szabadalommal védett DualBlock rendszer, amely megakadályozza a hollanderek meglazulását Mûszaki adat ok > Hôtágulási önk ompenzáció, a PTFE ülék mikro-állítási lehetôsége > Könnyû karbantartás: gyors r adiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülék ek gyors cseréje különleges szerszámok nélkül > Úszó golyó zárási elv duplahornyos csatlak ozással > Multifunkcionális kézikar beépített szerszámmal az ülékbeállításhoz és szereléshez, zárható gömbcsap kézikar os pozícióban ajánlatkérésre > Beépített, fröccsöntött tartó a szerelvény rögzítése céljából > Könnyû automatizálás a P ower Quick modullal, mely beépítés után is lehetséges VKDIF DualBlock PVDF alapany agú gömbcsap metrikus hegeszthetô tok okkal VKDIF016F VKDIF020F VKDIF025F VKDIF032F VKDIF040F VKDIF050F VKDIF063F VKDIF/SHX DualBlock PVDF alapany agú gömbcsap kézikar zárással és rozsdamentes acél betéttel a záráshoz, metrikus hegeszthetô tok okkal VKDIFSHX016F VKDIFSHX020F VKDIFSHX025F VKDIFSHX032F VKDIFSHX040F VKDIFSHX050F VKDIFSHX063F
28 2-ut as g ömbcsap VK DualBloc k DN10 50 széria VKDDF DualBlock PVDF alapany agú gömbcsap metrikus hegtoldattal VKDDF020F VKDDF025F VKDDF032F VKDDF040F VKDDF050F VKDDF063F VKDBF DualBlock PVDF alapany agú gömbcsap PVDF SDR21 metrikus hegtoldattal (CVDF) tompa hegesztéshez VKDBF020F VKDBF025F VKDBF032F VKDBF040F VKDBF050F VKDBF063F VKDOF DualBlock PVDF alapany agú gömbcsap DIN EN 1092 fix karimákkal, EN558-1 megfelelôen VKDOF020F VKDOF025F VKDOF032F VKDOF040F VKDOF050F VKDOF063F
29 2-ut as g ömbcsap VK DualBloc k DN10 50 széria VKDO AF DualBlock PVDF alapany agú gömbcsap ANSI 150 fix karimákkal 1/2" VKDOAF012F /4" VKDOAF034F " VKDOAF100F /4" VKDOAF114F /2" VKDOAF112F " VKDOAF200F
30 2-ut as g ömbcsap VK DualBloc k DN széria > Méretsor DN65-tôl DN100-ig (2 1/2 -tól 4 -ig) > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Gömbcsap ülék PTFE, tömítés FPM Mûszaki adat ok > Hôtágulási önk ompenzáció, a PTFE ülék mikro-állítási lehetôsége > Szabadalommal védett DualBlock rendszer, amely megakadályozza a hollanderek meglazulását > Könnyû karbantartás: gyors r adiális kiszerelhetôség a csôvezetékbôl, az O-gyûrûk és ülék ek gyors cseréje különleges szerszámok nélkül > Dupla tengelyvégû csaprendszer, duplahornyos csatlak ozással > Multifunkcionális kézikar, zárható egység és átfolyás fojtás > Könnyû automatizálás peremes kapcsolattal ISO5211 F07 szabvány szerint, mely beépítés után is lehetséges VKDIF DualBlock PVDF alapany agú gömbcsap metrikus hegeszthetô tok okkal VKDIF075F VKDIF090F VKDIF110F VKDDF DualBlock PVDF alapany agú gömbcsap metrikus hegtoldattal VKDDF075F VKDDF090F VKDDF110F
31 2-ut as g ömbcsap VK DualBloc k DN széria VKDBF DualBlock PVDF alapany agú gömbcsap PVDF SDR21 metrikus hegtoldattal (CVDF) tompa hegesztéshez VKDBF075F VKDBF090F VKDBF110F VKDOF / VKDO AF DualBlock PVDF alapany agú gömbcsap DIN EN 1092 fix karimákkal, EN558-1 megfelelôen DualBlock PVDF alapany agú gömbcsap ANSI 150 fix karimákkal* /2" VKDOF075F " VKDOF090F " VKDOF110F * Karimák ovális lyukakkal DIN és ANSI szabványoknak megfelelôen 30
32 Easytorque készlet Easytorque készlet Az Easytorque Kit elengedhetetlen a DualBlock sorozat megfelelô tömítéséhez, a készlettel precízen beállítható a gyártómû által elôírt nyomaték Nyomatékkulcs a DualBlock sorozathoz DN10-DN50 méret tartományban. 2 Szinterezett acél betétdarab a golyóülékek és tömítô betétek meghúzásához. Easytorque készlet A szett tartalma: 6+6 db betétdarab és 1 db nyomatékkulcs DN Cikkszám HUF KET
33 Mûszaki adat ok Gol y ós visszacsapószelep SR szér ia > Méretsor DN15-tôl DN50-ig > Nyomástartomány 16 bar (232 psi) vízre 20 C (68 F)-on > Tömítés: FPM > Csökk entett nyomásveszteség > V ertikális v agy horizontális beépítési lehetôség SRIF Golyós visszacsapószelep egyik oldalon hollanderrel és hegeszthetô tokkal, másik oldalon hegtoldattal SRIF020F SRIF025F SRIF032F SRIF040F SRIF050F SRIF063F
34 Pillang ószelep FK szér ia Mûszaki adat ok > Méretsor DN40-tôl DN300-ig > Nyomástartomány 16 bar (232 psi) DN50-ig, 10 bar (145 psi) DN ig és 8 bar (116 psi) DN300-nál > > vízre 20 C (68 F)-on T est alapany aga: PP-GR U.V. ellenálló, nincs kapcsolatban a közeggel, karima az ISO 5752 és DIN 3202 szabványok szerint Ovális karima lyukak önközpontosító gyûrûkk el ellátv a, DIN2501, BS10 D/E táblázat, ASA B osztály, JIS2212 szabványok szerint kialakítv a > PVDF zárótest, más alapany agúr a is cserélhetô (PVC-U, PP-H, PVC-C, ABS) > Mandzsetta tömítés FPM alapany agból (EPDM, NBR ajánlatkérésre) > Automatizáláshoz: ISO 5211 F05-F07-F10-F12-F14 szabvány szerinti kapcsolódással > Ergonómikus kézikar, 12 állásban pozícionálható helyzet a fojtáshoz és rögzítô gomb a helyzetmegôrzés biztosításár a (Lock-Unlock) > T eljes értékû végelzáró kivitel rendelhetô > T engely alapany aga: AISI 420 rozsdamentes acél alapkivitelben AISI 316 rozsdamentes acél különleges kivitelként (lásd az FE/FK kiegészítôknél) FK OF/LM Pillangószelep kézikarr al PVDF zárótesttel /2" FK OFLM050F " FK OFLM063F /2" FK OFLM075F " FK OFLM090F " FK OFLM110F " FK OFLM140F " FK OFLM160F " FK OFLM225F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô 33
35 Pillang ószelep FK szér ia FK OF/FM Pillangószelep szabad tengelyvéggel PVDF zárótesttel /2" FK OFFM050F " FK OFFM063F /2" FK OFFM075F " FK OFFM090F " FK OFFM110F " FK OFFM140F " FK OFFM160F " FK OFFM225F * ISO-DIN **ANSI B Megjegyzés: EPDM, * FK OFFM280F * FK OFFM315F **10" FKOAFFM810F **12" FKOAFFM812F FK OF/RM Pillangószelep kézi hajtómûvel PVDF zárótesttel /2" FK OFRM075F " FK OFRM090F " FK OFRM110F " FK OFRM140F " FK OFRM160F " FK OFRM225F * FK OFRM280F * FK OFRM315F **10" FK OAFRM810F **12" FK OAFRM812F * ISO-DIN **ANSI B Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô 34
36 Pillang ószelep FK szér ia FK OF/LM L UG ISO-DIN Pillangószelep kézikarr al PVDF zárótesttel ISO-DIN LUG végelzáró kivitel FK OLFLM075F FK OLFLM090F FK OLFLM110F FK OLFLM140F FK OLFLM160F FK OLFLM225F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô FK OF/FM L UG ISO-DIN Pillangószelep szabad tengelyvéggel PVDF zárótesttel ISO-DIN LUG végelzáró kivitel FK OLFFM075F FK OLFFM090F FK OLFFM110F FK OLFFM140F FK OLFFM160F FK OLFFM225F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô FK OF/RM L UG ISO-DIN Pillangószelep kézi hajtómûvel PVDF zárótesttel ISO-DIN LUG végelzáró kivitel FK OLFRM075F FK OLFRM090F FK OLFRM110F FK OLFRM140F FK OLFRM160F FK OLFRM225F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô 35
37 Pillang ószelep FK szér ia FK OF/LM L UG ANSI Pillangószelep kézikarr al PVDF zárótesttel ANSI 150 LUG végelzáró kivitel 2 1/2" FK OALFLM212F " FK OALFLM300F " FK OALFLM400F " FK OALFLM500F " FK OALFLM600F " FK OALFLM800F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô FKOF/FM LUG ANSI Pillangószelep szabad tengelyvéggel PVDF zárótesttel ANSI 150 LUG végelzáró kivitel 2 1/2" FKOALFFM212F " FKOALFFM300F " FKOALFFM400F " FKOALFFM500F " FKOALFFM600F " FKOALFFM800F " FKOALFFM810F " FKOALFFM812F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô FKOF/RM LUG ANSI Pillangószelep kézi hajtómûvel PVDF zárótesttel ANSI 150 LUG végelzáró kivitel 2 1/2" FKOALFRM212F " FKOALFRM300F " FKOALFRM400F " FKOALFRM500F " FKOALFRM600F " FKOALFRM800F " FKOALFRM810F " FKOALFRM812F Megjegyzés: EPDM, NBR (d75-225) mandzsetta tömítés rendelhetô 36
38 Membr ánszelep VM szér ia Mûszaki adat ok > Méretsor DN15-tôl DN100-ig (1/2 -tól 4 -ig) > Nyomástartomány 10 bar (145 psi) vízre 20 C (68 F)-on > Membrán alapany aga EPDM, FPM, PTFE (NBR ajánlatkérésre) > Szerelvény rögzítésének lehetôsége 2 db menetes furattal > Állásjelzô alapkivitelként VMDF PVDF Membránszelep metrikus hegtoldattal VMDF020E VMDF020F VMDF025E VMDF025F VMDF032E VMDF032F VMDF040E VMDF040F VMDF050E VMDF050F VMDF063E VMDF063F VMDF075E VMDF075F VMDF090E VMDF090F VMDF110E VMDF110F VMDF020P VMDF025P VMDF032P VMDF040P VMDF050P VMDF063P VMDF075P VMDF090P VMDF110P
39 Membr ánszelep VM szér ia VMUIF PVDF Hollanderes membránszelep metrikus hegeszthetô tok okkal VMUIF020E VMUIF020F VMUIF025E VMUIF025F VMUIF032E VMUIF032F VMUIF040E VMUIF040F VMUIF050E VMUIF050F VMUIF063E VMUIF063F VMUIF020P VMUIF025P VMUIF032P VMUIF040P VMUIF050P VMUIF063P * Hollander O-gyûrû alapanyaga FPM VMOF PVDF Membránszelep DIN 2501 fix karimákkal VMOF020E VMOF020F VMOF025E VMOF025F VMOF032E VMOF032F VMOF040E VMOF040F VMOF050E VMOF050F VMOF063E VMOF063F VMOF075E VMOF075F VMOF090E VMOF090F VMOF110E VMOF110F VMOF020P VMOF025P VMOF032P VMOF040P VMOF050P VMOF063P VMOF075P VMOF090P VMOF110P
40 Membr ánszelep VM szér ia VMO AF PVDF Membránszelep ANSI 150 fix karimákkal (* karimák DIN-ANSI szabványok szerint) 1/2" VMOAF012E VMOAF012F /4" VMOAF034E VMOAF034F " VMOAF100E VMOAF100F /4" VMOAF114E VMOAF114F /2" VMOAF112E VMOAF112F " VMOAF200E VMOAF200F /2" 65* 10 VMOF075E VMOF075F " 80* 10 VMOAF300E VMOAF300F " 100* 10 VMOF110E VMOF110F /2" VMOAF012P /4" VMOAF034P " VMOAF100P /4" VMOAF114P /2" VMOAF112P " VMOAF200P /2" 65* 6 VMOF075P " 80* 6 VMOAF300P " 100* 6 VMOF110P
41 Mûszaki adat ok K om pakt membr ánszelep CM szér ia > Méretsor DN12-tôl DN15-ig (3/8"-tól 1/2"-ig) > Nyomástartomány 6 bar (87psi) vízre 20 C (68 F)-on > Membrán alapany aga EPDM, FPM, PTFE (NBR ajánlatkérésre) > Szerelvény rögzítésének lehetôsége 2 db menetes furattal > Állásjelzô alapkivitelként > Beállítható és rögzíthetô a MAXIMUM és MINIMUM átfolyás CMDF PVDF Membránszelep metrikus hegtoldattal CMDF020E CMDF020F CMDF020P CMUIF PVDF Hollanderes membránszelep metrikus hegeszthetô tok okkal CMUIF020E CMUIF020F CMUIF020P * Hollander O-gyûrû alapany aga FPM 40
42 CMIF PVDF Membránszelep metrikus hegeszthetô tokokkal K om pakt membr ánszelep CM szér ia CMIF016E CMIF016F CMIF020E CMIF020F CMIF016P CMIF020P CMFF PVDF Membránszelep BS belsô menetekkel ellátv a 3/8" 12 6 CMFF038E CMFF038F /2" 15 6 CMFF012E CMFF012F
43 Kieg észítôk g ömbcsapokhoz és f er deülékû szelepekhez Csatlak ozó betét SDR21 PVDF PN16 hosszú kivitelû hegtoldat tompa hegesztéshez 20 VKD CVDF VKD CVDF VKD CVDF VKD CVDF VKD CVDF VKD CVDF VKD CVDF VKD CVDF VKD CVDF Megfelel a DIN 2501, EN 1092 és az EN558-1 szabványoknak (kizárólag VKD gömbcsaphoz használható). A szett tartalma: 1 karima, 1 biztosító gyûrû, 1 hollander 20 VKD SETFLOF VKD SETFLOF VKD SETFLOF VKD SETFLOF VKD SETFLOF VKD SETFLOF Megjegyzés: gyárilag összeszerelt Megfelel az ANSI 150 szabványnak A szett tartalma: 1 karima, 1 biztosító gyûrû, 1 hollander 1/2" VKD SETFLOAF /4" VKD SETFLOAF " VKD SETFLOAF /4" VKD SETFLOAF /2" VKD SETFLOAF " VKD SETFLOAF Megjegyzés: gyárilag összeszerelt 42
44 Kieg észítôk g ömbcsapokhoz és f er deülékû szelepekhez Megfelel a EN1092, DIN2501, ANSI 150 és az EN558-1 szabványoknak A szett tartalma: 1 tok os karima, 1 hegtoldat, 1 hollander /2" VKD SETFLOF " VKD SETFLOF " VKD SETFLOF Megjegyzés: gyárilag összeszerelt Kieg észítôk membr ánszelepekhez Csatlak ozó betét SDR21 PVDF PN16 hosszú kivitelû hegtoldat tompa hegesztéshez 20 VM CVDFBIF VM CVDFBIF VM CVDFBIF VM CVDFBIF VM CVDFBIF VM CVDFBIF
45 Csatlak ozó be t ét ek g ömbcsapokhoz Általános PVDF csatlak ozó betét: ISO metrikus hegeszthetô tok* 16 VKD - SR ENDIF VKD - SR ENDIF VKD - SR ENDIF VKD - SR ENDIF VKD - SR ENDIF VKD - SR ENDIF VKD - SR ENDIF VKD ENDIF VKD ENDIF VKD ENDIF110 *egy dar ab Általános PVDF csatlak ozó betét: ISO metrikus hegtoldat* 20 VKD - SR ENDDF VKD - SR ENDDF VKD - SR ENDDF VKD - SR ENDDF VKD - SR ENDDF VKD - SR ENDDF VKD ENDDF VKD ENDDF VKD ENDDF110 *egy dar ab 44
46 Csatlakozó betétek gömbcsapokhoz ENDFF Általános PVDF csatlakozó: BS belsô menettel* R Az alábbi szerelvényekhez: Cikkszám HUF 1/2" VKD - SR ENDFF /4" VKD - SR ENDFF " VKD - SR ENDFF /4" VKD - SR ENDFF /2" VKD - SR ENDFF " VKD - SR ENDFF *egy darab ENDNF Általános PVDF csatlakozó: NPT szabvány szerinti belsô menettel* R Az alábbi szerelvényekhez: Cikkszám HUF 1/2" VKD - SR ENDNF /4" VKD - SR ENDNF " VKD - SR ENDNF /4" VKD - SR ENDNF /2" VKD - SR ENDNF " VKD - SR ENDNF *egy darab Csatlakozó betétek hollanderes membránszelepekhez Q/BIF Általános PVDF csatlakozó: ISO metrikus hegeszthetô tokkal* d Az alábbi szerelvényekhez: Cikkszám HUF 20 CM QBIFG VM QBIF VM QBIF VM QBIF VM QBIF VM QBIF VM QBIF *egy darab 45
47 1. Általános feltételek 1.1 Amennyiben a szerzôdô felek ettôl eltérô feltételekben nem állapodnak meg, ezek az általános szállítási feltételek érvényesek. 1.2 Az áruszállításra vonatkozó feltételek értelemszerûen az egyéb szolgáltatásokra is érvényesek. 2. Teljesítés 2.1 Teljesítés kizárólag írásos visszaigazolásunk, egyéb írásos megegyezés, valamint jelen szállítási feltételek alapján történik. Amennyiben jelen szállítási feltételek egyes pontjai hatályukat vesztik, a többi pont ettôl függetlenül érvényben marad. Esetleges megállapodások és változtatások érvényesítéséhez írásos igazolásunk szükséges. A vevô által meghatározott általános üzleti szabályok csak akkor egészíthetik ki, ill. helyettesíthetik a fenti feltételeket, ha mi írásban jóváhagytuk érvényességüket. Szállítmányunk átvétele a jelen feltételek és szabályok elfogadásával egyenértékû. 2.2 Ábráinkon, rajzainkon, méret- és súlytáblázatainkban, stb. szereplô adatok csak közelítô értékek, a mûszaki változtatás jogát fenntartjuk. Árajánlatainkat, terveinket, költségvetéseinket, stb. a vevô kizárólag a szállításra vonatkozó tárgyalások során és a megrendelésnél használhatja fel, amit sokszorosítani vagy egy harmadik fél számára közvetve vagy közvetlenül hozzáférhetôvé tenni tilos. Néhány dokumentum azután is a mi tulajdonunkhoz tartozik, hogy azt a vevônknek átadtuk. Amennyiben a szerzôdés nem jön létre jogosultak vagyunk az átadott dokumentumokat visszakövetelni. 3. Szállítási határidô és a szállítás halasztása 3.1 A szállítási határidôk csak irányadóak, és az írásos visszaigazolástól számítandóak. Ugyanez vonatkozik a megbeszélt szállítási idôpontokra is. A szállítási határidô automatikusan meghosszabbodik, amennyiben bármilyen akadályoztatás akár a mi szállítónk részérôl merül fel, pl. sztrájk, lezárások vagy egyéb olyan elôre nem látható és nekünk fel nem róható esemény történik, amely számunkra a szállítást lényegesen megnehezíti vagy lehetetlenné teszi (= vis maior ). 3.2 A szállítási határidôket akkor tudjuk betartani, ha legkésôbb az egyeztetett szállítási idôpontig a veszély elhárul. 4. Kárveszély átszállás 4.1 A kárveszély akár részszállítmányok esetén is az árunak a gyárból való kikerülésével, ill. a vevô részére történô átadásával átszáll a vevôre. 4.2 A kárveszély akár részszállítmányok esetén is a rendelkezésre bocsátással, ill. az átvételre való készség tanúsításával átszáll a vevôre, ha az árutovábbítás, ill. átadás rajtunk kívül álló okok miatt késlekedik vagy elmarad. 4.3 Egyéb esetekre az INCOTERMS 1953 szerzôdéskötés napján érvényes változata vonatkozik. 5. Ár 5.1 Egyéb megállapodás híján az árak az eladó cég gyárának, ill. raktárának telephelyén történô átvétellel érvényesek csomagolási, rakodási és biztosítási költség nélkül. Amennyiben az árut a vevô leszállítva kéri az ár, rakodási és szállítási költség nélkül értendô. 5.2 Az árak alapját az árajánlat idôpontjában érvényes listaárak képezik. Amennyiben a vevô és az eladó nem egyeznek meg konkrét árakban, úgy az árváltozás a vevôt terheli, ill. neki kedvez. 5.3 Nyitott áras szerzôdéseknél a szállítás napján érvényes árral kell számolni. A fizetés a visszaigazolásban szereplô megállapodás szerint történik. Váltók és csekkek elfogadása kizárólag fizetés végett történik anélkül, hogy az eladó figyelemmel kísérné a váltókra és csekkekre vonatkozó törvényeket. Az esetlegesen felmerülô költségek a vevôt terhelik. A követelés akkor esedékes, ha akár egyetlen váltót is a megfelelô lejárati idôn túl váltanak be vagy részletfizetés esetén az esedékes fizetést a lejárati idôn túl teljesítenek. Devizában kötött szerzôdéseknél ez eladónak joga van árfolyam ingadozás esetén kérni, hogy a szerzôdéskötés idôpontjában érvényes eredeti paritás, - mely a szerzôdés áralapját képezi - megmaradjon. Amennyiben az eladó szerzôdésben közölt igényei veszélyeztetetté válnak, jogában áll igényeinek további fenntartása mellett, minden kártérítési kötelezettség nélkül a szerzôdéstôl elállni, amennyiben a vevô az eladó által megjelölt határidôn belül megfelelô biztosítékkal nem szolgál. 6. Fizetés 6.1 A fizetést a megjelölt fizetési feltételeknek megfelelôen kell teljesíteni. 6.2 A vevônek nincs joga fizetést mennyiségi kifogás, szavatossági igény vagy egyéb, az eladó által nem elfogadott igény miatt visszatartani. 6.3 Amennyiben a vevô a megállapodott összeg fizetésével vagy egyéb teljesítéssel késlekedik, úgy az eladó vagy ragaszkodik a szerzôdésben foglaltakhoz és a) saját kötelezettségeit, az elmaradt fizetések és egyéb kötelezettségek behajtásáig elhalasztja; b) a szállítási határidôt ennek megfelelôen módosítja; c) a teljes, még nyitott vételárat érvényesíti; d) amennyiben a vevô részérôl a 9. pont értelmében semmilyen felmentô magyarázat nem érkezik, az esedékességtôl számítva a Magyar Nemzeti Bank által meghatározott banki alapkamat + 4% késedelmi pótlék kerül felszámításra vagy pedig meghatározott türelmi idô lejárta esetén a szerzôdést felbontja. 6.4 Amennyiben a 6.3 pontban meghatározott türelmi idô lejárta után a késedelmes fizetés vagy egyéb teljesítés nem történik meg, úgy az eladó írásban felbonthatja a szerzôdést. A vevô köteles az eladó felszólítására a már leszállított árut az eladónak visszaszolgáltatni és az áru esetleges értékcsökkenését megfizetni, valamint minden jogi ráfordítást, amely a szerzôdés megkötéséhez szükséges volt, köteles az eladónak megtéríteni. Még le nem szállított áru esetén az eladónak jogában áll az elkészült, illetve megmunkált elemeket a vevô rendelkezésére bocsátani és ezért az eladási ár megfelelô hányadát felszámítani. 7. Tulajdonjog 7.1 Mindaddig, amíg a vevô nem teljesít minden pénzügyi kötelezettséget, az áru az eladó tulajdonában marad. A vevô köteles a tulajdonjog megôrzéséhez szükséges formai követelményeknek eleget tenni. Zálogosítás vagy egyéb igénybevétel esetén a vevô köteles az eladó tulajdonjogát érvényesíteni, és ôt haladéktalanul értesíteni. 7.2 Az áru megmunkálása, illetve új egységgé történô feldolgozása során az új egység a részesedés arányában az áru értekének megfelelôen az eladó tulajdonában marad. Továbbértékesítésbôl eredô követelések esetén a vevô minden egyéb jogáról az eladó javára lemond. Amennyiben ez utóbbi a bármikor rendelkezésére álló jogot a követelés behajtására nem használja fel a vevônek joga és kötelessége, hogy az eladónak a szóban forgó összeget haladéktalanul beszolgáltassa. A vevônek a tulajdonjoggal bíró árut csakis a szokásos kereskedelmi forgalomban szabad értékesítenie, és sem elzálogosítania, sem pedig biztosítékként beszolgáltatnia nem szabad. A vevô köteles a jogainak egy harmadik személy által történt bármi nemû csorbításától az eladót megkímélni, illetve ilyen esetek bekövetkeztérôl értesíteni. 8. Szavatosság és jótállás 8.1 Szállításainkban és szolgáltatásainkban fellelhetô esetleges hiányosságokért, valamint az üzembe helyezéstôl számított hat hónapon belül, de legkésôbb a kárveszély átszállása utáni 12 hónapig felmerülô minôségi kifogásokért jótállunk úgy, hogy ha a vevô a hiányosságot haladéktalanul írásban jelzi, választásunk alapján, vagy a felhasználás helyszínén, vagy a szervizünkben maradéktalanul kijavítjuk azt, vagy szükség esetén szállítónk bevonásával pótlással szolgálunk, feltéve, ha a kár bizonyíthatóan a kárveszély átszállása elôtti idôbôl származik. 8.2 A pótolt alkatrészek a mi tulajdonunkba kerülnek, és felszólításra rendelkezésünkre kell bocsátani azokat. 8.3 A károsult áru hiányának pótlására szolgáló be- és kiszerelést esetleg többször is a vevô saját költségére végzi. Az esetleges szállítási költségek a vevôt terhelik. Amennyiben utólag bebizonyosodik, hogy a hiány a kárveszély átszállása utáni idôszakból származik, úgy az üzembe helyezés költségei is a vevôt terhelik. 8.4 Nincs mód kártérítésre abban az esetben, ha a vevô az árun elôzetes beleegyezésünk nélkül változtatásokat vagy üzembe helyezési munkálatokat végez vagy végeztet, ha nem biztosítja a szakszerû üzembe helyezés feltételeit, valamint a szerzôdésben vállalt kötelezettségeinek nem tesz eleget, különösen akkor, ha a fizetéssel részben vagy egészben elmaradásai vannak. A pótolt darabokért és javításokért, akár magáért az áruért a jótállási idôn belül jótállunk. 8.5 Amennyiben az általunk végzett utólagos javítás hiányos vagy egyáltalán nem sikerül, és megfelelô türelmi idô letelte után sem sikerül a hibát kijavítani a vevô értékcsökkentésért folyamodhat. Amennyiben az értékcsökkenés mértékében nem sikerül megegyezni, a vevô visszaléphet: elállhat a szerzôdéstôl és a vásárlástól. Minden további igény jogtalan. 8.6 A vevôt megilletô jótállási igény hat hónappal a hiányosság haladéktalan jelzése után, - de nem a jótállási idô lejárta elôtt, a 8.1. pont szerint - elévül. 8.7 Nem vonatkozik a jótállás a természetes elhasználódásból, nem megfelelô üzemi és beépítési körülményekbôl, szakszerûtlen összeszerelésbôl vagy nem megfelelô karbantartásból eredô károkra. 8.8 Nyomatékosan kijelentjük amennyiben törvényesen engedélyezett, hogy az eladó nem köteles semmiféle kártérítést adni a vevônek személyi sérülések, vagy olyan anyagi károk esetén, melyek nem képezték a szerzôdés tárgyát, valamint egyéb károkért vagy nyereségelmaradásért, amennyiben azok nem olyan egyedi esetet képeznek, amelyben az eladót felelôsség terheli. 8.9 Abban az esetben, ha az eladó részérôl a teljesítés akadályoztatva van, a vevô jogosult elállni a szerzôdéstôl. Minden további igény jogtalan. 9. Mentelmi jogok 9.1 Az alábbi körülmények számítanak mentelmi jogként, amennyiben azok a szerzôdéskötés után lépnek fel és annak elégtételét akadályozzák: munkaügyi konfliktusok és minden egyéb a partnerektôl független körülmény, mint például tûzeset, mobilizálás, elkobzás, embargó, deviza átutalási tilalom, lázadás, szállítóeszközök hiánya, általános ellátási hiány, az energiahasználat korlátozása. 9.2 Ezen körülmények következményeit a felek által vállalt kötelezettségek tekintetében, lásd a 2. és 6. pontban. 10. Ipari jogvédelem Amennyiben egy harmadik személy megsérti a szabadalmi jogokat és ezért a vevô számára az áru használatát részben vagy egészben megtiltják, úgy az eladó további igények kizárása mellett tetszés szerint vagy visszalép a szerzôdéstôl, vagy saját költségére az áru használati jogát a vevôre átruházza, vagy az árut szabadalmi jog nélkül létrehozza, vagy másik hasonló teljesítményû, de szabadalmi jogot nem élvezô tárggyal helyettesíti. Az eladó az elôtte álló kötelezettségétôl megszabadul, és kártérítést nem ad, ha a vevô szabadalmi jogsértés esetén nem jelentkezik haladéktalanul és egy harmadik személy szabadalmi díj igényének elhárításakor peres vagy nem peres úton támogatja. Az eladó nem ad kártérítést, ha a vevô tervei alapján gyárt, és ezáltal szabadalmi jogsértést követ el vagy olyan védelmi jogot sért. 11. Bírósági illetékesség, alkalmazandó jog, teljesítés helye 11.1 Minden olyan vitás kérdést, amely az eladó és vevô közötti szerzôdésbôl ered, beleértve a váltókat és csekkeket, az eladó székhelye szerinti illetékes bíróság hivatott tisztázni. Az eladó ezen kívül a vevô helye szerinti illetékes bíróságot is felkérheti A felek megállapodhatnak egyéb bíróság illetékességében is A szerzôdés jogalapját a magyar törvények képezik A szállítás és fizetés teljesítésének helyét az eladó székhelye képezi még akkor is, ha megállapodás szerint az átadás egy másik helyen történik. 12. Visszáru Visszárut csak csomagolási egységben, eredeti csomagolásban, sértetlen állapotban, szennyezôdés nélkül tudunk átvenni. Olyan árut, amely nem szerepel jelenlegi terméklistánkon, nem tudunk átvenni. A logisztikai költséget a jóváírásból 30% kezelési díj formájában levonhatjuk Ft-nál magasabb áruérték esetében egyedi visszavételezési megállapodás szükséges. Jelen szállítási feltételek visszavonásig minden jövôbeni szerzôdéskötésre érvényesek. Érvényes tôl.
