(11) Lajstromszám: E (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

Átírás

1 !HU T2! (19) HU (11) Lajstromszám: E (13) T2 MAGYAR KÖZTÁRSASÁG Szellemi Tulajdon Nemzeti Hivatala EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E (22) A bejelentés napja: (96) Az európai bejelentés bejelentési száma: EP (97) Az európai bejelentés közzétételi adatai: EP A (97) Az európai szabadalom megadásának meghirdetési adatai: EP B (51) Int. Cl.: H04B 17/00 ( ) H04B 1/16 ( ) H04L 1/00 ( ) H04W 24/10 ( ) (87) A nemzetközi közzétételi adatok: WO PCT/US 06/ (30) Elsõbbségi adatok: P US (72) Feltalálók: PRAKASH, Rajat, San Diego, California (US); KHANDEKAR, Aamod, San Diego, California (US); GOROKHOV, Alexei, San Diego, California (US) (73) Jogosult: QUALCOMM Incorporated, San Diego, CA (US) (74) Képviselõ: dr. Harangozó Gábor, DANUBIA Szabadalmi és Jogi Iroda Kft., Budapest (54) Eljárás és berendezés kiválasztott interlace üzemmód hozzárendelésére vezeték nélküli kommunikációs rendszerekben HU T2 A leírás terjedelme 18 oldal (ezen belül 8 lap ábra) Az európai szabadalom ellen, megadásának az Európai Szabadalmi Közlönyben való meghirdetésétõl számított kilenc hónapon belül, felszólalást lehet benyújtani az Európai Szabadalmi Hivatalnál. (Európai Szabadalmi Egyezmény 99. cikk (1)) A fordítást a szabadalmas az évi XXXIII. törvény 84/H. -a szerint nyújtotta be. A fordítás tartalmi helyességét a Szellemi Tulajdon Nemzeti Hivatala nem vizsgálta.

2 1 HU T2 2 Szakterület A jelen találmány általában vezeték nélküli kommunikációval kapcsolatos, különösen egy kiválasztott interlace üzemmód hozzárendelését végzõ eljárásokra és berendezésre vonatkozik A technika állása A vezeték nélküli kommunikációs rendszerek elterjedt eszközökké váltak, amelyek segítségével az emberek nagy része világszerte kommunikációt végez. A vezeték nélküli kommunikációs eszközök egyre kisebbek és egyre nagyobb teljesítményûek annak érdekében, hogy kielégítsék a fogyasztói igényeket és fokozzák a hordozhatóságot és a kényelmet. A mobil eszközöknél, például cellatelefonoknál tapasztalt feldolgozási teljesítmény növekedés a vezeték nélküli hálózati átviteli rendszerekkel szemben is növekvõ igényeket támasztott. Az ilyen rendszerek tipikusan nem fejlõdnek olyan könnyen, mint az azokon keresztül kommunikáló celluláris eszközök. Ahogy a mobil eszközök képességei fejlõdnek, egyre nehezebb fenntartani egy öregebb vezeték nélküli hálózati rendszert oly módon, hogy az lehetõvé tegye az új és fejlettebb vezeték nélküli eszközökben rejlõ lehetõségek teljes kihasználását. A vezeték nélküli kommunikációs rendszerek általában különbözõ módszereket használnak az átviteli erõforrások csatornák formájában történõ elõállításához. Ezek a rendszerek lehetnek kódosztásos multiplexelést (CDM), frekvenciaosztásos multiplexelést (FDM) és idõosztásos multiplexelést (TDM) végzõ rendszerek. Az FDM egyik gyakran alkalmazott változata az ortogonális frekvenciaosztásos multiplexelést (OFDM), amely hatékonyan osztja fel a rendszer teljes sávszélességét több ortogonális alvivõre. Ezeket az átvivõket hangszíneknek (tones), kosaraknak (bins) vagy frekvenciacsatornáknak is nevezik. Minden egyes alvivõ modulálható adattal. Az idõosztáson alapuló technológiáknál minden egyes alvivõ tartalmazhatja az egymás után következõ idõszeletek vagy idõrések egy részét. Minden egyes felhasználóhoz tartozhat egy vagy több idõrésbõl és alvivõbõl álló kombináció az információknak meghatározott löketperiódus során vagy keretben történõ elküldésére és fogadására. Az ugrálómódszerek (hopping scheme) általában szimbólumváltási sebességben ugrálómódszer vagy blokk-ugrálómódszer lehet. A kódosztáson alapuló módszerek tipikusan egy adott sávban bármely idõpillanatban rendelkezésre álló, több különbözõ frekvencián továbbítanak adatokat. Az adatokat általában digitalizálják és szétterítik a rendelkezésre álló sávszélességen, ahol is egyszerre több felhasználó tartózkodhat egyazon csatornán és az egyes felhasználókhoz egy egyedi szekvenciakód van hozzárendelve. A felhasználók a spektrumnak ugyanabban a széles sávú szakaszában továbbítják az információt, ahol mindene egyes felhasználó jele szét van terítve a teljes sávszélességen a saját, egyedi szétterítési kódjának felhasználásával. Ez a módszer lehetõvé teszi a megosztást, amikor is egy vagy több felhasználó egyidejûleg tud adatokat küldeni és fogadni. Az ilyen megosztás elérhetõ széles spektrumú digitális modulációval is, ahol egy felhasználó bitfolyamát kódolják, majd álvéletlen módon szétterítik egy rendkívül széles csatornán. A vevõegység úgy van kialakítva, hogy felismerje a hozzárendelt egyedi szekvenciakódot és helyreállítsa a véletlenszerûséget annak érdekében, hogy egy adott felhasználóhoz tartozó biteket koherens módon tudja összegyûjteni. Egy tipikus vezeték nélküli kommunikációs hálózat (például egy frekvencia, idõ és/vagy kódosztásos technológiát alkalmazó hálózat) egy vagy több olyan bázisállomást tartalmaz, amely egy lefedési területtel rendelkezik, valamint egy vagy több mobil (például vezeték nélküli) végberendezést tartalmaz, amely a lefedett területen adatokat tud küldeni és fogadni. Egy tipikus bázisállomás egyidejûleg képes továbbítani több adatfolyamot mûsorszórás, többszórás és/vagy dedikált szolgáltatás céljából, ahol az adatfolyam egy olyan adatfolyam, amelynek vételére az egyes mobil végberendezések egymástól függetlenül is igényt tarthatnak. Az adott bázisállomás lefedési területén belüli mobil végberendezés érdekelt lehet egy, több vagy az összes olyan adatfolyam vételében, melyet a bázisállomás továbbít. Hasonló módon egy mobil végberendezés a bázisállomásnak vagy más mobil végberendezésnek is küldhet adatot. Ezekben a rendszerekben a sávszélességet és más rendszererõforrásokat egy ütemezõ segítségével használják fel. A leírásban bemutatásra kerülõ jelek, jelformátumok, jelváltások, eljárások, folyamatok és technológiák számos elõnnyel rendelkeznek az ismert megoldásokhoz képest. Ezek közé tartozik például a lecsökkentett jelzési többletadat, a rendszer megnövelt áteresztõképessége, a megnövelt jelzési flexibilitás, a lecsökkentett mennyiségû információ feldolgozás, a lecsökkenteti átviteli sávszélesség, a kisebb bitfeldolgozási kapacitás, a fokozott robusztusság, a nagyobb hatékonyság és a lecsökkenteti átviteli teljesítmény. A WO 2005/ A1 számú irat több adatfolyamnak egy OFDM rendszerben frekvenciaosztásos multiplexelés segítségével multiplexelési eljárásokat ismertet. M számú eltérõ interlace¹t hoznak létre U számú felhasználható alsávból. Minden egyes interlace¹t S számú alsávok különbözõ csoportja alkot. Az egyes interlace-ekhez tartozó alsávokat az összes többi interlace alsávjaival összefésülve alakítják ki. M számú idõrés definiálható minden egyes szimbólumperiódushoz, ahol az idõrések 1¹tõl M¹ig vannak indexelve. Az idõrésindexek leképezhetõk interlace-ekre oly módon, hogy (1) minden egyes idõrésindexhez eltérõ frekvencia tartozik és (2) a pilot adásokhoz használt interlace¹ek az egyes idõrés indexekhez használt interlace-ektõl változó távolságokra vannak, ami javítja a csatornabecslés hatékonyságát. Az egyes adatfolyamok rögzített méretû adatcsomagokként dolgozhatók fel és különbözõ számú idõrés használható az egyes adatcsomagokhoz az adatcsomagnál alkalmazott kódolási és modulációs eljárástól függõen. 2

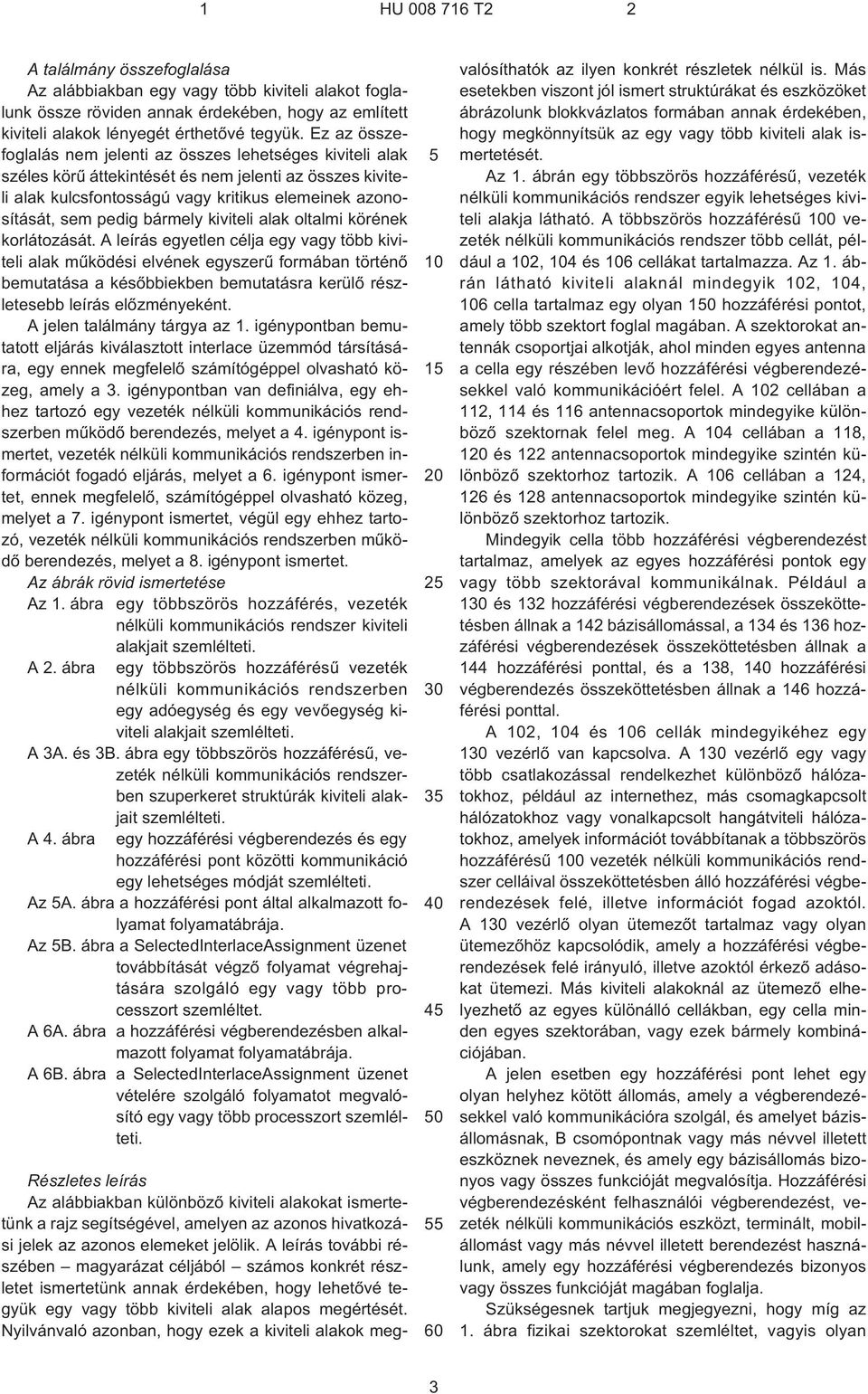

3 1 HU T2 2 A találmány összefoglalása Az alábbiakban egy vagy több kiviteli alakot foglalunk össze röviden annak érdekében, hogy az említett kiviteli alakok lényegét érthetõvé tegyük. Ez az összefoglalás nem jelenti az összes lehetséges kiviteli alak széles körû áttekintését és nem jelenti az összes kiviteli alak kulcsfontosságú vagy kritikus elemeinek azonosítását, sem pedig bármely kiviteli alak oltalmi körének korlátozását. A leírás egyetlen célja egy vagy több kiviteli alak mûködési elvének egyszerû formában történõ bemutatása a késõbbiekben bemutatásra kerülõ részletesebb leírás elõzményeként. A jelen találmány tárgya az 1. igénypontban bemutatott eljárás kiválasztott interlace üzemmód társítására, egy ennek megfelelõ számítógéppel olvasható közeg, amely a 3. igénypontban van definiálva, egy ehhez tartozó egy vezeték nélküli kommunikációs rendszerben mûködõ berendezés, melyet a 4. igénypont ismertet, vezeték nélküli kommunikációs rendszerben információt fogadó eljárás, melyet a 6. igénypont ismertet, ennek megfelelõ, számítógéppel olvasható közeg, melyet a 7. igénypont ismertet, végül egy ehhez tartozó, vezeték nélküli kommunikációs rendszerben mûködõ berendezés, melyet a 8. igénypont ismertet. Az ábrák rövid ismertetése Az 1. ábra egy többszörös hozzáférés, vezeték nélküli kommunikációs rendszer kiviteli alakjait szemlélteti. A 2. ábra egy többszörös hozzáférésû vezeték nélküli kommunikációs rendszerben egy adóegység és egy vevõegység kiviteli alakjait szemlélteti. A 3A. és 3B. ábra egy többszörös hozzáférésû, vezeték nélküli kommunikációs rendszerben szuperkeret struktúrák kiviteli alakjait szemlélteti. A 4. ábra egy hozzáférési végberendezés és egy hozzáférési pont közötti kommunikáció egy lehetséges módját szemlélteti. Az 5A. ábra a hozzáférési pont által alkalmazott folyamat folyamatábrája. Az 5B. ábra a SelectedInterlaceAssignment üzenet továbbítását végzõ folyamat végrehajtására szolgáló egy vagy több processzort szemléltet. A 6A. ábra a hozzáférési végberendezésben alkalmazott folyamat folyamatábrája. A 6B. ábra a SelectedInterlaceAssignment üzenet vételére szolgáló folyamatot megvalósító egy vagy több processzort szemlélteti Részletes leírás Az alábbiakban különbözõ kiviteli alakokat ismertetünk a rajz segítségével, amelyen az azonos hivatkozási jelek az azonos elemeket jelölik. A leírás további részében magyarázat céljából számos konkrét részletet ismertetünk annak érdekében, hogy lehetõvé tegyük egy vagy több kiviteli alak alapos megértését. Nyilvánvaló azonban, hogy ezek a kiviteli alakok megvalósíthatók az ilyen konkrét részletek nélkül is. Más esetekben viszont jól ismert struktúrákat és eszközöket ábrázolunk blokkvázlatos formában annak érdekében, hogy megkönnyítsük az egy vagy több kiviteli alak ismertetését. Az 1. ábrán egy többszörös hozzáférésû, vezeték nélküli kommunikációs rendszer egyik lehetséges kiviteli alakja látható. A többszörös hozzáférésû 100 vezeték nélküli kommunikációs rendszer több cellát, például a 102, 104 és 106 cellákat tartalmazza. Az 1. ábrán látható kiviteli alaknál mindegyik 102, 104, 106 cella tartalmaz egy olyan 150 hozzáférési pontot, amely több szektort foglal magában. A szektorokat antennák csoportjai alkotják, ahol minden egyes antenna a cella egy részében levõ hozzáférési végberendezésekkel való kommunikációért felel. A 102 cellában a 112, 114 és 116 antennacsoportok mindegyike különbözõ szektornak felel meg. A 104 cellában a 118, 120 és 122 antennacsoportok mindegyike szintén különbözõ szektorhoz tartozik. A 106 cellában a 124, 126 és 128 antennacsoportok mindegyike szintén különbözõ szektorhoz tartozik. Mindegyik cella több hozzáférési végberendezést tartalmaz, amelyek az egyes hozzáférési pontok egy vagy több szektorával kommunikálnak. Például a 130 és 132 hozzáférési végberendezések összeköttetésben állnak a 142 bázisállomással, a 134 és 136 hozzáférési végberendezések összeköttetésben állnak a 144 hozzáférési ponttal, és a 138, 140 hozzáférési végberendezés összeköttetésben állnak a 146 hozzáférési ponttal. A 102, 104 és 106 cellák mindegyikéhez egy 130 vezérlõ van kapcsolva. A 130 vezérlõ egy vagy több csatlakozással rendelkezhet különbözõ hálózatokhoz, például az internethez, más csomagkapcsolt hálózatokhoz vagy vonalkapcsolt hangátviteli hálózatokhoz, amelyek információt továbbítanak a többszörös hozzáférésû 100 vezeték nélküli kommunikációs rendszer celláival összeköttetésben álló hozzáférési végberendezések felé, illetve információt fogad azoktól. A 130 vezérlõ olyan ütemezõt tartalmaz vagy olyan ütemezõhöz kapcsolódik, amely a hozzáférési végberendezések felé irányuló, illetve azoktól érkezõ adásokat ütemezi. Más kiviteli alakoknál az ütemezõ elhelyezhetõ az egyes különálló cellákban, egy cella minden egyes szektorában, vagy ezek bármely kombinációjában. A jelen esetben egy hozzáférési pont lehet egy olyan helyhez kötött állomás, amely a végberendezésekkel való kommunikációra szolgál, és amelyet bázisállomásnak, B csomópontnak vagy más névvel illetett eszköznek neveznek, és amely egy bázisállomás bizonyos vagy összes funkcióját megvalósítja. Hozzáférési végberendezésként felhasználói végberendezést, vezeték nélküli kommunikációs eszközt, terminált, mobilállomást vagy más névvel illetett berendezést használunk, amely egy hozzáférési végberendezés bizonyos vagy összes funkcióját magában foglalja. Szükségesnek tartjuk megjegyezni, hogy míg az 1. ábra fizikai szektorokat szemléltet, vagyis olyan 3

4 1 HU T szektorokat, ahol a különbözõ szektorokhoz különbözõ antennacsoportok tartoznak, más megközelítés is alkalmazható. A fizikai szektorok helyett vagy azokkal kombinálva használható például több olyan telepített nyaláb, amelyek mindegyike a cella különbözõ területét befedi a frekvencia térben. Ilyen megoldást szemléltetnek és írnak le az US 11/260,895 számú közzétételi iratban, melynek címe Adaptive Sectorization In Cellular System. A 2. ábrán egy 200 MIMO rendszerben alkalmazott 210 adó rendszer és 250 vevõ rendszer egy-egy kiviteli alakjának blokkvázlata látható. A 210 adó rendszerben számos adatfolyam forgalmazási adatát egy 212 adatforrás biztosítja egy adóoldali (TX) 214 adatprocesszornak. Egy lehetséges kiviteli alaknál minden egyes adatfolyamot egy megfelelõ antenna továbbít. Az adóoldali 214 adatprocesszor formázza, kódolja és az idõtartományban felosztja az egyes adatfolyamokhoz tartozó forgalmazási adatokat egy, az adatok kódolása céljából az adott adatfolyamhoz kiválasztott kódolási eljárás alapján. Az egyes adatfolyamokhoz tartozó kódolt adatok multiplexelhetõk a pilotadatokkal az OFDM moduláció alkalmazásával vagy más ortogonalizálási vagy nem ortogonalizálási eljárás felhasználásával. A pilotadat tipikusan egy olyan ismert adatminta, amelyet ismert módon dolgozunk fel, és amely a vevõ rendszerben a csatornaválasz becslésére használható fel. Az egyes adatfolyamokban multiplexelt pilotadatokat és kódolt adatokat az adott adatfolyamhoz a szimbólumok modulációja céljából kiválasztott egy vagy több modulációs eljárás (például BPSK, QSPK, M¹PSK, vagy M¹QAM) alapján moduláljuk (vagyis szimbólumleképezést végzünk). Az egyes adatfolyamok adatsebességét, kódolását és modulációját a 230 processzoron végrehajtott utasítások határozzák meg. Az összes adatfolyam modulációs szimbólumait ezután egy adóoldali 220 processzorhoz továbbítjuk, amely a modulációs szimbólumokon további feldolgozást végezhet (például az OFDM számára). Az adóoldali 220 processzor ezután NT számú modulációs szimbólum adatfolyamot továbbít NT számú 222a adóegységnek 222t összeköttetéseken keresztül. Mindegyik 222 adóegység fogadja és feldolgozza a megfelelõ szimbólumfolyamot és egy vagy több analóg jelet állít elõ, majd további jelalakításokat végez az analóg jeleken (például erõsítést, szûrést, felkonvertálást) a MIMO csatornán történõ átvitelre alkalmas modulált jel elõállítása céljából. A 222a adóegységekbõl a 222t összeköttetéseken keresztül érkezõ NT számú modulált jelet ezután NT számú 224a antennából megfelelõ 224t összeköttetéseken keresztül továbbítjuk. A 250 vevõrendszerben a továbbított modulált jeleket N R számú 252a antenna fogadja 252r összeköttetéseken keresztül és az egyes 252 antennák által fogadott jelet egy megfelelõ 254 vevõegységhez (RCVR) továbbítjuk. A mindegyik 254 vevõegység kondicionálja (például szûri, felerõsíti, lekonvertálja) a megfelelõ vett jelet, digitalizálja a kondicionált jelet minták elõállítása céljából és a mintákon további feldolgozást végez megfelelõ vett szimbólumfolyam elõállítása céljából. Ezután egy vevõoldali 260 adatprocesszor fogadja és dolgozza fel az NR számú 254 vevõegységtõl érkezõ szimbólumfolyamot egy saját vevõoldali feldolgozómódszer alapján NT számú érzékelt szimbólumfolyam elõállítása céljából. A vevõoldali 260 adatprocesszorral történõ feldolgozást a késõbbiekben ismertetjük részletesen. Mindegyik érzékelt szimbólumfolyam olyan szimbólumokat tartalmaz, amelyek a megfelelõ adatfolyam számára továbbított modulált szimbólumok becslései. A vevõoldali 260 adatprocesszor ezután demodulálja, szétfésüli (deinterleave) és dekódolja az egyes detektált szimbólumfolyamokat és helyreállítja az adatfolyamhoz tartozó forgalmazási adatokat. A vevõoldali 218 adatprocesszor által végrehajtott feldolgozás fordított irányú a 210 adórendszerben lévõ adóoldali 220 processzor és adóoldali 214 adatprocesszor által végrehajtott feldolgozáshoz képest. A vevõoldali 260 adatprocesszorban korlátozható azoknak az átvivõknek a száma, amelyeket egyidejûleg képes demodulálni, például 512 alvivõt vagy 5 MHz¹es vivõfrekvenciát alkalmaz, és egy ilyen vevõt egyetlen vivõn kell ütemezni. Ez a korlátozás az 1+1 sávjának egy funkciója lehet, például a mintavételezési frekvenciák, amelyeken a 260 processzor mûködhet, az egy rendelkezésére álló memória, vagy más, a demoduláció számára elérhetõ funkciók. Ezenkívül minél nagyobb a felhasznált alvivõk száma, annál drágábba hozzáférési végberendezés. A vevõoldali 260 processzor által elõállított csatornaválasz-becslés felhasználható a tér, tér/idõ feldolgozás végrehajtására a vevõegységben, a teljesítményszintek beállítására, a modulációs frekvenciák és módszerek módosítására vagy más mûveletekre. A vevõoldali 260 processzor továbbá megbecsülheti a detektált szimbólumfolyamok jel-zaj viszonyait és adott esetben más csatornajellemzõket, és ezeket a mennyiségeket egy 270 processzornak továbbítja. A vevõoldali 260 adatprocesszor vagy 270 processzor ezenkívül meg is becsülheti a rendszer mûködési jel-zaj viszonyát. A 260 processzor ezután csatornaállapot információt (CSI) állít elõ, amely különbözõ típusú információkat tartalmazhat a kommunikációs összeköttetésre és/vagy a beérkezõ adatfolyamra vonatkozóan. Például a CSI tartalmazhatja csak a mûködési jel-zaj viszonyt. Más kiviteli alakoknál a CSI tartalmazhat egy csatornaminõség-indikátort (CQI), amely egy olyan numerikus érték, amely egy vagy több csatorna állapotát jellemzi. A CSI ezután feldolgozható egy adóoldali 278 adatprocesszorral, modulálható egy 280 modulátorral, kondicionálható a 254a adóegységekkel a 254r összeköttetéseken keresztül, majd visszaküldhetõ a 210 adórendszernek. A 210 adórendszerben a 250 vevõrendszertõl érkezõ modulált jeleket 224 antennákkal fogadjuk, 222 vevõegységekkel kondicionáljuk, egy 240 demodulátorral demoduláljuk, majd egy vevõoldali 240 adatprocesszorral feldolgozzuk oly módon, hogy helyreállítsuk a vevõrendszer által közölt CSI-értéket. A közölt CSI- 4

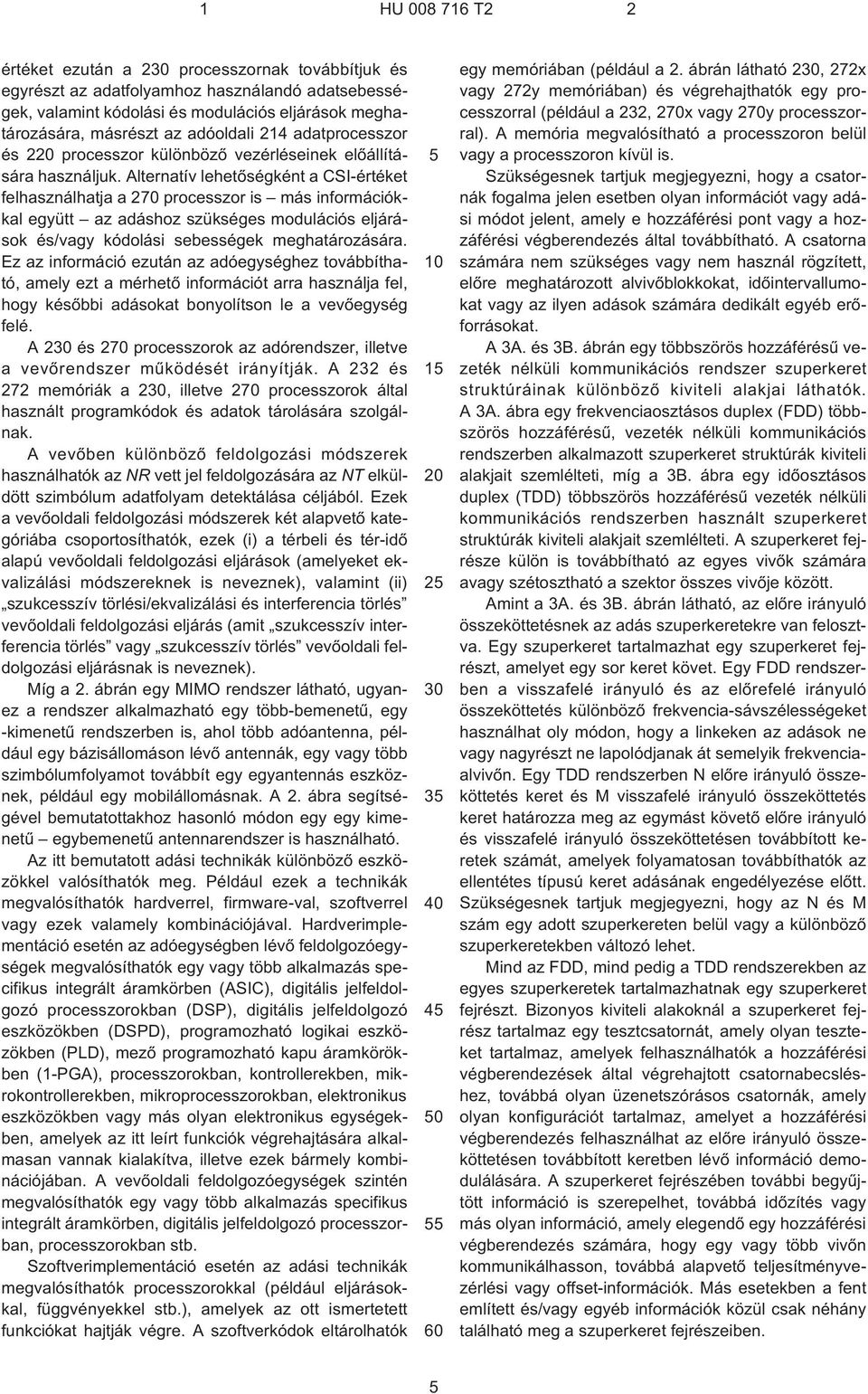

5 1 HU T2 2 értéket ezután a 230 processzornak továbbítjuk és egyrészt az adatfolyamhoz használandó adatsebességek, valamint kódolási és modulációs eljárások meghatározására, másrészt az adóoldali 214 adatprocesszor és 220 processzor különbözõ vezérléseinek elõállítására használjuk. Alternatív lehetõségként a CSI-értéket felhasználhatja a 270 processzor is más információkkal együtt az adáshoz szükséges modulációs eljárások és/vagy kódolási sebességek meghatározására. Ez az információ ezután az adóegységhez továbbítható, amely ezt a mérhetõ információt arra használja fel, hogy késõbbi adásokat bonyolítson le a vevõegység felé. A 230 és 270 processzorok az adórendszer, illetve a vevõrendszer mûködését irányítják. A 232 és 272 memóriák a 230, illetve 270 processzorok által használt programkódok és adatok tárolására szolgálnak. A vevõben különbözõ feldolgozási módszerek használhatók az NR vett jel feldolgozására az NT elküldött szimbólum adatfolyam detektálása céljából. Ezek a vevõoldali feldolgozási módszerek két alapvetõ kategóriába csoportosíthatók, ezek (i) a térbeli és tér-idõ alapú vevõoldali feldolgozási eljárások (amelyeket ekvalizálási módszereknek is neveznek), valamint (ii) szukcesszív törlési/ekvalizálási és interferencia törlés vevõoldali feldolgozási eljárás (amit szukcesszív interferencia törlés vagy szukcesszív törlés vevõoldali feldolgozási eljárásnak is neveznek). Míg a 2. ábrán egy MIMO rendszer látható, ugyanez a rendszer alkalmazható egy több-bemenetû, egy ¹kimenetû rendszerben is, ahol több adóantenna, például egy bázisállomáson lévõ antennák, egy vagy több szimbólumfolyamot továbbít egy egyantennás eszköznek, például egy mobilállomásnak. A 2. ábra segítségével bemutatottakhoz hasonló módon egy egy kimenetû egybemenetû antennarendszer is használható. Az itt bemutatott adási technikák különbözõ eszközökkel valósíthatók meg. Például ezek a technikák megvalósíthatók hardverrel, firmware-val, szoftverrel vagy ezek valamely kombinációjával. Hardverimplementáció esetén az adóegységben lévõ feldolgozóegységek megvalósíthatók egy vagy több alkalmazás specifikus integrált áramkörben (ASIC), digitális jelfeldolgozó processzorokban (DSP), digitális jelfeldolgozó eszközökben (DSPD), programozható logikai eszközökben (PLD), mezõ programozható kapu áramkörökben (1¹PGA), processzorokban, kontrollerekben, mikrokontrollerekben, mikroprocesszorokban, elektronikus eszközökben vagy más olyan elektronikus egységekben, amelyek az itt leírt funkciók végrehajtására alkalmasan vannak kialakítva, illetve ezek bármely kombinációjában. A vevõoldali feldolgozóegységek szintén megvalósíthatók egy vagy több alkalmazás specifikus integrált áramkörben, digitális jelfeldolgozó processzorban, processzorokban stb. Szoftverimplementáció esetén az adási technikák megvalósíthatók processzorokkal (például eljárásokkal, függvényekkel stb.), amelyek az ott ismertetett funkciókat hajtják végre. A szoftverkódok eltárolhatók egy memóriában (például a 2. ábrán látható 230, 272x vagy 272y memóriában) és végrehajthatók egy processzorral (például a 232, 270x vagy 270y processzorral). A memória megvalósítható a processzoron belül vagy a processzoron kívül is. Szükségesnek tartjuk megjegyezni, hogy a csatornák fogalma jelen esetben olyan információt vagy adási módot jelent, amely e hozzáférési pont vagy a hozzáférési végberendezés által továbbítható. A csatorna számára nem szükséges vagy nem használ rögzített, elõre meghatározott alvivõblokkokat, idõintervallumokat vagy az ilyen adások számára dedikált egyéb erõforrásokat. A 3A. és 3B. ábrán egy többszörös hozzáférésû vezeték nélküli kommunikációs rendszer szuperkeret struktúráinak különbözõ kiviteli alakjai láthatók. A 3A. ábra egy frekvenciaosztásos duplex (FDD) többszörös hozzáférésû, vezeték nélküli kommunikációs rendszerben alkalmazott szuperkeret struktúrák kiviteli alakjait szemlélteti, míg a 3B. ábra egy idõosztásos duplex (TDD) többszörös hozzáférésû vezeték nélküli kommunikációs rendszerben használt szuperkeret struktúrák kiviteli alakjait szemlélteti. A szuperkeret fejrésze külön is továbbítható az egyes vivõk számára avagy szétosztható a szektor összes vivõje között. Amint a 3A. és 3B. ábrán látható, az elõre irányuló összeköttetésnek az adás szuperkeretekre van felosztva. Egy szuperkeret tartalmazhat egy szuperkeret fejrészt, amelyet egy sor keret követ. Egy FDD rendszerben a visszafelé irányuló és az elõrefelé irányuló összeköttetés különbözõ frekvencia-sávszélességeket használhat oly módon, hogy a linkeken az adások ne vagy nagyrészt ne lapolódjanak át semelyik frekvenciaalvivõn. Egy TDD rendszerben N elõre irányuló összeköttetés keret és M visszafelé irányuló összeköttetés keret határozza meg az egymást követõ elõre irányuló és visszafelé irányuló összeköttetésen továbbított keretek számát, amelyek folyamatosan továbbíthatók az ellentétes típusú keret adásának engedélyezése elõtt. Szükségesnek tartjuk megjegyezni, hogy az N és M szám egy adott szuperkereten belül vagy a különbözõ szuperkeretekben változó lehet. Mind az FDD, mind pedig a TDD rendszerekben az egyes szuperkeretek tartalmazhatnak egy szuperkeret fejrészt. Bizonyos kiviteli alakoknál a szuperkeret fejrész tartalmaz egy tesztcsatornát, amely olyan teszteket tartalmaz, amelyek felhasználhatók a hozzáférési végberendezések által végrehajtott csatornabecsléshez, továbbá olyan üzenetszórásos csatornák, amely olyan konfigurációt tartalmaz, amelyet a hozzáférési végberendezés felhasználhat az elõre irányuló összeköttetésen továbbított keretben lévõ információ demodulálására. A szuperkeret fejrészében további begyûjtött információ is szerepelhet, továbbá idõzítés vagy más olyan információ, amely elegendõ egy hozzáférési végberendezés számára, hogy egy vagy több vivõn kommunikálhasson, továbbá alapvetõ teljesítményvezérlési vagy offset-információk. Más esetekben a fent említett és/vagy egyéb információk közül csak néhány található meg a szuperkeret fejrészeiben. 5

6 1 HU T2 2 Amint a 3A. és 3B. ábrán látható, a szuperkeret fejrészét keretek sorozata követi. Mindegyik keret azonos vagy eltérõ számú OFDM szimbólumot tartalmazhat, amelyek adott számú alvivõt alkotnak, amelyeket egyidejûleg lehet használni adásra valamilyen meghatározott idõtartam alatt. Ezenkívül mindegyik keret mûködhet egy szimbólumsebesség-ugrásos üzemmódnak megfelelõen, ahol egy vagy több, nem folytonos OFDM szimbólum van hozzárendelve egy felhasználóhoz egy elõre irányuló vagy egy visszafelé irányuló összeköttetésen; vagy egy olyan blokkugrásos üzemmódnak megfelelõen, ahol a felhasználók ugrálnak OFDM szimbólumok egy adott blokkján belül. A tényleges blokkok vagy OFDM szimbólumok akár ugrással, vagy anélkül továbbíthatók a különbözõ keretekben. A 4. ábra egy 402 hozzáférési végberendezés (például a 2. ábrán látható 250 adórendszer) és egy 404 hozzáférési pont (például a 2. ábrán látható 210 adórendszer) közötti kommunikációt szemlélteti egy lehetséges kiviteli alak esetén. Egy 406 kommunikációs összeköttetés felhasználásával, elõre meghatározott idõzítési és rendszerfeltételek, vagy más döntési kritériumok alapján a 402 hozzáférési pont elküld egy SelectedInterlaceAssignment üzenetet a 404 hozzáférési végberendezésnek. A 406 kommunikációs összeköttetés megvalósítható kommunikációs protokollok/szabványok felhasználásával, mint amilyen például a WiMAX (World Interoperability for Microwave Access), infravörös protokollok felhasználásával, mint amilyen például az IrDA (Infrared Data Association), rövid hatótávolságú vezeték nélküli protokollok/technológiák felhasználásával. További lehetséges protokollok/technológiák a Bluetooth technológia, a ZigBee protokoll, ultra széles sávú (UWB) protokoll, az otthoni rádiófrekvencia (HomeRF), a megosztott vezeték nélküli hozzáférési protokoll (SWAP), a széles sávú technológiák, például a WECA (Wireless Ethernet Compatibility Alliance), a WiFi (Wireless Fidelity Alliance), a hálózati technológia, a nyilvános kapcsolt telefonhálózati technológia, a nyilvános heterogén kommunikációs hálózati technológia, például az internet, a magán célú vezeték nélküli kommunikációs hálózat, a földi mobil rádiós hálózat, a kódosztásos többszörös hozzáférés (CDMA), a széles sávú kódosztásos többszörös hozzáférés (WCDMA), az UMTS (Universal Mobile Telecommunications System), az AMPS (Advanced Mobile Phone Service), az idõosztásos többszörös hozzáférés (TDMA), frekvenciaosztásos többszörös hozzáférés (FDMA), az ortogonális frekvenciaosztásos többszörös hozzáférés (OFDM), az ortogonális frekvenciaosztásos többszörös hozzáférés (OFDMA), az ortogonális frekvenciaosztásos többszörös FLASH (OFDM-FLASH), a GSM (Global System for Mobile Communications), az egyvivõs (1X) rádióátviteli technológia (MT), az EV¹DO (Evolution Data Only) technológia, a GPRS (general packet radio service), az EDGE (Enhanced Data GSM Environment), a HSPDA (High Speed Downlink Data Packet Access), az analóg és digitális mûholdas rendszerek, és bármilyen más technológiák, protokollok, amelyek felhasználhatók a vezeték nélküli kommunikációs hálózat és az adatkommunikációs hálózat közül legalább az egyikben. A 402 hozzáférési végberendezés úgy van kialakítva, hogy fogadja a SelectedInterlaceAssignment üzenetet és a 404 hozzáférési pont úgy van kialakítva, hogy a SelectedInterlaceAssignment üzenetet a 402 hozzáférési végberendezésnek a 406 kommunikációs összeköttetésen keresztül elküldje. A SelectedInterlaceAssignment üzenetet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, egy 3 bites InterlaceID mezõt és egy változó bit hosszúságú Reserved mezõt, ahol a PilotPN annak a szektornak a PilotPN-értékét tartalmazza, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ értéke a hozzárendelt összefésülések számát adja meg, az InterlaceID mezõ a SelectedInterlace mûvelet során a 402 hozzáférési terminálhoz hozzárendelt összefésülésre van beállítva. A Reserved mezõ hossza olyan, hogy a teljes üzenet 1 számú bájtot tartalmazzon. Ha a SelectedInterlacesEnabled mezõ értéke 1, akkor a 402 hozzáférési végberendezés SelectedInterlace üzemmódban fog mûködni. Ha a SelectedInterlacesEnabled mezõ értéke 2, akkor a 402 hozzáférési végberendezés nem a SelectedInterlace üzemmódban fog mûködni. A NumAssignedInterlaces mezõ értéke 0 ¹ra van állítva, ha a SelectedInterlacesAssigned mezõ értéke 0. A 404 hozzáférési pont a SelectedInterlaceAssignment üzenetet a SelectedInterlaceAssignment üzenet értékeinek beállításaival és módosításával állítja elõ, ahol a PilotPN értéke annak a szektornak a PilotPN értéke, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ értéke a hozzárendelt összefésülések száma, az InterlaceID mezõ értéke a SelectedInterlace üzemmódban a 402 hozzáférési végberendezéshez hozzárendelt összefésülés értéke, míg a Reserved mezõ hossza olyan, hogy a teljes üzenet egész számú bájtot tartalmazzon. A 404 hozzáférési pont beállítja a SelectedInterlacesEnabled mezõ értékét is és a 404 hozzáférési pont a NumAssignedfield mezõ értékét 0 ¹ra állítja, ha a SelectedInterlacesAssigned mezõ 0 ¹ra van állítva. Egy lehetséges kiviteli alaknál a SelectedInterlaceAssignment üzenet elhelyezhetõ egy adatcsomagban. Egy másik kiviteli alaknál a SelectedInterlaceAssignment üzenet nem helyezhetõ el egy adatcsomagban. A 402 hozzáférési végberendezés úgy van kialakítva, hogy adatcsomagokat fogadjon a 406 kommunikációs összeköttetésen, amely adatcsomagok egyike tartalmazhatja a SelectedInterlaceAssignment üzenetet. A SelectedInterlaceAssignment üzenetnek az elõre irányuló összeköttetésrõl történõ kinyerésére különbözõ módszerek használhatók. Például miután a 402 hozzáférési végberendezés kinyerte a 412 adatcsomagot az elõre irányuló összeköttetés egyik csatornájáról, a 402 hozzáférési végberendezés megvizsgálhatja a 412 adatcsomag fejrészében lévõ információt annak meghatározására, hogy a 412 adatcsomag tartalmaz- 6

7 1 HU T za¹e a SelectedInterlaceAssignment üzenetet. Ha igen akkor a 404 hozzáférési pont kinyeri a kijelölt 8 bites Message ID mezõt, a 12 bites PilotPN mezõt, az 1 bites SelectedInterlacesEnabled mezõt, a 4 bites NumAssignedInterlaces mezõt és a 3 bites InterlaceID mezõt és eltárolja az értékeket a memóriában (például a 2. ábrán látható 272 memóriában). Ha a SelectedInterlacesEnabled mezõ értéke 1, akkor a 402 hozzáférési végberendezés SelectedInterlace üzemmódban fog mûködni, míg ha a SelectedInterlacesEnabled mezõ értéke 0 ¹ra van állítva, akkor a hozzáférési végberendezés nem a SelectedInterlace üzemmódban fog mûködni. Az 5A. ábrán a SelectedInterlaceAssignment üzenet továbbítására szolgáló 500 folyamat folyamatábrája látható. A hozzáférési pont (például a 4. ábrán látható 404 hozzáférési pont) egy vagy több hozzáférési terminálnak (például a 4. ábrán látható 402 hozzáférési terminálnak) továbbít információt. Az 502 lépésben elõállítjuk a SelectedInterlaceAssignment üzenetet. Az elõállított SelectedInterlaceAssignment üzenet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ értéke annak a szektornak a PilotPN-értékét tartalmazza, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ értéke a hozzárendelt összefésülések számát adja meg, az InterlaceID mezõ értéke a SelectedInterlace üzemmódban mûködõ hozzáférési végberendezéshez hozzárendelt összefésülést adja meg. Az 504 lépésben az elõállított SelectedInterlaceAssignment üzenetet egy OFDM kommunikációs összeköttetésen elküldjük. Az 5B. ábra a SelectedInterlaceAssignment üzenet továbbítását végzõ 550 processzort szemlélteti. A processzor lehet elektronikus eszköz és tartalmazhat egy vagy több olyan processzort, amely a blokk vételére alkalmas kialakítású. Egy 552 processzor úgy van kialakítva, hogy elõállítsa a SelectedInterlaceAssignment üzenetet, amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez hozzárendelt interlace¹t adja meg. Az 554 lépésben egy processzor úgy van konfigurálva, hogy az elõállított SelectedInterlaceAssignment üzenetet egy OFDM kommunikációs összeköttetésen továbbítsa. Egy további lehetséges kiviteli alaknál egy berendezés tartalmaz egy eszközt a SelectedInterlaceAssignment üzenet továbbítás céljából történõ elõállítására, amely üzenet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez hozzárendelt interlace¹t adja meg. A berendezés tartalmaz továbbá eszközt a SelectedInterlaceAssignment üzenetnek egy OFDM kommunikációs összeköttetésnek (például a 4. ábrán látható OFDM 406 kommunikációs összeköttetésen) történõ továbbítására. A 6A. ábra a SelectedInterlaceAssignment üzenet vételére szolgáló 600 folyamat folyamatábráját szemlélteti. A hozzáférési végberendezés (például a 4. ábrán látható 402 hozzáférési végberendezés) az egy vagy több hozzáférési ponttól (például a 4. ábrán látható 404 hozzáférési ponttól) érkezõ információt dolgozza fel. A 602 lépésben fogadjuk a SelectedInterlaceAssignment üzenetet, amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez hozzárendelt interlace¹t adja meg. A 604 lépésben a SelectedInterlacesEnabled mezõ értékét határozzuk meg. Ha a SelectedInterlacesEnabled mezõ értéke 1, akkor a 402 hozzáférési végberendezés SelectedInterlace üzemmódban mûködik a 608 lépésben és ha az érték 0, akkor a 402 hozzáférési végberendezés nem a SelectedInterlace üzemmódban mûködik a 606 lépésben. Az ábrán jelölt 652 és 654 diszkrét processzorok funkciói egyesíthetõk egyetlen 656 processzorban. A 656 processzorhoz egy 658 memória is csatlakoztatható. A 6B. ábra a SelectedInterlaceAssignment üzenet vételére szolgáló 650 processzort szemlélteti. Az említett processzor lehet elektronikus eszköz és tartalmazhat egy vagy több olyan processzort, amely a blokk vételére alkalmas kialakítású. A 652 processzor a SelectedInterlaceAssignment üzenet vételére alkalmasan van kialakítva, amely üzenet egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez hozzárendelt interlace¹t adja meg. Egy 654 processzor úgy van kialakítva, hogy meghatározza a SelectedInterlacesEnabled mezõ értékét. Ha a SelectedInterlacesEnabled mezõ értéke 1, a 658 processzor SelectedInterlace üzemmódban mûködik, míg ha az érték 0, akkor a 656 pro- 7

8 1 HU T2 2 cesszor nem a SelectedInterlace üzemmódban mûködik. Az ábrán jelölt diszkrét processzorok funkciói egyesíthetõk egyetlen 670 processzorban. A 670 processzorhoz egy 672 memória is csatlakoztatható. Egy további lehetséges kiviteli alaknál a berendezés tartalmaz egy eszközt a SelectedInterlaceAssignment üzenet fogadására, amely üzenet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN-értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez hozzárendelt interlace¹t adja meg. A berendezés tartalmaz továbbá eszközt a SelectedInterlacesEnabled mezõ meghatározására. A berendezés tartalmaz továbbá eszközt a SelectedInterlace üzemmódban történõ mûködtetésre és szintén tartalmaz eszközt a nem SelectedInterlace üzemmódban való mûködtetésre. Az itt ismertetett eszközök tartalmazhatnak egy vagy több processzort. Ezenkívül a kiviteli alakok megvalósíthatók hardverrel, szoftverrel, firmware-rel, middleware-rel, mikrokóddal vagy ezek bármely kombinációjával. A szoftverrel, firmware-rel, middleware-rel vagy mikrokóddal történõ implementáláskor a szükséges feladatok végrehajtására szolgáló programkód- vagy kódszegmensek eltárolhatók egy számítógéppel olvasható közegen, például a rajzon nem látható, egy vagy több adattárolón. A szükséges feladatokat egy processzor végezheti el. Egy kódszegmens reprezentálhat egy eljárást, egy függvényt, egy alprogramot, egy programot, egy rutint, egy szubrutint, egy modult, egy szoftvercsomagot, egy osztályt, vagy utasítások, adatstruktúrák vagy programutasítások valamely kombinációját. Egy kódszegmens hozzákapcsolható egy másik kódszegmenshez vagy egy hardver áramkörhöz információ, adatok, argumentumok, paraméterek vagy memóriatartalmak áteresztése és/vagy fogadása révén. Az információk, argumentumok, paraméterek, adatok stb. átereszthetõk, továbbíthatók vagy elküldhetõk bármilyen alkalmas eszközön, ideértve a memóriamegosztást, az üzenetátadást, a tokenátadást, a hálózati átvitelt stb. SZABADALMI IGÉNYPONTOK 1. Eljárás kiválasztott összefésülési mód hozzárendelésére, azzal jellemezve, hogy az eljárás az alábbi lépéseket tartalmazza: elõállítunk (502) egy SelectedInterlaceAssignment üzenetet, amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites Selected- InterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; beállítjuk a SelectedInterlacesEnabled mezõ értékét; és továbbítjuk (504) a SelectedInterlaceAssignment üzenetet egy OFDM kommunikációs összeköttetésen (406). 2. Az 1. igénypont szerinti eljárás, azzal jellemezve, hogy a NumAssignedInterlaces mezõ értékét 0 ¹ra állítjuk, ha a SelectedInterlaceAssigned mezõ értéke Számítógéppel olvasható közeg, amely azon eltárolt utasításokat tartalmaz, azzal jellemezve, hogy az utasítások a végrehajtásuk során egy processzort az alábbi lépések végrehajtására utasítanak: egy SelectedInterlaceAssignment üzenet elõállítása (502), amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites Selected- InterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; a SelectedInterlacesEnabled mezõ értékének beállítása; és a SelectedInterlaceAssignment üzenetnek egy OFDM kommunikációs összeköttetésen (406) történõ továbbítása. 4. Berendezés vezeték nélküli kommunikációs rendszerhez, azzal jellemezve, hogy a berendezés tartalmaz: eszközt (502) egy SelectedInterlaceAssignment üzenet elõállítására, amely üzenet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; eszközt a SelectedInterlacesEnabled mezõ értékének beállítására; és eszközt (504) SelectedInterlaceAssignment üzenetnek egy OFDM kommunikációs összeköttetéssel (406) történõ továbbítására. 5. A 4. igénypont szerinti berendezés, azzal jellemezve, hogy a SelectedInterlaceAssignment mezõ 0 értéke esetén NumAssignedInterlaces mezõ értékét 1 ¹re állító eszközt tartalmaz. 8

9 1 HU T Eljárás információ fogadására vezeték nélküli kommunikációs rendszerben, azzal jellemezve, hogy az eljárás az alábbi lépéseket tartalmazza fogadunk (602) egy SelectedInterlaceAssignment üzenetet, amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites Selected- InterlacesEnabled mezõt, egy 4 bites NumAssigned- Interlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; meghatározzuk (604) a SelectedInterlacesEnabled mezõ értékét; és SelectedInterlace módban mûködtetünk (608), ha a SelectedInterlacesEnabled mezõ értéke 1, vagy nem SelectedInterlace módban mûködtetünk (606), ha a SelectedInterlacesEnabled mezõ értéke 0 ¹ra van állítva. 7. Számítógéppel olvasható közeg, amely azon eltárolt utasításokat tartalmaz, azzal jellemezve, hogy az utasítások a végrehajtásuk során egy processzort az alábbi lépések végrehajtására utasítanak: egy SelectedInterlaceAssignment üzenet fogadása (602), amely tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a SelectedInterlaceAssignment üzenetet küldi, a NumAssignedInterlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; a SelectedInterlacesEnabled mezõ értékének meghatározása (604); és SelectedInterlace módban mûködtetés (608), ha a SelectedInterlacesEnabled mezõ értéke 1, vagy nem SelectedInterlace módban mûködtetés (606), ha a SelectedInterlacesEnabled mezõ értéke 0 ¹ra van állítva. 8. Berendezés vezeték nélküli kommunikációs rendszerhez, azzal jellemezve, hogy a berendezés tartalmaz: eszközt (652) egy SelectedInterlaceAssignment üzenet fogadására, amely üzenet tartalmaz egy 8 bites Message ID mezõt, egy 12 bites PilotPN mezõt, egy 1 bites SelectedInterlacesEnabled mezõt, egy 4 bites NumAssignedInterlaces mezõt, és egy 3 bites InterlaceID mezõt, ahol a PilotPN mezõ annak a szektornak a PilotPN értékére van beállítva, amely a Selected- InterlaceAssignment üzenetet küldi, a NumAssigned- Interlaces mezõ a hozzárendelt interlace¹ek számát adja meg, az InterlaceID mezõ pedig a SelectedInterlace üzemmódban a hozzáférési végberendezéshez (404) hozzárendelt interlace¹t adja meg; eszközt (654) a SelectedInterlacesEnabled mezõ értékének meghatározására; és eszközt (558) SelectedInterlace módban történõ mûködtetésre, ha a SelectedInterlacesEnabled mezõ értéke 1, vagy nem a SelectedInterlace módban történõ mûködtetésre (656), ha a SelectedInterlacesEnabled mezõ értéke 0. 9

10 HU T2 Int. Cl.: H04B 17/00 10

11 HU T2 Int. Cl.: H04B 17/00 11

12 HU T2 Int. Cl.: H04B 17/00 12

13 HU T2 Int. Cl.: H04B 17/00 13

14 HU T2 Int. Cl.: H04B 17/00 14

15 HU T2 Int. Cl.: H04B 17/00 15

16 HU T2 Int. Cl.: H04B 17/00 16

17 HU T2 Int. Cl.: H04B 17/00 17

18 Kiadja a Szellemi Tulajdon Nemzeti Hivatala, Budapest Felelõs vezetõ: Szabó Richárd osztályvezetõ Windor Bt., Budapest
