1 GONDOLJ A FÁKRA! NE NYOMTASD KI, HA NEM MUSZÁJ. 2 sávos basszusgitár elektronika kit összerakási és bekötési leírás HW verzió: 1.0 DOC verzió: / 8

2 A csomag tartalma: - Nyomtatott áramköri lap - 45x30mm-es műanyag doboz - 1 db. 9 V-os elemcsatlakozó - 11 db. színkódolt, szigetelt 1 eres vezeték méretre vágva - pár centi 2mm-es zsugorcső - néhány db. műanyag gyorskötöző (ez a legvégén kellhet) - és az áramkör szükséges alkatrészei -- A forrasztásban jártasabbak ugorhatnak a következő oldalra -Amire szükséged lesz: -forrasztópáka ( 30-50W körüli elég, ha lehet, fokos hőmérséklettel, és nem túl nagy heggyel, pisztolypákát nem ajánlok) -némi forrasztóón -valamilyen finomabb csípőfogó -mérő (az alkatrészek értékének ellenőrzéséhez) -egy jól megvilágított munkaterület -esetleg csipesz Kezdeti lépések: Azt előre kell eldönteni, hogy milyen hangszín potméterekhez szeretnéd megépíteni az elektronikát. A csomag tartalmazza a szükséges alkatrészeket három verzióhoz: - 50 Kohmos középállásos potméterhez Kohmos középállásos potméterhez - és 50 Kohmos középállás nélküli potméterhez, olyan kapcsolásban, amely csak emelni tud, vágni nem. Használható középállás nélküli potenciométer is emelő/vágó kapcsolásban, de a legtöbb felhasználó számára kényelmetlen a használata, így legfeljebb pedálba építéshez ajánlom. Az általánosan kapható (nem hangszer-) potméterekkel kapcsolatban még a rögzítőmenet hosszára érdemes figyelni, ugyanis ezeket rendszerint 2-4 mm vastag előlapokhoz tervezték, ami gondot jelenthet, ha a gitárnál ennél vastagabb fába kellene passzolnia. Ha minden együtt van, akkor célszerű a legalacsonyabb alkatrészek beültetésével kezdeni, majd a magasabbak felé haladni. A J1-es jelű huzal átkötés levágott alkatrészlábból kialakítható. A D1-es dióda felel a polaritásvédelemért, a szitázáson a kis csíknak egybe kell esnie a dióda testén lévő fehér jelöléssel. Ezen kívül az elektrolit-kondenzátorok (C1, C2) és az IC (U2) polaritására kell figyelni, a többi kondenzátor, és az ok tetszőleges polaritással beültethetők. Az összes állított helyzetben kerül a helyére, vigyázz, hogy a szabadon maradt lábaik ne érhessenek egymáshoz beforrasztott állapotban - ezt többé-kevésbé garantálja az elhelyezésük, de érdemes a végén ellenőrizni. Az elkókon fehér csík jelöli a negatív oldalt, az IC foglalat és maga az IC is a pozíciórajznak megfelelően legyen beforrasztva. (segítenek a fényképek) Ha munka közben kiderül, hogy valami rossz helyre került, az egyoldalas nyákból könnyen kiforraszthatóak az alkatrészek, de visszaforrasztás előtt érdemes a forrszemeket megtisztítani a rajtuk maradt óntól, hogy könnyebb legyen újból átdugni rajtuk a lábakat, és ne sérüljön meg a rézfólia. 2 / 8

műanyag gyorskötöző (ez a legvégén kellhet) - és az áramkör szükséges alkatrészei -- A forrasztásban jártasabbak ugorhatnak a következő oldalra -Amire szükséged lesz: -forrasztópáka ( 30-50W körüli

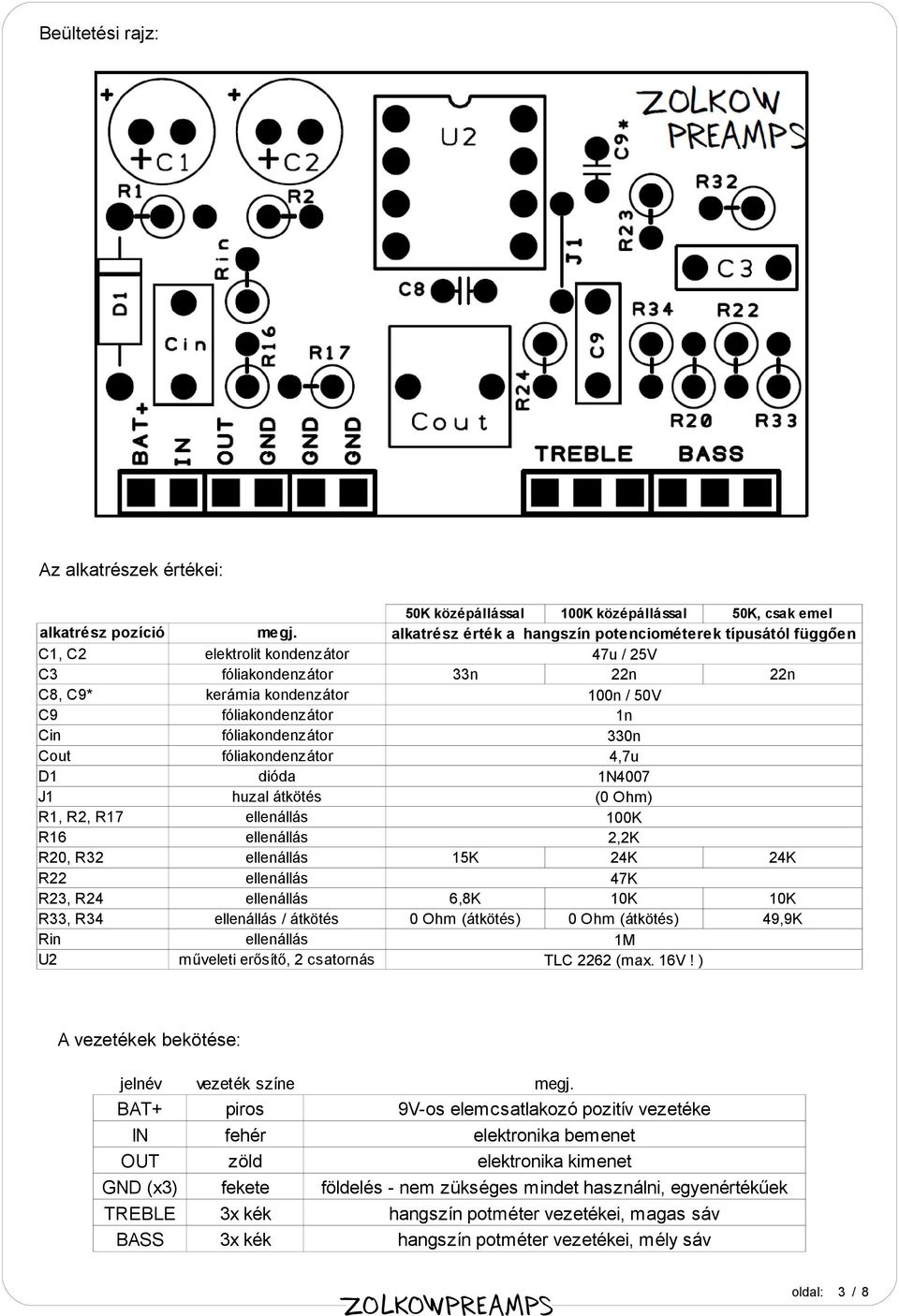

3 Beültetési rajz: Az alkatrészek értékei: 50K középállással alkatrész pozíció megj. C1, C2 elektrolit kondenzátor C3 fóliakondenzátor C8, C9* kerámia kondenzátor C9 fóliakondenzátor Cin fóliakondenzátor Cout fóliakondenzátor D1 dióda J1 huzal átkötés R1, R2, R17 R16 R20, R32 R22 R23, R24 R33, R34 / átkötés Rin U2 műveleti erősítő, 2 csatornás 100K középállással 50K, csak emel alkatrész érték a hangszín potenciométerek típusától függően 47u / 25V 33n 22n 22n 100n / 50V 1n 330n 4,7u 1N4007 (0 Ohm) 100K 2,2K 15K 24K 24K 47K 6,8K 10K 10K 0 Ohm (átkötés) 0 Ohm (átkötés) 49,9K 1M TLC 2262 (max. 16V! ) A vezetékek bekötése: jelnév vezeték színe megj. BAT+ IN OUT GND (x3) TREBLE BASS piros fehér zöld fekete 3x kék 3x kék 9V-os elemcsatlakozó pozitív vezetéke elektronika bemenet elektronika kimenet földelés - nem zükséges mindet használni, egyenértékűek hangszín potméter vezetékei, magas sáv hangszín potméter vezetékei, mély sáv 3 / 8

R23, R24 R33, R34 / átkötés Rin U2 műveleti erősítő, 2 csatornás 100K középállással 50K, csak emel alkatrész érték a hangszín potenciométerek típusától függően 47u / 25V 33n 22n 22n 100n / 50V 1n

4 1. - legalacsonyabb alkatrészek: átkötés, dióda, kerámia kondenzátorok 2. - IC foglalat, ok 3. - Elektrolit- és fóliakondenzátorok, vezetékek 4. - alulnézet levágott alkatrészlábakkal 5. - IC a foglalatban, dobozolva 4 / 8

A hangszín potméterek bekötése: Koncentrikus (emeletes) poti esetén a

5 A képek jobbkezes forgásirányokkal mutatják a kezelőszereveket. Balkezes működéshez a két szélső vezetéket kell rajtuk megcserélni. A hangszín potméterek bekötése: Koncentrikus (emeletes) poti esetén a helyzet ugyanaz, csak a két potméter egybe van építve: 2 pickup, 2 hangerő, csak aktív bekötés: 5 / 8

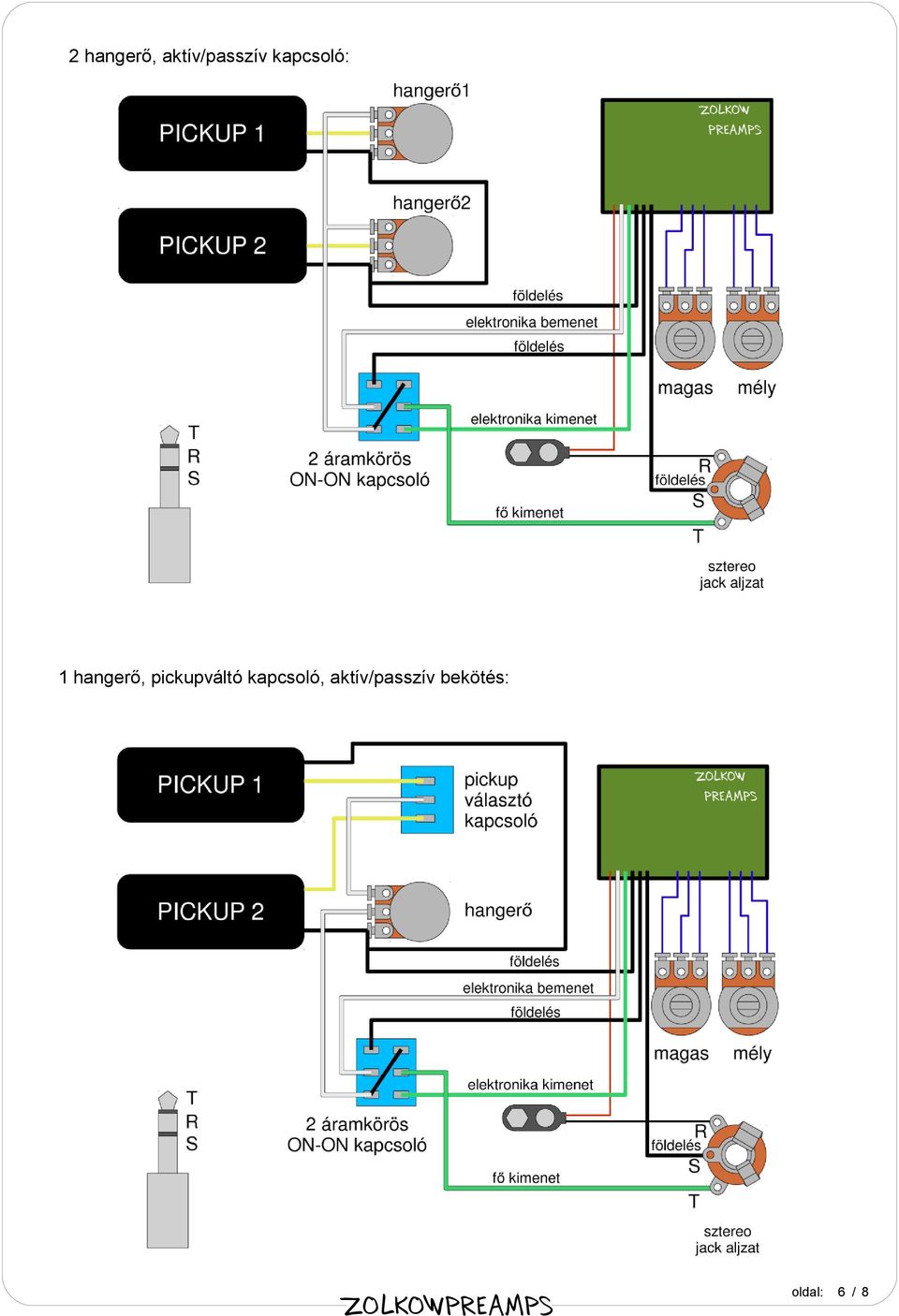

6 2 hangerő, aktív/passzív kapcsoló: 1 hangerő, pickupváltó kapcsoló, aktív/passzív bekötés: 6 / 8

7 Hangerő, blend, aktív/passzív kapcsoló: Hangerő, blend, push-pull hangerővel: 7 / 8

8 Megjegyzések: - A bekötési rajzokban a gyakoribb BLEND potmétertípust ábrázoltam, létezik azonban olyan is, amelynél a két pálya fel van cserélve a rajzhoz képest (pl. Noble 250K). - Az Rin t 10Mohmosra cserélve az elektronika alkalmas piezo hangszedő illesztéséhez is. - Az elektronika nem a kis méretet, hanem inkább a könnyű összerakást célozta meg, így egy Jazzbass szokásos méretű üregében éppen csak elfér. Ha még az elem számára is ugyanitt kell helyet szorítani, akkor a push-pullról és egyéb nyalánkságokról le kell mondani - érdemesebb másik elektronikát, vagy más konfigurációt választani, pl. külön eletartó bemarását.. - Az elektronika módosítás nélkül pedálosítható is, célszerűen egy megfelelő lábkapcsoló felhasználásával. 3 áramkörös kapcsoló esetén a LED visszajelzés is minden egyéb extra áramkör nélkül megvalósítható (bekötési rajz a pdf következő verziójában). - Igen, passzív tone is forrasztható hozzá. - Az elektronika átvitele a potméterek középállásában +/- 0,5 db-en belül lineáris 20 Hz és 20KHz között, ezt legfeljebb a potméterek pontatlansága rontja el. Csak emelő kapcsolásban ez a hiba nagyobb lehet, ugyanis a potméterek maximális értéke pontatlanabb (gyakran csak +/- 20%-os tűrésű), mint a középállásuk a teljes értékhez viszonyítva. - Kiemelés nélkül a jelszintet nem változtatja. Viszont kiemeléssel értelemszerűen a teljes hangerő is nő. - Ha kiemelés/vágás nélkül hallasz valami különbséget az aktív és passzív hang között, az elsősorban a kábel miatt szokott előfordulni. Aktív módban 1Mohm(párhuzamosan a blend, esetleg egyéb potméterekkel), és minimális kábelkapacitás terheli a pickupot, míg passzív állásban ugyanezek a potméterek és többszáz pf, plusz az erősítő bemenete. Sokan épp ezért használnak aktív elektronikát, nomeg azért, mert ezen felül még lehet tekergetni is ma áramfelvétellel gyakori használat mellett is egy év, vagy hosszabb élettartam várható egy tartós (alkáli-), jó minőségű elemmel. Újratölthetőből csak a kifejezetten alacsony önkisülésűnek hirdetett (low self-discharge, always ready ) típusokat ajánlom, mint pl. a GP Recyco, Ansmann MaxE, stb.. Az elem halála általában nem egyik pillanatról a másikra következik be, hanem tartós torzulás előzi meg. - A fenti csak akkor igaz, ha használat után kihúzod a kábelt a hangszerből, ugyanis ez bontja a táp áramkörét (ezért kell sztereó jack aljzat). Koncert szünetében felesleges kihúzni, de ne tárold a hangszert bedugott kábellel. 8 / 8

- Az elektronika nem a kis méretet, hanem inkább a könnyű összerakást célozta meg, így egy Jazzbass szokásos méretű üregében éppen csak elfér.
