AC Progress VP2. Nagyon fejlett huzalos szikraforgácsolás rendkívüli precizitással és minõséggel

Átírás

1 AC Progress VP

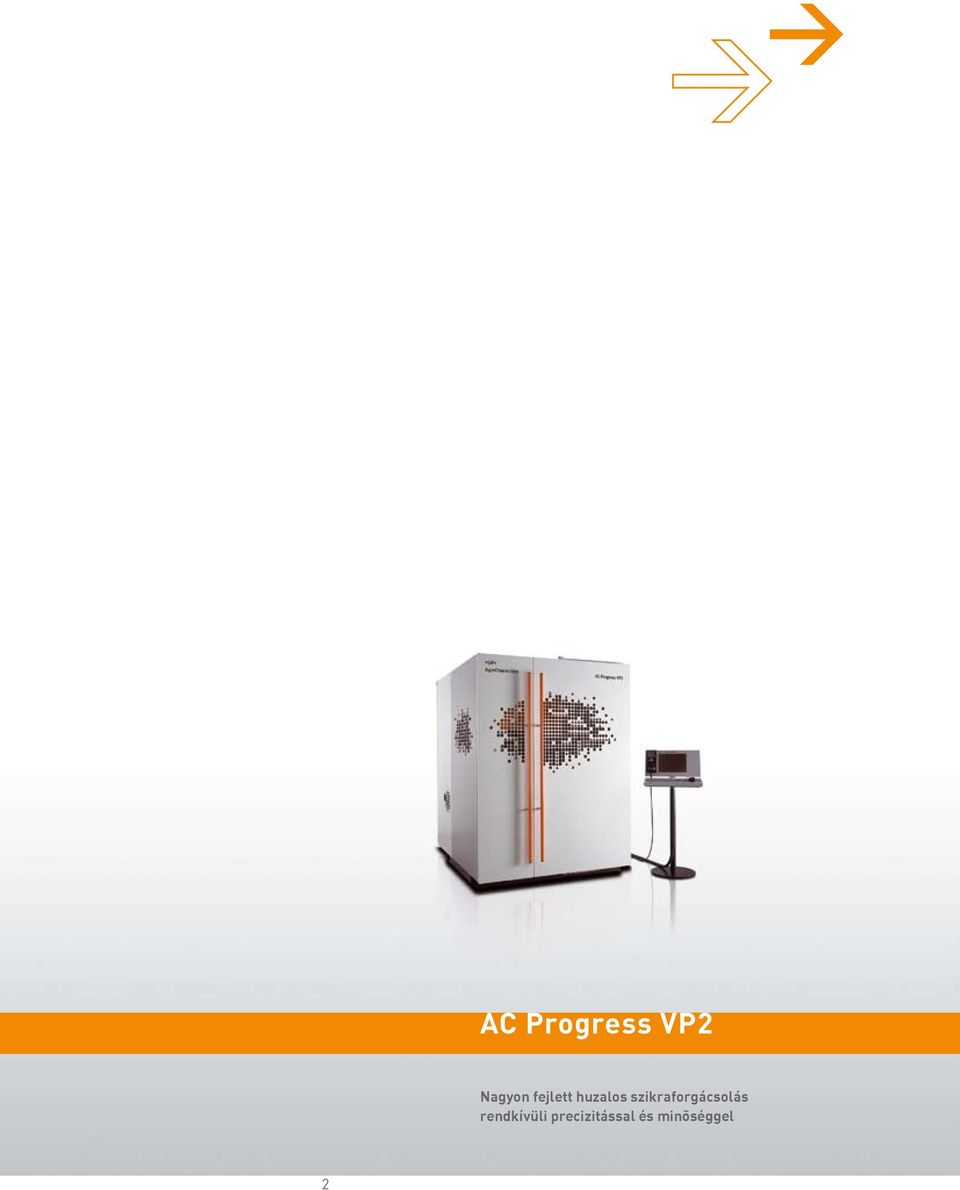

2 < AC Progress VP2 Nagyon fejlett huzalos szikraforgácsolás rendkívüli precizitással és minõséggel 2

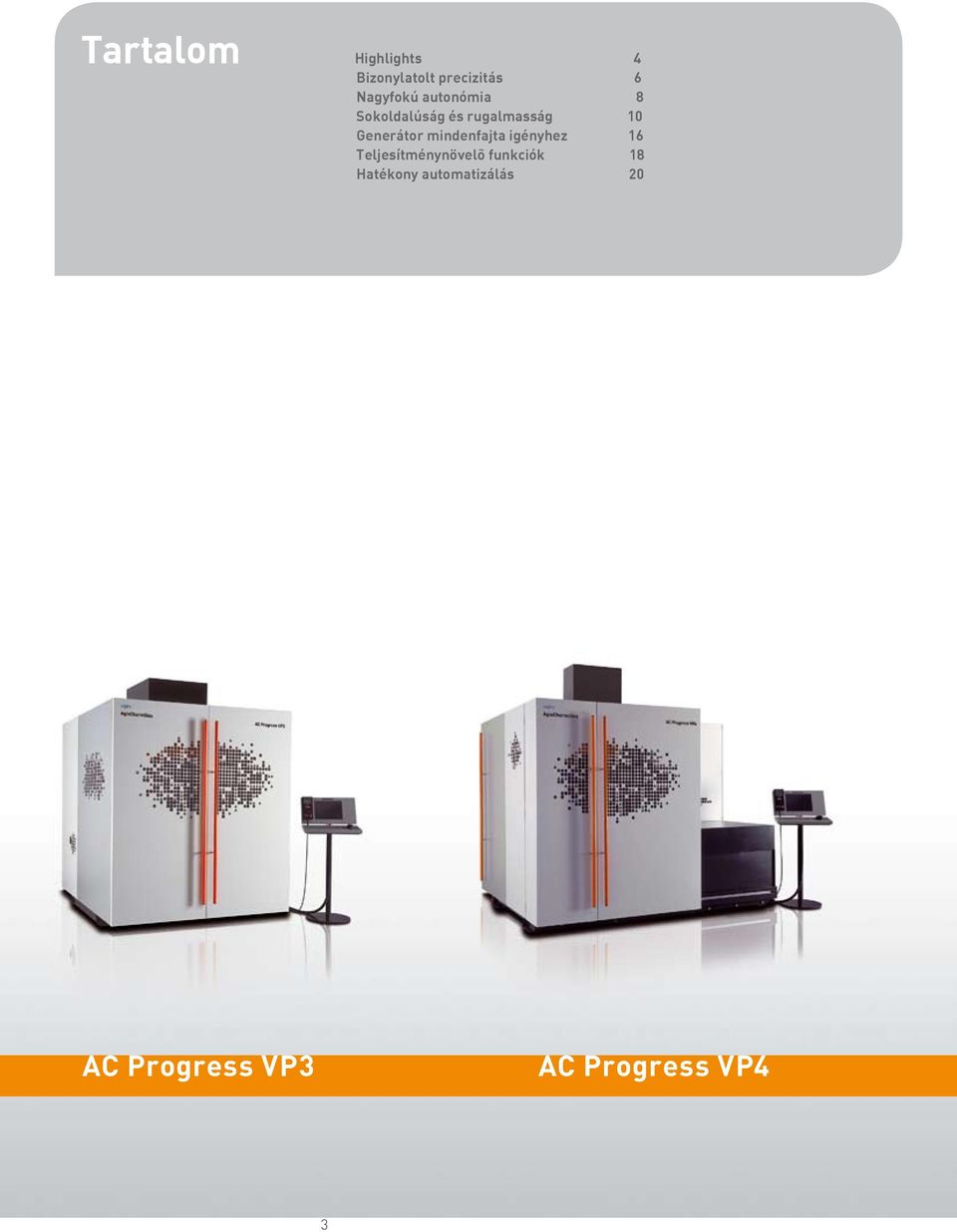

3 Tartalom Highlights 4 Bizonylatolt precizitás 6 Nagyfokú autonómia 8 Sokoldalúság és rugalmasság 10 Generátor mindenfajta igényhez 16 Teljesítménynövelõ funkciók 18 Hatékony automatizálás 20 AC Progress VP3 AC Progress VP4 3

4 Highlights N Nagy teljesítmény és termelékenység igényes alkalmazásokhoz ø 0.05 mm-tõl ø 0.33 mm-ig Finomhuzal Az opcionális készlet finomhuzalokhoz 0.05 mm átmérõig kibõvíti az AC Progress VP felhasználási lehetõségeit olyan alkalmazásoknál, melyeknél a kis belsõ rádiuszok 32 µm méretûek. Smoothsurf: Tökéletesen homogén szikraforgácsolt felületek A Smoothsurf funkcióval jobb felületminõség érhetõ el. A fröccsöntõ, nyomásos öntõ vagy extruder szerszámoknál kevesebb kézi polírozó munkára van szükség, vagy az teljesen feleslegessé válik. Smart Threading: Biztos befûzés kis furatokba A vékony huzalos alkalmazásoknál olyanok a megmunkálási feltételek, hogy nagyon kicsi startlyukfuratokra van szükség. A Smart Threading funkcióval a mm huzalokhoz a legkisebb befûzési átmérõ a huzalátmérõ plusz 50 µm-nek felel meg. A Smarth Threading funkció ideális kiegészítés finomsajtoló és kivágó szerszámokhoz, Lead frame-ekhez és az elektronikai iparban használt szerszámokhoz. sektor. PKD vágása Az új modul opcióként áll rendelkezésre, amellyel számtalan PKD-anyagfajtát (polikristályos gyémántot) lehet gazdaságosan megmunkálni. Simító megmunkálás magas felületminõséggel Az összes AC Progress berendezéssel alapkivitelben Ra 0.2 µm felületminõség érhetõ el. Az SF-modul opció lehetõvé teszi az Ra 0.1 µm érdesség elérését. 4

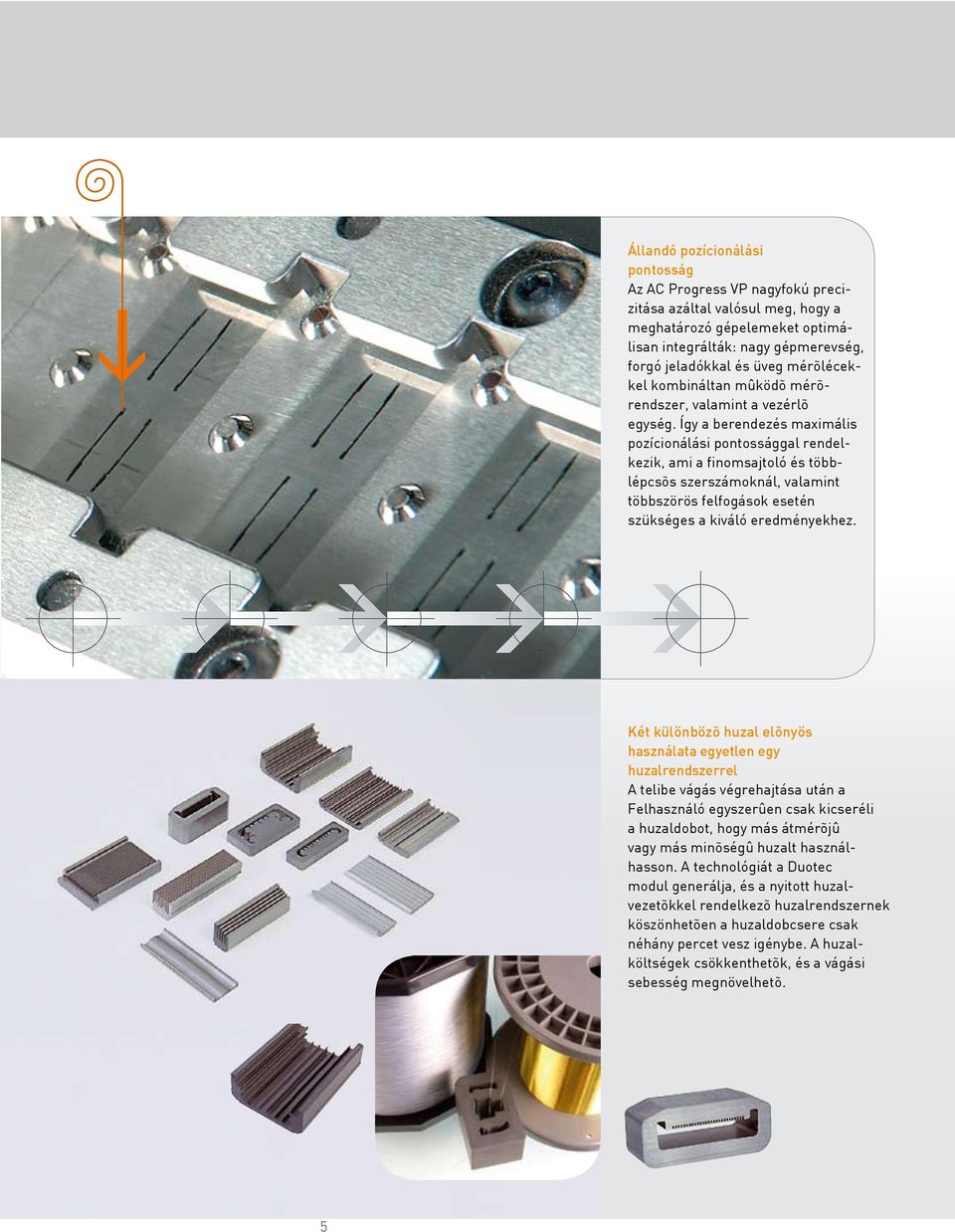

5 Állandó pozícionálási pontosság Az AC Progress VP nagyfokú precizitása azáltal valósul meg, hogy a meghatározó gépelemeket optimálisan integrálták: nagy gépmerevség, forgó jeladókkal és üveg mérõlécekkel kombináltan mûködõ mérõrendszer, valamint a vezérlõ egység. Így a berendezés maximális pozícionálási pontossággal rendelkezik, ami a finomsajtoló és többlépcsõs szerszámoknál, valamint többszörös felfogások esetén szükséges a kiváló eredményekhez. Két különbözõ huzal elõnyös használata egyetlen egy huzalrendszerrel A telibe vágás végrehajtása után a Felhasználó egyszerûen csak kicseréli a huzaldobot, hogy más átmérõjû vagy más minõségû huzalt használhasson. A technológiát a Duotec modul generálja, és a nyitott huzalvezetõkkel rendelkezõ huzalrendszernek köszönhetõen a huzaldobcsere csak néhány percet vesz igénybe. A huzalköltségek csökkenthetõk, és a vágási sebesség megnövelhetõ. 5

6 Bizonylatolt precizitás A mechanikai koncepció az abszolút precíz és megismételhetõ eredmények érdekében AC Progress VP2 és VP3 A szolíd öntöttvas szerkezet és annak C-alakú kialakítása gondoskodnak a nagy statikus és dinamikus merevségrõl, valamint a nagy pozícionálási pontosságról. A megmunkálási tér rendkívüli méretû munkadarabok, vagy különféle többszörös felfogások felvételére alkalmas. AC Progress VP4 Az álló asztallal, az X, Y, U és V tengelyek mentén mozgatott szánokkal és a huzalvezetéseket tartó karokkal a tengelyek a nagy úthosszok miatt a lehetõ legnagyobb pozícionálási pontosság elve alapján kerültek kialakításra. Az egész megmunkálási teret ki lehet használni nagy munkadarabokon lévõ részletek megmunkálására, vagy többszörös felfogásokra. Ajtók, csökkentett méretekkel Egy különleges mechanizmussal a berendezés ajtajai a géppel párhuzamosan, csúszó görgõkön nyithatók és tolhatók vissza. A megmunkáló tér ajtaja a jó hozzáférés érdekében egy billenõ emelõkarral nyitható lefelé. 6

7 < < Optimális hõtani viselkedés A huzalos szikraforgácsoló rendszerben keletkezõ összes hõt hûtõvíz vezeti el. A generátor, a vezérlés és a dielektrikum hûtését lemezes hõcserélõk szabályozzák. Duális mérõrendszer Két független mérõrendszer biztosítja a munkadarabon a precizitást a µm-tartományban. A forgó jeladók nagy dinamikát és optimális folyamatvezérlést biztosítanak. Az üveg mérõlécek folyamatosan ellenõrzik és optimálják a tengelyek pozícióját. CNC 7

8 a HNagyfokú autonómia A huzalos szikraforgácsolás potenciáljának növeléséhez A huzaltekercs gyors cseréje A kényelmes hozzáférésnek köszönhetõen a huzaltekercs cseréje egyszerû és gyors. Egy automatikus készülék néhány másodperc alatt továbbítja a huzalt a berendezés hátsó részétõl a megmunkálási térig, ahol a gépkezelõ a csere folyamatát befejezi, és a megmunkálást elkezdheti. Hosszú üzemidõk Az akár 25 kg-os standard huzaltekercsekkel és egyedülálló élettartammal rendelkezõ kopóalkatrészekkel optimális gépóraszám érhetõ el. 3.5 kg 8 kg 16 kg 25 kg Egy vezetés az összes huzalátmérõhöz A huzaltekercs cseréje gyors és egyszerû, és mechanikus segédeszközök nélkül történik. A GF Agie- Charmilles huzalvezetõ rendszer valóban minden huzalmérethez megfelelõ. A költséges huzalméretenkénti huzalvezetések, és az ezzel összefüggõ be- és kiszerelési munkálatok teljesen feleslegessé válnak. 8

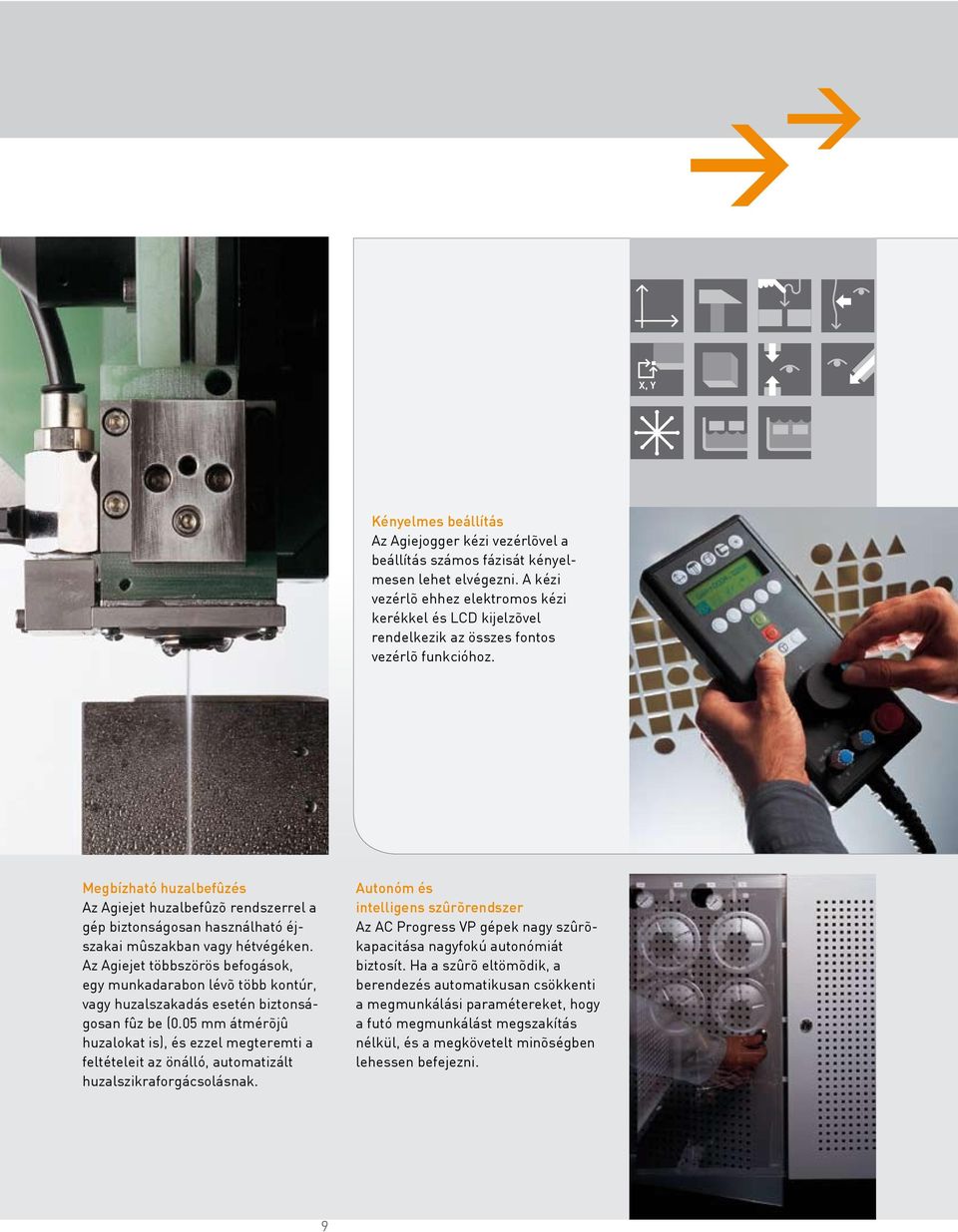

9 < < X, Y Kényelmes beállítás Az Agiejogger kézi vezérlõvel a beállítás számos fázisát kényelmesen lehet elvégezni. A kézi vezérlõ ehhez elektromos kézi kerékkel és LCD kijelzõvel rendelkezik az összes fontos vezérlõ funkcióhoz. Megbízható huzalbefûzés Az Agiejet huzalbefûzõ rendszerrel a gép biztonságosan használható éjszakai mûszakban vagy hétvégéken. Az Agiejet többszörös befogások, egy munkadarabon lévõ több kontúr, vagy huzalszakadás esetén biztonságosan fûz be (0.05 mm átmérõjû huzalokat is), és ezzel megteremti a feltételeit az önálló, automatizált huzalszikraforgácsolásnak. Autonóm és intelligens szûrõrendszer Az AC Progress VP gépek nagy szûrõkapacitása nagyfokú autonómiát biztosít. Ha a szûrõ eltömõdik, a berendezés automatikusan csökkenti a megmunkálási paramétereket, hogy a futó megmunkálást megszakítás nélkül, és a megkövetelt minõségben lehessen befejezni. 9

10 VSokoldalúság u és rugalmasság A berendezés maximális kihasználásához Rugalmas prioritások, külsõ CAM-rendszerektõl függetlenül A Usersequence funkcióval közvetlenül a gépen lehet a munkadarabok vágási sorrendjét és a megmunkálási szekvenciát röviddel a megmunkálás elõtt prioritások alapján rendezni és kiválasztani, anélkül, hogy külsõ CAMrendszerhez kellene visszanyúlni. A szikraforgácsolás közben az Early/Late funkcióval a vágások sorrendje célkritériumok alapján még automatikusan meghatározható (pl. megmunkálás kezdete este, és kiesõ részek eltávolítása reggel), vagy tetszõlegesen definiálható. Early Late Rugalmas felfogások A standard munkadarab felfogó kerettel több megmunkálás is probléma nélkül végre hajtható. A megmunkálási tér optimálisan kihasználható, és az Agievision vezérlés nagy teljesítményû funkcióinak köszönhetõen a legtöbb esetben nincs is szükség költséges befogó rendszerekre. DVágólap_1 DVágólap_2 Vágólap_3 Bélyeg_2 Elektróda Bélyeg_1 10

11 Könnyû költségkalkuláció bérmunka esetén Az Agieplanning funkcióval egyszerû munkaleíráson keresztül közvetlenül a gépen vagy PC-n lehet a gépi fõidõt és a huzalfelhasználást kalkulálni. Az Agieplanning az ideális modul a tervezéshez, kontúrhosszok vagy vágási teljesítmények komplikált számítása nélkül. Input Output Nincs szükség kézi finombeállításra A Setup 3D funkcióval a munkadarab helyzetét a megmunkálási térben 3D-ben automatikus mérõciklusokkal, a huzallal és egy mérõtapintóval tudjuk meghatározni. A lehetséges helyzeteltérést a térben a vezérlés figyelembe veszi, és az új korrekciós értékeket önállóan hozzárendeli a geometriaprogramhoz. Távfelügyelt szikraforgácsolás Az Agievision vezérléssel bármikor ellenõrizhetõ a futó megmunkálás az irodából vagy otthonról. A PC online összeköttetésben áll a huzalos szikraforgácsoló géppel, és minden megmunkálási fázis vagy az aktuális teljesítmény hatékonysága ellenõrizhetõ és optimálható. 11

12 Achieve more...

13 AC Progress VP

14 V Sokoldalúság ués rugalmasság A gyakorlati igényekhez a mûhelyben Agiegeo Ezzel a software-rel közvetlenül a gépen lehet 2D geometriákat létrehozni, és importált DXF és IGES fájlokat módosítani. Grafikus megmunkálás ellenõrzés A Graficheck funkcióval a megmunkálás két- vagy három dimenzióban jeleníthetõ meg, ahogy a rajzokon szokásos. A megmunkálási szekvenciák szimulálhatók, a megvalósíthatóság ellenõrizhetõ, és az aktuális megmunkálási állapot grafikusan megjeleníthetõ. PC Geometria Munkadarableírás Megmunkálási szekvenciák és stratégiák Sürgõs munkák problémamentes beszúrása A Pieceinsert modullal a futó megmunkálás - a vágási szekvenciákat is beleértve - megszakítható és elmenthetõ. A sürgõs megrendelés ezután végrehajtható, és annak befejezése után az elõzõ munkát ismét fel lehet venni, pontosan azon a ponton, ahol azt megszakították, adatvesztés vagy új adatok beszúrása nélkül. Szervezethez illesztett adatbevitel Az Agievision vezérléssel az adatbevitel a mûhely és a környezet infrastruktúrája alapján rugalmasan történhet: - Az összes adatot közvetlenül a gépen adják meg. - A geometriákat importálják, és azokat a gépen egészítik ki a céladatokkal. - A geometria és céladatokat importálják, és azokat a gépen egészítik ki a mérési és pozíció adatokkal. - Az összes munkadarab adatot, beleértve a mérési és pozíció adatokat is, a gépbe importálják. Agievision Agiegeo Pieceditor Autosequence Usersequence Easyrun EDM 14

15 Sequenza automatica senza programmazione Eredményorientált adatbevitel Az Easywork-ben csupán csak a kívánt felületminõséget, kontúrtûrést, munkadarab anyagot és magasságot, valamint a huzaltípust kell megadni. A vezérlés ezekhez az elõírásokhoz igazodva automatikusan generálja a megmunkálási technológiát és folyamatokat. 15

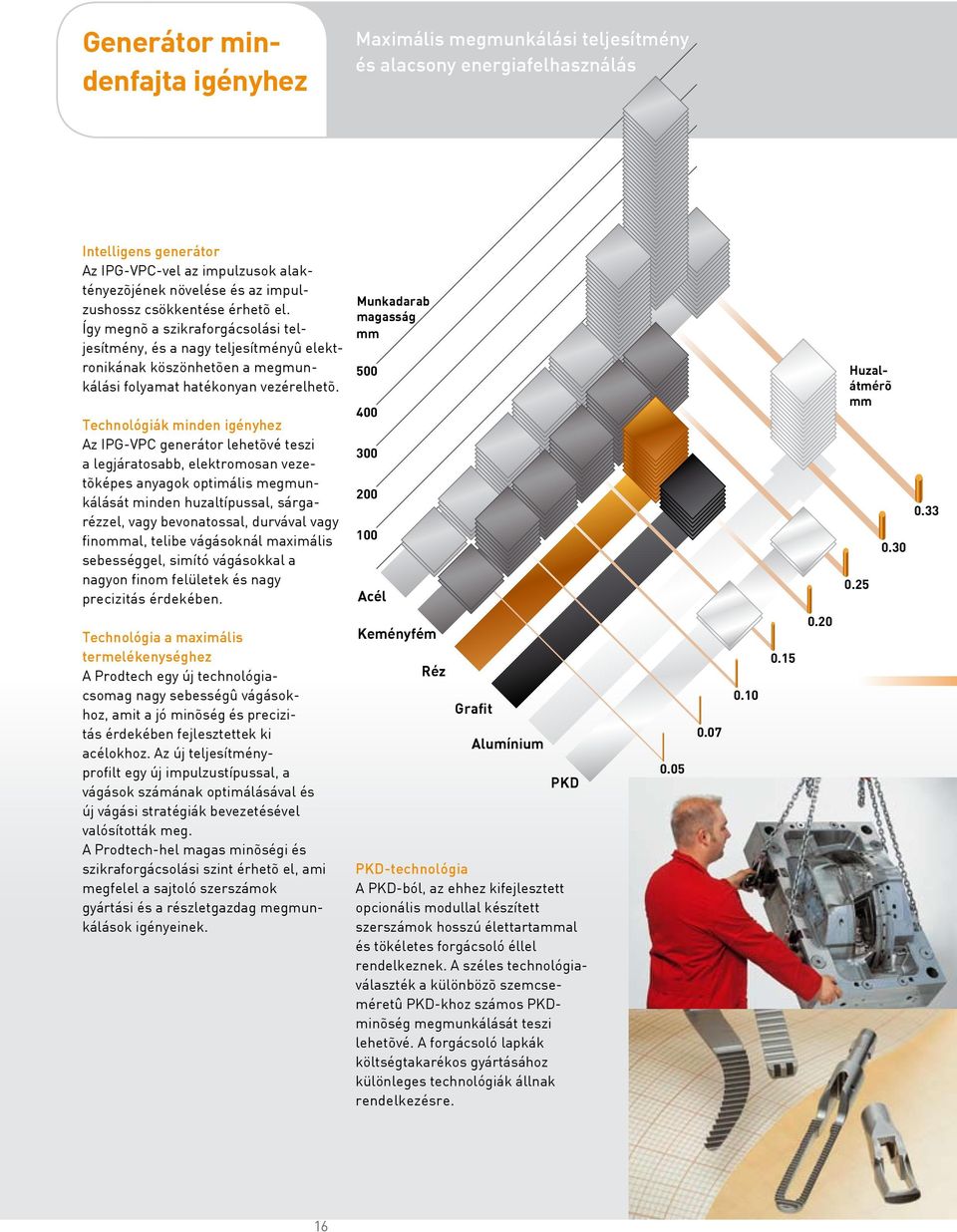

16 Generátor mindenfajta igényhez Maximális megmunkálási teljesítmény és alacsony energiafelhasználás Intelligens generátor Az IPG-VPC-vel az impulzusok alaktényezõjének növelése és az impulzushossz csökkentése érhetõ el. Így megnõ a szikraforgácsolási teljesítmény, és a nagy teljesítményû elektronikának köszönhetõen a megmunkálási folyamat hatékonyan vezérelhetõ. Technológiák minden igényhez Az IPG-VPC generátor lehetõvé teszi a legjáratosabb, elektromosan vezetõképes anyagok optimális megmunkálását minden huzaltípussal, sárgarézzel, vagy bevonatossal, durvával vagy finommal, telibe vágásoknál maximális sebességgel, simító vágásokkal a nagyon finom felületek és nagy precizitás érdekében. Munkadarab magasság mm Acél Huzalátmérõ mm Technológia a maximális termelékenységhez A Prodtech egy új technológiacsomag nagy sebességû vágásokhoz, amit a jó minõség és precizitás érdekében fejlesztettek ki acélokhoz. Az új teljesítményprofilt egy új impulzustípussal, a vágások számának optimálásával és új vágási stratégiák bevezetésével valósították meg. A Prodtech-hel magas minõségi és szikraforgácsolási szint érhetõ el, ami megfelel a sajtoló szerszámok gyártási és a részletgazdag megmunkálások igényeinek. Keményfém Réz Grafit Alumínium PKD PKD-technológia A PKD-ból, az ehhez kifejlesztett opcionális modullal készített szerszámok hosszú élettartammal és tökéletes forgácsoló éllel rendelkeznek. A széles technológiaválaszték a különbözõ szemcseméretû PKD-khoz számos PKDminõség megmunkálását teszi lehetõvé. A forgácsoló lapkák költségtakarékos gyártásához különleges technológiák állnak rendelkezésre

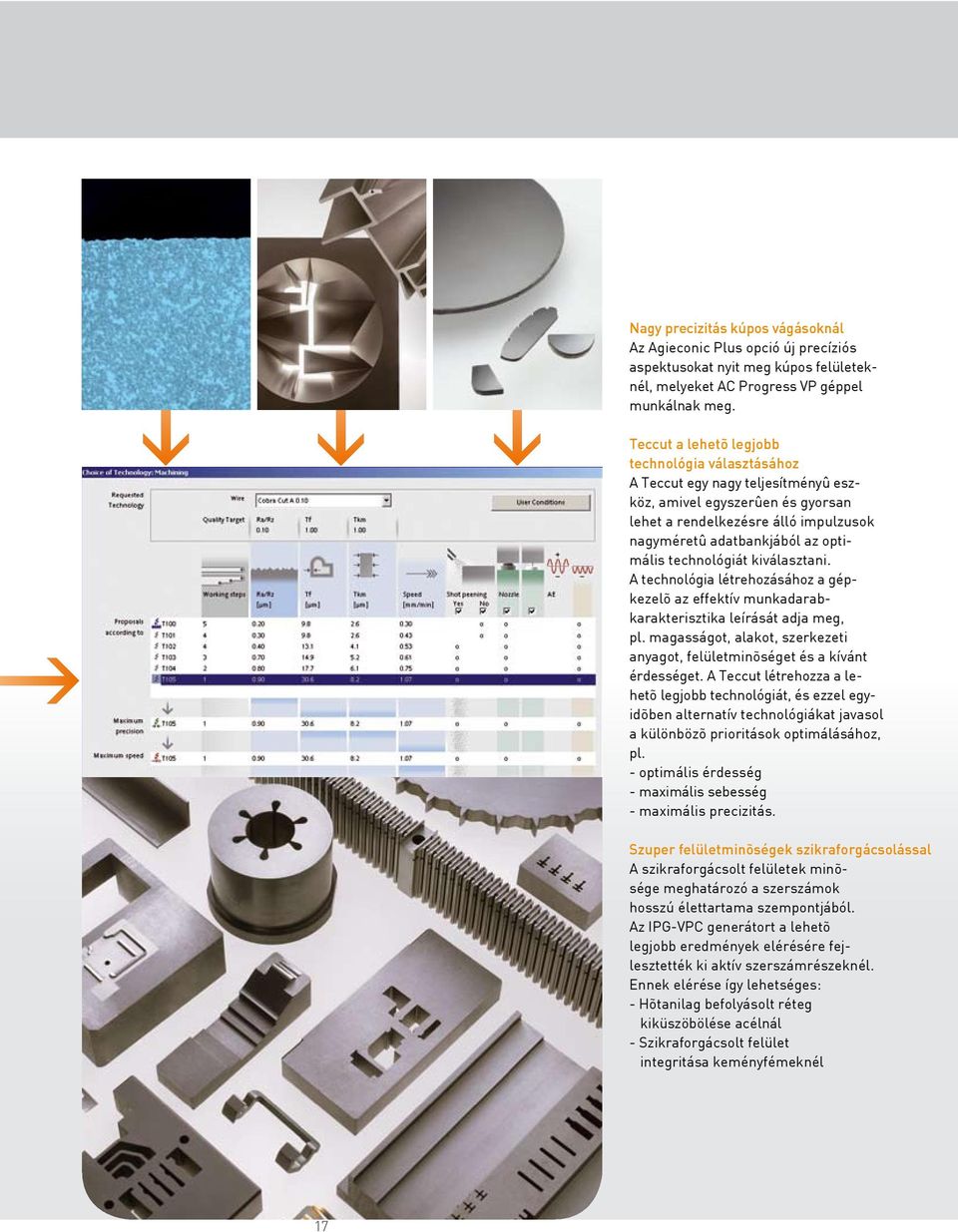

17 Nagy precizitás kúpos vágásoknál Az Agieconic Plus opció új precíziós aspektusokat nyit meg kúpos felületeknél, melyeket AC Progress VP géppel munkálnak meg. Teccut a lehetõ legjobb technológia választásához A Teccut egy nagy teljesítményû eszköz, amivel egyszerûen és gyorsan lehet a rendelkezésre álló impulzusok nagyméretû adatbankjából az optimális technológiát kiválasztani. A technológia létrehozásához a gépkezelõ az effektív munkadarabkarakterisztika leírását adja meg, pl. magasságot, alakot, szerkezeti anyagot, felületminõséget és a kívánt érdességet. A Teccut létrehozza a lehetõ legjobb technológiát, és ezzel egyidõben alternatív technológiákat javasol a különbözõ prioritások optimálásához, pl. - optimális érdesség - maximális sebesség - maximális precizitás. Szuper felületminõségek szikraforgácsolással A szikraforgácsolt felületek minõsége meghatározó a szerszámok hosszú élettartama szempontjából. Az IPG-VPC generátort a lehetõ legjobb eredmények elérésére fejlesztették ki aktív szerszámrészeknél. Ennek elérése így lehetséges: - Hõtanilag befolyásolt réteg kiküszöbölése acélnál - Szikraforgácsolt felület integritása keményfémeknél 17

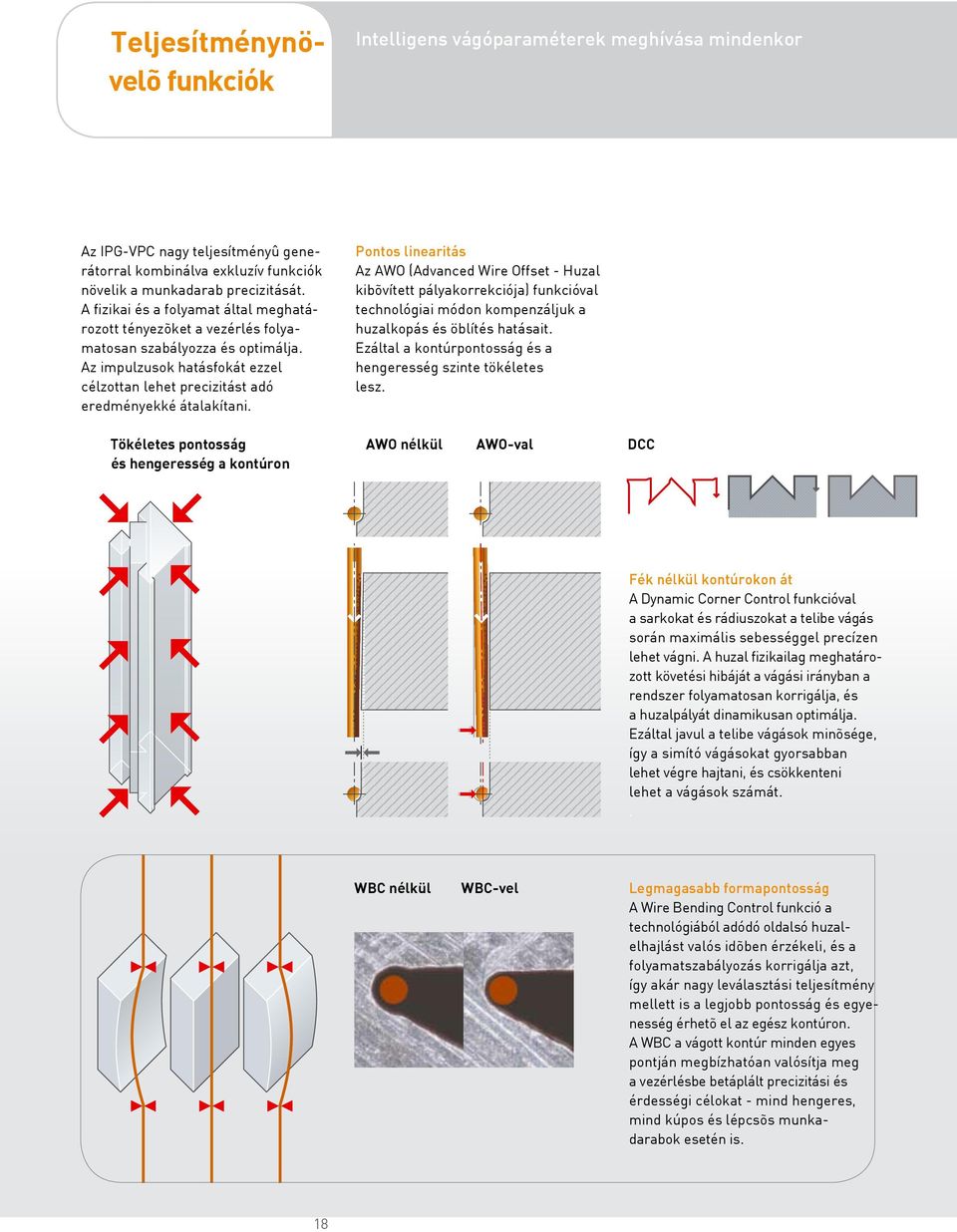

18 LTeljesítménynö- F velõ funkciók Intelligens vágóparaméterek meghívása mindenkor Az IPG-VPC nagy teljesítményû generátorral kombinálva exkluzív funkciók növelik a munkadarab precizitását. A fizikai és a folyamat által meghatározott tényezõket a vezérlés folyamatosan szabályozza és optimálja. Az impulzusok hatásfokát ezzel célzottan lehet precizitást adó eredményekké átalakítani. Pontos linearitás Az AWO (Advanced Wire Offset - Huzal kibõvített pályakorrekciója) funkcióval technológiai módon kompenzáljuk a huzalkopás és öblítés hatásait. Ezáltal a kontúrpontosság és a hengeresség szinte tökéletes lesz. PTökéletes pontosság és hengeresség a kontúron OAWO nélkül AWO-val DCC Fék nélkül kontúrokon át A Dynamic Corner Control funkcióval a sarkokat és rádiuszokat a telibe vágás során maximális sebességgel precízen lehet vágni. A huzal fizikailag meghatározott követési hibáját a vágási irányban a rendszer folyamatosan korrigálja, és a huzalpályát dinamikusan optimálja. Ezáltal javul a telibe vágások minõsége, így a simító vágásokat gyorsabban lehet végre hajtani, és csökkenteni lehet a vágások számát.. WBC nélkül WBC-vel Legmagasabb formapontosság A Wire Bending Control funkció a technológiából adódó oldalsó huzalelhajlást valós idõben érzékeli, és a folyamatszabályozás korrigálja azt, így akár nagy leválasztási teljesítmény mellett is a legjobb pontosság és egyenesség érhetõ el az egész kontúron. A WBC a vágott kontúr minden egyes pontján megbízhatóan valósítja meg a vezérlésbe betáplált precizitási és érdességi célokat - mind hengeres, mind kúpos és lépcsõs munkadarabok esetén is. 18

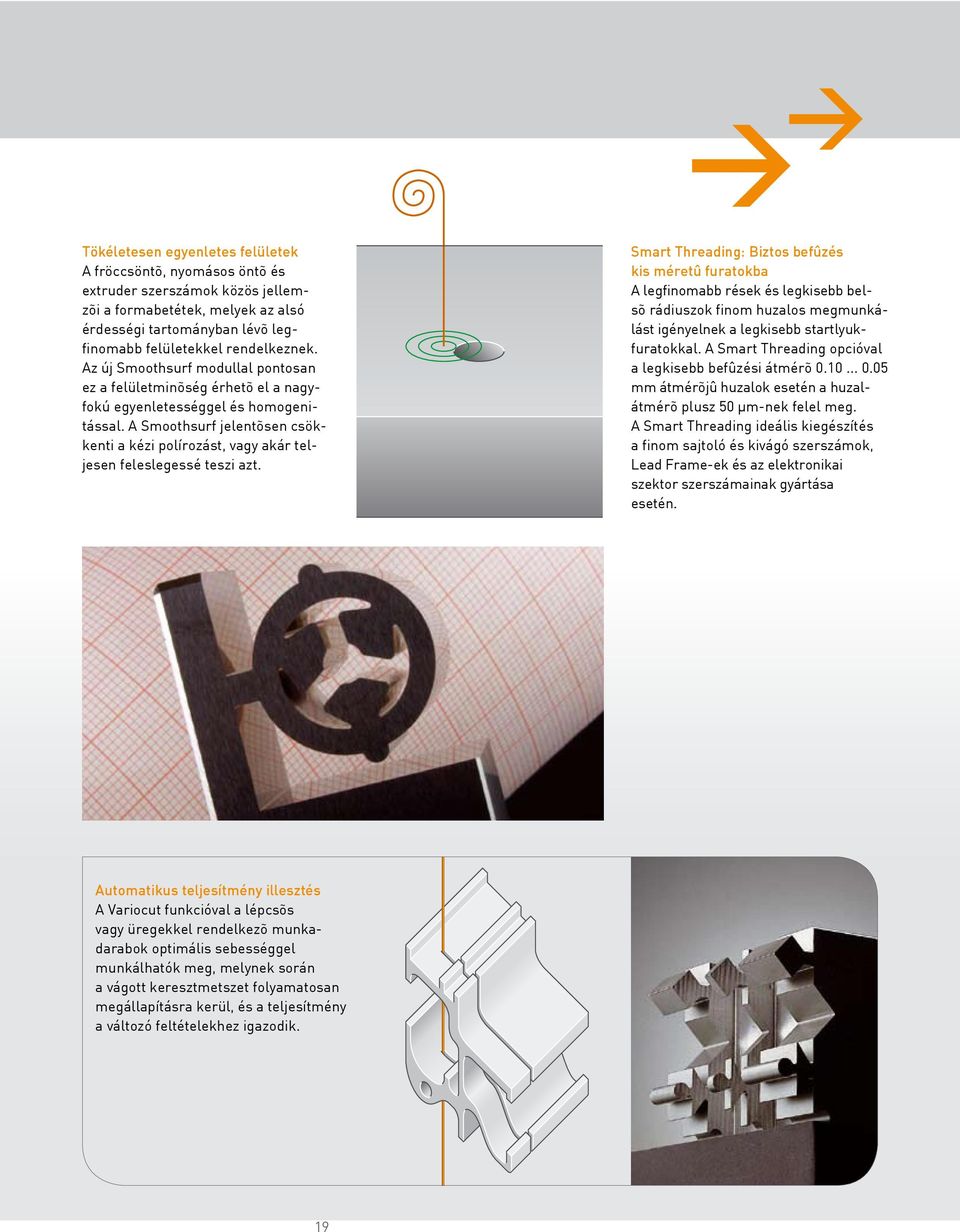

19 < < Tökéletesen egyenletes felületek A fröccsöntõ, nyomásos öntõ és extruder szerszámok közös jellemzõi a formabetétek, melyek az alsó érdességi tartományban lévõ legfinomabb felületekkel rendelkeznek. Az új Smoothsurf modullal pontosan ez a felületminõség érhetõ el a nagyfokú egyenletességgel és homogenitással. A Smoothsurf jelentõsen csökkenti a kézi polírozást, vagy akár teljesen feleslegessé teszi azt. Smart Threading: Biztos befûzés kis méretû furatokba A legfinomabb rések és legkisebb belsõ rádiuszok finom huzalos megmunkálást igényelnek a legkisebb startlyukfuratokkal. A Smart Threading opcióval a legkisebb befûzési átmérõ mm átmérõjû huzalok esetén a huzalátmérõ plusz 50 µm-nek felel meg. A Smart Threading ideális kiegészítés a finom sajtoló és kivágó szerszámok, Lead Frame-ek és az elektronikai szektor szerszámainak gyártása esetén.. Automatikus teljesítmény illesztés A Variocut funkcióval a lépcsõs vagy üregekkel rendelkezõ munkadarabok optimális sebességgel munkálhatók meg, melynek során a vágott keresztmetszet folyamatosan megállapításra kerül, és a teljesítmény a változó feltételekhez igazodik. 19

20 EHatékony Aautomatizálás A maximális rugalmassághoz és gyors folyamatokhoz 20

21 < < Az automatikus megmunkálás feltétele a nagyfokú autonómia Az AC Progress VP gépek alapkivitelben átfogó autonómiával rendelkeznek: - 25 kg méretû huzaltekercsek - A szûrõ és ioncserélõ rendszer rendkívül hosszú élettartamú - Az áramátadó egységek és a huzalvezetések élettartama egyedülálló - Automatikus újraindulás áramkimaradás után - Azonnal megbízható eredmények a nagyon fejlett technológiáknak köszönhetõen - Hosszú karbantartási intervallumok Rugalmas koncepció az automatikus szikraforgácsoláshoz A 250 mm munkadarab magasságig programozható elárasztási szintnek és a világosan definiált interfésznek köszönhetõen az AC Progress VP2 tökéletesen elõ van készítve az automatizálásra, hogy az Agie WorkPal vagy egyéb munkadarabadagoló rendszer integrálható legyen. - Az Agievision vezérléssel az AC Progress VP2 gép egy ideális kezelõ rendszerrel rendelkezik az automatizált huzalos szikraforgácsolási munkák végrehajtásához. - Az Easyrun funkcióval gyorsan lehet automatizált megmunkálási ciklusokat létrehozni. - A Robotcommand opcióval az AC Progress VP 2 gép egy világosan definiált interfésszel rendelkezik, amin keresztül a mozgató és robotrendszerek csatlakoztathatók. Mérési adatok átvétele A világosan definiált interfészek lehetõvé teszik, hogy a mérõgépek adatait USB-n vagy hálózaton keresztül közvetlenül vegyük át az Agievision vezérlésbe. Távfelügyelt szikraforgácsolás Egy opciós modul segítségével a gép és a futó megmunkálások státusza bármikor lekérdezhetõ otthonról vagy az irodából. Az AC Progress VP2 elõ van készítve további távfelügyeleti rendszerek üzemeltetésére is, pl. a Remote Acces Ultra VNC-hez. 21

22 GF AgieCharmilles Marás Nagy sebességû és nagy teljesítményû marás A hagyományos marógépekkel összehasonlítva a HSM megmunkáló központokra akár 10-szer nagyobb forgácsolási sebesség jellemzõ. Ezen kívül nagyobb pontosság és jobb felületminõség érhetõ el. Emiatt akár az edzett szerkezeti anyagokat is messzemenõen lehet felhasználásra készre megmunkálni. A HSM alapvetõ elõnye az, hogy következetes integrációval a folyamatlánc jelentõsen lerövidíthetõ. A HSM eljárás a szikraforgácsolás mellett kulcstechnológiává fejlõdött a forma- és szerszámgyártás területén. EDM Szikraforgácsolás A szikraforgácsolási technológiával tetszõleges keménységû, vezetõképes anyagokat (pl. acél vagy titán) lehet akár ezred milliméter pontossággal mechanikai behatás nélkül megmunkálni. Ezen tulajdonság miatt a szikraforgácsolás a kulcstechnológiákhoz tartozik a forma- és szerszámgyártás területén. Huzalos és tömbös szikraforgácsolási eljárást különböztetünk meg. AutomatizálásEszközök, automatizálás, software Befogó és palettázó rendszerek (Tooling) a munkadarabok és szerszámok rögzítéséhez, automatizációs berendezések és software-ek a szerszámgépek konfigurálásához, valamint az adatok megállapításához és továbbításához a különféle rendszerkomponensek között. Orsók HSM orsó technológia Motororsók fejlesztése, gyártása és forgalmazása, melyek a modern HSM megmunkáló központok alapkövét jelentik. A fordulatszámok fordulat per perc tartományban vannak.. Szervíz Szervíz és fogyóeszközök Szervíz, karbantartás, tartalék alkatrészek és fogyó eszközök szikraforgácsoló és marógépekhez, HSM megmunkáló központokhoz és egyéb szerszámgépekhez; a fogyóeszközökhöz tartoznak többek között a szûrõk, huzalok, grafit- és rézelektródák és különleges gyanták. 22

23

24 Kapcsolat GF AgieCharmilles The technical data and illustrations are not binding. They are not warranted characteristics and are subject to change. Achieve more...

25 Mûszaki adatok AC Progress VP AC Progress VP2 AC Progress VP3 AC Progress VP4 Úthosszok X/Y/Z-tengelyek mm Gyorsjárat X/Y m/perc U/V-tengelyek mm ± 70 ± /550 Maximális kúposság /magasság mm 30 / / /500 Duális mérõrendszer az X/Y tengelyekhez standard standard standard Megmunkálási tér Max. munkadarab méret Sz H M mm Max. munkadarab tömeg elárasztással (nélkül) kg 200 (450) 400 (800) 3000 Hozzáférés a munkatérhez elölrõl elölrõl/felülrõl elölrõl/felülrõl Leengedhetõ elülsõ ajtó nyitása kézi kézi kézi Univerzális MDB-felfogó keret a munkatér max. kihasználásához standard standard standard Megmunkálás elárasztással, szintszabályozás mm Huzalbefûzõ rendszer AGIEJET, befûzési magasság mm 250-ig 420-ig 525-ig Befûzõ fúvókák átmérõje mm opció 1 opció 1 opció 0.6 opció 0.6 opció 0.6 opció Smart Threading befûzés startlyukakba <=10 mm keresõ funkcióval Opció Opció Opció Huzalvezetések, alapfelszerelés (átmérõ) mm Kit 70, bõvítõ készlet (átmérõ) mm opció opció opció Kit 50, bõvítõ készlet (átmérõ) mm opció opció Kombi huzalvezetõ rendszer "V" vezetõk Hengeres vágás 2 -ig Hengeres vágás 2 -ig Hengeres vágás 2 -ig Toroid vezetõk Szögpontosság megnövelt precizitása Agieconic Plus Opció Opció Opció Huzaltekercs kg akár 25 akár 25 akár 25 Huzalmegsemmisítés Huzaldaraboló Huzaldaraboló Huzaldaraboló Generátor Nagy teljesítményû IPG-VPC generátor, integrált A Átfogó technológia választék a legjáratosabb anyagokhoz standard standard standard Max. leválasztási teljesítmény CCS 0.33 mm huzallal, hengeres vágás mm2/perc > 500 > 500 > 500 Megmunkálás minõsége, legjobb érdesség Ra µm Legjobb felületminõség SF finomsimító modullal Ra µm 0.1 opció 0.1 opció 0.1 opció Duotec: Felhasználói technológiák 2 huzalátmérõhöz 1 kontúrnál standard standard standard PKD-modul PKD-tárcsák megmunkálásához opció opció opció Smoothsurf: Homogén és egyenletes felületek standard standard standard Huzalpálya maradó hibájának korrekciója AWO (Advanced Wire Offset) standard standard standard Dinamikus pályaoptimálás és folyamatillesztés rádiuszoknál DCC standard standard standard Huzaláthajlás valós idejû érzékelése és korrekciója WBC standard standard standard Variocut: Vágási keresztmetszet valós idejû érzékelése standard standard standardd ProdTec: Technológiák a maximális termelékenységhez standard standard standard

26 AC Progress VP2 AC Progress VP3 AC Progress VP4 Dielektrikum egység Integrált, töltési térfogat l szûrõház 8 szûrõpatronnal standard standard standard Szûrési finomság µm Ioncserélõ egység Ioncserélõ patron l l 30 opció 30 opció 30 opció Hûtés Generátor és vezérlés levegõ / víz, dielektrikum víz / víz hõcserélõvel standard standard standard Berendezés Berendezés méretei, Szél. x Mélys. x Mag. mm Nettó tömeg kg Üzemkész tömeg kg kb kb kb Kezelõi felület, vezérlés, modulok és funkciók Kézi vezérlés az összes beállító funkcióval AGIEJOGGER folyadékkristályos kijelzõvel és elektromos kézikerékkel Kezelõi állvány 15" színes síkképernyõ, billentyûzet és egér Vezérlés, kezelõi felület integrálva AGIEVISION objektum-orientált ember-gép interfész Operációs rendszer Multitasking Windows XP Üzemmód Multiprocesszoros CPU-k Pentium a CNC-hez és kezelõi felülethez Szervóvezérelt tengelyek X/Y/Z/U/V Kiegészítõ szervóvezérelt tengely A-tengely Legkisebb programozható lépés mm Megmunkáló programok egyszerû létrehozása EASYWORK Automatikus tapintó ciklusok AGIESETUP 3D a munkadarab sík és -pozíció automatikus megállapításához Autom. technológia választás megmunkálási célok alapján TECCUT Megmunkálás specifikus adatok átvétele CAD/CAM-bol CAMLINK Elõre definiált megmunkálási stratégiák AUTOSEQUENCE Elõre és a felhasználó által definiát megmunkálási stratégiák USERSEQUENCE 2D-geometriák egyszerû létrehozása AGIEGEO, DXF és IGES fájlok átvétele Idegen ISO kód átvétele Agiegeo-ba AGIEGEO ISOCONVERTER Sürgõs munkák beszúrása könnyedén PIECEINSERT DNC-csatlakozás Xon/Xoff és LSV2-protokollokkal DNC Súgó funkciók, magyarázatok szövegekkel és ábrákkal HELP és On-line kézikönyv Megmunkálás szimuláció 2D és 3D nézetben GRAFICHECK Parancsok és utasítások automatikus végrehajtása EASYRUN Megmunkálási szekvenciák automatikus létrehozása LOTTO, több munkadarabhoz egy felfogásban Újrabefûzés huzalszakadás után, hibás kísérletnél, újraindítás áramkimaradás után, munkamentõ stratégiák Kezelõi felület nyelve Német, CN, CZ, DK, ES, FR, magyar, IT, JP, NL, PL, RU, SE, angol, US Memória kapacitások > 40 GB merev lemez, 1 GB RAM Interfészek 2 RS232C, 1 párhuzamos, 1 LAN (Local Area Network), 1 USB Adathordozók DVD/CD-ROM a berendezés frissítéséhez, On-line kézikönyv, 3 1/2 lemez, USB Automatizálás csatlakozásai (csak AC Progress VP2) Alapfelszerelés Handling készülékekhez AUTOMATION Kommunikációs interfész Handling készülékekhez ROBOTCOMMAND Kommunikációs interfész fölérendelt számítógéphez HOSTCONTROL Csatlakozások Névleges csatlakozási teljesítmény Hálózati feszültség Sûrített levegõ Szükséges hûtési teljesítmény 12.1 kw 3 x 400 V 6 bar, 5 m3/h 9-11 kw

27 min. 2275/max mm AC Progress VP mm 2040 mm 2762 mm 2615 mm min. 2819/max mm AC Progress VP3 819 mm 2300 mm 3070 mm 3300 mm 1850 mm
