1 FI 240 SLP FI 440 SLP

2 < < BEVÁLT TELJESÍTMÉNY ALACSONY KÖLTSÉGEKKEL 2

3 Tartalom Sokoldalú és gazdaságos A mechanika Bizonylatolt precizitás Egyedülálló jellemzõk Szakértõi rendszerek A huzalbefûzés funkciói Üzemeltetési költségek Nagy teljesítményû megmunkálás A -használat- biztonsága Ergonómia és komfort A CT-Millennium-CNC Kommunikációs lehetõségek GF AgieCharmilles FI 240 SLP FI 440 SLP Az FI 240 SLP és 440 SLP berendezések ideális megoldást jelentenek a sokoldalú alkalmazásokhoz és az üzemeltetési költségek csökkentéséhez a forma- és szerszámgyártás, valamint az alkatrészgyártás területén. Ez a gépcsalád a GF AgieCharmilles több éves tapasztalatának a gyümölcse. 3

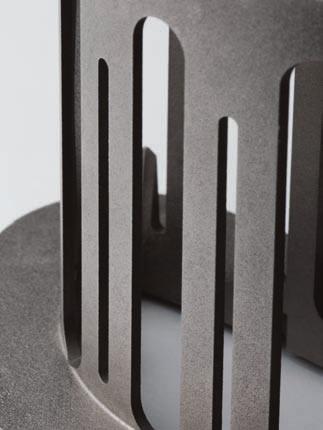

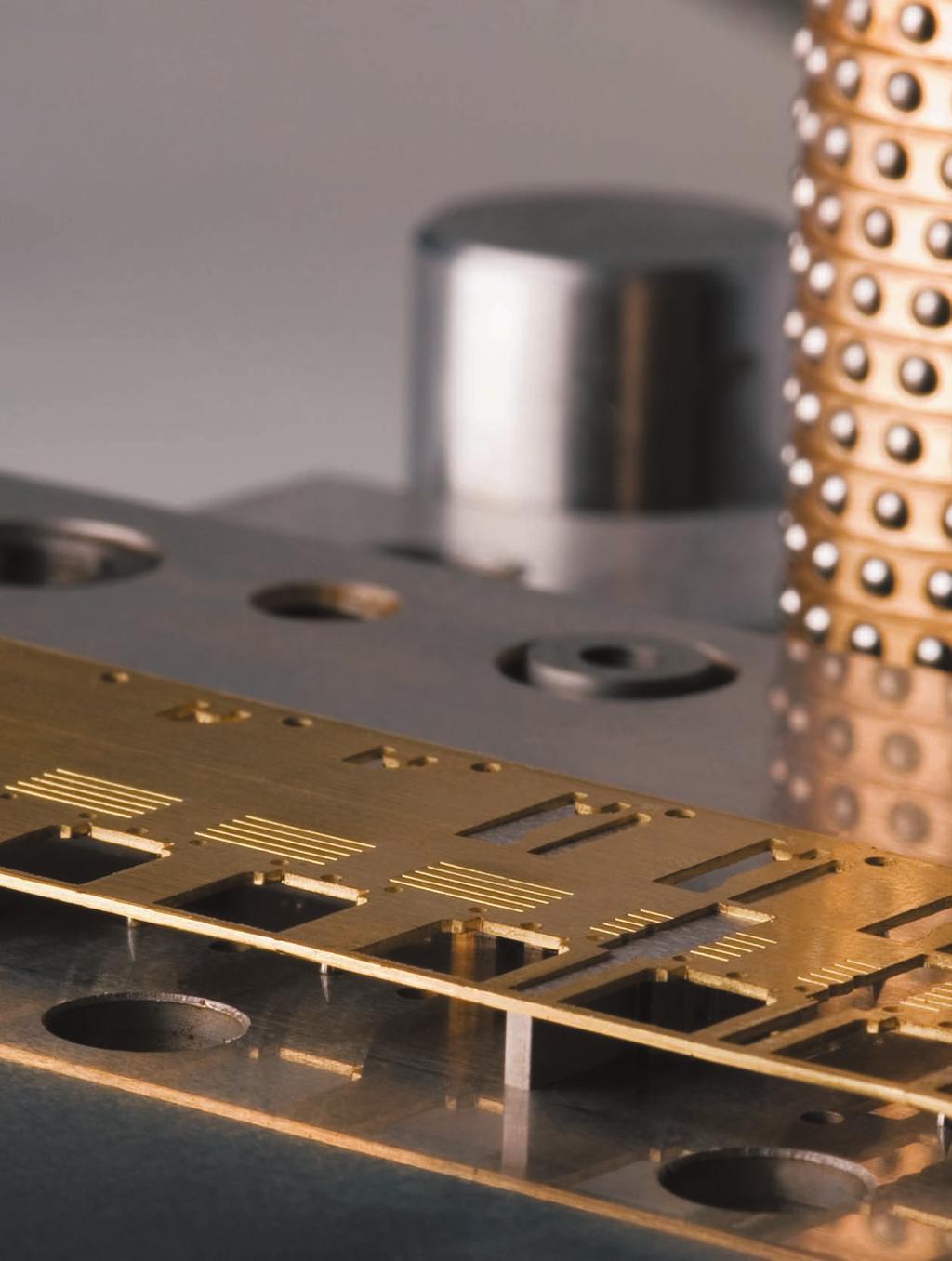

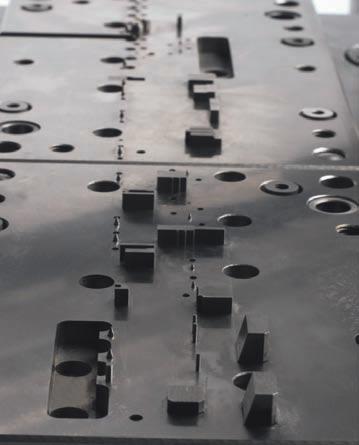

4 Válasz a legkülönbözõbb igényekre Sokoldalú és gazdaságos Sokoldalúság Minõséget és nagy teljesítményt nyújt különösen kedvezõ ár mellett. A piacon a legsokoldalúbb gépek közé tartozó FI 240 SLP és 440 SLP berendezéseket nem csak Svájcban fejlesztették, hanem Svájcban is gyártják. A gépek igényes megmunkálásokat hajtanak végre, melyek nehéz befûzési körülményeket is tartalmazhatnak, rendkívüli megmunkálási minõséget biztosítanak, és nagyon széleskörû alkalmazási területtel rendelkeznek. Ezeknek a figyelemfelkeltõ eredményeknek a megvalósítását a szoros együttmûködés tette lehetõvé számos, nagyon különbözõ igényeket támasztó felhasználóval. Gazdaságosság Ezen sokoldalú felhasználói követelmények alapján a GF AgieCharmilles olyan megoldásokat fejlesztett ki, melyek túlmutatnak a felhasználók elvárásain. < < Az SLP gépcsaláddal a GF AgieCharmilles új koncepciót hozott létre a huzalos szikraforgácsoló gépeknél a jövõre nézve. 4

5 5 < <

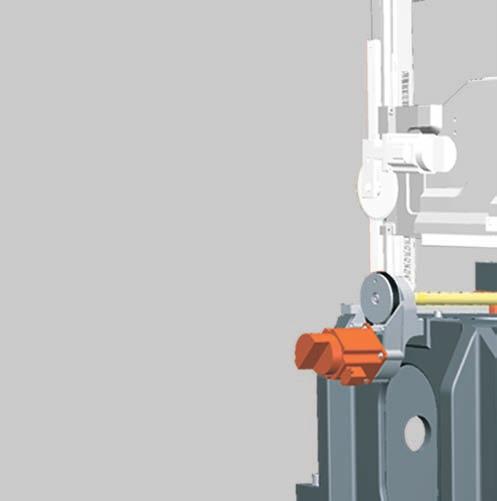

6 A mechanika R Robosztus felépítés és folyamatos precizitás Zóna 1 Zóna 2 Az álló gépasztal összekapcsolja a robosztus felépítést a precizitással A nyugvó gépasztal mechanikai koncepciója nagy mértékben hozzá járul a merevséghez és a precizitáshoz. A munkadarab a polimerbeton ággyal fixen összekapcsolt nyugvó gépasztalon helyezkedik el. Ennek a koncepciónak köszönhetõen, melynél a munkadarab statikus, a precizitás csökkenése nélkül lehet akár nagyon nehéz munkadarabokat is felhelyezni. A gép precizitást meghatározó részei csak a huzalvezetések mozgatását végzik. Nincsenek kitéve ütéseknek és terheléseknek, folyamatosan és ideális feltételek mellett mûködnek, és tartós precizitást garantálnak. Megemelt hõtani stabilitás A polimerbetonból készült gépágy olyan hõtani tehetetlenséggel rendelkezik, ami 25-ször nagyobb az öntvénynél. A polimerbeton egyben nagyon jó elektromos szigetelõ is, és ezzel az egész gépet óvja az áramveszteségektõl, ami gyakori oka a korróziós jelenségeknek, melyek a gép szempontjából különösen romboló hatásúak lehetnek. 1 Pozíció elérve? 1. CNC parancs 2. Tengely mozgatás (motor forgó jeladóval) 3. Pozíció ellenõrzés (Üveg mérõlécek) Zóna 1 Zóna 2 Garantált precizitás 1-tõl 1500 kg-ig 3 2 Zóna 1 Üveg mérõlécek Vezetékek Golyós orsó s Zóna 2 Megmunkálás Szennyezõdés Ütközésveszély 6

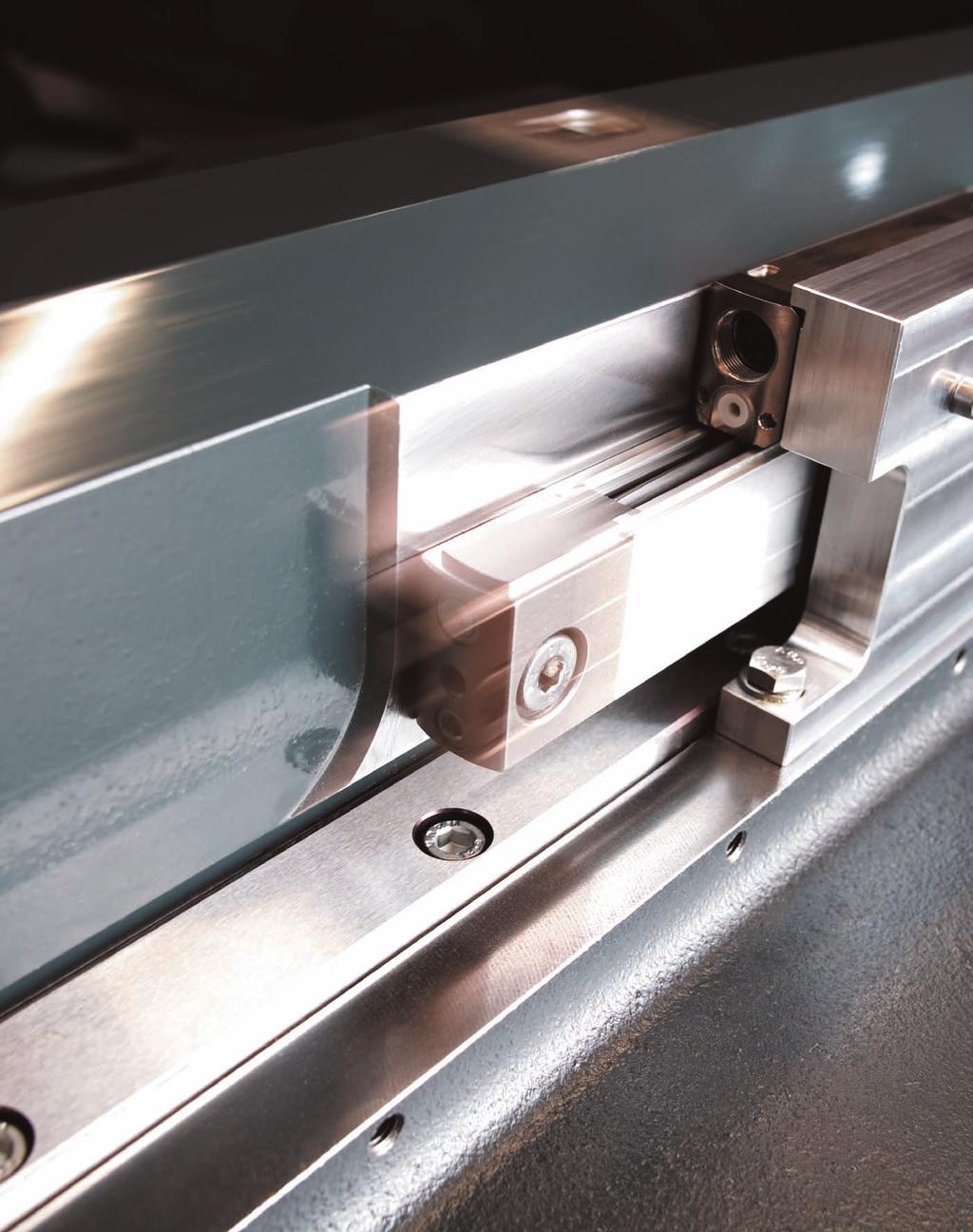

7 Élethosszig garantált precizitás < < A tartós precizitás csak a lineáris mérõlécekkel megvalósított közvetlen pozícióméréssel valósítható meg. Ez a rendszer teszi lehetõvé a tényleges szánmozgás közvetlen vezérlését. Kiküszöböli az összes klasszikus hibát, amiket a golyós orsók okoznak, pl. visszaállási játék, tágulás vagy kopás. A precizitás nem változik az idõ múlásával, és nem szükséges újra kalibrálás a késõbbiekben. 7

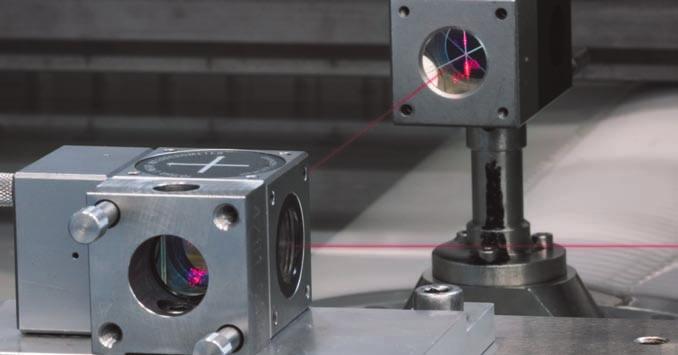

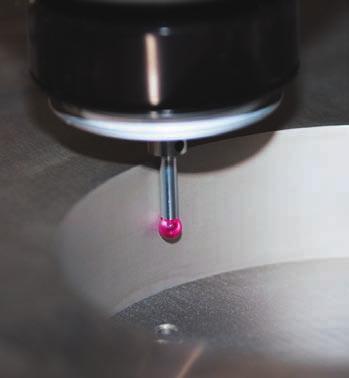

8 ZBizonylatolt Pprecizitás Azonnali minõségi garancia < < Hagyományos svájci koncepció és gyártás Az FI 240 SLP és 440 SLP gépek teljesítménye több éves használat után sem változik. Ez a hosszú élettartam nagyrészt a gyártási minõségre vezethetõ vissza. Ily módon a vezetõ és illesztési felületek nagy precizitású síkköszörülése nagy mértékben hozzá járul ehhez a tartós pontossághoz. Köralak- és tengelytávolságellenõrzés a precizitás nyugtázása érdekében Az FI 240 SLP és 440 SLP gépek mechanikai kialakítása nagyon nagy köralak- és tengelytávolság precizitást garantál. Ezt az ISO szabvány szerint mérik és ellenõrzik. Garantált mozgáspontosság Kiszállítás elõtt minden egyes gépet lézeres ellenõrzésnek vetnek alá, ami a VDI 3441 szabvány alapján lehetõvé teszi annak ellenõrzését, hogy a az összes tengely pozícionálási pontossága a megadott tûrésen belül legyen. 8

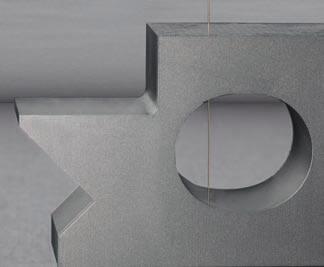

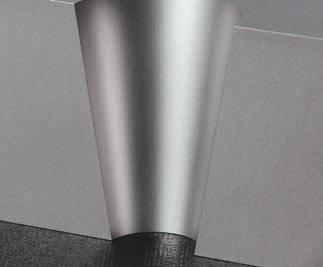

9 Egyedülálló jellemzõk Rendkívüli képességek a kifejlesztett különleges koncepcióknak köszönhetõen < < 400 mm magas munkadarabok megmunkálása elárasztással A nagy teljesítményû, magas munkadaraboknál is nagy hatásfokkal mûködõ generátornak, valamint a szükséges dielektrikum mennyiség gyors feltöltésének és leürítésének köszönhetõen az FI 240 SLP és 440 SLP gépek nagyon rentábilisak és kiválóan alkalmasak magas munkadarabok megmunkálására, amik a formagyártás, a mûanyagextrudálás vagy a gépgyártás területén gyakran elõfordulnak. A megmunkáló kád nagy mérete ellenére csupán csak 30 másodperc szükséges egy 200 mm magas munkadarab teljes elárasztásához dielektrikummal.. Töltés 30 másodperc Ürítés 30 másodperc < < QUADRAX 45 / 400 mm, egyedül álló kúpos megmunkálási lehetõségek Az SLP gépek a legsokoldalúbbak a piacon, és képesek 45 szög vágására 400 mm munkadarab magasságig. Az egymástól független és azonosan méretezett X, Y és U, V tengelyek kettõs keresztszánas kivitele teszi lehetõvé a megmunkálásokat nagy szögekben, és ezzel kiszélesíti a lehetséges huzalos szikraforgácsolási alkalmazások körét. 400 mm 45 Megmunkálás kúpvágással az egész munkadarab magasságon

10 Szakértõi rendszerek A piacvezetõ Know-how-ja a felhasználók szolgálatában PILOT-EXPERT, hatásos védelem huzalszakadás ellen A PILOT EXPERT software automatikusan optimálja a megmunkálási sebességet a munkadarabforma és a megmunkálás nehézségi fokának függvényében. A Felhasználónak semmilyen paramétert nem kell definiálnia. Ha változik a munkadarab magasság, a szikraforgácsolási teljesítmény is igazodik, hogy huzalszakadás nélkül maradjon meg az optimális sebesség. Emiatt a gép a legkülönbözõbb munkadarabokat tudja felügyelet nélkül megmunkálni. TAPER-EXPERT, nagy szögek tökéletes kézben tartása A TAPER EXPERT software csúcsprecizitású kúpos megmunkálásokat tesz lehetõvé szögtartományban. A megmunkálás közben valós idõben korrigálja a huzalpozíciót a szög függvényében. A felületminõség ugyanolyan, mint a hengeres megmunkálások esetén. CT-EXPERT, GF AgieCharmilles- Know-how az Önök szolgálatában Úgy van kialakítva, hogy kezdõk is ki tudják hozni a maximumot a szerszámgépbõl. A CT-EXPERT kiválasztja a legjobb generátorbeállításokat, javaslatot tesz a legalkalmasabb huzalra, automatikusan kiszámítja az összes offszetet, és létrehoz egy vezérlõ programot, amely összefûzi az egyes megmunkálási fázisokat. PROFIL-EXPERT, finom részletek tökéletes kézben tartása Nagyolásnál a PROFIL-EXPERT software automatikusan illeszti a megmunkálási paramétereket és a huzalfeszességet az irányváltásoknál, hogy a precizitás hirtelen átmeneteknél és kis rádiuszoknál is garantált legyen. Simító fokozatokban pontosan hozzá igazítja az elõtolási sebességet, hogy biztosított legyen a finom részletek tökéletes geometriája. A PROFIL-EXPERT nem igényel beállítást, nem módosítja a programozott pályát, és az összes anyaghoz és munkadarab magassághoz illeszkedik. 10

11 < < A GF AgieCharmilles olyan minõségi célokon alapuló szakértõi rendszereket kínál, melyek tökéletesen illeszkednek. 11

12 Achieve more...

13 FI 240 SLP FI 440 SLP FI 240 SLP FI 440 SLP

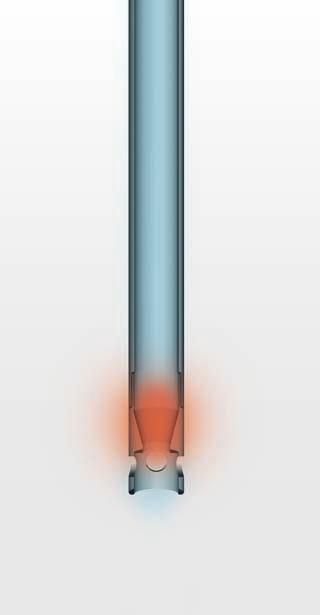

14 A huzalbefûzés funkciói Intelligens huzalbefûzés az optimális autonómiához Exkluzív befûzõ rendszer minden huzalfajtához Az automatikus befûzés gyors és megbízható, güggetlenül attól, hogy kemény vagy lágy sárgaréz, bevonatos vagy bevonat nélküli huzalt alkalmaznak. A siker kulcsa a huzal megfelelõ elõkészítése a befûzési folyamathoz. A rendszer a huzalt egy hosszú szakaszon izzítja és nyújtja. A termikus elvágás sorjamentesen történik, és a kúpos huzalvégnek köszönhetõen a huzal könnyebben talál bele a zárt huzalvezetésekbe, és ismételt befûzésnél a résbe. Levegõhûtés Huzalszakítás Egyszerû és precíz huzalvezetések játék nélkül A gyémánt zárt vezetések, melyek átmérõje megegyezik a huzal átmérõjével, minden körülmény között nagyon pontos pozícionálást garantálnak. A játékmentes vezetések a megmunkálási irány váltásakor is tökéletes stabilitást biztosítanak. A vezetõk sokoldalúságának köszönhetõen a megmunkálások kezelõi beavatkozás nélkül lehetségesek. Zárt huzal vezetés játék nélkül (metszet) 14

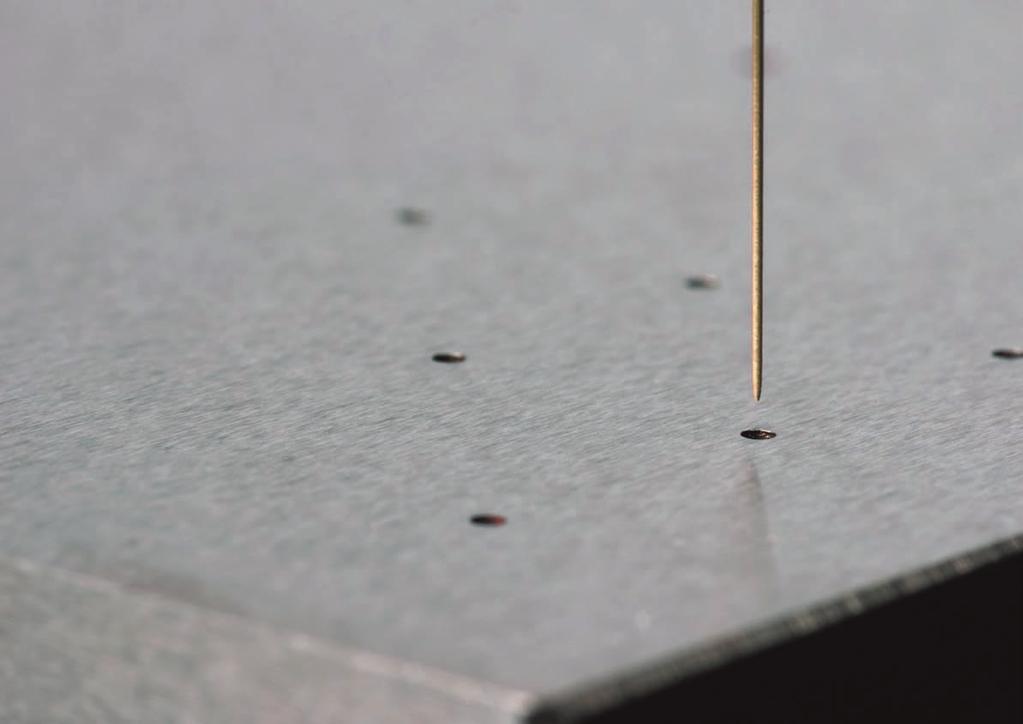

15 1. Startfuratkeresés huzalbefûzésnél A gép programozható startlyukkeresõ funkcióval rendelkezik. Ennek a funkciónak az aktiválása egy különleges kód programozásával történik. A gép, amennyiben szükséges, az eredetileg meghatározott pont körül akár 8 egymást követõ kísérletet tesz egy körpályán a befûzésre. 3. Kiállás huzallal a start elõtt A megmunkálás elindításakor a huzal nem érintheti meg a munkadarabot. Ha mégis érintkezik, akkor rövidzárlat keletkezik, és a szikraforgácsoló megmunkálás nem tud elindulni. Lehetõség van azonban arra, hogy a huzal egy spirál alakú pályán elmozduljon a munkadarabtól, míg megszûnik a kontaktus. Ekkor már elkezdõdhet a megmunkálás. 2. Befûzõ furat hiányának automatikus megállapítása Ha a startfurat hiányzik, vagy nem a megadott pozíción helyezkedik el, a gép automatikusan a következõ startfuratra áll rá. Ezáltal megakadályozható, hogy a berendezés egy felügyelet nélküli megmunkálásnál éjszaka vagy a hétvégén hiba miatt megálljon. 4. Befûzés és újra befûzés minden körülmény között Az alsó fejben lévõ szívóhatás növeli a befûzés hatékonyságát. Ezen kívül a megmunkáló kád töltési szintje a huzalbefûzésnél programozható, ami által a nehéz huzalbefûzések sikeres végrehajtása is lehetséges. A teljesen vagy csak részben feltöltött megmunkáló kádnak köszönhetõen az ürítési és a feltöltési idõ megtakarítható a több befûzést igénylõ megmunkálásoknál. 1. Startfurat keresés 2. Befûzõ furat hiányának automatikus megállapítása 3. Kiállás huzallal a start elõtt 15

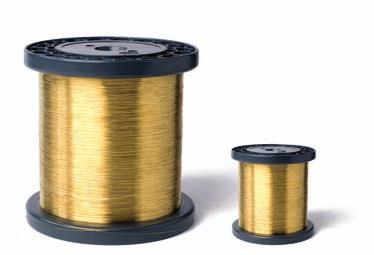

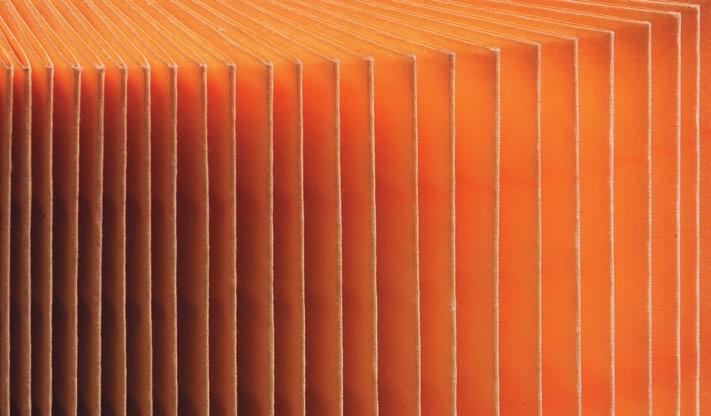

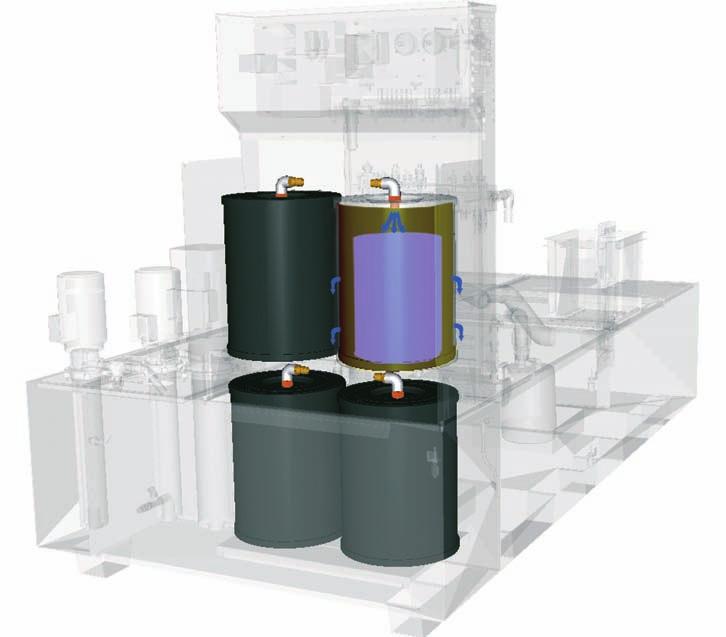

16 BÜzemköltségek Megmunkálás kis költségekkel Gazdaságosabb gép Az FI 240/440 SLP gépek fõ elõnye az üzemeltetési költségek jelentõs csökkentésében rejlik. A kedvezõ árú huzalok felhasználási lehetõségeinek, a csökkentett szûrõköltségeknek és az alacsony energiaigénynek köszönhetõen az FI 240 SLP és FI 440 SLP típusok a leggezdaságosabb gépek. Optimális szûrés Ez a gépcsalád alapkivitelben 4 darabos szûrõrendszerrel rendelkezik. A Felhasználó az igényei szerint tud elsõbbséget beállítani a szûrés finomsága vagy a szûrésköltségek között, amik szorosan összefüggnek a szûrõautonómiával. Minél nagyobb a szûrõ kapacitása, annál kisebb a szûrés fajlagos költsége. Korábban a szükséges dielektrikum mennyiséget 2 szûrõbetéttel biztosították, mostantól 4 szûrõbetéttel. A szûrõ élettartamának a végén az átbocsátás közvetlenül arányos a még nem szennyezett szûrõfelülettel. Két szûrõ helyett 4 szûrõbetét több iszapot képes felvenni, noha ugyanakkora szûrõfelület marad szennyezõdéstõl mentes. Ilyen módon a szûrési költségek akár 25 %-kal is csökkenthetõk. 16

17 L Nagy teljesítményû megmunkálás Teljesítmény alacsony áron Támogató funkciók a nagy teljesítmény szolgálatában A szerszámgép teljesítménye szorosan összefügg a gép digitális generátorával és a rendelkezésre álló megmunkálási technológiák széles választékával. Ez a gépcsalád kb. negyven megmunkálási technológiát tartalmazó könyvtárral rendelkezik, melyek lehetõvé teszik, hogy a gépet optimálisan használhassuk különbözõ anyagoknál és különféle különleges vagy kedvezõ árú, gazdaságos huzalokkal. Rézhuzal 0.25 mm Rézhuzal 0.20 mm Nagy teljesítményû megmunkálás: a «Performance»-közvetlen vágás Ez az innováció egy vágással jobb eredményeket biztosít, mint két vágással (nagyolás és simítás). A megoldást úgy alakították ki, hogy az a legtöbb alkalmazást lefedi, és a CH26 (Ra = 2 µm) felületminõséget egy század milliméter geometriai szórással 90 mm-nél nem magasabb munkadarabok esetén el lehet érni.. Ebben az össszefüggésben a generátor tökéletesítésének köszönhetõen kb. 15 %-kal gyorsabb a megmunkálás, és a huzalfelhasználás gyakorlatilag egyharmadára csökkenthetõ! Ezek a fejlesztések a huzalrendszer alkatrészeinek kopását kb. 40 %-kal csökkentik, és a szûrés költségei is kb. 20 %-kal lesznek kisebbek. Ezen kívül megkétszerezõdik a megmunkálás autonómiája! Ennek a példa nélküli nagy teljesítménynek köszönhetõen az FI 240 SLP és 440 SLP gépek jelentik az optimális megoldást a legjáratosabb alkalmazásokhoz. Az FI 240 SLP és 440 SLP gépek teljesítményt kínálnak. Egyedülálló, különösen a versenyképesség szempontjából nézve, optimált megmunkálási technológiákkal rendelkeznek. 17

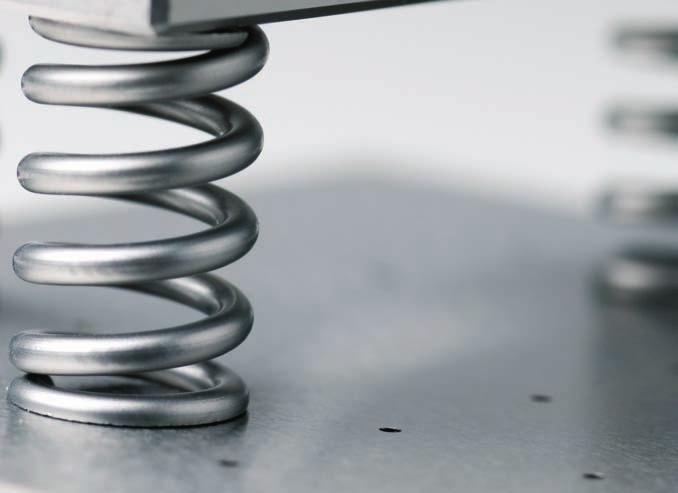

18 NA használat Nbiztonsága Hatékony védelem érzékeny munkadarabokhoz A használat biztonsága Az ütközéseknek az ICP-rendszernek köszönhetõen nincs következménye, az FI 240 SLP SLP gépek 5 tengelye védett a hibás programozás vagy kezelés következményeitõl. Ez az integrált rendszer megakadályozza az érzékeny és költséges alkatrészek mindenfajta törését, és így bizalmat ébreszt a Felhasználóban. CP (Integrated Collosion Protection): mechanikus ütközéselnyelõ rendszer, ami megállítja a gépet. Üzembiztonság: az egyetlen, valóban hatékony ütközésvédelmi rendszer. ICP Az ICP-rendszer részletei... Az ICP-rendszer hatékonysága azon a képességen alapul, hogy az ütéseket a mechanikába beépített, az ütések esetén összenyomódó rugók elnyelik. A tengelyek megállítása a meghajtó motor forgásának (forgó jeladó) és a lineáris mozgás (üveg mérõléc) összehasonlításával történik. A golyós orsós hajtásrendszernek köszönhetõen a gép minden mozgást tehetetlenség nélkül, azonnal megállít. A pozícióeltérés tökéletes kézben tartásának köszönhetõen nincsen referenciavesztés, ami a megmunkálás megszakítását tenné szükségessé. A visszatérés a kontúrhoz, és így a standard megmunkálási feltételekhez újra inicializálás nélkül, vagy különleges beavatkozások nélkül történik. 18

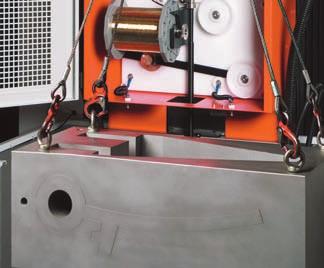

19 Ergonómia és komfort Rendkívüli hozzáférhetõség az optimális termelékenység érdekében < < Hozzáférhetõség A közvetlenül a géptestre szerelt, egy darabból álló munka asztal, és a nyugvó megmunkálási tér a Felhasználó számára nagyon jól hozzáférhetõ. Ha az asztal mozgó, akkor a megmunkálási tér távolabb helyezkedik el a Felhasználótól. Ez gátolhatja a betekintést a munkatérbe, vagy egy nehezebb munkadarab kézi mozgatását. Ergonómia A felsõ fejet messzire ki lehet mozgatni. A nehéz munkadarabok behelyezése daru segítségével oldható meg. 19

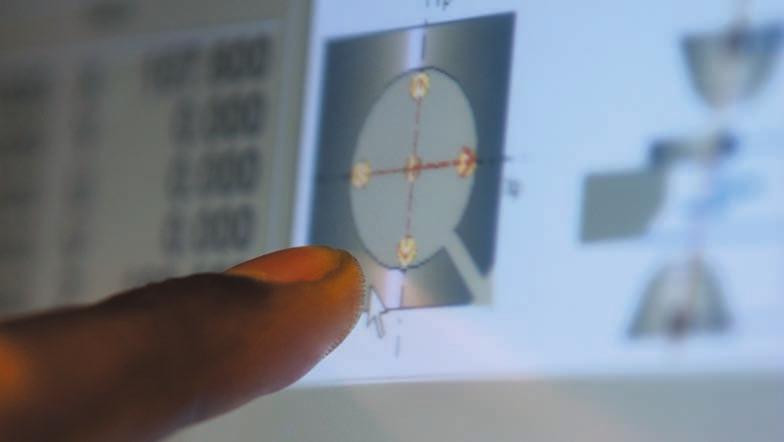

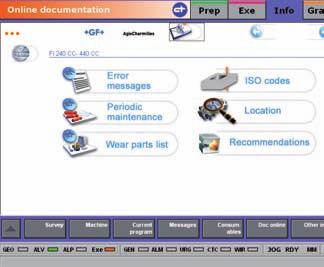

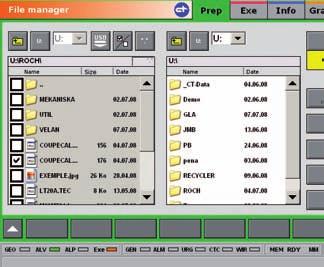

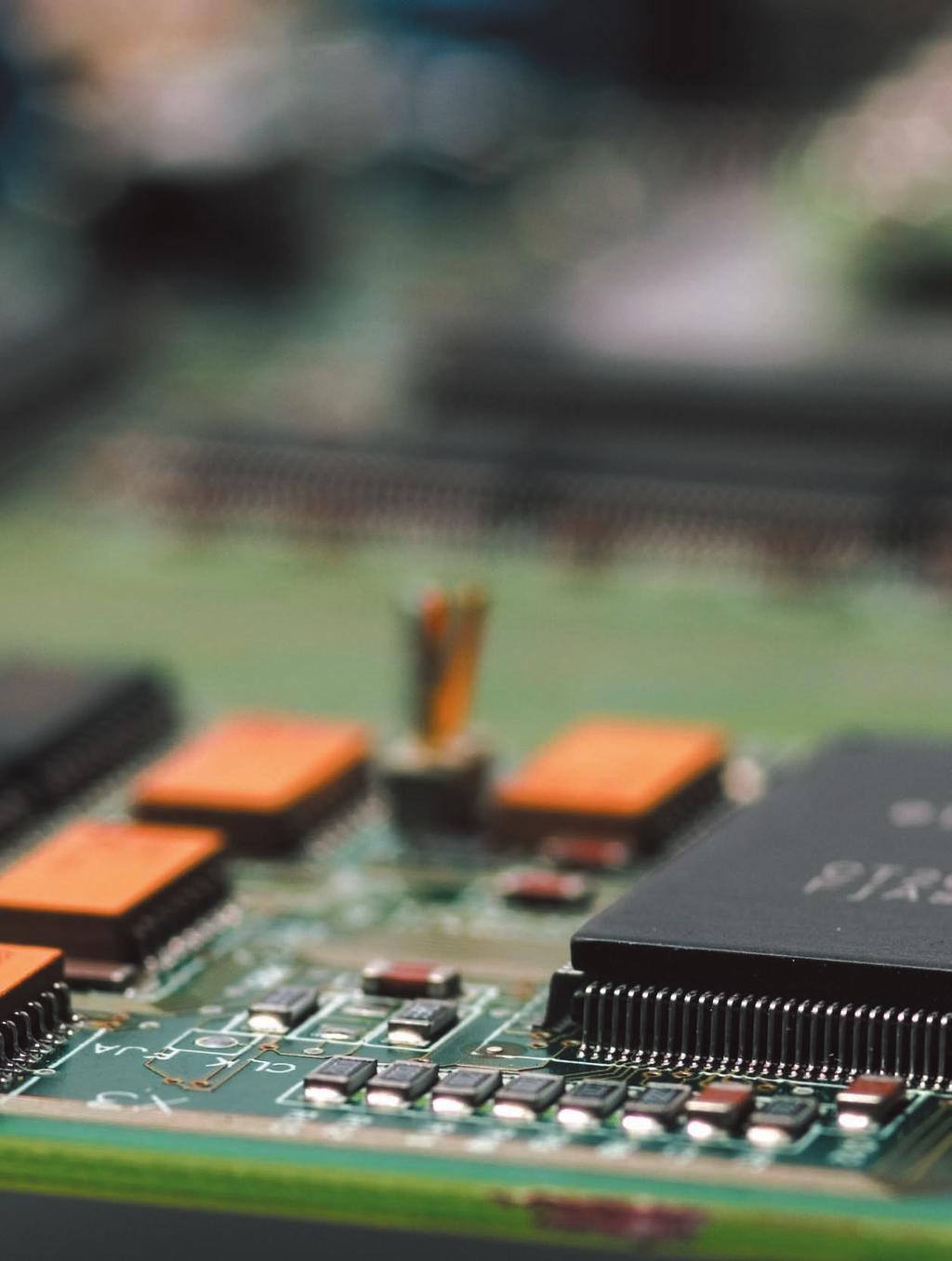

20 A CT- Millennium-CNC Felhasználóbarát és rugalmas Érintõ képernyõ a nagyobb hatékonyság és kényelem érdekében A nagy teljesítményû PC nagyon modern technológiákat tartalmaz. A Windows XP alapú gépek alapkivitelben 40 GB merevlemezzel vannak felszerelve. A külsõ kapcsolatokhoz egy PCMCIAcsatlakozás Flash-memóriakártya számára, kettõ USB-interfész és egy CD-ROM meghajtó állnak rendelkezésre. Az érintõ képernyõn a kívánt funkció egy egyszerû ujjnyomással hajtható végre.. -Doc: a bármikor felüthetõ dokumentáció A CNC egy intelligens és interaktív HTML-dokumentációt tartalmaz, ami egy web-honlaphoz hasonlít. Az elmentett karbantartási utasítások alapján az üzemzavarok és teljesítménycsökkkenések megelõzhetõk. Ha üzemhiba lép fel, azonnal rendelkezésre áll a részletes magyarázat, és a probléma elhárításának módja. A kicserélendõ alkatrészeket fotók és cikkszámok alapján lehet azonosítani. DSF (Dynamic Screen Function): Támogatás mozgó ábrákkal Az új dinamikus képernyõ funkció (DSF) segít a Felhasználónak a kivitelezendõ munkák létrehozásában és a referenciák felvételében. A rajzok a Felhasználó által betáplált paraméterek függvényében módosulnak. Ezzel a módszerrel például hiba és sérülés veszélye nélkül lehet az öblítõ fúvókákat beállítani.. Egyszerû fájlkezelés a Windows-nak köszönhetõen A Windows XP operációs rendszernek köszönhetõen a programok és technológiák kezelése rendkívül egyszerû. Mint egy irodai PC esetén, a fájlok könyvtárakban vannak rendszerezve, melyekben az összes, a munka elvégzéséhez szükséges program össze van foglalva. 20

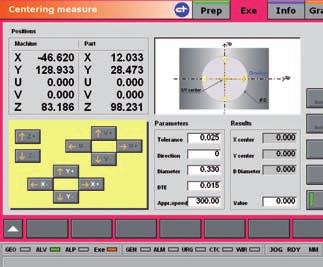

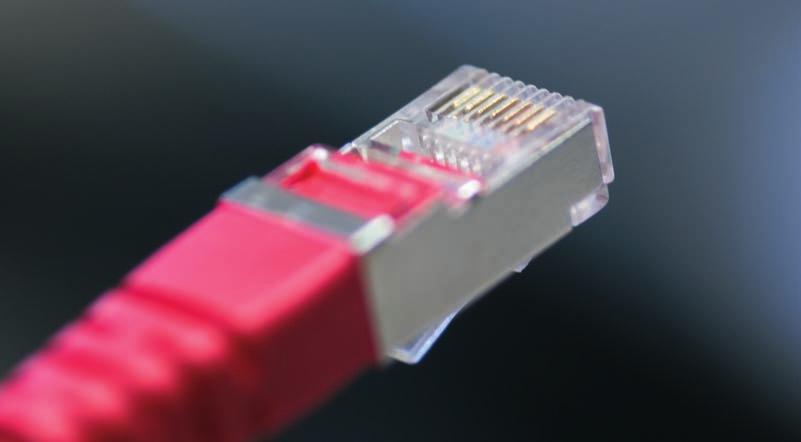

21 Kommunikációs lehetõségek Jövõ orientált hálózatba illesztés a hatékony adat- és információcsere érdekében Hálózatba illesztés Az FI 240 SLP és 440 SLP gépekhez a soros porton vagy a szerszámgép LAN (Local Area Network) hálózatba integrálásával nagy választékban csatlakoztathatók periférikus készülékek. Az adatátviteli funkciók segítségével lehet például a programokat vagy a megmunkálási technológiákat a szerszámgép és a külsõ programozó állomás között továbbítani. Külsõ adatok átvitele A CNC számos mérési ciklust tartalmaz az egyszerû beállításhoz. Így például a 3-pontos Set-Up ciklussal a huzalt merõlegesen lehet tájolni a munkadarab felületéhez képest, ami által nincs szükség költséges beállító készülékekre, és a munkadarabok tájolása egyszerûen és gyorsan elvégezhetõ. A 3-pontos Set-Up ciklus egy háromdimenzionális mérõgépen is elõkészíthetõ, melynek adatai a mérés után a gép felé továbbíthatók. e-connect: Üzenetküldés A maximális gépi fõidõ és a rugalmasság garantálása érdekében az FI 240 SLP és 440 SLP gépek az avantgárd numerikus vezérlésükkel üzenetek küldésére is képesek. Az üzenet formájában jelenik meg, majd ezután SMS-ben (Short Message System) is továbbítható. e-supervision: Távfelügyelet Az üzenetküldés mellet az e-supervision azt a lehetõséget is biztosítja, hogy az FI 240 SLP és 440 SLP gépek státuszát, és így a termelés folyamatát bármikor lekérdezzük. e-control: Távvezérlés Ez az opció tartalmazza az e-connect és az e-supervision összes funkcióját, és ezen kívül lehetõvé teszi a gép teljeskörû távvezérlését

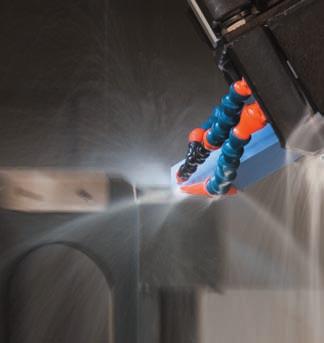

22 GF AgieCharmilles Marás Nagy sebességû és nagy teljesítményû marás A hagyományos marógépekkel összehasonlítva a HSM megmunkáló központokra akár 10-szer nagyobb forgácsolási sebesség jellemzõ. Ezen kívül nagyobb pontosság és jobb felületminõség érheto el. Emiatt akár az edzett szerkezeti anyagokat is messzemenõen lehet felhasználásra készre megmunkálni. A HSM alapvetõ elõnye az, hogy következetes integrációval a folyamatlánc jelentõsen lerövidíthetõ. A HSM eljárás a szikraforgácsolás mellett kulcstechnológiává fejlõdött a forma- és szerszámgyártás területén. EDM Szikraforgácsolás A szikraforgácsolási technológiával tetszõleges keménységû, vezetõképes anyagokat (pl. acél vagy titán) lehet akár ezred milliméter pontossággal mechanikai behatás nélkül megmunkálni. Ezen tulajdonság miatt a szikraforgácsolás a kulcstechnológiákhoz tartozik a forma- és szerszámgyártás területén. Huzalos és tömbös szikraforgácsolási eljárást különböztetünk meg. Automatizálás Eszközök, automatizálás, software Befogó és palettázó rendszerek (Tooling) a munkadarabok és szerszámok rögzítéséhez, automatizációs berendezések és software-ek a szerszámgépek konfigurálásához, valamint az adatok megállapításához és továbbításához a különféle rendszerkomponensek között.. Orsók HSM orsó technológia Motororsók fejlesztése, gyártása és forgalmazása, melyek a modern HSM megmunkáló központok alapkövét jelentik. A fordulatszámok fordulat per perc tartományban vannak.. Szervíz Szervíz és fogyóeszközök Szervíz, karbantartás, tartalék alkatrészek és fogyó eszközök szikraforgácsoló és marógépekhez, HSM megmunkáló központokhoz és egyéb szerszámgépekhez; a fogyóeszközökhöz tartoznak többek között a szûrõk, huzalok, grafit- és rézelektródák és különleges gyanták. 22

23

24 Kapcsolat Agie Charmilles SA, 2008 Die technischen Daten und die Abbildungen sind unverbindlich. Sie stellen keine garantierten Eigenschaften dar und unterliegen Änderungen Achieve more...

25 Mûszaki adatok FI 240 SLP, FI 440 SLP FI 240 SLP FI 440 SLP Berendezés Megmunkáláslmódja mmmmmmmmmmhuzalszikraforgácsoláscchuzalszikraforgácsolás dddddddddddddddddddlelárasztással eláresztással Teljes berendezés méretei mm (2080) Berendezés teljes tömege (dielektrikum nélkül) kg Megmunkálási tér Maximális munkadarab méret mm Elülsõ ajtó szélessége mm Maximálislmunkadarabltömegccccccccccccclcccckg Asztal méretei mm Padló/asztalltávolságacccccccccccccccccccccccclmmccccccccccccccccccc1000ccccccccccccccccccc900 Szükségesldielektrikumlmennyiségccccccccccccclcccccccccccccccccccccc760cccccccccccclccccccc1200 X-, Y-, Z- és U-, V-tengelyek X-, Y-, Z-úthosszok mm U-, V-úthosszok mm Ütközésvédelem (ICP) standard minden tengely standard minden tengely FKúposmegmunkálások Maximális kúpszög /mm ±45 /220 (standard 30 ) ±45 /400 (standard 30 ) SÁramellátás 3-fázisúlbemenõlfeszültségccccccccccccccccccccVcccccccccccccccccccclc380/400cccccccccccccclc380/400 Összes teljesítményfelvétel kva Huzalrendszer Alkalmazható huzalátmérõk mm Huzalvezetés típusa Játékmentes Játékmentes cccccccccccccccccccccclzártccccccccccccccccccczárt cccccccccccccccccccccchuzalvezetések huzalvezetések Alkalmazható huzaldobok súlya és típusa (DIN) kg 1.6 (K100)... 8 (K160) 1.6 (K100)... 8 (K160) Alkalmazható huzaldobok súlya és típusa (JIS) kg 3 (P3)... 5 (P5) 3 (P3)... 5 (P5) Programozható huzalfeszítõ erõ dan Használt huzal kezelése Integrált Integrált cccccccccccccccccccccclhuzaldarabolóccccccccclhuzaldaraboló Automatikus huzalbefûzés mm

26 FI 240 SLP / FI 440 SLP Dielektrikum Papír szûrõpatronok 4 szûrõpatron Dielektrikumlhõmérsékletszabályozás cccccccccc+/-l1l C Ioncserélõlgyantalmennyiség ccl cccclc20 Maximális fúvóka nyomás bar 20 (programozható) Generátor Maximális vágási teljesítmény mm2/perc 300 Legfinomabb felületminõség Ra µm 0.22 NNumerikuslvezérlés Pozíciólmérés ccccccccccclüveglmérõlécek Mérési felbontás µm 0.05 Szervómotorok ccccccccccccccccccccclac Architektúra ccccccccccccccccccccclpc-multiprocesszorok Operációslrendszer cccccccccccccccccccwindowslxp Processzorok ccccccccccccccccccccclceleron Képernyõ LCD 12 TFT Adatbevitel cccccccccccccccccccccccccérintõképernyõ Billentyûzet cccccccccccccccccccalfanumerikuslstandardlpc-billentyûzet Távkezelés ccccccccccccccccccccccccccstandard Merevlemezlkapacitás ccccccccccccccccccclc40lgb PCMCIAlinterfészStandard PEthernetlinterfészStandard Párhuzamos, soros interfész USB-interfészek Lehetséges cccccccccccccccccccccccstandard NC-funkciók Fájlkezelés Kibõvített ISO-funkciók Szövegszerkesztés Grafika vezérlés Mérõciklusok Kézi üzemmód CT-EXPERT Integrált dokumentáció Programvégrehajtás Információs képernyõoldalak Opciók Nagyobb huzaldob kg 16 (K200), 25 (K250) TAPER-EXPERT e-connect (Táv-alarm) / e-supervision (Távfelügyelet) / e-control (Távvezérlés) Készlet Ø 0.1 mm huzalhoz Készlet EMC-rácshoz CE szabvány szerint Opció 45 kúpos vágás

27 110 0 FI 240 SLP X = 350 Y = FI 440 SLP Y = X =
