1 ORBIT gépcsalád Rugalmas, gazdaságos, univerzális Az igényes sík-és profilköszörülési feladatokhoz More than Precision

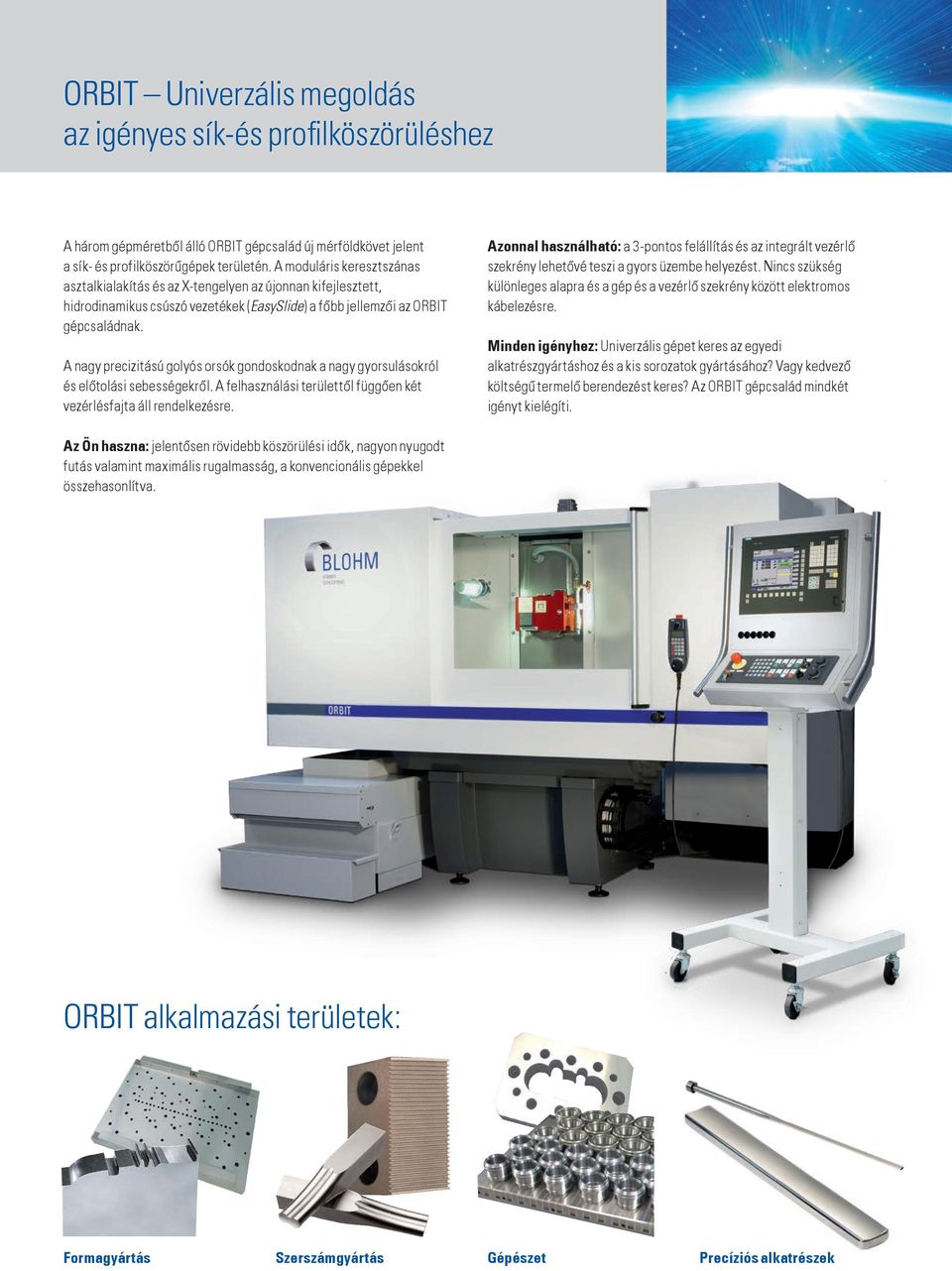

2 ORBIT Univerzális megoldás az igényes sík-és profilköszörüléshez A három gépméretből álló ORBIT gépcsalád új mérföldkövet jelent a sík- és profilköszörűgépek területén. A moduláris keresztszánas asztalkialakítás és az X-tengelyen az újonnan kifejlesztett, hidrodinamikus csúszó vezetékek (EasySlide) a főbb jellemzői az ORBIT gépcsaládnak. A nagy precizitású golyós orsók gondoskodnak a nagy gyorsulásokról és előtolási sebességekről. A felhasználási területtől függően két vezérlésfajta áll rendelkezésre. Azonnal használható: a 3-pontos felállítás és az integrált vezérlő szekrény lehetővé teszi a gyors üzembe helyezést. Nincs szükség különleges alapra és a gép és a vezérlő szekrény között elektromos kábelezésre. Minden igényhez: Univerzális gépet keres az egyedi alkatrészgyártáshoz és a kis sorozatok gyártásához? Vagy kedvező költségű termelő berendezést keres? Az ORBIT gépcsalád mindkét igényt kielégíti. Az Ön haszna: jelentősen rövidebb köszörülési idők, nagyon nyugodt futás valamint maximális rugalmasság, a konvencionális gépekkel összehasonlítva. ORBIT alkalmazási területek: Formagyártás Szerszámgyártás Gépészet Precíziós alkatrészek

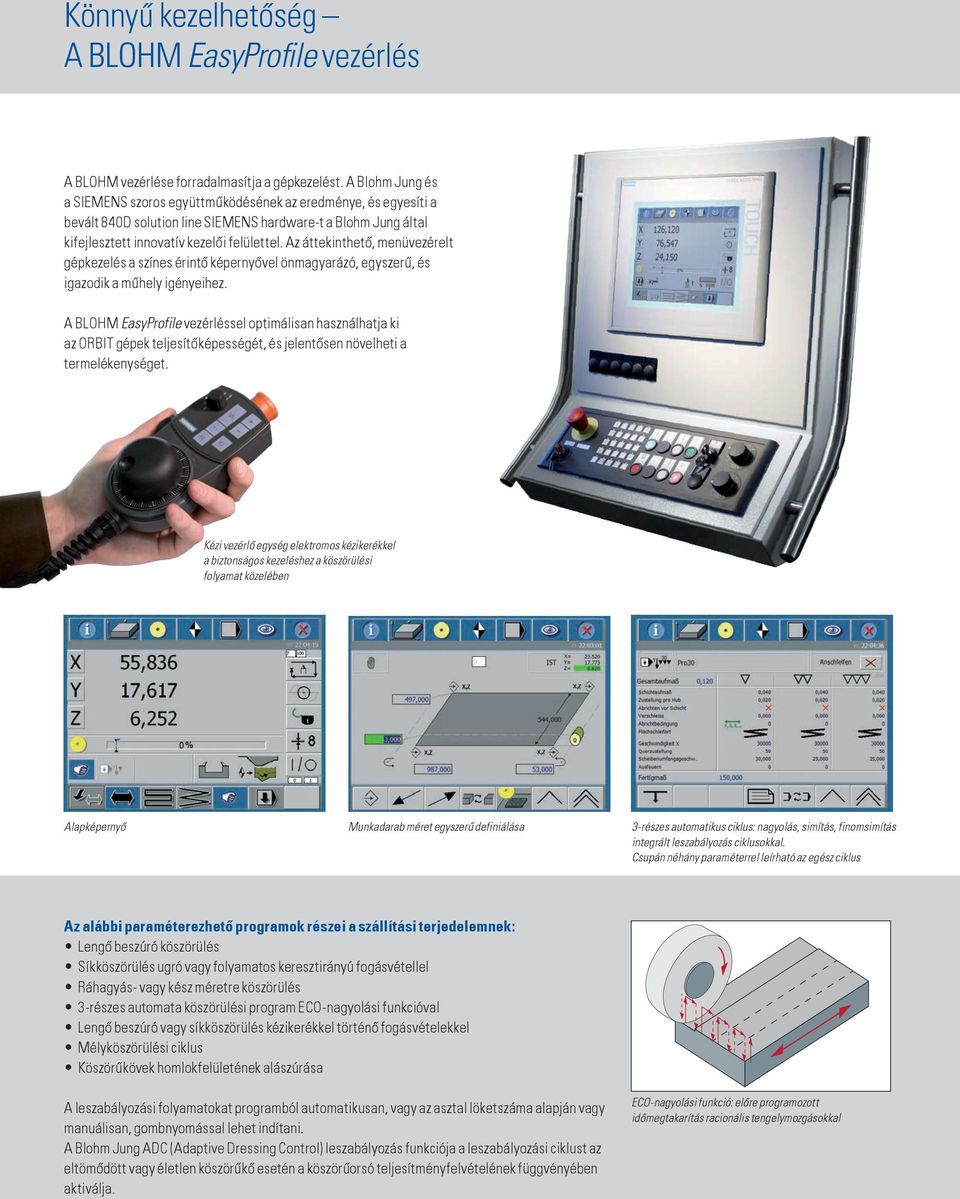

3 Könnyű kezelhetőség A BLOHM EasyProfile vezérlés A BLOHM vezérlése forradalmasítja a gépkezelést. A Blohm Jung és a SIEMENS szoros együttműködésének az eredménye, és egyesíti a bevált 840D solution line SIEMENS hardware-t a Blohm Jung által kifejlesztett innovatív kezelői felülettel. Az áttekinthető, menüvezérelt gépkezelés a színes érintő képernyővel önmagyarázó, egyszerű, és igazodik a műhely igényeihez. A BLOHM EasyProfile vezérléssel optimálisan használhatja ki az ORBIT gépek teljesítőképességét, és jelentősen növelheti a termelékenységet. Kézi vezérlő egység elektromos kézikerékkel a biztonságos kezeléshez a köszörülési folyamat közelében Alapképernyő Munkadarab méret egyszerű definiálása 3-részes automatikus ciklus: nagyolás, simítás, finomsimítás integrált leszabályozás ciklusokkal. Csupán néhány paraméterrel leírható az egész ciklus Az alábbi paraméterezhető programok részei a szállítási terjedelemnek: Lengő beszúró köszörülés Síkköszörülés ugró vagy folyamatos keresztirányú fogásvétellel Ráhagyás- vagy kész méretre köszörülés 3-részes automata köszörülési program ECO-nagyolási funkcióval Lengő beszúró vagy síkköszörülés kézikerékkel történő fogásvételekkel Mélyköszörülési ciklus Köszörűkövek homlokfelületének alászúrása A leszabályozási folyamatokat programból automatikusan, vagy az asztal löketszáma alapján vagy manuálisan, gombnyomással lehet indítani. A Blohm Jung ADC (Adaptive Dressing Control) leszabályozás funkciója a leszabályozási ciklust az eltömődött vagy életlen köszörűkő esetén a köszörűorsó teljesítményfelvételének függvényében aktiválja. ECO-nagyolási funkció: előre programozott időmegtakarítás racionális tengelymozgásokkal

4 Növelje a termelékenységet Az EasyProfile-bővítésekkel 1 Software csomag 1 Kiegészítő köszörülési ciklusok Ez a csomag az automatikus lépcsőköszörüléshez tartozó programciklusokból és körasztalon végzett síkköszörülési programciklusokból, valamint a munkadarab-magasság önálló felismerésére szolgáló köszörülés-felismerő automatikából áll. A lépcsőköszörülés akár tíz különböző magasságú és szélességű köszörülési sík megmunkálását teszi lehetővé egy programban. Ehhez minden síknál külön meg kell adni az Y- és Z-startpozíciókat, a megmunkálási paramétereket a nagyoláshoz, simításhoz, leszabályozáshoz, elálláshoz Y-irányban és pozícionáláshoz Z-irányban. A körasztal-síkköszörülés pozícióban álló X-tengely mellett a Z-tengely lengő mozgásával és az Y-tengely automatikus fogásvételével történik. A fogásvételi értékek, a sebességek és a leszabályozási paraméterek szabadon választhatók. A köszörülés-felismerő automatika rövid idő alatt nagy mozgási sebességgel hidalja át a légrést a köszörűkő és a munkadarab között. Amikor a köszörűkő megérinti a munkadarabot, a nagy mozgási sebességről átkapcsol köszörülési előtolásra és így csökkenti a köszörülési időt. 3 Software csomag 3 Kalibrálás és homlokköszörülés Kalibrálás: Köszörűkövek homlokfelületének első és utánkalibrálása gyémántflízekkel vagy kalibráló görgőkkel. Homlokköszörülés: Ezzel a lengő köszörülési eljárással a munkadarab elülső és hátsó homlokfelületeit lehet köszörülni. A felületek helyzetétől függően az elülső vagy hátsó köszörűkőoldallal lehet a megmunkálást elvégezni. 4 Software csomag 4 Köszörűkő kezelés Rövidebb átállási idők akár 24 köszörűkő és a hozzájuk tartozó megmunkálási kontúrok kezelésével. Az összes, a megmunkálás szempontjából fontos köszörűkő adatot, pl. aktuális átmérőt, szélességet és profildefiníciót, a kő levétele előtt el lehet menteni. A kő azonosítójának egyszerű megadásával ezek az adatok az ismételt felszerelés alkalmával ismét előhívhatók, és a köszörűgép egyből készen áll a köszörűkő utánélezésére. 2 Software csomag 2 Profillehúzás és profilköszörülés Bővítse ki az EasyProfile-vezérlés alkalmazási területeit profilköszörüléssel. Nyolc különböző kontúrtípusból álló választék áll a rendelkezésére. A paraméterezhető, előre definiált kontúrokkal a gépkezelő az érintő képernyőn keresztül nagyon egyszerűen tudja a kívánt kőprofilt leképezni. Ha a bevitt adatok hibás kontúrvonalat eredményeznek, akkor ezt a vezérlés felismeri, és Kontúrhiba üzenet formájában jelenti. A létrehozott profilt aztán a CNC-leszabályozó egység automatikusan létrehozza, beleértve az első profilozásnál szükséges rétegenkénti profilozást is. EasyProfile-vezérlés Előnyök: Érintő képernyős színes síkképernyő Optimális: intuitív kezelési és programozási kényelem a teljes köszörülési és leszabályozási ciklusokhoz Nem szükségesek NC-programozási ismeretek Gép egyszerű beállítása, a mobil kézi vezérlő egységgel is Leszabályozási és köszörülési ciklusok gyors hozzáigazítása paraméterekkel és grafikus támogatással Termelékenységet növelő software-es kiegészítők Előre definiált kontúrok a kiválasztáshoz és az individuális hozzáigazításhoz Kontúr leírása

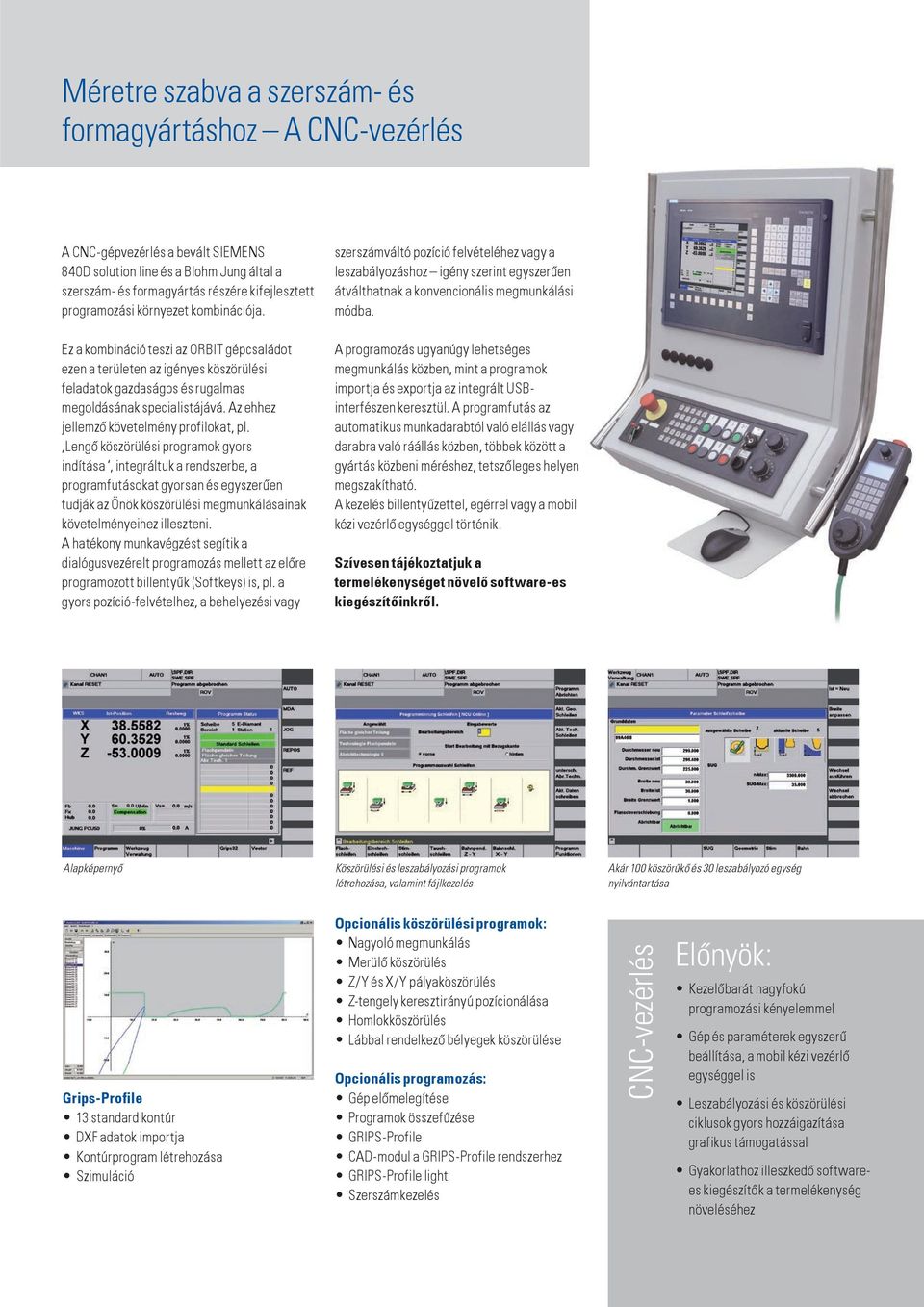

5 Méretre szabva a szerszám- és formagyártáshoz A CNC-vezérlés A CNC-gépvezérlés a bevált SIEMENS 840D solution line és a Blohm Jung által a szerszám- és formagyártás részére kifejlesztett programozási környezet kombinációja. Ez a kombináció teszi az ORBIT gépcsaládot ezen a területen az igényes köszörülési feladatok gazdaságos és rugalmas megoldásának specialistájává. Az ehhez jellemző követelmény profilokat, pl. Lengő köszörülési programok gyors indítása, integráltuk a rendszerbe, a programfutásokat gyorsan és egyszerűen tudják az Önök köszörülési megmunkálásainak követelményeihez illeszteni. A hatékony munkavégzést segítik a dialógusvezérelt programozás mellett az előre programozott billentyűk (Softkeys) is, pl. a gyors pozíció-felvételhez, a behelyezési vagy szerszámváltó pozíció felvételéhez vagy a leszabályozáshoz igény szerint egyszerűen átválthatnak a konvencionális megmunkálási módba. A programozás ugyanúgy lehetséges megmunkálás közben, mint a programok importja és exportja az integrált USBinterfészen keresztül. A programfutás az automatikus munkadarabtól való elállás vagy darabra való ráállás közben, többek között a gyártás közbeni méréshez, tetszőleges helyen megszakítható. A kezelés billentyűzettel, egérrel vagy a mobil kézi vezérlő egységgel történik. Szívesen tájékoztatjuk a termelékenységet növelő software-es kiegészítőinkről. Alapképernyő Köszörülési és leszabályozási programok létrehozása, valamint fájlkezelés Akár 100 köszörűkő és 30 leszabályozó egység nyilvántartása Grips-Profile 13 standard kontúr DXF adatok importja Kontúrprogram létrehozása Szimuláció Opcionális köszörülési programok: Nagyoló megmunkálás Merülő köszörülés Z/Y és X/Y pályaköszörülés Z-tengely keresztirányú pozícionálása Homlokköszörülés Lábbal rendelkező bélyegek köszörülése Opcionális programozás: Gép előmelegítése Programok összefűzése GRIPS-Profile CAD-modul a GRIPS-Profile rendszerhez GRIPS-Profile light Szerszámkezelés CNC-vezérlés Előnyök: Kezelőbarát nagyfokú programozási kényelemmel Gép és paraméterek egyszerű beállítása, a mobil kézi vezérlő egységgel is Leszabályozási és köszörülési ciklusok gyors hozzáigazítása grafikus támogatással Gyakorlathoz illeszkedő softwarees kiegészítők a termelékenység növeléséhez

6 Leszabályozó rendszerek Legnagyobb rugalmasság a gazdaságos gyártáshoz Gyémánttartó cserélhető betétekkel (90, 150, 300 mm) a hatékony lehúzáshoz a palástés homlokfelületen, valamint kalibráláshoz Billenthető lehúzó egység a palást- és homlokfelületek és profilok lehúzásához. A pneumatikus mozgatás miatt a köszörűkő és a védőburkolat nem ütközhet a lehúzó egységgel Egyorsós lehúzó egység PEA-TL 67 akár 2 gyémánt-formagörgőhöz. A forgó szerszám miatt biztosított a profilhűség nagyfokú megismételhetősége Az ORBIT gépcsalád műszaki adatai Elforduló lehúzó egység PA 130 TM Profilok kialakítása a gép tengelyeivel és egy CNC-vezérelt elforduló tengellyel. Elektromos mérőberendezés állvánnyal és mérőtapintóval, valamint kalibráló gömbbel ORBIT Köszörülési tartomány mm 200 x x x 800 Mágnesasztal mm 200 x x x 800 Asztal felfogási felülete kiegészítő felülettel mm 200x x x Asztal és orsó-középvonal távolsága mm Asztalterhelés mágnesasztallal együtt, max. kg Asztal magassága a padlótól mm X-tengely, Asztal hosszirányú mozgás, max. mm Előtolási sebesség mm/perc Y- tengely, Köszörűfej függőleges mozgás, max. mm Előtolási sebesség mm/perc Z- tengely, Szán keresztirányú mozgás, max. mm Előtolási sebesség mm/perc Köszörűorsó-hajtás, 3-fázisú motor kw/perc-1 4,5/ ,5/ ,5/1.500 Fordulatszám, max. 1/perc Köszörűkövek (DxSzxd) mm x x 50, x x x x 127 Méretek Szélesség mm Mélység mm Magasság mm Tömeg, vezérlő szekrénnyel kg Műszaki változtatások jogát fenntartjuk

7 Új és meggyőző Az EasySlide vezeték rendszer Az optimális rezgéscsillapítás és a legnyugodtabb futás növelik a köszörülési folyamat precizitását. Ennek eléréséhez az ORBIT gépeket az X-tengelyen hántolt vezetékekkel és a gépasztal alsó felén lévő vezetékeket az új EasySlide csúszó bevonattal láttuk el. Az eredmény: az Ön munkadarabjai különlegesen jó felületminőségben készülnek el. Plusz pontok: EasySlide csúszó vezetékek nagyon nagy kopásállósággal Oldalsó megvezetés előfeszített, kívülről támasztó vezető alkatrészekkel Egymástól elválasztott terhelési és vezeték sík Nagyon nyugodt futás és precizitás Forradalmi: az új, kopásálló EasySlide csúszó bevonat oldalt és a hántolt asztalvezető pályák alatt gondoskodik az extrém nyugodt futásról, a precizitás megnöveléséről és a nagyon jó felületminőségről Bevált A konstrukciós elv Az ORBIT gépek ágya, állványa, keresztszánja, gépasztala és köszörűfeje szürkeöntvényből készül. A 3D-s CAD rendszerben elvégzett végeselem számításoknak köszönhetően az ORBIT gépek merevsége és tömege optimális. 3 gépméret az alábbi köszörülési tartományokkal: mm, mm és mm A keresztszánas kialakítás gondoskodik a köszörűkő változatlan helyzetéről a köszörűfej függőleges vezetékéhez képest a forgácsolási erők közvetlen felvételéről a keresztszán és az asztal vezetékein keresztül Nagy precizitású golyós orsók mindhárom tengelyen A teljes elektromos felszerelés és a vezérlés a SIEMENS-től származik Választhatóan teljes burkolat vagy részburkolás eltolható ajtóval Az X-tengely az újonnan kifejlesztett EasySlide hidrodinamikus csúszó vezetékkel rendelkezik Beállítási üzemmód nyitott ajtó és lengő X-tengely mellett
