1 Intelligens Technológiák gyakorlati alkalmazása Október 2016 Budaörs, Gyár u. 2. SMARTUS Zrt. SMARTUS Nyílt Nap Page 1

2 Ütközésvédelem intelligensen! Németh Zoltán Területi értékesítési vezető SMARTUS Nyílt Nap Page 2

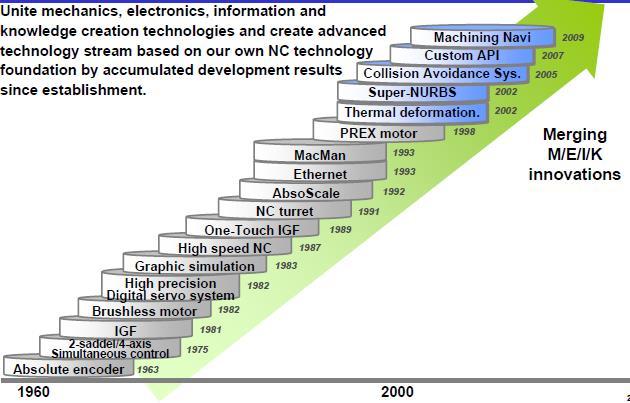

3 Egy kis OKUMA történelem A fejlődés főbb állomásai SMARTUS Nyílt Nap Page 3

4 Ütközésveszély a mindennapokban Bonyolultabb gépek, több tengelyek Csökkenő szériák gyakoribb átállások Egyre komplexebb munkadarabok Rutinból történő munkavégzés TITLE CHAPTER Page 4

5 Hogyan érdemes a munkákat megszervezni? A vállalat ügymenete dönti el Hol történik az NC programok megírása? Gépen G-kódú programozás I-MAP támogatással Gépen One-touch IGF a bonyolultabb feladatokhoz Technológus végzi CAM programmal PC IGF, lehet segítség, vagy nincs szükség rá Milyen mértékig kell program futtatás előtt kipróbálni a programot? Szimuláció Csak program pálya PC-IGF, vagy gépen grafikus szimuláció 3D-VM off line modell és ütközés vizsgálat CAS valós idejű ütközés védelem SSMARTUS Nyílt Nap Page 5

6 Miért fontos? A vasúti átjárón a gyorsvonat 120 km/h sebességgel halad át. Akkor is, ha Ön a síneken tartózkodik A szerszámgép végrehajtja a programozott utasításokat, nem mérlegel, hogy van-e a szerszám vagy az elmozduló elemek útjában bármi is. Ütközések előfordulnak, rendszerint kezelői figyelmetlenségből, nagyon kis százalékban meghibásodás miatt A gép nagy érték, ezen felül az összetört berendezés termelés kiesét okoz. SMARTUS Nyílt Nap Page 6

7 Számoljunk! Ütközés közvetlen kárai: Szerviz óradíj: 50 x 8 óra x 3 nap: Útiköltség: 40 x 6 óra: 240 Anyagköltség: ÖSSZESEN: Közvetett költségek: Termelés kiesés: 50 x 16 óra x 3nap: Elveszített nyereség: Le nem gyártott termékek = nem megszerzett bevétel: X Összes költség egy ütközéskor: X = X TITLE CHAPTER Page 7

8 Mit lehet tenni? A biztosítás is védelem, de csak az anyagi kár enyhítésére szolgál A vezérlőt kell felkészíteni arra, hogy nem várt hatására megálljon Hogyan lehet matematikailag megfogalmazni, mi a nem várt esemény: P (változó) k (küszöb érték) Ha találunk egy üzemi állapot = P(t) függvényt és hozzá egy jól meghatározható k küszöbértéket, mely esetén ha P(t)< k, nincs ütközés, nyert ügyünk van. Milyen mérhető fizikai mennyiség lehet ilyen? SMARTUS Nyílt Nap Page 8

9 Mit lehet tenni? A főorsó terhelése (áram felvétele)? Nem oldja meg a problémát, mert Az ütközés rendszerint nem fogásban történik Nem mindig az orsó ütközik Nem is feltétlenül jár az orsó A tengelyek terhelése (áram felvétele)? Nem oldja meg a problémát, mert Az anyagba való behatolás nagy terhelési csúcsot jelen A forgácsolási erőnél kisebb erővel is hatalmas kárt lehet okozni Az orsót nem védi SMARTUS Nyílt Nap Page 9

10 A MOP-TOOL alkalmazásának korlátai A gyártmányra való beálláskor a terhelés képet fel kell venni A beállításkor elkövetett hibák esetén csak durva túlterhelésre áll meg a gép Új alkatrészre való átálláskor új felvétel szükséges Az OKUMA gépek robosztusak, merevek, orsójuk rendszerint nagy nyomatékú, hiszen a termelékenység a cél Milyen kárt képes egy 1000 Nm nyomatékú orsó tenni, ha téves programot hívunk meg és a készüléket kezdi forgácsolni? SMARTUS Nyílt Nap Page 10

11 Milyen ütközés védelemre van szükség? Amely figyelembe veszi a munkatéren belül található tárgyakat Amely tudja hogy milyen szerszám közlekedik a munkatérben Amely tudja, hogy hol helyezkedik el a munkadarab és azt is tudja, hogyan változik az alakja a forgácsolás közben Ilyen lehet egy külső szimuláció (CAM rendszer), mely mindezt figyelembe veszi Vagy az OKUMA 3D-Virtual Monitor programja SMARTUS Nyílt Nap Page 11

12 Milyen ütközés védelemre van szükség? A külső program csak automata programfutáskor nyújt biztonságot, ha mindent megfelelően szimuláltunk. Nem véd a kezelő hibájától a beállás során Ezért a legbiztonságosabb, ha az ütközésvédelem a gépen fut, nem csak automata, de kézi üzemmódban is működik SMARTUS Nyílt Nap Page 12

13 Mi az a CAS? Olyan ütközésvédelmi rendszer, mely a gép vezérlőjén fut. Az OKUMA OSP vezérlők lehetővé teszik valós idejű ütközés védelem használatát Esztergán Marógépen Multifunkciós gépen Ne utólag fájjon a fejünk Kérdés, hogy mikor jelent előnyt, hogyan könnyíti meg az életünket? SMARTUS Nyílt Nap Page 13

14 CAS a legújabb P300 vezérlőn CAS = Collision Avoidance System Aktív ütközés védelem a munkatéren belül Teljes biztonság Használható Auto, MDI, Manual üzemmódokban Valós idejű védelem SMARTUS Nyílt Nap Page 14

15 CAS a legújabb P300 vezérlőn A munkafolyamat, előkészület: Megfogás Munkadarab kiválasztás Szerszám kiválasztás modellek a szerszámhoz definiáltan TITLE CHAPTER Page 15

16 CAS- előnyök, hátrányok ELŐNYÖK: Teljes biztonság Használható Auto, MDI, Manual üzemmódokban Valós idejű védelem HÁTRÁNYOK: Pontos előkészítést igényel SSMARTUS Nyílt Nap Page 16

17 Mit láthatunk a gépeken? SSMARTUS Nyílt Nap Page 17
