SFERA 825 portálos CNC megmunkálóközpont 5 interpolációs tengellyel, fix asztallal, 360 forgatható fejjel

Átírás

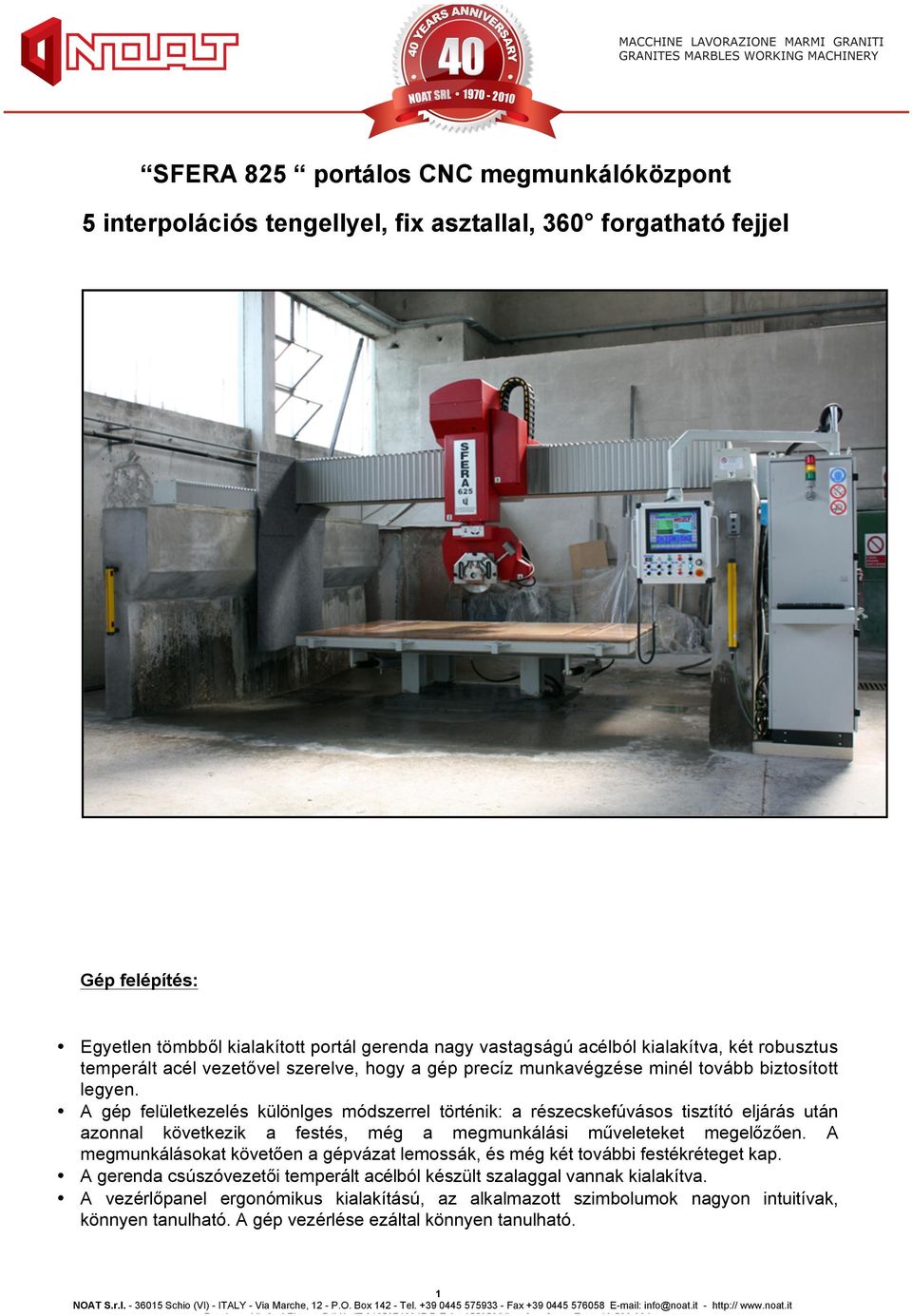

1 SFERA 825 portálos CNC megmunkálóközpont 5 interpolációs tengellyel, fix asztallal, 360 forgatható fejjel Gép felépítés: Egyetlen tömbből kialakított portál gerenda nagy vastagságú acélból kialakítva, két robusztus temperált acél vezetővel szerelve, hogy a gép precíz munkavégzése minél tovább biztosított legyen. A gép felületkezelés különlges módszerrel történik: a részecskefúvásos tisztító eljárás után azonnal következik a festés, még a megmunkálási műveleteket megelőzően. A megmunkálásokat követően a gépvázat lemossák, és még két további festékréteget kap. A gerenda csúszóvezetői temperált acélból készült szalaggal vannak kialakítva. A vezérlőpanel ergonómikus kialakítású, az alkalmazott szimbolumok nagyon intuitívak, könnyen tanulható. A gép vezérlése ezáltal könnyen tanulható. 1

2 Mozgási mechanizmusok: A fűrészkocsi golyósorsós csapágyakon mozog, melyek nagy precizitást és stabilitást biztosítanak a szerszámnak, dupal THK megvezetéssel. A fűrészlap emelése négy csúszópapuccsal, golyósorsós csapágyakon történik, melyek temperált acél vezetősíeneken futnak. Mindez garantálja a kiemelt pontosságot a fűrészlap pozícionálásakor és elősegíti a vibrációk elnyelését. A munkaegységet teljes egészében védőburkolatok és fúvókák védik, elkerülendő, hogy a por és a vízpermet csökkentsék a gép időtállását. A tengelyek mozgatásának a pontosságát, melyeket brushless motorok és nagy precíziós hajtóművek mozgatnak, az alkalmazott veszített fogaskerék-fogasléc megoldás garantálja. A kábelek mozgatását robusztus kábeltakaró burkolatok védik. A gép munkaasztal fix, de kérhető dönthető kivitelben is. A védőburkolatok és a biztonsági berendezések a CE norma előírásainak megfelelően vannak kialakítva. CNC vezérlés: 5 interpolációs tengelyes vezérlés, fix, nem forgatható munkaasztallal, a fűrészlap tartó fej 360 forgatható és dönthető is 0-90 között teljesen automatikusan motorral. CNC megmunkálóközpont vágásokhoz (és profilozáshoz) főleg csíkokhoz kialakítva, mert a magas fordulatszámnak köszönhetően a fűrészlap tartó fej sok időt takarít meg bármely vágási munkafolyamat során a vágás irányától függetlenül. Összefoglalva tehát az alább műveletek végezhetőek a gépen automata üzemmódban: Csíkok vágása: Interpolált lineáris vágások a munkaasztalon bármely irányban 2

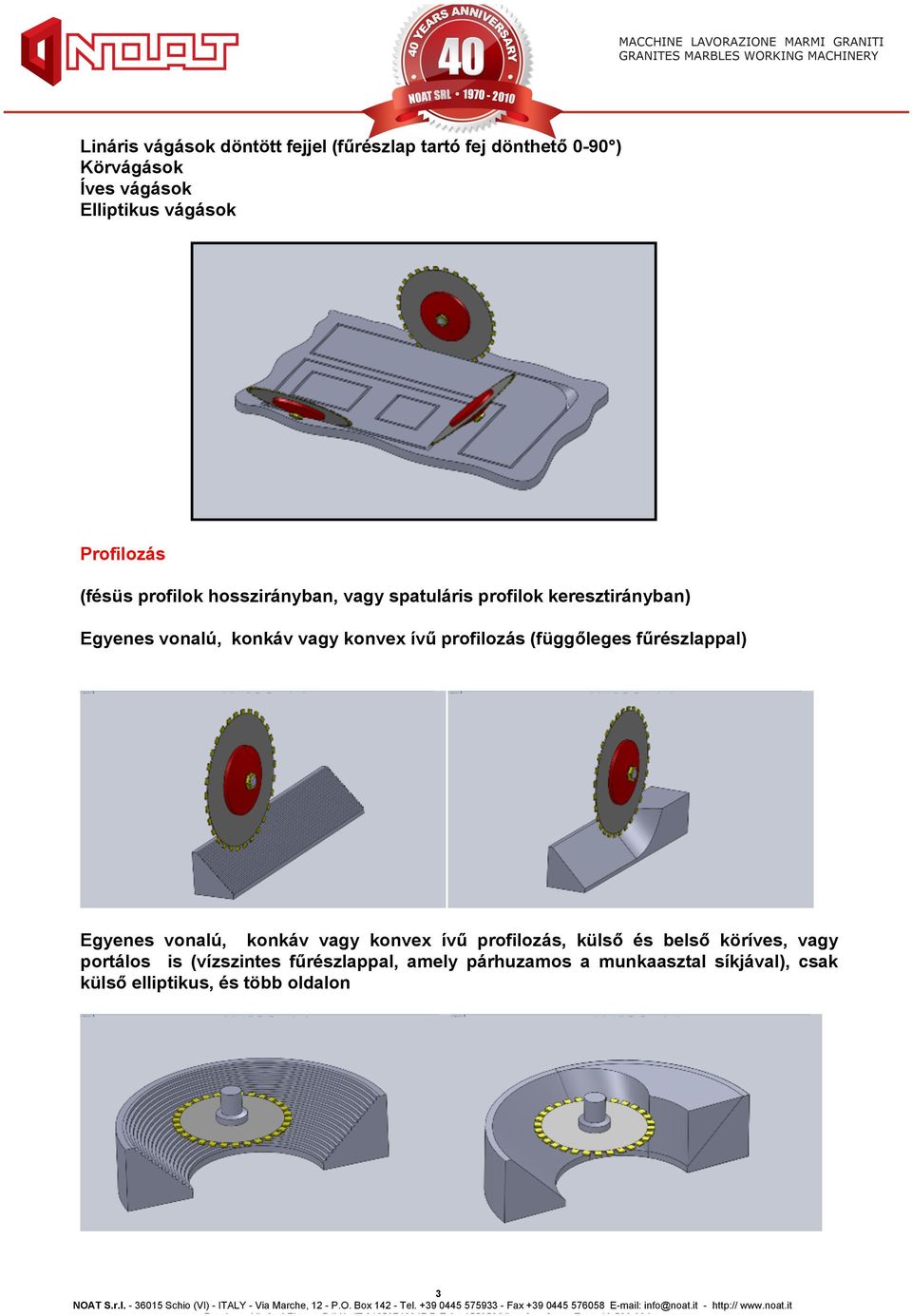

3 Lináris vágások döntött fejjel (fűrészlap tartó fej dönthető 0-90 ) Körvágások Íves vágások Elliptikus vágások Profilozás (fésüs profilok hosszirányban, vagy spatuláris profilok keresztirányban) Egyenes vonalú, konkáv vagy konvex ívű profilozás (függőleges fűrészlappal) Egyenes vonalú, konkáv vagy konvex ívű profilozás, külső és belső köríves, vagy portálos is (vízszintes fűrészlappal, amely párhuzamos a munkaasztal síkjával), csak külső elliptikus, és több oldalon 3

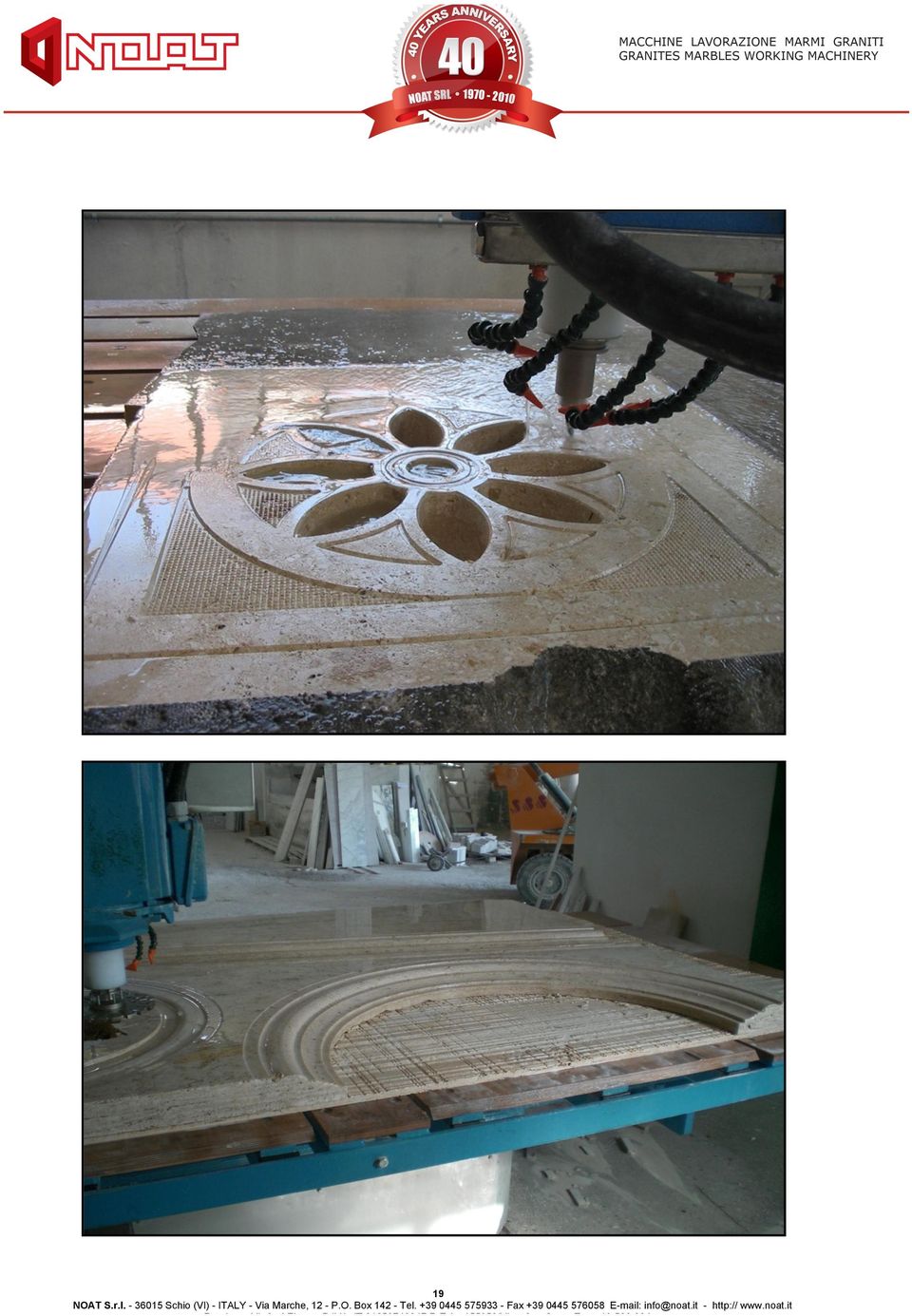

4 Ha a gép fel van szerelve a 15 kw opciós marótengellyel, akkor használhatóak különböző további szerszámok is a gépen. BEMARÁSOK Furatok, zuhanytálcák, mosogatókádak, melyek mélysége a gép hasznos függőleges elmozdulásámak felel meg. Két vagy három dimenziós változatos domborművek 4

5 A legnépszerűbb eljárás a profil főbb pontjainak automatikus felismertetése (kartonból, vagy bármi egyéb anyagból készítve), mert ez lehetővé teszi a felhasználó számára, hogy néhány perc alatt megírja a programot a távvezérlő panel használatával, mellyel könnyedén leolvashatóak a pontok a munkaasztalon, és azonnal láthatóvá válik a rajz a software segítségével. Gép vezérlés: A Micro 80 OMNIA CNC vezérlés kezelni tudja a gép interpolációs tengelyeit. Parametrikus programozás, 9 különböző trazverszális méretbeállítási lehetőséggel, amely 99 alkalommal ismételhető a fűrészlap tartó fej forgatásával a függőleges vágásokhoz. Automata vágási lehetőség egy vagy több áteresztésből előre beállított vágásmélységgel minden vágástípus esetén. A fűrészlap leengedésének programozása és megjelenítése (lehetséges eltérő vágásmélység beállítása az előtolási és a visszatérő vágás között) Automatizmus az utolsó vágásnál gránit esetén, ha az átmenő vágás (a gép az utolsó vágást nagyon lassan hajtja végre visszafelé, hogy ne károsítsa az alapanyag alsó oldalát). Szabályozható motorteljesítmény a motor és a szerszámok védelme érdekében, hogy ezek ne érhesse a megengedettnél nagyobb terhelés. Végálláskapcsolók elektronikus beállítása hossz- és kereszirányú vágásokhoz Autodiagnosztika, a hibaüzenet megjelenítésvel a kijelzőn. Memória a munkafolyamat folytatáshoz áramkimaradás esetére. Automata fűrészlaphűtés. Automata kenés. Hosszabb vagy rövidebb (PAUSE v. STOP) leállítás, ha vízhiány alakul ki. A CNC program képes külső munkaprogramok fogadására egyéb PC-ről soros porton keresztül. 5

6 CAD: A software kompatibilis a Windows XP/2000 e WIN 7 operációs rendszerekkel, és úgy lett kifejlesztve, hogy egy könnyű és gyors iterface-t biztosítson a felhasználó számára. A képzés a gép beüzemelésekor történik. Egy megmunkálás megvalósítása 3 részből ál: rajz, a munkadarab pozícionálása, megmunkálás. Lehetséges más softwarek rajzainak importálása és exportálása, amelyek elmenthetőek DXF formátumban. De van számos olyan lehetőség is, amellyel át lehet alakítani egy rajzot gyorsan és könnyedén. A szabálytalan profilok rajzainak leegyszerűsítéséhez be lehet importálni közvetlenül a képernyőre a laser által a gépen leolvasott pontokat. A pontok importálása használható a munkadarab pozíciójának meghatározására is a munkaasztalon. A munka fizikai végrehajtásának utolsó fázisa a megmunkálás beprogramozása, amikor a gépkezelő meghatározza az útvonalakat, amelyeken a fűrészlapnak haladnia kell. A fűrészlapok fel vannak töltve egy archív könyvtárba, amely megkönnyíti a már elmentett adatok gyors bevitelét (fordulatszám, előtolási/visszatérési sebesség, áteresztések száma, szerszámátmérők, prioritások, stb.) A programozás befejezésekor lehetőség van a szerszámútvonal szimulálására. Technikai jellemzők: - Hosszirányú elmozdulás, X irány mm Keresztirányú elmozdulás, Y irány mm Fűrészlap süllyedése, Z irány mm Inverterrel szabályozható felsőmarótengely /min fűrészlapokhoz, ISO 40 patronos szerszámokhoz (pneumatikus csatlakozással) - Fűrészlap és gyémántszerszám védőburkolat átmérője mm Fűrészlap védőburkolat átmérője mm Max fűrészlap átmérő mm Vízszintesen forgatható motorizált fej da Dönthető motorizált fej da 0-90 : - Fix munkaasztal mm. 3500x Kábeltartó a keresztirányú mozgásokhoz - Lézer - Sebesség X tengely m/min Sebesség Ytengely m/min Sebesség Z tengely m/min. 4 - Sebesség C tengely (forgatás) 3sec Sebesség A tengely (döntés) 2 sec

7 - A Sfera vezérlése Touch Screen monitorral és felső vezérlőpanellal 7

8 Lézeres profilbeolvasás, azonnal leképezéssel a PC-n. Fűrészlap- és szerszámvezérlő software. Új generációs, automata vezérlésű CNC megmunkálóközpont Micro OMINA vezérléssel 5 interpolációs tengellyel, minden típusú profilhoz, melyek korábban a PC-n kidolgozásra kerültek. Teljes teljesítmény: kw 23 Vízfogyasztás: l/min. 30 Tiszta víz fogyasztás a felsőmarótengelyhez l/min. 5 8

9 9

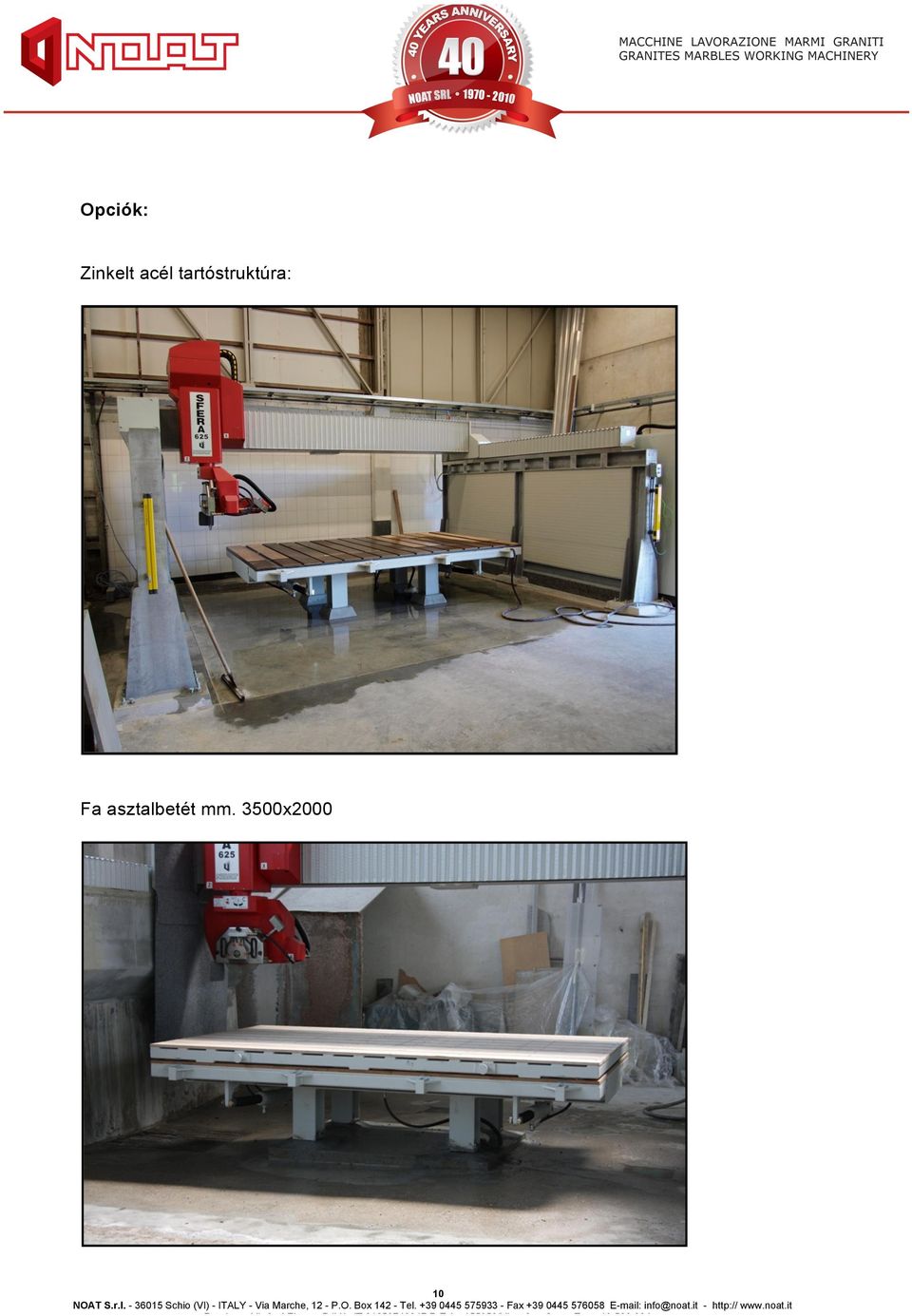

10 Opciók: Zinkelt acél tartóstruktúra: Fa asztalbetét mm. 3500x

11 Dönthető hidraulikus asztal (teherbírás kg Elektronikus vezérlésű software az alapanyag videós beolvasásához 11

12 CNC vezérlésű interpolációs eszterga programmal együtt az alábbi megmunkálásokhoz: egyszerű oszlopok, profilozott oszlopok, csavart oszlopok, oszlopfők, szobrok, stb. (max. megmunkálható hossz: 3200mm, max. átmérő: 1000mm, teherbírás: 2000kg) Egyszerű hengeres oszlopok gyártásához, akár változó átmérővel is elegendő a standard felszereltség részét képező Worklist software Komplikáltabb oszlopok gyártásához bármilyen alap és profil esetén, és szobrok gyártááshoz szükséges a teljes WCAM software, mely adott esetben helyettesítheti a Worklist softwaret is: 12

13 13

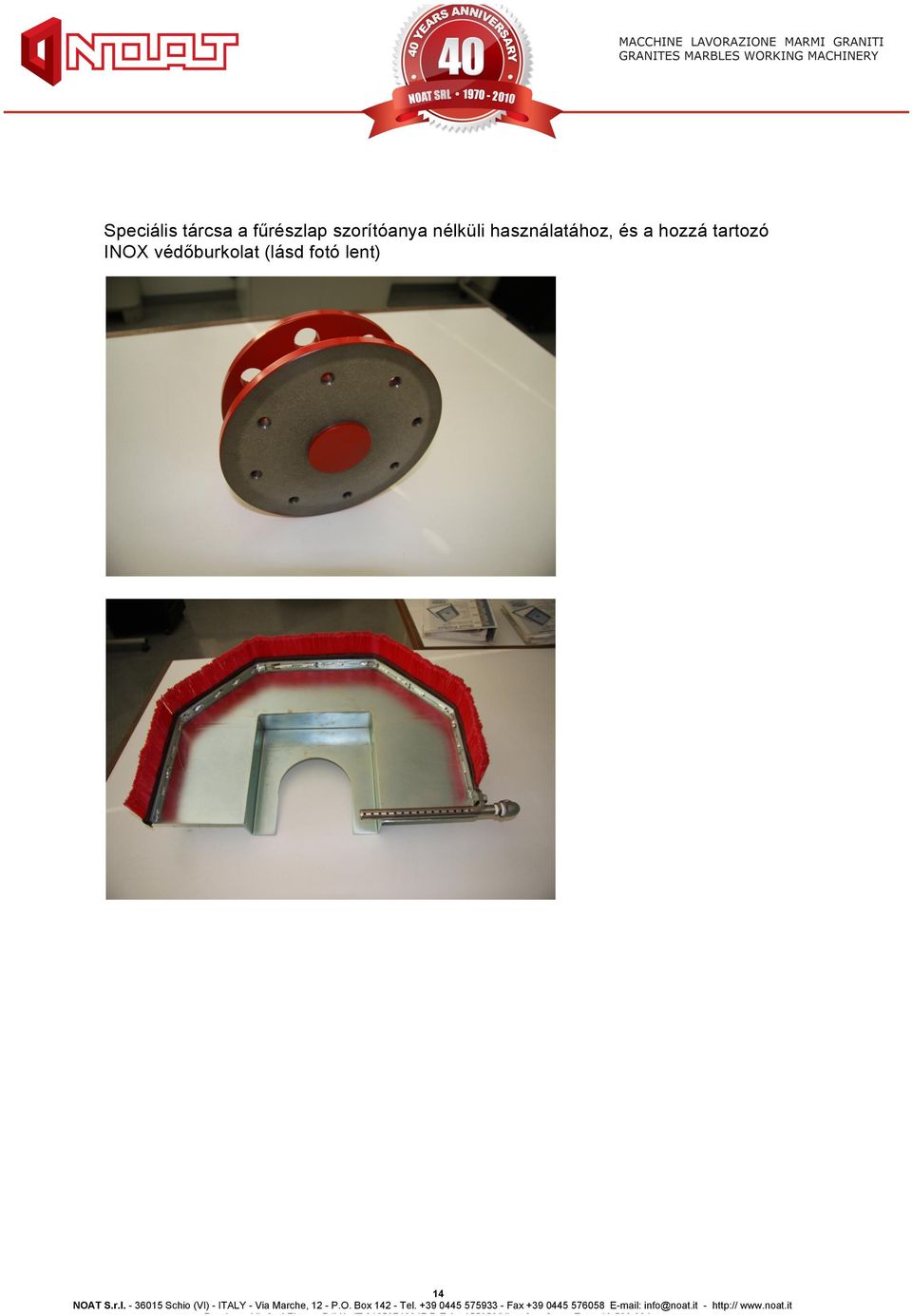

14 Speciális tárcsa a fűrészlap szorítóanya nélküli használatához, és a hozzá tartozó INOX védőburkolat (lásd fotó lent) 14
