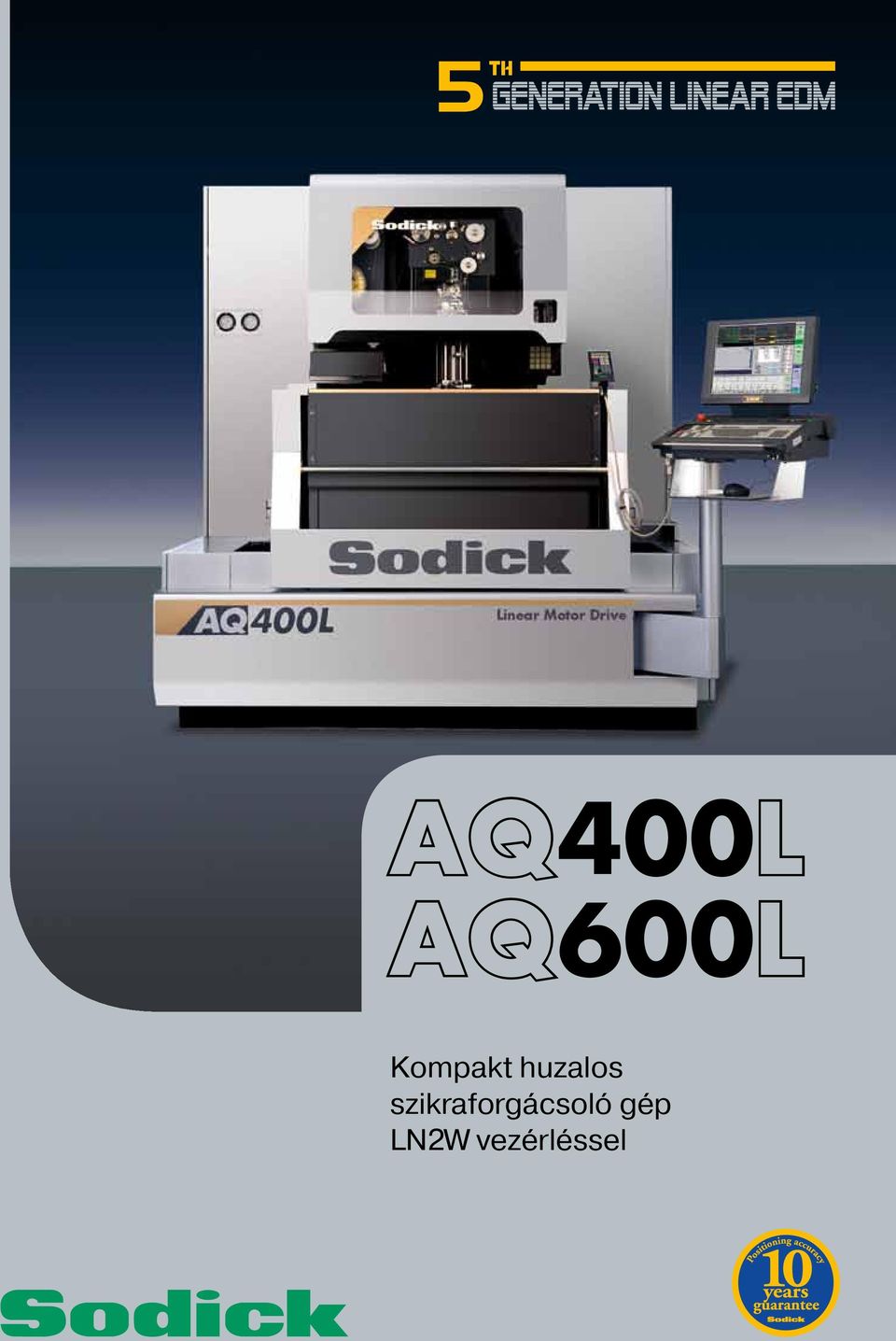

1 AQ0L AQL Kompakt huzalos szikraforgácsoló gép LN2W vezérléssel

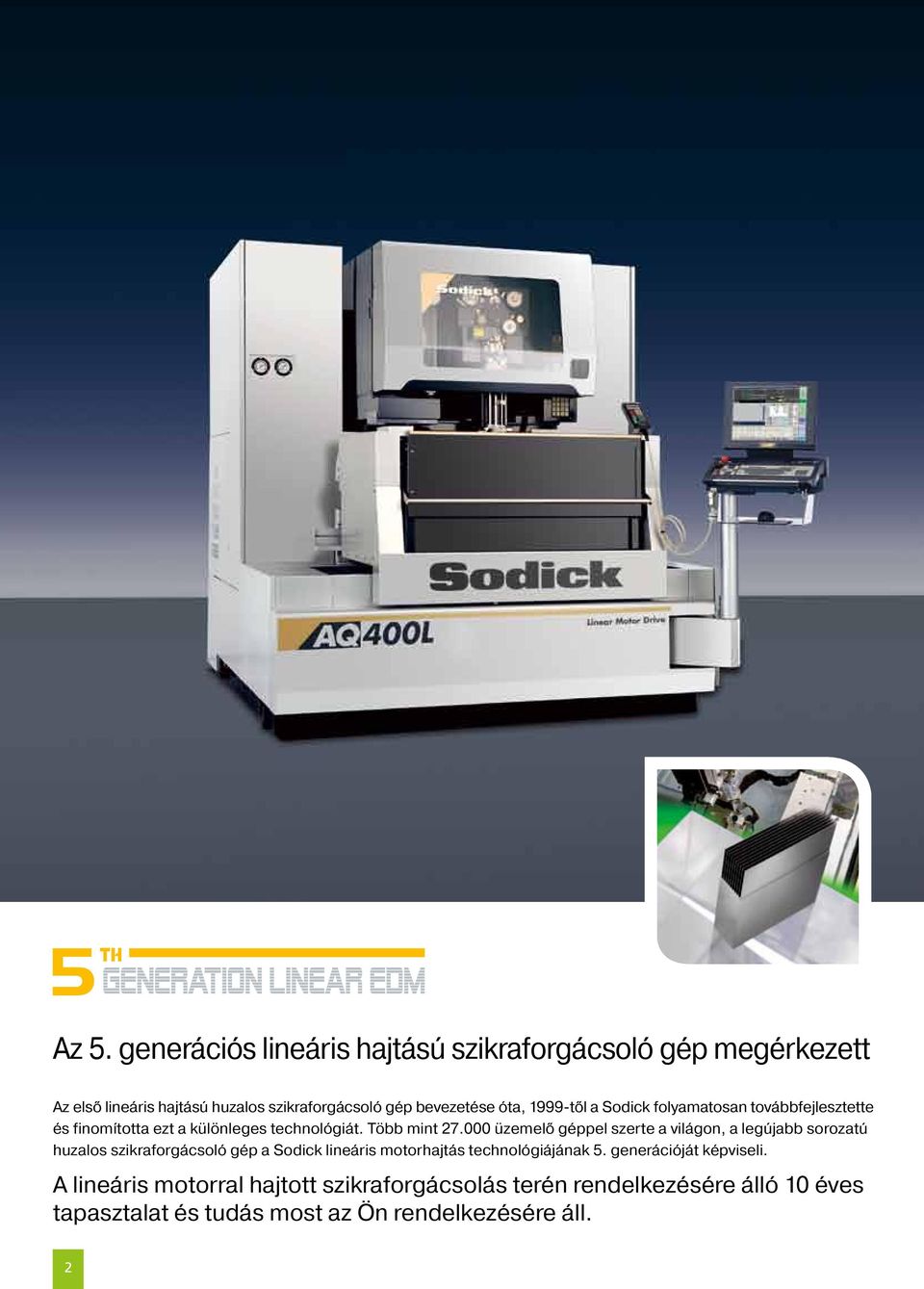

2 Az. generációs lineáris hajtású szikraforgácsoló gép megérkezett Az első lineáris hajtású huzalos szikraforgácsoló gép bevezetése óta, 1999-től a Sodick folyamatosan továbbfejlesztette és finomította ezt a különleges technológiát. Több mint üzemelő géppel szerte a világon, a legújabb sorozatú huzalos szikraforgácsoló gép a Sodick lineáris motorhajtás technológiájának. generációját képviseli. A lineáris motorral hajtott szikraforgácsolás terén rendelkezésére álló éves tapasztalat és tudás most az Ön rendelkezésére áll. 2

3 A lineáris motorhajtást használva a Sodick tömbös és huzalos szikraforgácsoló gépek olyan bonyolult megmunkálási műveleteket is el tudnak végezni, melyek a hagyományos golyósorsós szikraforgácsoló gépekkel nem lehetségesek. A lineáris motorral hajtott szikraforgácsoló gépek kiküszöbölik a golyósorsók szükségességét és a hozzájuk tartozó hátrányokat. A Lineáris Motorok használata megszűnteti a golyósorsók kopásából eredő pontosságváltozást a gép egész élettartama alatt (több mint évig). A Sodick olyannyira biztos gépei teljesítményében és pontosságában, amely több mint tíz évig is tart, hogy egyetlen gyártóként a világon év garanciát vállal minden Lineáris Motorhajtású Szikraforgácsoló Gépének a pozícionálási pontosságára. 3

4 A legtöbb 9,000 eladott modell 03 óta Ezek a modellek a megelőző modell AQ360L/AQ60L bemutatása óta a Sodick olyan házon belül gyártott technológiáit alkalmazva lettek fejlesztve, mint a lineáris motorok, kerámia alkatrészek, öntött gépszerkezet és a saját NC vezérlés. 03 óta ez a kompakt gép sorozat a mai AQ0L/AQL gép szériává fejlődött, több mint 9000 eladott géppel, melyek különféle gyártási és megmunkálási igényeket elégítenek ki szerte a világon Standard tulajdonságok Nagyfokú szilárdság Tech 1 A Sodick 3D tervezőrendszerekkel történő géptervezésben szerzett tapasztalata, a legújabb számítógépes fejlesztési technológiák és számos szimuláció eredményeként egy olyan tökéletesített, optimális szerkezetű alap gépfelépítményt hozott létre, amely mintegy 70%-kal jobb stabilitású. A deformáció, a torzulás minimalizált, lehetővé téve ezzel a csúcssebességű és nagy gyorsulású lineáris motorok optimális teljesítményét. A különálló X- és Y-tengelyek és a hatékony, erős gépfelépítmény nagyobb elmozdulást, kisebb helyigényt és nagypontosságú megmunkálást biztosít. Kompakt Tech 2 A szilárd öntött géptest egy keretszerkezetes platformra van felszerelve, ami lehetővé teszi, hogy a gép és a hozzá tartozó egységek (generátor, dielektrikum rendszer* és a hűtő egység) egy komplett egységbe legyenek építve, így a gép alapterülete csökken, és egyszerűbbé válik a gép telepítése is. 4 *Az AQL gépnek különálló dielektrikum

5 Standard tulajdonságok Lineáris motor hajtás Tech 3 A Sodick lineármotorja egy vibrációmentes direkthajtás, amely egyedülálló gyorsulással és holtjátékmentes pozícionálási pontossággal bír. Dinamikus reakciósebessége, a precíziós megmunkáláshoz szükséges stabilitása, valamint teljesítménye karbantartás nélkül sem csökken az idő múltával. A Sodick által folyamatosan tökéletesített K-SMC (Sodick Motion Controller) hajtásszabályozás révén a lineármotorok még jobb teljesítményre képesek. Szikraköz Figyelés Sodick Motion Controller NC Egység Huzal Munkadarab Gap Detection Motor Hajtás NC Egység Huzal Munkadarab Lineáris Mérőléc Lineáris Motor Sodick Motion Controller Motor Golyósorsó Hagyományos Golyósorsó Dekóder Az abszolút lineáris üveg mérőléc bevezetésével nem kell minden bekapcsoláskor referenciapontot felvenni. A kezelő folyamatosan teljes pozícionálási ellenőrzést kap, ezáltal a beállításhoz szükséges idő jelentősen lerövidül. Kerámia alkatrészek Tech 4 Az AG0L és AGL huzalos szikraforgácsoló gépek munkaasztala és kritikus részei kerámiából készülnek. A házon belül gyártott kerámia alkatrészek a jobb elektromos szigetelésüknek, kopásállóságuknak, és a stabilitásuknak köszönhetően, valamint nagyon alacsony hőtágulásuk (kevesebb, mint egyharmada az öntöttvasnak), keménységük és öregedésállóságuk miatt ideálisak a precíziós megmunkáláshoz. A Sodick új hatékony vezérlése Tech Az AQ huzalos szikraforgácsoló gép széria a Sodick legújabb generációjú vezérlését használja, amely tökéletesen alkalmas a csúcs-sebességű és hatékony precíziós megmunkáláshoz. A modern operációs rendszeren alapuló NC vezérlő rendszer összekapcsolva a generátorral kiváló eredményeket nyújt. A 1 érintőképernyős kezelőfelület egyszerű beállítást és kezelést biztosít. Elektrolízis-mentes Megmunkálás Tech 6 A Sodick megalkotta az elektrolízis-mentes áramkört, ami megóvja a munkadarabot az oxidálódástól, roncsolódástól és a rozsdásodástól. Nagy frekvenciájú impulzus megy át az elektróda és a munkadarab között, ami beégésmentes és elektrolízis-mentes csúcssebességű vágást biztosít.

6 Standard tulajdonságok FJ AWT Automatikus huzalbefűzés Tech 7 Az új AWT (automatikus huzalbefűzés) rendszer lehetővé teszi az elárasztásos és a nem elárasztásos befűzést is. Az egyenesebb huzalvég érdekében történő hővel való huzal elvágás kombinálása az új vízsugár funkciójával a Sodick AWT rendszert még hatékonyabbá és fejlettebbé teszi. A zárt huzalvezetők a kompakt AQ szériában együtt használva az FJ AWT rendszerrel tovább növeli a termelékenységet és hatékonyságot. 2D tervezés és integrált vágási feltételek Tech 8 A Heart NC programozó szoftver, amely lehetővé teszi a CAD fájlok (DXF) importálását alapfelszereltség minden AQ szériájú gépben. Az alsó és felső kontúrok módosítása, bonyolult fogaskerekek, magtalan formák és a szabad formájú görbék könnyen megtervezhetőek. Továbbá egy beépített, vágási feltételeket tartalmazó adatbázis is segít abban, hogy a geometria automatikusan a megfelelő vágási feltétellel legyen integrálva. Ez az adat számos munkadarab anyaghoz elérhető, így a Sodick tapasztalata és szakértelme mindenki számára hozzáférhető. Kevés karbantartást igénylő tartálytömítés Tech 9 A tartálytömítés öblítés funkció biztosítja a nagypontosságú és stabil megmunkálást. Egyúttal könnyebb és ritkább karbantartást tesz lehetővé és megnöveli a tömítés élettartamát. Taper Flex Ez az opció a nagyszögű fokos vágásnál segít a pontos szögérték elérésében. Itt max. 4 fokos szög vágására van lehetőség. A Taper Flex 4 használata egyszerű, nem igényel külön betanulást. Ez a bővítmény három részből áll úgymint: speciális huzalvezetők, egy kompenzációs berendezés és egy speciális szoftver. L-Cut (Huzaldaraboló) Jumbo Feeder (Huzallellátó Egység) A Jumbo Feeder huzalellátó egység 0 kg-os huzaltekercset is elbír, így biztosítja a hosszú idejű folyamatos megmunkálást. A huzaldaraboló a használt huzalt apró darabokra vágja a könnyebb és helytakarékosabb kezelés érdekében. WS-4P/P (4. és. tengely) A Sodick saját, házon belül kifejlesztett forgó asztala A- vagy B-tengelyként szintén opcionális bővítmény, mely az elforgatást és a szimultán megmunkálást teszi lehetővé. 6

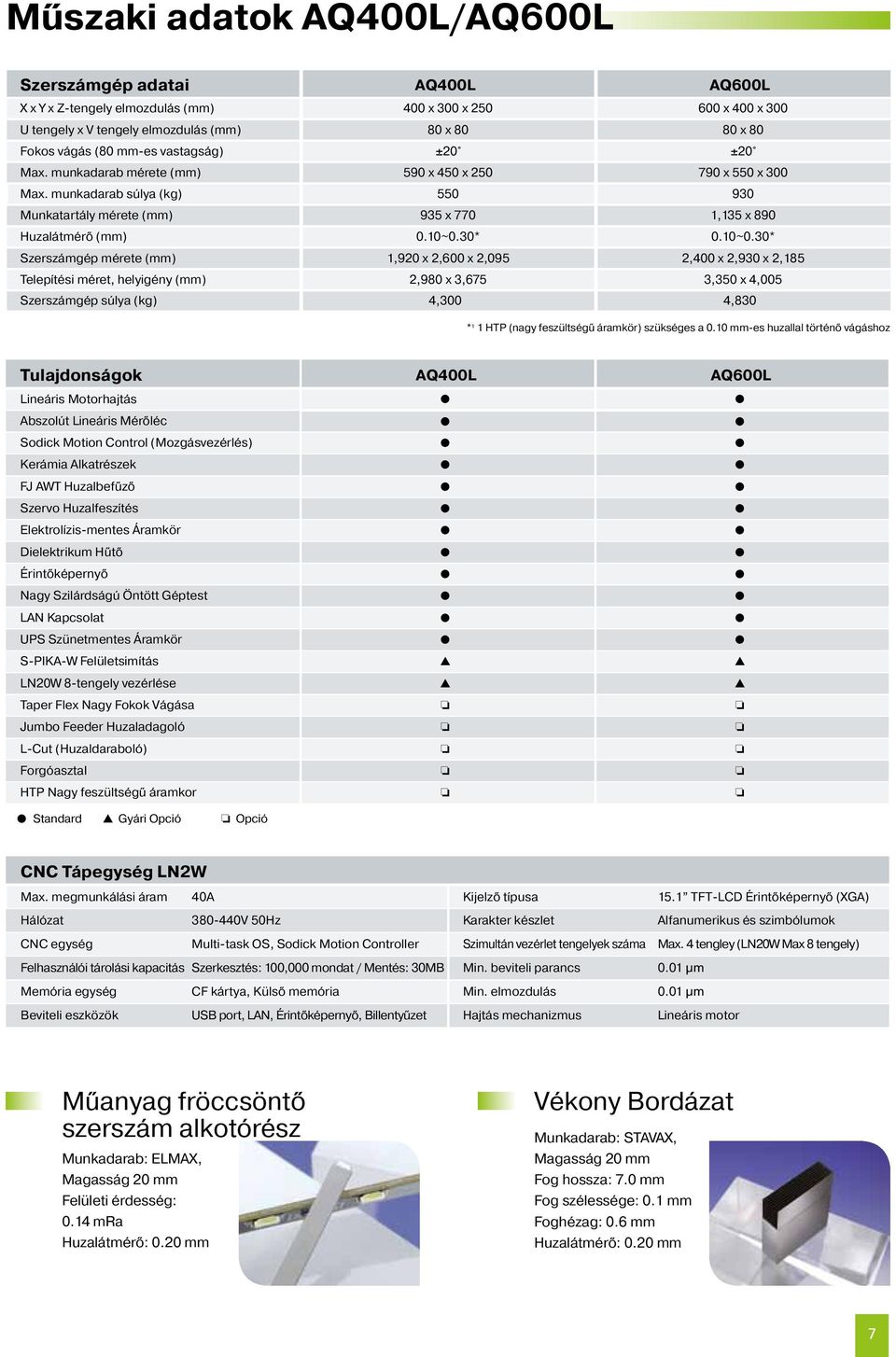

7 Műszaki adatok AQ0L/AQL Szerszámgép adatai AQ0L AQL X x Y x Z-tengely elmozdulás (mm) 0 x 0 x 20 x 0 x 0 U tengely x V tengely elmozdulás (mm) 80 x x 80 Fokos vágás (80 mm-es vastagság) ± ± Max. munkadarab mérete (mm) 90 x 40 x x 0 x 0 Max. munkadarab súlya (kg) 0 9 Munkatartály mérete (mm) 93 x 770 1,13 x 890 Huzalátmérő (mm) 0.~0.* 0.~0.* Szerszámgép mérete (mm) 1,9 x 2, x 2,09 2,0 x 2,9 x 2,18 Telepítési méret, helyigény (mm) 2,980 x 3,67 3,30 x 4,00 Szerszámgép súlya (kg) 4,0 4,8 * 1 1 HTP (nagy feszültségű áramkör) szükséges a 0. mm-es huzallal történő vágáshoz Tulajdonságok AQ0L AQL Lineáris Motorhajtás l l Abszolút Lineáris Mérőléc l l Sodick Motion Control (Mozgásvezérlés) l l Kerámia Alkatrészek l l FJ AWT Huzalbefűző l l Szervo Huzalfeszítés l l Elektrolízis-mentes Áramkör l l Dielektrikum Hűtő l l Érintőképernyő l l Nagy Szilárdságú Öntött Géptest l l LAN Kapcsolat l l UPS Szünetmentes Áramkör l l S-PIKA-W Felületsimítás s s LNW 8-tengely vezérlése s s Taper Flex Nagy Fokok Vágása o o Jumbo Feeder Huzaladagoló o o L-Cut (Huzaldaraboló) o o Forgóasztal o o HTP Nagy feszültségű áramkor o o l Standard s Gyári Opció o Opció CNC Tápegység LN2W Max. megmunkálási áram A Kijelző típusa 1.1 TFT-LCD Érintőképernyő (XGA) Hálózat 380-4V 0Hz Karakter készlet Alfanumerikus és szimbólumok CNC egység Multi-task OS, Sodick Motion Controller Szimultán vezérlet tengelyek száma Max. 4 tengley (LNW Max 8 tengely) Felhasználói tárolási kapacitás Szerkesztés: 0,000 mondat / Mentés: MB Min. beviteli parancs 0.01µµm Memória egység CF kártya, Külső memória Min. elmozdulás 0.01µµm Beviteli eszközök USB port, LAN, Érintőképernyő, Billentyűzet Hajtás mechanizmus Lineáris motor Műanyag fröccsöntő szerszám alkotórész Munkadarab: ELMAX, Magasság mm Felületi érdesség: 0.14µmRa Huzalátmérő: 0. mm Vékony Bordázat Munkadarab: STAVAX, Magasság mm Fog hossza: 7.0 mm Fog szélessége: 0.1 mm Foghézag: 0.6 mm Huzalátmérő: 0. mm 7

8 Min./Max Min./Max Min./Max.20 Min./Max (X (Y-Stroke) 0 (Y-Stroke) M8 Tap depth (Y-Stroke) M8 32-M8 Tap depth 16 Tap depth (for clump to work) (X-Stroke) (X-Stroke) 134 AQL (X-Stroke) M8 Tap depth (Y-Stroke) Min./Max Min./Max. 00 Min./Max (X-Stroke) M8 Tap depth M8 Tap depth 16 (for clump to work) 0 (X-Stroke) Min./Max AQ0L (Y-Stroke) 0 23-M8 Tap depth (X-Stroke) (Y-Stroke) M8 Tap depth create your future Sodick Europe Ltd. Sodick Contact Rowley Drive, Baginton Coventry, CV3 4FG United Kingdom Phone +44 (0) europe@sodick.eu.com online
