1 Központi kommunikációs egység Synco 00 és Synco RXB készülékekhez OZW Központi kommunikációs egység Synco rendszerek távkezelésére és távfelügyeletére. Alkalmazási terület Rendszer Épületek Üzemeltetők Az OZW.. központi kommunikációs egység része a Synco rendszernek. A kommunikációs egység olyan fűtési/hűtési/létechnikai rendszerekben használható, amelyek felügyelete egy diszpécserközpontból van ellátva. A diszpécserközpont egy olyan számítógép, melyen telepítve van az ACS... rendszerkezelő szoftver. Ha nincs diszpécserközpont, akkor a risztások/hibajelzések továbbíthatóak mobiltelefonra SMS formájában, faxra, személyhívóra vagy re. Tipikus alkalmazások: Önkormányzati épületek Közintézmények Iskolák Kisebb ipari létesítmények Társasházak Az ilyen rendszerek üzemeltetői általában: Szerviz cégek Önkormányzati csoportok Kivitelező cégek Iskolai gondnokságok Házfelügyeleti szervek CENhu Siemens Building Technologies HVAC Products

2 Funkciók Az OZW központi kommunikációs egység detektálja a csatlakoztatott Synco szabályozókat az automatikus készüléklistalétrehozás funkcióval lehetővé teszi a Synco szabályozók közvetlen elérését egy diszpécserközpontból, amely közvetlenül a helyszínen vagy modemen keresztül csatlakozik a rendszerhez felügyeli a Synco szabályozókat és potenciálmentes kontaktust a riasztásokat egy számítógépre küldi közvetlenül vagy modemen keresztül a riasztásokat modemen keresztül továbbítja mobiltelefonra (SMS), faxra*, személyhívóra* és re* (szoftver verzió.0 vagy újabb) rendelkezik időprogrammal a riasztásokhoz rendelkezik a rendszer- és mesteróra funkciókkal * csak GSM modem segítségével lehetséges Típusjelölés Megnevezés Típus Központi kommunikációs egység Synco szabályozóhoz OZW.0 Központi kommunikációs egység 0 Synco szabályozóhoz OZW.0 Központi kommunikációs egység Synco szabályozóhoz OZW. Műanyag takarólemez a sorkapcsokhoz Rendelés és szállítás Rendeléskor kérjük adja meg a pontos típusjelölést. A sorkapcsok takarólemezét külön kell megrendelni. A takarólemez szállítási terjedelme tatalmazza mindkét takarólemezt (alacsony- és magasfeszültségű oldal), valamint a szükséges kábelkötegelőket. Készülékkombinációk Synco szabályozók A következő típusú KNX terminállal rendelkező Synco szabályozók csatlakoztathatóak a központi kommunikációs egységehez: RMH fűtésszabályozók RMU univerzális szabályozók QAW beltéri egységek RXB egyedi helyiséghőmérséklet szabályozók (csak Konnex-Logóval) Szoftver Az ACS szoftvert tartalmazó számítógép a következő módon csatlakoztatható a központi kommunikációs egységhez: Az RS- porthoz, közvetlenül vagy modemmel A Konnex busz porthoz az OCI00 interfésszel Konnex (Konnex busz) A következő dokumentációk részletesebb információval rendelkeznek a KNX buszról: Megnevezés Tartalom Adatlap száma Adatlap Konnex busz N Bázisdokumentáció Kommunikáció Konnex buszon P Dokumentáció Megnevezés Telepítési leírás Bázisdokumentáció Adatlap száma G P /9 HVAC Products

3 Technikai kivitel Kommunikáció Telefonos kapcsolat Modemes kapcsolat létrehozásakor az alábbi ábrán látható megengedett kombinációkat figyelembe kell venni. Z0 RS- Modem PC with ACS... PC with reception Pager Fax machine Telephone network Modem Mobile phone for SMS reception RS- OZW Modem és protocol támogatás Riasztásfogadó Számítógép ACS... szoftverrel SMS (mobiltelefon) Személyhívó SMS (mobiltelefon) Fax Telefon szolgáltató és protocol támogatás Nincs külöleges követelmény Vezetékes hálózat UCP vagy TAP támogatással Vezetékes hálózat TAP támogatással GSM szolgáltató GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását faxra Szükséges modem az OCI..-hez Hayes-kompatibilis analóg, ISDN vagy GSM modem GSM modem (pl.: Siemens TC) Személyhívó GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását személyhívóra GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását címre /9 HVAC Products 00.0.

4 Közvetlen kapcsolat Közvetlen kapcsolat esetén a kommunikációs egység és a PC között nullmodem kábelre van szükség. RS- Null modem PC with ACS... OZW Z0 Nullmodem 9-pólusú nullmodem kábel 9-pólusú link kábel Anya Anya Anya Anya Terminál Terminál Terminál Terminál TD TD TD TD RD RD RD RD RTS RTS RTS RTS CTS 8 8 CTS CTS 8 8 CTS DSR DSR DSR DSR GND GND GND GND DCD DCD DCD DCD DTR Z0 DTR DTR Z DTR Paraméterek beállítása Portok Synco szabályozók Digitális bemenetek Az OZW.. központi kommunikációs egység paramétereit PC-n futó ACS... szoftver segítségével lehet beállítani, mely az RS- porton vagy az OCI00 interfészen keresztül csatlakozik az KNX hálózathoz. A központi kommunikációs egység porttal rendelkezik: 9-pólusú RS- port (anya) -pólusú sorkapocs a KNX busz részére A diszpécserközpotból a csatlakoztatott Synco szabályozók alábbi paramétereit (csak néhányat megemlítve) lehet megváltoztatni vagy megjeleníteni a központi kommunikációs egység segítségével: Hőmérsékletek Alapjelek Korlátozások Üzemmódok Heti fűtési- és szabadságprogramok Igény esetén a központi kommunikációs egység detektálja a KNX buszon hozzákacsolt Synco szabályozókat. A központi kommunikációs egység digitális bemenettel rendelkezik potenciálmentes kontaktusok csatlakoztatására. A bemenetek polaritása (normál/fordított) beállítható. Tipikus bemenetek lehetnek: Gyűjtött hibajelek a rendszerből (pl.: kazánreteszelés) Szivattyúk hibajelei Hőkioldók hibajelei Folyadékszint-szabályozók jelei, stb. /9 HVAC Products

5 Riasztások A központi kommunikációs egység a következő típusú hibákat képes detektálni: Hibajelzés a digitális bemeneteken Synco szabályozók meghibásodása Belső készülékhibák Minden hibaforrásnál (központi kommunikációs egység, digitális bemenetek, LPB) külön-külön megharározható az, hogy a riasztás akkor történjen meg, amikor a hiba keletkezett, vagy akkor, amikor a hiba keletkezett és akkor is amikor megszűnt. A hibaüzenetek maximum különböző riasztásfogadóhoz küldhetőek el. Különböző típusú riasztásfogadók (PC, SMS, stb.) vegyesen alkalmazhatóak. A központi kommunikációs egység támogatja a számítógépekre telepített ACS... rendszerkezelő programot, az SMS fogadókat, valamint rendelkezik faxokra, személyhívókra és címekre továbbított rövid üzenetekhez szükséges beállítási lehetőségekkel (csak GSM modemmel lehetséges). A pontos beállítások az adott telefonszolgáltatótól függenek és általa vannak dokumentálva. A hiba azonosítása után a központi kommunikációs egység azonnal továbbítja a hibaüzenetet a riasztásfogadókhoz. Amennyiben a központi kommunikációs egység használta a telefonvonalat, a következő híváskezdeményezés előtt figyelembe veszi a beállítható hívások közötti időkorlátozást, amely minimálisan perc. Ha a központi kommunikációs egység nem tudja a hibaüzenetet továbbítani, akkor a beállított időközök elteltével addig ismétli azt, amíg sikerrel továbbítani tudja, vagy eléri a beállított üzenetküldési számot. A rendszer hibátlan működésének periodikus jelzésére meghatározott időközönként rendszer riport továbbítható. Mechanikai kivitel Felépítés Az OZW központi kommunikációs egység alaplapból, házból és nyomtatott áramköri lapból áll, amely tartalmazza a csatlakozókat is (felső rész: KNX és digitális bemenetek; alsó rész: hálózati feszültség). A készülék ezen kívül rendelkezik LEDdel, gombbal, RS- csatlakozóval és RS- DIP-kapcsolóval. Z Modem reset gomb RS- csatlakozó Sorkapocs terminálok (KNX és digitális bemenetek) Konnex bus gomb LED programozási mód jelzésére Alaplap Ház 8 LED működés jelzésére 9 LED riasztások jelzésére 0 Sorkapocs terminálok (AC 0 V) RS- és Riasztás DIP-kapcsoló HVAC Products /9

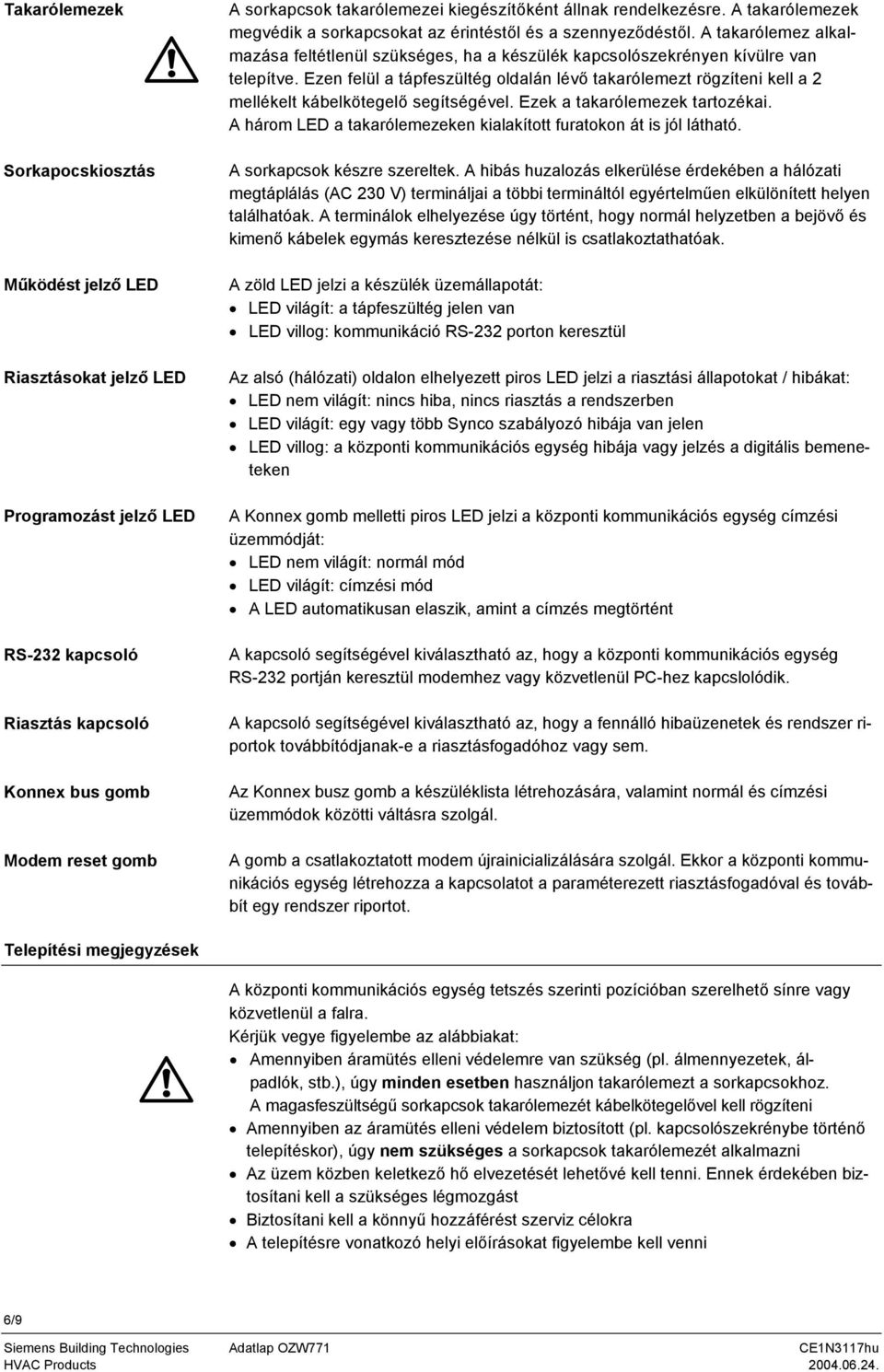

6 Takarólemezek Sorkapocskiosztás Működést jelző LED Riasztásokat jelző LED Programozást jelző LED RS- kapcsoló Riasztás kapcsoló Konnex bus gomb Modem reset gomb A sorkapcsok takarólemezei kiegészítőként állnak rendelkezésre. A takarólemezek megvédik a sorkapcsokat az érintéstől és a szennyeződéstől. A takarólemez alkalmazása feltétlenül szükséges, ha a készülék kapcsolószekrényen kívülre van telepítve. Ezen felül a tápfeszültég oldalán lévő takarólemezt rögzíteni kell a mellékelt kábelkötegelő segítségével. Ezek a takarólemezek tartozékai. A három LED a takarólemezeken kialakított furatokon át is jól látható. A sorkapcsok készre szereltek. A hibás huzalozás elkerülése érdekében a hálózati megtáplálás (AC 0 V) termináljai a többi termináltól egyértelműen elkülönített helyen találhatóak. A terminálok elhelyezése úgy történt, hogy normál helyzetben a bejövő és kimenő kábelek egymás keresztezése nélkül is csatlakoztathatóak. A zöld LED jelzi a készülék üzemállapotát: LED világít: a tápfeszültég jelen van LED villog: kommunikáció RS- porton keresztül Az alsó (hálózati) oldalon elhelyezett piros LED jelzi a riasztási állapotokat / hibákat: LED nem világít: nincs hiba, nincs riasztás a rendszerben LED világít: egy vagy több Synco szabályozó hibája van jelen LED villog: a központi kommunikációs egység hibája vagy jelzés a digitális bemeneteken A Konnex gomb melletti piros LED jelzi a központi kommunikációs egység címzési üzemmódját: LED nem világít: normál mód LED világít: címzési mód A LED automatikusan elaszik, amint a címzés megtörtént A kapcsoló segítségével kiválasztható az, hogy a központi kommunikációs egység RS- portján keresztül modemhez vagy közvetlenül PC-hez kapcslolódik. A kapcsoló segítségével kiválasztható az, hogy a fennálló hibaüzenetek és rendszer riportok továbbítódjanak-e a riasztásfogadóhoz vagy sem. Az Konnex busz gomb a készüléklista létrehozására, valamint normál és címzési üzemmódok közötti váltásra szolgál. A gomb a csatlakoztatott modem újrainicializálására szolgál. Ekkor a központi kommunikációs egység létrehozza a kapcsolatot a paraméterezett riasztásfogadóval és továbbít egy rendszer riportot. Telepítési megjegyzések A központi kommunikációs egység tetszés szerinti pozícióban szerelhető sínre vagy közvetlenül a falra. Kérjük vegye figyelembe az alábbiakat: Amennyiben áramütés elleni védelemre van szükség (pl. álmennyezetek, álpadlók, stb.), úgy minden esetben használjon takarólemezt a sorkapcsokhoz. A magasfeszültségű sorkapcsok takarólemezét kábelkötegelővel kell rögzíteni Amennyiben az áramütés elleni védelem biztosított (pl. kapcsolószekrénybe történő telepítéskor), úgy nem szükséges a sorkapcsok takarólemezét alkalmazni Az üzem közben keletkező hő elvezetését lehetővé kell tenni. Ennek érdekében biztosítani kell a szükséges légmozgást Biztosítani kell a könnyű hozzáférést szerviz célokra A telepítésre vonatkozó helyi előírásokat figyelembe kell venni /9 HVAC Products

7 Beüzemelési megjegyzések A központi kommunikációs egység beüzemelését csak szakember végezheti el A csomagolásban található telepítési leírás részletes információt ad a beüzemelésről A központi kommunikációs egység beüzemeléséhez szükség van ACS rendszerkezelő szoftverre és egy számítógépre, mely az OCI00 interfésszen vagy közvetlenül az RS- csatlakozón keresztül van csatlakoztatva A paramétereket beállítása elvégezhető előre, vagy a későbbiekben a helyszínen A telefonszolgálatót és a modem típusát a beüzemelés előtt kell kiválasztani a riasztásfogadó típusának függvényében GSM modem alkalmazása esetén a SIM kártyával szemben támasztott követelmények az alábbiak: alkalmas legyen adatátvitelre (DATA szolgáltatás) a PIN-kód kérése funkció hatástalanítva legyen Műszaki adatok General unit data Tápfeszültség AC 0 V ±0 % Névleges frekvencia 0/0 Hz Teljesítményfelvétel VA Digitális bemenetek (P, P) Potenciálmentes kontaktusok részére Megengedett környezeti hőmérséklet Szállítási és tárolási +0 C Üzemi 0 0 C Megengedett környezeti páratartalom F osztály az IEC szerint Tömeg 0. kg Busz terhelési szám (E) 0. Óra működési tartaléka áramszünetkor h Csatlakozóterminálok huzalozása Csatlakozóterminálok hálózati tápellátáshoz és alacsonyfeszültségű eszközökhöz Sorkapcsonként: tömör vagy érvéghüvelyezett vezetékek ér: 0. mm. mm ér: 0. mm. mm ér: nem megengedett Normák és szabványok megfelelőségek EMC direktívák 89//EEC Alacsonyfeszültségű direktívák //EEC Elekrtomágneses megfelelőség Érzékenység EN Emisszió EN Védettségi besorolás Takarólemezek nélkül IP 0 az EN 0 9 szerint Takarólemezekkel IP 0 az EN 0 9 szerint Biztonsági besorolási osztály II az EN 0 90 szerint Konnex busz Vezeték -eres vezeték, nem felcserélhető, az OZW... nem táplálja a buszt Baud ráta 900 SMS küldési protokollok Vezetékes telefonhálózatban GSM telefonhálózatban UCP (Universal Computer Protocol) TAP (Telocator Alphanumeric Protocol) AT+ (extended AT command set) RS- port Szabvány V./EIA D Kábelhossz max. m Csatlakozó 9-pólusú, D-sub, apa HVAC Products /9

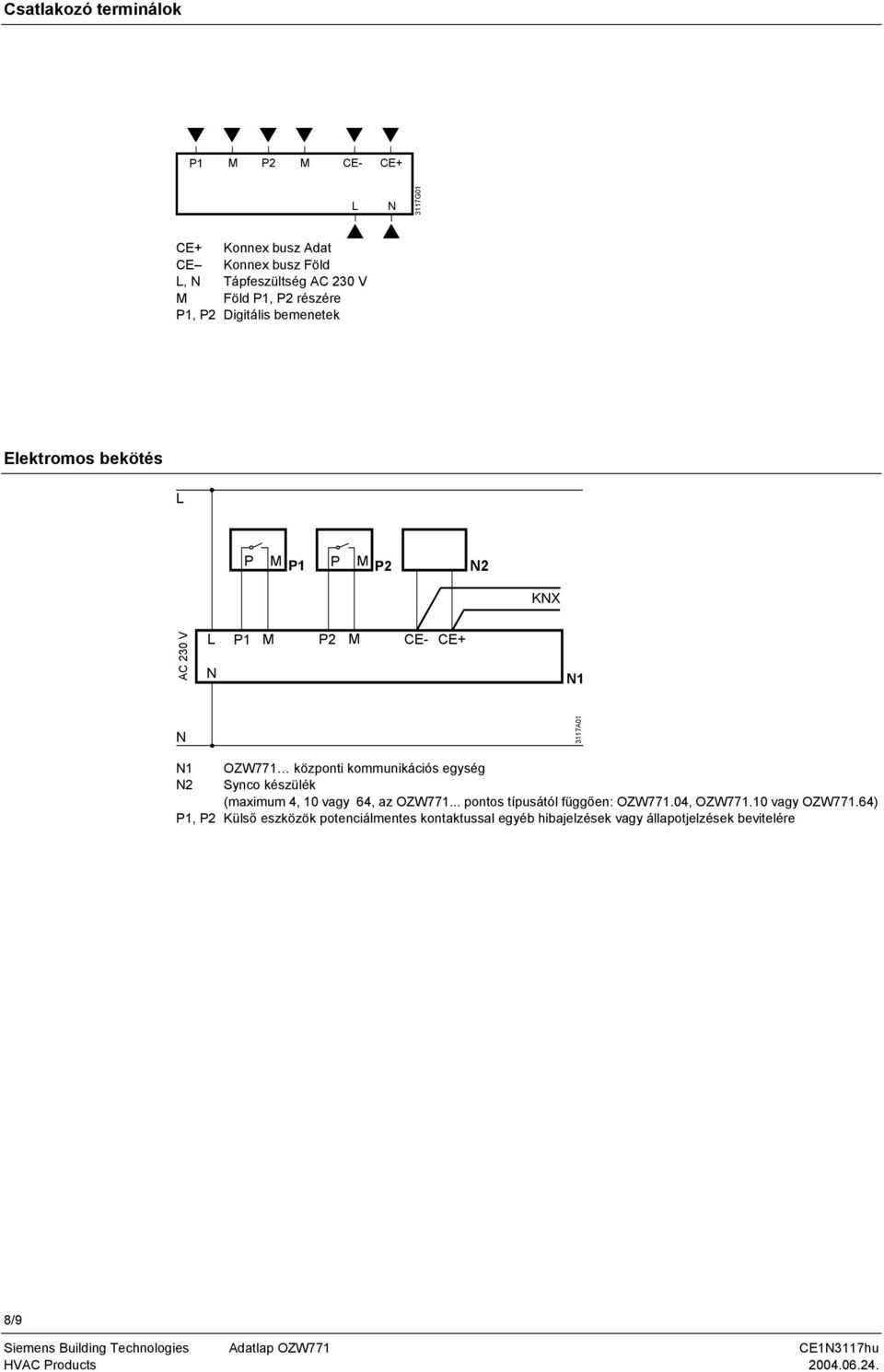

8 Csatlakozó terminálok P M P M CE- CE+ L N G0 CE+ Konnex busz Adat CE Konnex busz Föld L, N Tápfeszültség AC 0 V M Föld P, P részére P, P Digitális bemenetek Elektromos bekötés L P M P P M P N KNX AC 0 V L N P M P M CE- CE+ N N A0 N OZW központi kommunikációs egység N Synco készülék (maximum, 0 vagy, az OZW... pontos típusától függően: OZW.0, OZW.0 vagy OZW.) P, P Külső eszközök potenciálmentes kontaktussal egyéb hibajelzések vagy állapotjelzések bevitelére 8/9 HVAC Products

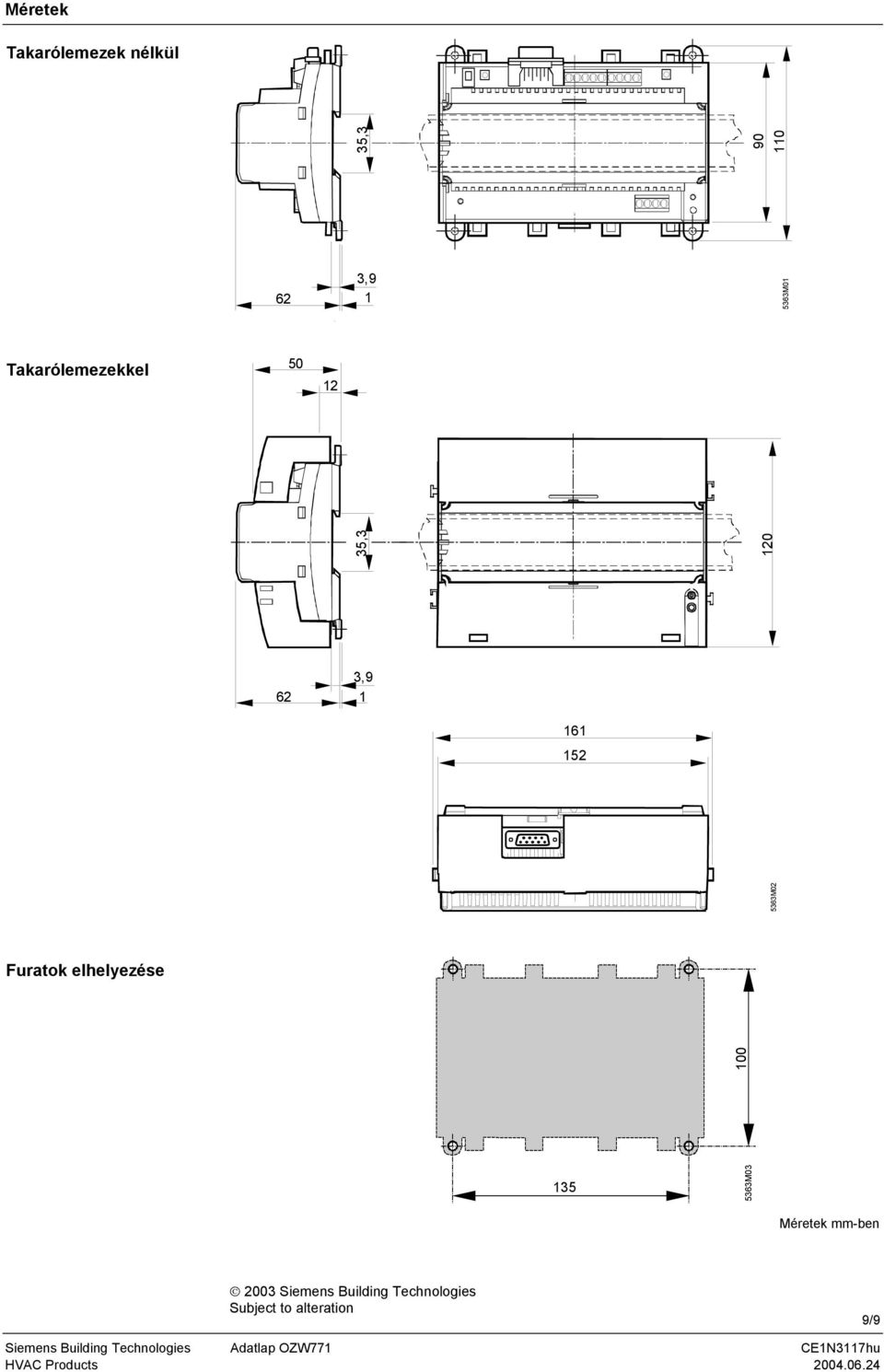

9 Méretek Takarólemezek nélkül, 90 0,9 M0 Takarólemezekkel 0,9 M0, 0 Furatok elhelyezése 00 M0 Méretek mm-ben 00 Siemens Building Technologies Subject to alteration 9/9 HVAC Products 00.0.
