1 5 641 Rendszerkezelő szoftver Kezelő, szerviz és alarm szoftver CD V40-tól ACS700 PC szoftver fűtési-, légtechnikai- és távfűtési rendszerek kezelésére, távfelügyeletére és üzembe helyezésére, valamint a fogyasztási és egyéb adatok távleolvasására Microsoft Windows verzió Felhasználási terület Távfelügyelet OZW771 központi kommunikációs egységgel: Synco rendszerek távkezelése és távfelügyelete, melyek készülékei (RMU, RMH, RXB, QAW740, stb) egymással Konnex busz (KNX) segítségével vannak összekötve Távfelügyelet OCI600 és OCI611 központi kommunikációs egységgel: Fűtési rendszerek távkezelése és távfelügyelete, melyek készülékei (RVD, RVA, RVP, impulzus adapterek, hőmérséklet érzékelők/adapterek, DI modulok, relémodulok) egymással LPB busz (Local Process Bus) segítségével vannak összekötve Távfelügyelet OZW10 és OZW111 M-busz központi kommunikációs egységekkel: M-busz kompatibilis készülékek (szabályozók és fogyasztásmérők) távkezelése és távfelügyelete távfűtési és egyéb rendszerekben M-busz kompatibilis fogyasztásmérők adatainak gyűjtése számlázási célból Fogyasztási adatok gyűjtése rádiófrekvenciás kommunikáción alapuló Siemca AMR rendszerekben OZW10 M-busz központ és WTX16 vagy WTT16 hálózati adapterek segítségével LPB-busz kompatibilis szabályozók diagnosztikája és üzembe helyezése OCI69 és OCI700 interfészek segítségével CE1N5641hu Siemens Building Technologies HVAC Products

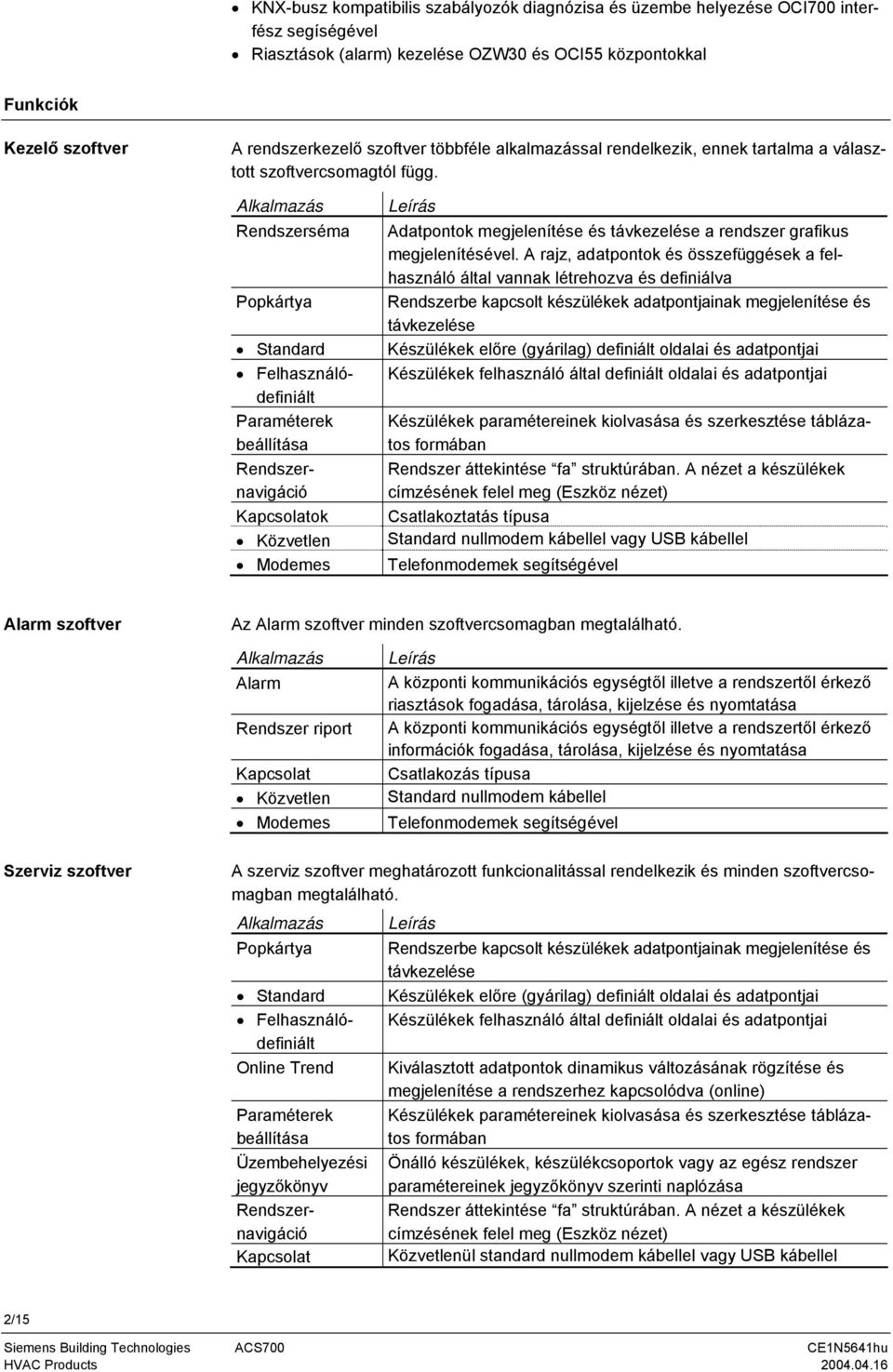

2 KNX-busz kompatibilis szabályozók diagnózisa és üzembe helyezése OCI700 interfész segíségével Riasztások (alarm) kezelése OZW30 és OCI55 központokkal Funkciók Kezelő szoftver A rendszerkezelő szoftver többféle alkalmazással rendelkezik, ennek tartalma a választott szoftvercsomagtól függ Alkalmazás Rendszerséma Popkártya Standard Felhasználódefiniált Paraméterek beállítása Rendszernavigáció Kapcsolatok Közvetlen Modemes Leírás Adatpontok megjelenítése és távkezelése a rendszer grafikus megjelenítésével A rajz, adatpontok és összefüggések a felhasználó által vannak létrehozva és definiálva Rendszerbe kapcsolt készülékek adatpontjainak megjelenítése és távkezelése Készülékek előre (gyárilag) definiált oldalai és adatpontjai Készülékek felhasználó által definiált oldalai és adatpontjai Készülékek paramétereinek kiolvasása és szerkesztése táblázatos formában Rendszer áttekintése fa struktúrában A nézet a készülékek címzésének felel meg (Eszköz nézet) Csatlakoztatás típusa Standard nullmodem kábellel vagy USB kábellel Telefonmodemek segítségével Alarm szoftver Az Alarm szoftver minden szoftvercsomagban megtalálható Alkalmazás Alarm Rendszer riport Kapcsolat Közvetlen Modemes Leírás A központi kommunikációs egységtől illetve a rendszertől érkező riasztások fogadása, tárolása, kijelzése és nyomtatása A központi kommunikációs egységtől illetve a rendszertől érkező információk fogadása, tárolása, kijelzése és nyomtatása Csatlakozás típusa Standard nullmodem kábellel Telefonmodemek segítségével Szerviz szoftver A szerviz szoftver meghatározott funkcionalitással rendelkezik és minden szoftvercsomagban megtalálható Alkalmazás Leírás Popkártya Rendszerbe kapcsolt készülékek adatpontjainak megjelenítése és távkezelése Standard Készülékek előre (gyárilag) definiált oldalai és adatpontjai Felhasználódefiniált Készülékek felhasználó által definiált oldalai és adatpontjai Online Trend Kiválasztott adatpontok dinamikus változásának rögzítése és megjelenítése a rendszerhez kapcsolódva (online) Paraméterek beállítása Üzembehelyezési jegyzőkönyv Rendszernavigáció Kapcsolat Készülékek paramétereinek kiolvasása és szerkesztése táblázatos formában Önálló készülékek, készülékcsoportok vagy az egész rendszer paramétereinek jegyzőkönyv szerinti naplózása Rendszer áttekintése fa struktúrában A nézet a készülékek címzésének felel meg (Eszköz nézet) Közvetlenül standard nullmodem kábellel vagy USB kábellel 2/15 HVAC Products

3 Funkciók a központi kommunikációs egységekkel A funkciók a kiválasztott központi kommunikációs egység típusától függenek Központi kommunikációs egység típusa Funkció OZW771 Rendszerséma Popkártya Online Trend Paraméterek beállítása Üzembehelyezési jegyzőkönyv Rendszernavigáció Alarm Rendszer riport Kapcsolat Közvetlen 1) 1) 1) 1) 1) 1) 1) 1) 2) Modemes 1) Szabványos nullmodem kábellel 2) USB kábellel OCI600 OCI611 OZW10 OZW111 OZW30 OCI55 OCI69 OCI700 Berendezések kombinációi Rendszerek száma A rendszerek száma mindegyik szoftverrel és alkalmazással korlátlan Készülékek száma egy rendszerben A Kezelő szoftverben a készülékek száma egy rendszeren belül korlátozott Ezzel szemben az Alarm és a Szerviz szoftverben a készülékek száma korlátlan A készülékek számának korlátozására az ACS700 kreditrendszert használ Minden rendszerhez kapcsolt készülék egy meghatározott értékkel csökkenti a rendelkezésre álló kreditek számát A készülékek maximális számát tehát a kreditek száma korlátozza Minden egyes új rendszernél a teljes mennyiségű kereditszám áll rendelkezésre Új rendszereket korlátlan számban lehet létrehozni Az ACS700-ban foglalt kreditek száma 200 Az egyes készülékek által fogyasztott kreditek száma a következő: Készülék típusa Kredit OCI600, OCI611, OZW10, OZW111, OZW OCI69, OCI700, WTX16, WTT16, KNX line coupler 0 Synco RMU7, RMH7, RLU2 8 Synco RXB* 2 Synco QAW740 1 SIGMAGYR RVL, RVP, RVD 8 SONOHEAT, SONOGYR 3 MEGATRON2, VOLUTRON2 2 MEMOTRON, AEW212, PadpulsM1 1 Más gyártók készülékei 8 Ismeretlen készülékek 8 * csak KNX logoval ellátott RXB készülékek HVAC Products /15

4 PC hardverigény PC komponens Processzor RAM HDD Monitor Portok Minimum igény Pentium 100 MHz, 233 MHz ajánlott 32 MB, 128 MB ajánlott 350 MB üres tártelület Rendszerenként további 20 MB ajánlott VGA standard , 256 szín Ajánlott: SVGA standard , 16bit színmélység USB 11 és újabb vagy COM 19,200 Baud-ig (közvetlen csatlakozással vagy modemen keresztül) Párhuzamos port a hardverkulcs részére Operációs rendszer Windows 98, second edition Windows ME Windows NT 40, service pack 6 Windows 2000 Windows XP Floppy meghajtó 3½", 144 MB CD-ROM Single Telefonhálózaton keresztüli kommunikációhoz modemekre van szükség A modemekhez a Windows alatti driverek használhatóak Típusjelölés Az ACS700 csomagolása a teljes szoftvert tartalmazza A szoftver használatához licenszre nincs szükség Típus ACS700 Másolásvédelem nincs Rendelés és szállítási terjedelem Standard csomag Rendelés Rendeléskor kérjük adja meg a pontos típusjelölést: ACS700 Szállítási terjedelem A csomagolás tartalma: CD-ROM a következő szofverekkel kezelő szoftver szerviz szoftver alarm szoftver batchjob szoftver (licensz szükséges) dokumentáció Telepítési leírás Dokumentáció Szoftver Típus ACS7 ACS700 ACS712 ACS713 ACS715 ACS741 ACS785 Dokumentáció Bázisdokumentáció CE1P5640en Felhaszálói leírás CE1U5640en Telepítési leírás CE1G5640xx Adatlap száma CE1N5641hu Adatlap száma CE1N5643en Adatlap száma CE1N5644en Adatlap száma CE1N5645en Adatlap száma CE1N5647en Adatlap száma CE1N5648en 4/15 HVAC Products

5 Rendszerek Rendszer típusa Synco 700 / Synco RXB HVAC szabályozók Konnex kommunikációval Konnex busz Konnex busz, rendszerleírás ACS600 és OCI600, kezelőszoftver és központi kommunikációs egység Local Process Bus (LPB), Rendszerképzés Local Process Bus (LPB), Alapvető beüzemelési adatok Local Process Bus (LPB), Alapvető rendszeradatok M-busz rendszer M-busz rendszer, alapvető rendszer-adatok Siemeca AMR rendszer Dokumentáció Készülékcsalád leírása CE1S3110en Adatlap száma CE1N3127en Bázisdokumentáció CE1P3127en Bázisdokumentáció CE1P2529en Bázisdokumentáció CE1P2370E Adatlap száma CE1N2032E Adatlap száma CE1N2030E Bázisdokumentáció CE1P5361en Adatlap száma CE1N5361E Adatlap száma CE1N2870en Központi kommunikációs egységek Típus OZW771 központi kommunikációs egység OCI600 központi kommunikációs egység OCI611 központi kommunikációs egység OZW10 M-busz központi egység OZW111 M-busz központi egység OCI700 szerviz interfész Dokumentáció Adatlap száma CE1N3117hu Bázisdokumentáció CE1P3117en Telepítési leírás CE1G3117xx Adatlap száma CE1N2529E Felhasználói leírás CE1U2529E Adatlap száma CE1N2533hu Telepítési leírás CE1G2533xx Adatlap száma CE1N5362E Felhasználói leírás CE1U5362E Adatlap száma CE1N5363en Telepítési leírás CE1G5363xx Adatlap száma CE1N5655en Technikai jellemzők Kezelő és szerviz szoftver Általános információ A kezelő és a szerviz szoftver a következő alkalmazásokkal rendelkezik: A következő alkalmazások többször is elindíthatók és párhuzamosan használhatók: Rendszerséma Popkártya Online Trend Paraméterek beállítása Üzembehelyezési jegyzőkönyv Több alkalmazás egyszerre is használható (pl: Rendszerséma és Popkártya) Az aktív alkalmazások (pl: Online Trend) a háttérben is futtathatók Felhasználó-definiált beállítások a következő alkalmazásokban és nézetekben lehetségesek: Rendszerséma Popkártya A szoftver tartalmazza a támogatott berendezések készülékadatait (device description) A készülékadatok a következőket határozzák meg: adatpontok a vonatkozó funkciókkal linkek az alkalmazásokhoz HVAC Products /15

6 Rendszerséma Ez az alkalmazás lehetővé teszi a rendszer grafikus úton történő megjelenítését (önálló készülékek vagy készülékcsoportok) a következő lehetőségekkel: a rendszersémán megjelenített adatpontok automatikus frissítése alapjelek módosítása a grafikus felületről más rendszersémákra való ugrás linkek segítségével létrehozható A Felhasználó-definiált rendszersémákat a következők szerint lehet létrehozni: a rendszersémához szükséges rajzokat külső grafikus programok segítségével (pl: Micrografx Picture Publisher ) lehet elkészíteni A rajzokat bitmap formátumban kell adaptálni az adatpontok és linkek beillesztésére egy belső szerkesztő áll rendelkezésre Minden rendszerséma egy külön könyvtárban van elmentve és tárolva A rendszersémák a rendszerhez való kapcsolat nélkül (offline) is létrehozhatóak A rendszersémák kinyomtathatóak 6/15 HVAC Products

7 Popkártya Ez az alkalmazás a szolgáltatott adatpontok megnevezésének és értékének megjelenítésére szolgál Minden készüléktípus standard popkártyákat használ A megjelenő oldalak elrendezése és tartalma előre meghatározott Minden készülék és hálózati adapter részére létrehozható a felhasználó-definiált popkártya Minden alárendelt készülék adatpontja hozzáadható a popkártyákhoz A standard és felhasználó-definiált popkártyák szabadon másolhatóak az azonos típusú készülékekbe és a hálózati adapterekbe A felhasználó-definiált popkártyák a következő tulajdonságokkal rendelkeznek: Több felhasználó-definiált popkártyát foglalhatnak magukban Minden oldal további felhasználó által definiált alszekciókra osztható Tetszés szerinti adatpontok és elválasztók rendelhetők hozzá a popkártyához, oldalakhoz és szekciókhoz Bármikor lehet váltani a standard és a felhasználó-definiált popkártyák között Minden kiválasztott oldal adatai automatikusan frissülnek A frissítési folyamat megjelenítésre kerül A kezelőoldalak kinyomtathatóak és exportálhatóak ACSII fájl formájában HVAC Products /15

8 Online Trend Ez az alkalmazás lehetővé teszi egy rendszer bármely adatpontjának naplózását az idő függvényében Szükség van a rendszer és a PC kapcsolatára Minden mért adat közvetlenül a PC-n kerül tárolásra A trend grafikus megjelenítése online módon történik Az általános információk, a rendszer készülékeinek kiválasztott adatpontjai és a mintavételezési időintervallum az online trend definícióban állíthatók be A folyamatban lévő trend alatt a ciklikusan gyűjtött adatok mentésre és megjelenítésre kerülnek A korábban készült trendek grafikus módon ismét megjeleníthetőek A trendek kinyomtathatóak és exportálhatóak ACSII fájl formájában A trend külső szerkesztésére a program automatikusan létrehozza az adatokat és a grafikonokat tartalmazó Excel táblázatot 8/15 HVAC Products

9 Paraméterek beállítása Ez az alkalmazás a készülékek paramétereinek letöltésére, feltöltésére vagy összehasonlítására szolgál A beállítások elmenthetőek mint egy paraméterlista összehasonlíthatóak egy tárolt paraméterlistával összehasonlíthatóak a standard paraméterlistával felülírhatóak egy tárolt paraméterlistával felülírhatóak a standard paraméterlistával A paraméterlisták online vagy offline üzemmódban is szerkeszthetőek Egy parameterlista egyes adatpontjai kijelölhetőek a letöltési, feltöltési vagy összehasonlítási műveletekhez, melynek eredménye megjelenítésre kerül online üzemmódban A paraméterlisták kinyomtathatóak és exportálhatóak ACSII fájl formájában HVAC Products /15

10 Üzembehelyezési jegyzőkönyv Ez az alkalmazás önálló készülékek, kiválasztott készülékcsoportok vagy egy teljes rendszer beállított paramétereinek rögzítésére szolgál A kiválasztott készülékek adatpontjai az adatpont megnevezésével, értékével, mértékegységével és státuszával kerülnek rögzítésre Az üzembehelyezési jegyzőkönyv kinyomtatható és exportálható ACSII fájl formájában 10/15 HVAC Products

11 Alarm szoftver Általános Riasztások Az alarm szoftver az alábbi akalmazásokból áll, melyek a riasztások és a rendszer működési státuszának vételére és további kezelésére szolgál: Alarm Rendszer riport A rendszertől beérkezett minden riasztás egy listába kerül A riasztások feldolgozásának sorrendje beállítható: Hangjelzés Egy riasztáslista jelenik meg egy ablakban (popup ablak) Az aktuális riasztás csak akkor kerül be a riasztáslistába, ha az ablak zárva van Nyomtatás A fenti 3 lehetőség bármely kombinációja A felhasználó kiválaszthatja a riasztáslista oszlopait Az oszlopok megnevezése és elhelyezésének sorrendje a felhasználó által határozható meg A teljes riasztáslista exportálható egy ACSII fájl formájában A riasztáslista más programokban történő feldolgozásának elősegítése érdekében a beérkező risztások automatikusan exportálódnak egy ACSII fájlba HVAC Products /15

12 Rendszer riport A rendszer riport a rendszer működésének megfigyelésére szolgál A riport általános információt tartalmaz a rendszerről, mint a központi kommunikációs egység típusa, a rendszer telefonszáma és a rendszer neve Az OCI600 központi kommunikációs egység rendszer riportja riasztásokat, mérőállásokat vagy az üzemórákat is továbbíthatja A rendszer riport kinyomtatható 12/15 HVAC Products

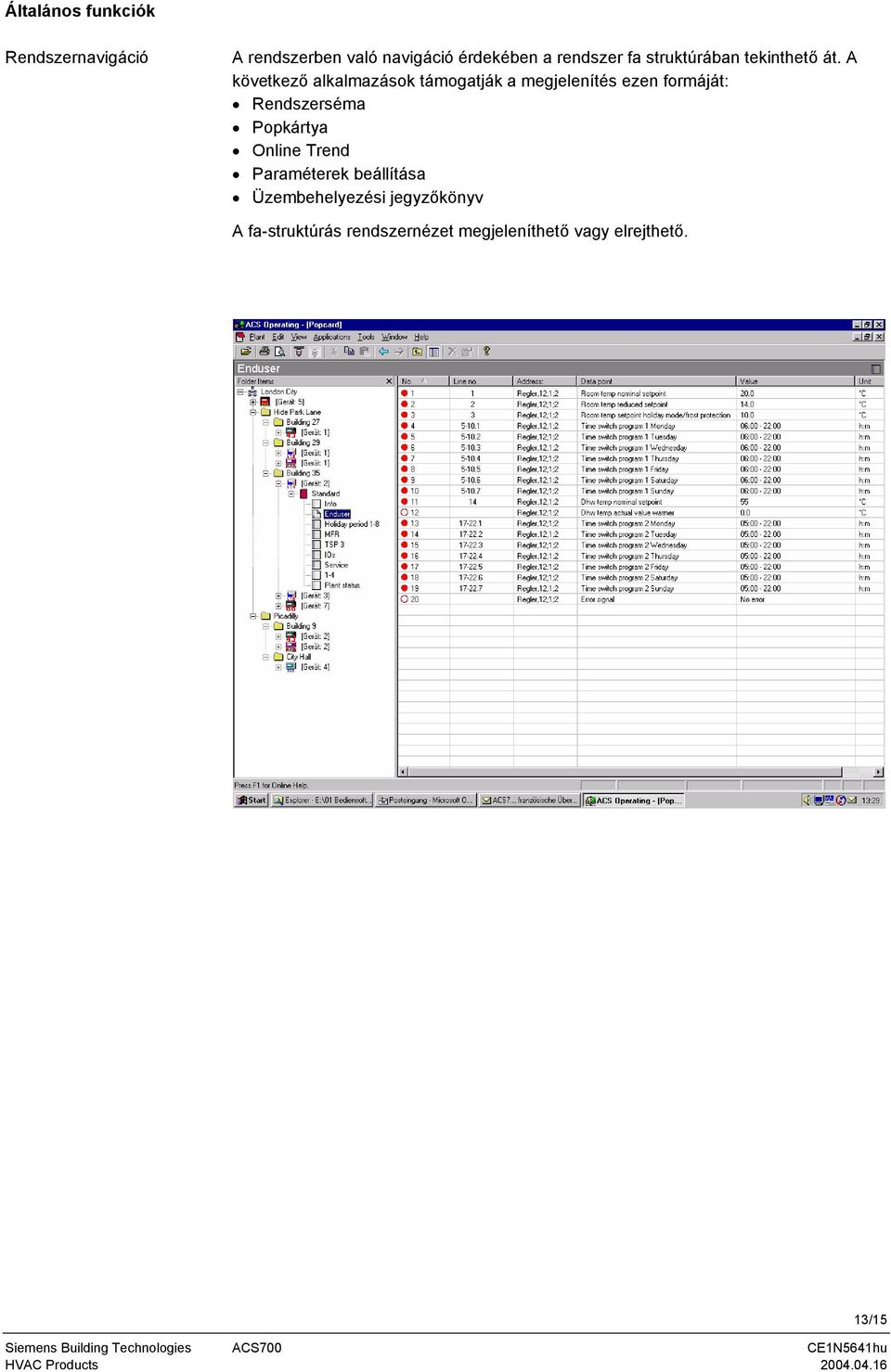

13 Általános funkciók Rendszernavigáció A rendszerben való navigáció érdekében a rendszer fa struktúrában tekinthető át A következő alkalmazások támogatják a megjelenítés ezen formáját: Rendszerséma Popkártya Online Trend Paraméterek beállítása Üzembehelyezési jegyzőkönyv A fa-struktúrás rendszernézet megjeleníthető vagy elrejthető HVAC Products /15

14 Kapcsolat A kapcsolat a központi kommunikációs egységekkel lehet közvetlen vagy modemes Közvetlen kapcsolat a rendszer felügyeletéhez A közvetlen kábelkapcsolathoz szabványos nullmodemre vagy szabványos USB kábelre van szükség a központi kommunikációs egység valamint a PC között 5640Z01en RS-232 Standard null modem PC with ACS7 OZW / OCI RS-232 Standard null modem OZW / OCI Bus Bus Közvetlen kapcsolat szerviz célokra 5655Z01 USB Service interface PC with ACS Service or ACS Operation RLU2 KNX service cable RM RXB RJ45 QAW7 Bus conduit box OZW77 KNX TP1 LPB service cable OCI6 LPB 14/15 HVAC Products

15 Modemes kapcsolat A telefonhálózaton keresztüli kapcsolathoz Hayes-kompatibilis modemre van szükség mindkét oldalon 5640Z02en Modem RS-232 Modem USB PC with ACS7 Modem RS-232 Telephone network OZW / OCI RS-232 Modem OZW / OCI Bus Bus Az RS-232 kábelekről, a szabványos nullmodemekről és modemekről a megfelelő bázisdokumentációkban található részletesebb információ Telepítés A szoftvert a mellékelt leírásnak megfelelően kell telepíteni Megjegyzés Az alkalmazások rendelkeznek Windows Help funkcióval, így a parancsok és menük magyarázata bármikor elérhető 2004 Siemens Building Technologies A változás jogát fenntartjuk 15/15 HVAC Products
