1 Központi kommunikációs egység LPB rendszerekhez B sorozat OCI6... Központi kommunikációs egység LPB hálózatba kapcsolt rendszerek távkezelésére és távfelügyeletére maximum 6 szabályozóhoz. Alkalmazási terület Rendszer Épületek Üzemeltetők Az OCI6.. központi kommunikációs egység része az LPB hálózatnak. A kommunikációs egység olyan fűtési rendszerekben használható, amelyek egy vagy több LPB-kompatibilis szabályozót tartalmaznak (maximum 6, a központi kommunikációs egység típusától függően) és felügyeletük egy diszpécserközpontból van ellátva. A diszpécserközpont egy olyan számítógép, melyen telepítve van az ACS... rendszerkezelő szoftver. Ha nincs diszpécserközpont, akkor a risztások/hibajelzések továbbíthatóak mobiltelefonra SMS formájában, faxra, személyhívóra vagy re. Tipikus alkalmazások: Iskolák Társasházak Önkormányzati épületek Irodák Az ilyen rendszerek üzemeltetői általában: Önkormányzati csoportok Szerviz cégek Iskolai gondnokságok Házfelügyeleti szervek CENhu Siemens Building Technologies HVAC Products

2 Funkciók Az OCI6.. központi kommunikációs egység detektálja a csatlakoztatott LPB szabályozókat az automatikus készüléklista-létrehozás funkcióval lehetővé teszi az LPB szabályozók közvetlen elérését egy diszpécserközpontból, amely közvetlenül a helyszínen vagy modemen keresztül csatlakozik a rendszerhez felügyeli az LPB szabályozókat és potenciálmentes kontaktust a riasztásokat egy számítógépre küldi közvetlenül vagy modemen keresztül a riasztásokat modemen keresztül továbbítja mobiltelefonra (SMS), faxra*, személyhívóra* és re* (szoftver verzió.0 vagy újabb) rendelkezik időprogrammal a riasztásokhoz * csak GSM modem segítségével lehetséges Típusjelölés Megnevezés Típus Központi kommunikációs egység LPB szabályozóhoz OCI6.0 Központi kommunikációs egység LPB szabályozóhoz OCI6.0 Központi kommunikációs egység 6 LPB szabályozóhoz OCI6.6 Műanyag takarólemez a sorkapcsokhoz Rendelés és szállítás Rendeléskor kérjük adja meg a pontos típusjelölést. A sorkapcsok takarólemezét külön kell megrendelni. A takarólemez szállítási terjedelme tatalmazza mindkét takarólemezt (alacsony- és magasfeszültségű oldal), valamint a szükséges kábelkötegelőket. Készülékkombinációk LPB szabályozók Szoftver A következő típusú LPB terminállal rendelkező szabályozók csatlakoztathatóak a központi kommunikációs egységehez: Fűtésszabályozók RVL... Fűtésszabályozók RVP... Fűtésszabályozók RVA..., RVA6... Távfűtési szabályozók RVD... Légtechnikai szabályozók RWI6... Az alábbi szoftvert tartalmazó számítógép csatlakoztatható az egység RS- portjához közvetlenül vagy modemen keresztül; vagy az LPB vezetékhez OCI00 interfész segítségével ACS rendszerkezelő szoftver (adatlap száma CEN60hu) LPB A következő dokumentációk részletesebb információval rendelkeznek az LPB-ről: Megnevezés Adatlap Alapvető rendszeradatok Adatlap Alapvető beüzemelési adatok Bázisdokumentáció Rendszerképzés Adatlap száma CEN00E CEN0E CEP0E /8

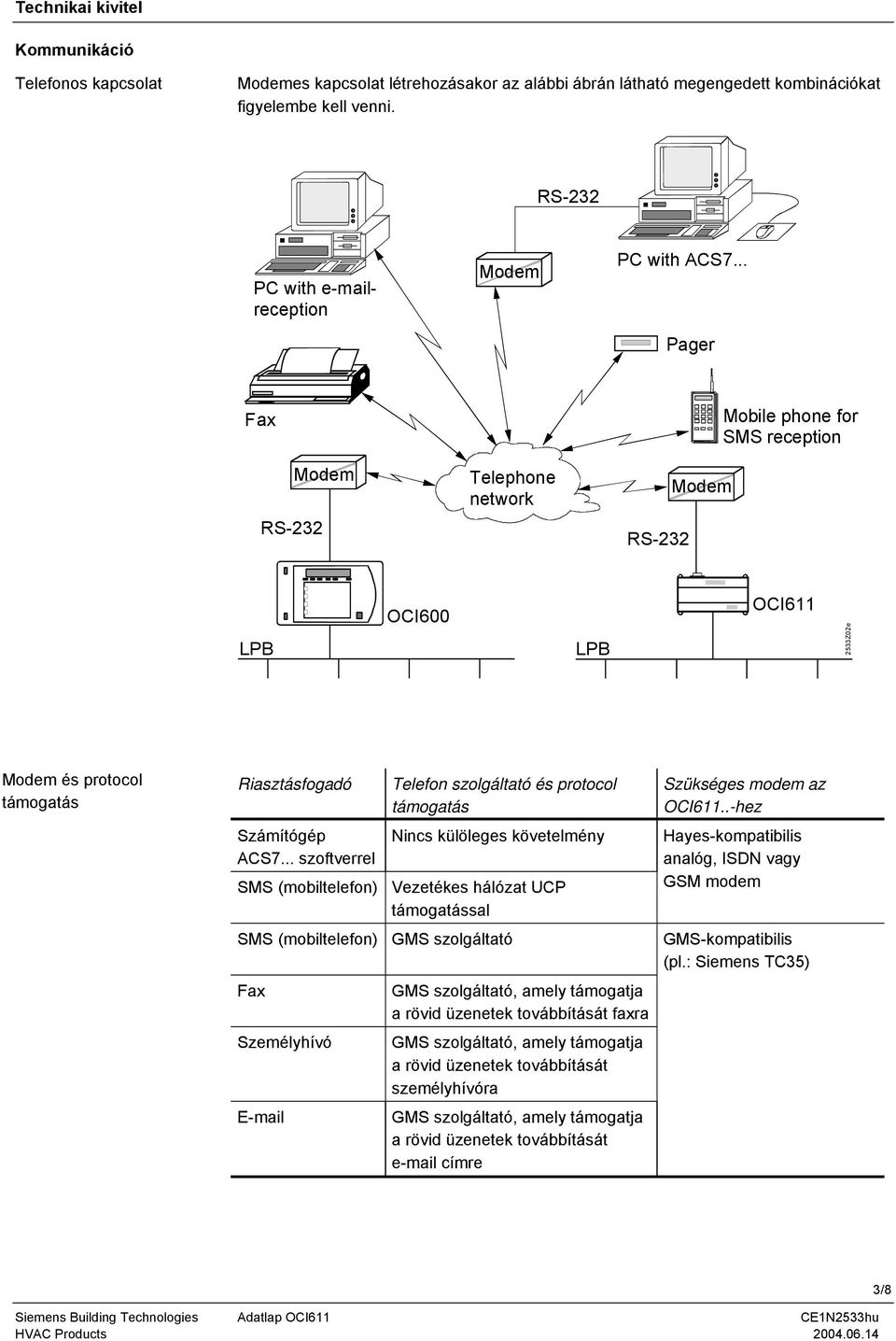

3 Technikai kivitel Kommunikáció Telefonos kapcsolat Modemes kapcsolat létrehozásakor az alábbi ábrán látható megengedett kombinációkat figyelembe kell venni. RS- PC with reception Modem PC with ACS... Pager Fax RS- Modem Telephone network RS- Modem Mobile phone for SMS reception LPB OCI600 LPB OCI6 Z0e Modem és protocol támogatás Riasztásfogadó Számítógép ACS... szoftverrel SMS (mobiltelefon) Telefon szolgáltató és protocol támogatás Nincs külöleges követelmény Vezetékes hálózat UCP támogatással Szükséges modem az OCI6..-hez Hayes-kompatibilis analóg, ISDN vagy GSM modem SMS (mobiltelefon) GMS szolgáltató GMS-kompatibilis (pl.: Siemens TC) Fax Személyhívó GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását faxra GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását személyhívóra GMS szolgáltató, amely támogatja a rövid üzenetek továbbítását címre /8

4 Közvetlen kapcsolat Közvetlen kapcsolat esetén a kommunikációs egység és a PC között nullmodem kábelre van szükség. RS- Null modem PC with ACS... OCI6 LPB Z0e Nullmodem 9-pólusú nullmodem kábel 9-pólusú link kábel Anya Anya Anya Anya Terminál Terminál Terminál Terminál TD TD TD TD RD RD RD RD RTS RTS RTS RTS CTS 8 8 CTS CTS 8 8 CTS DSR 6 6 DSR DSR 6 6 DSR GND GND GND GND DCD DCD DCD DCD DTR 6Z0 DTR DTR 6Z DTR Paraméterek beállítása Portok Szabályozók Digitális bemenetek Az OCI6.. központi kommunikációs egység paramétereit PC-n futó ACS... szoftver segítségével lehet beállítani, mely az RS- porton vagy az OCI00 interfészen keresztül csatlakozik az LPB hálózathoz. A központi kommunikációs egység porttal rendelkezik: 9-pólusú RS- port (anya) -pólusú sorkapocs az LPB busz részére A diszpécserközpotból a csatlakoztatott szabályozók alábbi paramétereit (csak néhányat megemlítve) lehet megváltoztatni vagy megjeleníteni a központi kommunikációs egység segítségével: Hőmérsékletek Alapjelek Korlátozások Üzemmódok Heti fűtési- és szabadságprogramok Igény esetén a központi kommunikációs egység detektálja az LPB buszon hozzákacsolt szabályozókat. A központi kommunikációs egység digitális bemenettel rendelkezik potenciálmentes kontaktusok csatlakoztatására. A bemenetek polaritása (normál/fordított) beállítható. Tipikus bemenetek lehetnek: Szivattyúk hibajelei Hőkioldók hibajelei Folyadékszint-szabályozók jelei, stb. /8

5 Riasztások A központi kommunikációs egység a következő típusú hibákat képes detektálni: Hibajelzés a digitális bemeneteken LPB szabályozók meghibásodása LPB szabályozók által közvetített hibakódok Belső készülékhibák Minden hibaforrásnál (központi kommunikációs egység, digitális bemenetek, LPB) különkülön megharározható az, hogy a riasztás akkor történjen meg, amikor a hiba keletkezett, vagy akkor, amikor a hiba keletkezett és akkor is amikor megszűnt. A hibaüzenetek maximum különböző riasztásfogadóhoz küldhetőek el. Különböző típusú riasztásfogadók (PC, SMS, stb.) vegyesen alkalmazhatóak. A központi kommunikációs egység támogatja a számítógépekre telepített ACS... rendszerkezelő programot, az SMS fogadókat, valamint rendelkezik faxokra, személyhívókra és címekre továbbított rövid üzenetekhez szükséges beállítási lehetőségekkel (csak GSM modemmel lehetséges). A pontos beállítások az adott telefonszolgáltatótól függenek és általa vannak dokumentálva. A hiba azonosítása után a központi kommunikációs egység azonnal továbbítja a hibaüzenetet a riasztásfogadókhoz. Amennyiben a központi kommunikációs egység használta a telefonvonalat, a következő híváskezdeményezés előtt figyelembe veszi a beállítható hívások közötti időkorlátozást, amely minimálisan perc. Ha a központi kommunikációs egység nem tudja a hibaüzenetet továbbítani, akkor a beállított időközök elteltével addig ismétli azt, amíg sikerrel továbbítani tudja. A rendszer hibátlan működésének periodikus jelzésére meghatározott időközönként rendszer riport továbbítható. Mechanikai kivitel Felépítés A központi kommunikációs egység alaplapból, házból és nyomtatott áramköri lapból áll, amely tartalmazza a csatlakozókat is (felső rész: LPB és digitális bemenetek; alsó rész: hálózati feszültség). A készülék ezen kívül rendelkezik LEDdel, gombbal, RS- csatlakozóval és RS- DIP-kapcsolóval. 0 66Z0 9 8 Modem reset gomb 6 Ház RS- csatlakozó LED működés jelzésére Sorkapocs terminálok (LPB és digitális bemenetek) 8 LED riasztások jelzésére LPB gomb 9 Sorkapocs terminálok (AC 0 V) Alaplap 0 RS- DIP-kapcsoló Takarólemezek A sorkapcsok takarólemezei kiegészítőként állnak rendelkezésre. A takarólemezek megvédik a sorkapcsokat az érintéstől és a szennyeződéstől. A takarólemez alkalmazása feltétlenül szükséges, ha a készülék kapcsolószekrényen kívülre van telepítve. Ezen felül a tápfeszültég oldalán lévő takarólemezt rögzíteni kell a mellékelt kábelkötegelő segítségével. Ezek a takarólemezek tartozékai. A két LED a takarólemezeken kialakított furatokon át is jól látható. /8

6 Sorkapocskiosztás Működést jelző LED Riasztásokat jelző LED RS- kapcsoló LPB gomb Modem reset gomb A sorkapcsok készre szereltek. A hibás huzalozás elkerülése érdekében a hálózati megtáplálás (AC 0 V) termináljai a többi termináltól egyértelműen elkülönített helyen találhatóak. A terminálok elhelyezése úgy történt, hogy normál helyzetben a bejövő és kimenő kábelek egymás keresztezése nélkül is csatlakoztathatóak. A zöld LED jelzi a készülék üzemállapotát: LED világít: a tápfeszültég jelen van LED villog: kommunikáció LPB-n és / vagy RS- porton keresztül; a buszhálózaton lévő szabályozók száma A piros LED jelzi a riasztási állapotokat / hibákat: LED nem világít: nincs hiba, nincs riasztás a rendszerben LED világít: egy vagy több LPB szabályozó hibája van jelen LED villog: a központi kommunikációs egység hibája vagy jelzés a digitális bemeneteken A kapcsoló segítségével kiválasztható az, hogy a központi kommunikációs egység RS- portján keresztül modemhez vagy közvetlenül PC-hez kapcslolódik. Az LPB gomb a készüléklista létrehozására, valamint a listában szereplő szabályozók számának lekérdezésére szolgál. A gomb a csatlakoztatott modem újrainicializálására szolgál. Ekkor a központi kommunikációs egység létrehozza a kapcsolatot a paraméterezett riasztásfogadóval és továbbít egy rendszer riportot. Telepítési megjegyzések A központi kommunikációs egység tetszés szerinti pozícióban szerelhető sínre vagy közvetlenül a falra. Kérjük vegye figyelembe az alábbiakat: Amennyiben áramütés elleni védelemre van szükség (pl. álmennyezetek, álpadlók, stb.), úgy minden esetben használjon takarólemezt a sorkapcsokhoz. A magasfeszültségű sorkapcsok takarólemezét kábelkötegelővel kell rögzíteni Amennyiben az áramütés elleni védelem biztosított (pl. kapcsolószekrénybe történő telepítéskor), úgy nem szükséges a sorkapcsok takarólemezét alkalmazni Az üzem közben keletkező hő elvezetését lehetővé kell tenni. Ennek érdekében biztosítani kell a szükséges légmozgást Biztosítani kell a könnyű hozzáférést szerviz célokra A telepítésre vonatkozó helyi előírásokat figyelembe kell venni A telepítési rajzok a csomagoláson vannak elhelyezve. Beüzemelési megjegyzések A központi kommunikációs egység beüzemelését csak szakember végezheti el A csomagolásban található telepítési leírás részletes információt ad a beüzemelésről A központi kommunikációs egység beüzemeléséhez szükség van az ACS rendszerkezelő szoftverre az OCI00 interfésszel A paramétereket beállítása elvégezhető előre, vagy a későbbiekben a helyszínen A telefonszolgálatót és a modem típusát a beüzemelés előtt kell kiválasztani a riasztásfogadó típusának függvényében GSM modem alkalmazása esetén a SIM kártyával szemben támasztott követelmények az alábbiak: alkalmas legyen adatátvitelre (DATA szolgáltatás) a PIN-kód kérése funkció hatástalanítva legyen 6/8

7 Műszaki adatok Általános adatok Tápfeszültség AC 0 V +/ 0 % Névleges frekvencia 0 / 60 Hz Teljesítményfelvétel VA Digitális bemenetek (P, P) Potenciálmentes kontaktusok részére Megengedett környezeti hőmérséklet Szállítási és tárolási...+0 C Üzemi C Megengedett környezeti páratartalom F osztály az IEC szerint Tömeg 0. kg Busz terhelési szám (E) 0 Óra működési tartaléka áramszünetkor h Normák és szabványok megfelelőségek EMC direktívák 89/6/EEC Alacsonyfeszültségű direktívák //EEC Elekrtomágneses megfelelőség Érzékenység EN Emisszió EN Védettségi besorolás Takarólemezek nélkül IP 0 az EN 60 9 szerint Takarólemezekkel IP 0 az EN 60 9 szerint Biztonsági besorolási osztály II az EN szerint LPB Vezeték -eres vezeték, nem felcserélhető, az OCI6... nem táplálja a buszt Baud ráta 800 Baud SMS küldési protokollok Vezetékes telefonhálózatban UCP (Universal Computer Protocol) GSM telefonhálózatban AT+ (extended AT command set) RS- port Szabvány V. / EIA D Baud ráta max Baud Kábelhossz max. m Csatlakozó 9-pólusú, D-sub, apa Csatlakozó terminálok P M P M MB DB L N G0 DB LPB Adat MB LPB Föld L, N Tápfeszültség AC 0 V M Föld P, P részére P, P Digitális bemenetek Elektromos bekötés N N N Központi kommunikációs egység OCI6... N LPB szabályozó (maximum, vagy 6, az OCI6... pontos típusától függően: OCI6.0, OCI6.0 vagy OCI6.6) P, P Külső eszközök potenciálmentes kontaktussal egyéb hibajelzések vagy állapotjelzések bevitelére /8

8 Méretek Takarólemezek nélkül, ,9 6M0 Takarólemezekkel 0,9 6 6M0, 0 6 Furatok elhelyezése 00 6M0 Méretek mm-ben 8/8 00 Siemens Building Technologies
