1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos megjegyzés..2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...5 Termékfunkciók...5 Bevezetés...6 A csomag bemutatása...6 A termék áttekintése...7 Főegység... 7 Vezérlőpult... 8 Bemeneti/kimeneti csatlakozók... 9 Távvezérlő Telepítés...12 A kivetítő csatlakoztatása...12 Csatlakoztatás számítógéphez/ notebook számítógéphez Csatlakoztatás videó jelforrásokhoz A kivetítő be- és kikapcsolása...16 A kivetítő bekapcsolása A kivetítő kikapcsolása Figyelmeztető jelzés A kivetített kép beállítása...18 A kivetítő magasságának beállítása.. 18 Üzembe helyezés A kivetítő fókuszának beállítása A kivetített kép méretének beállítása. 19 Felhasználói kezelőszervek...21 Vezérlőpult és távirányító...21 Vezérlőpult Távvezérlő Képernyőn megjelenő menük...27 Üzemeltetés A menürendszer KÉP KÉP Speciális KÉP Speciális Jel (RGB) KIJELZŐ KIJELZŐ Három dimenzió BEÁLLITÁS BEÁLLITÁS Biztonság BEÁLLITÁS Audió beállítások BEÁLLITÁS Speciális BEÁLLITÁS Lan OPCIÓK LEHETŐSÉGEK Speciális Lehetőségek Lámpa-beállítások OPCIÓK Optional Filter Settings Függelékek...55 Hibaelhárítás...55 Lámpacsere...60 Kompatibilitási módok...62 Számítógép/Videó/HDMI/Mac kompatibilitás D bemeneti videó kompatibilitás RS232 parancsok és protokoll funkciólista...64 RS232 csatlakozó érintkező-kiosztása.. 64 RS232 protokoll funkciólista Falra szerelés...69 Optoma globális képviseletek...70 Szabályzatok és biztonsági előírások Magyar

2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékeltkiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. B osztályú kibocsátási határértékek Ez a B osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz ruhával tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/rongálódás (egyebek között) az alábbiakra terjed ki: A készüléket elejtették. A tápkábel vagy a dugó megsérült. Folyadék ömlött a kivetítőre. A kivetítőt esőnek vagy nedvességnek tették ki. Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. Magyar 2

3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található figyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. Figyelmeztetés- Ha a lámpa bekapcsolt állapotban van, ne nézzen bele a kivetítő lencséjébe. Az erős fény fájdalmat okozhat és károsíthatja látását. Figyelmeztetés- Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Figyelmeztetés- Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. Figyelmeztetés- A lámpa cseréjekor hagyja lehűlni a készüléket. Kövesse az oldalon lévő utasításokat. Figyelmeztetés- A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha fi gyelmeztető üzenetek jelennek meg. Figyelmeztetés- A lámpamodul kicserélése esetén a képernyőn megjelenő LEHETŐSÉGEK Lámpabeállítások menü Lámpa nullázása funkció segítségével állítsa vissza a lámpa számlálóját (lásd 53 oldal). Miután a lámpa elérte hasznos élettartamának végét, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse a Lámpa cseréje című rész alatt található eljárásokat az oldalon. Figyelmeztetés- A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 90 másodperc szükséges. Figyelmeztetés- Ne használja a lencsevédő kupakot, ha a kivetítő működik. Figyelmeztetés- Amikor a lámpa közeledik élettartama végéhez, megjelenik a Lámpa-figyelmeztetés: A lámpa meghaladta hasznos élettartamát. üzenet a képen. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. Figyelmeztetés- Ne nézzen a távvezérlő lézermutatójának fényébe vagy irányítsa azt valakinek a szemébe. A lézermutató maradandó szemkárosodást okozhat. 3 Magyar

4 Használattal kapcsolatos megjegyzés Teendők: A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a készüléket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Ne: Zárja el a készülék házának szellőzést szolgáló nyílásait. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi feltételek mellett: - Rendkívül meleg, hideg vagy párás helyen. Ügyeljen arra, hogy a helyiség hőmérséklete 5 C és 40 C között legyen. A relatív páratartalom 5 C és 40 C, 80% (Max.), nem lecsapódó. - Nagymennyiségű pornak és piszoknak kitett helyen. - Erős mágneses teret gerjesztő készülék közelében. - Közvetlen napfényben. Magyar 4

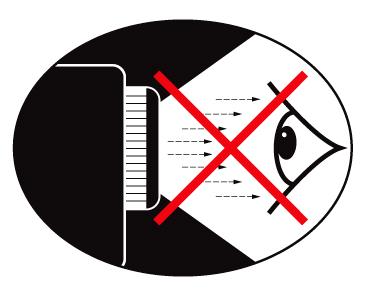

5 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a kivetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. Termékfunkciók XGA (1024x768) / WXGA (1280x800) natív felbontás HD-kompatibilis - 720p és 1080p támogatott Monitor átvezető csatlakozó támogatása kizárólag VGA1- In/YPbPr esetén. VGA kimeneti csatlakozó (készenléti módban működik > 0,5 W) BrilliantColor TM technológia Rögzítő rúd és Kensington-zár RS232 vezérlés Gyors kikapcsolás Beépített hangszórók Hálózatkezelés támogatása Full 3D Eco+ és Quick Resume 5 Magyar

6 Bevezetés A csomag bemutatása A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Amennyiben bármi hiányzik, vegye fel a kapcsolatot az Optoma szervizközpontjával. Kivetítő lencsevédő sapkával Hálózati tápkábel VGA kábel Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. 2 ˇŃ AAA elem Dokumentáció: Használati útmutató Garanciakártya Gyors üzembe helyezési útmutatókártya WEEE kártya (EMEA-országok számára) STOP kártya (csak az USÁ-ban) Infravörös távirányító Magyar 6

7 Bevezetés A termék áttekintése Főegység A kezelőfelület a modell jellemzőitől függ. Ne takarja le a projektor szellőzőnyílásait Vezérlőpult Fókuszgyűrű Hangszóró Zoom objektív Infravörös érzékelők Bemeneti/kimeneti csatlakozók Tápcsatlakozó-aljzat Szellőzés (bemenet) Szellőzés (kimenet) 7 Magyar

8 Bevezetés Vezérlőpult / / Energia LED 2. Lámpa LED 3. Hőmérsékletkijelző LED 4. Enter/Súgó 5. Menü 6. Újraszinkronizálás 7. Trapézkorrekció 8. Négyirányú kiválasztógombok 9. Forrás 10. Be-/kikapcsoló gomb Magyar 8

9 Bemeneti/kimeneti csatlakozók Bevezetés MOUSE (SERVICE) HDMI VIDEO S-VIDEO VGA-OUT VGA1-IN/YPbPr/ RS-232C AUDIO-IN AUDIO-OUT A típus VGA2-IN/YPbPr Monitor átvezető csatlakozó támogatása kizárólag VGA1- IN/YPbPr esetén. 1. USB-csatlakozó/B típus (PC-hez csatlakoztatáshoz távoli egér funkcióhoz) 2. HDMI csatlakozóaljzat 3. Kompozit videó bemeneti csatlakozó 4. S-Videó bemeneti csatlakozó 5. VGA kimeneti csatlakozó (átvezető kimeneti csatlakozó 6. monitorhoz) VGA1-In/YPbPr/ csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr/ vezeték nélküli funkció VGA kulcs segítségével) 7. RS-232 csatlakozó (9-tűs DIN) 8. Audió bemeneti csatlakozó 3,5mm-es Mini Jack 9. Tápcsatlakozó-aljzat 10. VGA2-In/YPbPr csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr) TM 11. Kensington zár csatlakozója 12. Audió kimeneti csatlakozó (3,5mm-es Mini Jack) 9 Magyar

10 Bevezetés MOUSE (SERVICE) HDMI VGA-OUT VGA1-IN/YPbPr/ VIDEO AUDIO1-IN (VGA1/VGA2) AUDIO2-IN (VIDEO) AUDIO-OUT B típus RJ-45 RS-232C VGA2-IN/YPbPr MIC Monitor átvezető csatlakozó támogatása kizárólag VGA1- IN/YPbPr esetén. 1. RJ-45 hálózati csatlakozó 2. USB-csatlakozó/B típus (PC-hez csatlakoztatáshoz távoli egér funkcióhoz) 3. HDMI csatlakozóaljzat 4. VGA kimeneti csatlakozó (átvezető kimeneti csatlakozó 5. monitorhoz) VGA1-In/YPbPr/ csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr/ vezeték nélküli funkció VGA kulcs segítségével) 6. Kompozit videó bemeneti csatlakozó 7. Audió 1 bemeneti csatlakozó (3,5mm-es mini Jack) (VGA1/ VGA2-hoz) 8. Audió 2 bemeneti csatlakozó (3,5mm-es mini csatlakozó) (Videóhoz) 9. Tápcsatlakozó-aljzat 10. RS-232 csatlakozó (9-tűs DIN) 11. VGA2-In/YPbPr csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr) TM 12. Kensington zár csatlakozója 13. Mikrofon bemenet 14. Audió kimeneti csatlakozó (3,5mm-es Mini Jack) Magyar 10

11 Bevezetés Távvezérlő 1 A kezelőfelület a modell jellemzőitől függ Menu Menu 1. LED jelzőfény 2. Üzemkapcsoló 3. Forrás 4. Bal egérkattintás 5. Bevitel 6. Négyirányú kiválasztógomb/ egérvezérlés 7. Kapcsoló 8. Újraszinkronizálás 9. Jobb egérkattintás 10. Lézermutató 11. Lapozás fel 12. Hangerő +/- 13. Menü 14. Nagyítás 15. AV némítás 16. Videó 17. Három dimenzió 18. VGA 19. Lapozás le 20. Trapézkorrekció +/- 21. Fényerő 22. HDMI 23. S-Videó 24. Eco+ 25. Számbillentyűzet (jelszó megadásához) 26. Kimerevítés 27. Mód 11 Magyar

12 E62405SP R MOLEX m o l e x (SERVICE) HDMI VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr RS-232C AUDIO-IN AUDIO OUT Üzembe helyezés A típus A kivetítő csatlakoztatása Csatlakoztatás számítógéphez/notebook számítógéphez 2 6 Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő A kezelőfelület a modell jellemzőitől függ. 1 MOUSE VGA1-IN/YPbPr/ 7 8 Monitor kimenet Audió kimenet 1...Tápkábel 2... *USB kábel 3... *DVI/HDMI-kábel 4...VGA kábel 5...*RS232 kábel 6...*Audió bemeneti kábel 7... *VGA-kimeneti kábel 8... *Audió kimeneti kábel Magyar 12

13 E62405SP R (SERVICE) molex (VGA1/VGA2) (VIDEO) Üzembe helyezés B típus Monitor kimenet Audió kimenet MOUSE HDMI VGA-OUT VGA1-IN/YPbPr/ VIDEO AUDIO1-IN AUDIO2-IN AUDIO-OUT RJ-45 RS-232C VGA2-IN/YPbPr MIC 9 Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek (*) Opcionális kiegészítő A kezelőfelület a modell jellemzőitől függ. 4 5 MOLEX 1...*Hálózati kábel 2... *VGA-kimeneti kábel 3... *Audió kimeneti kábel 4...Tápkábel 5... *USB kábel 6... *DVI/HDMI-kábel 7...*RS232 kábel 8...VGA kábel 9...*Audió bemeneti kábel 13 Magyar

14 E62405SP R MOUSE (SERVICE) HDMI VIDEO S-VIDEO VGA-OUT VGA1-IN/YPbPr/ VGA2-IN/YPbPr RS-232C AUDIO-IN AUDIO OUT Üzembe helyezés Csatlakoztatás videó jelforrásokhoz A típus DVD-lejátszó, Set-top Box, HDTV vevőkészülék DVD-lejátszó, Set-top Box, HDTV vevőkészülék Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő A kezelőfelület a modell jellemzőitől függ. 1 Kompozit videó kimenet S-Video kimenet 8 Audió kimenet 1...Tápkábel 2...*HDMI kábel 3...*15 érintkezős - 3 RCA komponens/hdtv adapter 4...*3 RCA komponens kábel 5...*Audió bemeneti kábel 6... *Kompozit videó kábel 7...*S-Video kábel 8... *Audió kimeneti kábel Magyar 14

15 RJ-45 E62405SP R MOUSE (SERVICE) HDMI VGA-OUT RS-232C VGA1-IN/YPbPr/ VGA2-IN/YPbPr VIDEO AUDIO1-IN (VGA1/VGA2) AUDIO2-IN (VIDEO) AUDIO-OUT MIC Üzembe helyezés B típus Kompozit videó kimenet Audió kimenet Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő A kezelőfelület a modell jellemzőitől függ DVD-lejátszó, Set-top Box, HDTV vevőkészülék 1... *Kompozit videó kábel 2...*Audió bemeneti kábel 3... *Audió kimeneti kábel 4...Tápkábel 5...*HDMI kábel 6...*15 érintkezős - 3 RCA komponens/hdtv adapter 7...*3 RCA komponens kábel 8...*Mikrofon kábel 15 Magyar

16 Üzembe helyezés Ha a Bekapcs. mód(készenlét) Eco (< 0.5 W)) álláson van, a VGA kimenet, az audio átmenet csatlakozó inaktív, ha a kivetítő készenléti módban van. A kivetítő be- és kikapcsolása A kivetítő bekapcsolása 1. Vegye le a lencsevédő sapkát. (opcionális) 2. Szorosan csatlakoztassa a tápkábelt és a jelkábelt. Az ÜZEM-/KÉSZENLÉT-JELZŐ LED sárga fényre vált, ha csatlakoztatják. 3. Kapcsolja be a lámpát a kivetítő tetején vagy a távirányítón lévő gomb megnyomásával. Az ÜZEM-/ KÉSZENLÉTJELZŐ LED zöld színűre vált. Az induló kép körülbelül 10 másodperc elteltével megjelenik. A kivetítő első használatakor megkéri a kívánt nyelv és energiatakarékos mód beállítására. 4. Kapcsolja be a megtekintendő jelforrást (számítógép, notebook számítógép, video lejátszó stb.). A kivetítő automatikusan érzékeli a forrást. Amennyiben nem, nyomja meg a menü gombot és lépjen az Opció menübe. Győződjön meg arról, hogy a Forrás zár beállítása Ki. Ha egyszerre több jelforrást csatlakoztat, használja a vezérlőpult Forrás gombját, illetve a közvetlen forrás gombját a bemenetek közötti váltáshoz. 2 ÜZEM-/KÉSZENLÉT / Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. / 1 Lencsevédő sapka (opcionális) Magyar 16

17 A kivetítő kikapcsolása Üzembe helyezés 1. Nyomja meg a gombot a távvezérlőn vagy a vezérlőpulton a kivetítő kikapcsolásához. A következő üzenet jelenik meg a vásznon. Vegye fel a kapcsolatot a legközelebbi felhatalmazott szervizközponttal, ha kivetítőn az alábbi jelenségeket tapasztalja. További információkért lásd a oldalt. Nyomja meg ismét a gombot a megerősítéshez. Ellenkező esetben az üzenet 15 másodperc múlva eltűnik. Amikor másodszorra megnyomja a gombot, a kivetítő a vásznon megjeleníti a visszaszámlálást és kikapcsolódik. 2. A hűtőventilátorok körülbelül 10 másodpercig tovább működnek a hűtési ciklus befejezése érdekében, és az ÜZEM-/KÉSZENLÉT-JELZŐ LED zöld fénnyel villog. Amikor az ÜZEM-/KÉSZENLÉT-JELZŐ LED folyamatos sárga színűre változik, a kivetítő készenléti üzemmódba lépett. Ha a kivetítőt újra be kívánja kapcsolni, várnia kell, amíg a hűtési ciklus befejeződik és a kivetítő készenléti állapotba lép. Miután a kivetítő készenléti módba lépett, nyomja meg a gombot a kivetítő újraindításához. 3. Húzza ki a kivetítő tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. A kikapcsolást követően ne kapcsolja be azonnal a kivetítőt. Figyelmeztető jelzés Ha a figyelmeztető lámpák (lásd alább) bekapcsolódnak, a kivetítő automatikusan kikapcsol: Ha a LÁMPA LED folyamatos vörös színnel világít és az ÜZEM-/KÉSZENLÉT -jelző sárgán villog. Ha a HŐMÉRSÉKLET LED folyamatos vörös színnel világít és az ÜZEM-/KÉSZENLÉT jelzőfény sárgán villog. Ez azt jelzi, hogy a kivetítő túlmelegedett. Normális esetben a kivetítőt lehűlés után újra be lehet kapcsolni. Ha a HŐMÉRSÉKLET LED vörös színnel villog és az ÜZEM-/KÉSZENLÉT jelzőfény sárgán villog. Húzza ki a tápkábelt, várjon 30 másodpercig és próbálkozzon újra. Ha a figyelmeztető fény újra kigyullad, segítségért vegye fel a kapcsolatot a legközelebbi szervizzel. 17 Magyar

18 Üzembe helyezés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához. 1. Keresse meg azt az állítható lábat a kivetítő alján, amelyen állítani szeretne. 2. Csökkentéshez forgassa az állítható gyűrűt az óramutató járásával megegyező irányba. Szükség szerint folytassa a fennmaradó lépésekkel. Dőlésszög-beállító lábak Dőlésszög-beállító gyűrű Magyar 18

19 Üzembe helyezés Üzembe helyezés A kivetítő fókuszának beállítása A kép fókuszálásához forgassa el a fókuszgyűrűt úgy, hogy a kép éles legyen. XGA sorozatok: A projektor fókusztávolsága 2,46-3,61 (0,75-1,10 méter). WXGA sorozatok: A projektor fókusztávolsága 2,56-3,70 (0,78-1,13 méter). Fókuszgyűrű A kivetített kép méretének beállítása XGA sorozatok: A projektor fókusztávolsága láb (1,50-2,18 méter). WXGA sorozatok: A projektor fókusztávolsága láb (1,75-2,49 méter). Felső nézet Képernyő Képernyő (Sz) Vetítési távolság (D) Magasság Átló Képernyő Képernyő (Ma) Szélesség Oldalsó nézet Offset (Hd) Vetítési távolság (D) 19 Magyar

20 Üzembe helyezés XGA 4:3-es átmérő hosszúságú (hüvelyk) képernyő Képernyő Sz x Ma Vetítési távolság (D) (m) (hüvelyk) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (hüvelyk) 40,00 0,81 0,61 32,00 24,00 0,51 0,51 1,67 1,67 0,09 3,60 60,00 1,22 0,91 48,00 36,00 0,76 0,76 2,50 2,50 0,14 5,40 70,00 1,42 1,07 56,00 42,00 0,89 0,89 2,92 2,92 0,16 6,30 80,00 1,63 1,22 64,00 48,00 1,02 1,02 3,34 3,34 0,18 7,20 90,00 1,83 1,37 72,00 54,00 1,14 1,14 3,76 3,76 0,21 8,10 100,00 2,03 1,52 80,00 60,00 1,27 1,27 4,17 4,17 0,23 9,00 120,00 2,44 1,83 96,00 72,00 1,53 1,53 5,01 5,01 0,27 10,80 150,00 3,05 2,29 120,00 90,00 1,91 1,91 6,26 6,26 0,34 13,50 180,00 3,66 2,74 144,00 108,00 2,29 2,29 7,51 7,51 0,41 16,20 250,00 5,08 3,81 200,00 150,00 3,18 3,18 10,43 10,43 0,57 22,50 300,00 6,10 4,57 240,00 180,00 3,82 3,82 12,52 12,52 0,69 27,00 WXGA 16:10-es átmérő hosszúságú (hüvelyk) képernyő Képernyő Sz x Ma Vetítési távolság (D) (m) (hüvelyk) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (hüvelyk) 40,00 0,86 0,54 33,92 21,20 0,45 0,45 1,77 1,77 0,07 2,63 60,00 1,29 0,81 50,88 31,80 0,67 0,67 2,65 2,65 0,10 3,94 70,00 1,51 0,94 59,36 37,10 0,79 0,79 3,10 3,10 0,12 4,60 80,00 1,72 1,08 67,84 42,40 0,90 0,90 3,54 3,54 0,13 5,26 90,00 1,94 1,21 76,32 47,70 1,01 1,01 3,98 3,98 0,15 5,91 100,00 2,15 1,35 84,80 53,00 1,12 1,12 4,42 4,42 0,17 6,57 120,00 2,58 1,62 101,76 63,60 1,35 1,35 5,31 5,31 0,20 7,89 150,00 3,23 2,02 127,20 79,50 1,68 1,68 6,64 6,64 0,25 9,86 180,00 3,88 2,42 152,64 95,40 2,02 2,02 7,96 7,96 0,30 11,83 250,00 5,38 3,37 212,00 132,50 2,81 2,81 11,06 11,06 0,42 16,43 300,00 6,46 4,04 254,40 159,00 3,37 3,37 13,27 13,27 0,50 19,72 Ez a grafikon csak felhasználói referenciaként szolgál. Magyar 20

21 Felhasználói kezelőszervek Vezérlőpult és távirányító Vezérlőpult / / A vezérlőpult használata POWER ÚJRASZINKR. Enter/Súgó / FORRÁS Menü Négyirányú kiválasztógombok Trapézkorrekció Lámpa LED Hőmérsékletkijelző LED ÜZEM-/ KÉSZENLÉT- JELZŐ LED Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Megerősíti a választást. Súgó menü (csak akkor érhető el, amikor az OSD menü nem látható). Nyomja meg a FORRÁS gombot a bemeneti jelforrás kiválasztásához. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Használja a gombot a kivetítő megdöntése által okozott képtorzítás kioltásához. (±40 fok) A kivetítő lámpájának állapotát mutatja. A kivetítő hőmérsékletét mutatja. A kivetítő állapotát mutatja. 21 Magyar

22 Felhasználói kezelőszervek Távvezérlő A távvezérlő használata Menu Menu A kezelőfelület a modell jellemzőitől függ. Üzemkapcsoló B gomb J gomb Oldal + Oldal - Bevitel Forrás Újraszinkronizálás Négyirányú kiválasztógombok PC/egér vezérlő Trapézkorrekció +/- Hangerő +/- Fényerő Három dimenzió Menü HDMI Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. Kattintás az egér bal gombjával. Kattintás az egér jobb gombjával. Ezzel a gombbal lapozhat felfelé. Ezzel a gombbal lapozhat lefelé. Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Használja -et az USB egér emulálásához az USB-n keresztül, amikor megnyomja az Átkapcsolás gombot. A kivetítő megdöntése által okozott képtorzítás kioltására való. Használja a hangerő növelésére, illetve csökkentésére. A kép fényerejének állításához. Nyomja meg a 3D gombot a 3D OSD menü be-/kikapcsolásához. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. Nyomja meg a HDMI gombot a HDMI forrás kiválasztásához. Magyar 22

23 Felhasználói kezelőszervek A távvezérlő használata Menu Menu Kimerevítés AV némítás S-Videó VGA Videó Kapcsoló Mód Nagyítás Eco+ A Kimerevítés gomb segítségével merevítheti ki a kivetített képet. A feloldásához nyomja meg ismét a gombot. Ideiglenesen ki-/bekapcsolja a hangot és a képet. S-Video forrás kiválasztásához nyomja meg az S-Video gombot. Nyomja meg a VGA gombot VGA jelforrásra kapcsoláshoz. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. USB egér kapcsolás. Válassza ki a megjelenítési módot a Prezentáció, Fényes, Mozi, srgb, Tábla, Osztályterem, Felhasználó és 3D közül. A nagyítás egy képre. Nyomja meg a(z) megváltoztatásához. gombokat a nagyítás Amikor az Eco+ mód aktivált, akkor a tartalom fényerőszintje automatikusan észlelésre kerül, hogy a lámpa energiafogyasztása jelentősen (akár 70%-al) csökkenthető inaktív időszakokban. AV némítás: Takarítsa meg lámpája energiafogyasztásának akár 70%-át az AV némítás segítségével. 23 Magyar

24 Felhasználói kezelőszervek A Súgó gomb használata A Súgó funkció biztosítja az egyszerű üzembe helyezést és üzemeltetést. A Súgó menü megnyitásához nyomja meg a vezérlőpanelen található? gombot. / / Magyar 24

25 Felhasználói kezelőszervek A súgó menü gomb csak akkor működőképes, ha nem érzékelhető bemeneti jelforrás. További részletekért lásd a Hibaelhárítás című részt a oldalon. Ha nem érzékelhető bemeneti jelforrás és megnyomják a súgó gombot, a következő oldalak fognak megjelenni, amelyek segítséget nyújtanak a problémák diagnosztizálásában. 25 Magyar

26 Felhasználói kezelőszervek Magyar 26

27 Felhasználói kezelőszervek Képernyőn megjelenő menük A projektor többnyelvű képernyőmenüvel (OSD) rendelkezik, mely lehetővé teszi a kép beállítását és a különböző beállítások módosítását. A projektor automatikusan felismeri a forrást. Üzemeltetés 1. Az OSD menü megnyitásához, nyomja meg a Menü gombot a távvezérlőn vagy a vezérlőpulton. 2. Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Enter gombot az almenübe történő belépéshez. 3. A gombok segítségével válasszon menüpontot, és a gomb segítségével módosítsa a beállításokat. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Nyomja meg az Enter gombot a megerősítéshez, és a főmenübetörténő visszatéréshez. 6. A kilépéshez nyomja meg ismét a Menü gombot. Az OSD menü bezáródik és a kivetítő automatikusan menti az új beállításokat. Főmenü Almenü Beállítások 27 Magyar

28 Felhasználói kezelőszervek A menürendszer Main Menu KÉP Sub Menu Settings Megjelenítési mód Prezentáció / Világos / Mozi / srgb / Tá bla / Felhasználói / Három dimenzió Fényerő -50~50 Kontraszt -50~50 Élesség 1~15 #1 Szín -50~50 #1 Árnyalat -50~50 Speciális Gamma BrilliantColor Színhőmérséklet Film / Videó / Grafika / Szabvány 1~10 Meleg / Közepes / Hideg Színbeállítás Vörös / Zöld / Kék Árnyalat / Telítettség / Nyereség / Ciánkék / Bíborv örös / Sárga Fehér R / G / B Alaphelyzet Kilépés Színtér AUTO / RGB / YUV #3 AUTO / RGB (0-255) / RGB (16-235) / YUV #2 Signal Automatic Be / Ki Fázis (VGA) 0~31 Frekvencia (VGA) -5~5 Vízszintes helyzet (VGA) -5~5 Függőleges helyzet (VGA) -5~5 KIJELZ Kilépés Kilépés Alaphelyzet Formátum #4 4:3 / 16:9 / Natív / AUTO #5 4:3 / 16:9 or 16:10 / LBX / Natív / AUTO Élmaszk 0~10 Nagyítás -5~25 (80%~200%) Képeltolás Vízszintes képeltolás Függőleges képeltolás -100~ ~100 F. trapézkorr. -40~40 #5 Auto. korrekció Be / Ki BEÁLLITÁS Három dimenzió 3D mód Ki / DLP-Link / IR #6 3D Formátum AUTO / SBS / Top and Bottom / Frame Sequential #6 3D szink. ford. Be / Ki Kilépés Nyelv English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / / / Magyar / eština / / / / / / / Türkçe / Vi t / Bahasa Indonesia / Român Kivetítés Menü helyzete #7 Képernyőtípus 16:10 / 16:9 Biztonság Biztonság Biztonsági időzítő Be / Ki Hónap / Nap / Óra Jelszócsere Kilépés Magyar 28

29 Felhasználói kezelőszervek Main Menu Sub Menu Settings BEÁLLITÁS Vetítő azonosító 0~99 Audió beállítások #5 belső hangszóró Némítás Be / Ki Be / Ki #5 Audió bemenet Alapértelmezett / AUDIO1 / AUDIO2 #5 Hangerő Audió 0~10 Mikrofon 0~10 #4 Hangerő 0~10 Opciók #5 Speciális Logo Alapértelmezett / Semleges LAN Settings Bemeneti jelforrás Feliratozás Ki / CC1 / CC2 Kilépés LAN State DHCP Be / Ki IP-cím Alhálózati maszk Átjáró DNS Alkalmaz Igen / Nem Kilépés #4 VGA1 / VGA2 / S-Video / Videó / HDMI #5 VGA1 / VGA2 / Videó / HDMI Forrás zár Be / Ki Intenzív hűtés Be / Ki Információ elrejtése Be / Ki Billentyűzet-lezárás Be / Ki Tesztminta Nincs / Rács / Fehérminta #5 IR Function Be / Ki Háttérszín Fekete / Vörös / Kék / Zöld / Fehér Speciális Auto bekapcs. Auto. Kikapcsolás (perc) Elalváskapcsoló (perc) Gyors újraindítás Bekapcs. mód (Készenlét) Be / Ki 0~180 0~990 Be / Ki Aktív / Eco. Kilépés Lámpa-beállítás Lámpaóra Lámpa emlékeztető Fényerő-mód Lámpa nullázása Be / Ki Világos / Eco. / Eko+ Igen / Nem Exit #5 Optional Filter Opcionális filter installálva Igen / Nem Settings Filter Usage Hours Filter Reminder Filter Reset 0~9999 Ki / 300hr / 500hr / 800hr / 1000hr Igen / Nem Kilépés Alaphelyzet Igen / Nem A képernyőmenük (OSD) eltérőek, attól függően, hogy milyen jelforrást és projektortípust használ. (#1) A Szín és Árnyalat funkciók csak Videó módban támogatottak. (#2) A Jel csak analóg VGA (RGB) jel használata esetén támogatott. (#3) Csak HDMI forrás esetén. (#4) Csak A típusú modell esetén. (#5) Csak B típusú modell esetén. (#6) A 3D Sync Invert funkció csak akkor elérhető, ha a 3D-s üzemmód engedélyezve van, és az a DLP Link Glass -t használja. (#7) Kizárólag a WXGA modelleknél. 29 Magyar

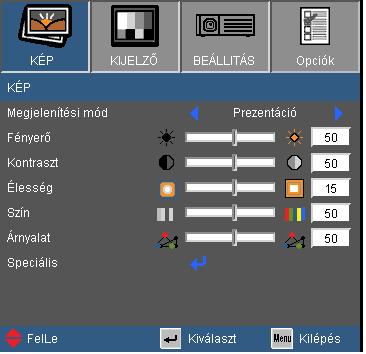

30 Felhasználói kezelőszervek KÉP Megjelenítési mód A különbözõ képtípusokhoz számos gyári beállítás áll rendelkezésre. Prezentáció: megfelelő szín és fényerő PC bemenet esetén. Fényes: Maximális fényerő a számítógép bemenetről. Mozifilm: Házimozihoz. srgb: szabványos, színhelyes színek. Tábla: Az üzemmód javíthatja a színek megjelenítést, ha sötétebb felületekre (zöld táblára) vetítenek. Felhasználói: Felhasználói beállítások. Három dimenzió: A 3D módban ajánlott beállítás engedélyezve. A felhasználó által a 3D módban végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. Fényerő A kép fényerejének állításához. A A Kontraszt gomb megnyomásával sötétítheti a képet. gomb megnyomásával világosíthatja a képet. A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. A A gombot a kontraszt csökkentéséhez. gombot a kontraszt növeléséhez. Magyar 30

31 Felhasználói kezelőszervek A Szín és Árnyalat funkciók csak Videó módban támogatottak. Élesség A kép élességét állítja be. Nyomja meg a Nyomja meg a Szín gombot az élesség csökkentéséhez. ombot az élesség növeléséhez. A videoképet a fekete-fehér és a teljesen telített színek között állítja be. A A Árnyalat gombbal csökkentheti a kép színeinek telítettségét. gombbal növelheti a kép színeinek telítettségét. A vörös és zöld színegyensúlyt állítja be. A A gombbal növelheti a zöld szín mennyiségét a képen. gombbal növelheti a vörös szín mennyiségét a képen. 31 Magyar

32 Felhasználói kezelőszervek KÉP Speciális Gamma Lehetővé teszi egy finomhangolt degamma tábla kiválasztását, amellyel a lehető legjobb képminőséget érheti el az adott bemenethez. Film: Házimozihoz. Videó: Videó vagy TV forráshoz. Grafika: Képforráshoz. Szabvány: PC vagy számítógép jelforráshoz. BrilliantColor Ez a beállítható elem új színfeldolgozó algoritmust és rendszerszintű fejlesztéseket alkalmaz a nagyobb fényerő elérése érdekében amellett, hogy valósághű, élénkebb színeket biztosít. A beállítási tartomány: 0 ~ 10. Ha erősen javított képet kíván, akkor a maximális érték felé növelje a beállítás értékét. Ha lágyabb, természetesebb képet kíván, akkor csökkentse az értékét. Színhőmérséklet Hideg hőmérsékletre állítva a kép kékebbnek tűnik. (hideg kép) Meleg hőmérsékletre állítva a kép pirosabbnak tűnik. (meleg kép) Színbeállítás A gombbal lépjen be a következő menüben, majd a / gombok segítségével jelölje ki az elemet. Magyar 32

33 Felhasználói kezelőszervek Vörös/Zöld/Kék/Ciánkék/Bíborvörös/Sárga: A színárnyalat, a telítettség és a színerősítés beállításához használja a vagy gombokat. Fehér: A piros, zöld és kék színek beállításához használja a vagy gombokat. Alaphelyzet: Válassza az Igen opciót a gyári alapértelmezett színbeállítások visszaállításához. (*) HDMI-országok számára. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB, RGB (0-255) (*), RGB (16-235) (*) vagy YUV értékek közül. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. 33 Magyar

34 Felhasználói kezelőszervek KÉP Speciális Jel (RGB) A Jel csak analóg VGA (RGB) jel használata esetén támogatott. Auto Automatikusan kiválasztja a jelet. Ha ezt a funkciót használja, akkor a fázis és a frekvencia elemek nem választhatók ki; ha nem ez az opció van kiválasztva, akkor lehetőség van a fázis és a frekvencia értékek kézzel történő beállítására és elmentésére, amihez a projektor ki-be kapcsolására van szükség. Fázis Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Frekvencia Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha úgy tűnik, hogy a kép függőlegesen villódzik. Vízszintes helyzet A A gomb megnyomásával csúsztathatja balra a képet. gomb megnyomásával csúsztathatja jobbra a képet. Függőleges helyzet A A gomb megnyomásával csúsztathatja lefelé a képet. gomb megnyomásával csúsztathatja felfelé a képet. Magyar 34

35 Felhasználói kezelőszervek KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. XGA 4:3: Ez a formátum 4 x 3 bemeneti jelforrásokhoz való. 16:9: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. Natív: Ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: A megfelelő megjelenítési formátum automatikus kiválasztásához. Auto 4:3 Széles laptop SDTV HDTV Bemeneti felbontás Auto/Scale H V H V Magyar

36 Felhasználói kezelőszervek Képarány (forrás felismerése) Kép átméretezése (XGA) 4: x 768 közép 16: x 576 közép Natív Nem átméretezett kép, 1:1 leképezés és középre rendezés. Ez a formátum az eredeti képet vágás nélkül jeleníti meg. WXGA A 16:9 ill. 16:10 opció a Képernyőtípus beállításától függ. 4:3: Ez a formátum 4 x 3 bemeneti jelforrásokhoz való. 16:9: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. 16:10: 16x10 bemeneti jelforráshoz való, mint például a szélesképernyős laptop. LBX: Ez a formátum a nem 16x9-es, letterbox forráshoz való, és olyan felhasználók számára, akik külső 16x9 lencsét használnak a 2.35:1 képarány megjelenítéséhez a legmagasabb képfelbontással. Natív: Ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: A megfelelő megjelenítési formátum automatikus kiválasztásához. 16:10-es képernyő 480i/p 576i/p 1080i/p 720p PC 4: x 800 közép 16: x 800 közép 1280 x 960 közép, majd állítsa az 1280 x 800-as képet a LBX képernyő középére 1:1 kiosztás 1:1 kiosztás (960 x 540) 1280 x 720 1:1 kiosztás Natív középre. kép x közép középre. 800 Magyar 36 16:9-es képernyő 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 közép 16: x 720 közép 1280 x 960 közép, majd állítsa az 1280 x 720-as képet a LBX képernyő középére 1:1 kiosztás 1:1 kiosztás (960 x 540) 1280 x 720 1:1 kiosztás Natív középre. kép x közép középre. 720

37 Felhasználói kezelőszervek A bemeneti/ kimeneti eszközök eltérő Élmaszk beállításokkal rendelkeznek. A Élmaszk és a Nagyítás funkció nem használható egyszerre. (*) Csak B típusú modell esetén. Élmaszk Az élmaszk eltávolítja a zajt videofelvétel képéről. Az élmaszkot használva el lehet távolítani a videó kódolási zajt a videó bemeneti jel képének széléről. Nagyítás Nyomja meg a Nyomja meg a vetítővásznon. gombot a kép méretének csökkentéséhez. gombot a kép méretének növeléséhez a Képeltolás A gombbal lépjen be a következő menüben, majd a / gombok segítségével jelölje ki az elemet. H: A kivetített kép vízszintes irányban történő eltolásához használja a vagy gombokat. V: A kivetített kép függőleges irányban történő eltolásához használja a vagy gombokat. F. trapézkorr. A függőleges képtorzítás kiküszöböléséhez nyomja meg a vagy gombot. Ha a kép trapézszerű, e funkcióval négyzetesebb képet kaphat. Auto. korrekció (*) Automatikusan korrigálja a függőleges képtorzítást. 37 Magyar

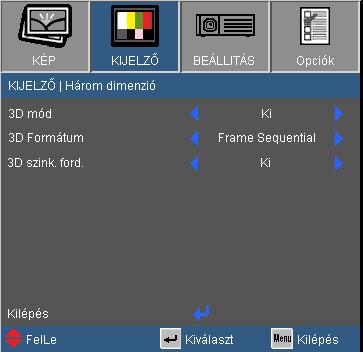

38 Felhasználói kezelőszervek KIJELZŐ Három dimenzió A IR opciók modellenként eltérőek. A 3D szink. ford. funkció csak akkor elérhető, ha a 3D-s üzemmód engedélyezve van, és az a DLP Link Glass -t használja. A 3D nézethez erre alkalmas 3D forrásra, 3D tartalomra és polárszűrős szemüvegre van szükség. A támogatott 3D formátumokkal kapcsolatos információkért tekintse meg az 63. oldalt. (*) Csak B típusú modell esetén. 3D mód Ki: A három dimenziós képeknél használt 3D beállítások kikapcsolásáshoz válassza a Ki lehetőséget. DLP Link: Válassza a DLP-Link opciót a DLP Link 3D-s képekre optimalizált beállítások használatához. IR (*) : IR-alapú három dimenziós képek optimális beállításaihoz válassza az IR lehetőséget. 3D Formátum Auto: Ha a készülék 3D-s azonosítójelet észlel, akkor automatikus átvált 3D formátumra. SBS: Ezt az üzemmódot a Side-by-side (Egymás mellett elhelyezkedő) formátumú 3D tartalomhoz használja. Felső és alsó: Ezt az üzemmódot a Felső és alsó formátumú 3D tartalomhoz használja. Frame Sequential: Ezt az üzemmódot a Váltakozó képkockás formátumú 3D tartalomhoz használja. 3D szink. ford. A Be gomb megnyomásával felcserélheti a bal és jobb keretben lévő tartalmat. Az alapértelmezett kerettartalom visszaállításához nyomja meg a Ki gombot. Magyar 38

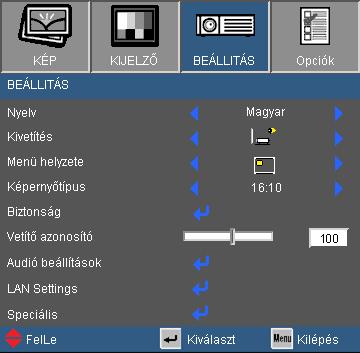

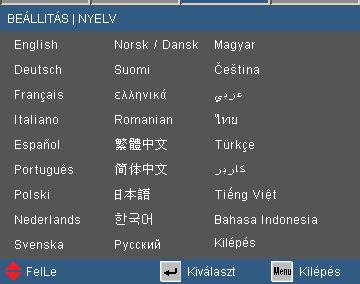

39 Felhasználói kezelőszervek BEÁLLITÁS (*) modelltől függ. Nyelv (*) A tobbnyelvű OSD menu kivalasztasa. Nyomja meg a vagy gombot az almenü megnyitásához, majd a vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. Kivetítés A Hátsó-asztali és Hátsó-mennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. Elöl-Asztali Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg. 39 Magyar

40 Felhasználói kezelőszervek Menü helyzete A menü helyzetének módosítása a képernyőn. Képernyőtípus Állítsa a képernyőtípust 16:10-re vagy 16:9-re A Képernyőtípus opció kizárólag WXGA esetén használható. Vetítő azonosító Az azonosítót (ID) menü segítségével lehet beállítani (tartomány:0-99), így a felhasználó az egyes kivetítőket az RS232 porton keresztül vezérelheti. Tekintse meg a oldalt az RS232 parancsok teljes listáját illetően. Magyar 40

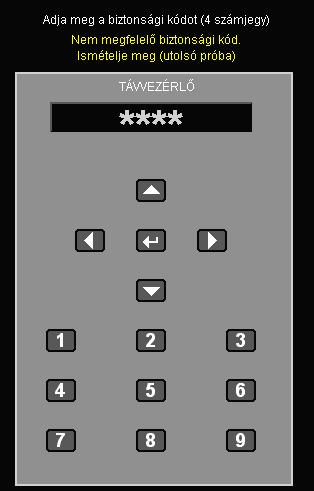

41 Felhasználói kezelőszervek BEÁLLITÁS Biztonság Biztonság Be: A Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszóellenőrzés nélkül is bekapcsolhatja a kivetítőt. A jelszó alapértelmezett értéke 1234 (első alkalommal). Biztonsági időzítő Ezzel a funkcióval azt lehet beállítani, hogy a projektor mennyi ideig legyen használható (hónap/nap/óra). A beállított idő lejárta után újból meg kell adni a jelszót. Jelszócsere Első alkalom: 1. Nyomja meg a gombot a jelszó beállításához. 2. A jelszónak 4 számjegyből kell állnia. 3. Használja a számgombokat a távirányítón az új jelszó megadásához, majd nyomja meg a gombot a jelszó megerősítéshez. Jelszócsere: 1. Nyomja meg a gombot a régi jelszó megadásához. 2. Használja a számgombokat az aktuális jelszó megadásához, majd nyomja meg a gombot a megerősítéséhez. 3. Adja meg az új jelszót (4 számjegyű) a távvezérlő számgombjai segítségével, majd nyomja meg a gombot a megerősítéshez. 41 Magyar

42 Felhasználói kezelőszervek 4. Gépelje be újra az új jelszót, és nyomja meg a gombot a megerősítéséhez. Ha 3-szor rossz jelszót adnak meg, a kivetítő automatikusan kikapcsolódik. Ha elfelejtette jelszavát, lépjen kapcsolatba a helyi kirendeltséggel támogatásért. Magyar 42

43 Felhasználói kezelőszervek BEÁLLITÁS Audió beállítások (*) Csak B típusú modell esetén. belső hangszóró (*) A beépített hangszóró a Be és Ki opciókkal kapcsolható be ill. ki. Némítás A Be gombbal kapcsolhatja be a néma üzemmódot. A Ki gombbal kapcsolhatja ki a néma üzemmódot. Audió bemenet (*) A kivetítő hátoldalán találhatók az alapértelmezett audio beállítások. Ezt a lehetőséget az Audió bemenetek (1 vagy 2) bármelyikének az aktuális képforráshoz történő hozzárendeléséhez lehet használni. Az egyes Audió bemenetek egynél több videó jelforráshoz is rendelhetők. Alapértelmezett. Audió 1: VGA 1 és VGA 2. Audió 2: Videó. Hangerő Állítsa a hangerőt az Audio -ról a MIC csatlakozóra. (*) A A gombbal csökkentheti a hangerőt. gombbal növelheti a hangerőt. 43 Magyar

44 Felhasználói kezelőszervek BEÁLLITÁS Speciális Logó Nyomja meg a gombot egy, a vásznon éppen látható kép rögzítéséhez. A változtatások a kivetítő legközelebbi bekapcsolásakor lépnek életbe. Alapértelmezett: Az alapértelmezett induló kép. Semleges: A kezdő képernyőn nem jelenik meg logó. Feliratozás Ezzel a funkcióval választhatja ki a kívánt kezdőképet. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. Ki: Az Ki kiválasztásával kikapcsolja a jelbeszéd funkciót. CC1:CC1 nyelv: Amerikai angol. CC2:CC2 nyelv (a felhasználó TV-csatornájától függ): Spanyol, francia, portugál, német, dán. Magyar 44

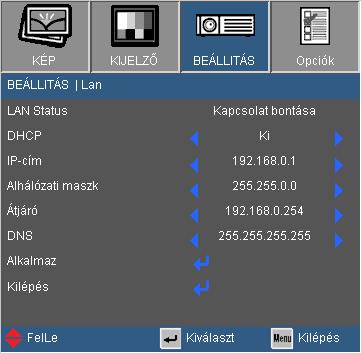

45 Felhasználói kezelőszervek BEÁLLITÁS Lan A LAN csak a B típusú modell esetén használható. LAN Status Megjelenítési mód. DHCP Használja ezt a funkciót a kívánt induló kép kiválasztásához. Ha megváltoztatja a beállítás értékét, amikor kilép az OSD menüből, az új beállítás a következő megnyitásától számítva lép érvénybe. Be: IP-cím automatikus kijelölése a kivetítőnek a DHCP szerverről. Ki: IP-cím manuális kijelölése. IP-cím Jelenítse meg az IP-címet. Alhálózati maszk Alhálózati maszk szám megjelenítése. Átjáró Jelenítse meg azon hálózat alapértelmezett átjáróját, amelyhez a kivetítő csatlakozik. DNS Jelenítse meg a DNS-t. Alkalmaz Nyomja meg a gombot, majd jelölje ki a Igen lehetőséget a kiválasztás alkalmazásához. 45 Magyar

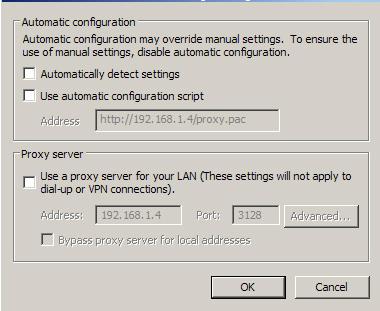

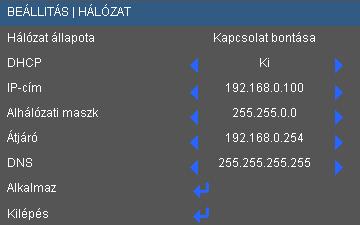

46 Felhasználói kezelőszervek Webböngésző használata a kivetítő irányítására 1. Kapcsolja be a DHCP-t, hogy a DHCP szerver automatikusan IP-címet osszon ki, vagy manuálisan adja meg a szükséges hálózati információkat. 4. Az [eszközök] fül alatt található beviteli-karaktersorozatra vonatkozó hálózati weboldal alapján, a beviteli karakterhosszra vonatkozó korlátozások az alábbi listában láthatók ( szóköz és az egyéb írásjeleket beleszámítva): 2. Ezután válassza ki az Alkalmaz elemet, majd nyomja meg a gombot a konfigurációs folyamat elvégzéséhez. 3. Nyissa meg a webböngészőt és gépelje be az IP-címet az OSD LAN képernyőről, amire megjelenik az alábbi weboldal: Kategória Creston kezelő Projektor Hálózati konfiguráció Felhasználó jelszó Rendszergazda jelszó Egység IP-cím 15 IP ID 2 Port 5 Projektor neve 10 Hely 9 Beosztva 9 DHCP (Engedélyezett) IP-cím 15 Alhálózati maszk 15 Alapértelmezett átjáró 15 DNS szerver 15 Engedélyezett Új jelszó 15 Megerősítés 15 Engedélyezett Új jelszó 15 Megerősítés 15 Bevitel hosszúsága (karakterszám) (Nem elérhető) (Nem elérhető) (Nem elérhető) Amikor a kivetítő IP-címét használja, nem tud összekapcsolódni a kiszolgálóval. Magyar 46

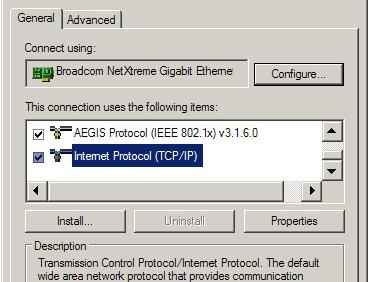

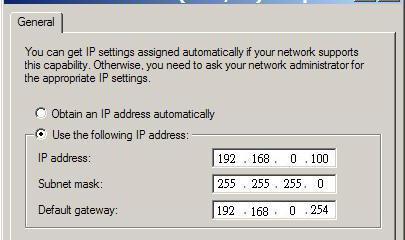

47 Felhasználói kezelőszervek Ha közvetlen kapcsolat létesít a számítógép és a kivetítő között 1. lépés:: keresse meg az IP-címet ( ) a kivetítő LAN funkciójához. 2. lépés: Jelölje ki az alkalmaz elemet, majd nyomja meg az Enter gombot a funkció érvényesítéséhez, vagy nyomja meg a menu (Menü) gombot a kilépéshez. 3. lépés: A Hálózati kapcsolatok elem megnyitásához kattintson a Start, Vezérlőpult, Hálózati és internet-kapcsolatok elemre, majd kattintson a Hálózati kapcsolatok elemre. Kattintson a konfigurálandó kapcsolatra, majd a Hálózati feladatok elemen belül kattintson az A kapcsolat beállításainak módosítása elemre. 4. lépés: Az Általános fülön, az A kapcsolat a következő elemeket használja elemen belül, kattintson az Internet Protocol (TCP/IP) elemre, majd kattintson a Tulajdonságok gombra. 6. lépés: Az internet lehetőségek elem megnyitásához kattintson az IE böngészőre, az internet lehetőségek elemre, a Kapcsolatok fülre, majd a LAN beállítások 7. lépés: Megjelenik a Helyi hálózat beállítása párbeszédpanel. A Proxy Server területen szüntesse meg a Proxy szerver használata a LAN-hoz jelölőnégyzet kijelölését, majd kattintson kétszer az OK gombra. 5. lépés: Kattintson az A következő IPcím használata gombra és gépelje be a következőt: 1) IP-cím: ) Alhálózati maszk: ) Alapértelmezett átjáró: lépés: Nyissa meg az IE programot és gépelje be a IPcímet az URL mezőbe, majd nyomja meg az Enter gombot. 47 Magyar

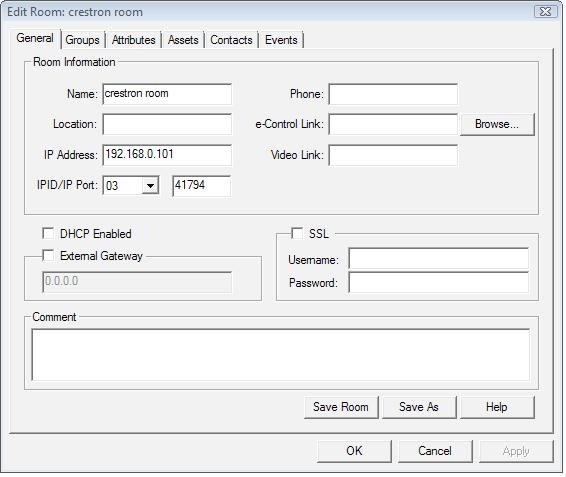

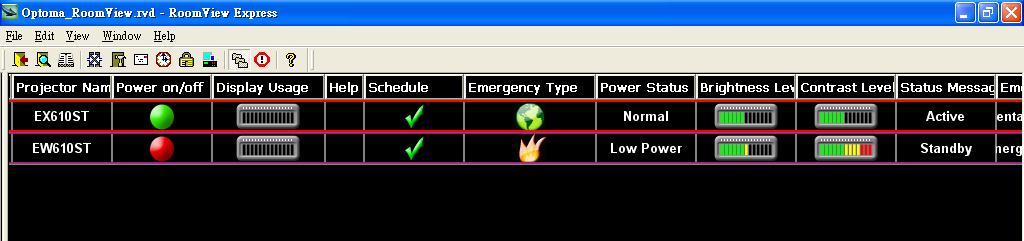

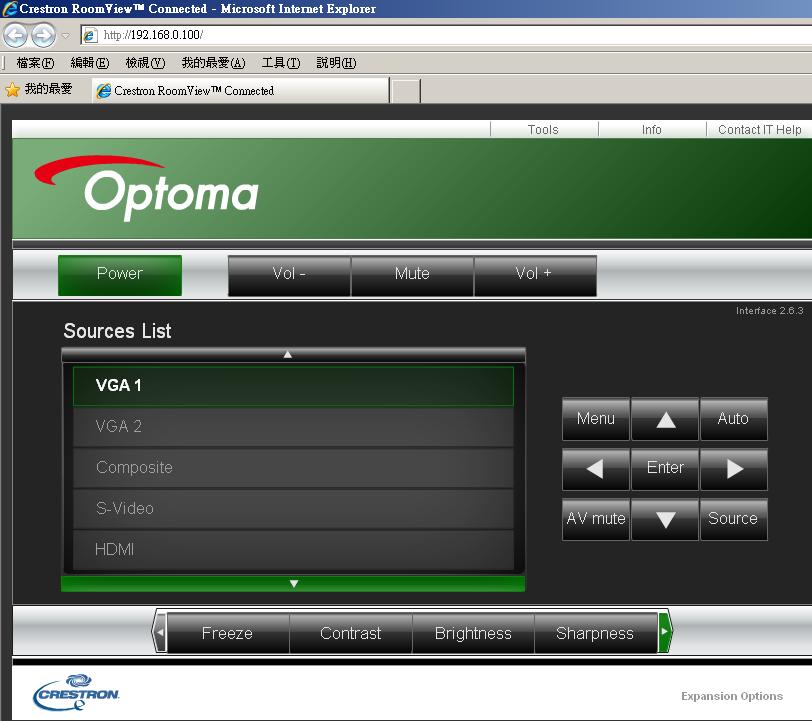

48 Felhasználói kezelőszervek Creston RoomView szabályozó eszköz Creston Room View egyetlen Ethernet hálózaton 250+ vezérlőrendszer számára lehetővé tesz egy központi megfigyelő állomást (több is lehetséges, száma az IP ID és IP címek kombinációján múlik). Creston RoomView megfigyel minden egyes projektort, beleértve a projektor online állapotát, rendszer áramellátását, lámpák élettartamát, hálózati beállítást és hardver hibákat, továbbá a rendszergazda által meghatározott bármilyen egyedi tulajdonságot. A rendszergazda hozzá tud adni, kitörölni és szerkeszteni a kapcsolati információkon és eseményeken, melyek a szoftver által minden felhasználó számára automatikusan naplóz. (UI működtetés következő kép alapján) 1. Főképernyő 2. A helyiség szerkesztése A Creston RoomView funkció támogatása a modellektől függ. Magyar 48

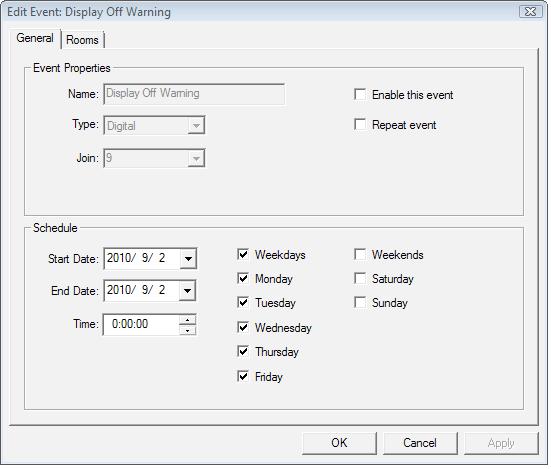

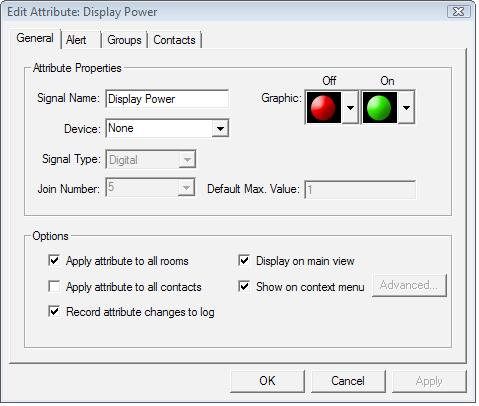

49 Felhasználói kezelőszervek 3. Tulajdonság szerkesztése 4. Esemény szerkesztése További információkért látogassa meg & 49 Magyar

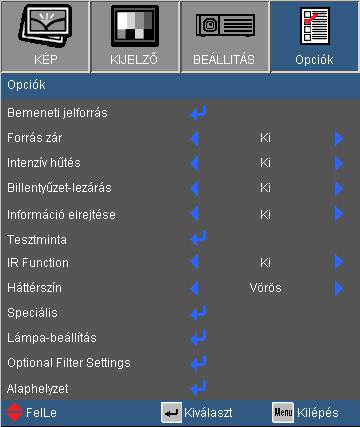

50 Felhasználói kezelőszervek OPCIÓK Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti/letilthatja a bemeneti jelforrásokat. Nyomja meg a gombot az almenübe lépéshez és a kívánt jelforrás kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. Forrás zár Be: a kivetítő csak a megadott csatlakozót keresi meg. Ki: A kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Ha kiválasztják az Be lehetőséget, a ventilátorok gyorsabban forognak. Ez a funkció nagy tengerszint feletti magasság esetén hasznos, ahol ritkább a levegő. Információ elrejtése Be: Az információs üzenetek elrejtéséhez válassza az Be lehetőséget. Ki: A keresés üzenet felfedéséhez válassza az Ki lehetőséget. Billentyűzet-lezárás Amikor a billentyűzár funkció be van kapcsolva (On), a vezérlőpanel zárolva van, de a távvezérlővel lehet irányítani a kivetítőt. Az Ki kiválasztásával ismét használhatja a vezérlőpanelt. Magyar 50

51 Felhasználói kezelőszervek Tesztminta rácsháló, fehér és kikapcsolt. Háttérszín Ezzel a funkcióval Fekete, Vörös, Kék, Zöld vagy Fehér képernyő jeleníthető meg, ha nincs elérhető jel. (*) Csak B típusú modell esetén. IR Function (*) Ezzel a funkcióval a kivetítő a távvezérlővel működtethető az infravörös vevőn keresztül. Ha Ki opcióra állítja, a vezérlőpult gombjait tudja majd használni. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. 51 Magyar

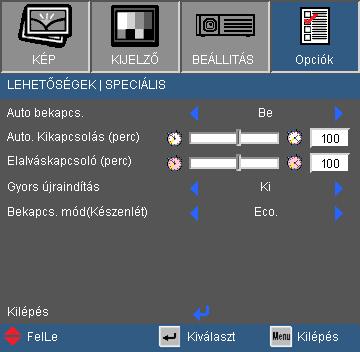

52 Felhasználói kezelőszervek LEHETŐSÉGEK Speciális Auto bekapcs. Válassza az Be lehetőséget a közvetlen bekapcsolás módbekapcsolásához. A kivetítő automatikusan bekapcsolódik, amikor feszültség alá helyezik anélkül, hogy megnyomnák a gombot a kivetítő vezérlőpultján, illetve a Üzemkapcsoló gombot a távirányítón. Ha a Bekapcs. mód(készenlét) Eco (< 0.5 W)) álláson van, a VGA kimenet, az audio átmenet csatlakozó inaktív, ha a kivetítő készenléti módban van. Automata kikapcsolás (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Elalváskapcsoló (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Gyors újraindítás Be: Ha a projektor véletlenük kikapcsol, akkor ez a funkció lehetővé teszi a projektor azonnali visszakapcsolását, ha 100 másodpercen belül választja ki. Magyar 52 Ki: A ventilátor azonnal megkezdi a rendszer hűtését, amikor a felhasználó kikapcsolja a projektort. Bekapcs. mód (Készenlét) Eco.: A Power-Saving opció kiválasztásával energiát takaríthat meg, a fogyasztás < 0,5W. Aktív: válassza az Aktív lehetőséget, hogy visszatérjen normál készenléti üzemmódba és a VGA kimeneti csatlakozó aktív lesz.

53 Felhasználói kezelőszervek Lehetőségek Lámpa-beállítások Lámpaóra Megjeleníti a kivetítés eltelt idejét. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Ha működés közben a környezeti hőmérséklet meghaladja a 40 Cot, akkor a projektor automatikusan ECO üzemmódba kapcsol. Fényerő-mód VILÁGOS: válassza a VILÁGOS lehetőséget a fényerő növeléséhez. Eco.: Az Eco. lehetőséggel tompíthatja a vetítőlámpa fényét, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. Eco+: Amikor az Eco+ mód aktivált, akkor a tartalom fényerőszintje automatikusan észlelésre kerül, hogy a lámpa energiafogyasztása jelentősen (akár 70%-al) csökkenthető inaktív időszakokban. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. 53 Magyar

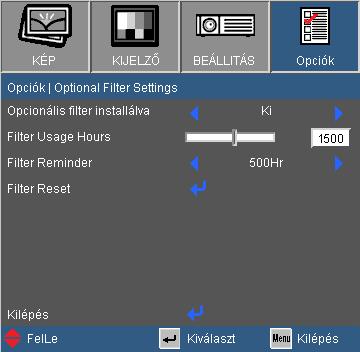

54 Felhasználói kezelőszervek OPCIÓK Optional Filter Settings A Optional Filter Settings csak a B típusú modell esetén érhetők el. Opcionális filter installálva Válassza a Yes (Igen) opciót az 500 üzemórára figyelmeztető üzenet megjelenítéséhez. A No (Nem) opció kiválasztása esetén a figyelmeztetés nem jelenik meg. Filter Usage Hours A szűrő idejének megjelenítése. Filter Reminder Ezen funkció segítségével megjelenítheti vagy elrejtheti a figyelmeztető üzenetet a szűrő cseréjére vonatkozó üzenet megjelenítésekor. (A gyári alapbeállítás: 500 óra) Filter Reset A porszűrő számlálójának törlése a porszűrő cseréjét vagy tisztítását követően. Magyar 54

55 Hibaelhárítás Függelékek Ha problémát tapasztal a kivetítővel kapcsolatban, forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. A kép nem jelenik meg Ellenőrizze, hogy minden kábel és csatlakozás az Üzembe helyezés fejezetben leírtak szerint van-e csatlakoztatva. Ellenőrizze, hogy a csatlakozók érintkezői nem hajlottak vagy törtek el. Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. Győződjön meg arról, hogy eltávolította a lencsevédőt (opcionális), és a kivetítő bekapcsolt állapotban van. Győződjön meg arról, hogy az AV némítás funkció nincs bekapcsolva. Részleges, gördülő vagy nem megfelelően megjelenített kép Press Re-Sync on the remote. Ha PC-t használ: Windows 95, 98, 2000, XP, Windows 7 esetén: 1. A Sajátgép ikonra kattintva nyissa meg a Vezérlőpult mappát, és kattintson kétszer a Megjelenítés ikonra. 2. Válassza ki a Beállítások fület. 3. Győződjön meg arról, hogy a megjelenítés felbontása nem haladja meg az UXGA (1600 x 1200) értéket. 4. Kattintson az Speciális tulajdonságok gombra. Amennyiben a kivetítő még mindig nem vetíti ki az egész képet, akkor a felhasznált képernyő-beállításokon is változtatni kell. Kövesse az alábbi lépéseket. 5. Győződjön meg arról, hogy a felbontás-beállítás nem haladja meg az UXGA (1600 x 1200) értéket. 6. A Módosítás fül alatt válassza ki a Kijelző gombot. 55 Magyar

56 Függelékek 7. Kattintson a Minden eszköz mutatása elemre. A Gyártók ablakban válassza ki a Szabvány monitortípusok beállítást, majd a Típusok dobozban válassza ki a kívánt felbontást. 8. Győződjön meg arról, hogy monitorkijelző felbontása nem haladja meg az UXGA (1600 x 1200) értéket. Ha noteszgépet használ: 1. Először kövesse a fenti lépéseket a számítógép felbontásának beállításához. 2. Nyomja le a noteszgép gyártója által ajánlott gyorsbillentyűt, hogy a noteszgép jelet bocsásson ki a kivetítő felé. Példa: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Magyar 56 Mac Apple: Rendszer-preferencia Megjelenítés Elrendezés Tükrözött megjelenítés Ha nehézséget tapasztal a felbontás módosítása során, illetve a monitor lefagy, indítsa újra az összes készüléket, a kivetítőt is beleértve. A PC noteszgép vagy PowerBook számítógép képernyője nem jeleníti meg a kívánt anyagot Ha PC noteszgépet használ Előfordulhat, hogy egyes PC noteszgépek kikapcsolják a saját képernyőjüket, amikor egy második megjelenítő eszköz van használatban. Mindegyiknél más-más módon történik a visszakapcsolása. Lásd a számítógép használati útmutatóját további információkért. A kép instabil vagy villódzik A Fázis gombbal javíthatja ki. További információkért lásd a 34 oldalt. Változtassa meg a képernyő színbeállításait a számítógépről. A képen függőleges villódzó sáv van Használja a Frekvencia funkciót a beállításhoz. További információkért lásd a 34 oldalt. Ellenőrizze és konfigurálja át a grafikus kártya megjelenítési módját, hogy kompatibilis legyen a kivetítővel.

57 Függelékek A kép nem éles Győződjön meg arról, hogy a lencsevédő (opcionális) kupakot eltávolították. Állítson a vetítőlencse fókuszgyűrűjén. Győződjön meg arról, hogy a vetítővászon távolsága a tartományon belül van. Lásd a 19 ~ 20 oldalon. A kép megnyúlik, amikor 16:9 képarányú DVD filmet játszik le Ha anamorf vagy 16:9 képformátumú DVD-filmet játszik le, a kivetítő a képet akkor vetíti a legjobb minőségben, ha az OSD menüben a kivetítési módot 16:9 értékre állítja be. Ha 4:3 képformátumú DVD filmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint: Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányra a DVD-lejátszón. A kép túl kicsi vagy túl nagy Helyezze a kivetítőt a vászonhoz közelebb vagy messzebbre. Nyomja meg a Menu (Menü) gombot a távirányítón, lépjen a Display (KIJELZŐ) Format (Formátum) menübe és próbálkozzonkülönböző beállításokkal. A Keystone használata nem javasolt. A kép széle dőlt Ha van rá lehetőség, akkor helyezze át a projektort, hogy vízszintesen a képernyő közepén és a képernyő alja alatt legyen. Nyomja meg a +/- trapéz gombot a távvezérlőn, vagy nyomja meg a(z) / gombot a projektor panelen, amíg az oldalak párhuzamosak lesznek. A kép fordított Válassza a BEÁLLITÁS Kivetítés elemet az OSD menüben, és állítsa be a vetítési irányt. 57 Magyar

58 Függelékek A kivetítő nem reagál semmilyen kezelőszervre Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 60 másodpercig, míg újra nem csatlakoztatja. Ellenőrizze, nincs-e aktiválva a Billentyűzet-lezárás funkció úgy, hogy megpróbálja kezelni a kivetítőt a távvezérlővel. A lámpa kiég, vagy pukkanó hangot ad ki Miután a lámpaelérte hasznosélettartamánakvégét, kiég és hangos pukkanó hangot hallat. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse Lámpacsere rész alatt található eljárásokat, a oldalon. LED fény jelentése Üzenet Készenléti állapot (Hálózati tápkábel bemenet) Bekapcsolt állapot (Bemelegedés) Lámpa kigyullad Kikapcsolás (Hűtés) ÜZEM-/ KÉSZENLÉT- JELZŐ LED Hőmérsékletjelző LED Lámpa LED (Zöld/Sárga) (Vörös) (Vörös) Sárga Villog Zöld Zöld Villog Zöld Folyamatos Gyors visszatérés (100 mp) Villog Zöld világítás Nem világít Hiba (Magas hőmérs.) Hiba (Ventilátor hiba) Villog Sárga Villog Sárga Villog Hiba (Lámpahiba) Villog Sárga * Az ÜZEM-/KÉSZENLÉT-JELZŐ LED világít, ha a képernyőmenü látható, és nem világít, ha nem látható. Magyar 58

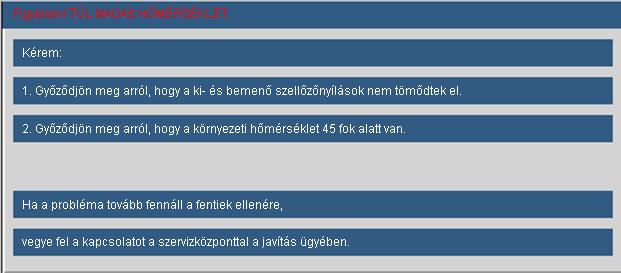

59 Függelékek OSD üzenetek Hőmérséklet-figyelmeztetés: A ventilátor meghibásodott: Lámpa-figyelmeztetés: Nem megjeleníthető formátum: Filter Warning: Ha a távvezérlő nem működik Ellenőrizze, hogy a távvezérlő működési szöge vízszintesen és függőlegesen a kivetítő IR-vevőihez viszonyítva ˇÓ15 X-on belül van. Győződjön meg arról, hogy a kivetítő és a távvezérlő között nincs semmiféle akadály. A kivetítőtől 7 méteren (ˇÓ0 X) belül legyen. Győződjön meg arról, hogy helyesen helyezték be az elemeket. Cserélje ki a lemerült elemeket. 59 Magyar
