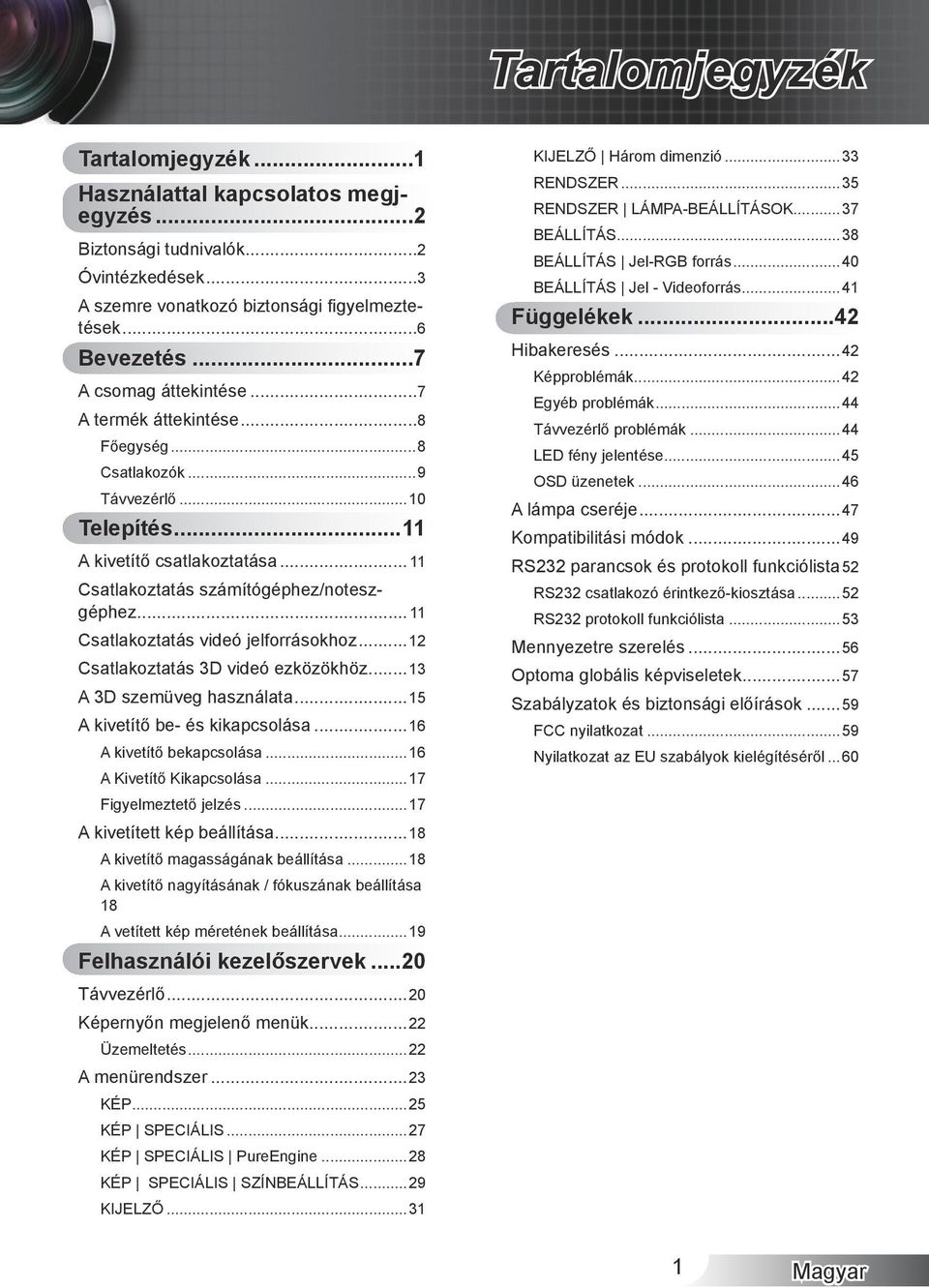

1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos megjegyzés...2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...6 Bevezetés...7 A csomag áttekintése...7 A termék áttekintése...8 Főegység...8 Csatlakozók...9 Távvezérlő...10 Telepítés...11 A kivetítő csatlakoztatása Csatlakoztatás számítógéphez/noteszgéphez Csatlakoztatás videó jelforrásokhoz...12 Csatlakoztatás 3D videó ezközökhöz...13 A 3D szemüveg használata...15 A kivetítő be- és kikapcsolása...16 A kivetítő bekapcsolása...16 A kivetítő kikapcsolása...17 Figyelmeztető jelzés...17 A kivetített kép beállítása...18 A kivetítő magasságának beállítása...18 A kivetítő nagyításának / fókuszának beállítása. 18 A vetített kép méretének beállítása...19 Felhasználói kezelőszervek...20 KIJELZŐ Három dimenzió...33 RENDSZER...35 RENDSZER LÁMPA-BEÁLLÍTÁSOK...37 BEÁLLÍTÁS...38 BEÁLLÍTÁS Jel-RGB forrás...40 BEÁLLÍTÁS Jel - Videoforrás...41 Függelékek...42 Hibakeresés...42 Képproblémák...42 Egyéb problémák...44 Távvezérlő problémák...44 LED fény jelentése...45 OSD üzenetek...46 A lámpa cseréje...47 Kompatibilitási módok...49 RS232 parancsok és protokoll funkciólista.52 RS232 csatlakozó érintkező-kiosztása...52 RS232 protokoll funkciólista...53 Mennyezetre szerelés...56 Optoma globális képviseletek...57 Szabályzatok és biztonsági előírások...59 FCC nyilatkozat...59 Nyilatkozat az EU szabályok kielégítéséről...60 Távvezérlő...20 Képernyőn megjelenő menük...22 Üzemeltetés...22 A menürendszer...23 KÉP...25 KÉP SPECIÁLIS...27 KÉP SPECIÁLIS PureEngine...28 KÉP SPECIÁLIS SZÍNBEÁLLÍTÁS...29 KIJELZŐ

2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékelt kiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. B osztályú kibocsátási határértékek Ez a B osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz kendővel tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/ rongálódás (egyebek között) az alábbiakra terjed ki: -- A készüléket elejtették. -- A tápkábel vagy a dugó megsérült. -- Folyadék ömlött a kivetítőre. -- A kivetítőt esőnek vagy nedvességnek tették ki. -- Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. 2

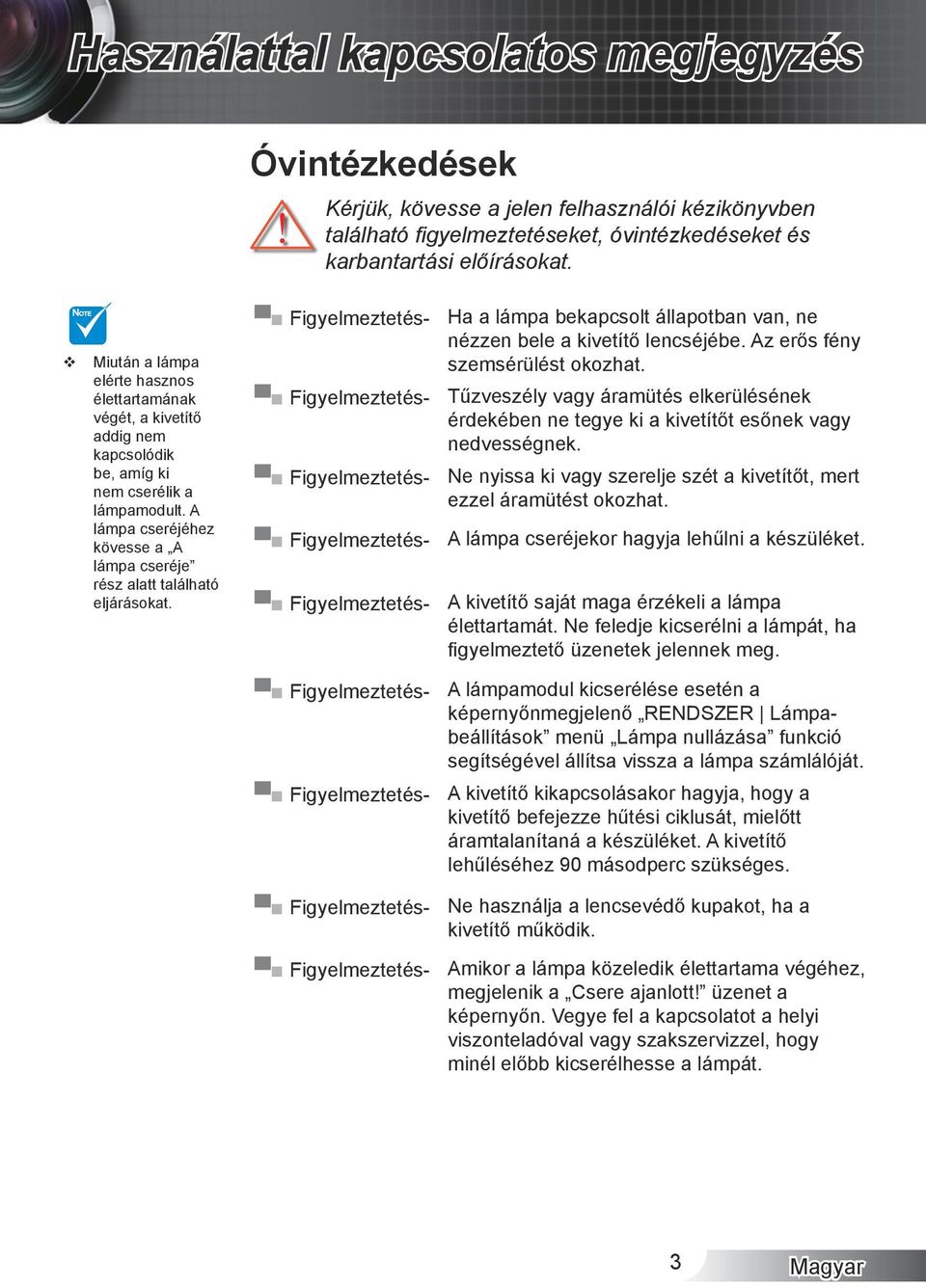

3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található figyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. NOTE Miután a lámpa elérte hasznos élettartamának végét, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse a A lámpa cseréje rész alatt található eljárásokat. Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Ha a lámpa bekapcsolt állapotban van, ne nézzen bele a kivetítő lencséjébe. Az erős fény szemsérülést okozhat. Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. A lámpa cseréjekor hagyja lehűlni a készüléket. A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha figyelmeztető üzenetek jelennek meg. A lámpamodul kicserélése esetén a képernyőnmegjelenő RENDSZER Lámpabeállítások menü Lámpa nullázása funkció segítségével állítsa vissza a lámpa számlálóját. A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 90 másodperc szükséges. Ne használja a lencsevédő kupakot, ha a kivetítő működik. Amikor a lámpa közeledik élettartama végéhez, megjelenik a Csere ajanlott! üzenet a képernyőn. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. 3

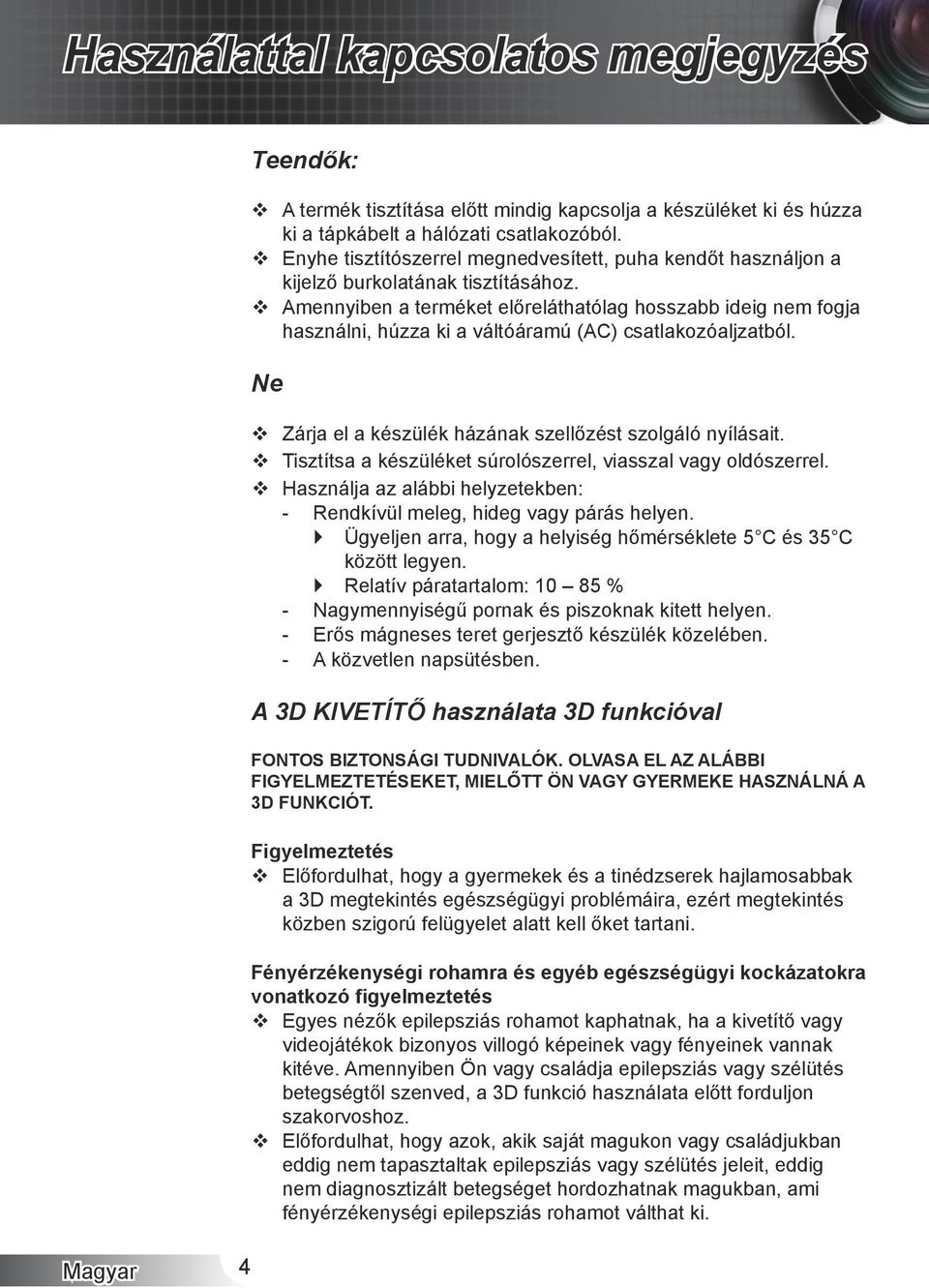

4 Használattal kapcsolatos megjegyzés Teendők: A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a terméket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Ne Zárja el a készülék házának szellőzést szolgáló nyílásait. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi helyzetekben: -- Rendkívül meleg, hideg vagy párás helyen. `` Ügyeljen arra, hogy a helyiség hőmérséklete 5 C és 35 C között legyen. `` Relatív páratartalom: % -- Nagymennyiségű pornak és piszoknak kitett helyen. -- Erős mágneses teret gerjesztő készülék közelében. -- A közvetlen napsütésben. 4 A 3D KIVETÍTŐ használata 3D funkcióval FONTOS BIZTONSÁGI TUDNIVALÓK. OLVASA EL AZ ALÁBBI FIGYELMEZTETÉSEKET, MIELŐTT ÖN VAGY GYERMEKE HASZNÁLNÁ A 3D FUNKCIÓT. Figyelmeztetés Előfordulhat, hogy a gyermekek és a tinédzserek hajlamosabbak a 3D megtekintés egészségügyi problémáira, ezért megtekintés közben szigorú felügyelet alatt kell őket tartani. Fényérzékenységi rohamra és egyéb egészségügyi kockázatokra vonatkozó figyelmeztetés Egyes nézők epilepsziás rohamot kaphatnak, ha a kivetítő vagy videojátékok bizonyos villogó képeinek vagy fényeinek vannak kitéve. Amennyiben Ön vagy családja epilepsziás vagy szélütés betegségtől szenved, a 3D funkció használata előtt forduljon szakorvoshoz. Előfordulhat, hogy azok, akik saját magukon vagy családjukban eddig nem tapasztaltak epilepsziás vagy szélütés jeleit, eddig nem diagnosztizált betegséget hordozhatnak magukban, ami fényérzékenységi epilepsziás rohamot válthat ki.

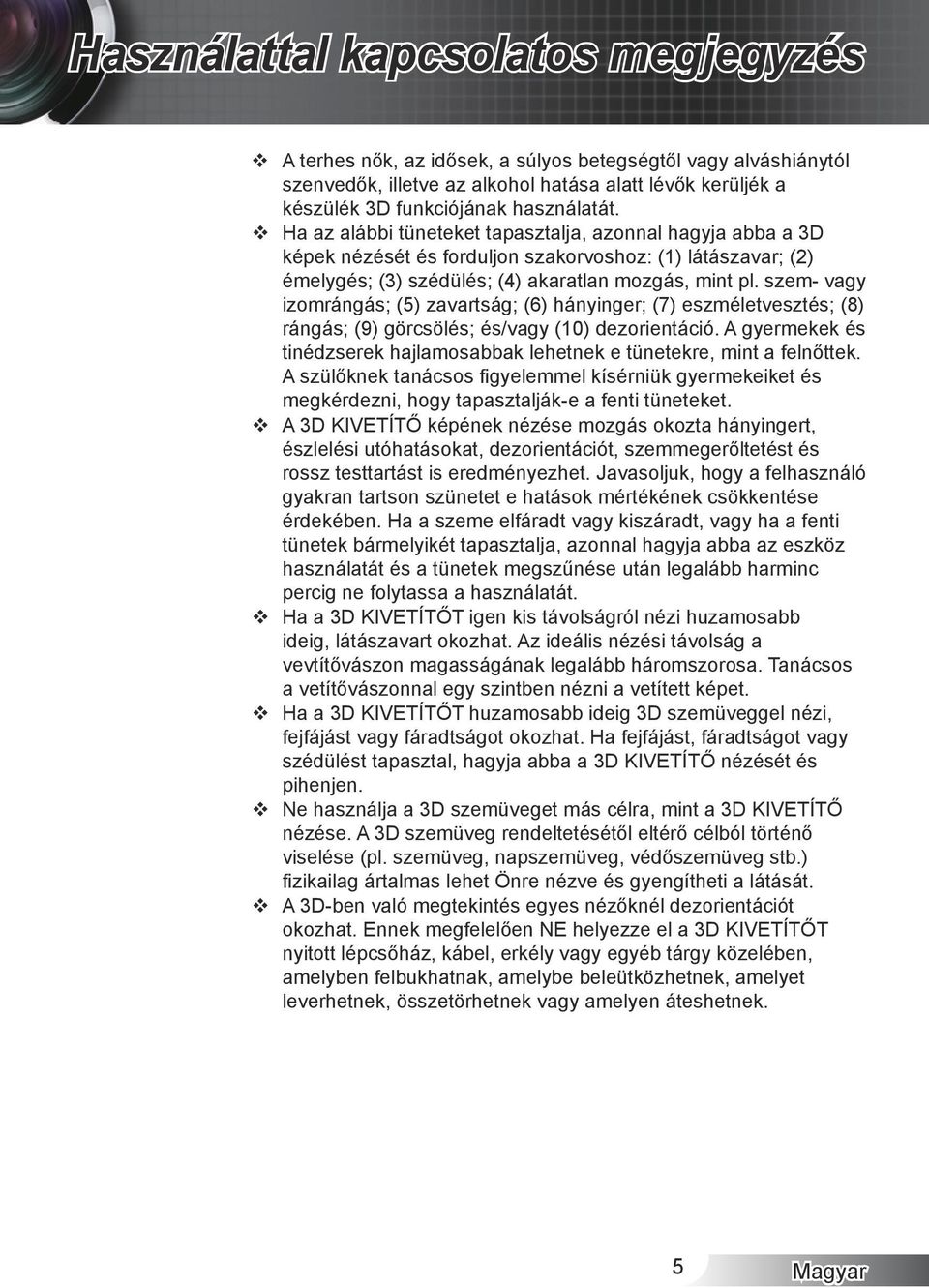

5 Használattal kapcsolatos megjegyzés A terhes nők, az idősek, a súlyos betegségtől vagy alváshiánytól szenvedők, illetve az alkohol hatása alatt lévők kerüljék a készülék 3D funkciójának használatát. Ha az alábbi tüneteket tapasztalja, azonnal hagyja abba a 3D képek nézését és forduljon szakorvoshoz: (1) látászavar; (2) émelygés; (3) szédülés; (4) akaratlan mozgás, mint pl. szem- vagy izomrángás; (5) zavartság; (6) hányinger; (7) eszméletvesztés; (8) rángás; (9) görcsölés; és/vagy (10) dezorientáció. A gyermekek és tinédzserek hajlamosabbak lehetnek e tünetekre, mint a felnőttek. A szülőknek tanácsos figyelemmel kísérniük gyermekeiket és megkérdezni, hogy tapasztalják-e a fenti tüneteket. A 3D KIVETÍTŐ képének nézése mozgás okozta hányingert, észlelési utóhatásokat, dezorientációt, szemmegerőltetést és rossz testtartást is eredményezhet. Javasoljuk, hogy a felhasználó gyakran tartson szünetet e hatások mértékének csökkentése érdekében. Ha a szeme elfáradt vagy kiszáradt, vagy ha a fenti tünetek bármelyikét tapasztalja, azonnal hagyja abba az eszköz használatát és a tünetek megszűnése után legalább harminc percig ne folytassa a használatát. Ha a 3D KIVETÍTŐT igen kis távolságról nézi huzamosabb ideig, látászavart okozhat. Az ideális nézési távolság a vevtítővászon magasságának legalább háromszorosa. Tanácsos a vetítővászonnal egy szintben nézni a vetített képet. Ha a 3D KIVETÍTŐT huzamosabb ideig 3D szemüveggel nézi, fejfájást vagy fáradtságot okozhat. Ha fejfájást, fáradtságot vagy szédülést tapasztal, hagyja abba a 3D KIVETÍTŐ nézését és pihenjen. Ne használja a 3D szemüveget más célra, mint a 3D KIVETÍTŐ nézése. A 3D szemüveg rendeltetésétől eltérő célból történő viselése (pl. szemüveg, napszemüveg, védőszemüveg stb.) fizikailag ártalmas lehet Önre nézve és gyengítheti a látását. A 3D-ben való megtekintés egyes nézőknél dezorientációt okozhat. Ennek megfelelően NE helyezze el a 3D KIVETÍTŐT nyitott lépcsőház, kábel, erkély vagy egyéb tárgy közelében, amelyben felbukhatnak, amelybe beleütközhetnek, amelyet leverhetnek, összetörhetnek vagy amelyen áteshetnek. 5

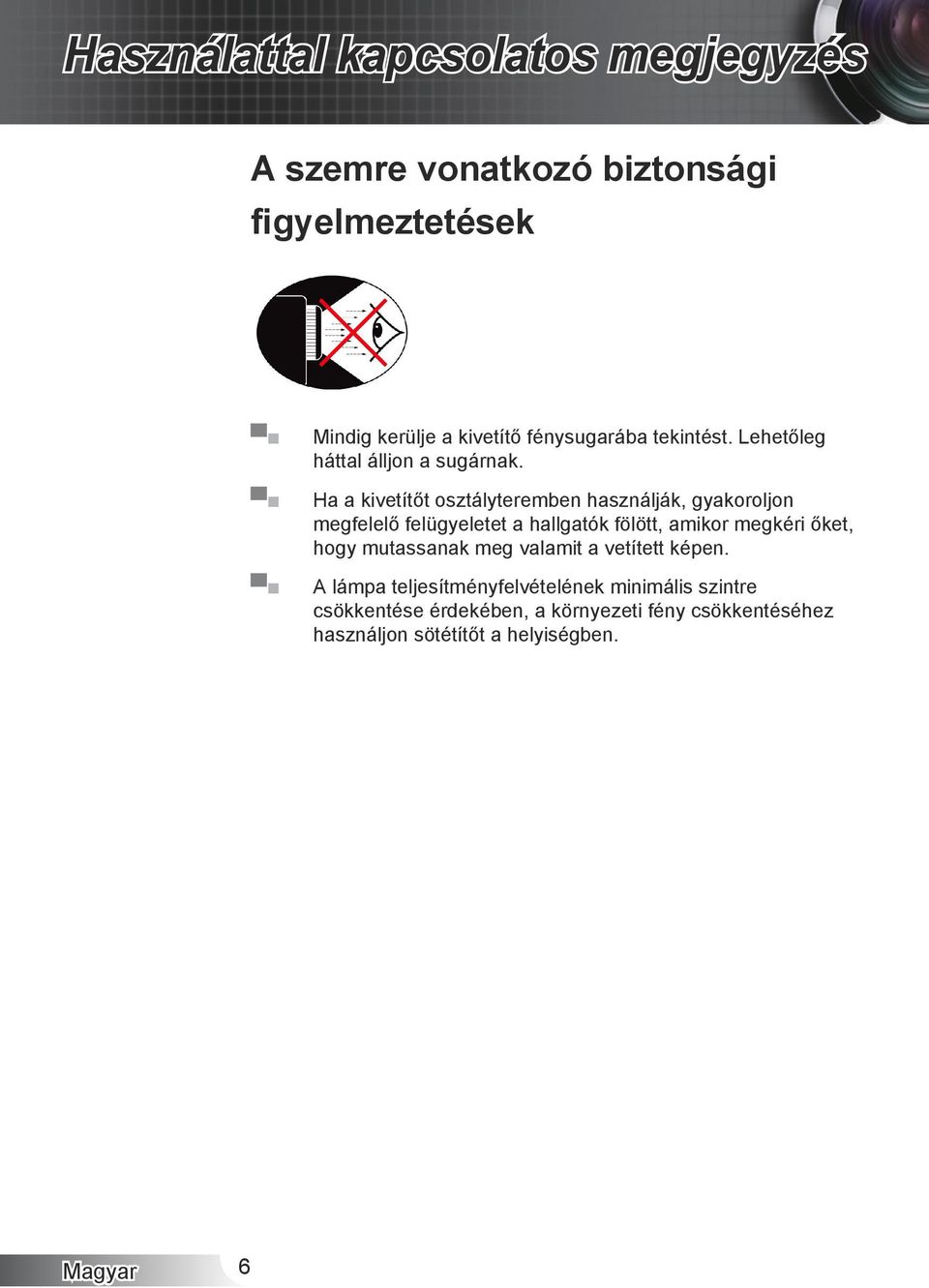

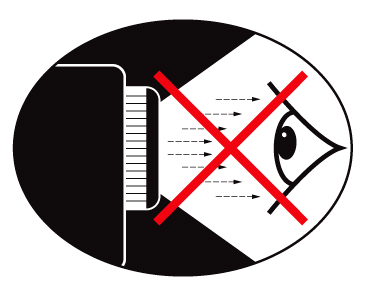

6 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a vetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. 6

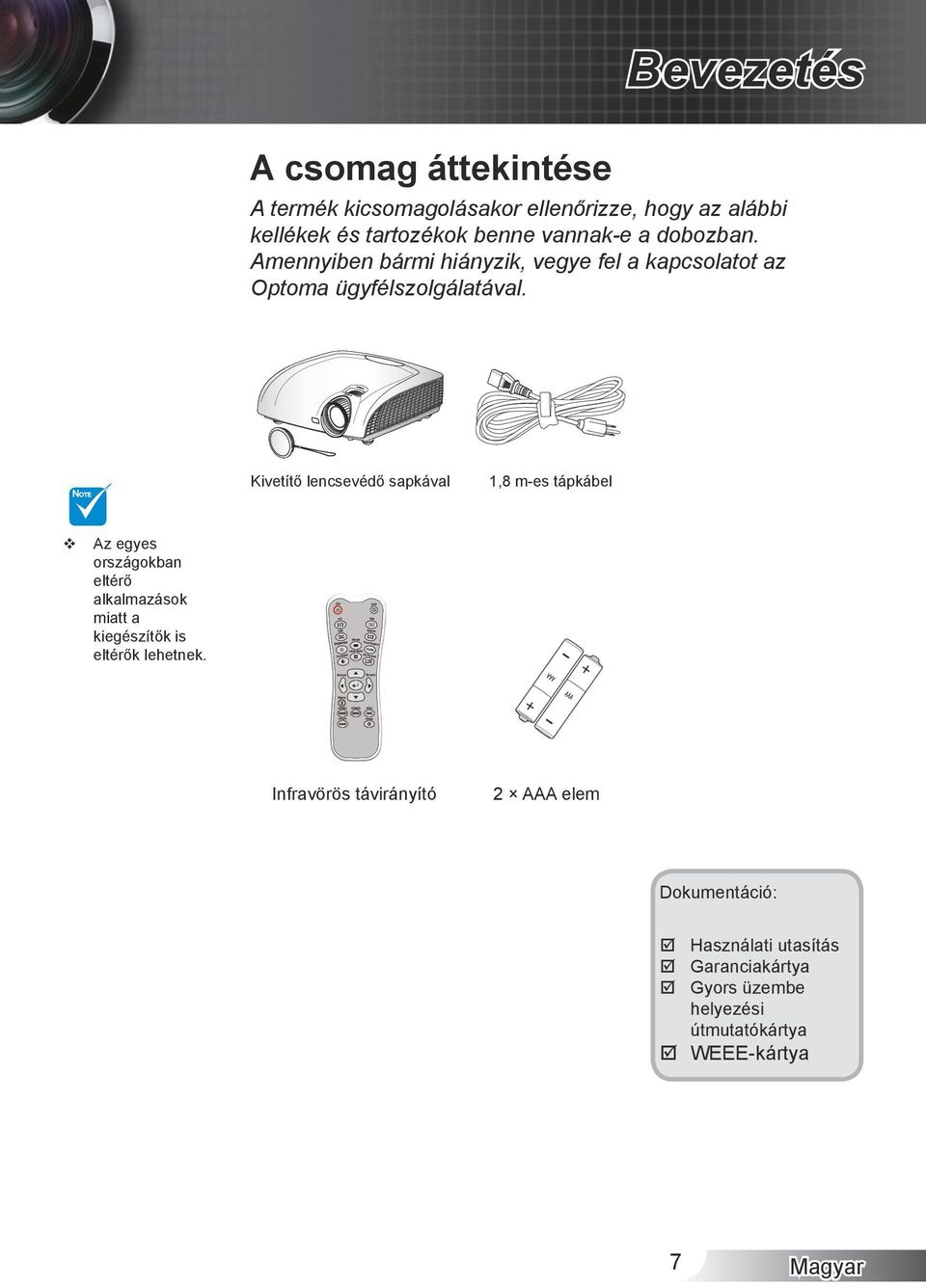

7 Bevezetés A csomag áttekintése A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Amennyiben bármi hiányzik, vegye fel a kapcsolatot az Optoma ügyfélszolgálatával. NOTE Kivetítő lencsevédő sapkával 1,8 m-es tápkábel Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. Infravörös távirányító 2 AAA elem Dokumentáció: Használati utasítás Garanciakártya Gyors üzembe helyezési útmutatókártya WEEE-kártya 7

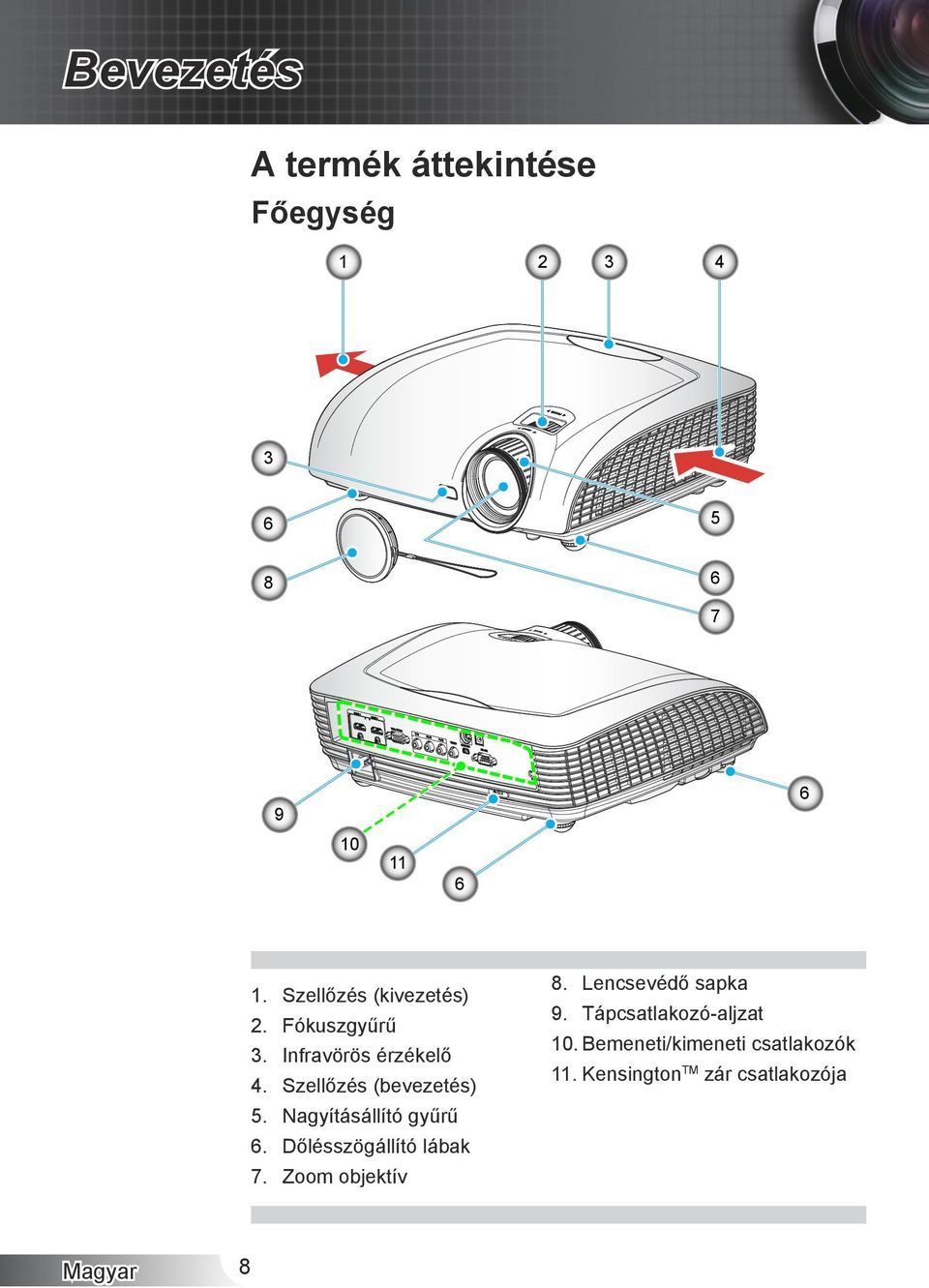

8 Bevezetés A termék áttekintése Főegység Szellőzés (kivezetés) 2. Fókuszgyűrű 3. Infravörös érzékelő 4. Szellőzés (bevezetés) 5. Nagyításállító gyűrű 6. Dőlésszögállító lábak 7. Zoom objektív 8 8. Lencsevédő sapka 9. Tápcsatlakozó-aljzat 10. Bemeneti/kimeneti csatlakozók 11. KensingtonTM zár csatlakozója

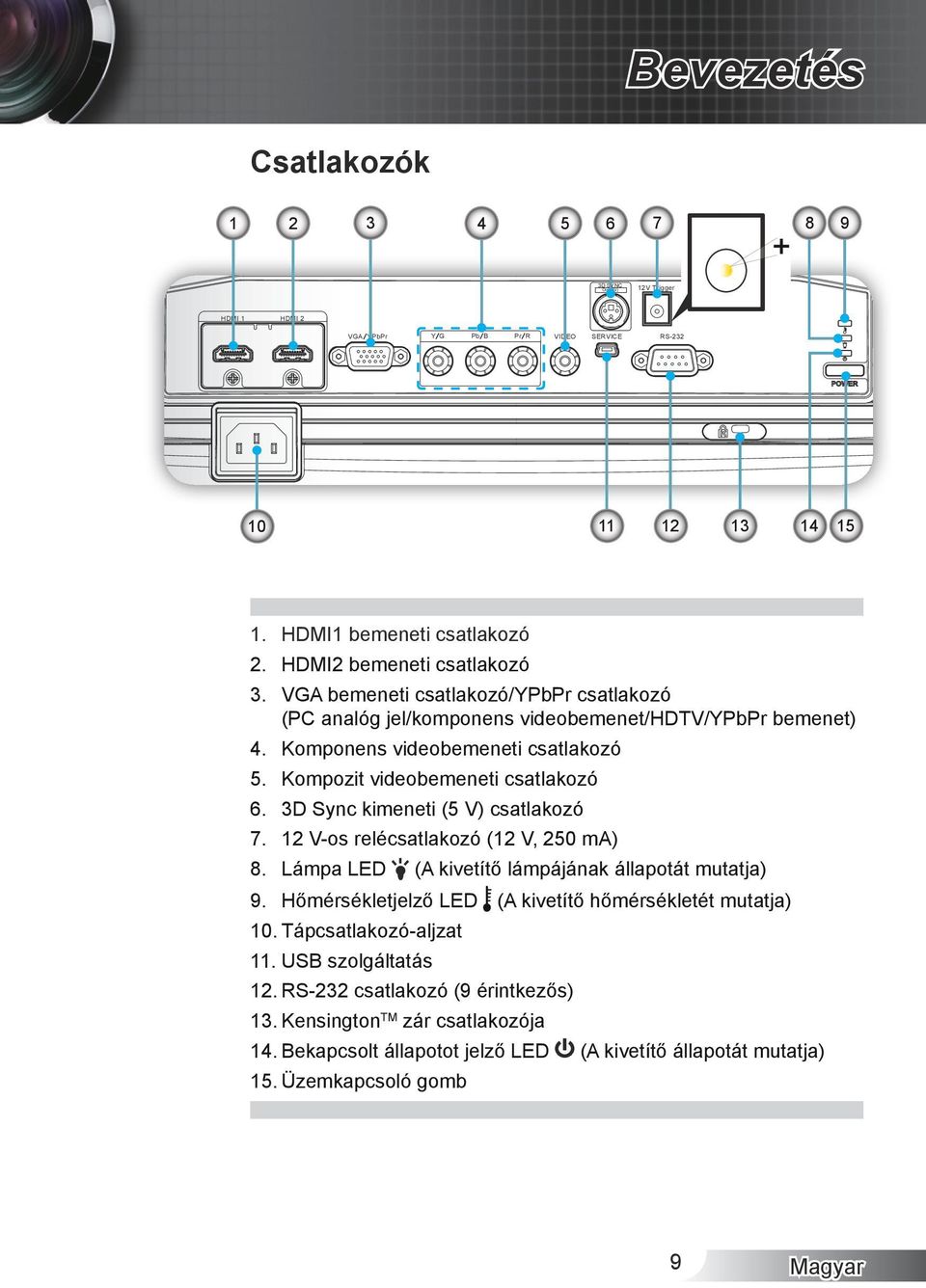

9 Bevezetés Csatlakozók D SYNC Out (5V) 12V Trigger HDMI 1 HDMI 2 VGA YPbPr Y G Pb B Pr R VIDEO SERVICE RS V OUT POWER HDMI1 bemeneti csatlakozó HDMI2 bemeneti csatlakozó 3. VGA bemeneti csatlakozó/ypbpr csatlakozó (PC analóg jel/komponens videobemenet/hdtv/ypbpr bemenet) 4. Komponens videobemeneti csatlakozó 5. Kompozit videobemeneti csatlakozó 6. 3D Sync kimeneti (5 V) csatlakozó V-os relécsatlakozó (12 V, 250 ma) 8. Lámpa LED (A kivetítő lámpájának állapotát mutatja) 9. Hőmérsékletjelző LED (A kivetítő hőmérsékletét mutatja) 10. Tápcsatlakozó-aljzat 11. USB szolgáltatás 12. RS-232 csatlakozó (9 érintkezős) TM 13. Kensington zár csatlakozója 14. Bekapcsolt állapotot jelző LED (A kivetítő állapotát mutatja) 15. Üzemkapcsoló gomb 9

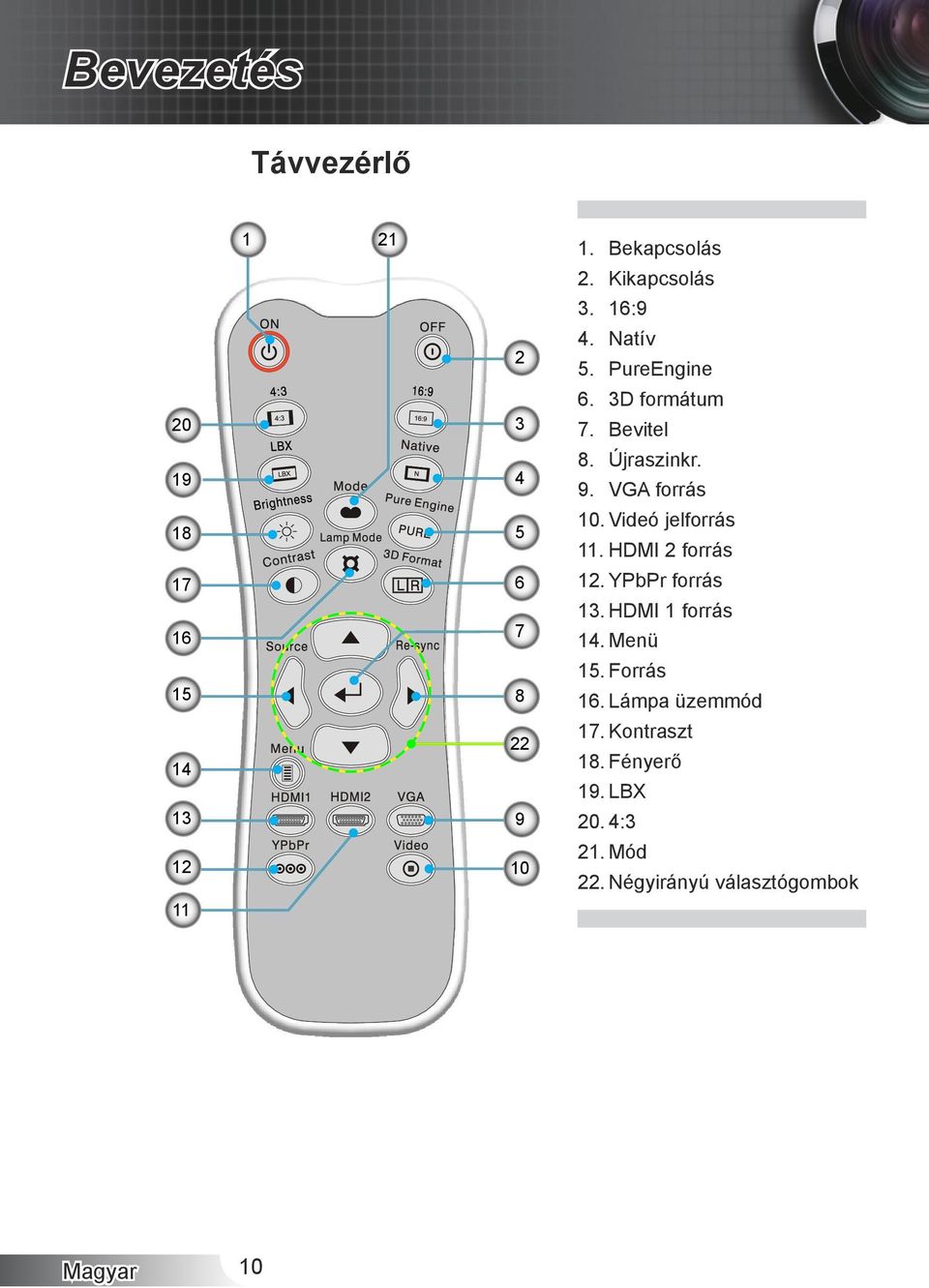

10 Bevezetés Távvezérlő Bekapcsolás 2. Kikapcsolás 3. 16:9 4. Natív 5. PureEngine 6. 3D formátum 7. Bevitel 8. Újraszinkr. 9. VGA forrás 10. Videó jelforrás 11. HDMI 2 forrás 12. YPbPr forrás 13. HDMI 1 forrás 14. Menü 15. Forrás 16. Lámpa üzemmód 17. Kontraszt 18. Fényerő 19. LBX 20. 4:3 21. Mód 22. Négyirányú választógombok 10

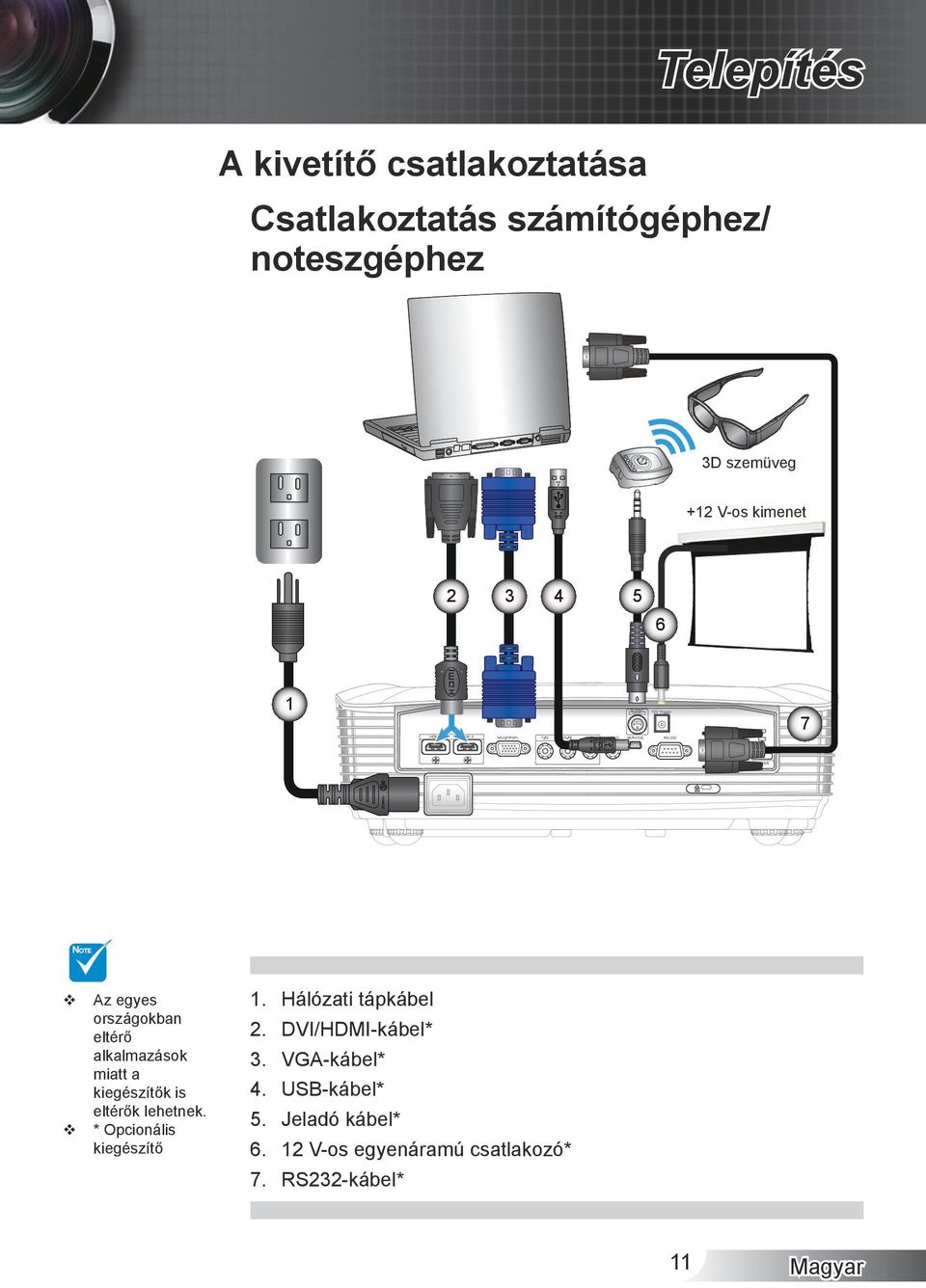

11 E62405SP R MOLEX 3D SYNC Out (5V) 12V Trigger POWER Telepítés A kivetítő csatlakoztatása Csatlakoztatás számítógéphez/ noteszgéphez 3D szemüveg +12 V-os kimenet HDMI 1 HDMI 2 VGA YPbPr Y G Pb B Pr R VIDEO SERVICE RS molex NOTE Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. * Opcionális kiegészítő Hálózati tápkábel DVI/HDMI-kábel* VGA-kábel* USB-kábel* Jeladó kábel* 12 V-os egyenáramú csatlakozó* RS232-kábel* 11

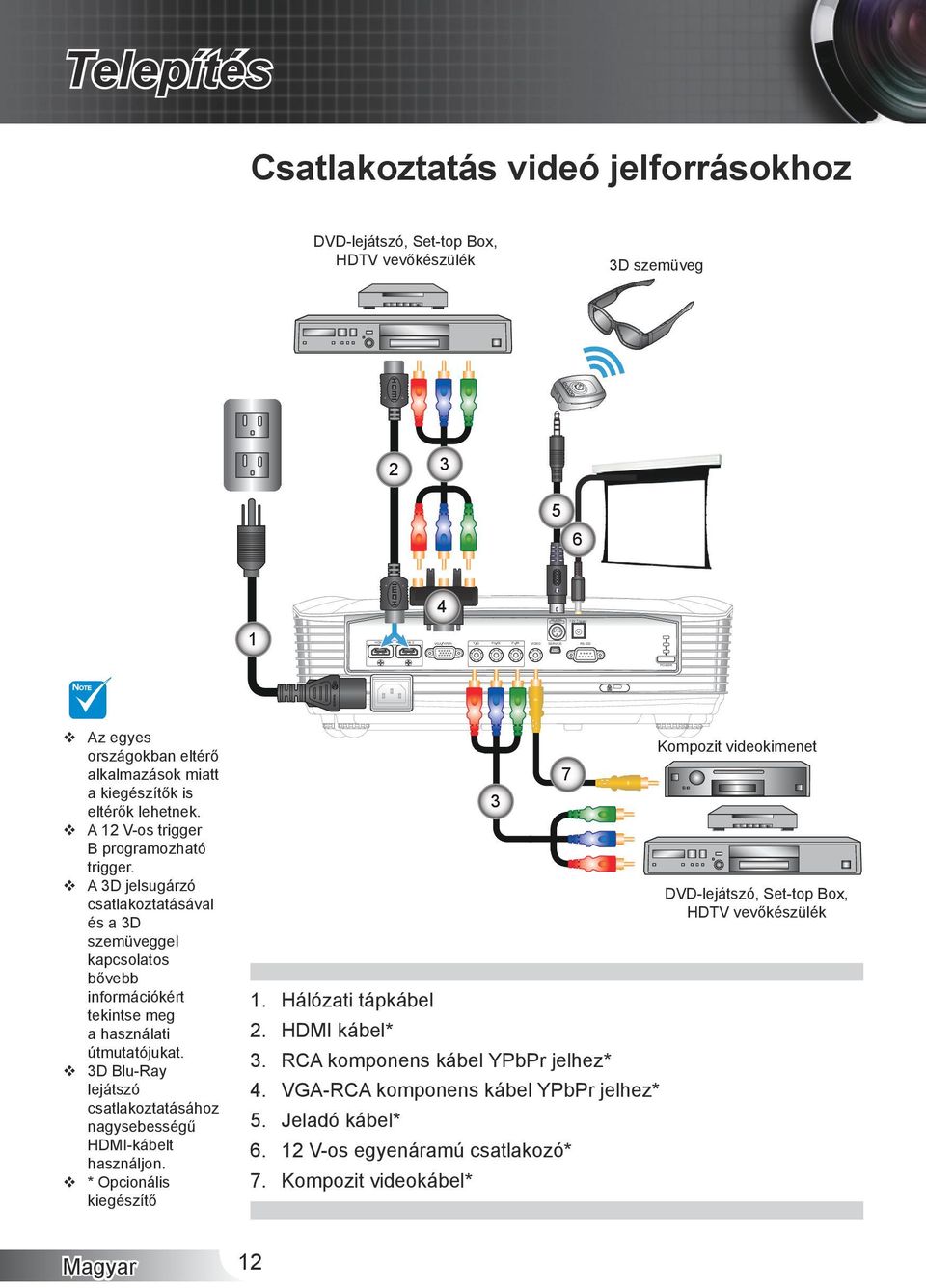

12 E62405SP R 3D SYNC Out (5V) 12V Trigger POWER Telepítés Csatlakoztatás videó jelforrásokhoz DVD-lejátszó, Set-top Box, HDTV vevőkészülék 3D szemüveg HDMI 1 HDMI 2 VGA YPbPr Y G Pb B Pr R VIDEO SERVICE RS-232 NOTE Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. A 12 V-os trigger B programozható trigger. A 3D jelsugárzó csatlakoztatásával és a 3D szemüveggel kapcsolatos bővebb információkért tekintse meg a használati útmutatójukat. 3D Blu-Ray lejátszó csatlakoztatásához nagysebességű HDMI-kábelt használjon. * Opcionális kiegészítő Hálózati tápkábel HDMI kábel* RCA komponens kábel YPbPr jelhez* VGA-RCA komponens kábel YPbPr jelhez* Jeladó kábel* 12 V-os egyenáramú csatlakozó* Kompozit videokábel* 3 7 Kompozit videokimenet DVD-lejátszó, Set-top Box, HDTV vevőkészülék 12

13 Telepítés NOTE A 3D kivetítő előtt kell bekapcsolni a 3D videó forráseszközt. NOTE Ha a bemeneti videó hagyományos 2D, nyomja meg a 3D Formátum gombot, és váltson Ki állapotra. Ha az SBS Mode aktív, a 2D videó tartalom hibásan jelenik meg. Csatlakoztatás 3D videó ezközökhöz Amint az ábrán látható módon csatlakoztatta eszközeit a HDMI-kábelekkel, máris hozzáfoghat. Kapcsolja BE a 3D videó forráseszközt és a 3D kivetítőt. PlayStation 3 játékok y Győződjön meg arról, hogy frissítette a PlayStation 3 játékkonzolt a legújabb szoftververzióra. y Lépjen a Beállítások menü -> Megjelenítési beállítások -> Videó kimenet -> HDMI elemre. Jelölje ki az AUTO. elemet és kövesse a képernyőn megjelenő utasításokat. y Töltse be a 3D játéklemezt. Más megoldásként letöltheti a játékokat (és 3D frissítéseiket) a PlayStation hálózaton is. y Indítsa el a játékot. A játékon belüli menüben jelölje ki a Játék 3D-ben elemet. 3D Blu-ray lejátszó y Győződjön meg arról, hogy a lejátszó támogatja a 3D Blu-ray lemezek használatát, és a 3D kimenet engedélyezett. y Töltse be a 3D Blu-ray lemezt a lejátszóba és nyomja meg a Play () gombot. 3D TV (pl. SKY 3D, DirecTV) y Lépjen kapcsolatba TV-szolgáltatójával az előfozetési csomagban lévő 3D csatornák engedélyezését illetően. y Amint engedélyezte, váltson a 3D csatornára. y Két egymás melletti képet kell látnia. y Váltson SBS Mode funkcióra a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. 3D eszköz (pl. 3D DV/DC) 2D 1080i egymás melletti jelkimenettel y Csatlakoztassa a 3D eszközt és váltson 3D tartalom kibocsátásra 2D egymás melletti kimenettel a 3D kivetítőre. -- Két egymás melletti képet kell látnia. y Váltson SBS Mode funkcióra a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. Ha 3D tartalmat 1.4a forrásról (pl. 3D Blu-Ray) tekinti meg, a 3D szemüvegének mindig szinkrionizálva kell lennie. Ha 3D tartalmat 1.3 forrásról (pl. 3D adás SBS mód használatával) tekinti meg, szükség lehet a kivetítő 3D Sync-Invert (3D szink. ford.) lehetőségének használatára a 3D hatás optimalizálásához. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ ->Három dimenzió részében található. 13

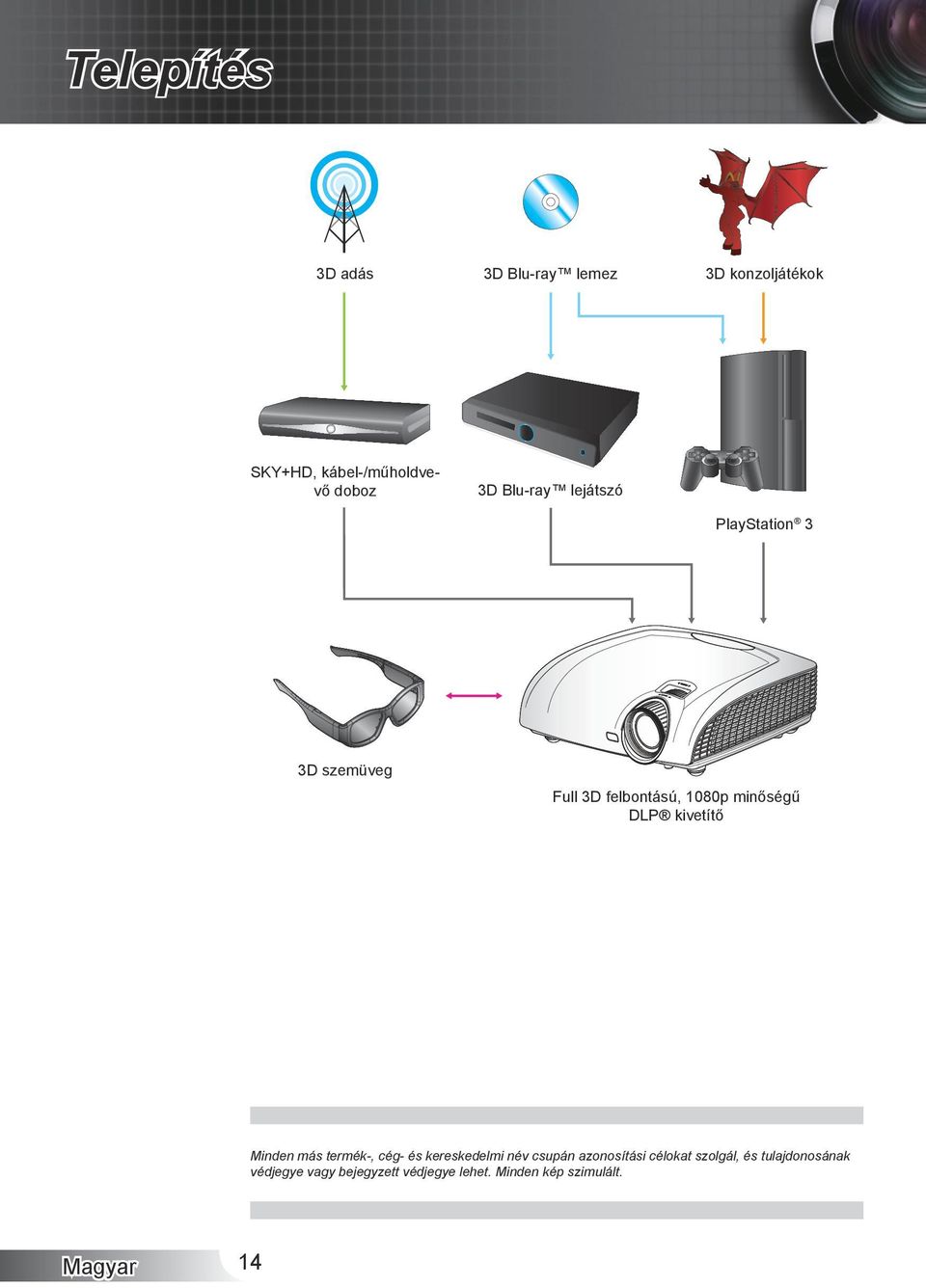

14 Telepítés 3D adás 3D Blu-ray lemez 3D konzoljátékok SKY+HD, kábel-/műholdvevő doboz 3D Blu-ray lejátszó PlayStation 3 3D szemüveg Full 3D felbontású, 1080p minőségű DLP kivetítő Minden más termék-, cég- és kereskedelmi név csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Minden kép szimulált. 14

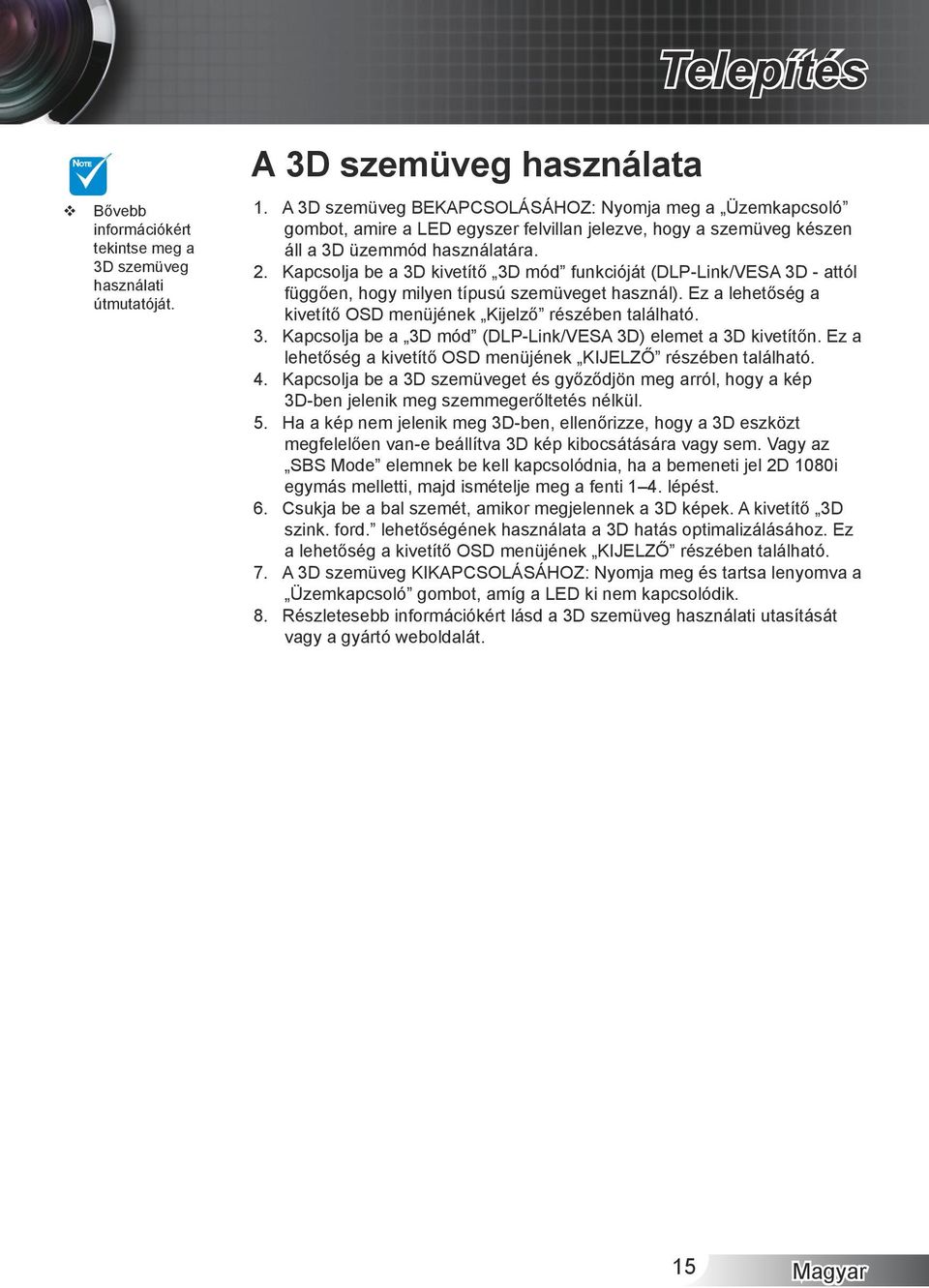

15 Telepítés NOTE Bővebb információkért tekintse meg a 3D szemüveg használati útmutatóját. A 3D szemüveg használata 1. A 3D szemüveg BEKAPCSOLÁSÁHOZ: Nyomja meg a Üzemkapcsoló gombot, amire a LED egyszer felvillan jelezve, hogy a szemüveg készen áll a 3D üzemmód használatára. 2. Kapcsolja be a 3D kivetítő 3D mód funkcióját (DLP-Link/VESA 3D - attól függően, hogy milyen típusú szemüveget használ). Ez a lehetőség a kivetítő OSD menüjének Kijelző részében található. 3. Kapcsolja be a 3D mód (DLP-Link/VESA 3D) elemet a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. 4. Kapcsolja be a 3D szemüveget és győződjön meg arról, hogy a kép 3D-ben jelenik meg szemmegerőltetés nélkül. 5. Ha a kép nem jelenik meg 3D-ben, ellenőrizze, hogy a 3D eszközt megfelelően van-e beállítva 3D kép kibocsátására vagy sem. Vagy az SBS Mode elemnek be kell kapcsolódnia, ha a bemeneti jel 2D 1080i egymás melletti, majd ismételje meg a fenti 1 4. lépést. 6. Csukja be a bal szemét, amikor megjelennek a 3D képek. A kivetítő 3D szink. ford. lehetőségének használata a 3D hatás optimalizálásához. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. 7. A 3D szemüveg KIKAPCSOLÁSÁHOZ: Nyomja meg és tartsa lenyomva a Üzemkapcsoló gombot, amíg a LED ki nem kapcsolódik. 8. Részletesebb információkért lásd a 3D szemüveg használati utasítását vagy a gyártó weboldalát. 15

16 Telepítés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása 1. Vegye le a lencsevédő sapkát. 2. Szorosan csatlakoztassa a tápkábelt és a jelkábelt. Ha csatlakoztatta, a bekapcsolt állapotot jelző LED vörös színnel világít. 3. Kapcsolja be a lámpát. Ehhez nyomja meg a Üzemkapcsoló gombot a kivetítő hátoldalán, vagy nyomja meg a gombot a távirányítón. A bekapcsolt állapotot jelző LED kék színnel villog. Az induló kép körülbelül 30 másodperc elteltével megjelenik. A kivetítő első használatakor beállíthatja a kívánt nyelvet az induló képernyő után megjelenő gyorsmenüben. 4. Kapcsolja be a megtekintendő jelforrást (számítógép, noteszgép, videó lejátszó stb.). A kivetítő automatikusan érzékeli a forrást és megjeleníti a vásznon. Amennyiben nem, nyomja meg a menü gombot és lépjen a BEÁLLITÁS menübe. Győződjön meg arról, hogy a Forrás zár beállítása Ki. Ha egyszerre több forrást csatlakoztat, nyomja meg a távirányítón a Forrás gombot vagy a közvetlen forrás gombjait a bemenetek közötti váltáshoz. 3D SYNC Out (5V) VGA YPbPr Y G Pb B Pr R VIDEO SERVICE 12V Trigger RS-232 vagy NOTE POWER Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. 2 Bekapcsolás/ Készenlét 1 16 Lencsevédő sapka

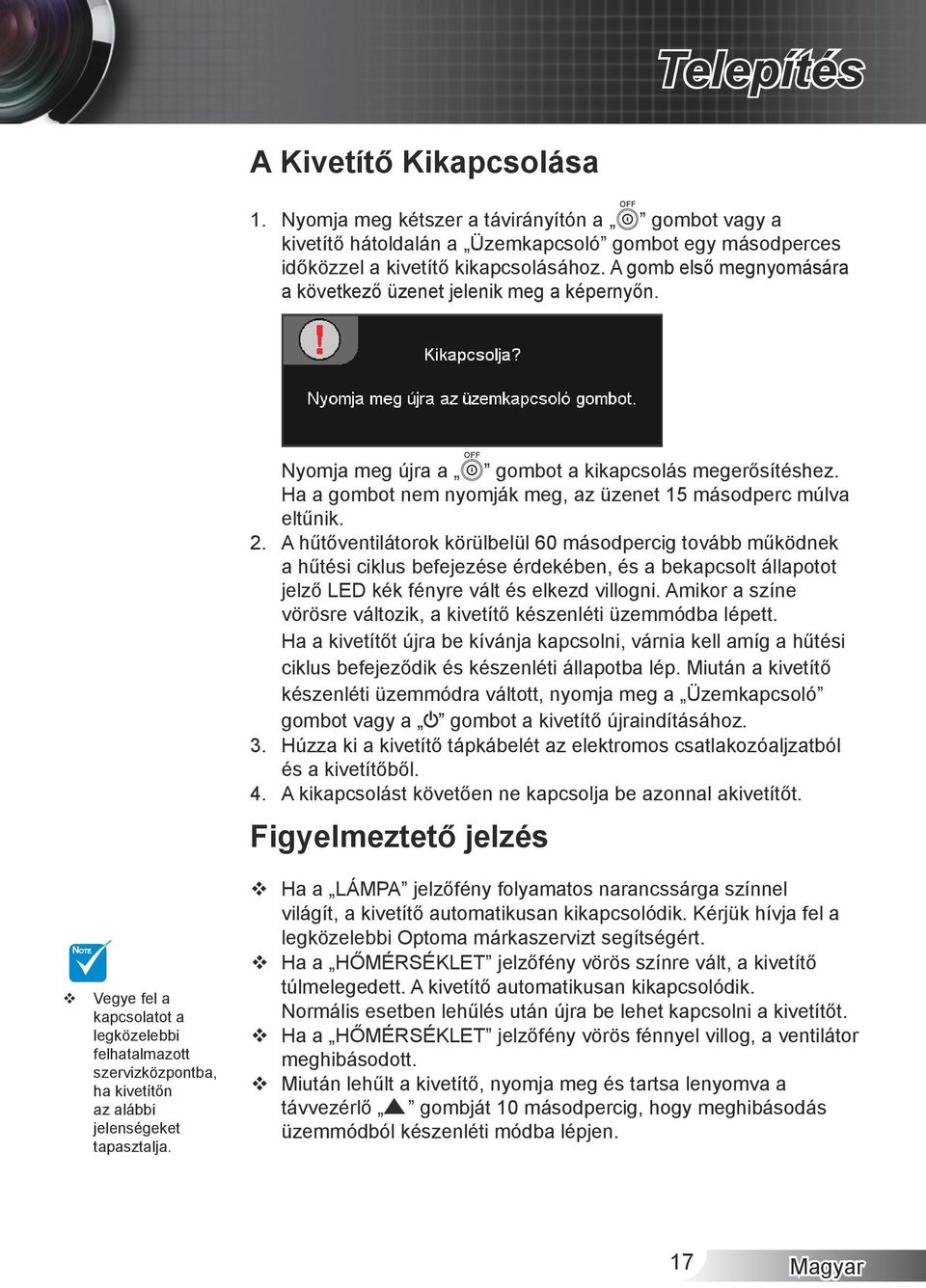

17 Telepítés A kivetítő kikapcsolása 1. Nyomja meg kétszer a távirányítón a gombot vagy a kivetítő hátoldalán a Üzemkapcsoló gombot egy másodperces időközzel a kivetítő kikapcsolásához. A gomb első megnyomására a következő üzenet jelenik meg a képernyőn. Nyomja meg újra a gombot a kikapcsolás megerősítéshez. Ha a gombot nem nyomják meg, az üzenet 15 másodperc múlva eltűnik. 2. A hűtőventilátorok körülbelül 60 másodpercig tovább működnek a hűtési ciklus befejezése érdekében, és a bekapcsolt állapotot jelző LED kék fényre vált és elkezd villogni. Amikor a színe vörösre változik, a kivetítő készenléti üzemmódba lépett. Ha a kivetítőt újra be kívánja kapcsolni, várnia kell amíg a hűtési ciklus befejeződik és készenléti állapotba lép. Miután a kivetítő készenléti üzemmódra váltott, nyomja meg a Üzemkapcsoló gombot vagy a gombot a kivetítő újraindításához. 3. Húzza ki a kivetítő tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. A kikapcsolást követően ne kapcsolja be azonnal akivetítőt. Figyelmeztető jelzés NOTE Vegye fel a kapcsolatot a legközelebbi felhatalmazott szervizközpontba, ha kivetítőn az alábbi jelenségeket tapasztalja. Ha a LÁMPA jelzőfény folyamatos narancssárga színnel világít, a kivetítő automatikusan kikapcsolódik. Kérjük hívja fel a legközelebbi Optoma márkaszervizt segítségért. Ha a HŐMÉRSÉKLET jelzőfény vörös színre vált, a kivetítő túlmelegedett. A kivetítő automatikusan kikapcsolódik. Normális esetben lehűlés után újra be lehet kapcsolni a kivetítőt. Ha a HŐMÉRSÉKLET jelzőfény vörös fénnyel villog, a ventilátor meghibásodott. Miután lehűlt a kivetítő, nyomja meg és tartsa lenyomva a távvezérlő gombját 10 másodpercig, hogy meghibásodás üzemmódból készenléti módba lépjen. 17

18 Telepítés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához. 1. Keresse meg a kivetítő alján azt az állítható lábat, amelyet módosítani szeretne. 2. Forgassa el az állítható gyűrűt az óramutató járásával megegyező irányba a kivetítő emeléséhez, illetve az óramutató járásával ellentétes irányba a lejjebb eresztéséhez. Szükség esetén ismételje meg a többi lábbal is a műveletet. Dőlésszög-beállító lábak Dőlésszögállító gyűrű A kivetítő nagyításának / fókuszának beállítása A képet a nagyításállító gyűrű elforgatásával tudja nagyítani vagy kicsinyíteni. Fókuszáláshoz forgassa el a fókuszgyűrűt, amíg a kép ki nem tisztul. A kivetítő fókusz funkcióját 1 és 10 méter közötti távolságon belül lehet használni. Fókuszgyűrű Nagyításállító gyűrű 18

19 A vetített kép méretének beállítása Telepítés Felülnézet Képernyő Képernyő (M) Vetítési távolság (Mé) Magasság Átlós Képernyő Képernyő (M) Szélesség Oldalnézet Eltolás (Hd) Vetítési távolság (Mé) 16:9 képernyő átlójának hosszúsága (hüvelyk) Vetítővászon mérete Sz x Ma (16:9) Vetítési távolság (D) Eltérés (m) (láb) (m) (láb) Szélesség Magasság Szélesség Magasság nagy nagy látószög tele látószög (Hd) tele (m) (láb) 38 0,84 0,47 2,76 1, , ,97 0,08 0, ,00 0,56 3,27 1,84 1,49 1,79 4,89 5,88 0,09 0, ,11 0,62 3,63 2,04 1,66 1,99 5,45 6,54 0,10 0, ,33 0,75 4,36 2,45 1,99 2,39 6,54 7,84 0,12 0, ,55 0,87 5,08 2,86 2,32 2,79 7,63 9,15 0,14 0, ,77 1,00 5,81 3,27 2,66 3,19 8,72 10,46 0,16 0, ,99 1,12 6,54 3,68 2,99 3,59 9,81 11,77 0,18 0, ,21 1,25 7,26 4,09 3,32 3,98 10,89 13,07 0,20 0, ,66 1,49 8,72 4,90 3,98 4,78 13,07 15,69 0,24 0, ,32 1,87 10,89 6,13 4,98 5,98 16,34 19,61 0,30 0, ,43 2,49 14,53 8,17 6,64 7,97 21,79 26,15 0,40 1, ,64 3,74 21,79 12,26 9, , ,60 1,96 NOTE Ez a grafikon csak felhasználói referenciaként szolgál. 19

20 Felhasználói kezelőszervek Távvezérlő A távvezérlő használata Bekapcsolás Kikapcsolás Kettős lámpamód Mód Bekapcsolja a kivetítőt. Kikapcsolja a kivetítőt. Növeli a kép fényerejét. Kiválaszthat egy megjelenítési módot a Mozi, Világos, Fotó, Referencia, Három dimenzió, ISF Day, ISF Night és Felhasználói opciók közül. 4:3 A kép méretezése 4:3 méretarányban. 16:9 A kép méretezése 16:9 méretarányban. Letter Box Natív Fényerő Kontraszt PureEngine 3D formátum Lehetővé teszi a levélszekrény képarányú, nem anamorf képjavítású film megtekintését teljes képszélességgel. Az eredeti kép egy része levágódik, ha a képméretarány kisebb mint 2,35:1. A bemeneti jelforrás méretezés nélkül jelenik meg. A kép fényerejének beállításához. A kép legvilágosabb és legsötétebb részei közötti különbséget lehet szabályozni. A PureEngine fejlett képfeldolgozó technológiák gyűjteménye, amelyek javítják a megjelenített kép minőségét. A 3D Formátum gomb megnyomásával a Ki és SBS, a felfelé/lefelé mutató nyílgomb segítségével pedig a Top and Bottom és Frame Sequential opció között válthat, majd az Enter gomb megnyomásával jóváhagyhatja a kiválasztást. 20

21 Felhasználói kezelőszervek A távvezérlő használata Enter Forrás Újraszinkr. Menü HDMI 1 HDMI 2 VGA YPbPr Videó Négyirányú kiválasztógombok Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. A kivetítő képernyőmenüinek megjelenítése vagy bezárása. Nyomja meg a HDMI 1 gombot a HDMI 2 csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a HDMI 2 gombot a HDMI 2 csatlakozóhoz csatlakoztatott forrás kiválasztásához. A VGA opció megnyomásával a VGA/YPbPr csatlakozóból választhat forrást. Nyomja meg az YPbPr gombot a komponens videó jelforrásra kapcsoláshoz. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. A segítségével választhat az elemek között, illetve javíthat a kiválasztottakon. 21

22 Felhasználói kezelőszervek Képernyőn megjelenő menük A kivetítő több nyelven is elérhető, képen megjelenő beállító menüje segítségével beállíthatja a képet és megváltoztathatja a beállításokat. A kivetítő automatikusan érzékeli a forrást. Üzemeltetés 1. Az OSD menü megnyitásához, nyomják le Menü a távvezérlőn vagy a vezérlőpulton. 2 Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Enter gombot az almenübe történő belépéshez. 3. A gombok segítségével válassza ki a kívánt elemet az almenüben, majd nyomja meg a vagy Enter gombot további beállítások megtekintéséhez. A beállításokat a gomb megnyomásával szabályozza. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Nyomja meg az Enter vagy Menü gombot a megerősítéshez és a főmenübe történő visszatéréshez. 6. A kilépéshez nyomja meg ismét a Menü gombot. Az OSD menü bezáródik, és a kivetítő automatikusan menti az új beállításokat. Főmenü Beállítás 22 Almenü

23 Felhasználói kezelőszervek A menürendszer Főmenü Main Menu KÉP Almenü Sub Menu Megjelenítési mód Beállítások Settings Mozi / Világos / Fotó / Referencia / Három dimenzió / ISF Day / ISF Night / Felhasználó Kontraszt -50~50 Fényerő -50~50 Élesség 0~15 #1 Szín -50~50 #1 Árnyalat -50~50 Speciális Zajcsökkentés 0~10 Gamma Film / Videó / Grafika / Szabvány PureEngine PureDetail / PureColor / PureMotion / PureEngine Demo / Kilépés Színbeállítás Színhőmérséklet Meleg / Közepes / Magas RGB erősítés/kivezérlés Vörös erősítés / Zöld erősítés / Kék erősítés / Vörö s kivezérlés / Zöld kivezérlés / Kék kivezérlés / Alaphelyzet / Kilépés Színtér AUTO / RGB / YUV #2 AUTO / RGB /(0-255) RGB /(16-235) YUV KIJELZŐ Kilépés Formátum #3 4:3 / 16:9 / LBX / Natív #4 4:3 / Szuperszéles Nagyítás 0~10 Élmaszk 0~5 Függőleges képeltolás -50~50 F. trapézkorr. -30~30 Szuperszéles Ki / Be (2,35:1) / Be (16:9) / AUTO Három dimenzió 3D mód DLP-Link / VESA 3D 3D -> 2D Három dimenzió / L / R 3D Formátum Ki / SBS / Top and Bottom / Frame Sequential RENDSZER Menü helyzete Lámpa-beállítás Kivetítés #5 3D szink. ford. Be / Ki Kilépés Lámpaóra Lámpa emlékeztető Be / Ki Kettős lámpamód Normál / Világos / Image AI Lámpa nullázása Mégsem / Igen Kilépés Tesztminta Ki / Rács / Fehérminta Háttérszín Sötétkék / Szürke / Fekete 12 V-os trigger Be / Ki 23

24 Felhasználói kezelőszervek Főmenü Main Menu Almenü Sub Menu Beállítások Settings BEÁLLITÁS Nyelv English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Русский / Suomi /ελληνικά / / Čeština / عربي / / / / / Türkçe / Bemeneti jelforrás HDMI 1 / HDMI 2 / Komponens / VGA / Videó / Kilépés Forrás zár Be / Ki Intenzív hűtés Be / Ki Információ elrejtése Be / Ki Auto. Kikapcsolás (perc) 0~180 Jel (VGA) Frekvencia 0~100 Fázis -50~50 Vízszintes helyzet -50~50 Függőleges helyzet -50~50 AUTO. Engedélyezés / Letiltás Kilépés Jel (Videó) Fehérszint -50~50 Feketeszint -50~50 Telítettség -50~50 Árnyalat -50~50 IRE 0 / 7,5 Kilépés Alaphelyzet Aktuális Mégsem / Igen Mind Mégsem / Igen NOTE Kérjük, vegye figyelembe, hogy az (OSD) képernyőmenük a kiválasztott jeltípustól és a használt kivetítő típusától függően eltérhetnek. (#1) A Szín és Árnyalat opció kizárólag videó módban használható. (#2) Kizárólag HDMI típushoz. (#3) Ha a SurperWide Ki van kapcsolva. (#4) Ha a SurperWide Be van kapcsolva. (#5) A 3D szink. ford. funkció akkor érhető el, ha a 3D engedélyezve van. 24

25 Felhasználói kezelőszervek KÉP NOTE Az ISF Day és ISF Night nem látható, ha az ISF módokat nem kalibrálták. Megjelenítési mód Számos előre beállított gyári érték áll rendelkezésre, amelyeket különféle képtípusokhoz optimalizáltak. `` Mozi: házi-mozihoz. `` Referencia: Ezt a módot arra szánták, hogy a lehető legnagyobb hűségben reprodukálja a filmrendező eredeti szándékát. A szín, színhőmérséklet, fényerő, kontraszt és gamma beállítások mind a szabvány referenciaszintre vannak beállítva.a PureEngine képfeldolgozó funkció le van tiltva. `` Fotó: Fényképek megjelenítéséhez optimalizált beállítás. `` Világos: maximális fényerő PC bemenet esetén. `` Három dimenzió: az engedélyezett 3D mód javasolt beállítása. A felhasználó által a 3D elemben végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. `` ISF Day: optimalizálja a képet ISF Day móddal, hogy tökéletesen kalibrált, kiváló képet kaphasson. `` ISF Night: optimalizálja a képet ISF Night móddal, hogy tökéletesen kalibrált, kiváló képet kaphasson. `` Felhasználói: a felhasználó saját beállítása. Kontraszt A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. A kép kontrasztértékének módosítása megváltoztatja a kép fekete-fehér arányát. 25

26 Felhasználói kezelőszervek NOTE A Szín és Árnyalat funkciók csak kompozit és komponens forrás esetén támogatottak. `` Nyomja meg a gombot a kontraszt csökkentéséhez. `` Nyomja meg a gombot a kontraszt növeléséhez. Fényerő A kép fényerejének beállításához. `` A gomb megnyomásával sötétítheti a képet. `` A gomb megnyomásával világosíthatja a képet. Szín a videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` A gombbal csökkentheti a kép színtelítettségét. `` A gombbal növelheti a kép színtelítettségét. Árnyalat a vörös és zöld színegyensúlyt állítja be. `` A gombbal növelheti a zöld szín mennyiségét a képen. `` A gombbal növelheti a vörös szín mennyiségét a képen. Élesség A kép élességét állítja be. `` Nyomja meg a gombot az élesség csökkentéséhez. `` Nyomja meg a gombot az élesség növeléséhez. 26

27 Felhasználói kezelőszervek KÉP SPECIÁLIS Zajcsökkentés A Zajcsökkentés csökkenti a váltott soros megjelenítés esetén látható zajt a jelben. A beállítási tartomány: (0: Ki) Gamma Lehetővé teszi a gammagörbe beállítását. A kezdeti beállítást és finomhangolást követően hajtsa végre a Gamma beállítás lépéseit a képkimenet optimalizálásához. `` Film: házimozihoz. `` Videó: videó vagy TV forráshoz. `` Szabvány: Szabvány képbeállításhoz. `` Grafika: képforráshoz. PureEngine A PureEngine fejlett képfeldolgozó technológiák gyűjteménye, amelyek javítják a megjelenített kép minőségét. Színbeállítás Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. 27

28 Felhasználói kezelőszervek KÉP SPECIÁLIS PureEngine NOTE Ha a bemeneti jelforrás időzítése 120Hz, a PureMotion funkció nem támogatott és szürkén jelenik meg. PureDetail A PureDetail élkiemelő eszköz, ami lehetővé teszi, hogy a kivetített kép élei erőteljesebbek legyenek, így részletesebbnek tűnjön a kép. PureColor Ez a beállítható elem új színfeldolgozó algoritmust és fejlesztéseket alkalmaz a jelentősen élénkebb kép elérése érdekében. A beállítási tartomány: 0 5. PureMotion A PureMotion összetett algoritmusokat alkalmaz annak biztosítására, hogy a kép természetes mozgása megmaradjon. PureEngine Demo A funkció láthatóvá teszi a nyers, feldolgozatlan kép és a PureEngine által feldologozott képek közötti különbséget. Használja a módot a módosított PureEngine beállítások ellenőrzéséhez. 28

29 Felhasználói kezelőszervek KÉP SPECIÁLIS SZÍNBEÁLLÍTÁS Színhőmérséklet Ha hideg színhőmérsékletre van állítva, a kép kékes színű. (hideg kép) Ha meleg színhőmérsékletre van állítva, a kép vöröses színű. (meleg kép) RGB erősítés/kivezérlés Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. `` Használja a vagy gombot a Vörös, Zöld vagy Kék kiválasztásához a fényerő (nyereség) és a kontraszt (erősítés) `` beállításához. Alaphelyzet: A Igen elem kiválasztásával az összes színbeállítást a gyárira állítja vissza. 29

30 Felhasználói kezelőszervek NOTE (*) For HDMI only. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB RGB(0-255) (*) RGB(16-235) (*) és YUV értékek közül. 30

31 Felhasználói kezelőszervek KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. `` 4:3: Ez a formátum 4:3 bemeneti jelforrásokhoz való. `` 16:9: 16:9 bemeneti jelforráshoz való, mint például a HDTVvagy DVD, amelyet széles képernyős televízióhoz állítottak be. `` LBX: Ez a formátum nem 16:9 levélszekrény forráshoz és azon felhasználóknak való, akik külső anamorf lencsét használnak 2,35:1 képméretarányú kép megjelenítéséhez teljes felbontás mellett. `` Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. `` AUTO: a megfelelő megjelenítési formátum automatikus kiválasztásához. Részletes információk az LBX módról: 1. Egyes Letter-Box formátumú DVD-ket nem optimalizálnak 16:9 TV-khez. Ilyen helyzetben a kép nem jelenik meg helyesen 16:9 módban. Ilyen esetben 4:3 módban nézze a DVD-t. Ha a tartalom azonban nem 4:3 arányú, 16:9 megjelenítés esetén fekete sávok veszik körül a képet. Ilyen tartalom esetében használhatja az LBX üzemmódot, hogy a képpel a lehető legjobban kitöltse a 16:9 kijelzőt. 2. Ha külső, anamorf lencsét használ, az LBX üzemmód lehetővé teszi olyan 2,35:1 képméretarányú tartalom (anamorf DVD-t és HDTV film jelforrást is beleértve) megtekintését is, ami támogatja az anamorf szélesvásznú megjelenítést és módosították a 16:9 arányú megjelenítéshez széles 2,35:1 kép formájában. Ilyen esetben nincsenek fekete sávok a képen. A lámpa teljesítmény és a függőleges felbontás teljesen kihasználásra kerül. 31

32 Felhasználói kezelőszervek 16:9 kép 480i/p 576i/p 1080i/p 720p PC 4: x 1080 középen 16: x 1080 középen LBX Natív Auto 1920 x 1440 középen, majd a középre helyezett 1920 x 1080 felbontású kép megjelenítése Nincs átméretezés, 1:1 leképezés és középre igazítás Ez a formátum az eredeti képet átméretezés nélkül jeleníti meg. Ha ez a formátum van kiválasztva, a megjelenítés típusa automatikusan 16:9 (1920 x 1080) arányú lesz. Ha a forrás 4:3, végezzen automatikus átméretezést 1440 x 1080 értékre Ha a forrás 16:9, végezzen automatikus átméretezést 1920 x 1080 értékre Ha a forrás 16:10, végezzen automatikus átméretezést 1920 x 1200 értékre, és vágjon ki 1920 x 1080 méretű területet a megjelenítéshez NOTE A Szuperszéles alapértelmezett beállítása: Ki. A Szuperszéles használata: 1. Szerezzen be egy 2,0:1 képméretarányú vetítővásznat 2. kapcsolja BE a Szuperszéles funkciót. 3. Állítsa be helyesen a képet a vásznon. 4. Élvezze a filmeket fekete sávok nélkül. Nagyítás `` Nyomja meg a gombot a kép méretének csökkentéséhez. `` Nyomja meg a gombot a kép méretének növeléséhez a vetítővásznon. Élmaszk Az élmaszk funkció eltávolítja a zajt videofelvétel képéről. Az élmaszk használatával eltávolíthatja a kódolási zajt a videoforrás széléről. Függőleges képeltolás A kivetített kép helyzetét függőlegesen eltolja. F. trapézkorr. Nyomja meg a vagy gombot a képtorzítás függőleges csökkentése érdekében, hogy négyzetesebb képet kapjon. Szuperszéles A Szuperszéles különleges, 2,0:1 méretarányú képet alkalmaz, lehetővé téve mind a 16:9, mind a 2,35:1 méretarányú filmek kivetítését fekete sávok nélkül a kép alsó és felső részén. `` Ki: a kívánt képméretarány kiválasztható a 4:3, 16:9, LBX és Natív lehetőségek közül. `` AUTO: a filmformátumok közötti különbségek megoldásaképpen, ez a lehetőség megőrzi a képméretarányt a különböző formátumokban. `` Be (16:9): csak 16:9 formátum választható. `` Be (2,35:1): kizárólag 2,35:1 formátum választható. Három dimenzió Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. 32

33 Felhasználói kezelőszervek KIJELZŐ Három dimenzió NOTE A 3D Formátum opció kizárólag nem HDMI 1.4a 3D időzítés esetén áll rendelkezésre. Nyomja meg az Enter gombot a 3D formátum kiválasztásához. 3D mód `` DLP-Link: A DLP-Link opció kiválasztásával optimalizált beállításokat használhat a DLP-Link 3D szemüveghez. (Lásd: 15. oldal). `` VESA 3D: A VESA 3D opció kiválasztásával optimalizált beállítást használhat a VESA 3D szemüveghez. (Lásd: 13. oldal). 3D -> 2D `` 3D: 3D jel megjelenítése. `` L (Bal): a 3D tartalom bal oldali képkockájának megjelenítése. `` R (Jobb): a 3D tartalom jobb oldali képkockájának megjelenítése. 3D Formátum `` Ki: az Ki választásával letilthatja a 3D formátum-átalakítást. `` SBS: a 3D jel Egymás melletti formátumban történő megjelenítése. `` Top and Bottom: a 3D jel Top and Bottom formátumban történő megjelenítése. `` Frame Sequential: a 3D jel Frame Sequential formátumban történő megjelenítése. 33

34 Felhasználói kezelőszervek NOTE A 3D szink. ford. funkciót a készülék nem jegyzi meg. Bekapcsoláskor és forrás váltásakor Ki helyzetbe kerül. 3D szink. ford. `` Nyomja meg az Be gombot a bal és jobb képtartalom felcseréléséhez. `` Nyomja meg az Ki gombot az alapértelmezet képtartalom használatához. 34

35 Felhasználói kezelőszervek RENDSZER NOTE A Hátsó, asztali és Hátsó, mennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. NOTE A Tesztminta funkció nem elérhető és szürkén jelenik meg, ha a 3D engedélyezve van. Menü helyzete A menü helyzetének módosítása a képernyőn. Lámpa-beállítás Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. Kivetítés ` ` Első Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. ` ` Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. ` ` Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. ` ` Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg. Tesztminta Tesztminta megjelenítése. Ezek a Rács, Fehér és Ki. 35

36 Felhasználói kezelőszervek Háttérszín Ezzel a funkcióval Kék, Fekete vagy Szürke kép jeleníthető meg, ha nincs elérhető jel. 12 V-os trigger `` az Ki választásával letilthatja a trigger funkciót. `` Nyomja meg az Be gombot a trigger és a programozható almenü engedélyezéséhez. Az almenü az Be lehetőség kijelölésével, majd a távvezérlő Enter gombjának megnyomásával érhető el. Az almenüben lévő lehetőség kijelölése után aktiválódik a trigger, amikor kiválasztják a megfelelő megjelenítési módot. A példában kijelölték a 4:3 lehetőséget ez azt jelenti, hogy a Trigger B aktív lesz, ha a kivetítő megjelenítési módját 4:3 értékre állítják. A trigger nem aktív a többi megjelenítési mód esetében. 36

37 Felhasználói kezelőszervek RENDSZER LÁMPA-BEÁLLÍTÁSOK NOTE A Kettős lámpamód külön beállításokkal rendelkezik 2D és 3D megjelenítéshez. Lámpaóra A lámpa összesített használati ideje jelenik meg. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Kettős lámpamód `` Világos: Válassza a Világos lehetőséget a fényerő növeléséhez. `` Normál: A Normál lehetőséggel kiolthatja a vetítőlámpát, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. `` Image AI Az Image AI a kép kontrasztját a lámpa-fényerő képtartalomnak megfelelő optimalizálása révén javítja. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. 37

38 Felhasználói kezelőszervek BEÁLLÍTÁS Nyelv A többnyelvű OSD menü kiválasztása. Használja a vagy gombot az almenü megnyitásához, majd a vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez válassza az Enter elemet. Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti / letilthatja a bemeneti jelforrásokat. Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. A kiválasztás megerősítéséhez válassza az Enter elemet. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. 38

39 Felhasználói kezelőszervek Forrás zár `` Be: a kivetítő csak a megadott csatlakozót keresi meg. `` Ki: a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Válassza az Be lehetőséget a Nagy magasság mód bekapcsolásához. A ventilátorokat ilyenkor maximális sebesség mellett, folyamatosan működteti a hatékony hűtés érdekében, ha nagy magasságban használják. Információ elrejtése `` az információs üzenetek elrejtéséhez nyomja meg az Be elemet. `` A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. Auto. Kikapcsolás A rendszer kikapcsolási időzítője időközének beállítására, ha nincs bemeneti jel. (perc). Jel Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. Alaphelyzet A rendszerbeállítások gyári alapértékekre történő visszaállítására való. `` Aktuális: Ez a funkció az aktuális jel beállításait a gyári alapértékekre állítja vissza. `` Mind: visszaállítja az összes menü beállítását gyári értékekre. 39

40 Felhasználói kezelőszervek BEÁLLÍTÁS Jel-RGB forrás NOTE A Jel csak analóg VGA (RGB) jel használata esetén támogatott. Frekvencia Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha a kép függőlegesen villódzik. Fázis Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Vízszintes helyzet `` A gomb megnyomásával balra mozgathatja a képet. `` A gomb megnyomásával jobbra mozgathatja a képet. Függőleges helyzet `` A gomb megnyomásával lefelé mozgathatja a képet. `` A gomb megnyomásával felfelé mozgathatja a képet. Auto. automatikusan kiválasztja a jelet. Ha ezt a funkciót használja, a Frekvencia és Fázis elemek szürkén jelennek meg, illetve ha a Jel beállítása nem automatikus, a Frekvencia és Fázis elemek megjelennek a manuális hangoláshoz és beállítások közötti mentéshez a kivetítő következő bekapcsolásáig. 40

41 Felhasználói kezelőszervek BEÁLLÍTÁS Jel - Videoforrás NOTE A Jel funkció nem támogatott HDMI vagy DVI-D forrás esetében. Az IRE elemet csak NTSC jel támogatja. Fehérszint lehetővé teszi a Fehérszint beállítását, ha a bemeneti jelek S- Video vagy Videó/CVBS jelek. Feketeszint lehetővé teszi a Feketeszint beállítását, ha a bemeneti jelek S- video vagy videó/cvbs jelek. Telítettség a videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` A gombbal csökkentheti a kép színeit. `` A gombbal fokozhatja a kép színeit. Árnyalat a vörös és zöld színegyensúlyt állítja be. `` A gombbal növelheti a zöld szín mennyiségét a képen. `` A gombbal növelheti a vörös szín mennyiségét a képen. IRE a kompozit videojel értékeinek beállítására való. 41

42 Függelékek 42 Hibakeresés Ha problémát tapasztal a kivetítővel kapcsolatban,forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. Képproblémák A kép nem jelenik meg. `` Ellenőrizze, hogy az összes kábel és tápcsatlakozó megfelelően és biztonságosan rögzül-e, az Üzembe helyezés szakaszban írottak szerint. `` Ellenőrizze, hogy a tűk és csatlakozók nem hajlottak vagy törtek el. `` Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. `` Győződjön meg arról, hogy eltávolította a lencsevédőt, és a kivetítő bekapcsolt állapotban van. A kép nem éles `` Győződjön meg arról, hogy a lencsevédő ajtó nyitva van. `` Állítson a vetítőlencse fókuszgyűrűjén. `` Ellenőrizze, hogy a vetítővászon megfelelő távolságban 4,9 és 32,8 láb (1,5 és 10,0 méter) van a kivetítőtől. A kép megnyúlik, amikor 16:9 képarányú DVD fi lmet játszik le `` Ha a anamorf vagy 16:9 képformátumú DVD filmet játszik le, akivetítő a képet a legjobb minőségben 16:9 beállításban jelenítimeg. 9 beállításban jeleníti meg. `` Ha Letterbox (LBX) képformátumú DVD-filmet játszik le, módosítsa a formátumot Letterbox (LBX) beállításra a kivetítő OSD menüjében. `` Ha 4:3 képformátumú DVD filmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. `` Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint: `` Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányra a DVD-lejátszón. A kép túl kicsi vagy túl nagy `` Állítson a kivetítő tetején lévő zoom karon. `` Helyezze a kivetítőt a vászonhoz közelebbre vagy messzebbre. `` Nyomja meg a Menu (Menü) gombot a kivetítő kezelőpanelén, lépjen a KIJELZŐ Formátum menübe. Próbálkozzon különböző beállításokkal:

43 Függelékek A kép oldalai ferdék: `` Ha lehetséges, helyezze át a kivetítőt úgy, hogy a vetítővászon közepe felé nézzen és annak alsó széle alatt legyen. `` Használja a KIJELZŐ--> F. Trapéztorzítás funkciót az OSD-n a beállításhoz. A kép fordított `` Válassza a Rendszer-->Kivetítés elemet az OSD menüben, ésállítsa be a vetítési irányt. Homályos dupla kép `` Nyomja meg az 3D Formátum gombot, hogy Ki helyzetbe állítsa és elkerülje a hagyományos 2D kép homályos, dupla képként történő megjelenítését. Két kép, egymás melletti formátumban `` Nyomja meg az 3D Formátum gombot, hogy SBS helyzetbe állítsa, ha a bemeneti jel HDMI 1.3 2D 1080i egymás melletti jel. A kép nem jelenik meg 3D-ben. `` Ellenőrizze, hogy nem merült-e ki a 3D szemüveg eleme. `` Ellenőrizze, hogy be van-e kapcsolva a 3D szemüveg. `` Ha a bemeneti jel HDMI 1.3 2D (1080i egymás melletti fél) jel, nyomja meg az 3D Formátum gombot, hogy SBS helyzetbe állítsa. 43

44 Függelékek Egyéb problémák A kivetítő nem reagál semmilyen kezelőszervre `` Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 20 másodpercig, míg újra nem csatlakoztatja. A lámpa kiég, vagy pukkanó hangot ad ki `` Amint a lámpa eléri élettartama végét, kiég és hangos pukkanó hangot adhat ki. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa kicseréléséhez kövesse a Lámpacsere című fejezetben felsorolt eljárásokat. Távvezérlő problémák Ha a távvezérlő nem működik `` Ellenőrizze, hogy a távirányító működési szöge vízszintesen és függőlegesen a kivetítő IR vevőihez viszonyítva ±15 -on belül van. `` Győződjön meg arról, hogy a kivetítő és a távirányító között nincs semmiféle akadály. A kivetítőtől 6 méteren (20 lábon) belül legyen. `` Győződjön meg arról, hogy helyesen helyezték be az elemeket. `` Cserélje ki a lemerült elemeket. 44

45 HDMI 1 HDMI 2 3D SYNC Out (5V) 12V Trigger VGA YPbPr Y G Pb B Pr R VIDEO SERVICE RS-232 POWER Függelékek LED fény jelentése NOTE Bekapcsolt állapotot jelző LED világít: Nincs jel. Az OSD menü megjelenik és érzékelhető jel. Bekapcsolt állapotot jelző LED ki: Érzékelhető jel, de az OSD menü eltűnik. Üzenet Készenléti állapot (Hálózati tápkábel bemenet) Bekapcsolt állapot (Bemelegedés) Bekapcsolva és lámpa világít Működésjelző LED (Vörös) Folyamatosan világít Működésjelző LED (Kék) Hőmérsékletjelző LED (Vörös) Lámpa LED (Narancssárga) Ki Ki Ki Ki Villog Ki Ki Ki Folyamatosan világít * Kikapcsolás (hűtés) Ki Villog Ki Ki Hiba (Lámpahiba) Villog Ki Ki Ki Ki Folyamatosan világít Hiba (Ventilátor hiba) Villog Ki Villog Ki Hiba (Magas hőmérs.) Villog Ki Folyamatosan világít Ki 3D SYNC Out (5V) 12V Trigger VGA YPbPr Y G Pb B Pr R VIDEO SERVICE RS-232 POWER 45

46 Függelékek OSD üzenetek Kikapcsolási időzítő bekapcsolva: Lámpa-figyelmeztetés: Kikapcsolja: 46

47 Függelékek A lámpa cseréje A kivetítő automatikusan érzékeli a lámpa élettartamát. Amikor a lámpa élettartamának vége felé közeledik, megjelenik egy figyelmeztető üzenet. Amikor ezt az üzenetet látja, vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. A lámpa kicserélése előtt legalább 30 percig hagyja hűlni a kivetítőt. Figyelmeztetés: ha a készüléket a mennyezetre szerelték, óvatosan járjon el, amikor kinyitja a lámpa fedelét. Tanácsos védőszemüveget viselni, ha mennyezetre szerelt készülékben cseréli ki a lámpát. Elővigyázatossággal járjon el, nehogy laza tárgyak kiessenek a kivetítőből. Figyelmeztetés: A lámpa háza forró! Hagyja lehűlni, mielőtt kicserélné a lámpát! Figyelmeztetés: A személyi sérülés elkerülése érdekében ne ejtse el a lámpaegységet és ne érintse meg az izzó buráját. Az izzó összetörhet, és személyi sérülést okozhat, ha elejtik. 47

48 Függelékek 1 2 NOTE A kivetítő nem kapcsolható be mindaddig, amíg a lámpa fedelét vissza nem helyezik a kivetítőre. 3 4 Ne érintse meg a lámpa üvegből készült részeit. A kézről rátapadó zsírtól a lámpa összetörhet. Puha, száraz kendővel tisztítsa meg a lámpaegységet, ha véletlenül hozzáérnek. A lámpacsere menete: 1. A Üzemkapcsoló gomb megnyomásával kapcsolja ki a kivetítő tápellátását. 2. Várjon legalább 30 percet, amíg a kivetítő kihűl. 3. Húzza ki a tápkábelt. 4. Lazítsa meg a fedelet rögzítő két csavart Emelje fel és távolítsa el a fedelet Csavarhúzó segítségével távolítsa el a csavart a lámpaegységből Húzza ki a lámpamodult. 4 A lámpaegység visszaszereléséhez végezze el az előző lépéseket fordított sorrendben. 8. Kapcsolja be a kivetítőt, és állítsa vissza a lámpa számlálóját ( Lámpa visszaállítása ) a lámpaegységcseréje alkalmával. Lámpa visszaállítása: (i) Nyomja meg a Menu (Menü) gombot -> (ii) Válassza a Rendszer elemet -> (iii) Válassza a Lámpa beállitások elemet -> (iv) Válassza a Lámpa visszaállítása elemet -> (v) Válassza a Igen lehetőséget. 48

49 Kompatibilitási módok Számítógépes kompatibilitás PC esetében Függelékek Jel Felbontás Frissítési V. frekvencia sebesség (khz) (Hz) Videó Digitális Analóg NTSC - 15, O , O x , O O PAL/SECAM 720 x , O O 720 x O O 640 x , O O 640 x O O VGA 640 x ,9 72,8 - O O 640 x , O O 640 x , O 800 x ,2 56,3 - O O 800 x ,9 60,3 - O O SVGA 800 x , O O 800 x ,1 72,2 - O O 800 x ,7 85,1 - O 1024 x , O O 1024 x ,5 70,1 - O O XGA 1024 x O O 1024 x , O 1280 x O O HD x O O 1280 x , O O 1280 x , O O WXGA 1280 x O 1280 x O WXGA x O O 1280 x O O SXGA 1280 x O O SXGA x O O UXGA 1600 x O O 1920 x O O HD x O O 1920 x O O WUXGA 1920 x O 49
