CP120 Digitális projektor Hordozható sorozat Felhasználói leírás. Üdvözöljük

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CP120 Digitális projektor Hordozható sorozat Felhasználói leírás. Üdvözöljük"

Átírás

1 CP120 Digitális projektor Hordozható sorozat Felhasználói leírás Üdvözöljük

2 Szerzõi jog A szerzõi jogokat a BenQ Corporation gyakorolhtja. Minden jog fenntartva. A leírás részben vagy egészben történõ másolása, továbbítása, átírása, tárolása, fordítása, visszafejtése elekrtonikus, mechankus, mágneses, optikai, kémiai, manuális vagy egyéb módon a BenQ Corporation írásbeli engedélye nélkül szigorúan tilos. Jogi nyilatkozat A BenQ Corporation nem vállal felelösséget vagy garanciát, sem határozott sem pedig vélelmezett ügyben. Az alább leírt tartalom nem befolyásolja az alkalmasságot és az eladhatóságot. Tovbbiakban a BenQ Corporation fenntartja a jogot a kiadvány részének vagy egészének - elõzetes figyelmeztetés nélküli - módosítására. *DLP, Digital Micromirror Device és DMD a Texas Instruments bejegyzett védjegyei. A leírásban szereplõ további védjegyek a képviselõ cégek vagy szervezetek tulajdonát képezik.

3 Tartalomjegyzék Fontos biztonsági utasítások... 1 Bemutatkozás... 5 A projektor jellemzõi... 5 Mi van a dobozban?... 6 Opcionális kiegészítõk... 6 Külsõ nézet... 7 Elöl- / felsõ nézet... 7 Hátulnézet... 7 Alulnézet... 7 Vezérlõk és funkciók... 8 Külsõ vezérlõ pult... 8 Távirányító Távirányító rálátás Elemcsere a távirányítóban A projektor elhelyezése Helyválasztás Képméret helyes beállítása Hogyan állítható be a projektor helyzete az igényelt képmérethez Hogyan határozható meg a távolságból a képméret Vászonméret-táblázat Csatlakoztatás Számítógép csatlakoztatása Videó berendezések csatlakoztatása Komponens videó eszköz csatlakoztatása S-Videó eszköz csatlakoztatása Kompozit videó csatlakoztatása Mûködés Elsõ bekapcsolás A jelszó használata A jelszó beállítása Ha elfelejtette a jelszót Jelszóemlékeztetõ Jelszóváltoztatás Magasságállítás Automatikus képbeállítás Tartalomjegyzék i

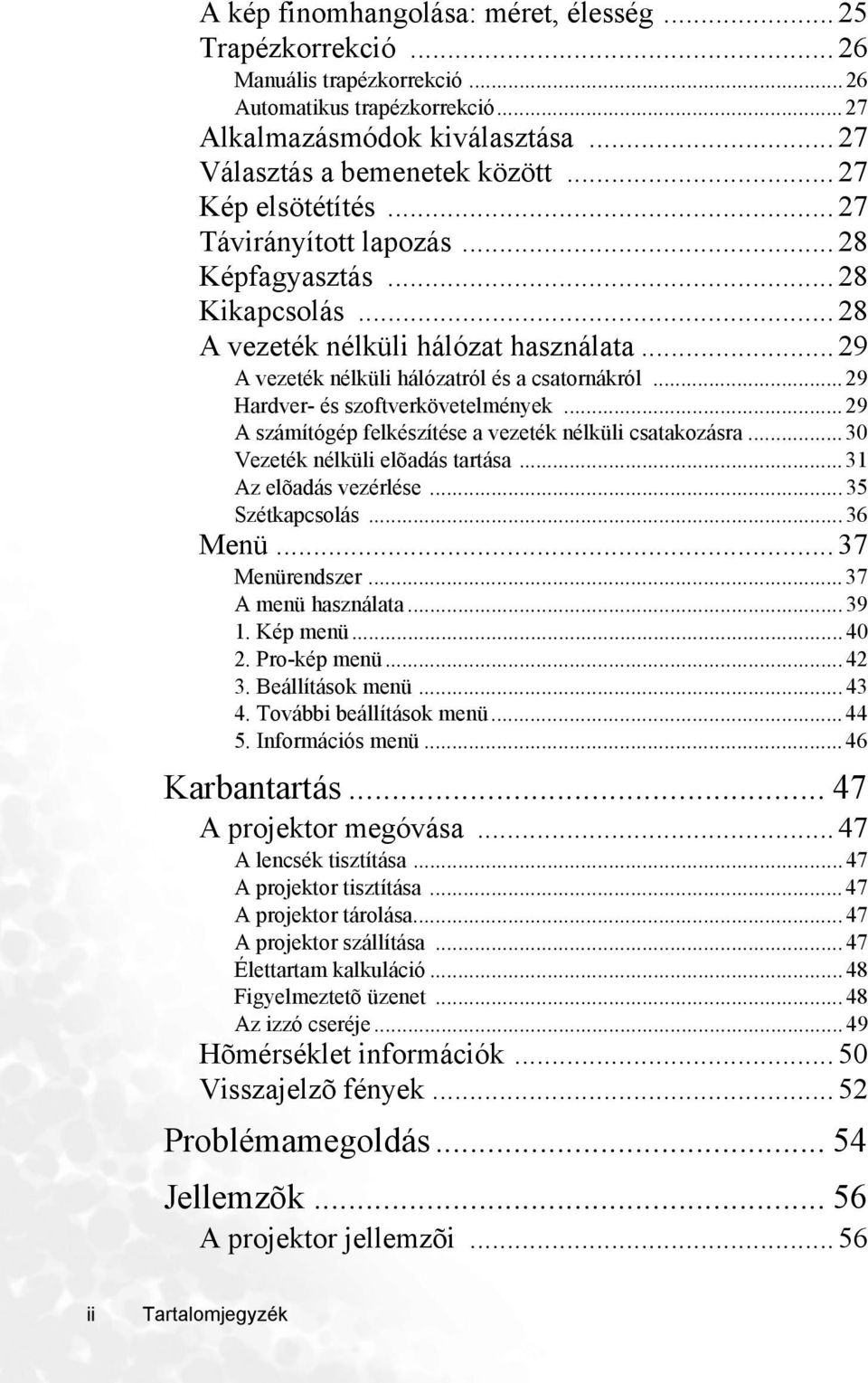

4 A kép finomhangolása: méret, élesség Trapézkorrekció Manuális trapézkorrekció...26 Automatikus trapézkorrekció...27 Alkalmazásmódok kiválasztása Választás a bemenetek között Kép elsötétítés Távirányított lapozás Képfagyasztás Kikapcsolás A vezeték nélküli hálózat használata A vezeték nélküli hálózatról és a csatornákról...29 Hardver- és szoftverkövetelmények...29 A számítógép felkészítése a vezeték nélküli csatakozásra...30 Vezeték nélküli elõadás tartása...31 Az elõadás vezérlése...35 Szétkapcsolás...36 Menü Menürendszer...37 A menü használata Kép menü Pro-kép menü Beállítások menü További beállítások menü Információs menü...46 Karbantartás A projektor megóvása A lencsék tisztítása...47 A projektor tisztítása...47 A projektor tárolása...47 A projektor szállítása...47 Élettartam kalkuláció...48 Figyelmeztetõ üzenet...48 Az izzó cseréje...49 Hõmérséklet információk Visszajelzõ fények Problémamegoldás Jellemzõk A projektor jellemzõi ii Tartalomjegyzék

5 Méretek Idõzítõ táblázat Támogatott idõzítések a PC bemeneten Támogatott idõzítések a komponens-ypbpr bemeneten Támogatott idõzítések a Videó és S-Videó bemeneten Garancia Korlátozott garancia Szabvány nyilatkozatok FCC szabvány EEC szabvány VCCI szabvány MIC szabvány ICES szabvány (Kanada) Tartalomjegyzék iii

6 <Memo> iv Tartalomjegyzék

7 Fontos biztonsági utasítások Az Ön BenQ projektorát a legújabb információs techonlógiai szabványok alapján tervezték és tesztelték. Ezek ellenére, a biztonságos használathoz kérjük kövesse és tartsa be az utasításokat, melyeket ebben a leírásban illetve a készüléken talál. Figyelmeztetés Az áramütés elkerülése érdekében ne nyissa ki a készülék házát. Nem tartalmaz olyan alkatrészt, amit a felhasználó javíthatna. Javítását bízza minõsített szervizmérnökre. Kérjük olvassa el figyelmesen ezt a használati útmutatót. Tartsa meg a leírást, hogy késõbb is igénybe tudja venni. A projektor bekapcsolása elött mindig távolítsa el a lencsevédõ kupakot. Mûködés közben ne nézzen a projektor lencséjébe. Az intenzív fény károsodást okozhat a szemben. Néhány országban nem megfelelõen stabil a hálózati feszültság. A projektor 100 és 240 V közötti tartományban mûködik megfelelõen. ±10 V változás esetén a mûködésben hiba léphet fel. Azokon a helyeken, ahol a hálózati feszültség idönként kimarad javasoljuk, hogy használjon feszültségstabilizátort, villámvédõt vagy szünetmentes tápegységet. (UPS). Fontos biztonsági utasítások 1

8 Biztonsági utasítások 1. A készülék izzója különösen magas hõmérsékletet ér el mûködés közben. Az izzócsere elött várjon legalább 45 percet, hogy teljesen kihüljön. 4. Ne helyezze a készüléket instabil kocsira, állványra vagy asztalra. A projektor leeshet és komoly sérüléseket szenvedhet. 2. Ne használja az izzót a meghatározott élettartam után. A megadott idõn túli használat -ritkán elõforduló esetekben - a lámpa töréséhez vezethet. 5. Az áramütés elkerülése érdekében nem szerelje szét a készüléket. Hívjon minõsített szakembert, ha beavatkozás szükséges. Helytelen szereléskor hibás mûködés vagy áramütés veszélye áll fenn. 3. Izzócserénél vagy egyéb csatlakoztatáskor mindig húzza ki a projektor tápvezetékét a hálózatból. 6. Ne állítsa a készüléket vertikálisan az oldalára. Leeshet és sérüléseket szenvedhet illetve tönkreteheti a készüléket. 2 Fontos biztonsági utasítások

9 Biztonsági utasítások (folytatás) 7. Ne állítsa a projektort olyan környezetbe: - ahol a szellõztetés nem megoldott. Hagyjon legalább 50 cm távolságot a faltól és a projektor körül a szabad áramlás biztosítására. - ahol a hõmérséklet igen magas lehet, mint például egy autóban, felhúzott ablakok mellett. - ahol a levegõ magas páratartalmú, poros, dohányfüstös. Sérülhetnek az optikai részegységek, csökkenhet az izzó élettartama és sötétedhet a vetített kép. 8. Ne takarja el a ventilációs réseket. - Ne helyeze a készüléket ágyra vagy egyéb puha felületre. - Ne takarja le a készüléket ruhával vagy egyéb anyaggal. - Ne helyezzen éghetõ anyagot a projektor közelébe. Ha a ventilációs réseket letakarja, túlhevülhet a készülék, mely tüzet is okozhat. 9. Mindig vízszintes, kiegyensúlyozott felületre helyezze a készüléket. - Ne használja a készüléket, ha a dõlésszöge 10 foknál nagyobb, illetve víszintestõl való eltérése több mint 15 fok. A nem teljesen vízszintes használat hibákat okozhat és tönkreteheti az izzót. - tûzjelzõ közelébe - 40 C / 104 F- nál magasabb hõmérsékletû helyre lábnál magasabb helyre. 10. Ne lépjen rá a projektorra és ne helyezzen el rajta semmilyen tárgyat. - A fizikai káron kívül baleset és sérülés is keletkezhet. Fontos biztonsági utasítások 3

10 Biztonsági utasítások (folytatás) 11. Ne blokkolja a lencsét semmilyen tárggyal, mivel az felmelegedhet, deformálódhat illetve tüzet is okozhat. Ha idõnként ki szeretné kapcsolni a projektort, használja a távirányító Blank gombját. 12. Ne helyezzen folyadékot a projektorra vagy a közelébe. A fröccsenõ folyadék a készülébe kerülve hibát okozhat. Ha a projektor nedves lett, azonnal húzza ki a fali konnektorból és értesítse a BenQ szervizét a javítás megkezdéséhez. 4 Fontos biztonsági utasítások

11 Bemutatkozás A projektor jellemzõi A projektor nagyteljesítményû optikai vetítõredszerrel és felhasználóbarát dizájnnal rendelkezik. Így biztosítva a megbízhatóságot és a könnyû használhatóságot.a projektor a következõ jellemzõkkel bír: Vezeték nélküli csatlakozás A projektor leetõséget ad maximum 10 számítógép egyidejû, vezeték nélüli csatlakozására. Választható vezeték nélküli kapcsolódási módok A választható vezeték nélküli csatlakozási módokkal (IEEE a/b/g) a projektor bármilyen, a piacon forgalmazott számítógéphez csatlakoztatható. A a támogatás nem minden országban érhetõ el a helyi szabályozások miatt. Kompakt és könnyû dizájn A projektor a megnövelt hordozhatóságot és mobilitást kompkat dizájnának és könnyû súlyának köszönheti. Jelszóvédelem A választható jelszóvédelem segít az illetéktelen használat kizárásában. Magas minõségû mauális zoom lencsék A agas minõségû manuális zoom lencsékkel a projektor mindig kiváló képet vetít, függetlenül a környezettõl és a rendelkezésre álló helytõl. Egygombos automatikus beállítás Ezzel a funckióval a projektor automatikusan beállítja a PC bemeneten érkezõ kép paramétereit. Digitális trapézkorrekció Az automatikus és a maniális digitális trapézkrrekció leetõvé teszi a hibátlan kép megjelenítését anélkül, hogy a projektor helyét megváltoztatnánk. Állítható színegynesúly adat/videó megjelenítéshez Ezzel a funkcióval a megvilágításhoz és az aktuális bemenethez hangolhatja a színegyensúlyt Ultra-magas fényerejû projektor izzó Az ultra-magas fényerejû izzó a lehetõs legvilágosabb kép vetítését teszi lehetõvé. Többnylevü OSD menü A projektor többnyelvû OSD menürendszert is kínál. Energiatakarékos üzemmód Kapcsolható normál és gazdasgos (Eco) üzemmód a csökkentett energiafelhasználás érdekében. A látszólagos fényerõ nagyban függ a vetített kép fényerejétõl, a külsõ megvilágítástól a választott bemenet kontraszt/fényerõ beállításaitól és a vetítési távolságtól. Az izzó fényereje az idõ elõrehaladtával csökkenhet. Ez egy természetes és várható következmény. Bemutatkozás 5

12 CP120 Mi van a dobozban? A projektor dobozában megtalálhatja azokat a kábeleket, amikkel PC-t vagy egyéb videó eszközt csatlakoztatni tud. Óvatosan bontsa ki a dobozt és ellenõrizze, hogy minden megtalálható-e a következõk közül. Ha bármi hiányozna, vegye fel a kapcsolatot az eladójával. A mellékelt kiegészítõk az Ön régiójában használatosak, így eltérhetnek a képen láthatóktól. Projektor Hordtáska Húzza ki a cimkét, mielött használná a távirányítót. Gyors útmutató Távirányító elemmel Leírás Leírás/Vezeték nélküli varázsló CD lemezen USB kábel VGA kábel Tápvezeték Opcionális kiegészítõk Macintosh adapter 132W izzó modul (cserére vagy tartaléknak) Komponens Video- VGA (D-sub) átalakító kábel Kettõ az egyben (noteboonak és a projektornak) hordtáska 6 Bemutatkozás

13 CP120 Külsõ nézet Elöl- / felsõ nézet Ventilációs rések Csúszó l.kupak Külsõ vezérlõ pult (Lásd a "Külsõ vezérlõ pult" fejezetet a 8. oldalon.) Fókusz és zoom gyûrû Kensington rés Lencsék Elsõ IR érzékelõ Hátulnézet USB aljzat Video aljzat S-Video aljzat Hátsó IR érzékelõ Hátsó állítható láb Alulnézet Tápvezeték aljzat Elsõ láb gombja RGB (PC) / Komponens video (YPbPr/ YCbCr) aljzat Elsõ állítható láb Izzó fedél Hátsó állítható láb Bemutatkozás 7

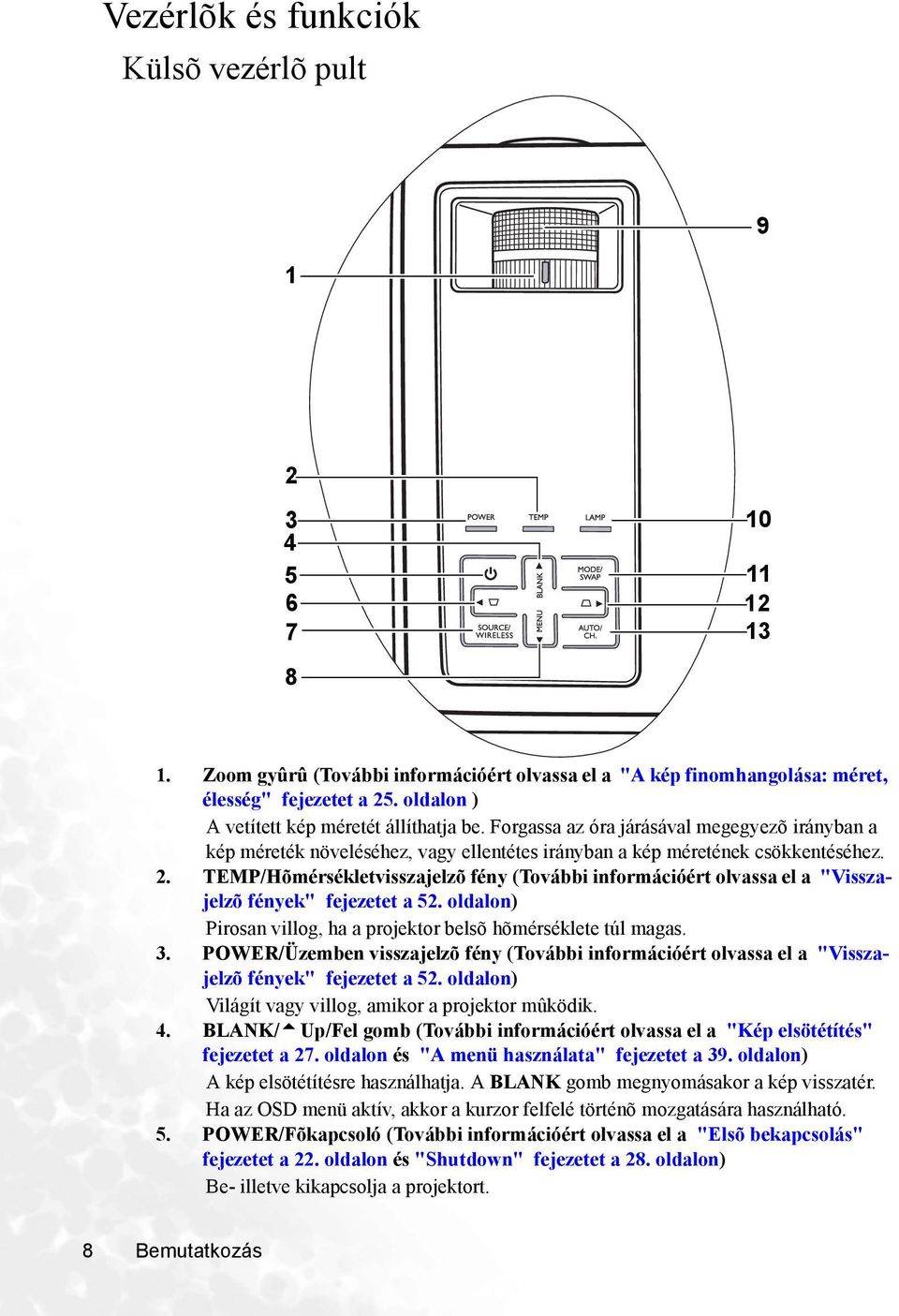

14 Vezérlõk és funkciók Külsõ vezérlõ pult Zoom gyûrû (További információért olvassa el a "A kép finomhangolása: méret, élesség" fejezetet a 25. oldalon ) A vetített kép méretét állíthatja be. Forgassa az óra járásával megegyezõ irányban a kép méreték növeléséhez, vagy ellentétes irányban a kép méretének csökkentéséhez. 2. TEMP/Hõmérsékletvisszajelzõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 52. oldalon) Pirosan villog, ha a projektor belsõ hõmérséklete túl magas. 3. POWER/Üzemben visszajelzõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 52. oldalon) Világít vagy villog, amikor a projektor mûködik. 4. BLANK/5Up/Fel gomb (További információért olvassa el a "Kép elsötétítés" fejezetet a 27. oldalon és "A menü használata" fejezetet a 39. oldalon) A kép elsötétítésre használhatja. A BLANK gomb megnyomásakor a kép visszatér. Ha az OSD menü aktív, akkor a kurzor felfelé történõ mozgatására használható. 5. POWER/Fõkapcsoló (További információért olvassa el a "Elsõ bekapcsolás" fejezetet a 22. oldalon és "Shutdown" fejezetet a 28. oldalon) Be- illetve kikapcsolja a projektort. 8 Bemutatkozás

15 Ha a projektor készenléti állapotban van, akkor a bekapcsoláshoz egyszer kell megnyomni a gombot. Ha a projektor már be van kapcsolva, akkor nyomja meg kétszer a kikapcsoláshoz (készenléti üzemmódra kapcsol). 6. Trapézkorrekció /3Left gomb (További információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon és "A menü használata" fejezetet a 39. oldalon) Nyomja meg ezt a gombot ha a vetített kép felsõ részén változtatná a trapéztorzítást. Ha az OSD menü aktív, akkor a kurzor balra történõ mozgatásához használható. 7. SOURCE/BEMENET/WIRELESS/VEZETÉK NÉLKÜL gomb (További információért olvassa el a "Választás a bemenetek között" fejezetet a 27. oldalon és a "A vezeték nélküli hálózat használata" fejezetet a 29. oldalon) Kiválaszthatja a bemeneti jel forrását. (RGB/YPbPr, Video, S-Video vagy vezeték nélküli hálózat). A vezeték nélküli prezentáció közben a vezeték nélküli kapcsolat menüjét aktiválhatja a gomb megnyomásával. 8. MENU /6Down gomb (További információért olvassa el a "A menü használata" fejezetet a 39. oldalon) Az OSD menüt aktiválja. Ha az OSD menü aktív, akkor a kurzor lefelé történõ mozgtásához használható. 9. Fokusz gyûrû (További információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon) A vetített kép fókuszát szabályozza. 10. LAMP/Izzó visszajelzõ fény (További információért olvassa el a "Visszajelzõ fények" fejezetet a 52. oldalon) Az izzó állapotát mutatja. Világít vagy villog, ha az izzó nem mûködik megfelelõen. 11. MODE/SWAP gomb (További információért olvassa el a "Alkalmazásmódok kiválasztása" fejezetet a 27. oldalon és a "Vezeték nélküli elõadás tartása" fejezetet a 31. oldalon) Az alkalmazásmódok közül választatja ki a legmegfelelõbbet. Ha a vezeték nélküli kapcsolat menüje aktív, akkor a csatalkozási üzemmódok közül választhat a és b/g. 12. Trapézkorrekció /4Right gomb (További információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon és a "A menü használata" fejezetet a 39. oldalon) Nyomja meg ezt a gombot ha a vetített kép alsó részén változtatná a trapéztorzítást. Ha az OSD menü aktív, akkor a kurzor jobbra történõ mozgatásához használható. 13. AUTO/CH. gomb (További információért olvassa el a "Automatikus képbeállítás" fejezetet a 25. oldalon és a "Vezeték nélküli elõadás tartása" fejezetet a 31. oldalon) A készülék automatikusan állítja be a megjelenített képhez a legjobb idõzítést. Ha a vezeték nélküli kapcsolat menüje aktív, akkor a vezeték nélküli átvitel csatornáját változtathatja meg. Bemutatkozás 9

16 Távirányító Fõkapcsoló (További információért olvassa el a "Elsõ bekapcsolás" fejezetet a 22. oldalon és a "Kikapcsolás" fejezetet a 28. oldalon) Be- illetve kikapcsolja a projektort. Ha a projektor készenléti állapotban van, akkor a bekapcsoláshoz egyszer kell megnyomni a gombot. Ha a projektor már be van kapcsolva, akkor nyomja meg kétszer a kikapcsoláshoz (készenléti üzemmódra kapcsol). 2. Fagyasztás A kép kimerevedik, ha megnyomja a FAGZASZTÁS gombot. Az " " ikon jelenik meg a jobb felsõ sarokban. A feloldáshoz nyomja meg újra a FAGYASZTÁS vagy AUTO gombot. 3. 5Fel,6Le 4. 3Balra, 4Jobbra Ha az OSD menü aktív, akkor a Fel/ Le/Balra/ Jobbra gombok navigálásra és változtatásra használhatóak. 5. Menu (További információért olvassa el "A menü használata" fejezetet a 39. oldalon.) Aktiválja illetve inaktiválja az OSD menüt. 6. Automatikus trapézkorrekció A vetítési szögnek megfelelõen automatikusan beállítja a trapézkorrekciót. 7. Trapézkorrekció (További információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon.) A vetítési szögnek megfelelõen manuálisan beállítja a trapézkorrekciót. 8. Page Up and Down/Oldal fel és le Egy csatlakoztatott PC segítségével az oldal fel/le billentyûk egész oldalakat mozgatnak fel illetve le. (Pl. a Microsoft PowerPointban). 9. Wireless/Vezeték nélkül Nyomja meg ezt a gombot, ha a vezeték nélküli beállítások menüjét aktiválná. 10 Bemutatkozás

17 10. Swap/Csere (További információért olvassa el a "Vezeték nélküli elõadás tartása" fejezetet a 31. oldalon.) Ha a vezeték nélküli kapcsolat menüje aktív, akkor a csatalkozási üzemmódok közül választhat a és b/g. 11. Channel/Csatorna (További információért olvassa el a "Vezeték nélküli elõadás tartása" fejezetet a 31. oldalon.) Ha a vezeték nélküli kapcsolat menüje aktív, akkor a vezeték nélküli átvitel csatornáját változtathatja meg. 12. Auto (További információért olvassa el a "Automatikus képbeállítás" fejezetet a 25. oldalon.) Automatikusan, a megjelenített képhez állítja be a paramétereket. 13. Source/Bemenet (További információért olvassa el a "Választás a bemenetek között" fejezetet a 27. oldalon) Kiválaszthatja a bemeneti jel forrását. (RGB/YPbPr, Video, S-Video vagy vezeték nélküli hálózat) 14. Blank (További információért olvassa el a "Választás a bemenetek között" fejezetet a 27. oldalon.) A kép elsötétítésre használhatja. A BLANK gomb megnyomásakor a kép visszatér. 15. Mode (További információért olvassa el a "Application Mode/Alkalmazás mód" fejezetet a 40. oldalon.) Az alkalmazásmódok közül választatja ki a legmegfelelõbbet. Távirányító rálátás Az infra-vörös (IR) távirányító érzékelõi a projektor elején és hátulján találhatóak. A távirányítót úgy kell a készülék felé tartani, hogy 30 foknál kisebb szögben látszódjék az érzékelõ.. A maximális hatótávolság kb. 6 méter. 30 degrees 6 M Gyõzõdjön meg arról, hogy a táviránító és az érzékelõ között semmilyen akadály ne legyen, mivel az gátolja az érzékelõt az infra-vörös jel érzékelésében Elemcsere a távirányítóban 1. Húzza ki az elemtartót. 2. Helyezzen be egy új elemet a tartóba. Ügyeljen a helyes polaritásra. 3. Nyomja vissza a tartót a távirányítóba. Kerülje a magas hõmérsékletet és páratartalmat Bemutatkozás 11

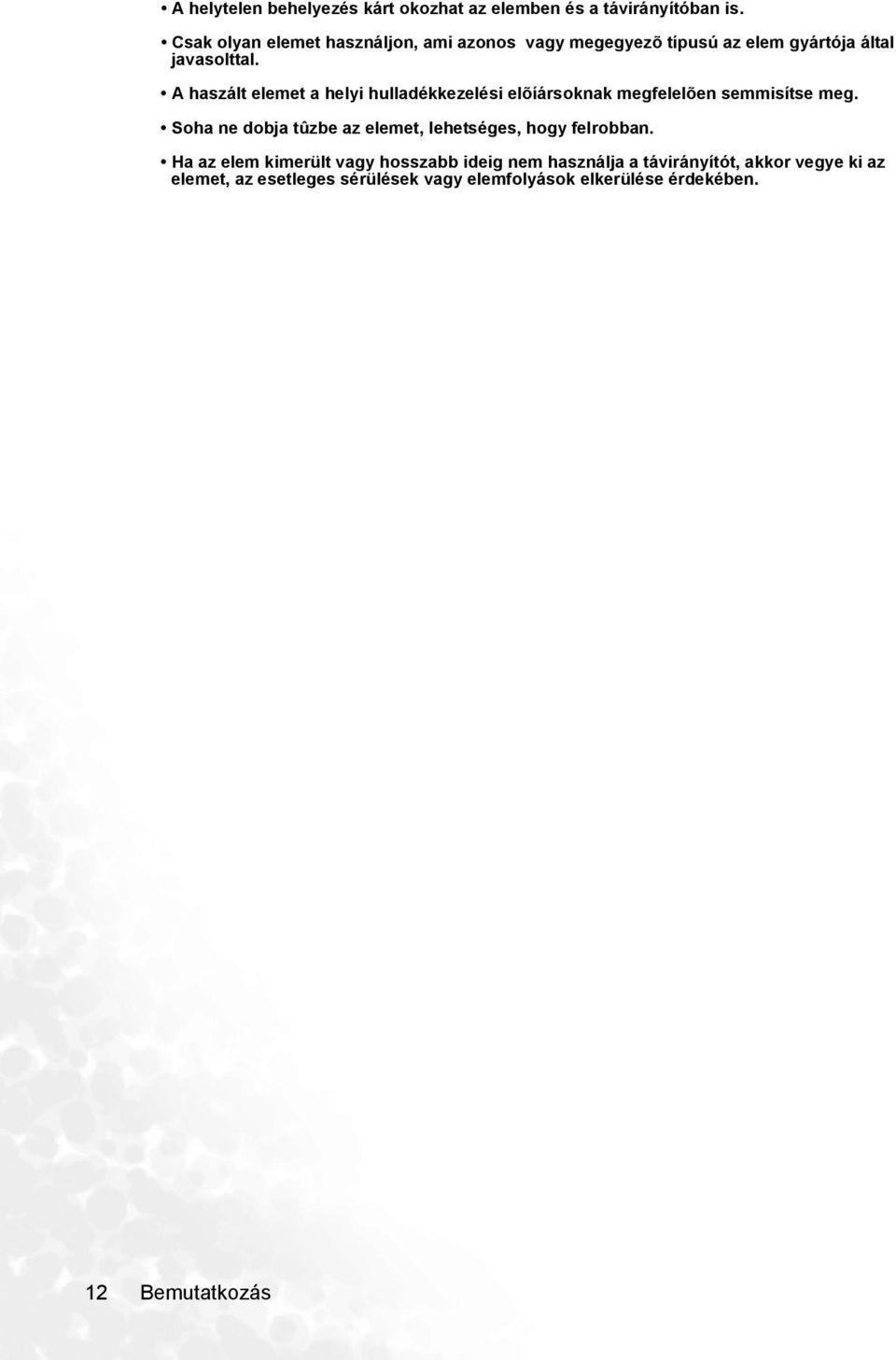

18 A helytelen behelyezés kárt okozhat az elemben és a távirányítóban is. Csak olyan elemet használjon, ami azonos vagy megegyezõ típusú az elem gyártója által javasolttal. A haszált elemet a helyi hulladékkezelési elõíársoknak megfelelõen semmisítse meg. Soha ne dobja tûzbe az elemet, lehetséges, hogy felrobban. Ha az elem kimerült vagy hosszabb ideig nem használja a távirányítót, akkor vegye ki az elemet, az esetleges sérülések vagy elemfolyások elkerülése érdekében. 12 Bemutatkozás

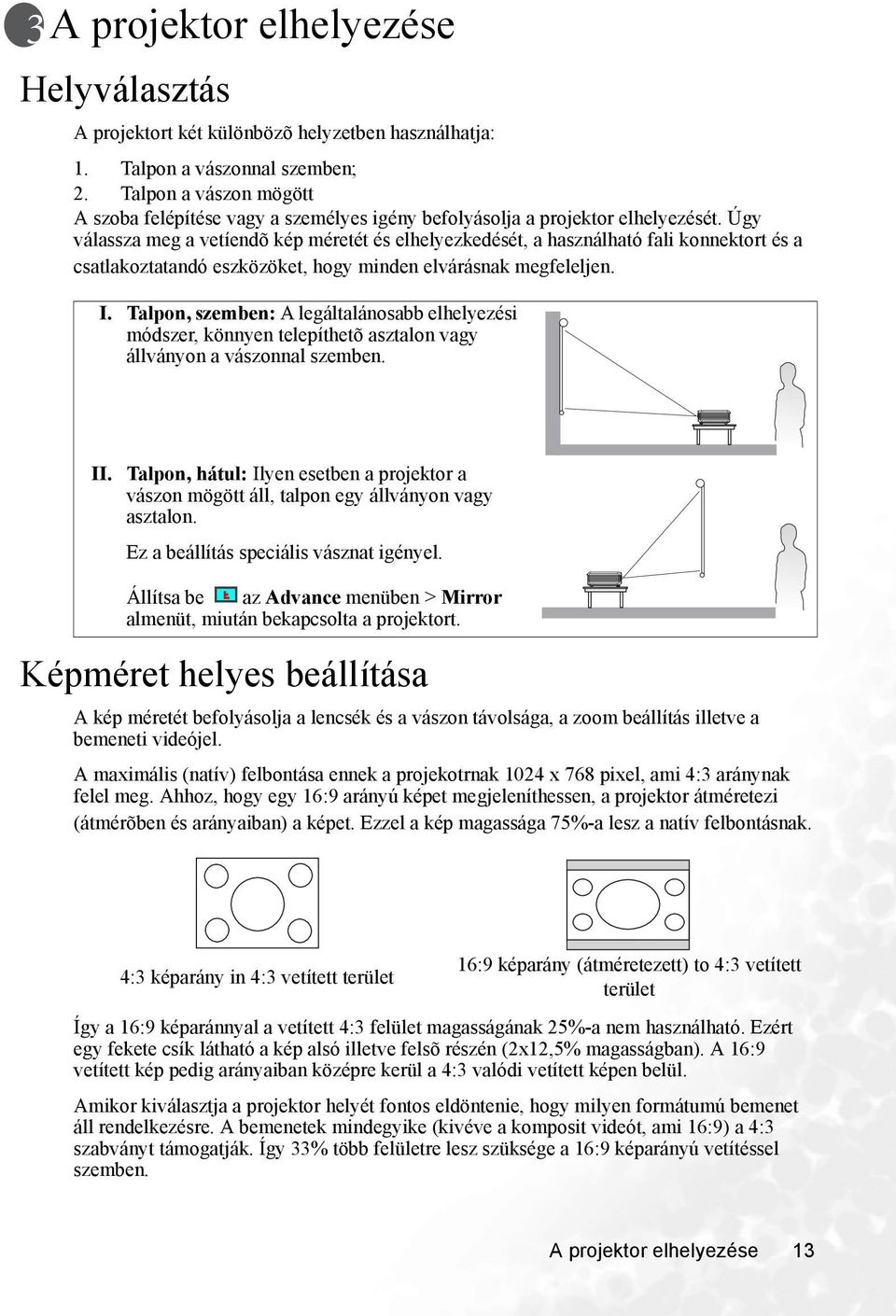

19 A projektor elhelyezése Helyválasztás A projektort két különbözõ helyzetben használhatja: 1. Talpon a vászonnal szemben; 2. Talpon a vászon mögött A szoba felépítése vagy a személyes igény befolyásolja a projektor elhelyezését. Úgy válassza meg a vetíendõ kép méretét és elhelyezkedését, a használható fali konnektort és a csatlakoztatandó eszközöket, hogy minden elvárásnak megfeleljen. I. Talpon, szemben: A legáltalánosabb elhelyezési módszer, könnyen telepíthetõ asztalon vagy állványon a vászonnal szemben. II. Talpon, hátul: Ilyen esetben a projektor a vászon mögött áll, talpon egy állványon vagy asztalon. Ez a beállítás speciális vásznat igényel. Állítsa be az Advance menüben > Mirror almenüt, miután bekapcsolta a projektort. Képméret helyes beállítása A kép méretét befolyásolja a lencsék és a vászon távolsága, a zoom beállítás illetve a bemeneti videójel. A maximális (natív) felbontása ennek a projekotrnak 1024 x 768 pixel, ami 4:3 aránynak felel meg. Ahhoz, hogy egy 16:9 arányú képet megjeleníthessen, a projektor átméretezi (átmérõben és arányaiban) a képet. Ezzel a kép magassága 75%-a lesz a natív felbontásnak. 4:3 képarány in 4:3 vetített terület 16:9 képarány (átméretezett) to 4:3 vetített terület Így a 16:9 képaránnyal a vetített 4:3 felület magasságának 25%-a nem használható. Ezért egy fekete csík látható a kép alsó illetve felsõ részén (2x12,5% magasságban). A 16:9 vetített kép pedig arányaiban középre kerül a 4:3 valódi vetített képen belül. Amikor kiválasztja a projektor helyét fontos eldöntenie, hogy milyen formátumú bemenet áll rendelkezésre. A bemenetek mindegyike (kivéve a komposit videót, ami 16:9) a 4:3 szabványt támogatják. Így 33% több felületre lesz szüksége a 16:9 képarányú vetítéssel szemben. A projektor elhelyezése 13

20 FONTOS: A projektor elhelyezésénél ne a 16:9 képarányhoz szükséges vetíési felületet vegye alapul. A projektort mindig vízszintes felületre helyezze (asztal vagy állvány) pontosan szemben a vászonnal. Így kivédheti a kép torzulását, ami a szögben történõ vetítéskor fordul elõ. A modern digitális projektorok nem pontosan egyenesen vetítenek (mint pl. a régi filmvetítõk). Úgy tervezték a projektorokat, hogy kevéssel a projektor vízszintje fölé vetítsék a képeket. Így a vetítéskor a vászon alsó vonala valamivel magasabbra kell, hogy kerüljön a projektor síkjánál. Ezzel a megoldással az asztalról vetítehet úgy, hogy mindenki látja a vásznat és a projektor nem takar be a látótérbe. A diagramon látható, hogy a kép alsó sarka és a projektor lencsének magassága között távolság keletkezik. Ha növeli a távoságot a projektor és a vászon között, akkor a vízszintes (un. offszet) távolság is nöni fog. Ha kiválasztotta a vászon és projektor helyét, számoljon azzal, hogy a vetített kép mérete és a vízszintes offszet méretei közvetlenül kapcsolatba vannak a vetítési távolsággal. Az alábbiakban találhat egy táblázatot, ahol a BenQ bemutatja, hogy a 4:3 képarány esetén hova helyezheti a projektort (lásd a "Vászonméret-táblázat" fejezetet a 16. oldalon). Két fontos adatot kell leolvasnia; az egyik a vászon közepének vízszintes távolsága (vetítési távolság), a második pedig a vászon vízszntes offszet magassága az alsó illetve felsõ vonalától mért távolsága. Hogyan állítható be a projektor helyzete az igényelt képmérethez 1. Válassza ki a kép méretét. 2. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot (a 4:3 kép átló ). Ezzel a számmal egy sorban találja a távolságadatot ( Átlag). Ez a vetítési távolság. 3. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát. 4. A legmegfelelöbb elhelyezkedéskor a projektor pontosan a vászonnal szemben áll, a második illetve a harmadik pontnak megfelelõ távolságra illetve magasságban. Például, ha egy 120 átlójú képet szeretne vetíteni, akkor az áltagos távolság 4747 mm, illetve a vertikális offszet pedig 229mm. Ha másképp helyezi el a projekrort, mint ahogyan javasoljuk, akkor felfelé vagy lefelé döntenie kell a készüléket. Ez a kép torzulásával jár együtt. Haználja a trapézkorrekciót, hogy javítson a kép torzulásán. Bõvebb információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon. 14 A projektor elhelyezése

21 Hogyan határozható meg a távolságból a képméret Ezzel a metódussal kiszámítható, hogy mekkora az a képméret, amelyik még éppen megfelelõ a szoba méreteihez. 1. A mamérje meg a távolságot a projektor és a vászon között. Ez a veítési távolság. 2. Keresse ki a táblázatból a választott értékhez legközelebb esõ számot ( Átlag oszlopban). Ellenõrizze, hogy a kapott érték benne van-e az átlag minimuma és maximuma közé esõ tartományban. 3. Ezzel az értékkel számolva, nézze meg a sorban bal oldalon található értéket. Az lesz a vetített kép mérete, a kiszámolt vetítési távolságra.. 4. Ugyanebben a sorban, átellenben a jobb oldalon találja vertikális offszet értékét. Ez az érték szabja meg a vászon alsó vonalának magasságát. Például, ha a vetítési távolság 4,5m - amihez a legközelebb esõ átlag 4682mm. A sorban megtalálható, hogy 3000mm képméret lehetséges. Amennyiben csak olyan vásznat tud beszerezni, ami elõre gyártott méretû, akkor a 9 és 10 méret felel meg a legjobban. A minimális és maximális érték ellenõrzése után látható. hogy ezek a vásznak használhatók a legjobban, 4,5m távolságból. A projektor zoom funkciójával korrigálhatja a kép méretét, viszont ügyeljen arra, hogy ilyenkor változik az offszet értéke is. A projektor elhelyezése 15

22 Vászonméret-táblázat Maximum zoom Minimum zoom Vászon Lencseközép Offsze Vetítési távolság 4:3 képarány 4:3 képarány mm Távolság a vászontól mm Láb Incs mm Min Max Szélesséság max. Magas- távolság ( Átlag távolság ( min. zoom) zoom) 3%-5% eltérés lehetséges, az optikai összetevõk eltérésébõl adódóan. Függõleges offszet mm A projektor elhelyezése

23 Csatlakoztatás Ha a bemenetek valamelyikére eszközt csatlakoztat, kérjük ügyeljen az alábbiakra: 1. Kapcsolja ki mindegyik eszközt, mielött csatlakoztatná azokat. 2. Csak megfelelõ kábeleket használjon. 3. Gyõzõdjön meg arról, hogy a kábelek tökéletesen csatlakoztatva vannak-e. A csatlakozásokhoz - amiket a továbbiakban bemutatunk - szükséges kábelek egy része tartozék (lásd a "Mi van a dobozban?" fejezetet a 6. oldalon). A többi kábel bármelyik szaküzletben beszerezhetõ. Ennek a projektorak nincs beépített hangszórója. Számítógép csatlakoztatása A projektoron elhelyeztek egy VGA bemenetet, amire notebookot vagy asztali számítógépet is csatlakoztathat. Ezen kívül a számítógépet USB kábelen is összekötheti a projektort, hogy elérje a távirányított lapozás funkciót. (Lásd a "Remote paging operations" fejezetet a 28. oldalon). A projektor vezeték nélküli kapcsolatban is használható. Lásd a "A vezeték nélküli hálózat használata" fejezetet a 29. oldalon. A notebook vagy a számítógép csatlakoztatásához az alábbiak szerint járjon el: 1. Válassza ki a mellékelt VGA kábelt és csatlakoztassa a számítógép kimenetéhez. 2. A másik D-Sub végét pedig csatlakoztassa a D-SUB/COMP IN bemenetre a projektoron. 3. Amennyiben szükség van lapozásra is, akkor csatlakoztassa a mellékelt USB kábelt is (lásd a "Remote paging operations" fejezetet a 28. oldalon). A kábel szélesebb végét a számítógép USB aljzatába, a kisebbet pedig a projektor megfelelõ aljzatába tudja csatlakoztatni. A végleges csatlakoztatási ábra az alábbi lehet: USB kábel Notebook vagy asztali PC VGA kábel Amennyiben Macintosh gépet csatlakoztat, akkor szüksége lesz egy opcionálisan beszerezhetõ átlakítóra. ( A legtöbb notebook nem kacsolja be a külsõ monitor csatlakozóját akkor, amikor a projektort rácsatlakoztatja. Általában az FN + F3 billetyûkombinációval kapcsolhatja be. Keresse meg a a CRT/LCD feliratú gombot és nyomja le az FN gombbal egyidejüleg. Ha nehézségei támadnának, akkor olvassa el a notebook kezelési utasítását. Olvassa el a "A vezeték nélküli hálózat használata" fejezetet a 29. oldalon, hogy megismerje a vezeték nélküli csatlakoztatás folyamatát. Csatlakoztatás 17

24 Videó berendezések csatlakoztatása Ez a fejezet megmutatja, hogyan lehet videó eszközt a projektorhoz csatlakoztatni. A videó perezentációkhoz a videó kábeles csatlakozást javasoljuk. A projektor támogatja az adat (grafikus) PC kapcsolódást, WLAN hálózaton kereszül. Nem javasoljuk a WLAN kapcsolódst videó prezentációra. Lásd a "A vezeték nélküli hálózat használata" fejezetet a 29. oldalon. A projektorhoz többféle videó berendezés csatlakoztatható. Az alábbi kimenetek valamelyikével rendelkeznie kell az eszköznek: Komponens Videó S-Videó Videó (kompozit) A fentiek közül egyszerre csak egy csatlakoztatás szükséges, azonban a különbözõ csatlakozások, különbözõ képminõséget adnak. A csatlakoztatáshoz elengedhetetlen, hogy mind a videó eszközön mind pedig a projektoron azonos felületet használjon. A legjobb videóminõség A legjobb minõségû videócsatlakozás a komponens videó (nem keverendõ a kompozit videóval). A digitáis TV tuneren és DVD lejátszón megtalálható a komponens videó kimenet, így ez a legjobb választás a kompozit videóval szemben. Lásd "Komponens videó eszköz csatlakoztatása" fejezetet a 19. oldalon. Jobb videóminõség Az S-Videó jobb képminõséget kínál, mint a kompozit videó. Ha mindkettõ rendelkezésre áll, válassza inkább az S-Videó megoldást. Lásd az "S-Videó eszköz csatlakoztatása" fejezetet a 20. oldalon. Megfelelõ videó minõség A kompozit videó egy analóg jel, ami tökéletesen megfelelõ képet ad, azonban a fent leírtaknál és a projektor minõségét tekintve a leggyengébb csatlakoztatási metódus. Lásd a "Kompozit videó csatlakoztatása" fejezetet a 21. oldalon. 18 Csatlakoztatás

25 Komponens videó eszköz csatlakoztatása Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad komponens videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. Komponens Videó eszköz csatlakoztatása: 1. Válasszon egy opcionális komponens videó és VGA (D-Sub) átalakító kábelt, majd csatlakoztassa a 3 RCA típusú csatlakozót a videó eszköz komponens videó kimeneteihez. A színeknek megfelelõen csatlakoztassa a kábelt (zöld a zöldhöz, kék a kéhez, piros a piroshoz). 2. Csatlakoztassa a komponens videó kábel VGA (D-Sub) végét a projektor D-SUB/ COMP IN aljzatába. A végleges csatlakoztatási ábra az alábbi lehet: Komponens Videó-VGA (D-Sub) átalakító kábel A/Veszköz A komponens videó jel az egyedüli, ami képes 16:9 videó formátumot natívan közvetíteni. Ha egy High Definition TV (HDTV) tunerhez csatlakoztatja a projektort, a következõ standardok támogatottak: 480i 480p 576i 576p 720p (50/ 60 Hz) 1080i (50/ 60 Hz) Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van-e kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. Csatlakoztatás 19

26 S-Videó eszköz csatlakoztatása Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad S-videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. S-videó jel csatlakoztatása 1. Válasszon egy opcionális S-videó kábelt, majd csatlakoztassa a videó eszköz S-videó kimenetéhez. 2. Csatlakoztassa az S-videó kábelt a projektor S-VIDEO aljzatába. A végleges csatlakoztatási ábra az alábbi lehet: A/Veszköz S-Videó kábel Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. Ha már a komponens videó bemenet is csatlakoztatva van, az S-Videó mellett, akkor az S- Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések csatlakoztatása" fejezetet a 18. oldalon. 20 Csatlakoztatás

27 Kompozit videó csatlakoztatása Vizsgálja meg a videó berendezését, hogy rendelkezik-e szabad kompozit videó kimenettel: Ha igen, akkor folytassa a lépéseket. Ha nem, akkor egyéb csatlakoztatási módot kell választania. Kompozit videó jel csatlakoztatása pozit videó jel csatlakoztatása: 1. Válasszon egy opcionális videó kábelt, majd csatlakoztassa a videó eszköz videó kimenetéhez.. 2. Csatlakoztassa a videó kábelt a projektor VIDEO aljzatába. A végleges csatlakoztatási ábra az alábbi lehet: A/Veszköz Videó kábel Ha a projektoron nem jelenik meg a komponens videó képe, akkor ellenõrizze, hogy a projektor be van-e kapcsolva és a megfelelõ bemenet van kiválasztva. Valamint vizsgálja meg a kábelek csatlakoztatását is. Ha már a komponens videó bemenet is csatlakoztatva van, a kompozit Videó mellett, akkor a kompozit Videó csatlakoztatás már nem szükséges. Lásd a "Videó berendezések csatlakoztatása" fejezetet a 18. oldalon. Csatlakoztatás 21

28 Mûködés Elsõ bekapcsolás 1. Csatlakoztassa a tápkábelt a fali aljzatba. Ellenõrizze, hogy a POWER visszajelzõ fény narancssárgán világít-e. 2. Vegye le a lencsevédõ kupakot. Ha a helyén marad, eldeformálódhat a hõtõl. 3. Nyomja le és tartsa lenyomva 2 másodpercig a Fõkapcsolót a projektoron vagy a távirányítón. A POWER visszajelzõ fény zölden világít. Az indulási folyamat kb. 30 másodpercig tart. Alapállapotban a BenQ logó jelenik meg a vásznon. Ha a projektor még nem hült ki teljesen, akkor egy 90 másodperces hûtési folyamat indul el és csak annak lefutása után kapcsolódik be az izzó. 4. Ha a készülék jelszót kér, válassza ki a négy számjegyû jelszót és nyomja meg az AUTO (vagy AUTO/CH.) gombot. További információért olvassa el "A jelszó használata" fejezetet a 23. oldalon. 5. Kapcsolja be az összes csatlakoztatott eszközt. 6. A projektor elkezdi keresni a bemeneti jelet. A kép közepén megjelenik az éppen vizsgált bemenet neve. Ha az automatikus kikapcsolás funkció aktív, (lásd az "Auto Off (Off)" fejezetet a 45. oldalon ) akkor a projekotr automatikusan kikapcsol, ha nem érzékel jelet egyik bemenetén sem. Az idõt beállíthatja az Auto Off funkció menüjében. 22 Mûködés

29 A projektor megjeleníti a nevét, az aktuális vezeték nélküli csatlakozási módot és csatornát. Az alapbeállítás b/g. A projektor a nevét mint a hálózati azonosítót használja. Erre akkor van nagy szükség, ha több projektor szerepel ugyanabban a hálóatban. Ha vezeték nélküli kapcsolatot észlel a projektor, akkor azonnal megjeleníti a vezeték nélküli beállítások menüjét. A csatlakozási módokról, csatornákról valamint a hálózat felépítésérõl a következõkben olvashat. Lásd a "A vezeték nélküli hálózat használata" fejezetet a 29. oldalon. A a támogatás nem minden országban érhetõ el a helyi szabályozások miatt. Manuálisan is kiválaszthatja a bemenetet a Source (vagy SOURCE/WIRELESS) gomb megnyomásával. További információért olvassa el a "Választás a bemenetek között" fejezetet a 27. oldalon. Ha a bemeneti frekvencia/felbontás kívül esik a projektor mûködési jellemzõin, akkor az Out of Range felirat jelenik meg. A jelszó használata A projektor biztonsági jelszóval is rendelkezik, mely növeli a biztonságot valamint segít megakadályozni az illetéktelen használatot. A jelszót az OSD menü segítségével tudja beállítani. További információért olvassa el "A menü használata" fejezetet a 39. oldalon. Megjegyzés: Amennyiben elfelejté a jelszót a projektort nem lehet bekapcsolni. Segítségül nyomtassa ki ezt a leírást és jegyezze fel a jelszót, majd helyezze biztonságba az illetéktelen hozzáférés elerülése érdekében. A jelszó beállítása Figyelem: Miután a jelszót beállította, a projektort nem lehet a helyes jelszó nélkül bekapcsolni. A projektor minden bekapcsoláskor kérni fogja azt. 1. Nyissa meg az OSD menüt és lépjen a Setting > Password almenüre. Válassza az On beállítást a 3 vagy 4gombok valamelyikével. 2. Elsõ beállításkor rögtön be kell írni a jelszót a 5 vagy 6 gombok valamelyikével. Használja a 3 vagy 4 gombok valamelyikét a kurzor mozgatásához. Enter Password Password Setup Press Auto to Confirm Press 5 or 6 to change number Press 3 or 4to move 3. Ha az összes számot beálította, nyomja meg az Auto (vagy AUTO/CH.) gombot a jóváhagyáshoz. Egy elfogadó üzenet jelenik meg. Password Setup Do you want to use as your password? Yes Auto No 5 Cancel 6 A jelszó megjelenik a gépeléskor az OSD-n. FONTOS: Írja ide a bellított jelszót és így nem tudja elfelejteni. Jelszó: Tartsa a leírást biztonságos helyen. 4. A következõ 3 lehetõsége van: Nyomja meg az Auto gombot a folytatáshoz. A beállítás véget ért, a Password setup completed felirat jelenik meg. Nyomja meg a 5gombot, hogy visszaléphessen az elõzõ menübe és újra beírhassa a négy számjegyet. Mûködés 23

30 Nyomja meg a 6 gombot, hogy megszakítsa a mûveletet és visszatérjen a fõmenübe. Ha elfelejtette a jelszót Minden bekapcsoláskor a projektor kéri a jelszót. Ha rosszul írta be a jelszót, akkor hibaüzenet jelenik meg. Úgy próbálkozhat újra, kikapcsolja a projektor a POWER gombbal, majd újra bekapcsolja azt. Ha egyáltalán nem emlékszik a jelszóra, akkor hívja elõ a jelszóemlékeztetõt. Jelszóemlékeztetõ Nyomja meg és tartsa lenyomva a4 gombot 5 másodpercig. A projektor egy kódsorozatot jelenít meg. Keresse fel a helyi BenQ szerviz központot, hogy dekódolják a számot. A szerviz ellenõrizheti, hogy a projektor valóban az ön tulajdonában van-e (számlát, garancia jegyet kérhet). Jelszóváltoztatás 1. Nyissa meg az OSD menüt és lépjen be Setting > Change Password almenübe. 2. Nyomja meg a 3 vagy a 4gombot. A Password Change üzenet jelenik meg. 3. Írja be a régi jelszót Ha helyes a jelszó, akkor folytathatja az új jelszó beírását. FONTOS: Írja ide a bellított jelszót és így nem tudja elfelejteni. Jelszó: Tartsa a leírást biztonságos helyen. Ha hibás a jelszó a Password Error felirat jelenik meg. Nyomja meg a 5gombot és próbálja újra vagy nyomja meg a 6gombot a folyamat leállításához. 4. Ellenõrizze az új jelszót. 5. A következõ lehetõségei vannak: Nyomja meg az Auto gombot a folytatáshoz. A beállítás véget ért, a Password setup completed felirat jelenik meg. Nyomja meg a 5gombot, hogy visszaléphessen az elõzõ menübe és újra beírhassa a négy számjegyet. Nyomja meg a 6 gombot, hogy megszakítsa a mûveletet és visszatérjen a fõmenübe. 24 Mûködés

31 Magasságállítás A projektornak egy gyors oldású állítható elülsõ lába és egy hátsó állítható lába van. Ezekkel a lábakkal módosíthatja a magasságot és a vetítési szöget: 1. Emelje fel a projektort és nyomja meg a szabályozó gombot. Az állítható láb a megfelelõ pozícióba ugrik. Ne nézzen a lencsébe, ha az izzó világít. Az erõs fény szemkárosodást okozhat. 2. Csavarással finomhangolhatja a vízszintes beállítást. A láb visszaállításához nyomja meg a gombot a láb elött és lassan engedje rá a projektort. A hátsó lábat pedig az ellenkezõ irányba csavarja, így alaphelyzetbe kerül. Ha a projektor és a vászon nincs teljesen egymással szemben, akkor a kép vertikálisan trapéztorzított lesz. A kép módosításához használja a trapézkorrekciót a menüben, a projektor külsõ vezérlõegységén vagy a távirányítón. Automatikus képbeállítás Néhány esetben szükség van a kép minõségének optimalizálására. Ehhez nyomja meg az Auto (vagy AUTO/ CH.) gombot a vezérlõpulton vagy a távirányítón. 3 másodpercen belül beállítja a frekvenciát és az idõzítést, hogy a megjelenített kép a lehetõ legjobb minõségben látszódjék. A jelenlegi beállítások a kép jobb alsó sarkában jelnnek meg. A kép teljesen fekete addig, amíg az automatikus beállítás végig nem fut. A kép finomhangolása: méret, élesség 1. A kép méretének változtatásához használja a zoom gyûrût. 2. A kép élességének beállításához használja a fókusz gyûrût. További információért olvassa el a "Képméret helyes beállítása" fejezetet a 13. oldalon. Mûködés 25

32 Trapézkorrekció A trapéztorzítás annyit jelent, hogy a kép alsó vagy felsõ része szélesebb mint az ellenoldali. Ez a probléma akkor merül fel, ha a projektor és a vászon nincs teljesen egymással szemben. Manuális trapézkorrekció A manuális trapézokrrekcióhoz kövesse az alábbi lépéseket. 1. Állítsa be a vetítési szöget. 2. Nyomja meg az Auto (vagy AUTO/CH.) gombot. 3. Ha a vetített kép torz akkor a következõ lépések valamelyikével állíthatja be azt. Nyomja meg a Trapézkorrekció / 3Bal vagy Trapézkorrekció / 4Jobb gombot a vezérlõpulton. Nyomja meg a Trapézkorrekció /3Bal gombot, hogy a kép felsõ részén, illetve nyomja meg a Trapézkorreckió / 4Jobb gombot, ha a kép alsó részén változtatná a trapéztorzítást. Nyomja meg a / gombok valamelyikét a távirányítón, hogy a kép felsõ vagy alsó részén változtatná a trapéztorzítást. Nyomja meg a MENU/6Lefelé gombot a projektoron vagy a távirányítón, hogy aktiválja az OSD menüt. Lépjen be a Picture --> Keystone almenübe és a Trapézkorrekció /3Bal vagy Trapézkorreckió /4Jobb gombok valamelyikével változtassa az értéket. Például, 1. Nyomja meg a Trapézkorreckió /3Bal gombot a projektoron vagy 2. Nyomja meg a gombot a távirányítón vagy 3. Nyomja meg a Trapézkorreckió /3Bal Keystone 0 gombot a projektoron vagy nyomja meg a Keystone 3Bal gombot a távirányítón, a Picture --> -6 Keystone menüben. 1. Nyomja meg a Trapézkorreckió / Jobb 4 gombot a projektoron vagy 2. Nyomja meg a gombot a távirányítón vagy 3. Nyomja meg a Trapézkorreckió / Keystone 0 Jobb 4gombot a projektoron vagy Keystone +6 nyomja meg a 4gombot a távirányítón, a Picture --> Keystone menüben. 26 Mûködés

33 Automatikus trapézkorrekció A projektort felszerelték automatius trapézkorrekcióval, ami önmûködöen beállítja a trpéztorzítást. További információért olvassa el az "Autokeystone/Auto trapézkorr. (On/ Be)" fejezetet a 40. oldalon. Alkalmazásmódok kiválasztása A projektor többféle, elõre rögzített alkalmazás- módokat kínál, Így beállíthatja a környezetnek és a futó alkalmazásoknak a legmegfelelõbb képtípust. Kiválasztáshoz nyomja meg a Mode (vagy MODE/SWAP) gombot.az elérhetõ beállításokat alább mutatjuk be. Lásd az "Application Mode/Alkalmazás mód" fejezetet a 40. oldalon. PC / Vezeték nélküli hálózat bemenet Brightest/ Fényesebb Választás a bemenetek között A projektorhoz egyszerre többféle eszköz is csatlakoztatható. Ennek ellenére, egyszerre csak egy jeleníthetõ meg közülük A Source (vagy SOURCE/WIRELESS) gomb lenyomásával cilikusan kapcsolgathat a bemenetek között. A kiválasztott bemenet neve a kép közepén jelenik meg. A vetített kép fényereje annak függvényében változik, hogy éppen mely bemenetet jeleníti meg a projektor. Az adat (grafikus) PC prezetációk fényesebbek, mint a gyors mozgású Video filmek. A bementi típusok különféle beállításokat tesznek lehetõvé. További információért olvassa el az "Alkalmazásmódok kiválasztása" fejezetet a 27. oldalon. Kép elsötétítés Presentation/ Prezentáció (alap) YPbPr / S-Videó / Videó bemenet srgb/photo/ srgb/fotó A közönség teljes figyelmének megszerzése érdekében a képet idõnként el kell sötétíteni. Ehhez használja a Blank (vagy BLANK /5Fel) gombot. Bármely gomb megnyomásával az eddig vetített kép jelenik meg a vásznon. Az elsötétítés alatt BLANK szó látható a kép jobb alsó sarkában. Amennyiben videó vagy S-videó jelet csatlakoztatott, az elsötétítés ideje alatt a hang továbbra is hallható marad. Gaming/Játék Beállíthatja az elsötétítés idejét az Advance --> Blank Time menüben, hogy a projektor egy bizonyos idõ után automatikusan megjelenítse a képet. Video/Videó Movie/Film (alap) Cinema/Mozi Photo/Fotó Gaming/Játék Mûködés 27

34 Ne blokkolja a lencsét semmilyen tárggyal, mivel az felmelegedhet, deformálódhat illetve tüzet is okozhat. Távirányított lapozás Egy csatlakoztatott PC segítségével a lapozás billentyûk egész oldalakat mozgatnak fel illetve le. (Ilyen program lehet a Microsoft PowerPoint).. További információért olvassa el a "Számítógép csatlakoztatása" fejezetet a 17. oldalon. A funkció használatához mindeképpen USB-n keresztül is kell csatlakoztatnia a PC-t vagy a notebokot. Képfagyasztás Nyomja meg a Freeze gombot a távirányítón, hogy kimerevítse a képet. Az ikon jelenik meg a kép jobb alsó sarkában. A feloldáshoz nyomja meg a Freeze gombot ismét vagy a Source gombot a vezérlõpulton. Ügyeljen arra, hogy a Source (vagy a SOURCE/WIRELESS) gomb megnyomásával változik a megjelenített bemenet is. Annak ellenére, hogy a kép kimerevítve látható, a videón vagy egyéb eszközön a film fut tovább. Kikapcsolás 1. Nyomja meg a POWER gombot és egy üzenet jelenik meg. Nyomja meg még egyszer, hogy a projektor kikapcsolódjon. 2. A POWER visszajelzõ fény naracssárgán villogni kezd és a ventiátorok nagyjából 90 másodpercig még hûtik a projektort. A hûtési idõ csökkentéséhez bekapcsolhatja a gyors hûtést (lásd a "Quick Cooling/Gyors hûtés (on/be)" fejezetet a 43. oldalon). Az izzó megvédésre a projektor nem reagál semmilyen parancsra a hûtési folyamat alatt. 3. Húzza ki a tápkábelt a fali csatlakozóból. Ne húzza ki a tápkábelt a 90 másodperces hûtési folyamat alatt. Ha aprojektor nem megfelelõen lett leállítva, akkor elõfordulhat, hogy az izzó meghibásodik. Addig ne mozgassa a készüléket, amíg forró az izzó. 28 Mûködés

35 A vezeték nélküli hálózat használata A projektor lehetõséget ad egy vagy több kliens PC csatlakoztatására, vezeték nélküli hálózaton keresztül. Az elsõ lépések alább találhatók: Készítse elõ számítógépét a vezeték nélküli csatlakozásra. Ha szükséges telepítsen egy vezeték nélküli varázslót vagy állítsa be önállóan a vezeték nélküli paramétereket. Használja a vezeték nélküli varázslót, hogy a számítógépet a projektorhoz kapcsolja. Amikor vezeték nélküli elõadást tart, akkor az állóképek a számítógéprõl a projektorra a vezeték nélküli hálózaton keresztül jutnak el. Nem javasolt mozgó kép vagy nagyobb méretû grafikus animáció megjelnítése, mivel akadozva jelenhet meg. További információért olvassa el a "A számítógép felkészítése a vezeték nélküli csatakozásra" fejezetet a 30. oldalon. A vezeték nélküli hálózatról és a csatornákról A projektor a három legelterjettebb vezeték nélküli szabványt (röviden WLAN) támogat. A szabványt az IEEE (Institute of Electrical and Electronics Engineers) jegyezte be a következõ neveken: a, b és g. Ebben a lerásban mint vezeték nélküli hálózatot említjük. A b hálózat soros adatátvitele 11 Mbps. A g változat sebssége már 54 Mbps, ami visszafelé kompatibilis a lassabb szabvánnyal. A szabvány szintén 54 Mbps sebességû, de nem kompatibilis a b és g szabványokkal. A projektoron lévõ MODE/SWAP gombbal vagy a távirányítón lévõ SWAP gombbal vûlaszthatja ki a megfelelõ hálózati beállítást. Abban az esetben, ha több vezeték nélküli hálózatot használ egymáshoz közel, akkor mindeképpen válasszon különbözõ csatornát- Például a két b hálózat egymástól függetlenül tud mûködni, ha különbözõ csatornára állítja azokat. A csatornát a az AUTO/ CH. gombbal vagy a távirányítón lévõ CH. gombbal tudja változtatni. Az elérhetõ csatornák száma függ az adott ország szabályozásától. Hardver- és szoftverkövetelmények Mielött belekezdene a vezeték nélküli hálózat telepítésébe, ellenõrizze, hogy számítógépe megfelel-e az alábbi hardver és szoftverkövetelményeknek: Vezeték nélküli hálózatot (WLAN vagy Wi-Fi) támogató számítógép (PC vagy Notebook) Operációs rendszer: Windows 2000 vagy XP (Home és Pro kiadás) CD meghajtó (a varázsló telepítéséhez) Mûködés 29

36 A számítógép felkészítése a vezeték nélküli csatakozásra A TCP/IP beállítások ellenõrzése A sikeres telepítéshez elengedhetetlen, hogy a számítógépe automatikusan kaphassa meg az IP és DNS címeket. A következõ lépésekkel ellenõrizheti a TCP/IP beállításokat. 1. Kattintson jobb gombbal a Vezeték nélküli hálózat ikonjára a tálca jobb oldalán. Válassza az Elérhetõ vezeték nélküli hálózatok menüt. 2. A vezeték nélküli hálózatok beállításainak ablaka jelenik meg. Kattintson a CSpeciális beállítások módosítása menüre a folytatáshoz. 3. A következõben megjelenõ ablakban kattintson TCP/IP protokoll menüre és nyomja meg a Tulajdonságok gombot. 30 Mûködés

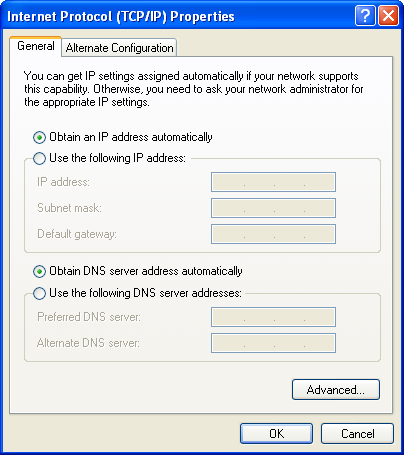

37 4. Ellenõrzze, hogy az IP cím automatikus kérése és a DNS-kiszolgálók címének automatikus kérése van kiválasztva. Majd nyomja meg az OK gombot. A vezeték nélküli varázsló telepítése A sikeres kapcsolódáshoz telepítenie kell a Vezeték nélküli Varázslót. Telepítés elötti ellenörzés 1. Ellenõrizze, hogy a konfiguráció amit használ megfelel-e a hardver és szoftverkövetelmények minimumával. 2. Gyõzõdjön meg róla, hogy megfelelõ jogosultsággal rendelkezik a telepítéshez. 3. Gyõzõdjön meg arról, hogy korábban már minden vezeték nélküli varázslót eltávolított. Telepítés 1. Zárjon be minden futó alkalmazást. 2. Helyezze be a meghajtóba a CD lemezt. A szoftver telepítõ menüje jelenik meg. Ha telepítés nem indulna el automatikusan, akkor használja a Windows Intézõt és kattintson kétszer a Setup.exe állományra. 3. Kattintson az Install Wireless Wizard ikonra és kövesse a képernyõn megjelenõ utasításokat. 4. Indítsa újra a számítógépet a telepítés után. 5. A sikeres telepítés után a Wireless Wizard ikon jelenik meg az asztalon. Vezeték nélküli elõadás tartása 1. Gyõzõsdjön meg arról, hogy a projektor és a számítógép távolsága 10 méternél kevesebb. 2. Indítsa el a projektort, majd nyomja meg a Source (vagy SOURCE/WIRELESS) gombot, hogy átkapcsoljon a vezeték nélküli hálózatra. További információért olvassa el a "Választás a bemenetek között" fejezetet a 27. oldalon. Mûködés 31

38 3. A következõ vezeték nélküli hálózat kapcsolatai menü jelenik meg. A Wireless (vagy SOURCE/WIRELESS) gombbal manuálisan is elõhívható. 4. Kapcsolja be a számítógépet és a vezeték nélküli hálózati funkciót. Ennek folyamatát megtalálhatja a számítógépe leírásában. 5. Kattintson kétszer az ikonra az asztalon vagy kattintson a Start menüre és válassza a Minden program -> BenQ Wireless Projector -> Wireless Wizard - Commuter Serial menüre. Ha több vezeték nélküli hálózati kártya van a számítógépében, akkor a következõ üzenet jelenik meg. Válassza, melyik kártyát szeretné használni az elõadáshoz és kattintson az OK gombra. Válasszon vezeték nélküli kártyát 6. A következõ ablakban a varázsló ellenõrzi a számítógépe alkalmasságát és megjeleníti azt az ablakban. Vezeték nélküli elérési lehetõség 7. A vezeték nélküli elérések függvényében nyomja meg a MODE/SWAP vagy SWAP gombot a projektoron vagy a távirányítón, hogy kiválassza a megfelelõ csatlakozási 32 Mûködés

39 módot. A kiválasztott üzemmód a vezeték nélkli kapcsolatok menüben jelenik meg. A projektor neve Jelenlegi WLAN mód Jelenlegi WLAN csatorna A jelenleg használt vezeték nélküli csatorna is megjelnítésre kerül. A a üzemmód nem minden országban elérhetõ, a helyi szabályozásokkal összhangban. 8. Ha a projektor és a számítógép csatlakozása sikeres, akkor a varázslóban megjelenik a projektor neve és a jelerõsség. Ha nem jelnne meg, kattintson a Refresh List gombra. A csatlakoztatott projektor neve Jelerõsség Ha még nem sikerült a csatlakozás, ellenõrizze a következõket: Nincs túl messze a számítógép a rpojektortól? Vigye közelebb a számítógépet és utána kattintson a vezeték nélküli varázsló Refresh List gombjára. Van a közelben egy másik vezeték nélküli hálózat? Nyomja meg a CH. vagy AUTO/CH. gombot, hogy meg tudja változtatni a használt csatornát. A TCP/IP beállítások megfelelõek? További információért olvassa el a "A TCP/IP beállítások ellenõrzése" fejezetet a 30. oldalon. Mûködés 33

40 9. Kattintson a csatlakoztatni kívánt projektor nevére és nyomja meg a Connect gombot. 10. A számítógép megkezdi a csatlakozást. Ez eltarthat pár másodpercig is. 11. Ismételje meg a 2-6 lépéseket, hogy más számítógépet is csatlakoztathasson a projektorhoz. Összesen 10 száûmítógépet csatlakoztathat a projektorhoz. 12. A projektor az összes csatlakoztatott számítógépet megjeleníti a menüben. Csatlakoztatott számítógép neve A számítógép felbontása automatikusan 1024 x 768 beállításra áll át, hogy egyezzen a projektor felbontásával (a számítógép kijelzõjén torzulhat a kép, ennek nincs befolyása a vetített képre). A csatlakoztatási státusz a varázslóban folyamatosan nyomon követehtõ. A vezeték nélküli varázsló ikonja is jelzi a csatlakozás státuszát ( / ) 34 Mûködés

41 13. Nyomja meg a 5 vagy 6gombot a projektoron vagy a távirányítón, hogy kiválaszthassa a számítógépet, amirõl az elõadás futni fog. Ezután nyomja meg a 3vagy 4gombot, hogy átkapcsoljon a kívánt számítógép képére. Alternatívaként, ha nem kapcsolódik szmítógép a projektorhoz, akkor kattinttson a vezeték nélküli varázsló Presentation Jumper gombjára és így direktben vetíthet az elsõ csatlakoztatott számítógéprõl. Az elõadás vezérlése A kép kimerevítése A kép kimerevítéséhez kattintson az Image Freeze Start gomjára a vezeték nélküli varázslóban. A feloldáshoz nyomja meg az Image Freeze Stop gombot. Elõadóváltás Ha több számítógép csatlakozott a projektorra, akkor lehetõség van átkapcsolni ezek között. 1 lehetõség: Számítógép vezérlés 1. A jelenleg elõadó számítógépen kattintson a vezeték nélküli varázsló Disconnect gombjára. Mûködés 35

42 2. A következtõ elõadó számítógépén kattintson a Presentation Jumper gombra. 2 lehetõség: Projektor vezérlés 1. Nyomja meg a Wireless (vagy SOURCE/WIRELESS) gombot, hgy megjelenítse a vezeték nélküli kapcsolatok menüjét. 2. Nyomja meg a 5 vagy 6gombokat a projektoron vagy a távirányítón, hogy kiválassza a következõ elõadó számítógépét. Ezután nyomja meg a 3vagy 4gombot, hogy átkapcsoljon a másik számítógépre. Szétkapcsolás A számítógépet úgy választhatja le a projektorról, hogy megnyomja a Disconnect gombot a vezeték nélküli varázslóban. A számítógép felbontása automatikusan visszaáll az eredeti felbontásra. 36 Mûködés

43 Menü Menürendszer A megjelenõ menürendszer felépítése attól függ, hogy mely bemenetet választotta ki. Különbözõ bemeneteknél elérhetõ funkciók... Almenü PC Vezeték nélküi Picture/Kép Pro- Picture/ Pro-kép Setting/ Beállítások Advance/ További beállítások Information /Információ Application Mode/Alkalmazás mód Autokeystone/Automatikus trapézkorrekció KeystoneTrapézkorrekció Color Temp/Színhõmérséklet Brightness/Fényerõ Contrast/Kontraszt Auto Resize/Auto méretezés Aspect Ratio/Auto képarány H Position/H pozíció V Position/V pozíció Phase/Fázis H. Size/H méret Auto Resize/Auto méretezés Aspect Ratio/ Képarány OSD Time/OSD idõ Quick Cooling/Gyors hûtés Password/Jelszó Change Password/Jelszó változtatás Reset/Nullázás Mirror/Tükrözés Blank Time/Elsötétítési idõ Source Scan/Bemenetválasztás Language/Nyelv Splash Screen/Logo megjelenítés High Altitude Mode/Magassági üzemmód Auto Off/Auto kikapcsolás Economic Mode/Eco mód Source/Bemenet Resolution/Felbontás Application Mode/Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ Videó / S-Videó / Komponens Videó Application Mode/ Alkalmazás mód Autokeystone KeystoneTrapézkorrekció Color Temp/ Színhõmérséklet Brightness/Fényerõ Contrast/Kontrasztt Color/Szín *Tint/Tinta* Auto Resize/Auto méretezés Aspect Ratio/ Képarány Sharpness/Élesség Source/Bemenet System/Rendszer /Alkalmazás mód Equivalent Lamp Hour/Felhasznált idõ Mûködés 37

44 *Ha a videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak NTSC rendszer mellett mûködik. 38 Mûködés

45 A menü használata A projektor a képen megjelenõ un. OSD menüvel rendelkezi, ahol különféle beállításokat és értékeket válatoztathat. Különbözõ nyelven érhetõ el a menü. Ennek beállítását az Advance > Language menüpontban találja. (További információért olvassa el az "4. További beállítások menü" fejezetet a 44. oldalon.) A következõ példa megmutatja, hogyan is változtatható a trapézkorrekció: 1. Nyomja meg a Menu (vagy MENU /6) gombot a projektoron vagy a távirányítón, hogy megjelenjen az OSD menü. 4. Változtassa a trapézkorrekció értékét a Bal 3/ Jobb 4gombbal. 2. Használja a Bal 3/ Jobb 4gombot és válassza a Picture menüt. 3. Nyomja meg a 5Fel / 6 Le gombot a Keystone kiválasztásához. 5. Nyomja meg a MENU hogy elmentse a beállítást és kilépjen a menübõl. Az elsõ gombnyomásra elhagyja az almenüt, a másodiknál pedig inaktiválja az OSD menüt. Mûködés 39

46 1. Kép menü Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn. Az alkalmazásmódok kiválasztûsakor az addig beállított színhõmérséklet, fényerõ, kontraszt és szín beállítások felülíródnak FUNKCIÓ (alap / érték) LEÍRÁS Az elõre meghatározott alkalmazás módokkal könnyedén kivlasztatja a projektor képbeállításait ahhoz a programhoz, amit éppen használ. A távirányító 'Mode' gombjával válszthatja ki a preferált alkalmazásmódot. Tovább információért olvassa el az "Alkalmazásmódok kiválasztása" fejezetet a 27. oldalon. Application Mode/ Alkalmazás mód (PC: Presentation) (YPbPr/ S- Video/ Video: Movie) Autokeystone/ Auto trapézkorr. (On/Be) PC bemenet 1. Brightest Mode/Legfényesebb: A fényerõt maximumra állítja. Ez az üzemmód akkor használható, ha a projektort egy igen világos szobában használjuk. 2. Presentation Mode/Prezentáció (default/alap): Prezentációkhoz javasolt. A fényerõ a PC vagy notebook színeihez alkalmazkodik. 3. Gaming Mode/Játék: PC alapú játékok használatához alkalmazható. 4. srgb/photo Mode/sRGB/Fotó: Maximalizálja az RGB színek telítettségét, hogy azok a valós színekhez jobban hasonlítsanak. Használatát fotók vetítésekor javasoljuk, amiket olyan digitális fényképezõgéppel készítettek, ami srgb kompatibilis és jó a kalibrációja is. Ez a beállítás PC grafika megjelenítésekor is alkalmazható, mint pl. AutoCAD-nél. 5. Video Mode/Videó:Videók, filmek lejátszásakor alkalmazható, kevésbbé világos szobában. Mûködhet digitális kameráról, DV kameráról, stb. a PC bemeneten keresztül. YPbPr/ S-Videó/ Videó bemenet 1. Photo Mode/Fotó: Kiválóan alkalmas srgb kompatibilis kamerával rögzített fotók megjelenítésére vagy fotó CD kivetítésére. A színtelítettség és a fényerõ egyensúlya tökéletesen be van állítva. 2. Movie Mode (Default)/Film (alap): Filmek és TV nézéséhez alkalmazható sötétített fényviszonyok mellett. 3. Cinema Mode/Mozi: DVD filmek nézéséhez alkalmazható sötétített otthoni moziszobában. 4. Gaming Mode/Játék: Játék konzolok használatakor alkalmazható normál fényviszonyok mellett. Ha ez a funkció aktív (On), akkor a projektor érzékeli a szöget és beállítja a trapézkorrekciót. Nem szükséges manuálisan állítani a kép formáját. 40 Mûködés

47 Keystone/ Trapézkorr. (0) A trapéztorzítás beállítására szolgál. További információért olvassa el a "Trapézkorrekció" fejezetet a 26. oldalon. Négy színhõmérésklet érhetõ el. Ez az érték felülírásra kerül, ha alkalmazásmódot válszt. Color Temp/ Színhõ. (alkalm. módtól függõen) Brightness/ Fényerõ (bemenettõl függõen) 1. T1: A legmagasabb színhõmérséklettel a kép fehér részei kékebbek lesznek. 2. T2: A kép fehér színe kékbe fordul. 3. T3: Normál színezésû fehér szín. 4. T4: A kép fehér színe pirosba fordul. *A színhõmérsékletrõl: Sokféle megközelítése van a fehér színnek. A legelterjedtebb metódussal a fehér szín az alap színhõmérsékletet jelenti. Ha csökkentjük ezt az értéket, akkor a pirosas-fehér, ha pedig növeljük, akkor pedig több kék jelenik meg a fehérben. A kép fényerejét szabályozza. A magasabb érték világosabb, az alacsonyabb pedig sötétebb képet eredményez. Úgy állítsa be az értéket, hogy a feketék még feketék maradjanak és a sötétebb részek pedig még láthatóak legyenek Contrast/ Kontraszt (bemenettõl függõen) A kép kontrasztját szabályozza. A sötét és a világos részek közötti különbség szabályozására használható. A magasabb érték növeli a kontrasztot. Miután beállított a fényerõt, növelje a kontrasztot addig, amíg a fehérek el nem érik a legvilágosabb tartományt Color/Szín (bemenettõl függõen) Tint/Tinta (50) Növeli vagy csökkenti a vetített kép színintenzitását. A szín tónusának változtatására használható. A magasabb érték több pirosat, az alacsonyabb pedig több zöld színt ad a képhez. Ha videó vagy S-Videó jelet csatlakoztat, akkor ez a funkció csak NTSC rendszer mellett mûködik. Mûködés 41

48 2. Pro-kép menü Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn. FUNKCIÓ (alap/ érték) LEÍRÁS Auto Resize/ Auto méretezés (On/ be) Aspect Ratio/ Képarány (4:3) H Position/H. pozíció (0) Automatikusan átméretezi a bementi felbontást a natív felbontásra. On: A bemeneti felbontás konvertálódik a projektor natív (1024x768) felbontásra. Kisebb felbontás esetén a réseket automatikus interpolálással jeleníti meg. Így csökkenhet a kép tisztasága. Off: A vetített kép eredeti felbontásban kerül feldolgozásra. Kisebb felbontás esetén a kép kisebb felületen jelenik meg. A zoom állításával vagy a projektor közelebb helyezésével növelheti a kép méretét. A fókusz állítása is szükségessé válhat. Két beállítás lehetséges. 4:3 (standard vászon) 16:9 (széles vászon) A komponens videó jel az egyedüli, ami képes 16:9 videó formátumot natívan közvetíteni. További információért olvassa el a "Komponens videó eszköz csatlakoztatása" fejezetet a 19. oldalon és a "Képméret helyes beállítása" fejezetet a 13. oldalon. A vetített kép horizontális elhelyezkedését szabályozza V Position/ V.pozíció (0) A vetített kép vertikális elhelyezkedését szabályozza Phase/Fázis Ez a funkció a kép fázisát állítja be, megakadályozva ezzel a kép torzulását. (bemenettõl függõen) H Size/H. méret (0) Sharpness/ Élesség (15) A kép méretét állítja be. A kép élességét szabályozza. 42 Mûködés

49 3. Beállítások menü FUNKCIÓ (alap / érték) OSD Time/ OSD idõ (10) Quick Cooling/Gyors hûtés (on/be) Password/ Jelszód (Off/ ki) LEÍRÁS Az OSD megjelenítésének hosszát állítja be. Az érték 5 és 100 másodperc közötti lehet Engedélyezi vagy tiltja a gyors hûtés funkciót. Ha bekapcsolja ezt a funkciót, akkor a normál 90 másodperces hûtési idõ 30 másodpercre rövidül. Ezzel a választható funkcióval beállíthat egy jelszót. Így csak azok használhatják a projektort, akik ismerik azt. Ha elsõ alkalomal használja, be kell állítania egy jelszót. Ehhez olvassa el "A jelszó használata" fejezetet a 23. oldalon. Továbbiakban nem szükséges új jelszó megadása a beállításkor. Megjegyzés: Amennyiben elfelejté a jelszót a projektort nem lehet bekapcsolni. Segítségül nyomtassa ki ezt a leírást és jegyezze fel a jelszót, majd helyezze biztonságba az illetéktelen hozzáférés elerülése érdekében. A jelszót a projektoron illetve a távirányító lévõ gombok segítségével írhatja be. Change Password/ Jelszó változtatás Reset/ Nullázás A jelszó megjelenik a gépeléskor az OSD-n. A projektor megkérdezi a jelenlegi jelszót, mielött beállíthatná az újat. További információért olvassa el "A jelszó használata" fejezetet a 23. oldalon. A gyári beállítások visszaállítása. A következõ beállítások nem változnak: tükrözés, nyelv és jelszó. Mûködés 43

50 4. További beállítások menü FUNKCIÓ (alap / érték) Mirror/ Tükrözés (Floor front/ talpon szemben) Blank Time/ Sötétíési idõ (20) Source Scan/ Bemenet választás (On/ be) Language/ Nyelv (English/ angol) Splash Screen/Logó kijelzés (BenQ logó) LEÍRÁS A projektor felszerelhetõ mennyezetre vagy a vászon mögé is. Lépjen kapcsolatba az eladójával, hogy mennyezeti tartót tudjon beszerezni. További információért olvassa el a "Helyválasztás" fejezetet a 13. oldalon. Beállíthatja, hogy az elsötétitett kép mennyi idõ múlva álljon vissza a normál vetített képre. A projektor automatikusan észlelheti a bemeneteken érkezõ jeleket. Ha bekapcsolja, akkor a projektor ellenõrzi, mely bemenetére érkezik jel. Ha nincs bekapcsolva, akkor a legutóbb használt bemenetre áll rá. Az OSD menü nyelvét változtatja meg. Összesen 17 nyelv közül választhat: English/angol, French/francia, German/német, Italian/olasz, Spanish/spanyol, Portuguese/portugál, Dutch/dán, Swedish/svéd, Russian/orosz, Czech/cseh, Polish/lengyel, Turkish/török, Japanese/ japán, Korean/kóreai, Thai/thai, egyszerû kínai, és hagyományos kínai. Használja a Keystone /3Left vagy Keystone /4Right gombokat a projektoron vagy a 3Left vagy4right gombokat a távirányítón a megfelelõ nyelv kiválasztásához. Lehetõség van az induláskor megjelenõ BenQ logót sötét vagy kék képre cserélni. 44 Mûködés

51 High Altitude Mode/ Magassági üzemmód (Off/ ki) Magassági üzemmód bekapcsolása. Javasoljuk, hogy állítsa át a készüléket Magassági üzemódra, ha a tengerszint felett 3000 lábnál magasabb helyen vagy 40 C feletti hõmérsékletben használja, valamint ha huzamosabb ideig (>10 óra) nem kapcsolja ki a készüléket. A magassági üzemmód aktiválásához,válassza az On/Be beállítást a Left 3/ Right 4gombok valamelyikével. Az ezután megjelenõ üzenetet az AUTO gombbal fogadhatja el. We recommend you use the High Altitude Mode by selecting On when your environment is higher than 3000 feet, or is hotter than 40 C. Do you want to turn on High Altitude Mode? Yes Auto No 5 A következõ bekapcsoláskor a projektor egy üzenettel emlékezteti önt, hogy a magassági üzemmód aktív. Current Status High Altitude Mode On This mode is used for protecting projector from extreme environment and may cause high fan speed. High Altitude Mode/ Magassági üzemmód (Off/ ki) Auto Off/Auto kikapcsolás (Off/ki) Economic Mode/Eco mód Ehhez az üzemmódhoz magasabb zajhatás párosul, mivel a ventilátoroknak magasabb fordulatszámra van szükségük a megfelelõ hûtés eléréshez. Ha extrém környezetben használja a projektort (kivéve a fent említettet) lehetséges, hogy automatikusan kikapcsol, megvédve a készüléket a túlhevüléstõl. Ilyen esetben alkalmazza a magassági üzemódot. Ennek ellenére ez a funkció sem jelenti azt, hogy a projektor bármilyen körülmények között mûködõképes marad. hetõség van automatikus kikapcsolásra akkor, ha nincs bementei jel a projektoron. Nyomja meg a Left 3/ Right 4gombot a projektoron vagy a távirányítón, hogy beállítsa a kikapcsolásig rendelkezésre álló idõt. Off állásba a funkció inaktív. A funkcióval csendesebbé és energiatakarékosabbá teheti a projektort (20%). Ha a beállítás aktív, a vetített kép sötétebb, a projektor fénye gyengébb. (Off)/(ki) Ez a beállítás növeli az izzó élettartamát. További információkért olvassa el az "Élettartam kalkuláció" fejezetet a 48. oldalon. Mûködés 45

52 5. Információs menü Ez a menü a projektor státuszát mutatja meg. Néhány képbeállítás csak bizonyos bemenetnél érhetõ el. Csak ezek a menüpontok jelennek meg a képernyõn. FUNKCIÓ Source/ Bemenet Resolution/ Felbontás Application Mode/ Alkalmazás mód Equivalent Lamp Hour/ Felhasznált idõ System/ Rendszer LEÍRÁS A jelenlegi bemenet nevét mutatja meg. A natív felbontás látható a jelenelgi bemeneten. Megmutatja a kiválasztott alkalmazás módot a menüben. Az izzó élettartamából eddig felhasznált idõt mutatja. Picture A jelenlegi videó bemenet rendszerforátumát mutatja meg: NTSC, SECAM vagy PAL. 46 Mûködés

53 Karbantartás A projektor megóvása A projektornak szüksége van kisebb karbantartásra. A legfontosabb mûvelet a lencsék tisztán tartása. Soha ne szerelejen ki alkatrészt a projektorból, kivéve az izzót. Lépjen kapcsolatba az eladóval, ha alkatrészre van szüksége. A lencsék tisztítása Tisztítsa meg a lencsét, ha piszok vagy por került rá. A port nagynyomású levegõs kefél távolítsa el. Ha piszkos a lencse, akkor lencsetisztító papírral vagy puha ruhával és lencsetisztító folyadékkal óvatosan törölje meg. Soha ne használjon durva anyagokat. Megkarcolhatják a lencse felületét. A projektor tisztítása Mielött megtisztítaná a projektort, kapcsolja ki, várja meg a hûtési folyamat végét (ehhez olvassa el a "Kikapcsolás" fejezetet a 28. oldalon. A port a mellékelt tisztító kendõvel el tudja távolítani. Makacsabb szennyezõdéshez használjon enyhén nedves ruhát, ph neutrális tisztítófolyadékkal. Soha ne használjon viaszt, alkoholt, benzínt vagy egyéb maró anyagot, mert a készülék háza megsérülhet. A projektor tárolása Amennyiben hosszabb ideig nem használja a projektort, kérjük tartsa be az alábbiakat: amennyiben hosszabb ideig nem használja a projektort, kérjük tartsa be az alábbiakat: Gyõzõdjön meg arról, hogy a hõmérséklet és a páratartalom a tûrésatáron beül van-e. Olvassa el a "Jellemzõk" fejezetet a 56. oldalon vagy lépjen kapcsolatba az eladóval a pontos értékek miatt. Állítsa vissza az állítható lábakat. Vegye ki az elemet a távirányítóból. Csomagolja vissza a projektort az eredeti vagy ahhoz hasonló dobozba. A projektor szállítása Elõfordulhat, hogy szállítani is szükséges a projektort. Ehhez az eredeti vagy ahhoz hasonló dobozt célszerû használni. Amikor elõadásra viszi, akkor használja a mellékelt puha hordtáskát. Karbantartás 47

54 Élettartam kalkuláció A projektor használata során az izzó élettartma folyamatosan kalkuláldóik a beépített idõzítõ segítségével. A kalkuláció a következõk szerint történik: Összes (maximális) használati idõ = 3/4 (Eco mód ideje) + 1 (normál használat ideje) Olvassa el az"economic Mode/Eco mód" fejezetet a 45. oldalon. Az Eco módban az izzó élettartama 1/3-al növekedik. A számításban az Eco mód használati ideje 3/4 része a normálnak. Figyelmeztetõ üzenet Amikor az izzó visszajelzõ lámpa pirosan világít vagy a figyelmeztetõ üzenet jelenik meg, akkor az izzó cserére szorul. Lépjen kapcsolatba az eladóval helyettesítõ izzó vásárlásával kapcsolatosan. Az elhasználódott izzó hibákat okozhat és lehetséges, hogy felrobban és kárt okoz a készülékben. További információért olvassa el a "Indicators" fejezetet a 51. oldalon. Az izzó és hõmérséklet visszajelzõ fény világít, akkor a készülék túlmelegedett. Kapcsolja ki a projektort és várjon 45 percig, amíg ki nem hül. Próbálja meg bekapcsolni újra, ha ismét világítanak a visszajelzõk, akkor lépjen kapcsolatba az eladóval. A következõ figyelmeztetõ üzenetek jelenhetnek meg, hogy emlékeztessék önt az izzócserére. Üzenet Státusz Az izzó túl van 1800 üzemórán. Helyezzen be új izzót a tökéletes mûködéshez. Ha a továbbiakban Eco módban használja a készüléket, akkor tovább használhatja a projektort a 1950 üzemórás figyelmeztetõ üzenetig. Az izzó túl van 1950 üzemórán. Új izzó behelyezése javasolt, mivel az izzó könnyedén túllépheti a maximált üzemórát. Az izzó elérte a 2000 üzemórát. A figyelmeztetõ üzenet a kép közepén 30 másodpercig villog, az izzó visszajelzõ fénye pedig 40 másodpercig pirosan villog. Ha a mellékelt üzenet jelenik meg a projektor 40 másodperc múlva kikapcsol. Az izzó MINDEKÉPPEN cserélje ki a normál mûködés érdekében. 48 Karbantartás

55 Az izzó cseréje Az áramütés elkerülése érdekében kapcsolja ki és válassza le a hálóztaról a projektort. Égési sérülések elkerülése érdekében várjon legalább 45 percig, mielött elkezdné az izzó cseréjét. Sérülések elkerülése és a belsõ alkatrészek megóvása érdekében óvatosan vegye ki a széttört izzót és annak üvegdarabjait. Az ujjak és/vagy a képminõség megörzése érdekében ne érintse meg az izzót az ujjával, mivel az minõségromlást eredményezhet. Az izzó higanyt tartalmaz, ezért veszélyes hulladék. Vegye fel a kapcsolatot a helyi elszállítás ügyében. 1. Kapcsolja ki a projektort és válassza le a hálózatról. Ha az izzó forró várjon legalább 45 percig, hogy teljesen kihülhessen. 2. Helyezze sík felületre az asztalon. Tegyen az asztal és a projektor közé egy puha anyagot, hogy megvédje a készüléket az esetleges karcolásoktól. 3. Fordítsa fejjel lefelé a projektort. Csavarozza ki az izzófedél csavarját. 4. Vegye le a takarólemezt a projektorról. 5. Engedje ki az izzó tartócsavarját. Ha a csavar nincs tejesen meglazítva az izzót nem lehet kivenni a helyérõl. Javasoljuk, hogy használjon mágneses csavarhúzót. Karbantartás 49

56 6. Emelje ki az izzót a projektorból. Használja a kart a kiemeléshez. Ha gyorsan emeli ki eltörhet az izzó és az üvegdarabok beeshetnek a projektor belsejébe. Ne helyezze olyan helyre az izzót, ahol víz fröccsenhet rá, gyerekek érhetik el vagy gyúlékony anyagok vanak a környezetében. Ne nyúljon a projektor belsejébe, amíg az izzó nincs a helyén. Ha megérinti a projektor optikai részeit, akkor torzulhat a vetített kép. 7. Fogja meg az új izzót és helyezze a projektorba. Gyõzõdjön meg arról, hogy a kiemelõ kar teljesen vízszintesen áll-e és zárt helyzetben van-e.húzza meg a csavart. Gyengén meghúzott csavar hibás mûködést okozhat. Ne húzza túl a csavart. 8. Helyezze vissza az izzó takarófedelét a projektorra. 9. Indítsa újra a projektort Ne kapcsolja be a projektort addig, amíg a fedél nincs a helyén. 10. Nullázza a számlálót Ne nullázza a számlálót anélkül, hogy kicserélte volna az izzót. Ilyen esetben komoly kár keletkezhet a készülékben. i. Nyomja le és tartsa lenyomva az BLANK /5Up gombot 5 másodprecig. Az eddig eltelt üzemóra jelenik meg. ii. Nyomja meg az AUTO (vagy AUTO/CH.) gombot a projektoron vagy a távirányítón. A számláló lenullázódik. iii. Várjon nagyjából 5 másodpercig, hogy az OSD üzenet eltünjön. Hõmérséklet információk Ha a hõméréklet visszajelzõ fény világít, a következõ problémák valamelyike történhetett:: A belsõ hõmérséklet túl magas. A ventilátorok nem mûködnek. 50 Karbantartás
