1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos. megjegyzés...2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...6 Bevezetés...7 A csomag áttekintése...7 A termék áttekintése...8 Főegység...8 Csatlakozók...9 Távvezérlő...10 Tartalék távvezérlő Gombelem cseréje Telepítés...12 Csatlakoztatás számítógéphez/ noteszgéphez...12 Csatlakoztatás videó jelforrásokhoz...13 Csatlakoztatás 3D videó ezközökhöz...14 A 3D szemüveg használata...16 A kivetítő be- és kikapcsolása...17 A kivetítő bekapcsolása...17 A kivetítő kikapcsolása...18 Figyelmeztető jelzés...18 A kivetített kép beállítása...19 A kivetítő magasságának beállítása...19 A kivetített kép méretének beállítása a PureShift segítségével...20 A vetített kép méretének beállítása...22 Felhasználói kezelőszervek...23 KIJELZŐ...33 KIJELZŐ Három dimenzió...35 RENDSZER...37 RENDSZER LÁMPA-BEÁLLÍTÁSOK...40 BEÁLLÍTÁS...41 Függelékek...43 Hibakeresés...43 Képproblémák...43 Egyéb problémák...45 Távvezérlő problémák...45 LED fény jelentése...46 OSD üzenetek...47 Lámpacsere...48 Kompatibilitási módok...50 RS232 parancsok és protokoll funkciólista...53 RS232 csatlakozó érintkező-kiosztása...53 RS232 protokoll funkciólista...54 Mennyezetre szerelés...56 Optoma globális képviseletek...57 Szabályzatok és biztonsági előírások...59 FCC nyilatkozat...59 Nyilatkozat az EU szabályok kielégítéséről...60 Távvezérlő...23 Képernyőn megjelenő menük...25 Üzemeltetés...25 A menürendszer...26 KÉP...27 KÉP SPECIÁLIS...29 KÉP SPECIÁLIS PureEngine...30 KÉP SPECIÁLIS SZÍNBEÁLLÍTÁS...31

2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékelt kiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. B osztályú kibocsátási határértékek Ez a B osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz kendővel tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/ rongálódás (egyebek között) az alábbiakra terjed ki: A készüléket elejtették. A tápkábel vagy a dugó megsérült. Folyadék ömlött a kivetítőre. A kivetítőt esőnek vagy nedvességnek tették ki. Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. - Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. 2

3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található fi gyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. NOTE Miután a lámpa elérte hasznos élettartamának végét, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse a A lámpa cseréje rész alatt található eljárásokat. Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Ha a lámpa bekapcsolt állapotban van, ne nézzen bele a kivetítő lencséjébe. Az erős fény szemsérülést okozhat. Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. A lámpa cseréjekor hagyja lehűlni a készüléket. A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha fi gyelmeztető üzenetek jelennek meg. A lámpamodul kicserélése esetén a képernyőnmegjelenő RENDSZER Lámpabeállítások menü Lámpa nullázása funkció segítségével állítsa vissza a lámpa számlálóját. A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 90 másodperc szükséges. Ne használja a lencsevédő kupakot, ha a kivetítő működik. Amikor a lámpa közeledik élettartama végéhez, megjelenik a Csere ajanlott! üzenet a képernyőn. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. 3

4 Használattal kapcsolatos megjegyzés 4 Teendők: Ne A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a terméket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Zárja el a készülék házának szellőzést szolgáló nyílásait. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi helyzetekben: Rendkívül meleg, hideg vagy párás helyen. Ügyeljen arra, hogy a helyiség hőmérséklete 5 C és 35 C között legyen. Relatív páratartalom: % Nagymennyiségű pornak és piszoknak kitett helyen. Erős mágneses teret gerjesztő készülék közelében. A közvetlen napsütésben. A 3D KIVETÍTŐ használata 3D funkcióval FONTOS BIZTONSÁGI TUDNIVALÓK. OLVASA EL AZ ALÁBBI FIGYELMEZTETÉSEKET, MIELŐTT ÖN VAGY GYERMEKE HASZNÁLNÁ A 3D FUNKCIÓT. Figyelmeztetés Előfordulhat, hogy a gyermekek és a tinédzserek hajlamosabbak a 3D megtekintés egészségügyi problémáira, ezért megtekintés közben szigorú felügyelet alatt kell őket tartani. Fényérzékenységi rohamra és egyéb egészségügyi kockázatokra vonatkozó figyelmeztetés Egyes nézők epilepsziás rohamot kaphatnak, ha a kivetítő vagy videojátékok bizonyos villogó képeinek vagy fényeinek vannak kitéve. Amennyiben Ön vagy családja epilepsziás vagy szélütés betegségtől szenved, a 3D funkció használata előtt forduljon szakorvoshoz. Előfordulhat, hogy azok, akik saját magukon vagy családjukban eddig nem tapasztaltak epilepsziás vagy szélütés jeleit, eddig nem diagnosztizált betegséget hordozhatnak magukban, ami fényérzékenységi epilepsziás rohamot válthat ki.

5 Használattal kapcsolatos megjegyzés A terhes nők, az idősek, a súlyos betegségtől vagy alváshiánytól szenvedők, illetve az alkohol hatása alatt lévők kerüljék a készülék 3D funkciójának használatát. Ha az alábbi tüneteket tapasztalja, azonnal hagyja abba a 3D képek nézését és forduljon szakorvoshoz: (1) látászavar; (2) émelygés; (3) szédülés; (4) akaratlan mozgás, mint pl. szem- vagy izomrángás; (5) zavartság; (6) hányinger; (7) eszméletvesztés; (8) rángás; (9) görcsölés; és/vagy (10) dezorientáció. A gyermekek és tinédzserek hajlamosabbak lehetnek e tünetekre, mint a felnőttek. A szülőknek tanácsos figyelemmel kísérniük gyermekeiket és megkérdezni, hogy tapasztalják-e a fenti tüneteket. A 3D KIVETÍTŐ képének nézése mozgás okozta hányingert, észlelési utóhatásokat, dezorientációt, szemmegerőltetést és rossz testtartást is eredményezhet. Javasoljuk, hogy a felhasználó gyakran tartson szünetet e hatások mértékének csökkentése érdekében. Ha a szeme elfáradt vagy kiszáradt, vagy ha a fenti tünetek bármelyikét tapasztalja, azonnal hagyja abba az eszköz használatát és a tünetek megszűnése után legalább harminc percig ne folytassa a használatát. Ha a 3D KIVETÍTŐT igen kis távolságról nézi huzamosabb ideig, látászavart okozhat. Az ideális nézési távolság a vevtítővászon magasságának legalább háromszorosa. Tanácsos a vetítővászonnal egy szintben nézni a vetített képet. Ha a 3D KIVETÍTŐT huzamosabb ideig 3D szemüveggel nézi, fejfájást vagy fáradtságot okozhat. Ha fejfájást, fáradtságot vagy szédülést tapasztal, hagyja abba a 3D KIVETÍTŐ nézését és pihenjen. Ne használja a 3D szemüveget más célra, mint a 3D KIVETÍTŐ nézése. A 3D szemüveg rendeltetésétől eltérő célból történő viselése (pl. szemüveg, napszemüveg, védőszemüveg stb.) fizikailag ártalmas lehet Önre nézve és gyengítheti a látását. A 3D-ben való megtekintés egyes nézőknél dezorientációt okozhat. Ennek megfelelően NE helyezze el a 3D KIVETÍTŐT nyitott lépcsőház, kábel, erkély vagy egyéb tárgy közelében, amelyben felbukhatnak, amelybe beleütközhetnek, amelyet leverhetnek, összetörhetnek vagy amelyen áteshetnek. 5

6 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a vetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. 6

7 POWER TEMP LAMP STANDBY MENU Re-Sync Source SBS Mode Bevezetés A.csomag.áttekintése A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Amennyiben bármi hiányzik, vegye fel a kapcsolatot az Optoma ügyfélszolgálatával. NOTE Kivetítő lencsevédő sapkával 1,8 m-es tápkábel 1,8 m-es kompozit videokábel Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. Off Power On 12 V-os Trigger csatlakozó Távvezérlő Tartalék távvezérlő Dokumentáció: AA 2 x AA elem AA CR2025 3V Tartalék távvezérlő akkumulátora Használati utasítás Garanciakártya Gyors üzembe helyezési útmutatókártya WEEE-kártya 7

8 Bevezetés A termék áttekintése Főegység POWE R LAMP 3 STAN DBY TEMP Üzemkapcsoló gomb 2. LED kijelzők 3. Infravörös érzékelők 4. Dőlésszög-beállító lábak 5. Lámpafedél 6. Bemeneti/kimeneti csatlakozók 7. Nagyítás gyűrű 8. Vízszintes lencsemozgatás 9. Fókusz beállítása 0. Függőleges lencsemozgatás 10

9 Bevezetés Csatlakozók V-os Trigger A V-os Trigger B 3. RS Kompozit videó 5. 3D szink. kimenet (5V) 6. Komponens videó 7. VGA bemenet 8. USB szervizcsatlakozó 9. HDMI 1 0. HDMI 2. Tápcsatlakozó-aljzat 9

10 Bevezetés Távvezérlő Bekapcsolás Kikapcsolás Gamma Kettős lámpamód Speciális Négyirányú kiválasztógombok Mód (Kijelzési mód) Képméretezés SBS Mode 0. Újraszinkr.. Videó 2. HDMI 2 3. VGA 4. YPbPr 5. HDMI 1 6. PureEngine 7. Menü 8. Enter 9. Színkezelő rendszer 20. DynamicBlack 2. Kontraszt 22. Fényerő

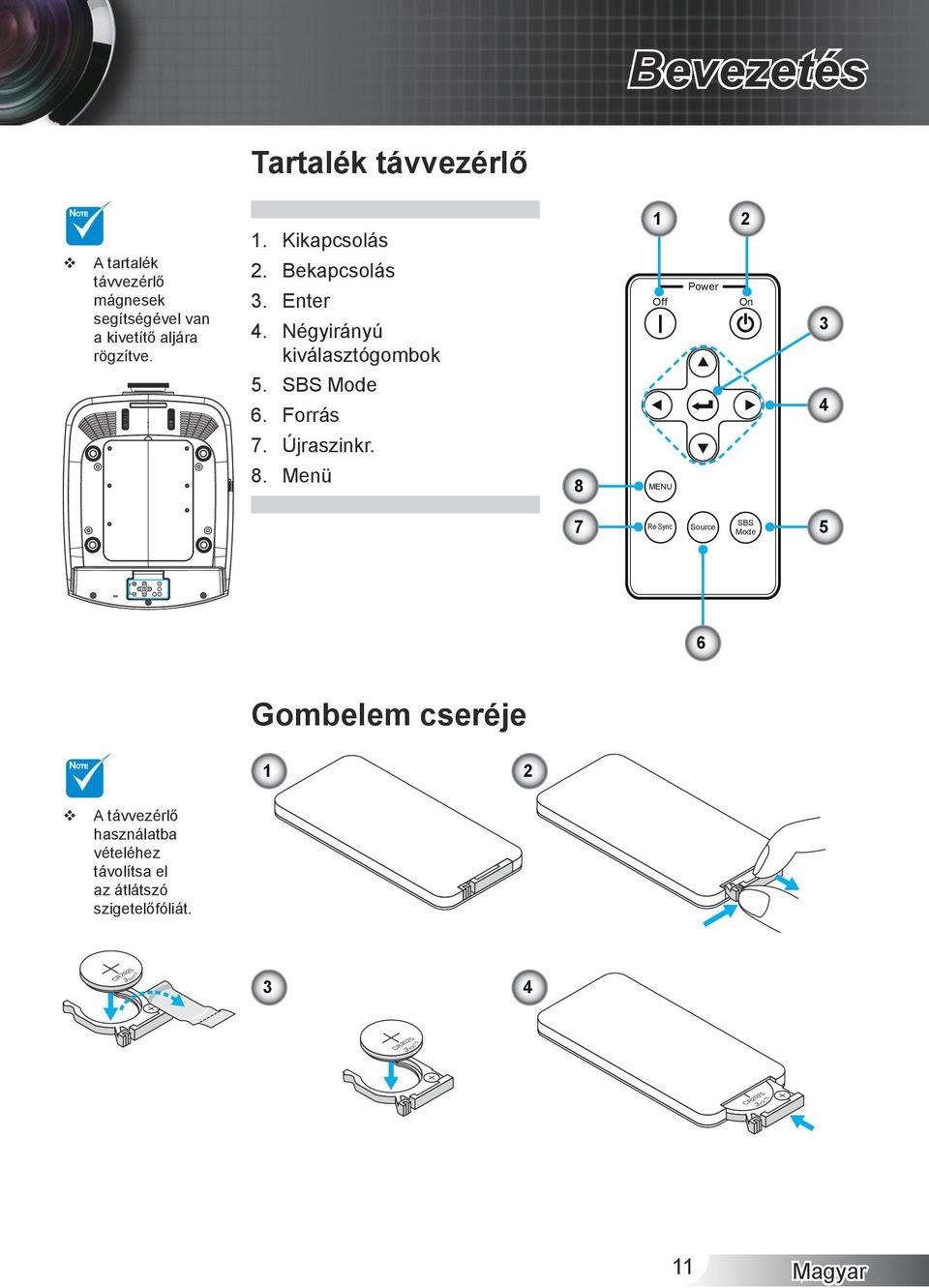

11 Bevezetés Tartalék távvezérlő 1 NOTE A tartalék távvezérlő mágnesek segítségével van a kivetítő aljára rögzítve.. Kikapcsolás 2 2. Bekapcsolás Power 3. Enter Off On 3 4. Négyirányú kiválasztógombok 5. SBS Mode 4 6. Forrás 7. Újraszinkr. 8 MENU 7 Re-Sync 5 SBS Mode Source Re-Sync Off MENU Source Power On SBS Mode 8. Menü 6 Gombelem cseréje LT C R 2- L ic E L L 3 V O M no S LT 3V LT R 3V O C M S O R S C LT 3V O R A távvezérlő használatba vételéhez távolítsa el az átlátszó szigetelőfóliát. C 2 S JAPAN H 1 NOTE

12 R Telepítés Csatlakoztatás.számítógéphez/ noteszgéphez NOTE Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. * Opcionális kiegészítő RS232 kábel * VGA bemeneti kábel * HDMI-kábel * Hálózati tápkábel 2

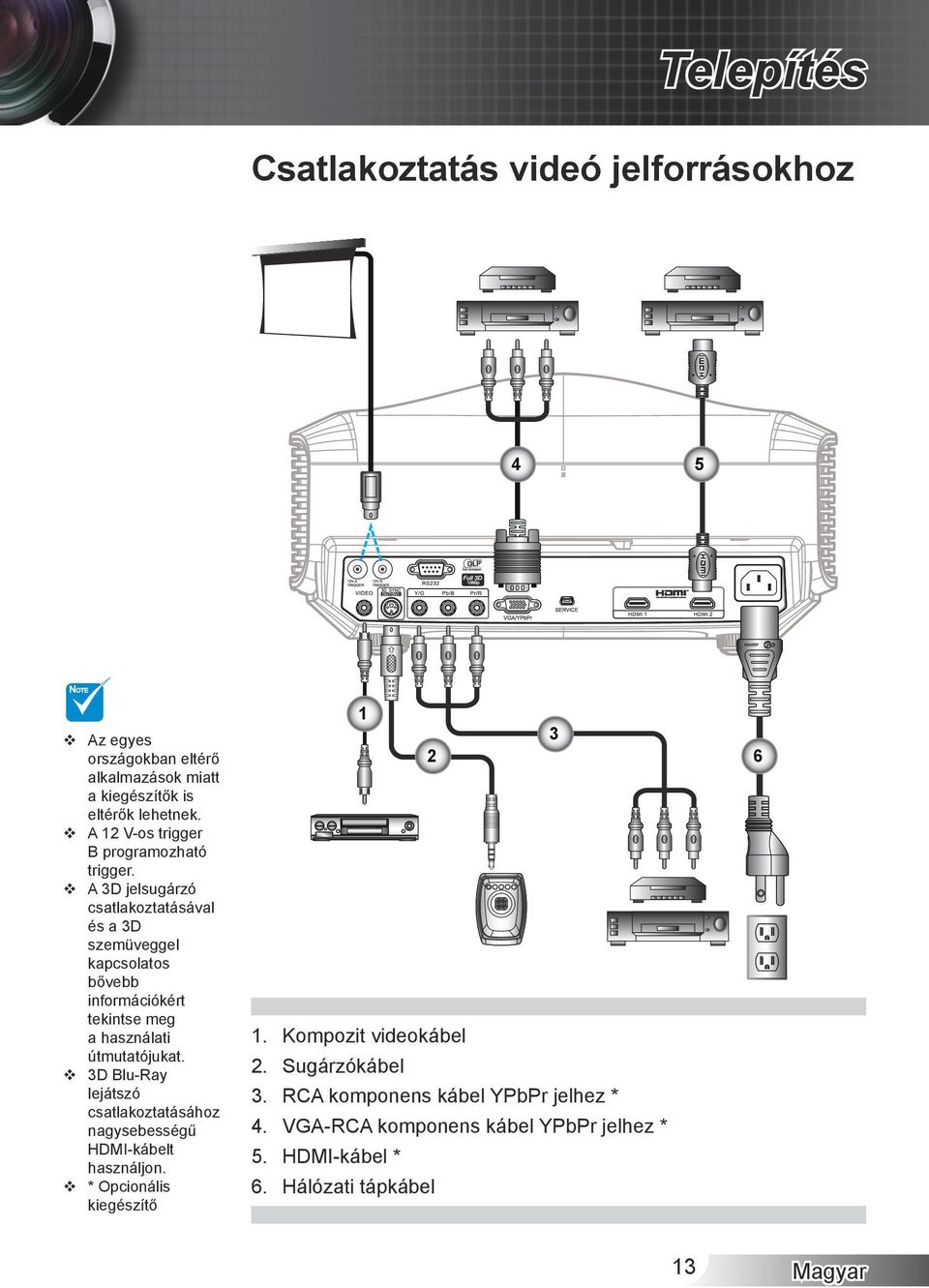

13 Telepítés Csatlakoztatás.videó.jelforrásokhoz 4 5 R NOTE 1 Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. A 12 V-os trigger B programozható trigger. A 3D jelsugárzó csatlakoztatásával és a 3D szemüveggel kapcsolatos bővebb információkért tekintse meg a használati útmutatójukat. 3D Blu-Ray lejátszó csatlakoztatásához nagysebességű HDMI-kábelt használjon. * Opcionális kiegészítő kompozit videokábel 2. Sugárzókábel 3. RCA komponens kábel YPbPr jelhez * 4. VGA-RCA komponens kábel YPbPr jelhez * 5. HDMI-kábel * 6. Hálózati tápkábel 3

14 Telepítés NOTE NOTE A 3D kivetítő előtt kell bekapcsolni a 3D videó forráseszközt. Ha a bemeneti videó hagyományos 2D, állítsa az "SBS Mode" elemet Ki helyzetbe. Ha az "SBS Mode" aktív, a 2D videó tartalom hibásan jelenik meg. Csatlakoztatás 3D videó ezközökhöz Amint az ábrán látható módon csatlakoztatta eszközeit a HDMI-kábelekkel, máris hozzáfoghat. Kapcsolja BE a 3D videó forráseszközt és a 3D kivetítőt. PlayStation 3 játékok Győződjön meg arról, hogy frissítette a PlayStation 3 játékkonzolt a legújabb szoftververzióra. Lépjen a Settings" (Beállítások) menü -> "Display settings" (Megjelenítési beállítások) -> "Video output" (Videó kimenet) -> "HDMI elemre. Jelölje ki az AUTO. elemet és kövesse a képernyőn megjelenő utasításokat. Töltse be a 3D játéklemezt. Más megoldásként letöltheti a játékokat (és 3D frissítéseiket) a PlayStation hálózaton is. Indítsa el a játékot. A játékon belüli menüben jelölje ki a Play in 3D (Játék 3D-ben) elemet. 3D Blu-ray lejátszó Győződjön meg arról, hogy a lejátszó támogatja a 3D Blu-ray lemezek használatát, és a 3D kimenet engedélyezett. Töltse be a 3D Blu-ray lemezt a lejátszóba és nyomja meg a Play (Lejátszás) gombot. 3D TV (pl. SKY 3D, DirecTV) Lépjen kapcsolatba TV-szolgáltatójával az előfozetési csomagban lévő 3D csatornák engedélyezését illetően. Amint engedélyezte, váltson a 3D csatornára. Két egymás melletti képet kell látnia. Váltson "SBS Mode" funkcióra a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. 3D eszköz (pl. 3D DV/DC) 2D 1080i egymás melletti jelkimenettel Csatlakoztassa a 3D eszközt és váltson 3D tartalom kibocsátásra 2D egymás melletti kimenettel a 3D kivetítőre. - Két egymás melletti képet kell látnia. Váltson "SBS Mode" funkcióra a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. Ha 3D tartalmat 1.4a forrásról (pl. 3D Blu-Ray) tekinti meg, a 3D szemüvegének mindig szinkrionizálva kell lennie. Ha 3D tartalmat 1.3 forrásról (pl. 3D adás SBS mód használatával) tekinti meg, szükség lehet a kivetítő 3D Sync-Invert (3D szink. ford.) lehetőségének használatára a 3D hatás optimalizálásához. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ ->Három dimenzió" részében található. 14

15 POWER LAMP TEMP STANDBY Telepítés 3D adás 3D Blu-ray lemez 3D konzoljátékok SKY+HD, kábel-/műholdvevő doboz 3D Blu-ray lejátszó PlayStation 3 3D szemüveg Full 3D 080p DLP kivetítő Minden más termék-, cég- és kereskedelmi név csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Minden kép szimulált. 5

16 Telepítés NOTE Bővebb információkért tekintse meg a 3D szemüveg használati útmutatóját. A 3D szemüveg használata A 3D szemüveg BEKAPCSOLÁSÁHOZ: Nyomja meg a Power (Üzemkapcsoló) gombot, amire a LED egyszer felvillan jelezve, hogy a szemüveg készen áll a 3D üzemmód használatára. Ellenőrizze, hogy a 3D tartalom a kivetítőre jut és a jel kompatibilis a kivetítő műszaki adataival. Kapcsolja be a 3D mód (DLP-Link/VESA 3D) elemet a 3D kivetítőn. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. Kapcsolja be a 3D szemüveget és győződjön meg arról, hogy a kép 3Dben jelenik meg szemmegerőltetés nélkül. Ha a kép nem jelenik meg 3D-ben, ellenőrizze, hogy a 3D eszközt megfelelően van-e beállítva 3D kép kibocsátására vagy sem. Vagy az SBS Mode elemnek be kell kapcsolódnia, ha a bemeneti jel 2D 1080i egymás melletti, majd ismételje meg a fenti 1 4. lépést. Csukja be a bal szemét, amikor megjelennek a 3D képek. A kivetítő "3D szink. ford." lehetőségének használata a 3D hatás optimalizálásához. Ez a lehetőség a kivetítő OSD menüjének KIJELZŐ részében található. A 3D szemüveg KIKAPCSOLÁSÁHOZ: Nyomja meg és tartsa lenyomva a Power (Üzemkapcsoló) gombot, amíg a LED ki nem kapcsolódik. Részletesebb információkért lásd a 3D szemüveg használati utasítását vagy a gyártó weboldalát. 16

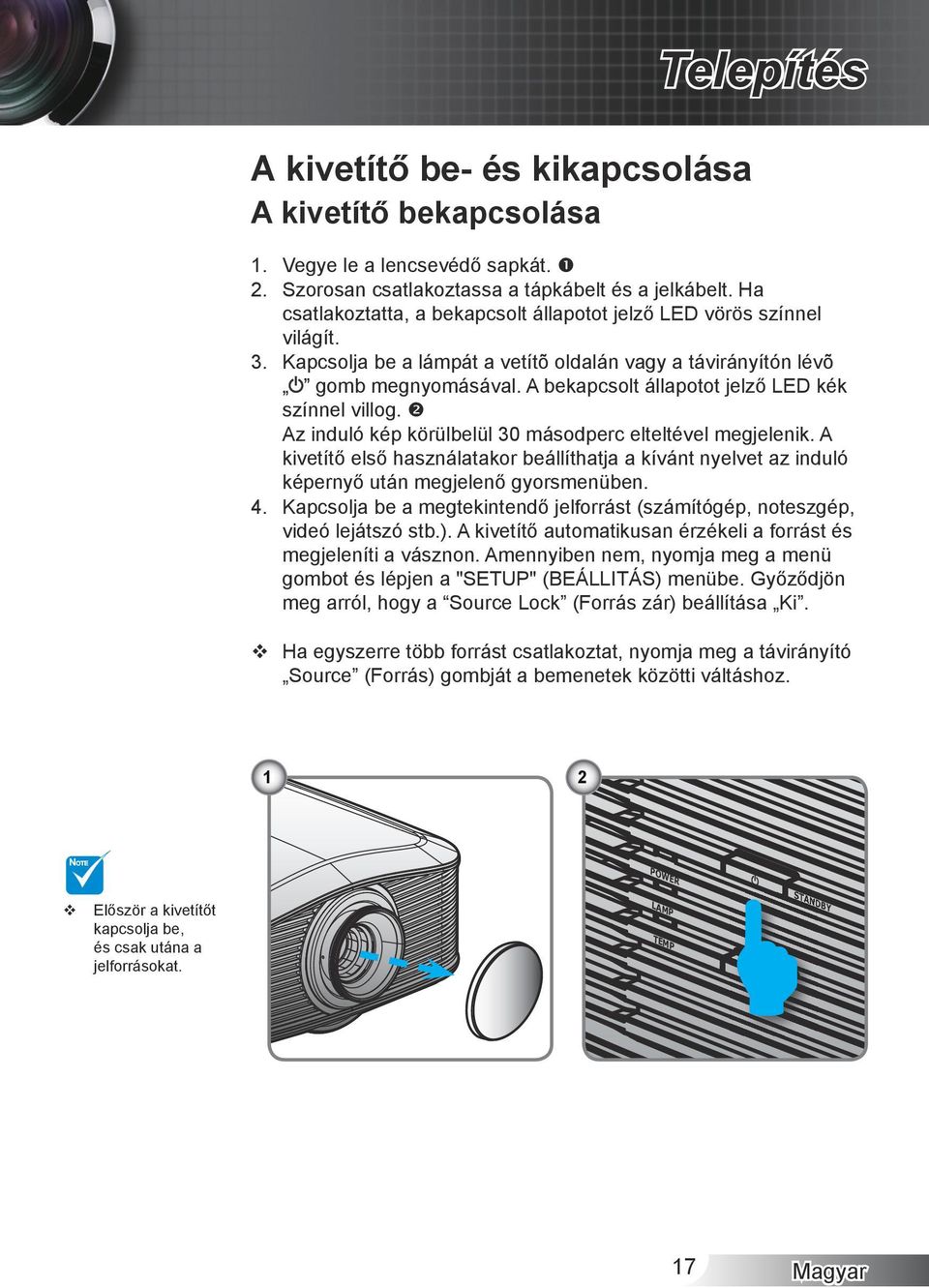

17 Telepítés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása 1. Vegye le a lencsevédő sapkát. 2. Szorosan csatlakoztassa a tápkábelt és a jelkábelt. Ha csatlakoztatta, a bekapcsolt állapotot jelző LED vörös színnel világít. 3. kapcsolja be a lámpát a vetítõ oldalán vagy a távirányítón lévõ gomb megnyomásával. A bekapcsolt állapotot jelző LED kék színnel villog. Az induló kép körülbelül 30 másodperc elteltével megjelenik. A kivetítő első használatakor beállíthatja a kívánt nyelvet az induló képernyő után megjelenő gyorsmenüben. 4. Kapcsolja be a megtekintendő jelforrást (számítógép, noteszgép, videó lejátszó stb.). A kivetítő automatikusan érzékeli a forrást és megjeleníti a vásznon. Amennyiben nem, nyomja meg a menü gombot és lépjen a "SETUP" (BEÁLLITÁS) menübe. Győződjön meg arról, hogy a Source Lock (Forrás zár) beállítása Ki. Ha egyszerre több forrást csatlakoztat, nyomja meg a távirányító Source (Forrás) gombját a bemenetek közötti váltáshoz. 1 NOTE 2 POW ER STA NDBY Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. STA LAM P NDB Y TEM P 7

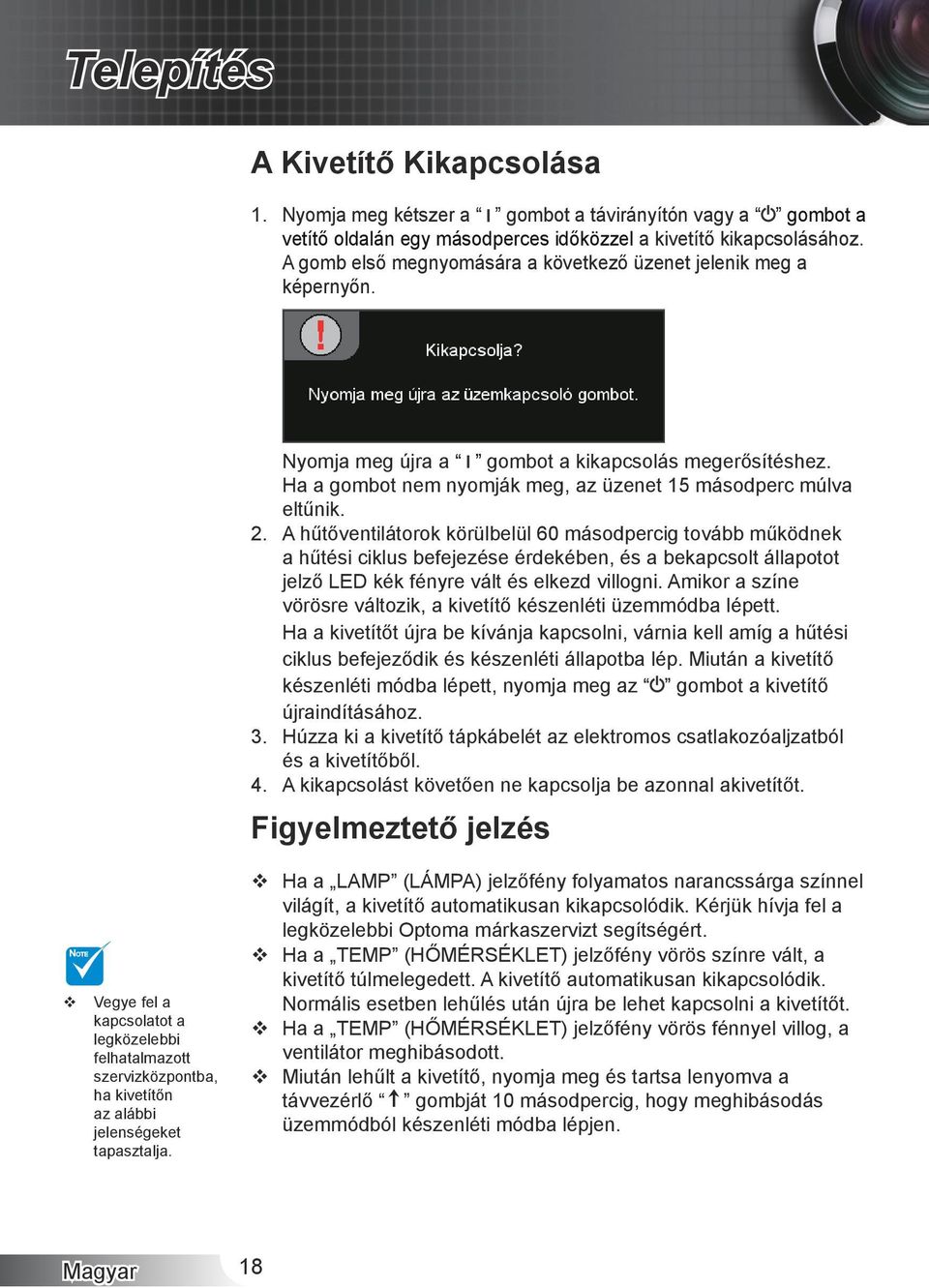

18 Telepítés A kivetítő kikapcsolása 1. Nyomja meg kétszer a gombot a távirányítón vagy a gombot a vetítő oldalán egy másodperces időközzel a kivetítő kikapcsolásához. A gomb első megnyomására a következő üzenet jelenik meg a képernyőn. Nyomja meg újra a gombot a kikapcsolás megerősítéshez. Ha a gombot nem nyomják meg, az üzenet 15 másodperc múlva eltűnik. 2. A hűtőventilátorok körülbelül 60 másodpercig tovább működnek a hűtési ciklus befejezése érdekében, és a bekapcsolt állapotot jelző LED kék fényre vált és elkezd villogni. Amikor a színe vörösre változik, a kivetítő készenléti üzemmódba lépett. Ha a kivetítőt újra be kívánja kapcsolni, várnia kell amíg a hűtési ciklus befejeződik és készenléti állapotba lép. Miután a kivetítő készenléti módba lépett, nyomja meg az gombot a kivetítő újraindításához. 3. Húzza ki a kivetítő tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. A kikapcsolást követően ne kapcsolja be azonnal akivetítőt. Figyelmeztető jelzés NOTE Vegye fel a kapcsolatot a legközelebbi felhatalmazott szervizközpontba, ha kivetítőn az alábbi jelenségeket tapasztalja. Ha a LAMP (LÁMPA) jelzőfény folyamatos narancssárga színnel világít, a kivetítő automatikusan kikapcsolódik. Kérjük hívja fel a legközelebbi Optoma márkaszervizt segítségért. Ha a TEMP (HŐMÉRSÉKLET) jelzőfény vörös színre vált, a kivetítő túlmelegedett. A kivetítő automatikusan kikapcsolódik. Normális esetben lehűlés után újra be lehet kapcsolni a kivetítőt. Ha a TEMP (HŐMÉRSÉKLET) jelzőfény vörös fénnyel villog, a ventilátor meghibásodott. Miután lehűlt a kivetítő, nyomja meg és tartsa lenyomva a távvezérlő gombját 10 másodpercig, hogy meghibásodás üzemmódból készenléti módba lépjen. 18

19 Telepítés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához. A kép emeléséhez: Használja a becsavarható lábat a kivetített kép magasságának növeléséhez és szögének finombeállításához. A képe lejjebb állításához: Használja a becsavarható lábat a kivetített kép magasságának csökkentéséhez és szögének finombeállításához. 1 Dőlésszög-beállító lábak 19

20 Telepítés A kivetített kép méretének beállítása a PureShift segítségével Vízszintes lencsemozgató kar Függőleges lencsemozgató kar A PureShift funkció segítségével a vetítőlencse vízszintesen vagy függőlegesen elmozdítható, ezáltal lehetővé téve a kivetített kép helyzetének beállítását az alábbi tartományon belül. A PureShift egyedülálló rendszer, ami magasabb ANSI kontrasztarány mellett biztosítja a lencse elmozdítását, mint a hagyományos lencsemozgató rendszer. A kép függőleges helyzetének beállítása A minimális függőleges képeltolás a vetítőlencse középvonala feletti képmagasság 5%-ánál rögzített. Ezt nem lehet módosítani. A kép függőleges helyzete a képmagasság 5 és 30%-a közötti tartományban állítható. Meg kell jegyezni, hogy a maximális függőleges képmagasság-állítást a vízszintes képhelyzet korlátozhatja. Például, a fenti maximális függőleges képhelyzet nem érhető el, ha a vízszintes képhelyzet a maximális álláson van. Kérjük tekintse meg a PureShift tartományát szemléltető diagramot további felvilágosításért. 20

21 Telepítés Vászon Vetítővászon magassága (H) 100% 5% Maximális eltolás 30% Távolság (L) 25% A kép vízszintes helyzetének beállítása Amikor a vetítőlencse központi helyzetben van, a kép vízszintes helyzete balra és jobbra állítható a képszélesség 15%-án belül. Meg kell jegyezni, hogy a maximális vízszintes képmagasságállítást a függőleges képhelyzet korlátozhatja. Például, a fenti maximális vízszintes képhelyzet nem érhető el, ha a függőleges képhelyzet a maximális álláson van. Kérjük tekintse meg a PureShift tartományát szemléltető diagramot további felvilágosításért. Vászon szélessége (W) Bal oldal Jobb oldal 15%W 15%W 21

22 Telepítés PureShift tartomány diagram 130%(V), 0%(H) -15%(H) 105%(V) 15%(H) H x 15% H x 15% H V x 25% V V Eltérés max. = F x 30% Eltérés max. = F x 5% A.vetített.kép.méretének.beállítása UP/DOWN RIGHT/LEFT 16:9 képernyő átlójának hosszúsága (hüvelyk) Vetítővászon mérete Sz x Ma (16:9) Vetítési távolság (D) Eltérés (m) (láb) (m) (láb) Szélesség Magasság Szélesség Magasság nagy nagy látószög tele látószög (Hd) tele (m) (láb) NOTE Ez a grafi kon csak felhasználói referenciaként szolgál. 30 0,66 0,37 2,18 1,23-1,51-4,97 0,11 0, ,00 0,56 3,27 1,84 1,49 2,27 4,88 7,45 0,17 0, ,11 0,62 3,63 2,04 1,65 2,52 5,43 8,28 0,19 0, ,33 0,75 4,36 2,45 1,98 3,03 6,51 9,93 0,22 0, ,55 0,87 5,08 2,86 2,32 3,53 7,60 11,59 0,26 0, ,77 1,00 5,81 3,27 2,65 4,04 8,68 13,24 0,30 0, ,99 1,12 6,54 3,68 2,98 4,54 9,77 14,90 0,34 1, ,21 1,25 7,26 4,09 3,31 5,05 10,85 16,55 0,37 1, ,66 1,49 8,72 4,90 3,97 6,05 13,02 19,86 0,45 1, ,32 1,87 10,89 6,13 4,96 7,57 16,28 24,83 0,56 1, ,43 2,49 14,53 8,17 6,61 10,09 21,70 33,11 0,75 2, ,64 3,74 21,79 12,26 9,92 15,14 32,55 49,66 1,12 3,68 22

23 Felhasználói kezelőszervek Távvezérlő A távvezérlő használata Power Off On MENU Re-Sync Source SBS Mode Bekapcsolás Bekapcsolja a kivetítőt. Fényerő A kép fényerejének beállításához. Kikapcsolás Kikapcsolja a kivetítőt. Kontraszt A kép legvilágosabb és legsötétebb részei közötti különbséget lehet szabályozni. Gamma A gammagörbe típusának beállítása. DynamicBlack Lehetővé teszi, hogy a kivetítő automatikusan optimálisra állítsa a sötét filmjeleneteket, rendkívüli részletességet lehetővé téve. Kettős lámpamód Növeli a kép fényerejét. Színkezelő rendszer Kiválaszt egy színt (R/G/B/C/M/Y) az x/y eltérésének és fényerejének beállításához. Speciális Megjeleníti vagy bezárja az Kép Speciális menüt. Enter Megerősíti a választást. Négyirányú kiválasztógombok Az iránygombok segítségével választhat az elemek között, illetve módosíthatja a választást. Menü A kivetítő képernyőmenüinek megjelenítése vagy bezárása. Mód (Megjelenítési üzemmód) Válassza ki a megjelenítési módot a Mozi, Világos, Fotó, Referencia és Felhasználói lehetőségek közül. 23

24 Felhasználói kezelőszervek A távvezérlő használata 16:9 A kép méretezése 16:9 méretarányban. 4:3 A kép méretezése 4:3 méretarányban. Letter Box Lehetővé teszi a levélszekrény képarányú, nem anamorf képjavítású film megtekintését teljes képszélességgel. Az eredeti kép egy része levágódik, ha a képméretarány kisebb mint 2,35:1. Off MENU Re-Sync Power Source On SBS Mode Natív PureEngine SBS Mode HDMI 1 HDMI 2 Újraszinkr. YPbPr VGA Videó Forrás A bemeneti jelforrás méretezés nélkül jelenik meg. A PureEngine fejlett képfeldolgozó technológiák gyűjteménye, amelyek javítják a megjelenített kép minőségét. Nyomja meg az SBS Mode gombot, hogy Ki és "SBS" között válasszon, használja a fel/le gombot a Top and Bottom vagy Frame Sequential" elem választásához, majd megerősítésképpen nyomja meg az "Enter" gombot. Nyomja meg a HDMI 1 gombot a HDMI 1 csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a HDMI 2 gombot a HDMI 2 csatlakozóhoz csatlakoztatott forrás kiválasztásához. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Nyomja meg az YPbPr gombot a komponens videó jelforrásra kapcsoláshoz. Nyomja meg a VGA gombot a VGA bemenet csatlakozóra váltáshoz. Nyomja meg a Video gombot a kompozit videó jelforrásra kapcsoláshoz. Nyomja meg a Source (Forrás) gombot az RGB, Komponens, Kompozit videó és HDMI források közötti váltáshoz. 24

25 Felhasználói kezelőszervek Képernyőn megjelenő menük A kivetítő több nyelven is elérhető, képen megjelenő beállító menüje segítségével beállíthatja a képet és megváltoztathatja a beállításokat. A kivetítő automatikusan érzékeli a forrást. Üzemeltetés 1. Az OSD menü megnyitásához, nyomják le Menü a távvezérlőn vagy a vezérlőpulton. 2 Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Enter gombot az almenübe történő belépéshez. 3. A gombok segítségével válassza ki a kívánt elemet az almenüben, majd nyomja meg a vagy Enter gombot további beállítások megtekintéséhez. A beállításokat a gomb megnyomásával szabályozza. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Nyomja meg az Enter vagy Menu gombot a megerősítéshez és a főmenübe történő visszatéréshez. 6. A kilépéshez nyomja meg ismét a Menu (Menü) gombot. Az OSD menü bezáródik, és a kivetítő automatikusan menti az új beállításokat. Főmenü Beállítás Almenü 25

26 Felhasználói kezelőszervek A menürendszer NOTE NOTE NOTE Kérjük, vegye figyelembe, hogy az (OSD) képernyőmenük a kiválasztott jeltípustól és a használt kivetítő típusától függően eltérhetnek. (1.) A Szín és Árnyalat funkciók csak kompozit és komponens forrás esetén támogatottak. (2.) A 3D szink. ford. funkció akkor érhető el, ha a 3D engedélyezve van. (3.) A Jel csak analóg VGA (RGB) jel használata esetén támogatott. BEKAPCSOLT 3D mellett a Dynamic Black (Dinamikus Fekete) funkció letiltásra kerül. Főmenü Almenü Beállítások KÉP KIJELZ RENDSZER BEÁLLITÁS Megjelenítési mód Mozi / Referencia / Fotó / Világos / Három dimenzió / ISF Day / ISF Night / Felhasználói Kontraszt -50~50 Fényer -50~50 Élesség 0~15 #1 Szín -50~50 #1 Árnyalat -50~50 Speciális Zajcsökkentés 0~10 Formátum Gamma Film / Videó / Grafika / Szabvány PureEngine PureDetail / PureColor / PureMotion / PureEngine Demo / Kilépés DynamicBlack Ki / Mozi 1 / Mozi 2 Színbeállítás Kilépés Nagyítás 0~10 Élmaszk 0~5 Függleges képeltolás -50~50 F. trapézkorr. -30~30 Színhmérséklet / Color Gamut / CMS / RGB ersíté s/kivezérlés / Színtér / RGB Channel 4:3 / 16:9 / LBX / Natív Szuperszéles Ki / AUTO / Be (16:9) / Be (2,35:1) Három dimenzió 3D mód DLP-Link / VESA 3D Menü helyzete Lámpa-beállítás Kivetítés Tesztminta Háttérszín 3D -> 2D 3D Formátum #2 3D szink. ford. Be / Ki Kilépés Lámpaóra Lámpa emlékeztet Ketts lámpamód Lámpa nullázása Kilépés Három dimenzió / L / R Ki / SBS / Top and Bottom / Frame Sequential Be / Ki Világos / Normál / Image AI Mégsem / Igen Ki / Rács / Fehér Kék / Szürke / Fekete 12 V-os trigger A Be / Ki 12 V-os trigger B Ki Be 4:3 / 16:9 / LBX / Natív / Kilépés Nyelv Bemeneti jelforrás Forrás zár Intenzív htés Információ elrejtése Auto 235 Auto 3D Kilépés English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / Suomi / / / / eština / / / / / 한국어 / Türkçe HDMI 1 / HDMI 2 / Komponens / VGA / Videó / Kilépés Be / Ki Be / Ki Be / Ki Auto. Kikapcsolás 0~180 Jel Frekvencia 0~100 Fázis -50~50 Vízszintes helyzet -50~50 Függleges helyzet -50~50 AUTO. Kilépés Fehérszint -50~50 Feketeszint -50~50 Telítettség -50~50 Árnyalat -50~50 IRE Kilépés Engedélyezés / Letiltás 0 IRE / 7.5 IRE Alaphelyzet Aktuális Mégsem / Igen Mind Mégsem / Igen 26

27 Felhasználói kezelőszervek KÉP NOTE Az ISF Day és ISF Night nem látható, ha az ISF módokat nem kalibrálták. Megjelenítési mód Számos előre beállított gyári érték áll rendelkezésre, amelyeket különféle képtípusokhoz optimalizáltak. Mozi: házi-mozihoz. Referencia: Ezt a módot arra szánták, hogy a lehető legnagyobb hűségben reprodukálja a filmrendező eredeti szándékát. A szín, színhőmérséklet, fényerő, kontraszt és gamma beállítások mind a szabvány referenciaszintre vannak beállítva. Fotó: Fényképek megjelenítéséhez optimalizált beállítás. Világos: maximális fényerő PC bemenet esetén. Három dimenzió: az engedélyezett 3D mód javasolt beállítása. A felhasználó által a 3D elemben végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. ISF Day: optimalizálja a képet ISF Day móddal, hogy tökéletesen kalibrált, kiváló képet kaphasson. ISF Night: optimalizálja a képet ISF Night móddal, hogy tökéletesen kalibrált, kiváló képet kaphasson. Felhasználói: a felhasználó saját beállítása. 27

28 Felhasználói kezelőszervek NOTE A Szín és Árnyalat funkciók csak kompozit és komponens forrás esetén támogatottak. Kontraszt A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. A kép kontrasztértékének módosítása megváltoztatja a kép fekete-fehér arányát. Nyomja meg a gombot a kontraszt csökkentéséhez. Nyomja meg a gombot a kontraszt növeléséhez. Fényerő A kép fényerejének beállításához. A gomb megnyomásával sötétítheti a képet. A gomb megnyomásával világosíthatja a képet. Élesség A kép élességét állítja be. Nyomja meg a gombot az élesség csökkentéséhez. Nyomja meg a gombot az élesség növeléséhez. Szín a videoképet a fekete-fehér és a teljesen telített színek között állítja be. A gombbal csökkentheti a kép színtelítettségét. A gombbal növelheti a kép színtelítettségét. Árnyalat a vörös és zöld színegyensúlyt állítja be. A gombbal növelheti a zöld szín mennyiségét a képen. A gombbal növelheti a vörös szín mennyiségét a képen. 28

29 Felhasználói kezelőszervek KÉP SPECIÁLIS NOTE BEKAPCSOLT 3D mellett a Dynamic Black (Dinamikus Fekete) funkció letiltásra kerül. Zajcsökkentés A Zajcsökkentés csökkenti a váltott soros megjelenítés esetén látható zajt a jelben. A beállítási tartomány: (0: Ki) Gamma Lehetővé teszi a gammagörbe beállítását. A kezdeti beállítást és finomhangolást követően hajtsa végre a Gamma beállítás lépéseit a képkimenet optimalizálásához. Film: házimozihoz. Videó: videó vagy TV forráshoz. Szabvány: Szabvány képbeállításhoz. Grafika: képforráshoz. PureEngine A PureEngine fejlett képfeldolgozó technológiák gyűjteménye, amelyek javítják a megjelenített kép minőségét. DynamicBlack A DynamicBlack lehetővé teszi, hogy a kivetítő automatikusan optimálisra állítsa a sötét filmjeleneteket, rendkívüli részletességet lehetővé téve. Színbeállítás Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. 29

30 Felhasználói kezelőszervek KÉP SPECIÁLIS PureEngine NOTE Ha a bemeneti jelforrás időzítése 120Hz, a PureMotion funkció nem támogatott és szürkén jelenik meg. PureDetail A PureDetail élkiemelő eszköz, ami lehetővé teszi, hogy a kivetített kép élei erőteljesebbek legyenek, így részletesebbnek tűnjön a kép. PureColor Ez a beállítható elem új színfeldolgozó algoritmust és fejlesztéseket alkalmaz a jelentősen élénkebb kép elérése érdekében. A beállítási tartomány: 0 5. PureMotion A PureMotion összetett algoritmusokat alkalmaz annak biztosítására, hogy a kép természetes mozgása megmaradjon. PureEngine Demo A funkció láthatóvá teszi a nyers, feldolgozatlan kép és a PureEngine által feldologozott képek közötti különbséget. Használja a módot a módosított PureEngine beállítások ellenőrzéséhez. 30

31 Felhasználói kezelőszervek KÉP SPECIÁLIS SZÍNBEÁLLÍTÁS Színhőmérséklet Válasszon színhőmérsékletet a következők közül: D50, D65, D75, D83, D93 és Natív. Color Gamut Válasszon megfelelő színtartományt a következők közül: Natív, DLP-C, HDTV, EBU vagy SMPTE-C. CMS (Színkezelő rendszer) Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. Kiválaszt egy színt (R/G/B/C/M/Y) az x/y eltérésének és fényerejének beállításához. Szín: Használja a vagy gombot a Vörös, Zöld, Kék, Ciánkék, Bíborvörös és Sárga színek kiválasztásához. x Offset: Nyomja meg a vagy gombot a kiválasztott szín x eltérésének módosításához. y Offset: Nyomja meg a vagy gombot a kiválasztott szín y eltérésének módosításához. Fényerő: Nyomja meg a vagy gombot a kiválasztott szín fényerejének módosításához. Alaphelyzet: A Igen elem kiválasztásával az összes színbeállítást a gyárira állítja vissza. 31

32 Felhasználói kezelőszervek RGB erősítés/kivezérlés Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. Használja a vagy gombot a Vörös, Zöld vagy Kék kiválasztásához a fényerő (nyereség) és a kontraszt (erősítés) beállításához. Alaphelyzet: A Igen elem kiválasztásával az összes színbeállítást a gyárira állítja vissza. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB és YUV értékek közül. RGB Channel Használja a vagy gombot a Normál, Vörös, Zöld, Kék csatorna kiválasztásához. 32

33 Felhasználói kezelőszervek KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. 4:3: Ez a formátum 4:3 bemeneti jelforrásokhoz való. 16:9: 16:9 bemeneti jelforráshoz való, mint például a HDTVvagy DVD, amelyet széles képernyős televízióhoz állítottak be. LBX: Ez a formátum nem 16:9 levélszekrény forráshoz és azon felhasználóknak való, akik külső anamorf lencsét használnak 2,35:1 képméretarányú kép megjelenítéséhez teljes felbontás mellett. Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. Részletes információk az LBX módról:. Egyes Letter-Box formátumú DVD-ket nem optimalizálnak 16:9 TV-khez. Ilyen helyzetben a kép nem jelenik meg helyesen 16:9 módban. Ilyen esetben 4:3 módban nézze a DVD-t. Ha a tartalom azonban nem 4:3 arányú, 16:9 megjelenítés esetén fekete sávok veszik körül a képet. Ilyen tartalom esetében használhatja az LBX üzemmódot, hogy a képpel a lehető legjobban kitöltse a 16:9 kijelzőt. 2. Ha külső, anamorf lencsét használ, az LBX üzemmód lehetővé teszi olyan 2,35:1 képméretarányú tartalom (anamorf DVDt és HDTV film jelforrást is beleértve) megtekintését is, ami támogatja az anamorf szélesvásznú megjelenítést és módosították a 16:9 arányú megjelenítéshez széles 2,35:1 kép formájában. Ilyen esetben nincsenek fekete sávok a képen. A lámpa teljesítmény és a függőleges felbontás teljesen kihasználásra kerül. 33

34 Felhasználói kezelőszervek Bemeneti jel Képernyőkijelzés 4:3 formátum Megjelenítési terület Képterület vagy 16:9 formátum LBX formátum NOTE A Szuperszéles alapértelmezett beállítása: Ki. A Szuperszéles használata: 1. Szerezzen be egy 2,0:1 képméretarányú vetítővásznat 2. kapcsolja BE a Szuperszéles funkciót. 3. Állítsa be helyesen a képet a vásznon. 4. Élvezze a filmeket fekete sávok nélkül. Nagyítás Nyomja meg a gombot a kép méretének csökkentéséhez. Nyomja meg a gombot a kép méretének növeléséhez a vetítővásznon. Élmaszk Nyomja meg a gombot a kép méretének csökkentéséhez. Nyomja meg a gombot a kép méretének növeléséhez a vetítővásznon. Függőleges képeltolás A kivetített kép helyzetét függőlegesen eltolja. F. trapézkorr. Nyomja meg a vagy gombot a képtorzítás függőleges csökkentése érdekében, hogy négyzetesebb képet kapjon. Szuperszéles A Szuperszéles különleges, 2,0:1 méretarányú képet alkalmaz, lehetővé téve mind a 16:9, mind a 2,35:1 méretarányú filmek kivetítését fekete sávok nélkül a kép alsó és felső részén. Ki: a kívánt képméretarány kiválasztható a 4:3, 16:9, LBX és Natív lehetőségek közül. AUTO: a filmformátumok közötti különbségek megoldásaképpen, ez a lehetőség megőrzi a képméretarányt a különböző formátumokban. Be (16:9): csak 16:9 formátum választható. Be (2,35:1): kizárólag 2,35:1 formátum választható. Három dimenzió Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. 34

35 Felhasználói kezelőszervek KIJELZŐ Három dimenzió 3D mód DLP-Link: jelölje ki a DLP-Link elemet optimalizált beállítások alkalmazásához a DLP-Link 3D képek esetében. (DLP szemüveget illetően olvassa el a 16. oldalt.) VESA 3D: jelölje ki a VESA 3D elemet optimalizált beállítások alkalmazásához VESA 3D képek esetében. (A 3D jelsugárzót illetően olvassa el a 13. oldalt.) 3D -> 2D 3D: 3D jel megjelenítése. L (Bal): a 3D tartalom bal oldali képkockájának megjelenítése. R (Jobb): a 3D tartalom jobb oldali képkockájának megjelenítése. 35

36 Felhasználói kezelőszervek NOTE A "3D Formátum" opció kizárólag nem HDMI 1.4a 3D időzítés esetén áll rendelkezésre. Nyomja meg az "Enter" gombot a 3D formátum kiválasztásához. 3D Formátum Ki: az Ki választásával letilthatja a 3D formátum-átalakítást. SBS: a 3D jel Side-by-Side (Egymás melletti) formátumban történő megjelenítése. Top and Bottom: a 3D jel Top and Bottom formátumban történő megjelenítése. Frame Sequential: a 3D jel Frame Sequential formátumban történő megjelenítése. NOTE 3D sync. A 3D szink. ford. funkciót a készülék nem jegyzi meg. Bekapcsoláskor és forrás váltásakor Ki helyzetbe kerül. 3D Szink. Invertálás Nyomja meg az Be gombot a bal és jobb képtartalom felcseréléséhez. Nyomja meg az Ki gombot az alapértelmezet képtartalom használatához. 36

37 Felhasználói kezelőszervek RENDSZER NOTE A Hátsó, asztali és Hátsó, mennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. Menü helyzete A menü helyzetének módosítása a képernyőn. Lámpa-beállítás Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. Kivetítés Első Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg. 37

38 Felhasználói kezelőszervek NOTE A Tesztminta funkció nem elérhető és szürkén jelenik meg, ha a 3D engedélyezve van. Tesztminta Tesztminta megjelenítése. Ezek a Rács, Fehér és Ki. Háttérszín Ezzel a funkcióval Kék, Fekete vagy Szürke kép jeleníthető meg, ha nincs elérhető jel. 12 V-os trigger A A 12V trigger A szabványos triggerkimenet motoros vetítővásznakhoz. 12 V-os trigger B az Ki választásával letilthatja a trigger funkciót. Nyomja meg az Be gombot a trigger és a programozható almenü engedélyezéséhez. Az almenü az Be lehetőség kijelölésével, majd a távvezérlő "Enter" gombjának megnyomásával érhető el. Az almenüben lévő lehetőség kijelölése után aktiválódik a trigger, amikor kiválasztják a megfelelő megjelenítési módot. A példában kijelölték a 4:3 lehetőséget ez azt jelenti, hogy a Trigger B aktív lesz, ha a kivetítő megjelenítési módját 4:3 értékre állítják. A trigger nem aktív a többi megjelenítési mód esetében. 38

39 Felhasználói kezelőszervek Auto235: Ha engedélyezik az "Auto235" lehetőséget, a kivetítő automatikusan észleli, ha 2,35:1 képarányú bemutatót vetítenek, és aktiválja a triggert ezen a csatlakozón, amit pedig motoros anamorf lencseszerelvény működtetésére lehet használni. Az "Auto235" beállítás és a motoros anamorf lencseszerelvényt így arra lehet használni, hogy teljesen automatizált Állandó magasságú vetítőrendszert biztosítsanak. Auto 3D: Ha engedélyezik az "Auto 3D" lehetőséget, a kivetítő automatikusan észleli, ha 3D képet vetítenek, és aktiválja a triggert ezen a csatlakozón. 39

40 Felhasználói kezelőszervek RENDSZER LÁMPA-BEÁLLÍTÁSOK NOTE A Kettős lámpamód külön beállításokkal rendelkezik 2D és 3D megjelenítéshez. Lámpaóra A lámpa összesített használati ideje jelenik meg. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Kettős lámpamód Világos: Válassza a Világos lehetőséget a fényerő növeléséhez. Normál: A Normál" lehetőséggel kiolthatja a vetítőlámpát, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. Image AI Az Image AI a kép kontrasztját a lámpa-fényerő képtartalomnak megfelelő optimalizálása révén javítja. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. 40

41 Felhasználói kezelőszervek BEÁLLÍTÁS Nyelv A többnyelvű OSD menü kiválasztása. Használja a vagy gombot az almenü megnyitásához, majd a vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez válassza az Enter elemet. Bemeneti jelforrás Bemeneti források engedélyezéséhez a következők közül: HDMI 1, HDMI 2, Komponens, VGA és Videó. Nyomja meg a gombot, hogy belépjen a következő menübe, majd használja a vagy gombot a kívánt elem kijelöléséhez. A kiválasztás megerősítéséhez válassza az Enter elemet. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. Forrás zár Amikor e funkció ki van kapcsolva, a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Amikor a funkció be van kapcsolva, akkor a megadott csatlakozót fogja keresni. Intenzív hűtés Válassza az Be lehetőséget a High Altitude Nagy magasság mód bekapcsolásához. A ventilátorokat ilyenkor maximális sebesség mellett, folyamatosan működteti a hatékony hűtés érdekében, ha nagy magasságban használják. Információ elrejtése az információs üzenetek elrejtéséhez nyomja meg az Be elemet. A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. 41

42 Felhasználói kezelőszervek NOTE NOTE A Jel funkció nem támogatott HDMI forrás esetében. Az IRE elemet csak NTSC jel támogatja. Auto. Kikapcsolás A rendszer kikapcsolási időzítője időközének beállítására, ha nincs bemeneti jel. (perc). Jel RGB/Komponens forrás esetében Frekvencia: Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha a kép függőlegesen villódzik. Fázis: Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Vízszintes helyzet: a kép vízszintes helyzetének beállítására való. Függőleges helyzet: A kép függőleges helyzetének beállítására való. Auto.: automatikusan kiválasztja a jelet. Ha ezt a funkciót használja, a Frekvencia és Fázis elemek szürkén jelennek meg, illetve ha a Jel beállítása nem automatikus, a Frekvencia és Fázis elemek megjelennek a manuális hangoláshoz és beállítások közötti mentéshez a kivetítő következő bekapcsolásáig. Videó forrás esetében: Fehérszint: lehetővé teszi a Fehérszint beállítását, ha a bemeneti jelek S-Video vagy Videó/CVBS jelek. Feketeszint: lehetővé teszi a Feketeszint beállítását, ha a bemeneti jelek S-video vagy videó/cvbs jelek. Telítettség: a videoképet a fekete-fehér és a teljesen telített színek között állítja be. A gombbal csökkentheti a kép színeit. A gombbal fokozhatja a kép színeit. Árnyalat: a vörös és zöld színegyensúlyt állítja be. A gombbal növelheti a zöld szín mennyiségét a képen. A gombbal növelheti a vörös szín mennyiségét a képen. IRE: a kompozit videojel értékeinek beállítására való. Alaphelyzet A rendszerbeállítások gyári alapértékekre történő visszaállítására való. Aktuális: Ez a funkció az aktuális jel beállításait a gyári alapértékekre állítja vissza. Mind: visszaállítja az összes menü beállítását gyári értékekre. 42

43 Hibakeresés Függelékek Ha problémát tapasztal a kivetítővel kapcsolatban,forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. Képproblémák..A kép nem jelenik meg. Ellenőrizze, hogy az összes kábel és tápcsatlakozó megfelelően és biztonságosan rögzül-e, az Üzembe helyezés szakaszban írottak szerint. Ellenőrizze, hogy a tűk és csatlakozók nem hajlottak vagy törtek el. Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. Győződjön meg arról, hogy eltávolította a lencsevédőt, és a kivetítő bekapcsolt állapotban van...a kép nem éles Győződjön meg arról, hogy a lencsevédő ajtó nyitva van. Állítson a vetítőlencse fókuszgyűrűjén. Ellenőrizze, hogy a vetítővászon megfelelő távolságban 4,9 és 32,8 láb (1,5 és 10,0 méter) van a kivetítőtől. A kép megnyúlik, amikor 16:9 képarányú DVD fi lmet játszik le Ha a anamorf vagy 16:9 képformátumú DVD filmet játszik le, akivetítő a képet a legjobb minőségben 16:9 beállításban jelenítimeg. 9 beállításban jeleníti meg. Ha Letterbox (LBX) képformátumú DVD-filmet játszik le, módosítsa a formátumot Letterbox (LBX) beállításra a kivetítő OSD menüjében. Ha 4:3 képformátumú DVD filmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint: Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányra a DVD-lejátszón..A kép túl kicsi vagy túl nagy Állítson a kivetítő tetején lévő zoom karon. Helyezze a kivetítőt a vászonhoz közelebbre vagy messzebbre. Nyomja meg a "Menu" (Menü) gombot a kivetítő kezelőpanelén, lépjen a KIJELZŐ Formátum menübe. Próbálkozzon különböző beállításokkal: 43

44 Függelékek..A kép oldalai ferdék: Ha lehetséges, helyezze át a kivetítőt úgy, hogy a vetítővászon közepe felé nézzen és annak alsó széle alatt legyen. Használja a KIJELZŐ--> F. Trapéztorzítás funkciót az OSD-n a beállításhoz...a kép fordított Válassza a Rendszer-->Kivetítés elemet az OSD menüben, ésállítsa be a vetítési irányt...homályos dupla kép Nyomja meg az SBS Mode gombot, hogy Ki helyzetbe állítsa és elkerülje a hagyományos 2D kép homályos, dupla képként történő megjelenítését...két kép, egymás melletti formátumban Nyomja meg az SBS Mode gombot, hogy SBS helyzetbe állítsa, ha a bemeneti jel HDMI 1.3 2D 1080i egymás melletti jel...a kép nem jelenik meg 3D-ben. Ellenőrizze, hogy nem merült-e ki a 3D szemüveg eleme. Ellenőrizze, hogy be van-e kapcsolva a 3D szemüveg. Ha a bemeneti jel HDMI 1.3 2D (1080i egymás melletti fél) jel, nyomja meg az SBS Mode gombot, hogy SBS helyzetbe állítsa. 44

45 Függelékek Egyéb problémák A kivetítő nem reagál semmilyen kezelőszervre Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 20 másodpercig, míg újra nem csatlakoztatja...a lámpa kiég, vagy pukkanó hangot ad ki Amint a lámpa eléri élettartama végét, kiég és hangos pukkanó hangot adhat ki. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa kicseréléséhez kövesse a Lámpacsere című fejezetben felsorolt eljárásokat. Távvezérlő problémák Ha a távvezérlő nem működik Ellenőrizze, hogy a távirányító működési szöge vízszintesen és függőlegesen a kivetítő IR vevőihez viszonyítva ±25 -on belül van. Győződjön meg arról, hogy a kivetítő és a távirányító között nincs semmiféle akadály. A kivetítőtől 6 méteren (20 lábon) belül legyen. Győződjön meg arról, hogy helyesen helyezték be az elemeket. Cserélje ki a lemerült elemeket. 45

46 POWER TEMP LAMP STANDBY Függelékek LED.fény.jelentése NOTE Bekapcsolt állapotot jelző LED világít: Nincs jel. Az OSD menü megjelenik és érzékelhető jel. Bekapcsolt állapotot jelző LED ki: Érzékelhető jel, de az OSD menü eltűnik. Üzenet készenléti állapot (Hálózati tápkábel bemenet) Bekapcsolt állapot (Bemelegedés) Bekapcsolva és lámpa világít Működésjelző LED (Vörös) Folyamatosan világít Működésjelző LED (Kék) Hőmérsékletjelző LED (Vörös) Lámpa LED (Narancssárga) ki ki ki ki Villog ki ki ki Folyamatosan világít * Kikapcsolás (hűtés) ki Villog ki ki Hiba (Lámpahiba) Villog ki ki ki ki Folyamatosan világít Hiba (Ventilátor hiba) Villog ki Villog ki Hiba (Magas hőmérs.) Villog ki Folyamatosan világít ki STANDBY POWER TEMP LAMP 46

47 Függelékek OSD üzenetek Kikapcsolási időzítő bekapcsolva: Lámpa-figyelmeztetés: Kikapcsolja: 47

48 Függelékek Lámpacsere A kivetítő automatikusan érzékeli a lámpa élettartamát. Amikor a lámpa élettartamának vége felé közeledik, megjelenik egy fi gyelmeztető üzenet. Amikor ezt az üzenetet látja, vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. A lámpa kicserélése előtt legalább 30 percig hagyja hűlni a kivetítőt. Figyelmeztetés: ha a készüléket a mennyezetre szerelték, óvatosan járjon el, amikor kinyitja a lámpa fedelét. Tanácsos védőszemüveget viselni, ha mennyezetre szerelt készülékben cseréli ki a lámpát. Elővigyázatossággal járjon el, nehogy laza tárgyak kiessenek a kivetítőből. Figyelmeztetés: A lámpa háza forró! Hagyja lehűlni, mielőtt kicserélné a lámpát! Figyelmeztetés: A személyi sérülés elkerülése érdekében ne ejtse el a lámpaegységet és ne érintse meg az izzó buráját. Az izzó összetörhet, és személyi sérülést okozhat, ha elejtik. 48

49 Függelékek A lámpacsere menete: 1. A Power (Üzemkapcsoló) gomb megnyomásával kapcsolja ki a kivetítő tápellátását. 2. Várjon legalább 30 percet, amíg a kivetítő kihűl. 3. Húzza ki a tápkábelt. 4. Oldja ki a lámpa fedelét. 5. Tolja fel, és távolítsa el a fedelet. 6. Csavarhúzó segítségével távolítsa el a csavart a lámpaegységből. 7. Húzza ki a lámpamodult. A lámpaegység visszaszereléséhez végezze el az előző lépéseket fordított sorrendben. 8. Kapcsolja be a kivetítőt, és állítsa vissza a lámpa számlálóját ( Lámpa visszaállítása ) a lámpaegységcseréje alkalmával. Lámpa visszaállítása: (i) Nyomja meg a Menu (Menü) gombot -> (ii) Válassza a Rendszer elemet -> (iii) Válassza a Lámpa beállitások elemet -> (iv) Válassza a Lámpa visszaállítása" elemet -> (v) Válassza a Igen" lehetőséget. 49
