1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos megjegyzés...2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...6 Bevezetés...7 A csomag áttekintése...7 A termék áttekintése...8 Főegység... 8 Vezérlőpult... 9 Bemeneti/kimeneti csatlakozók Távvezérlő Üzembe helyezés...13 A kivetítő csatlakoztatása...13 Csatlakoztatás számítógéphez/ noteszgéphez Csatlakoztatás videó jelforrásokhoz Csatlakozás 3D videó eszközökhöz...15 A 3D szemüveg használata...17 A kivetítő be- és kikapcsolása...18 A kivetítő bekapcsolása A kivetítő kikapcsolása Figyelmeztető jelzés A kivetített kép beállítása...21 A kivetítő magasságának beállítása.. 21 A kivetítő nagyításának / fókuszának beállítása A kivetített kép méretének beállítása Felhasználói kezelőszervek...24 Vezérlőpult és távirányító...24 Vezérlőpult Távvezérlő Képernyőn megjelenő menük...29 Üzemeltetés A menürendszer KÉP KÉP Speciális KÉP Speciális Jel (VGA) KÉP Speciális Jel (Videó) KIJELZŐ KIJELZŐ Három dimenzió BEÁLLITÁS BEÁLLÍTÁS Audió beállítások BEÁLLÍTÁS Biztonság BEÁLLÍTÁS Speciális Opciók Opciók Lámpa-beállítás Opciók Speciális Függelékek...50 Hibaelhárítás...50 Képproblémák Egyéb problémák Távvezérlő problémák LED fény jelentése OSD üzenetek Lámpacsere...55 Kompatibilitási módok...57 RS232 parancsok és protokoll funkciólista...59 RS232 csatlakozó érintkezőkiosztása RS232 protokoll funkciólista Mennyezetre szerelés...64 Optoma globális képviseletek...65 Szabályzatok és biztonsági előírások...67 FCC nyilatkozat Nyilatkozat az EU szabályok kielégítéséről Kereskedelmi márkák

2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékelt kiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. B osztályú kibocsátási határértékek Ez a B osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz ruhával tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/ rongálódás (egyebek között) az alábbiakra terjed ki: -- A készüléket elejtették. -- A tápkábel vagy a dugó megsérült. -- Folyadék ömlött a kivetítőre. -- A kivetítőt esőnek vagy nedvességnek tették ki. -- Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. 2

3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található figyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. NOTE Miután a lámpa elérte hasznos élettartamának végét, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse A lámpa cseréje rész alatt található eljárásokat. Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Ha a lámpa bekapcsolt állapotban van, ne nézzen bele a kivetítő lencséjébe. Az erős fény szemsérülést okozhat. Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. A lámpa cseréjekor hagyja lehűlni a készüléket. A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha figyelmeztető üzenetek jelennek meg. A lámpamodul kicserélése után a képernyőn megjelenő Opciók LÁMPA-BEÁLLÍTÁSOK menü Lámpa nullázása funkció segítségével állítsa vissza a lámpa számlálóját. Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 90 másodperc szükséges. Ne használja a lencsevédő kupakot, ha a kivetítő működik. Amikor a lámpa közeledik élettartama végéhez, megjelenik a Csere javasolt üzenet a képernyőn. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. Ne nézzen a távvezérlő lézermutatójának fényébe vagy irányítsa azt valakinek a szemébe. A lézermutató maradandó szemkárosodást okozhat. 3

4 Használattal kapcsolatos megjegyzés Teendők: A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a készüléket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Ne Elzárni az egység szellőzésre való nyílásait és réseit. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi helyzetekben: -- Rendkívül meleg, hideg vagy párás helyen. `` Ügyeljen arra, hogy a helyiség hőmérséklete 5 C ~ 40 C között legyen. `` Relatív páratartalom 10% ~ 85% -- Nagymennyiségű pornak és piszoknak kitett helyen. -- Erős mágneses teret gerjesztő készülék közelében. -- A közvetlen napsütésben. A 3D kivetítő használata 3D funkcióval FONTOS BIZTONSÁGI TUDNIVALÓK. OLVASA EL AZ ALÁBBI FIGYELMEZTETÉSEKET, MIELŐTT ÖN VAGY GYERMEKE HASZNÁLNÁ A 3D FUNKCIÓT. Figyelmeztetés Előfordulhat, hogy a gyermekek és a tinédzserek hajlamosabbak a 3D megtekintés egészségügyi problémáira, ezért megtekintés közben szigorú felügyelet alatt kell őket tartani. Fényérzékenységi rohamra és egyéb egészségügyi kockázatokra vonatkozó figyelmeztetés Egyes nézők epilepsziás rohamot kaphatnak, ha a kivetítő vagy videojátékok bizonyos villogó képeinek vagy fényeinek vannak kitéve. Amennyiben Ön vagy családja epilepsziás vagy szélütés betegségtől szenved, a 3D funkció használata előtt forduljon szakorvoshoz. 4

5 Használattal kapcsolatos megjegyzés Előfordulhat, hogy azok, akik saját magukon vagy családjukban eddig nem tapasztaltak epilepsziás vagy szélütés jeleit, eddig nem diagnosztizált betegséget hordozhatnak magukban, ami fényérzékenységi epilepsziás rohamot válthat ki. A terhes nők, az idősek, a súlyos betegségtől vagy alváshiánytól szenvedők, illetve az alkohol hatása alatt lévők kerüljék a készülék 3D funkciójának használatát. Ha az alábbi tüneteket tapasztalja, azonnal hagyja abba a 3D képek nézését és forduljon szakorvoshoz: (1) látászavar; (2) émelygés; (3) szédülés; (4) akaratlan mozgás, mint pl. szem- vagy izomrángás; (5) zavartság; (6) hányinger; (7) eszméletvesztés; (8) rángás; (9) görcsölés; és/vagy (10) dezorientáció. A gyermekek és tinédzserek hajlamosabbak lehetnek e tünetekre, mint a felnőttek. A szülőknek tanácsos figyelemmel kísérniük gyermekeiket és megkérdezni, hogy tapasztalják-e a fenti tüneteket. A 3D kivetítő képének nézése hányingert, észlelési utóhatásokat, dezorientációt, szemmegerőltetést és rossz testtartást is eredményezhet. Javasoljuk, hogy a felhasználó gyakran tartson szünetet e hatások mértékének csökkentése érdekében. Ha a szeme elfáradt vagy kiszáradt, vagy ha a fenti tünetek bármelyikét tapasztalja, azonnal hagyja abba az eszköz használatát és a tünetek megszűnése után legalább harminc percig ne folytassa a használatát. Ha a 3D kivetítőt igen kis távolságról nézi huzamosabb ideig, látászavart okozhat. Az ideális nézési távolság a vevtítővászon magasságának legalább háromszorosa. Tanácsos a vetítővászonnal egy szintben nézni a vetített képet. Ha a 3D kivetőt huzamosabb ideig 3D szemüveggel nézi, fejfájást vagy fáradtságot okozhat. Ha fejfájást, fáradtságot vagy szédülést tapasztal, hagyja abba a 3D kivetítő nézését és pihenjen. Ne használja a 3D szemüveget más célra, mint a 3D kivetítő nézésére. A 3D szemüveg rendeltetésétől eltérő célból történő viselése (pl. szemüveg, napszemüveg, védőszemüveg stb.) fizikailag ártalmas lehet Önre nézve és gyengítheti a látását. A 3D-ben való megtekintés egyes nézőknél dezorientációt okozhat. Ennek megfelelően NE helyezze el a 3D KIVETÍTŐT nyitott lépcsőház, kábel, erkély vagy egyéb tárgy közelében, amelyben felbukhatnak, amelybe beleütközhetnek, amelyet leverhetnek, összetörhetnek vagy amelyen áteshetnek. 5

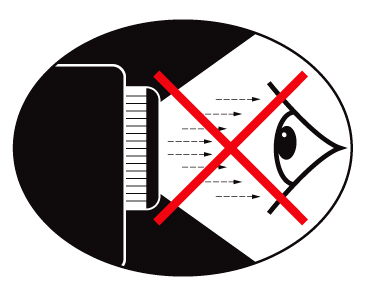

6 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a kivetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. 6

7 Bevezetés A csomag áttekintése ER POW A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Pokud některá položka chybí, kontaktujte zákaznický servis společnosti Optoma. SOURCE Tápkábel 1,8m Kivetítő lencsevédő sapkával Az egyes országokban eltérő alkalmazások miatt, egyes régiókban a kiegészítők is eltérők lehetnek. 2 AAA elem Dokumentáció: Infravörös távirányító (A távirányító modellenként különbözhet) Garanciakártya G yors üzembe helyezési útmutatókártya W EEE kártya (EMEA-országok számára) 7

8 Bevezetés A termék áttekintése Főegység PO ER W 1 RCE SOU SOURCE POW ER VIDEO 8 HDMI 2 AUDIO1-IN (VGA 1/2) 3D SYNC Out(5V) VGA2-IN/YP bpr RS-232C AUDIO OUT AUDIO2-IN (VIDEO) VGA-OUT HDMI 1 Az interfész a modell jellemzői szerint változhat. Ne zárja el a kivetítő ki- és bemeneti szellőzőnyílásait. VGA1-IN/YP bpr/ MOUSE/ SERVICE 9 Szellőzés (kivezetés) Szellőzés (bevezetés) Fókuszgyűrű Nagyításállító gyűrű Infravörös érzékelők Vezérlőpult 8 7. Objektív 8. Dőlésszögállító lábak 9. Biztonsági rúd 10. Bemeneti/kimeneti csatlakozók 11. Tápcsatlakozó-aljzat

9 Bevezetés Vezérlőpult POWER AV némítás 2. Menü 3. Forrás 4. Bevitel 5. Újraszinkronizálás 6. Üzemkapcsoló 7. Trapézkorrekció 8. Négyirányú választógombok 9. Bekapcsolás/Készenlét LED 10. Lámpa LED 11. Hőmérsékletkijelző LED 12. Infravörös érzékelő 9

10 Bevezetés Bemeneti/kimeneti csatlakozók VIDEO VGA1-IN/YPbPr/ VGA-OUT AUDIO1-IN (VGA 1/2) 3D SYNC Out(5V) MOUSE/ SERVICE HDMI 1 HDMI 2 VGA2-IN/YPbPr RS-232C AUDIO OUT AUDIO2-IN (VIDEO) A monitorokon való átváltás csak VGA1- bemenet/ypbpr támogatott. Az interfész a modell jellemzői szerint változhat. A VGA kulcs opcionális tartozék. Részletekért vegye fel a kapcsolatot az Optoma szervizzel. 1. USB szolgáltatás firmware frissítéshez 2. HDMI 1 csatlakozó (v1.4a 3D támogatott) 3. HDMI 2 csatlakozó (v1.4a 3D támogatott) 4. Kompozit videobemeneti csatlakozó 5. VGA1 bemenet/ypbpr/ csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr/ vezeték nélküli funkció VGA kulcs segítségével) 6. VGA kimeneti csatlakozó (átvezető kimeneti csatlakozó monitorhoz) 7. Audio1 bemenet VGA1/VGA2 (3,5 mm mini jack) 8. Audió kimeneti csatlakozó (3,5 mm Mini Jack) 9. 3D Sync kimenet (5 V) 10. Tápcsatlakozó-aljzat 11. VGA2 bemenet/ypbpr csatlakozó (PC analóg jel/komponens videobemenet/hdtv/ypbpr) 12. RS-232 csatlakozó (9 érintkezős) 13. Audio2 bemenet Video (3,5 mm mini jack) TM 14. Kensington zár csatlakozója 15. Biztonsági rúd 10

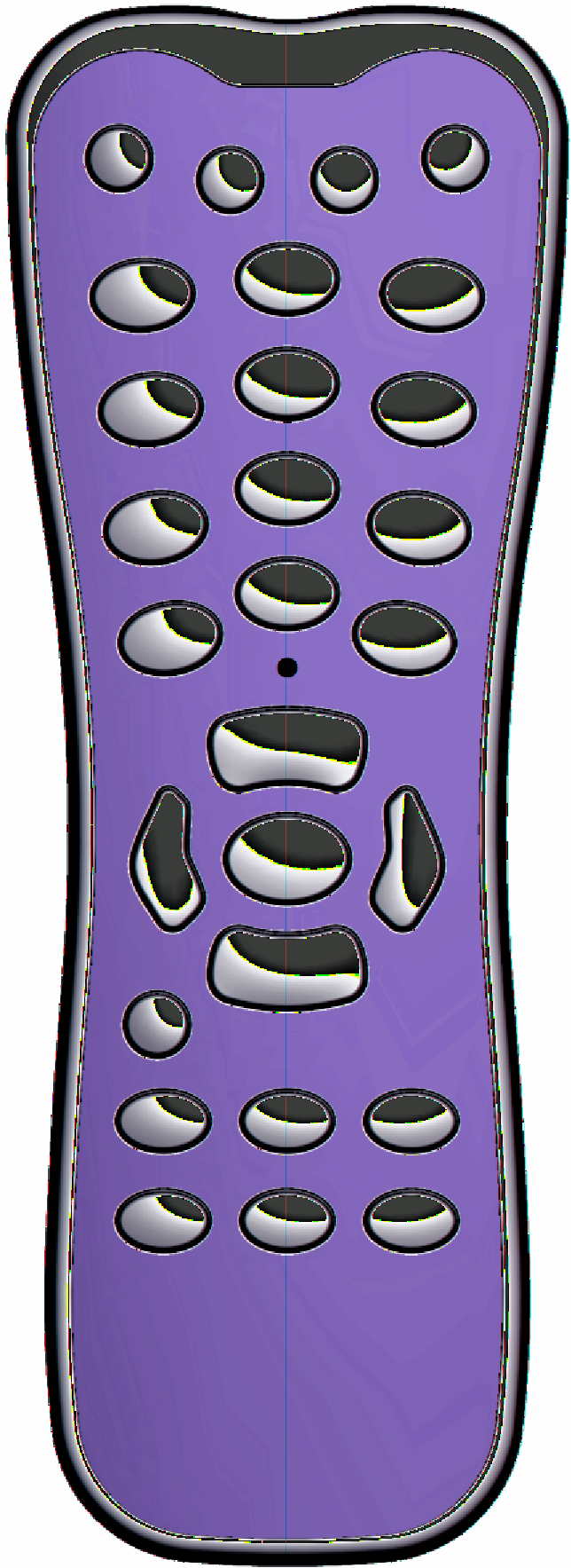

11 Bevezetés Távvezérlő A típus A távirányító a modell jellemzői szerint változhat Bekapcsolás 2. Kikapcsolás 3. 16:9 4. Natív 5. Gamma 6. 3D formátum 7. Hangerő+/- 8. Bevitel 9. Újraszinkr. 10. VGA1 forrás 11. Videó jelforrás 12. HDMI2 forrás 13. VGA2 forrás 14. HDMI1 forrás 15. Menü 16. Négyirányú választógombok 17. Forrás 18. Lámpa üzemmód 19. Kontraszt 20. Fényerő 21. LBX 22. 4:3 23. Mód 12 11

12 Üzembe helyezés B típus 1 A távirányító a modell jellemzői szerint változhat. C típus LED jelzőfény 2. Üzemkapcsoló 3. Forrás 4. Bal egérkattintás 5. Bevitel 6. Négyirányú választógombok / Egér vezérlés 7. Kapcsoló (egérfunkció ki/bekapcsolása) 8. Újraszinkr. 9. Jobb egérkattintás 10. Megjelenítési mód 11. Lapozás fel 12. Hangerő +/- 13. Menü 14. Zoom 15. AV némítás 16. Videó 17. 3D 18. VGA1 19. Lapozás le 20. Trapézkorrekció +/- 21. Fényerő 22. HDMI1 23. HDMI2 24. Dynamic fekete 25. Számgombok (jelszó megadásához) 26. Kimerevítés 27. Lézermutató 12

13 E62405SP R MOLEX m o l e x 3D SYNC Out(5V) Üzembe helyezés A kivetítő csatlakoztatása Csatlakoztatás számítógéphez/ noteszgéphez 3D szemüveg VIDEO VGA1-IN/YPbPr/ VGA-OUT 1 MOUSE/ Az egyes SERVICE VGA2-IN/YPbPr RS-232C HDMI 1 HDMI 2 országokban eltérő alkalmazások miatt egyes térségekben a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő 7 AUDIO1-IN (VGA 1/2) AUDIO OUT AUDIO2-IN (VIDEO) 8 9 Audió kimenet 1... Hálózati tápkábel 2...*USB kábel (Egérvezérlés) 3...*DVI/HDMI kábel 4... *VGA kábel 5...* VGA kimeneti kábel 6... *3D adó kábel 7...*RS232 kábel 8...*Audió bemeneti kábel 9... *Audió kimeneti kábel 13

14 E62405SP R 3D SYNC Out(5V) Üzembe helyezés Csatlakoztatás videó jelforrásokhoz DVD-lejátszó, Set-top Box, HDTV vevőkészülék Audió kimenet D szemüveg 4 10 Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. Bővebb információkért a 3D adó és a 3D szemüveg összekapcsolásáról, lásd a használati utasítást. Használjon nagy sebességű HDMI kábelt a Blueray 3D lejátszó összekapcsolásához. (*) Opcionális kiegészítő 14 1 Kompozit videokimenet MOUSE/ SERVICE HDMI 1 HDMI 2 VIDEO VGA1-IN/YPbPr/ VGA2-IN/YPbPr 1... Hálózati tápkábel 2... *HDMI-kábel 3...*3 RCA komponens kábel 4...*VGA/RCA Adapter 5...*SCART/VGA adapter 6... *VGA kábel 7...*VGA/RCA kábel 8...*Audió kábel Jack/RCA 9... *Audió kimeneti kábel *3D adó kábel *Kompozit videó kábel VGA-OUT RS-232C AUDIO1-IN (VGA 1/2) AUDIO2-IN (VIDEO) 11 8 AUDIO OUT

15 Üzembe helyezés NOTE A 3D videó forrást be kell kapcsolni a 3D kivetítő előtt. NOTE Ha a bemeneti videó hagyományos 2D, nyomja meg a 3D Formátum gombot, és váltson Auto. állapotra. Ha az SBS Mode aktív, a 2D videó tartalom hibásan jelenik meg. Csatlakozás 3D videó eszközökhöz. Amint az ábrán látható módon csatlakoztatta eszközeit a HDMI-kábelekkel, máris hozzáfoghat. Kapcsolja BE a 3D videó forrást és a 3D kivetítőt. PlayStation 3 játékok y Győződjön meg arról, hogy frissítette a játékkonzolt a legújabb szoftververzióra. y Lépjen a Beállítások menü -> Megjelenítési beállítások -> Videó kimenet -> HDMI elemre. Jelölje ki az Automata elemet és kövesse a képernyőn megjelenő utasításokat. y Töltse be a 3D játéklemezt. Más megoldásként letöltheti a játékokat (és 3D frissítéseiket) a PlayStation hálózaton is. y Indítsa el a játékot. A játékon belüli menüben jelölje ki a Játék 3D-ben elemet. 3D Blu-ray lejátszó y Győződjön meg arról, hogy a lejátszó támogatja a 3D Blu-ray lemezek használatát, és a 3D kimenet engedélyezett. y Töltse be a 3D Blu-ray lemezt a lejátszóba és nyomja meg a Lejátszás gombot. 3D TV (pl. SKY 3D, DirecTV) y Lépjen kapcsolatba TV-szolgáltatójával az előfozetési csomagban lévő 3D csatornák engedélyezését illetően. y Amint engedélyezte, váltson a 3D csatornára. y Két egymás melletti képet kell látnia. y Váltson a 3D kivetítő SBS Mode -jára. Ez a lehetőség a kivetítő OSD menüjének Kijelző részében található. 3D eszköz (pl. 3D DV/DC) 2D 1080i egymás melletti jelkimenettel y Csatlakoztassa a 3D eszközt és váltson 3D tartalom kibocsátásra 2D egymás melletti kimenettel a 3D kivetítőre. -- Két egymás melletti képet kell látnia. y Váltson a 3D kivetítő SBS Mode -jára. Ez a lehetőség a kivetítő OSD menüjének Kijelző részében található. Amennyiben 3D tartalmat néz egy HDMI 1.4a forrásból (pl. 3D Blu-ray) a 3D szemüveg mindig szinkronizálva kell legyen. Amennyiben 3D tartalmat néz egy HDMI 1.3 forrásból (pl. 3D sugárzás SBS mód használatával), szükséges lehet a kivetítő 3D szink. ford. opciójának használatára a 3D hatás optimizálására. Ez a lehetőség a kivetítő OSD menüjének Kijelző -> Három dimenzió részében található. 15

16 POWER SOURCE Üzembe helyezés 3D adás 3D Blu-ray lemez 3D konzoljátékok SKY+HD, kábel-/ műholdvevő doboz 3D Blu-ray lejátszó PlayStation 3 3D szemüveg Full 3D 1080p DLP kivetítő 16

17 Üzembe helyezés NOTE Bővebb információkért tekintse meg a 3D szemüveg használati útmutatóját. A 3D szemüveg használata 1. A 3D szemüveg bekapcsolásához: Nyomja meg a Üzemkapcsoló gombot, amire a LED egyszer felvillan jelezve, hogy a szemüveg készen áll a 3D üzemmód használatára. 2. Ellenőrizze, hogy a 3D tartalom a kivetítőre jut és a jel kompatibilis a kivetítő műszaki adataival. 3. Kapcsolja be a 3D kivetítő 3D mód funkcióját (DLP-Link/VESA 3D - attól függően, hogy milyen típusú szemüveget használ). Ez a lehetőség a kivetítő OSD menüjének Kijelző részében található. 4. Kapcsolja be a 3D szemüveget és győződjön meg arról, hogy a kép 3Dben jelenik meg szemmegerőltetés nélkül. 5. Ha a kép nem jelenik meg 3D-ben, ellenőrizze, hogy a 3D eszköz megfelelően van-e beállítva 3D kép kibocsátására vagy sem. Vagy az SBS Mode -nak be kell kapcsolódnia, ha a bemeneti jel 2D 1080i egymás melletti, majd ismételje meg a fenti 1 4. lépést. 6. Szükséges lehet a kivetítő 3D szink. ford. opciójának használatára a 3D hatás optimizálásához. Ez a lehetőség a kivetítő OSD menüjének Kijelző részében található. 7. A 3D szemüveg kikapcsolásához: Nyomja meg és tartsa lenyomva a Üzemkapcsoló gombot, amíg a LED ki nem kapcsolódik. 8. További beállítási információkért lásd a 3D szemüvegek használati utasítását vagy a gyártó weboldalát. 17

18 Üzembe helyezés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása Ha a Bekapcs. mód (Készenlét) beállítása Öko (<0,5 W) a VGA kimenet és az Audió átmenet kikapcsol ha a kivetítő készenlétben áll. 1. Vegye le a lencsevédő sapkát. 2. Szorosan csatlakoztassa a tápkábelt és a jelkábelt. Az BE/ KÉSZENLÉT LED sárga fényre vált, ha csatlakoztatják. 3. Kapcsolja be a lámpát a kivetítő tetején vagy a távirányítón lévő gomb megnyomásával. Az BE/KÉSZENLÉT LED zöld színűre vált. Az induló kép körülbelül 10 másodperc elteltével megjelenik. A kivetítő első használatakor felkéri a kívánt nyelv és energiatakarékos mód beállítására. 4. Kapcsolja be a megtekintendő jelforrást (számítógép, notebook számítógép, videolejátszó stb.). A kivetítő automatikusan érzékeli a forrást. Amennyiben nem, nyomja meg a menü gombot és lépjen az Opciók menübe. Győződjön meg arról, hogy a Forrás zár beállítása Ki. Ha egyszerre több jelforrást csatlakoztat, használja a vezérlőpult Forrás gombját, illetve a közvetlen forrás gombját a bemenetek közötti váltáshoz. 2 Tápfeszültség POW Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. PO ER W ER CE 18 SOUR 1 Lencsevédő sapka

19 A kivetítő kikapcsolása Üzembe helyezés 1. Nyomja meg a gombot a távvezérlőn vagy a vezérlőpulton a kivetítő kikapcsolásához. A következő üzenet jelenik meg a vásznon. Kikapcsolja? Nyomja meg újra az üzemkapcsolót Nyomja meg ismét a gombot a megerősítéshez. Ellenkező esetben az üzenet 15 másodperc múlva eltűnik. Amikor másodszorra megnyomja a gombot, a kivetítő a vásznon megjeleníti a visszaszámlálást és kikapcsolódik. 2. A hűtőventilátorok körülbelül 10 másodpercig tovább működnek a hűtési ciklus befejezése érdekében, és az BE/KÉSZENLÉT LED zöld fénnyel villog. Amikor az BE/ KÉSZENLÉT LED folyamatos sárga színűre változik, a kivetítő készenléti üzemmódba lépett. Ha a kivetítőt újra be kívánja kapcsolni, várnia kell, amíg a hűtési ciklus befejeződik és a kivetítő készenléti állapotba lép. Miután a kivetítő készenléti módba lépett, nyomja meg a gombot a kivetítő újraindításához. 3. Húzza ki a kivetítő tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. A kikapcsolást követően ne kapcsolja be azonnal a kivetítőt. 19

20 Üzembe helyezés Figyelmeztető jelzés Ha a figyelmeztető lámpák (lásd alább) bekapcsolódnak, a kivetítő automatikusan kikapcsol: Vegye fel a kapcsolatot a legközelebbi szervizközponttal, ha a kivetítő a következő tüneteket jeleníti meg. További információkért lásd az oldalt. Ha a LÁMPA LED folyamatos vörös színnel világít és az Bekapcsolt állapot/készenlét jelzőfény sárgán villog. Ha a Hőmérséklet LED folyamatos vörös színnel világít és az Bekapcsolt állapot/készenlét jelzőfény sárgán villog. Ez azt jelzi, hogy a kivetítő túlmelegedett. Normális esetben a kivetítőt lehűlés után újra be lehet kapcsolni. Ha a Hőmérséklet LED vörös színnel villog és az Bekapcsolt állapot/készenlét jelzőfény sárgán villog. Húzza ki a tápkábelt, várjon 30 másodpercig és próbálkozzon újra. Ha a figyelmeztető fény újra kigyullad, segítségért vegye fel a kapcsolatot a legközelebbi szervizzel. 20

21 Üzembe helyezés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához. 1. Keresse meg azt az állítható lábat a kivetítő alján, amelyen állítani szeretne. 2. Forgassa el az állítható gyűrűt az óramutató járásával megegyező irányba a kivetítő emeléséhez, illetve az óramutató járásával ellentétes irányba a lejjebb eresztéséhez. Szükség esetén ismételje meg a többi lábbal is a műveletet. Dőlésszögállító lábak Dőlésszögállító gyűrű 21

22 Üzembe helyezés A kivetítő nagyításának / fókuszának beállítása PO ER W A képet a nagyításállító gyűrű elforgatásával tudja nagyítani vagy kicsinyíteni. Fókuszáláshoz forgassa el a fókuszgyűrűt, amíg a kép ki nem tisztul. A kivetítő fókusz funkcióját 1,5 és 10 méter közötti? távolságon belül lehet használni. Nagyításállító gyűrű Fókuszgyűrű A kivetített kép méretének beállítása Vetített kép mérete 0,96 és 7,65 méter között. Felülnézet Vetítővászon Magasság Vetítővászon (Szé) Vetítési távolság (Mé) Vetítővászon Oldalnézet Eltolás (Hd) Vetítési távolság (Mé) 22 Vetítővászon (M) Át lós Szélesség

23 Üzembe helyezés 16:9 képernyõ átlójának hosszúsága (hüvelyk) Képernyőméret Sz x M Vetítési távolság (Mé) (m) (inch) (m) (láb) Eltolás (Hd) Szélesség Magasság Szélesség Magasság širokoúhlý teleobjektiv širokoúhlý teleobjektiv (m) (láb) 37,6 0,83 0,47 32,8 18,4-1,5-4,92 0,07 0,25 40,0 0,89 0,50 35,0 19,6 1,3 1,6 4,36 5,22 0,08 0,26 60,0 1,33 0,76 52,4 29,8 2,0 2,4 6,53 7,84 0,12 0,40 70,0 1,55 0,87 61,0 34,3 2,3 2,8 7,62 9,15 0,14 0,46 80,0 1,77 1,00 69,7 39,4 2,7 3,2 8,71 10,46 0,16 0,52 90,0 1,99 1,12 78,3 44,1 3,0 3,6 9,80 11,76 0,18 0,59 100,0 2,21 1,25 87,0 49,2 3,3 4,0 10,89 13,07 0,20 0,66 120,0 2,66 1,49 104,7 58,7 4,0 4,8 13,07 15,68 0,24 0,78 150,0 3,32 1,87 130,7 73,6 5,0 6,0 16,34 19,60 0,30 0,98 180,0 3,98 2,24 156,7 88,2 6,0 7,2 19,60 23,53 0,36 1,18 250,0 5,53 3,11 217,7 122,4 8,3 10,0 27,23 32,68 0,50 1,63 301,1 6,67 3,75 262,4 147,6 10,0-32,80-0,60 1,97 Ez a grafikon csak felhasználói referenciaként szolgál. 23

24 Felhasználói kezelőszervek Vezérlőpult és távirányító Vezérlőpult POWER A vezérlőpult használata BEKAPCSOLT ÁLLAPOT ÚJRASZINKR. Bevitel FORRÁS Menü Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. AV NÉMÍTÁS Négyirányú választógombok Trapézkorrekció Lámpa LED Hőmérsékletkijelző LED BE/KÉSZENLÉT LED Ideiglenesen ki-/bekapcsolja a hangot és a képet. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Használja a gombot a kivetítő megdöntése által okozott képtorzítás kioltásához. (±40 fok) A kivetítő lámpájának állapotát mutatja. A kivetítő hőmérsékletét mutatja. A kivetítő állapotát mutatja. 24

25 Felhasználói kezelőszervek Távvezérlő A típus A távvezérlő használata Bekapcsolás Tekintse meg a Kivetítő be- és kikapcsolása című részt a 18. oldalon. Kikapcsolás Lámpa üzemmód Mód 4:3 16:9 LBX Natív Gamma Fényerő Kontraszt 3D formátum Hangerő+ / Hangerő- Tekintse meg a Kivetítő be- és kikapcsolása című részt a 19. oldalon. Növeli/csökkenti a kép fényerejét. (Lásd: 48. oldal) Válasszon egy megjelenítési módot a különböző alkalmazások optimizált beállításához. (Lásd: 32. oldal) A kép méretezése 4:3 (1440x1080) méretarányban. A kép méretezése 16:9 (1920x1080) méretarányban. Lehetővé teszi a levélszekrény képarányú, nem anamorf képjavítású film megtekintését teljes képszélességgel. Az eredeti kép egy része levágódik, ha a képméretarány kisebb mint 2,35:1. A bemeneti jelforrás méretezés nélkül jelenik meg. Gamma görbetípus beállítása. A kép fényerejének állításához. A kép legvilágosabb és legsötétebb részei közötti különbséget lehet szabályozni. Válassza ki kézileg a 3D módot, amely megfelel a 3D tartalomnak. Használja a hangerő növelésére, illetve csökkentésére. 25

26 Felhasználói kezelőszervek A távvezérlő használata A típus Bevitel Forrás Újraszinkr. Menü HDMI1 HDMI2 VGA1 VGA2 Videó Négyirányú választógombok Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. A kivetítőt automatikusan a bemeneti forráshoz hangolja. Zobrazí nebo ukončí nabídku OSD projektoru. Nyomja meg a HDMI 1 gombot a HDMI 1 csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a HDMI2 gombot a HDMI 2 csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a VGA1 gombot a VGA1-bemenet/YPbPr/ csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a VGA2 gombot a VGA2-bemenet/YPbPr csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. 26

27 Felhasználói kezelőszervek Távvezérlő B/C típus A távvezérlő használata Tápfeszültség B gomb J gomb Oldal + Oldal Bevitel Forrás Újraszinkr. Négyirányú választógombok PC/egér vezérlő Trapézkorrekció +/- Hangerő +/- Fényerő Dynamic fekete Menü HDMI1 Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. Bal egérkattintás. Jobb egérkattintás. Ezzel a gombbal lapozhat felfelé. Ezzel a gombbal lapozhat lefelé. Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. A kivetítőt automatikusan a bemeneti forráshoz hangolja. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Használja a gombot az USB egér USB-n keresztüli emulálásához, amikor megnyomja a Váltás gombot. A kivetítő megdöntése által okozott képtorzítás kioltására való. Használja a hangerő növelésére, illetve csökkentésére. A kép fényerejének állításához. Automatikusan állítja a kép fényerejét az optimális kontraszt érdekében. Nyomja meg a Menü gombot az OSD menü megnyitásához. A kilépéshez nyomja meg ismét a Menü gombot. Nyomja meg a HDMI 1 gombot a HDMI 1 csatlakozóhoz csatlakoztatott forrás kiválasztásához. 27

28 Felhasználói kezelőszervek A távvezérlő használata B/C típus HDMI2 Kimerevítés AV némítás VGA1 VGA2 Videó Váltás Mód Zoom 3D Nyomja meg a HDMI2 gombot a HDMI 2 csatlakozóhoz csatlakoztatott forrás kiválasztásához. A Kimerevítés gomb segítségével merevítheti ki a kivetített képet. A feloldásához nyomja meg ismét a gombot. Ideiglenesen ki-/bekapcsolja a hangot és a képet. Nyomja meg a VGA1 gombot a VGA1-bemenet/YPbPr/ csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a VGA2 gombot a VGA1-bemenet/YPbPr csatlakozóhoz csatlakoztatott forrás kiválasztásához. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. USB egér kapcsoló Ki/Be kapcsolja az egér funkciót. Nyomja meg egyszer az egér funkció bekapcsolásához. Ahhoz, hogy az egér funkció működjön, az USB kábelnek csatlakoztatva kell lennie a kivetítő és számítógép között. Válassza ki a megjelenítési módot a Mozi, Fényes, Fotó, Referencia, 3D és Felhasználói lehetőségek közül. (Lásd: 32. oldal) A kép kívánt részének nagyítása. Nyomja meg a gombokat a nagyítás mértékének módosításához. Nyomja meg 3D gombot a 3D OSD menü ki/bekapcsolásához. 28

29 Felhasználói kezelőszervek Képernyőn megjelenő menük A kivetítő több nyelven is elérhető, képen megjelenő beállító menüje segítségével beállíthatja a képet és megváltoztathatja a beállításokat. A kivetítő automatikusan érzékeli a forrást. Üzemeltetés 1. Az OSD menü megnyitásához, nyomja meg a Menü gombot a távvezérlőn vagy a vezérlőpulton. 2 Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Bevitel gombot az almenübe történő belépéshez. 3. Az adott almenü tételének kiválasztásához nyomja a gombokat, majd a vagy Bevitel gombot a további beállítások megtekintéséhez. Állítson a beállításon a gombbal. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Jóváhagyáshoz nyomja meg az Bevitel vagy Menü gombot és a képernyő visszatér a főmenühöz. 6. A kilépéshez nyomja meg ismét a Menü gombot. Az OSDmenü bezáródik, és a kivetítő automatikusan menti az új beállításokat. Főmenü KÉP Megjelenítési mód Fotó Fényerő Almenü Kontraszt Élesség Beállítások Szín Árnyalat Speciális 29

30 Felhasználói kezelőszervek A menürendszer Főmenü Almenü Beállítások Kép #1 #1 Megjelenítési mód Fényerő Kontraszt Élesség Szín Árnyalat Speciális Zajcsökkentés Gamma BrilliantColor DynamicBlack Színhőmérséklet Színbeállítások Vörös / Zöld / Kék / Ciánkék / Bíborvörös / Sárga Mozi / Referencia / Fotó / Világos / Három dimenzió / Felhasználói Film / Videó / Grafika / Szabvány Ki / Alacsony / Magas Meleg / Közepes / Hideg Árnyalat / Telítettség / Nyereség Színtér Jel (VGA) Jel (Video) Fehér Alaphelyzet Kilépés Automatikus Fázis Frekvencia Vízszintes helyzet Függőleges helyzet Kilépés Fehérszint Feketeszint Telítettség Színezet Vörös / Zöld / Kék AUTO / RGB (0-255) / RGB (16-235) YUV Be / Ki Kijelző BEÁLLITÁS Alaphelyzet Formátum Élmaszk Nagyítás Képeltolás F. trapézkorr. Három dimenzió Nyelv #2 #2 Kilépés Vízszintes Függőleges 3D mód 3D 2D 3D formátum 3D szink. ford. Kilépés Kilépés 4:3 / 16:9 / LBX / Natív / AUTO/ Szuperszéles DLP - Link / VESA 3D Három dimenzió / L / R Auto / SBS / Top and Bottom / Frame Sequential Be / Ki Kivetítés Menü helyzete 30

31 Felhasználói kezelőszervek Főmenü Almenü Beállítások BEÁLLITÁS Opciók Audió beállítások Biztonság Vetítő azonosító Speciális Bemeneti jelforrás Forrás zár Intenzív hűtés Információ elrejtése Billentyűzet-lezárás Tesztminta IR funkció Háttérszín Lámpa-beállítás Speciális Alaphelyzet Belső hangszóró Némítás SRS Hangerő Magashang Mélyhang Audió bemenet Biztonság Biztonsági időzítő Jelszócsere Kilépés Logo Logo rögzítés Jelbeszéd Vezeték nélküli Kilépés Lámpaóra Lámpa emlékeztető Lámpa üzemmód Lámpa nullázása Kilépés Auto bekapcs. Auto. Kikapcsolás (perc) Elalváskapcsoló (perc) Bekapcsolt mód (Készenlét) Kilépés Aktuális Mind Be / Ki Be / Ki Be / Ki Alapértelmezett / Audio1 / Audio2 Be / Ki Hónap / Nap / Óra Alapértelmezett / Semleges Ki / CC1 / CC2 Be / Ki VGA1 / VGA2 / Videó / HDMI1/ HDMI2 Be / Ki Be / Ki Be / Ki Be / Ki Nincs / Rács / Fehérminta Be / Ki Fekete / Vörös / Kék / Zöld / Fehér Be / Ki Világos / Eco. Igen / Nem Be / Ki Aktív / Eco. Igen / Mégsem Igen / Mégsem Jegyezze meg, hogy a képernyőmenü (OSD) változhat, a jeltípus és a használt kivetítő függvényében. (#1) A Szín és Árnyalat funkciók csak Videó módban támogatottak. (#2) 3D szink. ford. funkció csak akkor elérhető, ha a 3D engedélyezett. 31

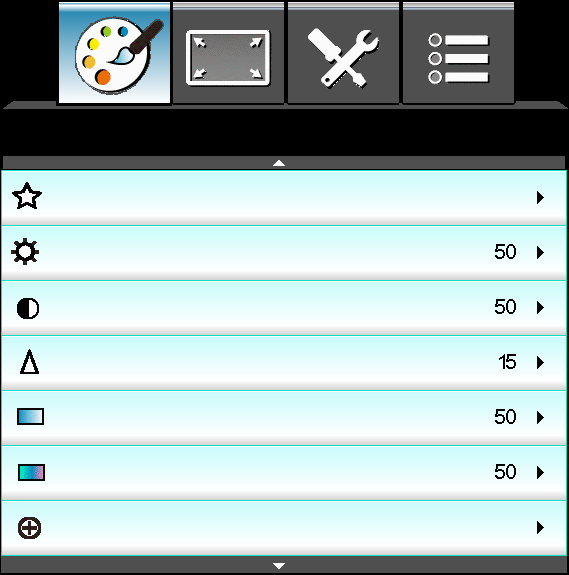

32 Felhasználói kezelőszervek KÉP KÉP Megjelenítési mód Fényerő Fotó Kontraszt Élesség Szín Árnyalat Speciális Megjelenítési mód A különböző képtípusokhoz számos gyári beállítás áll rendelkezésre. `` Mozi: házimozihoz. `` Világos: maximális fényerő PC bemenet esetén. `` Fotó: Fényképek megjelenítéséhez optimalizált beállítás. `` Referencia: Ezt a módot arra szánták, hogy a lehetõ legnagyobb hûségben reprodukálja a filmrendezõ eredeti szándékát. A szín, színhõmérséklet, fényerõ, kontraszt és gamma beállítások mind a szabvány referenciaszintre vannak beállítva. `` Felhasználói: a felhasználó saját beállítása. `` Három dimenzió: Ajánlott beállítás az engedélyezett 3D módhoz. A felhasználó által 3D-ben végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. Fényerő A kép fényerejének állításához. `` A gomb megnyomásával sötétítheti a képet. `` A gomb megnyomásával világosíthatja a képet. Kontraszt A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. `` Nyomja meg a gombot a kontraszt csökkentéséhez. `` Nyomja meg a gombot a kontraszt növeléséhez. Élesség A kép élességét állítja be. `` Nyomja meg a gombot az élesség csökkentéséhez. `` Nyomja meg a gombot az élesség növeléséhez. 32

33 Felhasználói kezelőszervek A Szín és Árnyalat csak kompozit és komponens források esetén támogatott. Szín A videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` A gombbal csökkentheti a kép színtelítettségét. `` A gombbal növelheti a kép színtelítettségét. Árnyalat A vörös és zöld színegyensúlyt állítja be. `` A gombbal növelheti a zöld szín mennyiségét a képen. `` A gombbal növelheti a vörös szín mennyiségét a képen. 33

34 Felhasználói kezelőszervek KÉP Speciális Zajszűrés Gamma KÉP Speciális Film BrilliantColor DynamicBlack Alacsony Színhőmérséklet Közepes Színbeállítás Zajszűrés A Zajcsökkentés csökkenti a látható zajsorjázó jel mennyiségét. A beállítási tartomány: (0: Ki) Gamma Lehetõvé teszi a gammagörbe beállítását. Po dokončení počátečního nastavení a jemného vyladění optimalizujte výstup vašeho obrazu pomocí kroků Nastavení gamma. `` Film: házimozihoz. `` Videó: videó vagy TV forráshoz. `` Szabvány: Szabvány képbeállításhoz. `` Grafika: PC / Fotó forráshoz. BrilliantColor Ez a beállítható elem új színfeldolgozó algoritmust és rendszerszintű fejlesztéseket alkalmaz a nagyobb fényerő elérése érdekében amellett, hogy valósághű, élénkebb színeket biztosít. A beállítási tartomány: Ha erősen javított képet kíván, akkor a maximális érték felé növelje a beállítás értékét. Ha lágyabb, természetesebb képet kíván, akkor csökkentse az értékét. DynamicBlack A Dynamic fekete engedélyezi a kivetítőnek, hogy automatikusan optimizálja a kijelző fényességét a sötét/világos filmjelenetek alatt, hihetetlen részletességgel jelenítve meg ezeket. Színhőmérséklet Ha hideg színhőmérsékletre van állítva, a kép kékes színű. (hideg kép) Ha meleg színhőmérsékletre van állítva, a kép vöröses színű. (meleg kép) 34

35 Felhasználói kezelőszervek Színbeállítás Nyomja meg a gombot a következő menüben, majd a,, vagy segítségével válasszon egy elemet. Színbeállítás Vörös Zöld Kék Fehér Ciánkék Bíborvörös Sárga Alaphelyzet Kilépés ` ` Vörös/Zöld/Kék/Ciánkék/Bíborvörös/Sárga: Használja a vagy gombot, az Árnyalat, Telítettség és Nyereség kiválasztásához. Vörös Árnyalat Telítettség Nyereség Kilépés ` ` Fehér: Használja a vagy gombokat a Vörös, Zöld és Kék színek kiválasztásához. Fehér Vörös Zöld Kék Kilépés ` ` Alaphelyzet: Az Alaphelyzet elem kiválasztásával az összes színbeállítást a gyárira állítja vissza. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB(0-255), RGB(16-255) és YUV értékek közül. 35

36 Felhasználói kezelőszervek KÉP KÉP Speciális Jel (VGA) Auto. Fázis Frekvencia Speciális : Jel Be Vízszintes helyzet Függőleges helyzet A Jel csak analóg VGA (RGB) jel használata esetén támogatott. Auto. Automatikusan konfigurálja a jelet (A Frekvencia és Fázis elemek szürkék). Ha az Automatikus le van tiltva, a Frekvencia és Fázis elemek megjelennek a felhasználó számára, kézi beállításhoz és a beállítások mentéséhez. Fázis Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Frekvencia Az képernyő adatfrekvenciájának beállításával összehangolhatja a számítógép grafikus kártyájának frekvenciáját. Tuto funkci použijte pouze, pokud se zdá, že obraz svisle bliká. Vízszintes helyzet `` A gomb megnyomásával balra mozgathatja a képet. `` A gomb megnyomásával jobbra mozgathatja a képet. Függőleges helyzet `` A gomb megnyomásával lefelé mozgathatja a képet. `` A gomb megnyomásával felfelé mozgathatja a képet. Kilépés 36

37 Felhasználói kezelőszervek KÉP Speciális Jel (Videó) Fehérszint Feketeszint Telítettség KÉP Speciális : Jel Árnyalat Kilépés A Jel funkció nem támogatott HDMI forrás esetében. Fehérszint Lehetővé teszi a felhasználónak, a Fehérszint beállítását, videójel bevitelekor. Feketeszint Lehetővé teszi a felhasználónak, a Feketeszint beállítását, videójel bevitelekor. Telítettség A videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` A gombbal csökkentheti a kép színeit. `` A gombbal fokozhatja a kép színeit. Árnyalat A vörös és zöld színegyensúlyt állítja be. `` `` A gombbal növelheti a zöld szín mennyiségét a képen. A gombbal növelheti a vörös szín mennyiségét a képen. 37

38 Felhasználói kezelőszervek KIJELZŐ KIJELZŐ Formátum Élmaszk Nagyítás Képeltolás F. trapézkorr. Három dimenzió Kilépés Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. `` 4:3: Ez a formátum 4x3 bemeneti jelforrásokhoz való. `` 16:9: 16x9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. `` LBX: Ez a formátum nem 16x9 levélszekrény forráshoz és azon felhasználóknak való, akik külsõ anamorf lencsét használnak 2,35:1 képméretarányú kép megjelenítéséhez teljes felbontás mellett. `` Natív: Ez a formátum az eredeti képméretet jeleníti meg, átméretezés nélkül. `` AUTO.: a megfelelő megjelenítési formátum automatikus kiválasztásához. `` Szuperszéles: Ez az üzemmód a 2,35:1 forrásokat úgy méretezi, hogy 100%-ig kitöltse a kép magasságát, eltávolítva a fekete csíkokat. (a kép bal és jobb oldala levágódik.) Podrobnosti o režimu LBX: 1. Egyes Letter-Box formátumú DVD-ket nem optimalizálnak 16x9 TV-khez. Ilyen helyzetben a kép nem jelenik meg helyesen 16:9 módban. Ilyen esetben 4:3 módban nézze a DVD-t. Pokud obsah není ve formátu 4:3, budou okolo obrazu na obrazovce 16:9 zobrazeny černé pruhy. Ilyen tartalom esetében használhatja az LBX üzemmódot, hogy a képpel a lehető legjobban kitöltse a 16:9 kijelzőt. 2. Ha külsõ, anamorf lencsét használ, az LBX üzemmód lehetõvé teszi olyan 2,35:1 képméretarányú tartalom (anamorf DVD-t és HDTV film jelforrást is beleértve) megtekintését is, ami támogatja az anamorf szélesvásznú megjelenítést és módosították a 16x9 arányú megjelenítéshez széles 2,35:1 kép formájában. V tomto případě nebudou zobrazeny žádné černé okraje. Výkon lampy a svislé rozlišení jsou plně využity. 38

39 Felhasználói kezelőszervek Minden I/O esetében különböző Élmaszk beállítás érvényes. Élmaszk és Nagyítás nem működik egy időben. 16:9 kép 480i/p 576i/p 1080i/p 720p PC 4: x 1080 középen 16: x 1080 középen LBX Natív Auto Szuperszéles 1920 x 1440 középen, majd a középre helyezett 1920 x 1080 felbontású kép megjelenítése Nincs átméretezés, 1:1 leképezés és középre igazítás Ez a formátum az eredeti képet átméretezés nélkül jeleníti meg. Ha ez a formátum van kiválasztva, a megjelenítés típusa automatikusan 16:9 (1920 x 1080) arányú lesz. Ha a forrás 4:3, végezzen automatikus átméretezést 1440 x 1080 értékre Ha a forrás 16:9, végezzen automatikus átméretezést 1920 x 1080 értékre Ha a forrás 16:10, végezzen automatikus átméretezést 1920 x 1200 értékre, és vágjon ki 1920 x 1080 méretű területet a megjelenítéshez 2534 x 1426 (132% nagyítás) méretre méretez, majd a középső 1920 x 1080 méretű képet megjeleníti. Élmaszk Az élmaszk használatával eltávolíthatja a kódolási zajt a videoforrás széléről. Nagyítás `` Nyomja meg a gombot a kép méretének csökkentéséhez. `` Nyomja meg a gombot a kép méretének növeléséhez a vetítővásznon. Képeltolás Nyomja meg a gombot a következő menüben, majd a,, vagy segítségével válasszon egy elemet. Képeltolás Vízszintes Függőleges `` `` Vízszintes: Nyomja meg a gombot, a kivetített kép vízszintes elfordításához. Függőleges: Nyomja meg a gombot, a kivetített kép függőleges elfordításához. F. trapézkorr. Nyomja meg a vagy gombot a képtorzítás függőleges csökkentése érdekében, hogy négyzetesebb képet kapjon. 39

40 Felhasználói kezelőszervek KIJELZŐ KIJELZŐ Három dimenzió 3D mód 3D -> 2D 3D formátum Három dimenzió DLP - Link 3D AUTO 3D szink. ford. Ki Kilépés 3D szink. ford. funkció esetében nincs ez a beállítás. Ki állapotba kerül bekapcsoláskor és forrásváltáskor. A 3D formátum csak 3D 3D időzítés esetében támogatott 58. oldalon. A 3D formátum csak a nem-hdmi 1.4a 3D időzítés esetében támogatott. 3D mód `` DLP-Link: A DLP-Link opció kiválasztásával optimalizált beállításokat használhat a DLP-Link 3D szemüveghez. (Lásd: 17. oldal). `` VESA 3D: A VESA 3D opció kiválasztásával optimalizált beállítást használhat a VESA 3D szemüveghez. (Lásd: 17. oldal). 3D -> 2D `` Három dimenzió: 3D jel megjelenítés. `` L (Bal): A 3D tartalom bal oldali keretét jeleníti meg. `` R (Jobb): A 3D tartalom jobb oldali keretét jeleníti meg. 3D formátum `` Ki: A 3D formátum átalakításának letiltásához nyomja meg a Ki gombot. `` SBS: 3D jel Egymás melletti formátumban való megjelenítése. `` Top and Bottom: 3D jel Top and Bottom formátumban való megjelenítése. `` Frame Sequential: 3D jel Frame Sequential formátumban való megjelenítése. 3D szink. ford. `` Nyomja meg a Be gombot a bal és jobb keretek tartalmának felcseréléséhez. `` Nyomja meg a Ki gombot az alapértelmezett tartalomhoz. 40

41 Felhasználói kezelőszervek BEÁLLITÁS BEÁLLITÁS Nyelv Kivetítés Menü helyzete Audió beállítások Biztonság Vetítő azonosító Nyelv A tobbnyelvű OSD menu kivalasztasa. Használja a gombot az almenü megnyitásához, majd a,, vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Bevitel gombot. Nyelv A Hátsó, asztali és Hátsó, mennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. Kilépés Kivetítés ` ` Első-asztali Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. ` ` Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. ` ` Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. ` ` Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg. 41

42 Felhasználói kezelőszervek Menü helyzete A menü helyzetének módosítása a képernyőn. Vetítő azonosító Az azonosítót (ID) menü segítségével lehet beállítani (tartomány: 0 99), így a felhasználó az egyes kivetítőket az RS232 porton keresztül vezérelheti. Tekintse meg a oldalt az RS232 parancsok teljes listáját illetően. 42

43 Felhasználói kezelőszervek BEÁLLÍTÁS Audió beállítások BEÁLLITÁS Audió beállítások Belső hangszóró Némítás SRS Ki Ki Ki Hangerő Magashang Mélyhang Audió bemenet Alapértelmezett A Némítás funkció mind a belső, mind a külső hangszórók hangerejét befolyásolja. A HDMI audió jeleket nem lehet más képforráshoz hozzárendelni. Belső hangszóró Válasszon a Ki vagy Be között a belső hangszóró ki vagy bekapcsolásához. Némítás `` `` SRS A Be gombbal kapcsolhatja be a néma üzemmódot. A Ki gombbal kapcsolhatja ki a néma üzemmódot. A SRS hangfeldolgozó elemzi az audió bemeneti jelet és optimizálja azt a belső hangszórókra, ezzel átfogóbb élményt nyújtva. `` A Be gombbal kapcsolhatja be a SRS üzemmódot. `` A Ki gombbal kapcsolhatja ki a SRS üzemmódot. Hangerő `` A gombbal csökkentheti a hangerőt. `` A gombbal növelheti a hangerőt. Magashang `` A gombbal csökkentheti a magashangot. `` Nyomja meg a gombot a magashang növeléséhez. Mélyhang `` A gombbal csökkentheti a mélyhangot. `` Nyomja meg a gombot a mélyhang növeléséhez. Audió bemenet Kilépés A kivetítő hátoldalán találhatók az alapértelmezett audio bemenetek. Ezt a lehetőséget az Audió bemenetek bármelyikének az aktuális képforráshoz történő hozzárendeléséhez lehet használni. `` Audió1: VGA1 és VGA2. `` Audió2: Video. 43

44 Felhasználói kezelőszervek BEÁLLITÁS BEÁLLÍTÁS Biztonság Biztonság Biztonsági időzítő Jelszócsere Biztonság Ki Kilépés A jelszó alapértelmezett értéke 1234 (első alkalommal). Adja meg a jelenlegi biztonsági kódot (4 szám) Helytelen biztonsági kód. Adja meg újra. (Utolsó próbálkozás) Biztonság `` Be: A Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. `` Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszóellenőrzés nélkül is bekapcsolhatja a kivetítőt. Biztonsági időzítő Ki lehet választani az idő (Hónap/Nap/Óra) funkciót, hogy beállítsa a kivetítő használati idejét. Ha letelik az idő, újra meg kell adnia a jelszót. Jelszócsere `` Első alkalom: 1. Nyomja meg a gombot a jelszó beállításához. 2. A jelszónak 4 számjegyből kell állnia. 3. Használja a számgombokat a távirányítón az új jelszó megadásához, majd nyomja meg a gombot a jelszó megerősítéshez. `` Jelszócsere: (Ha a távirányítón nincs számbillentyűzet, használja a fel/ le nyilakat a jelszó számjegyeinek megváltoztatására, majd jóváhagyáshoz nyomja meg az Bevitel.) 1. Nyomja meg a gombot a régi jelszó megadásához. 2. Használja a számgombokat az aktuális jelszó megadásához, majd nyomja meg a gombot a megerősítéséhez. 3. Adja meg az új jelszót (4 számjegyű) a távvezérlő számgombjai segítségével, majd nyomja meg a gombot a megerősítéshez. 4. Gépelje be újra az új jelszót, és nyomja meg a gombot a megerősítéséhez. `` Ha 3-szor rossz jelszót adnak meg, a kivetítő automatikusan kikapcsolódik. `` Ha elfelejtette jelszavát, lépjen kapcsolatba a helyi kirendeltséggel támogatásért. 44

45 Felhasználói kezelőszervek BEÁLLITÁS BEÁLLÍTÁS Speciális Logo Logo rögzítés Jelbeszéd Speciális Alapértelmezett Ki Vez. nélk. Ki Kilépés Sikeres logórögzítéshez győződjön meg, hogy a képernyőn levő kép nem haladja meg a kivetítő natív felbontását. (1080p:1920x1080). Vez. nélk. csak a VGA csatlakozóval működik. A vezetékes VGA nem működik és a kivetítő kikapcsolódhat, ha bekapcsolják a vezeték nélküli funkciót. Logo Használja ezt a funkciót a kívánt indítóképernyő beállításához. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. `` Alapértelmezett: Az alapértelmezett induló kép. `` Semleges: Az induló képernyőn nem jelenik meg a logó. `` Felhasználói: Használjon elmentett képet a Logó rögzítés funkció segítségével. Logo rögzítés Nyomja meg a gombot egy, a képernyőn éppen látható kép rögzítéséhez. Jelbeszéd Használja ezt a funkciót a kívánt indítóképernyő beállításához. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. `` Ki: a Ki kiválasztásával kikapcsolja a jelbeszéd funkciót. `` CC1:CC1 nyelv: Amerikai angol. `` CC2:CC2 nyelv (függ a felhasználó TV csatornájától): spanyol, francia, portugál, német, dán. Vez. nélk. A Be gombbal kapcsolhatja be a vezeték nélküli funkciót. 45

46 Felhasználói kezelőszervek Opciók Opciók Bemeneti jelforrás Forrás zár Ki Intenzív hűtés Ki Információ elrejtése Ki Billentyűzet-lezárás Ki Tesztminta Nincs IR Function Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti / letilthatja a bemeneti jelforrásokat. Nyomja meg a gombot az almenübe lépéshez és a kívánt jelforrás kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Bevitel gombot. A kivetítő csak az engedélyezett jelbemeneteket vonja be a keresésbe. Forrás zár `` Be: a kivetítő csak a megadott csatlakozót keresi meg. `` Ki: a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Ha kiválasztják a Be lehetőséget, a ventilátorok gyorsabban forognak. Ez a funkció nagy tengerszint feletti magasság esetén hasznos, ahol ritkább a levegő. Információ elrejtése `` Be: Az információs üzenetek elrejtéséhez válassza a Be lehetőséget. `` Ki: A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. Billentyűzet-lezárás Amikor a billentyűzár funkció be van kapcsolva (Be), a vezérlőpanel zárolva van, de a távirányítóval lehet irányítani a kivetítőt. Az Ki kiválasztásával ismét használhatja a vezérlőpanelt. Tesztminta Tesztminta megjelenítése. Ezek a Rács, Fehérminta és Nincs. IR Function Ha a funkció BE van kapcsolva, a kivetítőt távirányítóval kezelhető az IR vevőn keresztül. A Ki kiválasztásával ismét használhatja a vezérlőpanel gombjait Ki 46

47 Felhasználói kezelőszervek Háttérszín Ezzel a funkcióval Fekete, Vörös, Kék, Zöld vagy Fehér képernyő jeleníthető meg, ha nincs elérhető jel. Alaphelyzet `` Aktuális: Válassza az Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. `` Mind: Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. 47

48 Felhasználói kezelőszervek Opciók Lámpa-beállítás Opciók Lámpa-beállítás Lámpaóra Lámpa emlékeztető Lámpa üzemmód Be Fényes Lámpa nullázása Kilépés Ha a környezeti hőmérséklet működés közben 40 C fölött van, a kivetítő automatikusan Öko üzemmódra vált. Lámpa üzemmód függetlenül állítható 2D vagy 3D-be. Lámpaóra Megjeleníti a kivetítés eltelt idejét. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Lámpa üzemmód `` Eco.: Az Eco. lehetőséggel csökkentheti a vetítőlámpát, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. `` Világos: Válassza a Világos lehetőséget a fényerő növeléséhez. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. 48

49 Felhasználói kezelőszervek Opciók Speciális Opciók Speciális Közvetlen bekapcs. Auto. Kikapcsolás (perc) Elalváskapcsoló (perc) Be Bekapcsolt mód (Készenlét) Aktív Kilépés Ha a Bekapcs. mód (Készenlét) beállítása Öko (<0,5 W) a VGA kimenet és az Audió átmenet kikapcsol ha a kivetítő készenlétben áll. Az elalváskapcsoló visszaáll nullára miután a kivetítőt kikapcsolta. Közvetlen bekapcs. Válassza az Be lehetőséget a közvetlen bekapcsolás módbekapcsolásához. A kivetítő automatikusan bekapcsolódik, amikor feszültség alá helyezik anélkül, hogy megnyomnák a gombot a kivetítő vezérlőpultján, illetve a Üzemkapcsoló gombot a távirányítón. Auto. Kikapcsolás (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Elalváskapcsoló (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Bekapcsolt mód (Készenlét) ` ` Eco. : Válassza az Eco. lehetőséget, hogy további energiát takarítson meg (<0,5W). `` Aktív: Válassza az Aktív lehetőséget, hogy visszatérjen normál készenléti üzemmódba és a VGA kimeneti csatlakozó aktív lesz. 49

50 Függelékek Hibaelhárítás Ha problémát tapasztal a kivetítővel kapcsolatban,forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. Képproblémák A kép nem jelenik meg. `` Ellenőrizze, hogy az összes kábel és tápcsatlakozó megfelelően és biztonságosan rögzül-e, az Üzembe helyezés szakaszban írottak szerint. `` Ellenőrizze, hogy a csatlakozók tüskéi nem hajlottak vagy törtek el. `` Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. `` Győződjön meg arról, hogy eltávolította a lencsevédőt, és a kivetítő bekapcsolt állapotban van. A kép nem éles `` Győződjön meg arról, hogy a lencsevédő ajtó nyitva van. `` Állítson a vetítőlencse fókuszgyűrűjén. `` Győződjön meg arról, hogy a vetítővászon távolsága a tartományon belül van. (Lásd: oldal) A kép megnyúlik, amikor 16:9 képarányú DVD fi lmet játszik le `` Ha a anamorf vagy 16:9 képformátumú DVD filmet játszik le, akivetítő a képet a legjobb minőségben 16:9 beállításban jelenítimeg. `` Ha LBX képformátumú DVD fi lmet játszik le, módosítsa a formátumot LBX beállításra a kivetítő OSD menüjében. `` Ha 4:3 képformátumú DVD fi lmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. `` Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint. `` Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányraa DVD-lejátszón. 50

51 Függelékek A kép túl kicsi vagy túl nagy `` Upravte páčku zoomu na horní straně projektoru. `` Helyezze a kivetítőt a vászonhoz közelebbre vagy messzebbre. `` Nyomja meg a kivetítő kezelő felületén a Menü gombot, és lépjen ide Kijelző Formátum. Próbálja ki a különböző beállításokat. A kép oldalai ferdék: `` Ha lehetséges, helyezze át a kivetítőt úgy, hogy a kivetítő közepe felé nézzen és annak alsó széle alatt legyen. `` Használja a Kijelző F. trapézkorr. lehetőséget az OSD menüből beállításhoz. A kép fordított `` Válassza a BEÁLLITÁS Kivetítés elemet az OSD menüben, és állítsa be a vetítési irányt. Homályos dupla kép. `` Ha megnyomja a 3D Formátum gombot és Ki állapotra vált, elkerülheti, hogy a hagyományos 2D kép homályos, dupla képként jelenjen meg. Két kép, egymás melletti formátumban. `` Ha a bemeneti jel HDMI 1.3 2D 1080i egymás melletti jel, nyomja meg a 3D Formátum gombot és váltson az SBS opcióra. A kép nem jelenik meg 3D-ben. `` Ellenőrizze, hogy nem merült-e ki a 3D szemüveg eleme. `` Ellenőrizze, hogy be van-e kapcsolva a 3D szemüveg. `` Ha a bemeneti jel HDMI 1.3 2D (1080i egymás melletti jel fele), nyomja meg a 3D Formátum gombot és váltson az SBS opcióra. 51

52 Függelékek Egyéb problémák A kivetítő nem reagál semmilyen kezelőszervre `` Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 20 másodpercig, míg újra nem csatlakoztatja. A lámpa kiég, vagy pukkanó hangot ad ki `` Amint a lámpa eléri élettartama végét, kiég és hangos pukkanó hangot hallat. Ilyen esetben a kivetítő nem kapcsolható be mindaddig, amíg a lámpamodult ki nem cserélték. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse A lámpa cseréje rész alatt található eljárásokat. Távvezérlő problémák Ha a távvezérlő nem működik `` Ellenõrizze, hogy a távirányító mûködési szöge vízszintesen és függõlegesen a vetítõ IR vevõihez viszonyítva ±15 -on belül van. `` Győződjön meg arról, hogy a kivetítő és a távirányító között nincssemmiféle akadály. A kivetítőtől 6 méteren belül legyen. `` Győződjön meg arról, hogy helyesen helyezték be az elemeket. `` Cserélje ki a lemerült elemeket. 52

53 Függelékek LED fény jelentése Üzenet Készenléti állapot (Hálózati tápkábel bemenet) Bekapcsolt állapot (Bemelegedés) Lámpa kigyullad Kikapcsolás (hűtés) BE/KÉSZENLÉT LED Hőmérsékletjelző LED Lámpa LED (Zöld/Sárga) (Vörös) (Vörös) Sárga Villogó zöld Zöld Villogó zöld Folyamatosan világít Hiba (Magas hőmérs.) Villogó sárga Nem világít Hiba (Ventilátor hiba) Villogó sárga Villog Hiba (Lámpahiba) Villogó sárga * Az BE/KÉSZENLÉT LED bekapcsolva van, amikor az OSD látható, kikapcsolva van, ha az OSD eltűnik. 53

54 Függelékek OSD üzenetek Kikapcsolás: Kikapcsolja? Nyomja meg újra az üzemkapcsoló gombot. Lámpa figyelmeztetés: Lámpa-figyelmeztetés A lámpa meghaladta hasznos élettartamát. Hőmérséklet-figyelmeztetés: Figyelmeztetés! TÚL MAGAS HŐMÉRSÉKLET Kérjük: 1. Győződjön meg arról, hogy a ki- és bemenő szellőzőnyílások nem tömődtek el. 2. Győződjön meg arról, hogy a környezeti hőmérséklet 45 fok alatt van. Ha a probléma tovább fennáll a fentiek ellenére, Vegye fel a kapcsolatot a szervizközponttal a javítás ügyében. A ventilátor meghibásodott: Figyelmeztetés! A VENTILLÁTOR ELAKADT A vetítõ automatikusan kikapcsolódik. Vegye fel a kapcsolatot a szervizközponttal a javítás ügyében. Megjelenítési tartományon kívül: 54 Tartományon kívül:

55 Függelékek A lámpa cseréje A kivetítő automatikusan érzékeli a lámpa élettartamát. Amikor a lámpa élettartamának vége felé közeledik, megjelenik egy figyelmeztető üzenet. Lámpa-figyelmeztetés A lámpa meghaladta hasznos élettartamát. Amikor ezt az üzenetet látja, vegye fel a kapcsolatot a helyiviszonteladóval vagy szakszervizzel, hogy minél előbbkicserélhesse a lámpát. A lámpa kicserélése előtt legalább 30 percig hagyja hűlni a kivetítőt. Figyelem: Ha a készüléket a mennyezetre szerelték, óvatosan járjon el, amikor kinyitja a lámpa fedelét. Tanácsos védőszemüveget viselni, ha mennyezetre szerelt készülékben cseréli ki a lámpát. Elővigyázatossággal járjon el, nehogy laza tárgyak kiessenek a kivetítőből. Figyelem: Komora lampy je horká! Před výměnou lampy ji nechte ochladit! Figyelem: A személyi sérülés elkerülése érdekében ne ejtse el a lámpaegységet és ne érintse meg az izzó buráját. Az izzó összetörhet, és személyi sérülést okozhat, ha véletlenül elejtik. 55

56 Függelékek Az izzó burkolatát és a lámpát rögzítő csavart nem lehet eltávolítani. Ilyen esetben a kivetítő nem kapcsolható be mindaddig, amíg a lámpaegységet vissza nem helyezik a kivetítőbe. Ne érintse meg a lámpa üvegből készült részeit. A kézről rátapadó zsírtól a lámpa összetörhet. Puha, száraz kendővel tisztítsa meg a lámpaegységet, ha véletlenül hozzáérnek. A lámpacsere menete: A gomb megnyomásával kapcsolja ki a kivetítő tápellátását. 2. Várjon 30 percet, amíg a kivetítő kihűl. 3. Húzza ki a tápkábelt. 4. Lazítsa meg a fedelet rögzítő két csavart Emelje fel és távolítsa el a fedelet A lámpamodulból távolítsa el a két csavart Óvatosan húzza fel a lámpa fogantyúját, majd lassan és óvatosan távolítsa el a lámpaegységet. 4 A lámpaegység visszaszereléséhez végezze el az előző lépéseket fordított sorrendben. 8. Kapcsolja be a kivetítőt, és állítsa vissza a lámpa számlálóját a Lámpa nullázása elem segítségével, miután kicserélte a lámpaegységet. Lámpa nullázása: (i) Nyomja meg a Menü gombot (ii) Válassza az Opciók elemet (iii) Válassza a Lámpa-beállítás elemet (iv) Válassza a Lámpa nullázása elemet (v) Válassza a Igen lehetőséget. 56

57 Kompatibilitási módok Függelékek Számítógép/Video/HDMI/Mac kompatibilitás Jel Felbontás Frissítés (Hz) Videó Analóg HDMI Mac NTSC 720 x O PAL/SECAM 720 x O x O O O VGA 640 x O x ,8 - O - O 640 x O - O 800 x ,3 - O x ,3 (*2) - O O O SVGA 800 x ,2 - O O O 800 x ,1 - O O O 800 x (*2) - O O x (*2) - O O O 1024 x ,1 - O O O XGA 1024 x O O O 1024 x O O O 1024 x (*2) - O O x O O O - HDTV (720p) 1280 x O O O O (*1) 1920 csak RB támogatás (csökkentett feketítés). (*2) 3D időzítés True 3D kivetítőkhöz. (*3) nem támogatott Mac HDMI bemeneti jelhez. 120 Hz-es bemeneti jel függhet a grafikus kártya támogatásától x (*2) - O O x O O O (*3) 1280 x O O O WXGA 1280 x O O O (*3) 1280 x O O O 1366 x O O O WXGA x O - O (*3) 1280 x O O O SXGA 1280 x O O O 1280 x O O - SXGA x O O - UXGA 1600 x O O x O O O x O - HDTV (1080p) 1920 x O O O x O O O O 1920 x O - O - HDTV (1080i) 1920 x O - O - WUXGA 1920 x (*1) - O O O 57

58 Függelékek Jel Felbontás Frissítés (Hz) Videó Analóg HDMI Mac SDTV (576i) 768 x O - O - SDTV (576p) 768 x O - O - SDTV (480i) 640 x O - O - SDTV (480p) 640 x O - O - 3D bemeneti videó kompatibilitás Bemeneti felbontás HDMI 1.4a 3D bemenet HDMI 1.3 3D tartalom Bemeneti időzítés 1280 x 50Hz Fent és lent 1280 x 60Hz Fent és lent 1280 x 50Hz Kerettömörítés 1280 x 60Hz Kerettömörítés 1920 x 50 Hz Egymás melletti (Félkép) 1920 x 60 Hz Egymás melletti (Félkép) 1920 x 24 Hz Fent és lent 1920 x 24 Hz Kerettömörítés 1920 x 50Hz 1920 x 60Hz Egymás melletti Amíg a 3D Formátum 1280 x 50Hz (Félkép) SBS 1280 x 60Hz 1920 x 50Hz 1920 x 60Hz Amíg a 3D formátum Fent és lent 1280 x 50Hz Top and Bottom 1280 x 60Hz 480i HQFS Amíg a 3D Formátum Frame sequential 58

59 Függelékek RS232 parancsok és protokoll funkciólista RS232 csatlakozó érintkező-kiosztása Érintkezőszám Spec. (a kivetítő oldalán) 1 N/A 2 RXD 3 TXD 4 N/A 5 FÖLD 6 N/A 7 N/A 8 N/A 9 N/A 59

60 Függelékek RS232 protokoll funkciólista Baud Rate : 9600 Data Bits: 8 Valamennyi ASCII- Parity: None Optoma parancs HD25/HD25LV után <CR> Command Table. Stop Bits: 1 (kocsivissza-jel) van. Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F XX=00-99, projector s ID, XX=00 is for all projectors Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data ASCII-kódban Bits: 8 a 0D a 0D is the HEX code for <CR> in ASCII code Parity: None Stop <CR> Bits: 1 hexadecimális Flow kódja. Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F XX=01-99, projector's ID, XX=00 is for all projectors SEND to projector 232 ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~0000 (a=7e ) ~9999 (a=7e ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX12 1 7E D Direct Source Commands HDMI1 ~XX E D HDMI2 ~XX12 5 7E D VGA1 ~XX12 6 7E D VGA 2 ~XX E D Video ~XX20 1 7E D Display Mode Cinema ~XX20 4 7E D Reference ~XX20 3 7E D Photo ~XX20 2 7E D Bright ~XX20 9 7E D 3D ~XX20 5 7E D User ~XX21 n 7E a 0D Brightness n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX22 n 7E a 0D Contrast n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX23 n 7E a 0D Sharpness n = 1 (a=31) ~ 15 (a=31 35) ~XX24 n 7E a 0D Color Settings/White Red n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX25 n 7E a 0D Green n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX26 n 7E a 0D Blue n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX33 1 7E D Reset ~XX34 n 7E a 0D BrilliantColor TM n = 1 (a=30) ~ 10 (a=31 30) ~XX E D Dynamic Black Off ~XX E D Low ~XX E D High ~XX35 1 7E D Gamma Film ~XX35 2 7E D Video ~XX35 3 7E D Graphics ~XX35 4 7E D Standard ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 1 7E D Color Space Auto ~XX37 2 7E D RGB\ RGB(0-255) ~XX37 3 7E D YUV ~XX37 4 7E D RGB(16-235) ~XX73 n 7E a 0D Signal Frequency n = -5 (a=2d 35) ~ 5 (a=35) By signal ~XX91 n 7E a 0D Automatic n = 0 disable; n = 1 enable ~XX74 n 7E a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal ~XX75 n 7E a 0D H. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing ~XX76 n 7E a 0D V. Position n = -5 (a=2d 35) ~ 5 (a=35) By timing 60

61 Függelékek ~XX200 n 7E a 0D White Level n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX201 n 7E a 0D Black Level n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX202 n 7E a 0D Saturation n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX203 n 7E a 0D Hue n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX45 n 7E a 0D Color (Saturation) n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX44 n 7E a 0D Tint n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX60 1 7E D Format 4:3 ~XX60 2 7E D 16:9 ~XX60 5 7E D LBX ~XX60 6 7E D Native ~XX60 7 7E D Auto ~XX60 9 7E D Superwide ~XX61 n 7E a 0D Edge mask n = 0 (a=30) ~ 10 (a=31 30) ~XX62 n 7E a 0D Zoom n = -5 (a=30) ~ 25 (a=32 35) ~XX63 n 7E a 0D H Image Shift n = -100 (a=2d ) ~ 100 (a= ) ~XX64 n 7E a 0D V Image Shift n = -100 (a=2d ) ~ 100 (a= ) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 34 30) ~ 40 (a=34 30) ~XX E D 3D Mode DLP-Link ~XX E D 3D Mode IR ~XX E D 3D 2D 3D ~XX E D L ~XX E D R ~XX E D 3D Format Auto ~XX E D SBS ~XX E D Top and Bottom ~XX E D Frame sequential ~XX E D 3D Sync Invert On ~XX E D 3D Sync Invert Off ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Finnish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czechoslovak ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Farsi ~XX E D Vietnamese ~XX E D Indonesian ~XX E D Romanian ~XX71 1 7E D Projection Front-Desktop ~XX71 2 7E D Rear-Desktop ~XX71 3 7E D Front-Ceiling ~XX71 4 7E D Rear-Ceiling ~XX72 1 7E D Menu Location Top Left ~XX72 2 7E D Top Right ~XX72 3 7E D Centre ~XX72 4 7E D Bottom Left ~XX72 5 7E D Bottom Right ~XX77 n 7E aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh mm = 00 (aa=30 30) ~ 12 (aa=31 32) dd = 00 (bb=30 30) ~ 30 (bb=33 30) hh = 00 (cc=30 30) ~ 24 (cc=32 34) ~XX78 1 7E D Security Settings Enable ~XX78 0 7E D Disable(0/2 for backward compatible) ~XX79 n 7E a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39) ~XX80 1 7E D Mute On ~XX80 0 7E D Off (0/2 for backward compatible) ~XX E D Internal Speaker Off ~XX E D On ~XX81 n 7E a 0D Volume(Audio) n = 0 (a=30) ~ 10 (a=31 30) ~XX94 0 7E D SRS Off ~XX94 1 7E D On 2 61

62 Függelékek ~XX95 n 7E a 0D Treble n = 0 (a=30) ~ 10 (a=31 30) ~XX96 n 7E a 0D Bass n = 0 (a=30) ~ 10 (a=31 30) ~XX89 0 7E D Audio Input Default ~XX89 1 7E D Audio1 ~XX89 3 7E D Audio2 ~XX82 1 7E D Logo Default ~XX82 2 7E D User ~XX82 3 7E D Neutral ~XX83 1 7E D Logo Capture ~XX88 0 7E D Closed Captioning Off ~XX88 1 7E D cc1 ~XX88 2 7E D cc2 ~XX E D Source Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D High Altitude On ~XX E D Off (0/2 for backward compatible) ~XX E D Information Hide On ~XX E D Off (0/2 for backward compatible) ~XX E D Keypad Lock On ~XX E D Off (0/2 for backward compatible) ~XX E D Test Pattern None ~XX E D Grid ~XX E D White Pattern ~XX11 0 7E D IR Function Off ~XX11 1 7E D On ~XX E D Background Color Blue ~XX E D Black ~XX E D Red ~XX E D Green ~XX E D White ~XX E D Advanced Direct Power On On ~XX E D Off (0/2 for backward compatible) ~XX106 n 7E a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a= ) (5 minutes for each step). ~XX107 n 7E a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a= ) (30 minutes for each step). ~XX E D Power Mode(Standby) Eco.(<=0.5W) ~XX E D Active (0/2 for backward compatible) ~XX E D Lamp Reminder On ~XX E D Off (0/2 for backward compatible) ~XX E D Lamp Mode Bright ~XX E D Eco ~XX E D Lamp Reset Yes ~XX E D No (0/2 for backward compatible) ~XX E D Reset all Yes ~XX E D Cancel ~XX99 1 7E D RS232 Alert Reset Reset System Alert (MCU) ~XX210 n 7E n 0D Display message on the OSD n: 1-30 characters SEND to emulate Remote ~XX E D Up ~XX E D Left ~XX E D Enter (for projection MENU) ~XX E D Right ~XX E D Down ~XX E D Keystone + ~XX E D Keystone ~XX E D Volume ~XX E D Volume + ~XX E D Brightness ~XX E D Menu ~XX E D Zoom ~XX E D Contrast SEND from projector automatically 232 ASCII Code HEX Code Function Projector Return Description System status INFOn n : 0/1/2/3/4/6/7/8 = Standby/Warming/Cooling/Out of Range/ Lamp fail/fan Lock/Over Temperature/Lamp Hours Running Out 62 3

63 Függelékek READ from projector ASCII Code HEX Code Function Projector Return Description ~XX E D Input Source Commands OKn n : n: 0/1/2/3/4/5 = None/VGA1/VGA2/Video/HDMI1/HDMI2 ~XX E D Software Version OKdddd dddd: FW version ~XX E D Display Mode OKn n : 0/1/2/3/4/5/6= None/Cinema/Reference/Photo/Bright/3D/User ~XX E D Power State OKn n : 0/1 = Off/On ~XX E D Brightness OKn ~XX E D Contrast OKn ~XX E D Aspect Ratio OKn n: 0/1/2/3/4 = 4:3/16:9/LBX/Native/AUTO ~XX E D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold ~XX E D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/Rear-Desktop/Front-Ceiling/Rear-Ceiling ~XX E D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: LampHour cc: source n: 00/01/02/03/04/05 = None/VGA1/VGA2/Video/HDMI1/HDMI2/ dddd: FW version e : Display mode 0/1/2/3/4/5/6 None/Cinema/Reference/Photo/Bright/3D/User ~XX E D Model name OKn n:1=hd25; n: 2=HD25LV ~XX E D Lamp Hours OKbbbb bbbb: LampHour ~XX E D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

64 Függelékek Mennyezetre szerelés Jegyezze meg, hogy a helytelen telepítés miatti sérülés érvényteleníti a garanciát A kivetítő sérülésének elkerülése érdekében kérjük, használja az Optoma által ajánlott szerelőkészletet a felszereléshez. Amennyiben harmadik fél által forgalmazott mennyezetre szerelő készletet kíván használni, győződjön meg arról, hogy a kivetítőt tartó konzol rögzítésére szolgáló csavarok megfelelnek az alábbi előírásokkal: `` Csavar típusa: M3*3 `` Maximális csavar hosszúság: 10mm `` Minimális csavar hosszúság: 7,5 mm Figyelem: 1. Ha más gyártótól vásárol mennyezetre szerelő konzolt, megfelelő méretű csavarokat használjon a kivetítő rögzítéséhez. A szerelőlemez vastagságától függően a csavar mérete eltérő lehet. 2. Győződjön meg arról, hogy a mennyezet és a kivetítő alja között legalább 10 cm távolság van. 3. A kivetítőt ne telepítse hőforrás közelében. 97,00 47,88 82,30 72,05 76,40 89,75 110,00 137,20 55,00 233,30 93,50 Objektív 59,00 89,75 323,60 Egység: mm 64

65 Függelékek Optoma globális képviseletek Szerviz- és támogatásai információkért vegye fel a kapcsolatot a helyi képviselettel. USA 3178 Laurelview Ct. Fremont, CA 94538, USA Kanada 2420 Meadowpine Blvd., Suite #105 Mississauga, ON, L5N 6S2, Canada Közép-Amerika 3178 Laurelview Ct. Fremont, CA 94538, USA Európa 42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK Szerviz Tel.: +44 (0) Benelux BV Randstad BW Almere Hollandia Franciaország Bâtiment E avenue Edouard Vaillant Boulogne Billancourt, France Spanyolország C/ José Hierro,36 Of. 1C Rivas VaciaMadrid, Spanyolország services@optoma.com services@optoma.com services@optoma.com +44 (0) (0) service@tsc-europe.com +31 (0) (0) savoptoma@optoma.fr

66 Függelékek Németország Wiesenstrasse 21 W D40549 Düsseldorf, Németország Skandinávia Lerpeveien Drammen Norvégia +49 (0) (0) info@optoma.de info@optoma.no PO.BOX Drammen Norvégia Korea WOOMI TECH.CO.,LTD. 4F, Minu Bldg , Kangnam-Ku, seoul, , KOREA Japán 東 京 都 足 立 区 綾 瀬 株 式 会 社 オーエスエム サポートセンター: Tajvan 12F., No.215,Sec. 3, Beixin Rd., Xindian Dist., New Taipei City 231, Taiwan, R.O.C. Hongkong Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Cheung Sha Wan, Kowloon, Hong Kong Kína 5F, No. 1205, Kaixuan Rd., Changning District Shanghai, , China info@osscreen.com services@optoma.com.tw asia.optoma.com

67 Szabályzatok és biztonsági előírások Ez a függelék a kivetítővel kapcsolatos, általános megjegyzéseket tartalmazza. FCC nyilatkozat Függelékek Ezt az eszközt megvizsgálták és megállapították, hogy a B osztályú digitális eszközökre vonatkozó határértékeket teljesíti az FCC Szabályzat 15. fejezete szerint. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. Ez a készülék rádiófrekvenciás energiát kelt, használ és sugározhat, és ha nem a használati utasításnak megfelelően helyezték üzembe és használják, károsan zavarhatja a rádiótávközlést. Arra azonban nincs garancia, hogy egy speciális telepítésben nem lép fel interferencia. Ha a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, amely a készülék ki- és bekapcsolásával határozható meg, akkor a felhasználó kötelessége, hogy megkísérelje az interferencia kiküszöbölését az alábbi lehetőségek közül egy vagy több alkalmazásával: Irányítsa másfelé vagy helyezze át a vevőantennát. Növelje a távolságot az eszköz és a vevőkészülék között. Az eszközt más áramkörhöz kapcsolódó fali dugaszolóaljzatba csatlakoztassa, mint amelyhez a vevőkészülék csatlakozik. Kérjen segítséget kereskedőjétől vagy gyakorlott rádió/televízió szakembertől. Megjegyzés: Árnyékolt kábelek Minden más számítástechnikai eszközhöz való csatlakoztatás árnyékolt kábelekkel történik az FCC előírásoknak való megfelelés érdekében. Figyelem A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által biztosított jogát, hogy ezt a kivetítőt működtesse. Üzemi feltételek Ez a berendezés megfelel az FCC-szabályzat 15. részében foglaltaknak. A működtetésnek az alábbi két feltétele van: 1. A készülék nem okozhat káros interferenciát, és 2. A készüléknek minden zavart fogadnia kell, beleértve a nem kívánatos működést okozó zavarokat is. Megjegyzés: Kanadai felhasználók Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabványnak. Remarque à l intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la normenmb-003 du Canada. 67

68 Függelékek Nyilatkozat az EU szabályok kielégítéséről y y y EMC irányelv 2004/108 EK (módosításokkal együtt) Kisfeszültségű 2006/95 EK irányelv R & TTE irányelv 1999/5 EK (ha a termék RF funkcióval rendelkezik) Utasítások az eszköz megfelelő selejtezését illetően Az elektronikus berendezés kiselejtezése esetén ne dobja a lakossági szeméttárolóba. A minimális szennyezés és a környezet lehető legnagyobb mértékű védelme érdekében dolgozza fel újra. 68

69 Kereskedelmi márkák Függelékek A DLP a Texas Instruments kereskedelmi márkája. IBM az International Business Machines Corporation kereskedelmi márkája, vagy bejegyzett kereskedelmi márkája. Macintosh, Mac OS X, imac, és PowerBook az Apple Inc. kereskedelmi márkája, bejegyezve az Egyesült Államok és más országok területén. A Microsoft, Windows, Windows Vista, Internet Explorer és PowerPoint márka, vagy bejegyzett márka a Microsoft Corporation tulajdona az Egyesült Államokban és/vagy más országokban. A HDMI, A HDMI Logo és High-Definition Multimedia Interface márka vagy bejegyzett márka a HDMI Licensing LLC tulajdona.. A SRS bejegyzett márka a SRS Labs, Inc. tulajdona, a WOW HD technológia a SRS Labs, Inc. licence alapján beépítve. A WOW HD jelentősen javítja az audió lejátszás minőségét, dinamikus 3D szórakoztató élményt nyújtva, mély, gazdag mélyhangokkal és magas frekvenciájú tisztasággal. A jelen felhasználói könyvben megemlített más termék és vállalat nevek lehetnek márkák, vagy bejegyzett márkák a megfelelők tulajdonában. 69
