1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos megjegyzés..2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...5 Termékfunkciók...5 Bevezetés...6 A csomag bemutatása...6 A termék áttekintése...7 Főegység...7 Vezérlőpult...8 Csatlakozóaljzatok...9 Távvezérlő...10 Üzembe helyezés...11 A kivetítő csatlakoztatása A vetítőlencse beszerelése Csatlakoztatás számítógéphez/notebook számítógéphez...12 Csatlakoztatás videó jelforrásokhoz...13 A kivetítő be- és kikapcsolása...14 A kivetítő bekapcsolása...14 A kivetítő kikapcsolása...15 Figyelmeztető jelzés...16 A kivetített kép beállítása...17 A kivetítő magasságának beállítása...17 A kivetítő helyzetének beállítása...18 Felhasználói kezelőszervek...19 Vezérlőpult és távirányító...21 Vezérlőpult...21 Távvezérlő...23 A távvezérlő kód beállítása...25 Kábel csatlakoztatása a vezetékes távvezérlőhöz...26 Képernyőn megjelenő menük...27 Üzemeltetés...27 A menürendszer...28 KÉP...30 KÉP Speciális...32 KIJELZŐ...34 KIJELZŐ Geometria *...37 KIJELZŐ PIP...39 KIJELZŐ Három dimenzió...40 BEÁLLITÁS...41 BEÁLLITÁS Lencse funkciók...43 BEÁLLITÁS Biztonság...44 BEÁLLITÁS Jel (RGB)...45 BEÁLLITÁS Jel (Videó)...46 BEÁLLÍTÁS Audió beállítások BEÁLLITÁS Speciális...48 BEÁLLITÁS Hálózat...49 BEÁLLÍTÁS Kép összefűzés *...54 Opciók...55 LEHETŐSÉGEK Lámpa-beállítások Opciók Távvezérlő beáll...58 LEHETŐSÉGEK Speciális...59 Network Application System - Bevezetés *...60 A WebControl használata...60 A kártyaolvasó használata...67 Az Optoma Presenter használata...70 Függelékek...74 Hibaelhárítás...74 A kép problémák...74 Lámpacsere...78 Az AFCM cseréje...80 A Geo modul cseréje...82 Kompatibilitási módok...83 Távoli gomb kód...85 RS232 parancsok és protokoll funkciólista...86 RS232 csatlakozó érintkező-kiosztása...86 RS232 protokoll funkciólista...87 Mennyezetre szerelés...91 Optoma globális képviseletek...92 Szabályzatok és biztonsági előírások...94 FCC nyilatkozat...94 Megfelelőségi nyilatkozat az EU országai számára

2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékeltkiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. A osztályú kibocsátási határértékek Ez az A osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz ruhával tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/rongálódás (egyebek között) az alábbiakra terjed ki: -- A készüléket elejtették. -- A tápkábel vagy a dugó megsérült. -- Folyadék ömlött a kivetítőre. -- A kivetítőt esőnek vagy nedvességnek tették ki. -- Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. 2

3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található figyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Figyelmeztetés- Ne nézzen a projektor lencséjébe, amikor a lámpa ég. Az erős fény károsíthatja a szemét. Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. A lámpa cseréjekor hagyja lehűlni a készüléket. Kövesse az oldalon lévő utasításokat. A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha fi gyelmeztető üzenetek jelennek meg. A lámpamodul kicserélése esetén a képernyőn megjelenő Opciók Lámpabeállítások menü Lámpa visszaállítása funkció segítségével állítsa vissza a lámpa számlálóját (lásd 57 oldal). A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 60 másodperc szükséges. Ne használja a lencsevédő kupakot, ha a kivetítő működik. Amikor a lámpa közeledik élettartama végéhez, megjelenik a Lámpa-figyelmeztetés: A lámpa meghaladta hasznos élettartamát. üzenet a képen. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. Ne nézzen a távvezérlő lézermutatójának fényébe vagy irányítsa azt valakinek a szemébe. A lézermutató maradandó szemkárosodást okozhat. Ne szállítsa úgy a projektort, hogy bármelyik lencse fel van szerelve. 3

4 Használattal kapcsolatos megjegyzés Teendők: A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a készüléket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Ne: Zárja el a készülék házának szellőzést szolgáló nyílásait. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi helyzetekben: -- Rendkívül meleg, hideg vagy párás helyen. `` Ügyeljen arra, hogy a helyiség hőmérséklete 5 C és 40 C között legyen `` Relatív páratartalom: 10% 85% -- Nagymennyiségű pornak és piszoknak kitett helyen. -- Erős mágneses teret gerjesztő készülék közelében. -- A közvetlen napsütésben. 4

5 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a kivetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. Termékfunkciók XGA (1024 x 768)/WXGA (1280 x 800) natív felbontás HD-kompatibilis 1080p támogatott Kiegészítő opcionális lencse Széles lencsemozgatási tartomány a rugalmas beszerelhetőségért Egylámpás rendszer Átfogó bemeneti/kimeneti terminálok és vezérlő interfészek Hálózatkezelés támogatása 5

6 Bevezetés A csomag bemutatása A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Amennyiben bármi hiányzik, vegye fel a kapcsolatot az Optoma szervizközpontjával. Projektor lencsetakaróval Tápkábel 3,0 m NOTE AA Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő 1,8 m VGA kábel Távvezérlő AA 2 AA elem Dokumentáció: Felhasználói kézikönyv Garanciakártya Gyors üzembe helyezési útmutatókártya WEEE kártya (EMEA-országok számára) Távvezérlő adapter * 6

7 Bevezetés A termék áttekintése Főegység NOTE Ne takarja le a projektor szellőzőnyílásait, és hagyjon legalább 30 cm helyet a szellőzőnyílások körül az akadálytalan légáramlás biztosítása érdekében. 1. Szellőzés (bemenet) 8. Szellőzés (kimenet) 2. Kivetítő lencsék 9. Vezérlőpult 3. Lencsegyűrű takaró 10. Bemeneti / kimeneti csatlakozók 4. Infravörös érzékelők 5. LED jelzőfények 6. Lámpa ajtó 7. Dőlésszög-beállító lábak 11. Tápkapcsoló 12. AFCM ajtó 13. Tápcsatlakozó-aljzat 7

8 Bevezetés Vezérlőpult Ki 2. Tápkapcsoló gomb 3. Retesz 4. Forrás 5. Nagyítás 6. Fókusz 7. Eltolás 8. VGA 1 9. VGA Menü 11. Újraszinkr 12. DVI-D 13. HDMI 14. Négyirányú kiválasztógombok 15. Enter 16. YPbPr 17. BNC 18. AV Némítás 19. Info. (Információ) 20. S-Videó 21. Videó 8

9 Bevezetés Csatlakozóaljzatok NOTE (*) Az alapmodellnél nincs támogatva. 1. VGA kimeneti csatlakozó (átvezető kimeneti csatlakozó monitorhoz) 2. RS-232 csatlakozó (9-tűs DIN) 3. VGA 1-In/SCART csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr) 4. VGA 2 csatlakozó (PC analóg jel/komponens videó bemenet/ HDTV/YPbPr) 5. DVI-D csatlakozóaljzat 6. HDMI csatlakozóaljzat 7. Kompozit videó bemeneti csatlakozó 8. S-Videó bemeneti csatlakozó 9. Komponens videó bemeneti csatlakozó (YPbPr) 10. BNC bemeneti csatlakozó (YPbPr/RGBHV) 11. 3D szinkr. kimeneti (5 V) csatlakozó Voltos relékapcsoló csatlakozó (12 V, 250 ma, 3,5 mm-es Mini Jack) 13. Vezetékes távvezérlő be-/kimenete (3,5 mm-es jack) 14. Audió kimeneti csatlakozó (3,5 mm-es Mini Jack) * 15. Audió bemeneti csatlakozó (3,5 mm-es Mini Jack) * 16. Bal/jobb RCA audio bemeneti csatlakozó * 17. PTápkapcsoló 18. Tápcsatlakozó-aljzat 19. RJ-45 hálózati csatlakozó 20. Mini USB B csatlakozó (USB-n keresztüli megjelenítéshez) * 21. Kensington zár csatlakozója 22. USB A csatlakozó / (vezetéknélküli dongle) * 9

10 Bevezetés Távvezérlő NOTE Számbillentyűzet (jelszóbevitelhez, a 0 kivételéve; a 0 nem szerepelhet a jelszóban) Bekapcsolt állapot Készenlét Funkció / 2. Funkció (Programozható lásd 58.o.) 4. Lencse funkció: (1) Lencse fókusz (2) Lencse Nagyítás (3) Lencsemozgatás 5. LED jelzőfény 6. Forrás 7. Hangerő +/- 8. Retesz 9. Trapézkorrekció 10. Megjelenítési mód 11. HDMI 12. DVI 13. Újraszinkr. 14. Információ 15. Számbillentyűzet 16. YPbPr 17. Mind 18. Videó 19. Azonosító 20. BNC 21. VGA VGA S-Video 24. Formátum (képméret-arány) 25. Menü 26. Négyirányú kiválasztógombok 27. Enter 28. Teszt minta 29. AV némítás

11 Üzembe helyezés A kivetítő csatlakoztatása NOTE A lencse beszerelése vagy cseréje előtt kapcsolja ki a projektort. A lencse beszerelése közben ne használja a távirányítót vagy a kivetítő billentyűzetét a lencsemozgás vagy a nagyítás/ fókusz beállítására. A vetítőlencse beszerelése Figyelmeztetés: Ne szállítsa úgy a projektort, hogy bármelyik lencse fel van szerelve A lencsék felszerelésének menete: 1. Vegye le a lencsegyűrő takarót Vegye le a lencsevédő sapkát úgy, hogy azt balra forgatja Húzza meg a rudat a zár kioldásához Ügyeljen rá, hogy a lencse címkéje felfelé nézzen, majd nyomja a helyére a lencsét Forgassa el jobbra a lencsét a lencse rögzítéséhez Lassan és óvatosan húzza ki a lámpamodul. 6 11

12 Üzembe helyezés Csatlakoztatás számítógéphez/notebook számítógéphez Számítógéphez/Notebook Számítógéphez 1 Audió kimenet 2 3 MOLEX Monitor 4 3 molex Számítógéphez/Notebook Számítógéphez NOTE Az egyes országokban eltérő alkalmazások miatt egyes térségekben a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő 12 R V kimenet 1. HDMI kábel * 6. Audio kábel * 2. DVI-D kábel* 7. Hálózati kábel * 3. VGA kábel V DC jack * 4. USB kábel * 9. Audió kábel Jack/RCA * 5. RS232 kábel * 10. Hálózati tápkábel

13 Üzembe helyezés Csatlakoztatás videó jelforrásokhoz DVD-lejátszó, Set-top Box, HDTV vevőkészülék Audió kimenet 1 2 Kompozit videó kimenet 3 4 S-Video kimenet NOTE 2 10 R 12 V 3,5 mm-es jack 7 Táp N.C. N.C. NOTE Az egyes országokban eltérő alkalmazások miatt egyes térségekben a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő 8 DVD-lejátszó, Set-top Box, HDTV vevőkészülék 1. HDMI kábel * 2. RCA komponens kábel az YPbPr-hez * +12 V kimenet érintkezős - 3 RCA komponens/hdtv adapter * 7. BNC kábel * 3. RCA/RCA audió kábel * V 3,5 mm-es jack * 4. Kompozit videó kábel * 9. Audió kábel Jack/RCA * 5. S-Video kábel * 10. Hálózati tápkábel 13

14 Üzembe helyezés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása NOTE Ha az Üzemmód (Készenlét) Öko beállításon van, és a projektor készenléti üzemmódba lép, akkor a VGA kimenet és az RJ45 csatlakozók kikapcsolnak. 1. Csatlakoztassa a tápkábelt. Kapcsolja be a kapcsolót 1 ekkor az üzemjelző LED elkezd pirosan villogni. 2. Kapcsolja be a lámpát a projektor hátoldalán vagy a távvezérlőn lévő gomb megnyomásával. A üzemjelző LED kék színűre vált. 2 Az induló kép körülbelül 10 másodperc elteltével megjelenik. A kivetítő első használatakor megkéri a kívánt nyelv és energiatakarékos mód beállítására. 3. Kapcsolja be a megtekintendő jelforrást (számítógép, notebook számítógép, video lejátszó stb.). A kivetítő automatikusan érzékeli a forrást. Amennyiben nem, nyomja meg a menü gombot és lépjen az Opció menübe. Győződjön meg arról, hogy a Forrás zár beállítása Ki. Ha egyszerre több jelforrást csatlakoztat, használja a közvetlen forrás gombokat a vezérlőpanelen vagy a távvezérlőn a bemenetek közötti váltáshoz. 1 NOTE Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. 14 2

15 Üzembe helyezés A kivetítő kikapcsolása 1. Nyomja meg a Készenlét gombot a távvezérlőn, vagy a Ki gombot a vezérlőpanelen a projektor kikapcsolásához. 1 A következő üzenet jelenik meg a vásznon. Nyomja meg ismét a Készenlét gombot a távvezérlőn, vagy a Ki gombot a vezérlőpanelen 1 a jóváhagyáshoz, máskülönben az üzenet 15 másodperc multán eltűnik. A gomb második megnyomására a projektor kikapcsol. 2. A hűtőventilátorok ilyenkor még kb. 60 másodpercig tovább működnek az üzemjelző LED eközben kéken villog. Amikor az üzemjelző LED pirosra vált, akkor a projektor készenléti módba lépett. Ha szeretné visszakapcsolni a projektort, akkor meg kell várnia, hogy a hűtési ciklus befejeződjön, és a készülék készenléti módra váltson. Készenléti módban egyszerűen csak nyomja meg a gombot a projektor hátulján vagy a távvezérlőn, és a projektor ismét bekapcsol Kapcsolja le a kapcsolót Húzza ki a projektor tápkábelét az elektromos csatlakozóaljzatból és a projektorból. 5. A kikapcsolást követően ne kapcsolja be azonnal a kivetítőt

16 Üzembe helyezés NOTE Vegye fel a kapcsolatot a legközelebbi felhatalmazott szervizközponttal, ha kivetítőn az alábbi jelenségeket tapasztalja. További információkért lásd a oldalt. Figyelmeztető jelzés Ha a figyelmeztető lámpák (lásd alább) bekapcsolódnak, a kivetítő automatikusan kikapcsol: A LÁMPA LED folyamatosan narancssárgán világít, az ÜZEMJELZŐ LED pedig pirosan villog. Ha a HŐMÉRSÉKLET LED folyamatos vörös színnel világít és az ÜZEMJELZŐ LED pirosan villog. Ez azt jelzi, hogy a kivetítő túlmelegedett. Normális esetben a kivetítőt lehűlés után újra be lehet kapcsolni. Ha a HŐMÉRSÉKLET LED vörös színnel villog és az ÜZEMJELZŐ LED pirosan villog. Húzza ki a tápkábelt, várjon 30 másodpercig és próbálkozzon újra. Ha a figyelmeztető fény újra kigyullad, segítségért vegye fel a kapcsolatot a legközelebbi szervizzel. 16

17 Üzembe helyezés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához Keresse meg azt az állítható lábat a kivetítő alján, amelyen állítani szeretne. Forgassa el az állítható gyűrűt az óramutató járásával ellentétes irányba a kivetítő vagy számláló emeléséhez, illetve az óramutató járásával megegyező irányba a lejjebb eresztéséhez. Szükség esetén ismételje meg a többi lábbal. Dőlésszög-beállító lábak Dőlésszög-beállító gyűrű 17

18 Üzembe helyezés A kivetítő helyzetének beállítása A kivetítő helyének kiválasztásakor vegye figyelembe a vászon méretét és alakját, a konnektorok elhelyezkedését, valamint a kivetítő és a többi felszerelés közti távolságot. XGA WXGA 60%H 50%H Szélesség (Sz) Magasság (Ma) Szélesség (Sz) Magasság (Ma) 60%H 50%H 18%W 18%W 10%W 10%W NOTE Ezek a táblázatok csupán hivatkozási célt szolgálnak. Lencsék Optoma modell név A02 A01 A03 Fókusztávolság (f) (mm) 18,07 14,05 22,61 F-szám 2 2,3 2,3 Nagyítási tartomány (Arány) 1,25 1,28 1,9 Nagyítás és fókusz beállítás Motoros Motoros lencsemozgatás (XGA) Horizontális: +/- 18%, Függőleges: +/- 60% Motoros lencsemozgatás (WXGA) Horizontális: +/- 10%, Függőleges: +/- 50% 18

19 Üzembe helyezés NOTE Vetítési távolság: A lencse és a kivetítő közti távolság. A02 Vetítési távolság (mm) Képméret XGA WXGA (hüvelyk) Széles Tele Széles Tele A01 Képméret XGA Vetítési távolság (mm) WXGA (hüvelyk) Széles Tele Széles Tele

20 Üzembe helyezés A03 Képméret XGA Vetítési távolság (mm) WXGA (hüvelyk) Széles Tele Széles Tele

21 Vezérlőpult és távirányító Vezérlőpult A vezérlőpult használata Ki Bekapcsolt állapot Retesz Forrás Nagyítás FÓKUSZ Eltolás VGA 1 VGA 2 Menü Kapcsolja ki a projektort. Kapcsolja be a projektort. A beépített retesz nyitása/zárása. Nyomja meg a FORRÁS gombot a bemeneti jelforrás kiválasztásához. Lencse nagyítás funkció beállítása. Lencse fókusz funkció beállítása. Lencsemozgatás beállítása fel/le/ jobbra/balra. Nyomja meg a VGA 1 gombot, hogy a VGA1-IN csatlakozót válassza ki forrásként. Nyomja meg a VGA 2 gombot, hogy a VGA2-IN csatlakozót válassza ki forrásként. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. 21

22 A vezérlőpult használata Újraszinkr. DVI-D HDMI Négyirányú kiválasztógombok Enter YPbPr BNC AV Némítás Info. (Információ) S-Videó Videó Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Nyomja meg a DVI-D gombot, hogy a DVI-D csatlakozót válassza ki forrásként. Nyomja meg a HDMI gombot, hogy a HDMI csatlakozót válassza ki forrásként. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez Megerősíti a választást. Nyomja meg az YPbPr gombot a komponens videóforrás kiválasztásához. Nyomja meg a BNC gombot, hogy a BNC (YPbPr/RGBHV) csatlakozót válassza ki forrásként. Ideiglenesen ki-/bekapcsolja a hangot és a képet. A projektor információinak megjelenítése. Nyomja meg a S-Videó gombot, hogy a S-Videó csatlakozót válassza ki forrásként. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. 22

23 Távvezérlő A távvezérlő használata Bekapcsolt állapot Kapcsolja be a projektort. Készenlét Kapcsolja ki a projektort. 1. funkció 1. funkció beállítása 2. funkció 2. funkció beállítása Lencse fókusz Lencse Nagyítás Lencsemozgatás LED jelzőfény Forrás Hangerő +/- Retesz Trapézkorrekció Megjelenítési mód HDMI DVI Újraszinkr. Info. (Információ) Lencse fókusz funkció beállítása. Lencse nagyítás funkció beállítása. Lencsemozgatás beállítása fel/le/ jobbra/balra. A lencse funkció állapotát jelzi. A használatban lévő LED jelzőfény világít. Nyomja meg a FORRÁS gombot a bemeneti jelforrás kiválasztásához. Használja a hangerő növelésére, illetve csökkentésére. A beépített retesz nyitása/zárása. A kivetítő megdöntése által okozott képtorzítás kioltására való. Válassza ki a megjelenítési módot a Prezentáció, Fényes, Mozi, srgb, Tábla, Osztályterem, DICOM SZIM., 3D, ISF nappal, ISF éjszaka és Felhasználói közül. Nyomja meg a HDMI gombot, hogy a HDMI csatlakozót válassza ki forrásként. Nyomja meg a DVI gombot, hogy a DVI-D csatlakozót válassza ki forrásként. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. A projektor információinak megjelenítése. 23

24 A távvezérlő használata Számbillentyűzet YPbPr Mind Videó Azonosító BNC VGA 2 VGA 1 S-Videó Formátum Menü Négyirányú kiválasztógombok Enter Teszt minta AV némítás A Biztonsági beállításokban jelszó beviteléhez nyomja meg a 1-9 számokat. A YPbPr megnyomásával válassza ki a komponens videó (YPbPr) bemeneti csatlakozó forrást. Az alapértelmezett távvezérlő kód visszaállítása. Nyomja meg a Videó gombot a kompozit videó jelforrásra kapcsoláshoz. A távvezérlő kód beállítása. Nyomja meg a BNC gombot, hogy a BNC (YPbPr/RGBHV) csatlakozót válassza ki forrásként. Nyomja meg a VGA 2 gombot, hogy a VGA2-IN csatlakozót válassza ki forrásként. Nyomja meg a VGA 1 gombot, hogy a VGA1-IN csatlakozót válassza ki forrásként. Nyomja meg a S-Videó gombot, hogy a S-Videó csatlakozót válassza ki forrásként. Válassza ki a kívánt képméretarányt. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Megerősíti a választást. A teszt minta megjelenítése. Ideiglenesen ki-/bekapcsolja a hangot és a képet. 24

25 A távvezérlő kód beállítása Alapértelmezett kód beállítás: 00 A távvezérlő alapértelmezett kódját a Mind gomb folyamatos nyomva tartásával lehet beállítani. Tartsa nyomva ezt a gombot addig (kb. 3 másodpercig), amíg a LED gyors egymásutánban hármat nem villan. A projektor távvezérlőjének kódjától függetlenül a távvezérlő képes egyszerre több projektort is vezérelni, amennyiben a távvezérlő kódja az alapértelmezett beállításon van. A távvezérlő kód beállítása: 01 ~ 99 A távvezérlő kódjának módosításához tartsa nyomva az Azonosító gombot addig (kb. 3 másodpercig), amíg a LED el nem kezd lassan villogni, majd a számgombok (01 99) segítségével adja meg a kódot. Ha a beállítás sikeres, akkor a LED gyors egymásutánban hármat villan. Ha a beállítási műveletet nem hajtja végre 10 másodpercen belül, akkor a folyamat megszakad, és megmarad az eredeti távvezérlő kód. Alvás mód A távvezérlő az alábbi esetekben lép alvás módba: Ha nem nyom meg gombot Ha több gombot nyom meg egyszerre Ha egy gombot 60 másodpercen keresztül folyamatosan nyomva tart Háttérvilágítás A háttérvilágítás bármelyik gomb megnyomására bekapcsol Ha a háttérvilágítás 10 másodpercen keresztül üzemel, és nem használja a távvezérlőt, akkor az 5 másodpercen belül fokozatosan elhalványodik. 25

26 Felhasználói kezelőszervek Kábel csatlakoztatása a vezetékes távvezérlőhöz Távvezérlő csatlakoztatása a projektorhoz kábel segítségével Az infravörös jeladó kikapcsol. Nincs szükség extra beállításokra. Projektor (I) Projektor (II) NOTE (*) Opcionális kiegészítő Legfeljebb 20 méter hosszú kábelt használjon; ennél hosszabb kábel használata esetén előfordulhat, hogy a távvezérlő nem működik megfelelően Audio kábel jack/jack * 2. Távvezérlő adapter (3,5 mm 2,5 mm-es mini jack) *

27 Képernyőn megjelenő menük A projektor többnyelvű képernyőmenüvel (OSD) rendelkezik, mely lehetővé teszi a kép beállítását és a különböző beállítások módosítását. A projektor automatikusan felismeri a forrást. Üzemeltetés 1. Az OSD menü megnyitásához, nyomja meg a Menü gombot a távvezérlőn vagy a vezérlőpanelen. 2 Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Enter gombot az almenübe történő belépéshez. 3. A gombok segítségével válassza ki a kívánt elemet az almenüben, majd nyomja meg a vagy Enter gombot a további beállítások megtekintéséhez. A beállításokat a gombbal lehet módosítani. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Nyomja meg az Enter gombot a megerősítéshez, és a főmenübetörténő visszatéréshez. 6. A kilépéshez nyomja meg ismét a Menü gombot. Az OSD menü bezáródik és a kivetítő automatikusan menti az új beállításokat. Főmenü Beállítások Almenü 27

28 A menürendszer NOTE Main Menu Sub Menu Settings A képernyőmenük (OSD) eltérőek, attól függően, hogy milyen jelforrást és projektortípust használ. (*) Opcionális funkció KÉP Megjelenítési mód Fényerő Kontraszt Élesség Szín Árnyalat Speciális Zajcsökkentés BrilliantColor Gamma DynamicBlack TrueVivid Színhőmérséklet Színtér Színtér (HDMI) Prezentáció / Világos / Mozi / srgb / Tábla / Osztályterem / DICOM szim. / ISF Day / ISF Night / Három dimenzió / Felhasználói -50~50-50~50 1~15-50~50-50~50 0~10 0~10 Film / Videó / Grafika / Szabvány Ki / Be 0~5 Meleg / Közepes / Hideg AUTO / RGB / YUV AUTO / RGB (0-255) / RGB (16-235) / YUV Színbeállítás Vörös erősítés / Zöld erősítés / Kék erősítés / Vörös kivezé rlés / Zöld kivezérlés / Kék kivezérlés / Alaphelyzet / Igen Bemeneti jelforrás VGA1 / VGA2 / HDMI / DVI / BNC / Komponens / S-Video / Videó / Pendrive / Hálózati megjelenítő / USB-s megjelenítő Kilépés KIJELZ Formátum (XGA) Formátum (WXGA) Nagyítás Élmaszk Vízszintes képeltolás Függőleges képeltolás * Geometria Ki Trapézkorrekció 4 sarok Ív PC mód 4:3 / 16:9-I / 16:9-II / LBX / AUTO 4:3 / Frame Sequential / 16:9 / LBX / AUTO -20~50 0~5-50~50-50~50 Vízszintes / Függőleges / Homorú / hordó görbület / Forgatá / Digitális eltolás Pont 1 / Pont 2 / Pont 3 / Pont 4 / Pont 5 / Pont 6 / Pont 7 / Pont 8 / Pont 9 F. trapézkorr. PIP Képernyő -20~20 PIP helye BEÁLLITÁS Három dimenzió Nyelv Kivetítés PiP méret 1/16 / 1/25 / 1/36 PIP forrás Csere Kilépés 3D mód Ki / DLP-Link / VESA 3D 3D szink. ford. Ki / Be Kilépés English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / Suomi / Русский / ελληνικά / / Čeština / یعربي / فارس / / / / / Türkçe / Tiếng Việt Képernyőtípus Menü helyzete Pont 9 / F/F kiterjesztes Lencse funkciók Biztonság Fókusz Nagyítás Lencsemozgatás Lencse típus Lencse kalibráció Blending Pattern Kilépés Biztonsági időzítő Jelszócsere Biztonság Kilépés Zár / Felold A01 / A02 / A03 Igen / Nem Ki / Zöld / Bíborvörös Hónap / Nap / Óra / Kilépés Ki / Be 28

29 NOTE (*) Opcionális funkció Main Menu Sub Menu Settings BEÁLLITÁS Jel (RGB) Frekvencia 0~100 Fázis -50~50 Vízszintes helyzet -50~50 Függőleges helyzet -50~50 Automatikus Engedélyezés / Letiltás Kilépés Jel (Videó) Fehérszint -50~50 Feketeszint -50~50 Telítettség -50~50 IRE 0 / 7.5 Kilépés Vetítő azonosító Audió beállítások Belső hangszóró Ki / Be Némítás Ki / Be Hangerő 0~10 Audió bemenet Default / AUDIO1 / AUDIO2 / AUDIO3 Kilépés Speciális Logo Optoma / Semleges / Felhasználói Logo rögzítés Feliratozás CC1 / CC2 / Ki Kilépés Hálózat Halozat allapota Hónap / Nap / Óra / Kilépés DHCP IP-cím Ki / Be Alhálózati maszk Átjáró DNS Alkalmaz Igen / Nem Kilépés * Kép összefűzés Összefűzés Ki / Be Kivágás Ki / Be Átfedés Fényerő beáll. Átfedés / Nincs átfedés / Kilépés Gamma 1.8 / 2 / 2.2 Kilépés Opciók Forrás zár Ki / Be Intenzív hűtés Ki / Be Információ elrejtése Ki / Be Billentyűzet-lezárás Ki / Be Tesztminta Nincs / Rács / Fehér Háttérszín Kék / Fekete / Vörös / Zöld / Fehér Lámpa-beállítás Lámpaóra Lámpa emlékeztető Ki / Be Fényerő-mód Világos / Eco. / Image AI Lámpa nullázása Igen / Nem Kilépés Funkció Távvezérlő beáll. 1 Fényerő / PIP / Kivetítés Funkció 2 Kontraszt / PIP forrás / PIP csere / Szín Felső IR funkció Ki / Be Első IR szenzor Ki / Be Távoli kód 00~99 Kilépés 12V csatlakozó Ki / Be Speciális Auto bekapcs. Ki / Be Bekapcsolás jelre Ki / Be Auto. Kikapcsolás (perc) 0~180 Elalváskapcsoló (perc) 0~995 Bekapcs. mód Aktív / Eco. Átviteli sebesség 9600 / / Kilépés VGA ki AUTO / VGA1 / VGA2 Információ Alaphelyzet Igen / Nem 29

30 KÉP NOTE A 3D mód csak az alábbi 3D-s forrásokat támogatja. A bemeneti forrás időzítése 120 Hz: x Hz x Hz x Hz Megjelenítési mód A különbözõ képtípusokhoz számos gyári beállítás áll rendelkezésre. `` Prezentáció: megfelelő szín és fényerő PC bemenet esetén. `` Világos: maximális fényerő PC bemenet esetén. `` Mozi: házimozihoz. `` srgb: szabványos, színhelyes színek. `` Tábla: az üzemmód javíthatja a színek megjelenítést, ha sötétebb felületekre (zöld táblára) vetítenek. `` Osztályterem: ez az üzemmód osztályteremben történő vetítéshez alkalmas. `` DICOM SZIM.: Ez a megjelenítési mód a Digital Imaging and Communications in Medicine (DICOM) szabványnál használt készülék szürkeárnyalatos/gamma teljesítményét használja. FONTOS: Ezt a módot SOHA ne használja orvosdiagnosztikai célokra! Ez kizárólag oktatási/képzési célokat szolgál! `` 3D: A 3D módban ajánlott beállítás engedélyezve. A felhasználó által a 3D módban végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. `` Felhasználói: a felhasználó saját beállítása. Fényerő A kép fényerejének állításához. `` A gomb megnyomásával sötétítheti a képet. `` A gomb megnyomásával világosíthatja a képet. 30

31 NOTE A Szín és Árnyalat funkciók csak Videó módban támogatottak. Kontraszt A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. `` A gombot a kontraszt csökkentéséhez. `` A gombot a kontraszt növeléséhez. Élesség A kép élességét állítja be. `` Nyomja meg a gombot az élesség csökkentéséhez. `` Nyomja meg a gombot az élesség növeléséhez. Szín A videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` Nyomja meg a gombot a kép színtelítettségének csökkentéséhez. `` Nyomja meg a gombot a kép színtelítettségének növeléséhez. Árnyalat A vörös és zöld színegyensúlyt állítja be. `` A gombbal növelheti a zöld szín mennyiségét a képen. `` A gombbal növelheti a vörös szín mennyiségét a képene. 31

32 KÉP Speciális NOTE A DynamicBlack opció csak akkor érhető el, ha a 3D mód Ki állapotban van. Zajcsökkentés A mozgás-adaptív zajcsökkentés lecsökkenti a látható zaj jelek mennyiségét. A beállítási tartomány 0 és 10 között van. (0: Ki) BrilliantColor Ez a beállítható elem új színfeldolgozó algoritmust és rendszerszintű fejlesztéseket alkalmaz a nagyobb fényerő elérése érdekében amellett, hogy valósághű, élénkebb színeket biztosít. A beállítási tartomány: 0 ~ 10. Ha erősen javított képet kíván, akkor a maximális érték felé növelje a beállítás értékét. Ha lágyabb, természetesebb képet kíván, akkor csökkentse az értékét. Gamma Lehetővé teszi egy finomhangolt gamma tábla kiválasztását, amellyel a lehető legjobb képminőséget érheti el az adott bemenethez. `` Film: Házimozihoz. `` Videó: Videó vagy TV forráshoz. `` Grafika: Képforráshoz. `` Szabvány: PC vagy számítógép jelforráshoz. DynamicBlack A DynamicBlack opció lehetővé teszi a projektor számára, hogy az automatikusan optimalizálja a megjelenítést a sötét filmrészleteknél, jobban láthatóvá téve így a részleteket. True Vivid Ez a beállítható elem egy új színfeldolgozó algoritmust és fejlesztést használ a kép élénkségének látványos növeléséhez. Színhőmérséklet Hideg hőmérsékletre állítva a kép kékebbnek tűnik. (hideg kép) Meleg hőmérsékletre állítva a kép pirosabbnak tűnik. (meleg kép) 32

33 NOTE Az RGB (0 ~ 255) és az RGB (16 ~ 235) opciók csak HDMI forrás esetén érhetőek el. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB, RGB (0 ~ 255), RGB (16 ~ 235) vagy YUV értékek közül. Színbeállítás A gombbal lépjen be a következő menüben, majd a vagy gombok segítségével jelölje ki az elemet. `` Vörös erősítés/zöld erősítés/kék erősítés/vörös kivezérlés/zöld kivezérlés/kék kivezérlés: A Piros, Zöld vagy Kék fényerőben (erősítés) és kontrasztban (kivezérlés) való állításához használja az vagy gombot. `` Alaphelyzet: Válassza az Igen opciót a gyári alapértelmezett színbeállítások visszaállításához. Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti/letilthatja a bemeneti jelforrásokat. Nyomja meg a gombot az almenübe lépéshez és a kívánt jelforrás kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. 33

34 KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. `` `` `` `` `` XGA 4:3: Ez a formátum 4 x 3 bemeneti jelforrásokhoz való. 16:9-I: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. (576i/p) 16:9-II: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. (480i/p) Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: A megfelelő megjelenítési formátum automatikus kiválasztásához. Ha a bemenet 4:3-as képarányú, akkor a kép 4:3-as képarányban jelenik meg. Ha a bemenet 16:9 képarányú, akkor a kép 16:9-I (interlaced) képarányban jelenik meg. Forrás 480i/p 576i/p 1080i/p 720p PC 4: x 768 center 16:9-I 16:9-II Natív 1024 x 576 center 854 x 480 center Nem átméretezett kép, 1:1 leképezés és középre igazítás. Ez a formátum az eredeti képet levágás nélkül jeleníti meg. Auto A számítógépes bemenet (VGA/HDMI) esetén az alapértelmezett Képarány a forrás jelbemenetétől függ. Ha a bemenet 16:9-es képarányú, akkor a kép 16:9-I (interlaced) képarányban jelenik meg. 34

35 `` `` `` `` `` `` WXGA 4:3: Ez a formátum 4 x 3 bemeneti jelforrásokhoz való. 16:9: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. 16:10: 16 x 10 bemeneti jelforráshoz való, mint például a szélesképernyős laptop. LBX: Ez a formátum a nem 16 x 9-es, letterbox forráshoz való, és olyan felhasználók számára, akik külső 16 x 9 lencsét használnak a 2,35:1 képarány megjelenítéséhez a legmagasabb képfelbontással. Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: a megfelelő megjelenítési formátum automatikus kiválasztásához. 16:10-es képernyő 4: x 800 közép 16: x 800 közép LBX Natív Auto 480i/p 576i/p 1080i/p 720p PC 1280 x 960 közép, majd állítsa az 1280 x 800-as képet a képernyő középére 1:1 kiosztás középre 1:1 kiosztás kép x x 720 közép 1:1 kiosztás középre Ha ezt a formátumot választja, a képernyőtípus automatikusan 16:10 arányra vált. (1280 x 800) Ha a forrás 4:3 arányú, automatikusan 1066 x 800 felbontásúra méretezi át. Ha a forrás 16:9 arányú, automatikusan 1280 x 720 felbontásúra méretezi át. Ha a forrás 15:9 arányú, automatikusan 1280 x 768 felbontásúra méretezi át. Ha a forrás 16:10 arányú, automatikusan 1280 x 800 felbontásúra méretezi át. 16:9-es képernyő 4:3 960 x 720 közép 16: x 720 közép LBX Natív Auto 480i/p 576i/p 1080i/p 720p PC 1280 x 960 közép, majd állítsa az 1280 x 720-as képet a képernyő középére 1:1 kiosztás középre 1:1 kiosztás kép x x 720 közép 1:1 kiosztás középre Ha ezt a formátumot választja, a képernyőtípus automatikusan 16:9 arányra vált. (1280 x 720) Ha a forrás 4:3 arányú, automatikusan 960 x 720 felbontásúra méretezi át. Ha a forrás 16:9 arányú, automatikusan 1280 x 720 felbontásúra méretezi át. Ha a forrás 15:9 arányú, automatikusan 1200 x 720 felbontásúra méretezi át a képet. Ha a forrás 16:10 arányú, automatikusan 1152 x 720felbontásúra méretezi át a képet. 35

36 NOTE A bemeneti/kimeneti eszközök eltérő Élmaszk beállításokkal rendelkeznek. A Élmaszk és a Nagyítás funkció nem használható egyszerre. Nagyítás `` Nyomja meg a gombot a kép méretének csökkentéséhez. `` Nyomja meg a gombot a kép méretének növeléséhez a vetítővásznon. Élmaszk Az élmaszk eltávolítja a zajt videofelvétel képéről. Az élmaszkot használva el lehet távolítani a videó kódolási zajt a videó bemeneti jel képének széléről. Vízszintes képeltolás A kivetített kép helyzetét vízszintesen eltolja. Függőleges képeltolás A kivetített kép helyzetét függőlegesen eltolja. F. trapézkorr. Nyomja meg a vagy gombot a képtorzítás mértékének függőleges beállításához és a kép szögletesebbé tételéhez. 36

37 KIJELZŐ Geometria * NOTE (*) Opcionális funkció Ki A geometria funkció a Ki opcióval tiltható le. Trapézkorrekció Ezzel az opcióval korrigálható a trapéztorzítás. `` `` `` Vízszintes: A trapéztorzítás vízszintes korrigálásához és a kép szögletesebbé tételéhez használja a / gombokat. Függőleges: A trapéztorzítás függőleges korrigálásához és a kép szögletesebbé tételéhez használja a / gombokat. A trapézkorrekció mértékének beállítása Felbontás Horizontális Függőleges XGA +/- 40 +/- 40 WXGA +/- 40 +/- 40 Párna/hordó: A / gombokkal lehet beállítani a párna/hordó torzítás mértékét. +/- 20%-os eltérésre van mód. `` Forgatás: A / gombokkal lehet beállítani a kép szögét. A képet +/- 90 fokkal lehet elforgatni. 37

38 4 sarok Ez lehetővé teszi a trapéztorzítás korrekcióját. `` 4 sarok pozíció beállítás: bal felső, bal alsó, jobb felső, jobb alsó és mind. A maximális eltérés 5%. `` Az egyes sarkok x/y eltolásának beállításához használja a / gombokat. Ív Ez az opció lehetővé teszi a görbe 1 9-es pontjának módosítását. `` A kép 4 (2 x 2) kockára van felosztva, és ennek a 2x2-es rácsnak minden pontját lehet módosítani. PC mód Lehetővé teszi a geometriai beállítások módosítását egy számítógépes szoftver segítségével (az RJ45-ös interfészen keresztül). 38

39 KIJELZŐ PIP Képernyő ` ` Egy: kivetítés egy vászonra. ` ` PIP ablak: a fő képernyő a nagy képernyő; A PIP képernyő kisméretű és a fő képernyő sarkában jelenik meg. ` ` Osztott képernyő: a fő képernyő és a PIP képernyő megegyező méretben, egymás mellett helyezkednek el. PIP helye Válassza ki a PIP képernyő helyét a kijelzőn. PIP méret Válassza ki a PIP képernyő méretét a kijelzőn az 1/16, 1/25 vagy 1/36 értékek közül. PIP forrás A PIP képernyő forrás váltásához válassza ki a PIP forrást. Csere A fő képernyő és a PIP képernyő közötti váltáshoz nyomja meg az gombot. Elképzelhető, hogy néhány forrás/jel kombináció nem kompatibilis a PIP funkcióval. Kérjük, nézze meg az alábbi táblázatot: PIP forrás Fő forrás DVI-D HDMI (v1.3) BNC VGA2 VGA1 S-Video CVBS Komponens DVI-D X X X X V V V V HDMI (v1.3) X X X X V V V V BNC X X X X V V V V VGA2 X X X X V V V V VGA1 V V V V X X X X S-Video V V V V X X X X CVBS V V V V X X X X Komponens V V V V X X X X V: kompatibilis X: nem kompatibilis 39

40 KIJELZŐ Három dimenzió NOTE A 3D szink. megfordítás funkció akkor érhető el, ha a 3D mód engedélyezve van. A 3D nézethez erre alkalmas 3D forrásra, 3D tartalomra és polárszűrős szemüvegre van szükség. 3D mód `` Kikapcsolás: a három dimenziós képeknél használt 3D beállítások kikapcsolásáshoz válassza a Ki lehetőséget. `` DLP Link: a DLP Link három dimenziós képekhez tartozó optimális beállítások használatához válassza a DLP Link lehetőséget. `` VESA 3D: a VESA háromdimenziós képekhez tartozó optimális beállítások használatához válassza a VESA 3D lehetőséget. 3D szink. ford. `` A Be gomb megnyomásával felcserélheti a bal és jobb keretben lévő tartalmat. `` Az alapértelmezett kerettartalom visszaállításához nyomja meg a Ki gombot. 40

41 BEÁLLITÁS Nyelv A tobbnyelvű OSD menu kivalasztasa. Nyomja meg a vagy gombot az almenü megnyitásához, majd a vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. NOTE A Rear-Hátsóasztali és Hátsómennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. Kivetítés ` ` Elöl-Asztali Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. ` ` Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. ` ` Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. ` ` Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg. 41

42 NOTE A Képernyőtípus opció csak a WXGA modellnél érhető el. Képernyőtípus Válassza ki a Képernyőtípust 16:10 vagy 16:9. Menü helyzete A menü helyzetének módosítása a képernyőn. Vetítő azonosító Az azonosítót (ID) menü segítségével lehet beállítani (tartomány: 0-99), így a felhasználó az egyes kivetítőket az RS232 porton keresztül vezérelheti. Tekintse meg a oldalt az RS232 parancsok teljes listáját illetően. BEÁLLÍTÁS (folytatás) NOTE A Kép összefűzés funkció csak akkor érhető el, ha a Geometria opció engedélyezve van. 42

43 BEÁLLITÁS Lencse funkciók Fókusz Állítsa be a fókusz funkciót a kivetített képen. Nagyítás Állítsa be a nagyítás funkciót a kivetített képen. Lencsemozgatás Mozgassa a kivetített képet. `` Lezárás: Ezt a funkciót nem használhatja a felhasználó. `` Kioldás: Ezt a funkciót használhatja a felhasználó. Lencse típus Válasszon a A01, A02 vagy A03 lencse típusok közül. Lencse kalibráció Végezze el a kalibrációt és helyezze vissza a lencséket középső állásba. Blending Pattern Rácsháló megjelenítése a kép összefűzéshez. `` Ki: Válassza ki a Ki kikapcsolni mintázatot. `` Zöld: Zöld rácsháló bekapcsolása. `` Bíborvörös: Bíborvörös rácsháló bekapcsolása. 43

44 BEÁLLITÁS Biztonság NOTE A jelszó alapértelmezett értéke 1234 (első alkalommal). Mindig őrizze meg a fájlok jelszavát. Ha a jelszót elfelejti vagy elveszti, a kivetítőt a hivatalos helyi szerviz központba kell küldeni. Biztonsági időzítő `` Be: A Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. `` Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszóellenőrzés nélkül is bekapcsolhatja a kivetítőt. Jelszócsere `` Első alkalom: 1. Nyomja meg a gombot a jelszó beállításához. 2. A jelszónak 4 számjegyből kell állnia. 3. Használja a számgombokat a távirányítón az új jelszó megadásához, majd nyomja meg a gombot a jelszó megerősítéshez. `` Jelszócsere: 1. Nyomja meg a gombot a régi jelszó megadásához. 2. Használja a számgombokat az aktuális jelszó megadásához, majd nyomja meg a gombot a megerősítéséhez. 3. Adja meg az új jelszót (4 számjegyű) a távvezérlő számgombjai segítségével, majd nyomja meg a gombot a megerősítéshez. 4. Gépelje be újra az új jelszót, és nyomja meg a gombot a megerősítéséhez. `` Ha 3-szor rossz jelszót adnak meg, a kivetítő automatikusan. `` Ha elfelejtette jelszavát, lépjen kapcsolatba a helyi kirendeltséggel támogatásért. Biztonság `` Be: A Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. `` Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszóellenőrzés nélkül is bekapcsolhatja a kivetítőt. 44

45 BEÁLLITÁS Jel (RGB) NOTE A Jel csak analóg VGA (RGB) jel használata esetén támogatott. Frekvencia Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha úgy tűnik, hogy a kép függőlegesen villódzik. Fázis Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Vízszintes helyzet `` A gomb megnyomásával csúsztathatja balra a képet. `` A gomb megnyomásával csúsztathatja jobbra a képet. Függőleges helyzet `` A gomb megnyomásával csúsztathatja lefelé a képet. `` A gomb megnyomásával csúsztathatja felfelé a képet. Automatikus Automatikusan érzékeli a jelet. Ha ezt a funkciót használja, akkor a fázis és a frekvencia elemek nem választhatók ki; ha a jel nem automatikus, akkor lehetőség van a fázis és a frekvencia értékek kézzel történő beállítására és elmentésére, amihez a projektor ki-be kapcsolására van szükség. 45

46 BEÁLLITÁS Jel (Videó) NOTE A jel HDMI vagy DVI-D forrás esetén nem támogatott. Fehérszint Engedélyezi a fehérszint beállítást az S-Video vagy Video/CVBS jelek bevitelekor. Feketeszint Engedélyezi a feketeszint beállítást az S-Video vagy Video/CVBS jelek bevitelekor. Telítettség A videoképet a fekete-fehér és a teljesen telített színek között állítja be. `` A gombbal csökkentheti a kép színeinek telítettségét. `` A gombbal növelheti a kép színeinek telítettségét. IRE A kompozit videojelek mértékét állítja be. NOTE IRE é somente suportado no sinal NTSC. 46

47 BEÁLLÍTÁS Audió beállítások Belső hangszóró A beépített hangszóró a Be és Ki opciókkal kapcsolható be ill. ki. Némítás `` A Be gombbal kapcsolhatja be a néma üzemmódot. `` A Ki gombbal kapcsolhatja ki a néma üzemmódot. Hangerő `` A gombbal csökkentheti a hangerőt. `` A gombbal növelheti a hangerőt. Audió bemenet A kivetítő hátoldalán találhatók az alapértelmezett audio beállítások. Ezt a lehetőséget az Audió bemenetek (1, 2 vagy 3) bármelyikének az aktuális képforráshoz történő hozzárendeléséhez lehet használni. Az egyes Audió bemenetek egynél több videó jelforráshoz is rendelhetők. `` Audió 1: VGA 1. `` Audió 2: VGA 2. `` Audió 3: S-Videó/Videó. `` Alapértelmezett: Állítsa vissza a bemenetet alapértelmezett videó forrásra. 47

48 BEÁLLITÁS Speciális NOTE A sikeres logó rögzítéshez ügyelni kell rá, hogy a bemeneti jel ne lépje túl a projektor natív felbontását. (1280 x 800 vagy 1280 x 720). Ne használjon váltott sor mentesített jelet. A logó rögzítése közben ne kapcsolja ki a kivetítőt. Logo Ezzel a funkcióval választhatja ki a kívánt kezdőképet. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. `` Optoma: Az alapértelmezett induló kép. `` Semleges: Nem jelenik meg logó a kezdőképernyőn. `` Felhasználói: Használja kép mentéséhez a Logo rögzítés funkció segítségével. Logo rögzítés Nyomja meg a rögzítéséhez. Feliratozás gombot egy, a vásznon éppen látható kép A változtatások a kivetítő legközelebbi bekapcsolásakor lépnek életbe. `` Ki: Az Ki kiválasztásával kikapcsolja a jelbeszéd funkciót. `` CC1: CC1 nyelv: Amerikai angol. `` CC2: CC2 nyelv (a felhasználó TV-csatornájától függ): Spanyol, francia, portugál, német, dán. 48

49 BEÁLLITÁS Hálózat Halozat allapota Megjeleníti a hálózati kapcsolat állapotát. DHCP Használja ezt a funkciót a kívánt induló kép kiválasztásához. Ha megváltoztatja a beállítás értékét, amikor kilép az OSD menüből, az új beállítás a következő megnyitásától számítva lép érvénybe. `` Be:IP-cím automatikus kijelölése a kivetítőnek a DHCP szerverről. `` Ki: IP-cím manuális kijelölése. IP-cím Válasszon IP-címet. Alhálózati maszk Válasszon alhálózati maszk számot. Átjáró Válassza ki azon hálózat alapértelmezett átjáróját, amelyhez a kivetítő csatlakozik. DNS Válassza ki a DNS-t. Alkalmaz Nyomja meg a gombot, majd jelölje ki a Igen lehetőséget a kiválasztás alkalmazásához. 49

50 Webböngésző használata a kivetítő irányítására 1. Kapcsolja be a DHCP-t, hogy a DHCP szerver automatikusan IP-címet osszon ki, van manuálisan adja meg a szükséges hálózati információkat. Ügyeljen arra, hogy minden egyes mező csak korlátozott számú karaktert tartalmazhat, ahogy az alábbi táblázatban látható. (Helyközöket és más írásjeleket beleértve): Ezután válassza ki az Alkalmaz elemet, majd nyomja meg a gombot a konfigurációs folyamat elvégzéséhez. Nyissa meg a böngészőjét, és írja be a projektor IP-címét az OSD LAN képernyőről. A következő oldal az alábbiak szerint fog megjelenni: Kategória Egység IP-cím 15 Bevitel hosszúsága (karakterszám) Creston kezelő IP ID 2 Port 5 Projektor neve 10 Projektor Hely 9 Hálózati konfiguráció Beosztva 9 DHCP (Engedélyezett) (Nem elérhető) IP-cím 15 Alhálózati maszk 15 Alapértelmezett átjáró 15 DNS szerver Ha a kivetítőt külső Crestron vezérlő hardverhez csatlakoztatja, a beállítások az [eszközök] fül alatt találhatók meg. (lásd a képen). Felhasználó jelszó Rendszergazda jelszó Engedélyezett Új jelszó 15 Megerősítés 15 Engedélyezett Új jelszó 15 Megerősítés 15 (Nem elérhető) (Nem elérhető) 50

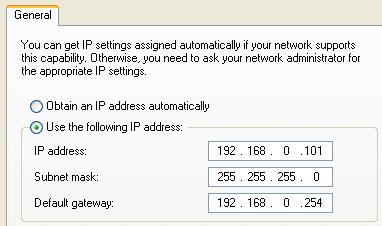

51 Ha közvetlen kapcsolat létesít a számítógép és a kivetítő között 1. lépés: keresse meg az IP-címet ( ) a kivetítő LAN funkciójához lépés: Válassza az Apply opciót, majd nyomja meg az Enter gombot. A beállítások elmentése után zárja be a képernyőmenüt a Menü gomb megnyomásával. 3. lépés: A Hálózati kapcsolatok elem 6. lépés: Az internet lehetőségek elem megnyitásához kattintson a megnyitásához kattintson az Start, Vezérlőpult, Hálózati és IE böngészőre, az internet internet-kapcsolatok elemre, lehetőségek elemre, a Kapcsolatok fülre, majd a LAN beállítá- majd kattintson a Hálózati kapcsolatok elemre. Kattintson a sok. konfigurálandó kapcsolatra, majd a Hálózati feladatok elemen belül kattintson az A kapcsolat beállításainak módosítása elemre. 4. lépés: A Általános fülön, a A kapcsolat a következő elemeket használja elemen belül, kattintson az Internet Protocol (TCP/IP) elemre, majd kattintson a Tulajdonságok gombra. Step 7: 7. lépés: A Helyi hálózati (LAN) beállítások ablakban minden tételnél törölni kell a pipát. Ezután kattintson kétszer az OK gombra. 5. lépés: Kattintson a A következő IP-cím használata gombra és gépelje be a következőt: 1.) IP-cím: ) Alhálózati maszk: ) Alapértelmezett átjáró: lépés: Kösse össze a projektort a számítógéppel egy cat5 crossover Ethernet kábel segítségével. 51

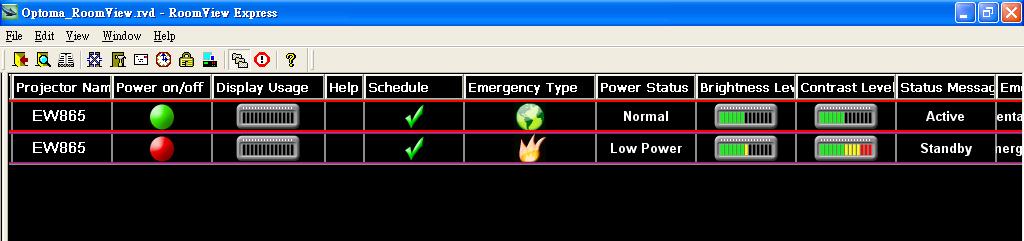

52 NOTE Creston Room- View funkció támogatása típusfüggő. Creston RoomView szabályozó eszköz Creston Room View egyetlen Ethernet hálózaton 250+ vezérlőrendszer számára lehetővé tesz egy központi megfigyelő állomást (több is lehetséges, száma az IP ID és IP címek kombinációján múlik). Creston RoomView megfigyel minden egyes projektort, beleértve a projektor online állapotát, rendszer áramellátását, lámpák élettartamát, hálózati beállítást és hardver hibákat, továbbá a rendszergazda által meghatározott bármilyen egyedi tulajdonságot. A rendszergazda hozzá tud adni, kitörölni és szerkeszteni a kapcsolati információkon és eseményeken, melyek a szoftver által minden felhasználó számára automatikusan naplóz. (UI működtetés következő kép alapján) 1. Főképernyő 2. A helyiség szerkesztése 52

53 3. Tulajdonság szerkesztése 4. Esemény szerkesztése További információkért látogassa meg & 53

54 BEÁLLÍTÁS Kép összefűzés * NOTE (*) Opcionális funkció Összefűzés `` Válassza a Be opciót az összefűzés bekapcsolásához. `` Válassza a Ki opciót az összefűzés kikapcsolásához. Kivágás `` Válassza a Be opciót a kivágás bekapcsolásához. `` Válassza a Ki opciót a kivágás kikapcsolásához. Átfedés Ez az opció lehetővé teszi az összefűzési terület széleinek átfedését. Fényerő beáll. Ez az opció lehetővé teszi az összefűzési terület fényerejének beállítását. Gamma Ez az opció lehetővé teszi a gamma mód kiválasztását. 54

55 Opciók NOTE Nyomja meg a közvetlen forrás gombot a távvezérlőn, ezzel közvetlenül megváltoztatja a forrást, és a forrás zárat automatikusan Be állásba állítja. A billentyűzár kikapcsoláshoz nyomja meg és tartsa lenyomva a kivetítő tetején lévő Enter gombot 5 másodpercig. Forrás zár `` Be: a kivetítő csak a megadott csatlakozót keresi meg. `` Ki: a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Ha kiválasztják az Be lehetőséget, a ventilátorok gyorsabban forognak. Ez a funkció nagy tengerszint feletti magasság esetén hasznos, ahol ritkább a levegő. Információ elrejtése `` Be: az információs üzenetek elrejtéséhez válassza az Be lehetőséget. `` Ki: A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. Billentyűzet-lezárás Amikor a billentyűzár funkció Be van kapcsolva, a vezérlőpanel zárolva van, de a távvezérlővel lehet irányítani a kivetítőt. Az Ki kiválasztásával ismét használhatja a vezérlőpanelt. Tesztminta Tesztminta megjelenítése. Rács, Fehérminta és Nincs lehetőségek közül választhat. Háttérszín Ezzel a funkcióval Kék, Fekete vagy Szürke képernyő jeleníthető meg, ha nincs elérhető jel. 12V csatlakozó A 12 V-os trigger szabvány trigger motoros képernyőkhöz. VGA ki Ezzel a funkcióval a képernyőt bemeneti forrásról jelenítheti meg. `` Auto: Készenléti módban (aktív), az alapértelmezett VGA kimenet a VGA1-ről csatlakozik; ha a VGA2 az utolsó működtetéskor nem volt lezárva, a VGA2 csatlakozik a VGA kimenethez. `` VGA 1: Válassza ki a VGA 1 bemeneti csatlakozót. `` VGA 2: Válassza ki a VGA 2 bemeneti csatlakozót. 55

56 OPCIÓK (folytatás) NOTE Távoli kód: megjeleníti a projektor távoli kódját. Távoli kód (aktív): megjeleníti a távvezérlő távoli kódját. Információ Megjeleníti a kivetítő információt a képernyőn a forrásról, felbontásról, és szoftver verzióról. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. 56

57 LEHETŐSÉGEK Lámpa-beállítások NOTE Ha a környezeti hőmérséklet meghaladja a 35 C-ot, akkor a projektor automatikusan Eco módba kapcsol. Lámpaóra Megjeleníti a kivetítés eltelt idejét. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Fényerő-mód `` Világos: válassza a Világos lehetőséget a fényerő növeléséhez. `` Eco: Az Eco lehetőséggel tompíthatja a vetítőlámpa fényét, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. `` Image AI: Az Image AI azzal, hogy a lámpa fényerejét a kép tartalmához optimalizálja, javítja a kép kontrasztját. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. 57

58 Opciók Távvezérlő beáll. Funkció 1 Válassza ki a kívánt funkciót a Fényerő, PIP, vagy Kivetítés lehetőségek közül. Funkció 2 Válassza ki a kívánt funkciót a Kontraszt, PIP forrás, PIP csere, vagy Szín lehetőségek közül. Felső IR funkció Ha ez a funkció Be van kapcsolva, akkor a projektor a távvezérlő segítségével is kezelhető (a felső infravörös vevőegységet használva). A Ki opció választása esetén a vezérlőpanel gombjait és a távvezérlőt lehet használni (az első infravörös vevőegységen keresztül). Első IR szenzor Ha ez a funkció Be van kapcsolva, akkor a projektor a távvezérlő segítségével is kezelhető (az első infravörös vevőegységet használva). A Ki opció választása esetén a vezérlőpanel gombjait és a távvezérlőt lehet használni (a felső infravörös vevőegységen keresztül). Távoli kód A projektor távvezérlő kódjának beállítása. `` Alapértelmezett kód: 00 `` Távvezérlő kód: 01 ~ 99 58

59 LEHETŐSÉGEK Speciális NOTE Az Eco. (< 0,5 W) módban a VGA kimenet és a RJ45 funkció nem használható, ha a kivetítő készenléti üzemmódban van. Auto bekapcs. Válassza az Be lehetőséget a közvetlen bekapcsolás módbekapcsolásához. A kivetítő automatikusan bekapcsolódik, amikor feszültség alá helyezik anélkül, hogy megnyomnák a gombot a kivetítő vezérlőpultján, illetve a Üzemkapcsoló gombot a távirányítón. Bekapcsolás jelre A kivetítő bekapcsol, ha jelet kap. Ez szükségtelenné teszi a BEKAPCSOLÁS gomb használatát a távvezérlőn vagy a kivetítő billentyűzetén. Auto. Kikapcsolás (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Elalváskapcsoló (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Bekapcs. mód(készenlét) `` Eco.: válassza az Eco. lehetőséget, hogy további <0,5W energiát takarítson meg. `` Aktív: válassza az Aktív lehetőséget, hogy visszatérjen normál készenléti üzemmódba és a VGA kimeneti csatlakozó aktív lesz. Átviteli sebesség Az RS232 interfész átviteli sebességének kiválasztása: 9600, vagy

60 NOTE (*) Ez a funkció az alapmodellnél nem elérhető. Network Application System - Bevezetés * A hálózati rendszer magában foglalja az Optoma Presenter System rendszert, a Web Control System rendszert és a multimédiás kártyaolvasót. Alkalmazás, mely tökéletes megoldást nyújt hálózati kivetítéshez. A hálózati protokollon keresztül működő megoldás révén a projektor távolról is konfigurálható. Támogatja a projektor USB-n, Etherneten és vezetéknélküli kapcsolaton keresztüli csatlakoztatását a számítógéphez. Ez a megoldás maximálisan kihasználja a hálózati technológiában rejlő lehetőségeket. Lehetővé teszi az adminisztrátor számára, hogy egyetlen számítógépről vezérelje az épületben lévő összes projektort. Vészhelyzet esetén a projektor képes figyelmeztetést küldeni az adminisztrátornak ben és a honlapon keresztül. Ezenkívül képes több USB-s készülék közvetlen kiolvasására, és az azokon lévő képek megjelenítésére. A projekt három szoftverből áll, melyek teljes mértékben kihasználják a hálózati és USB adottságokat y WebControl y Kártyaolvasó y Optoma Presenter A WebControl használata A WebControl alkalmazás segítségével a kivetítő távolról konfigurálható számos hálózati protokoll alapján. Az adminisztrátor számára kényelmes módon, egy számítógépről irányítható valamennyi kivetítő az épületben. 1. Indítsa el a böngészőt, és az URL mezőbe írja be a kivetítő IPcímét: ekkor megjelenik a bejelentkezési oldal. 60

61 2 Három lehetőség van ezen az oldalon. y A Letöltés lehetőségre katintva megjelenik az interfész, ahol az Optoma Presenter szoftvere letölthető. y A Crestron lehetőségre kattintva a Flash felhasználói interfész vezérlőoldala jelenik meg. y Az Admin lehetőségre kattintva a bejelentkezési oldal jelenik meg. 3. Írja be a jelszót és kattintson a [Bejelentkezés] gombra, ekkor megjelenik a főoldal. Amikor a rendszer új, az alapértelmezett jelszó az admin. A jelszó maximális hossza 8 karakter, és a szóköz kivételével bármilyen karaktert tartalmazhat. 4. A bejelentkezési oldlara való visszatéréshez kattiston a Logout lehetőségre. Rendszer állapot Ez az oldal a modell nevére, verzióra, LAN és vezeték nélküli állapotra vonatkozó információkat tartalmazza. Rendszer állapot A vezérlő weboldal belépési jelszava itt változtatható meg. A jelszó megváltoztatásakor a régi jelszót is meg kell adni. 61

62 Kivetítő vezérlés Az oldalon található valamennyi elem a kivetítő minél pontosabb vzérlésére irányul. Például: Be/Kikapcsolás, Forrás megváltoztatása, Fényerő,... Az oldalon minden elem állapota néhány másodperc alatt frissül. Riasztás beállítás Ezen az oldalon beállíthatók az es figyelmeztetések az egyes hibatípusokra. A riasztási típuson belül több opció elérhető. SMTP levélbeállítás Ezen az oldalon a levélküldés részletei állíthatók be, pl. Levélszerver IP-cím, felhazsnálónév, jelszó és a címzettek címei. (Megjegyzés: a címzetteket pontosvesszővel kell elválasztani.) Hálózati beállítás Ezen az oldalon az IP, DHCP szerver és vezetéknélküli hálózati paraméterek állíthatók be. 62

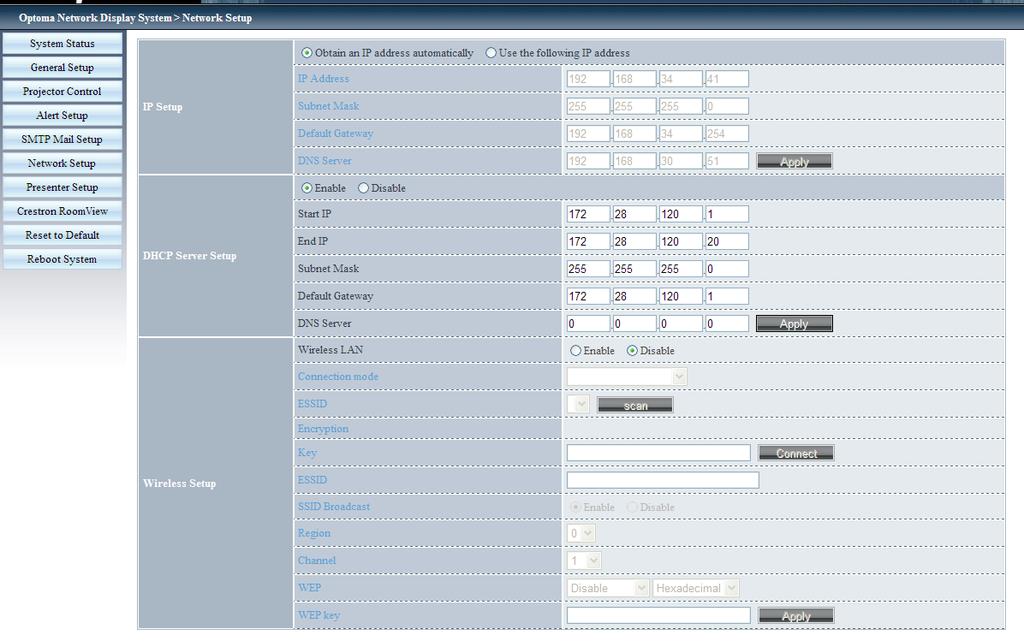

63 y IP beállítás: Kattintson az IP-cím automatikus elérése lehetőségre az automata módhoz; kattintson a Következő IP-cím használata lehetőségre statikus módhoz, töltse ki az IP-cím/Alhálózati Maszk/Alapértelmezett átjáró/dns szerver mezőket, majd nyomja meg az Alkalmaz gombot. y DHCP szerver beállítás: Engedélyezés/Tiltás, IP indítása, IP leállítása, Alhálózati Maszk, Alapértelmezett átjáró, DNS szerver. y Vezetéknélküli beállítás: Csatlakozzon a vezetéknélküli hardverzárhoz, majd állítsa be a WLAN módot, SSID-t, KULCSOT, Csatornát, stb. Kivetítő beállítás Az admin jelszóval/felhasználói jelszóval megváltoztatható az admin/felhasználói jelszó a céloldalon. A Kapcsolati állapot -ba való belépéshez kattintson a Kapcsolat vezérlés lehetőségre. Konferencia vezérlés: A konferencia vezérlés mód engedélyezé- y séhez/tiltásához kattinston a Be vagy Ki lehetőségre. 63

64 Kattintson az alábbi ikonokra a Lejátszás vezérlés lehetőség alatt. y : Kattintson ide a gazda számítógéppel való kapcsolat bontásához. y : Kattintson ide a program háttérbe küldéséhez. y : Kattintson ide a megjelenítési terület megváltoztatásához. Crestron RoomView Ez a Flash felhasználói interfész vezérlőoldala. A Kapcsolás lehetőségre kattintva a kivetítő be/kikapcsolását vezérelheti. A hangerő szabályozásához kattintson a Hang-, Némítás, Hang+ lehetőségekre. A Forráslistában minden elérhető forrás megjelenik. A menü megnyitásához kattintson a Menü lehetőségre; a következő forrás kiválasztásához kattintson a Forrás lehetőségre; a forrás automatikus kereséséhez válassza az Auto lehetőséget; az AV némítás funkcióhoz válassza a Blank lehetőséget. A lneti vezérlőpanelben beállítható a Kontraszt, Fényerő, Szín, Élesség, Nagyítás, Kimerevítés. 64

65 Kattintson az Eszközök lehetőségre, ahol az alábbi elemek találhatük meg: y Crestron Vezérlő: a vezérlő rendszereszköz alapvető hálózati információi. y Kivetítő: az adminisztrátor által vezérelt egy épületben lévő valamennyi kivetítő azonosítój y Felhasználói jelszó: felhasználói jelszó megváltoztatása. y Alapértelmezett nyelv: alapértelmezett nyelv megadása. y DHCP: DHCP engedélyezése/tiltása és ahálózati kártya részletei. y Admin jelszó: az adminisztrátor jelszó megváltoztatása. Az egyes elemek megváltoztatása után az érvénesítéshez kattintson a Küldés gombra. A kivetítő információinak és állapotának megjelenítéséhez kattintson az Info gombra. 65

66 Az adminisztrátor értesítéséhez védelem vagy működtetés végzéséhez kattintson a SÚGÓ lehetőségre. Visszatérés alapbeállításhoz A rendszer alapbeállításaihoz való visszatéréshez kattintson az Alkalmaz gombra. A Firmware USB eszközről történő frissítéséhez kattintson az USB Frissítés lehetőségre. Rendszer újratöltése A rendszer újratöltéséhez kattintson az Újratöltés lehetőségre. 66

67 A kártyaolvasó használata A kártyaolvasó alkalmazással megjelenítheti az USB eszközön lévő csomagolt fájlokat. 1. Csatlakoztassa az USB eszközt a kivetítő USB portjába, majd amikor a forrás pendrive-ot felismerte, megjelenik az USB pendrive észlelő képernyő. Egyszerre három USB eszközt támogat. 2. A Bélyegkép módba való belépéshez nyomja meg az Enter - t, több mappából különböző fényképeket választhat; a menü megnyitásához nyomja meg a Menü gombot. A felhasználói interfészben az alábbi gombok támogatottak: y Előző: A kiválasztott elem balra mozgatása. (Amennyiben ez a legutolsó baloldali elem, az előző oldalra lép) y Következő: A kiválasztott elem jobbra mozgatása. (Amennyiben ez a legutolsó jobboldali elem, a következő oldalra lép) y Megjelenítés: Megjeleníti a kiválasztott képet vagy mappát. y Bélyegkép: Bélyegkép megjelenítési módba való belépés. y Diavetítés: Diavetítés megjelenítési módba való belépés. y Név elrendezés: A fájlok/mappák névsorrendben történő elrendezése. y Részletes elrendezés: A fájlok/mappák részleteinek megjelenítése. 67

68 y Méret elrendezés: A fájlok/mappák méret alapján történő elrendezése. y Idő elrendezés: A fájlok/mappák időrendben történő elrendezése. y Kivetítő menü: Belépés az OSD menübe. y Fájlnév Be/KI: A fájlnév megjelenítésének engedélyezése/tiltása Bélyegkép megjelenítési módban. A különböző funkciók kiválasztásához nyomja meg a Fel/Le/Bal/ Jobb gombokat. 3. Ha a menü Bélyegkép módban van, válassza a Megjelenítés funkciót, vagy válassza ki a fájlt és nyomja meg az Enter -t a Megjelenítési módba való belépéshez. A felhasználói interfészen az alábbi gombok elérhetők: y Megjelentés: Belépés a Képmegjelenítési módba. y Bélyegkép: Bélyegkép megjelenítési módba való belépés. y Diavetítés: Diavetítés megjelenítési módba való belépés. y Valós méret: A kép valós méretének megjelenítése. y Legjobb illeszkedés: A kép megjelenítése a képernyőhöz legjobban illeszkedve. y EXIF Megj. KI/Be: EXIF információk megjelenítésének engedélyezése/tiltása. y +90/-90 fok: Elforgatás 90/-90 fokkal. A különböző funkciók kiválasztásához nyomja meg a Fel/Le/Bal/ Jobb gombokat. 4. A Diavetítés módba való belépéshez nyomja meg a Diavetítés gombot. A felhasználói interfészen az alábbi gombok érhetők el: 68

69 y Stop: Diavetítés mód leállítása. y Késleltetés 3/4/5: A diavetítés késleltetése másodpercekben. y Dia hatás: A következő módok érhetük el. (Csúszás jobbra, Csúszás le, Csúszás fel, Csúszás automatikus) y Ismétlés BE/KI: A Diavetítés ismétlési mód engedélyezése/ tiltása. A különböző funkciók kiválasztásához nyomja meg a Fel/Le/Bal/ Jobb gombokat. Ha a memória korlátozás miatt, vagy NEM támogatott képformátum miatt a kép NEM jeleníthető meg, a kép a képernyő közepén jelenik meg. 69

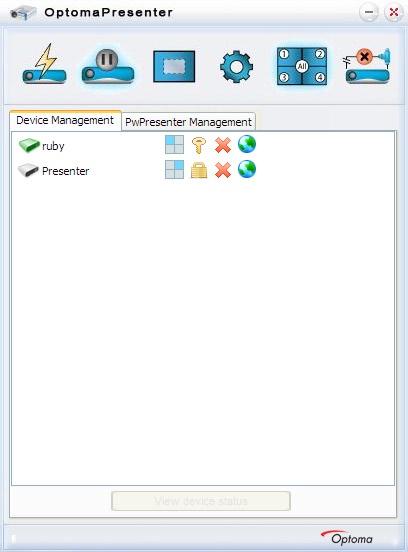

70 Az Optoma Presenter használata Az Optoma Presenter alkalmazás lehetővé teszi egy távoli számítógép képernyőjének megjelenítését LAN-on, USB-n vagy vezeték nélküli kapcsolaton keresztül. Az alkalmazásban számos beállítási lehetőségre van lehetőség (DHCP, fix IP, közvetlen USB-/LAN-kábeles kapcsolat stb.). A szoftvert honlapunkról lehet letölteni. A funkció használata előtt előbb kösse össze a számítógépet és a projektort egy USB-kábel segítségével. Ha ez megvan, akkor a számítógépen megjelenik egy USB-s eszköz. Válassza ki az Optoma Presenter lehetőséget, majd indítsa el az autorun.exe fájlt az USB-s megjelenítés elindításához. 1. Az USB-s megjelenítés szüneteltetéséhez/folytatásához kattintson a jobb alsó részen található Autorun ikonra. --> 2. A telepítés után kattintson az Optoma Presenter programjára a főablak megnyitásához. y : Hálózati megjelenítők csatlakoztatása és keresése. y : Az asztalok megjelenítésének ki-/bekapcsolása. y : Megjelenítési terület kiválasztása. y : Az Optoma Presenter konfigurálása. y : Valamennyi csatlakoztatott hálózati megjelenítő kezelése. y : Minden kapcsolat megszakítása. 70

71 Kattintson a gombra a Csatlakozás és keresés menü megnyitásához. 1. Adja meg a projektor IP-címét, válassza a Közvetlenül opciót, majd kattintson a Csatlakozás gombra a bejelentkezési felület megnyitásához; vagy kattintson a Keresés gombra a hálózaton lévő projektorokra való rákereséshez, és válassza ki a csatlakoztatni kívánt készüléket. 2. Adja meg a felhasználó típusát és a Jelszót. Ezenkívül kiválaszthatja a megjelenítő portját; az alapértelmezett beállítás a Teljes képernyő. 3. Miután bejelentkezett, az Optoma Presenter átállítja a számítógép felbontását a Ruby által támogatott felbontásra, és megjelenik a és a gomb. Kattintson a gombra a projekciós terület kiválasztásához (pl. teljes képernyő, fix méret vagy állítható). 71

72 Kattintson a gombra a Beállítások felület megnyitásához, ahol többet közt az Alapvető beállítások és a Haladó beállítások érhetők el. y Alapvető beállítások: nyelv kiválasztása, régió mérete fix méret esetén és felugró értesítések engedélyezése. y Haladó beállítások: JPEG képminőség kiválasztása, YUV mintavételezési formátum és hálózati port. Kattintson a gombra, ha irányítani szeretné a projektorhoz csatlakozó valamennyi felhasználót és projektort. 72 y : Rendszergazdai felhasználói fiókhoz. y : Hagyományos felhasználói fiókhoz. y : A csatlakoztatott eszköz kapcsolódási állapota. y : A nem csatlakoztatott eszköz kapcsolódási állapota. y : A megjelenítendő képernyőrészlet kiválasztásához kattintson a képernyőrészletre, majd a megjelenő párbeszédablakban határozza azt meg.

73 y : Kattintson a feloldás ikonra, ekkor módosíthatja a jelszót. (A hálózati megjelenítő eszközön csak akkor tudja módosítani a jelszót, ha rendszergazda jogokkal van bejelentkezve) y : A lezárás ikonra kattintva nem történik semmi. y : Csatlakozzon le a hálózati kijelzőről. y : Csatlakozzon a hálózati kijelzőhöz a weboldal kezdőlapján keresztül. A rendszergazda jogokkal rendelkező felhasználó számára egy olyan menüoldal is elérhető, melyben meg tudja tekinteni a hálózati kijelzőre csatlakozott számítógépek listáját. y : Egyéb PC-khez. y : Az aktuális PC-hez. y : A megjelenítési portra vonatkozó opciók közül a kijelölt opciók jelentik az aktuális állapotot. Ezen opciókra kattintva tudja módosítani a megjelenítési portot. y : Válassza le a PC-t a hálózati kijelzőről. 73

74 Függelékek Hibaelhárítás Ha problémát tapasztal a kivetítővel kapcsolatban, forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. A kép problémák A kép nem jelenik meg. `` Ellenőrizze, hogy a kábelek és tápcsatlakozók megfelelően és biztonságosan rögzülnek-e, az Üzembe helyezés szakaszban leírtak szerint. `` Ellenőrizze, hogy a kábelek tűi nincsenek-e letörve vagy elhajolva. `` Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. `` Győződjön meg arról, hogy eltávolította a lencsevédőt, és a kivetítő bekapcsolt állapotban van. `` Győződjön meg arról, hogy az AV némítás funkció nincs bekapcsolva. 74 Részleges, gördülő vagy nem megfelelően megjelenített kép `` Nyomja meg a Újraszinkr. gombot a távvezérlőn. `` Ha PC-t használ: Windows 95, 98, 2000, XP, Windows 7 esetén: 1. A Sajátgép ikonra kattintva nyissa meg a Vezérlőpult mappát, és kattintson kétszer a Megjelenítés ikonra. 2. Válassza a Beállítások fület. 3. Győződjön meg arról, hogy a megjelenítés felbontása nem haladja meg az UXGA (1600 x 1200) értéket. 4. Kattintson az Speciális tulajdonságok gombra. Amennyiben a kivetítő még mindig nem vetíti ki az egész képet, akkor a felhasznált képernyő-beállításokon is változtatni kell. Kövesse az alábbi lépéseket: 5. Győződjön meg arról, hogy a felbontás-beállítás nem haladja meg az UXGA (1600 x 1200) értéket. 6. A Módosítás fül alatt válassza ki a Kijelző gombot. 7. Kattintson a Minden eszköz mutatása elemre. A Gyártók ablakban válassza ki a Szabvány monitortípusok beállítást, majd a Típusok dobozban válassza ki a kívánt felbontást. 8. Győződjön meg arról, hogy monitorkijelző felbontása nem haladja meg az WUXGA (1600 x 1200) értéket.

75 Függelékek `` `` Ha noteszgépet használ: 1. Először kövesse a fenti lépéseket a számítógép felbontásának beállításához. 2. Nyomja le a noteszgép gyártója által ajánlott gyorsbillentyűt, hogy a noteszgép jelet bocsásson ki a kivetítő felé. Példa: [Fn]+[F4] Acer [Fn]+[F5] IBM/Lenovo [Fn]+[F7] Asus [Fn]+[F8] HP/Compaq [Fn]+[F4] Dell [Fn]+[F8] NEC [Fn]+[F3] Gateway [Fn]+[F4] Toshiba [Fn]+[F5] Mac Apple: Rendszer-preferencia Megjelenítés Elrendezés Tükrözött megjelenítés Ha nehézséget tapasztal a felbontás módosítása során, illetve amonitor lefagy, indítsa újra az összes készüléket, a kivetítőt is beleértve. A PC noteszgép vagy PowerBook számítógép képernyője nem jeleníti meg a kívánt anyagot `` Ha PC noteszgépet használ Előfordulhat, hogy egyes PC noteszgépek kikapcsolják a saját képernyőjüket, amikor egy második megjelenítő eszköz van használatban. Mindegyiknél más-más módon történik a visszakapcsolása. Lásd a számítógép használati útmutatóját további információkért. A kép instabil vagy villódzik `` A Fázis gombbal javíthatja ki. További információkért lásd a 45 oldalt. `` Változtassa meg a képernyő színbeállításait a számítógépről. A képen függőleges villódzó sáv van `` Használja a Frekvencia funkciót a beállításhoz. További információkért lásd a 45 oldalt. `` Ellenőrizze és konfigurálja át a grafikus kártya megjelenítési módját, hogy kompatibilis legyen a kivetítővel. A kép nem éles `` Győződjön meg arról, hogy a kivetítő védősapkát eltávolították. `` Állítsa be a vetítőlencse fókusz funkcióját. `` Győződjön meg arról, hogy a vetítővászon távolsága a tartományon belül van. Lásd a oldalon. 75

76 Függelékek A kép megnyúlik, amikor 16:9 képarányú DVD filmet játszik le `` Ha anamorf vagy 16:9 képformátumú DVD-filmet játszik le, a kivetítő a képet akkor vetíti a legjobb minőségben, ha az OSD menüben a kivetítési módot 16:9 értékre állítja be. `` Ha 4:3 képformátumú DVD filmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. `` Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint: `` Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányra a DVD-lejátszón. A kép túl kicsi vagy túl nagy `` Helyezze a kivetítőt a vászonhoz közelebb vagy messzebbre. `` Nyomja meg a Menü gombot a távvezérlőn vagy a kivetítő vezerlőpultján, lépjen a Megjelenítési Formátum menübe és próbálkozzonkülönböző beállításokkal. A kép oldalai ferdék `` Ha lehetséges, helyezze át a kivetítőt úgy, hogy a vászon közepe felé nézzen és annak alsó széle alatt legyen. `` Nyomja meg a Trapézkorrekció gombot a távvezérlőn, amíg az oldalak párhuzamosak lesznek. A kép fordított. `` Válassza a BEÁLLÍTÁSOK Vetítés elemet az OSD menüben, és állítsa be a vetítési irányt. A kivetítő nem reagál semmilyen kezelőszervre `` Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 60 másodpercig, míg újra nem csatlakoztatja. `` Ellenőrizze, nincs-e aktiválva a Billentyűzár funkció úgy, hogy megpróbálja kezelni a kivetítőt a távvezérlővel. A lámpa kiég, vagy pukkanó hangot ad ki `` Miután a lámpaelérte hasznosélettartamánakvégét, kiég és hangos pukkanó hangot hallat. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse Lámpacsere rész alatt található eljárásokat, a oldalon. 76

77 Függelékek NOTE LED fény jelentése Folyamatosan világít Nem világít Üzenet ÜZEMJELZŐ LED (Vörös) Készenléti állapot (Hálózati tápkábel bemenet) (Kék) Hőm. LED (Vörös) Lámpa LED Retesz LED (Narancssárga) (Narancssárga) Villog Bekapcsolt állapot (Bemelegedés) Villog Üzemjelző és lámpa Villog Kikapcsolás (Hűtés) Hiba (Lamp Fail) Villog Hiba (Ventilátor hiba) Villog Hiba (Magas hőmérs.) Villog Beégés (lámpa KI) Villog Villog Villog Retesz BE OSD üzenetek `` Lámpa bemelegedés: Ha a távvezérlő nem működik `` Ellenőrizze, hogy a távvezérlő működési szöge vízszintesen és függőlegesen a kivetítő IR-vevőihez viszonyítva ±30 -on belül van. `` Győződjön meg arról, hogy a kivetítő és a távvezérlő között nincs semmiféle akadály. A kivetítőtől 12 méteren (±0 ) belül legyen. `` Győződjön meg arról, hogy helyesen helyezték be az elemeket. `` Cserélje ki a lemerült elemeket. `` Győződjön meg róla, hogy a távvezérlőt a megfelelő IR kódra állította be (lásd 25.oldal). 77

78 Függelékek Lámpacsere Amikor a lámpa elérte élettartama végét, megjelenik egy figyelmeztető üzenet. Ekkor minél előbb célszerű kicserélni a lámpát. Új lámpa ügyében kérjük, forduljon a helyi viszonteladóhoz vagy az Optomához. Figyelem: Ha a készüléket a mennyezetre szerelték, óvatosan járjon el, amikor kinyitja a lámpa fedelét. Tanácsos védőszemüveget viselni, ha mennyezetre szerelt készülékben cseréli ki a lámpát. Elővigyázatossággal járjon el, nehogy laza tárgyak kiessenek a kivetítőből. Figyelem: A lámpa háza forró! Mielőtt kicserélné a lámpát, várja meg, hogy az lehűljön! Figyelem: A személyi sérülés elkerülése érdekében ne ejtse el a lámpaegységet és ne érintse meg az izzó buráját. Az izzó összetörhet, és személyi sérülést okozhat, ha véletlenül elejtik. 78

79 Függelékek NOTE A lámpa ajtót és a lámpa csavarjait nem lehet leválasztani. Ha a lámpaburkolat nincs a helyén, akkor a projektort nem lehet bekapcsolni. Ne érintse meg a lámpa üvegből készült részeit. A kézről rátapadó zsírtól a lámpa összetörhet. Puha, száraz kendővel tisztítsa meg a lámpaegységet, ha véletlenül hozzáérnek A lámpacsere menete: 1. A gomb megnyomásával kapcsolja ki a kivetítő tápellátását. 2. Várjon 30 percet, amíg a kivetítő kihűl. 3. Húzza ki a tápkábelt. 4. Lazítsa meg a két csavart a lámpa ajtón Nyissa ki és húzza fel a lámpa ajtót Lazítsa meg a lámpaburkolatot rögzítő három csavart Lassan és óvatosan húzza ki a lámpamodult. 4 A lámpaegység visszaszereléséhez végezze el az előző lépéseket fordított sorrendben. 8. Kapcsolja be a kivetítőt, és állítsa vissza a lámpa számlálóját a Lámpa visszaállítása elem segítségével, miután kicserélte a lámpaegységet. Lámpa nullázása: (i) Nyomja meg a Menü gombot (ii) Válassza a LEHETŐSÉG elemet (iii) Válassza a Lámpa beállítások elemet (iv) Válassza a Lámpa visszaállítása elemet (v) Válassza a Igen lehetőséget. 79

80 Függelékek NOTE Az AFCM az automatikus szűrőtisztító modul rövidítése. Az AFCM cseréje Amikor az AFCM eléri élettartama végét, megjelenik egy figyelmeztető üzenet. Ekkor célszerű minél hamarabb kicserélni az AFCM-et. Új AFCM ügyében kérjük, forduljon a helyi viszonteladóhoz vagy az Optomához. Ha az előző üzenetet egy bizonyos ideig figyelmen kívül hagyja, akkor megjelenik egy újabb figyelmeztető üzenet, és a projektor automatikusan kikapcsol. Ekkor célszerű minél hamarabb kicserélni az AFCM-et. Új AFCM ügyében kérjük, forduljon a helyi viszonteladóhoz vagy az Optomához. 80
