1 Tíz gyártó 90 modell Terítéken a szögletes nagybálázók A világon mintegy 15 cég gyárt szögletes nagybálázó gépet, köztük a legnagyobb multinacionális vállalkozások (Case IH, Claas, John Deere, Krone, Kuhn, Massey Ferguson, New Holland stb.). A legtöbb szögletes nagybálázó Európában készül. Évente db talál gazdára belőlük a világon, ezen belül Magyarországon db közötti mennyiség. Az Európában évente eladott mennyiség mintegy felét a Claas és Krone gyártmányok teszik ki. A szögletesnagybála-készítő gépek a nagyobb területen gabonát és szálastakarmányokat termelő gazdaságok, illetve a bérvállalkozók nagy teljesítményű gépeinek számítanak. Univerzálisak, mivel egyaránt használhatók a szenázsnak szánt fonnyasztott szálastakarmányok, a szénafélék, a gabonaszalmák és egyes típusai a rendre gyűjtött, felaprított kukoricaszár betakarítására is. A bála struktúrája alapján az egymáshoz préselt szeletekből felépülő nagyméretű szögletes bálák kevésbé ellenállóak az időjárásnak, mint a hengeres nagybálák. A csapadék be tud szivárogni a bála belsejébe, ezért a bálákat (bálakazalt) takarással kell védeni a beázástól, ugyanakkor szögletes formájuk révén, jól kihasználhatók velük a szállítási és tárolási terek, térfogatok. A szögletes nagybálázó gépek fejlesztésében érvényesülő főbb tendenciák a következőkben foglalhatók össze: növekszik a rendfelszedők (pick-up) munkaszélessége és felszedési teljesítménye, nő az anyagtovábbító és szeletelő csillag rotorok geometriai mérete és a darabolókések száma (FineCut, RotoCut, VariCut, RotoFeed stb.), előaprító szalmazúzók (PreChop) szerelhetők fel a gépekre, növekszik az előtömörítő berendezések () hatékonysága, folyamatosan nő a tömörítőszerkezet (dugattyú, préscsatorna) tömörítőképessége és a bálák tömörsége, biztonságosabbá vált a kötözőszerkezetek működése, megjelentek az ötszörös és nyolcszoros kettős csomózású kötözőszerkezetek is, kommunikáció és bálázási dokumentációt készítő informatika került a gépekre (I-Can), bálamérlegekkel, nedvességmérő szenzorokkal, automatikus szabályzókkal szerelik fel a gyártók a bálázókat, műholdas vevőantennával felszerelt bálázókkal a hozammérés, a nyomvonalrögzítés és egyedi bálaazonosítás (bálaetikett) is megvalósítható, így a bála eredete is nyomon követhető. Letisztulni látszanak a korábban sokféle bálaméretek. Uralkodóvá vált a 80 cm szélességű és ehhez kapcsolódó 50/70/80 és 90 cm magasságú keresztmetszetet alkotó kisebb méretű, illetve a cm széles, valamint a hozzá kapcsolódó 70/80/90//130 cm magasságú keresztmetszetet alkotó nagyobb bálák méretegysége. A bálák hossza korábban a 80 és cm szélességek többszöröseként jellemzően 240 cm volt, újabban azonban a gyártók ennél nagyobb (240 és 320 cm közötti) bálahosszúságokra is kínálnak megoldásokat. Nagy felszedési teljesítmény elhagyási veszteség nélkül A szögletes nagybálázókra jellemző a nagy (10-25 kg/s) áteresztőképesség, amely akkor valósítható meg velük, ha nagyméretű és nagy folyómétertömegű szalma, széna vagy szenázs céljára szánt fonnyasztott szálastakarmányrendekből dolgoznak. Ehhez okos és intelligens, (Easy) nagy munkaszélességű és nagy felszedési teljesítményű, tökéletes talajfelszínt kopírozó rendfelszedők (pick-up) szükségesek. A rendfelszedő dobok szélessége az elmúlt időszakban kevés kivételtől eltekintve 2,0 m fölé emelkedett. Gyakori a 2,3-2,35 méter szélességű pick-up (Claas, Deutz-Fahr, John Deere, Krone, Kuhn, New Holland), de a Massey Ferguson 2,6 méteres rendfelszedőjével kiemelkedik a mezőnyből. A rendfelszedő dobok zöme sűrű osztású, erős, öt- vagy hatsoros vezérelt villaujjakból és villatengelyből épül fel, és szinte elhagyásmentesen dolgozik. Ritkaságnak számít a vezéreletlen felszedőujjas dob (Krone Easy Flow). A tarlófelszín követéséről állítható magasságú, gumiabroncsozású kopírozókerekek szolgálnak. A rendről felszedett szálasanyag rendezett formában történő továbbítását ritkábban rugós leszorító villasor, gyakrabban pedig függőleges kitérésű bordás henger segíti elő. A felszedett szálasanyag-rendek szűkített anyagáramba rendezését átmenő összehordó- vagy konzolcsigák végzik, a szű kítés mértéke az előtömörítő csatorna szélességére (80 vagy cm bálaszélességre) történik. Darabolás és/vagy előtömörítés (Rotor és/ vagy ) A bálakészítés folyamatában a következőkben a csillagrotor és/vagy az előtömörítő kap szerepet. A szögletes nagybálákat gyártók szinte mindegyike kínál szeletelő berendezés nélküli modellt olyan gazdaságok számára, amelyek szálas állapotban kívánják betakarítani a szalmát és a szénatermést, illetve gyakran ugyanazt a modellt csillagro toros-szeletelőkéses felszereltséggel is kínálják, több kevesebb késszámmal. Ugyanakkor valamennyi szögletes nagybálázógépben megtalálható az íves előtömörítő csatornában dolgozó, 3-6 db villával rendelkező, percenként 100- lengést végző előtömörítő szerkezet (). Ritkábban (Case IH) továbbítóvillákkal kombinált késes szeletelőberendezéseket is alkalmaznak. A Supertino szögletes nagybá- Növelt teljesítményű előtömörítővel és présdugattyúval készülő terhelésszabályzós Case IH LB 434 R bálázó Krassort előzúzóval felszerelt, nagy áteresztőképességű Claas Quadrant 3/3400 RC bálázó 16 Mezőgazdasági Technika, július

2 lázók pedig darabolószerkezet nélkül készülnek. A bálázók túlnyomó részénél megtalálható és összehangoltan végzi munkáját az anyagáramban a szálasanyag-továbbító és darabolást végző csillagrotor (MaxiCut, MultiCut, Ro - tocut, XCut stb.) és a előtömörítő berendezés. A rotorátmérők növekedése (65-80 cm) figyelhető meg, amelyeknek elég nagy a kerületi sebessége a szálasanyag továbbításához és elég nagy a csillagrotorágak közé be il leszthető késhosszúság a daraboláshoz. A ro tor csillagok elrendezése lehet spirális és teljes szélességben azonos terheléssel dolgozó, valamint V-elrendezésű, amely az anyagáram szűkítésére is használható (Fendt, Krone, Mas sey Fer guson). A csillagrotoros darabolószerkezeteknél a kések száma változtatható, vagy teljesen ki is iktatható. Utóbbi esetben darabo lás nélkül továbbítja a rotor a szálasanyagot a Raf fer re. A maximális késszámok a gépek többségénél 15 és 20 db közöttiek, amelyek csoporto san kiiktatva felezhetők, harmadolhatók vagy negyedelhetőek is, attól függően, hogy mi lyen mértékű darabolásra van igény. Ritkaságnak számít a Claas és a Krone Fine, illetve Special Cut ké - ses da rabolója, amelyek max. 51 db késsel is képesek dolgozni, és ezzel akár 22 mm-es el méleti darabolási hossz is megvalósítható, ez zel a bá lák tömörsége és tömege akár 50 %-kal is nö velhető. A gépek többségére a 43,5-45,0 mm-es elméleti darabolási hossz jellemző. Az íves elő tömörítő csatornák és a ek (villás előtömörítők) tömörítési hatékonysága is folyamatosan növekszik, amely következő lépés a bálatömörség növeléséhez. Az előtömörítők a keskenyebb (80 cm széles) bálák esetében általában 4 villával rendelkeznek, a szélesebb bálák esetében pedig 6 villás változatokat alkalmaznak. Ugyanis a ek által a dugatytyú elé adagolt bálaszeletek tömörsége befolyásolja a bálák tömörségét is. Az előtömörítőből a szálasanyag beadagolását szenzorok vezérlik, amelyek a tömörítés mérték és dugattyú pozícióját figyelve végzik a munkájukat. Tömörítőszerkezet (dugattyú és bálacsatorna) A csúszómozgást végző dugattyúk lendítő tömege és a lökésszáma, illetve a présdugaty- A Deutz-Fahr BigMaster 5912 D kétdugattyús bálázóját is a Kuhn gyártja tyú által kifejtett préselési erő is folyamatosan növekszik, amely a bálatömörség növelésének következő fázisa. A legújabb modellek már tonnás dinamikus préselési erővel dolgoznak (Claas, John Deere, Krone, Kuhn). Az /min fordulatszámú traktor TLTről meghajtott bálázóknál a hajtóműveken és lendkerekeken keresztül átszármaztatott dugattyúmozgás löketszáma 38 és 61 löket/perc között változik. Jellemzőek a percenkénti löketszámú dugattyúk. A HDP préselési minőséget elő lehet állítani 56 löket/perc löketszámú dugattyúval (Claas 5300 FC), vagy hidraulikus rásegítéses, 45 percenkénti löketszámú dugattyúval is (Krone Big Pack 1290 HDP II XC). A bálatömörség növelésére egyedüli meg oldást fejlesztett ki a Kuhn, amely az LSB 1290iD bálázóját osztott (kettős) dugattyúval szereli fel, amely a bálacsatorna alsó és felső részében egymást követő ciklusban külön-külön végzi a tömörítést, ezáltal tud 25 %-kal tömörebb bálákat készíteni. Ez a szerkezet található a Deutz-Fahr 59/2/D bálázóban is. A HD kivitelű, növelt dugattyúerővel dolgozó bálázók (Fendt/Massey Ferguson/Krone) %-kal tömörebb bálák készítésére alkalmasak. A dugattyúhajtásba biztonsági tengelykapcsolókat és/vagy nyírószeges biztosításokat épí tenek be, amelyekkel megakadályozhatók a nagyobb törések és meghibásodások. A bálatömörség a bálacsatorna szűkítésén keresztül is nagymértékben befolyásolható. Ez a legtöbb gépnél a vezetőfülkéből állítható vagy au tomatikusan történik, a bálacsatorna oldalfalainak hidraulikus mozgatásával. Napjainkban a HDP (High Density Press) nagynyomású bálázókkal szalmából kg tömegű, kg/m 3 tömörségű bálák, szenázsnak szánt fonnyasztott zöldtakarmányokból kg tömegű és kg/m 3 bálák is készíthetők. Kötözőszerkezet, kötözési biztonság A szögletes nagybálázók kötözési biztonsága az elmúlt időszakban nagymértékben javult. Egyrészt a kötözőfejek mechanikája finomodott, javult a kötözőzsineg minősége, meg veze tése és feszítése (Kuhn TwinSteep), illetve a kö tözőszerkezeteket szinte kivétel nélkül venti lá to rok légárama vagy sűrített levegő tartja tisz tán (Claas TurboFan). A bálázók nagyobbik há nyada kettős csomózású szorítókötözéssel dol gozik, vagyis a bála mindkét végén csomóz (Deering, Hesston, Claas, Schumacher Sys tem), kisebbik részén egyszeres csomózású hur kos bálakötözés található. A HDP bálázók kivétel nélkül dupla csomózású kötéssel dolgoznak, a kisebb (80 cm szélességű) báláknál alkalmaznak főleg egyszeri csomózással dolgozó kötözőszerkezeteket. A bálatömörség növekedésével a kisebb méretű báláknál korábban alkalmazott négyszeres kötés helyett egyes modelleknél már ötszörös kötést használnak (Krone, Supertino). A nagyobb méretű bálákat készítő bálázóknál A Hesston gyökerekkel rendelkező, megnövelt présdugattyú-erővel dolgozó Fendt 1290 SXD A John Deere az L1533 bálázójában a Kuhn LSB rendszerét fejlesztette tovább Mezőgazdasági Technika, július 17

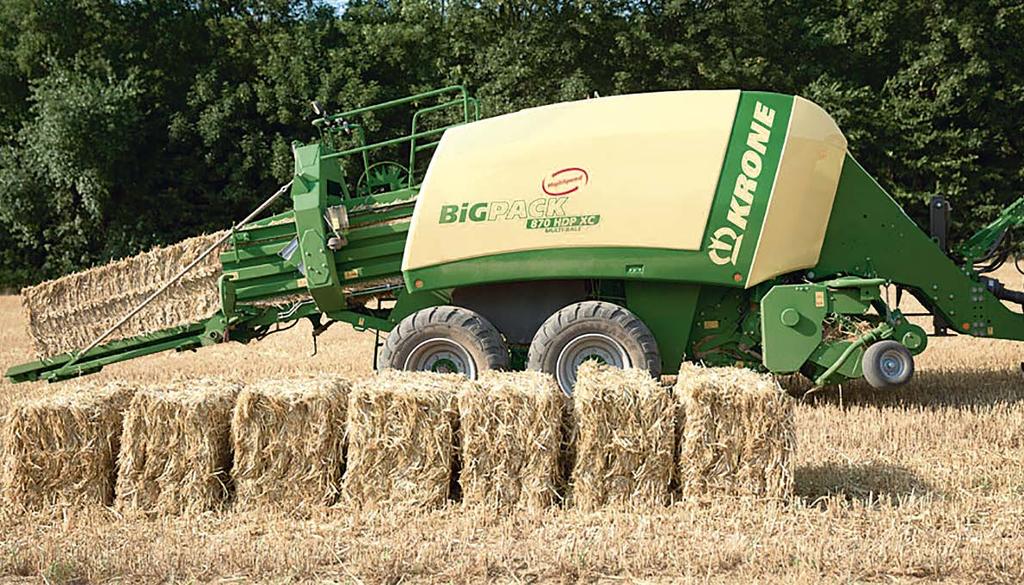

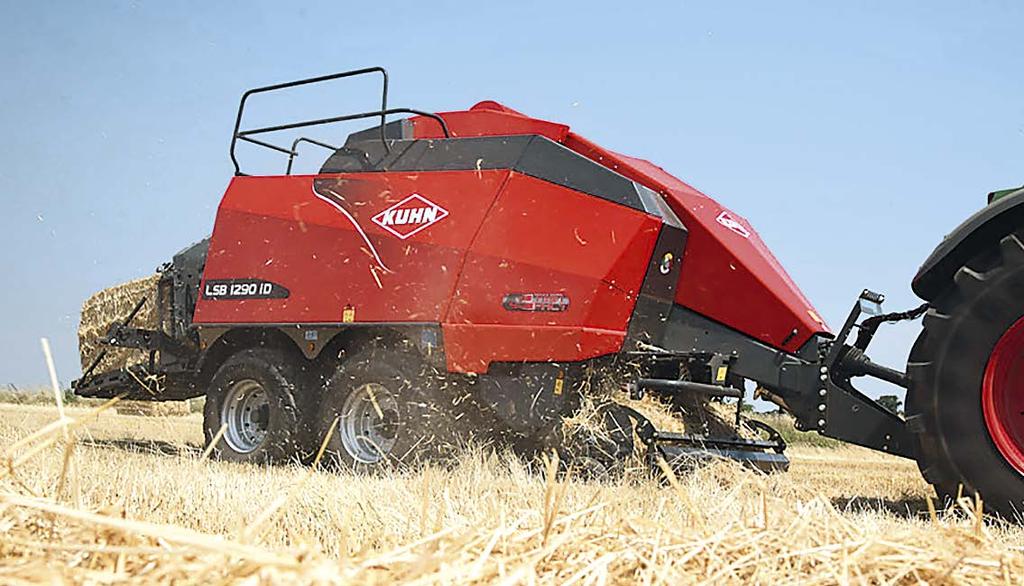

3 A legnagyobb szögletes nagybálaválasztékot kínáló Krone BigPack 870 HDP Multibale bálázó A Kuhn LSB 1290iD kétdugattyús bálázója 25 %-kal tömörebb bálákat készít a korábbi általános 6-szoros kötöző rend szere ket a HDP bálázóknál 8-szoros kötéssel váltották fel (Krone Big Pack 1290 HDP II). Különlegességnek számít a Krone MultiBale kötözőrendszere, amely a kisebb (80x70 cm-es) keresztmetszetű bálákat (7 db) külön-külön beköti, majd egyben ötszörösen átkötött nagybálákba köti be azokat, amely a felhasználásnál jelent előnyöket, mert a kötözőanyagtól megszabadított nagybála ezt követően 7 kisbálában kezelhető tovább (Krone Big Pack 870 HDP MultiBale). A Krone a BigPack 1270 Mul ti Bale modelljénél, amely x70 cm keresztmetszetű bálákat készít, szintén alkalmazza ezt a rendszert. A MultiBale rendszerekkel készített 7-9 kisbálát tartalmazó nagybála 18 db, hagyományos kisbálázóval készített bálának felel meg, illetve egy nagybálázó három magasnyomású kisbálázót képes kiváltani. A mul tibálák csak fele annyi kötözőanyagot használnak fel, mint a kisbálák és tárolási helyszükségletük is csak 60 %-a a kisbálákénak. A fejlesztéseknél arra is gondoltak, hogy minél több zsinegköteget helyezzenek el a bálá zók zsinegtárolóiba, ezzel hosszabb ideig tud a bálázó egy feltöltéssel dolgozni. Ezek száma jellemzően között változik, de egyes modelleknél ennél több (30-52 db) zsinegköteg is tárolható a gépen (John Deere, Krone). Futóművek, járószerkezetek A szögletes nagybálázók zöme rugózott iker- vagy tandemtengelyes, négykerekes, fékezett futóművel készül, amelyeket alacsony nyomású ballonos gumiabroncsokkal szerelnek fel a talaj- és az évelő takarmánynövények tarlójának kímélése érdekében. Csak a kisebb (80x70 vagy 80x90 cm) méretű bálákat készítő gépek alatt lehet találkozni egytengelyes, kétkerekes futóművekkel. A kisebb szögletes nagybálázók tömege általában 7. és kg között változik, a tengelyre eső terhelés ebből kg között alakul. A nagyobb méretű bálákat készítő bálázók saját tömege felszereltségtől függően 9. és kg között mozog, a tengelyenkénti terhelésük és kg között alakul. Ezek a tömegeloszlások figyelembe véve a kerekek nagy felfekvő felületét kedvezőnek mondhatók és valóban talajkímélőek. A tengelyeken jellemzően 500/55 R20; 550/49 R22,5; 600/50 R22,5; 600/55 R22,5; 620/50 R22,5 vagy 710/45 R22,5 méretű gumiabroncsok találhatók. A legtöbb európai országban eladott szögletes nagybálázók tengelyei légfékberendezéssel fékezhetők, a megengedett sebességük igazodva a vontató traktorok maximális sebességéhez 40 vagy 50 km/h. Kiegészítő felszerelések, opciók A szögletes nagybálázókon egyre több a bálakészítési folyamat automatizálását, ellenőrzését végző, valamint az áteresztőképesség és a bálatömörség fokozására szolgáló kiegészítő felszerelés, illetve vezérlés. Egy kivételével (SuperTino) valamennyi gyártó kínál több modelljéhez is a gép vonórúdjára, a rendfelszedő pick-up elé felszerelhető lengőkéses szárzúzót (chopper), amellyel a renden lévő szálasanyag (szalma, széna, kukoricaszár stb.) előzúzható és a már az előzúzott anyag jut a rendfelszedőn keresztül a csillagrotorra, ezzel %-kal is lehet növelni a bála tömörségét. A Case IH, a Deutz-Fahr, a John Deere, a Kuhn, a New Holland valamennyi bálázómodellje felszerelhető előzúzóval. Több bálázógép gyártó is kínál 2 db bála kezelésére és lehelyezésére alkalmas bálacsúszdát is. A bálázókon számos ellenőrző- és mérőszenzor is rendelkezésre áll (APC, Smart Fill Technology, Easy Fill System, KM, MPS Plus stb.), amely szabályozza a bálázó működését és tehermentesíti a gép kezelőjét. Jellemzően opcióban (külön kérésre) építik be a gyártók (szinte valamennyi) a bálamérleget a bálacsúszdába, amely minden elkészült bála súlyát méri és a fedélzeti elektronikába eltárolja. Ugyancsak külön kérésre kerül fel a bálázókra, a nedvességmérő szenzor, amelynek az érzékelője a bálacsatorna belső oldalán található, és folyamatosan méri, majd egy bálára vonatkoztatva átlagolja a bálázott szálasanyag nedvességtartalmát, amely a bála tömegével együtt szintén a fedélzeti elektronika adattárolójába kerül. A legtöbb bálázógépen op ciósan áll rendelkezésre az elektronikus bálahosszmérő berendezés, amelyen keresztül beállítható az elkészítendő bálák kívánt hoszszúsága és munka közben cm-es pontossággal méri, illetve eltárolja minden egyes bála geo- A New Holland BigBaler a Case IH testvéreként készül, és Crop-ID-Markersystem bálaazonosító rendszerrel is rendelkezik A Fendt bálázó ikertestvére, az MF 2230 XD szintén Hesston jegyeket hordoz magában 18 Mezőgazdasági Technika, július

4 Az Európában legelterjedtebb szögletes nagybálázók főbb műszaki jellemzői (folytatás a következő oldalon) Darab.- Bála Max. Rendf. Dugattyú Töltő/tömör.- kések Gyártó Modell keresztm. bálah. széless. löketsz. szerk. típusa száma (cmxcm) (cm) (cm) (1/min) (db) Case IH Claas Deutz Fahr Fendt John Deere Krone LB324/Rotocut 80x LB 334/Rotocut 80x LB 424XL/Rotocut x LB434XL/Rotocut x / / / /29 48 Quadrant x Quadrant 4 RF/RC 80x Quadrant 4 RF/RC/SC x Quadrant 5 RF/RC/FS/SC x Quadtrant 5300 RF/RC/FS/SC x és/vagy Rotor és/vagy Rotor, Rotor, Fine és Spec.Cut, Rotor, Fine és Spec.Cut / / /51 46 Quadtrant 3400 RF/RC x és Rotor 12/25 46 BigMaster x BigMaster x BigMaster 5712/DX x BigMaster 5912/D x N/S 80x N/S x N/S/XD x N x L1424/1424C x L1524 x L x L1524 x BigPack 870 HDP/XC Multibale 80x BigPack 890/XC 80x BigPack 1270/XC/VC x BigPack 1290/XC/HDP/HDPXC x BigPack 1290 HDP VC x BigPack 1290 HDP II/XC x BigPack 4x4/XC x / / /26/ / /26/ / / köt.fej duplaköt. 5 köt.fej. 8 köt.fej. Kötözőszerkezet Telj.- igény (LE) Opciók 110 bálaetikett, automatikus terhelésszabályzó, APC nyom.szab., KM köt.ellen., Operator vagy Communikator távvezérlés, ITC terhelésvezérlő,, TONI Telematics rendszer, Power Feeding System kendertartozékok Bálamérleg, Hayboss Applikátor, hátsó szilázs- és kendertartozék, Előzúzó több típushoz, hátsó bord komputer, metriai méreteit is (Deutz-Fahr, Kuhn, Fendt, Massey Ferguson), egyébként a bálahosszúságot a gépeken mechanikusan lehet beállítani. Szinte valamennyi szögletes nagybálázóhoz opcionálisan rendelhető egy- vagy több hátsó kamera is, amellyel a kötözőszerkezet, illetve az elkészült bálák szemmel is követhetők a traktorban elhelyezett monitoron keresztül. A gyártók többféle (egyszerűbb és többet tudó, ISO- BUS kompatibilis CCI stb.) fedélzeti elektronikát is kínálnak bálázóikhoz. Ezekkel a terminálokkal és monitorokkal a bálázógépen szük séges beállítások elvégezhetők és a gép működése is ellenőrizhető. Több gyártó is kínál a bálázójához a traktor leadott teljesítményét és a bálázó áteresztőképességet optimalizáló vezérlést, amely mindig a legnagyobb teljesítményt képes kihozni a bálázóból (Claas ICT, Case IH ChargeControl,New Holland Intelli Cruse). Műholdas helyzet meg határozással (DGPS, RTK GPS) és -szal rendelkező rendszerek, illetve antennák alkalmazásával a traktorokon hozamtérkép is készíthető egyegy területen elkészült bálák tömegének ösz- Mezőgazdasági Technika, július 19

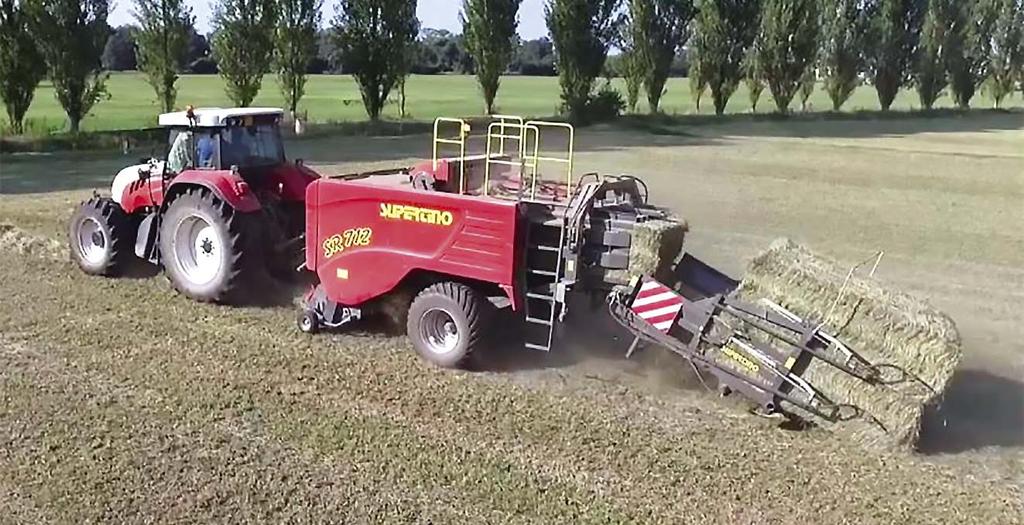

5 A szeletelőberendezés nélküli SuperTino SR712 bálázó bálakettőző bálacsúszdával szesítése alapján. Erre alapozva több gyártó (Fendt, Massey Ferguson, New Hol land stb.) a bálák egyedi azonosítására alkalmas bálaetikett-rendszert is kínál gépeihez, amely minden egyes bálát a legfontosabb paramétereivel (hol és mikor készült, mennyi a tömege, milyen a nedvességtartalma stb.) képes azonosítani a rátűzött, elektronikusan leolvasható etikett segítségével. A legkorszerűbb fedélzeti elektronikák (Claas TONI Te le matics on Imple ment, JD Link My John Deere) telemetrikus adatátvitel segítségével képesek a bálázási adatokat továbbítani a gépek irányítását végző személy számítógépére. A bálázókon több munka és működési egységet megvilágító LED lámpát is elhelyeznek az éjszakai munkavégzéshez. Traktorigény A bálázók üzemeltetéséhez szükséges traktor motorteljesítménye a bálázógép és a készített bálák méretétől, a bálák tömörségétől és az áteresztőképességétől függ. A kisebb (80x70/80/90cm) keresztmetszetű bálázók teljesítményigényét 110- LE motorteljesítményű traktorok is képesek kielégíteni, a nagyobb méretű bálákat készítő gépekhez már - LE közötti motorteljesítményű traktorok szükségesek. A HD és HDP szeletelős bálázók teljesítményigénye - LE között változik. A bálázók meghajtásához minden esetben /min fordulatszámú hátsó traktor TLT-k szükségesek. A bálázók ára A bálázók ára is a készített bálák méretétől és a bálázási teljesítményétől függ. Az egyszerűbb felépítésű bálázók nettó ára az európai piacokon és.000 euró (34 és 44 millió Ft között), a sokat tudó, nagy teljesítményű bálázóké pedig.000 és euró (44 és 72 millió Ft) között változik. Dr. Hajdú József Az Európában legelterjedtebb szögletes nagybálázók főbb műszaki jellemzői (folytatás az előző oldalról) Kuhn Massey Ferguson New Holland LSB x LSB 890D 80x LSB 1270/DX x LSB 1290 x MF 2240 R 80x MF 2240 PC 80x MF 2 R 80x MF 2 PC 80x MF 2260 R/PC x MF 2270 R/PC x MF 2270 XDR/XD x MF 2290 R/PC x BigBaler 870 S/P/R 80x BigBaler 190 S/P/R 80x BigBaler 1270 S/P/R x Bigbaler 1290 S/P/R x /6 47 8/ /6 47 8/ /6/9/ /6/9/ /15/ /15/19 48 SR x SR x Supertino SR x SR 612 x SR 712 x köt.fej fed. komputer, kenderszerelék, Bálamérleg, bálaetikett,, datamanager Smart Fill, Intelli Cruise, Nedvességmérő, központi zsírzó, előzúzó, video Elektronikus távvezérlés és kontroll, kettős bálarendező 20 Mezőgazdasági Technika, július
