Szögletes nagybálázó

Átírás

1 Szögletes nagybálázó HU

2 KRONE több mint 100 sikeres év Szakértelem Innováció Vásárló centrikusság A KRONE vállalat neve közismert a mezőgazdaság világában több mint egy évszázada. A kezdetekben egy kis patkolókovács műhely volt, amiből egy vezető takarmány betakarítógép specialista lett. A vállalatot az innovációs erő, a piacvezető szakértelem és a vásárlókhoz fűződő szoros viszony tette sikeressé. Számos különleges fejlesztés jellemző, melyek erősen érvényesülnek a minőségben és a vállalat vevő orientált filozófiájában. A folyamatokat megbeszélések előzik meg, a KRONE dolgozói szoros kapcsolatban állnak a vevőkkel és a forgalmazókkal. Ők folyamatosan elemzik a piacot, a trendeket és a gépszükségleteket. BILD A gépek tervezését a legmodernebb számítógépes technológia segíti. A kiválóan megalkotott tervezőprogramok segítségével a gép munkavégzése szimulálható a képernyőn. Ezzel a módszerrel a gép folyamatosan optimalizálható a tervezési folyamat során is. A következő lépés a prototípus megépítése, amely feladatot tapasztalt mérnökök végeznek el saját kezükkel, szoros kapcsolatot tartva a tervezői gárdával, minden alkatrészt elsőként építenek be, ami egy új KRONE gépet eredményez. 2

3 A trendek megismerése, a folyamatos kapcsolattartás a vevőkkel és a folyamatos reagálás a piac követelményeire az, ami a KRONE fő jellemzője. Például a szögletes nagybálzó, amelyeket a Krone kezdetektől fogva robosztusra tervezett a nagy teljesítmény és a kezelési kényelem érdekében. A láncmentes erőátvitellel, az előtömörítő automata kuplungjával, a nagyra méretezett lendkerékkel, a kötözőfejek nagynyomású levegővel való tisztításával és a tandem futóművel KRONE kész arra, hogy kielégítse az igényeket már 1994 óta. Ez pontosan teljesül, amikor a KRONE filozófiája érvényesül, nevezetesen számba veszik a felhasználók igényeit és ezeket a szükségleteket gyorsan és rugalmasan beépítik a gépekbe. Semmilyen számítógépes szimuláció sem tudja a szántóföldi teszteket pótolni. Ez az, amiért az új gépeinket kitesszük a világ minden tájára kiterjedő vizsgálatoknak, melyekkel minden lehetséges üzemeltetési körülmény esetén megismerjük viselkedésüket. A minőség kifizetődik. Ennek érdekében ellenőrzéseket végzünk és dokumentáljuk azokat, amikor lehetséges a gyártás folyamán. Mindezek felett a KRONE ellenőrizteti a termékeit az összeszerelő soron külső független ellenőrökkel is. A megelégedett felhasználók világszerte megerősítik azt, hogy a fokozott figyelem, a folyamatos párbeszéd a vásárlókkal legalább annyira fontos, mint a szüntelen minőség-ellenőrzés, és nem véletlenül vált időközben a KRONE név az egész világon a takarmány termelés szimbólumává Made in Spelle, Németország. 3

4 6 BiG Pack A sikeres program 8 Easy Flow Az első vezérlés nélküli rendfelszedő szögletes nagybálázón 10 X-Cut Szeletelő kazettákban 12 PreChop Szecskázó 14 VFS Előtömörítő 16 Préselés A lendkeréktől a bálacsúszdáig 20 Kötözés Kezelés Tökéletesen kötözve, a legmagasabb kezelési komfort

5 Futómű Biztosan az úton 24 BiG Pack Az ismertebb modellek 26 MultiBale Kilenc kisbála egy nagybálában 28 HDP A legkeményebb bálák 30 BiG Pack A világ legnagyobb bála keresztmetszete 34 Tapasztalatok Világszerte sikeres 36 Műszaki adatok Technikai részletek 38

6 KRONE BiG Pack A sikerprogram. Csatorna magasság 130 cm-ig Vezérlés nélküli EasyFlow Pick-Up VFS Hat szekciós előtömörítés A kazettás szeletelő X-Cut MultiBale-System: Kilenc kisbála egy nagybálában Egy KRONE szögletes nagybálázóval Ön tapasztalatot és hozzáértést vásárol. A KRONE ismeri a gyakorlat különböző elvárásait, ezért komplett bálázó programot kínál Önnek az összes csatorna-keresztmetszettel. A nemzetközileg is elismert innováció, mint a hat szekciós előtömörítő rendszer (VFS), az egyedülálló MultiBale kivitel és a vezérlés nélküli rendfelszedő (EasyFlow Pick-Up) alapozzák meg a KRONE BiG Pack sikerét. HDP Bálázás a legnagyobb nyomással BiG Pack 890 (X-Cut): A legkisebb Big Pack négy kötözőfejjel és 80x90 cm-es csatorna-keresztmetszettel, mely nem csak szalmában, de zöld anyag bálázásában is megállja a helyét. BiG Pack 1270 (X-Cut): Ez a bálázó mely nagyon sokoldalúan használható a 120x70 cm-es csatorna-keresztmetszettel. Hat darab egyszeres-, vagy kettős csomózású kötözőfej felel a formastabil bálákért szalmában, szénában és szenázsban. BiG Pack 1270 (X-Cut/MultiBale): Ezzel a modellel lehetősége van Önnek egy nagybálába kilenc darab egyedileg megkötött kisbálát készítenie. Az Ön előnye: A nagybála rakodása és szállítása egyszerű, majd szétbontva a felhasználás helyszínén a kisbálák kézi erővel mozgathatók. 6

7 A BiG Pack Program BiG Pack 890 BiG Pack 890 X-Cut BiG Pack 1270 BiG Pack 1270 X-Cut 80 x 90 cm 120 x 70 cm BiG Pack 1270 MultiBale BiG Pack 1270 X-Cut MultiBale 9 db kisbála egy darab 270 cm-es nagybálában BiG Pack 1290 BiG Pack 1290 X-Cut 120 x 90 cm BiG Pack 1290 HDP BiG Pack 1290 HDP X-Cut 120 x 90 cm BiG Pack BiG Pack X-Cut 120 x 130 cm BiG Pack 1290 (X-Cut): A legkeményebb bálák 90 cm magassággal és 120 cm szélességgel, melyek lelkesedést váltanak ki a gazdákból világszerte. Ez a bálázó a csatorna-keresztmetszet nagysága miatt főleg szalmában és szénában használatos, azonban bevethető zöld anyag bálázásában is. BiG Pack 1290 (X-Cut/HDP): A bálák, mint a brikett. A HDP (High Density Presssystem) nagynyomású bálázóval a bála tömörsége mintegy 25%-kal magasabb lesz. A szalma bálázás esetén ez a szállítási költségeket jelentősen csökkentheti. BiG Pack (X-Cut): A 130 cm-es bálamagasság esetén lényegesen kevesebb bála készül hektáranként, mellyel a rakodási idő és személyi jellegű kiadások csökkenthetők. A jellemző felhasználási terület: szalma és széna bálázása. 7

8 EasyFlow Az első vezérlés nélküli rendfelszedő szögletes nagybálázón. Tiszta felszedés Nagyobb teljesítmény Csendesebb üzem Kisebb kopás Az új EasyFlow (Pick-Up) rendfelszedővel a KRONE kínál először vezérlés nélküli - bonyolult vezérlőpálya elhagyásával rendfelszedőt. Az alap ötlete ennek a konstrukciónak a hullámos, horganyzott lesodrólemez. Az új EasyFlow (Pick-Up) rendfelszedő 30 %-kal magasabb fordulatszámmal forog, így Ön gyorsabban haladhat megnövelve az áteresztőképességet. Kevesebb karbantartás Semmi nem marad a tarlón. A mm munkaszélességű (DIN 11220), vezérlés nélküli EasyFlow (Pick-Up) rendfelszedő öt rugósorral, 55 mm-es rugótávplsággal, rendkívül tisztán dolgozik. A 6,3 mm átmérőjű, erős fogak mintegy alámerülnek a lesodró lemezek hullámaiban, s így nem akadhat fenn semmi anyag. A KRONE tudja, hogy a gyakorlatban ballonos tarlóskerekre van szükség, melyek magassága nálunk szerszámok nélkül, gyorsan állítható, biztosítva így a gyors átállást különböző körülményeknek megfelelően. 8

9 Az előnyök kézzelfoghatóak: Az új EasyFlow rendfelszedő az egyszerű felépítéséből adódóan kevesebb mozgó alkatrészt tartalmaz és csendesebb a járása. Így a kisebb kopás következménye: kevesebb karbantartás, kisebb alkatrész költség. Az EasyFlow, mintegy 30%-kal magasabb fordulatszámon dolgozik, mint a hagyományos társaik. Ezáltal megnövekszik az áramló anyag repítési sebessége és felvevő képessége, mellyel a BiG Pack még hatékonyabbá válik. A KRONE kínálja az első vezérlés nélküli rendfelszedőt szögletes nagybálázón, mely egyben alapkivitel is. Gyengéd a gyephez: A vontatott üzemmódú, önbeálló tarlókerekek követnek minden ívet és nem radíroznak. A jó utánfutás következtében a kereke felfüggesztése kevésbé terhelt. Így gördül: Folyamatos anyagáram a görgős rendleszorítóval. Az egyenetlen rendet szinte kisimítja, így a rendfelszedő optimális kapacitással tud dolgozni. Kényelmes: A kardántengelyen keresztül történő meghajtás nyomatékkuplung biztosítja, mely túlterhelés esetén automatikusan kiold. Így a nyírócsavarral járó kényelmetlenségek nálunk nem jelentkeznek. 9

10 KRONE X-Cut A tökéletes szeletelő kazettákban. 16 kés a 80 cm-es csatorna szélességnél 26 kés a 1,20 m-es csatorna szélességnél V-formájú szeletelő- és továbbító rotor Egyedi kés biztosítás Hidraulikusan be- és kikapcsolható késtartó Két oldalra kihúzható késkazetták Pontos, kitűnő vágás minőség: A KRONE szeletelő rendszerrel X-CUT ez nem jelent problémát. A 16, vagy 24 db szeletelő késsel 44 mm az elérhető elméleti szecskahossz. A nagyra méretezett vágó- és továbbító rotor az anyagot folyamatosan, kis adagokban továbbítja. A V-formájú kifelé ívelő fogak biztosítják az anyag egyenletes eloszlását a csatorna szélességében. Ezzel a konstrukcióval az X-Cut rendkívül megbízhatóan dolgozik, kis teljesítmény igénnyel. Erős rotor, erőteljes vágás: A nagy, 550 mm-es átmérő lenyűgöz. A kettős fogak melyekből a vágás kezdetén 4 db dolgozik a V-formából adódóan, mintegy ráhúzzák az anyagot a késekre (húzott vágás), mely energia megtakarítást erdményez. Teljes erővel: A szeletelő- és továbbító rotor a főhajtóműből direkt van meghatva. A beépített racsnis nyomatékhatároló kuplung védi a hajtást a túlterheléstől. Így Ön mindig biztonságban érezheti magát. A tökéletes szeletelés: A kések egy sorban való elhelyezése és a szeletelő rotor, valamint a kések közti minimális hézag biztosítja a a szeletelés jó minőségét. 10

11 KRONE-X-Cut: A fiókos rendszer. Az X-Cut szeletelő rendszer két balra és jobbra kihúzható fiókkal, bennük 8, vagy 13 késsel rendelkezik. Kések ki- és beszereléséhez a kazetták hidraulikusan le- és felbillenthetők. A kétfelé osztott késtartó fiókokat balra és jobbra kényelmesen ki lehet húzni. A karbantartási munkához, vagy a kések számának megváltoztatásához, a kések szerszám nélkül könnyen ki- és beszerelhetők. Ez a biztonság: A rugós, egyedi késbiztosítás teszi lehetővé a zavarmentes üzemet az idegen anyaggal szemben. Az ütközés után a kések automatikusan visszaállnak munkahelyzetbe. Eltömődött a rotor? Semmi gond. Eltömődésnél a kések kazettáit - a traktor üléséből hidraulikusan - le kell engedni, s ahogy a továbbító csatorna kitisztult, a kések ismét hidraulikusan munkahelyzetbe kapcsolhatók. Könnyű szeletelés: A kés formája biztosítja az anyag húzott vágását, mely kisebb energiát igényel. Ha a késeket kiszereljük s így dolgozunk tovább helyükre vak késeket kell behelyezni, melyek tisztán tartják az eredeti kések helyét és tartószerkezetét. 11

12 PreChop Az integrált szecskázó szalmához. Az előreszerelt szecskázóval is megmarad a nagy áteresztőképesség Elméleti szecskahoszz 21 mm Állítható szecskahoszz, kapcsolható ellenkés A szalmaszálak rostokra történő szecskázásával jobb nedvszívó hatás érhető el PreChop: Az integrált gép elé épített szecskázó a KRONE szögletes nagybálázákhoz: BiG Pack 1270, 1290, 1290 HDP és Az 56 db forgó- és két sor ellenkéssel az elérhető elméleti szecskahossz: 21 mm. A PreChop nem csak szecskáz, hanem a szalmaszálat feltárja. A szecskázó nem csökkenti az anyagáram mennyiségét. Még ennél a kis szecskahossznál is formastabilak maradnak a bálák és jól rakodhatók. Megfordítható kések a hoszszabb élettartam érdekében Kapcsolható hajtómű és hidraulikus magasságállítás Kapcsolható hajtómű: A szecskázó főhajtóműve a bálázó vonószerkezetébe van építve. A megnövelt vonószerkezet biztosítja a szabad helyet a traktor kerekei és a szecskázó között. A szecskázó egy kapcsolókarral kényelmesen ki- és bekapcsolható. Biztos erőátvitel: A késekkel szerelt rotor meghajtása négy soros PowerBand ékszíjjal történik, mely ékszíj nagy sebességre és erőátvitelre lett méretezve. Szecskázó nélküli munka: Ebben az üzemben a szecskázót hidraulikusan kiemeljük. Az 52 cm-es szabad magasság garantálja a probléma mentes haladást a renden. Bekapcsolva a szecskázót, a munkamagasság láncok segítségével 20- és 40 cm között rögzíthető. 12

13 A PreChop szisztéma magáért beszél: Finomra aprított, pormentes anyag, mely számos célra hasznosítható. Az így szecskázott szalma felhasználásra kerülhet baromfi ólakban, tejelő tehenek pihenő helyein, anyakocák és sertés hizlaldák istállóiban, takarmányba keverve, valamint gomba termőtalajként. A feldolgozott anyagnak nagyon jó a nedvszívó képessége, könnyű szétteríteni az istállóban, nem dugul el a trágyacsatorna és könnyebben lebomlik. A KRONE PreChop teljesíti az Ön elvárásait. Az elvárt szecskázás: A szecskázó rotor átmérője 520 mm. Az 56 db lengőkéssel szerelt rotor 3000 f/p fordulatszámmal továbbítja és ütközteti az anyagot a két sorban elhelyezett állókéseknek. Minden kés kettős élű, megfordítható. Szabályozható: A különböző szecskahossz elérése érdekében az ellenkés három lépcsőben állítható. A felső ellenkés a háromszögű késekkel ki- és bekapcsolható. Mindkettő ellenkésen 47 db egyedi kés található. Egyszerű: Ha hosszabb ideig nincs szükségünk a PreChop-ra, egyszerűen, mindössze három csap oldásával és kardántengely eltávolításával a szecskázó eltávolítható. A csapok oldása, valamint a kardántengely eltávolítása után a szecskázó hidraulikusan leengedhető egy kiskocsira, így oldalra kihúzható. 13

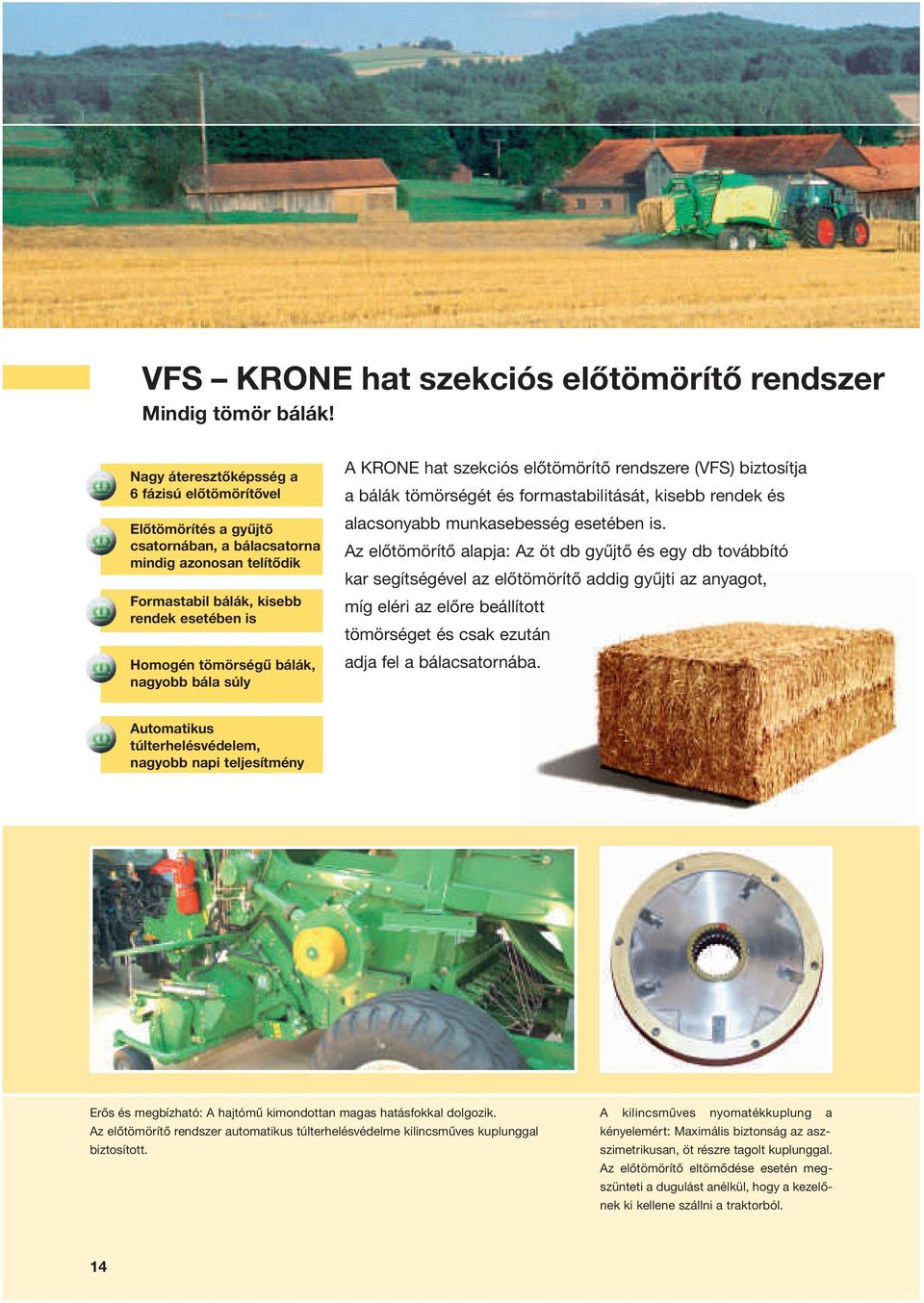

14 VFS KRONE hat szekciós előtömörítő rendszer Mindig tömör bálák! Nagy áteresztőképsség a 6 fázisú előtömörítővel Előtömörítés a gyűjtő csatornában, a bálacsatorna mindig azonosan telítődik Formastabil bálák, kisebb rendek esetében is Homogén tömörségű bálák, nagyobb bála súly A KRONE hat szekciós előtömörítő rendszere (VFS) biztosítja a bálák tömörségét és formastabilitását, kisebb rendek és alacsonyabb munkasebesség esetében is. Az előtömörítő alapja: Az öt db gyűjtő és egy db továbbító kar segítségével az előtömörítő addig gyűjti az anyagot, míg eléri az előre beállított tömörséget és csak ezután adja fel a bálacsatornába. Automatikus túlterhelésvédelem, nagyobb napi teljesítmény Erős és megbízható: A hajtómű kimondottan magas hatásfokkal dolgozik. Az előtömörítő rendszer automatikus túlterhelésvédelme kilincsműves kuplunggal biztosított. A kilincsműves nyomatékkuplung a kényelemért: Maximális biztonság az aszszimetrikusan, öt részre tagolt kuplunggal. Az előtömörítő eltömődése esetén megszünteti a dugulást anélkül, hogy a kezelőnek ki kellene szállni a traktorból. 14

15 A VFS előtömörítő rendszerrel a KRONE többet kínál, mint egy megoldást, melyet a gyakorlat megkíván. Ez egy klasszikus példája az innovációs erőnek, mellyel a KRONE kiemelkedik. A VFS rendszer kombinálja a folyamatos anyag továbbítás és a mennyiség függő szisztéma előnyeit. Ezzel a KRONE teljesen új utat nyitott a nyagybálázó építésben. Köszönhetően a VFS előtömörítő rendszerszernek Ön függetlenül dolgozhat a rendek formájától és azok mennyiségétől. A BiG Pack as bálázóval is köszönhetően a VFS-nek tökéletes, homogén bálákat készíthet ábra: Tökéletes vezérlés: A VFS öt db gyűjtő és egy db továbbító karral, valamint egy nyomást érzékelő ellencsappantyúval dolgozik. Az öt db gyűjtőkar működtetése egy vezérlőpályával, a feladó kar vezérlése egy második vezérlő pályán történik. 3 2.ábra: Amig a feladó vezérlőpályája nem lép működésbe a karpk csak gyűjtik és tömörítik az anyagot az előtömörítő csatornában. Az ellencsappantyú fogja vissza az anyagot a tömörítés fázisában. 3.ábra: Amikor az előtömörítő csatorna megtelt, az ellencsappantyú automatikusan hátra billen. Ezzel szabad utatbiztosít a bálacsatorna felé és eközben kiold egy kuplungot ábra: A kuplung elfordítja a feladó komplett vezérlőpályáját és az anyag a bálacsatornába jut. Ezután az ellencsappantyú és a feladó visszaáll alaphelyzetbe. 15

16 Mindannyiunk által ismert: A hintázás és az egyenetlen járás nagyon sok bálázó sajátossága. Ez az alapja annak, hogy a KRONE miért alkalmaz a kezdetek óta túldimenzionált lendkereket. A jól tervezett nagytömegű lendkeréknek nagy a tehetetlenségi nyomatéka. A dinamikus csúcsokat elsimítja, ezáltal a bálázó egyenletesebben jár és kevesebb a teljesítmény igénye. A KRONE BiG Pack meggyőzi Önt nyugodt járásával és utazási komfortjával. Előrelátó biztosítás az összes hajtómű felé: A bemenő oldalon tárcsás csúszókuplung, a gép felöli oldalon nyomatékkuplung véd a túlterhelés ellen. Abszolút biztos: A javítási és karbantartási munkák alatt a lendkerék szalagfékkel rögzíthető. Ez a szalagfék biztosítja, hogy a szerkezeti elemek ne tudjanak elmozdulni a gép nyugalmi helyzetében. Kerülőút nélkül: Az erőátvitel az előtömörítő és a kötözőfejek felé kardántengellyel történik, kiküszöbölve a lánchajtás hátrányait. Ezzel a zárt erőátvitellel Ön kényelmet és üzembiztonságot vásárol. 16

17 Végtelenségig tömör bálák, órákon át tartó megfeszített munka a nyári hőségben, ez nagy kihívás a nagybálázó főhajtóművének. Ezért építette be a Krone a Big Pack bálázókba a különösen nagy teljesítményre képes főhajtóművet és a lánc nélküli rőátvitelt. A nagyra méretezett tányérkerékkel szerelt hajtómű magas hatásfokkal és csendes üzemben közvetíti a hatalmas átmenő teljesítményt. Valamennyi bálázón a főhajtómű több mint LE teljestmény átadására képes. A hatalmas és súlyos felépítés a biztosítéka a problémamentes üzemnek. Erős és biztos: a KRONE felettébb hosszú dugattyúval építi a szögletes bálázókat, a kötözőtűk védelmében. A dugattyúk nyugodt járását biztosítja a kis löketszám: 50 löket/p a 890 típusnál, az össze többinél 38 löket/p. Nagy terhelhetőség: A dugattyú megvezetése középen, csapágyazott görgőkkel történik. A dugattyú helyes megvezetése a vezérlőpályán a görgők excentrikus állításával történik. A kúposság következménye: A bálacsatorna hidraulika munkahengerekkel előfeszített kúpos formája biztosítja a bálák megfelelő tömörítését. A megfelelő tömörség eléréséhez segítséget nyújtanak a csatornában elhelyezett, visszatartó karok is. A megfelelően kiképzett oldallapok biztosítják a bálák szabályos élét. 17

18 A legjobb forma: A BiG Pack munkájával Ön csak elégedett lehet. Homogén tömörség és egyenletes élek. Ezekkel az egyedi jellemzőkkel teremtette meg a BiG Pack a hirnevét. Az önálló fedélzeti hidraulika biztosítja, hogy különböző nedvességű anyagokban is kiváló, egyenletes élű bálák készüljenek. A kúpos bálacsatorna a vissztartó fogakkal biztosítják az egyenletes tömörséget. Önálló fedélzeti hidraulika: Az önálló hidraulikakör saját tartályból a hajtűmű által meghajtott nagynyomású hidraulikaszivattyúval üzemel. Így Ön teljesen függetlenné válika traktor hidraulikájától, mellyel ismét a biztonságos oldalon áll. Mindig azonos tömörségű bálák a teljes keresztmetszetben. Két szenzor, jobb- és baloldalon mérik folyamatosan a préselési erőt a dugattyún. Az értékeket a vezérlőrendszer figyeli, s igazítja folyamatosan a nyomást a bálacsatorna lapjain. Teljes erővel a bálák tömörségéért. Akár hat munkahenger típustól függően biztosítja a csatorna felső- és oldallapjainak nyomását. A külső keret robusztus építése biztosítja a tartósságot. 18

19 Szalma bálázás Legyen az széna, szalma, vagy szenázs, egy nagybálázónak folyamatosan probléma mentesen, nagy teljesítménnyel kell dolgoznia. Csak e feltételek teljesülése esetén térül meg a gazdálkodóknak és a bérvállalkozóknak a beruházás egy ilyen nagy értékű szögletes nagybálázóba. Ahhoz, hogy a KRONE BiG Pack szögletes nagybálázó egyaránt ilyen megbízhatóan működjön bel- és külföldön is az extrém nehéz körülmények között, abból adódik, hogy a KRONE folyamatosan fejleszti a bálázóit annak megfelelően, hogy milyen módosítási javaslatok jönnek a saját tervező osztálytól és a gyakorlatból. Így marad a KRONE az Ön sikerének záloga. Széna bálázás Szenázs bálázás Báláról bálára, mindig azonos hosszúság: A csillagkerék a bálacsatorna alsó középső részén került elhelyezésre, így az összes bálát áttoljuk a keréken, ezzel érve el a pontos, egyforma bálahosszt. Üres bálacsatornával a következő helyre: A csatorna aljába integrált hidraulikus bálakitoló az utolsó bálát teljesen kitolja a bálacsatornából. A komfort kezelőegységgel ez a művelet a traktor üléséből hajtható végre. Egyszerű és erős: Az alapkivitelű bálacsúszda erős vázszerkezete kézzel felhajtható. Magyarországra a bálázók hidraulikusan nyitható, csukható, görgős bálacsúszdával érkeznek. A görgős bálacsúszda felhajtott helyzetében a gép kb. másfél méterrel rövidebb, megkönnyítve így a közúti közlekedést. 19

20 Egyszerű, vagy kettős kötözésű kötözőfej Mindig pontosan köt. Megbízhatóság - jó zsinegvezetés Tisztítás nagynyomású levegővel, standard Központi kenés, a kötözőfejeknél standard Magas élettartam A KRONE kötözési rendszer garantálja a nagy tömörségű és formás bálákat. Ez a rendszer hat darab kötözőfejjel (kivéve BiG Pack 890: 4 db) teljesen megbízhatóan dolgozik. Minden KRONE szögletes bálázó, melynek csatorna magassága meghaladja a 700 mm-t, kettős csomózású kötözőfejjel készül. A BiG Pack 1270 es típusnál alapkivitel az egyszerű-, kívánságra a kettős csomózású kötözőfej. A hosszú munkanapért: 16 db bálazsineg mindkét oldalon! Összesen 32 db bálazsineg biztosítja Önnek, hogy utántöltés nélkül kb. 900 darab bálát készíthessen naponta. A gép esetleges javításához a zsinegtároló dobozok felhajthatók. Tisztítás nagynyomású levegővel: A levegő vezetékek úgy vannak elhelyezve, hogy a kötözőfejek környezetét tisztán tartsák. A nagynyomású levegővel való tisztítás biztosítja a legnagyobb megbízható munkavégzést a kötözőfejek részéről, még extrém poros körülmények közt is. Csak hidraulikus fékrendszer esetén: Amennyiben a traktor és a bálázó is hidraulikus fékkel van szerelve, szükség van egy fedélzeti kompresszorra a kötözőfejek tisztítása végett. (Légfék esetén nem rendelhető) 20

21 Így működik a kettős csomózású kötözőfej: A bála tömörítése közben két zsineget, egyet alulról és egy fölülről vezetünk a bálához, melyek mindig, kezdéskor (1 kezdőcsomó) és a végén (2 zárócsomó) egymással össze lesznek csomózva. Az alsó zsineg egy feszítő egységen keresztül a tűkön át van fűzve, tömörítés közben csúszik a bála alján a bálával együtt. A felső zsineg egy különálló feszítő rendszeren keresztül kezdi és zárja (az alsó zsineggel együtt) a bálát. Ezzel a kötözési móddal biztos kötözést érhetünk el a legkülönbözőbb körülmények között, a legnagyobb tömörség esetén is. Központi kenés: A kötözőfejek központi kenése az alapban beépített kézi zsírzóval egy elosztón keresztül történik Az egyszerű kötözőfej költségkímélő megoldás 70 cm-es bála magasságig. Ha nedves, nehéz anyagot bálázunk, vagy a bála magassága meghaladja a 70 cm-t, feltétlenül szükséges a kettős csomózású kötözőfejek alkalmazása. Ezzel a rendszerrel minden körülmények között a legmagasabb tömörítő erővel dolgozhatunk. Nincs zsinegszakadás, melyet az egyszerű kötözőfejeknél a bála feszítése okozhat, mivel a zsineget az egész tömörítési idő alatt húzza és feszíti a bála. Kettős csomózásnál lényegesen kisebb erő hat a kötözőfejekre, így kisebb a kopás. Az alsó zsineg feszességét elektronika felügyeli, a felsőkét prizmás zászlók. 21

22 Hosszú munkanapok, sokszor az éjszakába nyúlnak ekkor is szükséges a gép tökéletes átlátása. A KRONE- BiG Pack szögletes nagybálázók az Ön kívánsága szerinti kivitelben készülnek. A beépített érzékelők folyamatosan figyelik a fontosabb funkciókat: tömörítési erő, bálaszámláló, vagy a kötözőfejek. Adott tehát a lehetőség a kezelő részére, hogy figyelemmel kísérje a gép funkcióit és szükség esetén azonnal beavatkozzon. Mindig a biztos oldalon: Az elektronikus vezérlőegység kiesése esetén a bálázási nyomás kézileg (mechanikusan) beállítható a gépen, s a munka mehet tovább. Bálahossz kérésre: A BiG Pack szögletes nagybálázó a legtöbb országban mechanikus bálahossz állítással kerül forgalomba (elektronikus beállítás opció). Egy kézi orsó és egy skála segítségével a kívánt bálahossz pontosan beállítható. Egyszerű: A Medium kezelőegység estén az utolsó bala kitolása és a bálacsúszda hidraulikus felhajtása kézi vezérléssel történik. 22

23 A BiG Pack bálázókhoz két különböző kezelőegységet (terminál) kínál a KRONE, ezek: MEDIUM PLUS és KOMFORT. Mindkét kezelőegységgel a fontosabb folyamatok ellenőrizhetők és beállíthatók. Az átlátható kijelző mindkét esetben jó eligazítás nyújt a pillanatnyi értékekről. Ezen felül a KOMFORT kezelőegységgel az utolsó bála automatikusan kitolható és akár húsz vevő adatai egyedileg tárolhatók. A MultiBale rendszerben, melynél akár kilenc kisbála köthető egy nagybálába, a KOMFORT kezelőegység szükséges. A MEDIUM és a KOMFORT kezelőegységhez tartozó fedélzeti számítógép: Ez koordinálja az összes funkciót és felelős a terminálon beállított értékek szinten tartásáért. Ezenkívül automatikusan folyamatosan szabályozza a a tömörítési erőt. Minden lehetséges: A KOMFORT kezelőegységgel az utolsó bála kitolása irányítható a traktor fülkéből is, azonban lehetőség van a gép bal oldalán elhelyezett hidraulika karokkal is. Ezekkel a nyomógombokkal a hidraulikusan nyitható- és csukható bálacsúszda is vezérelhető. Ez a kényelem: A kések cseréjéhez lehetőségünk van a komfort kezelőegységen keresztül a fülkéből, az elülső oldalon lévő gombok segítségével a szeletelő rendszer hidraulikus leeresztéséhez. 23

24 Gyorsan a célba A gazdaságosságot és az ütőerőt alapból növeljük: Ezek a KRONE szemében prioritást élveznek. A KRONE szögletes nagybálázók sűrűn naponta különböző helyeken dolgoznak (Területről- területre vonulnak) A napi teljesítmény növelése érdekében a bálázók nagysebességű futóművel vannak szerelve. Az idő pénz. Biztos lábon: Munka után a bálázó egy magasságában állítható tartólábon áll. A hidraulikus támasztóláb a BiG PACK 1290 HDP és a kivitelnél széria tartozék, a többinél opcióként kérhető. Minden traktorhoz passzol: A V formájú vonórész robosztus, magasságában állítható és alkalmas a szűk fordulókra. A kardántengely osztott- csapágyaz nagyon nyugodt járást biztosít, főleg indításkor. Lehetséges megoldások: Vontatás vonófejjel, Hitch-Kuplunggal. Opcióként a K 80 gömbfej is kérhető. Ezzel a KRONE BiG Pack szögletes bálázó minden traktorhoz illeszkedik. 24

25 Gyors vonulás egyenetlen úton: A BiG Pack tandem futóművével, 50 km/h sebességgel is nyugodtan jár, kímélve így a kezelőt és a gépet. A kényszerkormányzású hátsó kerekek (opció) segítik a nyugodt kanyarodást. Nem radíroznak, az értékes gyep nem sérül. Tolatáskor hidraulikusan középhelyzetbe áll és rögzítődik. Rugózott tandem futómű akár 22,5"-os köpenyekkel is szerelhető. Standard egytengelyes futómű: 40 km/h kivitel, nagy teherbírású abroncsok (BiG Pack 1290 HDP-vel bezárólag). Modelltől függően az abroncsok mérete 700/ /12 PR és 800/40 R26.5. között változik. Tandem futómű négy darab parabell rugóval, kiegyenlített: A nagy lengő utak biztosítják az egyenletes terhelés elosztást az első és hátsó tengelyen, mely előnyt jelent süppedékes talajon. Ön itt is választhat: A tandem futómű két kivitelben kérhető. A kényszerkormányzású, alaphelyzetben hidraulikusan zárható hátsó tengellyel 50 km/h sebességre méretezett. 25

26 BiG Pack 890, 1270, 1290 Az ismertebb modellek. EasyFlow, a vezérlés nélküli (Pick-Up) rendfelszedő vérérlőpálya nélkül A VFS előtömörítő rendszer Kettős csomózású kötözőfejelyek 700-es bálamagasság felett Kötözőfejek tisztítása nagynyomású levegővel Kúpos bálacsatorna a nagyobb tömörségért Bálázás kompromisszumok nélkül. A KRONE szögletes bálázói klasszikus példái a bálatömörségnek, a teljesítménynek és a kényelemnek. A különböző keresztmetszetek és az egyedülálló jellemzők alapján a BiG Pack 890 VFS (XC), 1270 VFS (XC) és 1290 VFS (XC) típusok világszerte sikeresek, elismertek. A KRONE szögletes bálázóval Ön az igazi gépet választotta munkagép parkjába: megbízható, nagy teljesítményű és sokoldalú. Az ön vevői elégettek a tökéletes bálákkal, így Ön örülhet az elégedett vevőinek. BiG Pack 890 VFS (XC): Alapkivitelben 4 db kettős csomózású kötözőfej, hét darab rugózott visszatartó kar a bálacsatornában és három darab hidraulika munkahenger a két oldalsó- és fedlaphoz. A szeletelős (X-Cut) kivitel 16 db késsel szerelt. BiG Pack 1270 VFS (XC): A nagy tömörség érdekében a gép hét darab rugózott visszatartó karral és négy darab munkahengerrel szerelt. BiG Pack 1290 VFS (XC): Ez a modell kilenc darab visszatartó karral és négy darab nagyra méretezett munkahengerrel rendelkezik. A hat darab kettős csomózású kötözőfej alap kivitel. 26

27 Kevés a két egyforma szögletes nagybálázó. A teljesítmény és megbízhatóság mellett, innovatív technikát, magas szintű alapfelszereltséget és sok opciót várnak tőlünk felhasználóink. A KRONE egy sor új megoldást kínál. A legutóbbiak: EasyFlow vezérlés nélküli rendfelszedő, előtömörítő hajtóműve önkioldó kilincses kuplunggal, a VFS hat szekciós előtömörítő rendszer, a kettős csomózású kötözöfejek, a MultiBale rendszer és a tandem futómű is. Újítások és részletek a gyakorlat elvárása szerint. A bála pontos befejezése: Az elektromos bálahossz állítás a BiG Pack 1270 Multi- Bale és a BiG Pack 1290 HDP bálázóknál alap felszereltség, a többi modellnél opcióként kérhető. Ezzel a megoldással a vezérlőpultról állíthatja be a kívánt bála hosszúságot. Görgős bálacsúszda: Több modellnél alap felszereltség (Mo.-n minden gépnél). Vonuláshoz a bálacsúszda hidraulikusan felhajtható. Így lehet időt spórolni: Az automatikus központi kenési rendszer opció automatikusan zsírozza a szerkezeti elemeket. A kenési intervallum határok közt állítható. 27

28 KRONE-MultiBale A hatalmas kisbálák. Kilenc kisbála egy nagybálában Választható bálahossz: 0,30 m-től 1,35 m-ig Egyszerűbb kezelés Nagyobb rakodási teljesítmény MultiBale egyedül a KRONE-tól: Kilenc kisbála egy nagybálában. A rakodási költség csökkentésének megkoronázása a MultiBale rendszer. Választható bálahossz: 0,30 m-től 1,35 m-ig. Magától értetődik, hogy a bálázó használható hagyományos nagybálák készítésére is 2,70 m-ig. A MultiBale rendszer új vevőkört biztosít Önnek, s így a bálázót jobban ki tudja használni. Kilenc bála egyben! Bis zu neun Ballen in einem! 2, m 0,3-1,35 m Nagyból kicsi lesz. Már a területen, bálázás előtt a kezelő beállíthatja a kívánt kisbála darabszámot a kezelőpulton. A KOMFORT kezelőegységen a kisbálák hossza 300 mm és 1350 mm közt fokozatmentesen állítható. Az egyedi kisbálák ezután mindig két zsinórral, az egész nagybála pedig a maradék négy zsinórral lesz egybekötve. 28 Kettő, vagy hat kötözőfej? Ez csak a kettős csomózású kötözőfejekkel lehetséges. A kötözőfej csak akkor tud kötni, ha a zsineget odavezetjük. Ehhez szükséges lenne mind a hat kötözőtű feljutása a fejekhez, azonban a kisbálák kötésénél csak két tű jut fel a fejekhez, a többi inaktív. A többi fejnél nem jön létre csomózás, mivel az alsó zsineg hiányzik.
