1 W2000 Digitális projektor Házimozi sorozat Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági útmutatások...3 Áttekintés...6 A projektor jellemzői...6 A csomag tartalma...7 Alaptartozékok...7 Külön kapható tartozékok...7 Projektor külső nézete...8 Kezelőszervek és működésük...9 Kezelőpanel...9 Távirányító...10 Telepítés...12 A hely kiválasztása...12 A vetített kép beállítása kívánság szerinti méretre...13 Vetítési méretek...13 Avetítőlencsék függőleges eltolása...14 Csatlakoztatás...15 Videoeszköz csatlakoztatása...15 HDMI eszközök csatlakoztatása...15 Intelligens eszközök csatlakoztatása...16 Videojelet adó eszközök csatlakoztatása...16 Videoeszközök csatlakoztatása...17 Számítógép csatlakoztatása...17 Vezeték nélküli Full HD készlet (WDP02)...18 Működés...19 A projektor indítása...19 A projektor lekapcsolása...21 A projektor biztosítása...21 Biztonsági kábelzár használata...21 A jelszavas védelem használata...21 Bemenőforrás kiválasztása...24 Bemenőforrás átnevezése...24 A vetített kép beállítása...25 A vetítési szög állítása...25 A kép automatikus korrekciója...25 A képméret és élesség finombeállítása...25 Trapéztorzítás korrekciója Menüfunkciók Az OSD menü A(z) Alap OSD-menü használata Alap OSD menü - bemenőjel csatlakozása mellett Alap OSD menü - bemenőjel csatlakozása nélkül A(z) Speciális OSD-menü használata Kép menü Hangbeáll. menü Megjelenítés menü RENDSZERBEÁLLÍTÁS: Alapszintű menü RENDSZERBEÁLLÍTÁS: Speciális menü Információ menü Speciális OSD menü felépítése Karbantartás A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása Lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Aprojektor műszaki adatai Méretek Rögzítés a mennyezethez Időzítés táblázat Garancia és copyright információk Garancia Copyright Jogi nyilatkozat Tartalomjegyzék

3 Fontos biztonsági útmutatások A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett útmutatásokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet. - Ne helyezzen gyúlékony anyagot a projektor közelébe. - Használat közben ne döntse meg balra vagy jobbra 10 foknál nagyobb szögben, vagy előrehátra irányban 15 foknál nagyobb szögben. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. Ahol nincs a faltól legalább 50 cm távolságra, hogy a levegő szabadon áramolhasson körülötte. - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében. - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet. 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. - Tűzriasztók közelébe. - Olyan helyekre, ahol a környezet hőmérséklete 35? feletti. - Ahol a tengerszint feletti magasság meghaladja a métert ( lábat) m ( láb) 0 m (0 láb) Fontos biztonsági útmutatások 3

4 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is). - A projektort ne takarja el semmilyen tárggyal sem. - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működés közben a lámpa rendkívül felforrósodik. Hagyja hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez kiszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a hálózati aljzatból és keresse fel a BenQ vállalatot a projektor javítása érdekében. 12. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 4 Fontos biztonsági útmutatások

5 13. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. A projektor mennyezetre szerelése Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarokkal nem lesz kielégítő a rögzítés, és a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló, Kensington zárral kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. 14. Ne próbálja szétszerelni a projektort. A készülék belsejében található magas feszültség halált okozhat, ha az áram alatt lévő részhez ér. Az egyetlen alkatrész, melyet a felhasználó javíthat, az a lámpa. Lásd a(z) 51. oldalon. Soha, semmilyen körülmények között ne távolítsa el a többi burkolatot. A javítást/ karbantartást csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. 15. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Fontos biztonsági útmutatások 5

6 Áttekintés A projektor jellemzői Full HD kompatibilis A projektor kompatibilis a 480i, és 576i szabványos TV felbontásokkal (SDTV), a 480p és 576p fejlett TV felbontásokkal, valamint a 720p, az 1080i/p (60 Hz) HD TV felbontásokkal, ahol az 1080p formátum valósan 1:1 arányban jeleníti meg a képet. Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Élénk színmegjelenítés A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni. Mozi (Felv. 709) A mód a világszerte használt HDTV szabványt pontos színnel és mély kontraszttal egészíti ki alacsonyabb fényerőn, alkalmas filmek a mozihoz hasonló teljesen sötét környezetben való lejátszására. Gazdag szürkeárnyalat Az automata gammavezérlés kiváló szürkeárnyalat megjelenítésről gondoskodik, amely a sötét helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Kettős OSD Két OSD menütípus áll rendelkezésre a különböző környezeti igények kielégítésére: a(z) Alap OSD intelligens és használata könnyű, míg a(z) Speciális OSD teljes körű haladó beállítási lehetőségeket kínál. Számos input- és videoformátum A projektor számos számítógép, számítógépes és videó formátumait kezeli, ideértve a komponens videót, a kompozit-videót, a személyi számítógépet (Mac és PC egyaránt), a HDMI-forrást és azt az automatikát, amellyel a képernyőhöz és a háttérvilágításhoz lehet csatlakozni. ISF tanúsított kalibrálásvezérlés A legmagasabb teljesítményelvárásoknak való megfelelés érdekében a projektor OSD menüjéből elérhetők az ISD NIGHT (ÉJSZAKA) és ISF DAY (NAPPAL) üzemmódok is, melyeket a jóváhagyott ISF telepítők kalibrálhatnak a megfelelő eszközökkel. 3D funkció Ennek segítségével még valóságosabb élmény nyújtanak a 3D filmek, videók és sportesemények, mert a HDMI csatlakozáson keresztül képes megjeleníteni a képek mélységét is. Beépített hangszórók hangerősítővel A beépített hangszórók kevert monó hangot ad, ha van hangbemeneti jel is csatlakoztatva. Intuitív lencse-elmozdítás A lencsetárcsa elmozdulását szabályozó intuitív vezérlővel flexibilisen állíthatja be a projektort. SmartEco A SmartEco technológia a tartalom fényerejének függvényében akár a lámpafogyasztás 70%-át is megtakarítja a(z) SmartEco mód választásakor. 6 Áttekintés

7 A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Alaptartozékok Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. Projektor Távirányító Elemek Hálózati kábel Garanciakártya* Felhasználói kézikönyv CD Rövid útmutató A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Külön kapható tartozékok Vezeték nélküli FHD-készlet (WDP01) Vezeték nélküli FHD-készlet (WDP02) * A WDP első felében piacra kerülő új modell. Ha érdekli, nézze meg a kiadásra vonatkozó információkat a BenQ weboldalán. További információkért lásd: Vezeték nélküli Full HD készlet (WDP02). Áttekintés 7

8 Projektor külső nézete Elöl és oldal nézet Hátul- és alulnézet A csatlakoztatás részleteit lásd Videoeszköz csatlakoztatása Vezérlőpanel (bővebben lásd Kezelőpanel) 2. Lámpafedél Szellőzőnyílás (meleg levegő kiáramlás) 4. Gyorskioldó gomb 5. Lencse-kupak 6. Lencse-elmozdító fedele 7. Lencse-elmozdító tárcsa 8. Fókusz és zoom gyűrűk 9. Szellőzőnyílás (hideg levegő beáramlás) 10.Elülső infravörös szenzor 11. Vetítő lencsék 12.USB Mini-B kábel Vezeték nélküli FHD vevőegységéhez csatlakozik. 13.HDMI kábel Vezeték nélküli FHD vevőegységéhez csatlakozik. Az MHL dongle-hoz csatlakozik HDMI hüvelyes adapterrel. 14.HDMI bemeneti csatlakozó 15.MHL/HDMI kettős mód csatlakozó MHL vagy HDMI kompatibilis eszközhöz csatlakozik és tölti a csatlakoztatott MHL kompatibilis eszközt, amíg a projektor csatlakoztatva van a tápellátáshoz V-os egyenáramú kimenet Kioldja a külső eszközöket pl.: elektromos képernyő vagy fényvezérlő berendezés stb. 17.USB A-típusú csatlakozó Tölti a vezeték nélküli FHD-készlet (kiegészítő tartozék) vevőegységét. 18.USB mini-b csatlakozó Szervizelési célra. 19.RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 20.RS-232 vezérlő port Csatlakoztatja a számítógép vagy házimozi vezérlő/automata rendszerét. 21.Komponens videojel bemenetek (RCA) támogatja az Y/PB/PR vagy a Y/CB/CR videojeleket. 22.Videobemenet csatlakozó 23.Hang B/J bemeneti csatlakozók 24.Audiobemenet csatlakozó 25.Audiokimenet csatlakozó 26.Hangszóró-rácsok 27.Hátsó állítható láb 28.Váltakozó áramú hálózati kábel bemenet 29.Kensington zár nyílása 30.Vezeték nélküli FHD-készlet szerelőnyílása (WDP01) 31.Furatok a mennyezeti rögzítéshez 8 Áttekintés

9 Kezelőszervek és működésük Kezelőpanel Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A kép méretét állítja. 3. TEMPerature warning light (HŐMÉRSÉKLET figyelmeztető lámpa) Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 4. OK Megerősíti a képernyőmenü (OSD) kiválasztott elemét. 5. POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) A projektor működése közben világít vagy villog. 6. POWER (TÁPELLÁTÁS) Vált a projektor készenléti és bekapcsolt állapota között. 7. Bal / Csökkenti a projektor hangerejét. Az 2D Keystone (2D trapéz) ablak megjelenésekor a ferde szögű vetítésből adódó torzult képet manuálisan korrigálhatja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #10 és #12 gombokkal lehet kiválasztani a beállítani kívánt menüelemet, majd végrehajtani a beállításokat. 8. BACK (VISSZA) Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 9. LAMP indicator light (LÁMPA jelzőlámpa) A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. 10.Trapéz/nyíl gombok ( /, / ) Ferde szögű vetítésből adódó torzult képet manuálisan korrigál. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #10 és #12 gombokkal lehet kiválasztani a beállítani kívánt menüelemet, majd végrehajtani a beállításokat. 11. Felső infravörös távvezérlő érzékelő 12. Jobb / Növeli a projektor hangerejét. Az 2D Keystone (2D trapéz) ablak megjelenésekor a ferde szögű vetítésből adódó torzult képet manuálisan korrigálhatja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #10 és #12 gombokkal lehet kiválasztani a beállítani kívánt menüelemet, majd végrehajtani a beállításokat. 13.SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. 14.MENU (MENÜ) Megjeleníti a képernyőmenüt (OSD). Kilép és menti a menü beállításokat. Áttekintés 9

10 Távirányító ON (BE), OFF (KI) A projektort kapcsolja ki és be. 2. 3D, INVERT (Fordított) Elindítja a(z) 3D menüt és az inverz funkciót kapcsolja ki és be. 3. Nyíl gombok ( Bal, Jobb, Fel, Le) A képernyőmenü (OSD) aktiválásakor ezen gombokkal lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 4. OK Megerősíti az OSD menü kiválasztott elemét. 5. BACK (VISSZA) Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 6. MENU (MENÜ) Megjeleníti a képernyőmenüt (OSD). Kilép és menti a menü beállításokat Hangerő növelés gomb : A projektor hangját kapcsolja be és ki. : Csökkenti a projektor hangerejét. : Növeli a projektor hangerejét. 8. KEYSTONE (TRAPÉZ) Elindítja a(z) 2D Keystone (2D trapéz) ablakot. A(z) vagy a(z) gombok segítségével a ferde szögű vetítésből adódó torzult képet manuálisan korrigálhatja. 9. MODE (MÓD) Kiválaszt egy elérhető kép módot. 10. LIGHT (FÉNY) A távirányító bármely gombjának megnyomására a LED háttérvilágítás körülbelül 10 másodpercre bekapcsol. Ha 10 másodpercen belül bármelyik másik gombot lenyomja, a LED háttérvilágítás ismételten kikapcsol. 11. AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. 12.ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép törlésére használjuk. 13.SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. 14.Képminőség-beállító gombok Ezek a funkciógombok ugyanazt a feladatot végzik, az OSD menüben megadott módon. 15.FINE TUNE (FINOMHANGOLÁS) Megjeleníti a(z) Színhőmérséklet finombeállítása ablakot. Bővebben lásd: Színhőmérséklet finombeállítása. 16. Nem elérhető gombok Ezek a gombok nem elérhetőek: PIP és SWAP. 17.HDMI CEC kompatibilis eszközvezérlő gombok ( Vissza, Lejátszás, Előre, Visszateker, Leállít, Gyorsan előre) Az előző fájlra vált/lejátszás/következő fájlra vált/visszateker/leállít/előreteker a média lejátszása közben. Kizárólag HDMI CEC kompatibilis eszközök vezérlésénél. A(z) gomb nem szünetelteti a videolejátszást. 10 Áttekintés

11 kb. +30º kb. +30º A távirányító elemeinek behelyezése/cseréje 1. A képen látható módon nyomja be, majd csúsztassa le az elemtartó fedelet. 2. Ha voltak, távolítsa el a régi elemeket, és helyezzen be két AAA típusú elemet. Győződjön meg róla, hogy az elemek pozitív és negatív végeit megfelelően, a képen látható módon helyezte el. 3. Csúsztassa vissza az elemtartó fedelet úgy, hogy az a helyére kattanjon. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy ha a távirányítót hosszabb ideig nem használja, akkor az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és a projektoron lévő infravörös érzékelő(k) között ne legyen akadály. A projektor használata szemből A projektor használata felülről Áttekintés 11

12 Telepítés A hely kiválasztása Mielőtt kiválasztaná, hova szeretné felszerelni a projektort, vegye figyelembe a következő tényezőket: A képernyő mérete és pozíciója Konnektor elhelyezkedése A projektor és a berendezés egyéb részei közötti hely és távolság A projektor a következő módokon szerelhető fel: 1. Első: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. A projektor bekapcsolása után végezze el az alábbi beállításokat: MENU (MENÜ) > Beállítások vagy RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója > Első 2. Hátsó: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. A projektor bekapcsolása után végezze el az alábbi beállításokat: MENU (MENÜ) > Beállítások vagy RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója > Hátsó Ehhez a felállításhoz egy speciális, hátsó vetítésre alkalmas vetítővászon szükséges. 3. Felső plafon: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor bekapcsolása után végezze el az alábbi beállításokat: MENU (MENÜ) > Beállítások vagy RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója > Felső plafon A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. 4. Hátsó plafon: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött. A projektor bekapcsolása után végezze el az alábbi beállításokat: MENU (MENÜ) > Beállítások vagy RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója > Hátsó plafon Ehhez a felállításhoz speciális, hátsó vetítésre alkalmas vetítővászonra és BenQ mennyezeti szerelőkészletre is szükség van. 12 Telepítés

13 A vetített kép beállítása kívánság szerinti méretre A projektor képmérete függ a projektor lencséitől számított távolságtól, a zoom beállításaitól és a videó formátumától. Vetítési méretek A vetítési távolság meghatározásában az alábbi ábra és táblázat segít. 16:9 vászonátmérő Vetítővászon H W Lencse középpont A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz Legalacsonyabb/ Legmagasabb eltolási lencse pozíció Vetítési távolság Vetítővászon mérete Vetítési távolság (mm) Legalacsonyabb/ Min. Max. Legmagasabbeltolási Átló távolság távolság lencse pozíció (mm) H (mm) W (mm) Átlag (legnagyobb (legkisebb Hüvelyk mm min. max. nagyítás) nagyítás) Minden méret közelítőleges érték, és eltérhet a tényleges értékektől. Amennyiben véglegesen szeretné felszerelni a projektort, javasoljuk, hogy a szerelés előtt a szóban forgó projektor segítségével fizikailag tesztelje le a vetítési méretet, távolságot és a projektor optikai jellemzőit. Így állapíthatja meg a telepítés helyéhez leginkább ideális beszerelési pozíciót. Telepítés 13

14 A vetítőlencsék függőleges eltolása A függőleges lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Lehetővé teszi a projektor pozícionálását kissé a kivetített képek felső szintje fölé vagy alá. A lencse-elmozdulást (eltolást) a kivetített kép magasságának százalékában adjuk meg. A tárcsa segítségével tolja el a lencséket felfelé vagy lefelé az engedélyezett tartományon belül - az Ön igényeinek megfelelően. 100% 115% 105% A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd A vetített kép beállítása. 14 Telepítés

15 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Győződjön meg róla, hogy a kábelek biztonságosan csatlakoznak. Az alábbi csatlakozási ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. Videoeszköz csatlakoztatása A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni. Az egyes videoforrások különböző képminőséget nyújtanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI eszközök csatlakoztatása HDMI1 HDMI2/MHL HDMI3/MHL Intelligens eszközök csatlakoztatása Vezeték nélküli Full HD készlet (WDP02) Legjobb COMPONENT (KOMPONENS) Videojelet adó eszközök csatlakoztatása Jobb VIDEO (VIDEÓ) Videoeszközök csatlakoztatása Normál PC (D-SUB) Számítógép csatlakoztatása Jobb Az alábbi csatlakozási ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. HDMI eszközök csatlakoztatása A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD vagy Blu-ray lejátszók és kijelzők között, egy egyszerű kábelen keresztül. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység, stb. Győződjön meg arról, hogy a HDMI jelhez a megfelelő bemeneti forrást választja ki, bővebben lásd: HDMI beáll.. HDMI kábel Csatlakoztatás 15

16 Intelligens eszközök csatlakoztatása A projektor közvetlenül kivetítheti az MHL kompatibilis okos eszközök tartalmát. Egy HDMI - Micro USB kábellel vagy egy HDMI - Micro USB adapterrel csatlakoztathatja okos eszközeit a projektorhoz, hogy azok tartalmát nagyméretű kijelzőn élvezhesse. Előfordulhat, hogy egyes intelligens eszközök nem kompatibilisek a használt kábellel. Kérjük, vegye fel a kapcsolatot az intelligens eszköz gyártójával a részletekkel kapcsolatban. HDMI - Micro USB kábel használata 1. Csatlakoztassa a HDMI - Micro USB kábel egyik végét a projektor HDMI-bemeneti csatlakozójához. 2. Csatlakoztassa a HDMI - Micro USB kábel másik végét az okos eszköz Micro USB kimeneti aljzatához. HDMI - Micro USB adapter és HDMI kábel használata 1. Csatlakoztassa a HDMI kábel egyik végét a projektor HDMI bemeneti csatlakozójához. 2. Csatlakoztassa a HDMI kábel másik végét a projektor HDMI bemeneti aljzatához. 3. Csatlakoztassa az adapter másik végét az okos eszköz Micro USB kimeneti aljzatához. A csatlakoztatás után kapcsoljon át a(z)hdmi2/mhl bemeneti forrásra. A bemenőjelek váltásának részleteit lásd: Bemenőforrás kiválasztása. HDMI - Micro USB kábel HDMI kábel HDMI - Micro USB adapter Tápellátás Videojelet adó eszközök csatlakoztatása A videojelet adó eszközökhöz az RCA típusú komponens videocsatlakozó-dugókat mellékeltük. A/V eszköz: DVD lejátszó, digitális beltéri egység, stb. Audiokábel Hangszórók Komponens videokábel 16 Csatlakoztatás

17 Videoeszközök csatlakoztatása A videoeszközök csatlakoztatása a projektorhoz kompozit videokábel segítségével lehetséges. A/V eszköz Hangszórók Audiokábel kompozit videokábel Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás be van-e kapcsolva, és helyesen működik-e. Számítógép csatlakoztatása A VGA kábel segítségével csatlakoztassa a projektort számítógéphez. Asztali vagy hordozható számítógép Hangszórók Audiokábel VGA kábel Sok laptop esetében a külső videoport nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. A laptopja'billentyűkombinációra vonatkozó bővebb információkért olvassa el a laptopjához'mellékelt dokumentációt. Csatlakoztatás 17

18 Vezeték nélküli Full HD készlet (WDP02) A vezeték nélküli Full HD következő generációja elérhető a projektor vásárlási helyén. A projektort egy vevőegység befogadására tervezték, amelynek köszönhetően a projektor veszi az adóegység jelét és megjeleníti a továbbított képeket. A vezeték nélküli átviteli eszköz gyors csatlakoztatásához lásd az ábrákat alul. 1. Kapcsolja ki a készüléket és húzza ki projektort az elektromos csatlakozódugóból. Ha a lámpa forró, az égési sérülések elkerülése érdekében várjon körülbelül 45 percig, amíg a lámpa lehűl. 2. Lazítsa ki a csavarokat amelyek a lámpafedelet a projektor tetejéhez rögzítik, amíg a lámpafedél ki nem lazul. 6. Csatlakoztassa a megfelelő AV berendezést az adóegységhez Vegye le a projektorról a lámparekesz fedelét. 4. Helyezze a vevőegységet a rekeszbe, tolja hátra, majd lefelé, amíg a helyére nem kattan. 5. Csatlakoztassa a HDMI kábelt és az USB Mini-B kábelt a vevőegységhez Kapcsolja be a projektort és kapcsoljon át a(z)hdmi3/mhl bemeneti forrásra. 8. A működéssel kapcsolatos további részleteket találhat a Vezeték nélküli Full HD készlet (WDP02) felhasználói útmutatójában. A WDP ban történő piacra kerülését követően a W2000-hez kiadott firmware személyre szabható lesz. Sokkal jobban integrált funkciókat fog tartalmaz a WDP02 működtetéséhez a W2000 mellett. Kérjük, vegye fel a kapcsolatot a helyi BenQ szervizközponttal a projektora firmware-nek esetlegesen szükséges frissítése céljából. * A HDMI kábel A HDMI kábel is kompatibilis az MHL eszközökkel. HDMI csatlakozóhüvelyes (4 cmnél rövidebb) adaptert és (7,9 cm-nél rövidebb) vezeték nélküli MHL okos dongle-t (pl.: Roku adatfolyam stick) kell használnia. A projektor képes vezeték nélkül online lejátszott videót kivetíteni a dongle-ről. Ne feledje, hogy a projektor firmware-e a fent említett testre szabott változatra van frissítve és a HDMI kábel nem lesz kompatibilis az MHL eszközökkel. 1 2 Ne feszítse meg a HDMI és USB kábelt, mert a kábelek károsodhatnak cm 14.6 cm 18 Csatlakoztatás

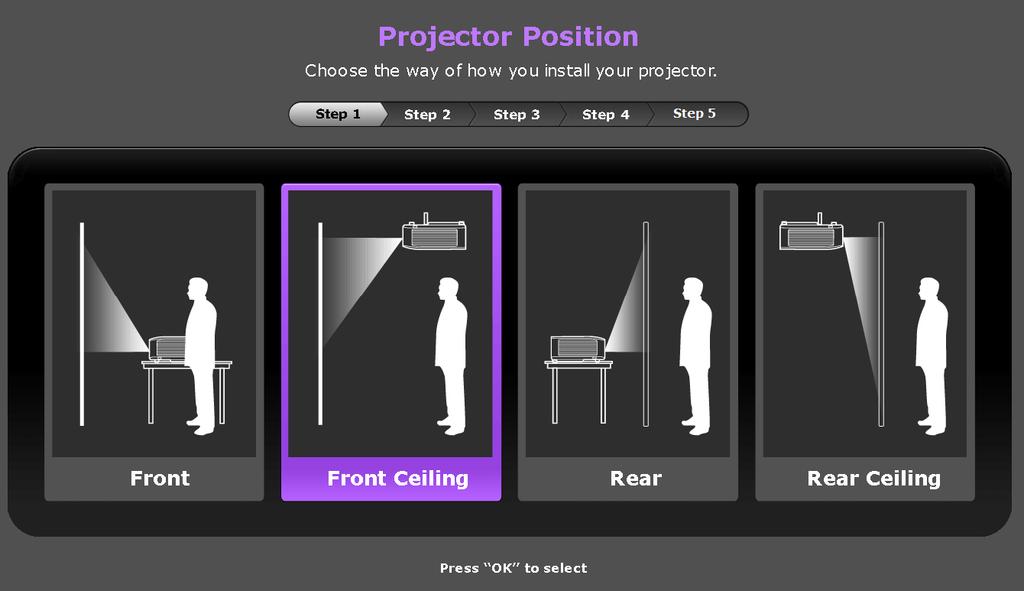

19 Működés A projektor indítása 1. Csatlakoztassa a hálózati tápkábelt a projektorhoz és az elektromos aljzathoz. Kapcsolja fel az elektromos aljzat kapcsolóját (ha van ilyen). A(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) a projektoron narancssárgán világít a bekapcsolás után. Kérjük, csak a termékcsomag részét képező tápkábelt használja, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. 2. A projektort bekapcsolni a projektoron található vagy a távirányítón található gomb megnyomásával lehet. Amint a lámpa világítani kezd, a Bekapcsolási dallamot hallhatja. A(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) előbb zölden villogni kezd, majd folyamatosan zöld színnel világít a projektor bekapcsolt állapotában. A ventilátorok bekapcsolnak, és a vásznon az induló képernyő látható, amíg a termék bemelegszik. A projektor a bemelegedés alatt nem reagál a parancsokra. A bekapcsolást jelző hang kikapcsolásának módját lásd itt: Be/kikapcsolási hangjelzés. 3. A projektor legelső bekapcsolásakor egy telepítési varázsló jelenik meg, amely végigvezeti a projektor beállításának lépésein. Amennyiben ezt a lépést már elvégezte, ugorjon a 5. lépésre. A menüpontokon a projektoron vagy a távirányítón található nyíl gombok ( / / / ) segítségével lehet végighaladni. A(z) OK gomb segítségével megerősítheti a menüpont kiválasztását. A Telepítési varázsló lenti képernyőképei szemléltető képek, azok eltérhetnek a tényleges megjelenítéstől. 1. lépés: Határozza meg a következőt: Kivetítő pozíciója. A projektor pozíciójáról bővebb információkért lásd a(z) A hely kiválasztása című fejezetet. 2. lépés: Határozza meg a következőt: OSD Nyelv. Működés 19

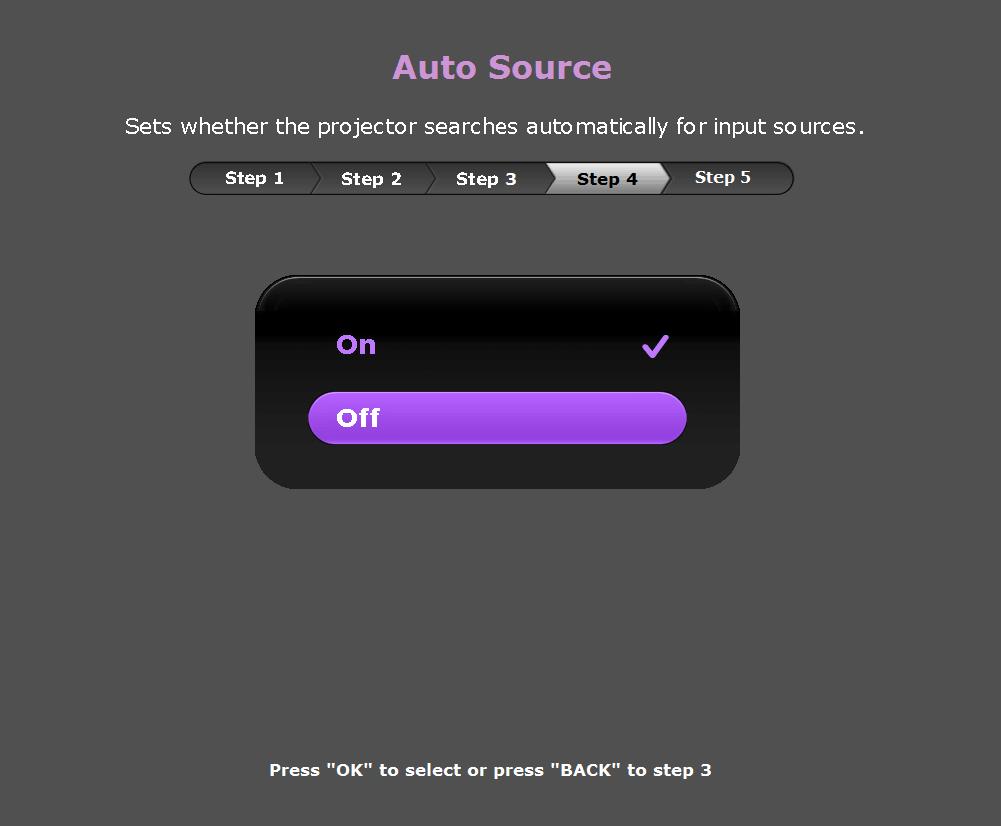

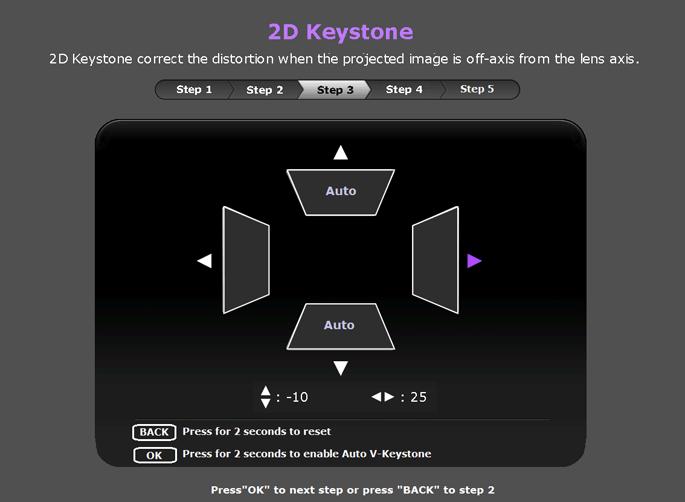

20 3. lépés: Határozza meg a következőt: 2D Keystone (2D trapéz). A trapézkorrekcióról bővebb információkért lásd a(z) Trapéztorzítás korrekciója című fejezetet. 4. lépés: Határozza meg a következőt: Aut. forrás. Ha azt szeretné, hogy a projektor bekapcsolt állapotban mindig automatikusan keressen elérhető jeleket, akkor válassza a(z) Be opciót. 5. lépés: Határozza meg a következőt: Menü típusa. A menütípusokról bővebb információkért lásd a(z) Az OSD menü című fejezetet. Ezzel a kezdeti beállítás véget is ért. 4. Amennyiben a rendszer jelszót kér, a projektoron vagy a távirányítón lévő nyíl gombok segítségével adjon meg egy hat jegyből álló jelszót. Bővebben lásd: A jelszavas védelem használata. 5. Kapcsolja be a csatlakoztatott berendezést. 6. A projektor ekkor elkezdi keresni az elérhető bemenőjeleket. A keresés alatt álló aktuális bemenőjel megjelenik a képernyőn. Ha a projektor nem érzékel érvényes jelet, a(z) Nincs jel" üzenet jelenik meg. A kívánt bemenőjelet ki is választhatja a projektoron vagy a távirányítón a(z) SOURCE (FORRÁS) gomb megnyomásával. 7. Ha a bejövő jel horizontális frekvenciája túllépi a projektor támogatott működési tartományát, akkor a Nincs jel" üzenet jelenik meg a képernyőn. Ez addig látható a képernyőn, amíg a bemenőforrás horizontális frekvenciáját le nem cseréli egy megfelelőre. 20 Működés

21 A projektor lekapcsolása 1. Nyomja meg a(z) gombot a projektoron vagy a(z) gombot a távirányítón. Ekkor a projektoron egy leállítást jóváhagyó üzenet jelenik meg. 2. Nyomja meg a(z) vagy a(z) gombot másodszor. A(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) narancssárgán kezd el villogni, és a ventilátorok kb. két percig működnek még a lámpa lehűtéséhez. A projektor saját védelme érdekében a hűtési folyamat végrehajtása közben semmilyen parancsra sem reagál. 3. A hűtési folyamat végeztével a kikapcsolási hangjelzés" hallható, és a(z) POWER indicator light (TÁPELLÁTÁS állapotjelző lámpa) narancssárga színnel világít. A bekapcsolást jelző hang kikapcsolásának módját lásd itt: Be/kikapcsolási hangjelzés. Ha a projektort huzamosabb időn keresztül nem használja, akkor húzza ki a hálózati kábelét a fali aljzatból. Figyeljen rá, hogy miután bekapcsolta a projektort, azonnal ne kapcsolja ki, hiszen a túlzott hőhatás lerövidítheti a lámpa élettartamát. A lámpa tényleges élettartama függ a környezeti feltételektől és a használattól. A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyre kell telepíteni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 29. elemet a(z) 8. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. A jelszavas védelem használata Biztonsági célból, valamint a jogosulatlan használat megelőzése érdekében érdemes jelszavas védelmet beállítani a képernyőmenüben (OSD). A jelszó beállítása és a funkció engedélyezése után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót, nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet azonban, ha engedélyezte a jelszavas védelmet, azonban a jelszót elfelejtette. Jegyezze le jelszavát, és tartsa a jegyzetet biztonságos helyen, hogy később is ellenőrizhesse azt. Jelszó beállítása Miután a jelszót beállította és a bekapcsolási védelmet engedélyezte, a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 28. oldal). 1. Ugorjon a(z) RENDSZERBEÁLLÍTÁS: Speciális > Jelszó lehetőségre a(z) Jelszó ablak megjelenítéséhez. 2. Válassza ki a(z) Jelszóváltoztatás, majd nyomja meg a(z) OK gombot a(z) ADJA MEG AZ ÚJ JELSZÓT ablak megjelenítéséhez. Működés 21

22 ADJA MEG AZ ÚJ JELSZÓT Vis- 3. Ahogy az ablakban látható, a négy nyíl gomb ( / / / ) rendre négy számjegyet jelöl (1, 2, 3, 4). A projektoron vagy a távirányítón található nyíl gombok segítségével állítson be egy hat jegyből álló jelszót. A számjegyek a beíráskor ****** formában láthatók. 4. Ellenőrzésként adja meg újra ugyanazt a jelszót, majd térjen vissza a(z) Jelszó ablakhoz. 5. Válassza ki a(z) Bekapcsolási lezárás lehetőséget, majd a / gombok segítségével kapcsolja Belehetőségre. 6. A védelmi funkció engedélyezéséhez írja be az aktuális jelszót. 7. Nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. Ha elfelejti a jelszót Ha a jelszavas védelmi funkciót engedélyezte, a projektor minden egyes bekapcsolásakor meg kell adnia jelszavát. Amennyiben helytelen jelszót ad meg, egy hibaüzenet jelenik meg, melyet a(z) Adja meg a jelszót ablak követ. A(z) Speciális OSD menüben A(z) Alap OSD menüben Hibás jelszó Próbálja meg újra. Hibás jelszó Próbálja meg újra. A hat jegyből álló jelszót újra megpróbálhatja beírni, vagy amennyiben egyáltalán nem emlékszik rá, alkalmazhatja a jelszóemlékeztető eljárást. Bővebben lásd: Az elfelejtett jelszavak esetére szóló eljárás. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás 1. Győződjön meg róla, hogy a(z) Jelszó ablak látható a képernyőn, majd nyomja le és tartsa lenyomva az AUTO (AUTO.) gombot a távirányítón 3 másodpercig. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. A(z) Speciális OSD menüben A(z) Alap OSD menüben Jelszóemlékeztető kérése Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód: Jelszóemlékeztető kérése Írja le a visszahívási kódot, és keresse fel a BenQ ügyfélszolgálatot. Törlési kód: XXX XXX XXX XXX XXX XXX XXX XXX Kilépés 22 Működés

23 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A fenti üzenetben az XXX egy számot jelöl, amely az egyes modelleknél eltérő. A jelszó megváltoztatása Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 28. oldal). 1. Ugorjon a(z) RENDSZERBEÁLLÍTÁS: Speciális > Jelszó lehetőségre a(z) Jelszó ablak megjelenítéséhez. 2. Válassza ki a(z) Jelszóváltoztatás, majd nyomja meg a(z) OK gombot a(z) Jelenlegi jelszó megadása ablak megjelenítéséhez. Jelenlegi jelszó megadása Vissza 3. A projektoron vagy a távirányítón található nyíl gombok segítségével adja meg a régi jelszót. Helyesen megadott jelszó esetén a(z) Adja meg az új jelszót ablak jelenik meg. Ha rossz jelszót adott meg, akkor jelszóhiba üzenete jelenik meg, és a(z) Jelenlegi jelszó megadása ablak jelenik meg, ahol ismét próbálkozhat. Megpróbálhat egy másik jelszót, vagy a(z) BACK (VISSZA) gomb megnyomásával visszavonhatja a módosítást. 4. Írja be az új jelszót. 5. Ellenőrzés céljából adja meg ismét ugyanazt a jelszót. Jegyezze le jelszavát, és tartsa a jegyzetet biztonságos helyen, hogy később is ellenőrizhesse azt. 6. Az új jelszó beállítása sikeres. A projektor következő bekapcsolásakor már az új jelszót kell megadnia. 7. Nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. A jelszavas védelem kikapcsolása Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 28. oldal). 1. Ugorjon a(z) RENDSZERBEÁLLÍTÁS: Speciális > Jelszó lehetőségre a(z) Jelszó ablak megjelenítéséhez. 2. Válassza ki a(z) Bekapcsolási lezárás lehetőséget, majd a / gombok segítségével kapcsolja Kilehetőségre. 3. Adja meg a jelenlegi jelszót. Helyesen megadott jelszó esetén a(z) Jelszó ablak azt mutatja, hogy a(z) Bekapcsolási lezárás beállítás Kilehetőségen áll. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor jelszóhiba üzenete jelenik meg, és a(z) Adja meg a jelszót ablak jelenik meg, ahol ismét próbálkozhat. Megpróbálhat egy másik jelszót, vagy a(z) BACK (VISSZA) gomb megnyomásával visszavonhatja a módosítást. 4. Nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. Habár a jelszavas védelmet kikapcsolta, a régi jelszót tartalmazó jegyzetet meg kell őriznie arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Működés 23

24 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet jelenít meg. Induláskor a projektor automatikusan megkeresi a rendelkezésre álló jeleket. Amennyiben szeretné beállítani, hogy a projektor automatikusan keressen jeleket: A(z) Speciális OSD menüben válassza a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menüpontot, és engedélyezze a(z) Aut. forrás lehetőséget. (lásd: "Aut. forrás" a következő oldalon: 42) menüpontot, és engedélyezze a(z) Alap OSD menüben lépjen a(z) Aut. forrás lehetőségre, és engedélyezze azt; amennyiben kapcsolódnak jelek, lépjen a(z) Beállítások menüre, és engedélyezze a(z) Aut. forrás lehetőséget. (Lásd: "Aut. forrás" a következő oldalon: 31 és 32) Videoforrás kiválasztásához: 1. A jelforráskiválasztó-sáv megjelenítése a projektor vagy a távirányító SOURCE (FORRÁS) gombjával történik. Forrás HDMI1 HDMI2/MHL PC Video Component HDMI3/MHL 2. A(z) / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a(z) OK gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a(z) 1-2. lépések megismétlésével keresse meg a többi jelet is. A projektor saját felbontása 16:9 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajt végre a(z) Képarány beállítástól függően, ami némi képtorzulás okozhat vagy romolhat a kép élessége. Bővebben lásd: Képarány". Bemenőforrás átnevezése A forráskiválasztó sávon lehetősége van az aktuális bemenőforrás átnevezésére. Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 28. oldal). 1. Nyomja meg a(z) MENU (MENÜ) gombot, majd a(z) / gombok segítségével lépjen a(z) RENDSZERBEÁLLÍTÁS: Alapszintű lehetőségre. 2. Nyomja meg a(z) menüt a(z) Forrás átnev. kiválasztásához, majd nyomja meg a(z) OK gombot a(z) Forrás átnev. ablak megjelenítéséhez. 3. A(z) / / / gombokkal válassza ki a megfelelő karaktert. 4. Ha kész, nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. 24 Működés

25 A vetített kép beállítása A vetítési szög állítása A projektor egy gyorskioldó állítólábbal és két hátsó állítólábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A vetítési szög módosításához: 1. Nyomja meg a gyorskioldó kapcsolót és emelje meg a projektor elejét. Ha a képet a kívánt helyre irányította, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. A hátsó állító láb csavarásával finomhangolhatja a horizontális szöget. A láb visszahúzásához emelje meg a projektort miközben nyomja a gyorskioldó gombot, majd lassan engedje le a projektort. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a látását. Legyen óvatos a gyorskioldó gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. Ha a vászon és a projektor nem merőleges egymáshoz képest, akkor a vetített kép egy vertikális trapézzá változik. Ennek korrekciójához lásd: Trapéztorzítás korrekciója. A kép automatikus korrekciója Egyes esetekben szükség lehet a PC-jel képminőségének optimalizálására. Ehhez nyomja meg az AUTO (AUTO.) gombot a távvezérlőn. A beépített intelligens automatikus korrekciós funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális bemenőforrás adatai három másodpercre megjelennek a képernyő sarkában. A funkció csak a PC-jel kiválasztásakor érhető el. A képméret és élesség finombeállítása A vetített kép méretének beállításához: i. Csúsztassa le a lencse-elmozdító fedelet (Lásd a(z) 6 elemet a(z) 8. oldalon). ii. Fordítsa a zoom gyűrűt nagyítás vagy kicsinyítés funkcióra. iii. Ha végzett a beállításokkal, akkor csúsztassa vissza a lencse-elmozdító fedelet. A kép élesítéséhez: i. Csúsztassa le a lencse-elmozdító fedelet (Lásd a(z) 6 elemet a(z) 8. oldalon). ii. Az élesebb fókusz érdekében forgassa el a fókusz gyűrűt. iii. Ha végzett a beállításokkal, akkor csúsztassa vissza a lencse-elmozdító fedelet. Működés 25

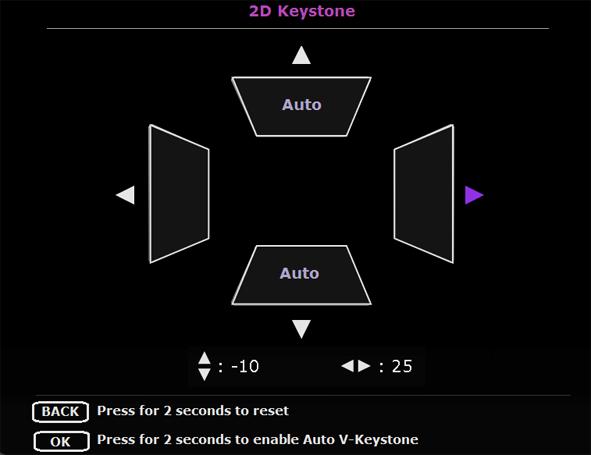

26 Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítővászonra. Ennek korrekciója a projektor magasságának állításán kívül manuálisan is javítható a következő lépések EGYIKÉNEK segítségével: A távirányító használatával Nyomja meg a(z) KEYSTONE (TRAPÉZ) gombot a(z) 2D Keystone (2D trapéz) ablak megjelenítéséhez. A projektor használata A(z) / vagy / gombok segítségével jelenítse meg a(z) 2D Keystone (2D trapéz) ablakot. Az alábbi ábrán látható a trapéztorzítás korrekciója: használja a(z) vagy a(z) / gombokat használja a(z) / vagy gombokat használja a(z) vagy a(z) / gombokat használja a(z) / vagy A trapéztorzítás kijavításához a kép tetején használja a(z vagy a)z) / gombokat. A trapéztorzítás kijavításához a kép alján használja a(z) vagy / gombokat. A trapéztorzítás kijavításához a kép jobb oldalán használja a(z) vagy / gombokat. A trapéztorzítás kijavításához a kép bal oldalán használja a(z) vagy / gombokat. A trapéztorzítás értékek reseteléséhez nyomja le a BACK (VISSZA) gombot 2 másodpercig. gombokat A vertikális automatikus trapéztorzítás funkció engedélyezéséhez nyomja le az OK gombot 2 másodpercig. Ha kész, nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. 26 Működés

27 Menüfunkciók Az OSD menü Hogy a projektoron és a kivetített képen különböző igazításokat és beállításokat lehessen végrehajtani, a projektort 2 típusú, többnyelvű képernyőmenüvel (OSD) láttuk el. Alap OSD menü: elsődleges menüfunkciókat kínál. (Lásd: A(z) Alap OSD-menü használata) Speciális OSD menü: teljes menüfunkciókat kínál. (Lásd: A(z) Speciális OSD-menü használata) Az OSD menü megjelenítéséhez nyomja meg a projektoron vagy a távirányítón a(z) MENU (MENÜ) gombot. A projektor első használatakor (a kezdeti beállítások elvégzése után) - attól függően, hogy csatlakoztattak-e videojelet a projektorhoz - az alábbi Alap OSD menülista egyike jelenik meg. Bemenőjel csatlakoztatva Nincs bemenőjel csatlakoztatva Kép mód Vivid Fal színe Ki Kivetítő pozíciója Első Ellenőrző minta Ki Hangmód Normál Aut. forrás Ki Menü típusa Alap HDMI form. Auto. Hangerő 10 Izzó időmérőjének nullázása Összes beállítás alapértékre Információ Némítás Ki 3D üzemmód 3D Ki 3D Szink.ford. OK megnyom. Beállítások OK megnyom. Menüfunkciók 27

28 Ha szeretne Alap OSD-menüről Speciális OSD menüre váltani, kövesse az alábbi utasításokat: A projektor vagy a távirányító nyíl gombjainak ( / / / ) segítségével haladjon végig a menüpontokon, majd a(z) OK gombbal válassza ki a kívánt menüpontot. Ha csatlakozik videojel a projektorhoz i. Lépjen be a(z) Beállítások > Menü típusa menübe és jelölje ki a(z) OK opciót. ii. A(z) / gombok segítségével válassza ki a(z) Speciális lehetőséget, majd nyomja meg a(z) OK gombot. iii. Nyomja meg ismét a(z) BACK (VISSZA) gombot a(z) Speciális OSD menü megjelenítéséhez. Ha NEM csatlakozik videojel a projektorhoz i. Lépjen be a(z) Menü típusa menübe és jelölje ki a(z) OK opciót. ii. A(z) / gombok segítségével válassza ki a(z) Speciális lehetőséget, majd nyomja meg a(z) OK gombot. iii. Nyomja meg ismét a(z) BACK (VISSZA) gombot a(z) Speciális OSD menü megjelenítéséhez. A projektor következő bekapcsolásakor az Speciális OSD menüt már a(z) MENU (MENÜ) gomb megnyomásával is megjelenítheti. A(z) Speciális OSD menü szerkezete alább látható. Kép Kép mód Vivid Felh. mód kezelése Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet Normál Izzó be Speciális... Aktuális képmód visszaállítása PC Kilépés Hasonlóképpen, ha szeretne Speciális OSD-menüről Alap OSD menüre váltani, kövesse az alábbi utasításokat: i. Lépjen be a(z) RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások > Menü típusa menübe és jelölje ki a(z) OK opciót. ii. A(z) / gombok segítségével válassza a(z) Alap opciót a(z) Alap OSD-menü közvetlen eléréséhez. A projektor következő bekapcsolásakor az Alap OSD menüt már a(z) MENU (MENÜ) gomb megnyomásával is megjelenítheti. A(z) Alap OSD-menü használata Attól függően, hogy csatlakozik-e a projektorhoz videojel, a(z) Alap OSD menüben különböző funkciók lesznek elérhetők. További tudnivalókért tekintse át az alábbi hivatkozásokat. Alap OSD menü - bemenőjel csatlakozása mellett Alap OSD menü - bemenőjel csatlakozása nélkül (a menüpontok csak korlátozottan érhetők el) 28 Menüfunkciók

29 Alap OSD menü - bemenőjel csatlakozása mellett A(z) Alap OSD menü elsődleges menüfunkciókat kínál. Az elérhető menük a csatlakoztatott videoforrásoktól vagy a specifikus beállításoktól függően eltérőek lehetnek. A nem elérhető menüpontok szürkén jelennek meg. Az OSD menü megjelenítéséhez nyomja meg a projektoron vagy a távirányítón a(z) MENU (MENÜ) gombot. A menüpontokon a projektoron vagy a távirányítón található nyíl gombok ( / / / ) segítségével lehet végighaladni. A projektor vagy a távirányító OK gombjainak segítségével válassza ki a kívánt menüpontot. A(z) Alap OSD menüről a(z)speciális OSD menüre történő váltáshoz lásd a(z) 28. oldalt. Menü Kép mód Almenük és leírásuk Olyan előre beállított kép mód kiválasztására szolgál, amely leginkább illik az üzemelés körülményeihez és a bemenőjel képtípusához. Az előre beállított kép módokat alább ismertetjük: Bright (Világos): Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Vivid (Élénk): A jól telített színeknek, a finomhangolt élességnek és a nagyobb fényerőnek köszönhetően tökéletes filmnézéshez a nappaliban, ahol kevés a környezeti fény. Cinema (REC. 709) (Mozi (FELV. 709)): A világszerte használt HDTV szabványt pontos színnel és mély kontraszttal egészíti ki alacsonyabb fényerőn. Ez a mód filmek mozihoz hasonló teljes sötétségben való lejátszásához megfelelő. A FELV. 709 szabványból származó moziszerű színek élvezete érdekében azt ajánljuk, hogy sötétítse le a projektoron kívüli világító elemeket (pl.: lámpák, számítógép képernyője vagy a függönyökön átszűrődő fény) és a legjobb filmnézési élmény érdekében 1080p szabványos képformátumot használjon (pl.:blue-ray lemez). Game (Játék): Az a mód a legideálisabb videólejátszásra olyan helyiségben, ahol van némi fény, pl.: a nappaliban. 3D: 3D tartalmak megtekintése során 3D hatások megjelenítésére optimalizálták. Ez a mód csak a 3D funkció engedélyezése esetén érhető el. User 1 (1. felhasználói)/user 2 (2. felhasználói): Előhívja a testre szabott beállításokat. A részleteket lásd a(z) Speciális OSD menü megnyitása után a következő fejezetben: Felh. mód kezelése. Hangmód A funkció a távirányítón érhető el. Hangmód Ez a funkció MaxxAudio hangzásjavítási technológiát használ, ami magában foglalja a Waves algoritmusokat a mély és magas hangok nagyszerű hatása érdekében, így az Ön számára magával ragadó filmes audio élményt nyújt. A következő előre beállított hangmódok állnak rendelkezésre: Normál, Mozi, Zene, Sport, Játék, és Felhasználó. A(z) Felhasználó mód lehetővé teszi a hangbeállítások testreszabását. A részleteket lásd a(z) Speciális OSD-menü megnyitása után a következő fejezetben: Felhasználó EQ. Ha a(z) Némítás funkciót aktiválták, a(z) Hangmód beállítás módosítása kikapcsolja a(z) Némítás funkciót. Menüfunkciók 29

30 A projektor belső hangszórójának vagy az audiokimenet csatlakozójának hangerő-beállítására szolgál. Hangerő Ha a(z) Némítás funkciót aktiválták, a(z) Hangerő beállítás módosítása kikapcsolja a(z) Némítás funkciót. A funkció a távirányítón érhető el. Némítás A(z) Be lehetőség kiválasztásával kikapcsolható a projektor belső hangszórójának vagy az audiokimenet csatlakozójának hangereje. Az audió visszaállításához válassza ki a(z) Ki lehetőséget. A funkció a távirányítón érhető el. A projektoron lehetőség van játszani 3D-kompatibilis videoeszközök és tartalmak által átvezetett háromdimenziós (3D) tartalmakkal, így PlayStation konzolokkal (3D-s játéklemezek révén), 3D-s Blu-ray-lejátszókkal (3D-s Blu-ray lemezek révén), 3D-s TV-vel (3D-s csatornák révén) stb. Miután csatlakoztatta a 3D-s videoeszközöket a projektorhoz, vegye fel a BenQ 3D-szemüvegeket, és győződjön meg róla, hogy a 3D-tartalmak megtekintéséhez azok be vannak kapcsolva. 3D-tartalmak nézése közben 3D üzemmód a kép kissé eltorzultnak látszhat, azonban ez nem jelent termékhibát. 3D-s tartalmak megtekintése közben tartson kellő mennyiségű szünetet. Fáradtság- vagy kényelmetlenség érzet esetén fejezze be a 3D-s tartalmak megtekintését. 3D-s tartalmak megtekintésekor tartson legalább háromszor akkora távolságot a vászontól, mint amekkora a vászon valódi magassága. Gyerekek, fényre nagyon érzékeny emberek, szívproblémával vagy egyéb egészségügyi problémával rendelkező emberek tartózkodjanak a 3D tartalmak megtekintésétől. Az alapértelmezett beállítás a(z) Auto., és a projektor automatikusan kiválasztja a megfelelő 3D formátumot a 3D tartalmak detektálásakor. Ha a projektor nem tudja felismerni a 3D formátumot, válassza ki a kívánt 3D üzemmódot manuálisan. A funkció engedélyezése esetén: A kivetített kép fényereje csökken. A(z) Kép mód paraméter nem módosítható. A(z) Függőleges trapéz paraméter csak korlátozott fokban állítható. A funkció a távirányítón érhető el. 3D Szink.ford. Beállítások Fal színe Kivetítő pozíciója Ha a 3D-s kép torzult, akkor kapcsolja be ezt a funkciót a bal és jobb szem képeinek felcseréléséhez, amely így kényelmes 3D-s élményt nyújt. A funkció a távirányítón érhető el. Nyomja meg a(z) OK gombot az almenübe lépéshez. Nyomja meg a(z) BACK (VISSZA) gombot a módosítások mentéséhez, és lépjen ki. További részletek alább találhatók. Engedélyezze ezt a funkciót, így a vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Az alábbi opciók közül választhat a vetítési felülethez hasonló színt: Világos sárga, Rózsaszín, Világos zöld, vagy Kék. A projektor szerelhető mennyezetre vagy vetítővászon mögé és egy vagy több tükörrel. Bővebben lásd: A hely kiválasztása. 30 Menüfunkciók

31 Ellenőrző minta Aut. forrás Menü típusa HDMI form. A funkcióval lehetővé teszi a rácsozott ellenőrző minta megjelenítését, amely segít a képméret és a fókusz beállításában, hogy ezáltal ellenőrizni tudja, hogy a kivetített képen nincs-e eltorzulás. Beállítja, hogy a projektor automatikusan keresse-e meg a bemenő forrásokat. Válassza ki a(z) Be gombot, ha szeretné engedélyezni, hogy a projektor addig keressen bemenőforrásokat, míg jelet nem fog. Ha a funkció Ki lehetőségre van állítva, akkor a projektor a legutoljára használt bemenőforrást választja. Átvált a(z) Speciális OSD-menüre. Kiválasztja a HDMI jel bemenőforrás-típusát. Manuálisan is kiválaszthatja a forrástípust. A különböző forrástípusok más-más szabványokat használnak a fényerő szintjéhez. HDMI form. kizárólag a HDMI jel kiválasztása esetén érhető el. Izzó időmérőjéne k nullázása Összes beállítás alapértékre Információ A funkció aktiválása egy új lámpa beszerelése után mérvadó. Ha kiválasztja a(z) Alapérték gombot, megjelenik az Az alapértékre állítás sikerült üzenet, amely a lámpaidő 0" értékre történő visszaállításáról értesít. A gyári alapértékekre állít vissza minden értéket. A következő értékek továbbra is megmaradnak: Trapézkorrekció, Nyelv, Kivetítő pozíciója, Izzó időmérőjének nullázása, és Hegyvidéki mód. A következő adatokat jeleníti meg a projektorról: Forrás: Az aktuális jelforrást jeleníti meg. Kép mód: Az aktuális Kép mód értékét jeleníti meg. Felbontás: A bemenőforrás saját felbontását jeleníti meg. Színrendszer: A bemeneti rendszer formátumát jeleníti meg. Izzó élettartama: A lámpa felhasznált üzemidejét jelzi ki. 3D formátum: Az aktuális 3D módot jeleníti meg. 3D formátum csak a(z) 3D üzemmód engedélyezése esetén érhető el. Firmware verzió: A projektor firmware változatát jeleníti meg. Egyes adatok csak bizonyos bemeneti jelek használatakor állnak rendelkezésre. Menüfunkciók 31

32 Alap OSD menü - bemenőjel csatlakozása nélkül Mivel nincs bemenőjel a projektorba, a(z) Beállítások OSD menüben bemenőjel csatlakozása mellett csak a(z) Alap almenüi elérhetők. A nem elérhető menüpontok szürkén jelennek meg. Az OSD menü megjelenítéséhez nyomja meg a projektoron vagy a távirányítón a(z) MENU (MENÜ) gombot. A menüpontokon a projektoron vagy a távirányítón található nyíl gombok ( / / / ) segítségével lehet végighaladni. A projektor vagy a távirányító OK gombjainak segítségével válassza ki a kívánt menüpontot. A projektor vagy a távirányító BACK (VISSZA) gombjainak segítségével mentse el a módosításokat, majd lépjen ki. A(z) Alap OSD menüről a(z) Speciális OSD menüre történő váltáshoz lásd a(z) 28. oldalt. Menü Fal színe Kivetítő pozíciója Ellenőrző minta Aut. forrás Menü típusa HDMI form. Almenük és leírásuk Aktiválja, így a vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Az alábbi opciók közül választhat a vetítési felülethez hasonló színt: Világos sárga, Rózsaszín, Világos zöld, vagy Kék. A projektor szerelhető mennyezetre vagy vetítővászon mögé és egy vagy több tükörrel. Bővebben lásd: A hely kiválasztása. A funkcióval lehetővé teszi a rácsozott ellenőrző minta megjelenítését, amely segít a képméret és a fókusz beállításában, hogy ezáltal ellenőrizni tudja, hogy a kivetített képen nincs-e eltorzulás. Beállítja, hogy a projektor automatikusan keresse-e meg a bemenő forrásokat. Válassza ki a(z) Be gombot, ha szeretné engedélyezni, hogy a projektor addig keressen bemenőforrásokat, míg jelet nem fog. Ha a funkció Ki lehetőségre van állítva, akkor a projektor a legutoljára használt bemenőforrást választja. Átvált a(z) Speciális OSD-menüre. Kiválasztja a HDMI jel bemenőforrás-típusát. Manuálisan is kiválaszthatja a forrástípust. A különböző forrástípusok más-más szabványokat használnak a fényerő szintjéhez. HDMI form. kizárólag a HDMI jel kiválasztása esetén érhető el. Izzó időmérőjének nullázása Összes beállítás alapértékre Információ A funkció aktiválása egy új lámpa beszerelése után mérvadó. Ha kiválasztja a(z) Alapérték gombot, megjelenik az Az alapértékre állítás sikerült üzenet, amely a lámpaidő 0" értékre történő visszaállításáról értesít. A gyári alapértékekre állít vissza minden értéket. A következő értékek továbbra is megmaradnak: Trapézkorrekció, Nyelv, Kivetítő pozíciója, Izzó időmérőjének nullázása, és Hegyvidéki mód. A következő adatokat jeleníti meg a projektorról: Forrás: Az aktuális jelforrást jeleníti meg. Kép mód: Az aktuális Kép mód értékét jeleníti meg. Felbontás: A bemenőforrás saját felbontását jeleníti meg. Színrendszer: A bemeneti rendszer formátumát jeleníti meg. Izzó élettartama: A lámpa felhasznált üzemidejét jelzi ki. 3D formátum: Az aktuális 3D módot jeleníti meg. 3D formátum csak a(z) 3D üzemmód engedélyezése esetén érhető el. Firmware verzió: A projektor firmware változatát jeleníti meg. Egyes adatok csak bizonyos bemeneti jelek használatakor állnak rendelkezésre. 32 Menüfunkciók

33 A(z) Speciális OSD-menü használata A(z) Speciális OSD menüben az összes menüfunkció elérhető. Főmenü ikon Főmenü megnevezése Kép Kiválasztó sáv Kép mód Felh. mód kezelése Fényerő 50 Vivid Almenü Kontraszt Szín Árnyalat Állapot Élesség 7 Aktuális bemeneti forrás Színhőmérséklet Izzó be Speciális... Aktuális képmód visszaállítása PC Normál Kilépés Az előző ablakra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) BACK (VISSZA) gombot. A fent bemutatott Speciális OSD menülista szemléltetés céljából készült, a képek eltérhetnek a tényleges megjelenítéstől. Az OSD menü megjelenítéséhez nyomja meg a projektoron vagy a távirányítón a(z) MENU (MENÜ) gombot. A menü a következő főmenükből áll. Alább, a menüpontok melletti hivatkozásokra kattintva további tudnivalók ismerhetők meg. 1. Kép menü (lásd a(z) 34. oldalt) 2. Hangbeáll. menü (lásd a(z) 39. oldalt) 3. Megjelenítés menü (lásd a(z) 40. oldalt) 4. RENDSZERBEÁLLÍTÁS: Alapszintű menü (lásd a(z) 42. oldalt) 5. RENDSZERBEÁLLÍTÁS: Speciális menü (lásd a(z) 43. oldalt) 6. Információ menü (lásd a(z) 45. oldalt) Az elérhető menük a csatlakoztatott videoforrásoktól vagy a specifikus beállításoktól függően eltérőek lehetnek. A nem elérhető menüpontok szürkén jelennek meg. A menüpontokon a projektoron vagy a távirányítón található nyíl gombok ( / / / ) segítségével lehet végighaladni. A projektor vagy a távirányító OK gombjainak segítségével válassza ki a kívánt menüpontot. A(z) Speciális OSD menüről a(z) Alap OSD menüre történő váltáshoz lásd a(z) 28. oldalt. Menüfunkciók 33

34 Kép menü Almenü Kép mód Funkciók és leírásuk Olyan előre beállított kép mód kiválasztására szolgál, amely leginkább illik az üzemelés körülményeihez és a bemenőjel képtípusához. Az előre beállított kép módokat alább ismertetjük: Bright (Világos): Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Vivid (Élénk): A jól telített színeknek, a finomhangolt élességnek és a nagyobb fényerőnek köszönhetően tökéletes filmnézéshez a nappaliban, ahol kevés a környezeti fény. Cinema (REC. 709) (Mozi (FELV. 709)): A világszerte használt HDTV szabványt pontos színnel és mély kontraszttal egészíti ki alacsonyabb fényerőn. Ez a mód filmek mozihoz hasonló teljes sötétségben való lejátszásához megfelelő. A FELV. 709 szabványból származó moziszerű színek élvezete érdekében azt ajánljuk, hogy sötétítse le a projektoron kívüli világító elemeket (pl.: lámpák, számítógép képernyője vagy a függönyökön átszűrődő fény) és a legjobb filmnézési élmény érdekében 1080p szabványos képformátumot használjon (pl.:blue-ray lemez). Game (Játék): Az a mód a legideálisabb videólejátszásra olyan helyiségben, ahol van némi fény, pl.: a nappaliban. 3D: 3D tartalmak megtekintése során 3D hatások megjelenítésére optimalizálták. Ez a mód csak a 3D funkció engedélyezése esetén érhető el. User 1 (1. felhasználói)/user 2 (2. felhasználói): Előhívja a testre szabott beállításokat. Bővebben lásd: Felh. mód kezelése. A funkció a távirányítón érhető el. 34 Menüfunkciók

35 A funkciók csak akkor érhetők el, ha a(z) Kép mód beállítás 1. felhasználói vagy 2. felhasználói lehetőségre van állítva. Beállítások betöltése innen: Lehetővé teszi egy előre beállított kép mód manuális állítását, és annak elérhetővé tételét a képmód-listában. Felh. mód kezelése Fényerő 1. Lépjen be a(z) Kép > Kép mód menübe, és jelölje ki a(z) 1. felhasználói vagy a(z) 2. felhasználói opciót. 2. Nyomja meg a(z) gombot a(z) Felh. mód kezelése kiválasztásához. 3. A(z) Felh. mód kezelése ablakban válassza ki a(z) Beállítások betöltése innen: lehetőséget, majd nyomja meg a(z) OK gombot. 4. A(z) megnyomásával válassza ki az igényeinek megfelelő képmódot. 5. Ha kész, nyomja meg a(z) OK és BACK (VISSZA) gombokat a(z) Kép menühöz való visszatéréshez. 6. A(z) megnyomásával további, módosítani kívánt almenüt választhat ki, a(z) / gombokkal pedig átállíthatja az értékeket. A kiválasztott felhasználói mód a beállításoktól függ. Felh. mód átnevezése Kiválasztásával a testreszabott kép módok átnevezhetők (1. felhasználói vagy 2. felhasználói). 1. Lépjen be a(z) Kép > Kép mód menübe, és jelölje ki a(z) 1. felhasználói vagy a(z) 2. felhasználói opciót. 2. Nyomja meg a(z) gombot a(z) Felh. mód kezelése kiválasztásához. 3. A(z) Felh. mód kezelése ablakban válassza ki a(z) Felh. mód átnevezése lehetőséget, majd nyomja meg a(z) OK. gombot. 4. A(z) Felh. mód átnevezése ablakban a(z) / / / gombok segítségével válassza ki a kiválasztott módhoz a kívánt karaktereket. 5. Ha kész, nyomja meg a(z) OK és BACK (VISSZA) gombokat a kilépéshez. A kép fényerejét állítja. A beállítást úgy végezze el, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Minél nagyobb az érték, annál fényesebb a kép, és minél alacsonyabb az érték, annál sötétebb a kép. A funkció a távirányítón érhető el. A képen a sötét és a világos területek közötti eltérés fokát állítja. A(z) Fényerő vérték beállítása után állítsa be a(z) Kontraszt opciót a fehér csúcsérték szintjének beállításához. Kontraszt Minél magasabb az érték, annál nagyobb a kép kontrasztja. Szín A funkció a távirányítón érhető el. A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videoképben. A kisebb értékekhez kevésbé telt színek tartoznak; az érték minimumra állításával a kép fekete-fehér képpé válik. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami irrealisztikus képet eredményez. Menüfunkciók 35
