1 W750/W770ST Digitális projektor Házimozi sorozat Felhasználói kézikönyv

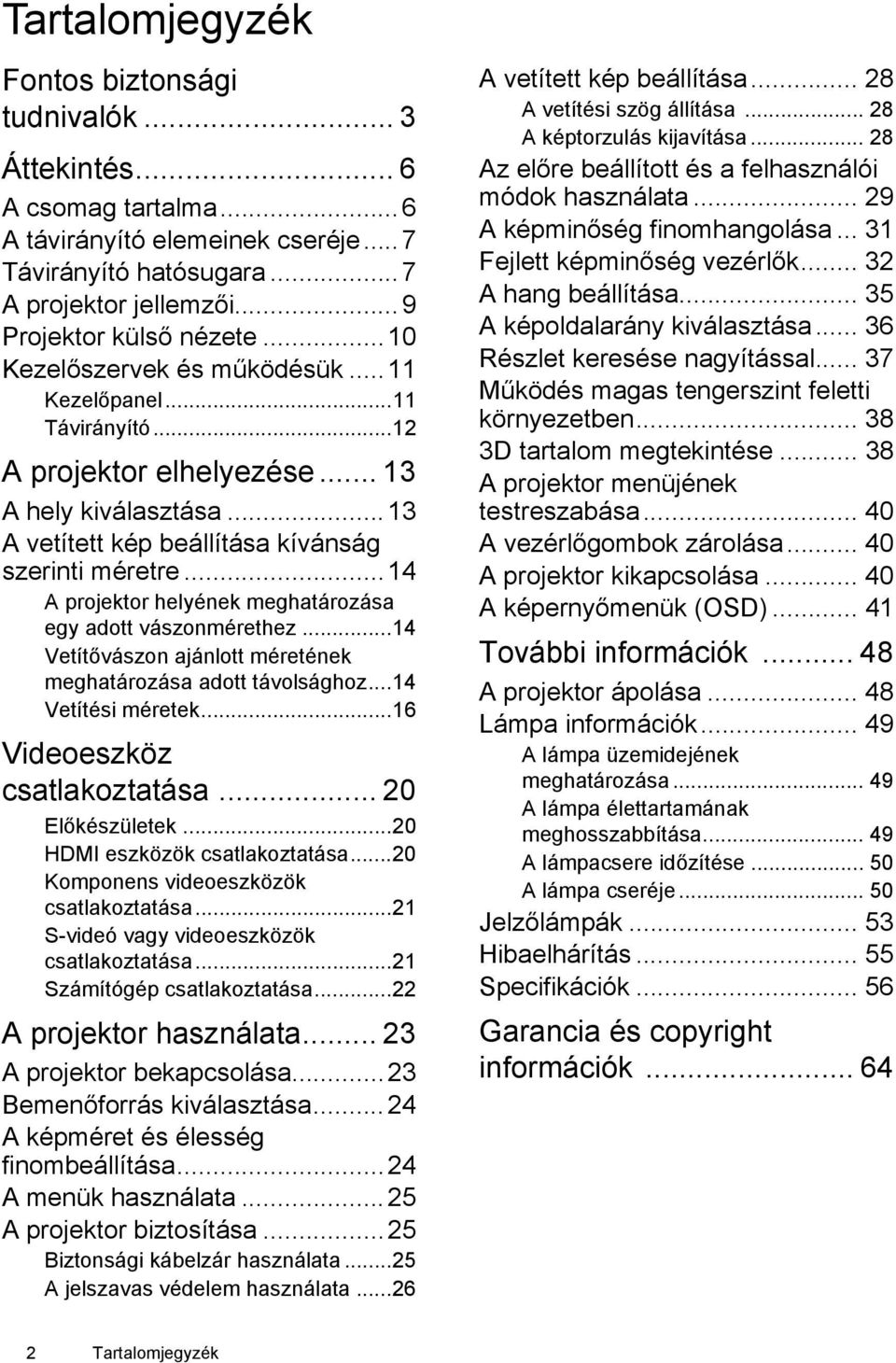

2 Tartalomjegyzék Fontos biztonsági tudnivalók... 3 Áttekintés... 6 A csomag tartalma...6 A távirányító elemeinek cseréje... 7 Távirányító hatósugara...7 A projektor jellemzői...9 Projektor külső nézete...10 Kezelőszervek és működésük...11 Kezelőpanel...11 Távirányító...12 A projektor elhelyezése A hely kiválasztása...13 A vetített kép beállítása kívánság szerinti méretre...14 A projektor helyének meghatározása egy adott vászonmérethez...14 Vetítővászon ajánlott méretének meghatározása adott távolsághoz...14 Vetítési méretek...16 Videoeszköz csatlakoztatása Előkészületek...20 HDMI eszközök csatlakoztatása...20 Komponens videoeszközök csatlakoztatása...21 S-videó vagy videoeszközök csatlakoztatása...21 Számítógép csatlakoztatása...22 A projektor használata A projektor bekapcsolása...23 Bemenőforrás kiválasztása...24 A képméret és élesség finombeállítása...24 A menük használata...25 A projektor biztosítása...25 Biztonsági kábelzár használata...25 A jelszavas védelem használata...26 A vetített kép beállítása A vetítési szög állítása A képtorzulás kijavítása Az előre beállított és a felhasználói módok használata A képminőség finomhangolása Fejlett képminőség vezérlők A hang beállítása A képoldalarány kiválasztása Részlet keresése nagyítással Működés magas tengerszint feletti környezetben D tartalom megtekintése A projektor menüjének testreszabása A vezérlőgombok zárolása A projektor kikapcsolása A képernyőmenük (OSD) További információk A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása A lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Garancia és copyright információk Tartalomjegyzék

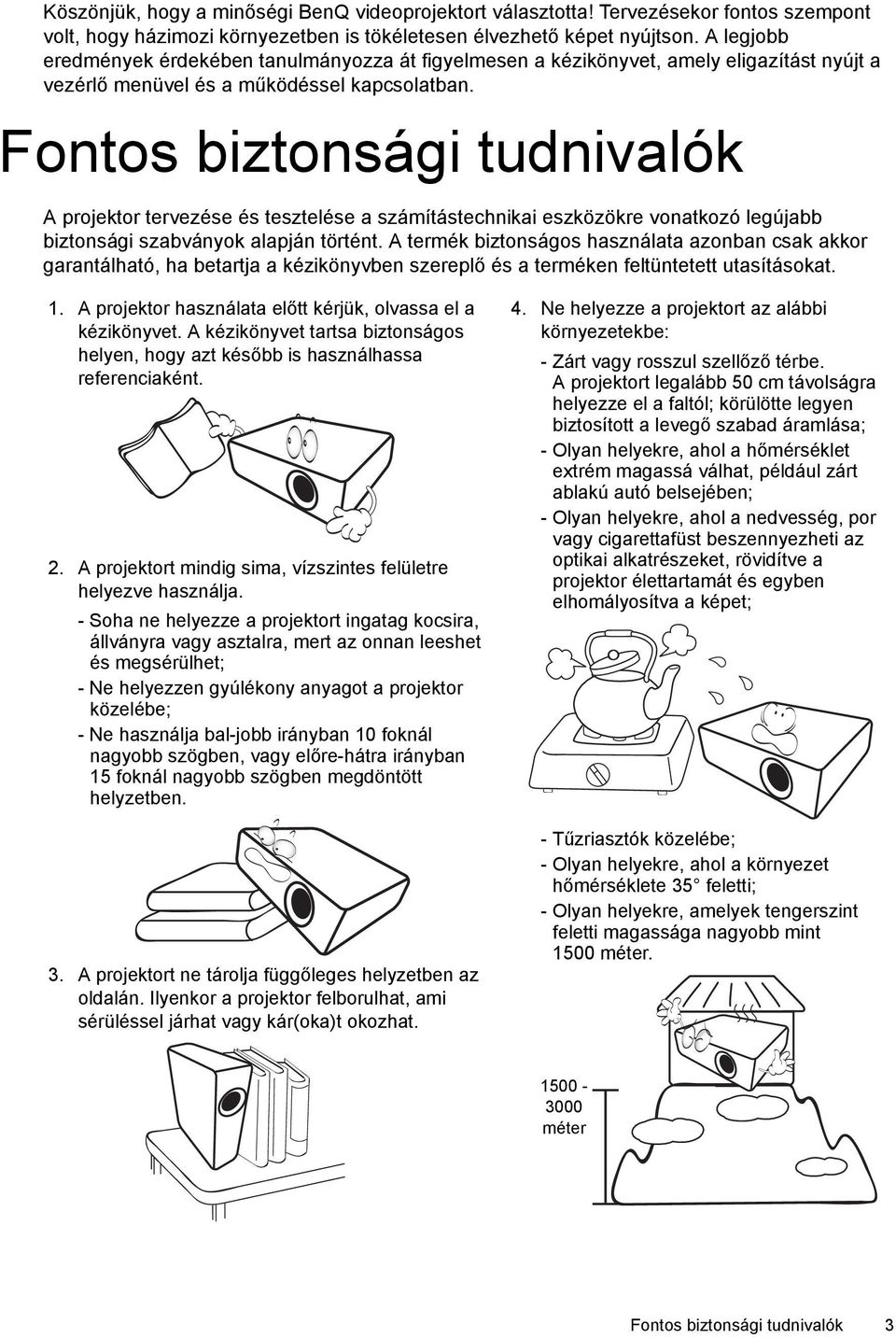

3 Köszönjük, hogy a minőségi BenQ videoprojektort választotta! Tervezésekor fontos szempont volt, hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban. Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet; - Ne helyezzen gyúlékony anyagot a projektor közelébe; - Ne használja bal-jobb irányban 10 foknál nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben megdöntött helyzetben. 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása; - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében; - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet; - Tűzriasztók közelébe; - Olyan helyekre, ahol a környezet hőmérséklete 35 feletti; - Olyan helyekre, amelyek tengerszint feletti magassága nagyobb mint 1500 méter méter Fontos biztonsági tudnivalók 3

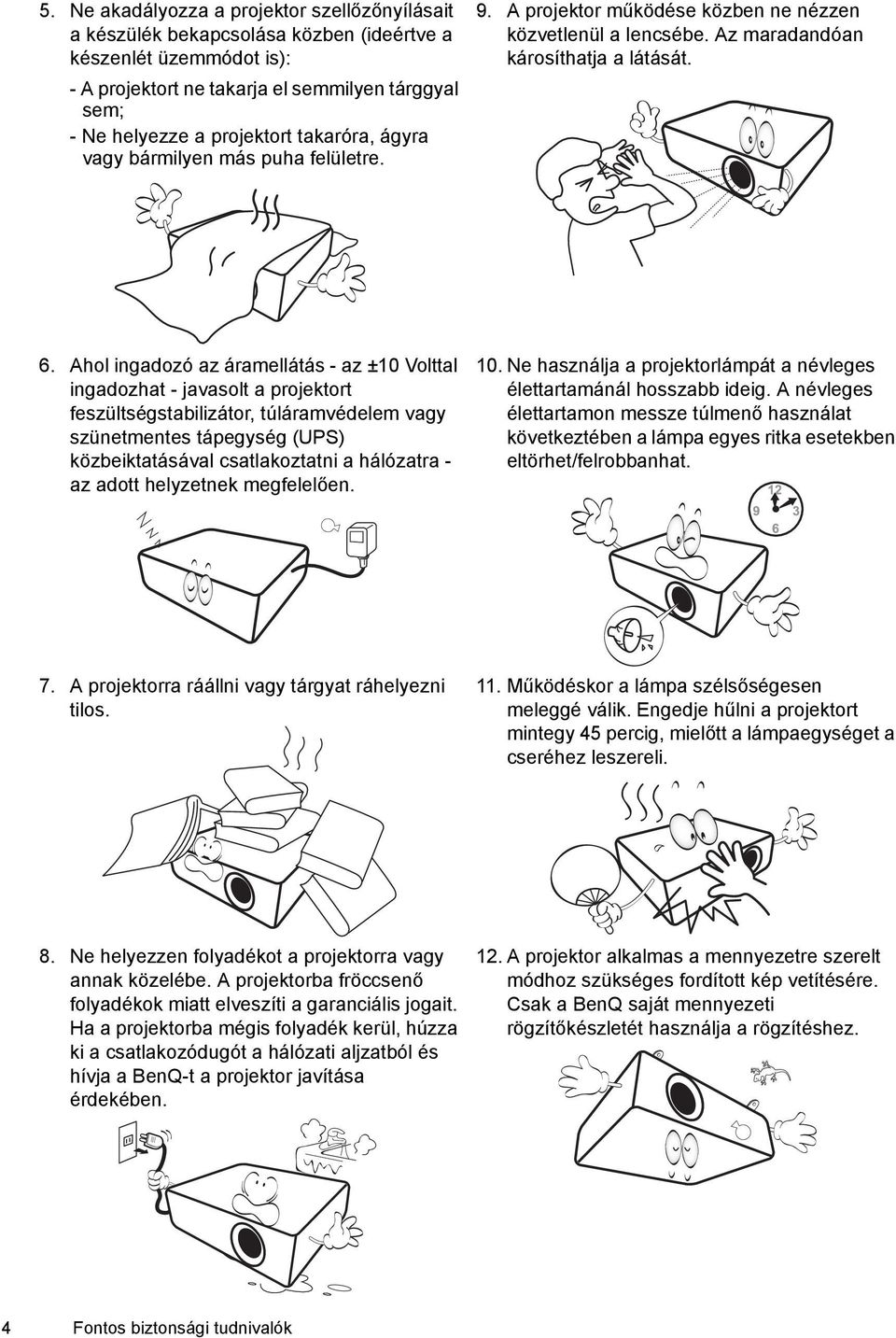

4 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is): - A projektort ne takarja el semmilyen tárggyal sem; - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. 4 Fontos biztonsági tudnivalók

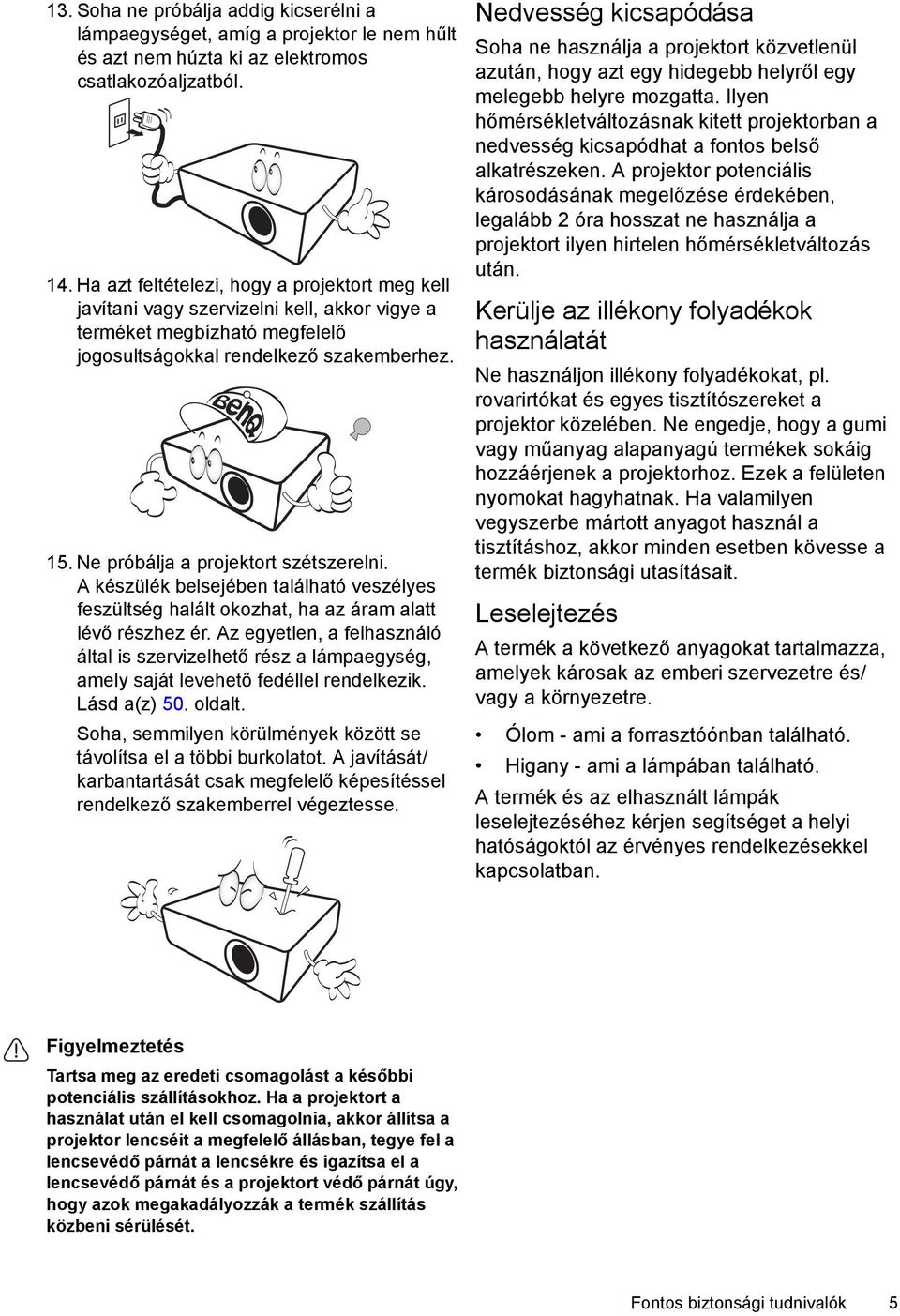

5 13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. 15. Ne próbálja a projektort szétszerelni. A készülék belsejében található veszélyes feszültség halált okozhat, ha az áram alatt lévő részhez ér. Az egyetlen, a felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Lásd a(z) 50. oldalt. Soha, semmilyen körülmények között se távolítsa el a többi burkolatot. A javítását/ karbantartását csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Figyelmeztetés Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. Fontos biztonsági tudnivalók 5

6 Áttekintés A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. W750 W770ST Projektor Távirányító Elemek Garanciajegy Felhasználói kézikönyv CD Rövid útmutató Hálózati kábel VGA kábel Hordtáska (csak a W770ST modellhez) 6 Áttekintés

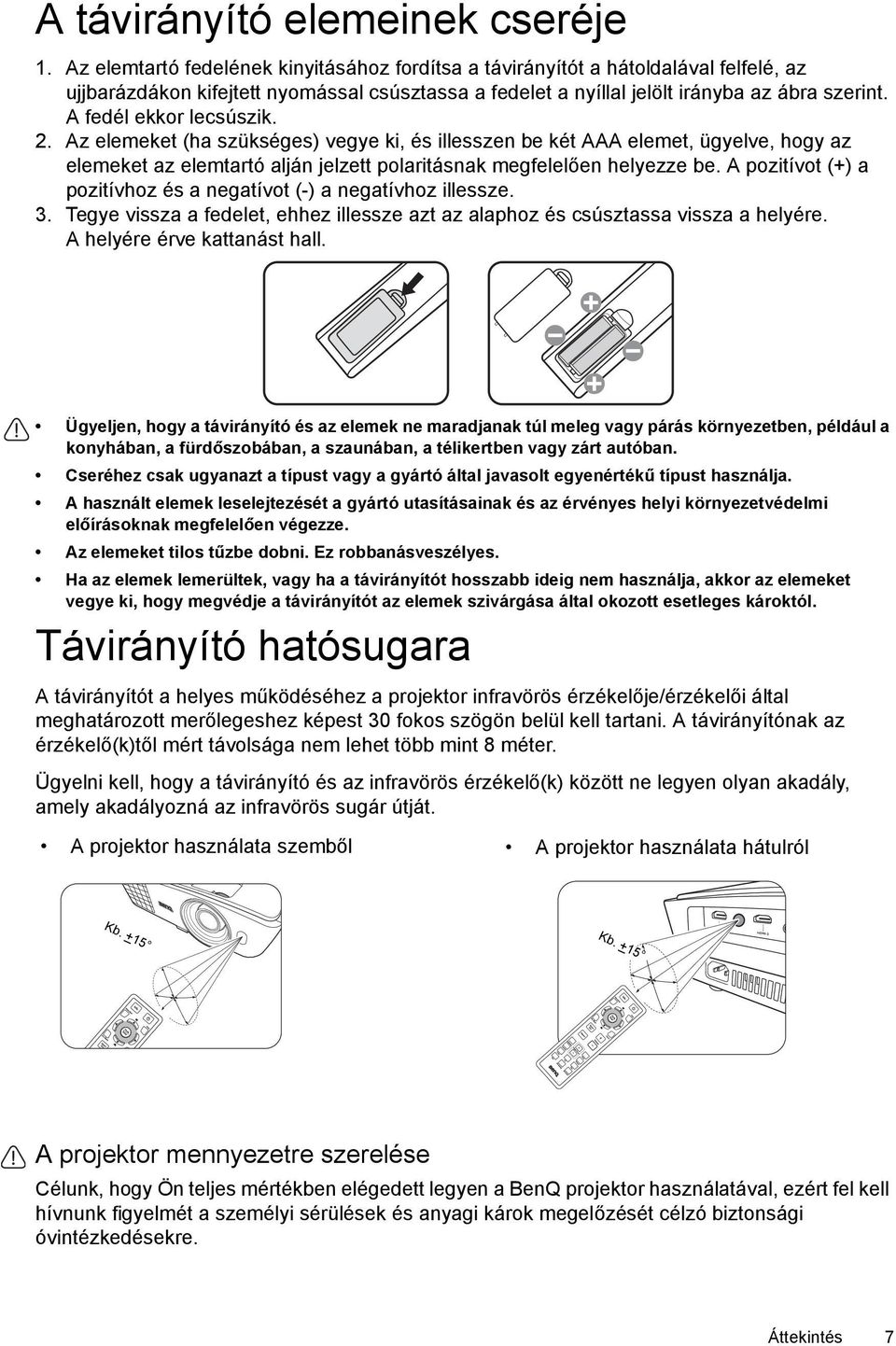

7 Kb. +15 Kb. +15 A távirányító elemeinek cseréje 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. Tegye vissza a fedelet, ehhez illessze azt az alaphoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy ha a távirányítót hosszabb ideig nem használja, akkor az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő(k) között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. A projektor használata szemből A projektor használata hátulról A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Áttekintés 7

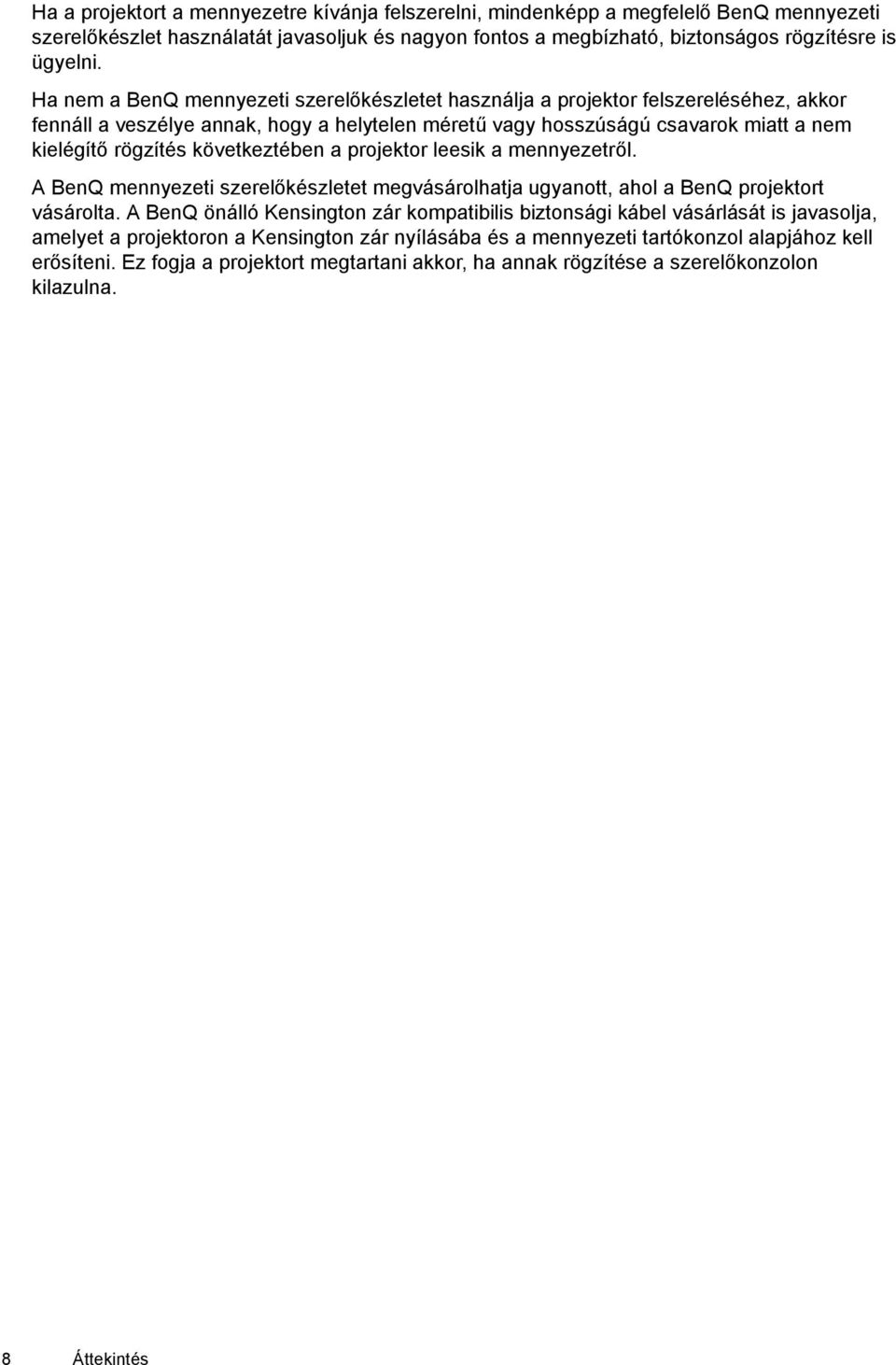

8 Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, akkor fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. 8 Áttekintés

9 A projektor jellemzői Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Nagy fényerő A projektor extrém fényerővel rendelkezik, hogy a környezeti megvilágítás mellett is kitűnő képeket jeleníthessen meg, ellentétben a hagyományos projektorokkal. Élénk színmegjelenítés A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni. Gazdag szürkeárnyalatok Az automata gammavezérlés kiváló szürkeárnyalat megjelenítésről gondoskodik, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Számos input- és videoformátum A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, az S-videót, a kompozit videót, de a kettős HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet. 3D funkció Ennek segítségével még valóságosabb élmény nyújtanak a 3D filmek, videók és sportesemények, mert a HDMI csatlakozáson keresztül képes megjeleníteni a képek mélységét is. Beépített hangszóró(k) A beépített hangszóró kevert monó hangot ad, ha van hangbemeneti jel is csatlakoztatva. Rövid vetítési arány (W770ST) A rövid vetítési aránynak köszönhetően a projektor rövidebb vetítési távolság mellett is képes 1080p képminőséget nyújtani. SmartEco A SmartEco technológia a tartalom fényerejének függvényében akár a lámpafogyasztás 70%-át is megtakarítja a SmartEco mód választásakor. Áttekintés 9

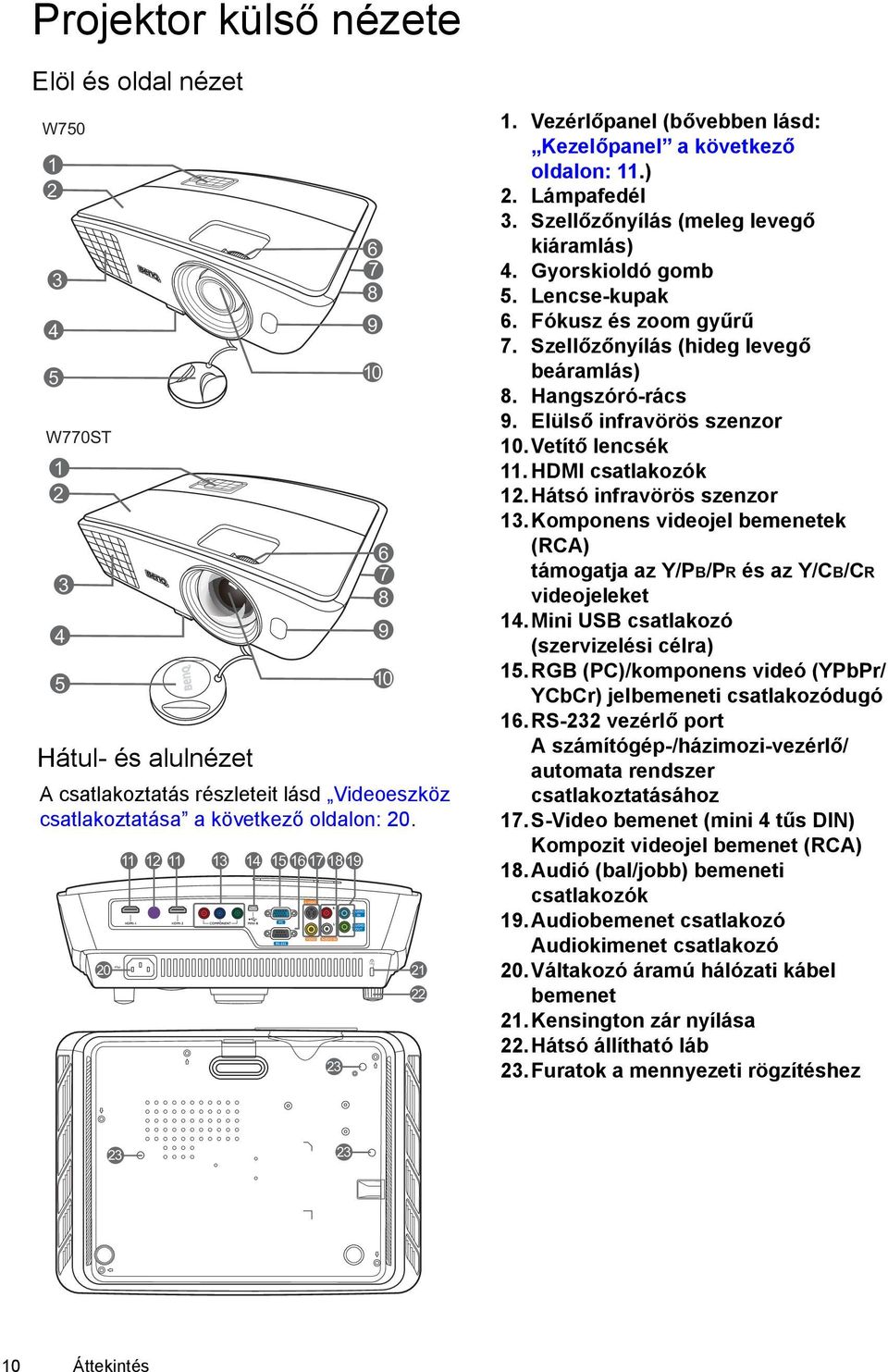

10 Projektor külső nézete Elöl és oldal nézet W W770ST Hátul- és alulnézet A csatlakoztatás részleteit lásd Videoeszköz csatlakoztatása a következő oldalon: Vezérlőpanel (bővebben lásd: Kezelőpanel a következő oldalon: 11.) 2. Lámpafedél 3. Szellőzőnyílás (meleg levegő kiáramlás) 4. Gyorskioldó gomb 5. Lencse-kupak 6. Fókusz és zoom gyűrű 7. Szellőzőnyílás (hideg levegő beáramlás) 8. Hangszóró-rács 9. Elülső infravörös szenzor 10.Vetítő lencsék 11. HDMI csatlakozók 12.Hátsó infravörös szenzor 13.Komponens videojel bemenetek (RCA) támogatja az Y/PB/PR és az Y/CB/CR videojeleket 14.Mini USB csatlakozó (szervizelési célra) 15.RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozódugó 16.RS-232 vezérlő port A számítógép-/házimozi-vezérlő/ automata rendszer csatlakoztatásához 17.S-Video bemenet (mini 4 tűs DIN) Kompozit videojel bemenet (RCA) 18.Audió (bal/jobb) bemeneti csatlakozók 19.Audiobemenet csatlakozó Audiokimenet csatlakozó 20.Váltakozó áramú hálózati kábel bemenet 21.Kensington zár nyílása 22.Hátsó állítható láb 23.Furatok a mennyezeti rögzítéshez Áttekintés

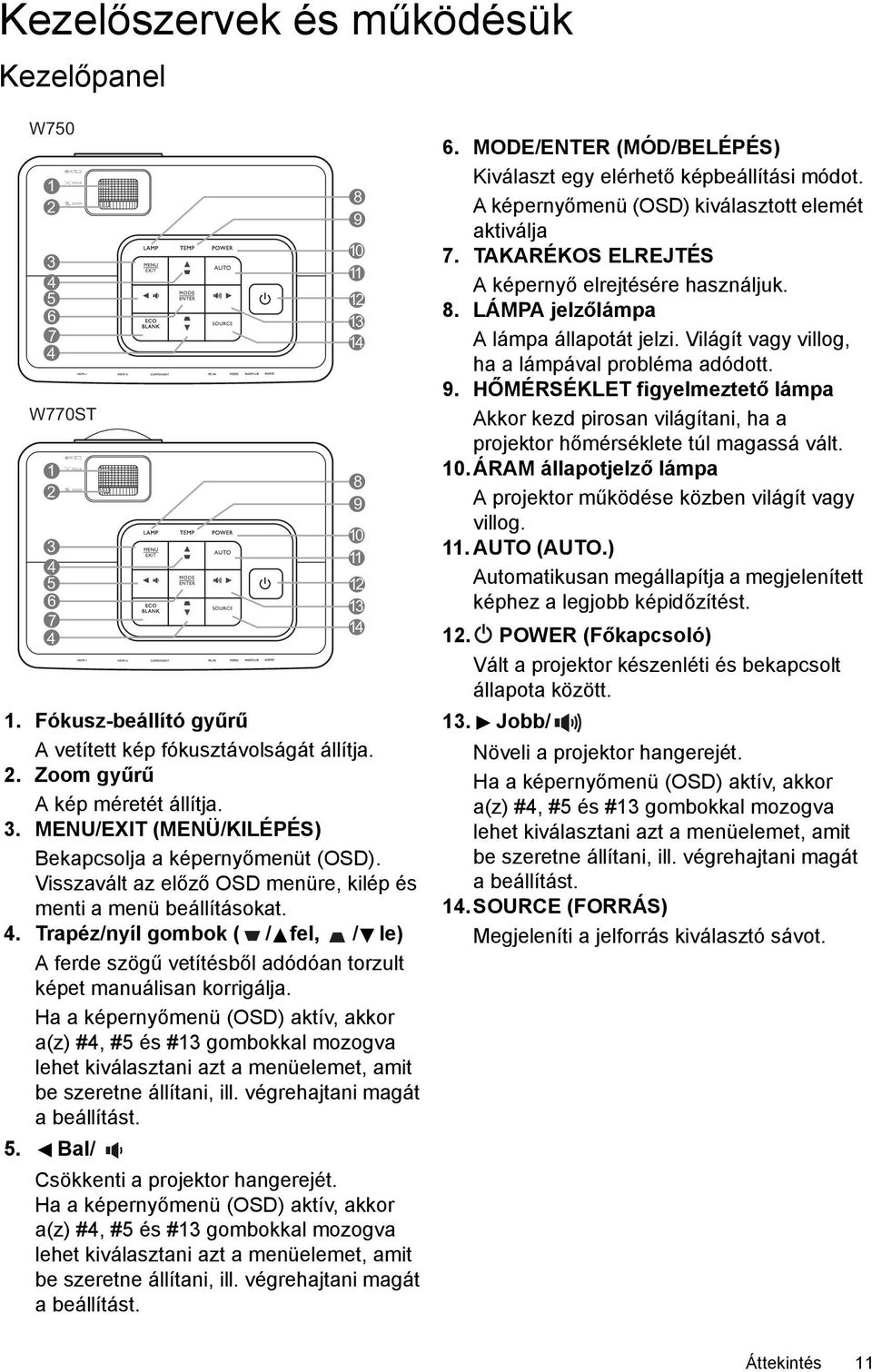

11 Kezelőszervek és működésük Kezelőpanel W W770ST Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A kép méretét állítja. 3. MENU/EXIT (MENÜ/KILÉPÉS) Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #5 és #13 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 5. Bal/ Csökkenti a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #5 és #13 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 7. TAKARÉKOS ELREJTÉS A képernyő elrejtésére használjuk. 8. LÁMPA jelzőlámpa A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. 9. HŐMÉRSÉKLET figyelmeztető lámpa Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 10.ÁRAM állapotjelző lámpa A projektor működése közben világít vagy villog. 11. AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 12. POWER (Főkapcsoló) Vált a projektor készenléti és bekapcsolt állapota között. 13. Jobb/ Növeli a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #5 és #13 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 14.SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. Áttekintés 11

12 Távirányító POWER (Főkapcsoló) Vált a projektor készenléti és bekapcsolt állapota között. 2. Infó A projektor statusz adatait jeleníti meg. 3. MENU/EXIT (MENÜ/KILÉPÉS) Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Bal Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #7 és #14 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 5. MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 6. TAKARÉKOS ELREJTÉS A képernyő elrejtésére használjuk. 7. Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #7 és #14 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást SmartEco Megjeleníti a lámpamód kiválasztó sávot. (Normál/Takarékos/SmartEco) 9. Aspect (Képoldalarány) A vetítés arányát választja ki. 10.Digital Zoom (Digitális zoom) (+, -) Nagyítja vagy csökkenti a vetített kép méretét. 11. Képminőség-beállító gombok (Fényerő, Kontraszt, Szín, Árnyalat) Megjeleníti az állítócsúszkákat a képminőség értékek módosításához. 12.3D Setting (3D beállítás) Közvetlenül belép a 3D beállításokba. 13.AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 14. Jobb Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #7 és #14 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 15.SOURCE (FORRÁS) Megjeleníti a jelforrás kiválasztó sávot. 16.Volume +/- (Hangerő +/-) Módosítja a hangerősséget. 17.Mute (Némítás) A projektor hangját kapcsolja ki és be. 18.Rögzítés Kimerevíti a kivetített képet. 19.Test (Teszt) Megjeleníti a tesztmintát. 20.CC Megjeleníti a vásznon a videó szövegeket - a hallássérült nézők számára. 21.3D Invert (3D fordított szinkronizálás) Az invert funkciót kapcsolja be és ki. 12 Áttekintés

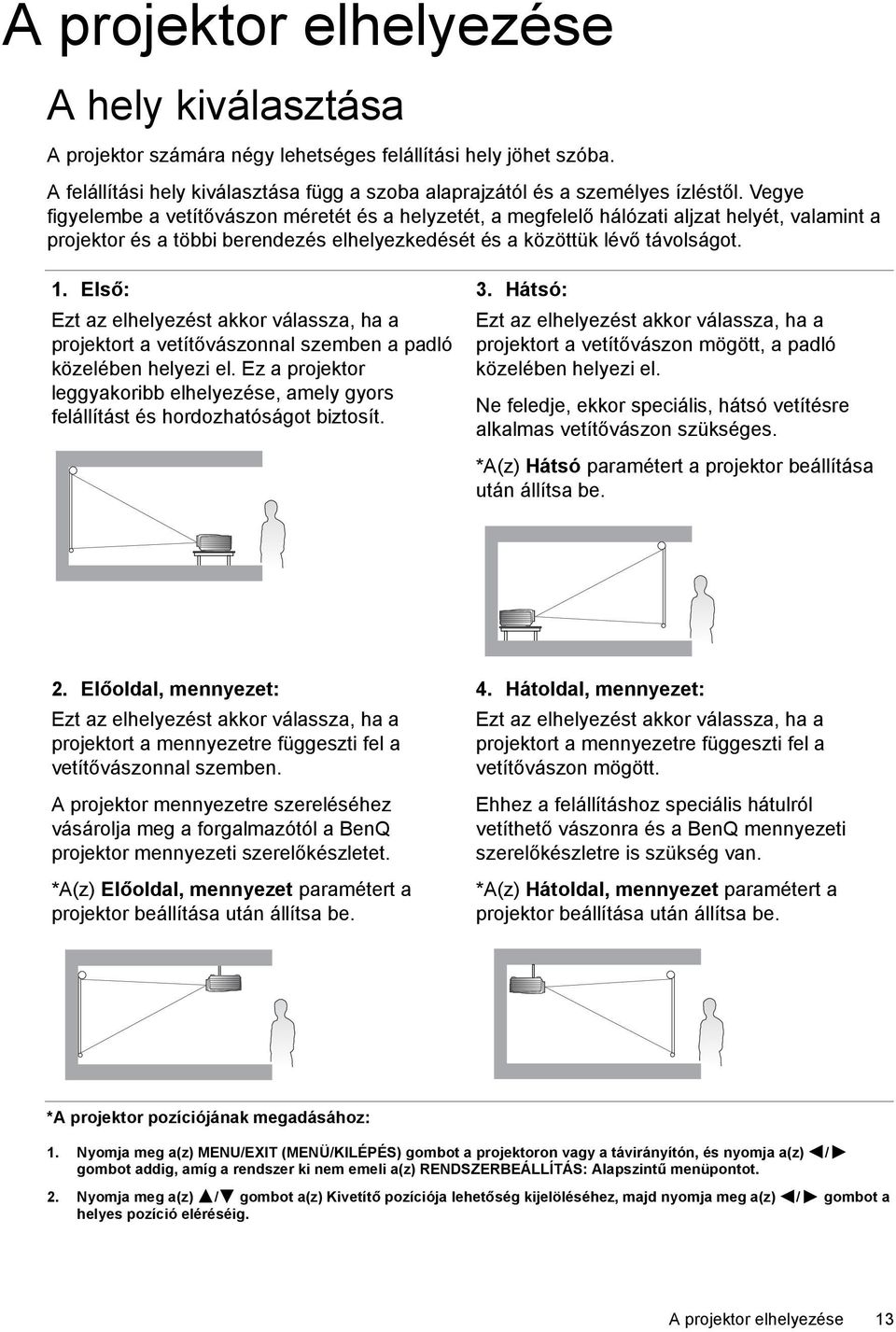

13 A projektor elhelyezése A hely kiválasztása A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. 1. Első: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátsó: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. *A(z) Hátsó paramétert a projektor beállítása után állítsa be. 2. Előoldal, mennyezet: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. *A(z) Előoldal, mennyezet paramétert a projektor beállítása után állítsa be. 4. Hátoldal, mennyezet: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. *A(z) Hátoldal, mennyezet paramétert a projektor beállítása után állítsa be. *A projektor pozíciójának megadásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menüpontot. 2. Nyomja meg a(z) / gombot a(z) Kivetítő pozíciója lehetőség kijelöléséhez, majd nyomja meg a(z) / gombot a helyes pozíció eléréséig. A projektor elhelyezése 13

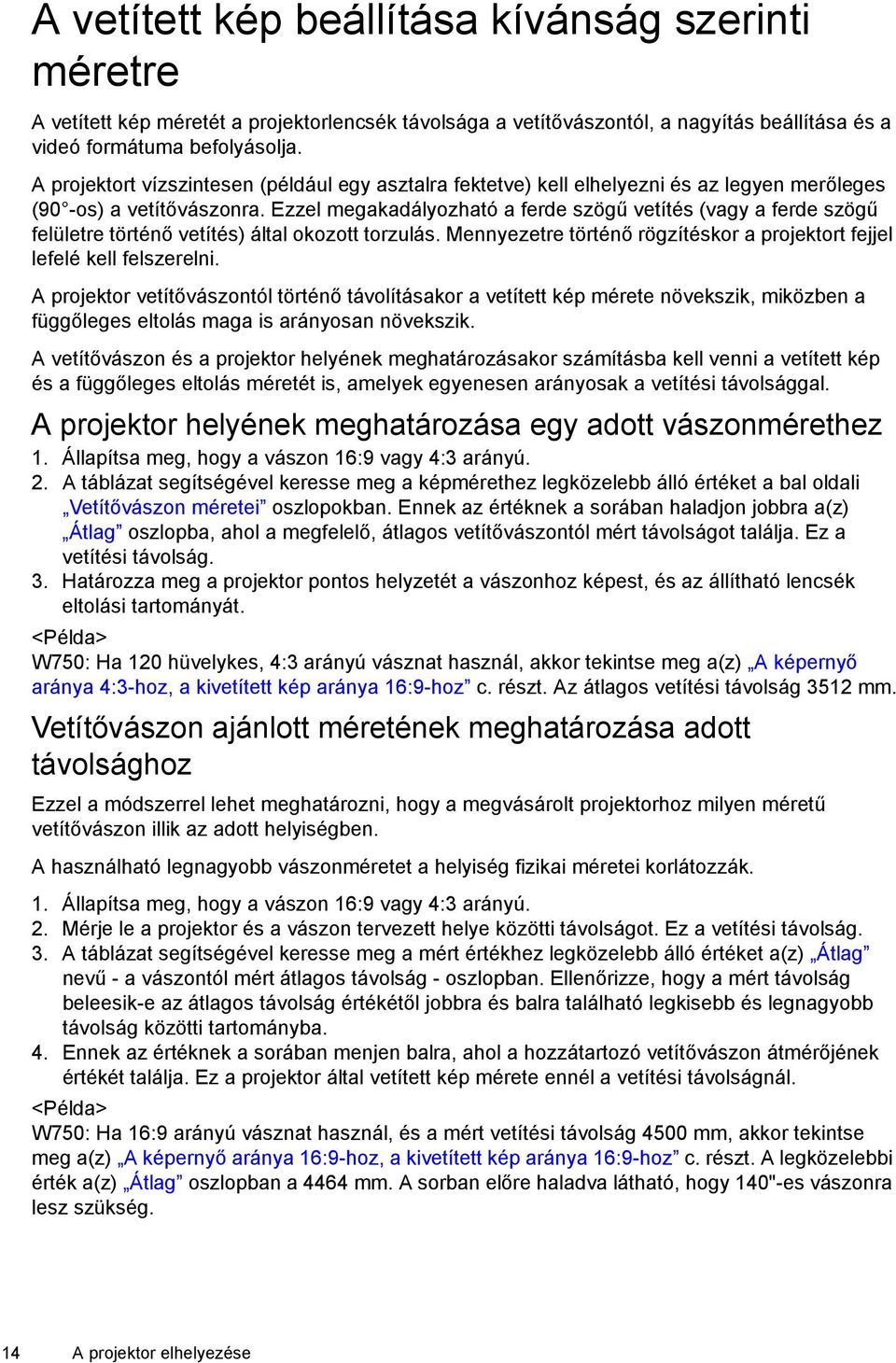

14 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. A projektort vízszintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászonra. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni. A projektor vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített kép és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A projektor helyének meghatározása egy adott vászonmérethez 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a bal oldali Vetítővászon méretei oszlopokban. Ennek az értéknek a sorában haladjon jobbra a(z) Átlag oszlopba, ahol a megfelelő, átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság. 3. Határozza meg a projektor pontos helyzetét a vászonhoz képest, és az állítható lencsék eltolási tartományát. <Példa> W750: Ha 120 hüvelykes, 4:3 arányú vásznat használ, akkor tekintse meg a(z) A képernyő aránya 4:3-hoz, a kivetített kép aránya 16:9-hoz c. részt. Az átlagos vetítési távolság 3512 mm. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik az adott helyiségben. A használható legnagyobb vászonméretet a helyiség fizikai méretei korlátozzák. 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. Mérje le a projektor és a vászon tervezett helye közötti távolságot. Ez a vetítési távolság. 3. A táblázat segítségével keresse meg a mért értékhez legközelebb álló értéket a(z) Átlag nevű - a vászontól mért átlagos távolság - oszlopban. Ellenőrizze, hogy a mért távolság beleesik-e az átlagos távolság értékétől jobbra és balra található legkisebb és legnagyobb távolság közötti tartományba. 4. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. <Példa> W750: Ha 16:9 arányú vásznat használ, és a mért vetítési távolság 4500 mm, akkor tekintse meg a(z) A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz c. részt. A legközelebbi érték a(z) Átlag oszlopban a 4464 mm. A sorban előre haladva látható, hogy 140"-es vászonra lesz szükség. 14 A projektor elhelyezése

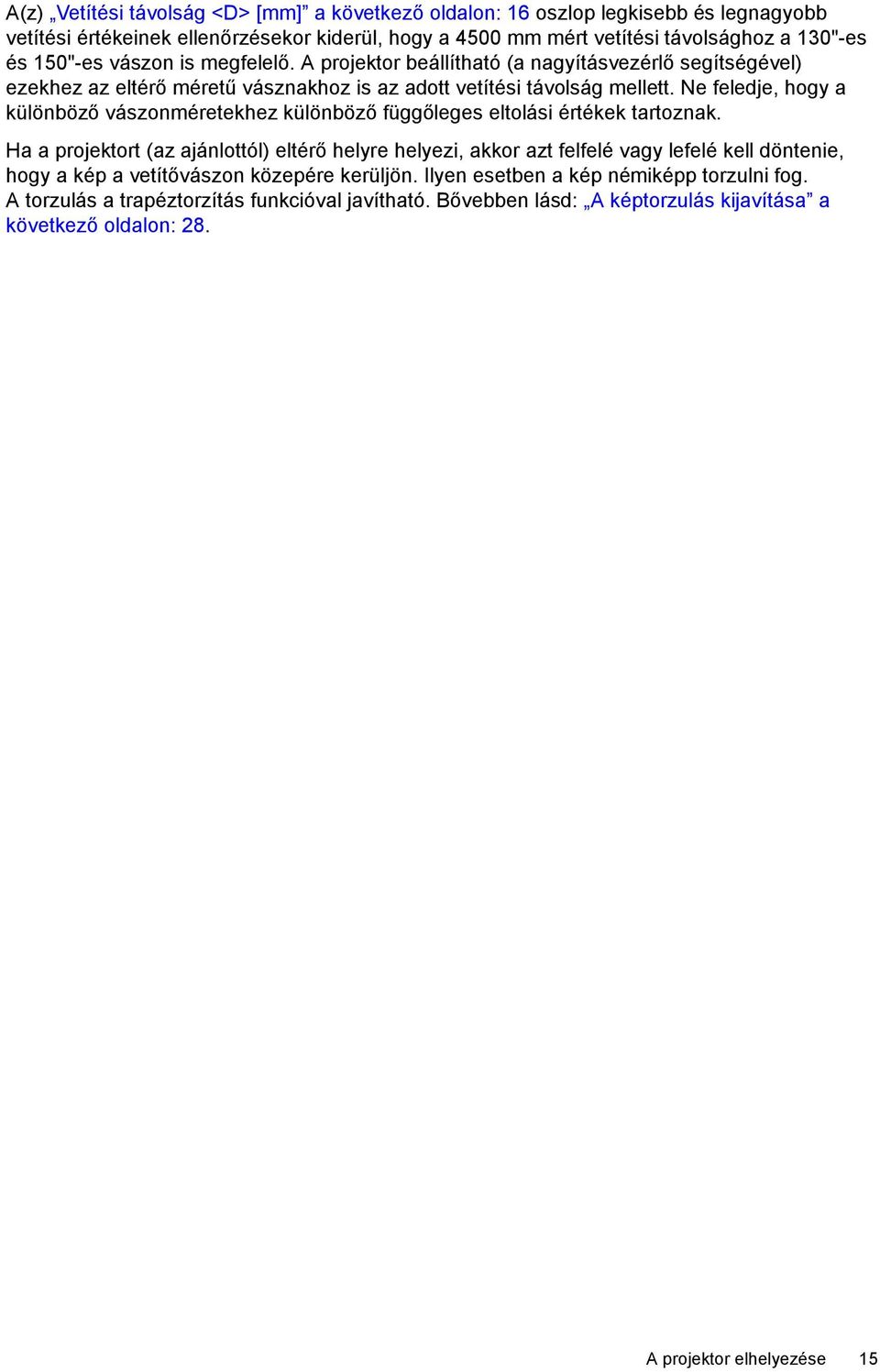

15 A(z) Vetítési távolság <D> [mm] a következő oldalon: 16 oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4500 mm mért vetítési távolsághoz a 130"-es és 150"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. Ne feledje, hogy a különböző vászonméretekhez különböző függőleges eltolási értékek tartoznak. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: A képtorzulás kijavítása a következő oldalon: 28. A projektor elhelyezése 15

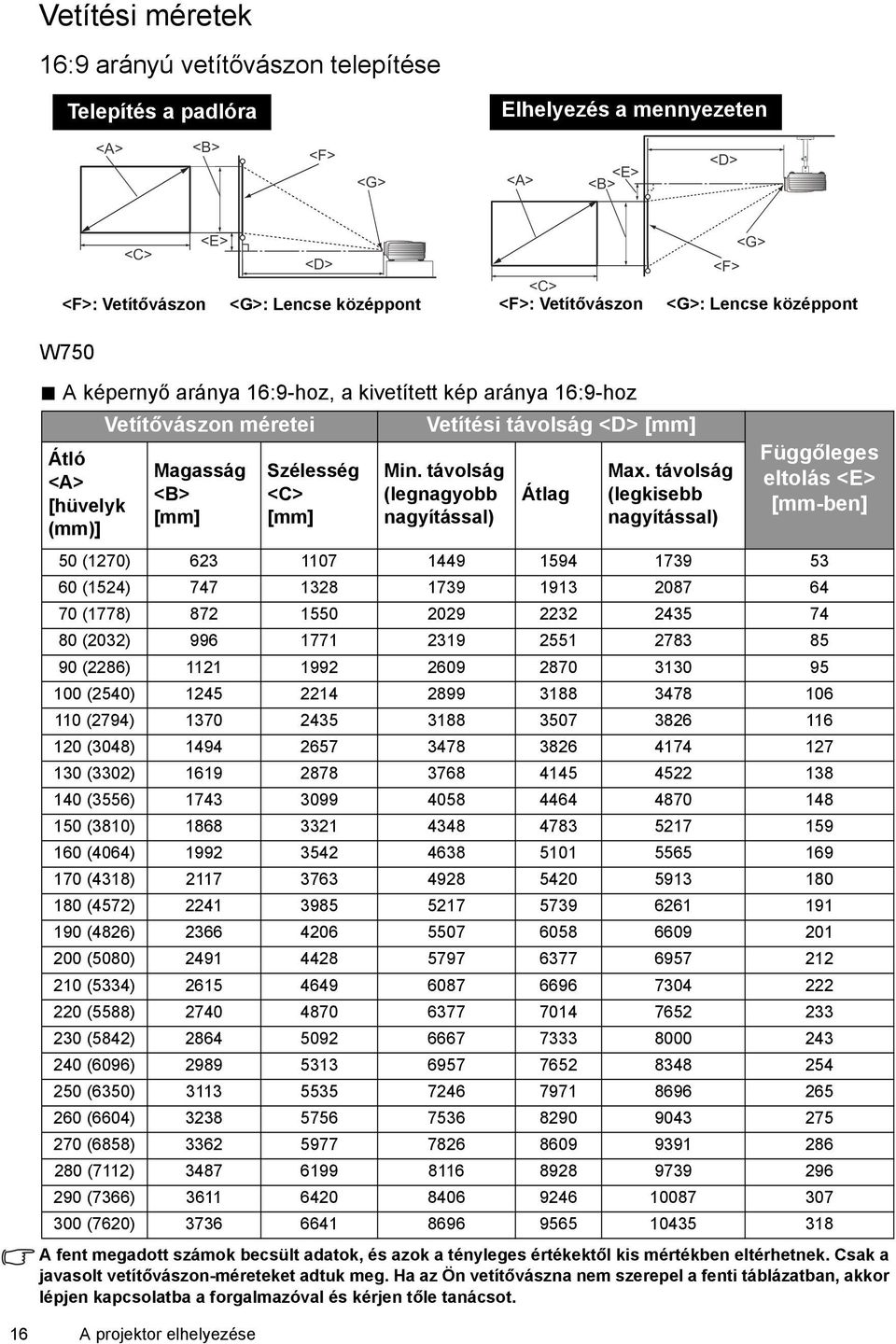

16 Vetítési méretek 16:9 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <B> <D> <E> <C> <D> <F>: Vetítővászon <G>: Lencse középpont W750 <C> <F>: Vetítővászon <G> <F> <G>: Lencse középpont A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [mm] A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 16 A projektor elhelyezése Szélesség <C> [mm] Vetítési távolság <D> [mm] Min. távolság (legnagyobb nagyítással) Átlag Max. távolság (legkisebb nagyítással) Függőleges eltolás <E> [mm-ben] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5334) (5588) (5842) (6096) (6350) (6604) (6858) (7112) (7366) (7620)

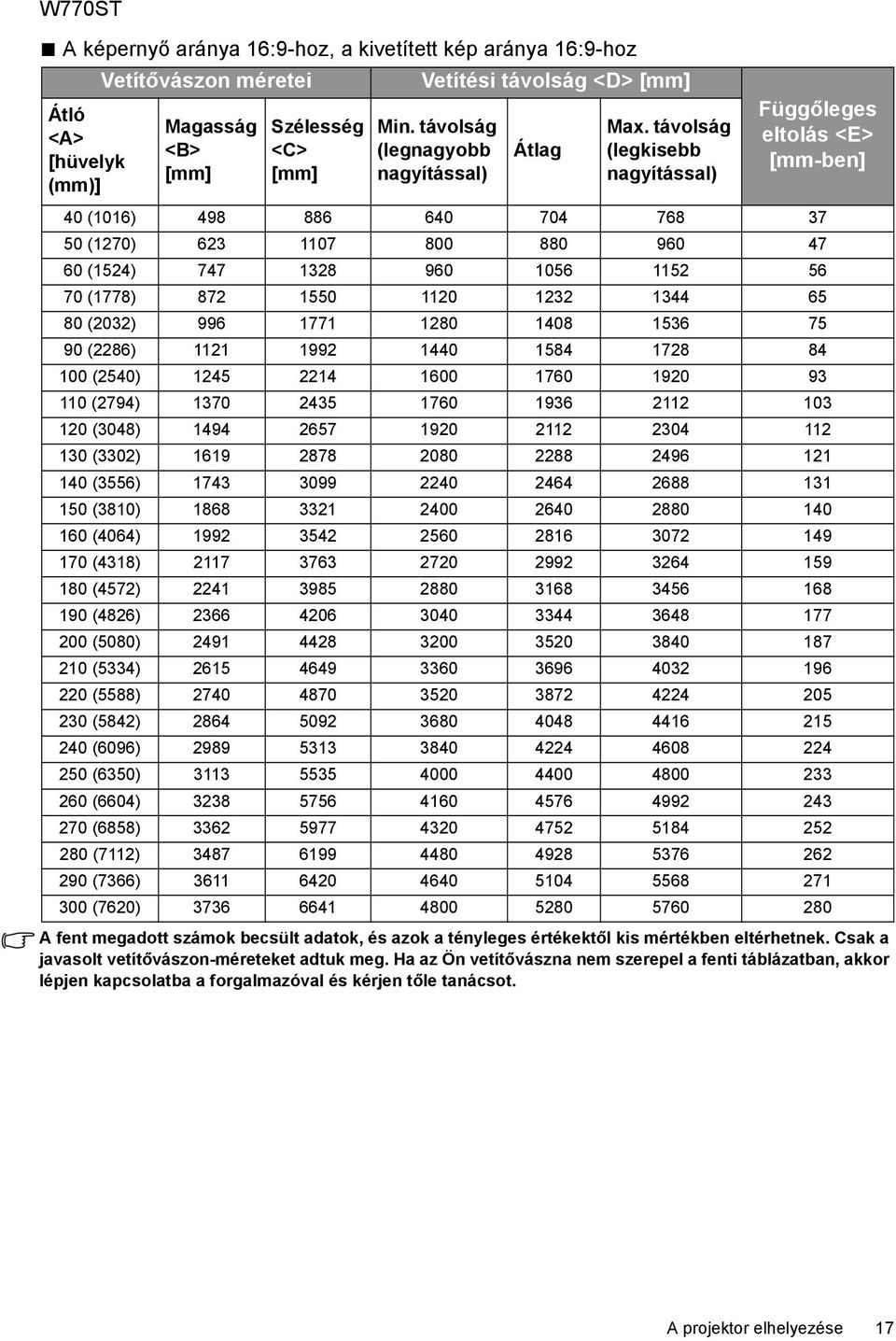

17 W770ST A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [mm] Szélesség <C> [mm] Vetítési távolság <D> [mm] Min. távolság (legnagyobb nagyítással) Átlag Max. távolság (legkisebb nagyítással) Függőleges eltolás <E> [mm-ben] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5334) (5588) (5842) (6096) (6350) (6604) (6858) (7112) (7366) (7620) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. A projektor elhelyezése 17

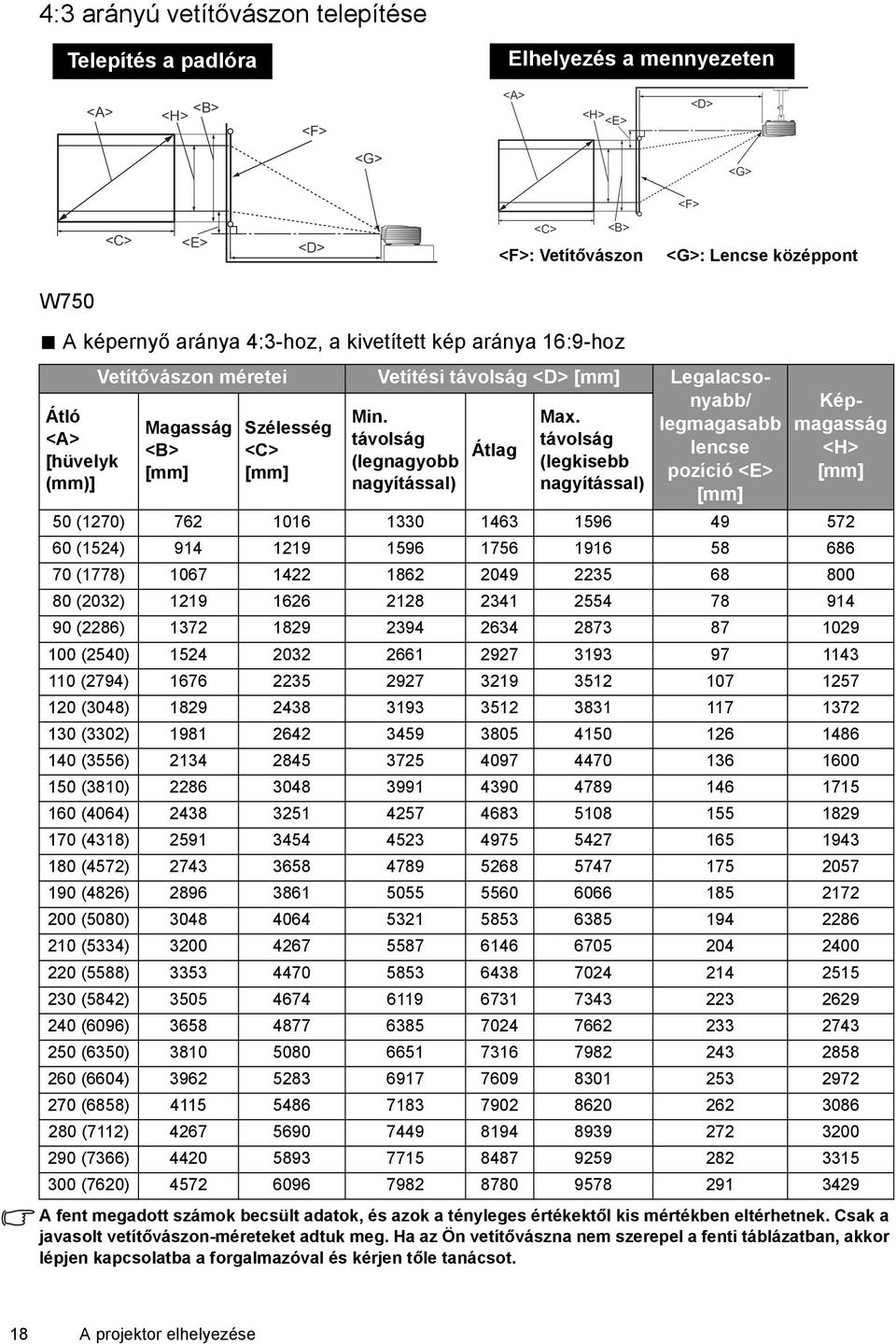

18 4:3 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <H> <F> <A> <H> <E> <D> <G> <G> <F> <C> <E> <D> <C> <B> <F>: Vetítővászon <G>: Lencse középpont W750 A képernyő aránya 4:3-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Vetítési távolság <D> [mm] Legalacsonyabb/ Min. Max. Magasság Szélesség legmagasabb távolság távolság <B> <C> Átlag lencse (legnagyobb (legkisebb [mm] [mm] pozíció <E> nagyítással) nagyítással) [mm] Képmagasság <H> [mm] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5334) (5588) (5842) (6096) (6350) (6604) (6858) (7112) (7366) (7620) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 18 A projektor elhelyezése

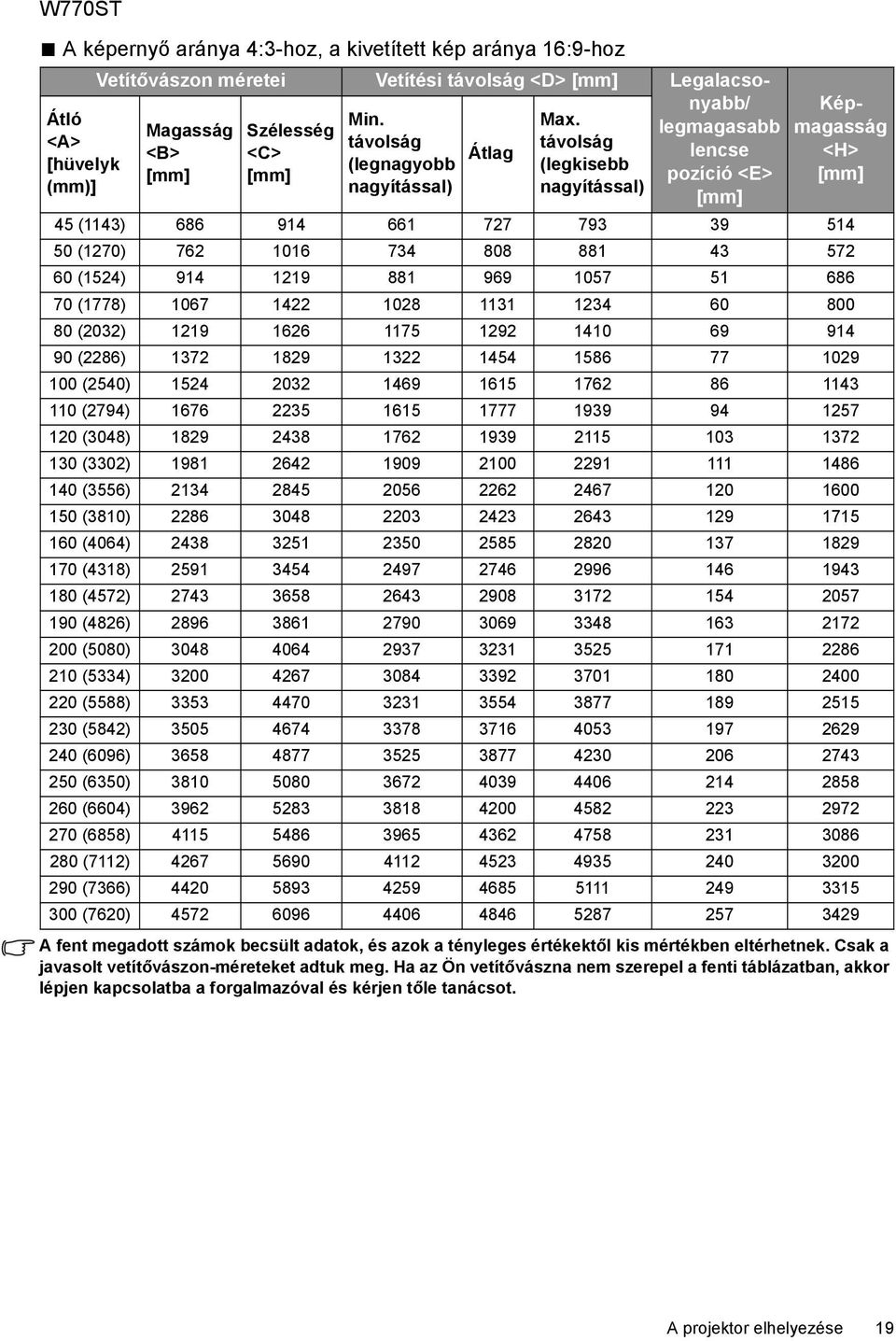

19 W770ST A képernyő aránya 4:3-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Vetítési távolság <D> [mm] Legalacsonyabb/ Min. Max. Magasság Szélesség legmagasabb távolság távolság <B> <C> Átlag lencse (legnagyobb (legkisebb [mm] [mm] pozíció <E> nagyítással) nagyítással) [mm] Képmagasság <H> [mm] 45 (1143) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5334) (5588) (5842) (6096) (6350) (6604) (6858) (7112) (7366) (7620) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. A projektor elhelyezése 19

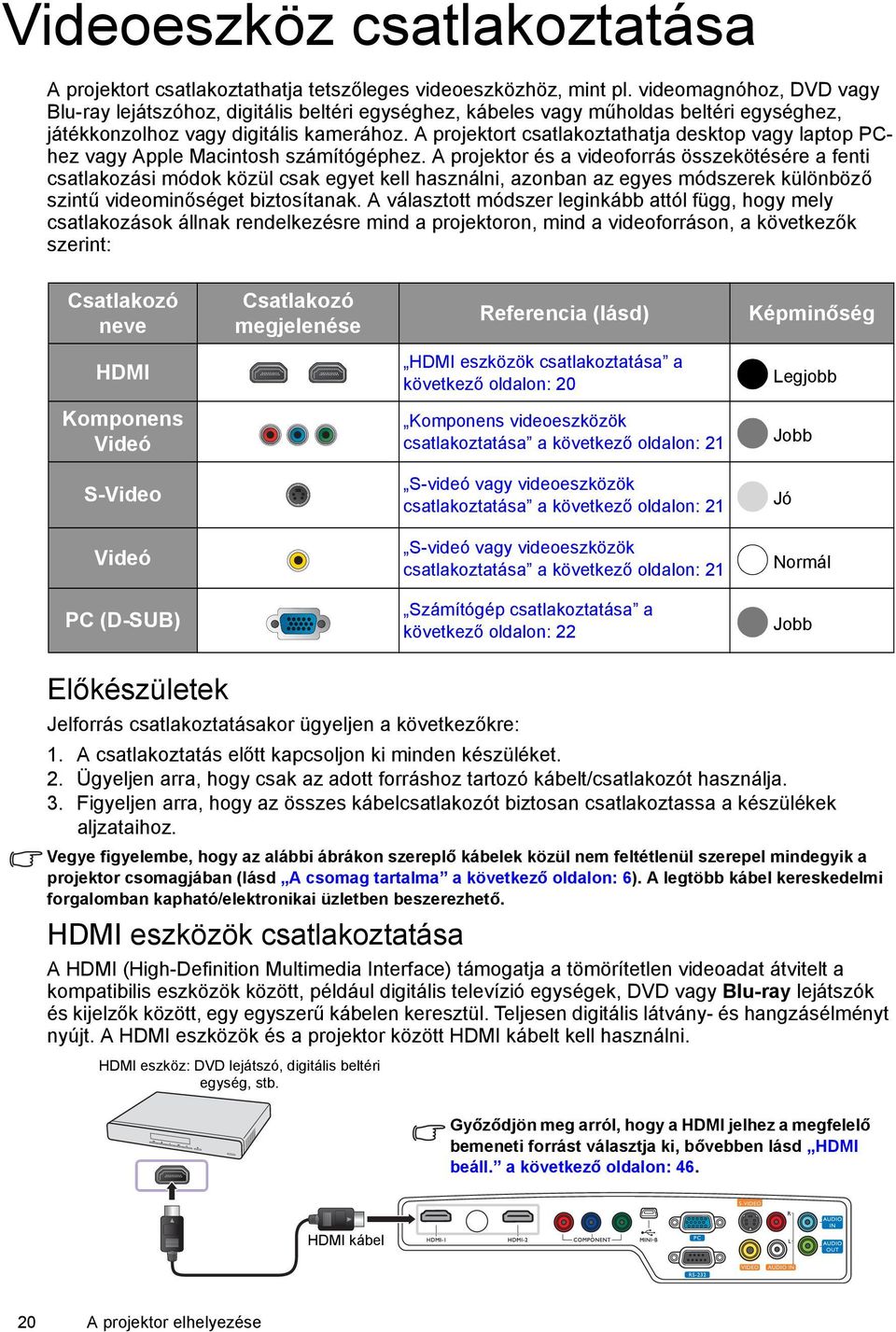

20 Videoeszköz csatlakoztatása A projektort csatlakoztathatja tetszőleges videoeszközhöz, mint pl. videomagnóhoz, DVD vagy Blu-ray lejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja desktop vagy laptop PChez vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI HDMI eszközök csatlakoztatása a következő oldalon: 20 Legjobb Komponens Videó Komponens videoeszközök csatlakoztatása a következő oldalon: 21 Jobb S-Video S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 21 Jó Videó S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 21 Normál PC (D-SUB) Számítógép csatlakoztatása a következő oldalon: 22 Jobb Előkészületek Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja. 3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz. Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 6). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető. HDMI eszközök csatlakoztatása A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD vagy Blu-ray lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység, stb. Győződjön meg arról, hogy a HDMI jelhez a megfelelő bemeneti forrást választja ki, bővebben lásd HDMI beáll. a következő oldalon: 46. HDMI kábel 20 A projektor elhelyezése

21 Komponens videoeszközök csatlakoztatása Figyeljen oda, hogy a megfelelő színű kábeleket a megfelelő színű csatlakozókhoz csatlakoztassa. A videojelet adó eszközökhöz az RCA típusú komponens videocsatlakozódugókat mellékeltük. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni. A/V eszköz: DVD lejátszó, digitális beltéri egység, stb. Az audiokimeneti csatlakozóktól Az audiobemeneti csatlakozókhoz Komponens videokábel S-videó vagy videoeszközök csatlakoztatása Az S-video vagy a kompozit videokábel egyikét kell csak az eszközhöz csatlakoztatni, sohasem egyszerre mind a kettőt. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni. A/V eszköz Az audiokimeneti csatlakozóktól Az audiobemeneti csatlakozókhoz S-Video kábel vagy Videokábel Ha a projektor és a videojelet adó készülék között már létrehozott komponens video-kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Videó vagy kompozit Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Csak akkor kell a kompozit videót a csatlakoztatáshoz használni, ha a videojelet szolgáltató készüléken sem a komponens videó sem az S-Video nem támogatott (például egyes analóg videokamerák esetén). Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor kérjük, ellenőrizze, hogy a videojelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. A projektor elhelyezése 21

22 Számítógép csatlakoztatása A VGA kábel segítségével csatlakoztassa a projektort számítógéphez. Asztali vagy hordozható számítógép Az audiokimeneti csatlakozótól Az audiobemeneti csatlakozókhoz VGA kábel Sok laptop esetében a külső videoport nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. A laptopja'billentyűkombinációra vonatkozó bővebb információkért olvassa el a laptopjához'mellékelt dokumentációt. 22 A projektor elhelyezése

23 A projektor használata Előkészületek 1. Csatlakoztassa, majd kapcsolja be az összes csatlakoztatott készüléket. 2. Ha még nem csatlakoztatta, akkor csatlakoztassa a projektor hátuljához a mellékelt hálózati kábelt. 3. Csatlakoztassa a hálózati kábel másik végét a fali dugaljhoz és kapcsolja azt be (ha van azon kapcsoló). Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. A projektor bekapcsolása Kövesse a lenti lépéseket. 1. Ellenőrizze, hogy a bekapcsolás visszajelző lámpája narancssárgán világít-e a bekapcsolás után. 2. A projektor bekapcsolásához nyomja meg hosszan a(z) POWER (Főkapcsoló) ( ) gombot. Amint a lámpa világítani kezd, a Bekapcsolási dallamot hallhatja. A(z) ÁRAM állapotjelző lámpa előbb zölden villogni kezd, majd folyamatosan zöld színnel világít a projektor bekapcsolt állapotában. A bekapcsolást jelző hang kikapcsolásának módját lásd Lekapcsolás: Be/kikapcsolási hangjelzés a következő oldalon: A ventillátorok bekapcsolnak és a vásznon az induló képernyő jelenik meg pár másodpercig, amíg a termék bemelegszik. A projektor a melegítés során nem reagál a parancsokra. 4. Ha jelszót kell megadni, akkor a nyíl billentyűk segítségével adja meg a hatjegyű jelszót. Bővebben lásd A jelszavas védelem használata a következő oldalon: Addig, amíg a projektor beazonosítja a bemeneti forrásokat a Forrás keresése... felirat jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a termék egy érvényes jelet nem talál. Bővebben lásd Bemenőforrás kiválasztása a következő oldalon: Ha a bejövő jel horizontális frekvenciája túllépi a projektor működési tartományát, akkor a Nincs jel üzenet jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a bemenőforrást le nem cseréli egy megfelelőre. A projektor használata 23

24 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. A projektor a bekapcsoláskor megpróbál a legutoljára használt bemenőforráshoz csatlakozni, ahhoz, amit a projektor a lekapcsolása előtt használt. Videoforrás kiválasztásához: Távirányító vagy a projektor használatával 1. Nyomja meg a(z) SOURCE (FORRÁS) gombot a projektoron vagy a távirányítón. Erre megjelenik a jelforrás kiválasztó sáv. 2. Nyomja a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Az OSD menü használata 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menü ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Forrás megadása kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Erre megjelenik a jelforrás kiválasztó sáv. 3. Nyomja meg többször a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a lépések megismétlésével megkeresheti a többi jelet is. A forrást át is nevezheti: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menü ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Forrás átnev. kijelöléséhez, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) Forrás átnev. lap. 3. Nyomja a(z) / / / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Ha szeretné, hogy a projektor automatikusan keresse a jeleket, akkor válassza a(z) Be lehetőséget a(z) RENDSZERBEÁLLÍTÁS: Alapszintű > Auto forráskeresés menüpontban. A képméret és élesség finombeállítása HDMI 1 HDMI 2 Video S-Video Component PC MEGJEGYZÉS: A projektor az érvényes bemeneti források keresése során felülről lefele ellenőrzi az elérhető jeleket, amit a forráskiválasztó sáv jelez. 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. 24 A projektor használata

25 A menük használata A projektor a különböző beállításokhoz egy többnyelvű képernyőmenüvel (OSD) rendelkezik. Az OSD menü szerkezete az alábbi. Főmenü ikon Főmenü KÉP Kijelölés Előre beállított mód Felh. mód kezelése Normál Almenü Fényerő Kontraszt Szín Állapot Árnyalat 0 Aktuális bemeneti forrás Élesség Színhőmérséklet Izzó be Speciális... Képbeállítás visszaállítása S-Video 3 Normál SmartEco Kilépés Az előző lapra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) MENU/EXIT (MENÜ/ KILÉPÉS) gombot. Az OSD menü használatához kérjük, állítsa az OSD menüt az Ön által előnyben részesített nyelvre. 1. Az OSD menü megjelenítéséhez nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a projektoron vagy a távirányítón. KÉP Előre beállított mód Felh. mód kezelése Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérséklet Izzó be Speciális... Képbeállítás visszaállítása S-Video Normál Kilépés 2. A(z) / gombokkal jelölje ki a(z) RENDSZERBEÁLLÍTÁS: Alapszintű menüt. S-Video Normál SmartEco RENDSZERBEÁLLÍTÁS: Alapszintű Nyelv Háttérszín Fekete Indítóképernyő BenQ Kivetítő pozíciója Első Autom. Ki Letiltás Alvás időzítő Letiltás Menübeállítások Forrás megadása Forrás átnev. Auto forráskeresés Ki Kilépés 3. Nyomja meg a(z) gombot a(z) Nyelv kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. 4. A(z) / / / gombok használatával válassza ki a kívánt nyelvet. RENDSZERBEÁLLÍTÁS: Alapszintű Nyelv ENTER Háttérszín Fekete Indítóképernyő BenQ Kivetítő pozíciója Első Autom. Ki Letiltás Alvás időzítő Letiltás Menübeállítások Forrás megadása Forrás átnev. Auto forráskeresés Ki S-Video Kilépés 5. A beállítások mentéséhez, és a menüpontból való kilépéshez nyomja meg kétszer* a(z) MENU/EXIT (MENÜ/ KILÉPÉS) gombot. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyen kell elhelyezni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 21. elemet a(z) 10. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. A projektor használata 25

26 A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. A jelszó beállítása és a funkció kiválasztása után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította és aktiválta a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a ADJA MEG AZ ÚJ JELSZÓT projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) RENDSZERBEÁLLÍTÁS: Speciális menüpontot. 2. Nyomja meg a(z) gombot a(z) Jelszó kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Vissza Megjelenik a(z) Jelszó lap. 3. Jelölje ki a(z) Jelszóváltoztatás elemet és nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) ADJA MEG A JELSZÓT lap. 4. Ahogy a képen látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet jelöl (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a projektoron vagy a távirányítón a nyíl billentyűk megnyomásával adjon meg egy hat számjegyű számot jelszónak. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítását követően a rendszer visszalép az OSD menü Jelszó lapjára. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: 5. Jelölje ki a(z) Bekapcsolási lezárás lehetőséget, majd nyomja meg a(z) / gombot a(z) Be elem kiválasztásához. 6. Hagyja jóvá az aktuális jelszót. 7. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Hibásan megadott jelszó esetén három másodpercre megjelenik a jobb oldalt látható hibaüzenet, majd megjelenik a(z) ADJA MEG A JELSZÓT lap. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszavak esetére szóló eljárás a következő oldalon: 27. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Hibás jelszó Próbálja meg újra. 26 A projektor használata

27 Az elfelejtett jelszavak esetére szóló eljárás 1. Jelenítse meg a(z) ADJA MEG A JELSZÓT lapot a képernyőn. Nyomja meg hosszan (3 másodpercig) a(z) AUTO (AUTO.) gombot a projektoron vagy a távirányítón. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. JELSZÓ TÖRLÉSE Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód: XXX XXX XXX XXX Kilépés A jelszó megváltoztatása 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) RENDSZERBEÁLLÍTÁS: Speciális menüpontot. 2. Nyomja meg a(z) / gombot a(z) Jelszó kijelöléséhez, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) Jelszó lap. 3. Jelölje ki a(z) Jelszóváltoztatás elemet és nyomja meg a(z) MODE/ENTER (MÓD/ BELÉPÉS) gombot. Megjelenik a(z) ADJA MEG A JELENLEGI JELSZÓT lap. 4. Írja be a régi jelszót. Helyesen megadott jelszó esetén megjelenik a(z) ADJA MEG AZ ÚJ JELSZÓT üzenet. Ha a megadott jelszó helytelen, akkor három másodpercre megjelenik egy hibaüzenet, majd a megjelenő ADJA MEG A JELENLEGI JELSZÓT üzenettel megismételheti a jelszóbevitelt. A jelszómódosítási művelet megszakításához nyomja meg a(z) MENU/ EXIT (MENÜ/KILÉPÉS) gombot, vagy próbáljon megadni egy másik jelszót. 5. Írja be az új jelszót. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 6. A jelszó ismételt beírásával erősítse meg az új jelszót. 7. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 8. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához lépjen vissza a(z) RENDSZERBEÁLLÍTÁS: Speciális > Jelszó menüpontba. Jelölje ki a(z) Bekapcsolási lezárás lehetőséget, majd nyomja meg a(z) / gombot a(z) Ki elem kiválasztásához. Megjelenik a(z) ADJA MEG A JELENLEGI JELSZÓT üzenet. Adja meg a jelenlegi jelszót. Ha a jelszót helyesen adta meg, akkor a rendszer visszalép az OSD menü Jelszó lapjára, és a(z) Bekapcsolási lezárás sorban a(z) Ki felirat jelenik meg. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha a megadott jelszó helytelen, akkor három másodpercre megjelenik egy hibaüzenet, majd a megjelenő ADJA MEG A JELENLEGI JELSZÓT üzenettel megismételheti a jelszóbevitelt. A jelszómódosítási művelet megszakításához nyomja meg a(z) MENU/ EXIT (MENÜ/KILÉPÉS) gombot, vagy próbáljon megadni egy másik jelszót. Vegye figyelembe, hogy bár a jelszavas védelmet kikapcsolta, de a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne annak ismételt megadására, amikor megint aktiválni szeretné a jelszavas védelmet. A projektor használata 27

28 A vetített kép beállítása A vetítési szög állítása A projektor egy gyorskioldós lábbal és egy hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A projektor beállításához: 1. Nyomja meg a gyorskioldó kapcsolót és emelje meg a projektor elejét. Ha a képet oda irányította ahova 2 1 szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. A hátsó állító láb csavarásával finomhangolja a horizontális szöget. A láb visszahúzásához emelje meg a projektort miközben nyomja a gyorskioldó gombot, majd lassan engedje le a projektort. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba. Ha a vászon és a projektor nem merőleges egymáshoz képest, akkor a vetített kép egy vertikális trapézzá változik. Ennek korrekcióját lásd A képtorzulás kijavítása a következő oldalon: 28. A képtorzulás kijavítása A trapéztorzítás akkor történik, ha a projektor nem merőleges a vászonra, ill. ha a kivetített kép trapéz alakúként jelenik meg, a következőkhöz hasonlóan: Két párhuzamos oldal (bal és jobb, vagy felül és alul), de szemmel láthatóan szélesebb az egyik oldalon. Nincsenek párhuzamos oldalak. A kép alakjának javítása a következő lépésekkel lehetséges. 1. Módosítsa a vetítési szöget. Mozgassa a projektort a vászon előtt úgy, hogy a lencsék középpontja essen a vászon közepére. 2. Ha a kép még most is torzított, vagy a projektort nem lehet az előbb ismertetett módon elhelyezni, akkor a képet manuálisan kell kijavítani. Távirányító vagy a projektor használatával i. A(z) Trapéz lap megjelenítéséhez nyomja meg a projektoron vagy a távirányítón található egyik nyíl/trapéz gombot (fel /, le / ). ii. További műveletekért lásd az alábbi iii. lépést. Az OSD menü használata i. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kijelző menü ki nem lesz jelölve. ii. Nyomja meg a(z) gombot a(z) Trapéz kijelöléséhez, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Erre megjelenik a trapéztorzítás korrigálása oldal. iii. Nyomja meg azt a trapéz ikont, amely a kivetített képalakkal szemben található. Addig nyomja ugyanazt a gombot vagy a többi gombot, amíg az alak elfogadhatóvá nem változik. Az oldal alján található értékek a lenyomás közben változnak. Ha a gomb ismételt nyomogatásával az érték eléri a maximumot vagy a minimumot, akkor a kép alakja többé nem változik. A képet ebbe az irányba nem lehet tovább változtatni. Nyomja meg a(z) / gombot. Nyomja meg a(z) / gombot. 28 A projektor használata

29 Az előre beállított és a felhasználói módok használata Előre beállított mód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemeneti forrás képtípusának megfelelően választhat. Az Ön igényeinek megfelelő képmód kiválasztásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) KÉP menü ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Előre beállított mód lehetőség kijelöléséhez. 3. A(z) / gombokkal válassza ki a megfelelő módot. A módok olyan előre beállított értékeket tárolnak, amelyek a lejjebb ismertetett számos vetítési módokhoz használhatók: Mozi: A kiegyensúlyozott színtelítettség és kontraszt, valamint az alacsony fényerősség leginkább filmek megtekintésére alkalmas teljesen sötét környezetben (mint például egy moziban). Dinamikus: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Normál: Kissé világosabb a(z) Mozi módnál, vagyis olyan helyiségben ideális, ahol van némi fény. 3D: 3D tartalmak megtekintése során 3D hatások megjelenítésére optimalizálták. Ez a mód csak a 3D funkció engedélyezése esetén érhető el. 1. felhasználói/2. felhasználói/3. felhasználói: Előhívja a testre szabott beállításokat. Bővebben lásd: A(z) 1. felhasználói/2. felhasználói/3. felhasználói mód beállítása a következő oldalon: felhasználói csak a(z) 3D mód engedélyezése esetén érhető el. A kiválasztott képmód finombeállítása Az előre meghatározott képmódbeállítások a(z) KÉP menüpontokban található paraméterek segítségével módosíthatók. A képmód finomhangolásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) KÉP menü ki nem lesz jelölve. 2. A(z) megnyomásával jelölje ki azt az elemet, amit módosítani szeretne, majd a(z) / gombokkal állítsa be a megfelelő értéket. A kiválasztását a projektor automatikusan tárolja, és azt az adott bemeneti forráshoz társítja. Bővebben lásd: A képminőség finomhangolása a következő oldalon: 31 és Fejlett képminőség vezérlők a következő oldalon: 32. Minden egyes esetben, amikor a képmódot változtatja a projektor az adott bemenethez tartozó beállításokat is a legutolsó képmódra változtatja. Ha megváltoztatja a bemeneti forrást, akkor a termék visszavált az adott bemenettel legutoljára használt képmódhoz és felbontáshoz. A projektor használata 29
