1 W1400 Digitális projektor Házimozi sorozat Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági tudnivalók... 3 Áttekintés... 6 A csomag tartalma...6 Alaptartozékok...6 Kiegészítő tartozékok...6 A távirányító elemeinek cseréje... 7 Távirányító hatósugara...7 A projektor jellemzői...9 Projektor külső nézete...10 Kezelőszervek és működésük...11 Kezelőpanel...11 Távirányító...12 A projektor elhelyezése A hely kiválasztása...13 A vetített kép beállítása kívánság szerinti méretre...14 A projektor helyének meghatározása egy adott vászonmérethez...14 Vetítővászon ajánlott méretének meghatározása adott távolsághoz...14 Vetítési méretek...16 A vetítőlencsék függőleges eltolása.18 Videoeszköz csatlakoztatása Előkészületek...19 HDMI eszközök csatlakoztatása...20 Komponens videoeszközök csatlakoztatása...20 S-videó vagy videoeszközök csatlakoztatása...21 Számítógép csatlakoztatása...21 A projektor használata A projektor bekapcsolása...22 Bemenőforrás kiválasztása...23 Képméret és tisztaság finomhangolása...23 A menük használata...24 A projektor biztosítása Biztonsági kábelzár használata A jelszavas védelem használata A vetített kép beállítása A vetítési szög beállítása A képtorzulás kijavítása Az előre beállított és a felhasználói módok használata A képminőség finomhangolása Fejlett képminőség vezérlők A hang beállítása A képoldalarány kiválasztása A kép kimerevítése A tesztminta használata Részlet keresése nagyítással Működés magas tengerszint feletti környezetben Több forráskép megjelenítése egyidőben D tartalom megtekintése A projektor menüjének testreszabása A vezérlőgombok zárolása A projektor kikapcsolása A képernyőmenük (OSD) További információk A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása A lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Garancia és copyright információk Tartalomjegyzék

3 Köszönjük, hogy a minőségi BenQ videoprojektort választotta! Tervezésekor fontos szempont volt, hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban. Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet; - Ne helyezzen gyúlékony anyagot a projektor közelébe; - Ne használja bal-jobb irányban 10 foknál nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben megdöntött helyzetben. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása; - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében; - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet; 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. - Tűzriasztók közelébe; - Olyan helyekre, ahol a környezet hőmérséklete 35 C feletti; - Olyan helyekre, amelyek tengerszint feletti magassága nagyobb mint 1500 méter méter Fontos biztonsági tudnivalók 3

4 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is): - A projektort ne takarja el semmilyen tárggyal sem; - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. 4 Fontos biztonsági tudnivalók

5 13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. 15. Ne próbálja a projektort szétszerelni. A készülék belsejében található veszélyes feszültség halált okozhat, ha az áram alatt lévő részhez ér. Az egyetlen, a felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Lásd a(z) 54. oldalt. Soha, semmilyen körülmények között se távolítsa el a többi burkolatot. A javítását/ karbantartását csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Figyelmeztetés Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. Fontos biztonsági tudnivalók 5

6 Áttekintés A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Alaptartozékok Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. Bővebb felvilágosítást a forgalmazótól kaphat. *A garanciajegy csak egyes területeken képezi a csomag részét. **Európai régiókba a VGA-kábel nem alap tartozék. Projektor Távirányító Elemek Garanciajegy* Felhasználói kézikönyv Rövid útmutató Hálózati kábel VGA kábel** Hordtáska Kiegészítő tartozékok 1. Tartaléklámpa készlet 2. RS232 kábel 3. Univerzális mennyezeti szerelőkészlet 6 Áttekintés

7 Kb. +15º A távirányító elemeinek cseréje 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. Tegye vissza a fedelet, ehhez illessze azt az alaphoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy ha a távirányítót hosszabb ideig nem használja, akkor az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő(k) között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. A projektor használata szemből A projektor használata felülről Kb. +15º A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Áttekintés 7

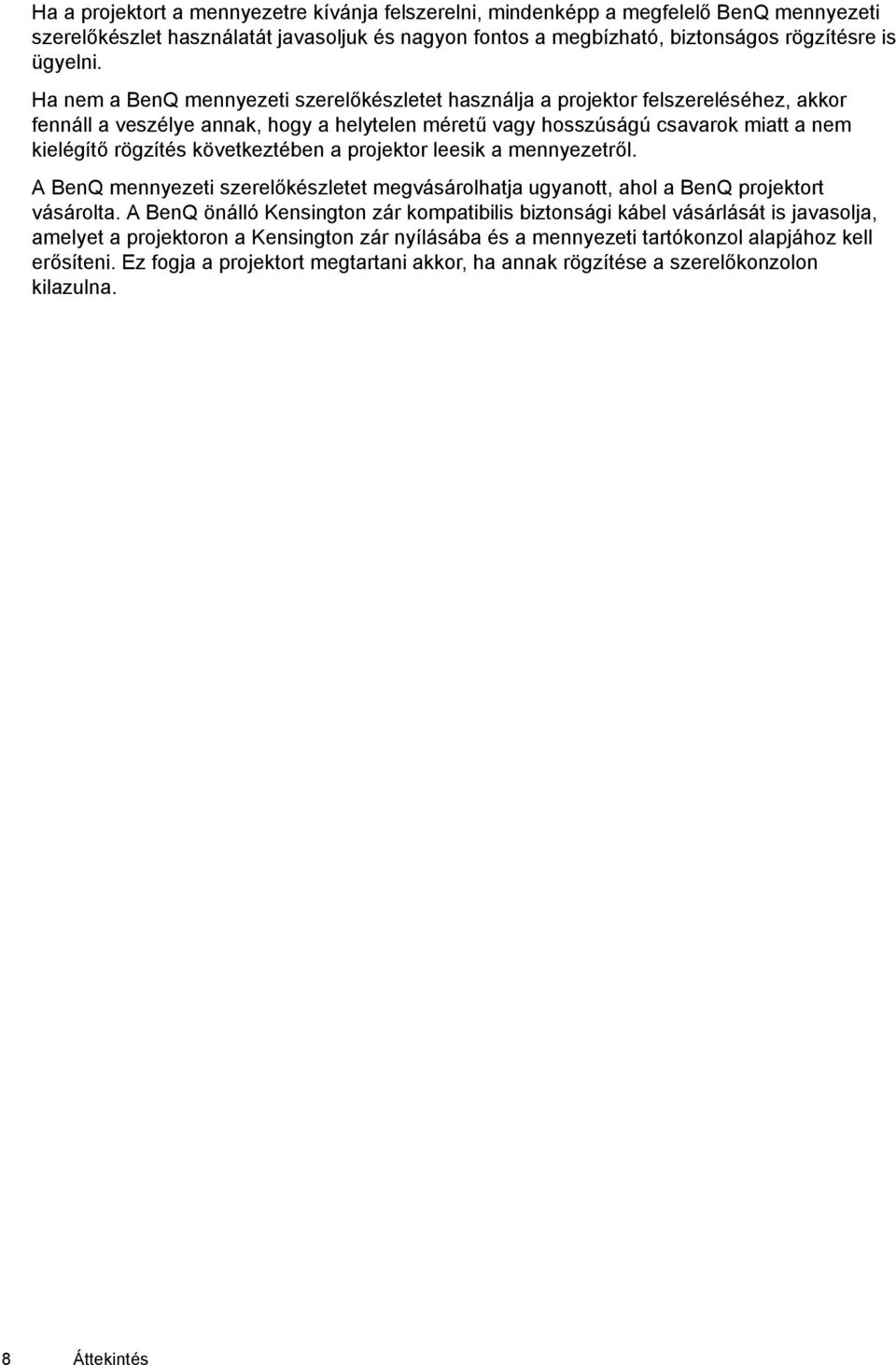

8 Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, akkor fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. 8 Áttekintés

9 A projektor jellemzői Full HD kompatibilis A projektor kompatibilis az 576i szabványos TV felbontásokkal (SDTV), a 480p és 576p fejlett TV felbontásokkal, valamint a 720p, az 1080i/p (60 Hz) HD TV felbontásokkal, ahol az 1080p formátum valósan 1:1 arányban jeleníti meg a képet. Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Élénk színmegjelenítés A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni. Gazdag szürkeárnyalatok Az automata gammavezérlés kiváló szürkeárnyalatú képet nyújt, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Számos input- és videoformátum A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, az S-videót, a kompozit videót, de a kettős HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet. ISF tanúsított kalibrálásvezérlés A legmagasabb teljesítményelvárásoknak való megfelelés érdekében a projektor OSD menüjéből elérhetők az ISD NIGHT (ÉJSZAKA) és ISF DAY (NAPPAL) üzemmódok is, melyeket a jóváhagyott ISF telepítők kalibrálhatnak a megfelelő eszközökkel. 3D funkció 3D filmet, videót vagy sporteseményt nézve a HDMI interfészen keresztül a kép mélységének mutatásával felerősíti a valóság érzetét. 2D 3D konverzió A 2D 3D konverzió funkció 2D-ből három dimenzió hatását keltő 3D-s képeket állít elő. CEC Amikor a projektort HDMI CEC kompatibilis készülékhez csatlakoztatja, például DVD lejátszóhoz, a CEC funkció aktiválásával lehetővé válik, hogy mindkét készülék be- és kikapcsolását egyetlen távirányítóval végezze. A HDMI CEC készülékenkénti különböző kialakítása miatt, ez nem működik feltétlenül jól minden készüléknél. Képkocka interpoláció A mozgás becsléses és kompenzációs technológia simítja a képet és egyben tisztább is lesz a kép. Beépített hangszóró(k) A beépített hangszóró kevert monó hangot ad, ha van hangbemeneti jel is csatlakoztatva. Intuitív lencse-elmozdítás A lencse-elmozdulást szabályozó intuitív vezérlővel flexibilisen állíthatja be a projektort. SmartEco A SmartEco technológia a tartalom fényerejének függvényében akár a lámpafogyasztás 70%-át is megtakarítja a SmartEco mód választásakor. Áttekintés 9

10 Projektor külső nézete Elöl és oldal nézet Hátul- és alulnézet A csatlakoztatás részleteit lásd Videoeszköz csatlakoztatása a következő oldalon: Vezérlőpanel (bővebben lásd: Kezelőpanel a következő oldalon: 11.) 2. Lámpafedél 3. Szellőzőnyílás 4. Lencse-kupak 5. Lencse-elmozdító fedele 6. Fókusz és zoom gyűrű 7. Szellőzőnyílás 8. Elülső infravörös szenzor 9. Vetítő lencsék 10.HDMI csatlakozók 11. Mini USB csatlakozó (szervizelési célra) 12.RS-232 vezérlő port A számítógép-/házimozi-vezérlő/ automata rendszer csatlakoztatásához. 13.RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozódugó 14.Komponens videojel bemenetek (RCA) támogatja az Y/PB/PR és az Y/CB/CR videojeleket 15.S-Video bemenet (mini 4 tűs DIN) Kompozit videojel bemenet (RCA) 16.Audió (bal/jobb) bemeneti csatlakozók 17.Audiobemenet csatlakozó Audiokimenet csatlakozó V-os egyenáramú kimenet Külső eszközök, például elektromos vászon vagy fényvezérlő berendezés stb. indítására használatos. Csatlakoztatásuk módjáról kérdezze a forgalmazót. 19.Váltakozó áramú hálózati kábel bemenet 20.Kensington zár nyílása 21.Állító láb 22.Furatok a mennyezeti rögzítéshez 10 Áttekintés

11 Kezelőszervek és működésük Kezelőpanel Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A kép méretét állítja. 3. Lencse-elmozdító fedele 4. Felső infravörös távvezérlő érzékelő 5. MENÜ/KILÉPÉS Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 6. POWER (Főkapcsoló) Vált a projektor készenléti és bekapcsolt állapota között. 7. Bal/ Csökkenti a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 8. TAKARÉKOS ELREJTÉS A képernyőkép törlésére használjuk. 9. ÁRAM állapotjelző lámpa A projektor működése közben világít vagy villog. 10.HŐMÉRSÉKLET figyelmeztető lámpa Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 11. LÁMPA jelzőlámpa A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. 12.Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 13.AUTOM. Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 14. MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 15. Jobb/ Növeli a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 16.FORRÁS Megjeleníti a jelforrás kiválasztó sávot. Áttekintés 11

12 Távirányító POWER ON/OFF (BE- ÉS KIKAPCSOLÁS) A projektort kapcsolja ki és be. 2. Forrásválasztó gombok Kiválasztja a megjelenítendő bemeneti forrást. (WIRELESS nem érhető el) 3. MENÜ/KILÉPÉS Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Bal Csökkenti a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 5. MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 6. TAKARÉKOS ELREJTÉS A képernyőkép törlésére használjuk. 7. PIP (Kép a képben) Megjeleníti a PIP (Kép a képben) (kép a képben) menüt. 8. KÉPARÁNY A vetítés arányát választja ki. 9. Képminőség-beállító gombok Ezek a funkciógombok ugyanazt a feladatot végzik, az OSD menüben megadott módon. Részleteket lásd: A képminőség finomhangolása a következő oldalon: FINOMHANGOLÁS Megjeleníti a(z) "Színhőmérséklet felhasználói finomhangolás" menüt. Részleteket lásd: Tetszőleges színhőmérséklet beállítása a következő oldalon: D fordított szinkronizálás Közvetlen belépés a "3D" menübe és az inverz funkciót kapcsolja ki és be. 12.NÉMÍTÁS A projektor hangját kapcsolja ki és be. 13.KIMEREVÍT Kimerevíti a kivetített képet. 14.LIGHT (Fény) A távirányítón a gomb megnyomására a LED háttérvilágítás körülbelül 10 másodpercre bekapcsol. A 10 másodpercen belül másik gomb megnyomására a LED háttérvilágítás kikapcsol. 15.Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 16.AUTOM. Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 17. Jobb Növeli a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 18.FORRÁS Megjeleníti a jelforrás kiválasztó sávot. (WIRELESS nem érhető el) 19. SRS Az SRS funkció engedélyezése vagy letiltása. 20.TESZT Megjeleníti a tesztmintát. 12 Áttekintés

13 A projektor elhelyezése A hely kiválasztása A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. 1. Elöl: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátul: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. *A(z) Hátul paramétert a projektor beállítása után állítsa be. 2. Szemből mennyezeten: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. *A(z) Szemből mennyezeten paramétert a projektor beállítása után állítsa be. 4. Hátulról mennyezeten: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel avetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. *A(z) Hátulról mennyezeten paramétert a projektor beállítása után állítsa be. *A projektor pozíciójának megadásához: 1. Nyomja meg a(z) MENÜ/KILÉPÉS gombot a projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) Rendszerbeállítás menüpontot. 2. Nyomja meg a(z) / gombot a(z) Kivetítő pozíciója lehetőség kijelöléséhez, majd nyomja meg a(z) / gombot a helyes pozíció eléréséig. A projektor elhelyezése 13

14 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. A projektort vízszintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászonra. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni. A projektor vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített kép és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A projektor négy állítható lábbal rendelkezik. Bővebben lásd: A vetítőlencsék függőleges eltolása a következő oldalon: 18. Lásd a(z) 16. és a(z) 17. oldalakon a diagramokat a vertikális eltolási értékekkel kapcsolatban a méret táblázatokban, amely méreteket a lencsék teljesen felfele vagy lefele eltolt állapotához határoztunk meg. A projektor helyének meghatározása egy adott vászonmérethez 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a bal oldali Vetítővászon méretei oszlopokban. Ennek az értéknek a sorában haladjon jobbra a(z) Átlag oszlopba, ahol a megfelelő, átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság. 3. Határozza meg a projektor pontos helyzetét a vászonhoz képest, és az állítható lencsék eltolási tartományát. <Példa> Ha 120 hüvelykes, 4:3 arányú vásznat használ, akkor tekintse meg a(z) A képernyő aránya 4:3- hoz, a kivetített kép aránya 16:9-hoz c. részt. Az átlagos vetítési távolság 3409 mm. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik az adott helyiségben. A használható legnagyobb vászonméretet a helyiség fizikai méretei korlátozzák. 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. Mérje le a projektor és a vászon tervezett helye közötti távolságot. Ez a vetítési távolság. 3. A táblázat segítségével keresse meg a mért értékhez legközelebb álló értéket a(z) Átlag nevű - a vászontól mért átlagos távolság - oszlopban. Ellenőrizze, hogy a mért távolság beleesik-e az átlagos távolság értékétől jobbra és balra található legkisebb és legnagyobb távolság közötti tartományba. 4. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. 14 A projektor elhelyezése

15 <Példa> Ha 16:9 arányú vásznat használ, és a mért vetítési távolság 4000 mm, akkor tekintse meg a(z) A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz c. részt. A legközelebbi érték a(z) Átlag oszlopban a 4024 mm. A sorban előre haladva látható, hogy 130"-es vászonra lesz szükség. A(z) Vetítési távolság <D> [mm] a következő oldalon: 16 oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4000 mm mért vetítési távolsághoz a 120"-es és 140"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. Ne feledje, hogy a különböző vászonméretekhez különböző függőleges eltolási értékek tartoznak. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: A képtorzulás kijavítása a következő oldalon: 27. A projektor elhelyezése 15

16 Vetítési méretek 16:9 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <B> <D> <E> <C> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <F>: Vetítővászon <F> <G> <G>: Lencse középpont A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [mm] Szélesség <C> [mm] Vetítési távolság <D> [mm] Min. távolság (legnagyobb nagyítással) Átlag Max. távolság (legkisebb nagyítással) Legalacsonyabb /legmagasabb lencse pozíció <E> [mm] 42 (1067) (1270) (1524) (1778) (2032) (2134) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 16 A projektor elhelyezése

17 4:3 arányú vetítővászon telepítése A lenti illusztrációk és a táblázat olyan felhasználóknak készült, akik már 4:3 arányú vetítővásznakat használnak vagy 4:3 arányú vetítővászon vételén gondolkodnak a 16:9 vetítési arányú képek megtekintéséhez. Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <H> <F> <G> <A> <H> <E> <D> <G> <C> <E> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <B> <F>: Vetítővászon <F> <G>: Lencse középpont A képernyő aránya 4:3-hoz, a kivetített kép aránya 16:9-hoz Vetítővászon méretei Vetítési távolság <D> [mm] Legalacsonyabb/ Átló Min. Max. legmagasabb Magasság Szélesség <A> távolság távolság <B> <C> Átlag [hüvelyk (legnagyobb (legkisebb lencse [mm] [mm] (mm)] nagyítással) nagyítással) pozíció <E> [mm] A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. Képmagasság <H> [mm] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5842) A projektor elhelyezése 17

18 A vetítőlencsék függőleges eltolása A függőleges lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Lehetővé teszi a projektor pozicionálását kissé a kivetített képek felső szintje fölé vagy alá. A lencse-elmozdulást (eltolást) a kivetített kép magasságának százalékában adjuk meg. Azt a kivetített kép függőleges középpontjától való eltéréseként mérjük meg. A kar segítségével eltolhatja a lencséket felfelé vagy lefelé az engedélyezett tartományon belül - az Ön igényeinek megfelelően. A lencse-eltoló kar használata: 1. Oldja ki a kart, ehhez azt forgassa az óramutató járásával ellentétesen. 2. Mozgassa a kart, hogy módosítsa a kivetített kép helyét. 3. Zárja a kart, ehhez azt forgassa az óramutató járásával azonos irányba. Ha a vetítővászon pozíciója rögzített Vetítővászon % 30% 10% Projektor Ha a projektor pozíciója rögzített 130% 120% % A kart ne húzza túl. A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd A vetített kép beállítása a következő oldalon: A projektor elhelyezése

19 Videoeszköz csatlakoztatása A projektort csatlakoztathatja tetszőleges videó eszközhöz, mint pl. videomagnóhoz, DVD vagy Blu-ray lejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja asztali vagy laptop PC-hez vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI HDMI eszközök csatlakoztatása a következő oldalon: 20 Legjobb Komponens Videó Komponens videoeszközök csatlakoztatása a következő oldalon: 20 Jobb S-Video S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 21 Jó Videó S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 21 Normál PC (D-SUB) Számítógép csatlakoztatása a következő oldalon: 21 Jobb Előkészületek Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja. 3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz. Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 6). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető. Videoeszköz csatlakoztatása 19

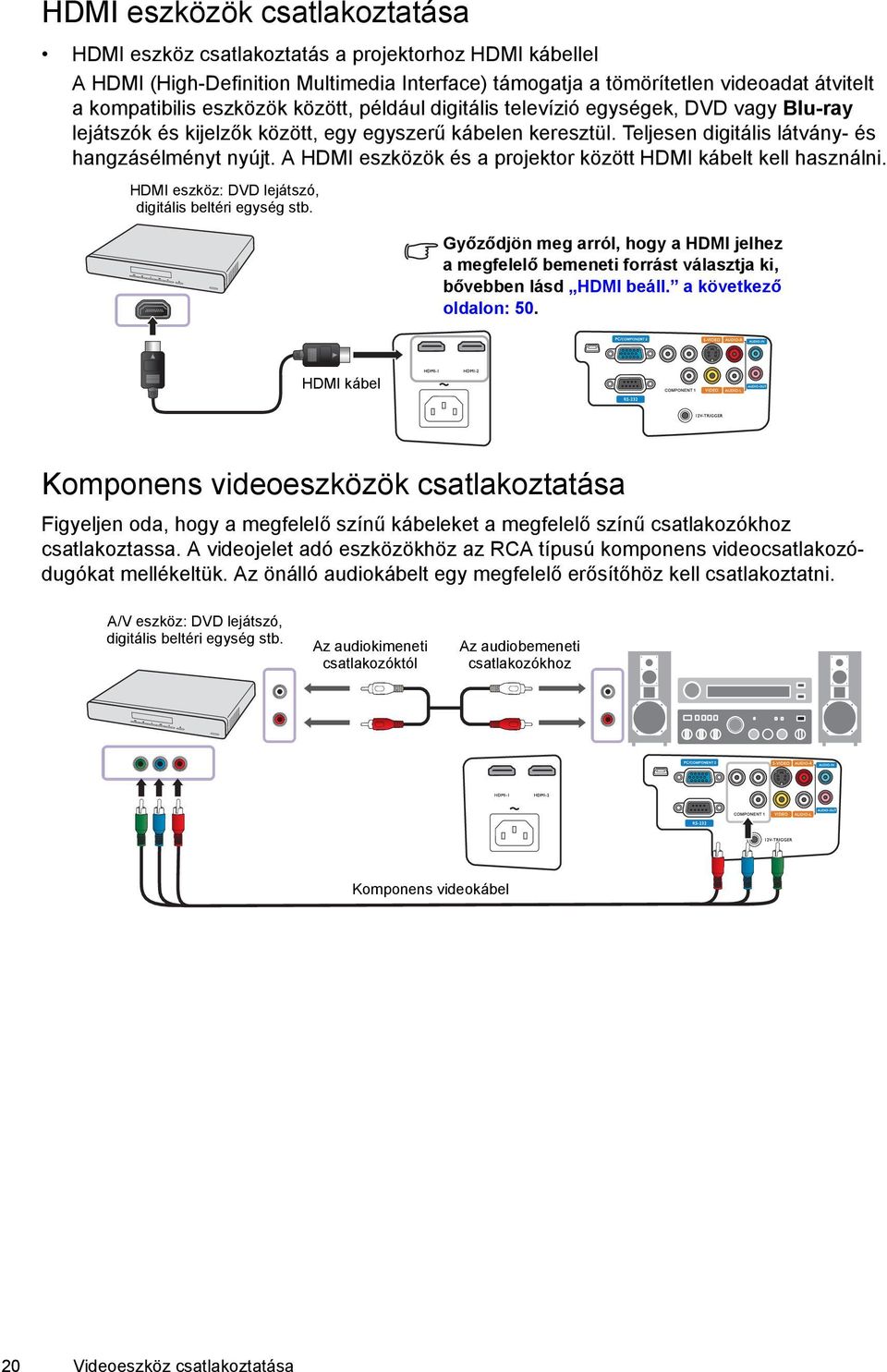

20 HDMI eszközök csatlakoztatása HDMI eszköz csatlakoztatás a projektorhoz HDMI kábellel A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD vagy Blu-ray lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység stb. Győződjön meg arról, hogy a HDMI jelhez amegfelelő bemeneti forrást választja ki, bővebben lásd HDMI beáll. a következő oldalon: 50. HDMI kábel Komponens videoeszközök csatlakoztatása Figyeljen oda, hogy a megfelelő színű kábeleket a megfelelő színű csatlakozókhoz csatlakoztassa. A videojelet adó eszközökhöz az RCA típusú komponens videocsatlakozódugókat mellékeltük. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni. A/V eszköz: DVD lejátszó, digitális beltéri egység stb. Az audiokimeneti csatlakozóktól Az audiobemeneti csatlakozókhoz Komponens videokábel 20 Videoeszköz csatlakoztatása
