CH100 Full HD felbontású, hordozható LED projektor Felhasználói kézikönyv

Átírás

1 CH100 Full HD felbontású, hordozható LED projektor Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági útmutatások...3 Áttekintés...7 A projektor jellemzői...7 A csomag tartalma...8 Projektor külső nézete...9 Kezelőszervek és működésük...10 Telepítés A hely kiválasztása...14 A vetített kép beállítása kívánság szerinti méretre...15 Csatlakoztatás Elektromos csatlakoztatás...16 Videoforrás eszközök csatlakoztatása...16 Az elérhető csatlakozások áttekintése...17 Számítógép csatlakoztatása...18 HDMI jelforrás eszközök csatlakoztatása...20 MHL jelforrás eszközök csatlakoztatása...21 Videó-adatfolyamot küldő hardverkulcs csatlakoztatása...22 Komponens videojelet adó eszköz csatlakoztatása...24 Külső hangszóró csatlakoztatása...25 Működés A projektor indítása...26 A projektor lekapcsolása...28 A projektor biztosítása...29 Bemenőforrás kiválasztása...32 A vetített kép beállítása...33 A kép elrejtése...35 Menüfunkciók Az OSD menük Az Alap OSD menü használata A Speciális OSD menü használata Karbantartás A projektor ápolása Lámpa információk Jelzőlámpák Hibaelhárítás Specifikációk A projektor műszaki adatai Méretek Rögzítés a mennyezethez Időzítés táblázat Garancia és copyright információk Tartalomjegyzék

3 Fontos biztonsági útmutatások A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett útmutatásokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra is. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 4. Egyes országokban NEM stabil a hálózati feszültség. A projektort úgy terveztük, hogy 100 V-tól 240 V-ig terjedő váltakozó áramú hálózatokban működjön, de nem tolerálja a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. A projektor javítását/ karbantartását képzett szakemberre bízza. 5. A projektor működése közben a vetítőobjektívet semmivel nem szabad eltakarni, mert a letakaráshoz használt tárgyak felmelegedve deformálódhatnak, vagy akár tüzet is okozhatnak. Az izzó ideiglenes kikapcsolásához használja az Blank (Üres) funkciót. Fontos biztonsági útmutatások 3

4 6. Az elektronikus alkatrészek cseréje előtt mindig húzza ki a projektor csatlakozódugóját az elektromos hálózatból. 9. A szellőzőnyílásokat ne torlaszolja el. - Ne tegye a projektort takaróra, ágyneműre és más puha felületre. - A projektort ne takarja le ronggyal vagy más tárggyal. - Ne helyezzen gyúlékony anyagot a projektor közelébe. 7. Soha ne helyezze a terméket instabil kocsira, állványra vagy asztalra. A termék leeshet és súlyos kárt okozhat. Ha a szellőzőnyílásokat nagyon eltorlaszolja, a projektor túlmelegedhet és tüzet okozhat. 10. A projektort mindig sima, vízszintes felületre helyezve használja. 8. Ne próbálja szétszerelni a projektort. A készülék belsejében található magas feszültség halált okozhat, ha az áram alatt lévő részhez ér. A javítást/karbantartást csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 4 Fontos biztonsági útmutatások

5 11. A projektort ne állítsa függőleges helyzetben a végére. Ilyenkor a projektor felborulhat, károsodhat vagy személyi sérülést okozhat. 14. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektor a ráfröccsenő folyadék miatt meghibásodhat. Ha a projektorba mégis folyadék kerül, akkor húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektorra ráállni vagy tárgyat ráhelyezni tilos. A projektor esetleges fizikai sérülésén túl ez baleset és sérülés forrása lehet. 15. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ projektorrögzítő készletét használja a rögzítéshez. Bővebben lásd: "A projektor mennyezetre szerelése" a következő oldalon A projektor működése közben a hűtőrács irányából meleg levegő és szag áramolhat. Ez normális jelenség, nem hiba. 16. A készüléket földelni kell. Fontos biztonsági útmutatások 5

6 17. Ne helyezze a projektort az alábbi környezetekbe. - Zárt vagy rosszul szellőző térbe. Ahol nincs a faltól legalább 50 cm távolságra, hogy a levegő szabadon áramolhasson körülötte. -Ahol a hőmérséklet túl magasra emelkedhet, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. -Tűzriasztók közelébe. -Ahol a környezet hőmérséklete 40 C feletti. - Ahol a tengerszint feletti magasság meghaladja a métert ( lábat) m ( láb) 0 m (0 láb) A projektor mennyezetre szerelése Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ projektorrögzítő készlet használatát javasoljuk, és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarokkal nem lesz kielégítő a rögzítés, és a projektor leesik a mennyezetről. A BenQ projektorrögzítő készletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló, Kensington zárral kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. Hg - A lámpa higanyt tartalmaz. A helyi hulladékkezelési jogszabályoknak megfelelően kezelje. Lásd a oldalt. Kockázati csoport: 2 1. A lámpák és lámparendszerek fotobiológiai biztonsága szerinti osztályozás tekintetében jelen termék az IEC :2015 szabvány szerinti 2-es kockázati csoportba tartozik. 2. A termék potenciálisan veszélyes optikai sugarakat bocsáthat ki. 3. A működő lámpába nézni tilos. Máskülönben fennáll a látáskárosodás veszélye. 4. Más fényforrásokhoz hasonlóan itt sem szabad közvetlenül a fénysugárba nézni. 6 Fontos biztonsági útmutatások

7 Áttekintés A projektor jellemzői A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű vetítőoptika és a felhasználó-központú kialakítás ötvözésének eredménye. A projektor jellemzői a következők. Fejlett LED lámpás fényforrás A tartós LED-ek a hagyományos lámpáknál hosszabb élettartamot nyújtanak. Optikai motor DLP technológiával Full HD felbontás és világos kép. Számos hasznos funkció iphone/ipad, Androidos készülékek, multimédia-lejátszók és számítógépek támogatása. Könnyen hordozható A projektor kicsi és könnyű, így azt könnyen magával viheti üzleti és privát útjaira. Számos bemeneti csatlakozó Számos bemeneti csatlakozó (többek között: PC, HDMI, HDMI/MHL és HDMI/MICRO- B) nyújt flexibilis csatlakozási lehetőséget a perifériákhoz. Audiobemenet és kimenet A projektor két darab egyenként 5 W-os hangszóróval rendelkezik, beleértve a hangbemeneti csatlakozót (mini jack φ3,5 mm) és a fejhallgató-kimeneti csatlakozót (telefonos jack dugó φ3,5 mm) is Kettős OSD Két OSD menütípus áll rendelkezésre a különböző környezeti igények kielégítésére: az alap OSD intelligens és használata könnyű, míg a speciális OSD teljes körű haladó beállítási lehetőségeket kínál. A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. A lámpa fényereje idővel gyengül, a gyártók által megadott specifikációk között változhat. Ez teljesen normális. Ha a LED jelzőfény pirosan világít, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor kérjük, hogy további segítségért forduljon a helyi BenQ ügyfélszolgálathoz. Áttekintés 7

8 A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. Projektor Hálózati tápkábel Rövid útmutató Távirányító elemmel VGA kábel Felhasználói kézikönyv CD HDMI kábel Garanciajegy* A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. A távirányító használata előtt húzza ki a fület. 8 Áttekintés

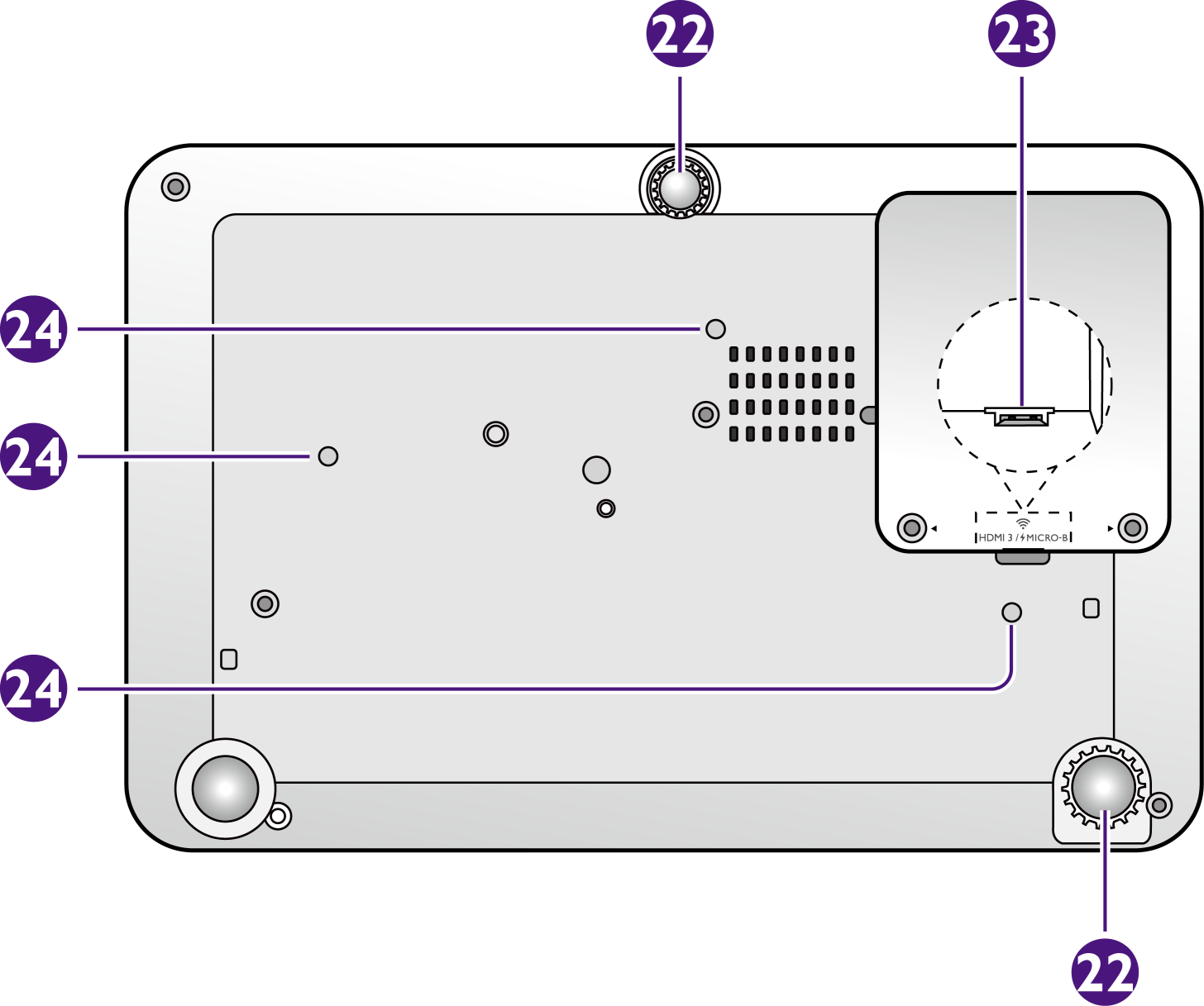

9 Projektor külső nézete Elöl-/hátulnézet Hátul nézet Alulnézet 1. Szellőzőnyílás (meleg levegő kiáramlás) 2. Beépített hangszórók 3. Szellőzőnyílások (hűtőlevegő beáramlás) 4. Fókusz-beállító gyűrű 5. LED jelzőfény 6. TEMP (hőmérséklet) jelzőfény 7. Be-/kikapcsoló gomb/be-/ kikapcsoló jelzőfény 8. Elülső infravörös távvezérlő érzékelő 9. Lencse fedele 10. Vetítő lencsék 11. USB A-típusú csatlakozó - Áramellátást biztosít egy HDMI/MHL hardverkulcs (pl. BenQ QCast külön megvásárolható) töltéséhez. Bővebben lásd: 22. oldal. 12. Audiobemenet csatlakozó 13. HDMI 1/MHL bemeneti csatlakozó 14. Hátsó infravörös távérzékelő 15. Kensington lopás elleni zár nyílása 16. Mini-B USB csatlakozó - Szervizelési célra. 17. RGB (PC)/komponens videó (YPbPr/YCbCr) jelbemeneti csatlakozó 18. SERVICE (Szervizport) - Szervizelési célra. 19. HDMI 2 bemeneti csatlakozó 20. Audiokimenet csatlakozó 21. Váltakozó áramú tápbemenet 22. Állító láb 23. HDMI 3/MICRO-B bemeneti csatlakozó -Bővebben lásd: 23. oldal. 24. Furatok a mennyezeti rögzítéshez Áttekintés 9

10 A szellőzőnyílásokat hagyja szabadon. A szellőzőnyílások eltakarása (akadályozása) miatt a projektor túlmelegedhet, amiatt az nem megfelelően működhet. Amikor a projektor izzója be van kapcsolva, a lencsefedélnek mindig nyitva kell lennie. Kezelőszervek és működésük Projektor 1. Be-/kikapcsoló gomb/be-/ kikapcsoló jelzőfény Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd: "A projektor indítása" a következő oldalon 26 és "A projektor lekapcsolása" a következő oldalon 28. A projektor működése közben világít vagy villog. 2. TEMP (hőmérséklet) jelzőfény Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 3. LED jelzőfény A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. További információkért lásd: "Jelzőlámpák" a következő oldalon Áttekintés

11 Távirányító 1. TÁPELLÁTÁS Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd: "A projektor indítása" a következő oldalon 26 és "A projektor lekapcsolása" a következő oldalon Blank (Üres) A képernyőkép elrejtésére szolgál. Bővebben lásd: "A kép elrejtése" a következő oldalon Némítás A projektor hangját kapcsolja be és ki. 4. Felfelé nyíl gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Felfelé léptetés a kívánt menüpont kiválasztásához. Amikor a képernyőmenü (OSD) ki van kapcsolva: - Elindítja a(z) Függőleges trapéz ablakot. Ezzel a gombbal a ferde szögű vetítésből adódó torzult képet manuálisan korrigálhatja. 5. Balra nyíl gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Balra léptetés a kívánt menüpont kiválasztásához. - Beállítási értékek (pl. fényerősség, kontraszt stb.) módosítása. 6. Lefelé nyíl gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Lefelé léptetés a kívánt menüpont kiválasztásához. Amikor a képernyőmenü (OSD) ki van kapcsolva: - Elindítja a(z) Függőleges trapéz ablakot. Ezzel a gombbal a ferde szögű vetítésből adódó torzult képet manuálisan korrigálhatja. 7. Vissza Visszatérés az OSD legfelső szintjére. 8. Forrás Megjeleníti a jelforrás kiválasztó sávot. 9. Előző Az előző videó, hangfájl, fényképbemutató vagy dokumentum lejátszása (csak MHLcsatlakozás esetén). 10. Lejátszás/szünet Videó, zene vagy fényképbemutató lejátszása vagy szüneteltetése (csak MHL-csatlakozás esetén). 11. Visszatekerés Videó- és hangfájl visszatekerése (csak MHL-csatlakozás esetén). 12. AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez legjobb képidőzítést. Bővebben lásd: "A kép automatikus korrekciója" a következő oldalon 34. Áttekintés 11

12 13. Hangerő növelés gomb Növeli a projektor hangerejét. 14. Hangerő csökkentése gomb Csökkenti a projektor hangerejét. 15. Jobbra nyíl gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Jobbra léptetés a kívánt menüpont kiválasztásához. - Beállítási értékek (pl. fényerősség, kontraszt stb.) módosítása. 16. OK Megerősíti a kiválasztott funkciót, ha a menü látható. 17. Menü A képernyőmenü (OSD) megnyitása/bezárása. 18. Következő A következő videó, hangfájl, fényképbemutató vagy dokumentum lejátszása (csak MHL-csatlakozás esetén). 19. Gyors előretekerés Videó- és hangfájl gyors előretekerése (csak MHLcsatlakozás esetén). 20. Leállítás Videó- és hangfájl lejátszásának leállítása. (csak MHL-csatlakozás esetén). Előfordulhat, hogy egyes távirányító funkciók nem működnek MHL üzem közben, mert az adott MHL készülék nem támogatja ezeket. Ellenőrizze, milyen funkciókat tud az MHL készülék. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő(k) között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. Körülbelül 30 Körülbelül 30 A projektor használata szemből A projektor használata hátulról 12 Áttekintés

13 A távirányító elemének cseréje 1. Húzza ki az elemtartót. Kövesse a képen látható utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót. 2. Helyezze be az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldala felfele nézzen. 3. Nyomja az elemtartót vissza a távirányítóba. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Áttekintés 13

14 Telepítés A hely kiválasztása Mielőtt kiválasztaná, hova szeretné felszerelni a projektort, vegye figyelembe a következő tényezőket: A képernyő mérete és pozíciója Konnektor elhelyezkedése A projektor és a berendezés egyéb részei közötti hely és távolság A projektor a következő módokon szerelhető fel: 1. Első: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. A projektor bekapcsolása után végezze el az alábbi beállításokat: Nyomja meg a(z) gombot, majd válassza a(z) Beállítások vagy a(z) Rendszerbeállítás : Alapszintű > Kivetítő pozíciója > Első elemet. 3. Hátsó: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. A projektor bekapcsolása után végezze el az alábbi beállításokat: Nyomja meg a(z) gombot, majd válassza a(z) Beállítások vagy a(z) Rendszerbeállítás : Alapszintű > Kivetítő pozíciója > Hátsó elemet. Ehhez a felállításhoz egy speciális, hátsó vetítésre alkalmas vetítővászon szükséges. 2. Felső plafon: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor bekapcsolása után végezze el az alábbi beállításokat: Nyomja meg a(z) gombot, majd válassza a(z) Beállítások vagy a(z) Rendszerbeállítás : Alapszintű > Kivetítő pozíciója > Felső plafon elemet. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektorrögzítő készletet. 4. Hátoldal, mennyezet: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött. A projektor bekapcsolása után végezze el az alábbi beállításokat: Nyomja meg a(z) gombot, majd válassza a(z) Beállítások vagy a(z) Rendszerbeállítás : Alapszintű > Kivetítő pozíciója > Hátoldal, mennyezet elemet. Ehhez a felállításhoz speciális, hátsó vetítésre alkalmas vetítővászonra és BenQ projektorrögzítő készletre is szükség van. 14 Telepítés

15 A vetített kép beállítása kívánság szerinti méretre A projektor képmérete függ a projektor lencséjétől számított távolságtól és a videó formátumától. Vetítési méretek A vetítési távolság meghatározásában az alábbi ábra és táblázat segít. A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz. 16:9 vászonátmérő Vetítővászon Lencse középpont Hüvelyk Átló Vetítővászon méret mm Vetítési távolság Szé (mm) x Ma (mm) Vetítési távolság mm-ben x x x x x x x x x x x x x x Minden méret közelítőleges érték, és eltérhet a tényleges értékektől. Amennyiben véglegesen szeretné felszerelni a projektort, javasoljuk, hogy a szerelés előtt a szóban forgó projektor segítségével fizikailag tesztelje le a vetítési méretet, távolságot és a projektor optikai jellemzőit. Így állapíthatja meg a telepítés helyéhez leginkább ideális beszerelési pozíciót. Telepítés 15

16 Csatlakoztatás Elektromos csatlakoztatás 1. Csatlakoztassa a mellékelt elektromos kábel egyik végét a váltóáramú bemenethez. 2. Csatlakoztassa az elektromos kábel másik végét a hálózati aljzathoz. A Ki-/bekapcsolás jelzőfény a projektoron narancssárgán világít a bekapcsolás után. Kérjük, csak a termékcsomag részét képező tápkábelt használja, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. Az áramellátási rendszerek és a dugók típusai országonként/régiónként eltérők lehetnek. Videoforrás eszközök csatlakoztatása A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni. Az egyes videoforrások különböző képminőséget nyújtanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve PC HDMI 1/MHL HDMI 2 HDMI 3/MICRO-B Csatlakozó megjelenése Képminőség Jó Legjobb Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. 16 Csatlakoztatás

17 Az elérhető csatlakozások áttekintése Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Győződjön meg róla, hogy a kábelek biztonságosan csatlakoznak. Az alábbi csatlakozási ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (bővebb információkért lásd: "A csomag tartalma" a következő oldalon 8). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A lent megadott ábrákat csak referenciaként adtuk meg. A projektor hátoldalán elérhető csatlakozók az egyes modelleknél eltérőek lehetnek. Asztali vagy hordozható számítógép A/V eszköz Hangszórók 1. VGA (D-Sub) kábel 2. HDMI kábel 3. Videó-adatfolyamot küldő hardverkulcs (például BenQ QCast) 4. USB kábel 5. Komponens videó - VGA (D-Sub) átalakító kábel 6. Audiokábel Csatlakoztatás 17

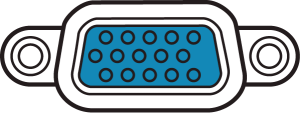

18 Számítógép csatlakoztatása A projektor VGA (D-Sub) bemeneti aljzattal rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM kompatibilis, mind a Macintosh számítógépekhez. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A projektor csatlakoztatása asztali vagy hordozható számítógéphez. VGA kábel használatával 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D- Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA kábel másik végét a projektor PC feliratú aljzatához. 3. Ha a projektor beépített hangszóróit is használni szeretné, akkor egy megfelelő audiokábel egyik végét csatlakoztassa a számítógép audiokimenetéhez, a másik végét pedig a projektor audiobemenetéhez. Asztali vagy hordozható számítógép VGA kábel Audiokábel Számos notebook esetében a külső videoport nem kapcsolódik fel, amikor azt a projektorhoz csatlakoztatják. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. Keressen CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt a laptopon. Nyomja meg egyidejűleg az FN és a felirattal ellátott funkcióbillentyűt. A notebookja billentyűkombinációra vonatkozó bővebb információkért olvassa el a notebookjához mellékelt dokumentációt. 18 Csatlakoztatás

19 HDMI kábel használatával 1. Fogjon egy HDMI kábelt és az egyik végét csatlakoztassa a számítógép HDMI kimeneti aljzatához. 2. Csatlakoztassa a HDMI kábel másik végét a projektor egyik HDMI bemeneti csatlakozójához. Csatlakoztatás 19

20 HDMI jelforrás eszközök csatlakoztatása A projektor rendelkezik HDMI bemenettel, amellyel HDMI forráshoz, pl. Blu-ray lejátszóhoz, digitális TV egységhez vagy kijelzőhöz csatlakozhat. A HDMI (High-Definition Multimedia Interface) tömörítetlen video-adatátvitelt támogat egyszerű kábelen keresztül a kompatibilis eszközök között, például digitális televízió vevőegység és Blu-ray lejátszó. Teljesen digitális látvány- és hangzásélményt nyújt. A videojelet szolgáltató készüléken ellenőrizze, hogy van-e szabad HDMI kimenete: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása HDMI jelforrás eszközhöz: 1. Fogjon egy HDMI kábelt és az egyik végét csatlakoztassa a HDMI jelet adó készüléken a HDMI kimeneti aljzatba. 2. Csatlakoztassa a HDMI kábel másik végét a projektor egyik HDMI bemeneti csatlakozójához. Az Apple Digital AV adapterét a következő weboldalon vásárolhatja meg: 20 Csatlakoztatás

21 MHL jelforrás eszközök csatlakoztatása Ez a projektor az MHL készülékeket (MHL-képes) a HDMI bemeneti csatlakozó használatával támogatja. A projektorra MHL-képes mobileszközét MHL kábellel rácsatlakoztatva könnyedén lejátszhatja a nagy felbontású (HD) videókat. Az MHL (nagyfelbontású mobilkapcsolat) egyetlen kábelen történő jeltovábbítással oldja meg a tömörítetlen videó és hang átvitelét olyan egymással kompatibilis eszközök között, amilyen a mobiltelefon, táblagép és más hordozható szórakoztató elektronikai eszköz. Teljesen digitális látvány- és hangzásélményt nyújt. Ellenőrizze, hogy hordozható készüléke ismeri-e az MHL-t: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása MHL jelet adó eszközhöz: 1. Fogjon egy MHL kábelt és az egyik végét csatlakoztassa az MHL jelet adó készüléken az MHL jelkimenetre. 2. Csatlakoztassa az MHL kábel HDMI végét a projektor HDMI 1/MHL feliratú bemeneti csatlakozójához. Nem minden mobileszköz MHL-kompatibilis. Az MHL-kompatibilitással kapcsolatban egyeztessen mobilkészüléke forgalmazójával. Csatlakoztatás 21

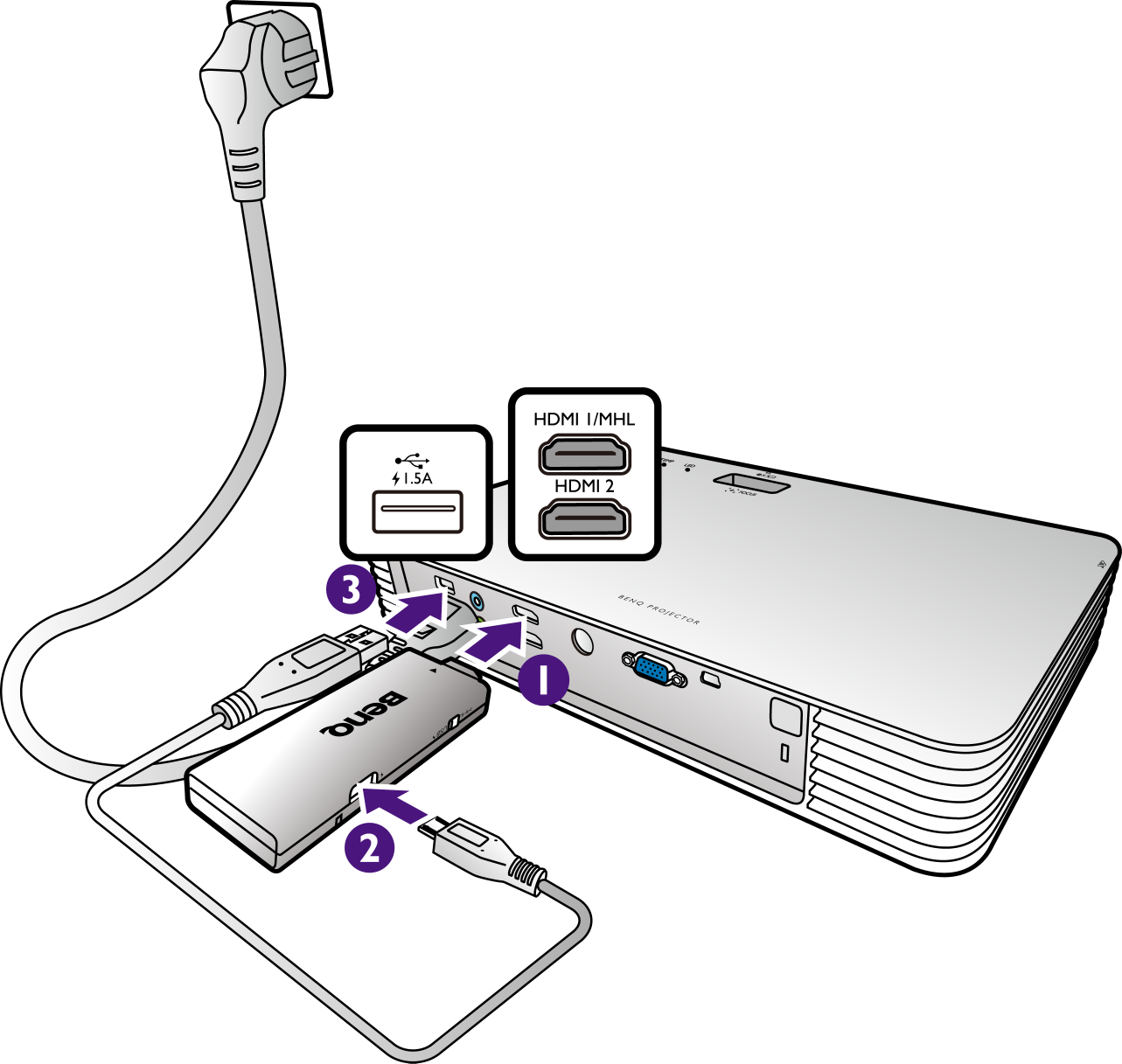

22 Videó-adatfolyamot küldő hardverkulcs csatlakoztatása A videó-adatfolyamküldő hardverkulcs (például a külön megvásárolható BenQ QCast) lehetővé teszi, hogy az okostelefonján (vagy hasonló okoskészülékén) vagy számítógépén tárolt tartalmakat vezeték nélkül kivetítse a vászonra. A csatlakoztatás elvégzése előtt a projektort be kell kapcsolni. Más márkájú HDMI/MHL hardverkulcsokkal a kompatibilitás nem garantált. A BenQ QCast hardverkulcs a projektor MHL vagy HDMI bemeneti csatlakozóján keresztül aktiválható. Ügyeljen rá, hogy a hardverkulcson található kapcsolót a megfelelő állásba csúsztassa el. További információkért tekintse meg a BenQ QCast felhasználói útmutatóját. A hardverkulcs csatlakoztatása a HDMI 1/MHL vagy a HDMI 2 bemeneti csatlakozóhoz A hardverkulcsot az alábbi ábrán látható módon csatlakoztassa a HDMI 1/MHL vagy a HDMI 2 bemeneti csatlakozóhoz. Az USB-kábel segítségével biztosítható a hardverkulcs feltöltéséhez szükséges áramellátás. 22 Csatlakoztatás

23 A hardverkulcs csatlakoztatása a HDMI 3/MICRO- B bemeneti csatlakozóhoz 1. Helyezze a projektort egy vízszintes felületre úgy, hogy annak alja felfelé nézzen. 2. Lazítsa ki a HDMI 3/MICRO-B fedelet rögzítő csavart, és nyissa fel a fedelet. 3. Csatlakoztassa a projektorban lévő USB-kábelt a hardverkulcson található USBcsatlakozóhoz, majd csatlakoztassa a hardverkulcsot a HDMI 3/MICRO-B bemeneti csatlakozóhoz. Az USB-kábel segítségével biztosítható a hardverkulcs feltöltéséhez szükséges áramellátás. Az áramütés veszélyének elkerülése érdekében nedves kézzel tilos a kábelt csatlakoztatni vagy leválasztani. 4. Tegye vissza a HDMI 3/MICRO-B fedelet, és húzza meg a fedelet rögzítő csavart. Csatlakoztatás 23

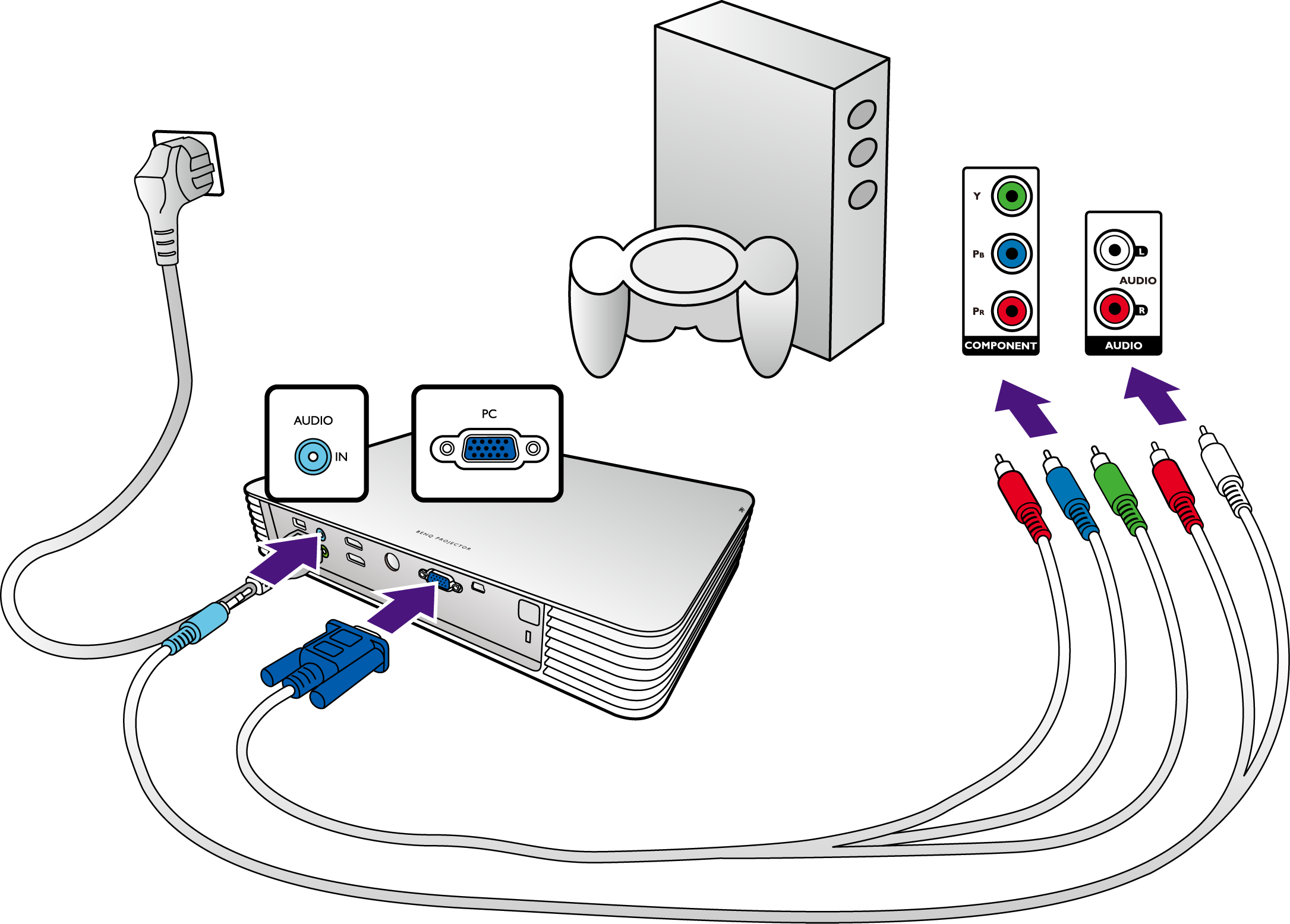

24 Komponens videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e szabad komponens videó kimenetei: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videojelet adó eszközhöz: 1. Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videojelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba. 2. Csatlakoztassa a kábel másik végét a projektor PC feliratú aljzatához. 3. Ha a projektor beépített hangszóróit is használni szeretné, akkor egy megfelelő audiokábel egyik végét csatlakoztassa a videoforrás eszköz audiokimenetéhez, a másik végét pedig a projektor audiobemenetéhez. A/V eszköz Komponens videó - VGA (D-Sub) átalakító kábel Audiokábel Audiokábel Ha az audiokimenet csatlakozót a fejhallgatóval vagy külső hangszóróval köti össze, akkor a projektor beépített hangszórói nem adnak hangot. A projektor beépített hangszórói vagy az audiokimeneti csatlakozó nem ad hangot, ha nincs bemenő videojel. Ez mellett a hang nem állítható. 24 Csatlakoztatás

25 Külső hangszóró csatlakoztatása A hangot a projektor beépített hangszórói helyett külső hangszórón is hallgathatja. A projektor csatlakoztatása külső hangszóróhoz: Csatlakoztassa a megfelelő sztereokábelt a külső hangszóróhoz és a projektor audiokimeneti csatlakozójához. Ha az audiókábel az audiokimeneti csatlakozóhoz csatlakozik, akkor a projektor beépített hangszórói elnémulnak. Csatlakoztatás 25

26 Működés A projektor indítása 1. Győződjön meg róla, hogy a projektort megfelelően csatlakoztatta a táphálózathoz. Bővebben lásd: "Elektromos csatlakoztatás" a következő oldalon A projektor bekapcsolása előtt nyissa ki (csúsztassa nyitott helyzetbe) a lencsefedelet. Amikor a projektor izzója be van kapcsolva, a lencsefedélnek mindig nyitva kell lennie. 3. Nyomja meg a(z) gombot a projektor elindításához. A Ki-/bekapcsolás jelzőfény zölden villog, a ventilátorok pedig működésbe lépnek. A projektor bemelegedése közben az izzó bekapcsolódik, és a vetítővásznon az indulóképernyő jelenik meg. A projektor a bemelegedés alatt nem reagál a parancsokra. A projektor bekapcsolását követően megszólal a bekapcsolási jelzőhang, a Ki-/ bekapcsolás jelzőfény pedig villogás helyett világítani kezd (zöld színnel). A bekapcsolást jelző hang kikapcsolásának módját lásd itt: "Be/kikapcsolási hangjelzés" a következő oldalon A projektor legelső bekapcsolásakor egy telepítési varázsló jelenik meg, amely végigvezeti a projektor beállításának lépésein. Amennyiben ezt a lépést már elvégezte, ugorjon a következő lépésre. A menüpontokon a nyíl gombok ( / / / ) segítségével lehet végighaladni. A(z) gomb segítségével megerősítheti a menüpont kiválasztását. 26 Működés

27 A Telepítési varázsló lenti képernyőképei szemléltető képek, azok eltérhetnek a tényleges megjelenítéstől. i. 1. lépés: Határozza meg a következőt: Kivetítő pozíciója. ii. 2. lépés: Határozza meg a következőt: OSD Nyelv. iii. 3. lépés: Határozza meg a következőt: Függőleges trapéz. A függőleges trapézkorrekcióról bővebb információkért lásd a(z) "Trapéztorzítás korrekciója" a következő oldalon 35 című fejezetet. iv. 4. lépés: Határozza meg a következőt: Aut. forrás. Ha azt szeretné, hogy a projektor bekapcsolt állapotban mindig automatikusan keressen elérhető jeleket, akkor válassza a(z) Be opciót. v. 5. lépés: Határozza meg a következőt: Menü típusa. A menütípusokról bővebb információkért lásd a(z) "Az OSD menük" a következő oldalon 36 című fejezetet. Ezzel a kezdeti beállítás véget is ért. 5. Ha jelszót kell megadni, akkor a nyíl billentyűk segítségével adja meg a hatjegyű jelszót. Bővebben lásd: "A jelszavas védelem használata" a következő oldalon Kapcsolja be az összes csatlakoztatott berendezést. Működés 27

28 7. A projektor ekkor automatikusan elkezdi keresni az elérhető bemenőjeleket. A keresés alatt álló aktuális bemenőjel megjelenik a képernyőn. Ha a projektor nem érzékel érvényes jelet, a(z) Nincs jel üzenet jelenik meg. A kívánt bemenőjelet a(z) gomb megnyomásával is kiválaszthatja. Ha a bejövő jel frekvenciája/felbontása meghaladja a projektor működési tartományát, akkor az Out of Range (Tartományon kívül) üzenet jelenik meg az üres képernyőn. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd itt: "Időzítés táblázat" a következő oldalon 69. A projektor lekapcsolása 1. Nyomja meg a(z) gombot. Ekkor a projektoron egy leállítást jóváhagyó üzenet jelenik meg. 2. Nyomja meg a(z) gombot másodszor is. A Ki-/bekapcsolás jelzőfény narancssárgán kezd el villogni, és a ventilátorok a lámpa lehűtéséhez szükséges ideig tovább forognak. A projektor saját védelme érdekében a hűtési folyamat végrehajtása közben semmilyen parancsra sem reagál. 3. A hűtési folyamat végeztével a kikapcsolási hangjelzés hallható, és a Ki-/bekapcsolás jelzőfény villogás helyett világítani kezd (narancssárga színnel). A bekapcsolást jelző hang kikapcsolásának módját lásd itt: "Be/kikapcsolási hangjelzés" a következő oldalon 52. Ha a projektort huzamosabb időn keresztül nem használja, akkor húzza ki a hálózati kábelét a fali aljzatból. Figyeljen rá, hogy miután bekapcsolta a projektort, azonnal ne kapcsolja ki, hiszen a túlzott hőhatás lerövidítheti a lámpa élettartamát. A lámpa tényleges élettartama függ a környezeti feltételektől és a használattól. 28 Működés

29 A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyre kell telepíteni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington lopásvédelmi zár nyílása a projektor oldalán található. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. Ajelszavas védelem használata Biztonsági célból, valamint a jogosulatlan használat megelőzése érdekében érdemes jelszavas védelmet beállítani a képernyőmenüben (OSD). A jelszó beállítása és a funkció engedélyezése után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót, nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet azonban, ha engedélyezte a jelszavas védelmet, azonban a jelszót elfelejtette. Jegyezze le jelszavát, és tartsa a jegyzetet biztonságos helyen, hogy később is ellenőrizhesse azt. Jelszó beállítása A jelszó beállítását és a(z) Bekapcsolási lezárás funkció aktiválását követően a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 37. oldal). 1. Nyomja meg a(z) gombot. 2. Lépjen a(z) Rendszerbeállítás : Speciális menü > Jelszó menüpontjába a(z) Jelszó ablak megjelenítéséhez. 3. Válassza ki a(z) Jelszóváltoztatás, majd nyomja meg a(z) gombot a(z) Adja meg az új jelszót ablak megjelenítéséhez. Adja meg az új jelszót Vissza 4. Ahogy az ablakban látható, a négy nyíl gomb (,,, ) rendre négy számjegyet jelöl (1, 2, 3, 4). Állítson be egy hatjegyű jelszót a nyíl gombok használatával. A számjegyek a beíráskor ****** formában láthatók. 5. Ellenőrzésként adja meg újra ugyanazt a jelszót, majd térjen vissza a(z) Jelszó ablakhoz. Működés 29

30 6. Válassza ki a(z) Bekapcsolási lezárás lehetőséget, majd a / gombok segítségével kapcsolja Be lehetőségre. 7. A védelmi funkció engedélyezéséhez írja be az aktuális jelszót. 8. Nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. Ha elfelejti a jelszót Ha a jelszavas védelmi funkciót engedélyezte, a projektor minden egyes bekapcsolásakor meg kell adnia jelszavát. Amennyiben helytelen jelszót ad meg, egy hibaüzenet jelenik meg, melyet a(z) Jelenlegi jelszó megadása ablak követ. Hibás jelszó Próbálja meg újra. A hat jegyből álló jelszót újra megpróbálhatja beírni, vagy amennyiben egyáltalán nem emlékszik rá, alkalmazhatja a jelszóemlékeztető eljárást. Bővebben lásd: "Az elfelejtett jelszavak esetére szóló eljárás" a következő oldalon 30. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás 1. Győződjön meg róla, hogy a(z) Jelszó ablak látható a képernyőn, majd nyomja meg és tartsa nyomva 3 másodpercig a(z) gombot. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. Jelszóemlékeztető kérése Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A helyi BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A fenti üzenetben az XXX egy számot jelöl, amely az egyes modelleknél eltérő. A jelszó megváltoztatása Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 37. oldal). 1. Lépjen a(z) Rendszerbeállítás : Speciális > Jelszó menübe a(z) Jelszó ablak megjelenítéséhez. Kilépés 30 Működés

31 2. Válassza ki a(z) Jelszóváltoztatás, majd nyomja meg a(z) gombot a(z) Jelenlegi jelszó megadása ablak megjelenítéséhez. Jelenlegi jelszó megadása 3. Adja meg a régi jelszót a nyíl gombok használatával. Helyesen megadott jelszó esetén a(z) Adja meg az új jelszót ablak jelenik meg. Ha rossz jelszót adott meg, akkor jelszóhiba üzenete jelenik meg, és a(z) Jelenlegi jelszó megadása ablak jelenik meg, ahol ismét próbálkozhat. Megpróbálhat egy másik jelszót, vagy a(z) gomb megnyomásával visszavonhatja a módosítást. 4. Írja be az új jelszót. 5. Ellenőrzés céljából adja meg ismét ugyanazt a jelszót. Jegyezze le jelszavát, és tartsa a jegyzetet biztonságos helyen, hogy később is ellenőrizhesse azt. 6. Az új jelszó beállítása sikeres. A projektor következő bekapcsolásakor már az új jelszót kell megadnia. 7. Nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. A jelszavas védelem kikapcsolása Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 37. oldal). 1. Lépjen a(z) Rendszerbeállítás : Speciális > Jelszó menübe a(z) Jelszó ablak megjelenítéséhez. 2. Válassza ki a(z) Bekapcsolási lezárás lehetőséget, majd a / gombok segítségével kapcsolja Ki lehetőségre. 3. Adja meg a jelenlegi jelszót. Helyesen megadott jelszó esetén a(z) Jelszó ablak azt mutatja, hogy a(z) Bekapcsolási lezárás beállítás Ki lehetőségen áll. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor jelszóhiba üzenete jelenik meg, és a(z) Jelenlegi jelszó megadása ablak jelenik meg, ahol ismét próbálkozhat. Megpróbálhat egy másik jelszót, vagy a(z) gomb megnyomásával visszavonhatja a módosítást. 4. Nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. Habár a jelszavas védelmet kikapcsolta, a régi jelszót tartalmazó jegyzetet meg kell őriznie arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Vissza Működés 31

32 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet jelenít meg. Induláskor a projektor automatikusan megkeresi a rendelkezésre álló jeleket. Amennyiben szeretné beállítani, hogy a projektor automatikusan keressen jeleket: A(z) Speciális OSD menüben válassza a(z) Rendszerbeállítás : Alapszintű menüpontot, és engedélyezze a(z) Gyors, auto. keresés lehetőséget (lásd: "Gyors, auto. keresés" a következő oldalon 55). A(z) Alap OSD menüben lépjen a(z) Aut. forrás lehetőségre, és engedélyezze azt; amennyiben kapcsolódnak jelek, lépjen a(z) Beállítások menüre, és engedélyezze a(z) Aut. forrás lehetőséget. Videoforrás kiválasztásához: 1. Nyomja meg a(z) gombot a jelforrás kiválasztó sáv megjelenítéséhez. Forrás HDMI 1 / MHL HDMI 2 HDMI 3 PC / Komponens 2. A(z) / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a(z) gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a(z) 1 2. lépések megismétlésével keresse meg a többi jelet is. A projektor saját felbontása 16:9 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajt végre a(z) Képarány beállítástól függően, ami némi képtorzulás okozhat vagy romolhat a kép élessége. Bővebben lásd: Képarány. 32 Működés

33 Bemenőforrás átnevezése A forráskiválasztó sávon lehetősége van az aktuális bemenőforrás átnevezésére. Ehhez először is meg kell jelenítenie a(z) Speciális OSD menüt (bővebben lásd: 37. oldal). 1. Nyomja meg a(z) gombot, majd a(z) / gombok segítségével lépjen a(z) Rendszerbeállítás : Alapszintű menüpontba. 2. Nyomja meg a(z) menüt a(z) Forrás átnev. kiválasztásához, majd nyomja meg a(z) gombot a(z) Forrás átnev. ablak megjelenítéséhez. 3. Nyomja a(z) / / / gombot a kurzor mozgatásához és a kívánt jel kiválasztásához, majd a művelet megerősítéséhez nyomja meg a(z) gombot. Egy karakter törléséhez lépjen a(z) Törlés gombra, majd nyomja meg a(z) gombot. Az összes karakter törléséhez lépjen a(z) Alapérték gombra, majd nyomja meg a(z) gombot. 4. Ha kész, nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. A vetített kép beállítása A képmagasság állítása A projektor két állítható lábbal rendelkezik. Ezekkel állítható a képmagasság. A projektor beállításához: Az állító láb csavarásával állíthatja a képmagasságot. A láb visszahúzásához csavarja az állítható lábat ellentétes irányba. Ha a projektor nem egyenes alapra van állítva, vagy a vetítővászon és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek javításához lásd "Trapéztorzítás korrekciója" a következő oldalon 35. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a látását. Legyen óvatos az állító láb csavarásakor, mert az közel van a szellőzőnyíláshoz, ahonnan forró levegő áramlik ki. Működés 33

34 A képélesség finombeállítása A fókuszáló gyűrű csavarásával állítsa a kép élességét. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a(z) gombot. A beépített intelligens automatikus korrekciós funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális jelforrás adatok három másodpercre megjelennek a képernyő bal felső sarkában. Ez a funkció csak PC jel (analóg RGB) kiválasztásakor érhető el. 34 Működés

35 Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítővászonra. Ennek korrekciója a projektor magasságának állításán kívül manuális javítást is igényel a következő lépések segítségével. 1. Nyomja meg a(z) / gombot a(z) Függőleges trapéz ablak megjelenítéséhez. Függőleges trapéz Nyomja meg 2 mp-ig a visszaállításhoz Nyomja meg 2 mp-ig, hogy eng. az Auto függ. trapézt 2. A kép felső részének javítása a(z) megnyomásával, az alsó felének javítása a(z) megnyomásával történhet. Az alábbi ábrán látható a trapéztorzítás korrekciója: A kép tetején lévő trapéztorzítás kijavításához használja a(z) gombot. A kép alján lévő trapéztorzítás kijavításához használja a(z) gombot. Alkalmazás Alkalmazás 3. Ha kész, nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. Ha szeretné kijavítani a képet a Függőleges trapéztorzítás automatikus javítása funkcióval, akkor a funkció engedélyezéséhez nyomja meg és tartsa nyomva 2 másodpercig a(z) gombot. A kép elrejtése Ahhoz, hogy a hallgatóság figyelmét teljesen az előadó személyre vonja, a következőt teheti: A képernyőkép elrejtéséhez nyomja meg a(z) gombot. Nyomja meg újra a(z) gombot vagy tetszőleges gombot a kép visszaállításához. A projektor működése közben ne takarja el az objektívet, mert az objektív elé helyezett tárgy felmelegedve deformálódhat vagy akár tüzet is okozhat. Működés 35

36 Menüfunkciók Az OSD menük Hogy a projektoron és a kivetített képen különböző igazításokat és beállításokat lehessen végrehajtani, a projektort 2 típusú, többnyelvű képernyőmenüvel (OSD) láttuk el. Alap OSD menü: elsődleges menüfunkciókat kínál (lásd: "Az Alap OSD menü használata" a következő oldalon 38). Speciális OSD menü: teljes menüfunkciókat kínál (lásd: "A Speciális OSD menü használata" a következő oldalon 44). Az OSD menü megnyitásához nyomja meg a(z) gombot. Ha a kezdeti beállítás során kiválasztott Menü típusa paraméter értéke Alap, akkor az alábbi Alap OSD menük egyike megjelenik áttekintő nézetben attól függően, hogy a projektor érzékel-e bemeneti videojelet. Bemenőjel csatlakoztatva Kép mód Grafika (srgb) Képarány Auto. Hangmód Mozgókép Hangerő 10 Némítás Ki Beállítások Nyomja meg az OK-t Nincs bemenőjel csatlakoztatva Menü Válassza ki a projektor telepítésének módját Nyelv Magyar Kivetítő pozíciója Első Ellenőrző minta Ki Aut. forrás Be Menü típusa Alap HDMI Form. Auto. Fal színe Ki Összes beállítás alapértékre Információ 36 Menüfunkciók

37 Ha szeretne Alap OSD-menüről Speciális OSD menüre váltani, kövesse az alábbi utasításokat: A nyíl gombok ( / / / ) segítségével haladjon végig a menüpontokon, majd a(z) gombbal válassza ki a kívánt menüpontot. Ha csatlakozik videojel a projektorhoz: i. Lépjen a(z) Beállítások menü > Menü típusa menüpontjába, majd nyomja meg a(z) gombot. ii. A(z) / gombok segítségével válassza ki a(z) Speciális lehetőséget, majd nyomja meg a(z) gombot. iii. Nyomja meg a(z) gombot a kilépéshez. iv. Nyomja meg ismét a(z) gombot a(z) Speciális OSD menü megjelenítéséhez. Ha NEM csatlakozik videojel a projektorhoz: i. Lépjen a(z) Menü típusa menübe, majd nyomja meg a(z) gombot. ii. A(z) / gombok segítségével válassza ki a(z) Speciális lehetőséget, majd nyomja meg a(z) gombot. iii. Nyomja meg a(z) gombot a kilépéshez. iv. Nyomja meg ismét a(z) gombot a(z) Speciális OSD menü megjelenítéséhez. A projektor következő bekapcsolásakor az Speciális OSD menüt már a(z) gomb megnyomásával is megjelenítheti. A(z) Speciális OSD menü szerkezete alább látható. Kép Kép mód Felh. mód kezelése Fényerő 50 Kontraszt 50 Color Enhancer 50 Árnyalat 50 Pixel Enhancer 7 Színhőmérséklet LED mód Speciális Aktuális képmód visszaállítása Grafika (srgb) Normál PC / Komponens Kilépés Hasonlóképpen, ha szeretne Speciális OSD-menüről Alap OSD menüre váltani, kövesse az alábbi utasításokat: i. Lépjen a(z) Rendszerbeállítás : Alapszintű menübe, majd a(z) Menübeállítások > Menü típusa menüpontba. Menüfunkciók 37

38 ii. A(z) / gombokkal válassza ki a(z) Alap lehetőséget. iii. Nyomja meg többször egymás után a(z) gombot, amíg az OSD menü be nem záródik. iv. Nyomja meg a(z) gombot a(z) Alap OSD menü megjelenítéséhez. A projektor következő bekapcsolásakor az Alap OSD menüt már a(z) gomb megnyomásával is megjelenítheti. Az Alap OSD menü használata Attól függően, hogy csatlakozik-e a projektorhoz videojel, a(z) Alap OSD menüben különböző funkciók lesznek elérhetők. További tudnivalókért tekintse át az alábbi hivatkozásokat. Alap OSD menü - bemenőjel csatlakozása mellett Alap OSD menü - bemenőjel csatlakozása nélkül (a menüpontok csak korlátozottan érhetők el) Alap OSD menü - bemenőjel csatlakozása mellett A(z) Alap OSD menü elsődleges menüfunkciókat kínál. Az elérhető menük a csatlakoztatott videoforrásoktól vagy a specifikus beállításoktól függően eltérőek lehetnek. A nem elérhető menüpontok szürkén jelennek meg. Az OSD menü megnyitásához nyomja meg a(z) gombot. A menüpontokon a nyíl gombok ( / / / ) segítségével lehet végighaladni. A(z) gomb segítségével megerősítheti a menüpont kiválasztását. 38 Menüfunkciók

39 A(z) Alap OSD menüről a(z) Speciális OSD menüre történő váltáshoz lapozzon ide: 37. oldal. Kép mód Menü Almenük és leírásuk Olyan előre beállított kép mód kiválasztására szolgál, amely leginkább illik az üzemelés körülményeihez és a bemenőjel képtípusához. Az előre beállított kép módokat alább ismertetjük: Világos: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Grafika (srgb): A mód az állóképes perezentációkhoz a legideálisabb, ahol alapvetően képeket és csak kevés szöveget jelenítenek meg. Az opció egy kevés háttérvilágítást igényel. Mozgókép: A mód a prezentációs videovetítésekhez a legideálisabb. Az opció egy kevés háttérvilágítást igényel. Előadások: A mód a diaképes perezentációkhoz a legideálisabb, ahol alapvetően szöveget és csak kevés képet jelenítenek meg. Az opció egy kevés háttérvilágítást igényel. Mozi (Film): A kiegyensúlyozott színtelítettség és kontraszt, valamint az alacsony fényerősség leginkább otthoni filmek megtekintésére alkalmas ott, ahol gyenge a háttérvilágítás. Élénk szín: Maximalizálja a vizuális effektusokat és a képeket világosan élénk színekkel jeleníti meg. Felhasználó: Előhívja a testre szabott beállításokat. A részleteket lásd a(z) Speciális OSD-menü megnyitása után a következő fejezetben: Felh. mód kezelése. Menüfunkciók 39

40 Menü Képarány Hangmód Almenük és leírásuk A projektor saját felbontása 16:9 oldalarány esetén érvényes. Azonban ezzel a funkcióval lehetősége van ettől eltérő képarányú kép kivetítésére. Auto. A képet arányosan átméretezi úgy, hogy annak vízszintes vagy függőleges szélessége illeszkedjen a projektor saját felbontásához. Így a projektor kihasználja a képernyő legnagyobb részét, miközben a képarány is fennmarad. 4:3 A kép skálázása a képernyő közepén történő megjelenítéshez (4:3 képoldalarányban). 16:9 A kép skálázása a képernyő közepén történő megjelenítéshez (16:9 képoldalarányban). Nagy A képet vízszintes irányban kinyújtja, hogy az illeszkedjen a képernyő szélességéhez. A funkció nem változtatja a kép magasságát. Széles A kép skálázása a projektor natív felbontásához való illeszkedés érdekében (vízszintes szélesség), illetve a képmagasság átméretezése a vetítési szélesség 3/4-ére. A funkció által a kép mérete nagyobb lesz a képernyő magasságánál. A képernyő pedig levágja a kijelzett kép felső és alsó sarkait. Ez a szélesvásznú képarányt (azon filmek, amelyek tetején és alján egy fekete csík látható) használó tartalmak megjelenítéséhez használható. A Hangmód MaxxAudio hangzásjavítási technológiát használ, ami magában foglalja a Waves algoritmusokat a mély és magas hangok nagyszerű hatása érdekében, így az Ön számára magával ragadó filmes audió élményt nyújt. A következő előre beállított hangmódok állnak rendelkezésre: Mozgókép, Zene és Mozi. Ha a(z) Némítás funkciót aktiválták, a(z) Hangmód beállítás módosítása kikapcsolja a(z) Némítás funkciót. Hangerő Némítás A projektor beépített hangszóróinak vagy az audiokimeneti csatlakozónak a hangerő-beállítására szolgál. Ha a(z) Némítás funkciót aktiválták, a(z) Hangerő beállítás módosítása kikapcsolja a(z) Némítás funkciót. A(z) Be lehetőség kiválasztásával átmenetileg elnémítható a projektor beépített hangszóróinak vagy az audiokimeneti csatlakozónak a hangereje. Az audió visszaállításához válassza ki a(z) Ki lehetőséget. 40 Menüfunkciók

41 Menü Almenük és leírásuk Nyomja meg a(z) gombot az almenübe lépéshez. Beállítások Nyomja meg a(z) gombot a módosítások mentéséhez, és lépjen ki. Bővebben lásd alább. Nyelv A képernyőmenü (OSD) megjelenítési nyelvét állítja be. Kivetítő pozíciója Ellenőrző minta Aut. forrás A projektor szerelhető mennyezetre vagy vetítővászon mögé és egy vagy több tükörrel. Bővebben lásd itt: "A hely kiválasztása" a következő oldalon 14. A funkcióval lehetővé teszi a rácsozott ellenőrző minta megjelenítését, amely segít a képméret és a fókusz beállításában, hogy ezáltal ellenőrizni tudja, hogy a kivetített képen nincs-e eltorzulás. Beállítja, hogy a projektor automatikusan keresse-e meg a bemenő forrásokat. Válassza ki a(z) Be gombot, ha szeretné engedélyezni, hogy a projektor addig keressen bemenőforrásokat, míg jelet nem fog. Ha a funkció Ki lehetőségre van állítva, akkor a projektor a legutoljára használt bemenőforrást választja. Menü típusa Átvált a(z) Speciális OSD-menüre. HDMI Form. Kiválasztja a HDMI jel bemenőforrás-típusát. Manuálisan is kiválaszthatja a forrástípust. A különböző forrástípusok más-más szabványokat használnak a fényerő szintjéhez. A(z) HDMI Form. kizárólag a HDMI jel kiválasztása esetén érhető el. Fal színe Összes beállítás alapértékre Engedélyezze ezt a funkciót, így a vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Az alábbi opciók közül választhat a vetítési felülethez hasonló színt: Világos sárga, Rózsaszín, Világos zöld, vagy Kék. A gyári alapértékekre állít vissza minden értéket. A következő értékek továbbra is megmaradnak: Trapéz, Kivetítő pozíciója, Forrás átnev., Izzó időmérőjének nullázása, Ellenőrző minta, Hegyvidéki mód, Jelszó és Lezárás. Menüfunkciók 41

42 Menü Információ Almenük és leírásuk A következő adatokat jeleníti meg a projektorról: Forrás: Az aktuális jelforrást jeleníti meg. Kép mód: Az aktuális Kép mód értékét jeleníti meg. Felbontás: A bemenőforrás saját felbontását jeleníti meg. Színrendszer: A bemeneti rendszer formátumát jeleníti meg. LED Usage Time: A lámpa felhasznált üzemidejét jelzi ki. Firmware verzió: A projektor firmware változatát jeleníti meg. Egyes adatok csak bizonyos bemeneti jelek használatakor állnak rendelkezésre. 42 Menüfunkciók

43 Alap OSD menü - bemenőjel csatlakozása nélkül Mivel nincs bemenőjel a projektorba, a(z) Beállítások OSD menüben bemenőjel csatlakozása mellett csak a(z) Alap almenüi elérhetők. A nem elérhető menüpontok szürkén jelennek meg. Az OSD menü megnyitásához nyomja meg a(z) gombot. A menüpontokon a nyíl gombok ( / / / ) segítségével lehet végighaladni. A(z) gomb segítségével megerősítheti a menüpont kiválasztását. Nyomja meg a(z) gombot a módosítások mentéséhez és a kilépéshez. A(z) Alap OSD menüről a(z) Speciális OSD menüre történő váltáshoz lapozzon ide: 37. oldal. Menü Almenük és leírásuk Nyelv Kivetítő pozíciója Ellenőrző minta Aut. forrás Menü típusa HDMI Form. Fal színe A képernyőmenü (OSD) megjelenítési nyelvét állítja be. A projektor szerelhető mennyezetre vagy vetítővászon mögé és egy vagy több tükörrel. Bővebben lásd itt: "A hely kiválasztása" a következő oldalon 14. A funkcióval lehetővé teszi a rácsozott ellenőrző minta megjelenítését, amely segít a képméret és a fókusz beállításában, hogy ezáltal ellenőrizni tudja, hogy a kivetített képen nincs-e eltorzulás. Beállítja, hogy a projektor automatikusan keresse-e meg a bemenő forrásokat. Válassza ki a(z) Be gombot, ha szeretné engedélyezni, hogy a projektor addig keressen bemenőforrásokat, míg jelet nem fog. Ha a funkció Ki lehetőségre van állítva, akkor a projektor a legutoljára használt bemenőforrást választja. Átvált a(z) Speciális OSD-menüre. Kiválasztja a HDMI jel bemenőforrás-típusát. Manuálisan is kiválaszthatja a forrástípust. A különböző forrástípusok más-más szabványokat használnak a fényerő szintjéhez. A(z) HDMI Form. kizárólag a HDMI jel kiválasztása esetén érhető el. Engedélyezze ezt a funkciót, így a vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Az alábbi opciók közül választhat a vetítési felülethez hasonló színt: Világos sárga, Rózsaszín, Világos zöld, vagy Kék. Menüfunkciók 43

44 Menü Összes beállítás alapértékre Információ Almenük és leírásuk A gyári alapértékekre állít vissza minden értéket. A következő értékek továbbra is megmaradnak: Trapéz, Kivetítő pozíciója, Forrás átnev., Izzó időmérőjének nullázása, Ellenőrző minta, Hegyvidéki mód, Jelszó és Lezárás. A következő adatokat jeleníti meg a projektorról: Forrás: Az aktuális jelforrást jeleníti meg. Kép mód: Az aktuális Kép mód értékét jeleníti meg. Felbontás: A bemenőforrás saját felbontását jeleníti meg. Színrendszer: A bemeneti rendszer formátumát jeleníti meg. LED Usage Time: A lámpa felhasznált üzemidejét jelzi ki. Firmware verzió: A projektor firmware változatát jeleníti meg. Egyes adatok csak bizonyos bemeneti jelek használatakor állnak rendelkezésre. A Speciális OSD menü használata A(z) Speciális OSD menüben az összes menüfunkció elérhető. Főmenü ikon Főmenü megnevezése Kiválasztó sáv Almenük Kép Kép mód Felh. mód kezelése Fényerő 50 Kontraszt 50 Color Enhancer 50 Árnyalat 50 Pixel Enhancer 7 Színhőmérséklet LED mód Speciális Aktuális képmód visszaállítása Grafika (srgb) Normál Állapot PC / Komponens Aktuális bemeneti forrás Kilépés Az előző ablakra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) gombot. A fent bemutatott Speciális OSD menülista szemléltetés céljából készült, a képek eltérhetnek a tényleges megjelenítéstől. 44 Menüfunkciók

45 Az OSD menü megnyitásához nyomja meg a(z) gombot. A menü a következő főmenükből áll. Alább, a menüpontok melletti hivatkozásokra kattintva további tudnivalók ismerhetők meg. 1. Kép menü (lapozzon ide: 45. oldal) 2. Hangbeáll. menü (lapozzon ide: 52. oldal) 3. Kijelző menü (lapozzon ide: 53. oldal) 4. Rendszerbeállítás : Alapszintű menü (lapozzon ide: 54. oldal) 5. Rendszerbeállítás : Speciális menü (lapozzon ide: 55. oldal) 6. Információ menü (lapozzon ide: 57. oldal) Az elérhető menük a csatlakoztatott videoforrásoktól vagy a specifikus beállításoktól függően eltérőek lehetnek. A nem elérhető menüpontok szürkén jelennek meg. A menüpontokon a nyíl gombok ( / / / ) segítségével lehet végighaladni. A(z) gomb segítségével megerősítheti a menüpont kiválasztását. A(z) Speciális OSD menüről a(z) Alap OSD menüre történő váltáshoz lapozzon ide: 37. oldal. Kép menü Kép mód Almenü Funkciók és leírásuk Olyan előre beállított kép mód kiválasztására szolgál, amely leginkább illik az üzemelés körülményeihez és a bemenőjel képtípusához. Az előre beállított kép módokat alább ismertetjük: Világos: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Grafika (srgb): A mód az állóképes perezentációkhoz a legideálisabb, ahol alapvetően képeket és csak kevés szöveget jelenítenek meg. Az opció egy kevés háttérvilágítást igényel. Mozgókép: A mód a prezentációs videovetítésekhez a legideálisabb. Az opció egy kevés háttérvilágítást igényel. Előadások: A mód a diaképes perezentációkhoz a legideálisabb, ahol alapvetően szöveget és csak kevés képet jelenítenek meg. Az opció egy kevés háttérvilágítást igényel. Mozi (Film): A kiegyensúlyozott színtelítettség és kontraszt, valamint az alacsony fényerősség leginkább otthoni filmek megtekintésére alkalmas ott, ahol gyenge a háttérvilágítás. Élénk szín: Maximalizálja a vizuális effektusokat és a képeket világosan élénk színekkel jeleníti meg. Felhasználó: Előhívja a testre szabott beállításokat. A részleteket lásd a(z) Speciális OSD-menü megnyitása után a következő fejezetben: Felh. mód kezelése. Menüfunkciók 45

46 Almenü Funkciók és leírásuk A funkciók csak akkor érhetők el, ha a(z) Kép mód beállítás Felhasználó lehetőségre van állítva. Beállítások betöltése innen: Lehetővé teszi egy előre beállított kép mód manuális állítását, és annak elérhetővé tételét a képmód-listában. 1. Lépjen ide: Kép > Kép mód. Ezt követően válasszon a(z) Felhasználó lehetőség közül. 2. Nyomja meg a(z) gombot a(z) Felh. mód kezelése kiválasztásához, majd nyomja meg a(z) gombot. 3. A(z) Felh. mód kezelése ablakban válassza ki a(z) Beállítások betöltése innen: lehetőséget, majd nyomja meg a(z) gombot. 4. A(z) / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 5. Ha kész, nyomja meg a(z) és és gombokat a(z) Kép menühöz való visszatéréshez. Felh. mód kezelése 6. A(z) megnyomásával további, módosítani kívánt almenüt választhat ki, a(z) / gombokkal pedig átállíthatja az értékeket. A kiválasztott felhasználói mód a beállításoktól függ. Felh. mód átnevezése Válassza ki a testreszabott kép mód átnevezéséhez (Felhasználó). 1. Lépjen ide: Kép > Kép mód. Ezt követően válasszon a(z) Felhasználó lehetőség közül. 2. Nyomja meg a(z) gombot a(z) Felh. mód kezelése kiválasztásához. 3. A(z) Felh. mód kezelése ablakban válassza ki a(z) Felh. mód átnevezése lehetőséget, majd nyomja meg a(z) gombot. 4. A(z) Felh. mód átnevezése ablakban a(z) / / / gombok segítségével válassza ki a kiválasztott módhoz a kívánt karaktereket. 5. Ha kész, nyomja meg a(z) és gombokat a kilépéshez. 46 Menüfunkciók

47 Fényerő Almenü Funkciók és leírásuk A kép fényerejét állítja. A beállítást úgy végezze el, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Minél nagyobb az érték, annál fényesebb a kép, és minél alacsonyabb az érték, annál sötétebb a kép. Kontraszt A képen a sötét és a világos területek közötti eltérés fokát állítja. A(z) Fényerő vérték beállítása után állítsa be a(z) Kontraszt opciót a fehér csúcsérték szintjének beállításához. Minél magasabb az érték, annál nagyobb a kép kontrasztja. Color Enhancer (Színbővítő) A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videoképben. A kisebb értékekhez kevésbé telt színek tartoznak; az érték minimumra állításával a kép fekete-fehér képpé válik. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami irrealisztikus képet eredményez. A(z) Color Enhancer (Színbővítő) nem támogatott az RGB színrendszerben. Árnyalat A kép vörös és zöld színtónusát állítja. Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. A(z) Árnyalat nem támogatott az RGB színrendszerben. Pixel Enhancer (Pixelbővítő) A tárgy és háttere közötti színváltozást detektálja, hogy éles/éles élű képet és jobb felületeti textúrát biztosítson. Minél magasabb az érték annál több részlet látható a képen. Minél kisebb az érték annál kevesebb részlet látható a képen. Menüfunkciók 47
