SU964 Digitális projektor Felhasználói kézikönyv

Átírás

1 SU964 Digitális projektor Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági tudnivalók... 3 Áttekintés... 6 A csomag tartalma...6 Távirányító elemei...7 Távirányító használata...7 A projektor jellemzői...8 Projektor külső nézete...9 Kezelőszervek és működésük...10 Kezelőpanel...10 Távirányító...11 A projektor elhelyezése A hely kiválasztása...12 A vetített kép beállítása kívánság szerinti méretre...13 Vetítési méretek...14 A vetítőlencsék eltolása...15 Csatlakoztatás videoeszközhöz Előkészületek...16 HDMI eszközök csatlakoztatása...16 Komponens videoeszközök csatlakoztatása...17 Videoeszközök csatlakoztatása...17 Számítógép csatlakoztatása...18 Monitor csatlakoztatása...18 Több forrás csatlakoztatása HDBaseT kapcsolaton keresztül...19 A projektor használata A projektor bekapcsolása...20 Bemenőforrás kiválasztása...21 A menük használata...22 A projektor biztosítása...23 Biztonsági kábelzár használata...23 A jelszavas védelem használata...23 A vetített kép beállítása...26 A vetítési szög beállítása...26 A kép automatikus korrekciója...26 A képméret és élesség finombeállítása A képtorzulás kijavítása Az előre beállított és a felhasználói módok használata A kép-élesség finombeállítása Fejlett képminőség vezérlők A képarány kiválasztása Fal színének beállítása A kép elrejtése A vezérlőgombok zárolása A kép kimerevítése A hang beállítása A lámpa üzemmód beállítása A projektor vezérlése vezetékes LAN-hálózaton keresztül Működés magas tengerszint feletti környezetben A projektor kikapcsolása A képernyőmenük (OSD) További információk A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása A lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Garancia és copyright információk Tartalomjegyzék

3 Köszönjük, hogy választása a minőségi BenQ projektorra esett! Tervezésekor fontos szempont volt, hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban. Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet; - Ne helyezzen gyúlékony anyagot a projektor közelébe; - Ne használja bal-jobb irányban 10 foknál nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben megdöntött helyzetben. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása; - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében; - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet; 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. - Tűzriasztók közelébe; - Olyan helyekre, ahol a környezet hőmérséklete 35 feletti; - Olyan helyekre, amelyek tengerszint feletti magassága nagyobb mint 1500 méter méter Fontos biztonsági tudnivalók 3

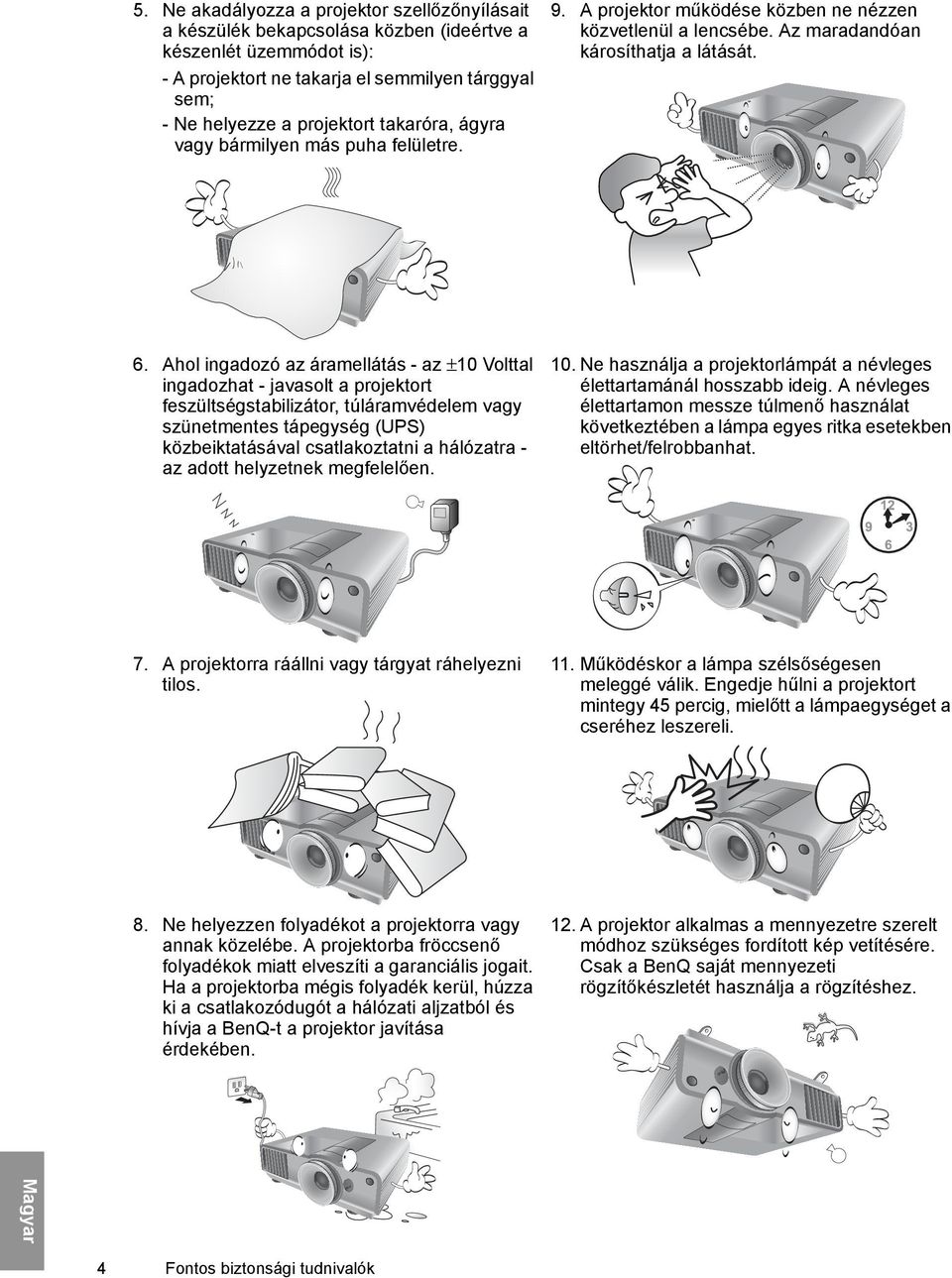

4 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is): - A projektort ne takarja el semmilyen tárggyal sem; - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. 4 Fontos biztonsági tudnivalók

5 13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. 15. Ne próbálja a projektort szétszerelni. A készülék belsejében található veszélyes magasfeszültség halált okozhat, ha az áram alatt lévő részhez ér. Az egyetlen, a felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Lásd a(z) 59. oldalon. Soha, semmilyen körülmények között se távolítsa el a többi burkolatot. A javítását/ karbantartását csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Megjegyzés Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. Fontos biztonsági tudnivalók 5

6 Digital Projector Quick Start Guide Áttekintés A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. projektor Távirányító Elemek Garanciajegy Felhasználói kézikönyv CD Rövid útmutató Hálózati kábel VGA kábel 6 Áttekintés

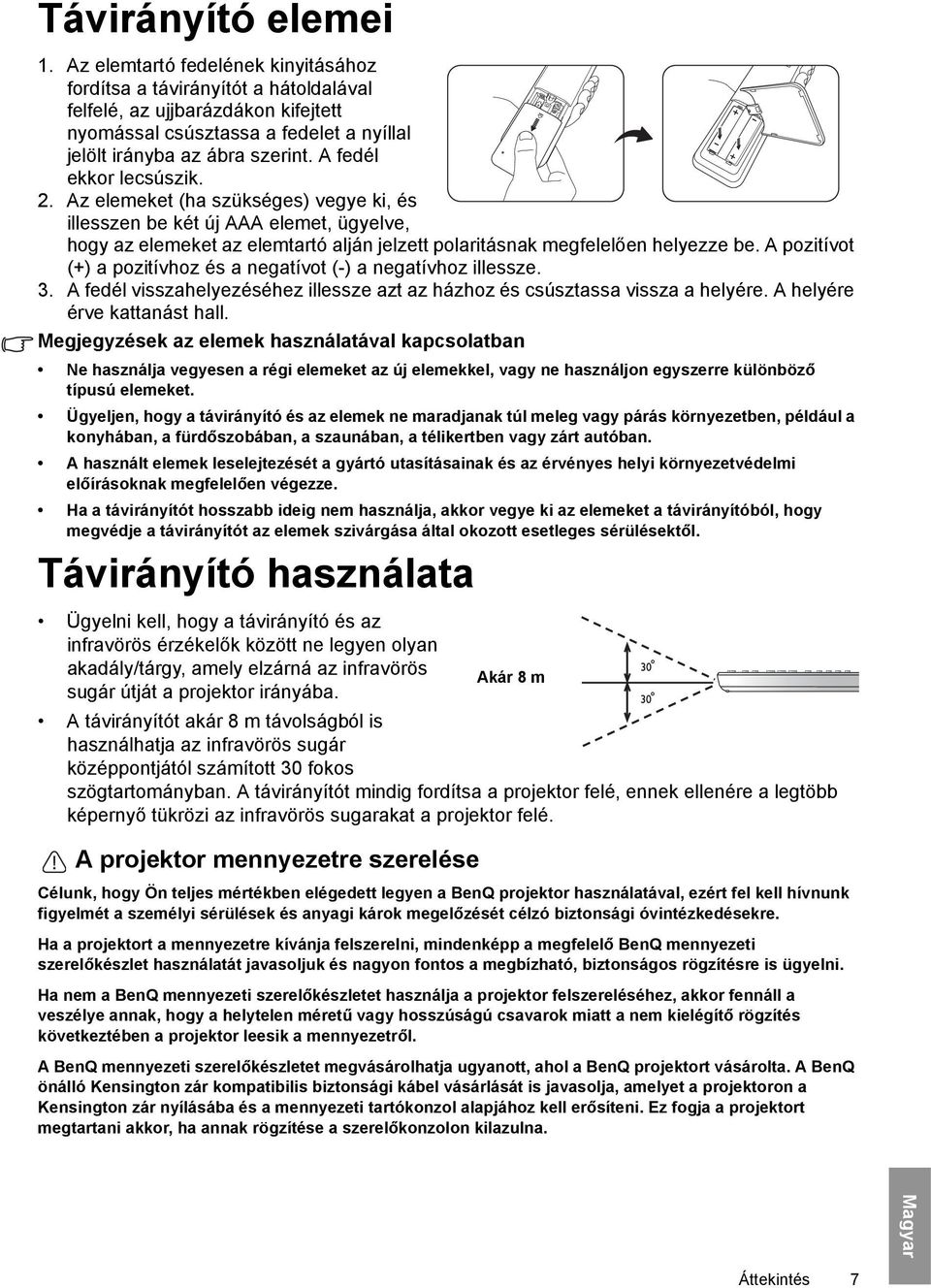

7 Távirányító elemei 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két új AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. A fedél visszahelyezéséhez illessze azt az házhoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. Megjegyzések az elemek használatával kapcsolatban Ne használja vegyesen a régi elemeket az új elemekkel, vagy ne használjon egyszerre különböző típusú elemeket. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Ha a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket a távirányítóból, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges sérülésektől. Távirányító használata Ügyelni kell, hogy a távirányító és az infravörös érzékelők között ne legyen olyan akadály/tárgy, amely elzárná az infravörös Akár 8 m sugár útját a projektor irányába. A távirányítót akár 8 m távolságból is használhatja az infravörös sugár középpontjától számított 30 fokos szögtartományban. A távirányítót mindig fordítsa a projektor felé, ennek ellenére a legtöbb képernyő tükrözi az infravörös sugarakat a projektor felé. A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, akkor fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. Áttekintés 7

8 A projektor jellemzői WUXGA felbontás A projektor a natív 1920x1200 képpontos (WUXGA) felbontásának köszönhetően kompatibilis a HDTV-kkel. Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, extrém magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Nagy fényerő A projektor extrém fényerővel rendelkezik, hogy a környezeti megvilágítás mellett is kitűnő képeket jeleníthessen meg, ellentétben a hagyományos projektorokkal. Élénk színmegjelenítés A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni. Gazdag szürkeárnyalatok Az automata gammavezérlés kiváló szürkeárnyalat megjelenítésről gondoskodik, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Intuitív lencse-elmozdítás A lencse-elmozdulást szabályozó intuitív vezérlővel flexibilisen állíthatja be a projektort. Számos input- és videoformátum A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, a kompozit videót, de a HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet. HDBaseT támogatás A projektor támogatja a HDBaseT kapcsolatot, amely lehetővé teszi, hogy egyszerre több készüléket csatlakoztasson a projektorhoz egy HDBaseT mátrixon keresztül (a csatlakoztatáshoz legfeljebb 100 méter hosszú, legalább CAT 5e minősítésű kábel szükséges). 3D funkció támogatása A 3D formátumú jelek támogatásának köszönhetően a projektorral még élethűbb körülmények között élvezheti a 3D filmeket, videókat és sporteseményeket. Professzionális kalibrálásvezérlés A legmagasabb teljesítményelvárásoknak való megfelelés érdekében a projektor OSD menüjéből elérhetők az Expert Mode (Szakértő mód) üzemmód beállításai is, melyeket a jóváhagyott ISF telepítők kalibrálhatnak a megfelelő eszközökkel. 8 Áttekintés

9 Projektor külső nézete Elöl és oldal nézet Hátul nézet A csatlakoztatás részleteit lásd Csatlakoztatás videoeszközhöz a következő oldalon: Alul nézet Vezérlőpanel (bővebben lásd Kezelőpanel a következő oldalon: 10.) 2. Lámpafedél 3. Szellőzőnyílás (meleg levegő kiáramlás) 4. Vetítő lencsék 5. Kensington zár nyílása 6. Szellőzőnyílás (hűtőlevegő beáramlás) 7. Elülső infravörös szenzor 8. Lencse-elmozdító kar 9. Váltakozó áramú hálózati kábel bemenet 10.Hátsó infravörös szenzor 11. Audiobemenet csatlakozó Audiokimenet csatlakozó 12.RJ45 LAN/HDBaseT bemeneti csatlakozó 13.HDMI port 14.Mini B típusú USB csatlakozó 15.RS-232 vezérlő csatlakozó A számítógép-/házimozi-vezérlő/automata rendszer csatlakoztatásához. 16.RGB jelkimeneti csatlakozó V-os egyenáramú kimenet Külső eszközök, például elektromos vászon vagy fényvezérlő berendezés, stb. indítására használatos. Csatlakoztatásuk módjáról kérdezze a forgalmazót. 18.RGB (PC)/Komponens video (YPbPr/ YCbCr) jelbemeneti csatlakozódugó 19.Komponens videojel bemenetek (BNC)/RGBHV 5 BNCs az RGB vagy a komponens (YPbPr), SD vagy HD videojelek csatlakoztatásához. 20.Videobemenet csatlakozó 21.Állítható láb 22.Furatok a mennyezeti rögzítéshez Áttekintés 9

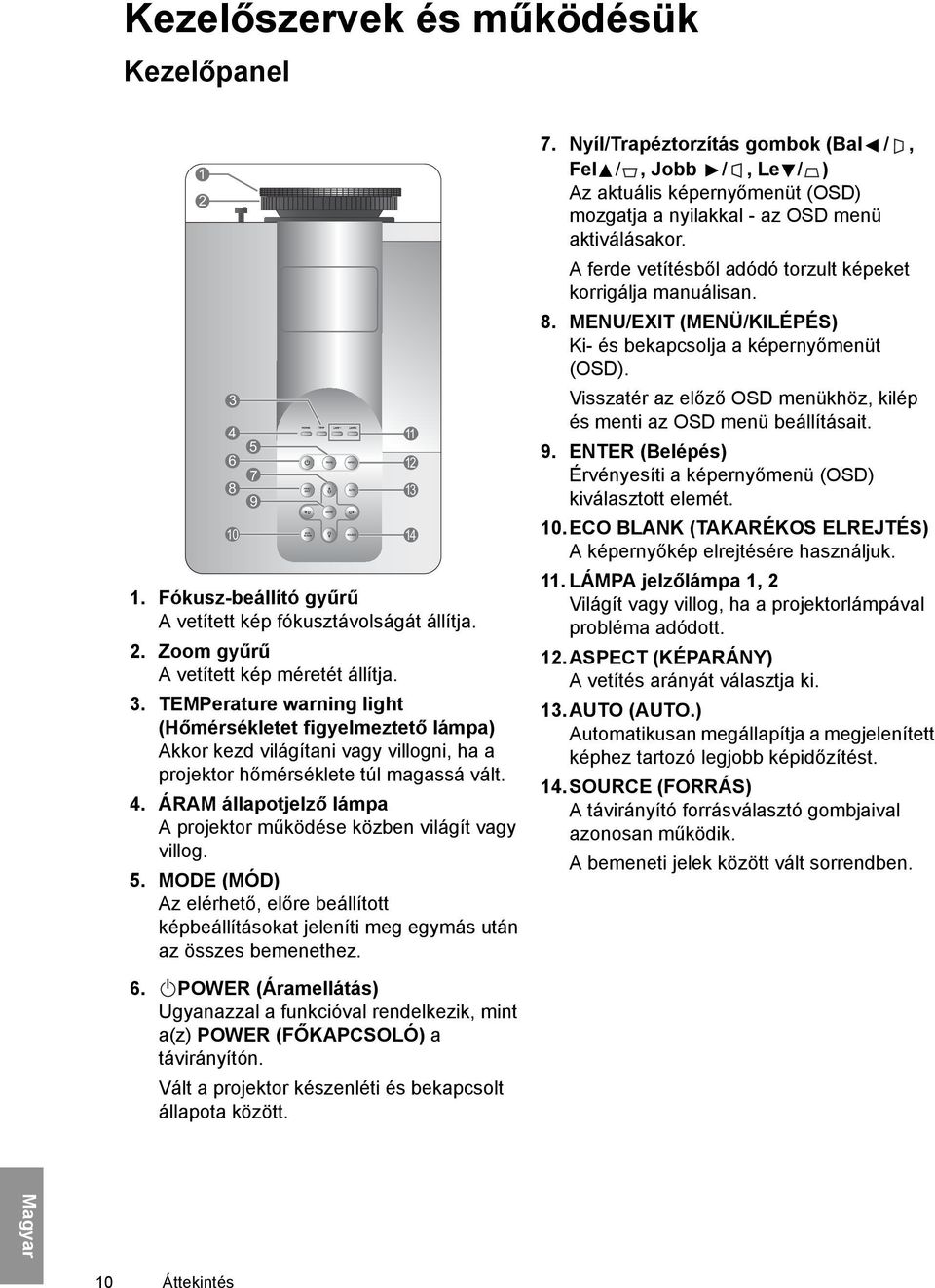

10 Kezelőszervek és működésük Kezelőpanel Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A vetített kép méretét állítja. 3. TEMPerature warning light (Hőmérsékletet figyelmeztető lámpa) Akkor kezd világítani vagy villogni, ha a projektor hőmérséklete túl magassá vált. 4. ÁRAM állapotjelző lámpa A projektor működése közben világít vagy villog. 5. MODE (MÓD) Az elérhető, előre beállított képbeállításokat jeleníti meg egymás után az összes bemenethez Nyíl/Trapéztorzítás gombok (Bal /, Fel /, Jobb /, Le / ) Az aktuális képernyőmenüt (OSD) mozgatja a nyilakkal - az OSD menü aktiválásakor. A ferde vetítésből adódó torzult képeket korrigálja manuálisan. 8. MENU/EXIT (MENÜ/KILÉPÉS) Ki- és bekapcsolja a képernyőmenüt (OSD). Visszatér az előző OSD menükhöz, kilép és menti az OSD menü beállításait. 9. ENTER (Belépés) Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. 10.ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk. 11. LÁMPA jelzőlámpa 1, 2 Világít vagy villog, ha a projektorlámpával probléma adódott. 12.ASPECT (KÉPARÁNY) A vetítés arányát választja ki. 13.AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez tartozó legjobb képidőzítést. 14. SOURCE (FORRÁS) A távirányító forrásválasztó gombjaival azonosan működik. A bemeneti jelek között vált sorrendben. II 6. POWER (Áramellátás) Ugyanazzal a funkcióval rendelkezik, mint a(z) POWER (FŐKAPCSOLÓ) a távirányítón. Vált a projektor készenléti és bekapcsolt állapota között. 10 Áttekintés

11 Távirányító Főkapcsoló ON (BE)/OFF (KI) Vált a projektor készenléti és bekapcsolt állapota között. 2. Forrásválasztó gombok Kiválasztja a megjelenítendő bemeneti forrást. 3. MENU/EXIT (MENÜ/KILÉPÉS) Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Nyíl/Trapéztorzítás gombok (Bal /, Fel /, Jobb /, Le / ) Az aktuális képernyőmenüt (OSD) mozgatja a nyilakkal - az OSD menü aktiválásakor. A ferde vetítésből adódó torzult képeket korrigálja manuálisan. 5. MODE/ENTER (MÓD/BELÉPÉS) A képernyőmenü (OSD) kiválasztott elemét aktiválja Attól függően, hogy melyik a kiválasztott bemenő jel, kiválaszt egy rendelkezésre álló képmódot. 6. ECO BLANK (TAKARÉKOS ELREJTÉS) A képernyőkép elrejtésére használjuk. 7. LASER (LÉZER) Látható lézerfény-mutatót bocsát ki a bemutatóhoz. A japán régióban nem érhető el Csak a japán régió esetén 8. QUICK INSTALL (GYORS TELEPÍTÉS) Megjeleníti a Gyors telepítés oldalt. Ez a billentyű a japán régióban használt távirányítóknál TEST (TESZT) jelzéssel látható. Funkcióját tekintve megegyezik a Gyors telepítés funkcióval. 9. FREEZE (Rögzítés) Kimerevíti a kivetített képet. 10.NETWORK SETTING (HÁLÓZATI BEÁLLÍTÁSOK) Közvetlenül belép a hálózati beállításokba. 11. Numerikus gombok. Számokat visz be a hálózati beállításokba. Az 1, a 2, a 3 és a 4 numerikus gombok a jelszó megadásakor nem használhatók. 12.AUTO (AUTO.) Automatikusan megállapítja a megjelenített képhez tartozó legjobb képidőzítést. 13. FORRÁS Kiválasztja a megjelenítendő bemeneti forrást. 14.VOLUME+ (HANGERŐ+)/VOLUME- (HANGERŐ-) Módosítja a hangerősséget. 15.BRIGHTNESS (FÉNYERŐ) A fényerőt állítja. 16.CONTRAST (KONTRASZT) A kontrasztot állítja. 17.MUTE (NÉMÍTÁS) A projektor hangját kapcsolja ki és be. 18.ASPECT (KÉPARÁNY) A vetítés arányát választja ki. 19.LAMP MODE (IZZÓ ÜZEMMÓDJA) A lámpa üzemmódját választja ki. A lézermutató LASER (LÉZER) használata A lézermutató egy professzionális segédeszköz a bemutatóhoz. Megnyomásakor piros fényt bocsát ki és a jelzőlámpa pirosan világít. A lézermutató nem játékszer. A szülőknek nem szabad megfeledkezniük a lézerenergia veszélyeiről, és ügyelniük kell arra, hogy a távirányító ne kerülhessen gyermekek kezébe. A lézerbe ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán. PIP (Kép a képben)nem érhető el ehhez a modellhez. Áttekintés 11

12 A projektor elhelyezése A hely kiválasztása A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. 1. Első: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátsó: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ehhez speciális hátsó vetítésre alkalmas vetítővászon szükséges. *A(z) Hátsó paramétert a projektor beállítása után állítsa be. 2. Előoldal, mennyezet: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. *A(z) Előoldal, mennyezet paramétert a projektor beállítása után állítsa be. 4. Hátoldal, mennyezet: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. *A(z) Hátoldal, mennyezet paramétert a projektor beállítása után állítsa be. *A projektor pozíciójának megadásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Rendszerbeáll: Alapszintű menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) / gombot a(z) Kivetítő telepítése lehetőség kijelöléséhez, majd nyomja meg a(z) / gombot a helyes pozíció eléréséig. 12 A projektor elhelyezése

13 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. A projektor négy állítható lábbal rendelkezik. Bővebben lásd: A vetítőlencsék eltolása a következő oldalon: 15. Lásd a(z) 14. oldalakon a diagramokat a vertikális eltolási értékekkel kapcsolatban a méret táblázatokban, amely méreteket a lencsék teljesen felfele vagy lefele eltolt állapotához határoztunk meg. Ha 16:10 arányú vásznat használt és a mért vetítési távolság 4,5 m (450 cm), akkor használja referenciaként a(z) A képernyő aránya 16:10-hez, a kivetített kép aránya 16:10-hez című részt. A legközelebbi érték a(z) Átlag oszlopban a 455 cm. A sorban előre haladva látható, hogy 100"-es vászonra lesz szükség. A(z) Vetítési távolság <D> [cm] a következő oldalon: 14 oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4,5 m mért vetítési távolsághoz a 90"-es, 110"- es és 120"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: A képtorzulás kijavítása a következő oldalon: 27. A projektor elhelyezése 13

14 Vetítési méretek 16:10 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <B> <D> <E> <C> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <F>: Vetítővászon <F> <G> <G>: Lencse középpont Átló <A> [hüvelyk (mm)] A képernyő aránya 16:10-hez, a kivetített kép aránya 16:10-hez Vetítővászon méretei Magasság <B> [cm] Szélesség <C> [cm] Vetítési távolság <D> [cm] Min. távolság (legnagyobb nagyítással) Átlag Max. távolság (legkisebb nagyítással) Legalacsonyabb/ legmagasabb lencse pozíció <E> [cm] 70 (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. 14 A projektor elhelyezése

15 A vetítőlencsék eltolása A lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Segítségével a projektort a vetítővászon közepére irányíthatja. A lencse-eltolást a kivetített kép magasságának vagy szélességének százalékában adjuk meg. Azt a kivetített kép vertikális vagy horizontális középpontjától való eltéréseként mérjük meg. A kar segítségével eltolhatja a lencséket tetszőleges irányba az engedélyezett tartományon belül - az Ön igényeinek megfelelően. A lencse-eltoló kar használata: 1. Oldja ki a kart, ehhez azt forgassa az óramutató járásával ellentétesen. 2. Mozgassa a kart, hogy módosítsa a kivetített kép helyét. 3. Zárja a kart, ehhez azt forgassa az óramutató járásával azonos irányba. Ha a vetítővászon pozíciója rögzített projektor Vetítővászon Elmozdítás tartománya Lencse középpont Ha a projektor pozíciója rögzített 90% 90% 30% 30% A kart ne húzza túl. A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd: A vetített kép beállítása a következő oldalon: 26. A projektor elhelyezése 15

16 Csatlakoztatás videoeszközhöz A projektort csatlakoztathatja tetszőleges videoeszközhöz, mint pl. DVD- vagy Blu-raylejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja asztali vagy laptop PChez vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI HDMI eszközök csatlakoztatása a következő oldalon: 16 Legjobb Komponens Videó Komponens videoeszközök csatlakoztatása a következő oldalon: 17 Jobb Videó Videoeszközök csatlakoztatása a következő oldalon: 17 Rendes Számítógép (D-SUB) Számítógép csatlakoztatása a következő oldalon: 18 Jobb Előkészületek Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja. 3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz. Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 6). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető. HDMI eszközök csatlakoztatása A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat-átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD- vagy Blu-ray-lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység, stb. Győződjön meg arról, hogy a HDMI jelhez a megfelelő bemeneti forrást választja ki, bővebben lásd: HDMI form. a következő oldalon: 51. HDMI kábel 16 Csatlakoztatás videoeszközhöz

17 Komponens videoeszközök csatlakoztatása Figyeljen oda, hogy a megfelelő színű kábeleket a megfelelő színű csatlakozókhoz csatlakoztassa. A videojelet adó eszközökhöz a BNC típusú komponens videocsatlakozódugókat mellékeltük. Az audio-csatlakozások csak referencia céllal készültek. Az önálló audiokábelt egy megfelelő erősítőhöz is csatlakoztathatja. A/V eszköz: DVD lejátszó, digitális beltéri egység, stb. Komponens kábel Audiokábel RGBHV kábel Hangszórók Audiokábel Videoeszközök csatlakoztatása Az audio-csatlakozások csak referencia céllal készültek. Az önálló audiokábelt egy megfelelő erősítőhöz is csatlakoztathatja. A/V eszköz Videokábel Audiokábel Hangszórók Audiokábel Ha a projektor és a videojelet adó készülék között már létrehozott komponens video-kapcsolatot, akkor a készülékhez nem kell újból csatlakozni kompozit videó használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor kérjük, ellenőrizze, hogy a videojelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás videoeszközhöz 17

18 Számítógép csatlakoztatása A VGA kábel segítségével csatlakoztassa a projektort számítógéphez. Asztali vagy hordozható számítógép 5 x BNC kábel VGA kábel Hangszórók Audiokábel Audiokábel Sok laptop esetében a külső videoport nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. A laptopja'billentyűkombinációra vonatkozó bővebb információkért olvassa el a laptopjához'mellékelt dokumentációt. Monitor csatlakoztatása A prezentációt a vetítővásznon kívül nyomon követheti egy monitorról is, ha van MONITORKIMENET csatlakozó is a projektoron. Ilyenkor a projektor MONITORKIMENET jelkimenetét csatlakoztathatja. vagy VGA kábel VGA - DVI átalakítókábel A(z) MONITORKIMENET csak akkor működik, ha a projektor PC csatlakozójához megfelelő D-Sub bemenet csatlakozik. Ha ezt a csatlakozási módszert szeretné használni, amikor a projektor készenléti állapotban van, akkor győződjön meg arról, hogy bekapcsolta a(z) Monitorkimenet funkciót a(z) Rendszerbeáll: Speciális menüben. Bővebben lásd: Monitorkimenet a következő oldalon: Csatlakoztatás videoeszközhöz

19 Több forrás csatlakoztatása HDBaseT kapcsolaton keresztül A HDBaseT egy szabványos csatlakozási forma, amely különböző vezérlőjelek segítségével egyesíti a HD digitális videót, a hangot, az Ethernet jelet és a hálózati ellátást. A jeleket egy legfeljebb 100 méter hosszú, legalább CAT5e minősítésű kábel továbbítja. A kereskedelmi forgalomban is kapható HDBaseT kapcsolómátrix segítségével több forrást is csatlakoztathat a projektorhoz a HDBaseT kapcsolaton keresztül. Az alábbi kép csak illusztráció; a tényleges elrendezés eltérő lehet. Hordozható számítógép Blu-ray-lejátszó Infravörös jeladó Vezérlő számítógép Projektor távirányítója Infravörös hosszabbító VGA IN YPbPr RJ45 Lan HDMI RS232 RJ45 HD Connect IR TX IR RX HDBaseT mátrix Blu-ray-lejátszó távirányítója projektor Ha kis helyen (pl. pár fős tárgyalóban) használja az infravörös hosszabbítót a HDBaseT mátrixszal, kapcsolja ki a projektor infravörös érzékelőit az interferencia megelőzése érdekében. RJ45 kábel csatlakoztatása esetén ügyeljen rá, hogy a kábelek ne tekeredjenek össze, máskülönben a jelek zavarhatják egymást, vagy rosszabb esetben meg is szakadhat a kapcsolat. Csatlakoztatás videoeszközhöz 19

20 A projektor használata Előkészületek 1. Csatlakoztassa, majd kapcsolja be az összes csatlakoztatott készüléket. 2. Ha még nem csatlakoztatta, akkor csatlakoztassa a projektor hátuljához a mellékelt hálózati kábelt. 3. Csatlakoztassa a hálózati kábel másik végét a fali dugaljhoz és kapcsolja azt be (ha van azon kapcsoló). Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt. A projektor bekapcsolása Kövesse a lenti lépéseket 1. Ellenőrizze, hogy a bekapcsolás visszajelző lámpája narancssárgán világít-e a bekapcsolás után. 2. A projektort bekapcsolni a projektoron található POWER (FŐKAPCSOLÓ) vagy a távirányítón található ON (BE) gomb megnyomásával lehet. Amint a lámpa világítani kezd, a Bekapcsolási dallamot hallhatja. A bekapcsolást jelző hang kikapcsolásának módját lásd Lekapcsolás: Be/kikapcsolási hangjelzés a következő oldalon: A ventillátorok bekapcsolnak és a vásznon az induló képernyő jelenik meg pár másodpercig, amíg a termék bemelegszik. A projektor a melegítés során nem reagál a parancsokra. 4. Ha jelszót kell megadni, akkor a nyíl billentyűk segítségével adja meg a hatjegyű jelszót. Bővebben lásd: A jelszavas védelem használata a következő oldalon: Nyomja meg a projektoron vagy a távirányítón a Source (Forrás) gombot vagy nyomja meg többször a(z) SOURCE (FORRÁS) gombot, míg a használni kívánt jelhez nem ér. Bővebben lásd: Bemenőforrás kiválasztása a következő oldalon: Ha a bejövő jel horizontális frekvenciája túllépi a projektor működési tartományát, akkor a No Signal (Nincs jel) üzenet jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a bemenőforrást le nem cseréli egy megfelelőre. A projektor kikapcsolás utáni közvetlen bekapcsolásakor a ventillátorok pár percig járhatnak a hűtés érdekében. A projektor indításához ismét nyomja meg a(z) II Főkapcsoló gombot a ventilátorok leállása és a Bekapcsolás állapotjelző narancssárga színre váltása után. 20 A projektor használata

21 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. A projektor a bekapcsoláskor megpróbál a legutoljára használt bemenőforráshoz csatlakozni, ahhoz, amit a projektor a lekapcsolása előtt használt. Videoforrás kiválasztásához: Távirányító használatával Nyomja meg az egyik Source (Forrás) gombot a távirányítón. Az OSD menü használata Nyomja meg előbb a(z) SOURCE (FORRÁS), majd a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) ENTER (Belépés) gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a vetítővásznon. Ha a projektorhoz több készülék csatlakozik, akkor a lépések megismétlésével megkeresheti a többi jelet is. A funkció használata:gyorskeresés Amennyiben szeretné beállítani, hogy a projektor automatikusan keressen jeleket: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot az OSD menü bekapcsolásához. 2. Nyomja meg a(z) / gombot a(z) Forrás menü kijelöléséhez. 3. Nyomja meg a(z) gombot a(z) Gyorskeresés menü kijelöléséhez. 4. Nyomja meg a(z) / a(z) Be funkció ki-, illetve bekapcsolásához. MEGJEGYZÉS: A projektor az érvényes bemeneti források keresése során felülről lefele ellenőrzi az elérhető jeleket, amit a forráskiválasztó sáv jelez. A projektor használata 21

22 A menük használata A projektor a különböző beállításokhoz egy többnyelvű képernyőmenüvel (OSD) rendelkezik. Az OSD menü szerkezete az alábbi. A lenti OSD képernyőképek referencia céllal készültek, azok eltérhetnek a tényleges megjelenítéstől. Főmenü ikon Főmenü Kép Kijelölés Kép mód Referencia mód Mozi Mozi Almenü Aktuális bemeneti forrás Fényerő Kontraszt Szín Árnyalat Élesség Speciális... Felh. mód átnevezése Képbeállítás visszaállítása Videó MENÜ Kilépés Állapot Az előző lapra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. Az OSD menü használatához kérjük, állítsa az OSD menüt az Ön által előnyben részesített nyelvre. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/ KILÉPÉS) gombot az OSD menü bekapcsolásához. Kép Kép mód Referencia mód Fényerő Kontraszt Szín Árnyalat Élesség Speciális... Felh. mód átnevezése Képbeállítás visszaállítása Videó 2. A(z) / gombokkal jelölje ki a(z) Rendszerbeáll: Alapszintű menüt Rendszerbeáll: Alapszintű Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Ellenőrző minta Mozi Mozi MENÜ Első Ki Kék BenQ Ki Kilépés 3. Nyomja meg a(z) gombot a(z) Nyelv kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot; ekkor megjelenik a nyelvek listája. Rendszerbeáll: Alapszintű Nyelv Kivetítő telepítése Menübeállítások Üzemi beállítások Távoli jelvevő Panel gombjainak lezárása Háttérszín Indítóképernyő Ellenőrző minta Videó MENÜ Kilépés 4. Az / / / gombok használatával válassza ki a kívánt nyelvet, majd nyomja meg a(z) ENTER (Belépés). Első Ki Kék BenQ Ki Videó MENÜ Kilépés gombot. 5. A kilépéshez és a beállítások mentéséhez nyomja meg kétszer* a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. 22 A projektor használata

23 A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyen kell elhelyezni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 5. elemet a(z) 9. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. A jelszó beállítása és a funkció kiválasztása után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása A jelszó beállítását és a(z) Bekapcsolási lezárás aktiválását követően a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / Adja meg a jelszót gombot, míg a(z) Rendszerbeáll: Speciális menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Biztonsági beállítások kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. MENÜ Törlés 3. Nyomja meg a(z) gombot a(z) Bekapcsolási lezárás kijelöléséhez, majd a(z) ki-, illetve bekapcsolásához nyomja meg a(z) /Bekapcsolási lezárás gombot. Erre a(z) Adja meg a jelszót oldal jelenik meg. 4. Ahogy a képen látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet jelöl (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a projektoron vagy a távirányítón a nyíl billentyűk megnyomásával adjon meg egy hat számjegyű számot jelszónak. Ha a funkciót először használja, akkor adja meg a projektor alapértelmezett jelszavát (1, 1, 1, 1, 1, 1), ehhez nyomja meg a nyíl gombot hatszor. A jelszó beállítása után az OSD menü a(z) Biztonsági beállítások oldalra tér vissza. FONTOS: A beírt számjegyek a vetítővásznon csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: 5. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. A projektor használata 23

24 Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hat számjegyű jelszót. Ha rossz jelszót ad meg, akkor a jelszó hibaüzenet jelenik meg három másodpercre, majd ezt a(z) Adja meg a jelszót oldal követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszavak esetére szóló eljárás a következő oldalon: 24. Ha egymást követően ötször nem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás 1. Győződjön meg arról, hogy a(z) Adja meg a jelszót oldal látható a vásznon. Nyomja meg a(z) AUTO (AUTO.) gombot. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. Jelszó előhívása Írja fel a törlési kódot, majd forduljon a BenQ ügyfélszolgálatához. Törlési kód: MENÜ Kilépés 24 A projektor használata

25 A jelszó megváltoztatása 1. A(z) Rendszerbeáll: Speciális > Biztonsági beállítások menüben nyomja meg a(z) / gombot a(z) Jelszóváltoztatás kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Jelszóváltoztatás oldal jelenik meg. 2. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik a(z) Adja meg az új jelszót üzenet. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd a(z) Jelenlegi jelszó megadása üzenet megjelenésekor újra próbálkozhat. A(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. 3. Írja be az új jelszót. FONTOS: A beírt számjegyek a vetítővásznon csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. 5. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 6. Az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához lépjen vissza a(z) Rendszerbeáll: Speciális > Biztonsági beállítások menüpontba. Jelölje ki a(z) Bekapcsolási lezárás opciót, majd válassza ki a(z) Ki opciót a(z) / gomb megnyomásával. Ekkor a(z) Adja meg a jelszót üzenet jelenik meg. Adja meg a jelenlegi jelszót. Ha a jelszót helyesen adta meg, akkor a rendszer visszalép az OSD menü Bekapcsolási lezárás lapjára, és a(z) Ki sorban a(z) Jelszó felirat jelenik meg. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd a(z) Adja meg a jelszót üzenet megjelenésekor újra próbálkozhat. A(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. Vegye figyelembe, hogy bár a jelszavas védelmet kikapcsolta, de a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne annak ismételt megadására, amikor megint aktiválni szeretné a jelszavas védelmet. A projektor használata 25

26 A vetített kép beállítása A vetítési szög beállítása A projektor alatt négy állítható láb található. Ezeket használhatja - szükség esetén - a projektor szögének módosításához. Csavarja befele vagy kifele a lábakat, hogy elérje a megfelelő vetítési szöget. Ha a vászon és a projektor nem merőleges egymáshoz képest, akkor a vetített kép egy vertikális trapézzá változik. Ennek korrekcióját lásd A képtorzulás kijavítása a következő oldalon: 27. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a(z) AUTO (AUTO.) gombot. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális jelforrás adatai három másodpercre megjelennek a képernyő sarkában. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. 26 A projektor használata

27 A képtorzulás kijavítása A trapéztorzítás akkor történik, ha a projektor nem merőleges a vászonra, ill. ha a kivetített kép trapéz alakúként jelenik meg, a következőkhöz hasonlóan: Két párhuzamos oldal (bal és jobb, vagy felül és alul), de szemmel láthatóan szélesebb az egyik oldalon. Nincsenek párhuzamos oldalak. A kép alakjának javítása a következő lépésekkel lehetséges. 1. Módosítsa a vetítési szöget. Mozgassa a projektort a vászon előtt úgy, hogy a lencsék középpontja essen a vászon közepére. 2. Ha a kép még most is torzított, vagy a projektort nem lehet az előbb ismertetett módon elhelyezni, akkor a képet manuálisan kell kijavítani. Távirányító vagy a projektor használatával i. Nyomja meg az egyik nyíl/trapéz gombot (Bal /, Fel /, Jobb /, Le / ) a(z) 2D trapéz oldal megjelenítéséhez. ii. További műveletekért lásd az alábbi iii. lépést. Az OSD menü használata i. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kijelző menüpont ki nem lesz jelölve. ii. Nyomja meg a(z) gombot a(z) 2D trapéz kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) 2D trapéz oldal jelenik meg. iii. Nyomja meg azt a trapéz ikont, amely a kivetített képalakkal szemben található. Addig nyomja ugyanazt a gombot vagy a többi gombot, amíg az alak elfogadhatóvá nem változik. Az oldal alján található értékek a lenyomás közben változnak. Ha a gomb ismételt nyomogatásával az érték eléri a maximumot vagy a minimumot, akkor a kép alakja többé nem változik. A képet ebbe az irányba nem lehet tovább változtatni. Két párhuzamos oldal Nyomja meg ezt: / Nyomja meg ezt: / Nincsenek párhuzamos oldalak Nyomja meg ezt: /. Nyomja meg ezt: / A projektor használata 27

28 Az előre beállított és a felhasználói módok használata Előre beállított mód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemeneti forrás képtípusának megfelelően választhat. Az Ön igényeinek megfelelő képmód kiválasztásához: A(z) MODE (MÓD) gomb ismételt megnyomásával válassza ki a megfelelő módot. Az OSD menü használata 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kép menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Kép mód lehetőség kijelöléséhez. 3. A(z) / gombokkal válassza ki a megfelelő módot. A módok olyan előre beállított értékeket tárolnak, amelyek a lejjebb ismertetett számos vetítési módokhoz használhatók: Mozi: Színes filmek, videoklippek digitális fényképezőgépről vagy DV eszközről való lejátszásához ajánlott. Dinamikus: Maximalizálja a vetített kép fényerejét. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. Bemutató: Prezentációkhoz ajánlott. A mód kihangsúlyozza a fényerőt, hogy megfeleljen a PC vagy laptop színeinek. srgb: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint a számítógépes grafika és a rajzoló alkalmazások, például AutoCAD megtekintésére. 3D: A projektoron lehetőség van játszani 3D-kompatibilis videoeszközök és tartalmak által átvezetett háromdimenziós (3D) tartalmakkal, így játékkonzolokkal (3D-s játéklemezek révén), 3Ds Blu-ray-lejátszókkal (3D-s Blu-ray lemezek révén), 3D-s TV-vel (3D-s csatornák révén) stb. 3D-tartalmak nézése közben: A kép kissé eltorzultnak látszódhat, azonban ez nem jelent termékhibát. 3D-s tartalmak megtekintése közben tartson kellő mennyiségű szünetet. Fáradtság- vagy kényelmetlenség érzet esetén fejezze be a 3D-s tartalmak megtekintését. 3D-s tartalmak megtekintésekor tartson legalább háromszor akkora távolságot a vászontól, mint amekkora a vászon valódi magassága. A gyerekek, fényre nagyon érzékeny emberek, szívproblémával vagy egyéb egészségügyi problémával rendelkező emberek tartózkodjanak a 3D tartalmak megtekintésétől. 1. felhasználói/2. felhasználói: A testreszabott beállításokat lehet előhívni velük. Bővebben lásd: A(z) 1. felhasználói/2. felhasználói mód beállítása a következő oldalon: 29. A kiválasztott képmód finombeállítása Az előre meghatározott képmódbeállítások a(z) Kép menüpontban található paraméterek segítségével módosíthatók. A képmód finomhangolásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kép menüpont ki nem lesz jelölve. 28 A projektor használata

29 2. A(z) megnyomásával jelölje ki azt az elemet, amit módosítani szeretne, majd a(z) / gombokkal állítsa be a megfelelő értéket. A kiválasztását a projektor automatikusan tárolja, és azt az adott bemeneti forráshoz társítja. Bővebben lásd: A kép-élesség finombeállítása a következő oldalon: 30 és Fejlett képminőség vezérlők a következő oldalon: 31. Minden egyes esetben, amikor a képmódot változtatja a projektor az adott bemenethez tartozó beállításokat is a legutolsó képmódra változtatja. Ha megváltoztatja a bemeneti forrást, akkor a termék visszavált az adott bemenettel legutoljára használt képmódhoz és felbontáshoz. A(z) 1. felhasználói/2. felhasználói mód beállítása Két felhasználó által megadható mód is rendelkezésre áll, ha az aktuális képmódok nem felelnének meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a kiválasztott felhasználó mód kivételével). 1. A(z) Kép menüben jelölje ki a(z) Kép mód elemet és a(z) / gombokkal válassza ki a(z) 1. felhasználói vagy a(z) 2. felhasználói módot. 2. Nyomja meg a(z) gombot a(z) Referencia mód lehetőség kijelöléséhez. Ez a funkció csak akkor érhető el, ha a 1. felhasználói vagy a 2. felhasználói mód van kiválasztva a Kép mód almenüben. 3. A(z) / megnyomásával jelölje ki az ízléséhez legközelebb álló képmódot. 4. A változtatni kívánt almenü-elemet válassza ki a(z) megnyomásával, majd a(z) / segítségével állítsa be az értéket. Bővebben lásd: A kép-élesség finombeállítása a következő oldalon: 30 és Fejlett képminőség vezérlők a következő oldalon: Ha minden beállítást elvégzett, nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a beállítások mentéséhez és a menüből való kilépéshez. Felhasználó módok átnevezése Átnevezheti a(z) 1. felhasználói és a(z) 2. felhasználói elemeket olyan névre, amit a projektor felhasználói könnyen azonosíthatnak, és jól megérthetnek. Az új név max. 12 karakter hosszú lehet, és az angol ábécé betűit (A-Z, a-z), a számjegyeket (0-9) és a szóköz karaktert tartalmazhatja. A felhasználói módok átnevezéséhez: 1. Ellenőrizze, hogy a(z) 1. felhasználói vagy a(z) 2. felhasználói képmódot állította-e be. Ha jelenleg nem 1. felhasználói vagy 2. felhasználói módban van a projektor, akkor a projektor automatikusan kiválasztja a(z) 1. felhasználói módot átnevezni kívánt felhasználói módként. 2. A(z) Kép menüben jelölje ki a(z) Felh. mód átnevezése elemet, majd nyomja meg a(z) ENTER (Belépés) gombot a virtuális billentyűzet megjelenítéséhez. 3. A kívánt név beírásához szükséges betűket a(z) / / / és ENTER (Belépés) gombokkal választhatja ki a virtuális billentyűzeten. 4. Ha kész, nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a virtuális billentyűzet bezárásához. A képmód visszaállítása A(z) Kép menüpontban elvégzett összes módosítás egyetlen gombnyomással visszaállítható a gyári alapértékekre a(z) Alapérték menüpont kijelölését követően. A képmód visszaállítása a gyári alapértelmezett értékekre: 1. A(z) Kép menüben jelölje ki a(z) Kép mód elemet és a(z) / gombokkal válassza ki azt a képmódot (ideértve a(z) 1. felhasználói vagy a(z) 2. felhasználói opciót), amit vissza szeretne állítani. 2. A(z) gomb megnyomásával jelölje ki a(z) Képbeállítás visszaállítása elemet, majd nyomja meg a(z) ENTER (Belépés) gombot. A projektor használata 29

30 3. A(z) / gomb segítségével válasszon a Jelenlegi és az Összes képmód közül, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a megerősítést kérő üzenet jelenik meg. 4. A(z) / gombokkal jelölje ki a(z) Alapérték elemet, majd nyomja meg a(z) ENTER (Belépés) gombot. A képmód erre visszaáll a gyári alapértelmezett beállításokra. 5. Ismételje meg a(z) 1-4 lépéseket, ha a többi képmódot is vissza szeretné állítani. A következő értékek továbbra is megmaradnak: Színhőmérséklet, Színhőmérséklet finombeállítása, Gamma kivál.. Ne tévessze össze az ebben a menüpontban található Képbeállítás visszaállítása funkciót a(z) Összes beállítás alapértékre menüpontban található Rendszerbeáll: Speciális funkcióval. A(z) Összes beállítás alapértékre funkció a rendszer szinte összes beállítását visszaállítja a gyári alapértékekre. Bővebben lásd: Összes beállítás alapértékre a következő oldalon: 55. A kép-élesség finombeállítása Függetlenül attól, hogy melyik képmódot választotta ki, a beállításokat finomhangolhatja az adott prezentáció igényeinek megfelelően. A beállításokat az OSD menüből való kilépéskor a rendszer az előre beállított módnál menti. Beállítás Fényerő Jelölje ki a(z) Fényerő elemet a(z) Kép menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal. Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép annál sötétebb lesz. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Beállítás Kontraszt Jelölje ki a(z) Kontraszt elemet a(z) Kép menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal. Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezzel a funkcióval állíthatja be a kiválasztott bemenetnek és megtekintési környezetnek leginkább megfelelő legmagasabb fehérszintet, miután elvégezte a(z) Fényerő menüpont beállítását. Beállítás Szín Jelölje ki a(z) Szín lehetőséget a(z) Kép menüpontban, majd az értékek módosításához nyomja meg a(z) / gombot a projektoron vagy a távirányítón. A kisebb értékekhez kevésbé telt színek tartoznak; az érték minimumra állításával a kép feketefehér képpé válik. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami irrealisztikus képet eredményez. Beállítás Árnyalat Jelölje ki a(z) Árnyalat elemet, és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal. Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Beállítás Élesség Jelölje ki a(z) Élesség elemet és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal. Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép A projektor használata

31 A(z) Fényerő, Kontraszt funkciókat elérheti a távirányító BRIGHTNESS (FÉNYERŐ), CONTRAST (KONTRASZT) gombjainak megnyomásával is, amire megjelenik az állítócsúszka; az értékeket a(z) / gombokkal állíthatja. Fejlett képminőség vezérlők A(z) Kép > Speciális... menüben további haladó beállítási lehetőségeket találhat, amelyeket saját igényeinek megfelelően állíthat be. A beállítások módosításához és az OSD menü bezárásához nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. Beállítás folyamatban Feketeszint Jelölje ki a(z) Feketeszint elemet, majd nyomja meg a(z) / gombot a projektoron vagy a távirányítón a(z) 0 IRE vagy a(z) 7,5 IRE elem kiválasztásához. A videojel szürkeárnyalatát IRE egységekben mérjük. Egyes helyeken, ahol az NTSC szabványt használják a TV-hez a szürkeárnyalatot a 7,5 IRE (fekete) IRE (fehér) tartományban mérik, más területeken, ahol a PAL vagy a japán NTSC szabványt használják a szürkeárnyalatot a 0 IRE (fekete) IRE (fehér) tartományban mérik. Javasoljuk, hogy ellenőrizze a bemeneti forrást, és állapítsa meg, hogy az 0 IRE-t vagy 7,5 IRE-t használt, majd ennek megfelelően állítsa be a készüléket. Zajcsökkentés beállítása A kivetített kép lehet statikus vagy zajos is. Zajcsökkentés Csökkenti a különböző médialejátszók által keltett elektromos képzajt. Minél magasabb az érték, annál kevesebb a zaj. A jobb képminőség eléréséhez: Jelölje ki a(z) Zajcsökkentés elemet, és állítsa be a szintet a projektoron vagy a távirányítón található / gombokkal. Színhőmérséklet választása* Jelölje ki a(z) Színhőmérséklet elemet, és állítsa be annak értékét a projektoron vagy a távirányítón található / gombokkal. Számos színhőmérséklet közül választhat. 1. Natív izzó: a lámpa eredeti színhőmérsékletével és magasabb fényerővel. A beállítás használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor jól megvilágított helyiségben kell képeket kivetíteni. 2. Meleg: A képek vöröses fehérnek látszanak. 3. Normál: Megőrzi a fehér normál színét. 4. Hideg: A képek kékes fehérnek látszanak. *A színhőmérsékletről: Sok különböző árnyalat létezik, amelyek bizonyos célokra "fehérnek" számítanak. A színhőmérséklet az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony színhőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér kékebbnek tűnik. A projektor használata 31

32 Tetszőleges színhőmérséklet beállítása Tetszőleges színhőmérséklet beállításához: 1. Jelölje ki a(z) Színhőmérséklet elemet, és a projektoron vagy a távirányítón nyomja meg a(z) Hideg/Normál gombot a(z) Meleg, Natív izzó, vagy opció kiválasztásához. 2. Nyomja meg a(z) gombot a(z) Színhőmérséklet finombeállítása kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Színhőmérséklet finombeállítása oldal jelenik meg. 3. A(z) / gombokkal jelölje ki azt az elemet, amit módosítani szeretne, majd a(z) / gombokkal állítsa be az értéket. Vörös erősítés/zöld erősítés/kék erősítés: A vörös, a zöld és a kék kontrasztszintjét állítja. Vöröseltolás/Zöldeltolás/Kékeltolás: A vörös, a zöld és a kék fényerőszintjét állítja. 4. A beállítások mentéséhez és a kilépéshez nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. Gammabeállítás kiválasztása Jelölje ki a(z) Gamma kivál. elemet, és állítsa be annak értékét a projektoron vagy a távirányítón található / gombokkal. A gamma a bemeneti forrás és a kép fényerejének a viszonyát jelenti. Gamma 1,6/1,8/2,0/BenQ Válassza ki az Ön igényeinek megfelelő értéket. Gamma 2,2 Növeli a kép átlagos fényerejét. Jól használható a világos helyiségekben, tárgyalókban vagy a nappaliban. Gamma 2,4/2,5/2,6 A legjobban a sötét helyiségekben használható a filmek nézéséhez. Gamma 2,8 A legjobb azon filmeknél, amelyek többségében sötét jeleneteket tartalmaznak. Nagy fényerő Alacsony kontraszt Alacsony fényerő Magas kontraszt Beállítás Brilliant Color Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűbb, élénkebb színeit. Ha a(z) Ki lehetőséget választja, akkor a(z) Brilliant Color funkciót letiltja. Színkezelés A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, a tárgyaló vagy a társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába. A színkezelést csak olyan állandó helyre történő felállítás esetén érdemes megfontolni, ahol a világítás szintje szabályozható, például a tárgyalókban, előadótermekben vagy színháztermekben. A színkezelés a finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha erre szükség lenne. A helyes színkezelés csak szabályozható és reprodukálható nézési viszonyok között érhető el. Szüksége lesz színmérő (színes fényt mérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a projektor csomagja nem tartalmazza, azonban a projektor értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat. 32 A projektor használata

33 A(z) 3D színkezelés funkció segítségével hat különböző színkészletet (RGBCMY) állíthat be a kedvenc színekre. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokhoz az értéktartományt és a telítettséget. A beállításhoz és a beállítások tárolásához: 1. A(z) Kép menüben jelölje ki a Speciális lehetőséget, és nyomja meg a(z) ENTER (Belépés) gombot. Ezt követően jelölje ki a(z) 3D színkezelés elemet, majd nyomja meg a(z) Sárga Piros ENTER (Belépés) gombot. Erre a(z) 3D színkezelés oldal Zöld jelenik meg. 2. Jelölje ki a(z) Elsődleges szín lehetőséget, és a(z) / gomb segítségével válasszon a rendelkezésre álló színek közül: Bíborvörös Cián Piros, Zöld, Kék, Cián, Bíborvörös és Sárga. Kék 3. A(z) gombbal jelölje ki a(z) Range (Tartomány) elemet, és a(z) / gombokkal válassza ki azt a tartományt, amit módosítani szeretne. Minél nagyon a tartomány, annál nagyobb részt tartalmaz az a két szomszédos színből is. A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Például, ha a(z) Piros paraméterhez 0 tartományt állít be, akkor csak a tiszta piros színt választja ki. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is. A(z) gombbal jelölje ki a(z) Telítettség elemet, és módosítsa a színtelítettség szintjét a(z) / gombokkal. Ha a(z) Piros elemet választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti. A(z) Telítettség az adott szín mennyiségét jelzi a videoképen. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a 0 érték az adott színt teljes mértékben eltávolítja a képről. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, irrealisztikus lesz. 4. To leave and save the settings, press MENU/EXIT (MENÜ/KILÉPÉS). A projektor használata 33

34 A képarány kiválasztása A képoldalarány a képszélesség és a képmagasság hányadosa. A projektor alapértelmezett képaránya 16:10, míg a digitális TV-k rendszerint a 16:9, a legtöbb analóg TV és DVD-lejátszó pedig a 4:3 képarányt használja. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet a forrásképtől eltérő arányúra. A képeket lehet lineárisan nyújtani, hogy a teljes kép azonos módon nyúljon meg, de lehet nem lineárisan is, ami a képet torzítja. A vetített kép oldalarányának módosításához (a bemeneti oldalaránytól függetlenül): A vezérlőgomb használata 1. A jelenlegi beállítás megjelenítéséhez nyomja meg a(z) ASPECT (KÉPARÁNY) gombot. 2. A videojel formátumának és a megjelenítési igényeknek megfelelő képoldalarány kiválasztásához nyomja meg többször a(z) ASPECT (KÉPARÁNY) gombot. Az OSD menü használatával 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kijelző menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Képarány lehetőség kijelöléséhez. 3. A(z) / gombokkal válasszon a videojelnek és a megjelenítési igényeinek megfelelő képoldalarányt. A képarány 1. Auto.: A képet arányosan átméretezi úgy, hogy annak vízszintes vagy függőleges szélessége illeszkedjen a projektor saját felbontásához. Így a projektor kihasználja a képernyő legnagyobb részét, miközben a képarány is fennmarad. 16:10 kép 2. 4:3: A képet úgy méretezi, hogy az a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja :9: A képet úgy méretezi, hogy az a vetítővászon közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 16:9 arányú képekhez, mint az LCD monitorok, nagyfelbontású televízió és 16:9 képarányú DVD filmek képeihez, mivel a megjelenítés a képarányt nem módosítja :10: A kép skálázása a képernyő közepén történő megjelenítéshez (16:10 képarányban). Ez a legalkalmasabb választás a már eleve 16:10 oldalaránnyal rendelkező képekhez, mivel a megjelenítés nem módosítja az oldalarányt. 4:3 kép 16:9 kép 16:10 kép 5. Valós: A beállítás a képet pixel szinten felelteti meg (pixel a pixelhez), és nem változtatja, méretezi újra a kivetítés közepét. Ez használható a legjobban a számítógépes forrásokhoz. A fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is. 4:3 kép 34 A projektor használata

35 Fal színének beállítása Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. Számos előre beállított szín közül lehet választani: Világossárga, rózsaszín, világoszöld, kék, falitábla. A falszín kiválasztásához: 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Kijelző menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Fal színe lehetőség kijelöléséhez. 3. A(z) / gomb segítségével válassza ki azt a falszínt, amely leginkább hasonlít a vetítésre használt felület színéhez. A kép elrejtése Ha az előadó a hallgatóság teljes figyelmét magára szeretné vonni a bemutató alatt, akkor használja a(z) ECO BLANK (TAKARÉKOS ELREJTÉS) funkciót a vetített kép elrejtésére. Ha a funkció aktiválása csatlakoztatott bemenő hangjel mellett történik, a hang továbbra is hallható. A kikapcsolási időt a(z) Rendszerbeáll: Alapszintű > Üzemi beállítások > Képkikapcsolás időzítő menüben állíthatja be. Ha az üres vetítővásznon nincs tevékenység, akkor a projektor automatikusan visszatér a képhez az időtartam letelte után. Az időtartam 5 és 30 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás opciót. Nem számít, hogy a(z) Képkikapcsolás időzítő aktiválva van-e vagy sem, a távirányító vagy a projektor bármely más gombjának megnyomásával visszatérhet a képhez. Amint megnyomja a(z) ECO BLANK (TAKARÉKOS ELREJTÉS) gombot a projektor automatikusan visszatér a(z) Gazdaságos - Dupla módba. A vezérlőgombok zárolása Ha a projektor vezérlő billentyűit zárolja, akkor megakadályozhatja a beállítások véletlen elállítását (például a gyerekek által). Ha a(z) Panel gombjainak lezárása be van kapcsolva, akkor a projektoron semmilyen vezérlőgomb sem működik a(z) Főkapcsoló gombon kívül. A vezérlőpulton található gombok lezárása és feloldása: 1. Az OSD menüt nyissa meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával, majd a(z) / gombokkal jelölje ki a(z) Rendszerbeáll: Alapszintű menüt. 2. Nyomja meg a(z) gombot a(z) Panel gombjainak lezárása kijelöléséhez, majd a(z) funkció ki-/bekapcsolásához nyomja meg a(z) /Be gombot. Ekkor egy megerősítést kérő üzenet jelenik meg. 3. Nyomja meg a(z) / gombot az Igen válasz kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. A kép kimerevítése Nyomja meg a távirányítón a(z) FREEZE (Rögzítés) gombot a kép kimerevítéséhez. Ekkor a FREEZE (kimerevítés) szó jelenik meg a bal felső sarokban. A funkciót a távirányító vagy a projektor bármely gombbal hatástalaníthatja. Ha a képet kimerevíti a vetítővásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette. A projektor használata 35

36 A hang beállítása Az alábbi funkciók segítségével végzett hangbeállítások a projektor hangszóróját/hangszóróit befolyásolják. Ügyeljen arra, hogy a projektor audió bemenete helyesen legyen csatlakoztatva. Az audió bemenet csatlakoztatási módjával kapcsolatban lásd Csatlakoztatás videoeszközhöz a következő oldalon: 16. A forrás minden egyes módosításakor a projektor automatikusan átvált az adott forráshoz legutóbb megadott hangbeállításokra. Gyorskeresés közben a hangbeállítások nem módosíthatók. A(z) Hangbeállítások megnyitása: 1. Az OSD menüt nyissa meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával, majd a(z) / gombokkal jelölje ki a(z) Forrás menüt. 2. Nyomja meg a(z) gombot a(z) Hangbeállítások kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Hangbeállítások oldal jelenik meg. SRS A funkció engedélyezésével az SRS technológiát használhatja. A projektor térhangzást biztosíthat és a természetes hangzást is visszaállíthatja. Az SRS hangzás aktiválása: A(z) Hangbeállítások oldalon jelölje ki a(z) SRS elemet, és nyomja meg a(z) / gombot a(z) Be kiválasztásához. A hang elnémítása A hang átmeneti lekapcsolása: A(z) Hangbeállítások oldalon jelölje ki a(z) Némítás elemet, és nyomja meg a(z) / gombot a(z) Be kiválasztásához. Ha a távirányítón van MUTE (NÉMÍTÁS) gomb, akkor azzal ki- és bekapcsolhatja a projektor hangját. A hangerő beállítása A hangerősség módosításához nyomja meg a projektoron vagy a távirányítón a(z) VOLUME+ (HANGERŐ+)/VOLUME- (HANGERŐ-) gombot, vagy: A(z) Hangbeállítások oldalon jelölje ki a(z) Hangerő lehetőséget, majd a kívánt hangerő kiválasztásához használja a(z) / gombot. Magas hangok beállítása A magas hangok beállításához: A(z) Hangbeállítások oldalon jelölje ki a(z) Magas lehetőséget, majd a kívánt magashang-szint kiválasztásához használja a(z) / gombot. Mély hangok beállítása A mély hangok beállításához: A(z) Hangbeállítások oldalon jelölje ki a(z) Basszus lehetőséget, majd a kívánt mélyhang-szint kiválasztásához használja a(z) / gombot. Lekapcsolás: Be/kikapcsolási hangjelzés A csengőhang kikapcsolásának módja: A(z) Hangbeállítások oldalon jelölje ki a(z) Be/kikapcsolási hangjelzés elemet, és nyomja meg a(z) / gombot a(z) Ki kiválasztásához. A(z) megváltoztatásának egyetlen Be/kikapcsolási hangjelzésmódja a Be vagy Ki opció beállítása itt. A hang elnémítása vagy a hangerősség megváltoztatása nem befolyásolja a(z) Be/kikapcsolási hangjelzés elemet. 36 A projektor használata

37 A lámpa üzemmód beállítása Ez a projektor alkalmas dupla lámpás vetítésre, és többféle lámpa üzemmóddal rendelkezik a különböző célú felhasználásokra: Izzó üzemmódja Felhasználói előny Alkalmas környezet Normál - Dupla (Két lámpát használ normál módban) Gazdaságos - Dupla (Két lámpát használ gazdaságos üzemmódban) Normál - Egy alternatíva (A rövidebb üzemidővel rendelkező lámpa kiválasztása automatikus, használata normál üzemmódban) Gazdaságos - Egy opció (A rövidebb üzemidővel rendelkező lámpa kiválasztása automatikus, használata takarékos üzemmódban) A következő módszerek egyikének segítségével választhatja ki a kívánt izzó üzemmódot. Távirányító használatával: 1. Nyomja meg a távirányítón található Izzó üzemmódja gombot a lámpa üzemmód oldal megjelenítéséhez. 2. A(z) megnyomásával álljon a használni kívánt lámpamódra, majd nyomja meg a(z) ENTER (Belépés) gombot. Az OSD menü használata: Szuper fényerõsségû, tiszta képek Alkalmas magas megvilágítási szintű környezetben Folyamatos, non-stop működés kritikus viszonyok között A lámpa élettartamának meghosszabbítása Folyamatos, non-stop működés kritikus viszonyok között Az üzemidő meghosszabbítása A lámpacsere gyakoriságának csökkentése A lámpa élettartamának meghosszabbítása Az üzemidő meghosszabbítása A lámpacsere gyakoriságának csökkentése Nagy, jól megvilágított tárgyalótermek és auditóriumok Közepes, nagy méretű tanácstermek Normál méretű szobák Kis és közepes méretű helyiségek 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Rendszerbeáll: Speciális menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Izzó beállításai kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. 3. Nyomja meg a(z) gombot a(z) Izzó üzemmódja kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. 4. A(z) megnyomásával álljon a használni kívánt lámpamódra, majd nyomja meg a(z) ENTER (Belépés) gombot. Ha egy lámpa meghibásodik, a projektor automatikusan Normál - Egy alternatíva módba lép. Ilyenkor a(z) Normál - Dupla, Gazdaságos - Dupla és Gazdaságos - Egy opció beállítások nem érhetők el. A(z) Normál - Dupla/Gazdaságos - Dupla módból Normál - Egy alternatíva/gazdaságos - Egy opció módba és vissza történő váltáskor a lámpa módjának ismételt változtatása előtt várjon 90 másodpercet. Az egyes képmódok közötti váltás rövid idején a lámpa üzemmódok fényességében és színeiben kis változást lehet észrevenni. A projektor használata 37

38 A projektor vezérlése vezetékes LANhálózaton keresztül Vezetékes LAN Segítségével a projektor a számítógép böngésző alkalmazásából is kezelhető, ha a számítógép és a projektor is megfelelően ugyanahhoz a helyi hálózathoz csatlakozik. Vezetékes LAN-hálózat beállítása 1. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Rendszerbeáll: Speciális menüpont ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Sorozatport beállítása kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Sorozatport beállítása oldal jelenik meg. 3. Nyomja meg a(z) gombot a(z) Csatorna kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Csatorna oldal jelenik meg. 4. Nyomja meg a(z) gombot a(z) Vezetékes LAN kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. 5. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a(z) Rendszerbeáll: Speciális oldalra történő visszatéréshez. A(z) Vezetékes LAN konfigurálása Ha DHCP környezetet használ: 1. Egy RJ45 kábel egyik végét csatlakoztassa a projektor RJ45 LAN bemenetéhez, a másik végét pedig az RJ45 csatlakozóhoz. RJ45 kábel csatlakoztatása esetén ügyeljen rá, hogy a kábelek ne tekeredjenek össze, máskülönben a jelek zavarhatják egymást, vagy rosszabb esetben meg is szakadhat a kapcsolat. 2. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS), majd a(z) / gombot, míg a(z) Rendszerbeáll: Speciális menüpont ki nem lesz jelölve. 3. Nyomja meg a(z) gombot a(z) Hálózati beállítások kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Hálózati beállítások oldal jelenik meg. 4. Nyomja meg a(z) gombot a(z) Vezetékes LAN kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. Erre a(z) Vezetékes LAN oldal jelenik meg. 5. Nyomja meg a(z) gombot a(z) DHCP kijelöléséhez, és nyomja meg a(z) / gombot a(z) Be kiválasztásához. 6. Nyomja meg a(z) gombot a(z) Alkalmaz kijelöléséhez, majd nyomja meg a(z) ENTER (Belépés) gombot. 7. Lépjen vissza a(z) Rendszerbeáll: Speciális > Hálózati beállítások oldalra. 8. Nyomja meg a(z) gombot a(z) AMX eszköz-felfedezés kijelöléséhez, és nyomja meg a(z) / gombot a(z) Be vagy a(z) Ki opció kiválasztásához. Ha a(z) AMX eszköz-felfedezés beállítása Be, akkor a projektort az AMX vezérlő képes felismerni. 9. Várjon kb másodpercet, majd újra lépjen be a(z) Vezetékes LAN oldalra. 10.Ekkor megjelenik a(z) Projektor IP-címe, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállítás. Jegyezze fel a(z) Projektor IP-címe sorban szereplő IP-címet. Ha a(z) Projektor IP-címe még most sem jelenik meg, akkor kérjen segítséget a rendszergazdától. 38 A projektor használata

39 Ha nem DHCP környezetet használ: 1. Ismételje meg a fenti 1 4. lépéseket. 2. Nyomja meg a(z) gombot a(z) DHCP kijelöléséhez, és nyomja meg a(z) / gombot a(z) Ki kiválasztásához. 3. A(z) Projektor IP-címe, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállításokhoz vegye fel a kapcsolatot saját rendszergazdájával. 4. Nyomja meg a(z) gombot egy tetszőleges módosítandó elem kiválasztásához, majd nyomja meg a(z) ENTER (Belépés)gombot. 5. A(z) / gombokkal mozgassa a kurzort, majd a(z) / gombok megnyomásával adjon meg egy értéket. 6. A(z) ENTER (Belépés) gomb megnyomásával mentheti a beállításokat.. Ha nem szeretné a beállításokat elmenteni, akkor nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot. 7. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a(z) Hálózati beállítások oldalra történő visszatéréshez, nyomja meg a(z) gombot a(z) AMX eszköz-felfedezés kijelöléséhez, és nyomja meg a(z) / gombot a(z) Be vagy a(z) Ki opció kiválasztásához. 8. Nyomja meg a(z) MENU/EXIT (MENÜ/KILÉPÉS) gombot a menüből való kilépéshez. A projektor távvezérlése LAN-on keresztül Ha már ismeri a projektor IP címét és a projektor készenléti üzemmódban van, akkor a helyi hálózathoz csatlakoztatott tetszőleges számítógép segítségével vezérelheti a projektort. 1. Adja meg a projektor címét a böngésző címsorában, majd kattintson a Frissítés gombra. 2. Erre az eszköz távoli hozzáférés oldala nyílik meg. Az oldalon a projektor távirányítós vagy vezérlőpanelos vezérléséhez hasonló módon irányíthatja a projektort. ii i i ii Menü Autom. PC Blank (Kikapcsolás) Bemenet ( ) ( ) ( ) ( ) Bővebben lásd Távirányító a következő oldalon: 11. A képernyőmenü (OSD) kiválasztott OK elemét aktiválja A bemeneti forrás váltásához kattintson a megfelelő jelre. A forráslista a projektoron elérhető csatlakozók függvényében változik. A Videó a Videó jelet jelenti. A projektor használata 39

40 A Tools (Eszközök) oldal segítségével vezérelheti a projektort, konfigurálhatja a LAN vezérlő beállításokat és biztonságossá teheti a projektor távoli, hálózati elérését. i iii ii iv v i. Nevet adhat a projektornak, követheti annak helyét és az érte felelős személyt. ii. Módosíthatja a(z) LAN vezérlés beállítások elemeit. iii. A beállítás után a projektor hálózati hozzáférése jelszóval védett. iv. A beállítás után az eszközök oldalhoz való hozzáférés jelszóval védett. A módosítások után nyomja meg a Send (Küldés) gombot, hogy az adatokat elküldje a projektornak és az elmentse azokat. v. A Kilépés megnyomásával a távoli hálózati üzemeltetés oldalhoz juthat vissza. Kérjük, vegye figyelembe a lenti lista beviteli hossz korlátozásait (beleértve a szóközt és a központozás karaktereit is): Kategória eleme Beviteli hossz Karakterek max. száma Crestron Control (Crestron vezérlés) projektor Network Configuration (Hálózati konfiguráció) User Password (Felhasználói jelszó) Admin Password (Rendszergazda jelszó) IP-cím 16 IP ID (IP azonosító) 4 Port 5 Projektor neve 32 Helyszín 32 Assigned To (Megbízott) 32 DHCP (engedélyezve) (N/A) IP-cím 16 Alhálózati maszk 16 Alapértelmezett átjáró 16 DNS-kiszolgáló 16 Engedélyezve (N/A) New Password (Új jelszó) 26 Megerősítés 26 Engedélyezve (N/A) New Password (Új jelszó) 26 Megerősítés A projektor használata
