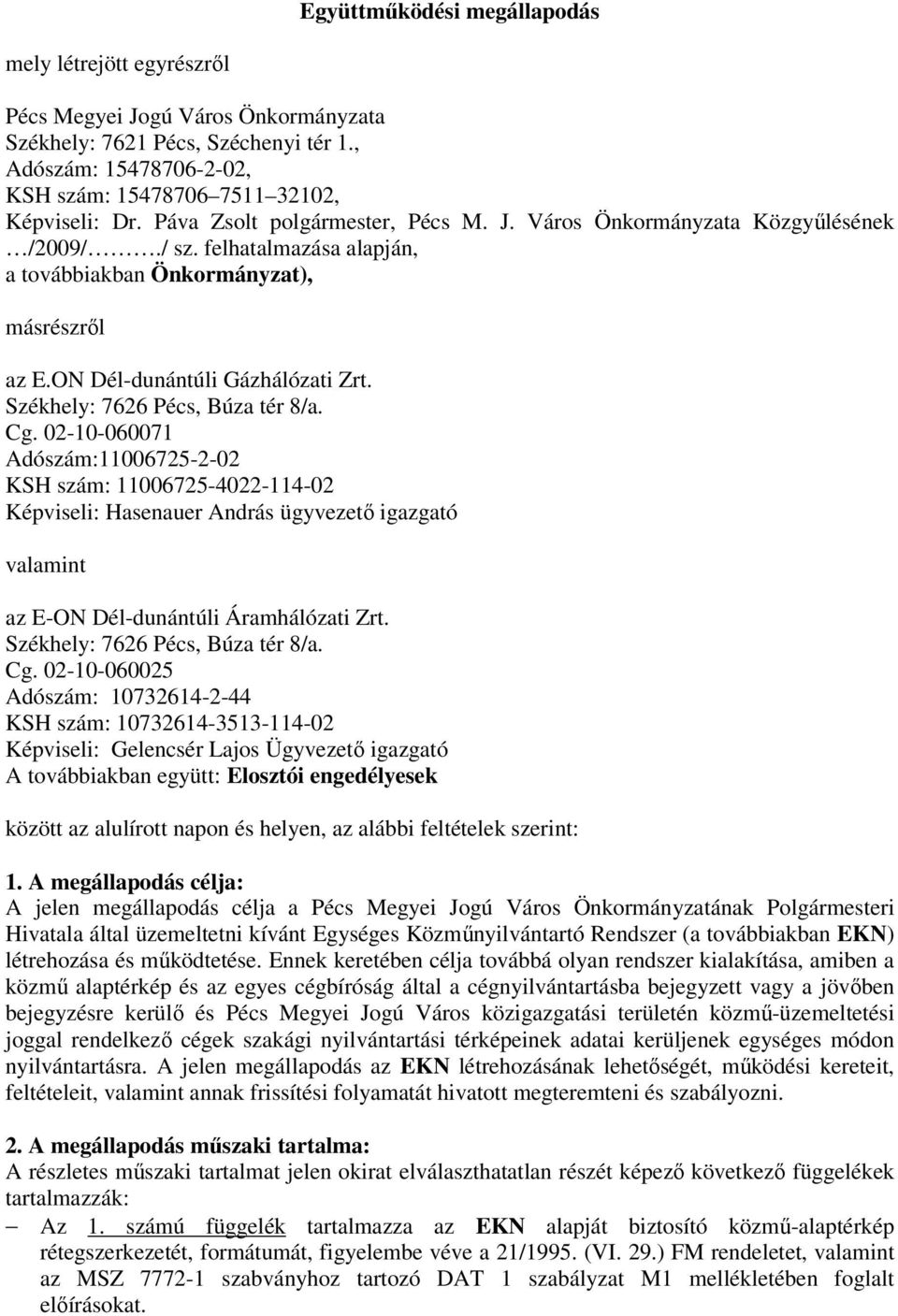

1 Együttműködési megállapodás mely létrejött egyrészről Pécs Megyei Jogú Város Önkormányzata Székhely: 7621 Pécs, Széchenyi tér 1., Adószám: , KSH szám: , Képviseli: Dr. Páva Zsolt polgármester, Pécs M. J. Város Önkormányzata Közgyűlésének /2009/./ sz. felhatalmazása alapján, a továbbiakban Önkormányzat), másrészről az E.ON Dél-dunántúli Gázhálózati Zrt. Székhely: 7626 Pécs, Búza tér 8/a. Cg Adószám: KSH szám: Képviseli: Hasenauer András ügyvezető igazgató valamint az E-ON Dél-dunántúli Áramhálózati Zrt. Székhely: 7626 Pécs, Búza tér 8/a. Cg Adószám: KSH szám: Képviseli: Gelencsér Lajos Ügyvezető igazgató A továbbiakban együtt: Elosztói engedélyesek között az alulírott napon és helyen, az alábbi feltételek szerint: 1. A megállapodás célja: A jelen megállapodás célja a Pécs Megyei Jogú Város Önkormányzatának Polgármesteri Hivatala által üzemeltetni kívánt Egységes Közműnyilvántartó Rendszer (a továbbiakban EKN) létrehozása és működtetése. Ennek keretében célja továbbá olyan rendszer kialakítása, amiben a közmű alaptérkép és az egyes cégbíróság által a cégnyilvántartásba bejegyzett vagy a jövőben bejegyzésre kerülő és Pécs Megyei Jogú Város közigazgatási területén közmű-üzemeltetési joggal rendelkező cégek szakági nyilvántartási térképeinek adatai kerüljenek egységes módon nyilvántartásra. A jelen megállapodás az EKN létrehozásának lehetőségét, működési kereteit, feltételeit, valamint annak frissítési folyamatát hivatott megteremteni és szabályozni. 2. A megállapodás műszaki tartalma: A részletes műszaki tartalmat jelen okirat elválaszthatatlan részét képező következő függelékek tartalmazzák: Az 1. számú függelék tartalmazza az EKN alapját biztosító közmű-alaptérkép rétegszerkezetét, formátumát, figyelembe véve a 21/1995. (VI. 29.) FM rendeletet, valamint az MSZ szabványhoz tartozó DAT 1 szabályzat M1 mellékletében foglalt előírásokat.

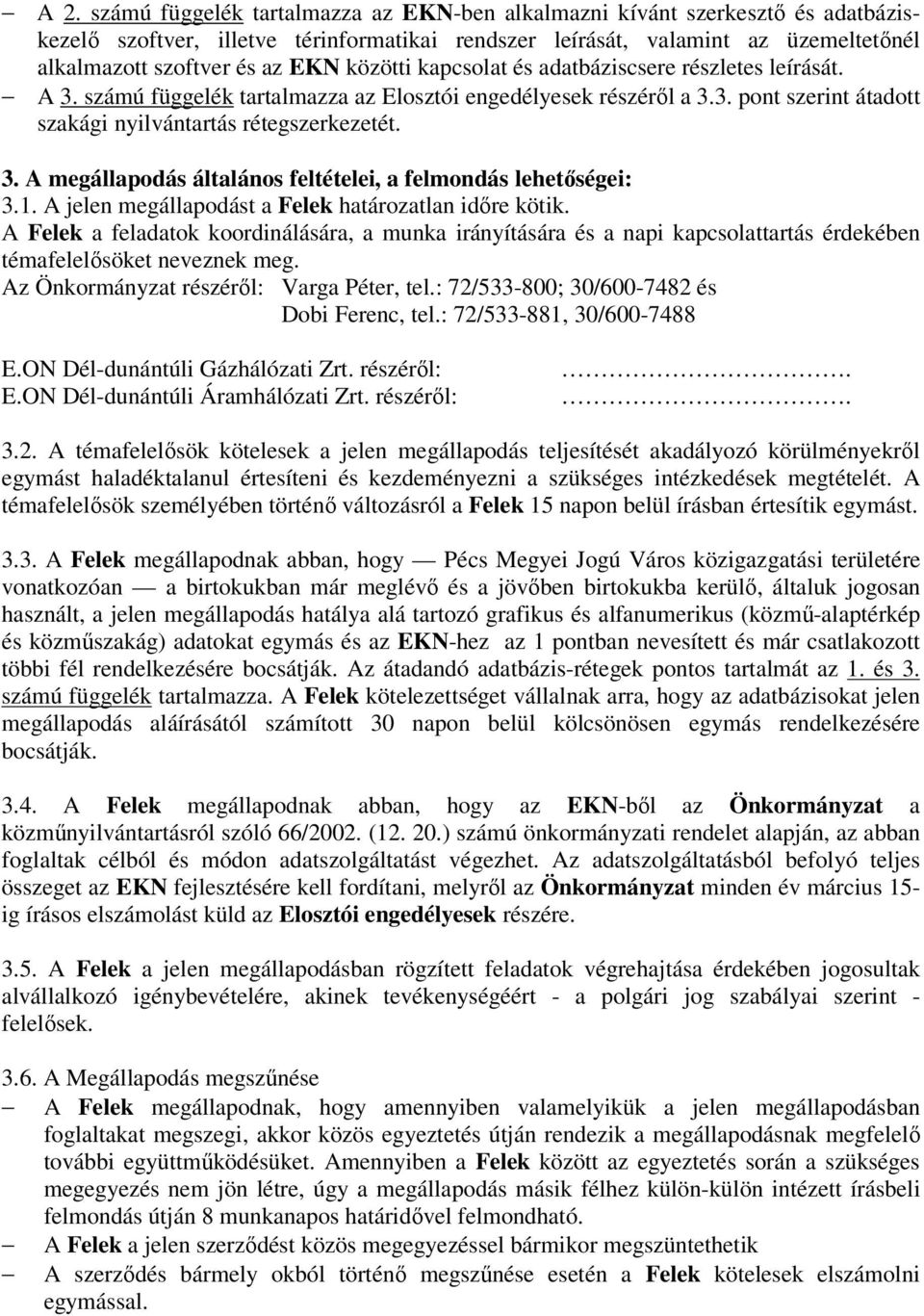

2 A 2. számú függelék tartalmazza az EKN-ben alkalmazni kívánt szerkesztő és adatbáziskezelő szoftver, illetve térinformatikai rendszer leírását, valamint az üzemeltetőnél alkalmazott szoftver és az EKN közötti kapcsolat és adatbáziscsere részletes leírását. A 3. számú függelék tartalmazza az Elosztói engedélyesek részéről a 3.3. pont szerint átadott szakági nyilvántartás rétegszerkezetét. 3. A megállapodás általános feltételei, a felmondás lehetőségei: 3.1. A jelen megállapodást a Felek határozatlan időre kötik. A Felek a feladatok koordinálására, a munka irányítására és a napi kapcsolattartás érdekében témafelelősöket neveznek meg. Az Önkormányzat részéről: Varga Péter, tel.: 72/ ; 30/ és Dobi Ferenc, tel.: 72/ , 30/ E.ON Dél-dunántúli Gázhálózati Zrt. részéről: E.ON Dél-dunántúli Áramhálózati Zrt. részéről: A témafelelősök kötelesek a jelen megállapodás teljesítését akadályozó körülményekről egymást haladéktalanul értesíteni és kezdeményezni a szükséges intézkedések megtételét. A témafelelősök személyében történő változásról a Felek 15 napon belül írásban értesítik egymást A Felek megállapodnak abban, hogy Pécs Megyei Jogú Város közigazgatási területére vonatkozóan a birtokukban már meglévő és a jövőben birtokukba kerülő, általuk jogosan használt, a jelen megállapodás hatálya alá tartozó grafikus és alfanumerikus (közmű-alaptérkép és közműszakág) adatokat egymás és az EKN-hez az 1 pontban nevesített és már csatlakozott többi fél rendelkezésére bocsátják. Az átadandó adatbázis-rétegek pontos tartalmát az 1. és 3. számú függelék tartalmazza. A Felek kötelezettséget vállalnak arra, hogy az adatbázisokat jelen megállapodás aláírásától számított 30 napon belül kölcsönösen egymás rendelkezésére bocsátják A Felek megállapodnak abban, hogy az EKN-ből az Önkormányzat a közműnyilvántartásról szóló 66/2002. ( ) számú önkormányzati rendelet alapján, az abban foglaltak célból és módon adatszolgáltatást végezhet. Az adatszolgáltatásból befolyó teljes összeget az EKN fejlesztésére kell fordítani, melyről az Önkormányzat minden év március 15- ig írásos elszámolást küld az Elosztói engedélyesek részére A Felek a jelen megállapodásban rögzített feladatok végrehajtása érdekében jogosultak alvállalkozó igénybevételére, akinek tevékenységéért - a polgári jog szabályai szerint - felelősek A Megállapodás megszűnése A Felek megállapodnak, hogy amennyiben valamelyikük a jelen megállapodásban foglaltakat megszegi, akkor közös egyeztetés útján rendezik a megállapodásnak megfelelő további együttműködésüket. Amennyiben a Felek között az egyeztetés során a szükséges megegyezés nem jön létre, úgy a megállapodás másik félhez külön-külön intézett írásbeli felmondás útján 8 munkanapos határidővel felmondható. A Felek a jelen szerződést közös megegyezéssel bármikor megszüntethetik A szerződés bármely okból történő megszűnése esetén a Felek kötelesek elszámolni egymással.

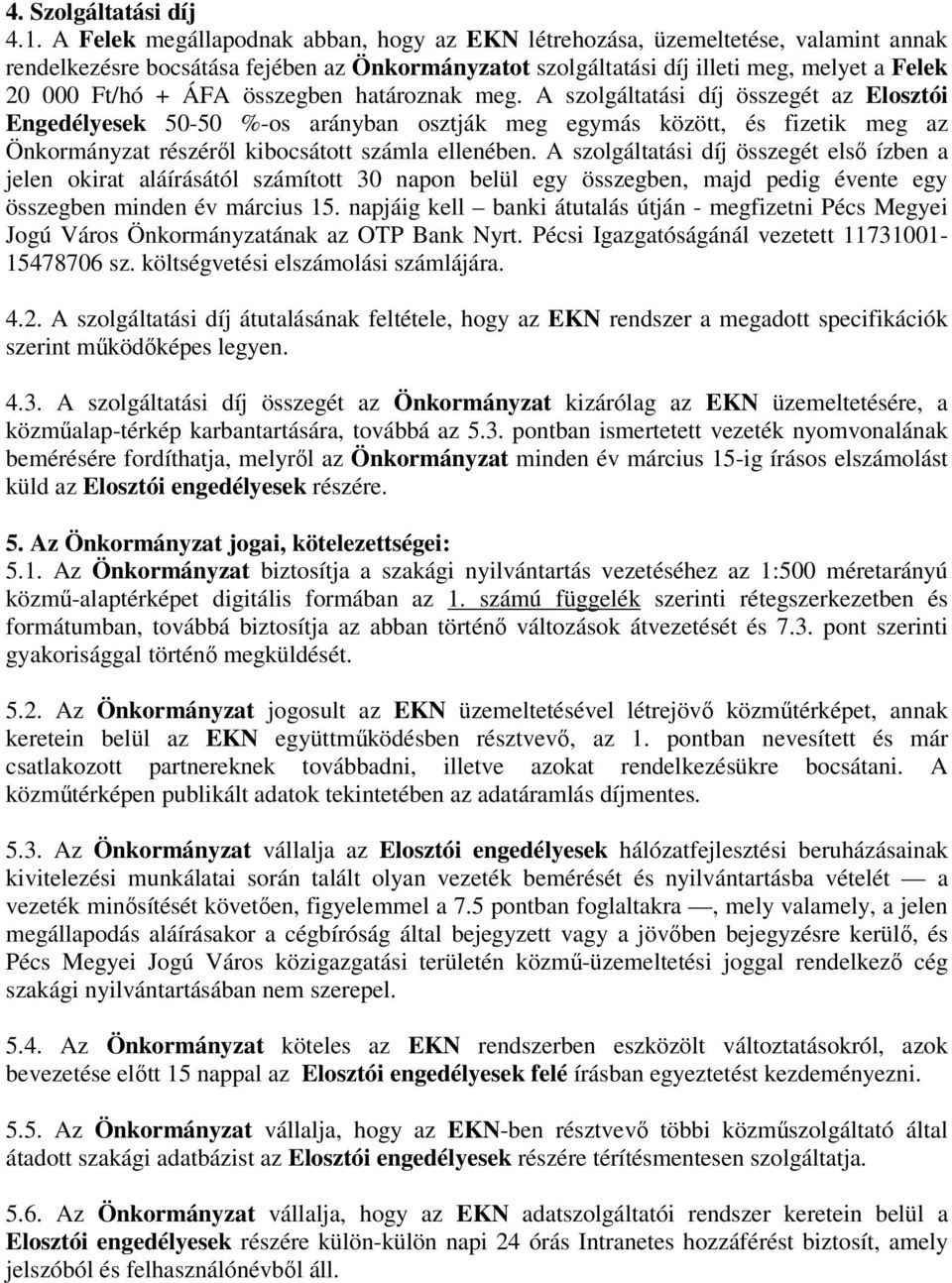

3 4. Szolgáltatási díj 4.1. A Felek megállapodnak abban, hogy az EKN létrehozása, üzemeltetése, valamint annak rendelkezésre bocsátása fejében az Önkormányzatot szolgáltatási díj illeti meg, melyet a Felek Ft/hó + ÁFA összegben határoznak meg. A szolgáltatási díj összegét az Elosztói Engedélyesek %-os arányban osztják meg egymás között, és fizetik meg az Önkormányzat részéről kibocsátott számla ellenében. A szolgáltatási díj összegét első ízben a jelen okirat aláírásától számított 30 napon belül egy összegben, majd pedig évente egy összegben minden év március 15. napjáig kell banki átutalás útján - megfizetni Pécs Megyei Jogú Város Önkormányzatának az OTP Bank Nyrt. Pécsi Igazgatóságánál vezetett sz. költségvetési elszámolási számlájára A szolgáltatási díj átutalásának feltétele, hogy az EKN rendszer a megadott specifikációk szerint működőképes legyen A szolgáltatási díj összegét az Önkormányzat kizárólag az EKN üzemeltetésére, a közműalap-térkép karbantartására, továbbá az 5.3. pontban ismertetett vezeték nyomvonalának bemérésére fordíthatja, melyről az Önkormányzat minden év március 15-ig írásos elszámolást küld az Elosztói engedélyesek részére. 5. Az Önkormányzat jogai, kötelezettségei: 5.1. Az Önkormányzat biztosítja a szakági nyilvántartás vezetéséhez az 1:500 méretarányú közmű-alaptérképet digitális formában az 1. számú függelék szerinti rétegszerkezetben és formátumban, továbbá biztosítja az abban történő változások átvezetését és 7.3. pont szerinti gyakorisággal történő megküldését Az Önkormányzat jogosult az EKN üzemeltetésével létrejövő közműtérképet, annak keretein belül az EKN együttműködésben résztvevő, az 1. pontban nevesített és már csatlakozott partnereknek továbbadni, illetve azokat rendelkezésükre bocsátani. A közműtérképen publikált adatok tekintetében az adatáramlás díjmentes Az Önkormányzat vállalja az Elosztói engedélyesek hálózatfejlesztési beruházásainak kivitelezési munkálatai során talált olyan vezeték bemérését és nyilvántartásba vételét a vezeték minősítését követően, figyelemmel a 7.5 pontban foglaltakra, mely valamely, a jelen megállapodás aláírásakor a cégbíróság által bejegyzett vagy a jövőben bejegyzésre kerülő, és Pécs Megyei Jogú Város közigazgatási területén közmű-üzemeltetési joggal rendelkező cég szakági nyilvántartásában nem szerepel Az Önkormányzat köteles az EKN rendszerben eszközölt változtatásokról, azok bevezetése előtt 15 nappal az Elosztói engedélyesek felé írásban egyeztetést kezdeményezni Az Önkormányzat vállalja, hogy az EKN-ben résztvevő többi közműszolgáltató által átadott szakági adatbázist az Elosztói engedélyesek részére térítésmentesen szolgáltatja Az Önkormányzat vállalja, hogy az EKN adatszolgáltatói rendszer keretein belül a Elosztói engedélyesek részére külön-külön napi 24 órás Intranetes hozzáférést biztosít, amely jelszóból és felhasználónévből áll.

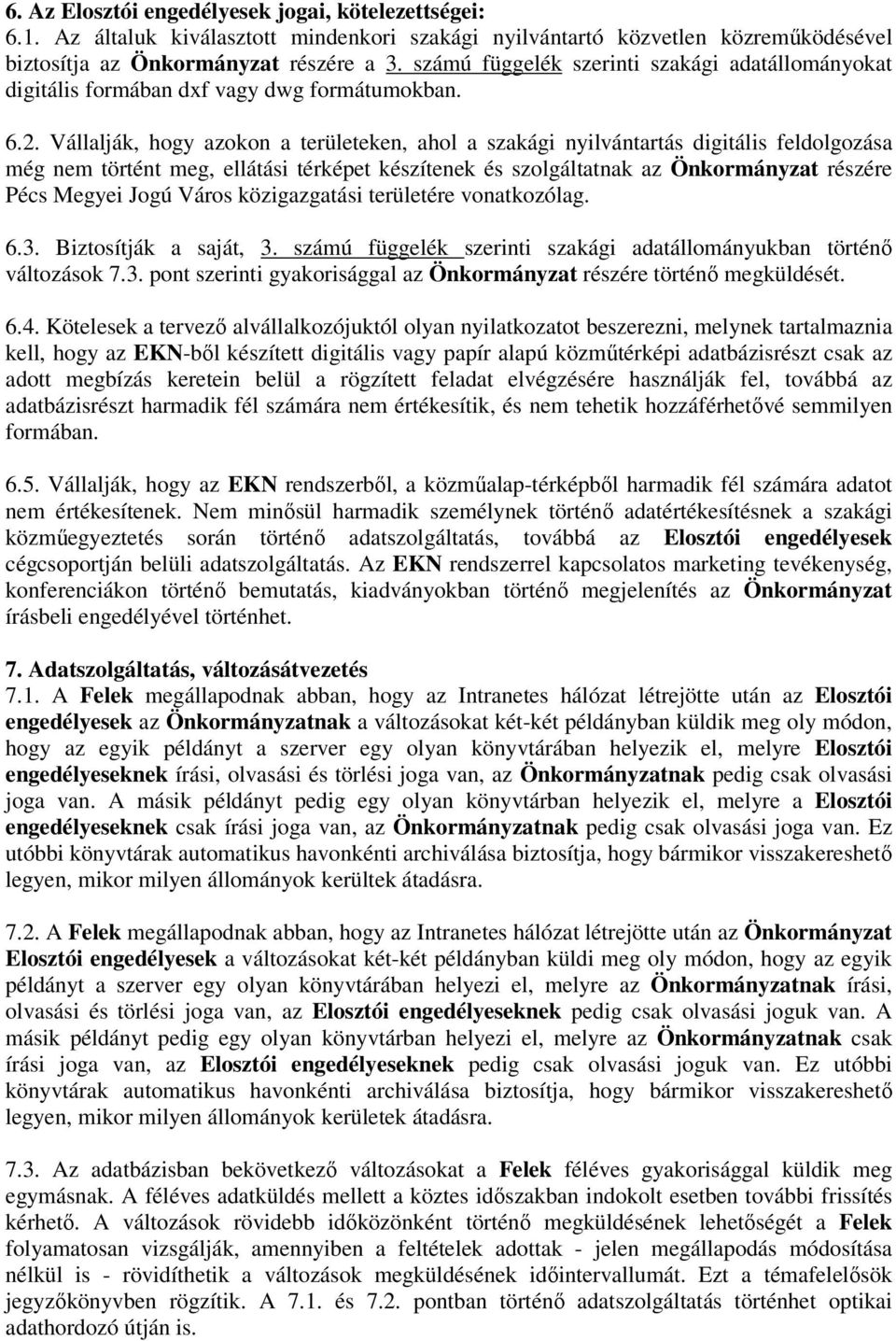

4 6. Az Elosztói engedélyesek jogai, kötelezettségei: 6.1. Az általuk kiválasztott mindenkori szakági nyilvántartó közvetlen közreműködésével biztosítja az Önkormányzat részére a 3. számú függelék szerinti szakági adatállományokat digitális formában dxf vagy dwg formátumokban Vállalják, hogy azokon a területeken, ahol a szakági nyilvántartás digitális feldolgozása még nem történt meg, ellátási térképet készítenek és szolgáltatnak az Önkormányzat részére Pécs Megyei Jogú Város közigazgatási területére vonatkozólag Biztosítják a saját, 3. számú függelék szerinti szakági adatállományukban történő változások 7.3. pont szerinti gyakorisággal az Önkormányzat részére történő megküldését Kötelesek a tervező alvállalkozójuktól olyan nyilatkozatot beszerezni, melynek tartalmaznia kell, hogy az EKN-ből készített digitális vagy papír alapú közműtérképi adatbázisrészt csak az adott megbízás keretein belül a rögzített feladat elvégzésére használják fel, továbbá az adatbázisrészt harmadik fél számára nem értékesítik, és nem tehetik hozzáférhetővé semmilyen formában Vállalják, hogy az EKN rendszerből, a közműalap-térképből harmadik fél számára adatot nem értékesítenek. Nem minősül harmadik személynek történő adatértékesítésnek a szakági közműegyeztetés során történő adatszolgáltatás, továbbá az Elosztói engedélyesek cégcsoportján belüli adatszolgáltatás. Az EKN rendszerrel kapcsolatos marketing tevékenység, konferenciákon történő bemutatás, kiadványokban történő megjelenítés az Önkormányzat írásbeli engedélyével történhet. 7. Adatszolgáltatás, változásátvezetés 7.1. A Felek megállapodnak abban, hogy az Intranetes hálózat létrejötte után az Elosztói engedélyesek az Önkormányzatnak a változásokat két-két példányban küldik meg oly módon, hogy az egyik példányt a szerver egy olyan könyvtárában helyezik el, melyre Elosztói engedélyeseknek írási, olvasási és törlési joga van, az Önkormányzatnak pedig csak olvasási joga van. A másik példányt pedig egy olyan könyvtárban helyezik el, melyre a Elosztói engedélyeseknek csak írási joga van, az Önkormányzatnak pedig csak olvasási joga van. Ez utóbbi könyvtárak automatikus havonkénti archiválása biztosítja, hogy bármikor visszakereshető legyen, mikor milyen állományok kerültek átadásra A Felek megállapodnak abban, hogy az Intranetes hálózat létrejötte után az Önkormányzat Elosztói engedélyesek a változásokat két-két példányban küldi meg oly módon, hogy az egyik példányt a szerver egy olyan könyvtárában helyezi el, melyre az Önkormányzatnak írási, olvasási és törlési joga van, az Elosztói engedélyeseknek pedig csak olvasási joguk van. A másik példányt pedig egy olyan könyvtárban helyezi el, melyre az Önkormányzatnak csak írási joga van, az Elosztói engedélyeseknek pedig csak olvasási joguk van. Ez utóbbi könyvtárak automatikus havonkénti archiválása biztosítja, hogy bármikor visszakereshető legyen, mikor milyen állományok kerületek átadásra Az adatbázisban bekövetkező változásokat a Felek féléves gyakorisággal küldik meg egymásnak. A féléves adatküldés mellett a köztes időszakban indokolt esetben további frissítés kérhető. A változások rövidebb időközönként történő megküldésének lehetőségét a Felek folyamatosan vizsgálják, amennyiben a feltételek adottak - jelen megállapodás módosítása nélkül is - rövidíthetik a változások megküldésének időintervallumát. Ezt a témafelelősök jegyzőkönyvben rögzítik. A 7.1. és 7.2. pontban történő adatszolgáltatás történhet optikai adathordozó útján is.

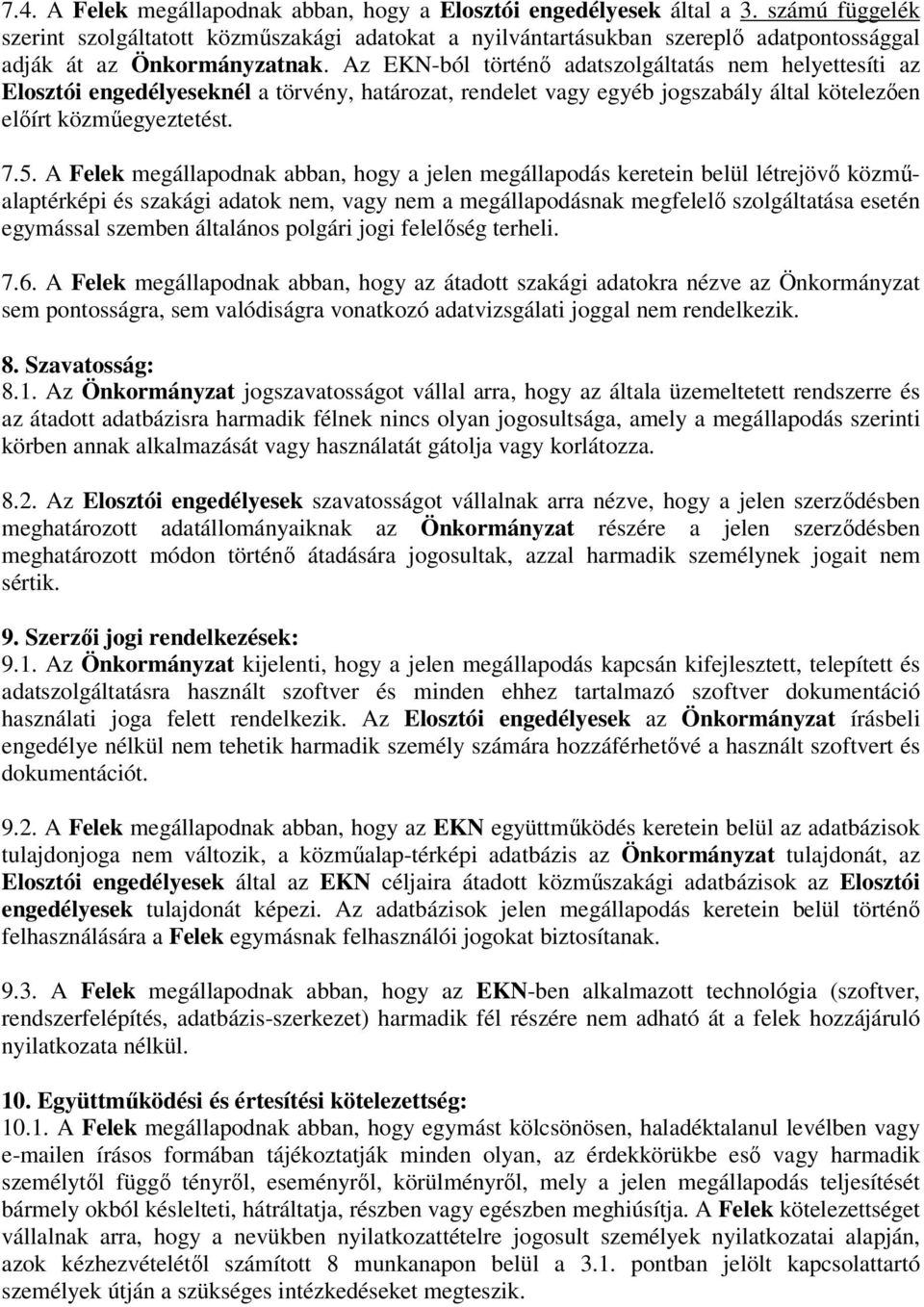

5 7.4. A Felek megállapodnak abban, hogy a Elosztói engedélyesek által a 3. számú függelék szerint szolgáltatott közműszakági adatokat a nyilvántartásukban szereplő adatpontossággal adják át az Önkormányzatnak. Az EKN-ból történő adatszolgáltatás nem helyettesíti az Elosztói engedélyeseknél a törvény, határozat, rendelet vagy egyéb jogszabály által kötelezően előírt közműegyeztetést A Felek megállapodnak abban, hogy a jelen megállapodás keretein belül létrejövő közműalaptérképi és szakági adatok nem, vagy nem a megállapodásnak megfelelő szolgáltatása esetén egymással szemben általános polgári jogi felelőség terheli A Felek megállapodnak abban, hogy az átadott szakági adatokra nézve az Önkormányzat sem pontosságra, sem valódiságra vonatkozó adatvizsgálati joggal nem rendelkezik. 8. Szavatosság: 8.1. Az Önkormányzat jogszavatosságot vállal arra, hogy az általa üzemeltetett rendszerre és az átadott adatbázisra harmadik félnek nincs olyan jogosultsága, amely a megállapodás szerinti körben annak alkalmazását vagy használatát gátolja vagy korlátozza Az Elosztói engedélyesek szavatosságot vállalnak arra nézve, hogy a jelen szerződésben meghatározott adatállományaiknak az Önkormányzat részére a jelen szerződésben meghatározott módon történő átadására jogosultak, azzal harmadik személynek jogait nem sértik. 9. Szerzői jogi rendelkezések: 9.1. Az Önkormányzat kijelenti, hogy a jelen megállapodás kapcsán kifejlesztett, telepített és adatszolgáltatásra használt szoftver és minden ehhez tartalmazó szoftver dokumentáció használati joga felett rendelkezik. Az Elosztói engedélyesek az Önkormányzat írásbeli engedélye nélkül nem tehetik harmadik személy számára hozzáférhetővé a használt szoftvert és dokumentációt A Felek megállapodnak abban, hogy az EKN együttműködés keretein belül az adatbázisok tulajdonjoga nem változik, a közműalap-térképi adatbázis az Önkormányzat tulajdonát, az Elosztói engedélyesek által az EKN céljaira átadott közműszakági adatbázisok az Elosztói engedélyesek tulajdonát képezi. Az adatbázisok jelen megállapodás keretein belül történő felhasználására a Felek egymásnak felhasználói jogokat biztosítanak A Felek megállapodnak abban, hogy az EKN-ben alkalmazott technológia (szoftver, rendszerfelépítés, adatbázis-szerkezet) harmadik fél részére nem adható át a felek hozzájáruló nyilatkozata nélkül. 10. Együttműködési és értesítési kötelezettség: A Felek megállapodnak abban, hogy egymást kölcsönösen, haladéktalanul levélben vagy en írásos formában tájékoztatják minden olyan, az érdekkörükbe eső vagy harmadik személytől függő tényről, eseményről, körülményről, mely a jelen megállapodás teljesítését bármely okból késlelteti, hátráltatja, részben vagy egészben meghiúsítja. A Felek kötelezettséget vállalnak arra, hogy a nevükben nyilatkozattételre jogosult személyek nyilatkozatai alapján, azok kézhezvételétől számított 8 munkanapon belül a 3.1. pontban jelölt kapcsolattartó személyek útján a szükséges intézkedéseket megteszik.

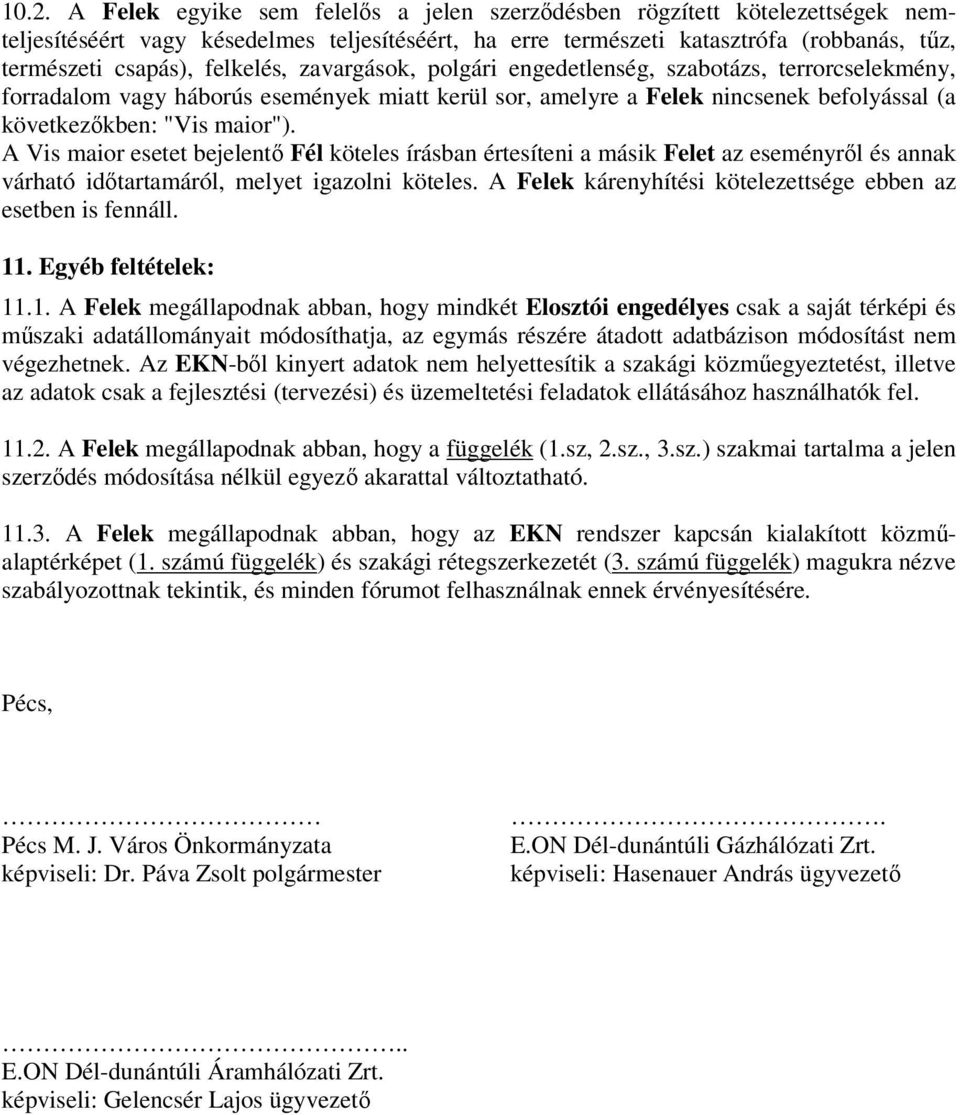

6 10.2. A Felek egyike sem felelős a jelen szerződésben rögzített kötelezettségek nemteljesítéséért vagy késedelmes teljesítéséért, ha erre természeti katasztrófa (robbanás, tűz, természeti csapás), felkelés, zavargások, polgári engedetlenség, szabotázs, terrorcselekmény, forradalom vagy háborús események miatt kerül sor, amelyre a Felek nincsenek befolyással (a következőkben: "Vis maior"). A Vis maior esetet bejelentő Fél köteles írásban értesíteni a másik Felet az eseményről és annak várható időtartamáról, melyet igazolni köteles. A Felek kárenyhítési kötelezettsége ebben az esetben is fennáll. 11. Egyéb feltételek: A Felek megállapodnak abban, hogy mindkét Elosztói engedélyes csak a saját térképi és műszaki adatállományait módosíthatja, az egymás részére átadott adatbázison módosítást nem végezhetnek. Az EKN-ből kinyert adatok nem helyettesítik a szakági közműegyeztetést, illetve az adatok csak a fejlesztési (tervezési) és üzemeltetési feladatok ellátásához használhatók fel A Felek megállapodnak abban, hogy a függelék (1.sz, 2.sz., 3.sz.) szakmai tartalma a jelen szerződés módosítása nélkül egyező akarattal változtatható A Felek megállapodnak abban, hogy az EKN rendszer kapcsán kialakított közműalaptérképet (1. számú függelék) és szakági rétegszerkezetét (3. számú függelék) magukra nézve szabályozottnak tekintik, és minden fórumot felhasználnak ennek érvényesítésére. Pécs, Pécs M. J. Város Önkormányzata képviseli: Dr. Páva Zsolt polgármester. E.ON Dél-dunántúli Gázhálózati Zrt. képviseli: Hasenauer András ügyvezető.. E.ON Dél-dunántúli Áramhálózati Zrt. képviseli: Gelencsér Lajos ügyvezető

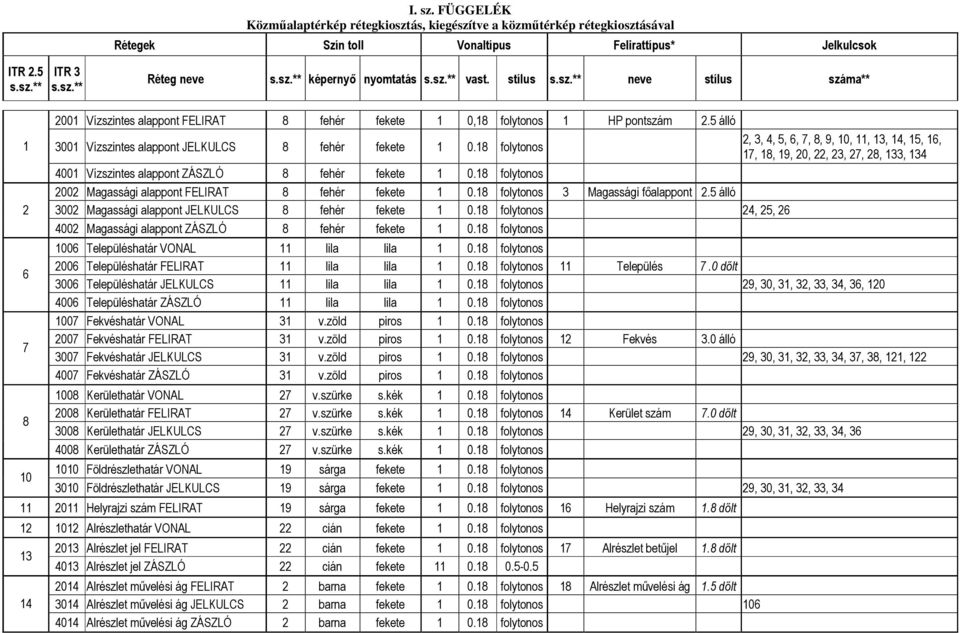

7 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Vízszintes alappont FELIRAT 8 fehér fekete 1 0,18 folytonos 1 HP pontszám 2.5 álló 3001 Vízszintes alappont JELKULCS 8 fehér fekete folytonos 4001 Vízszintes alappont ZÁSZLÓ 8 fehér fekete folytonos 2002 Magassági alappont FELIRAT 8 fehér fekete folytonos 3 Magassági főalappont 2.5 álló 3002 Magassági alappont JELKULCS 8 fehér fekete folytonos 24, 25, Magassági alappont ZÁSZLÓ 8 fehér fekete folytonos 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14, 15, 16, 17, 18, 19, 20, 22, 23, 27, 28, 133, Településhatár VONAL 11 lila lila folytonos 2006 Településhatár FELIRAT 11 lila lila folytonos 11 Település 7.0 dőlt 3006 Településhatár JELKULCS 11 lila lila folytonos 29, 30, 31, 32, 33, 34, 36, Településhatár ZÁSZLÓ 11 lila lila folytonos 1007 Fekvéshatár VONAL 31 v.zöld piros folytonos 2007 Fekvéshatár FELIRAT 31 v.zöld piros folytonos 12 Fekvés 3.0 álló 3007 Fekvéshatár JELKULCS 31 v.zöld piros folytonos 29, 30, 31, 32, 33, 34, 37, 38, 121, Fekvéshatár ZÁSZLÓ 31 v.zöld piros folytonos 1008 Kerülethatár VONAL 27 v.szürke s.kék folytonos 2008 Kerülethatár FELIRAT 27 v.szürke s.kék folytonos 14 Kerület szám 7.0 dőlt 3008 Kerülethatár JELKULCS 27 v.szürke s.kék folytonos 29, 30, 31, 32, 33, 34, Kerülethatár ZÁSZLÓ 27 v.szürke s.kék folytonos 1010 Földrészlethatár VONAL 19 sárga fekete folytonos 3010 Földrészlethatár JELKULCS 19 sárga fekete folytonos 29, 30, 31, 32, 33, Helyrajzi szám FELIRAT 19 sárga fekete folytonos 16 Helyrajzi szám 1.8 dőlt Alrészlethatár VONAL 22 cián fekete folytonos Alrészlet jel FELIRAT 22 cián fekete folytonos 17 Alrészlet betűjel 1.8 dőlt 4013 Alrészlet jel ZÁSZLÓ 22 cián fekete Alrészlet művelési ág FELIRAT 2 barna fekete folytonos 18 Alrészlet művelési ág 1.5 dőlt 3014 Alrészlet művelési ág JELKULCS 2 barna fekete folytonos Alrészlet művelési ág ZÁSZLÓ 2 barna fekete folytonos

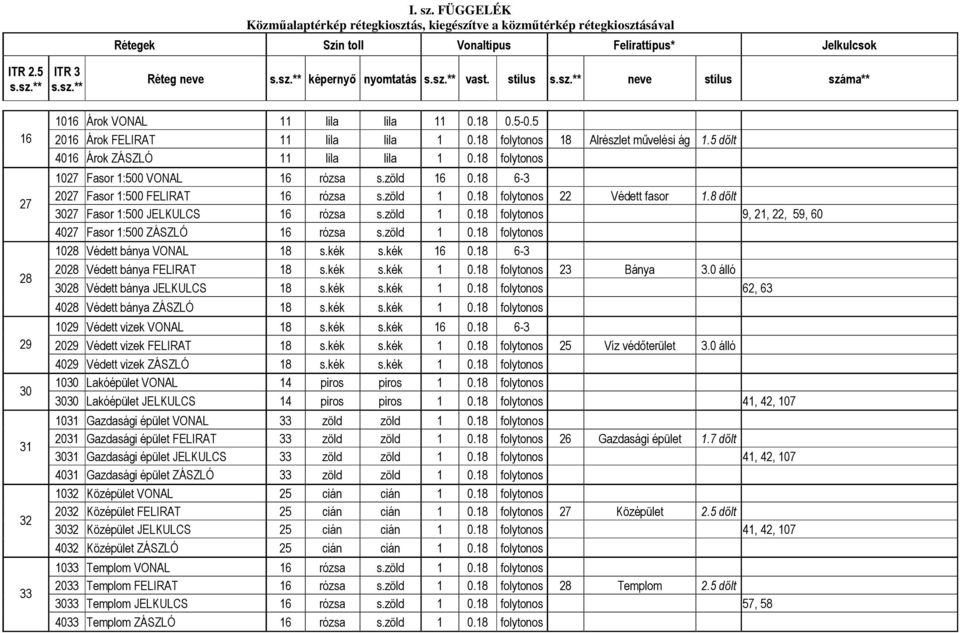

8 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Árok VONAL 11 lila lila Árok FELIRAT 11 lila lila folytonos 18 Alrészlet művelési ág 1.5 dőlt 4016 Árok ZÁSZLÓ 11 lila lila folytonos 1027 Fasor 1:500 VONAL 16 rózsa s.zöld Fasor 1:500 FELIRAT 16 rózsa s.zöld folytonos 22 Védett fasor 1.8 dőlt 3027 Fasor 1:500 JELKULCS 16 rózsa s.zöld folytonos 9, 21, 22, 59, Fasor 1:500 ZÁSZLÓ 16 rózsa s.zöld folytonos 1028 Védett bánya VONAL 18 s.kék s.kék Védett bánya FELIRAT 18 s.kék s.kék folytonos 23 Bánya 3.0 álló 3028 Védett bánya JELKULCS 18 s.kék s.kék folytonos 62, Védett bánya ZÁSZLÓ 18 s.kék s.kék folytonos 1029 Védett vizek VONAL 18 s.kék s.kék Védett vizek FELIRAT 18 s.kék s.kék folytonos 25 Víz védőterület 3.0 álló 4029 Védett vizek ZÁSZLÓ 18 s.kék s.kék folytonos 1030 Lakóépület VONAL 14 piros piros folytonos 3030 Lakóépület JELKULCS 14 piros piros folytonos 41, 42, Gazdasági épület VONAL 33 zöld zöld folytonos 2031 Gazdasági épület FELIRAT 33 zöld zöld folytonos 26 Gazdasági épület 1.7 dőlt 3031 Gazdasági épület JELKULCS 33 zöld zöld folytonos 41, 42, Gazdasági épület ZÁSZLÓ 33 zöld zöld folytonos 1032 Középület VONAL 25 cián cián folytonos 2032 Középület FELIRAT 25 cián cián folytonos 27 Középület 2.5 dőlt 3032 Középület JELKULCS 25 cián cián folytonos 41, 42, Középület ZÁSZLÓ 25 cián cián folytonos 1033 Templom VONAL 16 rózsa s.zöld folytonos 2033 Templom FELIRAT 16 rózsa s.zöld folytonos 28 Templom 2.5 dőlt 3033 Templom JELKULCS 16 rózsa s.zöld folytonos 57, Templom ZÁSZLÓ 16 rózsa s.zöld folytonos

9 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Üzemi épület VONAL 11 lila lila folytonos 2034 Üzemi épület FELIRAT 11 lila lila folytonos 29 Üzemi épület 2.5 dőlt 3034 Üzemi épület JELKULCS 11 lila lila folytonos 47, 48, 64, 65, 76, Üzemi épület ZÁSZLÓ 11 lila lila folytonos 1035 Házszám gk bejárat VONAL 7 bordó s.kék folytonos 2035 Házszám gk bejárat FELIRAT 7 bordó s.kék folytonos 30 Házszám 2.5 álló 3035 Házszám gk bejárat JELKULCS 7 bordó s.kék folytonos Házszám gk bejárat ZÁSZLÓ 7 bordó s.kék folytonos 1036 Épület tartozék VONAL 8 fehér fekete folytonos 2036 Épület tartozék FELIRAT 8 fehér fekete folytonos 31 Épület tartozék 1.5 dőlt 3036 Épület tartozék JELKULCS 8 fehér fekete folytonos 43, Épület tartozék ZÁSZLÓ 8 fehér fekete folytonos 1037 Vetített sík VONAL 13 piros fekete Vetített sík FELIRAT 13 piros fekete folytonos 32 Vetített sík 1.7 dőlt 3037 Vetített sík JELKULCS 13 piros fekete folytonos Vetített sík ZÁSZLÓ 13 piros fekete folytonos 1038 Torony épület VONAL 17 rózsa zöld folytonos 2038 Torony épület FELIRAT 17 rózsa zöld folytonos 33 Torony épület 1.7 dőlt 3038 Torony épület JELKULCS 17 rózsa zöld folytonos 45, 46, 49, 50, 51, 52, 53, 54, 55, 56, 61, 66, 67, 68, 69, 88, Torony épület ZÁSZLÓ 17 rózsa zöld folytonos Fal kerítés VONAL 6 bordó kék folytonos 1040 Támfal VONAL 25 cián cián folytonos Támfal FELIRAT 25 cián cián folytonos 34 Támfal 1.7 dőlt 3040 Támfal JELKULCS 25 cián cián folytonos Támfal ZÁSZLÓ 25 cián cián folytonos

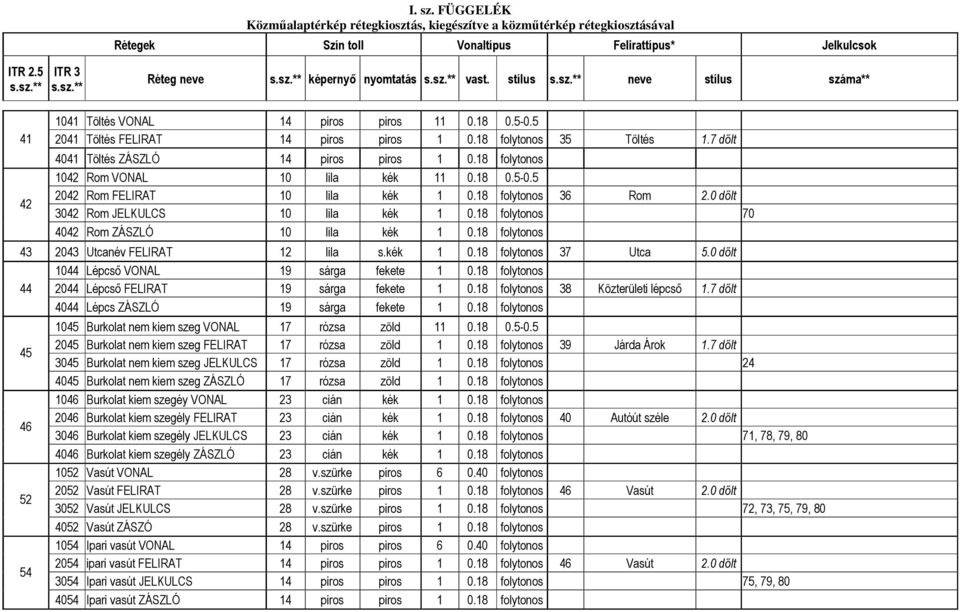

10 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Töltés VONAL 14 piros piros Töltés FELIRAT 14 piros piros folytonos 35 Töltés 1.7 dőlt 4041 Töltés ZÁSZLÓ 14 piros piros folytonos 1042 Rom VONAL 10 lila kék Rom FELIRAT 10 lila kék folytonos 36 Rom 2.0 dőlt 3042 Rom JELKULCS 10 lila kék folytonos Rom ZÁSZLÓ 10 lila kék folytonos Utcanév FELIRAT 12 lila s.kék folytonos 37 Utca 5.0 dőlt 1044 Lépcső VONAL 19 sárga fekete folytonos Lépcső FELIRAT 19 sárga fekete folytonos 38 Közterületi lépcső 1.7 dőlt 4044 Lépcs ZÁSZLÓ 19 sárga fekete folytonos Burkolat nem kiem szeg VONAL 17 rózsa zöld Burkolat nem kiem szeg FELIRAT 17 rózsa zöld folytonos 39 Járda Árok 1.7 dőlt 3045 Burkolat nem kiem szeg JELKULCS 17 rózsa zöld folytonos Burkolat nem kiem szeg ZÁSZLÓ 17 rózsa zöld folytonos 1046 Burkolat kiem szegéy VONAL 23 cián kék folytonos 2046 Burkolat kiem szegély FELIRAT 23 cián kék folytonos 40 Autóút széle 2.0 dőlt 3046 Burkolat kiem szegély JELKULCS 23 cián kék folytonos 71, 78, 79, Burkolat kiem szegély ZÁSZLÓ 23 cián kék folytonos 1052 Vasút VONAL 28 v.szürke piros folytonos 2052 Vasút FELIRAT 28 v.szürke piros folytonos 46 Vasút 2.0 dőlt 3052 Vasút JELKULCS 28 v.szürke piros folytonos 72, 73, 75, 79, Vasút ZÁSZÓ 28 v.szürke piros folytonos 1054 Ipari vasút VONAL 14 piros piros folytonos 2054 ipari vasút FELIRAT 14 piros piros folytonos 46 Vasút 2.0 dőlt 3054 Ipari vasút JELKULCS 14 piros piros folytonos 75, 79, Ipari vasút ZÁSZLÓ 14 piros piros folytonos

11 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Egyéb vasút VONAL 14 piros piros folytonos 2055 Egyéb vasút FELIRAT 14 piros piros folytonos 46 Vasút 2.0 dőlt 3055 Egyéb vasút JELKULCS 14 piros piros folytonos 74, 75, 79, Egyéb vasút ZÁSZLÓ 14 piros piros folytonos 1056 Híd VONAL 11 lila lila folytonos 2056 Híd FELIRAT 11 lila lila folytonos 48 Híd 3.0 dőlt 3056 Híd JELKULCS 11 lila lila folytonos Híd ZÁSZLÓ 11 lila lila folytonos 1057 Felüljáró VONAL 2 barna fekete Felüljáró FELIRAT 2 barna fekete folytonos 48 Híd 3.0 dőlt 4057 Felüljáró ZÁSZLÓ 2 barna fekete folytonos 1058 Medervonal burk árok VONAL 18 s.kék s.kék folytonos 2058 Medervonal burk árok FELIRAT 18 s.kék s.kék folytonos 49 Víz védterület 3.0 dőlt 3058 Medervonal burk árok JELKULCS 18 s.kék s.kék folytonos 79, 80, 95, Medervonal burk árok ZÁSZLÓ 18 s.kék s.kék folytonos 1059 Műtárgy víz VONAL 5 bordó fekete folytonos 2059 Műtárgy víz FELIRAT 5 bordó fekete folytonos 50 Víz műtárgy 1.7 dőlt 3059 Műtárgy víz JELKULCS 5 bordó fekete folytonos 94, 95, Műtárgy víz ZÁSZLÓ 5 bordó fekete folytonos 1060 Víztorony VONAL 22 cián fekete folytonos 2060 Víztorony FELIRAT 22 cián fekete folytonos 50 Víz műtárgy 1.7 dőlt 3060 Víztorony JELKULCS 22 cián fekete folytonos Víztorony ZÁSZLÓ 22 cián fekete folytonos 2061 Kút FELIRAT 30 v.zöld fekete folytonos 51 Kút 1.7 dőlt 3061 Kút JELKULCS 30 v.zöld fekete folytonos 4061 Kút ZÁSZLÓ 30 v.zöld fekete folytonos 93, 96, 97, 98, 99, 100, 101, 111, 118, 119, 123, 130

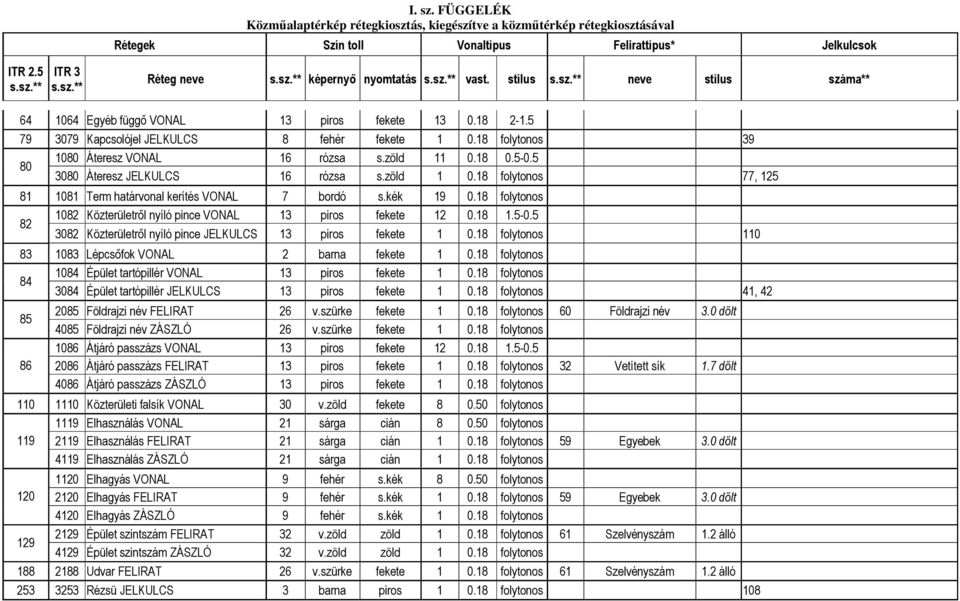

12 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** Egyéb függő VONAL 13 piros fekete Kapcsolójel JELKULCS 8 fehér fekete folytonos Áteresz VONAL 16 rózsa s.zöld Áteresz JELKULCS 16 rózsa s.zöld folytonos 77, Term határvonal kerítés VONAL 7 bordó s.kék folytonos 1082 Közterületről nyíló pince VONAL 13 piros fekete Közterületről nyíló pince JELKULCS 13 piros fekete folytonos Lépcsőfok VONAL 2 barna fekete folytonos 1084 Épület tartópillér VONAL 13 piros fekete folytonos Épület tartópillér JELKULCS 13 piros fekete folytonos 41, Földrajzi név FELIRAT 26 v.szürke fekete folytonos 60 Földrajzi név 3.0 dőlt 4085 Földrajzi név ZÁSZLÓ 26 v.szürke fekete folytonos 1086 Átjáró passzázs VONAL 13 piros fekete Átjáró passzázs FELIRAT 13 piros fekete folytonos 32 Vetített sík 1.7 dőlt 4086 Átjáró passzázs ZÁSZLÓ 13 piros fekete folytonos Közterületi falsík VONAL 30 v.zöld fekete folytonos 1119 Elhasználás VONAL 21 sárga cián folytonos Elhasználás FELIRAT 21 sárga cián folytonos 59 Egyebek 3.0 dőlt 4119 Elhasználás ZÁSZLÓ 21 sárga cián folytonos Elhagyás VONAL 9 fehér s.kék folytonos 2120 Elhagyás FELIRAT 9 fehér s.kék folytonos 59 Egyebek 3.0 dőlt 4120 Elhagyás ZÁSZLÓ 9 fehér s.kék folytonos 2129 Épület szintszám FELIRAT 32 v.zöld zöld folytonos 61 Szelvényszám 1.2 álló 4129 Épület szintszám ZÁSZLÓ 32 v.zöld zöld folytonos Udvar FELIRAT 26 v.szürke fekete folytonos 61 Szelvényszám 1.2 álló Rézsü JELKULCS 3 barna piros folytonos 108

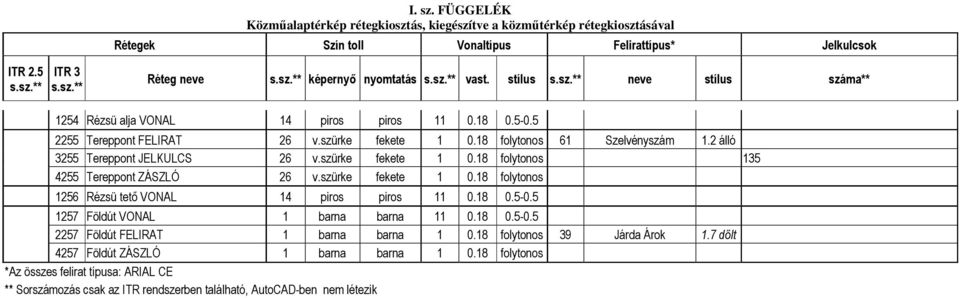

13 I. sz. FÜGGELÉK Közműalaptérkép rétegkiosztás, kiegészítve a közműtérkép rétegkiosztásával Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok ITR 2.5 ITR 3 Réteg neve képernyő nyomtatás vast. stílus neve stílus száma** 1254 Rézsü alja VONAL 14 piros piros Tereppont FELIRAT 26 v.szürke fekete folytonos 61 Szelvényszám 1.2 álló 3255 Tereppont JELKULCS 26 v.szürke fekete folytonos Tereppont ZÁSZLÓ 26 v.szürke fekete folytonos 1256 Rézsü tető VONAL 14 piros piros Földút VONAL 1 barna barna Földút FELIRAT 1 barna barna folytonos 39 Járda Árok 1.7 dőlt 4257 Földút ZÁSZLÓ 1 barna barna folytonos *Az összes felirat típusa: ARIAL CE ** Sorszámozás csak az ITR rendszerben található, AutoCAD-ben nem létezik

14 2. sz FÜGGELÉK I. Az Önkormányzat által üzemeltetett egységes Közműnyilvántartás az Önkormányzat e- közigazgatási projektje keretében beszerzésre került hardware- és szoftvereszközök alkalmazásával történik. Ezen eszközök közül az alábbiak kerülnek felhasználásra az egységes Közműnyilvántartó Rendszerben: GIS szerver (MapGuide Server 6.5) Adatbázisszerver (ORACLE) Alkalmazásszerver (ORACLE Portál) A rendszer futtatásához csupán Internet Explorer 6.0, vagy újabb verziójú böngészőprogram szükséges. A térképi megjelenés Autodesk MapGuide Viewer ActiveX vezérlő biztosítja, mely az első bejelentkezéskor automatikusan letöltődik a kliens gépére. A rendszer nem terjed ki a szakági nyilvántartások vezetésére alkalmas szoftverekre, ezeket a közműszolgáltatók e rendszertől függetlenül szerzik be, illetve üzemeltetik. Az EKN rendszer szoftver támogatását a Pécs Megyei JogúVáros Önkormányzata mint üzemeltető és a Daten-Kontor Kft mint fejlesztő között fennálló support szerződés biztosítja. Az adatok védelme érdekében a rendszer szigorú jogosultságkezelést valósít meg. Az alábbi ábra a rendszer felépítését ábrázolja.

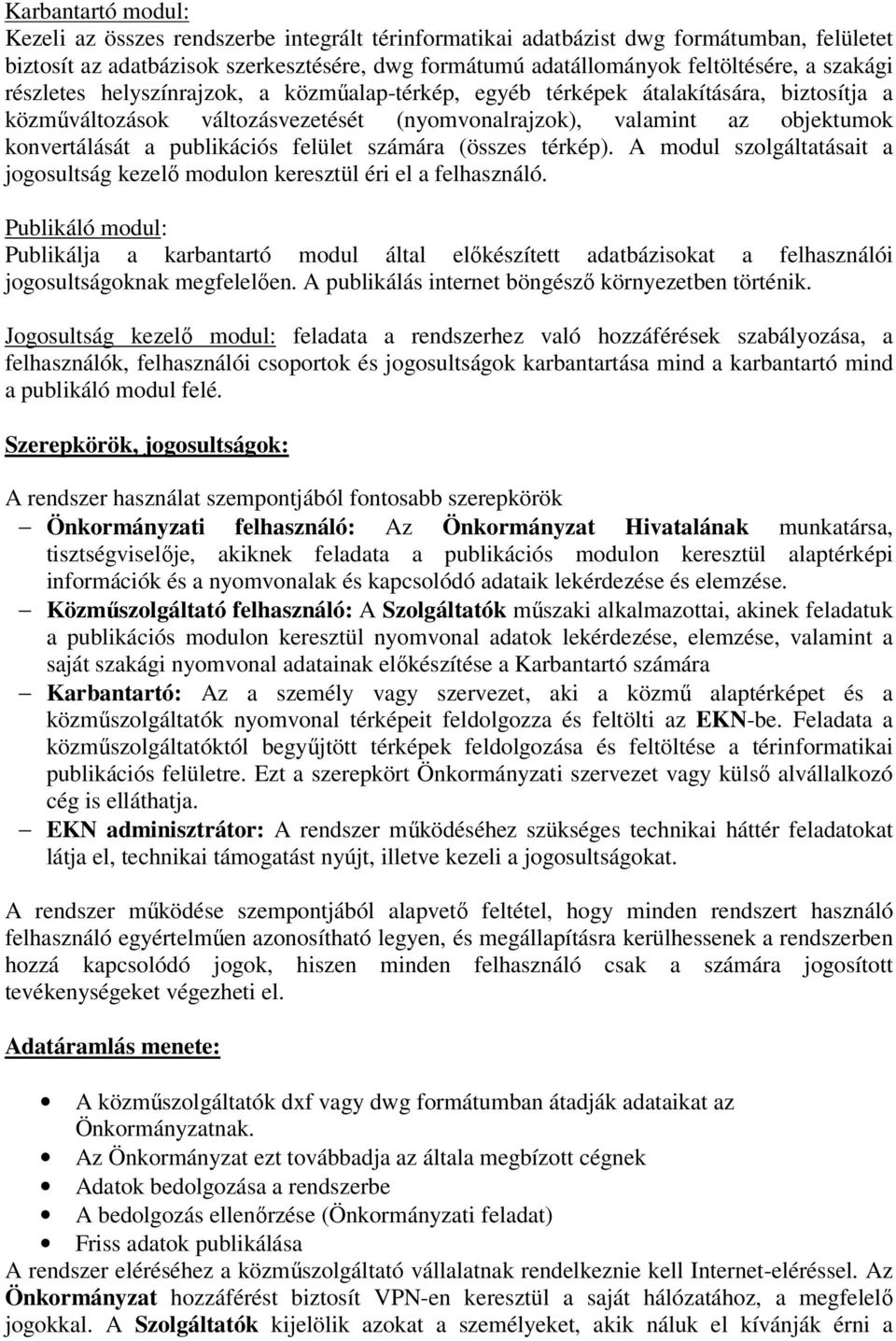

15 Karbantartó modul: Kezeli az összes rendszerbe integrált térinformatikai adatbázist dwg formátumban, felületet biztosít az adatbázisok szerkesztésére, dwg formátumú adatállományok feltöltésére, a szakági részletes helyszínrajzok, a közműalap-térkép, egyéb térképek átalakítására, biztosítja a közműváltozások változásvezetését (nyomvonalrajzok), valamint az objektumok konvertálását a publikációs felület számára (összes térkép). A modul szolgáltatásait a jogosultság kezelő modulon keresztül éri el a felhasználó. Publikáló modul: Publikálja a karbantartó modul által előkészített adatbázisokat a felhasználói jogosultságoknak megfelelően. A publikálás internet böngésző környezetben történik. Jogosultság kezelő modul: feladata a rendszerhez való hozzáférések szabályozása, a felhasználók, felhasználói csoportok és jogosultságok karbantartása mind a karbantartó mind a publikáló modul felé. Szerepkörök, jogosultságok: A rendszer használat szempontjából fontosabb szerepkörök Önkormányzati felhasználó: Az Önkormányzat Hivatalának munkatársa, tisztségviselője, akiknek feladata a publikációs modulon keresztül alaptérképi információk és a nyomvonalak és kapcsolódó adataik lekérdezése és elemzése. Közműszolgáltató felhasználó: A Szolgáltatók műszaki alkalmazottai, akinek feladatuk a publikációs modulon keresztül nyomvonal adatok lekérdezése, elemzése, valamint a saját szakági nyomvonal adatainak előkészítése a Karbantartó számára Karbantartó: Az a személy vagy szervezet, aki a közmű alaptérképet és a közműszolgáltatók nyomvonal térképeit feldolgozza és feltölti az EKN-be. Feladata a közműszolgáltatóktól begyűjtött térképek feldolgozása és feltöltése a térinformatikai publikációs felületre. Ezt a szerepkört Önkormányzati szervezet vagy külső alvállalkozó cég is elláthatja. EKN adminisztrátor: A rendszer működéséhez szükséges technikai háttér feladatokat látja el, technikai támogatást nyújt, illetve kezeli a jogosultságokat. A rendszer működése szempontjából alapvető feltétel, hogy minden rendszert használó felhasználó egyértelműen azonosítható legyen, és megállapításra kerülhessenek a rendszerben hozzá kapcsolódó jogok, hiszen minden felhasználó csak a számára jogosított tevékenységeket végezheti el. Adatáramlás menete: A közműszolgáltatók dxf vagy dwg formátumban átadják adataikat az Önkormányzatnak. Az Önkormányzat ezt továbbadja az általa megbízott cégnek Adatok bedolgozása a rendszerbe A bedolgozás ellenőrzése (Önkormányzati feladat) Friss adatok publikálása A rendszer eléréséhez a közműszolgáltató vállalatnak rendelkeznie kell Internet-eléréssel. Az Önkormányzat hozzáférést biztosít VPN-en keresztül a saját hálózatához, a megfelelő jogokkal. A Szolgáltatók kijelölik azokat a személyeket, akik náluk el kívánják érni a

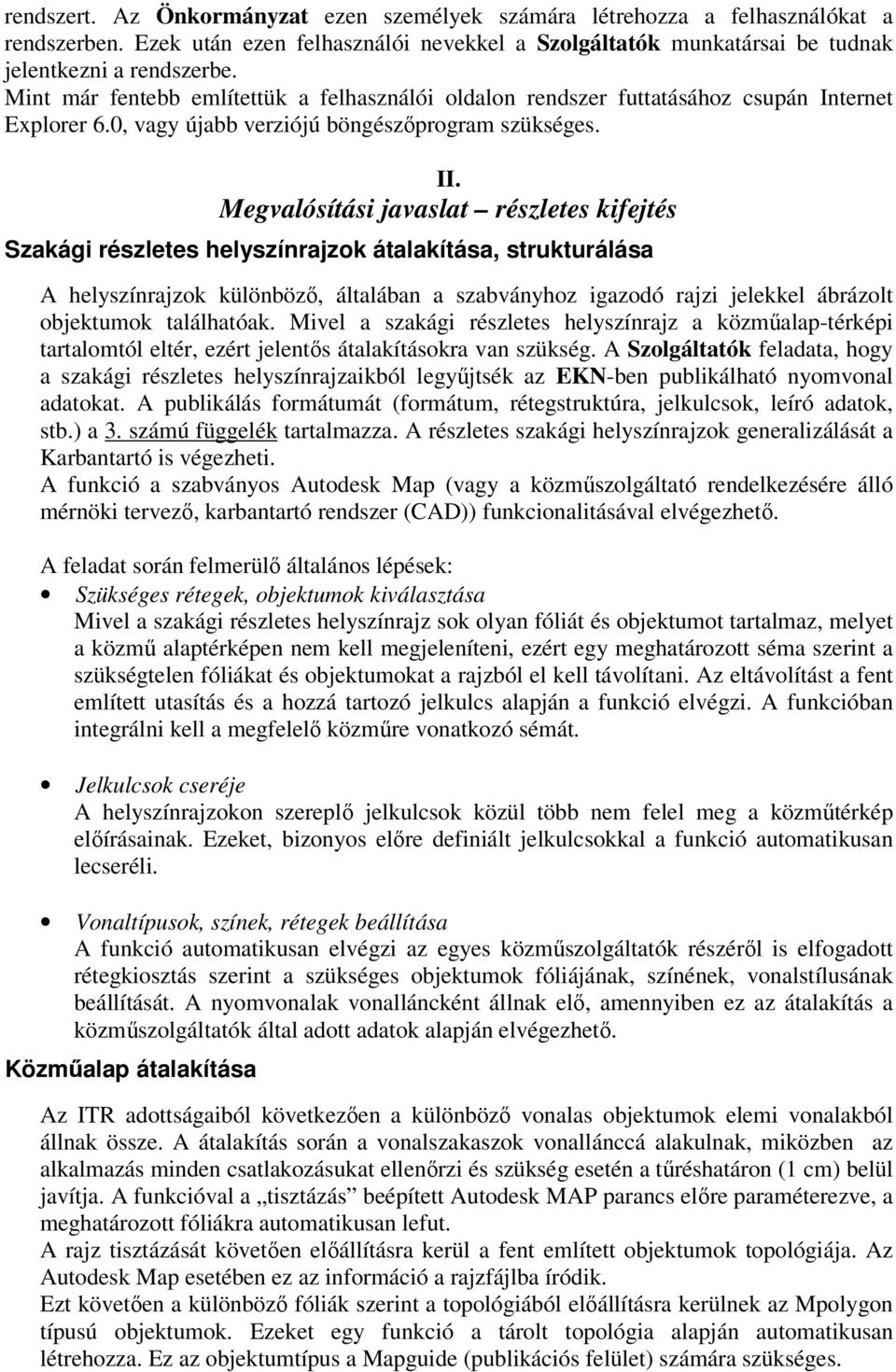

16 rendszert. Az Önkormányzat ezen személyek számára létrehozza a felhasználókat a rendszerben. Ezek után ezen felhasználói nevekkel a Szolgáltatók munkatársai be tudnak jelentkezni a rendszerbe. Mint már fentebb említettük a felhasználói oldalon rendszer futtatásához csupán Internet Explorer 6.0, vagy újabb verziójú böngészőprogram szükséges. II. Megvalósítási javaslat részletes kifejtés Szakági részletes helyszínrajzok átalakítása, strukturálása A helyszínrajzok különböző, általában a szabványhoz igazodó rajzi jelekkel ábrázolt objektumok találhatóak. Mivel a szakági részletes helyszínrajz a közműalap-térképi tartalomtól eltér, ezért jelentős átalakításokra van szükség. A Szolgáltatók feladata, hogy a szakági részletes helyszínrajzaikból legyűjtsék az EKN-ben publikálható nyomvonal adatokat. A publikálás formátumát (formátum, rétegstruktúra, jelkulcsok, leíró adatok, stb.) a 3. számú függelék tartalmazza. A részletes szakági helyszínrajzok generalizálását a Karbantartó is végezheti. A funkció a szabványos Autodesk Map (vagy a közműszolgáltató rendelkezésére álló mérnöki tervező, karbantartó rendszer (CAD)) funkcionalitásával elvégezhető. A feladat során felmerülő általános lépések: Szükséges rétegek, objektumok kiválasztása Mivel a szakági részletes helyszínrajz sok olyan fóliát és objektumot tartalmaz, melyet a közmű alaptérképen nem kell megjeleníteni, ezért egy meghatározott séma szerint a szükségtelen fóliákat és objektumokat a rajzból el kell távolítani. Az eltávolítást a fent említett utasítás és a hozzá tartozó jelkulcs alapján a funkció elvégzi. A funkcióban integrálni kell a megfelelő közműre vonatkozó sémát. Jelkulcsok cseréje A helyszínrajzokon szereplő jelkulcsok közül több nem felel meg a közműtérkép előírásainak. Ezeket, bizonyos előre definiált jelkulcsokkal a funkció automatikusan lecseréli. Vonaltípusok, színek, rétegek beállítása A funkció automatikusan elvégzi az egyes közműszolgáltatók részéről is elfogadott rétegkiosztás szerint a szükséges objektumok fóliájának, színének, vonalstílusának beállítását. A nyomvonalak vonalláncként állnak elő, amennyiben ez az átalakítás a közműszolgáltatók által adott adatok alapján elvégezhető. Közműalap átalakítása Az ITR adottságaiból következően a különböző vonalas objektumok elemi vonalakból állnak össze. A átalakítás során a vonalszakaszok vonallánccá alakulnak, miközben az alkalmazás minden csatlakozásukat ellenőrzi és szükség esetén a tűréshatáron (1 cm) belül javítja. A funkcióval a tisztázás beépített Autodesk MAP parancs előre paraméterezve, a meghatározott fóliákra automatikusan lefut. A rajz tisztázását követően előállításra kerül a fent említett objektumok topológiája. Az Autodesk Map esetében ez az információ a rajzfájlba íródik. Ezt követően a különböző fóliák szerint a topológiából előállításra kerülnek az Mpolygon típusú objektumok. Ezeket egy funkció a tárolt topológia alapján automatikusan létrehozza. Ez az objektumtípus a Mapguide (publikációs felület) számára szükséges.

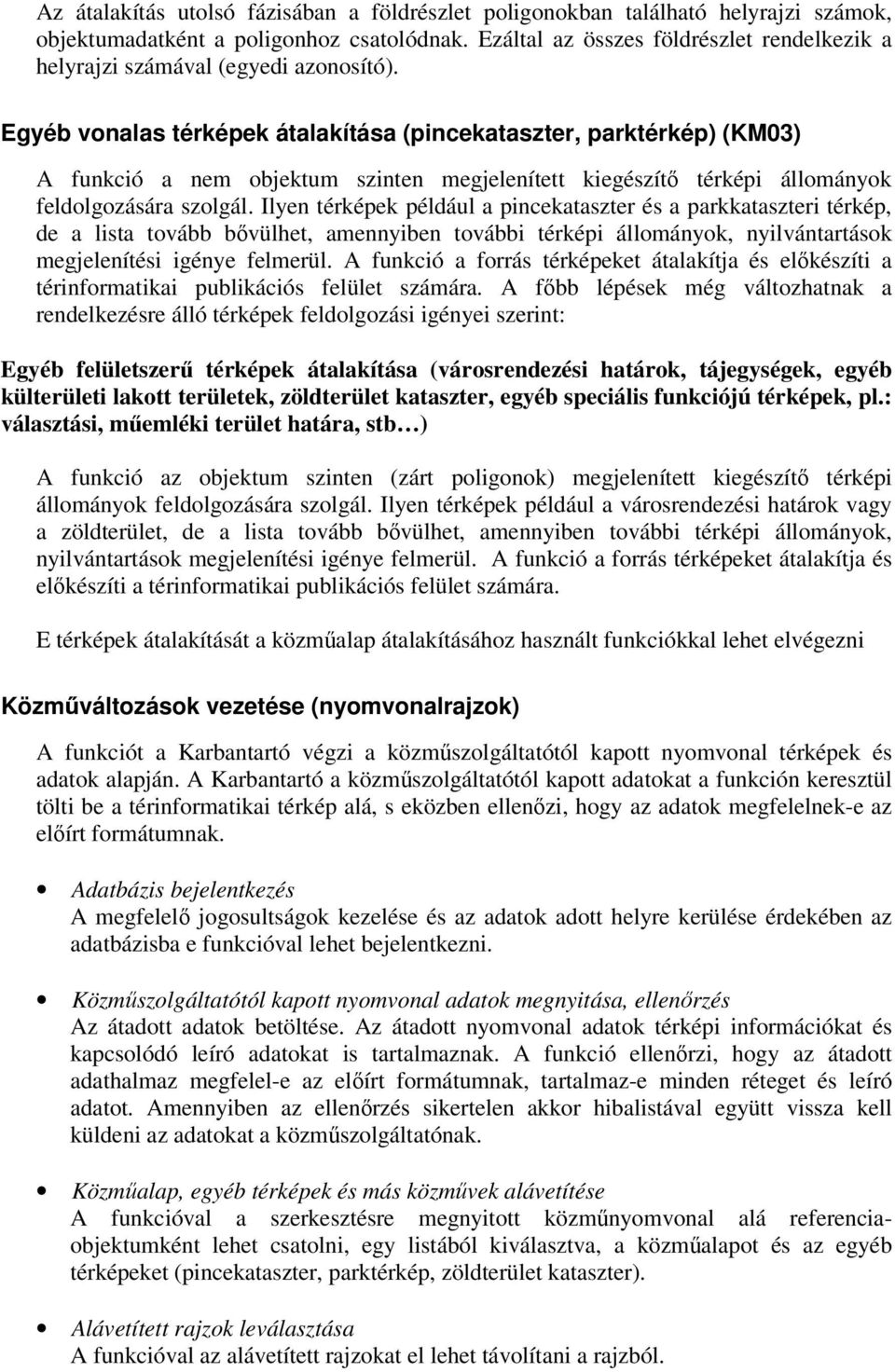

17 Az átalakítás utolsó fázisában a földrészlet poligonokban található helyrajzi számok, objektumadatként a poligonhoz csatolódnak. Ezáltal az összes földrészlet rendelkezik a helyrajzi számával (egyedi azonosító). Egyéb vonalas térképek átalakítása (pincekataszter, parktérkép) (KM03) A funkció a nem objektum szinten megjelenített kiegészítő térképi állományok feldolgozására szolgál. Ilyen térképek például a pincekataszter és a parkkataszteri térkép, de a lista tovább bővülhet, amennyiben további térképi állományok, nyilvántartások megjelenítési igénye felmerül. A funkció a forrás térképeket átalakítja és előkészíti a térinformatikai publikációs felület számára. A főbb lépések még változhatnak a rendelkezésre álló térképek feldolgozási igényei szerint: Egyéb felületszerű térképek átalakítása (városrendezési határok, tájegységek, egyéb külterületi lakott területek, zöldterület kataszter, egyéb speciális funkciójú térképek, pl.: választási, műemléki terület határa, stb ) A funkció az objektum szinten (zárt poligonok) megjelenített kiegészítő térképi állományok feldolgozására szolgál. Ilyen térképek például a városrendezési határok vagy a zöldterület, de a lista tovább bővülhet, amennyiben további térképi állományok, nyilvántartások megjelenítési igénye felmerül. A funkció a forrás térképeket átalakítja és előkészíti a térinformatikai publikációs felület számára. E térképek átalakítását a közműalap átalakításához használt funkciókkal lehet elvégezni Közműváltozások vezetése (nyomvonalrajzok) A funkciót a Karbantartó végzi a közműszolgáltatótól kapott nyomvonal térképek és adatok alapján. A Karbantartó a közműszolgáltatótól kapott adatokat a funkción keresztül tölti be a térinformatikai térkép alá, s eközben ellenőzi, hogy az adatok megfelelnek-e az előírt formátumnak. Adatbázis bejelentkezés A megfelelő jogosultságok kezelése és az adatok adott helyre kerülése érdekében az adatbázisba e funkcióval lehet bejelentkezni. Közműszolgáltatótól kapott nyomvonal adatok megnyitása, ellenőrzés Az átadott adatok betöltése. Az átadott nyomvonal adatok térképi információkat és kapcsolódó leíró adatokat is tartalmaznak. A funkció ellenőrzi, hogy az átadott adathalmaz megfelel-e az előírt formátumnak, tartalmaz-e minden réteget és leíró adatot. Amennyiben az ellenőrzés sikertelen akkor hibalistával együtt vissza kell küldeni az adatokat a közműszolgáltatónak. Közműalap, egyéb térképek és más közművek alávetítése A funkcióval a szerkesztésre megnyitott közműnyomvonal alá referenciaobjektumként lehet csatolni, egy listából kiválasztva, a közműalapot és az egyéb térképeket (pincekataszter, parktérkép, zöldterület kataszter). Alávetített rajzok leválasztása A funkcióval az alávetített rajzokat el lehet távolítani a rajzból.

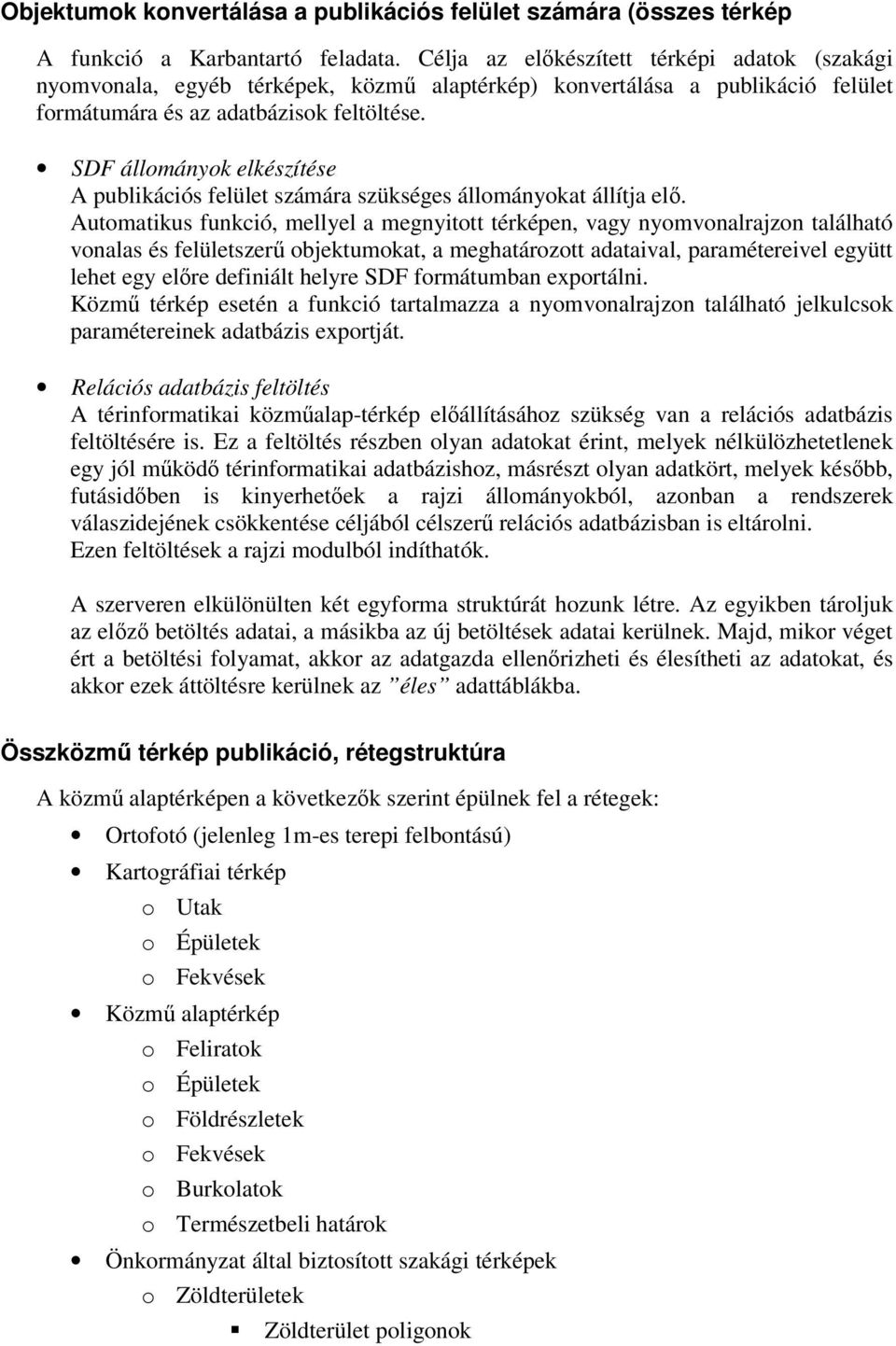

18 Objektumok konvertálása a publikációs felület számára (összes térkép A funkció a Karbantartó feladata. Célja az előkészített térképi adatok (szakági nyomvonala, egyéb térképek, közmű alaptérkép) konvertálása a publikáció felület formátumára és az adatbázisok feltöltése. SDF állományok elkészítése A publikációs felület számára szükséges állományokat állítja elő. Automatikus funkció, mellyel a megnyitott térképen, vagy nyomvonalrajzon található vonalas és felületszerű objektumokat, a meghatározott adataival, paramétereivel együtt lehet egy előre definiált helyre SDF formátumban exportálni. Közmű térkép esetén a funkció tartalmazza a nyomvonalrajzon található jelkulcsok paramétereinek adatbázis exportját. Relációs adatbázis feltöltés A térinformatikai közműalap-térkép előállításához szükség van a relációs adatbázis feltöltésére is. Ez a feltöltés részben olyan adatokat érint, melyek nélkülözhetetlenek egy jól működő térinformatikai adatbázishoz, másrészt olyan adatkört, melyek később, futásidőben is kinyerhetőek a rajzi állományokból, azonban a rendszerek válaszidejének csökkentése céljából célszerű relációs adatbázisban is eltárolni. Ezen feltöltések a rajzi modulból indíthatók. A szerveren elkülönülten két egyforma struktúrát hozunk létre. Az egyikben tároljuk az előző betöltés adatai, a másikba az új betöltések adatai kerülnek. Majd, mikor véget ért a betöltési folyamat, akkor az adatgazda ellenőrizheti és élesítheti az adatokat, és akkor ezek áttöltésre kerülnek az éles adattáblákba. Összközmű térkép publikáció, rétegstruktúra A közmű alaptérképen a következők szerint épülnek fel a rétegek: Ortofotó (jelenleg 1m-es terepi felbontású) Kartográfiai térkép o Utak o Épületek o Fekvések Közmű alaptérkép o Feliratok o Épületek o Földrészletek o Fekvések o Burkolatok o Természetbeli határok Önkormányzat által biztosított szakági térképek o Zöldterületek Zöldterület poligonok

19 o Park kataszter DWG megjelenítése o Pince kataszter Felirat Jelkulcs Falak Közműszolgáltatók nyomvonalai o Általános közműnyomvonal Feliratok Jelkulcsok Nyomvonalak Pontszerű objektumok (pl. szobrok, tűzcsapok, forgalom irányító berendezések, antennák, utcák és házszámozás iránya, forgalomirányító jelzőtáblák, stb.) A rétegstruktúra megjelenő elemeit dinamikusan lehet állítani. A VPN-en keresztül elérhető publikációs felületen a következő funkciók elérésére lesz lehetőség: Térkép megtekintése A térkép megjelenítése a fenti rétegstruktúra szerint Keresés helyrajzi szám vagy cím szerint A funkciót az térinformatikai keretrendszer kidolgozása során már elkészítettük, itt is elérhetővé válik Közmű alaptérkép és szakági rétegek ki és bekapcsolása A közműrétegeket a felhasználók dinamikusan ki és bekapcsolhatják, ezzel szűrve a megjelenő adattartalmat Kapcsolt szakági adatok lekérdezése Térkép kivágatok készítése Kommunikációs felületet biztosítása Adatbetöltés: A rendszer beüzemelését megelőzően feltöltésre kerülnek az alábbi állományok: Pécsi Digitális Földmérési Alaptérkép Pécsi Digitális Közmű Alaptérkép Egyéb vonalas térképek Egyéb felületszerű térképek Rendszeradminisztráció: Terv szerint 7*24 órás rendszerfelügyelet (aktuális információk a portál bejelentkező oldalán) Adatmentés napi rendszerességgel Teljes adatbázis archiválása hetente

20 Megnevezés ITR 3 III. számú függelék Az átadott gáz- és villamos vezeték nyilvántartási rétegszerkezete KÖZMŰTÉRKÉP - GÁZVEZETÉKEK ( TERVEZETT) Rétegek Szín toll Vonaltípus Felirattípus* Jelkulcsok Réteg neve képernyő nyomtatás vast. stílus neve stílus Rajzi jelkulcs Kisnyomású gerinc Kis_Szak Bíbor alapérték Gf line Kisnyomású Szerelvény Kisnyomású leágazás Kisnyomású leág. Szerelvény Középnyomású gerinc Középnyomású Szerelvény Középnyomású leágazás Középnyomású leág. Szerelvény Nagyközépnyomású gerinc Nagyközépnyomású Szerelvény Nagyközépnyomású leágazás Nagyközépnyomású leág. Szerelvény Nagyközépnyomású gerinc (8 bar fölött) Kis_Szak_Szer Bíbor alapérték TZ; TZA; GCS; GCA; VB; SZK; Kis_Leag Bíbor alapérték Gf line Kis_Leag_szer Bíbor alapérték TZ; TZA; GCS; GCA; VB; SZK; Koz_Szak Koz_Szak_Szer Koz_Leag Koz_Leag_szer Világos kék Világos kék Világos kék Világos kék alapérték Gfk line alapérték TZ; TZA; GCS; GCA; VB; SZK; alapérték Gfk line NKO_Szak sárga alapérték Gfnk line NKO_Szak_Szer NKO_Leág NKO_Leág_Szer NK2_Szak alapérték TZ; TZA; GCS; GCA; VB; SZK; sárga alapérték TZ; TZA; GCS; GCA; VB; SZK; sárga alapérték Gfnk line sárga alapérték TZ; TZA; GCS; GCA; VB; SZK; sárga alapérték Gfnk line
