FÜRDŐK, USZODÁK hatósági-műszaki szabályozása, az új MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással szabvány bemutatása

Átírás

1 FÜRDŐK, USZODÁK hatósági-műszaki szabályozása, az új MSZ 15234:2012 Fürdőmedencék vízkezelése vízforgatással szabvány bemutatása 1

5 5

6 KÖZHASZNÁLAT MAGÁNHASZNÁLAT Az MSZ EN szabványban rögzített meghatározások az érvényesek: A magánhasználat definíciója a társasházi uszodák szempontjából nem egyértelmű, inkább úgy értelmezhető SZERINTEM-,hogy azokat magánhasználatúnak kell tekinteni. 3-4 lakás OK lakás??? Felújítás: 6

7 A fürdők és uszodák osztályozása: Az MSZ EN szabványban rögzített meghatározások az érvényesek: 7

8 2-ES TÍPUSÚ FÜRDŐ: természetesen KÖZFÜRDŐ 8

9 MI A CÉLJA A SZABVÁNYBAN MEGFOGALMAZOTT KÖVETELMÉNYEKNEK? 9

10 A FŐ CÉLOK a fürdők üzemeltetésében és tervezésében : HIGIÉNÉS ÉS BALESETI BIZTONSÁG KÖLTSÉGHATÉKONYSÁG FÜRDŐZŐI KOMFORT (~0 mellékhatás) Ala p b e v é te l Töb b le t b e v é te l Ös s z es bev étel Kö lts ég Me g tak a r ítá s Ös s z es k öltség Er ed m é ny Ala p b e v é te l Töb b le t b e v é te l Ös s z es bev étel Kö lts ég Me g tak a r ítá s Ös s z es k öltség Er ed m é ny KÖRNYEZETVÉDELEM, ENERGIATAKARÉKOSSÁG 10

11 A Bevezetés első része ERRE HÍVJA FEL A FIGYELMET nem átugorni, ez a lényeg: Minden tervezési és üzemeltetési lépésünk közben ezek a prioritások kell vezessenek! 11

12 HOGYAN BIZTOSÍTHATÓK EZEK A CÉLOK? 12

13 A Bevezetés második része ERRE AD RECEPTET nem átugorni, ez is fontos: 13

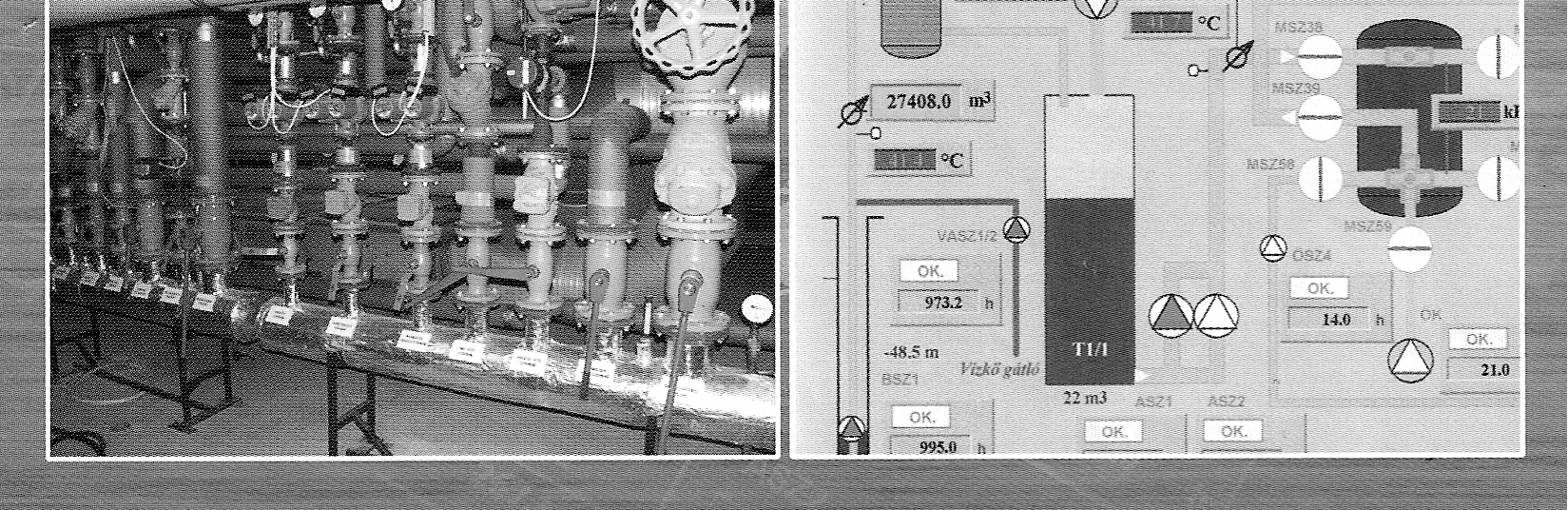

14 14

15 15

16 16

17 17

18 18

19 NÉZZÜK A RÉSZLETEKET! 19

20

21 0,1 +0,05?? 1,0 21

22 22

23 HOGYAN TARTHATÓK BE EZEK A HATÁRÉRTÉKEK? EGY EGYSZERŰ SZABÁLY, AMIT SOKAN NEM ISMERNEK: MEGFELELŐ VÍZKEZELÉS CSAK A TÖLTŐ- ÉS PÓTVÍZ MINŐSÉGÉNEK FIGYELEMBE VÉTELÉVEL VALÓSULHAT MEG! Példák: egyszerű hálózati víz ammóniás víz magas változó keménységű víz vasas vagy mangános víz nagy szervesanyag-tartalmú víz 23

24 24

25 25

26 26

27 27

28 28

29 MEGFELELŐ VÍZKEZELÉS CSAK A TÖLTŐ- ÉS PÓTVÍZ MINŐSÉGÉNEK FIGYELEMBE VÉTELÉVEL VALÓSULHAT MEG! 29

30 Töltővíz előkezelése: 30

31 4. Vízforgatási technológia elemei: Figyelem: kiegészítő kezelések!!! A 37-es rendelet prioritása 31

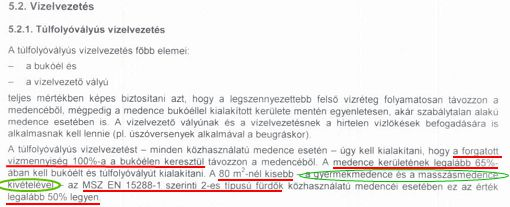

32 Medence áramlási rendszere: túlfolyó vályús vagy fölözős 32

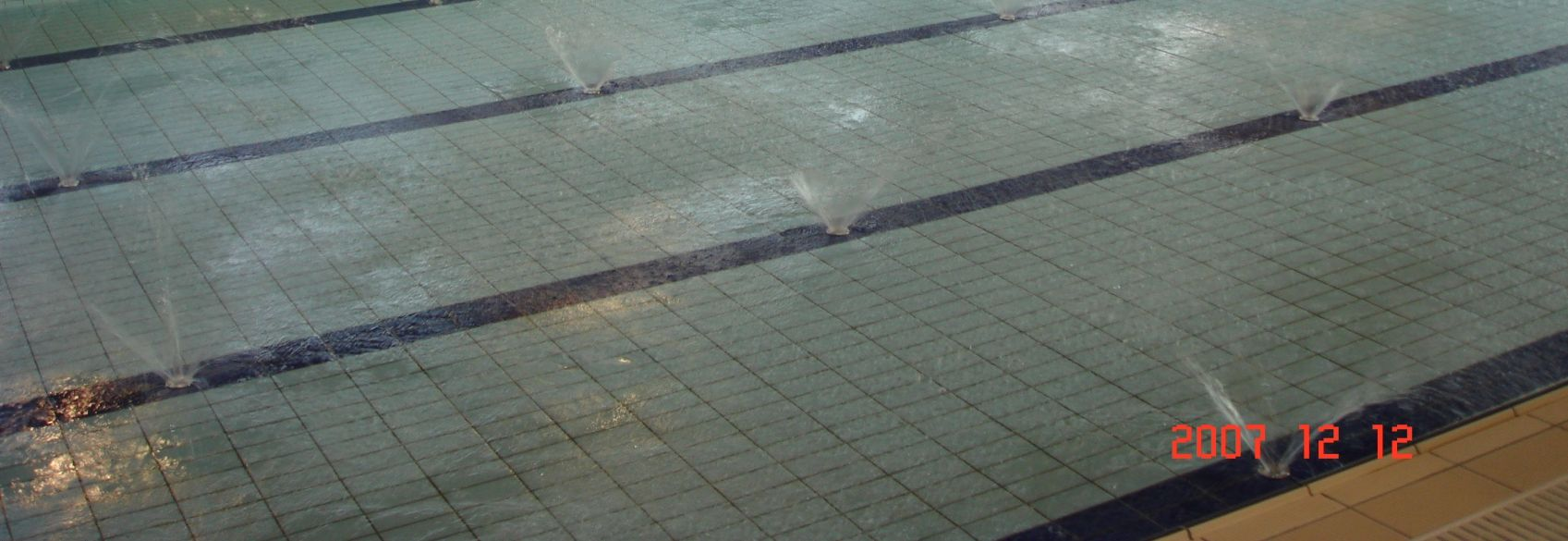

37 6. Vízforgató berendezés Mitől függ a vízforgatás mértéke? 37

38 Magyarországon ( és Németországban, Ausztriában) elsődlegesen a fürdőzők számától. Nagy Britannia, USA, Spanyolország, stb.: a fürdőzők számától és részben a medence térfogatától is. 38

39 Összefüggés a fürdőzőszám és a forgatási teljesítmény között: Magyarország: 2,0 (3,0-4,0) m3/h / fő Németország, Ausztria: (1,67) - 2,0 (3,0) m3/h / fő Nagy Britannia: 1,7 m3/h / fő The figure of 1,7 has no theoretical basis; it is arbitrary but works in practice. 39

40 6.2. A medencék egyidejű névleges terhelése AZONOS FÜRDŐZŐTERHELÉS? 2012-ig, MAGYARORSZÁGON IGEN!!! 40

41 41

42 Masszázsmedencék 42

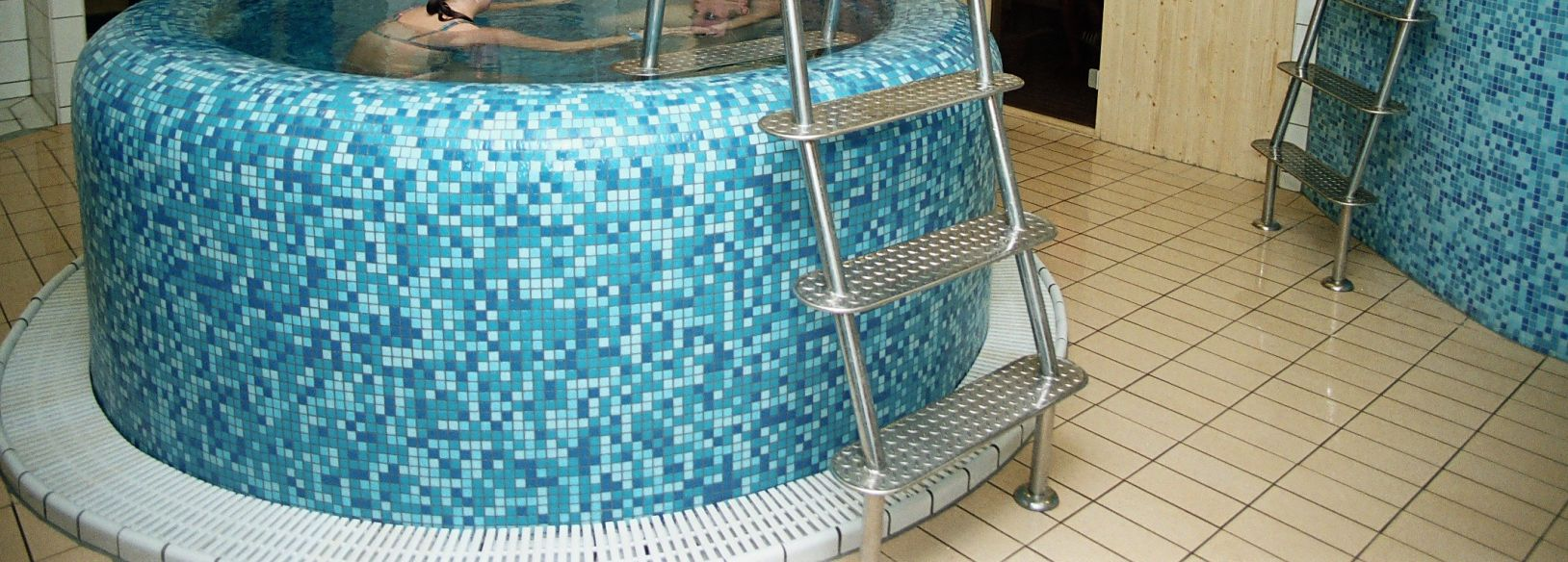

43 HOGY VOLT EZ EDDIG? KÉT KÉP A MELEGVIZŰ ÜLŐMEDENCÉK RŐL: 16 fő a medencében (TEKINTSÜNK MOST EL ATTÓL, HOGY KÖZÖS VÍZTERŰ PEZSGŐMEDENCÉRŐL VAN SZÓ) 43

44 Medence alakja: kör Mérete: D5m Vízfelülete: 19,6 m2 Víztérfogata: 13 m3 Vízelvezetés: körben feszített víztükör Ülőpad hossza a belső íven mérve: 10,5 m Vízmasszázs-befúvó csoportok száma: 10 Fajlagos terhelhetősége a 37/1996 NM rendelet szerint, (meleg vizű ülőmedence): 0,4 fő/m2 Fürdőzők egyidejű száma: 19,6x0,4=7,84 fő A rendelet szövegéből következően lefelé kell kerekítsünk, tehát a medencében egyidejűleg az alkalmazási gyakorlat szerint óránként - legfeljebb 7 fő tartózkodhat. (Ez egyben azt is jelenti, hogy a fürdőzők a 10,5 m hosszú padon egymástól mintegy 1,5 m- re ülnek, ami inkább lazának, mint zsúfoltnak mondható.) 44

45 Vízforgatás méretezése a 37-es NM Rendelet szerint: Q = 2 x N = 2 x A x 0,4 = 0,8 x A (Q ~ 1 x V) Q = 1,5 x 2 x 7 = 21 m3/h 1,5: teljesítmény tartalék az ME pontja alapján (a tervező tetszése szerint felvéve, 50%) Vízforgatás méretezése a DIN szerint: N = n x P n: óránkénti fürdőzőcserélődés n = 3 P: ülőhely száma P = V / 0,4 V: térfogat m3-ben Q = 2 x N = 2 x n x P = 2 x 3 x V/0,4 = 15 x V Q = 15 x 13 = 195 m3/h (A DIN tehát közel 100 fő/h terhelést tételez fel!) 45

46 Méretezés az osztrák BHygV törvény szerint (kis terhelés esete): N = ( L l ) / 0,8 L: medence kerülete l: belépő-rész hossza N = 10,5 / 0,8 = 13 fő/óra Q = 3 x N = 39 m3/h Méretezés a brit PWTAG (WHO) ajánlások szerint (spa kategória): T = 5-15 perc T: átforgatási idő Q(5perc) = 60/ 5 x V = 12 x V = 12 x 13 = 156 m3/h Q(15perc) = 60/15 x V = 4 x V = 4 x 13 = 52 m3/h 46

47 Méretezés az új MSZ 15234:2012 szabvány szerint: 1-es típusú fürdő: Q = 4 x N 2-es típusú fürdő: Q = 3 x N N = Ü N: egyidejű névleges terhelés Ü = L / e L: ülőpad hossza e: 0,8 m/ fő N = 10,5 / 0,8 = 13 fő 1-es típusú fürdő: Q = 4 x N = 4x13 = 52 m3/h 2-es típusú fürdő: Q = 3 x N = 3x13 = 39 m3/h 47

48 MASSZÁZSMEDENCÉK FORGATÁSI TELJESÍTMÉNYE 48

49 VÍZFORGATÁSI PÓTLÉKOK 49

50 6.3. Forgatási teljesítmény szabályozása a gazdaságos üzemeltetés érdekében 50

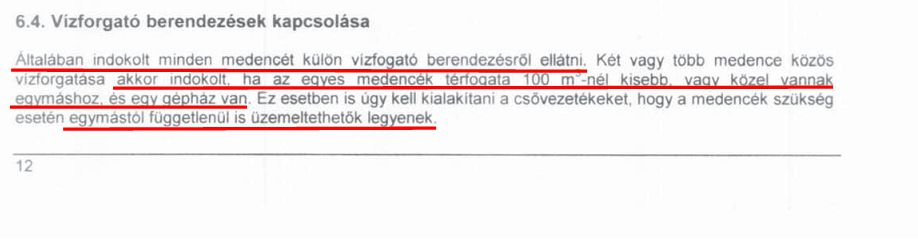

51 6.4. Vízforgató berendezések kapcsolása 51

52 6.5. Kiegyenlítő tároló 52

53 6.5. Kiegyenlítő tároló 53

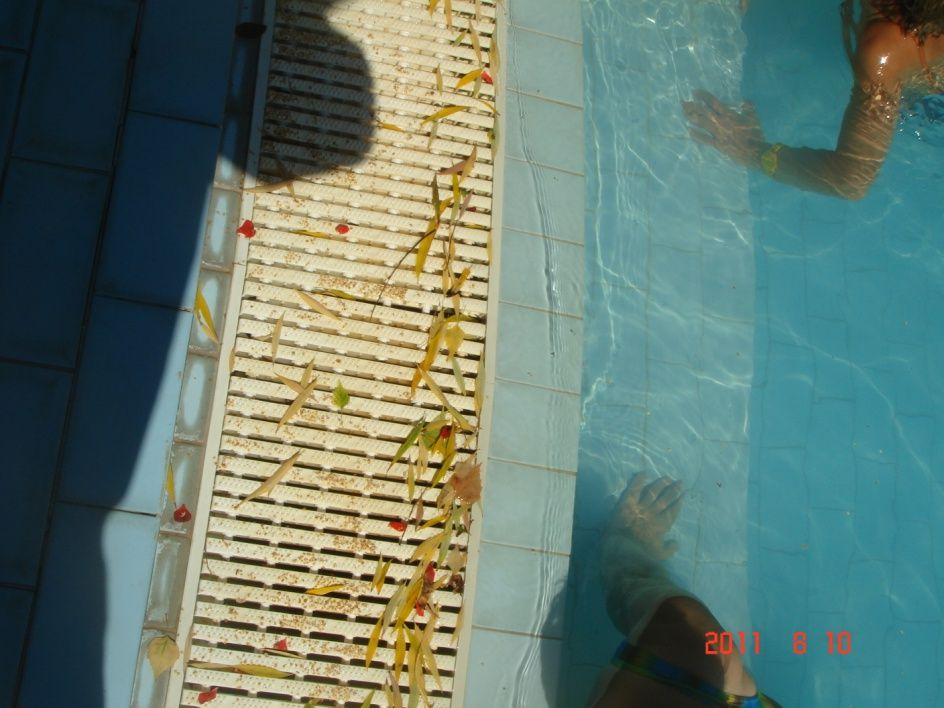

54 Durva szűrés (hajfogó) HAJFOGÓ 18!!! db szárnyas anyával 54

55 Szűrők E GY É B V Í Z K E Z E L É S SZ Ű R É S 55

56 -(Előfürdő, lábmosó) -Előszűrő SZŰRÉS az uszodai vízkezelésben -Szűrők (makroszűrők: μm): - Egyrétegű kvarchomok szűrők - Többrétegű szűrők - Ráiszapoló (kovaföld / diatóma) szűrő (3-5 μm) - Műanyag szűrőszövet szűrők -Membránszűrés -Ultraszűrés (0,1 0,01 μm; mólsúly: kdalton; baktériumok, vírusok) -Nanoszűrés (0,01 0,005 μm, mólsúly: ~200 Dalton) -RO (mólsúly: Dalton) -Medence porszívó 56

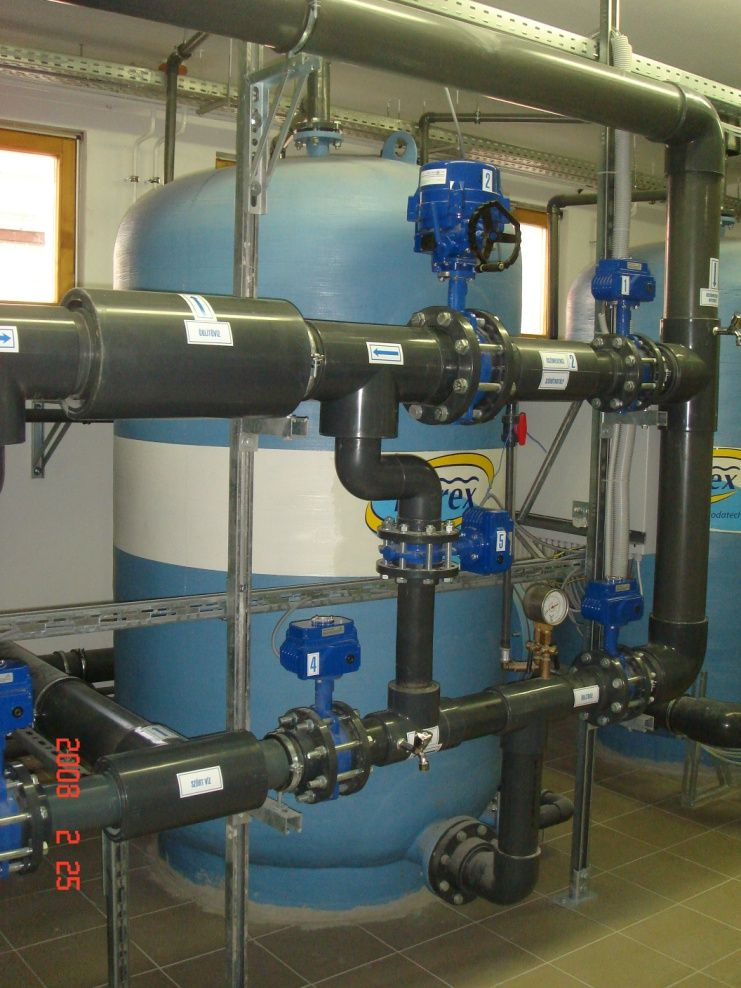

57 ZÁRT, EGY- VAGY TÖBBRÉTEGŰ SZŰRŐK (40-80) μm 57

58 KOVAFÖLD (DIATÓMA) SZŰRŐK (3-5 μm) 58

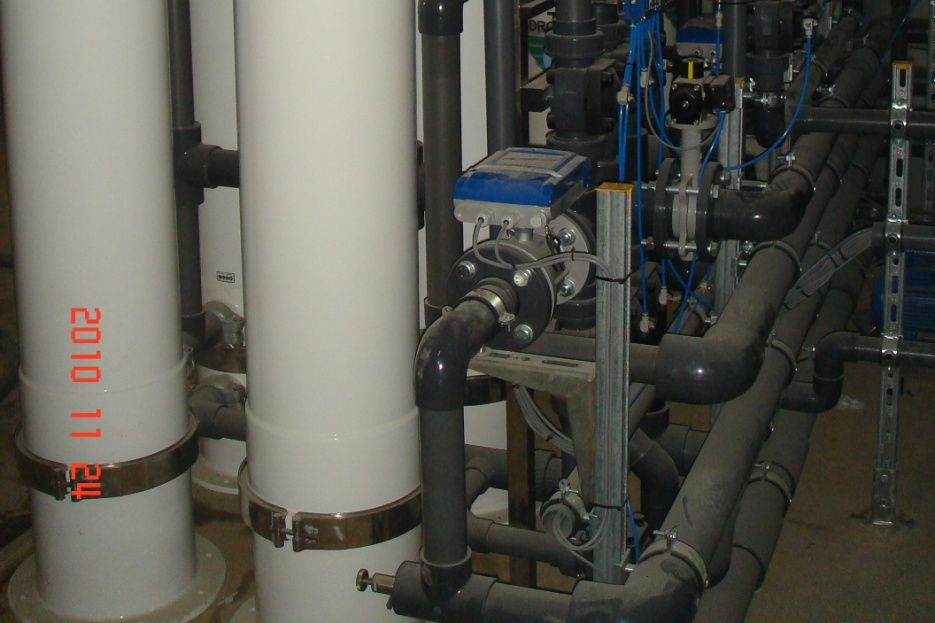

59 ULTRASZŰRÉS (0,01 0,1 μm) 59

60 ULTRASZŰRÉS 60

61 ULTRASZŰRÉS Az ultraszűrő kiszűri a szervetlen és szerves lebegő anyagokat, kolloidokat, baktériumokat és vírusokat, szervetlen és szerves makro molekulákat. Férgek, Ciszták, Protozoák mikron Baktériumok 0,1-1 mikron Vírusok 0,01-0,1 mikron 61

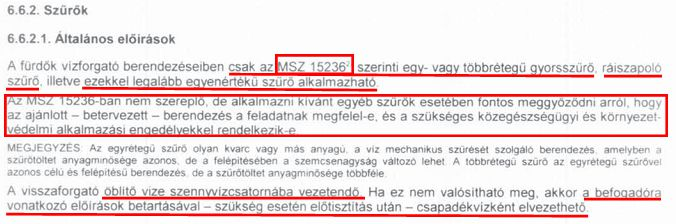

62 Szűrők, Általános előírások 62

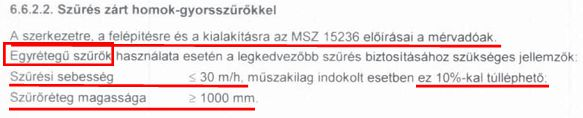

63 Szűrés zárt homok-gyorsszűrőkkel 63

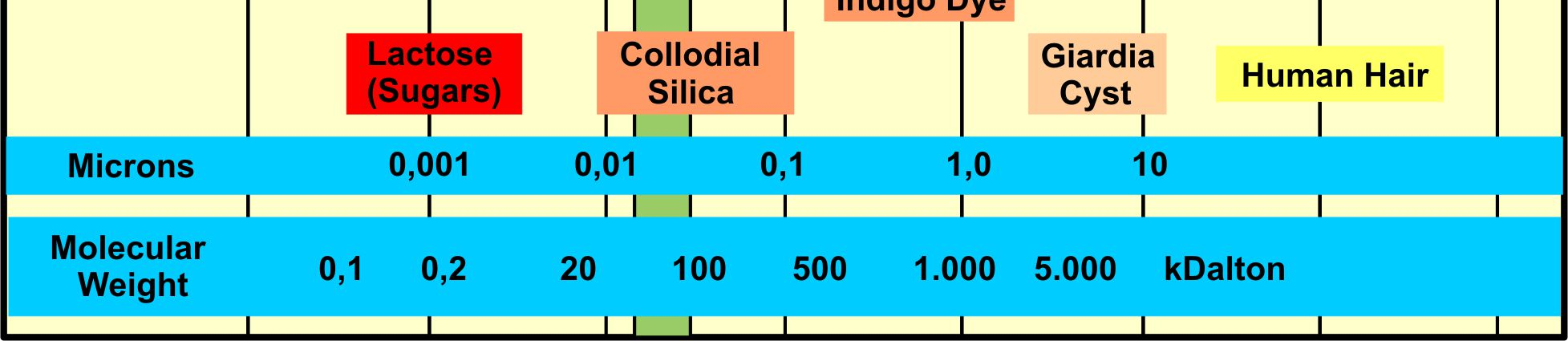

64 Szűrés zárt homok-gyorsszűrőkkel Valami itt talán nincs rendben! 64

65 Szűrés zárt homok-gyorsszűrőkkel Pezsgőmedence szűrő-forgató egy magyar fürdőben, 2011-ben! 65

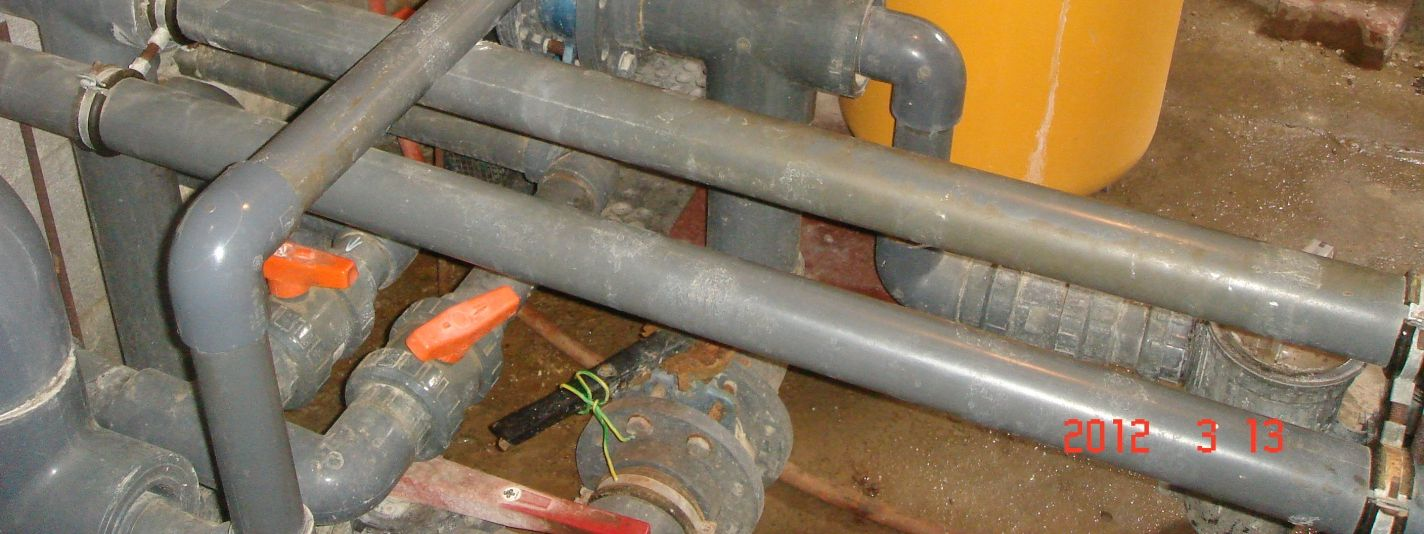

66 Szűrés zárt homok-gyorsszűrőkkel És ilyen lett egy javítás után, 2012-ben! 66

67 Szűrőöblítés 67

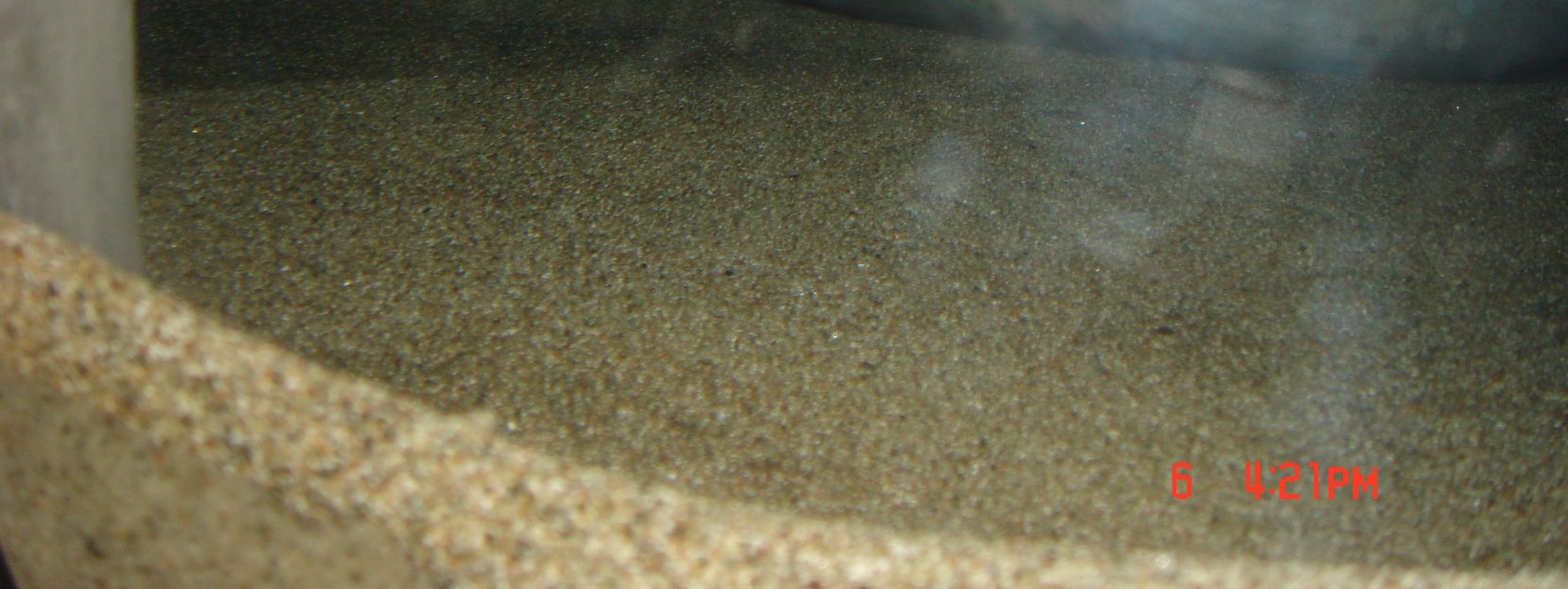

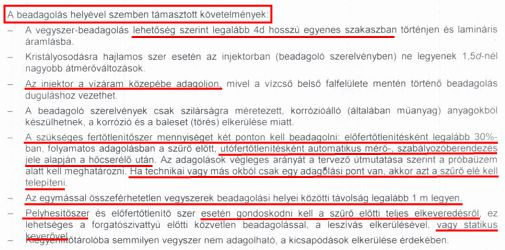

68 Vegyszeradagolás 68

69 7. A vízkezelés kémiai technológiája 69

70 7.2. A ph szabályozása Ideális ph-értékek - az emberi szervezet számára ideális külső ph-érték: 5,5-8,2 - emberi szem ~7,5 - BOR 2,8-3,8 - SÖR 4,0-5,0 - COLA-félék 2,8 A vízkezelő vegyszerek szempontjából ideális értékek: - Fertőtlenítés klórféleséggel: 6,5-7,2 - Fertőtlenítés brómmal: 6,5-8,0 - Fertőtlenítés hidrogénperoxiddal: 6,5-8,2 - Algaölés quaterner ammóniumvegyületekkel: 7,0-7,8 - Pelyhesítés aluminium-szulfáttal: 6,5-7,2 - Pelyhesítés poli-aluminium-kloriddal(pac): 6,0-9,0 Korróziós szempontok: - Acél korrózió: < 6,5 - Betonkorrózió: < 6,0 A víz egyensúlyi ph-értéke számítandó! +/- 0,2 70

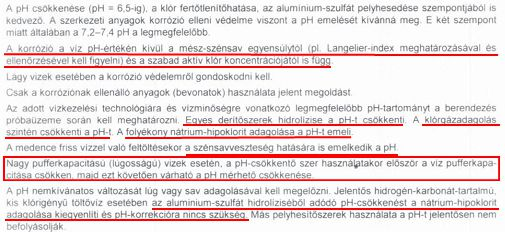

71 7.2. A ph szabályozása 71

72 7.2. A ph szabályozása 72

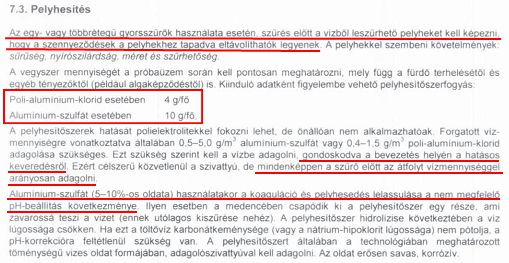

73 7.3. Pelyhesítés 73

74 Fertőtlenítés 74

75 Klóros fertőtlenítés ph-érték Hipoklóros sav (HOCl) % Hipoklorit ion (OCl - ) % 6, , , , , , , ,

76 Klóros fertőtlenítés 76

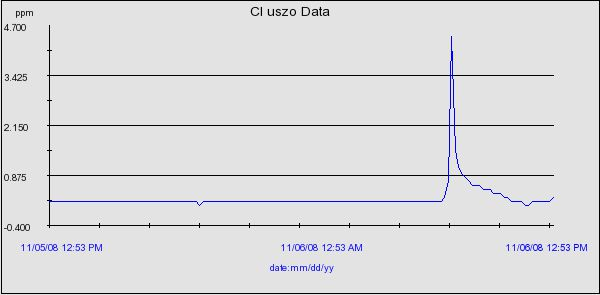

77 77

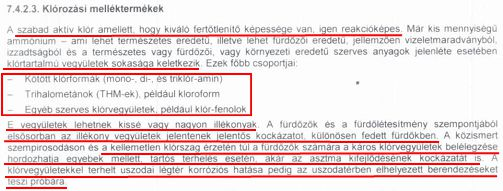

78 Klórozási melléktermékek (Fontos, hogy külön, új fejezetet kapott ez a téma.) Fentieken kívül vannak szervetlen klórozási melléktermékek is: kloritok, klorátok (szerepelnek a határérték táblázatban is). 78

79 A KLÓROZÁSI MELLÉKTERMÉKEKRŐL Nem helyes a klórról általában sommás megállapításokat tenni, mint például, - csípi a szemet, - rossz szagú, - asztmát okoz, - rákkeltő, -stb. Csak az egyes klórformák ruházhatók fel ilyen vagy olyan tulajdonságokkal. 79

80 MELYEK EZEK A KLÓRFORMÁK? Szabad klórformák: hipoklóros sav: HOCl hipoklorit ion: OCl - Kötött klór klórformák (Félig) kötött klórformák (klóraminok): monoklór-amin: NH2Cl diklór-amin: NHCl2 triklór-amin: NCl3 Szerves kötött klórformák: trihalometánok (THM): például kloroform klórfenolok, stb. 80

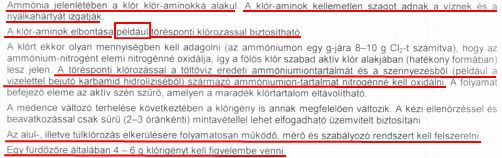

81 A KLÓRFORMÁK RÖVID JELLEMZÉSE HIPOKLÓROS SAV (HOCl): Ez a legerősebb fertőtlenítő hatású klórforma, a szabad klór hatékony összetevője. Nem illékony, ezért nincs érezhető szaga, és íze sincs. 81

82 HIPOKLORIT ION (OCl - ) A hipoklorit ion a szabad klór kevésbé hatékony összetevője. A hipoklóros savhoz képest azért csekélyebb a fertőtlenítő képessége, mivel negatív töltése miatt nem tud úgy áthatolni a sejtfalon. A hatásosság mértékének különbözőségéről eltérő adatok vannak, de legalább 4-szeres hipoklorit-ion koncentrációra van szükség a hipoklóros sav hatásával azonos fertőtlenítési eredményhez. Túlzott jelenléte az indokolatlanul magas 7,4 feletti ph-érték esetén következik be. 82

83 KÖTÖTT KLÓRFORMÁK A szabad klór nem csak erős fertőtlenítő (sejtölő) hatású, hanem erős oxidáló-szer is. Emiatt elkerülhetetlenül reakcióba lép a fürdőzői eredetű, vagy a medence töltővizében természetes eredetűként meglévő ammónia-ionokkal, illetőleg, bizonyos hatóidő után, a vízbe kerülő szerves vegyületekkel is. A klór, amikor ammóniumhoz kötődik, jelentősen veszít hatásosságából, ezért beszélünk kötött klórformákról. 83

84 KLÓRAMINOK A klór elsősorban az ammónium vegyülethez kötődik, amellyel klóraminokat képez. A klór klóraminokban való megkötődése nem nagyon erős, marad még reakcióképesség, ezért a klóraminokat szokás félig kötött klórformáknak is nevezni. 84

85 MONOKLÓR-AMIN (NH2Cl) A klóraminok sorában az első reakciótermék a monoklór-amin. OCl- + NH4- NH2Cl (monoklór-amin) + H2O Nagyon lassú, de tartós hatású fertőtlenítőszer, nincs kellemetlen szaga, jelenléte többnyire kimutatható az uszodavizekben. 85

86 DIKLÓR-AMIN (NHCl2) HOCl + NH2Cl(monoklór-amin) NHCl2 (diklór-amin) + H2O Fertőtlenítő hatása csekély. Illékony, ezért az összes klórtartalom10-15 %- os részaránya felett már jól érzékelhető szag az uszodaszag jelzi jelenlétét a medencetérben (korrozív is!!!) a vízben pedig irritálja a szemet, a nyálkahártyát. 86

87 TRIKLÓR-AMIN (NCl3) HOCl + NHCl2 (diklór-amin) NCl3 (triklór-amin) + H2O Fertőtlenítő hatása csekély, már 0,02 mg/l mennyiségben is igen kellemetlen klórszagot okoz, irritáló hatású. Kiszellőződési hajlama 100-szorosa a diklóraminénak. 87

88 Ezek a reakciók klórozásos technológiánál ammónia tartalmú vízben elkerülhetetlenül lejátszódnak, bár a reakciók gyorsasága és az egyes klóramin-féleségek, valamint a szabad klórformák aránya más és más lehet. 88

89 SZERVES KÖTÖTT KLÓRFORMÁK A fürdőzőkről a vízbe kerülő vizelet, izzadság, hámdarabok, kozmetikummaradékok szerves molekulákat (például aminosavakat) is tartalmaznak, amelyekbe a klór viszonylag lassan ugyan, de beépül. Általában ezek a szerves kötött klór molekulák válnak a klórozási melléktermékek forrásanyagaivá (prekurzoraivá). 89

90 KLÓROZÁSI MELLÉKTERMÉKEK THM, pl. kloroform; klórfenolok; stb.) A klórozási melléktermékek keltik joggal a legrosszabb hírét a klórozásnak, például rákkeltő hatásuk miatt. Igen sokféle vegyületről van szó, amelyek többsége illékony, így az uszodák légterében is megjelennek, sőt ott okoznak igazán egészségügyi kockázatot, például asztmásodási hajlamot. Fontos mellékhatás a KORRÓZIÓ elsősorban bizonyos KO-acélminőségek esetén. 90

91 A kötött klórformákról részletesebben: Hogyan kerül az ammónium-ion a medencébe? Az ammóniumtartalom lehet természetes eredetű. Emiatt a saját kúttal rendelkező fürdők esetében Magyarországon egyáltalában nem ritka, hogy a medencék töltővizében megtalálható. Tulajdonképpen ez egy egyszerű eset: ha ilyen víznél klórozásos technológiát választunk, a töltő és pótvizet olyan kezelésnek kell alávetni, amelynek eredményeképpen, a 37-es NM rendelet előírásainak megfelelően, az ammónium-ion tartalom a 0,2 mg/l értéknél kisebb lesz. Alternatív megoldás klórmentes fertőtlenítő használata. 91

92 Az ammóniának van azonban a fürdőkben egy folyamatos, soha ki nem apadó forrása, mégpedig maga a fürdőző vendég. A fürdőzők testéről bekerülő szerves anyagok mellett a legfontosabb ammóniaforrás a vizelet és az izzadtság. Külföldi tanulmányok szerint például a fürdőzők sok esetben általuk nem is tudottan 0,1 0,5 dl vizeletet bocsátanak ki úszás, fürdőzés közben a medencevízbe. 92

93 Ammónia a vizeletből és az izzadtságból A vizelet húgyanyag (urea, karbamid) tartalma igen jelentős (2% körüli), míg az izzadtságé 0,1 0,2 %. A húgyanyag - CO(NH2)2 - az alábbiak szerint a medencevízben ammóniára és széndioxidra bomlik szét: CO(NH2)2 + H2O 2NH3 + H2O 93

94 A fentiek szerint és ezt megerősítheti minden klórszagot érző vendég és szakember is a medencék ammónia-ellátása a pótvíz minőségétől függetlenül folyamatos. 94

95 KÜLÖNBÖZŐ MEDENCETÍPUSOK AMMÓNIA-ELLÁTOTTSÁGA A nagy víztérfogatú, 28 C alatti hőfokú medencék esetében a jelentősen kisebb fajlagos (fő/vízm3) fürdőzőszám és a hűvösebb vízhőfok miatt jelentősen alacsonyabb ammónium-ion koncentráció keletkezésével kell számolni, mint a leginkább igénybe vett, ráadásul meleg vizű, pezsgő, illetve élmény medencéknél. Számoljunk egy kicsit! 95

96 A-eset: Egy 1,5 m mély, 12 x 6 m-es (kiegyenlítő tárolóval 115 m3-es) szállodai beltéri medence esetében a tapasztalatok szerint az átlagos órai fürdőzőszám nem nagyobb, mint 5 fő. Ha csak a 0,1 dl vizelet-kibocsátási adattal számolunk, akkor is óránként 0,5dl / 115 m3 ~ 0,45 ml/m3 a kiürített vizelet fajlagos mennyisége. 96

97 B-eset: Pezsgőmedence, 6 ülöhellyel, 3 m3 víztérfogattal, 2 m3- e kiegyenlítő tárolóval. A tapasztalatok szerinti órai fürdőzőszám egy ilyen medence esetében fő. 12 fővel, és 0,1 dl vizelettel számolva, a fajlagos vizelet-mennyiség 24 ml/m3, azaz ~50-szerese az A-esetnél számítottnak. 97

98 A KLÓROZÁSI MELLÉKHATÁSOK MEDENCE SPECIFIKUSOK KRITIKUS MEDENCETÍPUSOK Csecsemő-úszás gyermekmedence tanmedence masszázsmedence melegvizes élménymedencék Szabadtéri, mélyvizű, hidegvizes medence 98

99 Klórozási melléktermékek (csökkentésére teendő intézkedések) 99

100 Kiegészítő fertőtlenítő eljárások Az UV-lámpa és az abszorpciós kezelések is ide tartoznak, de szabványosításuk még nem időszerű akárcsak például az ultraszűrők esetében. 100

101 Cianur kloridok Izocianursav határérték: 50 mg/l! 101

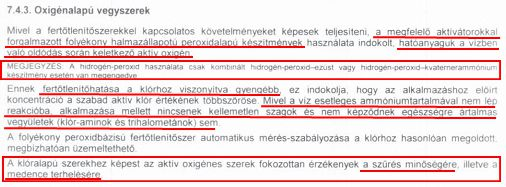

102 Oxigénalapú vegyszerek 102

103 Védekezés legionella fertőzés ellen (A téma fontosságát jelzi az önálló, új fejezet.) Legionella pneumophila baktérium Az "Amerikai Légionáriusok" nevű amerikai szervezet évi philadelphia-i nagygyűlésén kitört tüdőgyulladás-járványhoz köthető. 182-en betegedtek meg, 147-en szorultak kórházi kezelésre, 29-en meg is haltak. Lappangási idő: 3 10 nap, ezért a fertőzés helye, időpontja nem azonosítható rögtön. 103

104 (részlet egy EU-kiadványból) a 35 C az optimális 104

105 Védekezés legionella fertőzés ellen 105

106 8. Tervezési követelmények (Ez is új fejezet!) Egy fürdőlétesítmény műszaki színvonalának alakulása az ideálishoz képest: TERVEZETT ÁLLAPOT: % KIVITELEZETT ÁLLAPOT: % ÜZEMELTETETT ÁLLAPOT: % Alapvető fontosságú tehát, hogy a kiindulás, a TERVEZETT állapot a lehető legmagasabb szintű legyen. Ennek érdekében a szabvány rögzíti: A tervek kötelező műszaki tartalmát 106

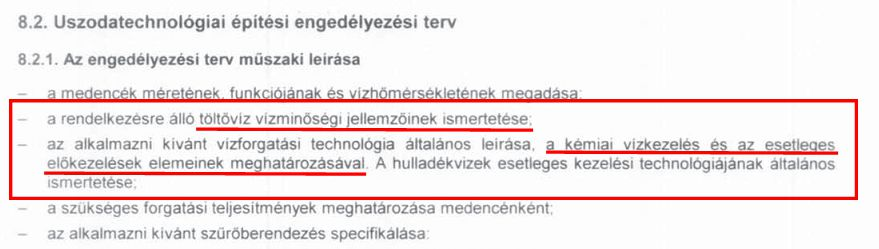

107 8. Tervezési követelmények ENGEDÉLYEZÉSI TERV 107

108 8. Tervezési követelmények - TENDERTERV 108

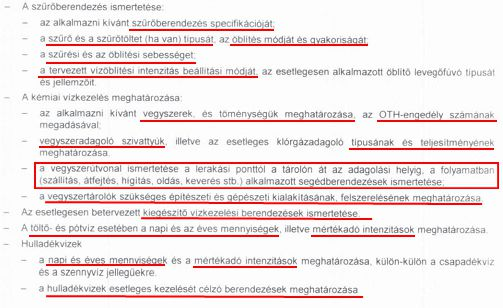

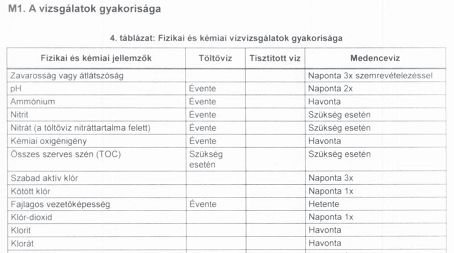

109 109

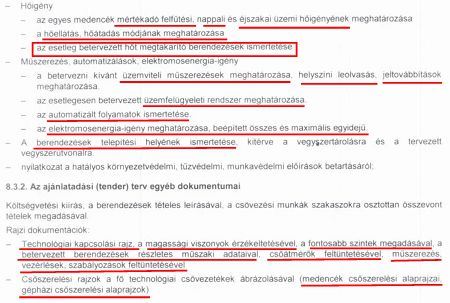

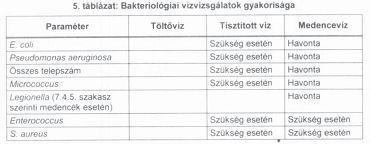

110 110

111 8. Tervezési követelmények a kiviteli terv esetében: 111

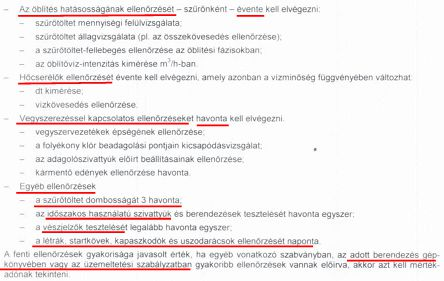

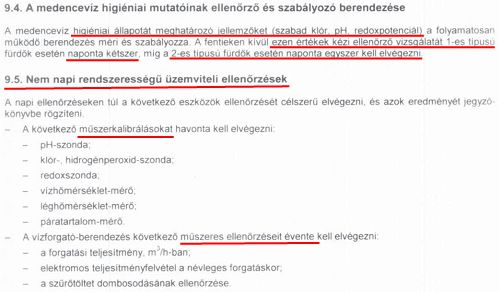

112 9.1. Pótvízadagolás: Jelenleg a 37-es rendeletet kell betartani, ami a medence térfogat 5%-a vagy 30l/fő, DE a jövőben talán: 9.2. Teljes vízcsere: Jelenleg a 37-es rendeletet kell betartani, ami szerint 6-havonként kell üríteni, DE a jövőben talán: 112
