1 Systems Kft. OMFB 00235/2001 számú projekt Ivóvíz arzéntartalmának eltávolítása membrántechnológiával Előadó: Bakos Tamás műszaki igazgató Systems Kft március 31

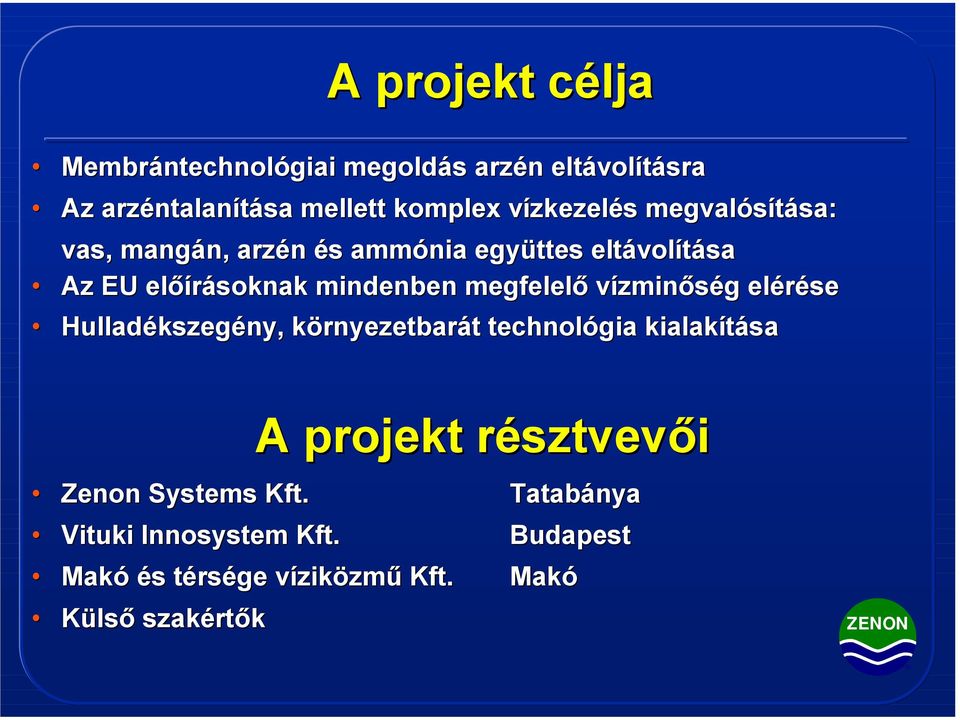

2 A projekt célja Membrántechnológiai megoldás arzén eltávolításra Az arzéntalanítása mellett komplex vízkezelés megvalósítása: vas, mangán, arzén és ammónia együttes eltávolítása Az EU előírásoknak mindenben megfelelő vízminőség elérése Hulladékszegény, környezetbarát technológia kialakítása Zenon Systems Kft. Vituki Innosystem Kft. Makó és térsége víziközmű Kft. Külső szakértők A projekt résztvevői Tatabánya Budapest Makó

megfelelő vízminőség elérése Hulladékszegény, környezetbarát technológia kialakítása Zenon Systems Kft.

3 Membránok az ivóvíz tisztításában Az ivóvíz tisztításában használt membrán rendszerek vóvíz tisztításában használt membrán rendszerek Mikroszűrés Ultraszűrés membránok Nanoszűrés Fordított ozmózis membránok: ZeeWeed 500 és ZeeWeed 1000 sorozatú bemerülő üreges szálmembránok Gyártó: Zenon European Membrane, Magyarország (Oroszlány)

membránok Nanoszűrés Fordított ozmózis membránok: ZeeWeed 500 és ZeeWeed 1000

4 Üreges szálmembránok Kívülről befelé szűrés Belülről kifelé szűrés

5 ZeeWeed membrán Jellemzők: Bemerülő üreges szálmembrán Ultra alacsony nyomás Oxidálószereknek ellenáll Pórusméret: 0,035 mikron (névleges) 0,08 mikron (abszolút) Folyamati Tartály Szűrendő víz Membrán réteg Szűrt víz Belső megerősítő struktúra Jellemző nyomástartományok: Szűrési üzem: Impulzusos visszamosás: mbar mbar X-metszet

Folyamati Tartály Szűrendő víz Membrán réteg Szűrt víz Belső megerősítő struktúra

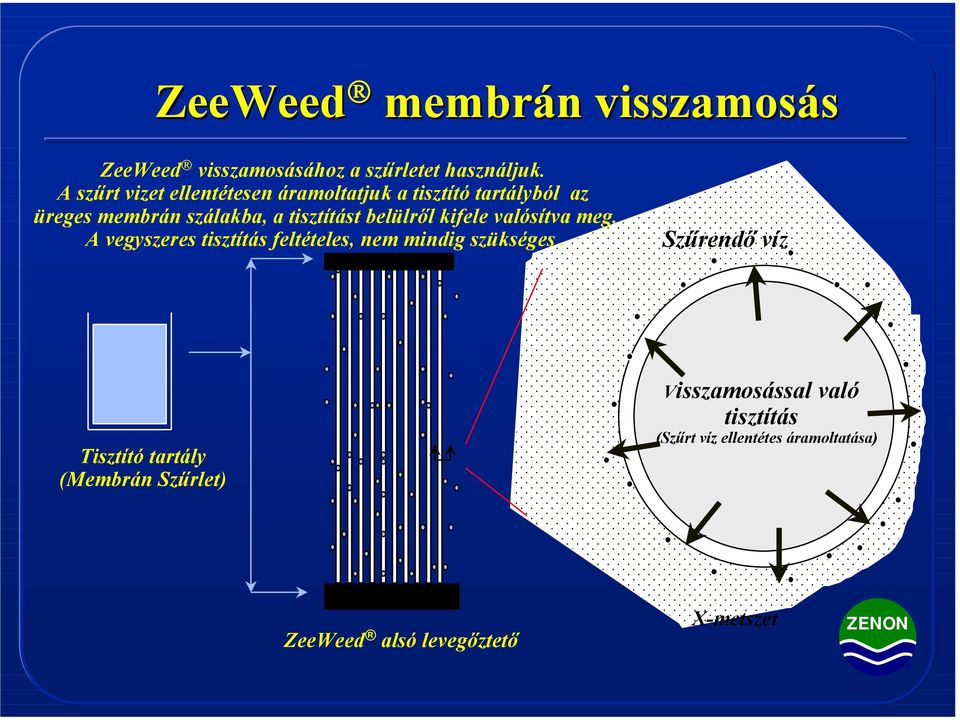

6 ZeeWeed membrán visszamosás ZeeWeed visszamosásához a szűrletet használjuk. A szűrt vizet ellentétesen áramoltatjuk a tisztító tartályból az üreges membrán szálakba, a tisztítást belülről kifele valósítva meg. A vegyszeres tisztítás feltételes, nem mindig szükséges. Szűrendő víz Tisztító tartály (Membrán Szűrlet) Visszamosással való tisztítás (Szűrt víz ellentétes áramoltatása) ZeeWeed alsó levegőztető X-metszet

belülről kifele valósítva meg. A vegyszeres tisztítás feltételes, nem mindig szükséges.

7 ZeeWeed bemerülő membrán Szűrendő folyadék a tartályban Szűrt víz kpa vákuum Szilárd, részecskék, baktériumok, ciszták

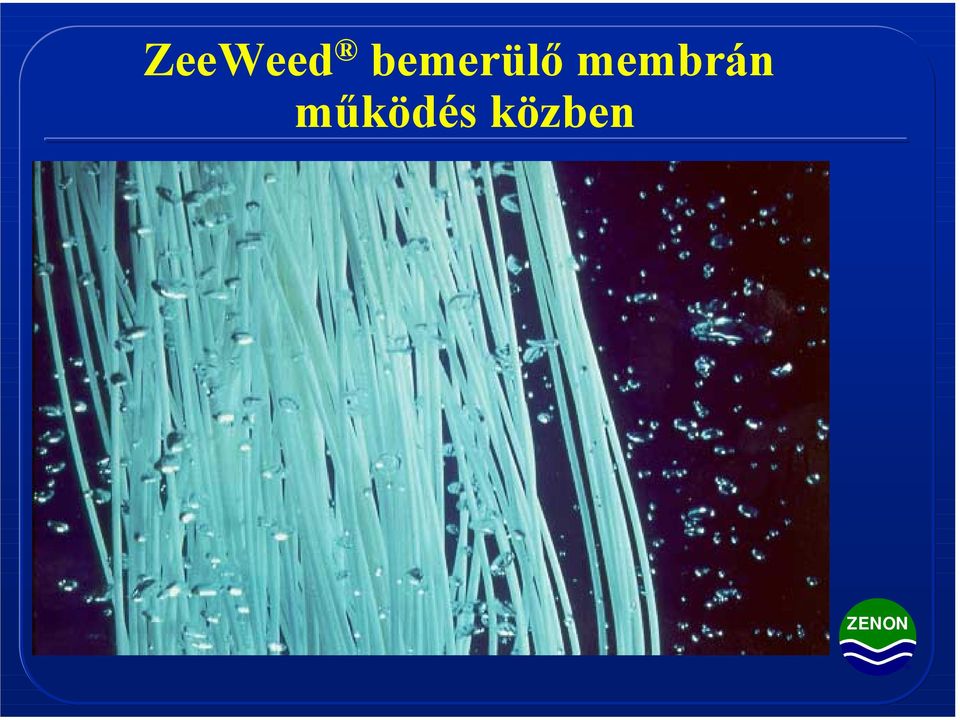

8 ZeeWeed bemerülő membrán működés közben

9 A ZeeWeed ZW500 üreges szálmembrán rendszerek kialakítása Kazettába rendezett modulok Sorokba szerelt kazetták Membrán modul

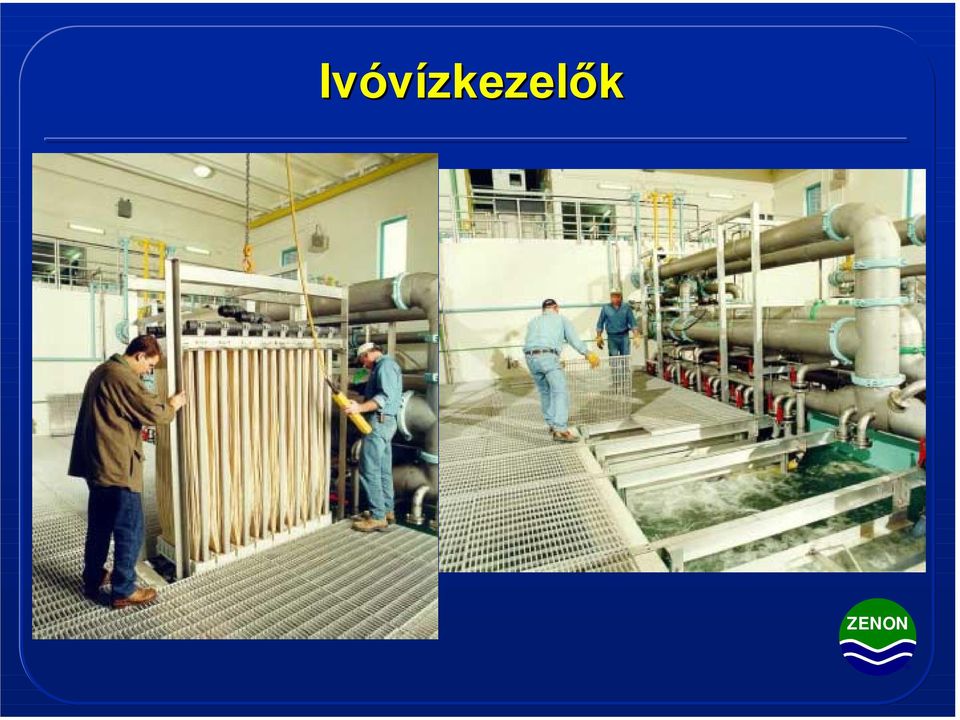

10 Ivóvízkezelők

11 Ivóvízkezelők

12 A kísérletek lefolyása Poharas laboratóriumi kísérletek a makói térségben lévő különböző vízminőségű kutak vizével ( ) 2002) Laboratóriumi kísérletek 30 l/h kapacitású folyamatos üzemű kísérleti berendezéssel (2002) Helyszíni félüzemi kísérletek Maroslelén 4 m 3 /h kapacitású félüzemi berendezéssel folyamatos üzemben (2002) Három hetes ellenőrző teszt folyamatos ellenőrző vizsgálatok mellett lett (a nemzetközi gyakorlatban megszokott performance test -ek ek követelményei szerint) (2002 július-augusztus)

Maroslelén 4 m 3 /h kapacitású félüzemi berendezéssel folyamatos üzemben (2002) Három hetes ellenőrző teszt folyamatos ellenőrző

14 ARZÉN EREDMÉNYEK 18 napos teszt üzemi időszak napi 24 órás folyamatos üzemmel Maroslele július 19. augusztus 05.-ig Dátum július 19. július 20. július 21. július 22. július 23. július 24. július 25. július 26. július 27. Mintavételi idő Kezelt víz arzéntartalma (µg/l) 8:30-9:30 237,0 7,0 7,0 4,0 5,0 4,0 6,0 5,4 5,6 12:00-13:00 237,0 8,0 5,0 5,0 6,0 5,8 6,5 5,2 17:30-18:30 237,0 5,0 5,0 5,4 4,5 Dátum július 28. július 29. július 30. július 31. augusztus 1. augusztus 2. augusztus 3. augusztus 4. augusztus 5. Mintavételi idő Kezelt víz arzéntartalma (µg/l) 8:30-9:30 4,6 6,0 4,0 5,6 5,5 4,6 6,2 6,1 4,4 12:00-13:00 4,1 2,7 <1,0 4,2 6,0 5,8 6,1 5,7 17:30-18:30 10,1 2,4 2,2 4,7 5,4 6,5 4,4 Kezelt víz arzéntartalom (mérések száma: 44) min. < 1µg/l max. 10,1 µg/l átlag. 5,2 µg/l

Mintavételi idő Kezelt víz arzéntartalma (µg/l) 8:30-9:30 237,0 7,0 7,0 4,0 5,0 4,0 6,0 5,4 5,6 12:00-13:00 237,0 8,0 5,0 5,0 6,0 5,8 6,5 5,2 17:30-18:30 237,0 5,0 5,0 5,4 4,5 Dátum július 28.

15 VÍZKÉMIAI VIZS GÁLATI EREDMÉNYEK Mintavétel ideje: Minta származási helye/település: Maroslele Mintavételi hely: Nyers víz Vizs g álati e re dmé ny VIZSGÁLT KOMPONENS MÉRT ÉRTÉK MÉRTÉKEGYSÉG KOI PS 5,6 mg/l m.lúgosság 10,7 mmol/l összes keménység 41,0 CaOmg/l karbonát keménység 41,0 CaOmg/l fajl.el.vez.kép. 642,0 ms/cm ph 7,46 ka lcium 14,3 mg/l magnézium 9,1 mg/l nátrium 145,0 mg/l kálium 0,81 mg/l ammónium 1,65 mg/l arzén 197,0 µg/l vas 0,177 mg/l mangán 0,059 mg/l hidrokarbonát 653,0 mg/l nitrit nd mg/l nitrát nd mg/l klorid 6,1 mg/l szulfát nd mg/l huminsav 6,7 mg/l

PS 5,6 mg/l m.lúgosság 10,7 mmol/l összes keménység 41,0 CaOmg/l karbonát keménység 41,0 CaOmg/l fajl.el.vez.kép.

16 VÍZKÉMIAI VIZS GÁLATI EREDMÉNYEK Mintavétel ideje: Minta származási helye/település: Maroslele Mintavételi hely: Permeátum Vizsgálati eredmény VIZS GÁLT KOMPONENS MÉRT ÉRTÉK MÉRTÉKEGYSÉG KOI PS 3,9 mg/l m.lúgosság 7,3 mmol/l összes keménység 39,6 CaOmg/l karbonát keménység 39,6 CaOmg/l fajl.el.vez.kép. 655,0 ms/cm ph 7,53 kalcium 13,3 mg/l magnézium 9,1 mg/l nátrium 132,8 mg/l kálium 2,36 mg/l ammónium 1,7 mg/l arzén 5,6 µg/l vas 0,055 mg/l mangán 0,034 mg/l hidrokarbonát 448,0 mg/l nitrit nd mg/l nitrát nd mg/l klorid 6,9 mg/l szulfát nd mg/l huminsav 2,2 mg/l

PS 3,9 mg/l m.lúgosság 7,3 mmol/l összes keménység 39,6 CaOmg/l karbonát keménység 39,6 CaOmg/l fajl.el.vez.kép.

17 VÍZKÉMIAI VIZS GÁLATI EREDMÉNYEK Mintavétel ideje: Minta származási helye/település: Maroslele Mintavételi hely: Nyers víz Vizs g álati e re dmény VIZSGÁLT KOMPONENS MÉRT ÉRTÉK MÉRTÉKEGYSÉG KOI PS 3,8 mg/l m.lúgosság 7,2 mmol/l összes keménység 39,8 CaOmg/l karbonát keménység 39,8 CaOmg/l fa jl.e l.ve z.ké p. 625,0 ms /cm ph 7,96 kalcium 14,0 mg/l magnézium 8,8 mg/l nátrium 135,0 mg/l kálium 0,75 mg/l ammónium 1,92 mg/l arzén 233,0 µg/l vas 0,280 mg/l mangán 0,052 mg/l hidrokarbonát 441,0 mg/l nitrit nd mg/l nitrát nd mg/l klorid 3,1 mg/l szulfát nd mg/l huminsav 7,7 mg/l

PS 3,8 mg/l m.lúgosság 7,2 mmol/l összes keménység 39,8 CaOmg/l karbonát keménység 39,8 CaOmg/l fa jl.e l.ve z.ké p.

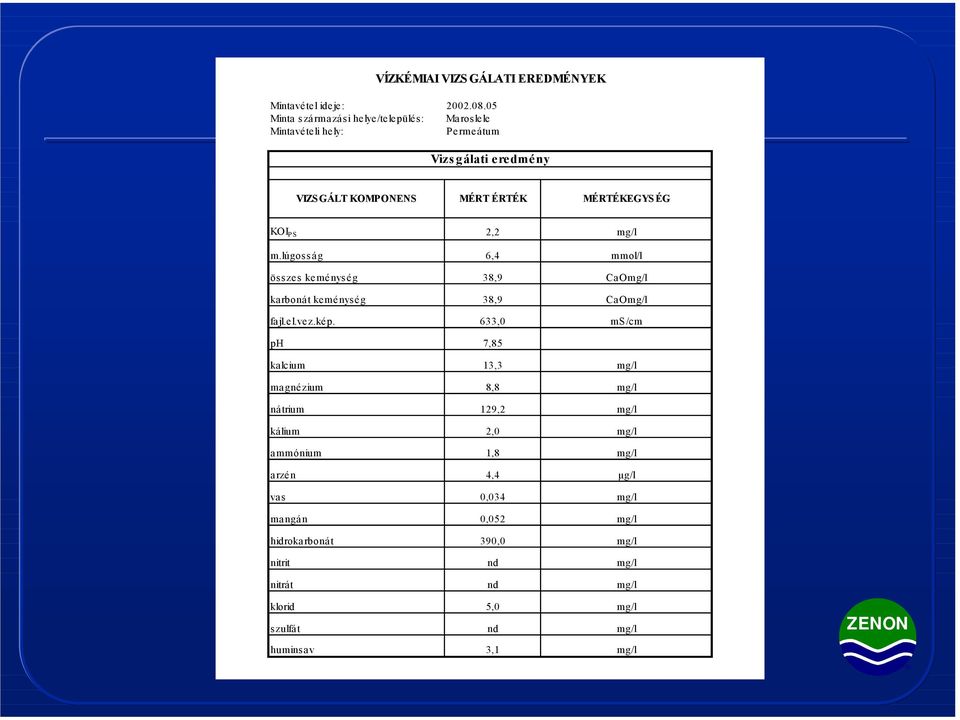

18 VÍZKÉMIAI VIZS GÁLATI EREDMÉNYEK Mintavétel ideje: Minta származási helye/település: Maroslele Minta vé te li he ly: P e rme á tum Vizsgálati eredmény VIZSGÁLT KOMPONENS MÉRT ÉRTÉK MÉRTÉKEGYSÉG KOI PS 2,2 mg/l m.lúgosság 6,4 mmol/l összes keménység 38,9 CaOmg/l karbonát keménység 38,9 CaOmg/l fajl.el.vez.kép. 633,0 ms/cm ph 7,85 ka lcium 13,3 mg/l magnézium 8,8 mg/l nátrium 129,2 mg/l ká lium 2,0 mg/l ammónium 1,8 mg/l arzén 4,4 µg/l vas 0,034 mg/l mangán 0,052 mg/l hidrokarbonát 390,0 mg/l nitrit nd mg/l nitrát nd mg/l klorid 5,0 mg/l szulfát nd mg/l huminsav 3,1 mg/l

KOI PS 2,2 mg/l m.lúgosság 6,4 mmol/l összes keménység 38,9 CaOmg/l karbonát keménység 38,9 CaOmg/l fajl.el.vez.kép.

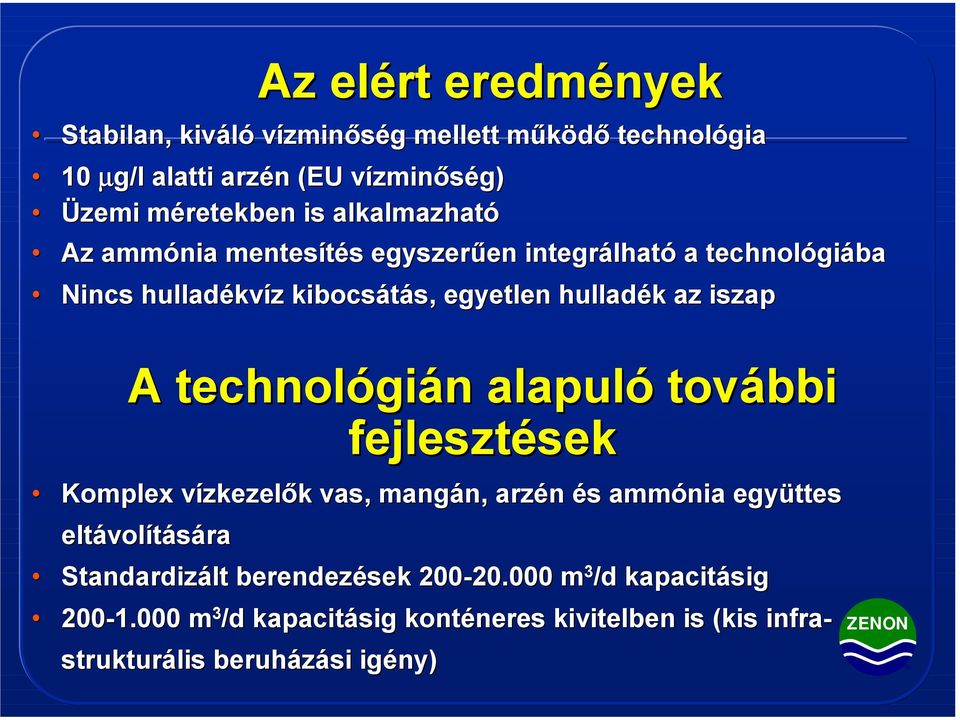

19 Az elért eredmények Stabilan, kiváló vízminőség mellett működő technológia 10 µg/l alatti arzén n (EU vízminv zminőség) Üzemi méretekben is alkalmazható Az ammónia mentesítés egyszerűen integrálható a technológiába Nincs hulladékvíz kibocsátás, egyetlen hulladék az iszap A technológián alapuló további fejlesztések Komplex vízkezelők vas, mangán, arzén és ammónia együttes eltávolítására Standardizált berendezések m 3 /d kapacitásig m 3 /d kapacitásig konténeres kivitelben is (kis infra- strukturális beruházási igény)

technológián alapuló további fejlesztések Komplex vízkezelők vas, mangán, arzén és ammónia együttes eltávolítására Standardizált

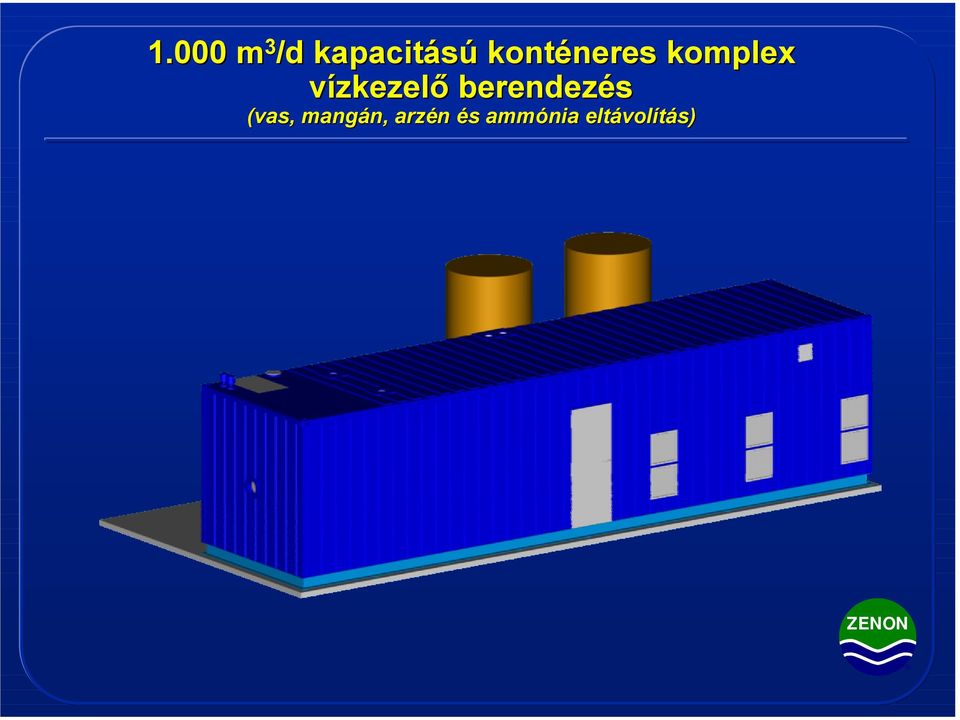

20 1.000 m 3 /d kapacitású konténeres komplex vízkezelő berendezés (vas, mangán, arzén és ammónia eltávolítás)
